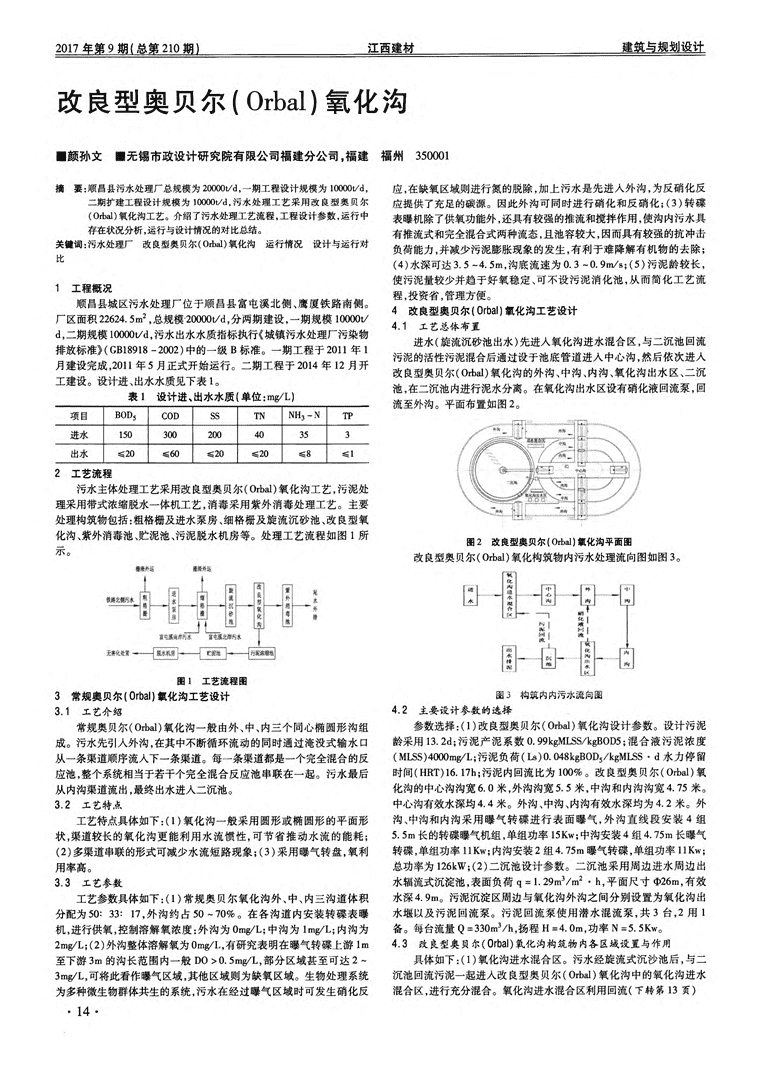

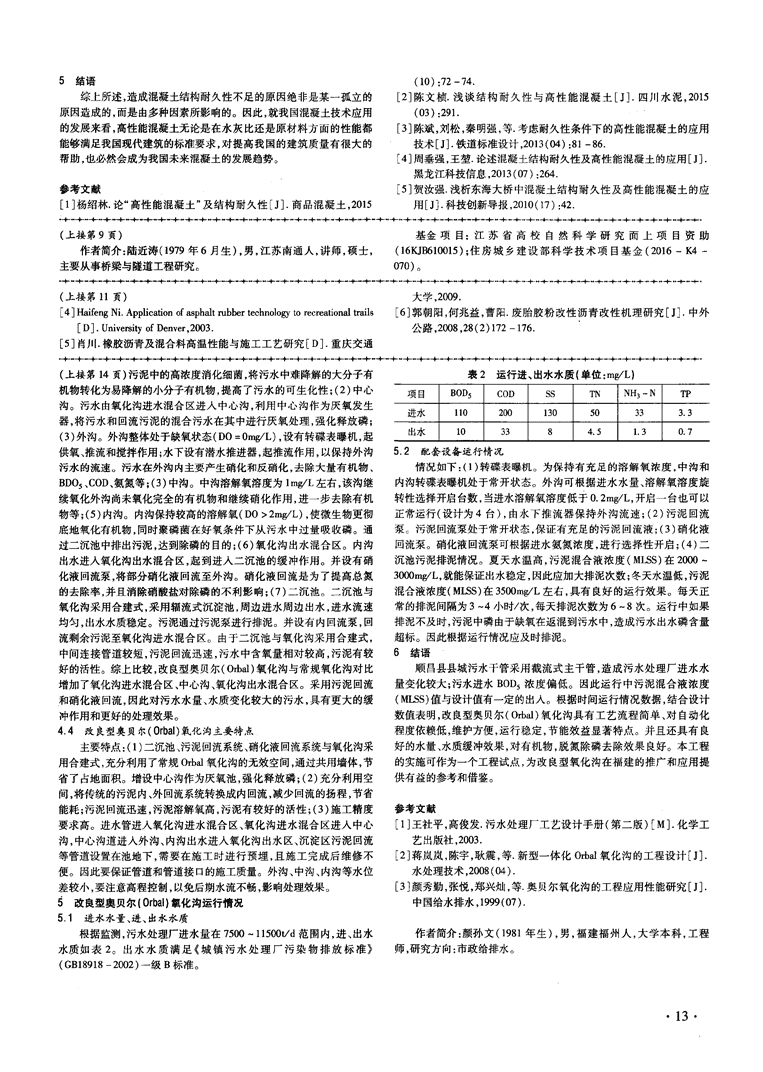

至Q!Z堡簋!塑f望筮兰!Q塑1婆亘建挝．—————』墼叁量壑型堡垫改良型奥贝尔(Orbal)氧化沟●颜孙文囊无锡市政设计研究院有限公司福建分公司。福建福州350001摘要：顺昌县污水处理厂总规模为20000t／d，一期工程设计规模为10000t／d，二期扩建工程设计规模为10000t／d，污水处理工艺采用改良型奥贝尔(Orbal)氧化沟工艺。介绍了污水处理工艺流程，工程设计参数，运行中存在状况分析，运行与设计情况的对比总结。关键词：污水处理厂改良型奥贝尔(Orbal)氧化沟运行情况设计与运行对比1工程概况顺昌县城区污水处理厂位于顺昌县富屯溪北侧、鹰厦铁路南侧。厂区面积22624．5m2，总规模20000t／d，分两期建设，一期规模10000t／d，二期规模10000t／d。污水出水水质指标执行《城镇污水处理厂污染物排放标准》(GBl8918—2002)中的一级B标准。一期工程于2011年1月建设完成，2011年5月正式开始运行。二期工程于2014年12月开工建设。设计进、出水水质见下表1。表1设计进、出水水质(单位：mg／L)项目BOD5CODSSTNNHl一NTP进水15030020040353出水≤20≤60≤20≤8≤l2工艺流程污水主体处理工艺采用改良型奥贝尔(Orbal)氧化沟工艺，污泥处理采用带式浓缩脱水一体机工艺，消毒采用紫外消毒处理工艺。主要处理构筑物包括：粗格栅及进水泵房、细格栅及旋流沉砂池、改良型氧化沟、紫外消毒池、贮泥池、污泥脱水机房等。处理工艺流程如图1所示。圉1工艺流程图3常规奥贝尔(Orbal)氯化沟工艺设计3．1工艺介绍常规奥贝尔(Orbal)氧化沟一般由外、中、内三个同心椭圆形沟组成。污水先引入外沟，在其中不断循环流动的同时通过淹没式输水口从一条渠道顺序流入下一条渠道。每一条渠道都是一个完全混合的反应池，整个系统相当于若干个完全混合反应池串联在一起。污水最后从内沟渠道流出，最终出水进入二沉池。3．2工艺特点工艺特点具体如下：(1)氧化沟一般采用圆形或椭圆形的平面形状，渠道较长的氧化沟更能利用水流惯性，可节省推动水流的能耗；(2)多渠道串联的形式可减少水流短路现象；(3)采用曝气转盘，氧利用率高。3．3工艺参数工艺参数具体如下：(1)常规奥贝尔氧化沟外、中、内三沟道体积分配为50：33：17，外沟约占50～70％。在各沟道内安装转碟表曝机，进行供氧，控制溶解氧浓度：外沟为0mg／L；中沟为1mg／L；内沟为2mg／L；(2)外沟整体溶解氧为0mg／L，有研究表明在曝气转碟上游1m至下游3m的沟长范围内一般DO>0．5mg／L，部分区域甚至可达2—3mg／L，可将此看作曝气区域，其他区域则为缺氧区域。生物处理系统为多种微生物群体共生的系统，污水在经过曝气区域时可发生硝化反·】4·应，在缺氧区域则进行氮的脱除，加上污水是先进入外沟，为反硝化反应提供了充足的碳源。因此外沟可同时进行硝化和反硝化；(3)转碟表曝机除了供氧功能外，还具有较强的推流和搅拌作用，使沟内污水具有推流式和完全混合式两种流态，且池容较大，因而具有较强的抗冲击负荷能力，并减少污泥膨胀现象的发生，有利于难降解有机物的去除；(4)水深可达3．5～4．5m，沟底流速为0．3～0．9m／s；(5)污泥龄较长，使污泥量较少并趋于好氧稳定、可不设污泥消化池，从而简化工艺流程，投资省，管理方便。4改良型奥贝尔(Orbal】氧化沟工艺设计4．1工艺总体布置进水(旋流沉砂池出水)先进入氧化沟进水混合区，与二沉池回流污泥的活性污泥混合后通过设于池底管道进入中心沟，然后依次进入改良型奥贝尔(Orbal)氧化沟的外沟、中沟、内沟、氧化沟出水区、二沉池，在二沉池内进行泥水分离。在氧化沟出水区设有硝化液回流泵，回流至外沟。平面布置如图2。图2改良型奥贝尔(Orbal)氧化沟平面图改良型奥贝尔(Orbal)氧化构筑物内污水处理流向图如图3。母“妒甲一弹耻^喜即高图3构筑内内污水流向图4．2主要设计参数的选择参数选择：(1)改良型奥贝尔(Orbal)氧化沟设计参数。设计污泥龄采用13．2d；污泥产泥系数0．99kgMLSS／kgBOD5；混合液污泥浓度(MLSS)4000mg／L；污泥负荷(Ls)0．048kgBOD5／kgMLSS·d水力停留时间(HRT)16．17h；污泥内回流比为100％。改良型奥贝尔(Orbal)氧化沟的中心沟沟宽6．0米，外沟沟宽5．5米，中沟和内沟沟宽4．75米。中心沟有效水深均4．4米。外沟、中沟、内沟有效水深均为4．2米。外沟、中沟和内沟采用曝气转碟进行表面曝气，外沟直线段安装4组5．5m长的转碟曝气机组，单组功率15Kw；中沟安装4组4．75m长曝气转碟，单组功率11Kw；内沟安装2组4．75m曝气转碟，单组功率11Kw；总功率为126kW；(2)二沉池设计参数。二沉池采用周边进水周边出水辐流式沉淀池，表面负荷q=1．29m3／m2·h，平面尺寸中26m，有效水深4．9m。污泥沉淀区周边与氧化沟外沟之间分别设置为氧化沟出水堰以及污泥回流泵。污泥回流泵使用潜水混流泵，共3台，2用l备。每台流量Q=330m’／h，扬程H=4．0m，功率N=5．5Kw。4．3改良型奥贝尔(Orbal)氧化沟构筑物内各区域设置与作用具体如下：(1)氧化沟进水混合区。污水经旋流式沉沙池后，与二沉池回流污泥一起进入改良型奥贝尔(Orbal)氧化沟中的氧化沟进水混合区，进行充分混合。氧化沟进水混合区利用回流(下转第13页) 5结语综上所述，造成混凝土结构耐久性不足的原因绝非是某一孤立的原因造成的，而是由多种因素所影响的。因此，就我国混凝土技术应用的发展来看，高性能混凝土无论是在水灰比还是原材料方面的性能都能够满足我国现代建筑的标准要求，对提高我国的建筑质量有很大的帮助，也必然会成为我国未来混凝土的发展趋势。参考文献[1]杨绍林．论“高性能混凝土”及结构耐久性[J]．商品混凝土，2015(10)：72—74．[2]陈文桢．浅谈结构耐久性与高性能混凝土[J]．四JII水泥，2015(03)：291．[3]陈斌，刘松，秦明强，等．考虑耐久性条件下的高性能混凝土的应用技术[J]．铁道标准设计，2013(04)：81—86．[4]周垂强，王垄．论述混凝土结构耐久性及高性能混凝土的应用[J]．黑龙江科技信息，2013(07)：264．[5]贺汝强．浅析东海大桥中混凝土结构耐久性及高性能混凝土的应用[J]．科技创新导报，2010(17)：42．·—-一一——卜一—。_卜”—-卜一‘-+-一—-卜-—_卜一—卜-—-卜一—+．一—卜一—_卜*—+．*—_卜“—卜”—·卜”—斗一-—卜一+”+-—卜一—卜n—‘+--—卜-—‘卜”—·卜”—-卜“+-+-—+-一-+一一·+一一—卜“+”+．．-4-··+”+”+”+一+*+··+一+-+w+*+·(上接第9页)作者简介：陆近涛(1979年6月生)，男，江苏南通人，讲师，硕士，主要从事桥梁与隧道工程研究。基金项目：江苏省高校自然科学研究面上项目资助(16KJB610015)；住房城乡建设部科学技术项目基金(2016一K4—070)。·—r”—。十一一—’一-十“十-十·十一十-十一—’一一十一十“十-十“十”十“十”十“十一十一十-十“—十．一—。P一—。r“十一十“十”十一十“十”十”十”十”十”十”+”+“+”+“十”+”十“十“十“十”十·(上接第11页)大学，2009．[4]HalfengNi．Applicationofasphaltrubbertechnologytorecreationaltrails[6]郭朝阳，何兆益，曹阳．废胎胶粉改性沥青改性机理研究[J]．中外[D]．UniversityofDenver，2003．公路，2008，28(2)172—176．[5]肖川．橡胶沥青及混合料高温性能与施工工艺研究[D]．重庆交通·—●一一—+_一——卜一—卜-—-卜一—-+----●一一——卜一+一—4一-—0一一—．卜一—．卜--4--4--··—0一-—·卜一—+-一—-+-一—-+-一——卜-+一—+．-+一—-卜-—+_一—+_一-4---+-—·卜_“—·卜-—0一”—-+-一—+-一——卜一+一——卜一—．卜-—-卜一—．卜··——卜一—卜一—卜一—-+_⋯-4-—·卜-—■一·(上接第14页)污泥中的高浓度消化细菌，将污水中难降解的大分子有机物转化为易降解的小分子有机物，提高了污水的可生化性；(2)中心沟。污水由氧化沟进水混合区进入中心沟，利用中心沟作为厌氧发生器，将污水和回流污泥的混合污水在其中进行厌氧处理，强化释放磷；(3)外沟。外沟整体处于缺氧状态(DO=0mg／L)，设有转碟表曝机，起供氧、推流和搅拌作用；水下设有潜水推进器，起推流作用，以保持外沟污水的流速。污水在外沟内主要产生硝化和反硝化，去除大量有机物、BDO，、COD、氨氮等；(3)中沟。中沟溶解氧溶度为1mg／L左右，该沟继续氧化外沟尚未氧化完全的有机物和继续硝化作用，进一步去除有机物等；(5)内沟。内沟保持较高的溶解氧(DO>2mg／L)，使微生物更彻底地氧化有机物，同时聚磷菌在好氧条件下从污水中过量吸收磷。通过二沉池中排出污泥，达到除磷的目的；(6)氧化沟出水混合区。内沟出水进入氧化沟出水混合区，起到进入二沉池的缓冲作用。并设有硝化液回流泵，将部分硝化液回流至外沟。硝化液回流是为了提高总氮的去除率，并且消除硝酸盐对除磷的不利影响；(7)二沉池。二沉池与氧化沟采用合建式，采用辐流式沉淀池，周边进水周边出水，进水流速均匀，出水水质稳定。污泥通过污泥泵进行排泥。并设有内回流泵，回流剩余污泥至氧化沟进水混合区。由于二沉池与氧化沟采用合建式，中间连接管道较短，污泥回流迅速，污水中含氧量相对较高，污泥有较好的活性。综上比较，改良型奥贝尔(Orbal)氧化沟与常规氧化沟对比增加了氧化沟进水混合区、中心沟、氧化沟出水混合区。采用污泥回流和硝化液回流，因此对污水水量、水质变化较大的污水，具有更大的缓冲作用和更好的处理效果。4．4改良型奥贝尔(Orbal)氧化沟主要特点主要特点：(1)二沉池、污泥回流系统、硝化液回流系统与氧化沟采用合建式，充分利用了常规Orbal氧化沟的无效空间，通过共用墙体，节省了占地面积。增设中心沟作为厌氧池，强化释放磷；(2)充分利用空间，将传统的污泥内、外回流系统转换成内回流，减少回流的扬程，节省能耗；污泥回流迅速，污泥溶解氧高，污泥有较好的活性；(3)施工精度要求高。进水管进入氧化沟进水混合区、氧化沟进水混合区进人中心沟，中心沟道进入外沟、内沟出水进入氧化沟出水区、沉淀区污泥回流等管道设置在池地下，需要在施工时进行预埋，且施工完成后维修不便。因此要保证管道和管道接口的施工质量。外沟、中沟、内沟等水位差较小，要注意高程控制，以免后期水流不畅，影响处理效果。5改良型奥贝尔(Orbal)氧化沟运行情况5．1进水水量、进、出水水质根据监测，污水处理厂进水量在7500～11500t／d范围内，进、出水水质如表2。出水水质满足《城镇污水处理厂污染物排放标准》(GBl8918—2002)一级B标准。表2运行进、出水水质(单位：mg／L)项目BOD5CODSSTNNH，一NTP进水11020013050333．3出水103384．51．3O．75．2配套设备运行情况情况如下：(1)转碟表曝机。为保持有充足的溶解氧浓度，中沟和内沟转碟表曝机处于常开状态。外沟可根据进水水量、溶解氧溶度旋转性选择开启台数，当进水溶解氧溶度低于0．2mg／L，开启一台也可以正常运行(设计为4台)，由水下推流器保持外沟流速；(2)污泥回流泵。污泥回流泵处于常开状态，保证有充足的污泥回流液；(3)硝化液回流泵。硝化液回流泵可根据进水氨氮浓度，进行选择性开启；(4)二沉池污泥排泥情况。夏天水温高，污泥混合液浓度(MLSS)在2000～3000mg／L，就能保证出水稳定，因此应加大排泥次数；冬天水温低，污泥混合液浓度(MLSS)在3500mg／L左右，具有良好的运行效果。每天正常的排泥间隔为3～4小时／次，每天排泥次数为6～8次。运行中如果排泥不及时，污泥中磷由于缺氧在返混到污水中，造成污水出水磷含量超标。因此根据运行情况应及时排泥。6结语顺昌县县城污水干管采用截流式主干管，造成污水处理厂进水水量变化较大；污水进水BOD，浓度偏低。因此运行中污泥混合液浓度(MLSS)值与设计值有一定的出入。根据时间运行情况数据，结合设计数值表明，改良型奥贝尔(Orbal)氧化沟具有工艺流程简单、对自动化程度依赖低，维护方便，运行稳定，节能效益显著特点。并且还具有良好的水量、水质缓冲效果，对有机物，脱氮除磷去除效果良好。本工程的实施可作为一个工程试点，为改良型氧化沟在福建的推广和应用提供有益的参考和借鉴。参考文献[1]王社平，高俊发．污水处理厂工艺设计手册(第二版)[M]．化学工艺出版社，2003．[2]蒋岚岚，陈宇，耿震，等．新型一体化Orbal氧化沟的工程设计[J]．水处理技术，2008(04)．[3]颜秀勤，张悦，郑兴灿，等．奥贝尔氧化沟的工程应用性能研究[J]．中国给水排水，1999(07)．作者简介：颜孙文(1981年生)，男，福建福州人，大学本科，工程师，研究方向：市政给排水。·13·
