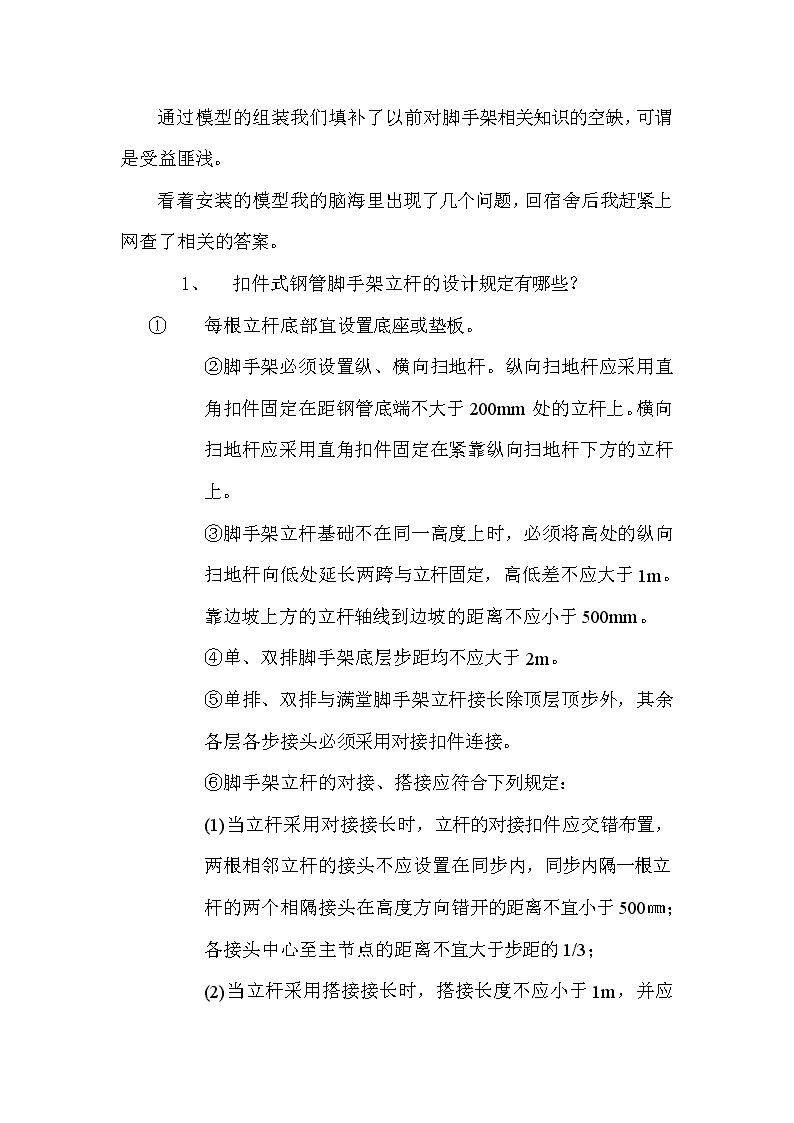

通过模型的组装我们填补了以前对脚手架相关知识的空缺，可谓是受益匪浅。看着安装的模型我的脑海里出现了几个问题，回宿舍后我赶紧上网查了相关的答案。1、扣件式钢管脚手架立杆的设计规定有哪些？①每根立杆底部宜设置底座或垫板。②脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。③脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。④单、双排脚手架底层步距均不应大于2m。⑤单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。⑥脚手架立杆的对接、搭接应符合下列规定：(1)当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500㎜；各接头中心至主节点的距离不宜大于步距的1/3；(2)当立杆采用搭接接长时，搭接长度不应小于1m ，并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。1、大、小横杆的构造要求与搭设有哪些要求？(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。在南方地区小横杆设置在大横杆下面，在北方地区小横杆设置在大横杆上面。(3)在大横杆与立杆交接处必须设置小横杆，小横杆设置在大横杆上面与立杆扣接，铺设脚手板层两纵向立杆加设一道小横杆，脚手板的接头位置也需设置小横杆 3、脚手架剪刀撑设置要求有哪些？（1）每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m（3）高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；　　（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于 150mm。1、扫地杆的分类及设置要求。纵向扫地杆：沿脚手架纵向设置的扫地杆；横向扫地杆：沿脚手架横向设置的扫地杆；横向扫地杆在纵向扫地杆的下面，承受纵向扫地杆传来的力，通过横向扫地杆传给立杆至基础。《混凝土结构工程施工规范》GB50666-2011规定，纵向扫地杆距立杆底部不宜大于200mm。扫地杆距离地面不得大于200mm。 1、连墙件是什么？搭设要求是什么？连墙件的两跨三步是什么？（1）连墙件是指连接脚手架与建筑物的构件,是脚手架的重要组成部分。（2）①脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。②拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。③拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。④外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。（3）两步三跨一拉结，两步就是两步大横杆，每一根横杆是一步；三跨就是每三根立杆为三跨，每一根立杆就是一跨。 1、脚手架搭设流程是什么样的？在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。
