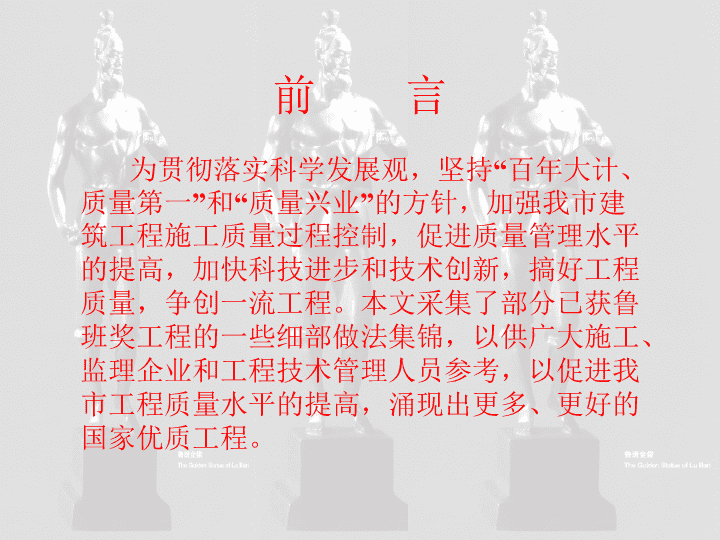

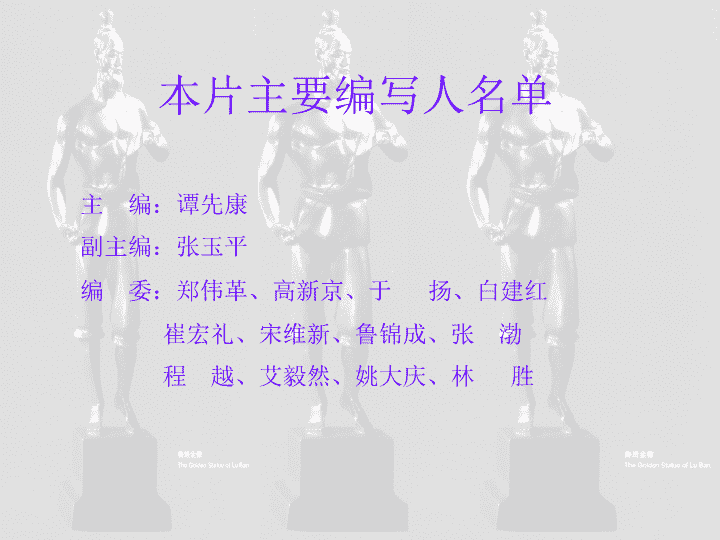

鲁班奖工程细部做法集锦2007年10月北京市建设委员会 前言为贯彻落实科学发展观，坚持“百年大计、质量第一”和“质量兴业”的方针，加强我市建筑工程施工质量过程控制，促进质量管理水平的提高，加快科技进步和技术创新，搞好工程质量，争创一流工程。本文采集了部分已获鲁班奖工程的一些细部做法集锦，以供广大施工、监理企业和工程技术管理人员参考，以促进我市工程质量水平的提高，涌现出更多、更好的国家优质工程。 本片主要编写人名单主编：谭先康副主编：张玉平编委：郑伟革、高新京、于扬、白建红崔宏礼、宋维新、鲁锦成、张渤程越、艾毅然、姚大庆、林胜 目录鲁班奖工程细部做法集锦一、屋面二、楼地面三、门窗四、楼梯、扶手、栏杆五、室内顶棚六、室内墙面七、室外墙面八、变形缝九、室外工程十、安装工程十一、电气工程 鲁班奖工程细部做法集锦三、门窗（一）木门（二）管笼门（三）卫生间门（四）出屋面门（五）门套与门框安装（六）窗安装（七）窗滴水（八）存在问题 鲁班奖工程细部做法集锦三、门窗《建筑装饰装修工程质量验收规范》（GB50210－2001）5.1.11建筑外门窗的安装必须牢固。在砌体上安装门窗严禁用射钉固定；《建筑设计防火规范》（GBJ16-87）（2001年局部修订）7.4.7疏散用的门不应采用侧拉门（库房除外），严禁采用转门。《高层民用建筑设计防火规范》（GB50045-95）（2001年局部修订版）6.1.16高层建筑的公共疏散门均应向疏散方向开启，且不应采用侧拉门、吊门和转门。自动启闭的门应有手动开启装置。6.2.2.2楼梯间应设乙级防火门，并应向疏散方向开启。《综合医院设计规范》（JGJ49-88）4.0.4综合医院建筑内的楼梯、电梯三、每层电梯间应设前室，由走道通向前室的门，应为向疏散方向开启的乙级防火门。强制性标准 鲁班奖工程细部做法集锦三、门窗《托儿所、幼儿园建筑设计规范》（JGJ39-87）3.6.6活动室、寝室、音体活动室应设双扇平开门，其宽度不应小于1.2m。疏散通道中不应使用转门、弹簧门和推拉门。3.7.2严寒、寒冷地区主体建筑的主要出入口应设挡风门斗，其双层门中心距离不应小于1.6m。幼儿经常出入的门应符合下列规定：一、在距地0.6～1.2m的高度，不应装易碎玻璃；四、不应设置门坎和弹簧门。《城市道路和建筑物无障碍设计规程》JGJ50-20017.4.1供残疾人使用的门应符合下列要求：5.乘轮椅者开启的门扇，应安装视线观察玻璃、横把执把手和关门拉手，在门扇的下方应安装高0.35m的护门板；6.门扇在一只手操纵下应易于开启，门槛高度及门内外地面高差不应大于15mm，并应以斜面过渡。强制性标准 鲁班奖工程细部做法集锦三、门窗（一）木门 鲁班奖工程细部做法集锦三、门窗（一）木门室内装饰木门，做工精细，开启灵活 鲁班奖工程细部做法集锦三、门窗（一）木门会议室大门宽敞开阔、典雅大方 （一）木门鲁班奖工程细部做法集锦三、门窗木门中间合页上移，割角、拼缝严密平整。门窗框、扇裁口顺直。槽、孔边缘整齐、无毛刺 鲁班奖工程细部做法集锦三、门窗（一）木门木门配件安装到位，精细 鲁班奖工程细部做法集锦三、门窗（一）木门门合页开槽严密，木螺丝旋槽方向一致 鲁班奖工程细部做法集锦三、门窗（二）管笼门管笼井门采用大理石饰面 消火栓及报警装置鲁班奖工程细部做法集锦三、门窗（二）管笼门 鲁班奖工程细部做法集锦三、门窗（三）卫生间门卫生间门设置通风百页 鲁班奖工程细部做法集锦三、门窗（三）卫生间门卫生间门设置通风百页 鲁班奖工程细部做法集锦三、门窗（三）卫生间门卫生间门设置通风孔 鲁班奖工程细部做法集锦三、门窗（三）卫生间门卫生间门设置通风孔 鲁班奖工程细部做法集锦三、门窗（四）出屋面门出屋面门增设雨蓬 鲁班奖工程细部做法集锦三、门窗（五）门套与门框安装木门套与地面交接处打胶防潮 鲁班奖工程细部做法集锦三、门窗（五）门套与门框安装卫生间木门套下脚采用花岗岩踢脚线防潮 鲁班奖工程细部做法集锦三、门窗（五）门套与门框安装门框拼缝割角严密 鲁班奖工程细部做法集锦三、门窗（六）窗安装窗框与墙体交接处内外打胶 鲁班奖工程细部做法集锦三、门窗（六）窗安装窗周密封严实，窗台坡度正确，有效阻止窗周渗漏 鲁班奖工程细部做法集锦三、门窗（六）窗安装造型窗框线条流畅，造型美观高贵 鲁班奖工程细部做法集锦三、门窗威卢克斯窗，密封严密。窗与琉璃瓦组合构成独特的效果（六）窗安装 鲁班奖工程细部做法集锦三、门窗（六）窗安装窗框与墙体之间采用发泡剂填塞 鲁班奖工程细部做法集锦三、门窗（六）窗安装外窗台上大理石板，可擦拭清洗，滴水不污染墙面 鲁班奖工程细部做法集锦三、门窗（六）窗安装外窗台上增设金属排水板，可擦拭清洗，滴水不污染墙面 鲁班奖工程细部做法集锦三、门窗（六）窗安装不锈钢外窗台 接缝处打胶处理，界限分明，美观实用鲁班奖工程细部做法集锦三、门窗（六）窗安装 鲁班奖工程细部做法集锦三、门窗（六）窗安装外窗台采用定型花岗岩石材 鲁班奖工程细部做法集锦三、门窗（六）窗安装水泥砂浆外窗台 鲁班奖工程细部做法集锦三、门窗（六）窗安装水泥砂内窗台制作精细、光洁、顺直 鲁班奖工程细部做法集锦三、门窗（六）窗安装弧形内窗台 鲁班奖工程细部做法集锦三、门窗（六）窗安装开敞式楼梯间窗台内排水 鲁班奖工程细部做法集锦三、门窗（七）窗滴水涂料墙面窗滴水 鲁班奖工程细部做法集锦三、门窗（七）窗滴水涂料墙面窗滴水 鲁班奖工程细部做法集锦三、门窗（七）窗滴水涂料墙面窗滴水 鲁班奖工程细部做法集锦三、门窗（七）窗滴水面砖墙面窗滴水鹰嘴 鲁班奖工程细部做法集锦三、门窗（八）存在问题木门安装门缝过大 鲁班奖工程细部做法集锦三、门窗（八）存在问题门套与地面交接打胶粗糙 鲁班奖工程细部做法集锦三、门窗（八）存在问题门扇上口露缝 胶合板门冒头未钻透气孔门冒头钻孔鲁班奖工程细部做法集锦三、门窗√（八）存在问题 合页安装缺螺钉安装正确鲁班奖工程细部做法集锦三、门窗√（八）存在问题
