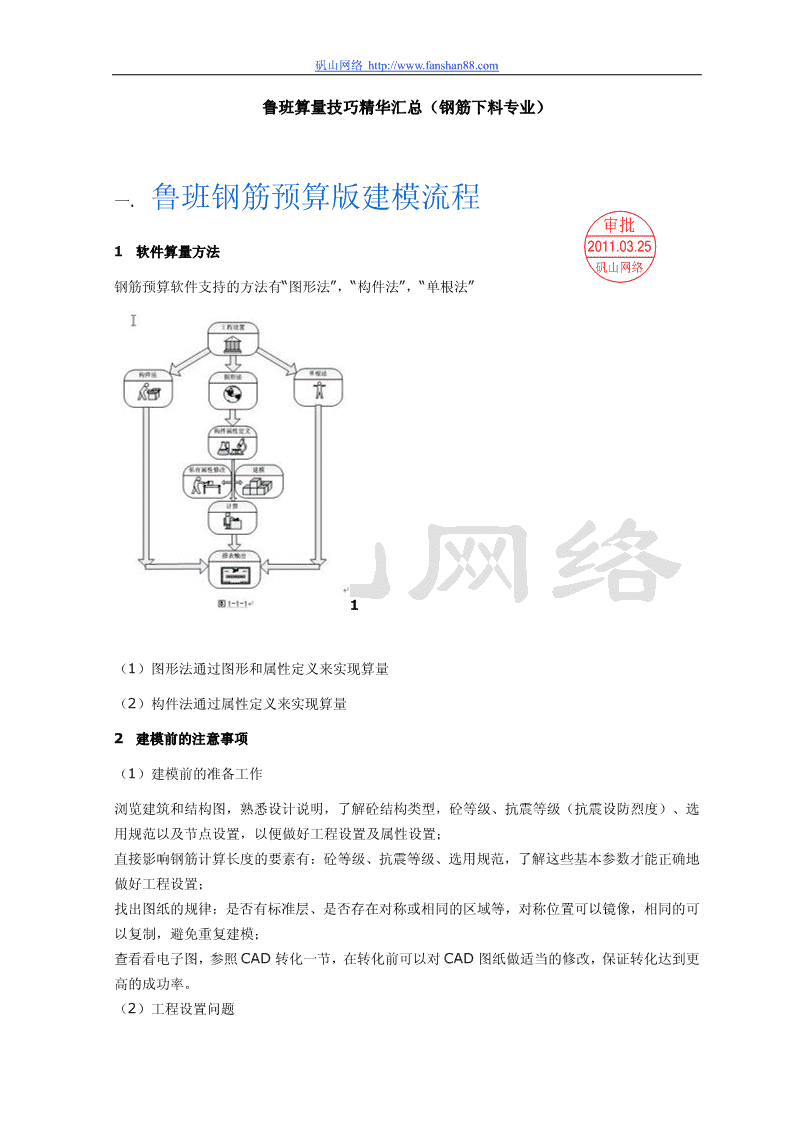

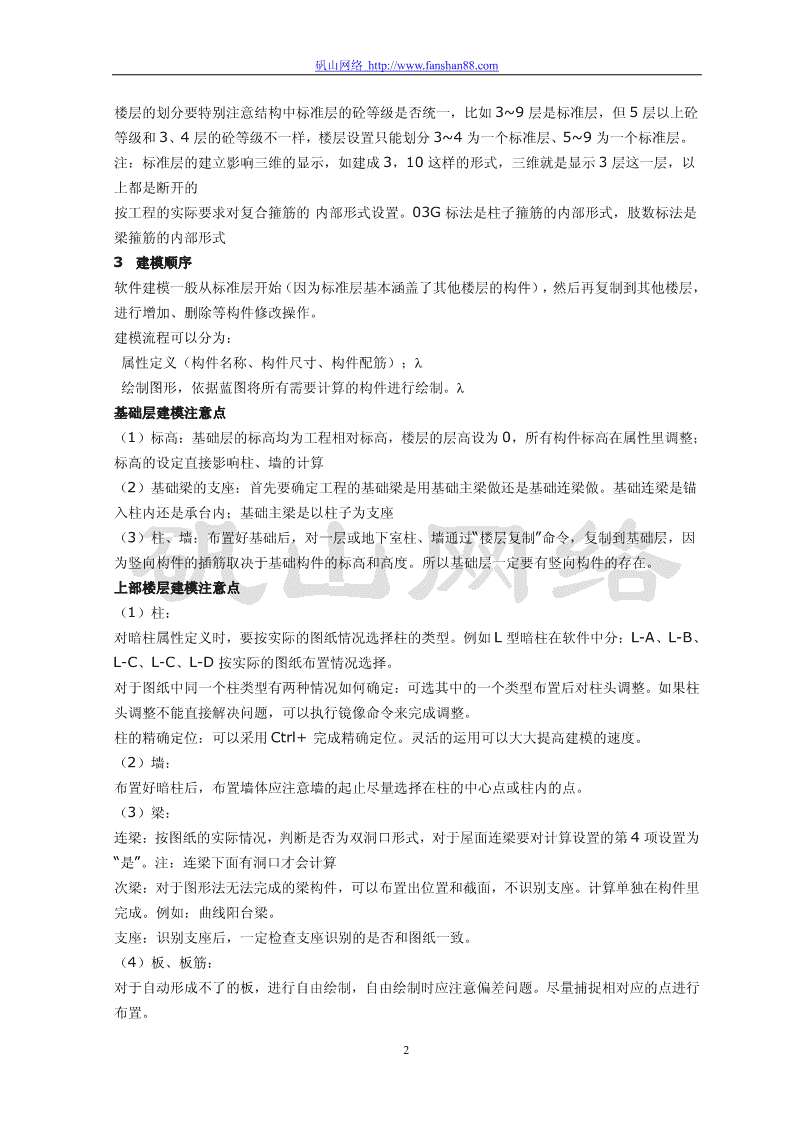

矾山网络http://www.fanshan88.com鲁班算量技巧精华汇总（钢筋下料专业）一.鲁班钢筋预算版建模流程1软件算量方法钢筋预算软件支持的方法有“图形法”，“构件法”，“单根法”1（1）图形法通过图形和属性定义来实现算量（2）构件法通过属性定义来实现算量2建模前的注意事项（1）建模前的准备工作浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置；直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这些基本参数才能正确地做好工程设置；找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；查看看电子图，参照CAD转化一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。（2）工程设置问题 矾山网络http://www.fanshan88.com楼层的划分要特别注意结构中标准层的砼等级是否统一，比如3~9层是标准层，但5层以上砼等级和3、4层的砼等级不一样，楼层设置只能划分3~4为一个标准层、5~9为一个标准层。注：标准层的建立影响三维的显示，如建成3，10这样的形式，三维就是显示3层这一层，以上都是断开的按工程的实际要求对复合箍筋的内部形式设置。03G标法是柱子箍筋的内部形式，肢数标法是梁箍筋的内部形式3建模顺序软件建模一般从标准层开始（因为标准层基本涵盖了其他楼层的构件），然后再复制到其他楼层，进行增加、删除等构件修改操作。建模流程可以分为：属性定义（构件名称、构件尺寸、构件配筋）；绘制图形，依据蓝图将所有需要计算的构件进行绘制。基础层建模注意点（1）标高：基础层的标高均为工程相对标高，楼层的层高设为0，所有构件标高在属性里调整；标高的设定直接影响柱、墙的计算（2）基础梁的支座：首先要确定工程的基础梁是用基础主梁做还是基础连梁做。基础连梁是锚入柱内还是承台内；基础主梁是以柱子为支座（3）柱、墙：布置好基础后，对一层或地下室柱、墙通过“楼层复制”命令，复制到基础层，因为竖向构件的插筋取决于基础构件的标高和高度。所以基础层一定要有竖向构件的存在。上部楼层建模注意点（1）柱：对暗柱属性定义时，要按实际的图纸情况选择柱的类型。例如L型暗柱在软件中分：L-A、L-B、L-C、L-C、L-D按实际的图纸布置情况选择。对于图纸中同一个柱类型有两种情况如何确定：可选其中的一个类型布置后对柱头调整。如果柱头调整不能直接解决问题，可以执行镜像命令来完成调整。柱的精确定位：可以采用Ctrl+完成精确定位。灵活的运用可以大大提高建模的速度。（2）墙：布置好暗柱后，布置墙体应注意墙的起止尽量选择在柱的中心点或柱内的点。（3）梁：连梁：按图纸的实际情况，判断是否为双洞口形式，对于屋面连梁要对计算设置的第4项设置为“是”。注：连梁下面有洞口才会计算次梁：对于图形法无法完成的梁构件，可以布置出位置和截面，不识别支座。计算单独在构件里完成。例如：曲线阳台梁。支座：识别支座后，一定检查支座识别的是否和图纸一致。（4）板、板筋：对于自动形成不了的板，进行自由绘制，自由绘制时应注意偏差问题。尽量捕捉相对应的点进行布置。2 矾山网络http://www.fanshan88.com对板筋的计算规则的设定。例如：底筋的锚固有的工程为15d，支座钢筋的标注尺寸是按边线还是按中心线的选项。要点提示:软件钢筋量计算的工作原理：根据我们给定的条件(如：锚固值,楼层高度,构件的面标高)来读取构件之间的相关联的信息以及他们之间的扣减关系来进行计算。构件的相关联关系:软件的计算规则与钢筋平法(101系列)的工作原理一致，软件的计算规则都是按照现行规范进行编写.并支持修改柱、墙以基础为支座——柱、墙与基础关联；梁以柱，墙，梁为支座——梁与柱，墙，梁关联；板以梁，墙为支座梁——板与梁，墙关联。因此在建模的时,需要计算的构件是否已布置了相关联的构件，对计算结果是至关重要的.同时要注意相关联构件的标高和尺寸，这也是关键的构件属性参数。建模流程：可以参照施工流程或设计流程：轴网→柱→基础构件→墙→梁→板,先通过轴网进行定位,保证上下层竖向构件对齐,布置柱,再通过柱对基础梁,基础墙进行定位等等。二.鲁班钢筋快捷键和鼠标精灵的应用1、快捷运用：鼠标精灵和数字建模数字键使用方式：（1）在左边中文工具栏中，主构件名称的旁边分别对应了相应的数字，如图1-1-1；1（2）主构件下拉菜单的子目录中，分构件命令旁边也分别对应了相应的数字，3 矾山网络http://www.fanshan88.com如图1-1-2；1图1-1-2（3）应用举例：直线轴网的布置步骤①：通过前面的介绍，我们知道轴网旁边对应的是0，直线轴网旁边对应的是0，所以将鼠标光标放在绘图区域内数字键输入00，如图7-1-3；1图1-1-3步骤②：回车确认，软件会直接弹出直线轴网的对话框，14 矾山网络http://www.fanshan88.com图1-1-4各主构件之间的切换（1）按住ctrl+1，软件会切换到墙的下拉菜单中；按住ctrl+2，软件会切换到柱的下拉菜单中；依次类推，各构件名称对应的数字是多少，按住ctrl+这个数字，软件会自动切换到这个构件的下拉菜单中；（2）同样，直接输入数字命令也可切换，例如当前显示的工具条是“轴网”部分，只需要在命令行键入“10”，软件自动切换到“墙”部分。鼠标手势使用方式：（1）各主构件下拉菜单的子目录中，各分构件命令旁边分别对应了一个相应的手势，如图1-1-5；1图1-1-5（2）应用举例：直线轴网的布置步骤①：根据直线轴网旁边对应的手势向右边的箭头，点击鼠标右键不放，往右边拖动，黄色的线条划过图形操作界面，如图1-1-6；1图1-1-6步骤②：软件会自动弹出直线轴网的对话框。2、快捷运用：快捷命令和自定义快捷键及鼠标运用软件默认的快捷键鲁班钢筋软件中默认的快捷键，在软件设计时重复考虑了中国人的习惯进行设置，同时还默认了5 矾山网络http://www.fanshan88.com其他通用的快捷方式。举例：1）、构件布置通常是按照中文拼音的声母为快捷键：如“连续布墙”为“q”2）、传统的快捷键的设置：如ctrl+c、ctrl+v分别为复制、粘贴。Ctrl+a为全部选择等。3）和CAD中相同的命令快捷命令和CAD相同：如m、ro分布为移动和旋转等。附快捷命令汇总表：快捷键构件类别快捷键对应常用命令构件类别快捷键对应常用命令墙Q连续布墙视图Ctrl+Shift+E(永久)显示全部三维QD墙洞Ctrl+Alt+I(永久)三维显示AL暗梁Ctrl+Shift+C动态坐标居中LL连梁Ctrl+Shift+I放大GL过梁Ctrl+Shift+O缩小柱Z点击布柱Ctrl+Shift+T窗口平移AZ自适应暗柱Ctrl+Shift+A窗口缩放PX偏心设置Ctrl+F构件显示控制ZD柱端调整Ctrl+J界面切换SB边角柱识别编辑Ctrl+Z回退SZ边角柱设置Ctrl+U恢复梁L连续布梁Ctrl+X(永久)剪切W支座识别Ctrl+C(永久)复制E支座编辑Ctrl+CC(永久)粘贴板管理器D吊筋布置Ctrl+V(永久)粘贴JG格式刷F6(永久)名称更换梁TM应用同名称梁编辑F7(永久)格式刷QL圈梁F9平法标注板Ctrl+Alt+A快速成板BS构件变斜B自由绘板F11标高调整BD板洞Ctrl+H顶标高随板调整板筋S布受力筋Ctrl+T其他钢筋调整F布支座钢筋NumDel(永久)删除FS放射筋M移动OS圆形筋CO复制LB楼层板带RO旋转CJ撑脚MI镜像QN绘制布筋区域N对齐基础J独立基础O夹点编辑6 矾山网络http://www.fanshan88.comR基础连梁G添加折点T条形基础H删除折点基础梁P基础梁QG切割JS支座识别QG打断JB支座编辑HB合并JJ吊筋布置ZJ转角设置JG吊筋布置SJ倒角延伸JM应用同名称梁属性Ctrl+Y(永久)构件属性定义筏板FB筏板Ctrl+B私有属性修改FD筏板洞Ctrl+E柱表WE集水井Ctrl+W暗柱表JF布受力筋Ctrl+Q连梁表FF布支座钢筋Ctrl+D自定义断面BT基础板带工程量Ctrl+F11(永久)搜索FC撑脚F5(永久)单构件钢筋显示轴线ZW直线轴网CP计算HW弧形轴网CM查看计算日志FZ辅助轴线工具CH查看标高FH自由画线LK锁定F2轴网锁定UK解锁工程Ctrl+N新建工具JU两点间距Ctrl+O打开F8正交Ctrl+P工程设置F3捕捉设置Ctrl+L楼层复制F12工具条Ctrl+G导入构件F1帮助Ctrl+S(永久)保存Ctrl+Shift+S另存为Ctrl+K备份Ctrl+R恢复Ctrl+I(LBIM导入)Ctrl+M（LBIM导出）QU退出自定义快捷键对于反复的命令，通过设置自己习惯的快捷命令可以提高不少的效率，如：平法标注、偏移对其、倒角延伸等命令，在软件中被重复利用比较多，可以自定义在自己比较习惯的左手键。设置步骤：工具快捷键设置。然后展开如下图，可以按照自己需求自定义快捷键。7 矾山网络http://www.fanshan88.com三.施工版框支梁用屋面框架梁节点2的计算式说明按照屋面框架梁中的节点2来计算框支梁，手算的时候直接是梁高+lae，在软件中是这样计算的：多减了两个主筋保护层，也就是h+lae+2*ZDBHC，在节点2设置中，改成这样的格式后进行计算，这样，和手算的一致了。四.独立基础与承台的区别独立基础与承台在鲁班中在同一个构件的两个对话框中，但是两种构件有很大区别。独立基础宽度超过2500mm可以进行缩减而承台不允许缩减。五.鲁班钢筋异形钢筋自定义的问题,是否有对齐钢筋的命令这纵筋是按照长度等分放置的。如果在标注位置要布置矩形箍筋，那可以少布置一根纵筋，然后在右边的对话框中增加没有布置到图形上的纵筋。六.查看板边的中部位置标高要查看板边中部位置的标高，首先对板进行夹点编辑，在板中部位置编辑点，然后点击“查看标高”的图标，最后点击需要查看标高的板即可。七.墙变截面插筋深度设置8 矾山网络http://www.fanshan88.com墙变截面时，插筋深度设置。在墙的属性设置中的“墙变截面插筋深度”为1.5*LAE设置就可以了。八．板分布钢筋节点不一的设置板分布钢筋要设置成X向是节点1，Y向是节点2。这样的做法有：1、设置两种分布筋不一的支座钢筋，然后布置到图形上2、用私有属性来对不同方向的支座钢筋进行计算规则的设置九.计算结果的取整切换到构件法界面.找到需要调整构件节点,鼠标点击右键，点击指定节点钢筋长度取整弹出“钢筋长度取整”，可以对单根法,构件法,图法中的钢筋进行调整,可以调整主筋,箍筋的下料长度，设定好调整参数。调整后，料单上的钢筋全部按照设置进行了取整。十.工程设置介绍在新建工程时，需要在工程向导（工程设置）中，根据图纸说明，定义工程的基本情况。在这里定义的属性项目以及计算规则，将作为工程的总体设置，对以下方面产生影响：(1)新建构件属性的默认设置(2)构件属性的批量修改(3)图元属性的批量修改(4)工程量的计算规则(5)构件法构件的默认设置(6)报表十一.指定节点断料组合加工表点击指定节点断料组合加工表弹出“损耗率设置”，可以设置余料长度大小的设定，影响损耗率；点击确定后，会弹出加工断料组合表。9 矾山网络http://www.fanshan88.com注意：1、指定节点断料组合加工表是将当前选中的节点中所有相同直径，相同级别相同断料长度的钢筋重复组合运算50次，组合后向定尺长度靠拢，达到一个最佳的断料组合，将损耗降至最低。2、使用指定节点断料组合加工表不宜将整个楼层或整个工程的钢筋进行组合，应按构件大类或按相同方向进行组合；3、可以将指定节点断料组合加工表用于加工场钢筋切断机，钢筋成型处根据清单表需要长度取用切断后的钢筋。4、指定节点断料组合加工表可以按毫米和厘米进行钢筋统计。5、钢筋加工料牌：根据直径大小从上到下排列，方便现场加工钢筋及管理。6、箍筋加工表：在现场加工钢筋时，往往箍筋是最优先加工的，不管是大工程还是小型工程，箍筋的加工优先是一定的，7.0之前版本不能单独提取箍筋，要每条梁去统计，8.0增加了这一功能，大大的节省了现场翻样人员的工作，也提高了管理能力。十二.指定节点加工表指定节加工表可以将当前选中的节点中的所有钢筋，按相同直径，相同形状，相同断料长度进行总数汇总，如例可以用作某一层的箍筋统计。十三.支座钢筋智能编号打开板筋布置栏，找到支座钢筋编号命令，这个命令是给板筋中的支座钢筋、跨板负筋智能编号的工具命令。支座钢筋和跨板负筋按编号输出，同时配合板筋排列图打印出来的图纸，可以起到很好的施工现场辅助管理作用。1、支座钢筋编号提供4种智能选项，以适应不同的工程结构。支座钢筋编号同板编号一样，对支座钢筋及跨板负筋进行连续编号(1)、(2)、(3)………，并支持自定义编号。选择支座钢筋编号命令如上图，在弹出的智能编号选项中选择编号方式，如下图再点击确定，就完成了板支座钢筋和跨板负筋的智能编号。支座钢筋或跨板负筋根据属性名称相同、钢筋图形编码相同，尺寸参数相同的钢筋合并为同一个编号。2、支座钢筋及跨板负筋的输出根据板编号的先后顺序输出。十四.钢筋模数设定在计算时就能控制钢筋下料长度按照模数进行断料计算，完成优化下料的第一步；模数设置可灵10 矾山网络http://www.fanshan88.com活应用，可自定义参数，可自行调整模数优先等级。作用是最大限度的减少钢筋剩余废料。十五.自定义钢筋输入法1、打开绘制钢筋法：对于一些下料中形状比较特殊的钢筋，软件提供了“自定义钢筋”的功能，可以任意绘制钢筋、对钢筋进行自定义，打开工程量菜单---à点击构件法菜单命令-----à选择自定义钢筋工具命令或者点击工具栏中的”绘制钢筋”图标命令；2、新增钢筋打开方法：点击“新增”，在弹出的“钢筋编号”对话框中输入自定义的钢筋编号；3、“删除”则是对当前选中的钢筋编号进行删除，删除自定义钢筋后软件将删除程序中所有使用过该钢筋编号的图形；4、命令介绍：在上边钢筋绘制窗口，软件提供了绘制工具，鼠标左键单击各图形绘制按钮，可以完成异形钢筋的绘制；5、绘制钢筋；6、编辑钢筋属性：钢筋绘制完后，一定要编辑钢筋的属性，点击“”属性编辑按钮,进行属性的编辑；7、编辑计算式：钢筋变量定义完成后，必须要定义计算式才能正确计算钢筋长度；8、调用自定义钢筋：在新增钢筋栏简图列中输入“*”号就可以调用自定义钢筋，有多少自定义钢筋都会显示，可以选择合适的钢筋型式。十六.自定义钢筋输入法1、打开绘制钢筋法：对于一些下料中形状比较特殊的钢筋，软件提供了“自定义钢筋”的功能，可以任意绘制钢筋、对钢筋进行自定义，打开工程量菜单---à点击构件法菜单命令-----à选择自定义钢筋工具命令或者点击工具栏中的”绘制钢筋”图标命令；2、新增钢筋打开方法：点击“新增”，在弹出的“钢筋编号”对话框中输入自定义的钢筋编号；3、“删除”则是对当前选中的钢筋编号进行删除，删除自定义钢筋后软件将删除程序中所有使用过该钢筋编号的图形；4、命令介绍：在上边钢筋绘制窗口，软件提供了绘制工具，鼠标左键单击各图形绘制按钮，可以完成异形钢筋的绘制；5、绘制钢筋；6、编辑钢筋属性：钢筋绘制完后，一定要编辑钢筋的属性，点击“”属性编辑按钮,进行属性的编辑；11 矾山网络http://www.fanshan88.com7、编辑计算式：钢筋变量定义完成后，必须要定义计算式才能正确计算钢筋长度；8、调用自定义钢筋：在新增钢筋栏简图列中输入“*”号就可以调用自定义钢筋，有多少自定义钢筋都会显示，可以选择合适的钢筋型式。十七.表达式变量值的输入点击“钢筋属性”中的数值，弹出“修改变量值”对话框，可以对其中的数值进行表达式输入，例如格式为=（1000+600+1.2Lae）/3+lle。注：1．支持Lae，Lle，15*D，其中D根据单根钢筋设置的直径进行计算，laE根据单根钢筋所属构件的抗震等级和砼强度自动进行计算。2．D、laE不区分大小写。3．().*./需要在英文状态下输入，变量值的第一位应输入“=”才有效。4．此步操作对任何单根钢筋的数值输入均有效。十八.钢筋属性的输入方法输入钢筋简图编码后按Enter回车键，软件自动弹出“钢筋属性设置”窗口，如果钢筋编码已经输入，则直接在编码栏点击鼠标左键，同样弹出相同界面；鼠标左键单击简图中数据，在弹出的对话框中输入数值，回车后光标会自动跳至下一个位置，输入完最后一个数据后关闭属性对话框。如果单根钢筋的长度超过定尺长度时，可以进行焊点设置，如钢筋长度可以输入125+900，其中“+”代表钢筋焊点的位置，在“钢筋属性”对话框中，点击“详细＞＞”即展开钢筋的属性信息，其中“弯钩值”“弯曲值”“定尺长度”读取工程向导中设置的数据，“级别”和“直径”根据实际情况设置。十九.钢筋简图编码输入方法第一位是组成单根钢筋形状的折数（不包括弯钩）；第二位是该单根钢筋端部弯钩的特征值，其中“0”表示没有弯钩及螺纹“1”表示有一个180度弯钩“2”表示有两个180度弯钩“3”表示有一个135度弯钩“4”表示有两个135度弯钩12 矾山网络http://www.fanshan88.com“5”表示有一个普通螺纹“6”表示有两个普通螺纹“7”表示有一个加长螺纹“8”表示有两个加长螺纹“9”表示有不同的弯钩与螺纹形式存在，如：一个180度弯钩和一个135度弯钩，一个135度弯钩和一个加长螺纹的组合形式。第三位是端点距离的特征值。其中“1”表示端点与水平距离非最远，“2”表示端点与水平距离最远。第四位是图形形状的特征值，其中“1”表示全直边不封闭“2”表示全直边封闭“3”表示有斜边不封闭“4”表示有斜边封闭“5”表示有弧边不封闭“6”表示有弧边封闭第五位是斜边或弧边数量，其中“0”代表全直边。第六位是根据钢筋排列特征产生的流水编号。13 矾山网络http://www.fanshan88.com二十.跨工程构件复制当相同构件存在于不同工程中，可利用“导入构件”功能，复制该构件，步骤如下：执行菜单中“工程”——“导入构件”命令，弹出“导入工程”对话框；执行“打开工程”命令，弹出“打开”对话框，双击选择需要打开的工程；选择工程打开后弹出导入工程对话框；选中“导入工程”中的某个构件，按住鼠标左键，将其拖动到左边目录下即可。二十一.单根钢筋的删除在钢筋列表栏中，用鼠标左键点击需删除“钢筋”的行使之加亮，将鼠标指向该行，①单击右键弹出“快捷菜单”，选择“删除钢筋”；②选择下拉菜单“操作—删除”；或③使用工具栏中的“删除”命令。收集整理：矾山网络14
