鲁班碰撞检查方案项目建议书20120314 10页

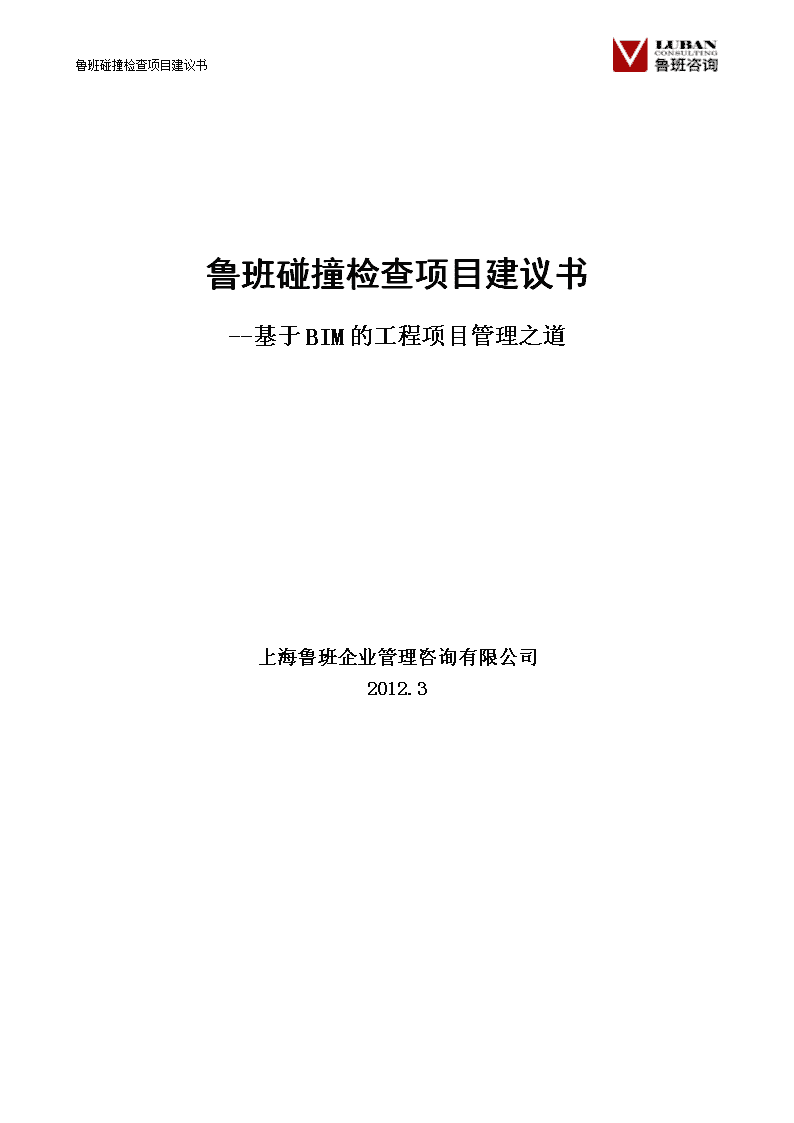

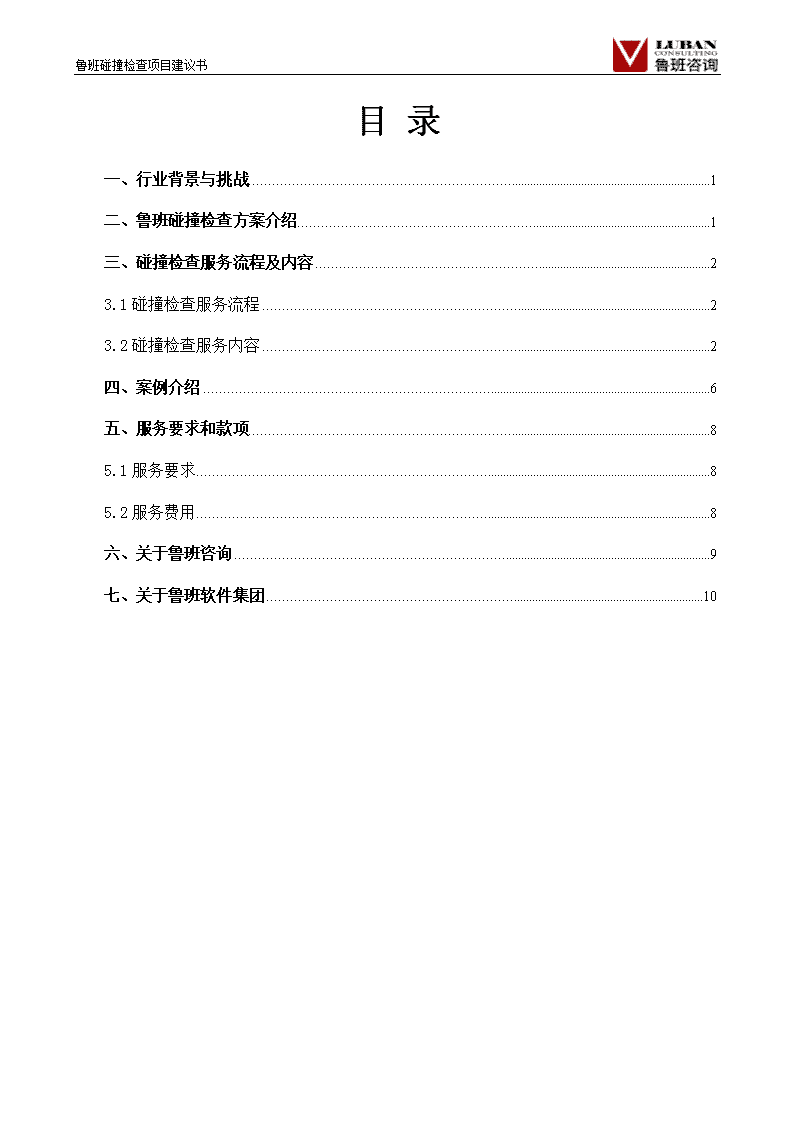

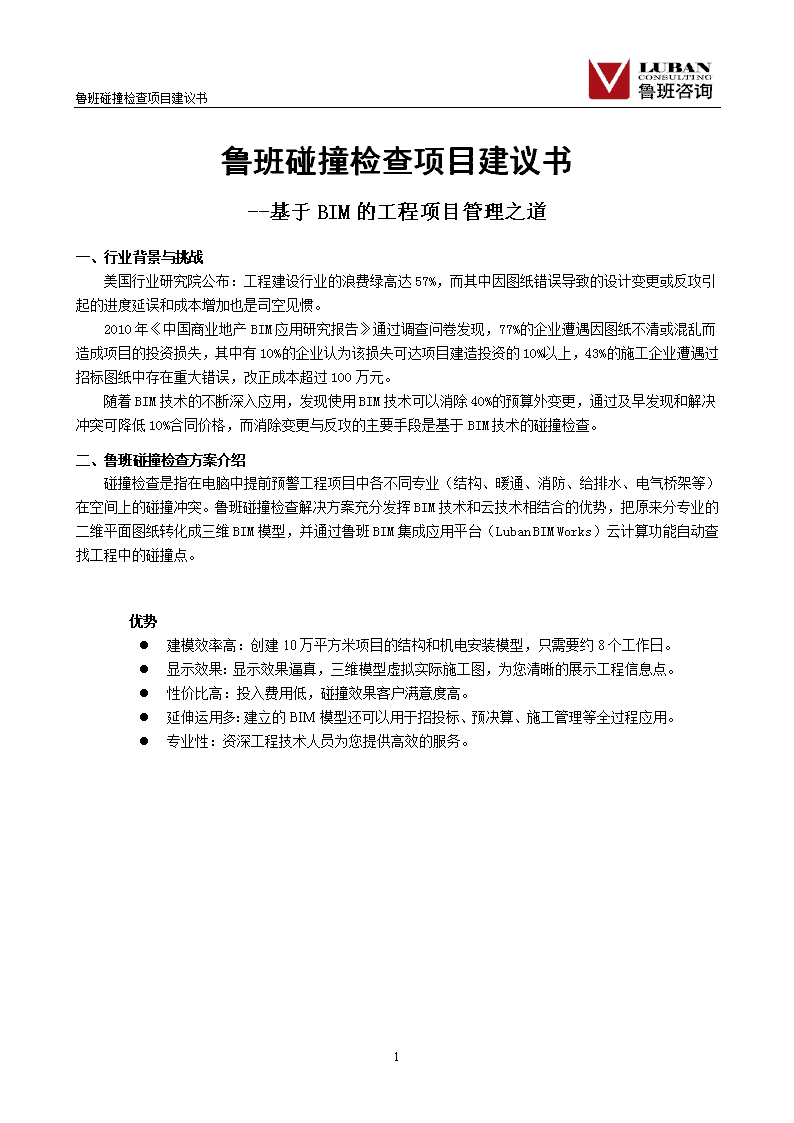

鲁班碰撞检查项目建议书--基于BIM的工程项目管理之道上海鲁班企业管理咨询有限公司2012.32 目录一、行业背景与挑战1二、鲁班碰撞检查方案介绍1三、碰撞检查服务流程及内容23.1碰撞检查服务流程23.2碰撞检查服务内容2四、案例介绍6五、服务要求和款项85.1服务要求85.2服务费用8六、关于鲁班咨询9七、关于鲁班软件集团102 鲁班碰撞检查项目建议书鲁班碰撞检查项目建议书--基于BIM的工程项目管理之道一、行业背景与挑战美国行业研究院公布：工程建设行业的浪费绿高达57%，而其中因图纸错误导致的设计变更或反攻引起的进度延误和成本增加也是司空见惯。2010年《中国商业地产BIM应用研究报告》通过调查问卷发现，77%的企业遭遇因图纸不清或混乱而造成项目的投资损失，其中有10%的企业认为该损失可达项目建造投资的10%以上，43%的施工企业遭遇过招标图纸中存在重大错误，改正成本超过100万元。随着BIM技术的不断深入应用，发现使用BIM技术可以消除40%的预算外变更，通过及早发现和解决冲突可降低10%合同价格，而消除变更与反攻的主要手段是基于BIM技术的碰撞检查。二、鲁班碰撞检查方案介绍碰撞检查是指在电脑中提前预警工程项目中各不同专业（结构、暖通、消防、给排水、电气桥架等）在空间上的碰撞冲突。鲁班碰撞检查解决方案充分发挥BIM技术和云技术相结合的优势，把原来分专业的二维平面图纸转化成三维BIM模型，并通过鲁班BIM集成应用平台（LubanBIMWorks）云计算功能自动查找工程中的碰撞点。8鲁班碰撞检查项目建议书8鲁班碰撞检查项目建议书优势l建模效率高：创建10万平方米项目的结构和机电安装模型，只需要约8个工作日。l显示效果：显示效果逼真，三维模型虚拟实际施工图，为您清晰的展示工程信息点。l性价比高：投入费用低，碰撞效果客户满意度高。l延伸运用多：建立的BIM模型还可以用于招投标、预决算、施工管理等全过程应用。l专业性：资深工程技术人员为您提供高效的服务。l8 鲁班碰撞检查项目建议书一、碰撞检查服务流程及内容3.1碰撞检查服务流程3.1.1创建各专业三维BIM模型（可自行创建）3.1.2专业人员对BIM模型准确性、合理性进行审核3.1.3利用鲁班BIM集成应用平台（LubanBIMWorks）进行检测并出具相关碰撞报告3.1.4后续跟进服务3.2碰撞检查服务内容3.2.1BIM模型的创建鲁班算量BIM模型建立基于算量软件三大产品-鲁班土建、鲁班钢筋、鲁班安装。Ø鲁班土建lCAD转化，业内最准、最快、最强l自定义断面功能，灵活处理任何复杂构件，解决手算最大难题l查漏功能，完全自由定义，不必担心“漏项”，避免8%以上的漏算l指标报警功能，为数据计算的准确保驾护航8 鲁班碰撞检查项目建议书Ø鲁班钢筋l内置现行国家钢筋规范，降低用户专业门槛l强大的CAD转化功能，轻松实现100%转化l独家实现自定义构件自由绘制断面，轻松解决钢筋节点难题l经济指标预警设定，让您远离低级错误Ø鲁班安装l涵盖安装“五”大专业领域，功能业内最齐全lCAD转化，业内最强，“水”、“暖”、“电”三管齐转l独有的照片建模功能，让不可能变成可能l三维碰撞检查，轻松检查出施工过程中管线碰撞问题，减少返工，降低成本Ø建立模型的两种方式l委托方提供鲁班土建与安装的BIM模型l委托鲁班技术团队创建鲁班土建与安装的BIM模型3.2.1碰撞前模型检查在碰撞前组织人员对模型进行检查，避免大量因模型问题引起的碰撞点干扰。检查要点：l对算量BIM模型的主要构件位置和高度信息进行检查l根据以往碰撞检查中算量BIM模型常见错误进行核对l根据委托方对设计要求进行模型校对3.2.2各专业间碰撞Ø机电与结构碰撞检查检查机电与土建结构部位的碰撞点，其中包含土建算量BIM模型、安装算量BIM模型的碰撞点检测。碰撞系统工作流程：1)通过LubanBIMWorks系统合并土建和安装算量BIM模型2)分层对合并BIM模型进行碰撞检测3)输出碰撞检测结果（包含三维截图、位置、设计管线设备信息）Ø机电各专业碰撞检查检查安装算量BIM模型各专业间的碰撞点，其中包含给排水、强弱电、暖通、消防专业的碰撞点检测。碰撞系统工作流程：1)通过LubanBIMWorks系统合并机电各专业安装算量BIM模型2)分层对安装算量BIM模型进行碰撞检测3)输出碰撞检测借过（包含三维截图、位置、设计管线设备信息）8鲁班碰撞检查项目建议书8 鲁班碰撞检查项目建议书3.2.1碰撞检查报告根据输出的碰撞借过进行核对具体图纸，分析碰撞问题，编制碰撞检查报告。报告内容：l汇总所有碰撞点l根据图纸对碰撞点进行人工二次核对和分析l判断碰撞点问题，如果是设计图纸问题注明所属图纸编号；如果是算量BIM模型问题注明具体出错原因和调整意见。所有确定碰撞点以及问题汇总编制碰撞报告，分别以书面报告和电子版报告（光盘）出具。如图：3.2.2服务与答疑根据委托方需求对碰撞报告提供答疑和说明，详细说明碰撞报告中的各碰撞点的位置，并解答碰撞点之间的相关问题。3.2.3二次校对委托方根据碰撞报告后对建筑设计进行修改，修改后方案进行算量BIM模型修改，再次通过碰撞检查系统对碰撞点进行二次校对。8 鲁班碰撞检查项目建议书一、案例介绍案例一委托方：新加坡某知名房产公司项目概况：星级酒店地下1层、2层，总建筑面积32000m2，通风系统、给排水系统、消防系统等错综复杂。检查成果：委托方提供土建与安装的BIM模型，鲁班技术团队在5天内，通过LubanBIMWorks系统，完成了碰撞检测，提供了碰撞检测报告。累计发现结构与机电安装之间碰撞点82处，机电安装各专业间碰撞点7处，共计89处。如图：建筑整体三维模型碰撞点三维显示项目价值：委托方根据碰撞检查报告中各种碰撞信息，第一时间与设计单位进行沟通。设计单位依据碰撞检查报告中体积的各种碰撞信息计时修改图纸，是图纸问题的发现、讨论、修改和验证过程的周期大为缩短。案例二委托方：国内大型施工企业项目概况：综合商业办公中心，地上4层，地下2层，总建筑面积130000m2.检查成果：鲁班BIM技术团队建立鲁班土建与安装BIM模型，依据施工进度及委托方要求完成相应楼层的碰撞检测，并提供了相应的碰撞检测报告。发现机电安装各专业间、结构与机电安装之间碰撞点共110处。如图：建筑整体三维模型碰撞点三维显示项目价值：委托方根据碰撞检查报告中的位置信息，标高信息，进一步深化了施工图纸，计时调整了施工方案，避免了因碰撞反攻引起的质量问题，加快了施工进度，也减少了不必要的人工、材料等成本支出。8 鲁班碰撞检查项目建议书一、服务要求和款项5.1服务要求l委托方须提供完整的工程图纸（CAD版电子设计图和设计蓝图）l建筑总面积不少于2万平方米l委托方及时提出服务需求l委托方及时支付项目费用5.2服务费用5.2.1建立算量BIM模型此项服务包含算量BIM模型的建立。此项服务价格为1.5~2元/m2（具体费用视工程复杂度及周期而定）5.2.2碰撞检查服务此项服务为根据委托方提供的鲁班土建与安装的BIM模型，只进行碰撞检查过程，提供碰撞检查报告。此项服务价格为1元/m2。备注：服务期间指定专员进行答疑和说明。服务方式为上门服务和电话咨询，其中上门服务产生的服务费用（包含往返交通费和住宿费）由委托方承担。8 鲁班碰撞检查项目建议书一、关于鲁班咨询上海鲁班企业管理咨询有限公司是中国建筑业领域最为领先、权威的咨询研究机构。以“推动中国建筑业进入智慧建造时代”为愿景的鲁班咨询，一直以来致力于成为中国建筑业最有价值智库，专注于建筑业领域，利用先进的管理思想和管理技术为建筑企业提升竞争力，为推动中国建筑业进入智慧建造时代贡献力量。鲁班咨询拥有一支高素质的资深咨询团队。咨询团队以鲁班软件创始人杨宝明博士为首，由具有丰富行业经验的管理研究专家、极富管理咨询能力的资深企业高级管理者、受良好管理专业训练的MBA以及长期从事行业工作的高级资深行业专家等组成。目前，鲁班咨询已经完成了建企信息化、建企竞争力、建筑产业集中度等领域的深度研究，在各类行业媒体上发表了数十篇研究文章，成为中国建筑行业最为专业的管理咨询机构。专注建筑行业，鲁班咨询对当前经济背景下建筑业的特点与建筑企业发展的困难具有深刻的理解与深入的研究，并在此基础上创新性地开发了企业级项目基础数据的五大解决方案，为众多的企业提供了大量的咨询服务，积累了丰富的成功咨询经验，在行业内树立了良好的声誉与口碑。鲁班咨询秉承“诚信、客户价值、专业、合作”的服务理念，以专业的态度和合作的精神，不断为企业提升全面、科学的信息化解决方案与竞争力提升战略，为客户创造价值。8 鲁班碰撞检查项目建议书一、关于鲁班软件集团我们的愿景:推动中国建筑业进入智慧建造时代！我们的使命:为现代鲁班创造现代化的工作方式！我们的目标:每一个工程管理人员都在用“鲁班软件”企业定位:工程基础数据专家鲁班软件（集团）由行业资深专家杨宝明博士与IDGVC在上海张江软件园创建，致力于以先进的管理理念与信息技术（BIM、BNS）推动中国建筑业进入智慧建造时代，努力成为占全球50%的中国建筑业可持续发展的关键支撑力量。鲁班软件聚焦于企业级工程基础数据整体解决方案。经过十年不懈努力，鲁班软件拥有了专业背景极强的管理研发团队，已经成为中国BIM技术研发应用的领航者，是国内工程基础数据解决方案领先提供商。10余万正式用户正利用鲁班软件提高效率创造价值。鲁班软件拥有国内最大的建筑软件销售服务网络，遍布全国29省，250余城市。鲁班软件坚持聚焦定位，开放数据，广泛联盟。与主流ERP厂商用友、金蝶、新中大等强强合作，共同为建企信息化提供优秀的解决方案。随着中国建筑业信息化的快速升级，鲁班软件集团已成长为业内唯一拥有一大高端咨询服务（鲁班咨询），五大基础数据解决方案（BIM、量、价、企业定额、全过程造价管理），三大支撑体系（鲁班大学、鲁班测量、鲁班传媒）的工程基础数据整体解决方案供应商，已成为中国建筑业信息化决定性力量之一。联系方式：地址：中国上海四平路1188号远洋广场25F邮编：200092电话总机：021-65013000-903手机：彭海滨13510997152徐立峰150159091518
