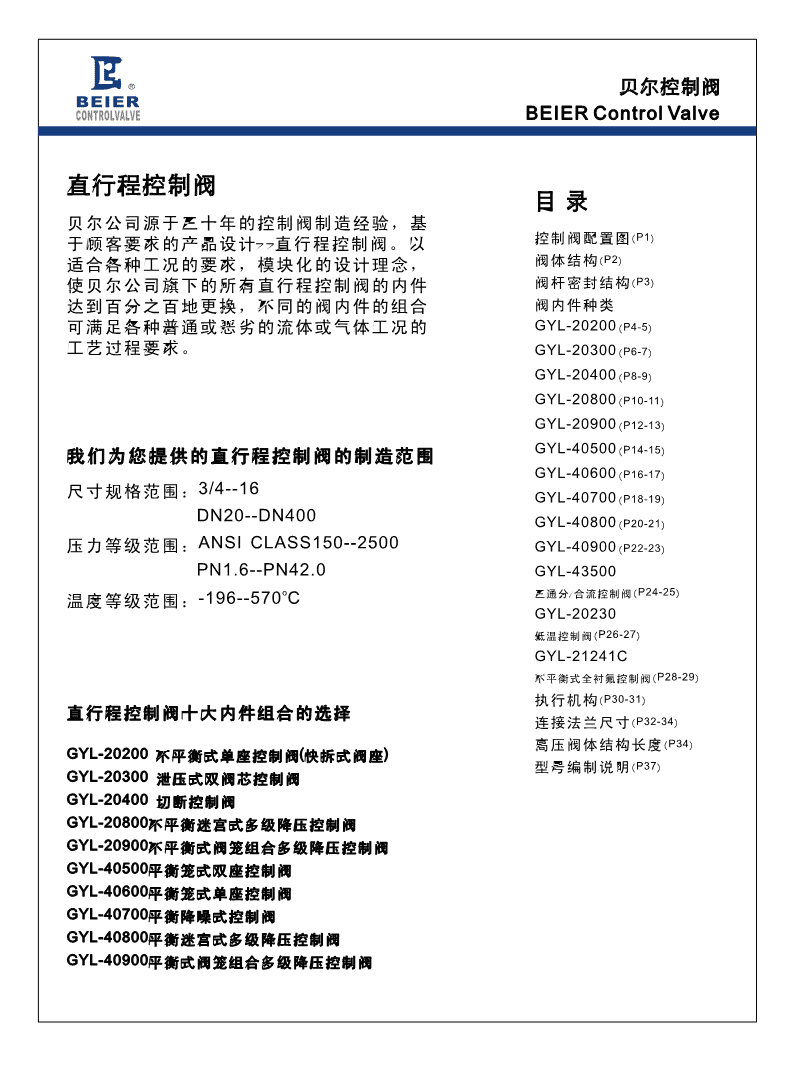

贝尔控制阀BEIERControlValve直行程控制阀目录贝尔公司源于三十年的控制阀制造经验，基于顾客要求的产品设计--直行程控制阀。以控制阀配置图(P1)适合各种工况的要求，模块化的设计理念，阀体结构(P2)使贝尔公司旗下的所有直行程控制阀的内件阀杆密封结构(P3)达到百分之百地更换，不同的阀内件的组合阀内件种类可满足各种普通或恶劣的流体或气体工况的GYL-20200(P4-5)工艺过程要求。GYL-20300(P6-7)GYL-20400(P8-9)GYL-20800(P10-11)GYL-20900(P12-13)我们为您提供的直行程控制阀的制造范围GYL-40500(P14-15)GYL-40600(P16-17)尺寸规格范围：3/4--16GYL-40700(P18-19)DN20--DN400GYL-40800(P20-21)压力等级范围：ANSICLASS150--2500GYL-40900(P22-23)PN1.6--PN42.0GYL-43500o三通分/合流控制阀(P24-25)温度等级范围：-196--570CGYL-20230低温控制阀(P26-27)GYL-21241C不平衡式全衬氟控制阀(P28-29)执行机构(P30-31)直行程控制阀十大内件组合的选择连接法兰尺寸(P32-34)高压阀体结构长度(P34)GYL-20200不平衡式单座控制阀(快拆式阀座)型号编制说明(P37)GYL-20300泄压式双阀芯控制阀GYL-20400切断控制阀GYL-20800不平衡迷宫式多级降压控制阀GYL-20900不平衡式阀笼组合多级降压控制阀GYL-40500平衡笼式双座控制阀GYL-40600平衡笼式单座控制阀GYL-40700平衡降噪式控制阀GYL-40800平衡迷宫式多级降压控制阀GYL-40900平衡式阀笼组合多级降压控制阀 贝尔控制阀BEIERControlValve控制阀配置阀体结构阀内件型式密封型式上阀盖型式执行机构型式附件配置直通法兰结构不平衡式单座阀芯标准型薄膜式定位器直通对焊结构不平衡式单座阀芯硬密封散热型气缸式电磁阀角式法兰结构不平衡式双阀芯泄压式低温加长型电动式空气过滤减压阀不平衡式切断型角式对焊结构波纹管密封型电液式阀位传送器不平衡式迷宫阀笼结构三通法兰结构软密封夹套型限位开关不平衡式多级降压结构Z型法兰结构平衡式套筒单座阀保位阀平衡式套筒双座阀Z型对焊结构三断保护装置平衡式多孔阀笼结构手操机构平衡式迷宫阀笼结构平衡式多级降压结构法兰注:·以上列表为直行程控制阀配置导向图，您可根据箭头所示按照以满足工艺参数的要求，选取最合适的控制阀结构。·以上配置导向图中本资料只涉及到部分重要内容。·请根据页码P所示查看您所关注的相关内容。·本资料未详述的电动执行机构、电液动执行机构和相关附件，如需要具体参数请咨询BEIER工程师。·本资料中未列出控制阀配置执行机构时所允许的最大压差值，及阀门相应开度对应的CV值等更详细的控制阀性能参数，如您需了解请咨询BEIER工程师或根据BEIER公司的选型软件对工艺参数进行计算，并选取最合适的控制阀。 贝尔控制阀BEIERControlValve阀体类型◆直行程控制阀涉及到与工艺管道的不同安装方式，贝尔公司采用以下四类阀体类型作为选择：直通式(最大规格：DN400)角式(最大规格：DN400)三通式(最大规格：DN300)Z型式(最大规格：DN400)直通式连接的调节阀阀体结构长度标准采用:JISB2002/IEC60534-3-1-2001◆阀体内腔采用等截面S形流道，达到流阻小，流通能力大特点。◆四类阀体类型与工艺管道的连接方式：法兰式对焊式法兰连接形式标准采用：JB/T79.1-94~JB/T79.4-94HG20618-97HG20596-97ANSIB16.5对焊式连接形式标准采用：GB/T9124-2000ANSIB16.25◆阀体与同样承压部件的上阀盖壳体强度的设计满足：ASMEB16.34/ISO5208-2008设计标准。◆阀体工艺安装流向需根据实际产品上所标记的流向方向安装，选取不同的内件结构，都会产生最佳性能的一种流向，或流开式或流关式。◆采用不同的材料以铸造或锻造方式可满足工艺上不同的温度与压力的要求：最高承受压力为：Class250042.0MPA承受温度范围为：-196℃~+538℃◆阀体与上阀盖可采用碳素钢、奥氏体不锈钢或特殊合金材料铸造或锻造：部件名称可选用材料ASTMA216WCB/WCCASTMA217WC6/WC9ASTMA105ASTMA351CF8/CF3/CF8M/CF3M阀体及上阀盖ASTMA182F304/F316/F316L5083Ⅱ防锈铝/TA2MONEL400Hastelloyc-276注：a.特殊合金材料未全部在列表中表述，如需了解请咨询贝尔公司工程师。b.阀门耐腐蚀材料选择满足NACEMR-01-75设计标准。 贝尔控制阀BEIERControlValve阀杆密封结构图1◆贝尔公司对直行程控制阀阀杆密封采用三类密封结构:1.采用贝尔公司专利技术的自密封填料，作为标准型填料函结构。(图1)2.采用无硫石墨高效密封组合环，作为高温型填料函结构。(图2)3.采用波纹管密封的针对低温或有毒介质的填料函结构。(图3)◆阀杆填料函模块化设计，采用ASTMA351CF8M为材料的填料函腔体设计为贝尔公司的专利技术，消除了填料函所接触的上阀盖材料受介质腐蚀所造成的泄漏的可能。◆自密封填料函密封结构为贝尔公司专利技术的自密封设计，采用10万次的全行程实验无泄漏与磨擦力不增大实验保证。阀杆上下行程运动永久低磨擦力，保证了控制阀控制长期的精度稳定。◆采用无硫V型柔性石墨为填料结构高温式型填料函结构，由三个不同锥度的V型无硫石墨环组成，V型柔性石墨的设计改变了过去图2采用柔性石墨填料无补偿与变形量的缺点，同时采用无硫柔性石墨材料可以保证填料最长的使用寿命。◆贝尔公司结合多年的产品制造经验对波纹管进行了加长型设计，大大的延长了波纹管的使用寿命，同时也减小了波纹管在压缩或者拉伸过程中所需的操作力，使行程运动更加平稳。◆波纹管阀杆密封结构设计通常采用波纹管与标准填料函相结合的双重密封，从而达到最稳定，最可靠的阀杆密封效果，对于剧毒，易污染或者深冷介质起到了绝对有效的密封。◆标准型填料函模块承受压力与温度范围：最大承受压力为：Class250042.0MPA承受温度范围为：-196℃~+250℃◆高温型填料函模块承受压力与温度范围：最大承受压力为：Class250042.0MPA图3承受温度范围为：-196℃~+570℃◆波纹管密封承受压力与温度范围：最大承受压力为：Class3005.0MPA承受温度范围为：-196℃~+550℃◆填料材料部件名称选用材料标准型填料RTFE/RTFE/PPL高温型填料无硫柔性石墨316/INCONEL718/HastelloyC-276波纹管PTFE/F46 不平衡单座式控制阀尺寸规格范围:3/4"~12"DN20~DN300压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L-20200型笼式单座调节阀，采用顶部导向不平衡式结构，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载，普通或恶劣的工况，关闭严密，适应于对各种压力和温度的流体或气体的控制，适配各种执行器，起调节作用。阀笼用于压紧阀座设计，减小侧向负载和阀芯振动、减小摩擦，延长了控制阀使用寿命。流开式设计，介质流向趋向于控制阀开启的方向，微小流量状态可控性好。根据工况可选择降噪音、抗气蚀的特殊阀笼（详见GYL-20800/20900系列）。◆控制阀参数说明阀内件特点:高负载型顶部导向不平衡内件笼压式阀笼快拆式结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSV（标准型，金属阀座）部件名称可选用材料CLASSVI（可选型，软阀座）流量特性:等百分比直线ASTMA216WCB/WCCASTMA217WC6/WC9与管道连接方式:法兰式对焊式阀体ASTMA105可调比:50:1上阀盖ASTMA351CF8/CF3/CF8M/CF3MASTMA182F304/F316/F316L◆法兰连接形式标准ASTMA182F304/F316/F316L法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97阀芯ASTMA276410/420ANSIB16.5硬：ASTMA182F304/F316/F316L对焊式:GB/T9124-2000/ANSIB16.25ASTMA276410/420阀座◆泄漏量执行标准:ANSIB16.104软：PTFE/PPL◆适配直行程执行机构:ASTMS1740017-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316La.气动薄膜执行机构（详见30-31P）b.气动活塞执行机构（详见30-31P）阀笼ASTMA351CF8/CF3/CF8M/CF3Mc.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡单座式控制阀BEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K2018419420618433444552130959595228362490---1302518419721018433444552130100100100235370495---1304022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16323220251681.5---16404032352520102---165050465525154---166565758540208101680801101354061---161001001852104081.5---1612512529834560102---161501503854666025154---1620020065073560208101625025096010001002513161630030013001500100 不平衡泄压式双阀芯控制阀BEIERControlValve-GYL20300Series尺寸规格范围:4"~12"DN100~DN300压力等级范围:ANSI150~600#PN1.6~PN6.4Mpa◆L-20300通常采用导向结构，阀笼用于压紧阀座，并做为阀芯导向，拆卸方便。内件为单座双阀芯结构，双阀芯结构的阀座与其接合面的严密配合，确保了低泄漏。适合对较高压差的各种气体和流体的控制，弥补了套筒双座阀泄漏量大，套筒单座阀不抗高温的不足。采用了流关式设计，当阀门调节或切断时，开启小阀芯做为调节流量或泄压；当小阀芯移动到一定位置时，带动大阀芯做为调节或打开阀门。◆控制阀参数说明阀内件特点:阀笼导向不平衡内件笼压式阀笼双阀芯泄压式快拆结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSV（标准型，金属阀座）CLASSVI（可选型，软阀座）部件名称可选用材料流量特性:等百分比直线与管道连接方式:法兰式对焊式ASTMA216WCB/WCCASTMA217WC6/WC9可调比:30:1阀体ASTMA105上阀盖ASTMA351CF8/CF3/CF8M/CF3MASTMA182F304/F316/F316L◆法兰连接形式标准法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ASTMA182F304/F316/F316L阀芯ASTMA276410/420ANSIB16.5对焊式:GB/T9124-2000/ANSIB16.25硬：ASTMA182F304/F316/F316LASTMA276410/420阀座软：PTFE/PPL◆泄漏量执行标准:ANSIB16.10417-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆适配直行程执行机构:a.气动薄膜执行机构（详见30-31P）阀笼ASTMA351CF8/CF3/CF8M/CF3Mb.气动活塞执行机构（详见30-31P）弹簧Inconel718c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡泄压式双阀芯控制阀BEIERControlValve-GYL20300SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)10010018521040125125298345601501503854666020020065073560250250960100010030030013001500100 不平衡式切断型控制阀BEIERControlValve-GYL20400Series尺寸规格范围:3/4"~12"DN20~DN300压力等级范围:ANSI150~900#PN1.6~PN16.0Mpa◆L20400系列分别采用阀心圆弧式密封设计与自中心定位泄压式阀心设计，有效保证了其密封接合面的严密配合，确保达到ANSIClassVI泄漏等级。单阀座圆弧式密封面，可采用了流开与流关两种流向，配置不同推力的执行器，可大大提高关闭压差范围。针对高关闭压差，可选用泄压式双阀座，泄压式双阀座采用流关式设计，开启小阀心可消除部份不平衡力。两种不同内件的选择，使不平衡式切断型控制阀的使用范围覆盖包括低温、高温及高压差的不同工况。◆控制阀参数说明阀内件特点:顶部导向不平衡式笼压式阀座阀心圆弧式密封面快拆式内件泄压式双阀心内件螺式阀座阀座导向型不平衡式阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSVI流量特性:快开式部件名称可选用材料与管道连接方式:法兰式对焊式ASTMA216WCB/WCCASTMA217WC6/WC9阀体ASTMA105◆法兰连接形式标准上阀盖ASTMA351CF8/CF3/CF8M/CF3M法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ASTMA182F304/F316/F316LANSIB16.5ASTMA182F304/F316/F316L对焊式:GB/T9124-2000/ANSIB16.25阀芯ASTMA276410/420硬：ASTMA182F304/F316/F316L◆泄漏量执行标准:ANSIB16.104阀座ASTMA276410/42017-4PHASTMA276410/420◆适配直行程执行机构:阀杆ASTMA276F304/F316/F316La.气动薄膜执行机构（详见30-31P）b.气动活塞执行机构（详见30-31P）阀笼ASTMA351CF8/CF3/CF8M/CF3Mc.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡式切断型控制阀BEIERControlValve-GYL20400SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K2018419420618433444552130959595228362490130251841972101843344455213010010010023537049513040222235251238407550681301111111112804155901305025426728626243256583130130130130305440610130652762923113075077109313014014014036048576013080298317337319519720981301551551553805107801301003523683943515517501171301751751754155408151301254034254604036608801331602002002004706859501601504514735084447049301501602402402405357001020160200543568610517777980186160298298298630800105016025067370077063288210302451653007377758197139631080248180注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸行程ValvesizePlugsize额定RatedCVStroke(mm)(mm)(mm)20(3/4)20121625(1)25161640(1-1/2)40452550(2)50692565(2-1/2)651184080(3)8012540100(4)10023240125(5)12534560150(6)15054360200(8)20085760250(10)2501260100300(12)3001560100 不平衡式迷宫式多级降压控制阀BEIERControlValve-GYL20800Series尺寸规格范围:3/4"~12"DN20~DN100压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L20800采用迷宫式阀笼结合不平衡式内件的设计，由多个同轴表面分布着迷宫曲径的圆柱盘（层）叠合组成，根据介质工艺参数的不同，设计多个不同迷宫曲径规格与叠合层数组合成阀笼，阀笼将总的流道分成许多细小与迂回甚至台阶状分布的节流流道，迫使流体不断地改变流向与流通面积等逐步降低流体压力，以达到预防闪蒸空化的发生，延长阀内件的使用寿命。采用不平衡式单座式，阀心与阀座的接合面的紧密配合确保了极低的泄漏。此种内件结构适合于各种易产生阻塞流造成气蚀的工艺流体的工况。不平衡内件适合规格口径较小的阀门。（大口径规格请参阅L40800）◆控制阀参数说明阀内件特点:笼套导向不平衡内件笼压式阀座快拆式结构迷宫式垫片阀笼组合阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSV（标准型，金属阀座）部件名称可选用材料流量特性:等百分比直线ASTMA216WCB/WCCASTMA217WC6/WC9与管道连接方式:法兰式对焊式阀体ASTMA105可调比:30:1上阀盖ASTMA351CF8/CF3/CF8M/CF3MASTMA182F304/F316/F316L◆法兰连接形式标准法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ASTMA182F304/F316/F316L阀芯ASTMA276410/420ANSIB16.5对焊式:GB/T9124-2000/ANSIB16.25硬：ASTMA182F304/F316/F316L阀座ASTMA276410/420◆泄漏量执行标准:ANSIB16.10417-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆适配直行程执行机构:a.气动薄膜执行机构（详见30-31P）ASTMA182F304/F316/F316L阀笼ASTMA276410/420b.气动活塞执行机构（详见30-31P）c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡式迷宫式多级降压控制阀BEIERControlValve-GYL20800SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K2018419420618433444552130959595228362490---1302518419721018433444552130100100100235370495---1304022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16323220251681.5---16404032352520102---165050465525154---166565758540208101680801101354061---161001001852104081.5---16102---1625154---16208101625131616 不平衡式笼套多级降压控制阀BEIERControlValve-GYL20900Series尺寸规格范围:3/4"~4"DN20~DN100压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L20900采用多孔式笼套组合结合不平衡式内件的设计，根据介质工艺参数的要求，设计多个不同的降压笼套组合而成的一种多级降压内件，使流体从接触的第一只降压笼套开始，消耗能量，经过多个降压笼套逐步降低流体压力以达到预防闪蒸，空化现象气蚀的发生，增长阀内件的使用寿命。采用不平衡式单座式，阀心与阀座的接合面的紧密配合确保了极低的泄漏。此种内件结构适合于各种易产生阻塞流造成气蚀的工艺流体的工况。不平衡内件适合规格口径较小的阀门。（大口径规格请参阅L40900）◆控制阀参数说明阀内件特点:笼套导向不平衡内件笼压式阀座多孔式阀笼组合快拆式结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSV（标准型，金属阀座）流量特性:等百分比直线部件名称可选用材料与管道连接方式:法兰式对焊式ASTMA216WCB/WCCASTMA217WC6/WC9可调比:50:1阀体ASTMA105上阀盖ASTMA351CF8/CF3/CF8M/CF3M◆法兰连接形式标准ASTMA182F304/F316/F316L法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ANSIB16.5ASTMA182F304/F316/F316L阀芯ASTMA276410/420对焊式:GB/T9124-2000/ANSIB16.25硬：ASTMA182F304/F316/F316L阀座ASTMA276410/420◆泄漏量执行标准:ANSIB16.10417-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆适配直行程执行机构:a.气动薄膜执行机构（详见30-31P）ASTMA182F304/F316/F316L阀笼b.气动活塞执行机构（详见30-31P）ASTMA276410/420c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡式笼套多级降压控制阀BEIERControlValve-GYL20900SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K2018419420618433444552130959595228362490---1302518419721018433444552130100100100235370495---1304022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16322025254081.5---164032352520102---165050465525154---166565758540208101680801101354061---161001001852104081.5---16102---1625154---16208101625131616 平衡式笼式双座控制阀BEIERControlValve-GYL40500Series1尺寸规格范围:1/2"~16"DN40~DN400压力等级范围:ANSI150~900#PN1.6~PN16.0Mpa◆L-40500采用套筒导向结构，压力平衡式阀芯，是为重负荷工况而设计的，采用双阀座密封，应用于泄漏要求不高的场合。阀体结构紧凑，流体通道呈S流线型，在结构上设有改善套筒周围流体平稳流动的导流翼，优点是压降损失小、流通量大、可调范围广，流量特性精度高。阀芯利用压力平衡结构，通过较小的执行机构推力就可控制高压差工况，广泛应用于要求动态稳定性好、高低温、高压管线的流体控制。笼式导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换内件，维修效率高，节约人力和时间。流量系数大、可调比大。平衡型阀芯设计确保所需执行机构推力最小，节约成本。◆控制阀参数说明阀内件特点:双阀座结构套筒导向平衡内件分体式或整体式标准阀笼阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSIV（标准型，金属阀座）流量特性:等百分比直线部件名称可选用材料与管道连接方式:法兰式对焊式可调比:50:1ASTMA216WCB/WCCASTMA217WC6/WC9阀体ASTMA105◆法兰连接形式标准上阀盖ASTMA351CF8/CF3/CF8M/CF3M法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ASTMA182F304/F316/F316LANSIB16.5ASTMA182F304/F316/F316L阀芯对焊式:GB/T9124-2000/ANSIB16.25ASTMA276410/420硬：ASTMA182F304/F316/F316L◆泄漏量执行标准:ANSIB16.104阀座ASTMA276410/42017-4PHASTMA276410/420◆适配直行程执行机构:阀杆ASTMA276F304/F316/F316La.气动薄膜执行机构（详见30-31P）b.气动活塞执行机构（详见30-31P）阀笼ASTMA351CF8/CF3/CF8M/CF3Mc.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 平衡式笼式双座控制阀BEIERControlValve-GYL40500SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K4022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P，DN300口径以上的外型尺寸请咨询贝尔公司工程师。额定CV值及行程公称通径节流面额定RatedCV行程公称通径节流面额定RatedCV行程Valvesize相对尺寸StrokeValvesize相对尺寸Stroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---25656575854081.5---25808011013540102---2510010018521040154---251251252983456040208102515015038546660251316252002006507356032202525250250960100010040323525300300130015001005050465525 平衡式笼式单座控制阀BEIERControlValve-GYL40600Series1尺寸规格范围:1/2"~16"DN40~DN400压力等级范围:ANSI150~600#PN1.6~PN6.4Mpa◆L-40600采用套筒导向结构，压力平衡式阀芯，是为重负荷工况而设计的，利用平衡密封环更替上阀座使双阀座变为一个阀座，应用于泄漏要求高的场合。阀体结构紧凑，流体通道呈S流线型，在结构上设有改善套筒周围流体平稳流动的导流翼，优点是压降损失小、流通量大、可调范围广，流量特性精度高。阀芯利用压力平衡结构，通过较小的执行机构推力就可控制高压差条件，广泛应用于要求动态稳定性好、中低温、中低压管线的流体控制。密封性能好、允许压差大。笼式导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换内件，维修效率高，节约人力和时间。流量系数大、可调比范围大。平衡型阀芯设计确保所需执行机构推力最小，节约成本。◆控制阀参数说明阀内件特点:单阀座结构带平衡密封环套筒导向平衡式内件标准分体式阀笼/标准一体式阀笼阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-60C~250C阀杆密封型式:普通式标准填料密封波纹管密封部件名称可选用材料标准泄漏等级:CLASSV（标准型，金属阀座）ASTMA216WCB/WCCASTMA217WC6/WC9CLASSVI（可选型，软阀座）阀体ASTMA105流量特性:等百分比直线上阀盖ASTMA351CF8/CF3/CF8M/CF3M与管道连接方式:法兰式对焊式ASTMA182F304/F316/F316L可调比:50:1ASTMA182F304/F316/F316L阀芯◆法兰连接形式标准ASTMA276410/420法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97硬：ASTMA182F304/F316/F316LANSIB16.5ASTMA276410/420阀座对焊式:GB/T9124-2000/ANSIB16.25软：PTFE/PPL◆泄漏量执行标准:ANSIB16.10417-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆适配直行程执行机构:a.气动薄膜执行机构（详见30-31P）阀笼ASTMA351CF8/CF3/CF8M/CF3Mb.气动活塞执行机构（详见30-31P）平衡密封环PTFE/PPLc.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 平衡式笼式单座控制阀BEIERControlValve-GYL40600SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K4022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：DN300口径以上的外型尺寸请咨询贝尔公司工程师。额定CV值及行程公称通径节流面额定RatedCV行程公称通径节流面额定RatedCV行程Valvesize相对尺寸StrokeValvesize相对尺寸Stroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---25656575854081.5---25808011013540102---2510010018521040154---251251252983456040208102515015038546660251316252002006507356032202525250250960100010040323525300300130015001005050465525 平衡式降噪控制阀BEIERControlValve-GYL40700Series1尺寸规格范围:1/2"~12"DN40~DN300压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L-40700采用套筒导向型设计，平衡型阀芯，是一种动态稳定性好，适合苛刻工况条件的高性能控制阀。在这种结构中，流体通常是从笼外流向笼内，这样喷射冲击和紊流就被控制在阀笼内。从而形成一个稳定点的下有流体，减小了大规模分离效应，并在阀出口形成一个紊流较小的流体。因此声频系数减小并改变了所产生噪音的频谱。这两项与普通控制阀相比较可使噪音减小15~20分贝。通过减小阀笼上的钻孔直径，还可以进一步降低噪音，这种结构称为单级多孔式(SS)，可以再降低噪音5分贝。L-40700采用多孔式套筒代替了标准型套筒，因此除了套筒结构以外，其余零件都能与L-40600系列互换。◆控制阀参数说明阀内件特点:套筒导向型平衡式内件多孔式多级降压阀笼普通双座式或平衡密封环单座结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封部件名称可选用材料高温型填料密封波纹管密封标准泄漏等级:CLASSIV（金属阀座，不带平衡密封环）ASTMA216WCB/WCCASTMA217WC6/WC9阀体ASTMA105CLASSV（金属阀座，带平衡密封环）流量特性:等百分比直线上阀盖ASTMA351CF8/CF3/CF8M/CF3M与管道连接方式:法兰式对焊式ASTMA182F304/F316/F316L可调比:50:1ASTMA182F304/F316/F316L阀芯ASTMA276410/420◆法兰连接形式标准法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97硬：ASTMA182F304/F316/F316L阀座ANSIB16.5ASTMA276410/420对焊式:GB/T9124-2000/ANSIB16.2517-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆泄漏量执行标准:ANSIB16.104ASTMA182F304/F316/F316L◆适配直行程执行机构:阀笼ASTMA276410/420a.气动薄膜执行机构（详见30-31P）平衡密封环PTFE/PPLb.气动活塞执行机构（详见30-31P）c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 平衡式降噪控制阀BEIERControlValve-GYL40700SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K4022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径节流面额定RatedCV行程公称通径节流面额定RatedCV行程Valvesize相对尺寸StrokeValvesize相对尺寸Stroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---25656575854081.5---25808011013540102---2510010018521040154---251251252983456040208102515015038546660251316252002006507356032202525250250960100010040323525300300130015001005050465525 平衡迷宫式多级降压控制阀BEIERControlValve-GYL40800Series1尺寸规格范围:1/2"~12"DN40~DN300压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L40800采用迷宫式阀笼接合压力平衡式阀心的设计，由多个同轴表面分布着迷宫曲径的圆柱盘（层）叠合组成，根据介质工艺参数的不同，设计多个不同迷宫曲径规格与叠合层数组合成阀笼，阀笼将总的流路分成许多细小与迂回甚至台阶状分布的节流通路，迫使流体不断地改变流向与流通面积等逐步降低流体压力，以达到预防闪蒸，空化现象的发生，延长阀内件的使用寿命。此种内件结构适合于各种易产生阻塞流造成蚀的工艺流体的工况。采用平衡式内件可选取：1.笼式单座式（泄漏级别高使用温度范围小）2.笼式双座式（泄漏级别低使用温度范围大）◆控制阀参数说明阀内件特点:套筒导向型迷宫垫片式阀笼平衡式内件（可选择不平衡式内件）普通双座式或带平衡密封环单座结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封部件名称可选用材料标准泄漏等级:CLASSIV（金属阀座，不带平衡密封环）CLASSV（金属阀座，带平衡密封环）ASTMA216WCB/WCCASTMA217WC6/WC9阀体ASTMA105流量特性:等百分比直线与管道连接方式:法兰式对焊式上阀盖ASTMA351CF8/CF3/CF8M/CF3M可调比:30:1ASTMA182F304/F316/F316LASTMA182F304/F316/F316L◆法兰连接形式标准阀芯ASTMA276410/420法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97硬：ASTMA182F304/F316/F316LANSIB16.5阀座ASTMA276410/420对焊式:GB/T9124-2000/ANSIB16.2517-4PHASTMA276410/420阀杆ASTMA276F304/F316/F316L◆泄漏量执行标准:ANSIB16.104ASTMA182F304/F316/F316L◆适配直行程执行机构:阀笼ASTMA276410/420a.气动薄膜执行机构（详见30-31P）平衡密封环PTFE/PPLb.气动活塞执行机构（详见30-31P）c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 平衡式迷宫控制阀BEIERControlValve-GYL40800SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K4022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径节流面额定RatedCV行程公称通径节流面额定RatedCV行程Valvesize相对尺寸StrokeValvesize相对尺寸Stroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---25656575854081.5---25808011013540102---2510010018521040154---251251252983456040208102515015038546660251316252002006507356032202525250250960100010040323525300300130015001005050465525 不平衡笼套组合多级降压控制阀BEIERControlValve-GYL40900Series1尺寸规格范围:1/2"~12"DN40~DN300压力等级范围:ANSI150~2500#PN1.6~PN42.0Mpa◆L40900采用多孔式套筒组合设计，根据介质工艺参数的要求，设计多个不同的降压笼套组合而成的一种多级降压内件，使流体从接触的第一只降压笼套开始，消耗能量，经过多个降压笼套逐步降低流体压力以达到预防闪蒸，空化现象的发生，延长阀内件的使用寿命。此种内件结构适合于各种易产生阻塞流造成蚀的工艺流体的工况。不平衡内件适合规格口径较小的阀门。采用平衡式内件可选取：1.笼式单座式（泄漏级别高使用温度范围小）2.笼式双座式（泄漏级别低使用温度范围大）◆控制阀参数说明阀内件特点:顶部导向不平衡内件笼压式阀笼双阀芯泄压式快拆结构阀体类型:直通式角式z形上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSIV（金属阀座，不带平衡密封环）部件名称可选用材料CLASSV（金属阀座，带平衡密封环）流量特性:等百分比直线ASTMA216WCB/WCCASTMA217WC6/WC9阀体ASTMA105与管道连接方式:法兰式对焊式可调比:50:1上阀盖ASTMA351CF8/CF3/CF8M/CF3MASTMA182F304/F316/F316L◆法兰连接形式标准ASTMA182F304/F316/F316L阀芯法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ASTMA276410/420ANSIB16.5硬：ASTMA182F304/F316/F316L阀座对焊式:GB/T9124-2000/ANSIB16.25ASTMA276410/42017-4PHASTMA276410/420阀杆◆泄漏量执行标准:ANSIB16.104ASTMA276F304/F316/F316LASTMA182F304/F316/F316L◆适配直行程执行机构:阀笼ASTMA276410/420a.气动薄膜执行机构（详见30-31P）平衡密封环PTFE/PPLb.气动活塞执行机构（详见30-31P）c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 不平衡笼套组合多级降压控制阀BEIERControlValve-GYL40900SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600H1H2ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K4022223525123840755068130111111111280415590---1305025426728626243256583130130130130305440610---1306527629231130750771093130140140140360485760---1308029831733731951972098130155155155380510780---130100352368394351551750117130175175175415540815---130125403425460403660880133160200200200470685950---1601504514735084447049301501602402402405357001020---1602005435686105177779801861602982982986308001050---1602506737007706328821030245165------------------------3007377758197139631080248180------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径节流面额定RatedCV行程公称通径节流面额定RatedCV行程Valvesize相对尺寸StrokeValvesize相对尺寸Stroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---25656575854081.5---25808011013540102---2510010018521040154---251251252983456040208102515015038546660251316252002006507356032202525250250960100010040323525300300130015001005050465525 三通合/分流控制阀BEIERControlValve-GYL43500Series尺寸规格范围:3/4"~12"DN20~DN300压力等级范围:ANSI150~600#PN1.6~PN6.4Mpa◆L43500直行程三通合/分流控制阀采用双阀心与阀座导向结构，针对几条流路介质聚集与分开进行调节控制，两路流道进，一路流道出称为三通合流，相反，一路流道进，两路流道出称为分流。标准合/分流路设计为不平衡式双座内件结构。同时可采用平衡内件形式，有效降低介质压差造成的不平衡力。改变节流面面积大小，从而控制由任意流路合流或分流构成的均分流量的调节或截止功能，也可根据工况采用降噪、防气蚀等特殊阀笼内件。（具体内件说明请参阅相关内件结构控制阀）◆控制阀参数说明阀内件特点:双阀座结构阀座导向内件阀体类型:三通式上阀盖型式:常温标准型高温散热型低温伸长型oo温度范围:-196C~538C阀杆密封型式:普通式标准填料密封高温型填料密封波纹管密封标准泄漏等级:CLASSIV（标准型，金属阀座）流量特性:等百分比直线与管道连接方式:法兰式对焊式可调比:50:1部件名称可选用材料ASTMA216WCB/WCCASTMA217WC6/WC9◆法兰连接形式标准阀体ASTMA105法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97上阀盖ASTMA351CF8/CF3/CF8M/CF3MANSIB16.5ASTMA182F304/F316/F316L对焊式:GB/T9124-2000/ANSIB16.25ASTMA182F304/F316/F316L阀芯ASTMA276410/420◆泄漏量执行标准:ANSIB16.104硬：ASTMA182F304/F316/F316L阀座ASTMA276410/42017-4PHASTMA276410/420◆适配直行程执行机构:阀杆ASTMA276F304/F316/F316La.气动薄膜执行机构（详见30-31P）注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。b.气动活塞执行机构（详见30-31P）c.电动执行机构d.电液动执行机构 三通合/分流控制阀BEIERControlValve-GYL43500SeriesBEIERBEIERBEIER散热型波纹管式阀体结构尺寸直通式阀体结构阀门LH尺寸(DN)ANSI150ANSI300ANSI600H1H2PN16PN40PN64标准型散热型波纹管JIS10KJIS30KJIS40K20184194206248298410117130251841972102633144251321304022223525131848663014813050254267286338507640160130652792923113985988001851308029831733745065085019813010035236839449569589526013012540342546058084010603101601504514735085908501080295160200543568610735995119540516025067370077087511251375520165300737775819105013001420570180额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16323220251681.5---16404032352520102---165050465525154---166565758540208101680801101354061---161001001852104081.5---1612512529834560102---161501503854666025154---1620020065073560208101625025096010001002513161630030013001500100 低温控制阀BEIERControlValve-GYL20230Series尺寸规格范围:3/4"~12"DN20~DN300压力等级范围:ANSI150~900#PN1.6~PN16.0Mpa◆L20230型低温控制阀，采用阀座导向型不平衡内件结构，有极佳的动态稳定性与阀座密封性能。阀杆密封采用波纹管密封与标准填料函密封双重措施，在深冷工况下不受低温介质的影响而有效保证阀杆的绝对密封性与稳定的动作灵敏性。阀体及相关材质采用耐深冷低温的奥式体不锈钢或铝镁合金，保证阀体在深冷工况的强度。阀座导向型不平衡快拆式内件结构，DN100口径以下可选用外抽式上阀盖结构，使低温阀在线维护极具的方便。根据工况可选择平衡式内件，或降噪、防气蚀等特殊阀笼内件。（具体内件说明请参阅相关内件结构控制阀）◆控制阀参数说明阀内件特点:阀座导向型不平衡内件快拆式结构笼压式阀座（针对不锈钢阀体）深冷环境下配合的阀座（铝合金阀体）外抽式上阀盖内件（DN100口径以下可选）阀体类型:直通式角式z形上阀盖型式:伸长型内件外抽式伸长型oo温度范围:-196C~300C阀杆密封型式:普通式标准填料密封波纹管密封标准泄漏等级:CLASSV（标准型，金属阀座）CLASSVI（DN100口径以下可选，软阀座）流量特性:等百分比直线与管道连接方式:法兰式对焊式可调比:50:1部件名称可选用材料◆法兰连接形式标准ASTMA351CF8/CF8MASTMA182F304/F316法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97阀体5083II铝合金/5052铝合金ANSIB16.5上阀盖ASTMA351CF8/CF8MASTMA182F304/F316对焊式:GB/T9124-2000/ANSIB16.25阀芯ASTMA182F304/F316/F316L◆泄漏量执行标准:ANSIB16.104阀座ASTMA182F304/F316/F316L◆适配直行程执行机构:阀杆17-4PHASTMA276F316/F316La.气动薄膜执行机构（详见30-31P）阀笼ASTMA351CF8/CF8Mb.气动活塞执行机构（详见30-31P）波纹管316c.电动执行机构注：特殊合金材料未在列表中表述，如需了解请咨询贝尔公司工程师。d.电液动执行机构 低温控制阀BEIERControlValve-GYL20230SeriesBEIER阀体结构尺寸低温直通式阀体结构低温角式阀体结构阀门LHLH尺寸(DN)ANSI150ANSI300ANSI600DH2ANSI150ANSI300ANSI600DH2PN16PN40PN64L1=500L1=600L1=700PN16PN40PN64L1=500L1=600L1=700JIS10KJIS30KJIS40KJIS10KJIS30KJIS40K20184194206648748848290130767676672772872290130251841972106487488482901307676766727728722901304022223525168678688633513083838369979989929013050254267286691791891370130102102102718818918335130652762923117478479474101301461461467978979974101308029831733775185195144013015915915981591510154401301003523683947638639634901301781781788349341034440130125403425460806906100656016021621621689499410945601601504514735088299291029630160254254254932103211325601602005435686108519511051760160------------------------注：CLASS900#或PN10.0以上规格压力外型尺寸详见34P。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16323220251681.5---16404032352520102---165050465525154---166565758540208101661---1680801101354081.5---1610010018521040102---161251252983456025154---161501503854666020810162513161620020065073560 不平衡式全衬氟控制阀BEIERControlValve-GYL21241CSeries尺寸规格范围:4"~12"DN100~DN300压力等级范围:ANSI150#PN1.6Mpa◆L21241C直行程内衬控制阀，采用阀体与内件全部衬氟结构，有效阻隔了腐蚀介质对阀体中所有金属材料的腐蚀。金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，增长内衬材料的使用寿命与性能。阀杆密封采用RTFE波纹管密封与V型PTFE填料两种组合密封，完全消除了介质从阀杆处向外的泄漏。不平衡式全衬氟控制阀特别针对低压常温工况下极具强腐蚀的介质的使用。◆控制阀参数说明阀内件特点:不平衡式阀芯内衬密座波纹管阀杆密封全包衫阀芯阀体类型:直通式角式z形上阀盖型式:波纹管伸长型oo温度范围:-45C~150C阀杆密封型式:普通式标准填料密封波纹管密封标准泄漏等级:CLASSVI（可选型，软阀座）流量特性:等百分比直线与管道连接方式:法兰式可调比:50:1部件名称可选用材料阀体ASTMA216WCB◆法兰连接形式标准上阀盖法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97ANSIB16.5阀芯ASTMA182F304对焊式:GB/T9124-2000/ANSIB16.25阀座PTFE/PPL◆泄漏量执行标准:ANSIB16.104阀杆17-4PHASTMA276F304◆适配直行程执行机构:波纹管PTFE/PPLa.气动薄膜执行机构（详见30-31P）b.气动活塞执行机构（详见30-31P）c.电动执行机构d.电液动执行机构 不平衡式全衬氟控制阀BEIERControlValve-GYL21241CSeries阀体结构尺寸阀门尺寸LHH1(DN)201802751302518532513040220350130502504051306527543513080300460130100350530130125410570160150480610160200600700160注：DN200口径以上的外型尺寸请咨询贝尔公司工程师。额定CV值及行程公称通径阀芯尺寸额定RatedCV行程公称通径阀芯尺寸额定RatedCV行程ValvesizePlugsizeStrokeValvesizePlugsizeStroke(mm)(mm)EQ%Linear(mm)(mm)(mm)EQ%Linear(mm)61---16323220251681.5---16404032352520102---165050465525154---166565758540208101680801101354061---161001001852104081.5---1612512529834560102---161501503854666025154---1620020065073560208101625025096010001002513161630030013001500100 直行程多弹簧式气动执行机构BEIERControlValve-GYL-L400/600Series配置阀门规格范围:3/4"~12"DN20~DN300输入推力:1286~73250N◆L400系列直行程多弹簧薄膜式气动执行机构，具有重量轻、体积小、性能高、安装方便等特点。通过薄膜片密封，使气源压力作用在托盘的同时，压缩弹簧上产生移动，气源压力作用在托盘有效面积上产生推力带动推杆或上或下移动。在无气源压力时，弹簧回复释放推力产生移动，带动推杆或上或下移动。◆根据托盘有效面积与移动的行程，此气动驱动器规格为：托盘直径行程气开式气关式（mm）（mm）20016L452L46220025L453L46325540L454L46433560L455L465410100L456L466◆L600系列直行程多弹簧活塞式气动执行机构，分为单作用和双作用两种作用方式，输出推力大等特点。通过活塞密封环做为密封，使气源压力作用在活塞上，同时压缩弹簧产生移动，气源压力作用在活塞有效面积上产生的推力带动推杆或上或下移动。在无气源压力时，弹簧回复释放推力产生移动，带动推杆或上或下移动。L600系列包括不配置弹簧的双作用气动驱动器，由两边气源，一边进气，一边排气，进气气源压力作用在活塞有效面积上产生的推力带动推杆或上或下移动。◆根据活塞面积与移动的行程，此气动驱动器规格为：带弹簧单作用无弹簧活塞直径行程（mm）（mm）气开式气关式双作用21025L653L663L69327040L654L664L69336560L655L665L693460100L656L666L693 直行程多弹簧式气动执行机构BEIERControlValve-GYL-L400/600SeriesCBD旁式手操机构BAA顶装手操机构顶装手操机构L400系列气动执行机构外型尺寸与推力值◇=最少气源压力◆=弹簧压力范围H1输出推力N（最少输出值）执行机构L1HD1D2◇240KPa◇320KPa规格气开气关◆40--200KPa◆80--240KPaL40229034556M14×1.514015512862512L40329037056M14×1.514016012862512L40436043568M20×1.514317519633925L40547058880M24×1.516823034196839L40659072590M33×2.0181280502410048L600系列气动执行机构外型尺寸与推力值H1单作用输出推力N双作用输出推力N执行机构L1HD1D2弹簧压力范围：120--360KPa规格气开气关气源压力：500KPa弹簧复位推力气源作用推力L60329039556M20×1.51401604020603016700L60436546568M20×1.51401806500977027100L60547562580M24×1.5170230107001610044860L60659080090M33×2.0181280177003800073250说明：1.弹簧复位推力为弹簧起点力即弹簧在预压缩下的产生的推力。2.气源作用力为气源作用（采用标准气源压力：500KPa）下克服弹簧力后产生的推力，气源作用力大小与作用的汽源压力有关。手操机构的外型尺寸顶装式旁装式手操机构规格配套执行机构规格AB手操机构规格配套执行机构规格CDL402/L602260300L402/L602225200D3#P3#L403/L603260300L403/L603225200D4#L404/L604310400P4#L404/L604230300D5#L405/L605380400P5#L405/L605265400D6#L406/L606430400------------ 法兰连接尺寸BEIERControlValvePN16阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度fn-Фz(DN)DKdC203/410575551624-Ф1425111585651824-Ф141401/2145110852034-Ф185021601251002234-Ф181652/21801451202434-Ф188031951601352438-Ф1810042151801552638-Ф18PN1612552452101852838-Ф1815062802402102838-Ф23BEIER200833529526530312-Ф232501040535532032312-Ф253001246041037532412-Ф25注：PN16表示JB/T79.1-94PN1.6MpaPN40阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度f2fYn-Фz(DN)DKdC203/410575551642514-Ф1425111585651642584-Ф141401/2145110851843764-Ф185021601251002043884-Ф181652/218014512022431108-Ф1880319516013524431218-Ф181004230190160264.531508-Ф23PN401255270220188284.531768-Ф251506300250218304.532048-Ф25BEIER2008375320282384.5326012-Ф3025010445385345424.5331312-Ф3430012510450408464.5436416-Ф34注：PN40表示JB/T79.2-94PN4.0MpaPN64阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度f2fYn-Фz(DN)DKdC203/412590682042514-Ф18251135100782242584-Ф181401/2165125952443764-Ф235021751351052643884-Ф231652/220016013028431108-Ф2380321017014030431218-Ф23PN641004250200168324.531508-Ф251255295240202364.531768-Ф301506340280240384.532048-Ф34BEIER2008405345300444.5326012-Ф3425010470400352484.5331312-Ф4130012530460412544.5436416-Ф41注：PN64表示JB/T79.2-94PN6.4Mpa 法兰连接尺寸BEIERControlValve150LB阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度fn-Фz(DN)DKdC203/41007043131.64-Ф1625111079.55114.51.64-Ф161401/213098.57317.51.64-Ф16502150120.59219.51.64-Ф181652/2180139.510522.51.64-Ф18803190152.5127241.64-Ф181004230190.5157.5241.68-Ф18150LB1255255216186241.68-Ф221506280241.521625.51.68-Ф22BEIER2008345298.5270291.68-Ф222501040536232430.51.612-Ф2630012485432381321.612-Ф26注：150LB表示HG20618-94150LB(ANSIB16.5)300LB阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度fn-Фz(DN)DKdC203/412082.543161.64-Ф18251125895117.51.64-Ф181401/2155114.573211.64-Ф225021651279222.51.68-Ф181652/219014910525.51.68-Ф22803210168.5127291.68-Ф221004255200157.5321.68-Ф22300LB1255280235186351.68-Ф221506320270216371.612-Ф22BEIER200838033027041.51.612-Ф2625010445387.5324481.616-Ф3030012520451381511.616-Ф33注：300LB表示HG20618-94300LB(ANSIB16.5)600LB阀体端面法兰连接尺寸公称法兰螺栓孔密封面法兰通径NPS外圆中心距直径厚度fn-Фz(DN)DKdC203/412082.543166.44-Ф18251125895117.56.44-Ф181401/2155114.573216.44-Ф225021651279222.56.48-Ф181652/219014910525.56.48-Ф22803210168.5127296.48-Ф221004275216157.538.56.48-Ф26600LB125533026718644.56.48-Ф29.51506355292216486.412-Ф30BEIER200842034927055.56.412-Ф332501051043232463.56.416-Ф3630012560489381676.420-Ф36注：600LB表示HG20618-94600LB(ANSIB16.5) 法兰连接尺寸BEIERControlValve焊接端部尺寸公称尺寸DN506580100150200250300350400≥500A627591117172223278329360413---﹢2.5﹢4A的偏差---﹣1﹣7B的偏差±0.8±1.5±1.5A—焊接端的公称外径B—管道的公称内径t—管道的工程壁厚注:如客户没有特殊要求，对焊接坡口加工按GB/T1224中规定尺寸执行。（如图焊接端坡口）焊接端坡口b.管道壁厚t＞22mm的焊接端a.管道壁厚t≤22mm的焊接端高压阀体结构长度尺寸直通式阀体结构角式阀体结构阀门尺寸LL(DN)ANSI900ANSI1500ANSI2500ANSI900ANSI1500ANSI2500403333333581901901905037537543723023023065410410442270270340804404604983003004201005105305664004005351507157708205105105202008549111279675675835注：列表中未列出的阀门规格尺寸，如需了解请咨询贝尔公司工程师。 BEIER控制阀型号编制及说明本体部执行机构本体部编制及说明1234控制阀大类控制阀类别流通型式GYL系列阀内件代号代号代号代号2不平衡式内件系列1直通结构1螺纹拧入式阀座L直行程控制阀4平衡式内件系列2角式结构2笼套压入式阀座6连接型式3三通结构5上阀盖形式代号3双阀芯泄压式代号4Z型结构1法兰式4切断型1标准型2对夹式3对焊式7内件补充说明5套筒双阀座2散热型代号4螺纹式R软密封6套筒单阀座3低温加长型8多级降压级别Y硬密封7多孔式阀笼结构4波纹管密封型代号Ⅱ2级降压S阀座导向型8迷宫式阀笼结构5夹套型Ⅲ3级降压C衬氟9多级降压式结构Ⅳ4级降压H三通合流Ⅴ5级降压F三通分流Ⅵ6级降压Ⅶ7级降压9特殊要求填写Ⅷ8级降压代号执行机构编制及说明♦直行程执行机构101112直行程薄膜式13执行机构大类作用形式弹簧范围代号代号代号气缸规格规格代号5单作用气开式22002#C80-240KpaL4直行程薄膜式6单作用气闭式32003#N120-360Kpa7双作用带紧急切断42804#14L6直行程气缸式手操机构8双作用带紧急打开53605#代号9双作用64606#P旁式结构D顶式结构注：如选用电动执行机构，10-14项直接填写执行机构型号。 注：本产品可能在未预告的情况下进行规格变更，恕不另行通知。该目录中产品的颜色由于印刷原因，可能与实际产品不符，以实际产品为准。请在购买前详细咨询。全国免费咨询电话：4008110110-801地址：浙江省瑞安市塘下镇小南山工业区电话：0577-6539910025657666传真：0577-65370559邮箱：zj_beier@163.com网址：www.gy-auto.com
