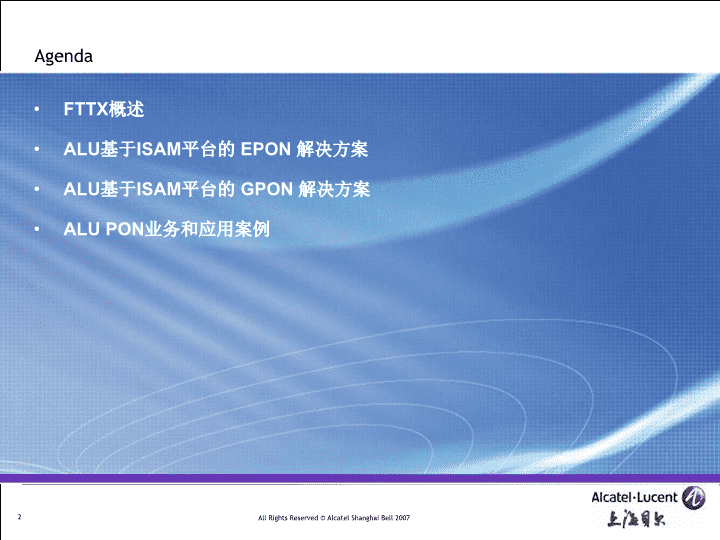

STS宋晓辉2008/10上海贝尔阿尔卡特PON解决方案 AgendaFTTX概述ALU基于ISAM平台的EPON解决方案ALU基于ISAM平台的GPON解决方案ALUPON业务和应用案例2 1FTTX概述3 FTTX市场发展：业务和市场驱动力日趋明显市场驱动可持续发展日趋重视节约综合投资成本高品质宽带生活需求房地产竞争加剧光进铜退/网络改造业务驱动NGNVoIP全业务综合接入智能家庭网络高速互联网IPTV/HDTVFTTX4 顺应宽带网络发展－“光进铜退”大势所趋更宽的带宽带宽(Mbps)VDSLxDSL演进ADSL2+ADSL距离(km)81510024更进一步的光纤覆盖FTTN(光纤到节点）)FTTC(光纤到配线柜)FTTB(光纤到大楼)FTTU(光纤到单元)端局POP点下移：用户服务区<1公里逐步推进光纤到户PON技术是最佳的选择网络发展的最终趋势5 PON基础下行流量为点到多点通信任何人能看到任何事使用ＡＥＳ加密的安全措施上行流量为多点对单点通信没有安全问题但谁是下一个信道使用者呢?需要接入控制机制TDMAOLTONT-BONT-CONT-AABCABCABCABCABCOLTONT-BONT-CONT-ABABCCAABCSubscribers6 无源光网络PON标准概览PON=ATMPON,BroadbandPON,GigabitPONandEthernetPONAPON,BPON和GPON是ITU-T标准:由全业务接入组织（FSAN)发起:主要成员包括主流电信运营商（ILECs）和设备，器件制造商主流电信运营商提出关于PON的技术需求(传输的能力，管理，..)FSAN提出建议并提交给ITU-T组织进行标准化技术实现要求较高，对多业务的支持能力非常的强EPON是IEEE标准：由最后一英里的以太网（EFM)组织定义标准制定的参与者范围很广，主要是设备制造商EPON协议已经由802.3ah完成技术实现较为简单7 PON与其他光接入技术的比较Point-to-PointActiveEthernetxPONEthernetswitchCentralOfficeAccessloopHomeMoredistributedMoreconcentratedIPIPEthernetswitchEthernetswitchPONOLTOpticalsplitterIPPTP点—点链路−N条光纤馈线−2N个光收发器ACTIVEETHERNET在临近集中交换+1条光纤馈线−现场供电交换机房−2N+2个光收发器PTMP点—多点PON+1条光纤馈线+不需现场供电+N+1个光收发器Splicing8 2ALU基于ISAM平台的EPON解决方案9 EPONFTTU架构EPONOLTNxGigENetworkCoreCentralOfficeFiberDistributionEthernetSwitch1:32or1:64OpticalsplitterIPtodatanetworkToOSSEMSOpticalTerminationCustomerNetworkGE-ONTIndoorResidentialGE-ONTIndoorSmallOfficeHomeOfficeSmallBusiness点对多点的光纤传输和接入技术下行采用广播方式、上行采用时分多址方式动态带宽分配(DBA)组网拓扑：可以灵活地组成树型、星型、总线型等节省光缆资源(单纤)、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低10 ISAMFD平台：Flexible,High-density&FutureProof1.丰富的业务接入能力--铜线/光纤/语音VDSL2/ADSL2+/ADSL2EPON/PTPfiberISAM语音2.灵活的密度7302为18业务槽,7330为10业务槽NT冗余槽可用为业务槽NT扩展槽可用为业务槽112234434.面向未来的设计可支持未来更大容量的交换矩阵同机框可混插未来更高密度板卡7302ISAM7330ISAMFTTN3.高交换容量5Gbps每业务槽48Gbps交换矩阵160Gbps背板容量11 16p100FxP2pActiveEth48pVDSL2VoiceServer48pPOTSTermination24pISDNTerminationSplitters48pMulti-DSL24pSHDSL.bisDSLVoiceFiber4pEPONISAMFD平台：丰富的业务板卡类型，涵盖DSL,语音，光接入7302ISAM7330ISAMFTTN可以在任何机框内混插任何板卡DSL,Fiber,Splitter,VoiceCards12 ISAMFD平台：硬件架构介绍LTLTLTLTLTLTLTLTLTLTLTLTLTLTLTLTNTANTB/LTNTIO/LTPWRDustfilterFanunitfiberconduct主控板NTA和NTB/LT1848G交换容量,2009年支持200G交换容量支持主备冗余2*GESFP(1000BASE-T/SX/LX/EX/ZX)用户板LT(1-16,17,18)16个槽位（可扩展到18个）4端口EPON板16端口100BASEFX板48端口VDSL2/ADSL2+/POTS板接口扩展板NTIO/LT176*GESFP(1000BASE-T/SX/LX/EX/ZX)13 ISAMFD平台:支持EPON接入，引领“光进铜退”基于成熟可靠的ISAM软硬件平台，加速EPON部署，同时便于操作和维护基于ALU全球PON研发团队加上ASB本地的研发，迅速支持本地用户的需求采用业界成熟的EPON芯片，和众多型号的ONU良好兼容采用网络处理器，支持对IP三层数据处理功能采用千兆以太交换芯片作为核心，实现多业务数据传输、交换和汇聚14 ISAMEPLT-A4端口EPON线路板卡每板卡支持4个EPON采用业界成熟的TeknovusTK3721EPON芯片支持1：64分光比,单系统最大支持4096个ONU/ONT支持IEEE802.3ahOAM支持IGMPPROXY/IGMPSNOOPING支持动态带宽分配（DBA)三层业务感知，可防止DOS攻击等主要特性：15 ISAMEPONONU—EONU400采用TeknovusTK3715作为主芯片可以安装在墙面，弱电箱或者放置于桌面4个(10/100M）以太网口支持IEEE802.3ahOAM支持IGMPSNOOPING支持动态带宽分配算法DBA支持802.1QVLAN,支持802.1P支持SP严格优先级调度高:3.3cm,宽:16.6cm,深:12.8cm主要特性：16 ISAMEPONONU—EONU800采用TeknovusTK3715作为主芯片可以安装在墙面，弱电箱或者放置于桌面或安装在楼道内支持数据和IPTV业务，提供8个10/100BaseT以太网接口支持IEEE802.3ahOAM支持IGMPSNOOPING支持动态带宽分配算法DBA支持802.1QVLAN,支持802.1P高:4.5cm，宽:27cm，深:14cm主要特性：17 3ALU基于ISAM平台的GPON解决方案18 目前GPON和EPON在线速/效率/传输距离/分光比的比较EPON在传输距离/分光比已经接近GPON的水平，但在线速和效率方面始终差距明显GPON:理论下行速率2.5G，上行速率1.25G下行带宽效率94%，上行带宽效率93%实际下行带宽2.3G，上行带宽1.1G分光比最大可达1:64传输距离20KM（分光比可达1：64）PayloadencapsulationOHDownstreamEPONGPON25%50%75%100%SchedulingOH:controlmessageLineCodingPayloadUpstreamEPONGPON25%50%75%100%SchedulingOH:framedelineationSchedulingOH:PHYburstOH16321632SchedulingOH:controlmessagePayloadencapsulationOHLineCodingPayloadSplitsEPON:理论下行速率1.25G，上行速率1.25G下行带宽效率73%，上行带宽效率61%实际上下行带宽不超过900M分光比最大为1：32（个别产品可支持1：64）传输距离10～20km（目前已有25dB20km的EPON光模块,但分光比仅能到1：16）GPON可提供的有效下行接入带宽是EPON的2.5倍，GPON为2300Mbps，EPON为900Mbps19 在实现QoS保证机制与DBA动态带宽分配机制的区别GPON采用类似ATM的QoS机制，比EPON控制/配置业务更精确和更灵活GPON-先进的机制，大量的资源基于T-CONT和逻辑端口port-id单根光纤支持2048个逻辑端口/业务采用类似于ATM的QoS机制动态的DBA带宽分配机制，带宽按时间片分配，精确控制ONU的受权带宽和受权周期保证了各业务的带宽和延时要求EPON-QoS机制严重不足基于LLID(1个ONU)单根光纤仅支持256个LLID采用IEEE802.1p优先级队列的QoS机制按队列优先级，简单带宽控制ALUGPON-1024个T-CONT,2048个GEMport/PON可以充分保证FTTB部署大端口MDU的每业务每用户的QoSEPON-每根光纤仅支持256个LLID队列，根本无法保证超过256个用户/业务时的QoS.20 符合ITUGPON标准的宽带光接入系统，延续阿尔卡特朗讯ISAM系列的技术和管理系统在一芯光纤上实现下行2.5Gb/s，上行1.2Gb/s采用GPON封装模式，非常高效的传输IP/以太网等业务每PON口支持64个用户（单纤），每线卡支持4个PON口类型齐全的ONU系列充分满足驻地或商业用户的需要已获取信息产业部入网证（2007/11/1)与多家软交换系统互通(H.248/SIP)与主流GPON厂家的OLT/ONU实现互通OLTS-M光线路终端室内型光网络单元FTTB/MDU光网络单元7342ISAMFTTU解决方案概述室外型光网络单元商用型光网络单元ONU光网络单元21 1领先的产品2全面的业务3卓越的部署前所未有的IPTV用户体验:分布式IGMP，三级复制架构支持全语音业务:Class-5和SIP/H.248支持传统业务:TDM,基站回程(2G/3G/WiMax)强大的处理能力和高系统密度:4PON/线卡,250Gb主控板,10G上联口门类齐全的ONU:MDU,商用型,支持SIP/H.248互通符合FSAN标准:GEM,DBA,AES加密,OMCI等充分验证的GPON系统:超过60商用项目,均为大规模部署在FSAN的互通规范框架内实现互通性5520AMS/5528WAM获得大规模部署的统一接入网管系统7342ISAMFTTU解决方案的价值体现22 7342ISAMFTTUOLT光线路终端-高密度、大容量宽带光接入系统1领先的产品4GPON口/线卡14个线卡/机框安装在标准的ETSI或19英寸机架端口密度:3584个用户/机框10Gbps数据吞吐量/GLT4线卡支持50G(EHNT-A)或者250G(EXNT-AFGU4.5版)主控板23 OLTS-M机框插槽布局图EHNT-48G主控板4端口GPON线卡ACU报警单元Connectorarea接插件区域线卡区域Fiberroutingarea光纤导槽Fantray风扇单元1领先的产品24 EHNT-B主控板EHNT-B版本主控板与EHNT-A版本相同的设计4xGigE端口1x10GigE端口48Gbps交换能力新增链路状态LEDEHNT-B采用eHCL总线设计支持流量负荷分担双主控板支持主备倒换和负荷分担1领先的产品25 EXNT-A主控板(250Gb/s处理能力)提供250Gb/s以太网交换能力，用于流量汇聚和L2/L3以太包线速交换支持802.1pQoS和IGMP组播22Gb/sWAN广域网处理能力提供2个GigE接口提供2个10GigE接口两块NT卡可配置为负荷分担方式，可实现500Gb/s交换矩阵，44Gb/sWAN处理能力支持基于802.3ad的实现跨GE链路和在NT卡之间的链路聚合功能与4端口线卡接口提供背板总线接口，传递10Gb/s（20Gb/s负荷分担）流量到每个线卡提供BITS接口用于网络同步，支持基于IEEE1588的网络同步2xGbE2x10GbE1领先的产品26 4PON口线卡(GLT4-A)提供下行2.5Gb/s和上行1.25Gb/s的线速通过10Gb/S的背板链路连接到每个主控板（20Gb/s负荷分担）提供28dB的链路损耗预算，接入范围可达20公里线卡内嵌以太网交换机，采用全无阻塞架构支持IGMPProxy/Snooping1领先的产品27 NEWNEW1领先的产品7342ISAMFTTUONU产品系列齐全的ONU类型满足多种用户的应用要求室内型ONU(I系列ONU)为室内使用设计，适合家居安装外形精致、小尺寸、轻重量主要有三种类型2个POTS,2个FE,可选1RF仅提供数据业务:2个FE或者2个GE2个POTS,4个GE,可选RF室外型ONU(O系列ONU)(单住户）主要为室外部署和家庭应用设计2或4个POTS,1或2个FE/GE,1个RF商用/SOHO型ONU(B系列ONU)主要为室外部署和企业应用设计8个POTS,1个GE,2个DS1或E1,1个RFMDUONU(O系列高集成度)(多住户）24个POTS,12个GE,可选RF,自散热24个VDSL2,1U高28 业内最小的GPON光网络单元占用很小的空间，仅有手掌大小已在全球规模部署可挂墙安装，或者自由摆放在桌面或者支架上提供2个GE（I-020G)或者2个FE接口(I-020E)支持基于IEEE802.1x的端口认证功能支持IEEE802.1P的QoS支持AES的加密算法支持IPTV,可配置的IGMP功能支持基于G.984.4的OMCI管理通道本地电源供电,典型功耗:6W可采用电池备份电源1领先的产品7342ISAMFTTUONU产品系列市面上体积最小的ONU,目前可提供GE端口小巧、精致的设计,是高档公寓或者高层建筑用户节省空间的理想之选高:2.29cm宽:16.51cm深:13.46cm重量:0.23kg29 4个GE(10/100/1000BASE-T自适应)2个POTSRJ-11接口可通过5528WAM网管系统进行远程管理IPTV，支持IGMPv3和IGMPv2双栈，频道切换流畅VoIP支持SIP和H.248协议28dB光线路损耗预算，接入范围可达20公里市电或者备用电池，典型功耗:9W1领先的产品7342ISAMFTTUONU产品系列:最新型的室内型ONU，提供4个GE和2个POTS可做为以太网业务的集线器，每个端口配置一种业务长:25.32cm宽:19.21cm深:4.18cm重量:1.2kg30 紧凑型三重播放室内光终端可挂墙安装，或者自由摆放在桌面或者支架上2个FE接口和2个POTSRJ-11接口可选RF视频同轴接口可通过5528WAM网管系统进行远程管理IPTV，支持IGMPv3和IGMPv2双栈，频道切换流畅VoIP支持SIP和H.248协议28dB光线路损耗预算，接入范围可达20公里市电或者备用电池，典型功耗:9W1领先的产品7342ISAMFTTUONU产品系列:室内住宅型ONU（数据,语音和RF视频）紧凑型室内ONU是需要数据、语音和视频业务三重播放业务用户的理想之选高:20.32cm宽:22.86cm深:5.33cm重量:1.8kg31 强化外壳，防止非法进入，内含两层槽盖2个FE接口和4个POTS接口可选RF视频同轴接口可通过5528WAM网管系统进行远程管理IPTV，支持IGMPv3和IGMPv2双栈，频道切换流畅VoIP支持SIP和H.248协议28dB光线路损耗预算，接入范围可达20公里UPS备份电源可选入户尾纤绕线盘，典型功耗:9W1领先的产品7342ISAMFTTUONU产品系列:室外住宅型ONU（数据,语音和RF视频）为光纤在户外端接的单户家庭(别墅）设计，同时采用强化设计便于日常维护和管理环境要求：最大日照情况下，工作温度为-40摄氏度～+46摄氏度无日照情况下，工作温度为-40摄氏度～+60摄氏度相对湿度（不凝结）：5%～95%高:30.73cm宽:33.02cm深:9.84cm重:3.63kg32 1领先的产品7342ISAMFTTUONU产品系列:商用型光终端（数据,语音和E1等）在同一PON上支持商用和驻地客户环境要求：最大日照情况下，工作温度为-40摄氏度～+46摄氏度无日照情况下，工作温度为-40摄氏度～+60摄氏度相对湿度（不凝结）：5%～95%高:41.37cm宽:36.55cm深:15.11cm重:4.99kg面向SME/SOHO客户强化外壳设计，适合户外挂墙安装1个GE(10/100/1000BASE-T自适应)8个POTS接口2个E1/D1端口，可实现PRI业务可选RF端子可通过5520AMS网管系统进行远程管理IPTV，支持IGMPv3和IGMPv2双栈，频道切换流畅VoIP支持SIP和H.248协议28dB光线路损耗预算，接入范围可达20公里本地电源，带电池备份，典型功耗:17/24W33 为新建的5/6类线入户的多住房楼宇设计12个GE接口(10/100/1000BASE-T自适应)24个POTS接口（300米）可选RF视频同轴端口可通过5528WAM网管系统进行远程管理28dB光线路损耗预算，接入范围可达20公里自冷却设计(无风扇)通话不间断时间最长可达8小时紧凑型设计，2.2RU高度，适合在楼道内、弱电井或者19英寸机柜内安装“虚拟ONU概念”:铜线（CAT5/6)和光纤用户具有相同的QoS(采用T-CONT机制).适合为多住宅单元用户提供高速宽带业务，充分利用CAT5/6铜线架构FlexNetFMPS电源，额定功率：150W;尺寸(厘米）：35.6Wx60.3Hx14DO-24120G，最大功率：107W;尺寸(厘米）：44.20Wx9.76Hx30.48D工作温度范围：-40度～60度7342ISAMFTTUONU产品系列:FTTBMDUO-24120-G(24POTS,12GE,可选RF）34 1领先的产品7342ISAMFTTUONU产品系列:FTTBONU(24VDSL2）超薄(1RU)FTTBONU，适合在大型公寓、中高层建筑部署，支持最多24个VDSL2用户(10/100Mbps)为在已建楼宇内利旧铜线架构设计24VDSL2可通过5528WAM网管系统进行远程管理28dB光线路损耗预算，接入范围可达20公里有源冷却超薄设计，1RU高度，适合在室内或者19英寸机柜内安装低功耗,最大100W“虚拟ONU概念”:铜线（双绞线)和光纤用户具有相同的QoS(采用T-CONT机制).35 1领先的产品7342ISAMFTTUONU产品系列:FTTBONU(16/24FE+POTS）FTTB+LANMDU，适合在大型公寓、中高层建筑部署为新建的5/6类线入户的多住房楼宇设计可通过5528WAM网管系统进行远程管理28dB光线路损耗预算，接入范围可达20公里有源冷却，低功耗,最大70W超薄设计，1U高度，适合在室内或者19英寸机柜内安装参考中国电信GPON设备技术规范“虚拟ONU概念”:五类线和光纤用户具有相同的QoS(采用T-CONT机制).注：最终产品可能与照片有差距36 产品型号产品系列POTSFEGEVDSL2RF视频E1I-220E室内型22I-221E室内型221I-240G室内型24I-020E室内型2I-020G室内型2O-210E室外型21O-211E室外型211O-420E室外型42O-421E室外型421O-24120GMDU2412O-24121GMDU24121O-00240VMDU24O-820GSOHO82O-821GSOHO821B-8102G商用型812B-8112G商用型81121领先的产品7342ISAMFTTUONU产品系列:常用产品目录37 7342ISAMFTTU–五个主要的功能特点1、业内领先系统密度和处理能力4PON/线卡3584用户/机框250Gb/sNT,500Gb/s交换矩阵高性能无阻塞架构2、齐全的ONU产品满足用户多样化多业务接入要求驻地（单）用户:可提供最多4个GE,RF,POTS商业用户:提供GE,POTS,E1多住宅用户:VDSL2,GE，POTS,RF3、卓越的基于IP的三重播放业务IPTV:业内一流的对IPTV业务的支持,IGMPv3和V2双栈，三级复制架构（NT-LT-ONU)语音:支持H.248和SIP，支持与多家公司的软交换系统的互通在上行和下行方向支持动态带宽管理4、增强型的安全机制和对传统业务的支持安全机制:MAC和IP的防欺骗,连接性故障管理(IEEE802.1ag)GPON移动基站回程：2G/3G/WiMAX5、部署FTTB同样能提供全部的QoS保证功能节省部署费用,业内超薄的1U的MDU-ONT支持24个VDSL先进的FTTBQoS机制:为光纤和铜线接入用户提供基于用户和业务类型的QoS保证能力1234538 小结：GPON是运营商进入全业务运营时代的最佳的宽带光接入技术带宽高：线路速率，下行2.488Gb/s，上行1.244Gb/s传输效率高：下行为94％（实际带宽达2.4G）上行为93%（实际带宽达1.1G）业务支持全：G.984.X标准严格定义了支持电信级全业务（语音，数据和视频）管理能力强：具有丰富的功能，在帧结构预留了充分的OAM域，并制定了OMCI标准服务品质高：多种QoS等级，可严格保证业务的带宽和延时要求GPON:充分满足全业务运营的光接入技术基于业内主流的GPON标准，最大限度地降低技术和投资风险全球宣布采用GPON技术的主流运营商超过30家,主流通信设备厂家大都已推出GPON产品完善的标准充分满足全业务接入和电信级网络运营的要求FSAN统一组织GPON系统的互通性，推动大规模商用部署支持全业务接入，满足全业务牌照运营要求支持灵活多样的业务部署（高速互联网接入,VoIP,IPTV/HDTV,三重播放TDME1业务等）支持多种FTTx部署模式（FTTH,FTTB等）满足3G/WiMAX移动基站回程的要求提供比EPON更经济的可盈利带宽和CAPEX按照目前市场价格，GPON已经可提供比EPON更经济的可盈利带宽（每Mbps的价格）GPON的CAPEX更具有优势(综合考虑分光比1：64，下行带宽效率94%，大覆盖范围20公里/28db，综合拥有成本更低）GPON:符合运营商长期健康发展目标的接入网络39 40|PresentationTitle|Month2006ALUPON业务和应用案例440 FTTH适合新建小城镇，高档社区，小区网络改造,商务客户等高端居民用户，尤其是新建高档小区，成为FTTH发展起步阶段的重点目标市场经济承受能力强，追求领先时尚；成片开发，规划、施工和维护较为方便率先开展TriplePlay业务，FTTH是理想选择EPONFTTH光纤到户接入解决方案InternetVoice分光器1：64IPTVISAMEPONONTO-ONTB-ONTI-ONT机房典型的FTTH家庭网络41 。。。InternetVoice分光器IPTVISAMEPON中心机房ADSLRGDSLAMEPON+DSLAM/LAN:光纤与铜线的完美结合，高带宽！低成本！“光进铜退之PoP点下移”EPON解决方案：EPON+DSLAM/LANPCGEEPONONT驻地网用户SME/SOHO用户光进铜退之POP点下移方式：EPON+DSLAM/LAN在“EPON+室外型xDSL/LAN”配合的模式下，覆盖市区、城郊农村的宽带盲点在全覆盖的同时保证实现整网的宽带提速光纤到节点（交接箱），用户家庭到节点为双绞线的应用模式成本最低；新建小区或有需求的地区，光纤到节点（交接箱），采用LAN入户也是低成本的建网选择；与家庭网关配合，简化用户界面，以面向家庭客户的业务填充家庭通信的高端服务内容；42 GPONFTTX支持多种业务的接入可满足未来5到10年宽带业务发展要求提供无与伦比的IPTV体验支持多种新业务高质量IPTV图像稳定快速频道切换高清画质IGMPv3和V2双栈支持NGN和传统C5语音业务同一节点支持语音、数据和视频支持SIP/H.248和Class5H.248/SIP多网络兼容（ALU，华为等）高速互联网业务带宽最高可达Gbps支持差异化和多样性服务带宽管理（上行和下行）支持传统和新兴商业业务移动基站回程:2G,3G/HSDPA和WiMAX大客户TDME1专线仿真业务多种NGN系统一个节点支持多种业务接入-宽带光接入网发展的要求43 支持NGN和基于传统C5的语音业务广泛支持SIP/H.248软交换系统的互通软交换SIP客户端内置ONU支持与多家软交换系统互通支持7家基于SIP的软交换系统支持4家基于Megaco(H.248)的软交换系统NetcentrixALUPON语音解决方案已经在AT&T,Verizon,MOC(Kuwait),Telstra,和CNC规模部署44 内容和服务提供商OLT灵活的处理方式支持IGMPv3和V2双栈多级IGMP处理架构更多和更快的频道切换业务批发多频道,多业务提供商支持节目组(体育,新闻,电影)Channel1Channel2Channel3业务和内容的保护严格物理层保护:AES加密可信任的ONU反欺骗(通过MAC和IP)拒绝服务（DOS)保护广播风暴的保护支持IPsec的管理控制多角度电视Mosaic多通道浏览画中画付费电视广播式电视节目卓越的服务质量无阻塞的系统架构分布式的处理方式严格的QoS管理ISAMVideoSupportCurrentAnalysisProductAssessmentAlcatel-LucentISAMFTTU,Jan2007ONU可选RF叠加视频标准化的系统独立的波长(1550nm)支持数字和模拟节目EDFAWDM提供完美的IPTV欣赏体验高可靠的系统，更多更快的频道切换45 HSI高速互联网接入业务完善的带宽管理和QoS机制服务质量QoS带宽管理支持每ONU下行限速根据每用户和每业务进行上行动态带宽分配支持连接管理控制(CAC)T-CONTT-CONTT-CONTSchedulingGEMportGEMportGEMportGEMportGEMportGEMportT-CONTT-CONTT-CONTSchedulingGEMportGEMportGEMportGEMportGEMportGEMportSchedulingGEMportGEMportGEMportGEMportGEMportGEMport基于802.1p值区分业务优先级每个UNI支持8个硬件队列（T-CONT和GEMPORT)每个队列最多8个QoS级别支持业务流量调度基于T_CONT区分业务流量46 传统业务和面向企业客户的业务移动基站回程:2G,3GandWiMaxB-ONU将从基站进出的伪线路的E1/DS1业务流进行打包/解包通过E1/DS1接口从OLT向基站传递参考时钟为WiMAX和3G数据业务流提供以太网接口提供GPON连接E1/STM-1GPONOLTRNC/BSCSITEGATEWAY参考时钟3G基站分光器核心网RNC,BSC,WAC2G基站E1/DS1EthernetE1/DS1Ethernet伪线路WiMAX基站Ethernet参考时钟GPON连接METROAGGREGATIONGPONOLT根据定义的QoS级别转发业务流，减少延迟和抖动从BITS接口板接收参考时钟，并传递到GPON连接中B-ONU47 P2PFiberBPONGPON北美洲AT&T,Verizon,BristolTennesseeEssentialServices,BristolVirginiaUtilities,ChelanCountyPublicUtility(Washington),CityofQuincy(Florida),DaltonUtilities(Georgia),EaTel(Louisiana),FazendadaGramaCondominium(Brazil),FCIBroadband(Ontario,Canada),FoothillsTelephone(Kentucky),MorristownUtilityCommission(Tennessee),NTELOS(Virginia),PaducahPowerSystem(Kentucky),Road9(US&Mexico),SquireCreek(Louisiana),UnitedTelesystems(Georgia),欧洲Arvidsjaur(municipality,Sweden),ElionEnterprises(Estonia),FranceTelecom,Habo(municipality,Sweden),JönköpingEnergi(Sweden),Köping(municipality,Sweden),KPN,MinistryofCommunications(Kuwait),Nayatel(Pakistan),Olofström(municipality,Sweden),Örebro(municipality,Sweden),PrincipalidadAsturias(Spain),Transit(cableTVoperator),TelecomAustria,Tidaholm(municipality,Sweden),Vännäs(municipality,Sweden)，BT,Cegetel（France）亚太市场CityCableShunanCorporation(Japan),Hanaro(Korea),ItochuCableSystems(Japan),KijimadairaTown–Nagano(Japan),Telstra(Australia),TNZ(NewZealand),Singtel(Singapore),HKBB(ChinaHK)，CNC，CTCEnd-to-endFTTHsolution(cabling,LGX,IPnetworks,FTTHequipments)Worldclassnetworkdesign,testingandintegrationservicesAntwerp,MurrayHill,Plano,Singapore阿尔卡特-朗讯：全球超过80个FTTX商业项目,其中GPON60+48 Verizon采用ALU的ISAM7342进行FTTH三重播放业务的部署49 美国Verzion：应对Cable有线宽带竞争，利用GPON提供三重播放业务Why?Bundledservice,withHDTVmarketsharechurnGPONpassiveOSPOperationalExcellence:80%declineinfieldmaintenance,110$savingsperlineWhat?从BPON演讲到GPONHow?Today8MioHP,18Mioin2010投资138亿美元50 Why?Bundled“U-verse”service-marketshare,churnNow:HDTV,DVR,VODNext:VoIP,PC/TVconvergence,Photo-sharing,gamesRe-useofexistingcopperloopsWhat?已建区域采用FTTN/VDSL2新建区域采用GPONHow?From8MHP(2007)to18M(*):17MFTTN1MFTTH2008年投资65亿美元20,000U-versesubs,+2K/week美国AT&T:利用GPON和VDSL2发展三重播放业务(*)Broadbandtrends,200751 法国电信选择的接入网架构:基于GPON的FTTH法电的选择:GPON全程部署光纤52 新加坡电信选择7342ISAMFTTU部署高品质三重播放业务Why?LeadingBroadbandservicedeliveryinAPACmarketRecapturingleadershipinretailbroadbandSecure40M-100MperusersforhighqualityTripleplayserviceWhat?7342ISAMFTTUGPONHow?CommercialpilotDecember2006,85users50K-90Kuserswithin100buildingsdeploymentin2007NationwideExpansion2009-10MioCustomers53 科威特电信选择7342ISAMFTTU部署下一代FTTH网络Why?NocopperinfrastructureManynewresidentialbuildsGPONbesttechnologyforNGBroadbandAccess(bandwidth)Voice:NGN-readywithVoIPWhat?GPONHow?33Areas60khomesKuwait–MinistryofCommunications54 香港宽频：大力发展GPON做大FTTH市场Why?Demandforadvancedmultimedia&dataservicesexpectedtoincreaseDrivenbyservicessuchashighdefinitionTV(HDTV)&enhancedmultimediaapplicationsWhat?GPONforFTTH&FTT-ApartmentHow?IntensivetrialofGPONsolutionin2007Increasecoveragefrom1.4millionto2millionhomepassedwithin3yearsLaunchFTTHBroadbandConnectivityTheFIRSToperatorinHKFTTHServiceExtendedtoMassive&AffordableScale“Afteranintensivetrial(…),wearepleasedwiththematurityandperformanceofthetechnology”PaulCheung,CEOofHKBN55 韩国电信运营商Hanaro-后发制人的GPON发展谋略Why?–HanaroGPON项目背景原因Hanaro准备将业务延伸至固定网络。吸取韩国电信KT的教训，建立新一代的基于GPON技术的FTTX网络。建立固定移动融合(FMC)的网络。What?–Hanaro的建网元素Hanaro选用7342ISAM，建立其下一代的FTTX网络。SouthKoreanHow?–网络规划近期规划:2008年底实现城区的10万用户接入。主要终端类型220E(2*POTS+2*FE)和020G(2*GE）远期规划:2011年完成150万用户的接入.业务类型：IPTV，高速上网，移动基站互联。56 ASB与青岛网通合作开通了GPON试商用网（FTTO高速宽带,NGN语音，E1业务）7342-OLTWAM山东路宽带中心机房语音/数据无源光纤尾纤到办公室桌面2路FE2路POTSI-220E2路FEI-020E网通办公大楼分光器ODF互联网PSTN语音网关5020MGC三层交换机辽阳路NGN机房城域网防火墙VPLS通过不同的VLAN将数据和语音业务分离业务路由器颐和国际大楼I-020E局域网7250SASE1传输网PBXE1B-ONT57 7750SR业务路由器7342OLTS-M5528WAM辽阳东路宽带机房1：32分光器ODF互联网PSTN语音网关5020MGC三层交换机辽阳西路NGN机房防火墙VPLSONTI-020G2芯：5层综合配线箱青岛D&D财富大厦FTTO/FTTB项目+AG语音接入网络拓扑图水平方向五类线部署到办公室1000/100/10Mbps楼层（8间办公室）水平方向25对双绞线部署到办公室楼层（8间办公室）ODF大厦竖井1800对双绞线7318AGW(TBD)地恩地负二层弱电机房5芯光纤楼层语音双绞线配线箱N*FE1：32分光器ODF互联网PSTN5020MGC城域网ONTI-020G水平方向五类线部署到办公室1000/100/10Mbps楼层（8间办公室）楼层（8间办公室）ODF大厦竖井7318AGW)地恩地负二层弱电机房2*FEP2PGPON光端机V51芯：20层综合配线箱2芯：15层综合配线箱58 广东网通采用7342ISAMFTTU在广州、汕头、清远开发区为中小型企业提供FTTX接入业务7342-OLTWAM宽带机房语音/数据I-020G分光器ODF互联网PSTN语音网关软交换三层交换机NGN机房城域网防火墙7750SR业务路由器IAD交换机I-020G交换机企业客户I-020G企业客户小型企业客户AG59 7342-OLTS-M前进市话分局宽带机房N芯单模光缆光纤到户ONT安装在竖井I-240E/220E1：32分光器ODF169城域网PSTN语音网关华为NGN三层交换机NGN机房户外多芯光缆（N芯）防火墙VPLS或三层VPN华为8508长春网通采用7342ISAMFTTU部署天安第一城小区FTTH接入网POTSFAXIPTV/HDTV高速互联网业务4*FE和2*POTS天安小区机房ODFIPTV宽视界新视界应用系统2*FE和2*POTSNGN承载网华为NE402*GE4*GE网管系统楼宇ODF（含分光器）室内多芯光缆（12芯）尾纤分配箱（楼道竖井）取8芯到户三个楼道竖井多层建筑区I-240EPOTSFAXIPTV/HDTV高速互联网业务别墅一层车库配线箱别墅区1：32分光器60 www.alcatel-lucent.comAllRightsReserved©AlcatelShanghaiBell200761
