贝尔凹陷火山岩相类型及石油地质意义 6页

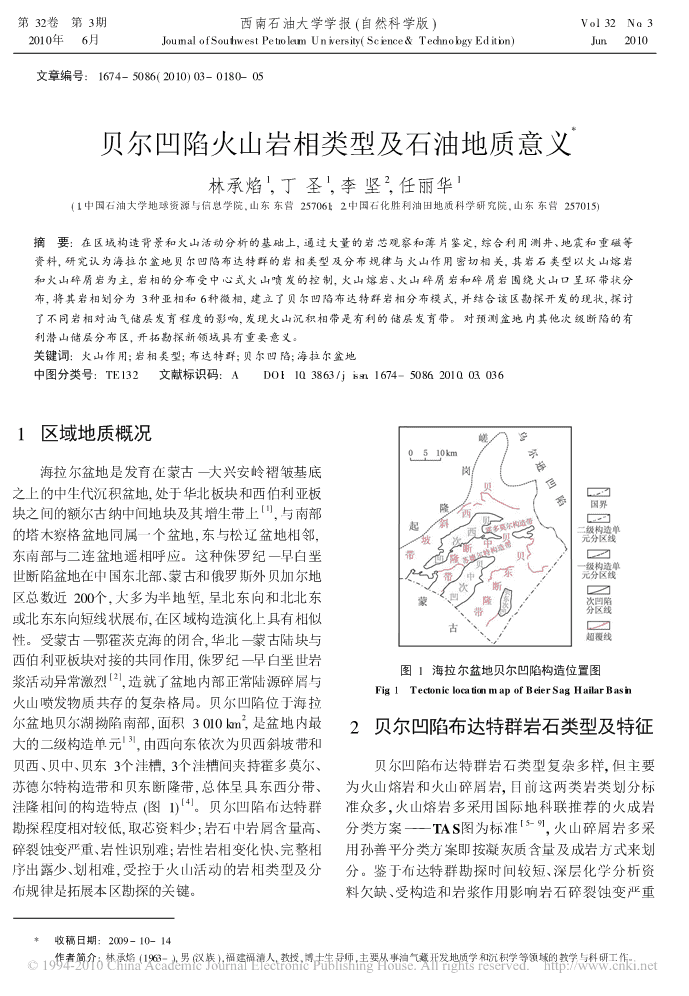

第32卷
第3期










西南石油大学学报(自然科学版)









Vo.l32
No.3
2010年
6月




JournalofSouthwestPetroleumUniversity(Science&TechnologyEdition)





Jun.
2010

文章编号:1674-5086(2010)03-0180-05*贝尔凹陷火山岩相类型及石油地质意义1121林承焰,丁圣,李坚,任丽华(1.中国石油大学地球资源与信息学院,山东东营257061;2.中国石化胜利油田地质科学研究院,山东东营257015)摘
要:在区域构造背景和火山活动分析的基础上,通过大量的岩芯观察和薄片鉴定,综合利用测井、地震和重磁等资料,研究认为海拉尔盆地贝尔凹陷布达特群的岩相类型及分布规律与火山作用密切相关,其岩石类型以火山熔岩和火山碎屑岩为主,岩相的分布受中心式火山喷发的控制,火山熔岩、火山碎屑岩和碎屑岩围绕火山口呈环带状分布,将其岩相划分为3种亚相和6种微相,建立了贝尔凹陷布达特群岩相分布模式,并结合该区勘探开发的现状,探讨了不同岩相对油气储层发育程度的影响,发现火山沉积相带是有利的储层发育带。对预测盆地内其他次级断陷的有利潜山储层分布区,开拓勘探新领域具有重要意义。关键词:火山作用;岩相类型;布达特群;贝尔凹陷;海拉尔盆地中图分类号:TE132

文献标识码:A

DOI:10.3863/.jissn.1674-5086.2010.03.0361
区域地质概况海拉尔盆地是发育在蒙古大兴安岭褶皱基底之上的中生代沉积盆地,处于华北板块和西伯利亚板[1]块之间的额尔古纳中间地块及其增生带上,与南部的塔木察格盆地同属一个盆地,东与松辽盆地相邻,东南部与二连盆地遥相呼应。这种侏罗纪早白垩世断陷盆地在中国东北部、蒙古和俄罗斯外贝加尔地区总数近200个,大多为半地堑,呈北东向和北北东或北东东向短线状展布,在区域构造演化上具有相似性。受蒙古鄂霍茨克海的闭合,华北蒙古陆块与西伯利亚板块对接的共同作用,侏罗纪早白垩世岩图1
海拉尔盆地贝尔凹陷构造位置图[2]浆活动异常激烈,造就了盆地内部正常陆源碎屑与Fig.1
TectoniclocationmapofBeierSag,HailarBasin火山喷发物质共存的复杂格局。贝尔凹陷位于海拉2尔盆地贝尔湖拗陷南部,面积3010km,是盆地内最2
贝尔凹陷布达特群岩石类型及特征[3]大的二级构造单元,由西向东依次为贝西斜坡带和贝西、贝中、贝东3个洼槽,3个洼槽间夹持霍多莫尔、贝尔凹陷布达特群岩石类型复杂多样,但主要苏德尔特构造带和贝东断隆带,总体呈具东西分带、为火山熔岩和火山碎屑岩,目前这两类岩类划分标[4]洼隆相间的构造特点(图1)。贝尔凹陷布达特群准众多,火山熔岩多采用国际地科联推荐的火成岩[5-9]勘探程度相对较低,取芯资料少;岩石中岩屑含量高、分类方案TAS图为标准,火山碎屑岩多采碎裂蚀变严重、岩性识别难;岩性岩相变化快、完整相用孙善平分类方案即按凝灰质含量及成岩方式来划序出露少、划相难,受控于火山活动的岩相类型及分分。鉴于布达特群勘探时间较短、深层化学分析资布规律是拓展本区勘探的关键。料欠缺、受构造和岩浆作用影响岩石碎裂蚀变严重*收稿日期:2009-10-14作者简介:林承焰(1963-),男(汉族),福建福清人,教授,博士生导师,主要从事油气藏开发地质学和沉积学等领域的教学与科研工作。 第3期

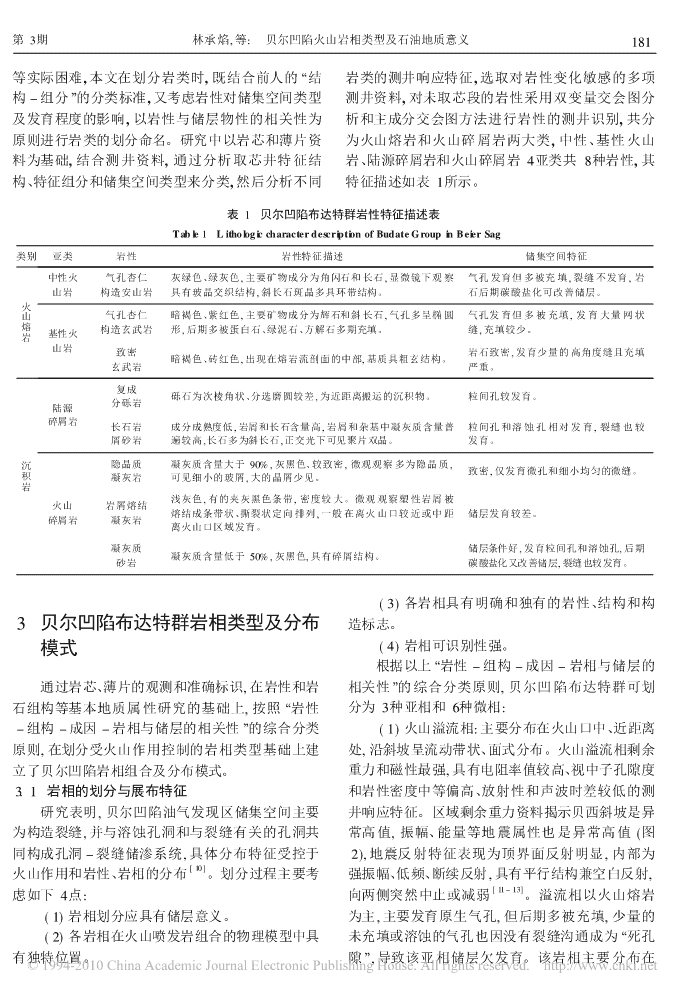

林承焰,等:
贝尔凹陷火山岩相类型及石油地质意义181等实际困难,本文在划分岩类时,既结合前人的结岩类的测井响应特征,选取对岩性变化敏感的多项构-组分!的分类标准,又考虑岩性对储集空间类型测井资料,对未取芯段的岩性采用双变量交会图分及发育程度的影响,以岩性与储层物性的相关性为析和主成分交会图方法进行岩性的测井识别,共分原则进行岩类的划分命名。研究中以岩芯和薄片资为火山熔岩和火山碎屑岩两大类,中性、基性火山料为基础,结合测井资料,通过分析取芯井特征结岩、陆源碎屑岩和火山碎屑岩4亚类共8种岩性,其构、特征组分和储集空间类型来分类,然后分析不同特征描述如表1所示。表1
贝尔凹陷布达特群岩性特征描述表Table1
LithologiccharacterdescriptionofBudateGroupinBeierSag类别亚类岩性岩性特征描述储集空间特征中性火气孔杏仁灰绿色、绿灰色,主要矿物成分为角闪石和长石,显微镜下观察气孔发育但多被充填,裂缝不发育,岩山岩构造安山岩具有玻晶交织结构,斜长石斑晶多具环带结构。石后期碳酸盐化可改善储层。火山气孔杏仁暗褐色、紫红色,主要矿物成分为辉石和斜长石,气孔多呈椭圆气孔发育但多被充填,发育大量网状熔基性火构造玄武岩形,后期多被蛋白石、绿泥石、方解石多期充填。缝,充填较少。岩山岩致密岩石致密,发育少量的高角度缝且充填暗褐色、砖红色,出现在熔岩流剖面的中部,基质具粗玄结构。玄武岩严重。复成砾石为次棱角状、分选磨圆较差,为近距离搬运的沉积物。粒间孔较发育。分砾岩陆源碎屑岩长石岩成分成熟度低,岩屑和长石含量高,岩屑和杂基中凝灰质含量普粒间孔和溶蚀孔相对发育,裂缝也较屑砂岩遍较高,长石多为斜长石,正交光下可见聚片双晶。发育。沉隐晶质凝灰质含量大于90%,灰黑色、较致密,微观观察多为隐晶质,致密,仅发育微孔和细小均匀的微缝。积凝灰岩可见细小的玻屑,大的晶屑少见。岩浅灰色,有的夹灰黑色条带,密度较大。微观观察塑性岩屑被火山岩屑熔结熔结成条带状、撕裂状定向排列,一般在离火山口较近或中距储层发育较差。碎屑岩凝灰岩离火山口区域发育。凝灰质储层条件好,发育粒间孔和溶蚀孔,后期凝灰质含量低于50%,灰黑色,具有碎屑结构。砂岩碳酸盐化又改善储层,裂缝也较发育。(3)各岩相具有明确和独有的岩性、结构和构3
贝尔凹陷布达特群岩相类型及分布造标志。模式(4)岩相可识别性强。根据以上岩性-组构-成因-岩相与储层的

通过岩芯、薄片的观测和准确标识,在岩性和岩相关性!的综合分类原则,贝尔凹陷布达特群可划石组构等基本地质属性研究的基础上,按照岩性分为3种亚相和6种微相:-组构-成因-岩相与储层的相关性!的综合分类(1)火山溢流相:主要分布在火山口中、近距离原则,在划分受火山作用控制的岩相类型基础上建处,沿斜坡呈流动带状、面式分布。火山溢流相剩余立了贝尔凹陷岩相组合及分布模式。重力和磁性最强,具有电阻率值较高、视中子孔隙度3.1

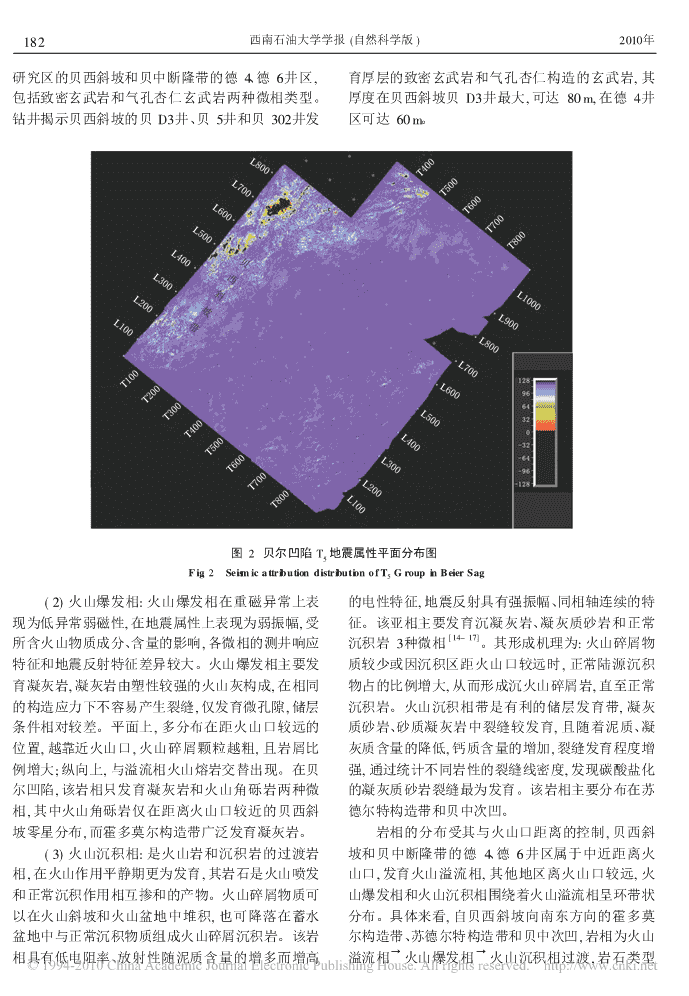

岩相的划分与展布特征和岩性密度中等偏高、放射性和声波时差较低的测研究表明,贝尔凹陷油气发现区储集空间主要井响应特征。区域剩余重力资料揭示贝西斜坡是异为构造裂缝,并与溶蚀孔洞和与裂缝有关的孔洞共常高值,振幅、能量等地震属性也是异常高值(图同构成孔洞-裂缝储渗系统,具体分布特征受控于2),地震反射特征表现为顶界面反射明显,内部为[10]火山作用和岩性、岩相的分布。划分过程主要考强振幅、低频、断续反射,具有平行结构兼空白反射,[11-13]虑如下4点:向两侧突然中止或减弱。溢流相以火山熔岩(1)岩相划分应具有储层意义。为主,主要发育原生气孔,但后期多被充填,少量的(2)各岩相在火山喷发岩组合的物理模型中具未充填或溶蚀的气孔也因没有裂缝沟通成为死孔有独特位置。隙!,导致该亚相储层欠发育。该岩相主要分布在 182西南石油大学学报(自然科学版)















2010年研究区的贝西斜坡和贝中断隆带的德4、德6井区,育厚层的致密玄武岩和气孔杏仁构造的玄武岩,其包括致密玄武岩和气孔杏仁玄武岩两种微相类型。厚度在贝西斜坡贝D3井最大,可达80m,在德4井钻井揭示贝西斜坡的贝D3井、贝5井和贝302井发区可达60m。图2
贝尔凹陷T地震属性平面分布图5Fig.2
SeismicattributiondistributionofT5GroupinBeierSag

(2)火山爆发相:火山爆发相在重磁异常上表的电性特征,地震反射具有强振幅、同相轴连续的特现为低异常弱磁性,在地震属性上表现为弱振幅,受征。该亚相主要发育沉凝灰岩、凝灰质砂岩和正常[14-17]所含火山物质成分、含量的影响,各微相的测井响应沉积岩3种微相。其形成机理为:火山碎屑物特征和地震反射特征差异较大。火山爆发相主要发质较少或因沉积区距火山口较远时,正常陆源沉积育凝灰岩,凝灰岩由塑性较强的火山灰构成,在相同物占的比例增大,从而形成沉火山碎屑岩,直至正常的构造应力下不容易产生裂缝,仅发育微孔隙,储层沉积岩。火山沉积相带是有利的储层发育带,凝灰条件相对较差。平面上,多分布在距火山口较远的质砂岩、砂质凝灰岩中裂缝较发育,且随着泥质、凝位置,越靠近火山口,火山碎屑颗粒越粗,且岩屑比灰质含量的降低,钙质含量的增加,裂缝发育程度增例增大;纵向上,与溢流相火山熔岩交替出现。在贝强,通过统计不同岩性的裂缝线密度,发现碳酸盐化尔凹陷,该岩相只发育凝灰岩和火山角砾岩两种微的凝灰质砂岩裂缝最为发育。该岩相主要分布在苏相,其中火山角砾岩仅在距离火山口较近的贝西斜德尔特构造带和贝中次凹。坡零星分布,而霍多莫尔构造带广泛发育凝灰岩。岩相的分布受其与火山口距离的控制,贝西斜(3)火山沉积相:是火山岩和沉积岩的过渡岩坡和贝中断隆带的德4、德6井区属于中近距离火相,在火山作用平静期更为发育,其岩石是火山喷发山口,发育火山溢流相,其他地区离火山口较远,火和正常沉积作用相互掺和的产物。火山碎屑物质可山爆发相和火山沉积相围绕着火山溢流相呈环带状以在火山斜坡和火山盆地中堆积,也可降落在蓄水分布。具体来看,自贝西斜坡向南东方向的霍多莫盆地中与正常沉积物质组成火山碎屑沉积岩。该岩尔构造带、苏德尔特构造带和贝中次凹,岩相为火山相具有低电阻率、放射性随泥质含量的增多而增高溢流相∀火山爆发相∀火山沉积相过渡,岩石类型 第3期











林承焰,等:
贝尔凹陷火山岩相类型及石油地质意义183为玄武岩∀凝灰岩∀凝灰质砂岩∀岩屑长石砂岩依岩,沉积岩夹层少且薄∀苏德尔特和贝中次凹呈不次变化。在贝中断隆带德4和德6井区附近,岩相等厚互层的凝灰质砂岩和砂泥岩;平面上,玄武岩、类型及展布具有类似的规律(图3)。凝灰岩、凝灰质砂岩和砂岩围绕火山口呈环带状分布。图4
贝尔凹陷布达特群岩相组合分布模式图Fig.4
Themodeofthelithofaciescombinationdistributionof


BudateGroupinBeierSag4
石油地质意义海拉尔盆地具有丰富的油气地质资源,通过对其勘探历程和现状的研究,认为它是接替松辽!的[18]最有前景的盆地,是大庆油田重要的中长期油气[19]藏勘探区。近年来,随着能源需求的激增,古潜山油藏的勘探与开发具有特殊的意义。2001年海拉尔盆地贝尔凹陷苏德尔特潜山带贝10井布达特群压后获39t/d工业油流,苏德尔特潜山油藏的发图3
贝尔凹陷布达特群岩相分布平面图现揭开了潜山勘探的序幕,相继部署的贝12、贝14、Fig.3
LithofaciesdistributionofBudateGroupinBeierSag贝15、贝30等井也获工业油流。实施勘探开发一33.2
岩相组合分布模式体化后,于德112
227井获自然产能204m/d的高贝尔凹陷紧邻嵯岗隆起,位于德尔布干断裂带产工业油流,相继钻探的多口井于基岩发现溶孔、溶附近,具有在同一空间内多火山口、多期火山活动的洞和裂缝含油储层,获得了较高的工业产能,目前已4[20]背景。根据火山作用机理,在火山口附近易发育具提交控制储量6140#10t。从目前已发现的古有柱状节理的火山熔岩,研究认为贝尔凹陷在贝D3潜山类型来看,国内外主要发现的是碳酸盐岩、火山井区和德4井区附近存在2个火山口,其中德4井岩或变质岩古潜山,而对于苏德尔特潜山油藏的火区的火山口规模较小,贝尔凹陷布达特群的岩相分山碎屑岩和碎屑岩潜山较少见,研究程度较低。目布主要受贝西斜坡带贝D3井附近火山口中心式喷前,除贝尔凹陷苏德尔特构造带和贝中次凹潜山油发的影响,各种岩相围绕火山口呈环带状分布。综藏勘探程度较高外,其他构造带和盆地内其他凹陷合考虑火山口位置、岩相组合、各构造带古地形等特的潜山基础研究甚为薄弱,岩性、岩相及其对储层的征,建立了贝尔凹陷布达特群岩相组合分布模式影响等方面的研究尚为空白,立足于岩性、岩相和储(图4),该模式可清晰反映贝尔凹陷各构造带岩性层的相关性,通过确定岩石类型、岩相特征及分布、的垂向序列和平面渐变规律。随着与火山口距离的各相带储层的储集空间及发育情况,建立岩相组合增大,垂向上,岩性序列由贝西斜坡的厚层玄武岩、分布模式并通过对不同岩相带物性和含油性的统基本不含沉积岩夹层∀霍多莫尔构造带厚层凝灰计,发现火山沉积相带是有利的储层发育带,这对预 184西南石油大学学报(自然科学版)















2010年测盆地内其他次级断陷的有利潜山储层分布区开拓带布达特群碎屑岩潜山油藏类型划分[J].中国石油勘探新领域具有重要意义。大学学报:自然科学版,2007,31(2):9-12.[11]
罗静兰,曲志浩,孙卫,等.风化店火山岩岩相、储集性与油气的关系[J].石油学报,1996,17(1):32-参考文献:38.[12]
王华崇,冉启全,胡永乐.大港枣园油田火成岩岩相[1]
张炯飞,权恒,武广,等.东北地区中生代火山岩形成[J].石油勘探与开发,2004,31(5):21-24.的构造环境[J].贵金属地质,2000,9(1):33-38.[13]
王璞珺,迟元林,刘万洙,等.松辽盆地火山岩相:类[2]
陈志广,张连昌,周新华,等.满洲里新右旗火山岩剖型、特征和储层意义[J].吉林大学学报:地球科学面年代学和地球化学特征[J].岩石学报,2006,22版,2003,33(4):449-456.(12):2971-2986.[14]
赵澄林,刘孟慧,胡爱梅,等.特殊油气储层[M].北[3]
罗群,庞雄奇.断陷盆地群的含油气系统特征以京:石油工业出版社,1997.海拉尔盆地乌尔逊、贝尔凹陷为例[J].新疆石油地[15]
王拥军,闫林,冉启全,等.兴城气田深层火山岩气藏质,2003,24(1):27-30.岩性识别技术研究[J].西南石油大学学报,2007,29[4]
崔全章,孙增玖.海拉尔盆地贝尔凹陷断裂特征与油(2):78-81.气富集规律[J].石油地球物理勘探,2005,40(增刊):[16]
陈庆,钱根宝,党艳,等.克92井区火山岩地层格架与82-85.岩相研究[J].西南石油大学学报:自然科学版,[5]
舒萍,曲延明,丁日新,等.松辽盆地北部庆深气田火2008,30(4):48-50.山岩储层岩性岩相研究[J].大庆石油地质与开发,[17]
谭显春.徐深气田火山岩岩性岩相序列[J].天然气2007,26(6):31-35.工业,2009,29(8):12-14.[6]
徐正顺,王渝明,庞彦明,等.大庆徐深气田火山岩气[18]
王青海,陈守田,唐建人.海拉尔盆地油气勘探开发藏的开发[J].天然气工业,2008,28(12):74-77.前景[J].中国石油勘探,2002,7(3):16-19.[7]
周路,靳利超,雷德文,等.北三台凸起石炭系火山岩[19]
田成,李艳军,曾卫东,等.海拉尔盆地贝尔凹陷储层地震响应及分布规律[J].西南石油大学学报:自然科成岩与储渗结构特征[J].地质科技情报,2004,23学版,2008,30(6):5-10.(4):83-87.[8]
刘嘉麒,孟凡超.火山作用与油气成藏[J].天然气工[20]
冯志强,任延广,张晓东,等.海拉尔盆地油气分布规业,2009,29(8):1-4.律及下步勘探方向[J].中国石油勘探,2004,9(4):[9]
舒萍,丁日新,曲延明,等.徐深气田火山岩储层岩性19-22.岩相模式[J].天然气工业,2007,27(8):23-27.[10]
任丽华,林承焰,刘菊,等.海拉尔盆地苏德尔特构造(编辑助理:李凝) 19JournalofSouthwestPetroleumUniversity(Science&TechnologyEdition)





No.3IGNEOUSLITHOFACIESTYPEANDITSSIGNIFICANCESOFPETROLEUMGEOLOGYINBEIERSAG1121LINCheng
yan,DINGSheng,LIJian,RENLi
hua(1.CollegeofGeo
ResourcesandInformation,ChinaUni
versityofPetroleum,DongyingShandong,257061China;2.GeologyInstitute,ShengliOilfield,SINOPEC,DongyingShandong257015,China)JOURNALOFSOUTHWESTPETROLEUMUNIVERSITY(SCIENCE&TECHNOLOGYEDITION),VOL.32,NO.3,180-184,2010(ISSN1674
5086,inChinese)Abstract:Basedontheresearchontectonicevolutionandvolcanism,accordingtothecore,thinslice,welllogging,seismicsurvey,gravityandmagneticdata,studiesontheigneous
relatedlithologyanddistributionofBudategrouparecarriedou.tTheresultsshowthatthelithofaciesanddistributionarecloselyrelatedtothevolcanism,thevolcan
icrocks,pyroclasticrocksandclasticrocksaredistributedingirdlepatterncontrolledbytheeruptionofcentraltype.ThentherocksofBudategroupcanbeclassifiedintothreesub
lithofaciesandsixmicro
lithofacies.Finally,theigneous
relatedlithofaciesanddistributionmodeofBudategroupisestablished.Inaddition,thedominationofigneous
relatedlithofaciesonthetypesofreservoirspaceanddegreeoffracturegrowtharealsostudied.Thediscov
eryofvolcanicsedimentaryzonesbeingadvantageousreservoirzoneissignificanttopredictdistributionandnewex
plorationrealmsofothersecondaryfaultedburied
hilladvantageousreservoir.Keywords:volcaniceven;tlithofaciestype;Budategroup;BeierSag;HailarBasin
