高压开关柜KYN28A-12一.设计标准GB3906-91《3-35KV交流金属封闭开关设备》DL/T404-1997《户内交流高压开关柜订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》GB11022-89《高压开关设备通用技术条件》SD/T318-89《高压开关柜闭锁装置技术条件》DL/539-93《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB1408-89《固定绝缘材料工频电气强度的实验方法》GB3309-89《高压开关设备常温下的机械试验》GB763-90《交流高压电器在长期工作时的发热》GB7354-87《局部放电测量》GB156-93《标准电压》GBJ232-82《电气安装工程施工及验收规范》GB2706-89《交流高压电器动、热稳定实验方法》GB311.2~GB311.6-83《高电压试验技术》GB29001.1-82《电工名词术语》《基本名词术语》二.使用环境(1)、安装地点:户内(2)、海拔高度:1000m及以下(3)、环境气温:-10℃-+40℃(允许-25℃储运)(4)、环境湿度:日平均相对湿度不大于95%月平均相对湿度不大于90%(6)、地震:地震烈度不超过8度(7)、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染(8)、特殊工作条件:再超过GB3906规定的正常的环境条件下使用时,由用户和制造厂协商三.设备参数(1)、开关柜额定参数形式:户内金属铠装式全封闭中置式GZS1-12(KYN28A-12)开关柜,可配置性能优越的VS1(ZN63A)、VD4、VB2型真空断路器及VC型真空接触器,断路器中置移开式a、额定电压:10KVb、最高工作电压:12KVc、额定频率:50HZd、额定电流:2500A,1250A,630Ae、额定短时耐受电流及时间:31.5KA,4Sf、额定峰值耐受电流:80KAg、额定绝缘水平:雷电冲击耐压对地:75KV断口:85KV工频耐压〈1min〉对地:42KV断口:48KVh、辅助电源电压:操作机构,控制和继电保护回路DC(AC)220V、DC(AC)110Vi、柜体防护等级:IP4X,断路器室门打开后:IP2Xj、柜体温升:柜体在自然、正常通风方式下,运行人员容易能及部位≤

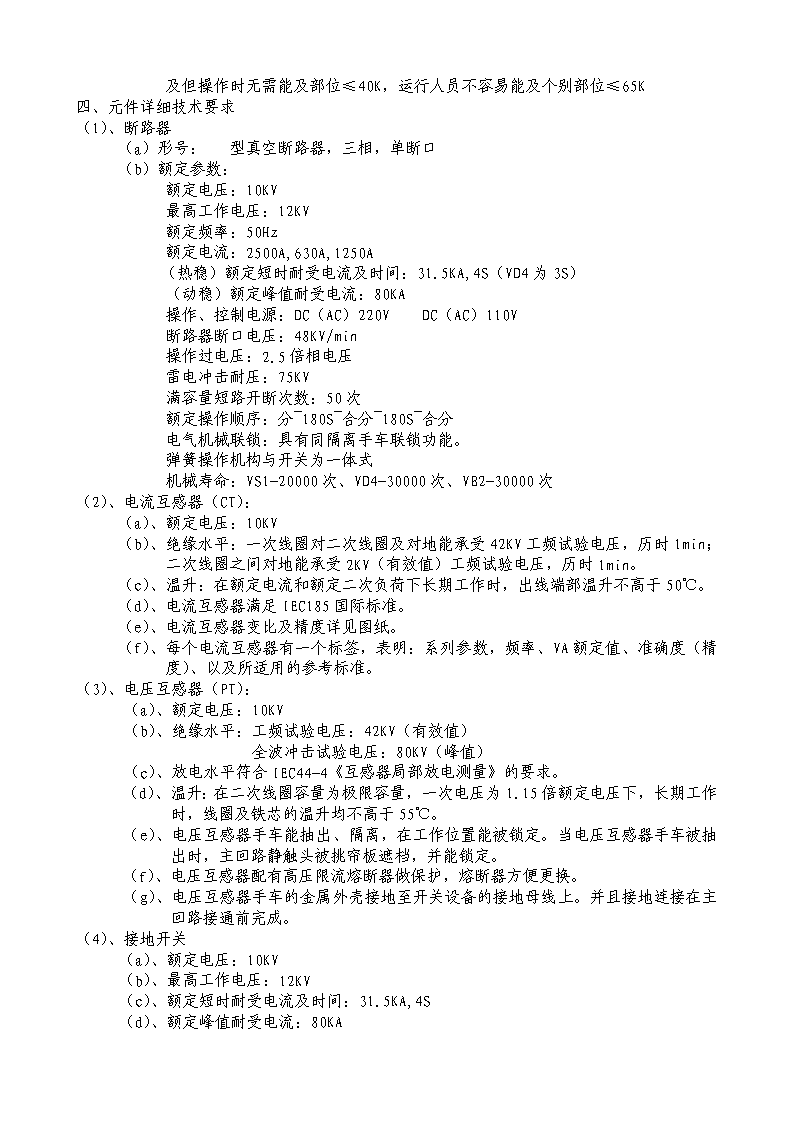

30K,可能及但操作时无需能及部位≤40K,运行人员不容易能及个别部位≤65K四、元件详细技术要求(1)、断路器(a)形号:型真空断路器,三相,单断口(b)额定参数:额定电压:10KV最高工作电压:12KV额定频率:50Hz额定电流:2500A,630A,1250A(热稳)额定短时耐受电流及时间:31.5KA,4S(VD4为3S)(动稳)额定峰值耐受电流:80KA操作、控制电源:DC(AC)220VDC(AC)110V断路器断口电压:48KV/min操作过电压:2.5倍相电压雷电冲击耐压:75KV满容量短路开断次数:50次额定操作顺序:分~180S~合分~180S~合分电气机械联锁:具有同隔离手车联锁功能。弹簧操作机构与开关为一体式机械寿命:VS1-20000次、VD4-30000次、VB2-30000次(2)、电流互感器(CT):(a)、额定电压:10KV(b)、绝缘水平:一次线圈对二次线圈及对地能承受42KV工频试验电压,历时1min;二次线圈之间对地能承受2KV(有效值)工频试验电压,历时1min。(c)、温升:在额定电流和额定二次负荷下长期工作时,出线端部温升不高于50℃。(d)、电流互感器满足IEC185国际标准。(e)、电流互感器变比及精度详见图纸。(f)、每个电流互感器有一个标签,表明:系列参数,频率、VA额定值、准确度(精度)、以及所适用的参考标准。(3)、电压互感器(PT):(a)、额定电压:10KV(b)、绝缘水平:工频试验电压:42KV(有效值)全波冲击试验电压:80KV(峰值)(c)、放电水平符合IEC44-4《互感器局部放电测量》的要求。(d)、温升:在二次线圈容量为极限容量,一次电压为1.15倍额定电压下,长期工作时,线圈及铁芯的温升均不高于55℃。(e)、电压互感器手车能抽出、隔离,在工作位置能被锁定。当电压互感器手车被抽出时,主回路静触头被挑帘板遮档,并能锁定。(f)、电压互感器配有高压限流熔断器做保护,熔断器方便更换。(g)、电压互感器手车的金属外壳接地至开关设备的接地母线上。并且接地连接在主回路接通前完成。(4)、接地开关(a)、额定电压:10KV(b)、最高工作电压:12KV(c)、额定短时耐受电流及时间:31.5KA,4S(d)、额定峰值耐受电流:80KA

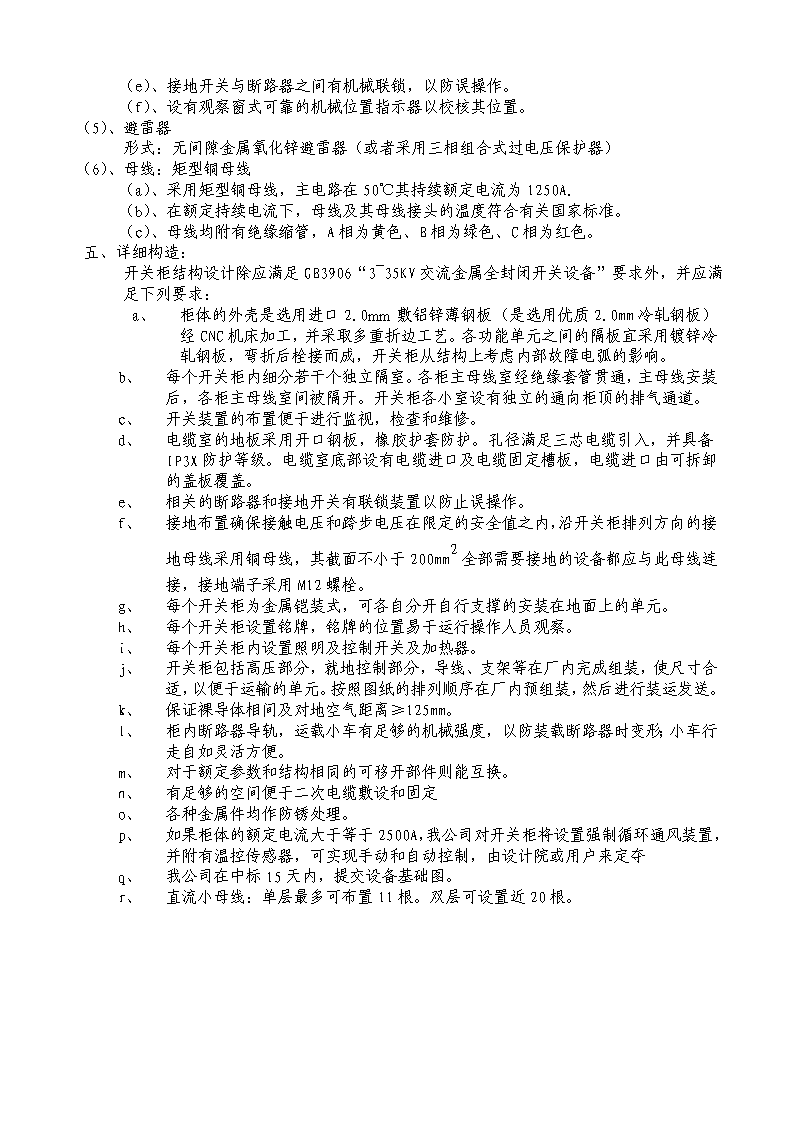

(e)、接地开关与断路器之间有机械联锁,以防误操作。(f)、设有观察窗式可靠的机械位置指示器以校核其位置。(5)、避雷器形式:无间隙金属氧化锌避雷器(或者采用三相组合式过电压保护器)(6)、母线:矩型铜母线(a)、采用矩型铜母线,主电路在50℃其持续额定电流为1250A.(b)、在额定持续电流下,母线及其母线接头的温度符合有关国家标准。(c)、母线均附有绝缘缩管,A相为黄色、B相为绿色、C相为红色。五、详细构造:开关柜结构设计除应满足GB3906“3~35KV交流金属全封闭开关设备”要求外,并应满足下列要求:a、柜体的外壳是选用进口2.0mm敷铝锌薄钢板(是选用优质2.0mm冷轧钢板)经CNC机床加工,并采取多重折边工艺。各功能单元之间的隔板宜采用镀锌冷轧钢板,弯折后栓接而成,开关柜从结构上考虑内部故障电弧的影响。b、每个开关柜内细分若干个独立隔室。各柜主母线室经绝缘套管贯通,主母线安装后,各柜主母线室间被隔开。开关柜各小室设有独立的通向柜顶的排气通道。c、开关装置的布置便于进行监视,检查和维修。d、电缆室的地板采用开口钢板,橡胶护套防护。孔径满足三芯电缆引入,并具备IP3X防护等级。电缆室底部设有电缆进口及电缆固定槽板,电缆进口由可拆卸的盖板覆盖。e、相关的断路器和接地开关有联锁装置以防止误操作。f、接地布置确保接触电压和跨步电压在限定的安全值之内,沿开关柜排列方向的接地母线采用铜母线,其截面不小于200mm2全部需要接地的设备都应与此母线连接,接地端子采用M12螺栓。g、每个开关柜为金属铠装式,可各自分开自行支撑的安装在地面上的单元。h、每个开关柜设置铭牌,铭牌的位置易于运行操作人员观察。i、每个开关柜内设置照明及控制开关及加热器。j、开关柜包括高压部分,就地控制部分,导线、支架等在厂内完成组装,使尺寸合适,以便于运输的单元。按照图纸的排列顺序在厂内预组装,然后进行装运发送。k、保证裸导体相间及对地空气距离≥125mm。l、柜内断路器导轨,运载小车有足够的机械强度,以防装载断路器时变形;小车行走自如灵活方便。m、对于额定参数和结构相同的可移开部件则能互换。n、有足够的空间便于二次电缆敷设和固定o、各种金属件均作防锈处理。p、如果柜体的额定电流大于等于2500A,我公司对开关柜将设置强制循环通风装置,并附有温控传感器,可实现手动和自动控制,由设计院或用户来定夺q、我公司在中标15天内,提交设备基础图。r、直流小母线:单层最多可布置11根。双层可设置近20根。
六、专用工具:名称数量手车摇进手柄储能手柄接地开关操作手柄下门紧急解锁手柄门锁钥匙断路器手车专用的转运车
