JBT 7759-1995 芳纶纤维、酚醛纤维编织填料 技术条件.pdf 5页

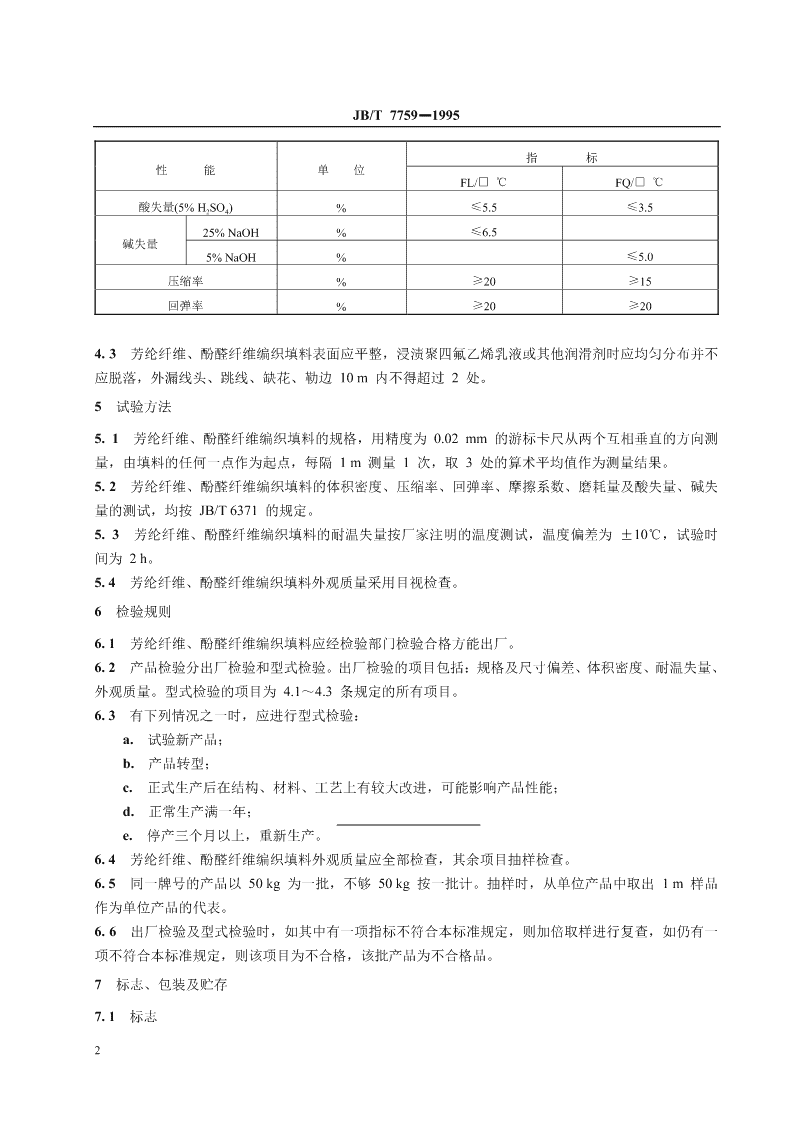

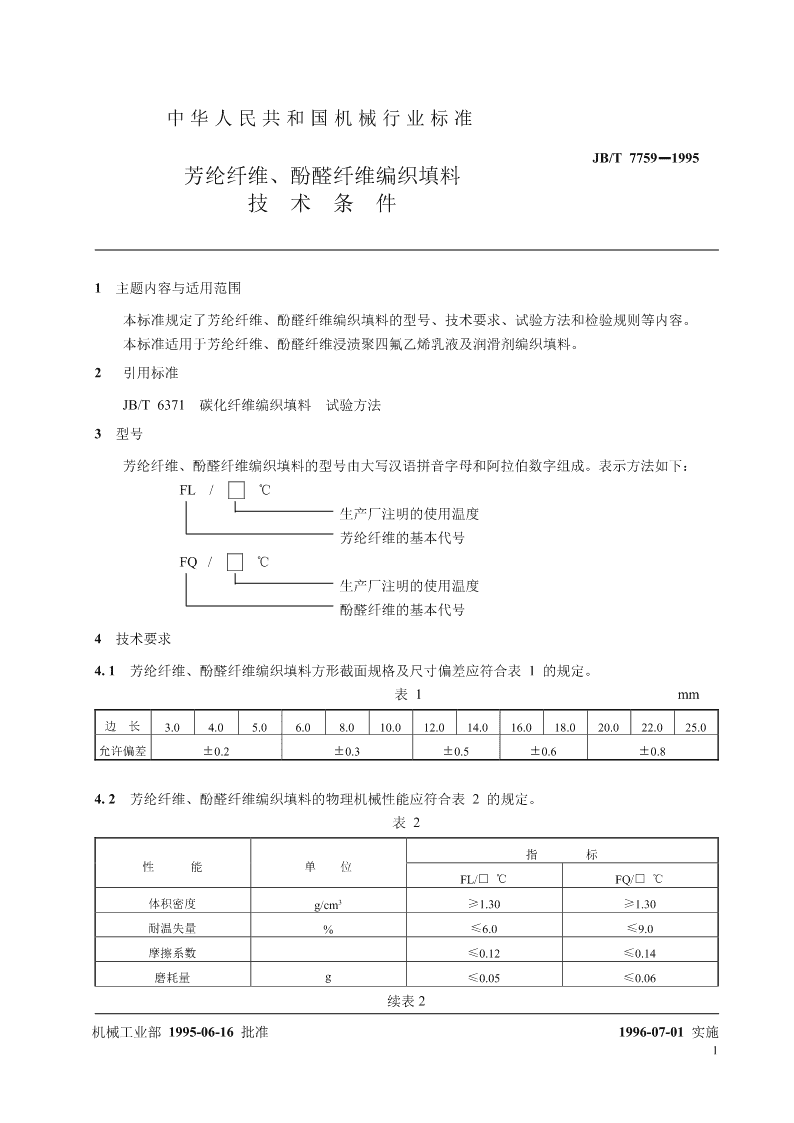

J22JB/T7759－1995芳纶纤维、酚醛纤维编织填料技术条件1995-06-16发布1996-07-01实施中华人民共和国机械工业部发布 中华人民共和国机械行业标准JB/T7759－1995芳纶纤维、酚醛纤维编织填料技术条件1主题内容与适用范围本标准规定了芳纶纤维、酚醛纤维编织填料的型号、技术要求、试验方法和检验规则等内容。本标准适用于芳纶纤维、酚醛纤维浸渍聚四氟乙烯乳液及润滑剂编织填料。2引用标准JB/T6371碳化纤维编织填料试验方法3型号芳纶纤维、酚醛纤维编织填料的型号由大写汉语拼音字母和阿拉伯数字组成。表示方法如下：FL/℃生产厂注明的使用温度芳纶纤维的基本代号FQ/℃生产厂注明的使用温度酚醛纤维的基本代号4技术要求4.1芳纶纤维、酚醛纤维编织填料方形截面规格及尺寸偏差应符合表1的规定。表1mm边长3.04.05.06.08.010.012.014.016.018.020.022.025.0允许偏差±0.2±0.3±0.5±0.6±0.84.2芳纶纤维、酚醛纤维编织填料的物理机械性能应符合表2的规定。表2指标性能单位FL/□℃FQ/□℃体积密度g/cm3≥1.30≥1.30耐温失量%≤6.0≤9.0摩擦系数≤0.12≤0.14磨耗量g≤0.05≤0.06续表2机械工业部1995-06-16批准1996-07-01实施1 JB/T7759－1995指标性能单位FL/□℃FQ/□℃酸失量(5%H2SO4)%≤5.5≤3.525%NaOH%≤6.5碱失量5%NaOH%≤5.0压缩率%≥20≥15回弹率%≥20≥204.3芳纶纤维、酚醛纤维编织填料表面应平整，浸渍聚四氟乙烯乳液或其他润滑剂时应均匀分布并不应脱落，外漏线头、跳线、缺花、勒边10m内不得超过2处。5试验方法5.1芳纶纤维、酚醛纤维编织填料的规格，用精度为0.02mm的游标卡尺从两个互相垂直的方向测量，由填料的任何一点作为起点，每隔1m测量1次，取3处的算术平均值作为测量结果。5.2芳纶纤维、酚醛纤维编织填料的体积密度、压缩率、回弹率、摩擦系数、磨耗量及酸失量、碱失量的测试，均按JB/T6371的规定。5.3芳纶纤维、酚醛纤维编织填料的耐温失量按厂家注明的温度测试，温度偏差为±10℃，试验时间为2h。5.4芳纶纤维、酚醛纤维编织填料外观质量采用目视检查。6检验规则6.1芳纶纤维、酚醛纤维编织填料应经检验部门检验合格方能出厂。6.2产品检验分出厂检验和型式检验。出厂检验的项目包括：规格及尺寸偏差、体积密度、耐温失量、外观质量。型式检验的项目为4.1～4.3条规定的所有项目。6.3有下列情况之一时，应进行型式检验：a.试验新产品；b.产品转型；c.正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能；d.正常生产满一年；e.停产三个月以上，重新生产。6.4芳纶纤维、酚醛纤维编织填料外观质量应全部检查，其余项目抽样检查。6.5同一牌号的产品以50kg为一批，不够50kg按一批计。抽样时，从单位产品中取出1m样品作为单位产品的代表。6.6出厂检验及型式检验时，如其中有一项指标不符合本标准规定，则加倍取样进行复查，如仍有一项不符合本标准规定，则该项目为不合格，该批产品为不合格品。7标志、包装及贮存7.1标志2 JB/T7759－1995芳纶纤维、酚醛纤维编织填料的包装箱上应注明：a.制造厂名和商标；b.产品名称；c.产品型号及规格；d.毛重及净重；e.制造日期或生产批号。7.2包装7.2.1芳纶纤维、酚醛纤维编织填料，用塑料袋包装并装入箱内，捆扎牢固，每箱填料净重不超过20kg。7.2.2芳纶纤维、酚醛纤维编织填料的外包装应保证在贮存和运输过程中不致损坏。7.2.3包装箱内应附有装箱单，其上应注明：a.产品名称；b.产品商标；c.制造厂名；d.产品型号、规格；e.产品数量；f.制造日期。7.2.4包装箱内应附有产品合格证，其上应注明：a.批号；b.标准号；c.检验员姓名或代号。7.3运输及贮存7.3.1芳纶纤维、酚醛纤维编织填料在运输过程中必须防止雨淋和受潮。7.3.2产品应贮存在清洁、干燥的仓库内，严禁烘烤、曝晒、受潮、雨淋，保管期限从生产日期起不应超过三年。附加说明：本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人杨书益。3 1995－JB/T7759中华人民共和国机械行业标准芳纶纤维、酚醛纤维编织填料技术条件JB/T7759－1995*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数6,0001996年1月第一版1996年1月第一次印刷印数1－500定价4.00元编号95－062机械工业标准服务网：http://www.JB.ac.cn
