整体编织-无缝、全成型、织可穿 58页

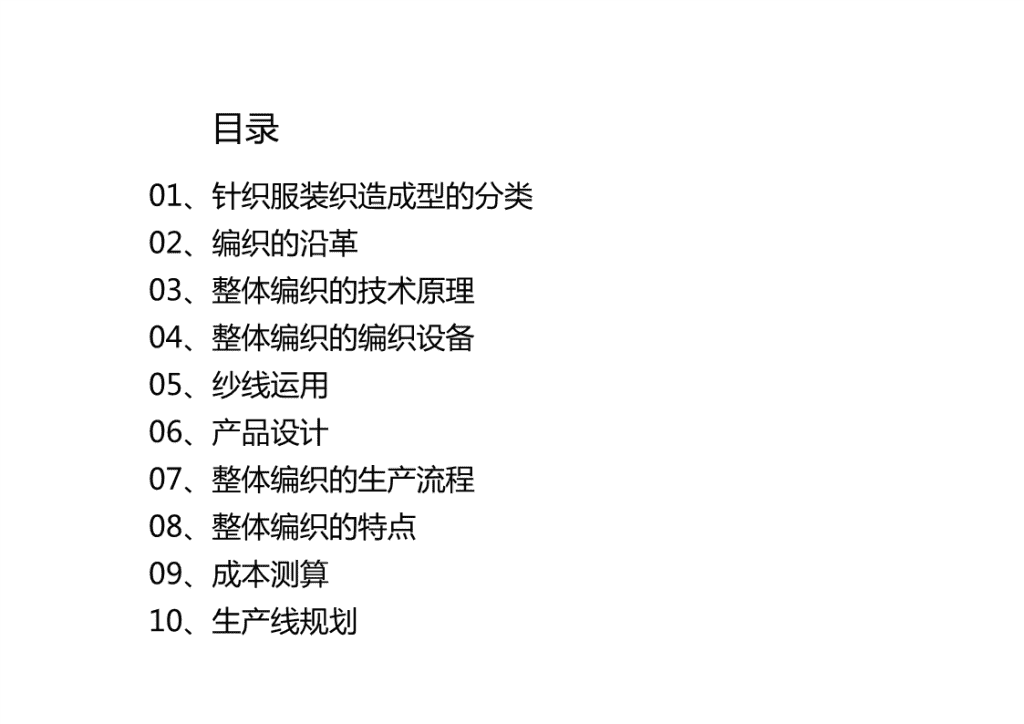

IntegrallyKnitting整体编织—无缝制，全成型，织可穿馮曉天 谨献小野木彰先生 目录01、针织服装织造成型的分类02、编织的沿革03、整体编织的技术原理04、整体编织的编织设备05、纱线运用06、产品设计07、整体编织的生产流程08、整体编织的特点09、成本测算10、生产线规划 01、针织服装织造成型的分类：织片裁剪（FullyCut）成型裁剪（Stitch-shapedCut）完全成型（Fully-fashioned）整体成型（IntegrallyKnitted） 织片裁剪（FullyCut）编织方式：圆筒编织机、横编织机 部分裁剪（Stitch-shapedCut）编织方式：横编织机 完全成型（Fully-fashioned）编织方式：横编织机、手工编织 整体成型（IntegrallyKnitted）编织方式：手编、无缝横机、无缝圆机、无缝经编机 02、编织的沿革5世纪手工编织-整体成型1865年手动编织机-完全成型+套口1926年自动编织机-成型裁剪+套口1971年电脑编织机-成型裁剪+套口1987年电脑编织机-完全成型+套口1995年全成型编织机-整体成型 03、整体编织的技术原理圆筒编织tubularknitting横列成型courseshaping纵列成型waleshaping套链running-on锁边bindingoff线圈形态的变化Changeofstitchtype Tubularknitting圆筒编织圆筒编织是呈螺旋形地编织构建由一根纱线或数根纱线组成的圆柱形织物。 courseshaping（flèchang）横列成型（行、专，铲针）编织的横列长度（针数）依次地减少或增加。 waleshaping纵列成型纵列成型是在编织一幅平型织片或圆筒织物时纵列内线圈减少或增加。横列的数量基本保持相同。 running-on（Pickingup）套链将横列线圈或织边线圈放置到编织机织针上的机械编织流程。编织的部分能构建垂直于原先形成的部分或彼此纵列数量不同。 Bindingoff（castingoff）锁边（套针）最后的编织横列封口构造 Changeofstitchtype线圈形态的变化一件服装中相邻部分的织物形态的变化能形成廓形。其形状可能是水平的，垂直的或对服装的另外处理。 04、整体成型的编织设备 SHIMASEIKIWholeGarment（全成型）SWG-V（1995）MACH2X（2007）SWG-FIRST（1997）MACH2S（2007）SWG-X（1999）MACH2XS（2015） 岛精MACH2XS是当今世界上最先进的编织机械，以运行速度和织造效果引领时尚产业。以声速单位“MACH”命名，最高编织速度提升至每秒1.6米。4针床，配备SlideNeedle全成型织针™，无难度、无障碍进行整体编织。 i-DSCS+DTC®智能数控线圈系统+能动张力控制装置™，极为有效地控制针织服装的尺寸。空气接纱器-与智能数控线圈系统+能动张力控制装置™同步传动，能及时切换纱线，实现多色花型编织。R2CARRIAGE®急速回转机头™系统，极大了提高生产效率。自主研发的SDSONEAPEX3三维设计系统，真正实现Computer-to-Garment。 MACH2XSMACH2X153103/123/1538L，12S，15L针距18LS=标准针钩，L=大号针钩60”40”50”60”针床宽度150cm100cm125cm150cm针床4+1(presserbed)4+1(presserbed)机头X1X31X3编织系统最快编织1.61.6速度m/s沉降片固定式沉降片固定式沉降片+弹簧可动式沉降片（下针床）导纱器1212 WholeGarmentMiniSWG-N2SWG021N2041N2061N2091N2 SWG021N2SWG041N2SWG061N2SWG091N2针距7·10·15·1810”16”24”36”针床宽度25cm40cm60cm90cm针床2222机头X1个机头，单系统，两侧分别配置翻针专业系统编织系统最快编织1.51.51.51.5速度m/s沉降片弹簧可动式沉降片导纱器881010 STOLLKnit&Wear（织可穿）CMS730TKnit&WearCMS830SKnit&WearCMS730SKnit&WearCMS830CKnit&WearCMS530HPKnit&WearCMS822HPKnit&Wear CMSCMSCMSCMSCMSCMS730T730S830S830C822HP530HPE6.2E3.5.2–E3.5.2E2.5.2E2.5.2–E2.5.2–针距E7.2E9.2E7.2,E9.2E7.2E7.272”72”86”84”84”50”针床宽度183cm183cm218cm213cm213cm127cm针床2+222222机头X1X31X31X31X32X21X3编织系统最快编织1.21.21.21.01.21.2速度m/s压脚装置—√√———导纱器161616161612 STOLL的multigauge编织技术，无需更换织针就能在同一台横编织机上水平或垂直方向编织出不同针距的效果。横编织机的机号可编织针距E2.5.23、3.5、4、5E3.5.23.5、4、5、7E5.25、7、8、10E6.27、8、10、12E7.27、8、10、12、14E8.28、10、12、14、16E9.210、12 PROTTIPV4i针种：E5,10,12双系统，双机头。针床：220cm/88〞（2×105cm）速度：1.3m/s纱咀：10个 STEIGERTAURUS2.170XP针种：E12双系统，单机头。针床：170cm/67〞纱咀：24个速度：1.6m/s SANTONI–Seamlessgarmenttechnology SANTONI–WarpKnittingSeamless(WKS) 05、纱线运用全成型编织的适用纱线18G15G12G8G精纺羊绒√√--精纺丝羊绒√√--精纺羊毛羊绒√√--精纺羊毛√√√-半精纺羊绒-√√-半精纺羊绒+化纤-√√√粗纺羊绒-√√√粗纺羊毛---√绢丝√√--长绒棉√√√-功能性纤维√√√√花式纱线-√√√ 06、产品设计360°成型（传统是两侧成型）。分割移针-圆周均衡收、放针图案连贯完整结构多样化 島正博社長介绍全成型编织 2010年全成型毛衣被采用为日本宇航员山崎直子的太空舱内着用服装 小虫淘宝店（店铺号：2911550）2015年8月18日发起，当日销售全成型毛衣近4千件。 OscardelaRenta2016FWNewYork 27thSPINEXPO2016/03/01-03Shanghai 07、整体编织的生产流程生产计划生产计划发纱工艺制版发纱工艺制版编织洗涤编织洗涤前处理熨烫前处理熨烫查、补查、补车、钉唛吊牌车、钉唛吊牌包装包装装箱装箱 07-1.原料1.1.纱线品质1.2.纱支与针型1.3.色、缸-尺码、件数分配 07-2.工艺、制版2.1.工艺（下数）制作2.2.程序（画花）制作2.3.数据库 07-3.编织3.1.生产计划3.2.程序输入、调试。3.3.作业：领纱、穿线、接线、拆纱（已下机完成的衫），叠放，交收；机台表面清理。 07-4.维护4.1.润滑油注入4.2.检修、零配件更换、故障排除4.3.设备清洗：每台机器每隔6小时清扫1次，每隔3个月全面清洗1次。 针床清洗：每3个月1次GaliottoMarcelloH2Gsrlexactaaquacompact 07-5.前处理5.1.收线头：直收、横收、斜收5.2.加固:腋下（夹底）、膊、领5.3.灯检、修补 07-6.洗涤6.1.去油、污6.2.干洗6.3.水洗 07-7.熨烫7.1.模架7.2.熨斗7.3.蒸烫 07-8.车、钉商标8.1.机钉8.2.手订8.3.位置 07-9.查、补9.1.检验9.2.修补9.3.表面清理：黏毛 07-10.包装10.1.挂吊牌10.2.折叠、入袋10.3.装箱 08、整体编织的特点01、设计：三维立体廓形，视觉效果优美，穿着感觉舒适。02、智能制造：实现ComputertoGarment。传统制造：ComputertoKnit。03、工艺+制版一体化04、节省劳力，减少作业工人高达62%（与同等产量传统生产线人员配置相比）05、节省原料，原料损耗节省约2%06、缩短生产线和生产流程，减少验片、修片，套口、套口检验、套口收发、手缝、手缝检验、手缝收发。07、缩短生产周期1/308、适合小批量、多款式的柔性生产。 09、成本测算9.1.折旧9.2.工费9.3.报价 10、生产线规划（年产15-20万件）10.1.编织作业区：30台；1台≥7平方，包括通道。10.2.保全作业间：≥30平方。10.3.零配件库：≥10平方。10.4.纱线收发周转区：≥200平方，拆片间：≥20平方10.5.前道整理区：线头处理、加固处理、灯检、修补。10.6.洗缩间：干洗X2，水洗X2，烘干X2，蒸汽去污X1周转区：≥30平方。洗涤剂储存间：≥10平方。10.7.熨烫间：烫台X3（其中蒸汽烫台X2）作业区：1个烫台≥6平方周转区：≥40平方烫架（板）储存及制作间：≥20平方。10.8.后道整理区：车唛、查、补、包。辅料库：≥20平方装箱及成品库：≥200平方10.9.办公室、会议室、储存间、茶水房、员工物品存放间。 11、生产线人员配置（全成型编织机30台）职位人数备注厂长1纱线管理、收发1制版2保全4日、夜班轮换针床清洗1日班，保全工轮换挡车4日、夜班轮换拆片1套口2手缝4洗涤1熨烫2车唛1检查、修补、挂牌、包装5装箱1合计：30 扬帆服饰有限公司（江苏常熟）全成型编织车间2015年6月 扬帆服饰有限公司（江苏常熟）全成型编织车间2016年9月 扬帆服饰有限公司（江苏常熟）全成型编织车间2017年5月
