双针床经编单面添纱编织研究 71页

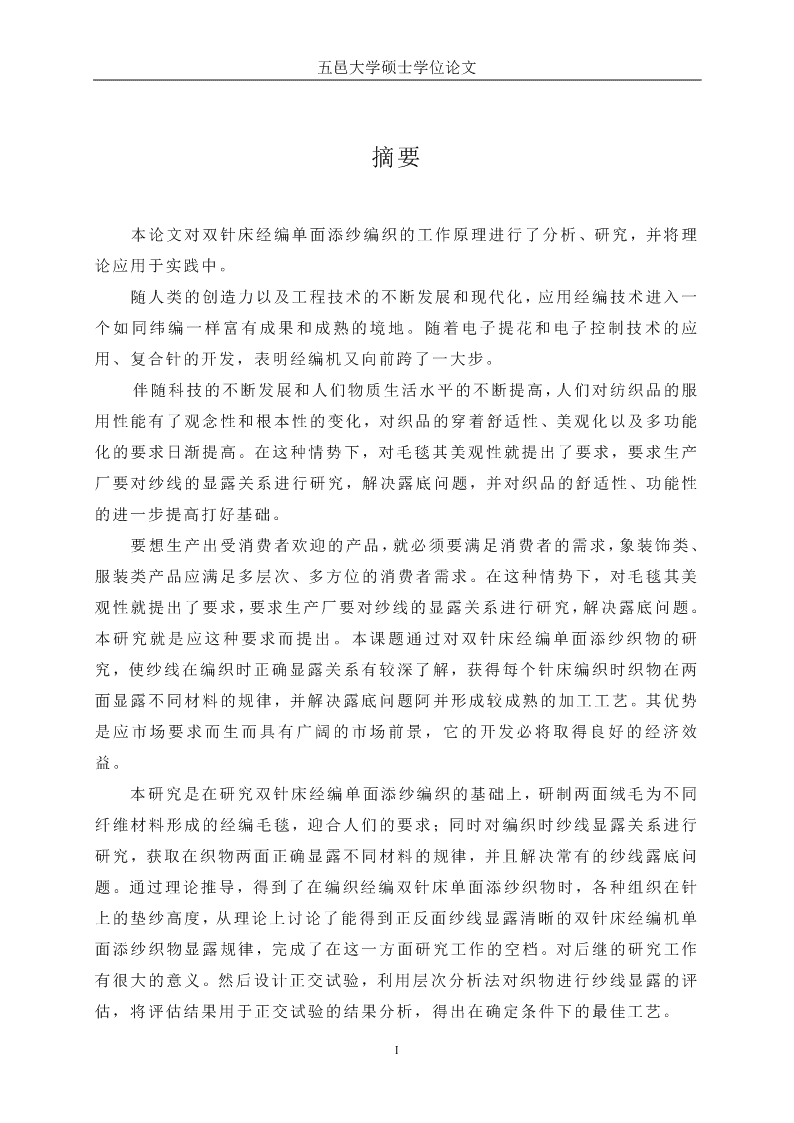

五邑大学硕士学位论文摘要本论文对双针床经编单面添纱编织的工作原理进行了分析、研究，并将理论应用于实践中。随人类的创造力以及工程技术的不断发展和现代化，应用经编技术进入一个如同纬编一样富有成果和成熟的境地。随着电子提花和电子控制技术的应用、复合针的开发，表明经编机又向前跨了一大步。伴随科技的不断发展和人们物质生活水平的不断提高，人们对纺织品的服用性能有了观念性和根本性的变化，对织品的穿着舒适性、美观化以及多功能化的要求日渐提高。在这种情势下，对毛毯其美观性就提出了要求，要求生产厂要对纱线的显露关系进行研究，解决露底问题，并对织品的舒适性、功能性的进一步提高打好基础。要想生产出受消费者欢迎的产品，就必须要满足消费者的需求，象装饰类、服装类产品应满足多层次、多方位的消费者需求。在这种情势下，对毛毯其美观性就提出了要求，要求生产厂要对纱线的显露关系进行研究，解决露底问题。本研究就是应这种要求而提出。本课题通过对双针床经编单面添纱织物的研究，使纱线在编织时正确显露关系有较深了解，获得每个针床编织时织物在两面显露不同材料的规律，并解决露底问题阿并形成较成熟的加工工艺。其优势是应市场要求而生而具有广阔的市场前景，它的开发必将取得良好的经济效益。本研究是在研究双针床经编单面添纱编织的基础上，研制两面绒毛为不同纤维材料形成的经编毛毯，迎合人们的要求；同时对编织时纱线显露关系进行研究，获取在织物两面正确显露不同材料的规律，并且解决常有的纱线露底问题。通过理论推导，得到了在编织经编双针床单面添纱织物时，各种组织在针上的垫纱高度，从理论上讨论了能得到正反面纱线显露清晰的双针床经编机单面添纱织物显露规律，完成了在这一方面研究工作的空档。对后继的研究工作有很大的意义。然后设计正交试验，利用层次分析法对织物进行纱线显露的评估，将评估结果用于正交试验的结果分析，得出在确定条件下的最佳工艺。I 五邑大学硕士学位论文论文关于双针床经编机单面添纱编织的研究分析，对以后进一步深入研究、对双针床经编机单面添纱织物新产品的开发都有一定的指导、参考和促进作用。关键词：经编双针床毛毯添纱原理纱线显露露底层次分析法II 五邑大学硕士学位论文AbstractThisthesiswasabouttheworkprincipleofplatingstitchindoublewarpmachine,combiningtoapplythetheoriesinpracticetheinside.Withhumancreativepowerandengineeringstechnicaldeveloptheasfullofasmodern,applicationwarptechniqueenteranasifweftknittingresultcontinuouslywiththematurity.Theapplicationofelectro-knitsystemandelectrolyticcontroltechniqueandempolderofcompoundneedleexpressingtostepforwardamajorstepofwarpmachine.Thechaperonageistechnologicaltodevelopcontinuouslytoincreasescontinuouslywithpeoplephysicallife,peopletaketothetextileproductfunctioncontainideawiththevarietyoftheclothingcomfort.Theclothingcomfort,thebeautyofthefabricandthemulti-functionarerequestedgradually.Underthiskindofsituation,toitsbeautifulinwoolenblanketputforwardtherequest,thefactorywantstoresearchtheyarnappearance,toresolvetheproblemofdewpoint,andtomakeabaseofthecomfortableandfunctionoffabric.Towanttoproduceaproductforwelcomedbyconsumer,mustsatisfytheneedoftheconsumer,asif,theclothingproductshouldsatisfymanylevelofstructures,inmanywaysneed.Underthiskindofsituation,toitsbeautifulinwoolenblanketputforwardtherequest,thefactorywantstoresearchtheyarnappearance,toresolvetheproblemofdewpoint,andtomakeabaseofthecomfortableandfunctionoffabric.Thisresearchisatthefabricofplatingstitchindoublewarpmachine.Thisresearchresolvetheproblemofdewpoint,andtomakeabaseofthecomfortableandfunctionoffabric,reartheregulationofthedifferentmaterialinthebothsidesanddevelopthenewwoolenblanketproduct.Itsadvantageisattherequestofmarketandhavingthevastmarketforeground.Itwillobtainthegoodandeconomicperformancenecessarily.Bythetheoriesdeduction,everykindoforganize’spositioninthematontheneedlecangetfromdiscussingtheoretically.ThefrontandbackyarnrearstheIII 五邑大学硕士学位论文clearindoublewarpmachine.Thereisveryimportanttotheresearchworkofthesubsequence.Thenwedesignexperimentbyorthogonaltest,usinganalytichierarchyprocesshandoverexperimentofresultanalysis,wegetthebestcraftforatmakingsureterm.Thesistheconcerningplatingstitchindoublewarpmachine,tohereafterfurtherthoroughresearch,toplatingstitchindoublewarpmachinethedevelopmentofthenewproduct.Keywords:doublewarpmachine,woolenblanket,platingstitch,yarnappearance,dewpoint,analytichierarchyprocessIV 本人声明我声明，本论文及其研究工作是本人在导师指导下独立完成的，论文所用资料均已在参考文献及论文中列出。作者：黄冠辉签字：2004年4月 五邑大学硕士学位论文第一章绪论随人类的创造力以及工程技术的不断发展和现代化，应用经编技术进入一个如同纬编一样富有成果和成熟的境地。随着电子提花和电子控制技术的应用、复合针的开发，表明经编机又向前跨了一大步。时下流行的拉舍尔花边的开发，经编制品已经成功地进入外衣领域，而传统的外衣坯布是由机织制品垄断的。目前，经编制品广泛用于汽车装饰材料、窗帘、渔业用网等。此外，轻质复合材料的出现，改变了飞机、飞船等交通工具的设计和性能。随着科技的不断发展和人们物质生活水平的不断提高，人们对织品的服用性能有了观念性和根本性的变化，对织品的穿着舒适性、美观化以及多功能化的要求日渐提高。在这种情势下，对毛毯其美观性就提出了要求，要求生产厂要对纱线的显露关系进行研究，解决露底问题，并对织品的舒适性、功能性的进一步提高打好基础。1.1双针床经编单面添纱编织概述经编作为针织行业的一个分支在国际上已有二百多年的历史，但经编工业在各国的规模发展则是上世纪40年代以后的事。特别是上世纪80年代以来，经编技术在一些发达国家取得重大突破，有力地推动了经编工业的发展。经编产品不仅广泛地应用于装饰、服装领域，品种迅速增加，而且作为产业用品向相关行业渗透，地位越来越重要。针织工业是我国纺织工业中发展相对滞后的行业，而经编行业则是针织工业中的后起之秀。从它起步时起，其产品就以特有的风格为广大消费者所关注和欢迎，行业充满生机。尽管当前经编行业面临严重困难，但它的发展潜力很大，国内经编先进水平向国际先进水平跟进的步伐一直没有减慢，这一点已为越来越多的业界人士所共识。我国经编工业在八五期间有很大的发展，特别是双针床短绒类织物增长极快，在这一时期内甚至成为经编的主要产品。双针床长绒毛毯生产亦已建立相当规模，使我国成为重要的腈纶经编毛毯出口国。氨纶和锦纶交织的弹性经编平布(一般经染色或印花成为成品布)、弹性经编丝绒(毛圈剪绒或拉绒剪绒)的生产则更如雨后春笋，在江苏、浙江、广东等省以极快速度发展。1 五邑大学硕士学位论文无论是什么样的企业，在市场经济条件下，产品是企业生存和发展的前提和基础。因此，解决当前经编行业不景气的现状主要是解决产品结构不合理和产品开发的问题。要想生产出受消费者欢迎的产品，就必须要满足消费者的需求，象装饰类、服装类产品应满足多层次、多方位的消费者需求。随着科技的不断发展和人们物质生活水平的不断提高，人们对织品的服用性能有了观念性和根本性的变化，对织品的穿着舒适性、美观化以及多功能化的要求日渐提高。在这种情势下，对毛毯其美观性就提出了要求，要求生产厂要对纱线的显露关系进行研究，解决露底问题。本研究就是应这种要求而提出。本课题通过对双针床经编单面添纱织物的研究，使纱线在编织时正确显露关系有较深了解，获得每个针床编织时织物在两面显露不同材料的规律，并解决露底问题；形成较成熟的加工工艺；结合新材料的发展，采用不同原料组合，开发新型毛毯产品。其优势是应市场要求而生而具有广阔的市场前景，它的开发必将取得良好的经济效益。目前，国内外针织毛毯织物大都采取拉绒，如经编针织类主要靠拉织物反面不同长度的延展线获取不同绒毛效果的绒织物；纬编类织物则主要由拉衬垫织物反面的衬垫纱进行起绒，也有拉集圈织物反面的悬弧和衬纬织物外露于织物反面的衬纬纱进行起绒的，且经过多年的生产实践，这类织物的起绒工艺业已相当成熟。但国内外针织双面绒类产品尚不多见，其正面拉绒一般绒毛丰满度较差或所起绒毛难以有效覆盖地组织等，效果都不甚理想，更谈不上工艺条件的成熟；就经编毛毯而言，目前在国内外市场上仅有两面绒毛均为同种材料形成的毛毯，有拉舍尔经编腈纶毛毯和拉舍尔经编棉毯两种，并以前一种为主。由于市场竞争日益激烈，拉舍尔经编腈纶毛毯的销售正在走下坡路，拉舍尔经编棉毯销售情况也在开始下滑。本研究是在研究双针床经编单面添纱编织的基础上，研制两面绒毛为不同纤维材料形成的经编毛毯，迎合人们的要求；同时对编织时纱线显露关系进行研究，获取在织物两面正确显露不同材料的规律，并且解决常有的纱线露底问题。1.2国内外对双针床经编单面添纱编织的研究状况随着我国针织工业向服饰、产业用、装饰用方向发展，添纱组织已被广泛地应用在生产中了。对于单色、交换、架空、绣花及毛圈等各种经纬编添纱组2 五邑大学硕士学位论文织都要求地纱和面纱线圈在织物中能按工艺设计的要求正确地配置，以使织物在正、反两面实现不同的性质和色泽。近年来，随着氨纶弹力纱的流行和在针织物中的应用，使用大、小筒径圆纬机和横机来编织添纱织物愈来愈多。添纱组织也用于进行氨纶与棉、锦纶、涤纶、羊毛、真丝、粘胶等原料的各种单面织物和双面织物编织中。同时还出现了三层添纱织物。这种织物采用三种不同材料用添纱组织进行编织，使三种原料清晰地分布在织物外、中、里层，形成稳定的排汗导湿系统，使织物舒适性大幅提升，增加产品的附加值。这些织物在性能上兼有地、面纱两者的优点，大大地改善了织物的弹性、内在质量和外观质量。然而，添纱编织中如何使地、面纱线圈正确地配置和定位是添纱组织编织中的一个根本问题。随着研究的深入，问题也越来越多。传统添纱工艺理论中的“一大二小”工艺是否能适应各种不同类型的圆机以及任何编织的原料?是否只有按照上述理想的编织过程才能得到预期的编织效果？许多学者通过实践探索提出了不同的看法，主要涉及机器的特征、编织用原料的性能、喂纱时导纱器的类型等，并从多种角度定性地探讨了影响添纱效果的因素。添纱组织是指在地纱成圈的同时引入面纱使织物在地纱线圈上“镶镀”上一层面纱线圈。为此，在编织过程中始终贯穿着这样一个问题：地纱与面纱应作如何配置，才能最后保证地、面纱线圈分居于织物的正面及反面。一般认为:面纱的喂纱张力要大于地纱，并通过不同位置的导纱孔配置使面纱的垫纱纵角和横角都小于地纱[1-2]。在这特定的“一大二小”，喂纱条件下，面纱低而贴近针壁，地纱高而远离针杆。随针头下降到握持平面，纱线双双抵达针钩内点的两旁，达成地纱靠近针钩、面纱贴近针背的配置。总之，在编织过程中，纱线水平配置时，地纱在前、面纱在后（近针背）；纱线垂直配置时，地纱在上，面纱在下，彼此互不交迭。这就是传统理论中的“添纱织物理想的编织过程”。但许多学者提出了不同的观点：国内有学者[3]通过在小筒径袜机上进行的丝盖棉织物编织实验发现，“一大二小”工艺既不能使地、面纱在针钩中达成完全正向配置，也不能避免布面产生较严重的跳纱；即使地、面纱在喂入阶段达成了完全正向配置，在成圈的其它阶段中依然会产生相当严重的跳纱。相反，地、面纱在针钩内以一定形式的交迭配置却极度减少了跳纱现象。因而，作者围绕成圈过程中不同喂纱条件3 五邑大学硕士学位论文与地、面纱在针钩内的配置、成圈过程各阶段中跳纱的形成、各种编织因素对地、面纱线圈配置的影响等方面进行了理论和实验研究，得出地、面纱纱线性质是影响添纱可靠性的主要因素。按各因素影响大小的顺序排列是：刚度>µ>sµ>纱线直径>截面性质>弹性。BF国内亦有研究者[4]认为：传统的添纱理论只适用于小口径的圆纬机。大筒径圆纬机上添纱成圈过程中其纱线断面轨迹线可以认为近似于一条直线。为保证获得良好的添纱效果，宜采取完全不同于“一大二小”理论的添纱工艺，即面纱垫纱纵角>地纱垫纱纵角，面纱垫纱横角<地纱垫纱横角，面纱喂纱张力<地纱喂纱张力。国外O.Wiedmaier、G.Buhler[5]认为:圆纬机上添纱编织的可靠性受所使用的纱线、成圈机件和针织物结构的影响。纱线的特性对添纱编织的效果影响很大。为使添纱编织无疵点，面纱应具有较大截面：尽可能减少面纱的粗、细节和接头；纱线的机械性能（拉伸性能、断裂功、摩擦系数、纱线结构）对添纱有影响；给纱过程中，消极式给纱的各项措施均不能有效地获得均匀的添纱效果，而采用MemmingerIro公司生产的EFS储存式给纱装置，则可大大地改善添纱可靠性。两位学者在探讨导纱对圆筒形添纱针织物的影响时认为[6]：机器的零件、操作、几何结构、安置和状态对实现高质量添纱相当重要。无疵点添纱要求面纱和地纱具有稳定的线圈长度，这只能通过积极式喂纱系统来实现。良好的添纱效应是面纱完全覆盖地纱，面纱截面应大于地纱，两者之比约为1.4:1。编织条件能大大地改善添纱效果。W.Schmidtkrems[7]从理论上分析了大圆机上生产花色添纱单面组织的可能性。认为除了纱线因素外，机器条件起着重要作用。给纱时面纱和地纱应靠近织针，但沿竖直方向应保持尽可能大的距离。给纱张力应尽量相同，面纱略小于地纱。宜选用向上倾的针头结构。牵拉张力宜小些。花色添纱织物编织时，可采取如图1-1所示面纱与地纱就象在三线绒中的面纱和地纱那样先后预弯纱，或如图1-2所示使用所谓零点沉降片。有两种可能性，一是地纱(毛圈纱B)直接在成圈之前喂入，从而处于织物反面。面纱首先垫在靠近握持平面的位置，通过相应的斜面进入针头内面，片鼻直接握持两根纱线直到分别成圈之前。二是地纱(毛圈纱A)预弯纱，先直接自由地位于成圈前的位置，面纱如前述进行处理。Morat公司的MKPL及ALBI公司的APL机生产架空添纱毛圈织物时，4 五邑大学硕士学位论文采用分纱的方法亦可提高添纱可靠性，即在地纱喂入以后，只喂地纱的织针下降到集圈高度，针舌关闭针口，要钩取添纱的织针直接与其余织针进入一只共同的针道成圈。图1-1面纱与地纱的预弯纱图1-2ALBI公司的APLⅡ型机器上面上世纪90年代以来，随着弹性氨纶原料在针织纬编服饰中的应用，氨纶与棉、锦纶、涤纶、羊毛、真丝、粘胶以添纱形式交织构成各种纬编单面织物和双面织物[8]。如何采用有效的编织工艺以保证良好的布面质量，国内外亦有不少资料从各种不同角度，针对所开发的一种或几种面料，对弹性氨纶添纱织物的编织工艺作了报道[9-14]，一致认为，弹性织物编织时，氨纶需采用积极输线装置。资料[10]报道了大筒径圆纬机编织单、双面织物时，宜加大筒口距离（约2mm）,氨纶丝张力为5~10cN。资料[11]报道在中、小型罗纹机上编织棉、氨纶罗纹织物时，宜采用面纱在上、地纱居中、氨纶丝在下的导纱器结构。资料[12]认为，单面圆纬机上生产棉氨弹性织物时，可采用两眼添纱导纱器，其中上眼穿氨纶丝、下眼穿面纱，同时配合适当的地、面纱喂纱比，这样才能使氨纶丝与面纱相对位置保持不变，顺利编织添纱织物。资料[13]报道了圆纬机上编织氨纶弹力针织物的编织工艺，其垫纱时，地纱用钢梭子上的导纱孔导纱，氨纶丝用附装的位置较低的滑轮导纱器导纱，只能上针吃氨纶丝。采用滞后成圈方式。氨纶丝张力不宜太小，其输线过程中的牵伸倍数约达2-3倍。资5 五邑大学硕士学位论文料[14]报道了单面圆纬机(筒径562mm)三线添纱弹性织物的编织工艺，可采用地纱在上、面纱在下、氨纶丝由滑轮喂入的导纱器结构。除圆机上编织弹性氨纶添纱织物外，资料[15]详细讨论了在电动横机和手摇横机上编织羊毛氨纶添纱织物各种影响因素。其基本的添纱工艺是：可以采用一个专用添纱导纱器或两个独立的导纱器。前者面纱从底部孔眼穿出，地纱（氨纶丝）在一个高出几毫米的小槽穿出，两种纱线之间有一个小角度。亦可采用如图3所示的改型添纱导纱器，两端带有凹口的小槽可有效地提高添纱的稳定性[16]。后者配置是导纱时，面纱在前，地纱滞后，以便喂入针钩时，两种纱线之间形成一个小角度。羊毛和氨纶添纱编织时，面纱所用支数比通常用的支数细；所编织的线圈长度相对于采用单一纱线编织大致增加30%；喂纱张力大小适中等。以上是在纬编方面对添纱编织的研究，接下来我们就看看经编方面的研究情况。这些研究大多都认为在针头中离针背近的纱线将形成织物的正面，离针背远的纱线将显示于织物反面，又或垫纱位置在下的将显露于织物正面、垫纱位置在上的将显示于织物反面。书[2]认为：当两把梳栉在针钩前作同向横移时，则织物正面由后梳栉纱线形成，织物反面由前梳栉纱线形成；当两把梳栉在针钩前异向移动时，则织物正面由前梳栉纱线形成，织物反面由后梳栉纱线形成。还有学者提出经编织物设计中的重要问题是在于掌握织物正面和反面显露的均是前梳栉纱线，而后梳栉纱线只是夹在前梳栉纱线所形成的线圈和延展线之间。同时还有人认为在一般机器安装条件下，织物正反面显露的始终是前梳纱线。论文[17]为了进一步研究两梳经编织物的纱线显露关系，在Z303双梳经编机上进行了18种布样的试验，所用的原料为135D涤纶低弹丝和50D涤纶长丝。为了分析，对该18种布样在低倍显微镜下进行观察和拍摄。为了便于观察和拍摄，在135D的纱线中采用了一根带色的低弹涤纶丝。18种布样的组织情况如表1-1所示。1-17号布前梳使用50D涤纶长丝，后梳使用135D涤纶低弱丝。18号布前后梳原料对换。6 五邑大学硕士学位论文表1-1布号123456789前梳10,1210,1201,0110,2310,1201,2110,1201,3210,23后梳23,1034,1010,2310,1201,3232,0132,0121,0121,01布号101112131415161718前梳01,3210,2301,3201,2110,1201,2101,3210,2312,10后梳01,2101,2112,1023,1010,2301,3212,1012,1010,23实验获得的纱线显露情况可归纳为以下四类：1）正反面都显露出同一把梳栉的纱线，为1、2、3、4、5和18号布；2）正面由后梳纱显露，反面由前梳纱显露，为6、7、8、9、10、11和12；3）正面由前梳纱显露，反面由后梳纱显露，为14和15号布；4）反面由前梳纱显露，正面每一线圈的两圈柱在交替横列上，一根圈柱由前梳纱显露，另一根圈柱由后梳纱显露。书[18]给出了梳栉在各种移动情况下前梳纱（粗纱）和后梳纱（细纱）在针上的配置图，如图1-3所示。图1-3两梳栉纱线在针钩下配置图7 五邑大学硕士学位论文梳栉在针后移动有三种情况：Ⅰ、二梳移过相同针距数；Ⅱ、前梳移过较多针距数；Ⅲ、后梳移过较多针距数；在上述三种情况中，可分为：1.二梳在相反方向移动；2.二梳在相同方向移动；对于前述梳栉在针后移动的六种情况，各有四种梳栉在针前移动的可能情况。a.二梳在针前和在针后移向相同；b.二梳在针前和在针后移向相反；c.后梳在针前和在针后移向相同，前梳则和在针后移向相反；d.前梳在针前和在针后移向相同，后梳则和在针后移向相反。该作者认为如果后梳在针前移动方向与其先前移动方向相反，则正面线圈由后梳纱形成；如果后梳在针前横移与其先前移动方向相同，则正面线圈由前梳纱形成。从上面这些资料看来，这些研究部分比较简单，与实际情况有差异。而且讨论的不是纬编就是经编单针床的研究情况。对双针床经编单面添纱编织情况则完全没有涉及到。本文对其在学术研究及生产实践中的重要性给予高度重视，进行了初步的的研究。8 五邑大学硕士学位论文第二章添纱编织原理及其编织成圈过程针织绒类织物首起于针织经编绒类产品和人造麂皮绒产品的开发，是上世纪七十年代发达工业国家针织行业开发出来的一大类新产品。随着科学技术的不断发展，绒类织物的品种及其生产方法也达到了新水平。而对经编纱线的显露的理论研究，至今为止，国内外仅对单针床经编添纱编织进行过研究，对双针床情况还没有研究过。在这里我们首要的是要清楚什么是添纱组织和添纱编织原理。添纱组织就是织物中部分或全部线圈由两根或两根以上的不同纱线形成的针织物组织。大多数由两根纱线形成。有经编和纬编、单面和双面、素色和花色之分。添纱编织的作用如下：（1）使用具有不同色泽或性能的纱线进行编织，能获得织物正反面具有不同色泽或性质的效应；当使用染色性能不同的纱线进行编织时，经染色加工后，也能获得织物两面具有不同色泽的效应。（2）采用交换、架空或绣花添纱方法进行编织，能使织物正面具有花纹效应。（3）采用两根不同捻向的纱线进行编织，能减轻或消除织物中的歪斜。在添纱组织基础进行衬垫纱线形成添纱衬垫组织。这是一种由面纱、地纱和衬垫纱编织成的，衬垫纱周期地在织物某些线圈上形成被夹持在面纱与地纱之间的不封闭圈弧的纬编组织。衬垫纱线的垫放比例为1:1或1:2或1:3等，常用的为1:2。衬垫纱线的衬垫方法有直垫式、位移式和混合式三种。具有表面平整、保暖性能好的特点。衬垫纱经起绒后，绒毛能牢固地牌织物的表面，横向延伸性小，织物仅在逆编织方向脱散，被广泛用于制作绒衣衫裤、运动衣[19]裤等。因此，添纱编织就是在成圈过程中利用两个梳栉在一个针钩内垫入两根纱线使其进行成圈的。因此，要了解添纱编织原理我们就必须先了解经编机成圈过程。2.1经编机的成圈过程针对本研究过程中要使用到的机型HDR6DPLM/60型双针床经编机，其使用的是双针床舌针，因此我们在这里就只是介绍双针床舌针的成圈过程，而对9 五邑大学硕士学位论文钩针的成圈过程我们就不再介绍了。在这里我们就先介绍舌针经编机的成圈过程和双针床舌针经编机的成圈过程，然后根据实际情况针对HDR6DPLM/60型双针床经编机介绍其成圈过程中各成圈机件的运动情况。2.1.1舌针经编机的成圈过程舌针经编机的成圈机件一般由凸轮或连杆机构传动。机器主轴一转，完成一成圈循环。成圈机件在主轴一转中的位移与主轴转角的关系如图2-1所示。舌针的位移规律较钩针简单，上升到退圈位置后，为了垫纱需作一时期的停顿，以后再下降成圈。图2-1成圈机件位移与主轴转角的关系舌针经编机的成圈过程如图2-2所示。在主轴转角为0时，舌针在最低位置，准备开始新的成圈循环[图2-2(6)]。成圈过程开始时，针上升退圈。沉降片移到前面位置，压在坯布上面，使其不会随针一起上升，而导纱针则处于机前位置[图2-2(1)]。在此位置时，导纱针继续进行针背垫纱运动。针上升到其最高位置，旧线圈将针舌打开，并转移到针杆上[图2-2(2)]。当线圈经过针舌滑到针杆上时，针舌在弹性能作用下将往上翻。为防止针舌关闭，采用防针舌自闭钢丝。此钢丝在沉降片上方横过全机。10 五邑大学硕士学位论文针上升到最高位置时，导纱针向机后摆动，将纱线带过针间间隙，直到最后位置[图2-2(3)]。这时，导纱针在针钩前移过一针距，进行针钩垫纱。沉降片向后退。而后梳栉向前回摆，纱线就这样绕在针上[图2-2(4)]。沉降片继续摆向最后位置。在完成垫纱后，针下降，旧线圈使针舌向上转动，使针舌关闭[图2-2(5)]。新垫上的纱线这时绕过针钩。沉降片到最后位置后又开始向前移动。针继续向下运动，针钩中的新纱线拉过旧线圈。由于旧线圈为栅状脱圈板支持住，所以旧线圈脱落到新纱线上。在针头下降到栅状脱圈板上边缘后，沉降片前移到栅状脱圈板上方，并将经纱分开[图2-2(6)]。导纱针在此位置作针背垫纱。当针下降至最低位置时，新线圈通过旧线圈后而具有一定大小和形状，完成成圈，在以后针上升时，旧线圈受牵引机构牵引力的作用，向针背移动，进行牵引。这样当针上升时，可避免旧线圈回套到针上。图2-2一般舌针经编机上，垫纱是由导纱梳栉于针间作前后摆动和沿针平面移动来实现的，这时针床仅作上下摆动。在梳栉较多的机器上，为有利于提高机器速度，针除作上下升降以外，还作迎着梳栉的摆动，以减小梳栉摆过针和垫纱11 五邑大学硕士学位论文过程的时间。2.1.2双针床舌针经编机的成圈过程舌针经编机除单针床以外，还广泛使用双针床，其实早先的拉歇尔型经编机就是双针床舌针经编机。其上的梳栉对两个轮流作成圈动作的针床进行垫纱。图2-3表示了双针床舌针经编机的成圈过程。图2-3在一成圈循环开始前，两个针床均处于最低位置，它们的针头低于栅状脱圈板水平位置，导纱梳栉在后针床针钩前，为准备后针床成圈，梳栉开始往后针床针后摆动。[图2-3(1)]成圈循环开始时，后针床针升起进行退圈，旧线圈落到针杆上[图2-3(2)]。针舌为旧线圈打开，为防止针舌上翻自闭，在针床前有防针舌自闭钢丝。在针床上升作退圈动作时，已摆到针后的导纱针作针背垫纱横移。当针床到达最高位置后，导纱针带经纱摆过针间间隙，到针前位置[图2-3(3)]。导纱针在后针12 五邑大学硕士学位论文床针钩前作针前垫纱，以后再摆回到后针床背后，完成后针床针垫纱[图2-3(4)]。经纱绕在针舌上方位置。以后后针床下降，针舌在旧线圈作用下关闭。针床一直下降到其开始位置，完成脱圈和成圈。新垫上的纱线被拉过旧线圈形成新的横列。至此，两个针床已处于最低位置，这完成了整个成圈循环的前一半。但这时导纱针已处于前针床针的前面位置，必须摆到后面位置以准备在前针床针上编织下一横列。前针床针上的成圈循环与后针床针完全一样。图2-4表示了双针床舌针经编机上舌针的位移，以及导纱针的摆动和横移。舌针运动升到最高位置后停顿一时期，以进行垫纱，再下降进行成圈的其它阶段。在形成一完整横列过程中（前、后针床各作一成圈循环），导纱针前摆三次，后摆三次。导纱针第一次后摆对后针床进行垫纱，第三次前摆对前针床进行垫纱。与这两次垫纱位置相应的导纱针横移即为相应针床上的针前垫纱。图2-42.1.3双针床型拉歇尔经编机的工作原理现代双针床型拉歇尔经编机的基本工作原理与双针床舌针经编机的成圈过程相似，但又有其独特之处。其基本的工作特点是使用两个舌针床轮流进行13 五邑大学硕士学位论文编织。这两个针床的舌针前后对齐，背对背安装。每一个针床的成圈过程与单针床拉歇尔经编机相同。图2-5所示为双针床经编机的成圈过程。成圈循环开始时，前针床舌针上升，将旧线圈退至针杆，前沉降片处于最后位置握持旧线圈，导纱针摆向前针床针前进行垫纱横移，随即回摆，如图2-5(1)所示。然后，前针床下降完成带纱、针口闭合、套圈、脱圈和成圈运动。导纱针在舌针下降到脱圈位置时进行针背横移，然后再次摆向机前，以便空出位置让后针床上升编织，前沉降片配合导纱针后退，后沉降片前移准备握持后针床的旧线圈，如图2-5(2)所示。后针床的成圈过程与前针床相同，如图2-5(3)、(4)所示。在编织过程中，各导纱梳栉有多种不同分工。如果部分导纱梳栉在前、后针床上均作针前横移，则可形成前后连成一片的双面织物。如果机前的几把梳栉仅在前针床上编织，机后的几把梳栉仅在后针床上编织，则可形成前后分离的两片单面织物；如在此基础上，再有几把梳栉在两单面织物两边缘处的前、后针床织针上进行垫纱编织，则可把两单面织物连接成圆筒形织物。如果两针床脱圈板安装间距增大，最前的最后的几把梳栉分别在前、后针床上编织单片织物，中间的几把梳栉轮流在两针床上垫纱成圈，将两单片织物连结成一体，则形成的织物是中间夹有较长连接线的双层织物。然后使用专门的剖绒机将双层织物剖开，即可得两片毛绒织物。毛绒高度由两针床脱圈板之间的距离决定。图2-5在整个编织循环（前、后针床各成圈一次）中，导纱梳栉一般要前后摆动14 五邑大学硕士学位论文6次，同时要在前、后针床上各作一次针前和针背横移，共需4次横移时间。故梳栉横移机构常采用4行程工作方式，即完成一个编织循环使用4块花板链块。根据机器使用目的，双针床型拉歇尔经编机的针床配置和形式可以变换。例如为编织毛圈织物，常将前针床舌针换成无钩针，毛圈由垫到无钩针上的经纱形成。如将舌针相对配置的两舌针床改成舌针相间配置，则织出的织物具有与纬编罗纹相类似的结构和特点。又如将两针床中的一个针床拆去，双针床经编机就可作为单针床经编机使用。2.2HDR6DPLM/60型双针床经编机的成圈过程在这里我们针对本研究过程中用到的HDR6DPLM/60型双针床经编机进行介绍，由于该机型有其独特的成圈机件运动过程，所以我们必须首先对该机型要了解。2.2.1长绒型双针床拉歇尔经编机HDR6DPLM/60型双针床经编机的介绍（1）HDR6DPLM/60型双针床经编机机器用途及主要技术特征HDR6DPLM/60型经编机可用于编织16-60mm的双层毛绒织物,经剖幅后可成为单面的长毛绒织物,用来做人造毛皮、衬里布、毛毯和垫布、汽车座垫、装饰等织物。通常适于编织的原料有腈纶、涤纶、粘胶人造丝和羊毛等。HDR6DPLM/60型经编机的主要技术特征如表2-1所示。表2-1项目主要技术特征项目主要技术特征双针床拉歇尔经编机，卧罗拉积极送经与经轴消极送经相形式送经形式式右手车结合针型舌针针槽板间距（mm）16-60针号E（针/25.4mm）12、14、16、18牵拉卷取方式四辊积极式牵拉，分离式卷取1905(75英寸)，3302(130工作幅宽(mm)最大卷取直径(mm)1270（50英寸）英寸)，2667(105英寸)梳栉数6牵拉密度（横列/cm）3.2-31.215 五邑大学硕士学位论文主电机功率(kW)3.0、3.3、4.0卷布电动机功率(kW)1.0筒子架供纱绒纱供纱方式及尺寸筒子规格≤200、慢速电动机功率(kW)1.0(mm)经轴φ1016×533.4(40×21英寸)地纱2.24-15.46、绒纱积极送经范围(mm/圈)地梳用经轴尺寸(mm)φ762×533.4(30×21英寸)21.69-140.68编织速度(r/min)600-700（2）成圈机件的配置图2-6成圈机件的配置如图2-6所示。该机有前后两个舌针床、两个脱圈针槽板、16 五邑大学硕士学位论文6把导纱梳栉和两个握持沉降片床，沉降片上带有防针舌自闭钢丝。前后舌针床上的舌针针背呈相对排列。脱圈针槽板之间的距离可在16-60mm内无级调节，它决定了织物的绒毛高度。6把梳栉分成4把地梳、2把绒梳。地梳L、L及L、125L分别在前后针床上成圈编织地布，地梳栉不作前后摆动，仅作侧向横移。绒6梳L、L在前后针床上都成圈，将两边的地布连接起来，绒梳既作与舌针床摆34逆向的前后运动，又作侧向的横移运动。成圈机件中针槽板、舌针床、握持沉降片床、绒梳分别由几组共轭凸轮驱动作往复运动。成圈机件的动程如表2-2所示。表2-2项目动程(mm)摆动14.10舌针升降24.79沉降片29.94绒梳15.70（3）成圈机件的安装和调整°（1）主轴0的确定：以后针床下降到最低点开始回升，当回升值为°°0.001-0.002mm时，即为0（前后针床凸轮相位差为180）。（2）两舌针摆轴的调整：两摆轴的中心距为145mm。°°（3）针槽板的高度及调整：当主轴0（180）时，前、后针槽板顶面到梳栉摆轴的距离为233.5mm，松开针槽板托架下部的调节螺栓，即可改变此尺寸。°（4）舌针位置及调整：当主轴为0时，调节舌针升降连杆的长度，使舌针头到针槽板顶面的距离为2mm，舌针针背与针槽板槽底的间隙为1mm，松开舌针床的坚固螺栓即可调节此位置。（5）梳栉的位置及调整：①梳栉横向位置的调整：松开梳栉顶杆滑块上的锁紧螺栓，调整球头螺栓即可微调导纱针在舌针间的横向位置。②各梳栉导纱针间距的调整：两把绒梳导纱针间距为1.5mm，各地梳导纱针间距为1mm。当绒梳摆至机前、机后两极限位置时，距离舌17 五邑大学硕士学位论文针最近的一枚导纱针与舌针针钩间距应为2-2.4mm。③导纱针插针深度的调整：L-L插针深度为4/4，L、L两把衬纬梳2516栉插针深度为3/4。④梳栉横移时间的调整：导纱针应在摆出针平面后进行横移，在摆入针平面前横移运动结束，当传动链条中起始链块的斜面刚好与滑块滚子相接触时，主轴应旋转到导纱针摆出舌针平面，刚开始作针前横移的位置。（6）防针舌自闭钢丝的位置：防针舌自闭钢丝应保证舌针快速上升退圈时，不致于由于针舌反弹而关闭针口，在舌针下降时又不致于勾住钢丝。（7）握持沉降片的位置及调整：当舌针从最低位置上升到脱圈点上方约10mm时，沉降片与舌针、针槽板的相对位置如图。2.2.2HDR6DPLM/60型双针床经编机的成圈过程在一成圈循环开始前，前后两针床均处于最低位置，它们的针头低于栅状脱圈板水平位置。当后针床下降到最低点开始回升，当回升值为0.001-0.002mm°°时，此时为主轴为0（前后针床凸轮相位差为180）。此时导纱梳栉L、L与12前针床相对位置最远，针床在靠近机前的位置。为准备后针床成圈，整个针床开始向后摆动。成圈循环开始时，整个针床向后继续摆动；后针床织针开始上升进行退圈，后针床织针上的旧线圈退落到针杆上。后针床针舌为后针床旧线圈打开，为防止针舌由于弹性势能作用向上翻而产生针舌自闭，后针床防针舌自闭钢丝进入工作位置。在后针床上升作退圈运动时，后针床织针摆过地梳L、L梳栉。然56后，后针床地梳L、L梳栉在后针床织针进行针背横移。同时绒梳向机后摆动56和后针床针背横移准备进行绒梳垫纱，后针床地梳L、L梳栉则静止不动。后56针床到达最高位置后随即下降往机前摆动。同时绒梳继续向机后摆动，以减少绒梳在后针床织针上垫纱的运动动程。当后针床回摆过导纱梳栉L、L和绒纱梳栉的织针平面后，地纱梳栉L、565进行针前横移，以便地梳L进行成圈编织地布、地梳L进行衬纬编织，使各成5618 五邑大学硕士学位论文圈线圈纵行横向连结在一起而形成地布，绒梳则在后针床织针前垫纱后往机前摆动以形成长绒线。后针床针前横移完成后，随后针床的下降后针床随着往机后摆动，地梳L、L不摆动，绒梳往机前摆动。针床摆过地梳导纱针L、L平5656面后到达机后完成垫纱运动动作，最后的垫纱位置由此时的状态决定。随着后针床的下降，在后针床织针垫上的纱线进入到针钩内。此后，后针床下降，针舌在旧线圈作用下关闭。后针床一直下降到其开始位置，完成带纱、针口闭合、套圈、脱圈和成圈运动过程。新垫上的纱线被拉过旧线圈形成新的横列。至此，前后两针床都已处于最低位置，这样就完成了整个成圈循环的前一半。19 五邑大学硕士学位论文第三章双针床经编单面添纱编织中纱线显露的研究以下我们对编织各种类型线圈时，成圈机件的几何位置对垫纱高度的影响加以讨论。3.1坐标系统的确定以握持沉降片5上边缘平面与过摆轴2的中心竖直线的交点为原点O作为三维直角坐标系的原点，以沉降片上边缘平面向机后的水平线为y轴，正方向指向机后。摆轴2与原点O连线竖直向上为z轴正方向，平行摆轴2过O点指向机头方向为x轴正方向（即垂直指向纸平面）。所构筑的坐标系见图2-6。纱线在空间显示情况如示意图3-1所示。图3-13.2地梳编织经编链线圈（开、闭口线圈）它们的垫纱情况都是一样的。其垫纱运动图如图3-2。由于地梳只在一个针床上上编织，因此垫纱运动图也只表示一个针床上的垫纱，另一个针床织针就没有在图上表示出来。后面20 五邑大学硕士学位论文讨论的地梳编织情况所用的垫纱运动图也是这样，都没有把另一针床的针标出，后面也就不再说明了。图3-2此时，在针上从握持点A到导纱孔E之间的纱线投影到xoy平面上的投影如图3-3所示的粗线。两圆圈表示前后针床针杆。e为纱线在上一成圈后与地布的连结点到x轴的距离。c为垫纱针杆中心到x轴的距离。m为导纱针孔E"到x轴的距离。c−e是握持点投影A"到针杆中心的距离。c−m是导纱针孔中心投影E"到针杆中心的距离，也就是相对针后摆幅。L为前后两针床距离。T为针距。H是在针后导纱针孔中心到xoy平面的距离。f是握持点到xoy平面的距2离。图旁边两钩状图示表示前后针床的针前。在前针床的情况跟现在这种情况是对称的，我们就不再另外进行讨论了。21 五邑大学硕士学位论文图3-3地梳编织经编链线圈d和d"分别是针杆和针钩直径。地梳编织经编链线圈时纱线在平面xoy的投影如图3-3。在编织时，两针床垫纱情况具有对称性。在∆A"B"O"中dA"O"=c−eB"O"=22222d则A"B"=A"O"−B"O"=(c−e)−422d(c−e)−A"B"4∠A"O"B"=arcsin=arcsinA"O"c−e在∆E"F"O"中TFO"=c−mFE"=22222T则E"O"=E"F+O"F=(c−m)+422 五邑大学硕士学位论文TFE"2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆E"O"D"中22222T−dE"D"=E"O−O"D=(c−m)+4222T−d(c−m)+E"D"4∠E"O"D"=arcsin=arcsinE"O"T22(c−m)+4∠B"O"C"=π−∠A"O"B"d∠B"O"C"弧B"C"=2∴∠B"O"D"=2π−(∠A"O"B"+∠E"O"F+∠E"O"D")⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-1)d∠B"O"D"弧B"D"=2由于垫纱时沉降片握持点A与导纱针孔E之间的纱线长度趋向最短，垫纱后垫纱点C到达一个平衡位置，由此垫纱后缭绕在针杆上的纱段可近似地认为是等距螺旋线。如果把纱段AB、BD和DE旋转在一个平面上应为一条不折弯的直线，如图3-4所示。23 五邑大学硕士学位论文H2hDhChB图3-4其中I=A"B"II=B"D"III=D"E"Ⅳ=B"C"由图3-4所知，据相似三角形的相关定理，可知AA"+DD"AA"+EE"=A"D"A"E"h+fH+fD2=22222dd∠B"O"D"2dd∠B"O"D"2T−d(c−e)−+(c−e)−++(c−m)+4242422dd∠B"O"D"(H+f)((c−e)−+)242h=−f⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-2)D2222dd∠B"O"D"2T−d(c−e)−++(c−m)+42422dd∠B"O"C"(H+f)((c−e)−+)242同理h=−f⋯⋯⋯⋯⋯⋯⋯(3-3)C2222dd∠B"O"D"2T−d(c−e)−++(c−m)+42424 五邑大学硕士学位论文22d(H+f)(c−e)−24h=−f⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-4)B2222dd∠B"O"D"2T−d(c−e)−++(c−m)+424AA"+EE"H+f2α=arctan=arctan⋯⋯(3-5)A"E"d2d∠B"O"D"T2−d222(c−e)−++(c−m)+4243.3地梳编织经平线圈3.3.1编织闭口经平线圈开始新的成圈循环时，地梳梳栉相对运动为向前摆动越过织针针杆中心线后横移进行针前垫纱，垫上纱线后随即梳栉相对向机前摆动至针床最前方，垫纱位置由此时的状态决定。此时垫纱运动图如图3-5。图3-525 五邑大学硕士学位论文图3-6地梳编织闭口经平线圈地梳编织闭口经平线圈时纱线在平面xoy的投影如图3-6。由图3-6可知在∆A"O"G中TGO"=c−eA"G=22222T则A"O"=A"G+GO"=(c−e)+4TA"G2∠A"O"G=arcsin=arcsinA"O"T22(c−e)+4在∆A"B"O"中22222T−dA"B"=A"O"−B"O"=(c−e)+4222T−d(c−e)+A"B"4∠A"O"B"=arcsin=arcsinA"O"T22(c−e)+426 五邑大学硕士学位论文在∆E"O"F中2222TE"O"=E"F"+FO"=(c−m)+4TFE"2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+4222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∠B"O"C"=π−(∠A"O"G+∠A"O"B")d∠B"O"C"弧B"C"=2∴∠B"O"D"=2π−(∠A"O"G+∠A"O"B"+∠E"O"F+∠D"O"E")⋯⋯⋯⋯⋯⋯⋯(3-6)d∠B"O"D"弧B"D"=2同前面所讨论的相似，握持点A与导纱针孔E之间的纱线长度趋向于最短，垫纱后垫纱点达到平衡位置。同前所述，纱段AB、BD和DE展开在一个平面上应为一条不折弯的直线，跟图3-4相似，这里就不再画了。跟前面所述图3-4相似：AA"+DD"AA"+EE"=A"D"A"E"h+fH+fD2=2222222T−dd∠B"O"D"2T−dd∠B"O"D"2T−d(c−e)++(c−e)+++(c−m)+4242427 五邑大学硕士学位论文222T−dd∠B"O"D"(H+f)((c−e)++)242h=−f⋯⋯⋯⋯⋯⋯⋯(3-7)D22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424222T−dd∠B"O"C"(H+f)((c−e)++)242同理h=−f⋯⋯⋯⋯⋯(3-8)C22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424222T−d(H+f)(c−e)+24h=−f⋯⋯⋯⋯⋯⋯⋯(3-9)B22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424AA"+EE"H+f2α=arctan=arctan(3-10)A"E"T2−d2d∠B"O"D"T2−d222(c−e)+++(c−m)+4243.3.2编织开口经平线圈在进行垫纱时其垫纱运动图如图3-7,首先进行针背横移，纱线在针背先折弯。随后，整个针床摆向后针床针前，再进行针前横移垫纱。地梳梳栉相对运动为垫纱后随即向后针床针后摆动，即摆向机前，到达机前最前方位置。垫纱点由此时状态来决定。梳栉相对运动由机前摆向机后在到达针杆中心平面以前，纱线张力逐渐减少。随着针床向机前摆动的继续和进行针前横移，纱线张力逐渐增加。梳栉相对运动为梳栉由机后摆向机前时在到达针杆中心平面以前，纱线张力又逐渐减少。当梳栉相对摆过针杆中心平面以后，张力又逐渐增加。如果弹簧张力杆的张力补偿作用足够大，不产生由于纱线张力减少而使纱线下落，则：（1）梳栉针前横移结束，纱线在针杆上的纱段为等距螺旋线，导纱针孔中心和沉降片握持点之间的纱线趋向最短，即纱段AB、BL和LE旋转在一个平面上为一条不折弯的直线。（2）针床由机前向后摆动，纱线与针包围角增大。纱段ABIL的位置因纱线为粘弹体的原因在针床移向机后的整个过程中都在自己不断调整。至28 五邑大学硕士学位论文针床摆向机前最后方为止，此时整个垫纱过程结束。此时，由于纱线的自动调整，原来纱段ABL位置将发生变化。最后纱段ABIL在针杆上为另一条等距螺旋线。握持点A点与导纱针孔中心E点之间的纱段趋向最短，将纱线旋转展开在一平面上为一条不折弯的直线，如图3-8。因而可认为针前摆幅对最后的垫纱位置没有影响，垫纱位置是由最后的导纱器位置来决定。图3-7图3-8(1)地梳编织开口经平线圈29 五邑大学硕士学位论文图3-8(2)地梳编织开口经平线圈地梳编织经编链线圈时纱线在平面xoy的投影如图3-8（2）。由图3-8(2)可知：在∆A"O"G中2222TA"O"=A"G+GO"=(c−e)+4TA"G2∠A"O"G=arcsin=arcsinA"O"T22(c−e)+4在∆A"B"O"中222T−dA"B"=(c−e)+4222T−d(c−e)+A"B"4∠A"O"B"=arcsin=arcsinA"O"T22(c−e)+4∴∠GO"B"=∠A"O"B"−∠A"O"G∠B"O"C"=π−(∠A"O"B"−∠A"O"G)30 五邑大学硕士学位论文d∠B"O"C"弧B"C"=2在∆E"O"F中2222TE"O"=E"F+FO"=(c−m)+4TFE"2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+4222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∠C"O"D"=π−(∠E"O"F+∠D"O"E")∴∠B"O"D"=2π−(∠A"O"B"−∠A"O"G+∠E"O"F+∠D"O"E")⋯⋯⋯⋯⋯⋯⋯(3-11)d∠B"O"D"弧B"D"=2由上述可知，展开的不折弯直线跟前面的相似，因此可由图3-4知：AA"+DD"AA"+EE"=A"D"A"E"h+fH+fD2=2222222T−dd∠B"O"D"2T−dd∠B"O"D"2T−d(c−e)++(c−e)+++(c−m)+424h24C222T−dd∠B"O"D"(H+f)((c−e)++)242h=−f⋯⋯⋯⋯⋯⋯⋯(3-12)D22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+42431 五邑大学硕士学位论文222T−dd∠B"O"C"(H+f)((c−e)++)242同理h=−f⋯⋯⋯⋯⋯(3-13)C22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424222T−d(H+f)(c−e)+24h=−f⋯⋯⋯⋯⋯⋯⋯(3-14)B22222T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424AA"+EE"H+f2α=arctan=arctan(3-15)A"E"T2−d2d∠B"O"D"T2−d222(c−e)+++(c−m)+4243.4地梳编织经绒线圈3.4.1编织闭口经绒线圈地梳编织闭口经绒线圈时纱线的垫纱图如3-9。当梳栉相对运动为在针后移针且针床从机后向机前摆过针杆中心平面时，在成圈的织针前的一枚织针的针背上折弯，但随着梳栉相对摆向针后，此折弯点并没消失，但这折弯点对垫纱位置无影响。在垫纱过程中产生的AB纱段并不接触沉降片，因而如图3-10（1）中的Q点并不存在。图3-932 五邑大学硕士学位论文图3-10（1）地梳编织闭口经绒线圈图3-10(2)地梳编织闭口经绒线圈编织闭口经绒线圈垫纱后沉降片握持点A至导纱针孔中心E之间的纱线在水平面上的投影如图3-10（2）所示。据几何知识可知22T2d2T−dPB"=()−()=22233 五邑大学硕士学位论文22PB"T−d∠PO"B"=arcsin=arcsinPO"Tπ弧∠B"O"C"=−∠PO"B"2d∠B"O"C"B"C"=2Td∠B"O"C"22∴A"B"=++T−d22在∆E"O"F中2222TE"O"=E"F+FO"=(c−m)+4TE"F2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+4222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∠D"O"F=∠D"O"E"−∠E"O"F3π∴∠B"O"D"=−(∠PO"B"+∠D"O"E"−∠E"O"F)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-16)2d∠B"O"D"弧B"D"=2同前面讨论相似，纱段AB、BD、DE展开旋转在一个平面内，也为一条不折弯的直线，如图3-4所示。34 五邑大学硕士学位论文AA"+DD"AA"+EE"=A"D"A"E"h+fD=Td∠B"O"C"22d∠B"O"D"++T−d+222H+f222Td∠B"O"C"22d∠B"O"D"2T−d++T−d++(c−m)+2224Td∠B"O"C"22d∠B"O"D"(H+f)(++T−d+)2222h=−f⋯⋯⋯⋯⋯(3-17)D22Td∠B"O"C"22d∠B"O"D"2T−d++T−d++(c−m)+2224Td∠B"O"C"22d∠B"O"C"(H+f)(++T−d+)2222同理h=−f⋯⋯⋯(3-18)C22Td∠B"O"C"22d∠B"O"D"2T−d++T−d++(c−m)+2224Td∠B"O"C"22(H+f)(++T−d)222h=−f⋯⋯⋯⋯⋯(3-19)B22Td∠B"O"C"22d∠B"O"D"2T−d++T−d++(c−m)+2224AA"+EE"α=arctanA"E"H2+f⋯⋯⋯⋯⋯(3-20)=arctan22Td∠B"O"C"22d∠B"O"D"2T−d++T−d++(c−m)+22243.4.2编织开口经绒线圈编织开口经绒线圈时（垫纱运动图如图3-11），梳栉相对运动首先进行针背横移，随针背横移的进行，梳栉摆过针杆中心平面后随即进行针前横移垫纱，垫纱动作完成后梳栉向机前摆动回到针后最后位置。此时垫纱运动完成，垫纱位置由此时状态来决定。35 五邑大学硕士学位论文图3-11图3-12(1)地梳编织开口经绒线圈在整个垫纱过程中，纱线AB段并没有碰触到沉降片形成折弯点，因而图3-12(1)中的Q点并不存在。与此同时梳栉在针前摆幅并不会影响到垫纱位置。而由于纱线为粘弹体，在垫纱过程中，由于张力杆的补偿作用下自动调整，因而AB、BD、DE旋转展开在一平面上为一不折弯直线。36 五邑大学硕士学位论文图3-12(2)地梳编织开口经绒线圈在∆A"O"G中22229TA"O"=A"G+GO"=(c−e)+43TA"G2∠A"O"G=arcsin=arcsinA"O"9T22(c−e)+4在∆A"B"O"中222229T−dA"B"=A"O"−B"O"=(c−e)+42229T−d(c−e)+A"B"4∠A"O"B"=arcsin=arcsinA"O"9T22(c−e)+4∠B"O"G=∠A"O"B"−∠A"O"G∴∠B"O"C"=π−(∠A"O"B"−∠A"O"G)d∠B"O"C"弧B"C"=237 五邑大学硕士学位论文在∆E"FO"中2222TE"O"=E"F+O"F=(c−m)+4TE"F2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+4222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∴∠B"O"D"=2π−(∠E"O"F+∠D"O"E"+∠A"O"B"−∠A"O"G)d∠B"O"D"弧B"D"=2纱线展开状态跟图3-4相似，由图3-4可知：AA"+DD"AA"+EE"=A"D"A"E"H2h+fH+fD2=22222229T−dd∠B"O"D"29T−dd∠B"O"D"2T−d(c−e)++(c−e)+++(c−m)+424242229T−dd∠B"O"D"(H+f)((c−e)++)242h=−f⋯⋯⋯⋯⋯⋯⋯(3-22)D222229T−dd∠B"O"D"2T−d(c−e)+++(c−m)+42438 五邑大学硕士学位论文2229T−dd∠B"O"C"(H+f)((c−e)++)242同理h=−f⋯⋯⋯⋯⋯(3-23)C222229T−dd∠B"O"D"2T−d(c−e)+++(c−m)+4242229T−d(H+f)(c−e)+24h=−f⋯⋯⋯⋯⋯⋯⋯(3-24)B222229T−dd∠B"O"D"2T−d(c−e)+++(c−m)+424AA"+EE"α=arctanA"E"H2+f⋯⋯⋯⋯⋯⋯⋯(3-25)=arctan222229T−dd∠B"O"D"2T−d(c−e)+++(c−m)+4243.5地梳编织三针经缎线圈地梳编织三针经缎线圈时，其垫纱运动如图3-13（1）、（2）所示。图3-13(1)39 五邑大学硕士学位论文图3-13(2)对于前一种情况，由于在生产实践中生产单面织物时，其在布面上形成歪斜方向不一样的线圈，使布面不够平滑，布面效果不佳，所以生产中不采用这一种垫纱方法。对于后一种情形，在垫纱位置的讨论里有如下情形：单数横列的垫纱情况跟地梳编织经平开口线圈的情形一样。偶数横列的垫纱情况跟地梳编织经平闭口线圈的情形一样。那么这里就不再叙述了。3.6绒梳编织各种线圈当绒梳参加编织时，是轮流在前后针床上成圈，这样就把前后针床上形成图3-1440 五邑大学硕士学位论文的地布连结在一起，通过后面的剖绒工序，则形成两片单面的织物。绒梳参加编织主要有如下几种垫纱方法见图3-14。绒梳进行编织时相对前后针床的运动轨迹如下图3-15。图3-153.6.1绒梳编织经编链线圈（1）编织闭口编链线圈图3-16绒梳编织闭口编链线圈绒梳编织闭口编链线圈时纱线在xoy平面上的投影如图3-16。由几何知识可知dLdL2d2O"W=B"W=()−()d+d"d+d"241 五邑大学硕士学位论文d"L2d"2A"W=()−()d+d"2dL2d2d"L2d"2A"B"=()−()+()−()d+d"2d+d"2dL2d2()−()B"Wd+d"2∠B"O"W=arcsin=arcsinO"WdLd+d"在∆E"FO"中2222TE"O"=E"F+FO"=(c−m)+4TE"F2∠E"O"F=arcsin=arcsinE"O"T22(c+m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+4222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∴∠B"O"C"=π−∠B"O"Wd∠B"O"C"弧B"C"=2∴∠B"O"D"=2π−(∠B"O"W+∠E"O"F+∠D"O"E")⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-26)d∠B"O"D"弧B"D"=2同前面所述，由图3-4可知：DD"+AA"EE"+AA"=A"D"A"E"42 五邑大学硕士学位论文h+fD=dL2d2d"L2d"2d∠B"O"D"()−()+()−()+d+d"2d+d"22H+f222dL2d2d"L2d"2d∠B"O"D"2T−d()−()+()−()++(c−m)+d+d"2d+d"224dL2d2d"L2d"2d∠B"O"D"(H+f)(()−()+()−()+)2d+d"2d+d"22h=−f⋯(3-27D22dL2d2d"L2d"2d∠B"O"D"2T−d()−()+()−()++(c−m)+d+d"2d+d"224)同理dL2d2d"L2d"2d∠B"O"C"(H+f)(()−()+()−()+)2d+d"2d+d"22h=−f⋯(3-28C22dL2d2d"L2d"2d∠B"O"D"2T−d()−()+()−()++(c−m)+d+d"2d+d"224)dL2d2d"L2d"2(H+f)(()−()+()−())2d+d"2d+d"2h=−f⋯(3-29B22dL2d2d"L2d"2d∠B"O"D"2T−d()−()+()−()++(c−m)+d+d"2d+d"224)EE"+AA"α=arctanA"E"H2+f⋯(3-30=arctan22dL2d2d"L2d"2d∠B"O"D"2T−d()−()+()−()++(c−m)+d+d"2d+d"224)（2）编织开口编链线圈43 五邑大学硕士学位论文图3-17绒梳编织开口编链线圈绒梳编织开口编链线圈时纱线在xoy平面上的投影如图3-17。22d−d"22(d−d")据几何知识可知A"B"=L−()=L−2422(d−d")L−A"B"4∠B"O"O"=arcsin=arcsinO"O"L在∆E"FO"中2222TE"O"=E"F+FO"=(c−m)+4TE"F2∠E"O"F=arcsin=arcsinE"O"T22(c−m)+4在∆D"E"O"中22222T−dD"E"=E"O"−O"D"=(c−m)+444 五邑大学硕士学位论文222T−d(c−m)+D"E"4∠D"O"E"=arcsin=arcsinE"O"T22(c−m)+4∴∠B"O"C"=π−∠B"O"O"πd∠B"O"C"d∠B"O"C"弧B"C"==2π2∴∠B"O"D"=2π−(∠B"O"O"+∠E"O"F+∠D"O"E")⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3-31)d∠B"O"D"弧B"D"=2同前面所述，由图3-4可知：DD"+AA"EE"+AA"=A"D"A"E"h+fH+fD2=22222(d−d")d∠B"O"D"2(d−d")d∠B"O"D"2T−dL−+L−++(c−m)+4242422(d−d")d∠B"O"D"(H+f)(L−+)242h=−f⋯⋯⋯⋯⋯⋯⋯⋯(3-32)D2222(d−d")d∠B"O"D"2T−dL−++(c−m)+42422(d−d")d∠B"O"C"(H+f)(L−+)242同理h=−f⋯⋯⋯⋯⋯⋯(3-33)C2222(d−d")d∠B"O"D"2T−dL−++(c−m)+42422(d−d")(H+f)L−24h=−f⋯⋯⋯⋯⋯⋯⋯⋯(3-34)B2222(d−d")d∠B"O"D"2T−dL−++(c−m)+42445 五邑大学硕士学位论文EE"+AA"H+f2α=arctan=arctan⋯(3-35)A"E"(d−d")2d∠B"O"D"T2−d222L−++(c−m)+4243.6.2绒梳编织特殊组织线圈当绒梳在前后针床进行如图3-18的垫纱时，其相对的垫纱运动轨迹如图3-19所示不断的重复，此时的产品在剖绒时会产生长短绒，使绒面产生纵条纹，一般生产中不采用这种垫纱方法。图3-18图3-19绒梳L在编织如图3-14右边的特殊组织时，其在针上的垫纱情况跟绒梳3L编织开口编链组织线圈是一样的，这里就不再细述。33.7HDR6DPLM/60型双针床经编机上的垫纱位置以E16、E18和针床距离30mm、50mm为例，代入上面理论分析得出的公式46 五邑大学硕士学位论文中，分别计算得以下数据。（1）当E16/L30时，各参数如下表3-1表3-1单位:mm"HfLTddc−ec−m21.58750.620.40.351323130计算结果如表3-2。表3-2组织开口方式∠B"O"D"αhBhChD编链开闭口240.209458.89137-0.730740.6351421.42299闭口132.602458.776840.3365950.7358641.520163经平开口265.012757.542640.2738651.7807812.52827闭口117.846756.247692.5609442.7470773.515114经绒开口266.908654.925672.3992913.7789154.456016闭口180.591828.6141415.3637715.6322915.89681绒梳编链开口178.079928.6193215.3695415.6358715.89529（2）当E16/L50时，各参数如下表3-3表3-3单位：mm"HfLTddc−ec−m21.58750.620.40.352323150计算结果如下表3-4表3-4组织开口方式∠B"O"D"αhBhChD编链开闭口241.134844.4342-0.8407-0.032580.438452闭口133.527844.35764-0.207760.0289020.498677经平开口265.938143.53401-0.230230.6803771.136829闭口115.737242.690331.1950461.3097831.77269经绒开口267.83441.794731.1336381.9995892.429062绒梳编链闭口180.368117.9725715.2186815.3776715.5352547 五邑大学硕士学位论文开口178.921317.9737915.2206615.3788615.53471（3）当E18/L30时，各参数如下表表3-4mm"HfLTddc−ec−m21.4111110.550.350.351323130计算结果如表3-5。表3-5组织开口方式∠B"O"D"αhBhChD编链开闭口229.890559.14849-0.637550.5017181.209637闭口134.924259.033010.2298870.6043761.309065经平开口262.155657.973140.1798591.5153672.191392闭口117.256756.818342.234582.4029533.095218经绒开口266.079155.61972.1097363.3582143.976252闭口180.517128.6766915.4068115.6453415.88071绒梳编链开口178.294728.6807915.4113615.6481715.8795（4）当E18/L50时，各参数如下表3-5表3-5mm"HfLTddc−ec−m21.4111110.550.350.352323150计算结果如下表3-6。表3-6组织开口方式∠B"O"D"αhBhChD编链开闭口230.714544.60522-0.78646-0.115240.305737闭口135.748144.52796-0.27403-0.052990.366861经平开口262.979543.82008-0.291760.5099110.919506闭口115.381643.065270.9769391.0798471.49454经绒开口266.90342.254330.932971.7090072.09676348 五邑大学硕士学位论文闭口180.32217.9981215.2435215.3846615.5247绒梳编链开口179.042317.9990915.2450715.385615.524273.8添纱编织纱线显露分析3.8.1双针床经编机上几何位置对垫纱位置的影响由上述计算结果可知，由机器安装和编织组织所决定的成圈机件几何位置对垫纱点的高度有很大的影响。（1）导纱针的高度对垫纱位置的影响由理论推导的公式可知，垫纱位置h将随H的增大而增大。故导纱针安C2装得越高，纱线的垫纱位置也就越高。即垫纱位置要求高的梳栉，导纱针位置应装得高些。对双针床经编机而言，要地梳纱和绒梳纱清晰地在分布在地布两面，则要求绒梳的垫纱位置高些。（2）针床摆幅对垫纱位置的影响垫纱过程中梳栉相对针床摆动，相对的针前摆幅与垫纱高度h无关，故在C编织线圈时进行针前垫纱时针床摆幅对最后的垫纱高度没有影响。但在相对针后摆幅上，则存在着影响。随着针床摆幅增大，相对针后摆幅c−m也一起增大。根据前面讨论得出的公式可知，垫纱高度h随着相对针后摆幅的增大而减小。C由于地梳、绒梳在针床以一定摆幅运动时，地梳是不动的，绒梳进行摆动。此时，相对同一针床的针后摆幅地梳明显地比绒梳小。如果编织条件相同，当地梳、绒梳编织同一种线圈时，垫纱高度h是绒梳大于地梳。这是因为还同时C受到其它因素的影响所致。（3）梳栉针后移针数对垫纱位置的影响梳栉针后移针数对垫纱位置的高低也有着显著的影响。同一把梳栉编织同种类型的线圈时，随着针后移针数的增加，纱线的垫纱位置有较大程度的上移，这可从前表得到证实。梳栉针后移针数不同，会形成在针杆上的纱线包围角不同，从而影响纱线与针杆之间摩擦力大小，可能会改变地梳、绒纱线垫纱位置的配置。同一把梳栉编织同种类型的线圈时，除编链组织外其它组织在针杆上的包围角变化并不°大只有10−15左右。地绒梳在针后移针数的改变，有可能使地绒梳纱线产生交互，发生相互压住的现象，这也可能会改变地绒梳纱线垫纱位置的配置。49 五邑大学硕士学位论文（4）梳栉在针前针后横移方向对垫纱位置的影响地绒梳在针后移针方向相反时，地绒梳纱线可能相互压住；地绒梳栉在针后移针方向相同且绒梳纱针后移针数大于地梳纱针后移针数时，地绒梳纱也可能相互压住。在这二种情况下，可能会改变地绒梳纱垫纱位置的配置。地绒梳栉在针前移针方向不相同时，地绒梳纱线在针前交互，地梳纱有可能被夹在绒梳纱和针杆之间，由于地绒梳纱之间的摩擦，可能会发生地绒梳纱垫纱位置的改变。（5）机号对垫纱位置的影响使用双针床经编机的机号对纱线的垫纱位置的高低也有影响。机号越高，针距越小，织针直径也就越细。在成圈机件的几何位置和所用原料不变的情况下，使用不同机号编织相同类型线圈时，地绒梳纱线的垫纱位置均有变化。地梳纱的垫纱位置随着机号的增大而降低，而绒梳纱的垫纱位置则随着机号的增大而只有稍微的上升。3.8.2纱线与针之间的摩擦对垫纱位置的影响由双针床经编机的成圈过程可知，在垫纱的前段，当针床摆动时，还没摆过导纱梳栉中心面前，纱线与针杆并没有接触，所以此时没有磨擦问题。但在后面的垫纱阶段，纱线在针杆上折弯，导纱针孔与沉降片握持处之间的纱线趋向于最短，因此纱线与针之间的摩擦不仅发生在纱线轴向，而且还发生在针杆轴向。纱线与针之间的的摩擦大小由纱线张力、纱线在针杆上的包围角和螺旋角及纱线与针杆之间的摩擦系数来决定。当同一地梳栉编织同类型不同开口线圈时在针上的包围角也相差很大，但编织不相同类型同开口的线圈时，包围角就相差很小。对编链组织而言，由于认为其编织开闭口线圈时其状态是一样的，所以包围角并无变化。绒梳线圈组织在不同开口状态下，包围角也相差不大。这些情况就很大程度上影响着纱线与针杆之间的摩擦力大小。3.8.3纱线与针之间的摩擦对纱线显露的影响在双针床经编机单面添纱织物中纱线显露与纬编织物等有所差异。这种织物工艺正面是地梳纱的线圈主干显露，反面为绒梳纱，绒梳纱在地布上成圈，经剖绒后在反面以绒毛状态显现。50 五邑大学硕士学位论文由经编成圈过程可知，纱线成圈后，在针前与针接触点在下的纱线将显现在织物的正面，即双针床经编机机上织物的两面，绒纱夹在织物中间。当地绒梳在针前和针后移针方向均相同时，由于线圈发生扭转和倾斜，在织物的正面纱线显露很容易发生混杂。在编织过程中，由于各经纱张力大小有差异，在一个成圈周期中，每根经纱在不同成圈阶段张力大小有波动，因此纱线与针之间的摩擦大小波动也很大。由于纱线与针之间的摩擦影响纱线与针接触点的高度，因此当地绒梳纱垫纱位置接近时，织物正面的纱线显露很容易发生混杂。由经编成圈过程可知，当地绒梳针后移针方向相反时，地绒梳纱线在针后移针处交叉，绒梳纱总是在机器的一侧，地梳纱也总是在机器的一侧。纱线在弯纱、成圈和牵拉阶段，由于受牵拉力的作用，形成线圈延展线总在一侧，织物正面总是显示的是地梳纱线。因此，在进行双针床经编机单面添纱编织时要达到清晰地在织物两面显露两种不同的纱线，可采用的组织是在垫纱时在针后移针方向相反的组织。当地绒梳梳栉在针后移针方向相同时，在弯纱、成圈和牵拉阶段，受牵拉力的作用，纱线在织物正面显露将会发生混杂，这要视情况而定。当地绒梳分别编织针后移针同向、针后移针数地梳等于或少于绒梳的闭开口线圈或开闭口线圈时，由于编织闭口线圈，纱线先在针后折弯，形成延展线的纱线在机中间。受牵拉力作用，形成延展线的纱段要躺倒，那一把梳栉的纱线躺倒在上面，这由地绒梳纱线在针上折弯点的相对位置来决定。在这种情况下，由于地梳纱可能把绒梳纱压住，因此织物反面纱线显露可能产生混杂。织物反面的纱线覆盖程度与梳栉在针后的移针数多少有关。当显露在织物反面的那把梳栉在针后移针数较多时，则这把梳栉的纱线所形成的延展线较长，覆盖另一把梳栉纱线的程度就较好。反之，覆盖性能就较差。垫纱阶段后的带纱、套圈、脱圈、弯纱、成圈和牵拉等阶段，织针由最高位置下降到最低位置。在织针下降过程中，前后梳纱线与针之间存在着摩擦，此摩擦会使纱线随着针的下降而下降。与针摩擦较大的纱线随针下降的距离较大。纱线与针之间的摩擦与前述相同，取决于纱线张力、纱线在针上的包围角及纱线与针之间的摩擦性能。编织张力较大的纱线与针之间的摩擦较大；在针51 五邑大学硕士学位论文上的包围角较大的纱线，与针之间的摩擦就较大。因此编织张力较大、针上包围角较大与针之间摩擦系数较大的纱线，在织针下降过程中在针上的折弯点下降的距离较大。在退圈阶段，织针由最低位置上升，织针上升的高度虽然很大，但由于在上一成圈周期中纱线形成的线圈基本成型，并受牵拉力和沉降片握持的作用，线圈中的两根纱线相对位置的改变变化比较困难。因此纱线与针间的摩擦对纱线显露的影响主要发生在带纱等阶段。3.8.4机号和纱线粗细对纱线覆盖程度的影响双针床经编机单面添纱织物正面显露的是地梳纱编织的线圈主干，但由于线圈主干宽度有限，不能占据整个织物的正面，在两个相邻的线圈主干纵行之间要显露出延展线部分。这对纱线的覆盖是不利的。粗针距编织的织物，织物正面线圈主干间延展线的显露比较明显，纱线的覆盖程度就差。细针距编织的织物，织物正面线圈主干间延展线的显露较少，纱线的覆盖程度就较好。原料的粗细对纱线显露的影响不是很大，但对纱线的的覆盖程度很有影响。双针床经编机单面添纱织物的正面地绒梳纱形成的线圈主干是重叠在一起的。如果织物正面显露的纱线较粗，则织物正面的纱线覆盖程度就较好。3.9正反面纱线显露清晰的双针床经编机单面添纱织物综上所述，要获得正反面纱线显露清晰的双针床经编机单面添纱织物，显露于织物正面的那把梳栉应采用垫纱位置较低、在针上包围角较大的组织，使用与针摩擦系数较大的原料，这样，在带纱等阶段，地绒梳栉纱线随针下降的距离不同，它们有针上折弯点距离增大，从而获得正反面显露清晰的织物。（1）正反面显露同一把梳栉纱线的双针床经编机单面添纱织物由于地绒梳栉针后移针反向或地绒梳栉针后移针同向且针后移针数绒梳多于地梳时，织物正反面显露的总是绒梳纱，因此在这二种情况下要获得织物正反面均为地梳纱的显露的织物是不可能的。当地绒梳针后移针同向且针后移针数绒梳等于或少于地梳时，如织物正面要求地梳纱显露，则地梳势必要采用垫纱位置较低、在针上包围角较大的组织，这对织物反面也为地梳纱显露是极为不利的。因此要编织正反面均为地梳纱的织物几乎是不可能的。52 五邑大学硕士学位论文当地绒梳栉针后移针反向时，织物正面由地梳纱显露。如果绒梳使用与针摩擦系数较大的原料，采用与针包围角较大、垫纱位置较低的组织，在带纱阶段绒梳纱在针上折弯点随针下的距离较大，则织物正面显露的也是绒梳纱，这样就可获得正反面均为绒梳纱显露的织物。当地绒梳针后移针同向、针后移针数绒梳小于地梳，且绒梳编织垫纱位置较低的、与针包围角较大的开口线圈，使用与针摩擦较大的原料，地梳编织垫纱位置较高、与针包围角较小的的闭口线圈，使用与针摩擦系数较小的原料，则织物正面由针上折弯点较低的绒梳纱显露。这样就得到了在织物正反面都显露绒梳纱的单面添纱织物。（2）正反面显露不同梳栉纱线的双针床经编机单面添纱织物当地绒梳针后移方向相反时，织物反面总是由绒梳纱显露。如果地梳使用与针摩擦较大的原料、采用与针包围角较大、垫纱位置较低的组织，则织物正面为地梳纱显露。这样就可获得正面由地梳纱显露、反面由绒梳纱显露的织物。当地绒梳针后移针同向时，如果绒梳的针后移针数大于地梳，且地梳使用与针摩擦较大的原料、采用与针包围角较大、垫纱位置较低的的组织，则也可获得正面由地梳纱显露、反面由绒梳纱显露的织物。以上两种情况，织物反面显露的总是绒梳纱，因此这两种情况不可能获得正面由绒梳纱显露、反面由地梳纱显露的织物。当地绒梳栉针后移针方向相同且针后移针数绒梳小于或等于地梳时，由前面所述可知，此时织物正面发生混杂，是不可能获得正面由地梳纱显露、反面由绒梳纱显露或正面由地绒梳纱显露、反面由地梳纱显露的织物。（3）正反面纱线显露清晰的双针床经编机单面添纱织物的张力控制编织张力不仅影响纱线与针之间的摩擦，同时也影响着编织后的线圈长度。当编织正反面显露不同梳栉纱线的织物，显露于织物正面的那把梳栉的张力适当增加，对纱线显露是有利的。当编织正反面均由绒梳纱显露的织物，由于绒梳纱把地梳纱包覆在中间，绒梳纱所形成的线圈长度就要求长些。从绒梳纱与针接触点要求较低的要求来看，绒梳纱的编织张力应该大些；但从线圈长度要求长些的要求来看，绒梳纱的编织张力应该小些。这二都是矛盾的，因此在编织正反面均由绒梳纱显露的织物时，张力大小的控制要得当。53 五邑大学硕士学位论文第四章编织试验4.1正交试验设计影响双针床经编单面添纱织物纱线显露的因素很多，由前面所述归纳起来有：（1）成圈机件的几何位置的影响，这由成圈机件安装位置和编织织物组织所决定。（2）纱线与针间摩擦的影响，这由地绒梳纱线的性质、张力及纱线在针上包围角大小所决定。结合生产实践中的经验，可更详细地归纳有以下几个指标及其常用的数据，如表4-1。表4-1纱线种组织张力TLH2fc−ec−m类1组织1种类1稍大1.4111302110.32132组织2种类2稍小1.587550231.50.35233组织34组织45组织56组织67组织78组织8基中纱线种类为种类1：地梳165dtex涤纶丝绒梳31tex×2晴纶纱种类2：地梳165dtex涤纶丝54 五邑大学硕士学位论文绒梳31tex×2棉纱其中组织详见表4-2表4-2组织1组织2组织3组织4组织5组织6组织7组织8地2-0-0-02-0-0-02-0-0-02-0-0-02-0-0-02-0-0-02-4-2-22-4-2-2梳0-2-2-20-2-2-22-0-0-02-0-0-02-0-0-02-0-0-02-0-2-22-0-2-2绒2-0-2-02-0-0-22-0-0-20-2-2-02-0-2-00-2-0-2,2-0-2-02-0-0-2,梳2-0-2-02-0-0-22-0-0-20-2-2-02-0-2-00-2-0-22-0-2-02-0-0-2在此，组织这个因子有8水平也就8种组织结构，其余8个因子都是2水18平的。因此采用L(8×2)这个正交表。16详细实验安排见下表4-3表4-3因水ABCDEFGHI子平组织纱线种类张力TLH2fc−ec−m实验号1组织1种类1稍大1.4111302110.32132组织1种类2稍小1.587550231.50.35233组织2种类1稍大1.411130231.50.35234组织2种类2稍小1.5875502110.32135组织3种类1稍大1.5875502110.35236组织3种类2稍小1.411130231.50.32137组织4种类1稍大1.587550231.50.32138组织4种类2稍小1.4111302110.35239组织5种类1稍小1.411150211.50.322310组织5种类2稍大1.5875302310.351311组织6种类1稍小1.4111502310.351312组织6种类2稍大1.587530211.50.322355 五邑大学硕士学位论文13组织7种类1稍小1.587530211.50.351314组织7种类2稍大1.4111502310.322315组织8种类1稍小1.5875302310.322316组织8种类2稍大1.411150211.50.3513按上面正交试验安排，进行生产。生产工艺流程为：（1）单层毛毯：整经→编织→印花（或轧染）→汽蒸→水洗→柔软处理→烘干→刷毛（4次）→背面拉毛（4次）→烫光→表面剪毛→背面抓剪→切条缝合（包边）（2）双层毛毯：整经→编织→印花→轧染→汽蒸→水洗→柔软处理→烘干→刷毛（4次）→剪毛→烫光（2次）→剪毛→切条缝合（包边）4.2实验结果及分析4.2.1层次分析法对织物纱线显露的评分由于在试验结果的评定上，是由人主观地对地布上绒梳纱的显露进行评价，这就是说各样品的重要性也就是纱线的显露难以量化，人的主观选择在这起着相当主要的作用，使评分充满了不确定性，也不全面不准确，这给我们带来了很大的麻烦。因此，我们在这采用层次分析法来进行对织物的显露进行评价。层次分析法是一种定性和定量相结合的、系统化的、层次化的分析方法。（1）据层次分析法，将对织物纱线显露的评分问题分解为3个层次，最上层为目标层，即评分情况，最下层为方案层，也就是正交试验设计的16个方案，中间层为准则层，即织物上纱线显露情况。这样构造的是简单的层次分析模型。评分↑纱线显露↑方案1方案2⋯⋯⋯方案15方案1656 五邑大学硕士学位论文因此各种产品是方案层，有16种产品也就是16种方案。目标就是选出在地布上绒梳纱线显露少的产品，也就是显露情况最好的产品。(2)通过相互比较确定各准则对目标的权重及各方案对于每一准则的权重。这些权重在人的思维过程中通常是定性的，而在层次分析法中则要给出得到权重的定量方法。在这里构建的是简单层次分析法模型。准则层只有一个，所以准则层对目标层的权重为1。所以各方案对于纱线显露这一准则的权重就直接成为对目标层的权重，也就是各方案对纱线显露这一准则的权重成为纱线显露的评分。根据层次分析法，我们将产品的显露情况进行两两比较，全部的比较结果可用成对比较矩阵1A=(a),a>0,a=ijn×nijjiaij来表示。在作成对比较矩阵时，我们采用1-9尺度，即a取值范围是1，2，⋯⋯,9ij11及其互反数1，，⋯⋯，。29尺度a含义ij1因素i与因素j的影响相同3因素i比因素j的影响稍强5因素i比因素j的影响强7因素i比因素j的影响明显地强9因素i比因素j的影响绝对地强2、4、6、8因素i与因素j的影响之比在上述两个等级之间111，，⋯⋯，因素j与因素i的影响之比为上面aij的互反数29所以，我们来进行成对比较，得下面这个比较矩阵。A=57 五邑大学硕士学位论文14525872141246621/4121/32541/31/411/41/31331/31/51/211/41431/41/51/21/51/41/2221/41/234147611/231/2135511/51/211/41431/41/51/21/51/41/2221/41/81/51/41/71/411/21/71/81/51/81/71/51/31/31/71/71/41/31/61/3211/61/71/41/71/61/41/21/21/61/234147611/231/21355114525872141246621/4121/32541/31/411/41/31331/314525872141246621/234147611/231/2135511/4121/32541/31/411/41/31331/31/61/31/21/51/2321/51/61/31/61/51/3111/51/61/31/21/51/2321/51/61/31/61/51/3111/51/234147611/231/213551众所周知，用定义计算矩阵的特征根和特征向量是相当难的，特别是矩阵阶数较高时。另一方面，因为成对比较矩阵基本上定性比较的量化结果，对它作精确计算是不必要的，所以用简便的近似方法计算其特征根和特征向量。下面我们将用最简便的和法来计算。①将A矩阵进行列向量归一化，可得以下数据。由于版面的关系，我们将其分成两部分，第一部分是1-8列，第二部分是9-16列。0.1480.13740.12320.16380.1230.09520.102190.1640.0370.03430.04930.02730.0490.05950.058390.0270.030.01720.02460.02050.0250.04760.04380.020.0740.1030.09860.08190.0990.08330.087590.0820.030.01720.02460.02050.0250.04760.04380.020.0190.00690.00620.01170.0060.01190.00730.0120.0210.00860.00820.01370.0080.02380.01460.0140.0740.1030.09860.08190.0990.08330.087590.0820.1480.13740.12320.16380.1230.09520.102190.1640.0370.03430.04930.02730.0490.05950.058390.0270.1480.13740.12320.16380.1230.09520.102190.1640.0740.1030.09860.08190.0990.08330.087590.08258 五邑大学硕士学位论文0.0370.03430.04930.02730.0490.05950.058390.0270.0250.01140.01230.01640.0120.03570.02920.0160.0250.01140.01230.01640.0120.03570.02920.0160.0740.1030.09860.08190.0990.08330.087590.0820.1480.1370.1480.1640.13740.1110.1110.1640.0370.0340.0370.0270.03430.0560.0560.0270.030.0170.030.020.01720.0370.0370.020.0740.1030.0740.0820.1030.0930.0930.0820.030.0170.030.020.01720.0370.0370.020.0190.0070.0190.0120.00690.0060.0060.0120.0210.0090.0210.0140.00860.0090.0090.0140.0740.1030.0740.0820.1030.0930.0930.0820.1480.1370.1480.1640.13740.1110.1110.1640.0370.0340.0370.0270.03430.0560.0560.0270.1480.1370.1480.1640.13740.1110.1110.1640.0740.1030.0740.0820.1030.0930.0930.0820.0370.0340.0370.0270.03430.0560.0560.0270.0250.0110.0250.0160.01140.0190.0190.0160.0250.0110.0250.0160.01140.0190.0190.0160.0740.1030.0740.0820.1030.0930.0930.082②将上向量按行求和。③然后将计算结果归一化。将两步合并写在一起如下式4-1。n1(Aw)i④计算λ=∑,作为最大特征根的近似值。ni=1wi12.2805270.6704711.484758λ=(++.......+)=16.49856160.1361550.0407040.08829459 五邑大学硕士学位论文2.1784720.1361552.2805270.6512650.0407040.6704710.4372930.0273310.4433131.4127060.0882941.4847580.4372930.0273310.4433130.1668630.0104290.1693440.2172530.0135780.2191891.4127060.0882941.484758....(归一化)....=w..........(4-1)Aw=2.1784720.1361552.2805270.6512650.0407040.6704712.1784720.1361552.2805271.4127060.0882941.4847580.6512650.0407040.6704710.3006320.0187890.302770.3006320.0187890.302771.4127060.0882941.484758λ−n（3）一致性检验：要求一致性指标CI==0.033238n−1CI=0时A为一致阵；CI越大A不一致程度越严重。RI是随机一致性指标，可查表得RI=1.75。对于n≥3的成对比较阵A要检验它的一致性比率CR。当CICR=<0.1时认为A的不一致程度在容许范围内，可用其特征向量作为权向RI0.033238量。否则重新比较对A加以调整。在这CR==0.018993<0.1，于是通过1.75了一致性检验，故上述w可作为权向量。由层次分析法可知这个w就是我们在这讨论的各产品对露点即织物正面的纱线显露情况的权向量也就是评分。从这个w的值可知，产品1、9、11的纱线显露情况是最好的。此时地绒梳针后移方向相反时，地梳使用与针摩擦较大的原料、采用与针包围角较大、垫纱位置较低的组织，则织物正面为地梳纱显露。这样就可获得正面由地梳纱显露、反面由绒梳纱显露的织物。这样的结论与前面的理论分析是相一致。60 五邑大学硕士学位论文4.2.2正交试验结果分析将w值填入下表评分项，如下表4-4评分栏。表4-4ABCDEFGHI评分11111111110.13615521222222220.04070432111122220.02733142222211110.08829453112211220.02733163221122110.01042974112222110.01357884221111220.08829495121212120.136155105212121210.040704116121221210.136155126212112120.088294137122112210.040704147211221120.018789158122121120.018789168211212210.088294BACDEFGHI纱线种组织张力TLH2fc−ec−m类水平10.1768590.5361980.4404760.6416020.45070.6935210.5545110.5104830.554313水平20.1156250.4638020.5595240.3583980.54930.3064790.4454890.4895170.445687水平30.03776水平40.10187261 五邑大学硕士学位论文水平50.176859水平60.224449水平70.059493水平80.107083k0.088430.0670250.055060.08020.0563380.086690.0693140.063810.0692891k0.0578130.0579750.0699410.04480.0686630.038310.0556860.061190.0557112k0.018883k0.0509364k0.088435k0.1122256k0.0297477k0.0535428R0.0933450.009050.0148810.0354010.0123250.048380.0136280.0026210.013578较优A6B1C2D1E2F1G1H1I1水平因子184372596主次其中，评分项目是说明拉舍尔毛毯地布上显露绒梳纱线的情况，分数高说明绒梳纱不易在地布正面显露，分数低说明绒梳纱容易在地布上显露。由上表可以看出，极差最大的因子是A，故应首先将其控制在最佳水平。影响到纱线显露的因素按主次顺序分别是：组织、H、T、张力、f、c−m、2L、纱线种类和c−e。对纱线显露的影响程度依次减小。通过以上表的分析可以得出正反面纱线显露清晰的双针床经编机单面添纱各影响因素为：组织：组织6纱线种类：种类1张力：稍小T：1.41111mmL：50mmH:21mm262 五邑大学硕士学位论文f:1mmc−e:0.32mmc−m:13mm63 五邑大学硕士学位论文结论本文针对现有研究的不足之处，特别是正反面纱线显露清晰的双针床经编机单面添纱织物编织原理及方法方面的空白，进行了推理、研究、分析和实验，在此基础上得到在双针床经编机上进行单面添纱编织时每个针床的织物两面显露不同材料的的规律。综上所述，要获得正反面纱线显露清晰的双针床经编机单面添纱织物，显露于织物正面的那把梳栉应采用垫纱位置较低、在针上包围角较大的组织，使用与针摩擦系数较大的原料，这样，在带纱等阶段，地绒梳栉纱线随针下降的距离不同，它们有针上折弯点距离增大，从而获得正反面显露清晰的织物。（1）正反面显露同一把梳栉纱线的双针床经编机单面添纱织物地绒梳栉针后移针反向，织物正面由地梳纱显露。绒梳使用与针摩擦系数较大的原料，采用与针包围角较大、垫纱位置较低的组织，可获得正反面均为绒梳纱显露的织物。地绒梳针后移针同向、针后移针数绒梳小于地梳，且绒梳编织垫纱位置较低的、与针包围角较大的开口线圈，使用与针摩擦较大的原料，地梳编织垫纱位置较高、与针包围角较小的的闭口线圈，使用与针摩擦系数较小的原料，织物正面由绒梳纱显露，得到在织物正反面都显露绒梳纱的单面添纱织物。（2）正反面显露不同梳栉纱线的双针床经编机单面添纱织物地绒梳针后移方向相反，织物反面总是由绒梳纱显露。地梳使用与针摩擦较大的原料、采用与针包围角较大、垫纱位置较低的组织可获得正面由地梳纱显露、反面由绒梳纱显露的织物。地绒梳针后移针同向，绒梳的针后移针数大于地梳，且地梳使用与针摩擦较大的原料、采用与针包围角较大、垫纱位置较低的的组织可获得正面由地梳纱显露、反面由绒梳纱显露的织物。（3）正反面纱线显露清晰的双针床经编机单面添纱织物的张力控制编织张力不仅影响纱线与针之间的摩擦，同时也影响着编织后的线圈长度。编织正反面显露不同梳栉纱线的织物，显露于织物正面的那把梳栉的张力适当增加，对纱线显露是有利的。在编织正反面均由绒梳纱显露的织物时，张64 五邑大学硕士学位论文力大小的控制要得当。通过前面的理论推导，得到了在编织经编双针床单面添纱织物时，各种组织在针上的垫纱高度，从理论上讨论了能得到正反面纱线显露清晰的双针床经编机单面添纱织物显露规律，完成了在这一方面研究工作的空档。对后继的研究工作有很大的意义。在课题研究过程中，由于实验条件及生产实践的限制，在实际操作中简化了很多影响因素，在实验里得到的结论虽然与理论推导相一致，但有条件还是要深入地研究。同时也由于工厂生产中的限制，只能根据工厂正在生产的品种来做实验设计，这是很不完美的地方。总之，论文关于双针床经编机单面添纱编织的研究分析，对以后进一步深入研究、对双针床经编机单面添纱织物新产品的开发都有一定的指导、参考和促进作用。65 五邑大学硕士学位论文参考文献[1]诸哲言，李泰享：针织，北京：纺织工业出版社，1984，p29-40[2]薛威麟：针织学，北京：中国财经出版社，1965，p426-427[3]葛曙宏：编织纬编添纱组织工艺理论研究，中国纺织大学硕士学位论文，1982[4]SunFeng:Astudyofsingleplatedprincipleonlargediametercircularweftknittingmachine,JournalofChinaTextileUniversity(Eng.Ed),Vol.17No.2(2000),p88-91[5]Wiedmaier,O.&Buhler,G.,L’Tnd.Text.,1214(1990),p77-79[6]Wiedmaier,O.&Buhler,G.,Knit.Tech.,14(1992)6,p384-387;15(1993)2,p83-85,p175-180;15(1993)1,p28-30,38[7]W.SchnidtKrems,国际纺织,5(1997),p6-8[8]Kunde,K.,Knit.Tech.,13(1991)5,p359-367[9]针织工业，(1996)1,p41-44[10]针织工业，(1991)2,p44-47[11]针织工业，(1994)1,p32-33[12]针织工业，(1994)5,p21-23[13]针织工业，(1997)4,p25-28[14]针织工业，(1997)4,p22-24[15]Internationalwoolsecretriat.AtechnicalguidetoproducingwoolplusLycraknitwear.1997.2[16]中国纺织大学学报，25（1999）3，p23-26[17]邱冠雄：双梳经编织物上纱线显露关系的研究，纺织学报，（1979）No.1[18]针织学第三分册经编，纺织工业出版社，1980.11[19]孙锋主编，针织工业词典，中国纺织出版社，2000.3[20]HDR6DPLM/60型双针床经编机说明书[21]宗平生主编，针织工程手册经编分册，中国纺织出版社，1997.1[22]赵书经，纺织材料实验教程，中国纺织出版社，1994.266
