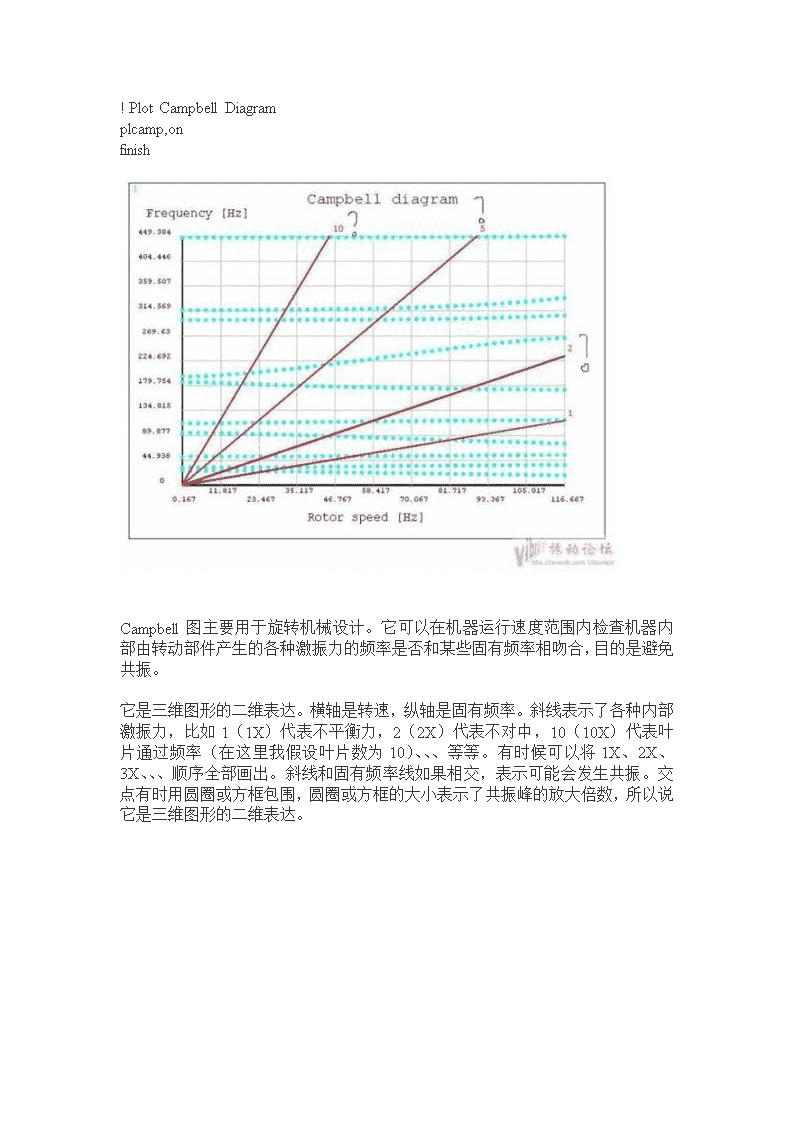

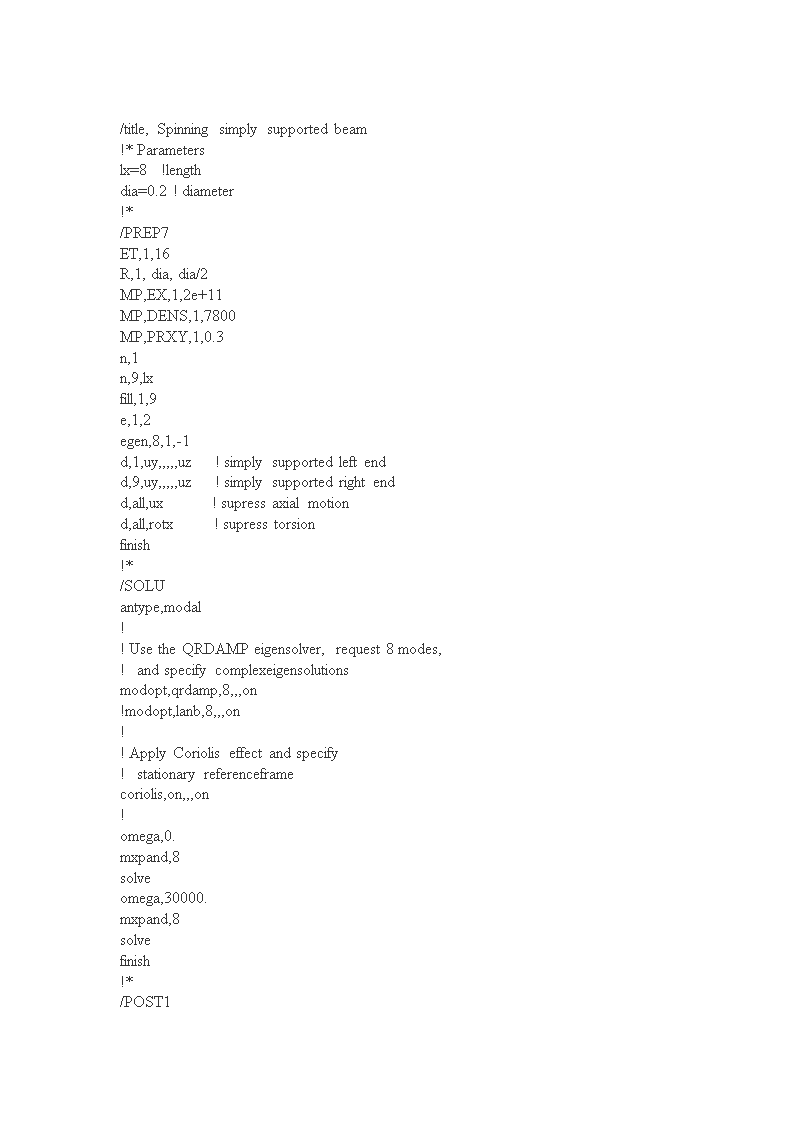

/title,Spinningsimplysupportedbeam!*Parameterslx=8   !lengthdia=0.2 !diameter!*/PREP7ET,1,16R,1,dia,dia/2MP,EX,1,2e+11MP,DENS,1,7800MP,PRXY,1,0.3n,1n,9,lxfill,1,9e,1,2egen,8,1,-1d,1,uy,,,,,uz     !simplysupportedleftendd,9,uy,,,,,uz     !simplysupportedrightendd,all,ux           !supressaxialmotiond,all,rotx         !supresstorsionfinish!*/SOLUantype,modal!!UsetheQRDAMPeigensolver,request8modes,!  andspecifycomplexeigensolutionsmodopt,qrdamp,8,,,on!modopt,lanb,8,,,on!!ApplyCorioliseffectandspecify!  stationary referenceframecoriolis,on,,,on!omega,0.mxpand,8solveomega,30000.mxpand,8solvefinish!*/POST1!PlotCampbellDiagramplcamp,onfinish Campbell图主要用于旋转机械设计。它可以在机器运行速度范围内检查机器内部由转动部件产生的各种激振力的频率是否和某些固有频率相吻合，目的是避免共振。它是三维图形的二维表达。横轴是转速，纵轴是固有频率。斜线表示了各种内部激振力，比如1（1X）代表不平衡力，2（2X）代表不对中，10（10X）代表叶片通过频率（在这里我假设叶片数为10）、、、等等。有时候可以将1X、2X、3X、、、顺序全部画出。斜线和固有频率线如果相交，表示可能会发生共振。交点有时用圆圈或方框包围，圆圈或方框的大小表示了共振峰的放大倍数，所以说它是三维图形的二维表达。
