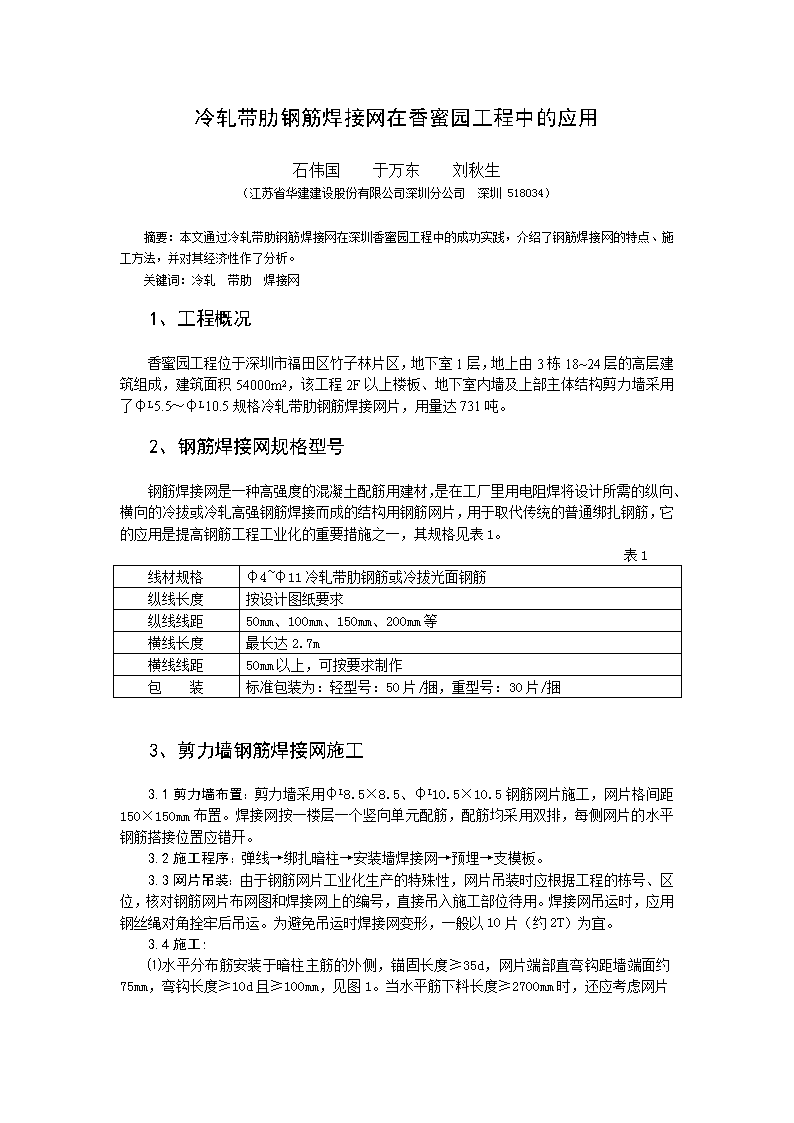

冷轧带肋钢筋焊接网在香蜜园工程中的应用石伟国于万东刘秋生（江苏省华建建设股份有限公司深圳分公司深圳518034）摘要：本文通过冷轧带肋钢筋焊接网在深圳香蜜园工程中的成功实践，介绍了钢筋焊接网的特点、施工方法，并对其经济性作了分析。关键词：冷轧带肋焊接网1、工程概况香蜜园工程位于深圳市福田区竹子林片区，地下室1层，地上由3栋18~24层的高层建筑组成，建筑面积54000m2，该工程2F以上楼板、地下室内墙及上部主体结构剪力墙采用了φL5.5～φL10.5规格冷轧带肋钢筋焊接网片，用量达731吨。2、钢筋焊接网规格型号钢筋焊接网是一种高强度的混凝土配筋用建材，是在工厂里用电阻焊将设计所需的纵向、横向的冷拔或冷轧高强钢筋焊接而成的结构用钢筋网片，用于取代传统的普通绑扎钢筋，它的应用是提高钢筋工程工业化的重要措施之一，其规格见表1。表1线材规格φ4~φ11冷轧带肋钢筋或冷拔光面钢筋纵线长度按设计图纸要求纵线线距50mm、100mm、150mm、200mm等横线长度最长达2.7m横线线距50mm以上，可按要求制作包装标准包装为：轻型号：50片/捆，重型号：30片/捆3、剪力墙钢筋焊接网施工3.1剪力墙布置：剪力墙采用φL8.5×8.5、φL10.5×10.5钢筋网片施工，网片格间距150×150mm布置。焊接网按一楼层一个竖向单元配筋，配筋均采用双排，每侧网片的水平钢筋搭接位置应错开。3.2施工程序：弹线→绑扎暗柱→安装墙焊接网→预埋→支模板。3.3网片吊装：由于钢筋网片工业化生产的特殊性，网片吊装时应根据工程的栋号、区位，核对钢筋网片布网图和焊接网上的编号，直接吊入施工部位待用。焊接网吊运时，应用钢丝绳对角拴牢后吊运。为避免吊运时焊接网变形，一般以10片（约2T）为宜。3.4施工:⑴水平分布筋安装于暗柱主筋的外侧，锚固长度≥35d，网片端部直弯钩距墙端面约75mm，弯钩长度≥10d且≥100mm，见图1。当水平筋下料长度≥2700mm时，还应考虑网片 搭接，搭接长度≥41d；当剪力墙过高时，应按墙高1/2分开下料，按搭接长度≥41d配料。剪力墙网片在绑扎好暗柱、暗梁后进行。网片的水平钢筋在外侧，并保证在暗柱的锚固和网片与网片的搭接长度，最后用φ6拉筋按梅花形拉结，拉筋的长度应控制在剪力墙的厚度范围内，钢筋外侧采用同标号水泥砂浆垫块控制保护层。⑵剪力墙门、孔洞处应加绑封口筋，封口筋与原配筋同直径、间距，搭接长度≥41d。安装时随时检查锚固、搭接长度，合格后随手绑扎。洞口加筋面积不小于洞口所切断钢筋面积，面且不少于2φ12，见图2。门洞口上的暗梁采用普通钢筋制作，设计伸入两端暗柱内Lae。⑶剪力墙上、下层配筋变化时，如下层的配筋量大于上层配筋量，不考虑重新安装插网片筋，否则重新插筋，网片锚入下部墙体应≥35d。⑷墙壁体上的框架梁宽大于墙厚时，将在梁高范围内的水平筋不焊，竖筋穿过框架梁伸出楼面。否则，沿墙高均需焊水平筋。4、楼板焊接网施工4.1焊接网结构布置4.1.1地下室顶板地下室顶板底筋配制：人防区φL5.5×10.5，非人防区φL5.5×8.5。格间距400×100～125mm。顶板面筋配制：人防区：φL10.5×10.5，非人防区φL8.5×8.5、φL8.5×10.5，格间距100～125×100～125mm。底网受力筋在跨中不断开，加非受力筋φL5.5@400焊接成网，且在支座内搭接35d。面网搭接采用平搭法，搭接长度按41d计，锚固长度按48d计，平搭法示意见图3，即焊接网在搭接交汇处各网片纵横向钢筋分别在同一平面内，不存在网片采用叠接出现的网片搭接层数多的缺陷，平搭法的搭接长度较大。 4.1.2楼板⑴底网按设计要求锚入支座15d，且不少于150mm，搭接采用叠搭法，搭接长度当受力筋为ФL5.5、ФL7时，分别为250mm、300mm。双向板底网配筋≥ФL8.5时采用双层布置，非受力筋为ФL5.5@400，短跨度方向主筋安装于下侧，叠搭法示意见图4。⑵面网锚固长度≥35d，面网受力筋为ФL5.5、ФL7、ФL8.5、ФL10.5时，其搭接长度分别为250mm、250mm、300mm、350mm。受力筋端部在板内均不设弯钩。面网分布筋搭接长度均为200mm。⑶楼板上的加强钢筋、放射筋及阳台几何造型钢筋采用了定尺寸下料的冷轧带轧钢筋现场绑扎。4.2施工程序：立模→绑扎梁钢筋→铺设底网→水电预埋→铺设面网→放置马凳→绑扎加强筋→检查截面尺寸、保护层厚度→验收4.3施工⑴底筋安装顺序为先安装底网，再安装联接网。采用双层布置的底网应先装短跨方向的底网，后安装长跨方向的底网。安装时随时检查搭接长度、锚固长度。⑵板面网安装前应将需预埋管线系统装好。板面网安装的关键在于保证梁上板网安装位置正确及保证锚入支座的锚固长度，满铺面网还应注意搭接长度。所有网片安装就位后，放置马凳，一般每800mm左右放置1个。面网搭接处和支架需绑扎。⑶钢网在梁内锚固，底筋伸入≥15d或不小于150mm，面筋伸入梁内Lae，遇到柱筋时，剪断其焊接网板上负筋，板主筋绕开柱筋锚入柱内。⑷阳台、卫生间标高比楼面低50mm，面网布置时同与邻板连通的焊接网。现场安装时，将网片稍作弯折处理。⑸当楼板上需开孔洞时，当洞口尺寸小于焊接网主筋距离时，可将通过洞口的负筋切断，主筋绕开洞口；当洞口尺寸大于网孔时，将通过洞口的钢筋切断，洞口四边增加大于此板筋直径的钢筋且不小于2Ф12，如图5。5、经济分析5.1工期：采用焊接网刚开始施工时间较长，安装过2层工人能熟练操作后，节省人工1倍以上，整栋楼节省工期12天。 5.2费用：钢筋焊接网材料价格为3400元/吨，其成本（综合单价）分析见表2。表2钢筋型式用钢量（T）综合价格单价(元/T)比较(元)普通绑扎钢筋1.004006.334006.33钢筋焊接网0.74446.483112.54成本差893.796、施工体会6.1与普通绑扎钢筋网相比，钢筋焊接网各焊点间具有一定的抗剪能力，使纵横向钢筋连成整体，为构件受力的扩散提供了条件，同时也限制了混凝土裂缝在钢筋间距区间格的传递，有利于减少裂缝和裂缝宽度的扩展。6.2焊接网属工厂化生产，生产过程中经过严格的品质管制，网目尺寸、钢线规格等质量得到有效控制，在安装过程中，只要严格控制网片的搭接长度和锚固长度就可保证安装质量，检查时可免查钢筋间距、扎丝漏扎、错扎及绑扎不牢固等大量的繁琐工作。6.3焊接网整体性好、刚度大、弹性好，安装好后可避免后续作业和混凝土浇捣过程中钢筋的弯折、移位等影响设计要求的钢筋计算高度、间距和保护层厚度偏差等现象。避免了普通绑扎钢筋施工中较繁杂和混凝土浇捣过程中的钢筋位置校正工作。6.4焊接网的安装速度快，使用钢筋焊接网可省去现场钢筋调直、切断和钢筋绑扎等时间（节时可达70%以上），利于后续施工工序安排，缩短施工工期。6.5钢筋焊接网之线材是由低碳热扎线材经冷拔或冷扎加工而成，线材的抗拉强度可以提高到550MPa以上，因而钢筋用量可相应减少30%以上。由于是工厂自动化生产线制作，钢筋网的损耗微乎其微。
