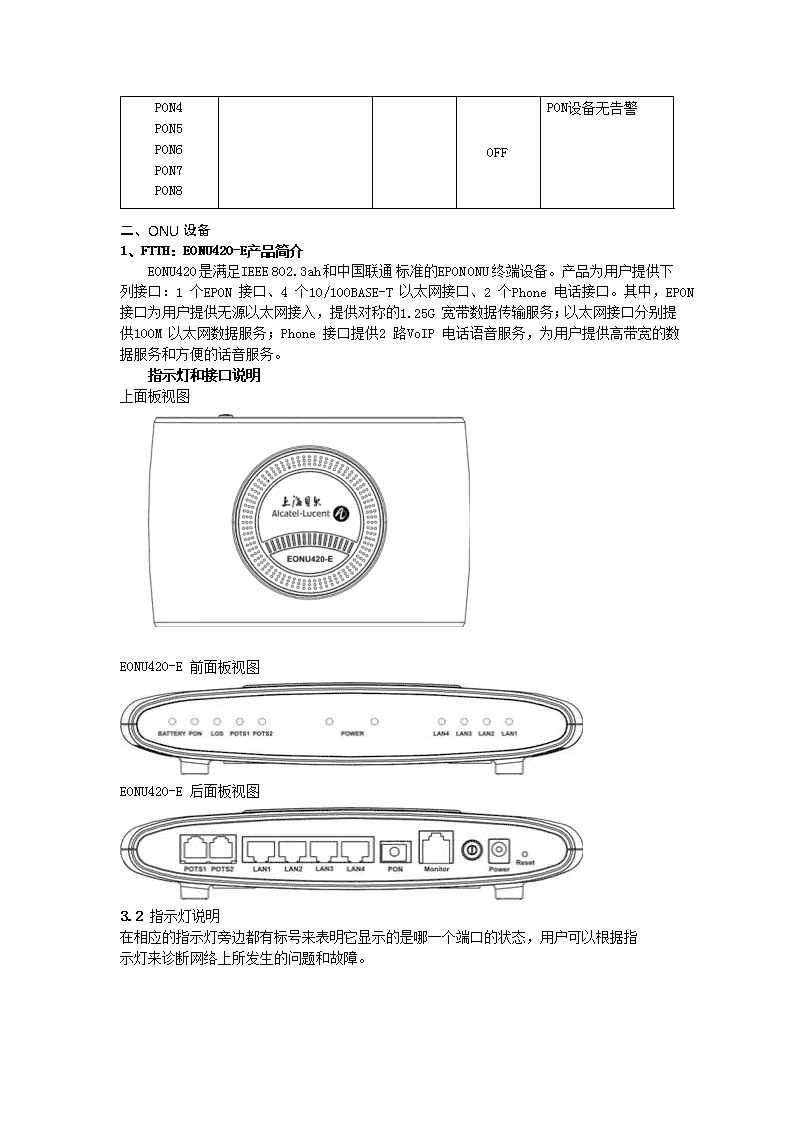

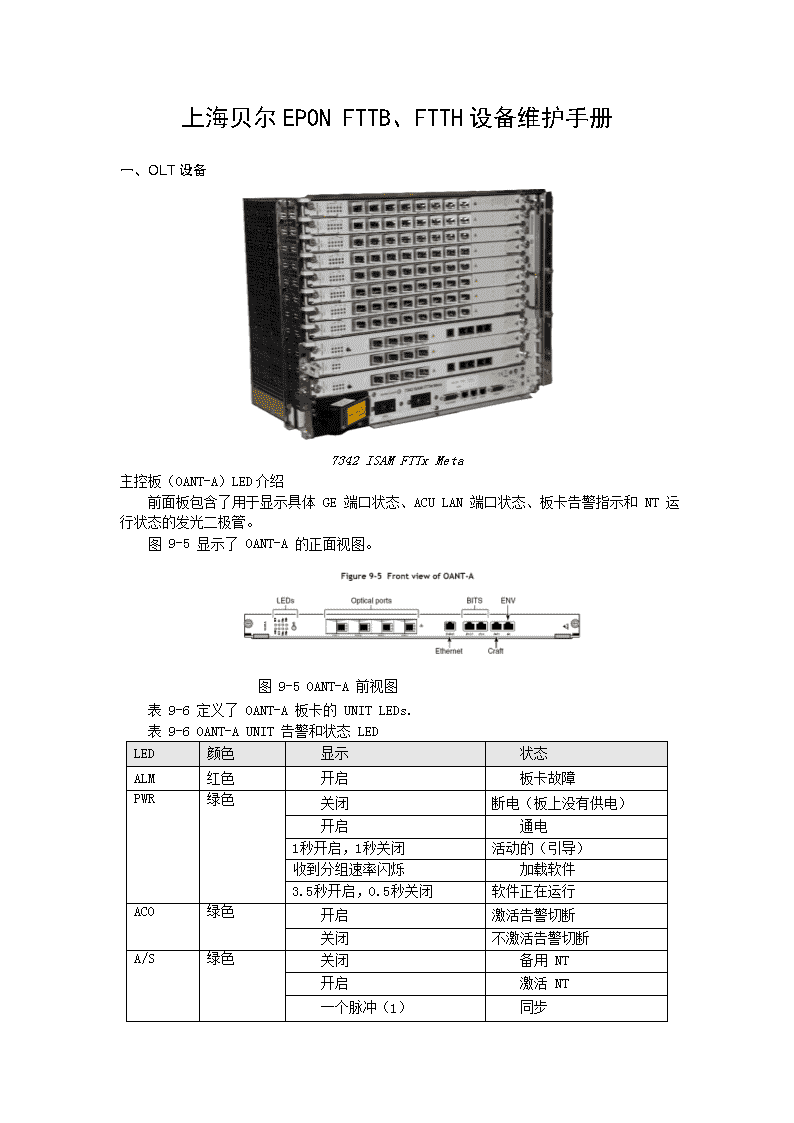

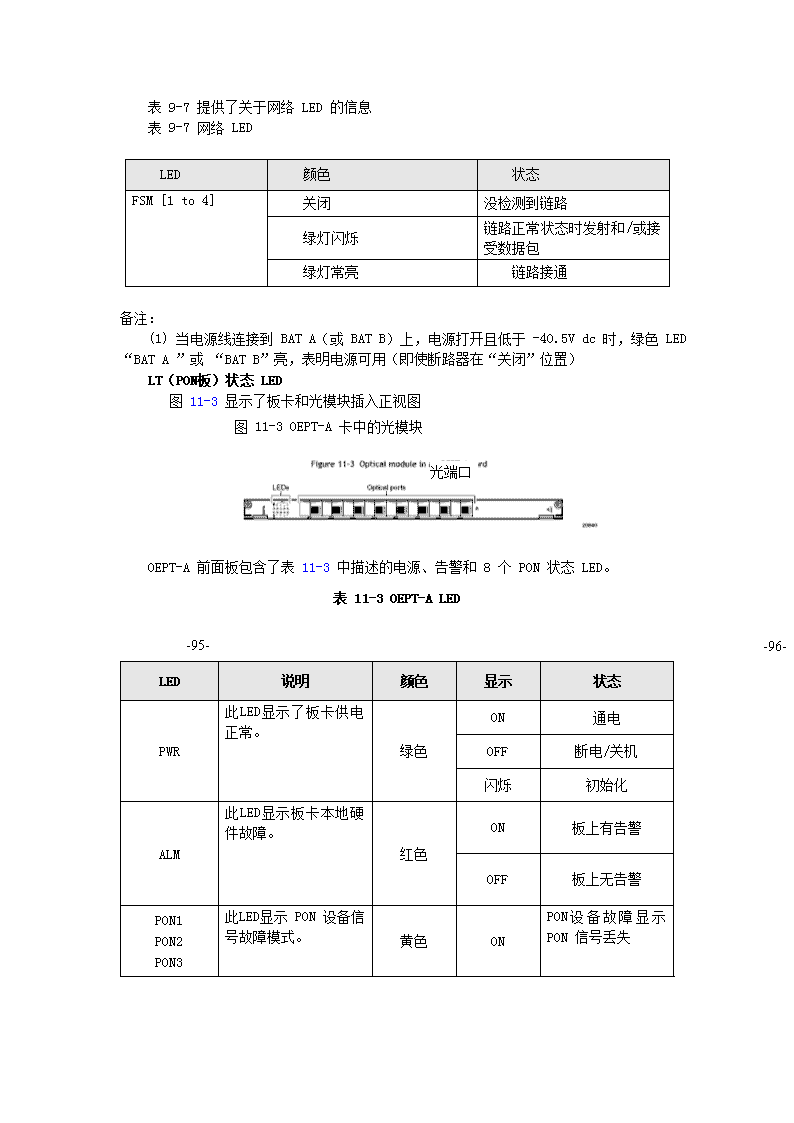

上海贝尔EPONFTTB、FTTH设备维护手册一、OLT设备7342ISAMFTTxMeta主控板（OANT-A）LED介绍前面板包含了用于显示具体GE端口状态、ACULAN端口状态、板卡告警指示和NT运行状态的发光二极管。图9-5显示了OANT-A的正面视图。图9-5OANT-A前视图表9-6定义了OANT-A板卡的UNITLEDs.表9-6OANT-AUNIT告警和状态LEDLED颜色显示状态ALM红色开启板卡故障PWR绿色关闭断电（板上没有供电）开启通电1秒开启，1秒关闭活动的（引导）收到分组速率闪烁加载软件3.5秒开启，0.5秒关闭软件正在运行ACO绿色开启激活告警切断关闭不激活告警切断A/S绿色关闭备用NT开启激活NT一个脉冲（1）同步 表9-7提供了关于网络LED的信息表9-7网络LEDLED颜色状态FSM[1to4]关闭没检测到链路绿灯闪烁链路正常状态时发射和/或接受数据包绿灯常亮链路接通备注：(1)当电源线连接到BATA（或BATB）上，电源打开且低于-40.5Vdc时，绿色LED“BATA”或“BATB”亮，表明电源可用（即使断路器在“关闭”位置）LT（PON板）状态LED图11-3显示了板卡和光模块插入正视图图11-3OEPT-A卡中的光模块光端口OEPT-A前面板包含了表11-3中描述的电源、告警和8个PON状态LED。-95--96-表11-3OEPT-ALEDLED说明颜色显示状态PWR此LED显示了板卡供电正常。绿色ON通电OFF断电/关机闪烁初始化ALM此LED显示板卡本地硬件故障。红色ON板上有告警OFF板上无告警PON1PON2PON3此LED显示PON设备信号故障模式。黄色ONPON设备故障显示PON信号丢失 PON4PON5PON6PON7PON8OFFPON设备无告警二、ONU设备1、FTTH：EONU420-E产品简介EONU420是满足IEEE802.3ah和中国联通标准的EPONONU终端设备。产品为用户提供下列接口：1个EPON接口、4个10/100BASE-T以太网接口、2个Phone电话接口。其中，EPON接口为用户提供无源以太网接入，提供对称的1.25G宽带数据传输服务；以太网接口分别提供100M以太网数据服务；Phone接口提供2路VoIP电话语音服务，为用户提供高带宽的数据服务和方便的话音服务。指示灯和接口说明上面板视图EONU420-E前面板视图EONU420-E后面板视图3.2指示灯说明在相应的指示灯旁边都有标号来表明它显示的是哪一个端口的状态，用户可以根据指示灯来诊断网络上所发生的问题和故障。 硬件安装2、FTTB：EONU800 3、FTTB：EONU1600 三、配置命令注意事项7342的配置命令分为NT(系统与PON业务配置用TL1命令界面)及SHUB(以太交换/CLI命令界面)两部分配置命令。TL1全称:TransactionLanguage-1也是一种标准的电信管理协议，在北美地区应用很广，TL1命令里面符号也是命令的一部分，不可以省去，例如命令：REPT-OPSTAT-OSWP::ALL;命令里的-:;三个字符都是命令字符，不能省略-109--110-CLI全称:CommandLineInterface,这种方式用的比较广,大家用的比较多查看告警RTRV-ALM-ALL;检查板卡状态RTRV-EQPT::ALL; 检查ONU注册状态RTRV-EONT::ALL;检查EVLANINTERFACE检查EOLTFLOW检查PONVLAN查看是否学习到了用户端MAC地址RTRV-PONFDBDYNAMIC，cli中可用命令showvlanshub-fdb四、常见问题1.EONU420-E2.7342olt过热查看是否防尘网灰尘过多，查看是否风扇停止运行，是否是7342专用的多孔洞机架
