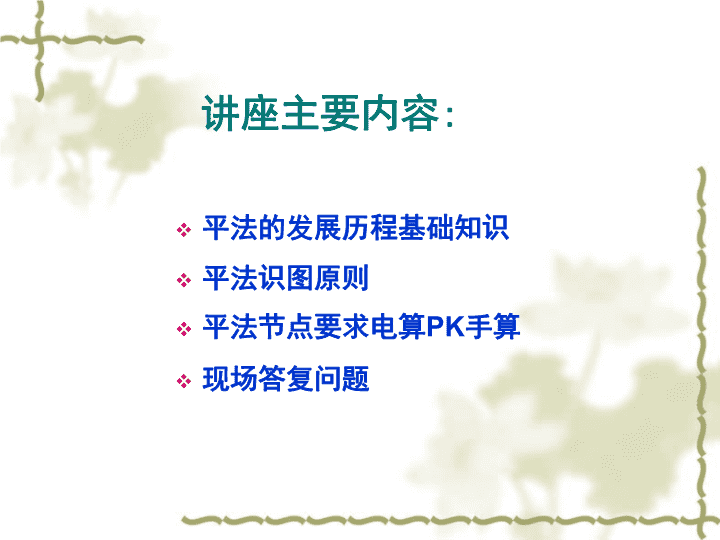

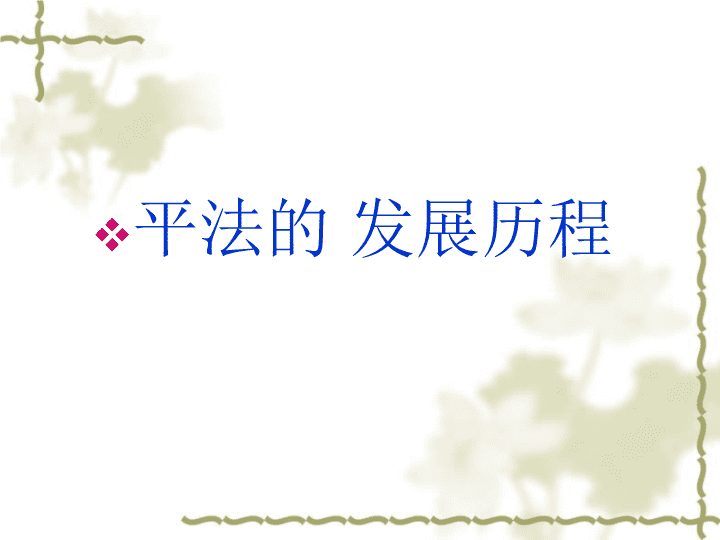

钢筋钢筋平法讲座 讲座主要内容:平法的发展历程基础知识平法识图原则平法节点要求电算PK手算现场答复问题 平法的发展历程 一、平法的发展历程：1996年11月，建设部批准《混凝土结构平面整体表示方法制图规则和构造详图》为国家建筑标准设计图集96G101，在批准之日向全国出版发行。2000年7月，平法国家建筑标准设计96G101修版为00G101。2003年1月，平法国家建筑标准设计00G101依据国家2000系列混凝土结构新规范修版为03G101-1。2003年7月，平法国家建筑标准设计03G101-2（现浇砼板式楼梯）编制完成，经建设部批准向全国出版发行。2004年2月，平法国家建筑标准设计04G101-3（筏形基础）编制完成，经建设部批准向全国出版发行。2004年11月，平法国家建筑标准设计04G101-4（现浇砼楼面板与屋面板）编制完成，经建设部批准向全国出版发行。2006年9月，平法国家建筑标准设计06G101-6（独立基础、条形基础、桩基承台）编制完成，经建设部批准向全国出版发行。 现行与钢筋计算相关规范《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2002《高层建筑混凝土结构技术规程》JGJ3-2002《混凝土结构工程施工质量验收规范》GB50204-2002《建筑物抗震构造详图》03G329-1 相关规范和图集 平法图集适用03G101-1(柱.墙.梁构件的节点构造)03G101-2(平法楼梯构造)04G101-3(筏形基础及基础梁构造)04G101-4(现浇楼面与屋面板构造)06G101-6(独立基础、条形基础、桩基承台) 视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：（1）基础结构（2）柱墙结构（3）梁结构（4）板结构，各子系统有明确的层次性、关联性、相对完整性——层次性：基础→柱、墙→梁→板，均为完整的子系统——关联性：柱、墙以基础为支座——柱、墙与基础关联；梁以柱为支座——梁与柱关联；板以梁为支座梁——板与梁关联。——相对完整性：基础自成体系，仅有自身的设计内容而无柱或墙的设计内容；柱、墙自成体系，仅有自身的设计内容(包括在支座内的锚固纵筋)而无梁的设计内容；梁自成体系，仅有自身的设计内容(包括锚固在支座内的纵筋)而无板的设计内容；板自成体系，仅有板自身的设计内容(包括锚固在支座内的纵筋)。二、“平法”基本原理 钢筋的基本知识了解 1、钢筋种类:1.1按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。1.1.1热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：1.1.2冷拉钢筋（预应力钢筋）表示符号：1.1一般知识2.1按照外形一般分为：圆钢和螺纹钢 二级钢筋一级钢筋钢筋一般表示法（钢筋信息） 钢筋涉及概念 混凝土保护层：2、3纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。 环境类别的规定： 柱子保护层结合软件21层柱子箍筋的计算2/EKZ7做法：170=200-15-15/370=400-15-15200-30-30+16+16=172400-30-30+16+16=372 梁保护层结合软件32层E轴KL9箍筋170=200-15*2450=480-15*2200-25*2+12*2=174480-25*2+12*2=454 锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae44 最小锚固值不小于250要求4 弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180度。弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。 梁、柱、剪力墙箍筋和拉筋的弯钩构造 箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高柱承载能力。在构件中，箍筋应做成封闭式。大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 6、箍筋长度计算03G101-1P35长度＝（b+h）*2-保护层*8+8d+1.9d*2+max(10d，75mm)*21.9d的来源GB50204-2002弯钩计算5.3.1箍筋弯钩计算5.3.2 135°弯勾11.9d的算法5半径为：1.25d+0.5d=1.75d周长为2*3.1416*1.75d=11d根据弧长计算式可得135°的弧长为：（11d/360°）*135°=4.13d根据上式的下料长度为：l=4.13d+10d+b=14.13d+(a-d-1.25d)l=a+11.9d 内箍的计算方式51层KZ100506=550-30*2+8*2191=550-30*2-18）/3+18+8*2 结构工程所需要计算的钢筋量其它基础柱剪力墙梁板 平法识图原则 柱的平法识图原则 柱编号规定 柱截面注写方式1 柱截面注写方式2 柱平法施工图截面注写示例 梁的平法识图原则 柱平法施工图设计制图规则 柱子基础插筋长度 柱子基础插筋在基础内的要求6 定位箍的计算方式60层E轴KZ74=1500/500+119=9000/500+1 柱子在墙、梁上起的要求7 墙上柱插筋的计算72层E轴KZ100 抗震框架柱的连接构造（一）8、9 柱插筋的计算80层1/D轴KZ4电渣焊 柱筋的计算90层1/D轴KZ4绑扎 抗震框架柱的连接构造（二）10 柱筋的计算102层1/D轴KZ4电渣焊 抗震无梁楼盖结构柱上端非连接区连接构造 抗震柱上层纵筋根数增加但直径相同或直径小于下层连接构造 本层柱比上层柱多出的钢筋11 本层比上层多出钢筋的计算112层1/C轴KZ3 抗震柱上层纵筋直径大于下层但根数不变连接构造12 本层比上层钢筋直径大的计算122层1/B轴KZ2 抗震柱箍筋加密区范围规定13、14 柱子加密箍筋的计算132层1/A轴KZ1 柱子加密箍筋的计算142层3/C轴KZ10 抗震柱箍筋加密区选用表 抗震柱变截面处理 抗震柱顶层中柱构造 抗震柱顶层边角柱构造 非抗震柱连接构造 非抗震柱箍筋构造 总结：柱的节点中如果非抗震的节点没有介绍到同抗震节点区别只在La和Lae的区别。 剪力墙钢筋计算剪力墙中所需要计算的钢筋？计算剪力墙钢筋时需要考虑哪些因素？ 剪力墙分为剪力墙柱、剪力墙身、剪力墙梁分别表达。剪力墙设计与框架柱或梁类构件设计有显著区别。柱梁构件属于杆类构件，而剪力墙水平截面的长宽比相对杆类构件的高度比要大得多；柱、梁构件的内力基本上逐层、逐跨呈规律变化，而剪力墙内力基本上呈整体变化，与层关联的规律性不明显。 剪力墙编号规定 剪力墙柱钢筋构造（一）剪力墙柱在基础内的构造 剪力墙柱钢筋构造（二）约束边缘构件墙柱纵筋连接构造 剪力墙柱钢筋构造（三）构造边缘构件墙柱和非边缘墙柱纵筋连接构造 剪力墙柱钢筋构造（四）墙柱变截面钢筋构造 剪力墙柱钢筋构造（五）墙柱柱顶钢筋构造 剪力墙身钢筋构造（一）15剪力墙墙身在基础内的构造 墙在基础内的定位水平钢筋150层墙 剪力墙身钢筋构造（二）15剪力墙墙身纵筋连接构造 剪力墙身钢筋构造（三）剪力墙墙身变截面构造 剪力墙身钢筋构造（四）剪力墙墙身墙顶构造 剪力墙身钢筋构造（五）剪力墙墙身水平钢筋构造要求 墙纵向钢筋计算钢筋151层墙 剪力墙墙梁钢筋构造（一）16、17剪力墙墙梁水平钢筋构造要求 中间层和顶层连梁钢筋计算钢筋161层连梁 连梁直接锚钢筋计算钢筋171层连梁 剪力墙墙梁钢筋构造（二）剪力墙墙梁水平钢筋构造要求 暗梁的做法 梁 梁的编号要求 梁平面注写方式18 梁标注181层E轴KL9 挑梁标注181层D轴KL7 梁平面注写方式 梁平面注写方式 梁平面注写方式 抗震梁的节点要求19、20 非贯通筋计算191层B轴KL5 架立筋和直锚计算201层B轴KL100 抗震屋面梁的节点要求 非抗震梁的节点要求 非抗震屋面梁的节点要求 不伸入支座钢筋的节点要求 梁跨标高不同的节点要求 抗震框架梁箍筋加密区的要求 非抗震框架梁箍筋加密区的要求 非框架梁的要求 悬挑梁的要求 框支梁节点要求 楼板的钢筋计算受力筋(底筋、面筋）支座负筋分布筋温度筋附加钢筋(角部附加放射筋、洞口附加钢筋)措施钢筋（撑脚钢筋、板垫筋） 温度钢筋温度筋依据GB50010-2002中10.1.9，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋。 1、板受力筋计算（04G101-4P25）板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d*2 第10.1.5条  简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。 1、板受力筋计算板底钢筋的支座－伸进长度伸进长度＝max(支座宽/2,5d)伸进长度＝max(支座宽/2,5d)伸进长度＝max(支座宽/2,5d)伸进长度＝max(板厚,120) 1、板受力筋计算板底钢筋的支座－伸进长度其它情况伸进长度＝max(≥12d且≥梁(或墙)宽/2)伸进长度≥La（锚固长度）伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线 1、板受力筋计算板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距 2、板负筋计算板负筋长度的计算04G101-4P30负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度 板钢筋计算《砼结构设计规范GB50010-2002》第10.1.6条，当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度L0的四分之一。《04G101-4》：板支座上部非贯通筋自支座中线向跨内的延伸长度，注写在线段的下方位置。2、板负筋计算 2、板负筋计算板负筋的根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距 2、板负筋计算端支座负筋的分布筋长度计算方式一：分布筋和负筋搭接150mm方式二：分布筋长度＝轴线长度方式三：分布筋长度＝按照负筋布置范围计算 2、板负筋计算端支座负筋的分布筋根数计算方式一：分布筋根数＝负筋板内净长÷分布筋间距方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1 2、板负筋计算中间支座负筋长度计算中间支座负筋长度＝水平长度＋弯折长度*2 2、板负筋计算中间支座负筋的分布筋计算长度=轴线(净跨)长度-负筋标注长度*2+搭接长度*2+弯勾*2根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取整)根数＝布筋范围1/间距(向上取整)+布筋范围2/间距(向上取整)+1 基础梁主筋（梁不外伸） 基础梁主筋（梁外伸） 基础梁主筋（变截面要求） 基础次梁主筋 基础次梁变截面 独立基础要求 谢谢大家!
