重大主教学楼创鲁班奖工程施工及质量情况介绍 9页

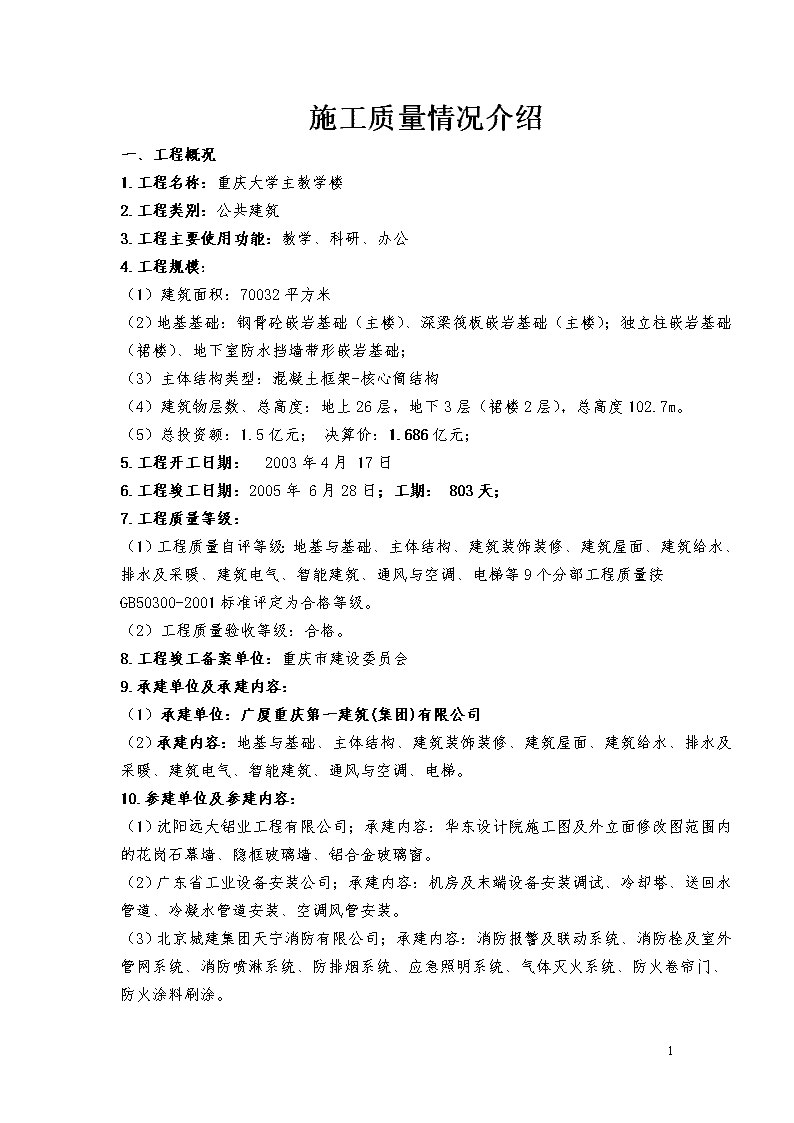

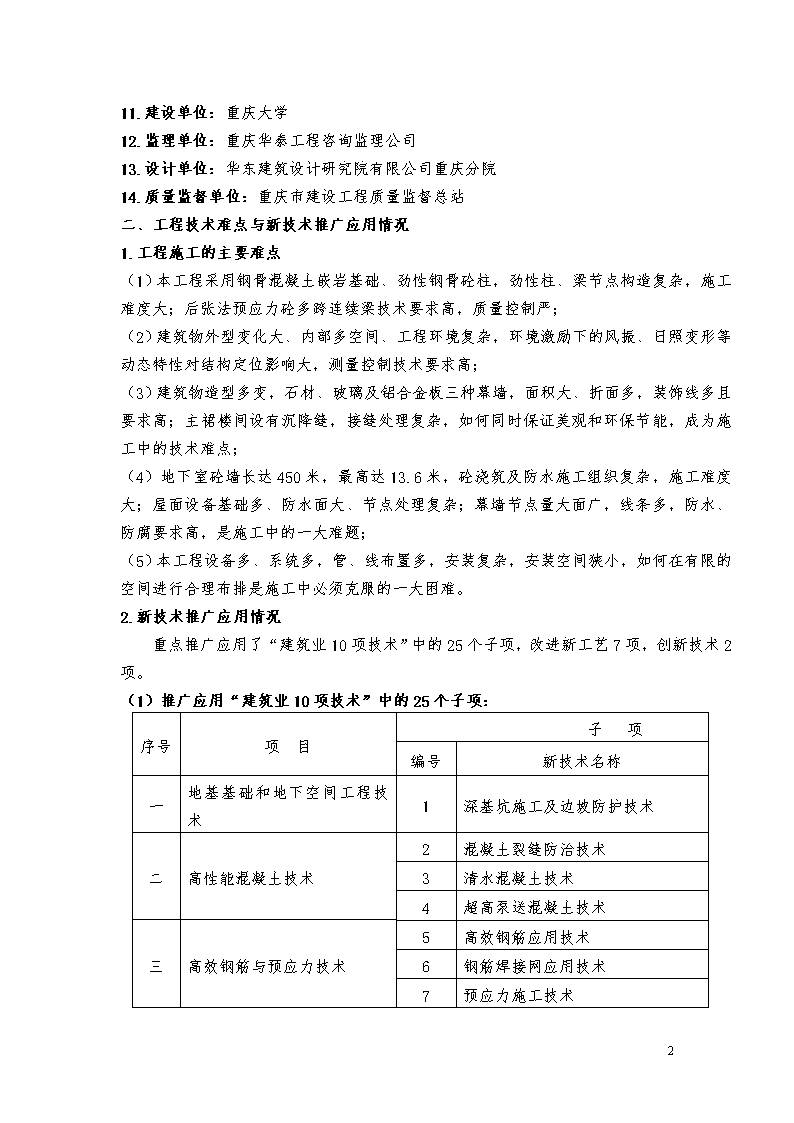

施工质量情况介绍一、工程概况1.工程名称：重庆大学主教学楼2.工程类别：公共建筑3.工程主要使用功能：教学、科研、办公4.工程规模：（1）建筑面积：70032平方米（2）地基基础：钢骨砼嵌岩基础（主楼）、深梁筏板嵌岩基础（主楼）；独立柱嵌岩基础（裙楼）、地下室防水挡墙带形嵌岩基础；（3）主体结构类型：混凝土框架-核心筒结构（4）建筑物层数、总高度：地上26层，地下3层（裙楼2层），总高度102.7m。（5）总投资额：1.5亿元；决算价：1.686亿元；5.工程开工日期：2003年4月17日6.工程竣工日期：2005年6月28日；工期：803天；7.工程质量等级：（1）工程质量自评等级：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水、排水及采暖、建筑电气、智能建筑、通风与空调、电梯等9个分部工程质量按GB50300-2001标准评定为合格等级。（2）工程质量验收等级：合格。8.工程竣工备案单位：重庆市建设委员会9.承建单位及承建内容：（1）承建单位：广厦重庆第一建筑(集团)有限公司（2）承建内容：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水、排水及采暖、建筑电气、智能建筑、通风与空调、电梯。10.参建单位及参建内容：（1）沈阳远大铝业工程有限公司；承建内容：华东设计院施工图及外立面修改图范围内的花岗石幕墙、隐框玻璃墙、铝合金玻璃窗。（2）广东省工业设备安装公司；承建内容：机房及末端设备安装调试、冷却塔、送回水管道、冷凝水管道安装、空调风管安装。（3）北京城建集团天宁消防有限公司；承建内容：消防报警及联动系统、消防栓及室外管网系统、消防喷淋系统、防排烟系统、应急照明系统、气体灭火系统、防火卷帘门、防火涂料刷涂。9 11.建设单位：重庆大学12.监理单位：重庆华泰工程咨询监理公司13.设计单位：华东建筑设计研究院有限公司重庆分院14.质量监督单位：重庆市建设工程质量监督总站二、工程技术难点与新技术推广应用情况1.工程施工的主要难点（1）本工程采用钢骨混凝土嵌岩基础、劲性钢骨砼柱，劲性柱、梁节点构造复杂，施工难度大；后张法预应力砼多跨连续梁技术要求高，质量控制严；（2）建筑物外型变化大、内部多空间、工程环境复杂，环境激励下的风振、日照变形等动态特性对结构定位影响大，测量控制技术要求高；（3）建筑物造型多变，石材、玻璃及铝合金板三种幕墙，面积大、折面多，装饰线多且要求高；主裙楼间设有沉降缝，接缝处理复杂，如何同时保证美观和环保节能，成为施工中的技术难点；（4）地下室砼墙长达450米，最高达13.6米，砼浇筑及防水施工组织复杂，施工难度大；屋面设备基础多、防水面大、节点处理复杂；幕墙节点量大面广，线条多，防水、防腐要求高，是施工中的一大难题；（5）本工程设备多、系统多，管、线布置多，安装复杂，安装空间狭小，如何在有限的空间进行合理布排是施工中必须克服的一大困难。2.新技术推广应用情况重点推广应用了“建筑业10项技术”中的25个子项，改进新工艺7项，创新技术2项。（1）推广应用“建筑业10项技术”中的25个子项：序号项目子项编号新技术名称一地基基础和地下空间工程技术1深基坑施工及边坡防护技术二高性能混凝土技术2混凝土裂缝防治技术3清水混凝土技术4超高泵送混凝土技术三高效钢筋与预应力技术5高效钢筋应用技术6钢筋焊接网应用技术7预应力施工技术9 四新型模板及脚手架应用技术8清水混凝土模板技术9新型脚手架应用技术五钢结构技术10钢结构CAD设计与CAM制造技术11钢结构施工安装技术12钢与混凝土组合结构技术六安装工程应用技术13管道制作(通风、给水管道)连接与安装技术14管线布置综合平衡技术15电缆安装成套技术16建筑智能化系统调试技术17建筑智能化系统检测与评估七建筑节能和环保应用技术18节能型围护结构应用技术19新型空调和采暖技术八建筑防水新技术20新型防水卷材应用技术21建筑防水涂膜九施工过程监测和控制技术22施工过程测量技术23特殊施工过程监测和控制技术十企业管理信息化技术24工具类技术25管理信息化技术（2）改进新工艺7项：①深梁筏板基础大体积砼施工技术的应用与质量控制；②劲性钢骨砼柱组合施工技术的应用与质量控制；③后张法预应力砼多跨连续梁及高支撑施工技术的应用与质量控制；④采用三掺技术，利用本地特细砂资源配制C50高性能砼施工技术；⑤新型模板施工技术的应用与质量控制；⑥动态视频监控技术在建筑施工中的应用；⑦100厚秸杆镁质水泥复合轻质墙板（SMC）施工技术的应用与质量控制；（3）创新技术2项：①高层建筑GPS测控技术研究与应用；②施工质量控制体系研究与应用；创新技术2项通过了重庆市科委组织的专家组鉴定并一致认为：该研究成果总体上达到了国内领先水平，其中“高层建筑GPS测控研究与应用”成果达到了国际先进水平。9 本工程被列为2005年度建设部节能省地高层教学楼综合技术应用“科技示范工程”，由建设部组织的验收委员会一致同意通过验收（重庆市首家），取得了显著的经济、社会及环境效益，为今后同类工程的施工提供了宝贵的经验。通过大力推广应用施工新技术，获得技术经济效益371.5万元，技术进步效益率2.2%，并为工程创优奠定了基础。三、工程质量情况1.地基与基础工程本工程基础以中等风化砂岩为持力层全部嵌入整体基岩中，地基持力层设计要求其饱和状态下单轴抗压强度标准值为frk＝28.5Mpa；钢骨砼嵌岩基础16个，独立柱基125个，岩芯按规范要求取样检测共21组，最低值达到frk＝30.0Mpa，全部合格；地下室周围回填土方密实无沉陷，满足设计、规范要求。建筑物共设12个沉降观测点，目前，最大沉降值10mm,最大差异沉降量3mm,百日平均沉降量（0，0,0,0,-1,0,0,0,0,-1,0,0）mm，建筑物沉降趋于稳定。2.主体结构工程主体结构砼内实外光，尺寸准确，梁、柱节点方正，外观质量达到清水混凝土效果。大角顺直挺拔，轴线位移最大偏差、全高垂直度最大偏差、全高标高最大偏差均远小于规范值。检查项目国家标准项目标准最大偏差值轴线位移最大偏差（mm）8（墙、柱、梁）5（剪力墙）54总高垂直度（mm）H/1000且≤30H/1000且≤2012总高标高（mm）±30±2015共浇筑混凝土25953m39 ，做各类强度等级混凝土标准养护试件955组，同条件养护试件189组，合格率100%；使用各种钢筋6014t，钢筋原材料复检242组，合格率100%；钢筋连接检测564组，合格率100%。钢结构构件安装牢固、定位准确、焊缝饱满、涂层均匀，满足设计要求。焊缝检测：型钢柱制作部分的超声波检测共检测205个部位，探伤长度共计878.2米，经检测合格205个部位，100%符合设计要求，安装的超声波检测共检测80个部位，探伤长度共计124.8米，经检测合格80个部位，100%符合设计要求。本工程结构安全可靠，砼无影响结构安全的任何裂纹。3.建筑装饰装修工程外墙由沈阳远大铝业工程有限公司施工完成，资质等级幕墙设计甲级，施工壹级。双层中空蓝色安全玻璃（LOW-E）11236m2、铝合金板14606m2、石材幕墙11352m2，安装牢固、安全可靠，表面平整光滑、缝隙均匀、密封良好、线条清晰，三性检测满足国家规范和设计要求。主楼7层以上17948m2内隔墙采用（SMC）轻质墙板干作业施工，安装简便，可锯、可刨，墙面平整度最大偏差2mm（规范为3mm）。办公室、会议室、各类教室、楼梯间及走廊的装饰装修朴实大方、典雅，选材讲究，符合环保要求，细部处理精细，观感效果好，首层大厅及各楼层电梯前室墙面采用石材饰面，表面光洁、色泽一致，装饰效果好；各楼层共39025m2地面砖缝隙均匀、顺直、平整度最大偏差2mm（规范为3mm）；车库砼非金属硬化剂地面6818m2，色泽均匀、无任何空鼓开裂现象，地面平整度最大偏差4mm（规范为5mm）。4.屋面及防水工程本工程防水屋面8347m2，二级防水，采用4mm厚SBS卷材防水和细石混凝土刚性两道防水，屋面坡向正确、表面平整、排水通畅无积水、泛水光滑自然，屋面上的设备基础、穿楼板管道及支架的根部包裹到位、收口严密；屋面防水效果好，48小时蓄水检验合格，经一年多的使用检验，未发生任何渗、漏现象。450m超长地下室钢筋砼墙（3364㎡）最高达13.6米，采用C30P6自防水砼施工，迎水面刷K11防水涂膜，抹水泥砂浆保护层；76个卫生间4101m2防水层采用K11防水涂膜，均经48小时蓄水检验合格。地下室砼墙及卫生间防水层防水性能好，施工可靠，至今没有出现任何渗、漏现象。5.建筑给水、排水及通风与空调工程1580m给水管采用PP-R铝塑稳态管道安装，经强度和严密性试验一次合格；1525m排水管采用柔性抗震铸铁排水管和6480mUPVC螺旋消音排水管，经灌水及通球试验一次合格；766套卫生器具安装做到了标高一致，偏差在1.5㎜以内，居中对称布置,做工精细，满水和通水试验一次性合格。9 消防喷淋管道支管、喷头安装与吊顶同步施工，水压试验一次成功，确保15865个接头无一渗漏。吊顶内空调管、给排水管道、消防喷淋管道、强弱电线管及桥架等纵横交错，采用合理规划、综合布置、管路整齐美观。空调系统23857㎡超级风管，采用粘接连接；防排烟系统8091㎡玻璃钢，采用法兰连接。管道介质标识清晰正确,支架与吊杆平直、美观,支架设置、安装间距符合设计及规范要求；防排烟系统、正压送风系统经功能性检测均符合设计及验收规范要求。水泵房、冷冻机房设备、管、线安装总体策划，采用电脑三维排版，布局合理，安装稳固、排列整齐、功能可靠、标识齐全、醒目；油漆厚度均匀、光亮、美观。6.建筑电气及智能化工程（1）配电室内电缆敷设排列整齐，回路编号齐全、标识正确;进线采用三相五线制，零线（N）和接地保护线（PE）严格分开，确保了供电的安全性与可靠性，接地铜排采用专用卡具固定牢固，横平竖直；成排安装位置正确，布置合理，成排配电屏的平直度和平整度最大偏差为3mm（规范为5mm），垂直度偏差1‰（规范为1.5‰）。电气器具安装经过总体策划电脑三维排板，合理均匀，横平竖直，固定牢固、连接紧密、整齐美观、成排成线；安装细腻美观，支、吊架安全可靠，线路耐压检测合格，符合设计及规范要求。建筑防雷系统采用联合接地体，每层柱、梁及楼板钢筋互相连通形成闭合回路，均压环与防雷接地引下线、接地装置可靠焊接，避雷带及屋面避雷分格网作为屋面防雷设施，接地电阻符合设计要求，测试点布局合理，安全可靠。（2）建筑智能化采用BAS系统全智能化计算机集中控制，使整个建筑更趋智能化与人性化。光纤、UTP双绞线及同轴电缆参数检测均达到技术指标，有线电视信息点接受信号良好，图像达到优质；安防系统设备技术指标均达到设备技术文件要求，满足设计及规范要求。天棚吊顶采用计算机排版设计，形式别具特色，用材多样、做工精致、上乘。吊顶平面灯具、风口、喷淋头、烟感、温感探头、广播、摄像头、电信等设备及器具，整体布局合理，做到了“成排、成行、成线”。设备单机试运行及调试合格，系统无负荷下的联合试运转及调试等均合格；系统功能质量的检测记录资料齐全，符合设备技术文件要求及设计规范要求；（3）电梯运行平稳、制动可靠，平层准确、噪声低、各控制信号响应灵敏，轿箱内操纵动作灵活，信号显示清晰，超载装置和承重装置动作可靠，运行稳定正常。四、工程技术资料情况本工程技术资料分类组卷，编目清晰，查找方便，装订整齐，覆盖全面，真实可信，可追溯性强。已通过重庆市城建档案馆专项验收，评为优良档案。9 五、工程主要质量特色本工程有六大质量特色，26个细部亮点。1、六大质量特色为：（1）钢骨混凝土嵌岩基础锚固可靠，定位精度高；劲性柱钢骨制作精细，安装质量好；主体混凝土结构采用覆膜胶合板及利建筒子模新型模板体系，整个结构混凝土内实外光，梁、板、柱截面尺寸准确，共检15800点，合格率100%，柱、墙垂直度共检8800点，合格率100%，梁、板平整度共检9000点，合格率100%，达到清水混凝土质量效果；后张法预应力混凝土多跨连续梁控制技术合理，施工质量优。国家标准（mm）项目标准（mm）实测值（mm）轴线最大偏差855截面尺寸最大偏差+8,-5+5,-34,-2楼面平整度最大偏差865楼层标高最大偏差±10±8±7（2）本工程利用全球卫星定位系统（GPS）技术，对基准轴线进行控制和检测，平面定位精度为±5mm，高程精度为±8mm，极大地提高了工程质量，确保了建筑物的轴线定位及高程传递的精确度。主楼结构封顶后检测了建筑在环境激励下的风振、日照变形的动态特性，有效地提高了大楼的安全性和耐久性。（3）外墙干挂花岗岩石材幕墙11300平方米（19020块），玻璃幕墙11200平方米（16430块），铝合金板幕墙14600平方米（15810块），事先全部采用计算机排版设计，工厂编号加工，现场组装，无一块现场切割，完美地解决了幕墙安装、空间精确定位、节点防水等关键问题，经经纬仪检测建筑物各大角误差仅为2mm，精度极高，三性检测满足规范及设计要求。（4）450m超长地下室混凝土墙（3364㎡），采用混凝土自防水、表面涂膜防水等多道防水措施，防水性能好，至今没有出现任何渗、漏现象；屋面施工强化事先策划、过程控制，做工精细，排水通畅，经48小时蓄水试验无渗漏，防水功能理想；幕墙节点做工细腻，缝隙平直，宽窄一致,打胶饱满均匀，防水质量极佳。（5）建筑设备、管道、缆线、器具安装经事先策划，与装饰设计有机协调，设备布局合理，同型号多台设备标高一致，运行平稳，管道立体分层、分色美观，无跑冒滴漏现象；缆线布排整齐，标识清晰；器具安装成排成行成线；智能建筑集成化程度高，控制可靠，完全满足使用功能要求。9 （6）采用室外热环境模拟测试，通过对山地城市的CFD计算机模拟，优化了建筑节能设计；空调输配水系统采用大温差小流量控制技术，输配水管路采用电动两通阀、动态平衡阀，末端空调采用变风量装置，外墙采用页岩空心砖，幕墙和外窗采用安全中空玻璃，有效地控制能耗。采用权衡判断法计算：节能效果超过国家规定达到54.4%，并通过重庆市建委的专项节能验收，走在国内室外热环境模拟的前列。2、26个细部亮点：（1）主入口连廊幕墙与吊顶统一策划，对缝整齐。（2）地下车库墙、地面交接处黄色分隔，导向清晰，醒目美观。（3）地下车库防撞装置材料新颖，实用美观。（4）地下室形状各异的设备支墩用色协调，踢脚线与地面分色有序。（5）玻璃钢蓝色蘑菇形透气孔小巧精致，装饰线条清新美观。（6）大厅花岗岩地面铺贴有序，做工精细，美观高雅。（7）穿墙管道黄色盖套整齐美观，经济实用。（8）裙楼通道楼梯地砖贴面做工细腻，平整顺直。（9）管道检查门设计巧妙，与建筑装饰协调一致。（10）卫生间蹲便器四周分色美观，排水通畅。（11）大厅高晶石膏板吊顶环保美观，布排平整，接缝顺直。（12）连廊门厅花岗岩圆柱加工精细，做工考究，顺直光滑。（13）幕墙缝隙平直，宽窄一致，打胶饱满均匀，节点做工细腻。（14）构造柱模板安装采用双面胶条防漏浆，柱、墙面平整清爽、观感质量上乘。（15）建筑斜屋面绿化美观，错落有致，环保节能。（16）利用地方材料配制高性能混凝土节约资源，降低成本。（17）会议室装饰精美，质量精湛，吊顶艺术美观。（18）防排烟玻璃钢风管表面平整，铝角护边，安装平直，做工精细。（19）卫生洁具居中布置，感应装置节能美观，支托架防腐耐久。（20）管道采用橡塑保温表面平整，顺直美观，无结露及滴水现象。（21）配电柜（箱）安装整齐，布线平直，相色正确。（22）地下车库各种管线事先策划，二次设计综合布局、立体分层，分色巧妙，标识清晰；墙、柱与地面用色带分隔，醒目美观。（23）防雷接地测试点、沉降观测点布置合理，设计精巧，耐用美观。（24）管道穿越楼板、结构梁预先设置钢套管，与钢筋焊接牢固，埋设位置准确；管道通过套管保持顺直同心，做工细腻。（25）建筑变形缝设计、做工精巧，与四周装饰协调一致。（26）电梯前室门套装饰美观大方，花岗石安装精雕细琢，质量极好。六、综合效果及获奖情况9 1、室内外环境检测等情况：经重庆大学建设工程质量检测中心对室内环境进行检测，室内空气检测4间房，共检测4个点，该工程室内环境所检测项目均符合国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001的II类民用建筑工程规定。经重庆市环境保护局验收合格，达到国家及重庆市相关环境保护标准。2、同时本工程严格按建筑法规的有关规定，还进行了工程档案、消防、防雷、规划、节能等专项验收；并进行了竣工验收，办理了竣工验收备案登记手续。3、获奖情况：（1）重庆市“巴渝杯”优质工程奖（排名第一）（2）重庆市“三峡杯”优质结构工程奖（排名第一）（3）通过建设部科技示范工程验收（重庆市第一个）（4）全国工程建设优秀质量管理小组（5）全国质量信得过班组（6）重庆市优秀质量管理小组（7）两项QC成果获重庆市工程建设QC成果一等奖（8）重庆市工程建设QC成果发布一等奖（9）重庆市文明建筑工地4、综合评价：通过事先策划，制定项目标准，加强质量预控及过程控制，提升科技含量，注重细节处理，重庆大学主教学楼工程的特点是：施工技术国内领先（整体技术水平达到国内领先，部分单项技术达到国际先进），提高了科技含量；工程质量六大特色，提升了施工质量；细部处理二十六个亮点，升华了工艺水平。经一年多的使用证明，本工程结构安全可靠，满足使用功能要求，建筑设备运行正常，工程质量优质精品。建设、监理、设计、质监等单位及使用者对工程质量“非常满意”。广厦重庆第一建筑（集团）有限公司二OO六年六月二十六日9
