单头菠萝系列鲁班锁的全解析——几种变化 10页

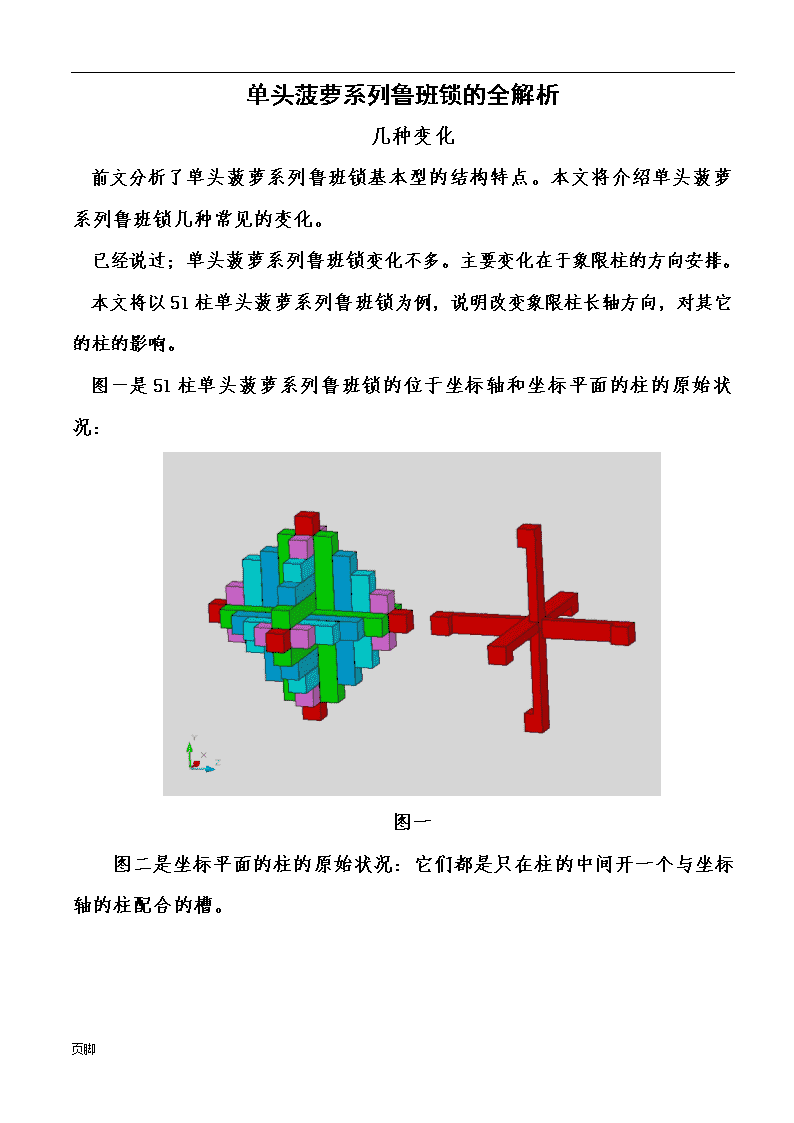

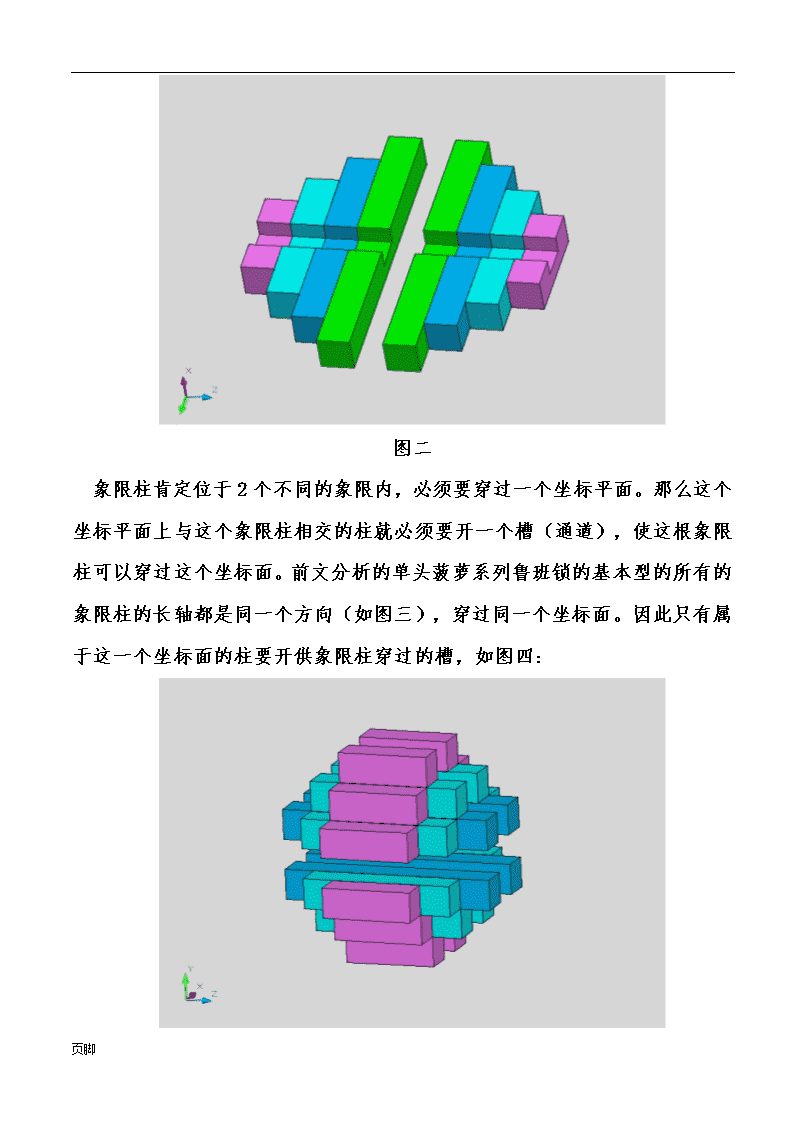

单头菠萝系列鲁班锁的全解析几种变化前文分析了单头菠萝系列鲁班锁基本型的结构特点。本文将介绍单头菠萝系列鲁班锁几种常见的变化。已经说过；单头菠萝系列鲁班锁变化不多。主要变化在于象限柱的方向安排。本文将以51柱单头菠萝系列鲁班锁为例，说明改变象限柱长轴方向，对其它的柱的影响。图一是51柱单头菠萝系列鲁班锁的位于坐标轴和坐标平面的柱的原始状况：图一图二是坐标平面的柱的原始状况：它们都是只在柱的中间开一个与坐标轴的柱配合的槽。页脚 图二象限柱肯定位于2个不同的象限内，必须要穿过一个坐标平面。那么这个坐标平面上与这个象限柱相交的柱就必须要开一个槽（通道），使这根象限柱可以穿过这个坐标面。前文分析的单头菠萝系列鲁班锁的基本型的所有的象限柱的长轴都是同一个方向（如图三），穿过同一个坐标面。因此只有属于这一个坐标面的柱要开供象限柱穿过的槽，如图四：页脚 图三图四由图四可以清楚的看出这组坐标面柱的穿过了坐标柱后实际状况：1.一根最短柱改成了特殊柱，中间用一个直径为半个柱宽的圆柱连接。（图中的黄色柱）。另一根最短柱不变。2.柱长为5，7，9的柱（各2根）在中间槽的上下各开1，2，3个供象限柱穿过的槽。槽共24个。而象限柱也正好24根。这6根坐标面柱和穿过它的象限柱一起组成如同哑铃一样的形状。3.最重要的特点是：这6根坐标平面柱的槽口朝向2个方向，称之为双面开槽的柱。这是以后拼合分析的重要依据。下面进行象限柱变换方向的几种情况：象限柱变换方向也就是穿过的坐标平面改变，这样的象限柱都是一对一对的变换。这时连带的变化是：原来供象限柱穿过的坐标面的柱上的槽要页脚 补平，而另一个坐标平面的柱要开出供象限柱穿过的槽。这样双面开槽的柱要增加。同时这一对象限柱的长度也可能有变化。一.双面开槽的柱增加2根。见图五：图五图五表示2根长度为5的淡兰色的柱改变为2根黄色的柱。其总的可见外形没变。这2根柱改变后，连带变化的柱如图六：页脚 图六图六上方表示2根淡兰色的柱换成了2根黄色的柱；下方左侧表示原来兰色柱上为2根淡兰色的柱穿过的槽要补平；下方左侧表示原来2根单面只是中间开槽的柱，现在在另一面开一个槽供黄色的象限柱穿过。这样有2根象限柱缩短了。双面开槽的柱多了2根。但供象限柱穿过的槽数不变，仍然是24个。二.双面开槽的柱增加1根。见图七：页脚 图七图七也表示2根长度为5的淡兰色的柱改变为2根黄色的柱，只是2根长度为5的淡兰色的柱的位置有了变化。其总的可见外形依然没变。这2根柱改变后，连带变化的柱如图八，具体变化见图九。页脚 图八图九图九左侧表示2根绿色的柱各要补平一个槽；右上表示2根长度为5的淡兰色的柱改变为2根黄色的柱；右下表示1根淡绿色柱由单面开槽变为双面开槽。这样有2根象限柱缩短了。双面开槽的柱多了1根。但供象限柱穿过的槽数不变，仍然是24个。三.双面开槽的柱增加多根。见图十，这是变化较为复杂的一种：页脚 图十如其变化有关的柱如图十一（换了视角）：图十一2根紫色的柱换成了2根黄色的柱。必须注意的是页脚 这2根黄色柱的柱形特别，是单面开多槽。见图十二：图十二图十三表示2根淡蓝色的柱各要补平一个槽图十三页脚 图十四表示有5根柱由原只是中间开一个槽变成了双面开槽。这5根柱是：中间的绿色柱是另一个坐标面的柱；其余4根是原象限柱。图十四基本变化就以上三种。实际变化可能是几对象限柱同时变化，分析方法还是以上变化的迭加。值得提醒的是象限柱的变化不是任意可行的。有些象限柱变化后，会使锁的拼合无法进行。页脚
