鲁班锁的拆装方法研究报告 13页

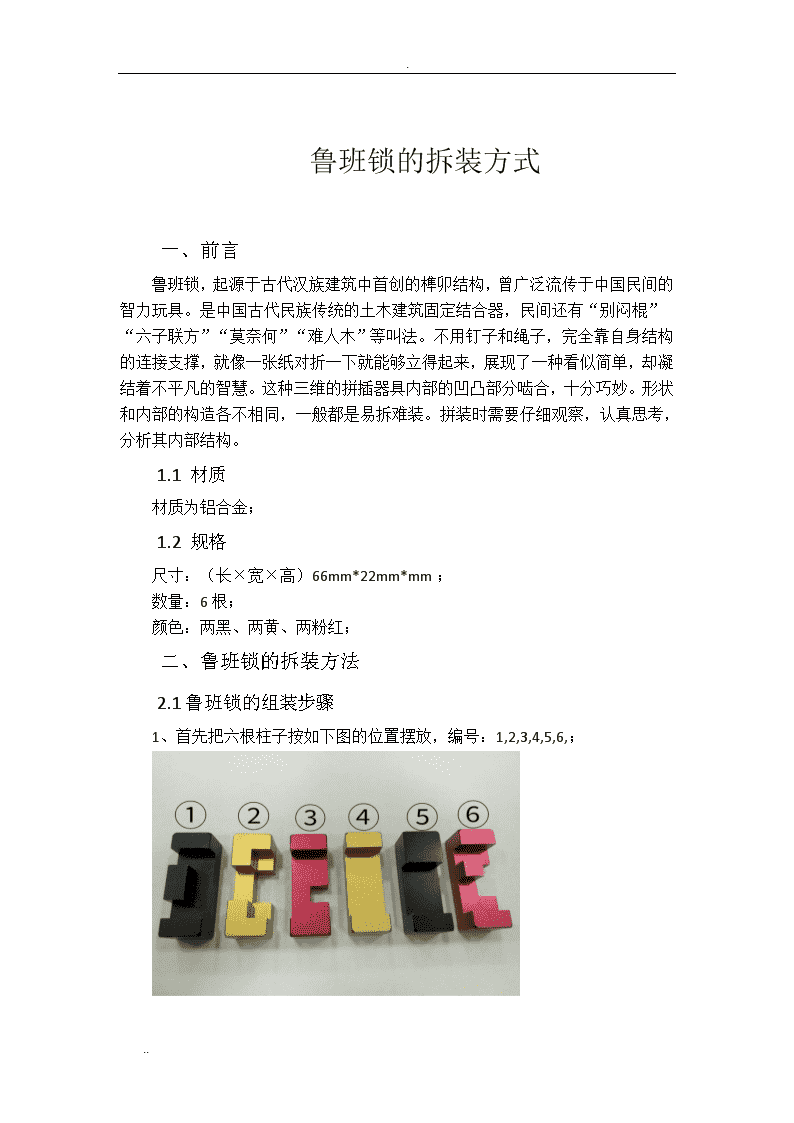

.鲁班锁拆装方法研究报告作者：xxx2016年11月11日.. .鲁班锁的拆装方式一、前言鲁班锁，起源于古代汉族建筑中首创的榫卯结构，曾广泛流传于中国民间的智力玩具。是中国古代民族传统的土木建筑固定结合器，民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法。不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。这种三维的拼插器具内部的凹凸部分啮合，十分巧妙。形状和内部的构造各不相同，一般都是易拆难装。拼装时需要仔细观察，认真思考，分析其内部结构。1.1材质材质为铝合金；1.2规格尺寸：（长×宽×高）66mm*22mm*mm；数量：6根；颜色：两黑、两黄、两粉红；二、鲁班锁的拆装方法2.1鲁班锁的组装步骤1、首先把六根柱子按如下图的位置摆放，编号：1,2,3,4,5,6,；.. .1、取出第一根（编号，黑），按如下图位置方向摆放；2、取出第二根（编号，黄），与第一根组装，如下图所示；3、取出第三根（编号，粉），垂直于桌面方向，与第一、第二根镶嵌，如下图所示；4、取出第四根（编号，黄），按下图位置放置；.. .1、取出第五根（编号，黑），如下图位置放置；7、摆放物体的方向不变，把第二根（编号，黄）往后移动到底，移动后如图所示8、移动第三根（编号，粉），向右移动到底，如图所示；.. .9、移动第四根（编号，黄），向前移动到底，如图所示；10、取出第六根（编号，粉），垂直于桌面，嵌入黄色间的缺口中，如图所示；11、移动第六根（编号），向上移动，第六根的中间的小突起刚好卡在黑色夹块（第一、第六根之间）之间，再向后移动到底，如图所示；.. .10、移动第四根（编号），向后移动到底，再向左移动第三根（编号）；13、移动第二根（编号），向前移动到底，再向右移动第五根（编号），完成组装；.. .2.2鲁班锁的拆卸步骤第一步：按如图方向摆放，第五根（编号）向左移动到底；第二步：第二根（编号）向后移动到底；第三步：第三根（编号）向右移动到底；第四步：第四根（编号）向前移动到底；第五步：移动第六根（编号），先向前移动再向下移动；第六步：取出第六根（编号）；第七步：第四根（编号）向后移动到底；第八步：第二根（编号）和第三根（编号）分别向前、向左移动到底；第九步：第五根（编号）向前移动，取出第五根；第十步：取出第四根（编号），再移动第三根（编号），取出第三根；第十一步：取出第二根（编号），完成拆卸。.. ... ... .3、鲁班锁零件图以下图中视图顺序按照以下顺序排列3.1、一号柱体结构.. .3.2、二号柱体结构3.3、三号柱体结构.. .3.4、四号柱体结构3.5、五号柱体结构.. .3.6、六号柱体结构..
