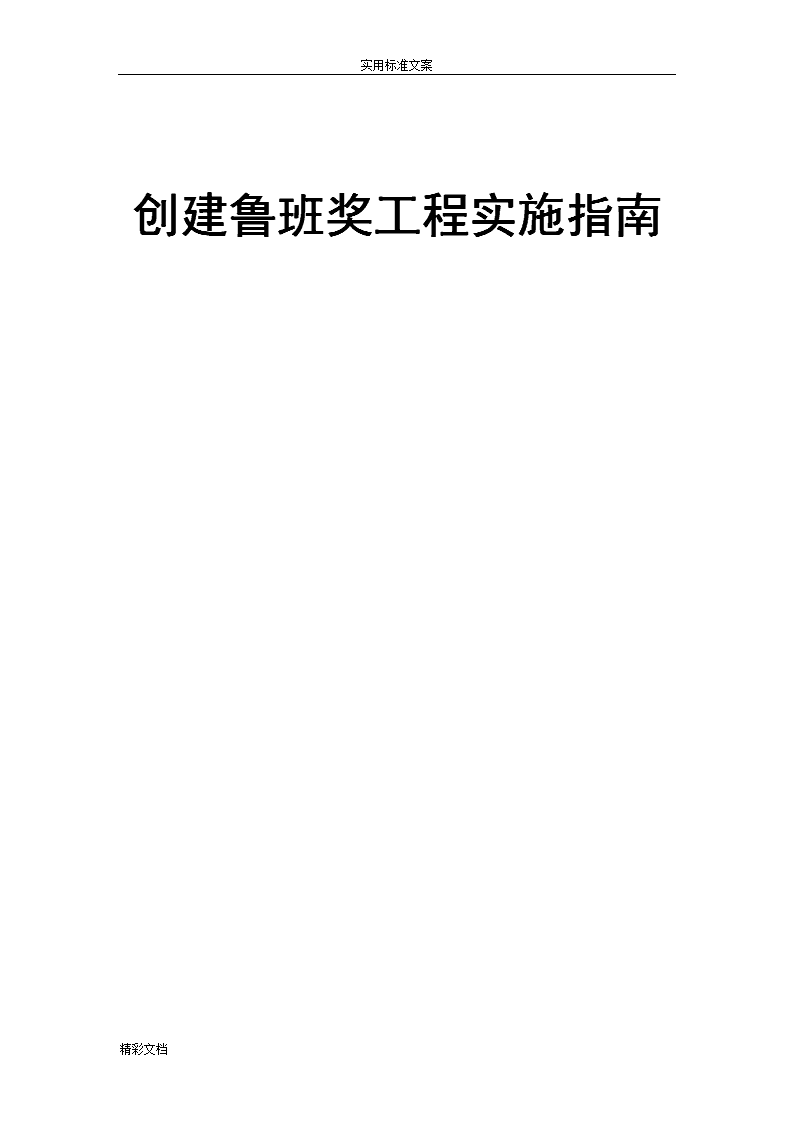

创建鲁班奖工程的实施指南设计设计(word版) 529页

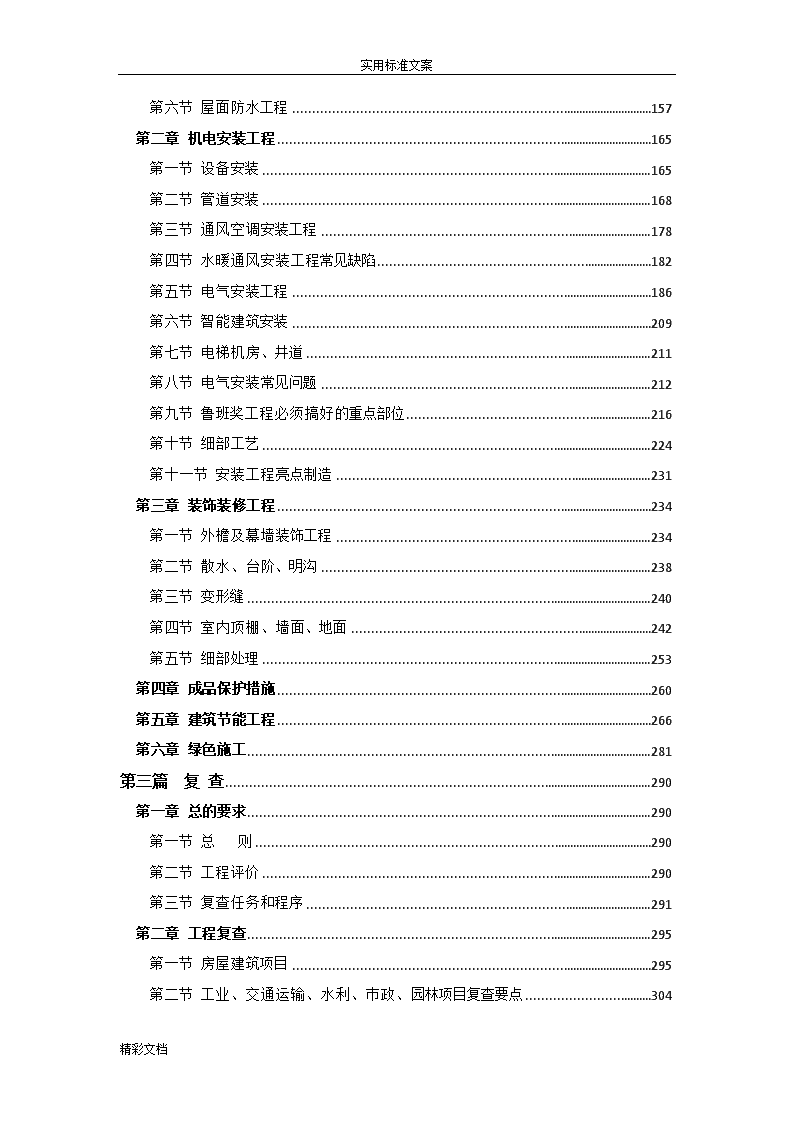

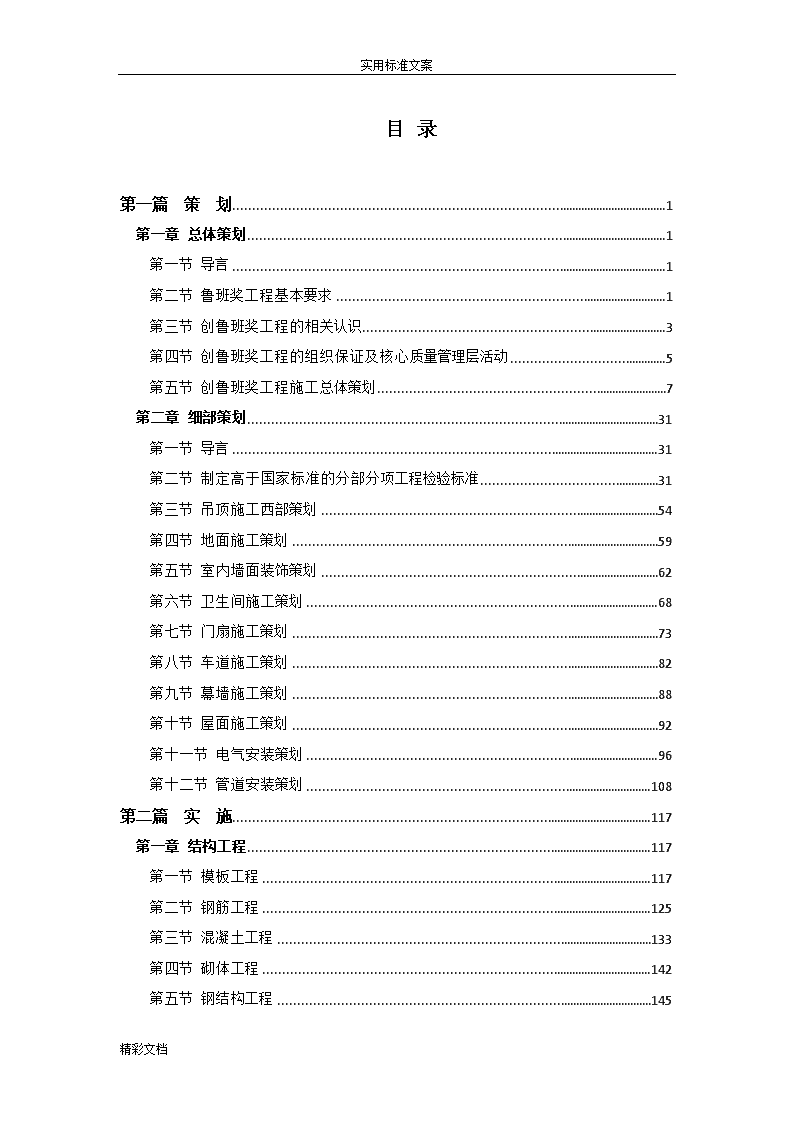

实用标准文案创建鲁班奖工程实施指南精彩文档 实用标准文案目录第一篇策划1第一章总体策划1第一节导言1第二节鲁班奖工程基本要求1第三节创鲁班奖工程的相关认识3第四节创鲁班奖工程的组织保证及核心质量管理层活动5第五节创鲁班奖工程施工总体策划7第二章细部策划31第一节导言31第二节制定高于国家标准的分部分项工程检验标准31第三节吊顶施工西部策划54第四节地面施工策划59第五节室内墙面装饰策划62第六节卫生间施工策划68第七节门扇施工策划73第八节车道施工策划82第九节幕墙施工策划88第十节屋面施工策划92第十一节电气安装策划96第十二节管道安装策划108第二篇实施117第一章结构工程117第一节模板工程117第二节钢筋工程125第三节混凝土工程133第四节砌体工程142第五节钢结构工程145精彩文档 实用标准文案第六节屋面防水工程157第二章机电安装工程165第一节设备安装165第二节管道安装168第三节通风空调安装工程178第四节水暖通风安装工程常见缺陷182第五节电气安装工程186第六节智能建筑安装209第七节电梯机房、井道211第八节电气安装常见问题212第九节鲁班奖工程必须搞好的重点部位216第十节细部工艺224第十一节安装工程亮点制造231第三章装饰装修工程234第一节外檐及幕墙装饰工程234第二节散水、台阶、明沟238第三节变形缝240第四节室内顶棚、墙面、地面242第五节细部处理253第四章成品保护措施260第五章建筑节能工程266第六章绿色施工281第三篇复查290第一章总的要求290第一节总则290第二节工程评价290第三节复查任务和程序291第二章工程复查295第一节房屋建筑项目295第二节工业、交通运输、水利、巿政、园林项目复查要点304精彩文档 实用标准文案第三节工业项目305第四节交通运输项目307第五节水利项目318第六节市政项目321第七节园林项目324第八节举例说明325第四篇附件333附件一《建筑业10项新技术（2010）》333附件二建筑工程常见质量通病及施工与设计防控措施441附件三《全国建筑业绿色施工示范工程管理办法》（试行）519附件四《全国建筑业绿色施工示范工程验收评价主要指标》523精彩文档 实用标准文案第一篇策划第一章总体策划第一节导言建设工程质量关系人民生产财产安全，关系国家和民族的形象，关系社会主义现代化建设事业的发展。搞好建设工程质量、提高质量和安全管理水平是建筑业企业发展战略的永恒主題:为了深入贯彻“百年大计，质量第一”的方针，促进广大建筑业企业树立创精品工程意识，自觉履行社会责任，1987年中国建筑业协会创立了“中国建设工程鲁班奖（国家优质工程）”（以下简称“鲁班奖”）。25年来广大建筑企业认真贯彻落实国家《质量振兴纲要》和《建设工程质量管理条例》，积极开展创建“鲁班奖”工程活动，极大地促进了建设行业整体二程质量水平的提高。目前，“鲁班奖”已成为建筑施工企业承建工程项目追求的最高质量目标，成为企业创名优、上水平、树品牌、增信誉的重要途径。“鲁班奖”已名扬神州，誉满中华。众所周知，建筑产品的固定、庞大、多样和综合等特性决定了其施工的复杂性。而创建“鲁班奖”过程更是一项复杂的系统工程，随着社会的进步，人们对建筑物品质的要求越来越高。高品质的产品应当充分体现科技理念，人文理念和绿色理念，以满足现代人类对建筑物功能多用性、造型观赏性、用材环保性、色彩调合性和使用适应性的多元化需求。作为高品质的建筑产品“鲁班奖”工程更应最大限度地节约资源、保护环境和减少污染、实现工程建设全寿命周期成本与功能的最佳匹配。所以，这就要求在创建“鲁班奖”工程中劳动者要技能精湛，工艺制做精良、施工技术不断创新、生产要素组合管理科学。总的原则是：高标准、细管理、严验收，切实做到策划在先、目标管理、过程监控、突出特色、细节大师，一次成优。第二节鲁班奖工程基本要求一、工程必须满足中国建筑业协会所颁发的中国建设工程鲁班奖（国家优质工程）评选工作细则所确定的条件，即：鲁班奖是我国建设工程质量的最高奖，对工程的整体水平应以下五个方面进行综合评价：（一）工程必须安全、适用、美观1.各项技术指标均符合或严于国家标准、规范、规程和“工程建设标准强制性条文”的要求。2.工程设计先进合理，功能齐全，满足使用要求。精彩文档 实用标准文案3.地基基础与主体结构在全寿命周期内安全稳定可靠，满足设计要求。4.设备安装规范，安全可靠，管线布置合理美观，系统运行平稳。5.装饰工程细膩，观感质量上乘，工艺考究。6.工程资料内容齐全、真实有效、具有可追溯性，且编目规范。（二）积极推进科技进步与创新1.获得省（部）级及以上科技进步奖。2.推广应用《建筑业10项新技术》中的6项以上，且成效显著；积极采用新技术、新工艺、新材料、新设备并在关键技术和工艺上有所创新。3.通过评审的省（部）级及以上科技示范工程，其成果达到国内先进水平。或获得省（部）级及以上工法或发明专利、实用新型专利。（三）施工过程坚持“四节一环保”1.在节地、节能、节材、节水和环境保护等方面符合绿色施工规定的要求指标。2.获得地市级及以上文明施工奖励或全国绿色施工示范工程荣誉称号。凡通过绿色施工示范工程验收的工程，在满足评选条件的基础上予以优先入选。3.工程专项指标（节能、环保、卫生、消防）验收合格，在环保方面符合国家有关规定。（四）工程管理科学规范1.质量保障体系健全，岗位职责明确、过程控制措施落实到位。2.运用现代化管理方法和信息技术，实行目标管理。3.符合建设程序，规章制度健全；资源配量合理，管理手段先进。（五）综合效益显著1.项目建成后产能、功能均达到或优于设计要求。2.主要技术经济指标处于国内同行业同类型工程领先水平。3.使用单位非常满意，经济与社会效益显著。其次，鲁班奖工程是在符合设计和规范要求的前提下，好中选好，优中选优的工程，创优没有一个固定的标准，每个地区都不一样，每年都在提高，一年上一个台阶。二、虽然鲁班奖是对建筑工程施工质量的最高荣誉，但随着质量意识的提高和信息的交流，建筑施工同质化的趋势使建筑物本身的特色对于最后鲁班奖的评审具有重要的意义，建筑物自身品质具有竞争力可以大大提高建筑物的知名度，帮助表现建筑工程的施工质量水平，从而取得好的效果。在创优过程中必须注重对工程项目自身的研究。鲁班奖评审对建筑物自身的要求主要表现在以下几个方面：1.建筑物要有一定的体量和规模体量和规模最能呈现建筑物的特色，是建筑施工质量水平的重要载体，所以没有一定的体量和规模，建筑物会出现施工同质化的趋势，很难表现出建筑物的特色。此外，体量和规模最能引起人们的重视和关注，增加建筑物的吸引度，自然增强最后的竞争力。2.建筑设计要有特色精彩文档 实用标准文案建筑特色可以增加建筑物的知名度和形象，提高建筑物本身的竞争能力，增强人们的印象。一般标志性建筑的知名度高，关注程度强，通过精心组织施工，更容易表现出其最终的质量品质和水平。3.建筑设计应使建筑施工技术有一定的技术创新技术创新是科技进步的要求，也是建筑施工的特色所在。建设项目没有一定的技术含量和技术创新，鲁班奖的评审竞争力就会打折扣。普通建筑物采用一般的施工技术即可，其技术缺乏特色，技术含量一般不高。但对于一些高、大、新、特的建筑物，为完全达到设计意图和设计理念，必然要运用有一定技术含量和技术创新的施工技术，这些高、大、新、特建筑物的建造采用了创新技术，其品质和竞争力自然就高。4.是用户非常满意的工程，也是社会上确认的精品工程质量是“反映产品或服务满足用户明确或隐含需要能力的特征和特性的总和”。鲁班奖工程要求质量是高水平的，甚至达到用户无可挑剔的程度，同时也得到社会上的确认。5.是多处部位均能反映出其精致、细膩特色，是一个整体达到精品的工程从建筑设计看，具有鲜明的时代感、艺术性和超前性，在结构设计方面，体现当代的科技水平，特别是在施工过程中，要开展管理创新、技术创新、工艺创新，“创过程精品，做细节大师”，精益求精。6.工程必须经过全面验收工程必须按合同内容规定全部完工，并满足使用要求，经建设、设计、施工、监理等单位竣工验收，包括：规划、土地、人防、消防、环保、供电、电信、燃气、供水、绿化、劳动、技监、档案等单位验收签证或认可文件，并经当地建设主管部门备案。7.工程质量实际情况符合申报要求工程的自评质量等级和有关部门核定等级相符，实物质量与评定质量等级相符，技术资料齐全，技术难度与新技术推广与事实相符。第三节创鲁班奖工程的相关认识一、鲁班奖工程是精心策划、严格过程控制再加上科学管理而创造出来的这里讲的策划是指三个不同层次的质量预控措施：一是总体控制措施，也就是施工组织设计，它是实现施工合同目标的、指导施工全过程的纲领性文件，同时也是监理、业主在工程施工前了解施工单位实力、掌握工程质量情况的必要途径；二是各分部（分项）工程、工程重点部位、技术复杂及采用新技术的关键工序的质量预控措施，也就是施工方案，这是保证工程质量、实现施工组织设计中质量策划的关键环节；三是对作业层的质量预控措施，就是技术交底，因为目前的劳务队伍流动量很大，技术水平参差不齐，要保证工程质量，只有通过技术交底来实现。施工组织设计、施工方案和技术交底是三个不同层次的施工管理文件，是内容连续、首尾相顾的施工指导书，在施工过程中缺一不可。二、鲁班奖工程的申报条件精彩文档 实用标准文案鲁班奖工程的申报，是有一定的规模要求的。各省、市、部、直属单位更是有申报指标名额的限制，而参评后，竞争十分激烈，每年淘汰1/3以上，正是因为如此，鲁班奖工程才得到了社会广泛的认可。尽管难度很大，各施工单位都把创鲁班奖作为企业质量的最高追求，因为它能提高企业知名度、提升企业质量水平、提高企业管理水平、提高企业全员参与意识。提高企业市场竞争力。能够承接一个有资格创鲁班奖的工程，对很多单位来说是件不易的事，工程规模、结构形式、装修档次、技术含量、业主态度、工程造价等都制约了工程能否创鲁班奖。然而，一旦承接到能创鲁班奖的工程，施工单位对创奖的态度和认识水平就起决定作用了。第一种情况是认识清晰，态度端正，组织措施得当，过程控制严格，方法正确；第二种情况是态度端正，组织措施不得力，方法不太正确；第三种情况是事先无认识，过程无控制不得力，走到哪里算哪里，最后整改。我们推崇的是第一种做法。三、创建鲁班奖工程要求“三高”与“三严”“三高”是高的质量目标、高的质量意识、高的质量标准。“三严”是严格的质量管理、严格的质量控制、严格的质量检验。1.高的质量目标企业品牌主要依靠质量支撑，打造质量品牌才能在巿场的竞争中获胜，鲁班奖是国内建筑工程的最高奖，其质量水平属国内领先，企业能创鲁班奖不仅标志企业的质量水平，也体现企业的技术与综合管理能力。通过创鲁班奖，提高企业的整体质量水平，创出一个鲁班奖，就能不断创出鲁班奖，同时对企业的施工质量和整体管理水平也将大幅提高。2.高的质量意识下决心创鲁班奖，必然要对质量认识达到高层次境界，领导层的质量意识高，必然高度重视工程质量管理，也才会制定出高的质量目标和实现目标的措施，企业领导层的质量意识是关键，全体员工也要具有高的质量意识，不然质量目标和措施就不能落实。只有全员有高的质量意识，才会有高的质量目标，也才能制订为实现高质量目标的高标准，才能使之得到落实。3.高的质量标准鲁班奖工程的质量要求是应达到国内领先水平，它不仅能满足国家标准规范的基本质量要求，还要高于国家标准规范的要求。因此创鲁班奖工程必须制订高于国家标准的企业控制标准，北京市的长城杯标准就高出国家标准规范的水平，如混凝土梁柱截面尺寸的最大偏差额，国家规范要求是+8〜-5，而长城杯是+3〜-3，因此在北京要获得鲁班奖申报的入围名额，它就要达到或高出长城杯的标准。近几年，很多创鲁班奖的工程，在制定目标的同时就制定了企业标准并进行控制。现在申报鲁班奖工程对质量的描述不再是以往“内实外光，表面平整，横平竖直”等定性的描述，而是以量化指标来表明施工质量的水平，这样可以清楚地看到企业控制标准的水平程度。4.严格的质量管理严格的质量管理是保证高质量目标实现的重要手段，是一项很实在的管理工作，近年来的鲁班奖检查也逐步把这项工作列入了检查范畴。5.严格的质量控制质量控制的关键是过程控制，要创一个精品工程就必须进行全过程的控制，质量控制是质量管理的一个主要内容，严格质量控制可以预防质量问题发生，可以保证质量不断提高。6.严格的质量检验质量检查验收就是把关，建设过程中的严格检查验收就是要使质量处于控制之中。精彩文档 实用标准文案第四节创鲁班奖工程的组织保证及核心质量管理层活动一、创鲁班奖工程的组织保证组织保证是整个项目创优的基础。创鲁班奖工程必须有强烈的精品意识，必须成立由项目经理挂帅的创奖工作小组，这样才能在一系列的创奖工作中，形成强有力的组织保证。针对工程的特点与难点，尤其是工程中挖掘的科技亮点，成立技术攻关小组，在创奖工作小组的领导下，群策群力，集思广益，解决工程中的疑难问题；定期召开质量分析会，掌握质量波动情况，利用现代科技手段，及时采取措施对策。鲁班奖工程是一项综合优质工程，不仅仅只是承包商的事情，而是牵扯到项目建设的各方，需要各方协作起来，加强项目的综合管理，这是整个项目创优成功的关键。1.业主方业主方是整个项目建设的中心，也是最能全面协调项目参与各方的主体。业主对创优的热情和支持程度非常关键，要使业主认识到创优对业主同样具有重要的经济和社会效益，获得优质工程是对业主开发建设工作成果的重要肯定，从而动员业主积极参与创优工程。业主对项目创优的支持主要包括：（1）按合同要求，及时支付工程款，避免拖欠。原则上存在工程款拖欠的项目不能参加鲁班奖的评审。（2）业主的管理目标在创优方面应和承包商的目标协调起来，最大限度地支持承包商的工作。（3）业主保证所供原材料和设备满足承包方提出的创优指标，并纳入承包商的质量管理体系中。（4）业主保证指定分包商和总承包商的协调工作，争取把指定分包商的质量控制工作纳入总承包商的统一质量控制体系中，由总承包商负责整个项目施工全过程的质量控制工作。（5）业主在其他方面也要给予的必要协助，比如在交付使用后的设备运行及使用功能反馈等。2.承包方总承包方是工程施工质量控制的主体，创优工作的总负责。承包方的全面互动对于项目创优具有巨大的作用。承包方对于项目创优的主要组织工作包括：（1）企业集团的重视创优工作需要企业和项目联动，企业主要领导要对项目创优给予大力支持，在人才、资金和资源方面提供保障，这是创优工作的根本前提。（2）项目部的努力项目部一定要统一思想，尽心尽力高标准完成项目建设。项目部在技术、组织和管理上要加强措施，要意识到创优的深度和广度，克服一般项目仅仅合格就行的思想，按策划大纲严格要求完成项目各项工序。（3）作业层的重视班组作业层是施工的主要操作者，他们的责任心是项目质量的基石。他们必须统一思想，明确目标，克服传统思维定势和一些常规做法，精益求精完成项目工序。精彩文档 实用标准文案（4）资料内业方面的工作要加强资料内业的工作，保证项目原始资料的完整性、准确性及可追溯性。3.设计方鲁班奖的评审与项目的建筑设计和使用功能密切相关。项目除了在建筑美学方面有一定的特色外，对于项目的使用功能也提出了很高的要求。这些都需要设计方的参与。在项目施共阶段，设计方的主要工作包括：（1）及时良好的设计交底，保证设计意图能准确地传递给承包方，避免出现大的变更和返工。（2）参加各分项工程的验收和竣工活动，尤其是隐蔽工程等，保证项目的施工与设计一致性。（3）为项目施工提供完善和详细的设计保障和支持。4.监理方监理是项目施工质量监控的主体。在创优上，监理方和承包方的目标应是一致的。要进一步发挥监理的监督作用，使监理的工作计划和质量目标也向创优靠齐，同心协力搞好项目的质量工作。监理的工作包括：（1）保证监理资料的完整性；（2）客观地评价施工承包商的工作；（3）协调整个项目的质量控制工作，为施工承包方的创优工作给予支持。5.质监方总体上说，质监方在创优上与承包方的目标应是一致的，其主要工作是在创优上帮助和协助承包方完成相关工作。6.分包方不管是业主指定分包商还是承包商的分包商，在创优上都应和总承包商保持一致，充分理解和执行创优工作中的各项要求，逐步改变一些常规做法和思维定势，向高标准看齐。实际上，通过创优对项目参与各方都是一个学习和提高的机会。二、核心质量管理层活动在创优质工程活动中，谁都想一次成功，减少质量成本。如何做到这一点，得力的组织措施、有效的质量管理将是创优成败的关键。因此，必须建立一个有效的项目质量管理体系。除按常规确立的从企业到项目的质量管理体系外，我们更强调核心的质量管理层。1.就整体工程而言，核心质量管理层应由项目总工程师和安装技术总负责人以及各专业技术负责人组成。具体说来，地基与基础、主体结构、建筑屋面和建筑节能四个分部一个技术负责人，装饰装修一个技术负责人，再加上安装五个分部（建筑电气，智能建筑，给排水及采暧，通风与空调，电梯）各一个技术负责人，共9人组成质量管理核心，加上各专业技术施工人员，组成土建装饰安装专业质量体系，负责各自专业布局，包括工程质量安全、工程功能保障、工艺亮点制造资料收集整理。各专业之间技术协调应保证整体布局、各种结构、装饰和管线，器具，设备，标高方位的合理性，美观性，各类支吊架整合，地面空间的合理利用。精彩文档 实用标准文案2.安装专业质量管理体系，必须与土建质量体系紧密结合起来，安装是否影响建筑结构及围护结构的安全性，是否影响建筑的使用功能，是否影响建筑整体的美观效果，要综合协调。3.安装专业质量管理体系，必须密切配合装饰工程质量管理体系，这是工程能否达到“各部位均能反映出其精致，细腻特点，整体达到精品工程的关键环节”，这方面能配合得好，工程就会给人美的享受，配合得不好，尽管各自都自我感觉良好，但整体效果就不好，就显示不出其精致、细腻，不会给人以美的享受，受检时就大打折扣。4.项目总工程师的调协、调度和总体策划在项目创优工作中十分重要，他要负责组织好各专业质量管理体系，对整体工程进行创鲁班奖的策划，怎样保证工程质量的安全性，保证工程的功能实现设计与业主目标，保证工艺的精湛，保证整体观感效果，有鲜明的时代感、艺术性和超前性，达到鲁班奖的要求。5.项目质保体系的有效工作，离不了业主和设计、监理人员的理解和支持，没有他们支持，想顺利创鲁班奖也不是一件很容易的事，项目创鲁班奖有总体的策划和局部的策划，也有细部的策划，策划涉及材料、工艺、结构形式的变更，加工订货等，都要取得他们支持。因此，必须调动他们的积极性，使他们共同参与，把他们纳入质量体系，使各方面目标一致，为创鲁班奖共同努力。分包方也是十分重要的环节，不管是业主指定，还是自分包，也应纳入质量体系。只有建立完善的质量保证体系，创鲁班奖才有了组织上的保障，只有建立质量管理责任制，才能各负其责，共同协调，施工才能畅通无阻。第五节创鲁班奖工程施工总体策划创鲁班奖策划工作必须由项目经理亲自主持，项目总工全面组织，质保体系全程参与。施工策划确定项目施工的目标、措施和主要技术管理程序，同时制定施工分项分部工程的质量控制标准，为施工质量提供控制依据。施工策划包括工艺、标准、做法、施工技术、施工方法、管线布置、装饰色彩、管线走向、材料选择、装饰细部以及现场施工的各种要素等通过统一的施工策划，保证各个分项工程内在质量和外部表现上的一致性和统一性。施工策划和施工组织设计将奠定整个工程创优的基础和大纲。它是集体智慧的结晶。融会贯通各层次技术管理人员的聪明才智和创优积极性。策划工作有总体策划、局部策划、阶段性策划、细部策划、分部策划、综合性策划等。总之，策划工作除了第一次总体策划、确立总目标、总方向、总要求、形成书面指导性文件外，其他策划工作应贯穿于工程始终，无非在规模、参加人员、覆盖范围上有所不同。在第一次策划会议之前，项目总工应有策划大纲，以便各层级技术管理人员在策划会议上做到有的放矢，例如讨论些什么问题，确立些什么目标（大小目标，如各分部分项达到什么水平），以便分别去编写策划书中的哪些部分，最后汇总、审核、批准并形成文件。策划书应包含以下内容：一、工程概况，工程特、重、难点精彩文档 实用标准文案工程概况一般是将有关建筑、结构及安装的主要内容表述清楚，要求简单明了。但对工程的特、重、难点要求突出表述，这也是申报鲁班奖时应总结的，包括：基础、结构、安装、装饰等部分，把这三方面内容充分寻找出来，充分描述。其特点、重点能引起大家注意，难点不用于一般，为采用什么样的新技术做好铺垫。例：某工程技术难点深基坑支护：某工程基坑开挖面积7200㎡，最大挖深达17.85m，土层分布为填土、黏土、粉质粘土、粉砂、砂土、砾石等，地质复杂，东西侧距居住区8m左右、北侧距工人生活区为1m左右，且地处闹市区，交通限行，施工组织、运输难度大。劲性混凝土施工：主题结构框架梁、柱内设劲性钢骨。工序交叉多，混凝土浇筑振捣难度大，热别是20m高的独立柱，轴线定位及接缝处控制、模版垂直控制、模版安装支撑难度高，柱内有劲性钢结构、雨棚埋件，混凝土施工难度大。防水工程：施工总面积达30938㎡，地下室底板及外墙为19149㎡，房屋为4651㎡，室内卫生间等为7138㎡，屋面设备基础及突出屋面相关构筑物达120个，防水细部处理施工难度大。中庭施工：中庭顶为长89.2m、高39m，跨度25.2m的钢结构，下面为连接南北楼的钢天桥，单个天桥重量为33t，钢结构吊装定位难度大。中厅采光顶防水玻璃为498块共2268㎡，系统复杂。椭圆形报告厅装修：外立面干挂红洞石弧形石材，共计1280块，内立面弧形木挂板，共计850块，对石材木挂板的加工、安装精度要求高，控制难度大。机电工程系统多：本工程系统复杂，有通信网络系统、办公自动化系统、火灾报警及消防联动系统、安全防范系统、综合布线系统等33个系统，专业交叉多，管线排布复杂，施工现场协调配合和质量管理难度大。二、目标、标准的确定工程质量目标、控制标准的确定，不仅限于国家验收规范的要求，除了有定性的要求，还应有定量的要求。这些数据中有较多指标高于国家标准，各项质量目标尽量用数据说话，见表1-1-1～表1-1-5。主要分部分项目工程合格率表1-1-1精彩文档 实用标准文案分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位地基与基础合格无支护土方土方开挖10全部土方回填10全部地下防水防水混凝土22全部卷材防水混凝土层22全部混凝土基础模板44全部钢筋44全部混凝土44全部后浇带混凝土11全部砌体基础砖砌体11全部主体结构合格混凝土结构模板3232全部钢筋3232全部混凝土3232全部现浇结构1616全部砌体结构填充墙砌体1616全部建筑装饰装修合格地面板块面层1616全部整体面层11全部木竹面层11全部抹灰一般抹灰1717全部门窗金属门窗安装1612全部木门安装1717全部门窗玻1璃安装1612全部吊顶暗龙骨吊顶1612全部轻质隔断玻璃隔断1612全部板材隔断1512全部饰面板（砖）饰面砖粘贴1616全部幕墙玻璃幕墙1610全部涂饰水性涂料涂性1715全部细部橱柜制作与安装1410全部护栏、扶手制作与安装1715全部外墙干挂石材2019全部建筑屋面合格卷材防水层卷材防水层33全部细部构造33全部隔热屋面架空版屋面11全部卷材防水层保温层33全部找平层33全部精彩文档 实用标准文案续表分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位建筑给水排水及采暖合格室内给水系统给水管道及配件安装1310全部室内消防栓系统安装1310全部给水设备安装11全部管道防腐、绝热1310全部室内排水系统排水管道及配件安装2318全部雨水管道及配件安装2824全部卫生器具安装卫生器具安装1614全部卫生器具给水配件安装1614全部卫生器具排水管道安装65全部建筑电气合格电气照明安装成套配电柜、控制柜和电力照明配电箱1713全部电线、电缆导管和线槽敷设1713全部普通灯安装1714全部插座、开关、风扇安装1714全部建筑照明通电试运行1714全部通风与空调合格防雷及接地安装接地装置安装11全部避雷引下线和变配电室接地干线敷设11全部建筑物等电位联结、接闪器安装1712全部送排风系统风管系统安装1713全部空调风系统风管与配件制作1712全部部件制作1714全部风管系统安装1713全部消声设备制作与安装55全部风机安装1714全部风管与设备安装1713全部系统调试1717全部精彩文档 实用标准文案续表分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位通风与空调合格制冷设备系统制冷机组安装11全部制冷管道及配件安装11全部制冷附属设备安装11全部管道及设备的防腐与绝热1713全部系统调试33全部空调水系统管道冷热水系统1713全部冷却水系统安装11全部冷凝水系统安装1712全部阀门及部件安装1715全部冷却塔安装33全部水泵及附件设备安装77全部管道与设备的防腐与绝热1712全部系统调试11全部结构施工阶段质量预控要点及控制措施表1-1-2项目质量控制点质量控制措施施工组织设计方案、措施交底施工组织设计的战略性编制施工组织设计和方案前应熟悉图纸和施工场地状况完善施工组织设计和方案会审制度施工方案的针对性措施交底的可操作性钢筋工程钢筋原材强度控制严把进货关，各种证件齐全焊接和机械连接弯折角度、外观质量严格按规范要求，认真检查钢筋搭接长度，锚固长度，接头错开50%，错开距离35d且≥500mm箍筋135°弯钩，平直长度10d。箍筋保护层厚度制作定位筋、梯子筋和在模板上口增加保护层厚度的木方或钢筋板控制钢筋保护层和钢筋间距梁、柱箍筋加密区范围、起步筋位置墙、柱、梁、板、楼梯钢筋定位模板工程模板加工拼缝控制严格按规范要求，认真检查模板轴线位移、垂直度、平整度模板堆放、隔离剂涂剂、模板拼缝门框模板定位、边角密封条拆模强度控制精彩文档 实用标准文案续表项目质量控制点质量控制措施混凝土工程混凝土分层厚度及自由下落高度控制严格按规范要求，认真检查后浇带、施工缝处理预拌混凝土外加剂选用及碱含量计算冬期施工混凝土保温及测温混凝土泵管的固定混凝土振捣与冷缝控制有见证实验组数及均匀分布砌筑工程砂浆品种、强度控制按设计和施工规范检查外墙转角处留马牙槎先进后退拉结筋数量、长度及放置按设计和施工规范检查构造柱位置、施工顺序先砌后浇地下室防护墙标高按设计和施工规范检查顶砖斜砌外墙注意美观技术资料隐预检记录分类及填写按竣工验收的要求进行质量评定中主控项目填写复试报告填写齐全、不得缺项按创优要求完成资料的收集整理电气安装工程质量预控要点及控制措施表1-1-3分项工程质量控制点质量控制点施工准备材料计划、材料送审，施工方案认真编制结构预埋位置标高正确线管保护层漏埋、错埋管路弯扁度确保按基准标高线施工，避免预埋的管路三层交叉，认真查阅图纸孔洞留设漏留、错留编制孔洞留洞图和留洞检查表桥架安装位置、标高正确，与水管、风管间距正确，支架排列正确绘制综合图解决线槽安装位置、标高正确，与水管、风管间距正确，支架排列正确绘制综合图解决母线安装支架间距正确，母线垂直，接头处封闭根据电气竖井图进行协调管路暗敷支架间距、与水管、风管间距正确，接线盒、过线盒正确，管路弯扁度消除质量通病管路明敷支架间距，与水管、风管间距正确，接线盒、过线盒正确，管路横平竖直，管路弯扁度消除质量通病穿线配线母线涮锡导线损伤严格测锡工艺穿线时注意保护导线电缆敷设电缆平直、固定牢固电缆弯扁度电缆排列整齐、美观根据电缆排布图进行协调，缆按次序敷设精彩文档 实用标准文案续表分项工程质量控制点质量控制点器具安装器具固定方法正确位置标高正确研究照明器具的安装方法准确定位设备安装安装方法、位置标高正确制定专项施工方案调试绝缘遥测全面，开关动作可靠制定专项调试方案管道安装工程质量预控要点及控制措施表1-1-4分项工程质量控制点质量控制措施孔洞预留位置标高正确绘制管道留洞图，洞口检查表套管安装套管类型正确套管水平度、垂直度准确套管类型根据使用部位进行明确立管套管管道完成后再固定套管管道安装位置、标高、坡度正确消除管道交叉和矛盾分系统编制专项施工方案绘制综合图解决施工交叉问题防腐处理除锈、防腐处理彻底认真检查添堵孔洞根据工艺确定填堵方法套管与管道的间隙均匀套管出地面高度符合设计要求套管调整后固定牢固与土建协调地面做法水压试验分层分区打压编制单项方案闭水试验分层分区编制单项方案设备安装稳固编制单项方案系统安装冲洗彻底系统冲洗认真检查调试编制单项方案通风安装工程质量预控要点及控制措施表1-1-5分项工程质量控制点质量控制措施风管制作消除制作质量通病严格按工艺标准操作风管阀部件安装支吊架间距，安装方向性确定阀部件安装方向设备安装材料粘贴点，连接缝处理，外保护编制专项施工方案保温严格按工艺操作调试编制单项方案，严格操作三、“10项新技术”推广应用与绿色施工随着社会不断进步，工程规模愈来愈大，新技术推广应用的比例越来越高。因此在鲁班奖工程评价中特别强调积极推进科技进步和创新，要求推广应用《建筑业10项新技术》必须在6项以上。因此在工程策划时必须有新技术推广应用和技术创新的内容。事前应做哪些准备，哪些新技术应进行科技鉴定，都应有具体策划，其中不排除过程中，当条件具备时新技术应用的增补。施工新技术的推广和应用以及科技创新是创优的重要一环，必须对科技应用体系进行统一的规划和实施。精彩文档 实用标准文案对作为大量消耗资源、影响环境的建筑业工程项目，应全面实施绿色施工，承担起可持续发展的社会责任，这也是近年来创奖所大力提倡的。绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和科技进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保（节能、节地、节水、节财和环境保护）。绿色施工不再是被动地去适应传统施工技术的要求，而是要从生产的全过程出发，依据“四节一环保”的理念，去统筹规划施工全过程，改革传统施工工艺，改进传统管理思路，在保证质量和安全的前提下，努力实现施工过程中降耗、增效和环保效果的最大化。在工程总体策划时，必须对新技术和绿色施工相关技术具体内容和工作要点统筹策划。四、质量特色、工程亮点确立鲁班奖工程的创建水平近年来越来越高，各施工单位都有自己的高招，工程亮点的出现层出不穷，各有特色，根据自身工程的特点，重点，难点，有意识因势利导，制造一些令人耳目一新、为之一亮、为之一震的亮点，使人们看了后为之感动、震动、心动。这些亮点争取做到：人无我有、人有我优、人精我特。在科学性，趣味性，人性化，舒适性上下功夫，有些虽然是很小的改动和努力，但也能得到人们的赏识。这种策划，事前可以进行，不排除过程中也可随机发挥。工程的风格，质量特色是要根据投资和设计而定。投资大设计豪华，它应是什么特色，应突出什么；设计简单，投资小，质量特色是什么也应有明确的目标。例：工程质量主要特色、亮点1.桩基础为钻孔灌注桩，分为摩擦桩与摩擦端承桩两种类型，总计634根。地质情况复杂，由于摩擦端桩持力层分布坡度较大，采用导前孔法很好地解决了确定持力层难题，经对所有桩进行桩身完整性检测：Ⅰ类桩占100%，无Ⅱ、Ⅲ类桩；高应变检测66根，经动静相比，均达到设计承载力要求。2.本工程经沉降观测：最大沉降值4.1mm,最小沉降值2.8mm，最后百日沉降速率为0.006mm/d，沉降均匀且已稳定。主体结构全高垂直度最大偏差为3mm。3.地下室及主体结构梁、板、柱尺寸准确。混凝土质量内坚外美，混凝土出模质量达到了清水混凝土，403组试块全部合格。主体结构预应力大梁，摩阻、锚具内缩、反拱等指标检测达到规范和设计要求。塔楼钢结构安装最大高度83.10m，采用数控相贯线切割机下料和弯机弯弧，构建加工精度控制在2mm以内，焊接质量经外检查无损检测和理化试验均满足标准要求。4.外墙石材幕墙：外墙正立面18983.73㎡干挂荔枝面芝麻百花刚幕墙，480中不同规格石材全部为工厂加工，现场拼装。1945m异形线条，5164m石材“L”形线条造型别致，顺直美观。外墙共有87个阴阳角，18根罗马柱，36根圆形柱，30根附墙柱与立面相配合、石材幕墙大面平整，胶缝饱满、密实。幕墙有设计计算书，设计资质符合要求，石材幕墙经“四性”试验检测符合设计要求。5.屋面防水：屋面分上人、不上人和种植3种，上人屋面做法为：3mm厚SBS防水卷材两层、聚氨酯一布三涂1.2mm厚、40厚C30膨胀混凝土；不上人屋面做法为：3mm厚SBS防水卷材两层；种植屋面做法为：聚氨酯一布三涂1.2mm厚、40厚补偿混凝土、水泥基渗透型洁净防水材料两道。经24h蓄水试验未发现渗透现象。精彩文档 实用标准文案6.卫生间：聚氨酯一布三涂1.2mm厚，地下室：水泥基渗透型结晶防水材料两道；合格证和进场复验报告齐全；蓄水检验24h，无渗透现象。92个卫生间小便斗均和墙面砖居中对称布置。7.花岗岩地面表面平整、缝隙一致，色泽均匀。平整度实测偏差均小于0.5mm；未发现二次打磨现象；玻化砖地面，大面平整，踢脚线上部宽窄一致，平整度偏差实测值均小于1mm。8.吊顶：走道弧形吊顶曲线流畅，接缝严实；室内吊顶做到了“横成排，竖成行”，灯具、喷头、风口居中对称布置，烟感、广播点缀其中，错落有致；电梯前是石膏板吊顶灯具宽度与凹槽对缝一致。灯具长度与地面色带一致，遥相呼应。9.楼梯间滴水线、槽相结合，石材踏步做工精细，扶手安装顺直，油漆细腻。不锈钢变形缝做法规范、上下通顺、胶缝精细、美观实用。10.4878㎡断桥双色彩铝型材外窗，美观实用、加工精确，安装规范、节能效果显著。大厅出口18镗464㎡艺术铜门，单门最大面积45.93㎡最大高度为8.37m，钢门加工精细、安装规范。11.该工程走道管线复杂、纵横交错，施工单位实施深化设计、布局合理、施工方面。给排水各系统管道安装牢固、横平竖直，且坡度正确；现场抽查未发现跑冒滴漏现象。12.电气设备及管线安装精细，成排安装排列整齐，走向流畅，标识清晰、规范，接地可靠；大厅、多功能厅、会议室、走廊等预先严格控制灯具、喷淋头、烟感探头位置、达到布置居中或对称协调，成排成线，美观细腻。五、综合布局，二次设计这是一道非常重要的工作，应确立哪些部位应进行综合布局的二次设计。土建、装饰、安装个工种之间的布局、各工种内部的布局，土建与安装之间的布局应怎么样配合，这个布局应用统一的二次设计要求，确立什么时候，哪些工种之间应进行此项工作，怎样进行，哪些工种会参加。要创好鲁班奖，必须超常规构思，超常规的落实，二次设计，综合布局是必不可少的环节，它不仅包含安装各工种之间，还包含安装与土建结构之间，安装与装饰之间所相互交叉的环节。经过精心布局设计的工程，可以做到：1.对于空间狭小的部位或穿梁过板等土建结构复杂之处，经过策划，可事先在结构施工时进行预控，从而避免在结构施工完后，各种管线为避梁板，多出更改变向，形成管线施工极大困难从而增加成本，甚至破坏结构，造成工程永久缺陷，形成隐患。2.工程观感的形成，装饰工程与安装之间的紧密配合，精心布局，将至关重要。策划的好，工程将给人以艺术享受。如果不经过布局策划、安装、装饰各自按自己的想法施工，尽管各自感觉良好，但组合在一起便不协调。3.就安装工程自身来讲，综合布局，可使用联合支吊架，特别在地下室、走到上方、机房等各工种之间统一布置综合使用。这样不仅可使安装风格浑然一体、走向有序、层次清楚分明，还可节约空间。4.安装工程工种之间的综合布局，至少在地下室、机房、管线廊、走到上方。电井、管井等处，形成综合布置图，并用不同颜色的线条，绘出各种管线，表明标高方位，确认其实施的可行性。安装工程策划重点部位：精彩文档 实用标准文案（1）地下室的布置地下室布局是比较重要的部分，往往有车库、通道等大面积的场合，且一般不吊顶，安装的管线、末端直线暴露在表面。而管线末端往往是比较多的，有通风空调系统，电气照明系统，消防喷淋系统、给排水系统。另外地下室结构形式多变：如条形、圆弧形、多边形等。工程检查时，地下室是一个必查的部位，他的布局成为地下室策划重点，必须依工种顺序，依次做有效排列。一般考虑顺序为：风、水、电。在很多可以考虑共同设置支架的地方，考虑到规范上规定的一些间距要求后，可采用联合支吊架。（2）各功能用房各种机房，如空调机、水泵房。锅炉房、配电房、智能控制用房等。各种管线，设备布置是否合理有序，直接影响设备运行，设备功能正常发挥，安装工艺水平，观感效果。另外与土建结构。装饰必须共同配合，共同策划，多种支架设置的安全性、合理性，工艺管线走向的美观，千万不要出现为就美观要求，两者兼顾，不要故此失彼。（3）屋面屋面也是必检之处，有很多屋面都设有排烟、凉水等设备，另有管线、避雷、景观照明灯具。为考虑屋面美观，功能完善，必须二次设计，综合布局。与土建、屋面装饰密切配合，统一策划，考虑好了将更进一步完善安装工程的功能，而且还对成品保护起到良好作用。（4）卫生间卫生间器具、马桶、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，共同策划，绝对不能各行其是，没有规律。地砖、墙砖的排列，与器具的安装标高方位共同考虑，形成共同策划图，然后各自按确定的标高方位进行施工，才能达到美观的效果，这也是极能制造亮点，总结质量特点的地方，一定要用心策划。（5）电缆竖井、管井各层电缆竖井、管井是抽查时重点检查对象，除了土建施工应按规定做到位外，安装工程的布局施工也显得尤为重要。桥架、电缆、配电箱、母线、灯具、管道、阀门要布置整齐有序应与施工前进行策划。根据各井道空间大小，合理布置，形成施工图。各层统一安装工艺，做到安全可靠，工艺完善，美观耐看。（6）顶棚顶棚以上管线末端，除了按地下室布局要求，整齐有序，支架设置合理外，末端器具与吊顶装饰的配合是十分关键的工序。在安装管线时，就应该考虑到灯具、喷淋头、烟温感器、喇叭、摄像头等等电器具出头的地方，以便在做顶棚时，做到居中对齐，不损伤吊顶龙骨。有些灯具还需加吊点，做到安全可靠。（7）策划施工过程注意事项①重土建轻安装在工程施工中，对于土建工作比较重视，认为土建关系建筑物安全，而安装设备责任问题小，这样使得建筑物的设备安装工作粗糙。虽然安装工作也达到了合格标准，没有出现诸如渗漏等问题，但由于不够精致，从而大大影响了评委的印象。精彩文档 实用标准文案为此，应该重视安装工作的质量监控，除了避免常见的管道和设备安装等通病外，要从安装工作的细微处着手，统筹规划，做好管线的排列，横平竖直，不管是隐蔽管道或是外露管道要同等对待，在保证基本质量要求的基础上，力求美观、耐用和方便。②重屋面的防渗工作，而轻视了屋面的美化屋面防渗漏是施工最基本的要求，除了做好屋面的防渗外，要重视屋面的美观，细节之处见真功。克服屋面只是抓防水的片面做法。屋面的美化包括屋面的色彩要明亮、主要排气管道的出口要整齐均匀、避雷带规范、泛水、女儿墙的处理细节等要给予重视。同时要避免屋面杂乱无章和乱堆乱放，要营造一种干净舒畅的环境。③重主体轻装饰实际上，装饰工程最能直接体现建筑的形象。除了要做好建筑物主体土建和安装工程外，对于装饰应该放在更加重要的地位。装饰工作一方面要注意直接的美观，同时要注意装饰效果的耐久性，保证装饰的效果尤其是外部效果有足够的耐久性。这些工作包括涂料的选择和施工控制、饰面砖的选择和施工方法、油漆的颜色和楼地面及墙面的控制等都是装饰工作考虑的要素。④重地上轻地下施工放往往注意上部结构和空间的质量要求和标准，对于地下室等地下人流较少的部位在细节上往往容易忽视，而恰恰这些部位是创优过程中检查的重点。六、外联与资料管理为确保鲁班奖的创建，必须做好外联工作，寻求社会方方面面的支持。必须做好与计划、土地、环保、人防、消防、供电、供水、电信、燃气、园林、劳动、技监、档案等与工程有关单位的合作，创造良好的外部环境。还应注意工程创优的宣传和日常奖项的争取。宣传形式包括现场质量观摩会、文明施工观摩会、媒体报道、领导视察等多种形式，通过宣传增强项目的知名度，为创优提供外部条件。为确实保证创优工程的整体性、有效性和一致性，必须做好统一资料收集管理工作。统一工程资料收集管理是确保工程得奖的一项重要工作。在施工过程中，对工程资料的收集和整理应注意工程资料的全面性、可追溯性、真实性、准确性。1.工程资料全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。一项鲁班奖工程，从立项、审批、勘测、设计、施工、监理、竣工、交付使用，到报评鲁班奖过程中，涉及到众多的环节和众多的部门，这就要求工程资料齐全完整。应会同建设单位收集、整理一并归入工程档案。如有关计划、规划、土地、环保、人防、消防、供电、电信、燃气、供水、绿化、劳动、技监、档案等部门检测、验收或出具的证明。常见的有：公安消防部门对设计的审查意见书、工程验收意见书、消防技术检测部门的检验报告和公安消防部门认可文件。燃气工程的安装资料、变电工程的施工资料、环保部门的检测记录、人防部门的验收意见、劳动（技监）部门对电梯的管理等资料。各种设备的安装资料，如制冷机组及附属设备、空调机组的安装。按规定应检测和抽检的试验记录，如阀门、闭式喷头、气体灭火、系统组建以及水质检验报告等。精彩文档 实用标准文案上述资料有的是前期的管理资料，有的是施工中专业分包施工或者建设单位单项发包的工程技术资料，作为主承建单位申报项目的鲁班奖工程，收集这些资料确有很大的难度，但无论怎样，鲁班奖工程的资料必须是全面的、齐全的、完整的。2.工程资料的可追溯性根据记载的标识、追踪实体的历史，应用的情况等。对于鲁班奖工程来讲主要是原材料、设备的来源和施工过程形成的资料，涉及到产品的合格证、质量证明书、检验实验报告等。进货时供应商提供的原件应归入工程档案正本，并在副本中注明原件在正本；提供抄件的应要求供应商在抄件上加盖印章，注明所供数量、供货日期、原件在何处，抄件人应签字。重要的部位的使用材料应在原件或抄件上注明用途，使其具有追溯性，如设备运转记录应一机一表。设备安装记录表格也不能只有一个试运转表格，安装个程序的情况均应记录。对于用计算机采集、存贮的数据及编制的报告和工程资料，必须有相关责任人亲笔签字，否则就失去了追溯性。3.工程资料的真实性、准确性各种工程资料数据应符合满足规范要求，在施工过程中，检测人员应从严把关，真实地反映检验和试验的数据。同时邀请监理单位确认检验或试验的结果，并真实记录。施工组织设计，要有质量目标和目标分解。专业施工方案，要结合该工程的实际进行，满足施工顺序，工艺要求，同时满足材料设备使用要求。水、电、设备的隐蔽记录要与施工资料相吻合，要能表明隐蔽工程的实际进行情况；均压环的设置也要纳入隐蔽记录，隐蔽记录要能覆盖工程所有部位。4.工程资料的签认和审批各种工程资料只有经过相应人员的签认或审批才是有效的。施工组织设计、质量设计经过相关部门会签和总工审批，要有监理单位和建设单位审核同意。重要的施工方案，作业指导书也要送监理单位确认。各种检验和试验报告签字要全，要有操作者、质检员、工长或技术负责人的签字，有监理单位或建设单位代表签字。工程资料内容必须真实、准确，与工程实际相符工程文件应采用耐久性的书写材料如碳素墨水，蓝黑墨水，不得使用已褪色的书写材料等；工程文件材料幅面尺寸规格为A4幅面，图纸应采用国家标准图副。所有竣工图必须加盖竣工图章，包括“竣工图”，字样、施工单位、编制人、技术责任人、编制日期、监理单位、现场监理、总监。。如果利用施工图改变竣工图，必须表明更改修改依据。七、过程影像资料（一）工程照片资料1.基础、结构工程照片精彩文档 实用标准文案土方开挖照片；地基验槽照片；垫层上已弹好的主轴线定位照片；；底板大体积混凝土施工照片；墙体模板照片；墙体钢筋照片；观感良好的地下室混凝土照片人防设施安装预埋照片；地下室设备基础照片；方正的预埋件、预留孔洞照片；钢筋连接照片；钢筋机械连接加工照片标准层钢筋绑扎、模版安全、放线和其他测量照片。先进的模板体系和传力清晰的模板支撑照片；造型复杂的施工方法照片；全封闭后浇带、防水层控制照片；顶层安装等施工过程及效果照片；安全、稳固的外脚手架全景照片；主体施工中的工程全景；工程迎接各级领导视察、接受职能部门检查的照片。2.安装、装修工程照片工程全貌；外墙砌角；外墙立面；首层雨棚；首层外窗；首层台阶；踏步；室外散水；外墙细部；首层大门；地下室车库；自行车库；水泵房；配电室；设备基础；首层大堂；电梯前室；电梯内饰；电梯开关面板；楼梯栏杆及下口踢脚细部；楼梯踏步；楼梯走廊全景、墙面、天棚、踢脚、地面；主要放假内全景、墙面、天棚、踢脚、地面；主要房间内全景、墙面、天棚、踢脚、地面；门窗安装细部；卫生间全景和各部位细部做法、特写；管道根部节点；地下室等有大量管道部位的特写；安装位置准确的电器开关盒；灯吊顶照片；屋面全貌；屋面避雷；屋面栏杆及屋面女儿墙；上人屋面地面、不上人屋面女文强；大面积屋面的组织排水；屋面排水细部构造；屋面伸缩缝和排气孔；屋面设备基础和设备；屋面烟道通风口；屋面排砖、铺砖等。3.项目CI照片施工现场主题景观；现代化的办公空间；井然有序的施工生产区；干净舒适的职工生活区；各种宣传标语、七牌两图、主体文化墙；丰富多彩的职工文化生活设施；文明工地建设的新颖独到之处；现场寻向路标；大门形象；现场林间标准色等。（二）工程录像资料1.结构工程短片素材土方开挖录像；基坑支护施工录像；地基验槽录像；测量放线录像；地下室地板防水和地下室外墙防水施工过程和施工成品记录；大体积混凝土施工录像；主体结构关键工序施工影响资料；拆后混凝土观感影像记录；主体施工其他部位工艺录像；各种验收活动影像资料记录；屋面工程施工过程的影像记录；先进施工工艺；工法的操作演示记录；工程迎接各级领导视察、接受职能部门检查、接受兄弟单位参观学习的录像；工程封顶录像；其他与新技术应用有关的影视资料等。2.装修安装工程短片素材地下室（人防、设备观感）的影像记录；首层大厅前厅和垂直通透的部位；电梯前室、楼梯间前室录像；主要使用功能房间整体及细部节点录像；主要公共交通部分录像；屋面总瞰、屋面防水、保温、找平、隔离、排气屋面等各层施工过程录像；屋面栏杆、避雷、女儿墙、天沟、伸缩缝、出屋面部分、设备基础、设备、排气排烟烟道、屋面铺砖录像并附录音解说或专人讲解录像；屋面其他各种造型亮点录像；设备间、设备管道、末端设备、箱体的亮点特写；室外雨棚、花坛、散水、外墙；具有先进性的施工工艺演示录象；特殊部位施工先进性工艺措施记录说明；工程鸟瞰全景等。以上所列为所需收集素材的关键部位和常规部位，但实际工作中并非仅此而已，“鲁班奖”工程精髓主要在于创新，要坚持创新是魂，在平时施工中找出更多的亮点和光环，让我们将其收集与光影之间，为工程多留下一些精彩的瞬间。八、单位工程项目的策划（一）策划形式1.书面策划对工程各部位施工做法进行深化设计，采用图表和文字形式进行交底。精彩文档 实用标准文案2.动漫策划采用电脑对工程工艺流程、关键部位、细部做法，进行三维模拟和配音解说进行交底。3.现场实物策划开工之前进行现场实物样板策划，再根据样板直观地对操作人员进行施工交底，并且进行实物比对验收。（二）土建工程1.人员管理策划精品工程创建项目确定之后，首先是人对该项目的策划。策划水平再高，都要通过人的努力去实现，所以说鲁班奖工程的策划和最终实现，都要以人为核心，以人的工作质量来保证施工质量，加强过程中的质量检查和控制。对工程质量要求做到“三高”、“三严”外，更要“三创”，“三创”就是认识上创新、管理上创新、技术上创新。2.地基与基础工程策划建筑工程的地基基础是结构质量的核心，它不仅要保证工程在正常条件下使用安全，还要保证在特殊条件下的相应安全，确保建筑物的耐久性，保证合理的使用寿命。因此，依照设计要求和规范标准施工，杜绝出现由于地基基础质量问题因其主体结构不均匀沉降、工程裂缝、倾斜变形等，确保地基基础工程安全可靠，是精品工程施工质量控制的关键。地基与基础及地基处理施工，应根据土质和设计的基础形式编制专项方案，施工中要加强过程控制，保证桩基承载力。基础桩复合地基、打（压）桩、混凝土灌注桩等施工应满足规范及强制性条文规定，单桩承载力的检验、单桩强度试验、桩身质量检测等项目检验的数量及方法，必须满足规范及强制性条文的要求。桩基完整检测Ⅰ类桩（桩身完整、无缺陷）比例应不小于95%，且无Ⅲ、Ⅳ类桩。难度大、复杂的工程专项方案，还应经专家论证。重视地基基础交接验收：桩基施工是一个特殊过程，特别是有的桩基基础是由甲方分包的，甚至在总包接手时，地下部分已经处理完成，所以应认真进行交接验收，对桩基承载力、桩身质量、桩数、桩范围、桩位置、桩标高等进行测量和检测，复合地基要进行承载力检测，符合设计规范要求后，才可以进行下一道工序施工，发现问题一定要让设计单位复核处理。变形观测是验证基础质量的重要措施，沉降观测点的布置应能全面反映建筑地基变形特征，并结合地质情况、建筑结构的特点合理布置。观测点安装应牢固规范、不锈蚀和晃动，观测频次要在方案和交底中明确（如施工过程中高层建筑每增加1-5层观测一次，工业建筑荷载每增加25%观测一次。工程竣工后沉降观测，建筑物使用阶段的观测次数，《建筑变形测量规程》JGJ8-97有明确规定：第一年观测3-4次，第二年观测2-3次，第三年后每年观测1次，直至稳定为止（在不稳定期间不应参加鲁班奖申报）。建筑物的垂直度偏差检查记录，记录中应有最大垂直度偏差值。记录完整清晰可追溯。3.钢筋工程策划钢筋工程策划重点为钢筋的原材料、抗震设防的要求、钢筋的定位措施和钢筋的保护层厚度、钢筋接头位置及接头质量、钢筋安装的外观质量等方面的控制。精彩文档 实用标准文案原材料和抗震要求是基本要素，所有钢筋及相关资料（含钢筋机械连接套管）应有出厂合格证或实验报告和进场复验报告。进场钢筋检验批量应符合规范的规定。有抗震设防要求的框架结构的纵向受力钢筋抗拉强度实测值与屈服强度实测值之比不应小于1.25，钢筋屈服强度实测值与强度标准值之比不应大于1.3.钢筋制作加工和安装策划应注重技术交底和加工翻样，对于异型箍筋的加工应设置定型模具并进行放样设置，主要的钢筋工程应制作样板交底讲解，同时作为钢筋验收标准，提高操作要求。墙体钢筋绑扎时设水平、竖向梯格筋，以控制保护层厚度、截面尺寸和钢筋位移，设置梯格筋的位置可不设垫块；柱子钢筋绑扎根据主筋的规格及间距设置内、外定位箍筋框，控制钢筋位移；墙、柱模版上口设置与钢筋保护层等悬壁钢筋架控制钢筋位置。大体积混凝土上层钢筋支架可以用脚手架钢管或角钢制作，保证钢筋就位准确，支架底部可采用同标号混凝土垫块。后浇带处钢筋采用钢筋就位槽口，保证钢筋不位移，并用毛毯或彩条布覆盖防止钢筋污染。由中国建筑标准设计研究院组织编制的国家建筑标准设计图集《混凝土结构施工钢筋排布规则与结构详图》（06G901-1），经中华人民共和国建设部批准，已于2006年12月1日起实施，这是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》国家建筑标准图集钢筋排布构造的细化和延伸，并解决了施工中的钢筋翻样计算和现场绑扎问题，但在检查施工和资料记录中发现，一些工程贯彻得还不够普及和到位，造成了对钢筋排布有些细节部位的认识不统一，不能完全达到设计要求，资料记录也不符合国家规范要求。4.模版工程策划模版工程是创精品工程的一个十分关键的环节，其质量不仅直接关系到混凝土工程的质量和感官效果，而且也直接影响到才、工程建设的工期和造价。模版工程在施工组织过程中有很大的自由度和可选择性，根据工程特点和材料供应状况选择科学、合理、经济的模版体系，是确保工程质量和工期的关键。模版工程策划应该做到构造简单、拆卸方便、便于钢筋的绑扎、安装和混凝土的浇筑等要求。模版要有足够的强度、刚度和稳定性，尺寸准确；模版支撑能可靠地承受施工时的各种荷载，属于危险性较大的模版及支撑系统应有专项方案并进行论证，严格控制施工过程，确保安全。模版工程进行深化设计时应根据其结构特点选用合适的模版材料和构造，施工前项目班子要对主要模版支设方法进行策划，制作样板，对操作工人进行实物讲解交底，以样板作为模版验收的标准，提高作业质量要求。特殊节点策划：要求进行模版的选型、设计、承载力验算，尤其是梁柱节点、楼梯、阳台、后浇带、曲线结构、下沉式卫生间地面、外墙突出构造等细部处理、安装就位等施工策划。结构复杂的细部节点策划：应按1：1比例实物放样，细化模版节点拼缝细部构造，明确每块拼装模版的序号、支模与拆模顺序，加固方法应便于拆装，可能的话，可采用三维动画演示交底。拆模控制策划：模版拆除要按照规范要求进行，留意相应的拆模试块，侧模的拆除必须保证不破坏混凝土棱角，且应采取成品保护措施，对悬臂构件应加强控制，不得使其过早受力。对大悬挑结构还应专门研究制定安全保护措施，采取合适的拆除工艺。5.混凝土工程策划精彩文档 实用标准文案混凝土观感质量要内坚外美，达到清水效果，包括整体混凝土密集整洁，层面平整，棱角整齐平直，梁柱节点、墙板交角、线面顺直清晰。无蜂窝、麻面、掉皮、孔洞，无漏浆、跑模、错台、烂根、裂缝、结构表面无气泡或有轻微气泡且不集中，门窗洞口方正，标高一致，结构断面尺寸准确。混凝土厂商策划：目前市场上混凝土供应商比较多，质量和服务水平良莠不齐，工程混凝土特点，确定一个质量和服务优良的供应商，避免施工过程出现冷缝、接茬不良等质量通病。混凝土配合比策划：目前混凝土外渗料、外加剂等太多、太杂，根据工程混凝土设计要求，有针对性地提出混凝土工作性能和质量要求（如塌落度、工作性能、骨料、外渗料等），要求厂商根据要求配合比进行优化。混凝土浇捣过程控制策划：浇捣前除了检查膜板支架、清理杂物、浇水湿润外，要对浇捣部位划分（顺序）、浇捣速度、浇捣厚（高）度、振捣要求和责任等进行交底。混凝土收面处理策划：泵送混凝土塌落度大，容易产生浮浆，板面混凝土铺料振捣后，用铝合金刮尺刮平、调整，并复核标高，误差控制在5mm内，刮平后采用木抹进行第一遍抹平，保证表面平整，同时对浮浆进行处理，混凝土终凝前，操作人员携300mm×300mm的垫板，采用木抹子进行第二次抹平，随即采用铁抹子压光，完成2m左右的压光面后，采用长柄木棕扫把对楼面进行拉毛处理，大面积的混凝土表面最后一次收面可以采用收光机，减少裂缝通病。墙柱和梁板分两次施工时，墙柱拆模后应检查浮浆情况，浮浆凿除清理干净后，再进行梁板支模。混凝土缺陷处理策划：一旦混凝土有缺陷，要有针对性的进行处理，不是一概用高强度砂浆修补或随意凿除胀模处，对露筋、胀模、烂根、表面气泡等，采取更合理的不同处理方式，要分析原因，采取对策，预防再次出现。6.砌体工程策划砌体工程施工时，往往伴随着很多预留孔和预埋工作，随着设计功能的丰富和墙体材料的推陈出新，砌体施工也变得复杂多变。主要砌体应做出样板，以此作实物讲解交底和验收要求，砌筑时应严格控制操作质量，墙体采用双面挂线，皮数杆、临时支撑点等必要的措施不能少。特殊部位做法策划：①砌体在墙体顶部采用切割斜传和三角预制收口。②构造柱马牙搓处采用45度角处理，避免产生死角，确保振捣密实；支模前砌体周边贴双面胶带，确保不漏浆。③门窗洞口处混凝土砖留设到位，窗台压顶采用现浇混凝土。④大于300mm的预留洞口均设混凝土过梁，在预制时提前留设线管槽孔，确保在电气器配管时，主体结构不被破坏。⑤清水砖墙砌体施工时，在拉水平线以及挂线砌筑的基础上，再在灰缝两侧拉线，用刨刃开缝修整，确保缝路顺直，宽窄、深浅一致。7.屋面工程策划屋面工程排水组织要明晰，汇水面划分要合理、规范，坡度符合设计要求，无倒坡现象，无渗漏、无积水（在复查屋面工程中，必须查看顶层）。作为精品工程，屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝跟、上人口根）、五口（排气口、出气口、排水口、檐口、上人口）等细部的处理。精彩文档 实用标准文案屋面坡向设计，应根据现场进行二次深化设计，上人屋面排砖设计及屋面整体布置，要求自然美观，和谐素雅，应尽可能做到全部整砖镶贴，规划整齐，颜色均匀，图案清晰。屋面构架施工应对面层进行合理排版，对缝施工，注重对滴水构造的设计。女儿墙粉刷风格要简洁到位，图案清晰，能有效控制墙面开裂、空鼓、色差；女儿墙贴砖要进行图案设计，做到与屋面广场分格缝对缝。混凝土弧形泛水加厚做法，防止根部出现破损、开裂、空鼓问题；无眠广场砖拍版在女儿墙及构件处周边应采用不同块材处理，解决非整砖拍板。出屋面通气管、风帽装饰可根据整体屋面布局、风格等；策划各种造型的建筑小品，经久耐用，美观大方。水落口、水簸箕，造型要求美观大方。筐子应采用立体式，可拆卸清理，易于安装，其做法多种多样。屋面跨管道或变形缝处，可设计人性化小桥，既方便检修，又起到美观和成品保护的效果，同时在放置金属制品的小桥处应提前留设防雷接地点。屋面上人通道的防雨设施应齐全到位（包括雨篷和台阶处理）。屋面工程质量首先要保证使用功能，在满足使用功能的基础上，鲁班奖工程要求达到高水平的观感质量。一般情况下，鲁班奖工程复查时，第一观感就是屋面，因此屋面观感质量应引起高度重视。8.装饰装修工程策划鲁班奖工程要求，装饰装修工程既要满足实用功能，又能显出精致、细腻、美观效果。细部处理是重点，大面控制出效果，因此在装饰装修工程施工中，除宏观外，策划要精确到细节，细节决定策划的成败。（1）外墙装饰策划幕墙施工策划：幕墙工程设计策划：应先对设计、施工单位资质进行审核，设计方案应经建筑设计单位审核认可，还需要把工程质量要求的细节交代清楚，研究对策，如块材尺寸与非幕墙部位的分格尺寸是否成模数、与非幕墙节点的处理、预埋件和后置埋件如何设置、立挺和连接节点处理、变形缝的处理等问题。施工过程检查和检验。幕墙施工关联性较强，工序完成后若返工，损失很大。一些构（部）件需要明确检查和检验的时间、方法、接收条件等。如：预埋件应在主体结构混凝土施工时埋入，后置锚栓承载力应通过实验确定，焊接处应清理掉焊渣，并刷两道防锈漆，石材板缺棱掉角的不能上墙，开槽位置和挂件应符合要求等，只有验收合格才能进行下一道工序。半成品和成品保护。幕墙在震动、撞击甚至晃动时，都会产生破坏和变形，影响功能和美观，所以要根据现场施工条件和幕墙结构特点制定专项防护措施。细节要求。幕墙防水涂层处理、硅胶、防雨淋措施、色差挑选等，均应以书面形式策划并严格执行。外墙面砖施工策划：外墙面砖施工，要求事先策划，先进行样板排砖施工，确定分格及砖缝的宽度，拍砖要尽量只用整砖，非整砖宽度不宜小于整砖宽度的1/3；窗口的泛水和滴水均要附和规范要求。精彩文档 实用标准文案外墙面砖必须粘贴牢固，不得有空鼓现象；墙面应平整、洁净、无歪斜、缺棱掉角和裂缝；面砖色泽应均匀一致，阴阳角及有地税要求的檐口处理规范合理；外墙腰线、窗口、阳台、女儿墙压顶处，设有滴水线（槽）或排水措施；外墙门窗洞口、设备洞口排砖做到对称美观，墙面支架及突出物周围的饰面砖进行套割，缝隙美观整齐；外墙面装留缝宽度不应小于5mm，不得采用密缝粘贴，要使用防水腻子勾缝，十字相交处勾缝呈“米”字型，面砖勾缝可采用自制专用工具。（2）吊顶策划由于消防、空调与通风工程的施工图与装饰图分开，创精品工程必须对吊顶进行二次深化设计。吊顶中各类终端设备口排列应大到整体规划，居中对称，间距均匀，成行成线的观感效果，并且罩面板应交接严密。不吊顶顶棚在主体施工阶段就要做到预埋线盒成行成线的。当吊顶采用块材材料时，施工时应做到墙、地、顶面对缝。走道吊顶应奇数排版，确保喷淋头、灯具、烟感、风口居中成线排列；当材料规格限制不能做到奇数整块排版时，可采用吊顶两侧加条板处理，，避免整版切割。石膏板吊顶应按照要求采取有效防裂措施，吊顶与墙面接缝部位设凹槽连接，可有效解决接缝处裂缝现象；检修口采用成品材料，便于收口和成品保护。（3）墙、柱面施工策划墙面不同材料交接处理措施、抹灰分层过厚处理措施、基层加强粘接措施、护角做法、风道及管道井内壁抹灰等，均应在方案中明确或者编制作业指导书。墙柱面施工，阴阳角要方正、顺直、大面平整，不同平面施工防止交叉污染，保证界限分明，墙面线盒、插座、开关、箱体、检修口等布置需要在交底时明确，一些箱体为了美观和分色，箱体可突出墙面3-5mm，一些难以到达部位和手工不易把握的部位，应制作专用器具施工，如捋角器。（4）地面策划首先要认真把好各构造层施工质量，如回填土、垫层、填充曾、隔离层等，做好基层处理。地面面层施工前要根据面层材料及地面设施（如地漏、地插等）绘制施工详图并进行弹线放样。对于块材地面，铺设前应对块材（面砖或石材）进行检查、挑选；对要求较高的石材地面还要在现场预制板块，尽量使花纹通顺、美观、协调。镜面大理石（花岗岩）的地面的色泽要做到均匀协调；无二次打磨，石材进行六面体防水处理和防碱背涂处理。玻化砖地面要控制空鼓，缝格要顺直，地下室车库的地面要注重防治空鼓、裂缝，卫生间地面要注重坡度合适，坡向正确，无积水，地漏布置合理，滴漏口要做出规划的几何图形并按规定做出排水坡向，管道及地面设施周边套割严密、处理美观。设计单位必须按工程建设强制性标准，早设计文件中标明无障碍设施的做法。任何单位和个人不得擅自更改或取消。残疾人坡道的坡度不应小于1：12，坡道应采取防滑措施。汽车坡道策划：水泥砂浆面层直行坡道凹槽做法：优点：不易造成空鼓、开裂，行车相对比较平稳施工时应先施工坡道线、踢脚线，在施工中部的防滑凹槽面层，便于凹槽放样和施工脚踏。坡道凹槽底部不应低于坡道线，否则不利于排水和清扫。凹槽采用DN32镀锌管压制。精彩文档 实用标准文案石材坡道面层弧形坡道做法：施工前先根据车道主体结构，采用电脑三维石材排列，注意转弯处三维曲面空间，石材过大易造成铺设四角不平整，过小整体观感效果较差，因此石材下料大小要适当（建议长度一般选择450-650mm较好）；石材中间防滑排水槽宽度宜取30mm，深度取5-8mm；坡道线石材铺设时，应与中部火烧板石材防滑凹槽底部相平，或略低，以利于排水。（5）踢脚线策划踢脚线上口出墙厚度一致，根据不同建筑材料，采用不同的踢脚板，出墙厚度一般不超过踢脚线高度的1/10.（6）楼梯踏步策划粉刷楼梯踏步：阳角采用嵌铜条，齿角采用掺粘接剂的水泥浆，在踏步阳角将1.2mm厚铜条按45°角粘贴后，待水泥砂浆达到一定强度后，进行踏步面和踢脚面施工，相邻高差及同一踏步宽度偏差控制在5mm内；防滑凹槽可采用特制工具施工，确保凹槽周边顺直，深浅一致，槽内光滑；踢脚线上口可采用塑料条收边。石材楼梯踏步：下料时踏步前端加厚1/4，园内侧必须做到与侧板内面平齐，便于拆装维修，且端头组合构造观感较好。块材楼梯踢脚线厚度符合上述要求。（7）栏杆安装护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。栏杆要依据相关规定，选择合适的构造形成和产品，根据不同部位。临空高度和作用、栏杆底部构造，逐个确定满足要求的产品，形成文件便于采购、施工和产品进场验收。阳台、外廊、上人屋面、室外楼梯等临空处应设置防护栏杆。临空高度小于24m时，栏杆高度1.05m；临空高度≥24m,栏杆高度≥1.1m。栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度≥0.22m，且高度≤0.45m的可踏部位，应从可踏部位顶面起计算。如果为透空栏杆，可踏面为全部宽度，如果为实体栏板，可踏面宽度为栏板内侧至可踏面的内边缘，室内楼梯栏杆扶手高度从踏步前缘线量起≥0.9m，靠楼梯井一侧水平扶手长度超过0.5m时，其高度≥1.05m。栏杆离楼面或屋面0.1m高度内不宜留空。住宅、幼儿园和娱乐、商业、体育等有儿童的场所的栏杆，必须采用防攀登构造，垂直栏杆净距≤0.1m。栏杆用玻璃应使用≥12mm钢化玻璃，当玻璃位于建筑高度5m以上时，应使用钢化夹层玻璃。低于规定要求的窗台，应采用护栏或窗下部设置相当于栏杆高度的固定窗作为防护，防护窗玻璃应采用夹层玻璃，厚度应符合相关标准规定。栏杆连接细部处理，根据产品和规范要求，应提前研究确定施工工艺，特别是栏杆连接细部（自身和连接面）要求，如提前设置预埋构（配）件、留置安装点等，不是简单化由施工人员随意安装，发现不妥再整改，施工时考虑与栏杆连接点处的墙面预留和处理。栏杆安装强度水平推力应符合设计和规范要求。（8）门、窗安装策划建筑门窗的隔声性能、保温性能、防火性能（木质防火门防火条）等必须符合设计和规范要求。精彩文档 实用标准文案在砖砌体上使用射钉固定安装窗户时，应提前预埋混凝土预制块，严禁用长脚膨胀螺栓穿透型材固定门窗框。为防止推拉门窗扇脱落，必须设置限位块，其限位块间距应不小于扇宽1/2。使用安全玻璃策划：用于建筑物的安全玻璃必须有强制性认证3C标志，门窗安装单块玻璃大于1.5m2时，应使用安全玻璃；七层及七层以上建筑物的外开窗；玻璃底边离最终装修面小于0.5m的落地窗；倾斜装配窗各类天窗（天窗、采光顶）和公共建筑物的出入口、门厅等易受冲击而易造成人体伤害的部位，要采用安全玻璃并采取保护措施。保护措施应根据玻璃所处位置，分别采取警示或防撞设施，对可能发生高处人体或玻璃坠落的，必须采用可靠的护栏。门窗配件与框扇表面结合应平整，同一楼层同类门窗标高应一致，锁、拉手标高一致，螺丝拧紧卧平，螺丝帽一字、十字方向一致，合页安装应3挂2，保证门安装不变形。合页安装距上下边距离应等于门窗变长的1/10，并应错开冒头。门窗用铝合金型材和加工制作，应满足设计和规范要求，如铝合金窗的铝型材壁厚不小于1.4mm，铝合金门的铝型材壁厚不小于2.0mm，以保证刚度要求，铝合金型材氧化膜应达到从10级以上要求，膜层结合牢固；铝合金门窗选用的五金件和配件一般采用不锈钢、轻金属或其他经表面防腐处理的材料。门窗框下冒头要设泄水槽及泄水孔。（9）电井、管道井策划电井、管道井内做到暗处明做，不留死角，主题预埋施工前做好管线二次深化排列，确定管线位置，不留设后浇混凝土楼板，确保现浇楼板的平整度和便于进行施工。电井中弱电系统一般为行业自行后期布线，主体预埋时尽量讲其过路线盒设置在桥架和其箱体背后，确保装饰施工穿线处于隐蔽位置。电、管井内土建应先进行粉刷、刮白施工，后进行管道安装，避免出现施工死角和交叉污染。（10）卫生间策划采用电脑预排，合理选择地装、墙砖尺寸，确保卫生间的地砖、墙面砖、吊顶全部对缝施工。卫生洁具预留洞与排砖应结合弹线定位，确保地漏、洁具居中安装，蹲便周边应套割美观或采用马赛克（棉砖）收边过度，排水口采用石材收口。（11）线槽、管道根部收口策划桥架、母线穿楼板收口；桥架、母线穿地面采用50mm宽石材或面砖施工作为挡水线，离桥架、母线20-30间距，内嵌防水泥，确保周边收口整齐，外表美观。穿吊顶处采用防火板、绝缘板或铝塑板收口，经久耐用且又美观。管道穿墙、楼板收口：管道施工时，穿楼板时，要确保套管居中，凸出楼板面高度一致；保温管道应采用同材质的金属保护壳制作喇叭口，进行根部收口；穿墙及吊顶版处应采用装饰圈、防火板、铝塑板进行收口。电梯机房钢丝绳洞口收口：采用细石混凝土做导墙，外包铝塑板进行收口，确保内外收面整齐美观。（12）设备机房排水沟策划细石混凝土地面设备房的主排水沟做法：设备房如采用细石混凝土作为面层，为保护主排水沟沟边阳角在使用中不被破碎，可采用施工中块材边角进行施工过度。排水沟周边块材先冲筋施工，在进行地面混凝土面层施工，确保块材与混凝土间无缝隙。精彩文档 实用标准文案设备四周小排水沟（U-PVC管）做法：设备四周小排水沟应提前策划，施工成嵌入地面式，避免地面施工后在地面上进行明装补救，不利于行走。设备四周U-PVC管预埋时，与混凝土接触面必须预先打磨，确保施工后U-PVC与粘接层不空鼓。电缆沟做法：为避免地沟花纹钢盖板铺设后与地面不平，宜在电缆沟侧面埋设角钢。内侧面焊接¢6圆钢，地面面层圆钢上部平齐。角钢与圆钢焊接时，应采用地面侧单面焊，双面焊易引起盖板铺设不平整。（三）安装工程1.给排水、通风与空调工程（1）CAD综合布置：结构层吊顶内的设备安装需前期进行CAD综合布置，即对设计院提供的图纸进行深化，完善综合布局，利用计算机CAD软件全面策划，要达到：各路管道、风管、设备按工艺要求布置，同时保持与建筑物等距离相对标高一致，成排成行，支架设置一致，接口固定统一，产品保护完美。与其他设备如电气桥架、配电柜、母线无影响。（2）动、静设备安装：各类冷冻机组、给排水泵容器等动静设备的安装一是要统一按工艺进行布置，与建筑物等距离，按规格同一直线，保持配管统一标高，支架统一标高。二是按规范进行固定，需达到与基础结合的受力面，同时要保证可靠的连接，稳定性要好。如螺栓的垂直，露牙，垫铁高度，数量，间隙。三是对有减震要求的设备，首先减振器需水平的安装，并可靠地与基础固定，其二动设备减振补偿安装设置，应尽可能设在离动设备较近的水平位置，应尽可能设在离动力设备较近的水平位置，并在补偿装置外设固定支架。如补偿装置只能设置在垂直立管位置，应在补偿装置内设减振托架，减振器应同部与动设备下减震器。四是设置动设备的位移措施，可直接在减振装置上与公用地座形成一体，也可在公用地座四周设限位装置。（3）伸缩补偿处理：对穿越结构伸缩缝的管道、风管，需要规范性补偿处理，尤其是要按结构伸缩的不同情况，采取对应的有效措施，确保功能完善运行可靠。一是管道穿越结构变形缝时，结构变形缝两边有墙时，应在墙体两边各设一个补偿装置，外侧各设固定支架。二是管道穿越结构变形缝时，结构变形缝处无墙或单边墙时，在墙体任何一边设不少于一个补偿装置，外侧设固定支架。三是风管穿越结构变形缝时，也应按管道穿越变形缝一样设补偿和固定支架。（4）管道的连接及支架设置：1）管道对采用焊接的首先应考虑管材配管公差，即4mm以上均要设间隙，间隙需要管壁厚选定，一般应是壁厚的1/2.同事要考虑管口的错边量，偏差值应是壁厚的0.2倍，最大不能超过2mm。精彩文档 实用标准文案其二是控制焊接的成型，即焊接外型应均匀、饱满，不能低于母材（管道壁厚），无咬肉和飞溅物。2）管道对接采用沟槽型连接时，除按管径在规定距离设置支、吊架外，水平管的两侧，弯头两侧，三通、四通及异径连接管的接口处均应对称设支、吊架。支架距接头净距离不小于150mm和大于300mm。支、吊架不得设置在沟槽的连接件上。3）管道连接的法兰、焊缝、阀门、仪表等应便于使用和检修，不得紧贴墙面、楼面和管架。4）管道支架不得设置在管道焊缝上同时离法兰也应保持一段距离，管道上直接设置支架应先在本体上设保护板，不得利用法兰螺栓来吊挂和支撑其他设备。5）当建筑物是弧形时，管道等其他设备设置时均应加工制作成同曲率的弯管来进行敷设，不应利用法兰来借弧形及其他不合理措施。（5）管道的外保温：1）为确保保温的严密性，对需外保温的管道的支架应考虑一是小口径（100mm以下）可设托架成双“欧米加”型。二是大口径应设软木托架，这样就能使管道有效地达到保温和固定的作用。2）外保温的绝垫层如橡塑施工时应放样落料，充分考虑与管道的贴合紧密，接口要选用胶水，不得用外胶带来替代。3）金属外壳保护应有效地咬变连接，并纵缝应错开，不应有其他措施强行连接。（6）管道的标色：管道本体油漆色标和外保温标色都应按管道内介质的内容来标定。管道本体可按介质标定色标来进行外涂料，外保温可按介质标定色标来坐色环和流向标色。（7）卫生器具洗脸盆的标高应符合规范一般为800mm，其设置应牢固，同时应保持水平位置，还应做满水试验。存水弯应与墙接口或地接口中心一致，同时应设置可靠的连接。其他卫生器具都应按其功能设置平整稳固与建筑物封闭，标高正确，接管中心一致。（8）消防箱消防箱内各有关器具都应按其使用功能设置合理的位置。消火栓口应规定的标高设置即1100mm正、负5mm，栓口应设置在门轴侧反向，皮带盘应设置在门轴侧。警铃应设置在消防栓口的上方，消防箱门应顺着疏散的方向开启，消防箱接入的消防管较劲距离应设固定支架，消防箱门应有显著的标识。（9）通风管安装风管的柔性短管应选用防腐、防潮、不透气、不易霉变或难燃阻燃性材料，长度应为150-300mm，与风管的同心度一致，不得扭曲。风管穿越防火、防爆墙或墙板，应设预埋管或防护管，其钢板厚度不应小于1.6mm，风管与套管之间采用不燃且对人体无危害的柔性材料封堵。防火阀距墙表面不大于200mm，穿越墙体风管段应由2-3mm钢板制作。防火阀直径大于630mm时应设固定独立架、吊架，且不得阻碍手柄的操作。水平悬吊的风管当改变方向时或长度超过20m时均应设置防晃动得固定支架。精彩文档 实用标准文案（10）风机安装悬吊式通风机机座与吊框架应使用隔振垫块或隔震器，并用螺栓固定，其吊杆与框架固定时应采用上下螺母锁定，并有防松装置。室外顶层风机安装应设固定装置，非金属软接需选用金属辫跨接，机与风管的软接应同心一致，不得扭曲。同时要考虑金属设备的防雷接地。1.电气、智能、电梯工程（1）CAD综合布置利用CAD计算机软件进行综合布置，使电气桥架、电管等设备与建筑物和其他设备成等距离，成排成行，强、弱电保持规定距离，支架统一，接地排同步于桥架柜，器具设置规范，配套成排，弧形一致，固定支架统一。灯具标高一致，直线度强，开关、插座统一标高。同时考虑母线槽有一个独立的空间：配电房设备的独立性：建筑物整体的等电位装置。（2）防雷设施建筑物顶部避雷带应与顶部外露设备连成一个整体的电气通路，各金属设备需可靠地与防雷干线连接，且与避雷引下线连接可靠。顶部避雷带高度150mm应设置在女儿墙中心，当女儿墙宽度大于300mm时，避雷带应在距墙外侧150mm。避雷带跨越变形缝时应设置补偿措施。避雷带、接地线的焊接应采用搭接焊：如采用扁钢时，搭接长度为其宽度的2倍，且至少3个棱边（2长1短）焊接，如采用圆钢时，搭接长度应为其直径的6倍，且双面焊接。当选用钢管时，在其对接处应用同样材质的扁钢进行跨接，接口两边不少于2倍扁钢宽度进行焊接，且双面焊接。（3）配电柜、配电箱配电柜与基础型钢地座应接触紧密、平整、无间隙，并有明细的可靠接地。配电箱内导线连接紧密，配线整齐，无绞接现象，回路编号齐全，标识正确，垫圈下螺栓两侧压得导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全，并应设置零线（N）和保护地线（PE线）或接零（PEN）汇流排零线和保护地线应进汇流排配出。金属门上有仪器设备的需将门与接地通过金属辫、螺栓有效地跨接。（4）金属电缆桥架金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。1）封闭型镀锌金属桥架及其支架全长应不少于2处于接地（PE）或接零（PEN）干线相连，金属支架应通过防松垫圈可靠地与金属桥架连成一体。金属桥架连接板处应设不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2）封闭型镀锌金属金属桥架的跨接需在接口的连接板两端跨接铜芯接地线，接地线截面积不应小于4mm。其他同于镀锌金属桥架。3）梯节式镀锌金属桥架的支架接地：需顺着桥架走向在支架上敷设一根4*25的镀锌扁铁，选用大于8mm的镀锌螺栓加防松装置与每个支架可靠连接。该接地扁铁全长应不小于2处与接地（PE）或接零（PEN）干线相连接。其他同于镀锌金属桥架。精彩文档 实用标准文案（5）母线槽母线槽应选用三相五线制，安装的位置应选用独立的环境，要避免与水管相近，并要有充分的通风条件。母线槽本体除了按规定对三相五线的连接、接地的连接外，其支架应按负载的等距离设置，一个单元不少于2个，分接口应设置防晃支架。支架与母线槽之间应设压板进行可靠连接，支架的接地应同步于梯节式的金属镀锌桥架，即沿母线槽全程用4*25镀锌扁铁设置支架上，并与支架可靠的连接，镀锌扁铁全程不少于2处与接地（PE）或接零（PEN）干线相连接。母线槽的接口均需用专用的金属辫来进行跨接。在垂直穿越楼板时，应按工艺要求规范的设置弹簧支架，即要保证母线能随着结构升缩自由松动。孔洞应用防火泥柔性材料封堵，严禁用水泥来封堵。（6）灯具当灯具距地面高度小于2.4mm时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓和标识。大型花灯的固定和悬吊装置应按灯具重量的2倍做过载试验。固定灯具带电部件和绝缘材料以及提供防触电保护的绝缘材料应采用阻燃材料。游泳池和类似场所灯具（水下灯及防水灯具）的等电位连接可靠，且有明显标识，其电源的专用漏电保护装置应全部检测合格。自电源引入灯具必须采用绝缘导管，严禁采用金属或有金属护层的导管。（7）导线的连接当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用浅蓝色：相线用：A相一黄色，B相一绿色，C相一红色。单股铜芯线的连接宜采用阻燃型安全压接帽，压接帽的规格与导线截面积相匹配，并须采用配套的“三点抱压式”多用压接钳压接。多股铜芯线连接时必须搪锡或压接，搪锡应均匀、饱满、光滑。建筑物顶棚、吊平顶、装饰面板内严禁导线裸露。电线不得在线槽或导管内接头。（8）开关插座开关的高度应距地面1.3m，并考虑便于操作的位置如门框边0.15-0.2m，相同型号并列安装及同一室的开关高度一致。插座的标高应场所的规定设置，同一室内插座安装高度应一致。接线应色标符合规定要求，即火线（黄、绿、红）中一相，零线蓝色，接地线黄绿色，不能随意变动。开关接线应选五种色线以外的色线如白色、咖啡色。单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线连接，左孔与相线连接，左孔与零线连接。单相三孔、三相四孔及三相五孔插座的接地（PE）或接零线（PEN）接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座接线的相序一致。开关接线不能一孔进二线，不能串接。精彩文档 实用标准文案第二章细部策划第一节导言细部策划重在对工程的各个细部微小处体现策划到位、做工精细。要做到以下几点：1.抓好统筹策划，做好综合布局拼缝策划做到“一条缝到底、一条缝到边、整圈交层、整栋交圈”，避免错缝、乱缝合小半砖现象。三同缝：墙砖、地砖、吊顶、经纬线对齐，最好做到“三维对缝”。如：卫生间。六对齐：（1）洗脸台板上口与墙砖对齐；（2）台板里面挡板与墙砖对齐；（3）镜子上下水平缝对齐，两侧对称，竖缝对齐；（4）门上口和水平缝、立框和转模数对齐；（5）小便器、落地、上口水平缝对齐。（6）电线、电器开关、插座、上口水平缝对齐。一中心：地漏在地板砖中心。墙的排砖图和安装的电器不能各行其道。2.确定重点。做好过程控制体现我要你怎么干，你就怎么干；而不是你想怎么干就怎么干，我来检查再整改；达到：一居中：灯吊、地漏，包括对地板砖、插座、吊顶、开关等居中；二对齐：上下对齐，左右对称对齐；三成线:横成排，竖成行、斜成线。“九个一样”（1）室内和室外一样；（2）地上和地下一个样；（3）内在和外在一个样；（4）暗处和明处一个样；（5）细部和大面一个样；（6）安装和土建一个样；（7）国产和进口一个样：（8）精装和高装一个样：（9）实物和资料一个样。第二节制定高于国家标准的分部分项工程检验标准一、总则1.为了加强建筑工程质量管理，统一各主要分部分项工程的施工质量验收，保证工程质量，逐步提升项目施工质量水平，确保工程获鲁班奖，制定本标准。2.本标准适用于该项目主要分部分项工程施工质量的验收，其他未涉及部分执行国家现行有关标准及本企业质量验收标准。精彩文档 实用标准文案3.本标准将该项目主要分部分项工程施工质量的国家标准与项目标准列表对照，旨在施工质量验收时，使主要分部分项工程的部分施工质量验收标准高于国家标准，既增强企业竞争能力，又为获鲁班奖创造条件。4.本标准将该项目主要分部分项工程质量验收的强制性条文，公安消防局与住建部联合发出的“公通字（2009）46号关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知”相关条文以及有关主要验收标准收录，其未列入部分参阅国家现行有关标准及企业质量验收标准。5.本标准必须与国家现行有关质量验收标准及企业质量验收标准配套使用。二、基本规定1.建筑工程质量应按下列要求进行验收：（1）建筑工程施工质量符合《建筑工程质量验收统一标准》GB50300-2001和相关专业验收规范的规定。（2）建筑工程施工应符合工程勘察、设计文件的要求。（3）参加工程施工质量验收的各方人员应具备规定的资格。（4）工程质量的验收均应在施工单位自行检查评定的基础上进行。（5）隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件。（6）涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测。（7）检验批的质量应按主控项目和一般项目验收。（8）对涉及结构安全和使用功能的重要分部工程应进行抽样检测。（9）承担见证取样检测及有关结构安全检测的单位应具有相应的资质。（10）工程的观感质量应由验收人员通过现场检查，并应共同确认。2.单位（子单位）工程质量验收合格应符合下列规定：（1）单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。（2）质量控制资料应完整。（3）单位（子单位）工程所含分部工程有关安全和功能的检测资料应完整。（4）主要功能项目的抽查结果应符合相关专业质量验收规范的规定。（5）观感质量验收应符合要求。3.通过返修或加固处理仍不能满足安全使用要求的分部工程、单位（子单位）工程，严禁验收。4.单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。5.建设单位收到工程验收报告后，应由建设单位项目负责人组织施工、设计、监理等单位项目负责人进行单位工程验收。6.单位工程质量验收合格后，建设单位应在规定时间内将工程竣工验收报告和有关文件，报建设行政管理部门备案。7.主要分部分项工程合格率应符合第一章第五节中表1-1-1的规定。三、砌体工程1.水泥进场使用前应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。精彩文档 实用标准文案当在使用中对水泥质量有怀疑或水泥出厂超过3个月时，应复查实验，并按其结果使用。不同品种的水泥，不得混合使用。2.凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和适配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。3.砖和砂浆的强度等级必须符合设计要求。4.砖砌体的转角度和交界处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。5.砖砌体的位置及垂直度允许偏差应符合表1-2-1的规定。砌体的位置及垂直度允许偏差表1-2-1项目允许偏差（mm）国家标准项目标准实测数据轴线位置偏移1010垂直度每层55全高≤10m108＜10m20156.砖砌体的一般尺寸允许偏差应符合表1-2-2的规定。砌体的一般尺寸偏差表1-2-2项目允许偏差（mm）国家标准项目标准实测数据基础层面和露面标高±15±15表面平整度清水墙、柱55混水墙、柱85门窗洞口高、宽（后塞口）±5±5外墙上下窗口偏移2010水平灰缝平直度清水墙75混水强1077.钢筋的品种、规格和数量应符合设计要求。8.构造柱、芯柱、组合砌体构件，配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。9.构造柱位置及垂直度的允许偏差应符合表1-2-3的规定。构造柱尺寸允许偏差表1-2-3项目允许偏差（mm）国家标准项目标准实测数据柱中心线位置1010柱层间错位88柱垂直度每层1010全高≤0m1515＞0m202010.填充墙砌体一般尺寸的允许偏差应符合表1-2-4的规定。精彩文档 实用标准文案填充墙砌体一般尺寸允许偏差表1-2-4项目允许偏差（mm）国家标准项目标准实测数据轴线位移1010垂直度≤3m55＞3m108表面平整度86门窗洞口高、宽（后塞口）±5±5外墙上、下窗口偏移2010四、混凝土结构工程1.模版极其支架应根据工程结构形式、荷载大小、地基土类别、施工设计和材料供应等条件进行设计。模板极其支架应具有足够的承载能力、刚度和稳定性，能可靠的承受浇筑的重量、侧压力以及施工荷载。2.模板极其支架拆除的顺序及安全措施应按施工技术方案执行。3.现浇结构模板安装的允许偏差应符合表1-2-5的规定。现浇结构模板安装的允许偏差表1-2-5项次项目允许偏差值（mm）检查方法国家规范标准项目规范标准1轴线位置柱、梁、墙53尺量2底模上表面标高±5±3水准仪或拉线尺量3截面模内尺寸基础±10±5尺量柱、梁、墙±4、-5±34层高度垂直层高不大于5m63经纬仪或吊线、尺量大于5m855相邻两板表面高低差22尺量6表面平整度52靠尺、塞尺7阴阳角方正-2方尺、塞尺顺直-2线尺8预埋铁件中心线位移32拉线、尺量9预埋管、螺栓中心线位移32拉线、尺量螺栓外露长度±10、-0±5、-010预留孔洞中心线位移±105拉线、尺量尺寸±10、0±5、-011门窗洞口中心线位移-3拉线、尺量宽、高-±5对角线-612插筋中心线位移55尺量外露长度±10、0±10、0精彩文档 实用标准文案4.当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。5.钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带助钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查产品合格证、出厂检验报告和进场复验报告。6.对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；（2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查进场复验报告。7.钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。检查数量：全数检查。检验方法：观察、钢尺检查。8.钢筋安装位置的允许偏差应符合表1-2-6的规定。钢筋安装位置的允许偏差表1-2-6项目允许偏差值（mm）国家标准项目标准实测数据绑扎钢筋网长、宽±10网眼尺寸±20绑扎钢筋骨架长±10宽、高±5受力钢筋间距±10排距±5保护层厚度基础±10柱、梁±5板、墙、壳±3绑扎钢筋、横向钢筋间距±20钢筋弯起点位置20预埋件中心线位置5水平高差+3,0注：（1）检查预埋件中心线位置时，应从纵横两个方向量测，并取其中的较大值；（2）表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。9.水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。精彩文档 实用标准文案检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。检验方法：检查产品合格证，出厂检验报告和进场复验报告。10.混凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076、《混凝土外加剂应用技术规范》GB50119等和有关环境保护的规定。预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准《混凝土质量控制标准》GB50164的规定。检查数量：按进场批次和产品的抽样检验方案确定。检验方法：检查产品合格证、出厂检验报告和进场复验报告。11.结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：（1）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于1次；（2）每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于1次；（3）当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于1次；（4）每一楼层，同一配合比的混凝土，取样不得少于1次；（5）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验方法：检查施工记录及试件强度试验报告。12.现浇结构的外观质量不应有严重缺陷。对已出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。检查数量：全数检查。检验方法：观察，检查技术处理方案。13.现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。检查数量：全数检查。检验方法：量测，检查技术处理方案。14.现浇结构和混凝土设备基础拆模后的尺寸偏差应符合表1-2-7及表1-2-8的规定。精彩文档 实用标准文案现浇结构尺寸允许偏差表1-2-7项目允许偏差值（mm）国家标准项目标准实测数据轴线位置基础1510独立基础1010墙、柱、梁85剪力墙55垂直度层高≤5m85>5m108全高（H）H/1000且≤30H/1000且≤30标高层高±10±5全高±30±30截面尺寸+8,5±5电梯井井筒长、宽对定位中心线+25,0+20,0井筒全高（H）垂直度H/100且≤30H/100且≤30表面平整度83预埋设施中心线位置预埋件105预埋螺栓53预埋管53·预留洞中心线位置1510混凝土设备基础尺寸允许偏差表1-2-8项目允许偏差（mm）国家标准项目标准实测数据坐标位置2020不同平面的标高0，-200，-20平面外形尺寸±20±20凸台上平面外形尺寸0，-200，-20凹穴尺寸＋20,0＋20,0平面水平度每米55全长1010垂直度每米55全高1010预埋地脚螺栓标高（顶部）＋20，0＋20，0中心距±2±2预埋地脚螺栓孔中心线位置1010深度＋20,0＋20,0孔垂直度1010预埋活动地脚螺栓锚板标高＋20,0＋20,0中心线位置55带槽锚板平整度55带螺纹孔锚板平整度22精彩文档 实用标准文案五、屋面工程：1.屋面工程所采用的防水、保温隔热材料应由产品合格证书和性能检测报告，材料的品种，规格、性能等应符合现行国家产品标准和设计要求。2.对于屋顶基层采用耐火极限不小于1.00h的不燃烧体的建筑，其屋顶的保温材料不应低于B2级；其他情况，保温材料的燃烧性不小于500mm的A级保温材料设置水平防火隔离带。3.卷材防水屋面找平层的厚度和技术要求应符合表1-2-9的规定。找平层的厚度和技术要求表1-2-9类别基层种类厚度（mm）技术要求水泥砂浆找平层整体混凝土15-201:2.5-1:3（水砂）体积比，水泥强度等级不低于32.5级整体或板状材料保温层20-25装配式混凝土板、松散材料保温层20-30细石混凝土找平层松散材料保温层30-35混凝土强度等级不低于C20沥青砂浆找平层整体混凝土15-201:8（沥青：砂）质量比装配式混凝土板、整体或板状材料保温层20-254.屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。5.保温层的含水率必须符合设计要求。6.卷材防水层不得有渗漏或积水现象。7.细石混凝土防水层不得有渗漏或积水现象。8.密封材料嵌填必须密实、连续、饱满、粘贴牢固、无气泡、开裂、脱落等缺陷。9.架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷。10.天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。六、地面工程1.建筑地面工程采用的材料应按设计要求和《建筑地面工程施工质量验收规范》GB50209-2002的规定使用，并应符合国家标准的规定；进场材料应有中文质量合格证明文件、规格、型号及性能检测报告，对重要材料应用复验报告。2.厕浴内和有防滑要求的建筑地面的版块材料应符合设计要求。3.厕浴内、厨房和有排水（或其他液体）要求的建筑地面面层与相连接各类面层的标高差应符合设计要求。4.基层的标高、坡度、厚度等应符合设计要求。基层表面应平整，其允许偏差应符合表1-2-10的规定。精彩文档 实用标准文案基层表面的允许偏差表1-2-10项目允许偏差（mm）国家标准项目标准实测数据基土垫层找平层填充层隔离层基土垫层找平层填充层隔离层基土垫层找平层填充层隔离层基土土砂石、碎石水泥混凝提水泥泥浆松散材料板、块材料防水、防潮、防油渗土砂石、碎石水泥混凝提水泥泥浆松散材料板、块材料防水、防潮、防油渗土砂石、碎石水泥混凝提水泥泥浆松散材料板、块材料防水、防潮、防油渗表面平整度1515105753151585753标高-50±20±10±8±4±4-40±20±8±8±4±4坡度不大于房间相应尺寸的2/1000，且不大于30不大于房间相应尺寸的2/1000，且不大于30厚度在个别地方不大于设计厚度的1/10在个别地方不大于设计厚度的1/105.有防水要求的建筑地面工程，铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理；排水坡度应符合设计要求。6.厕浴间和有防水要求的建筑地面必须设置防水隔离层。楼层结构必须采用现浇混凝土或整块预制混凝土板，混凝土强度等级不应小于C20；楼板四周除门洞外，应做混凝土翻边，其高度不应小于120mm。施工时结构层标高预留孔洞位置应准确，严禁乱凿洞。7.防水隔离层严禁渗漏，坡向应正确、排水通畅。8.整体面层的允许偏差应符合表1-2-11的规定。9.板、块面层的允许偏差符合表1-2-12的规定。整体面层的允许偏差表1-2-11精彩文档 实用标准文案项目允许偏差（mm）国家标准项目标准实测数据水泥混凝土面层水泥砂浆面层普通水磨石面层高级水磨石面层防油渗混凝土和不发火面层水泥混凝土面层水泥砂浆面层普通水磨石面层高级水磨石面层防油渗混凝土和不发火面层水泥混凝土面层水泥砂浆面层普通水磨石面层高级水磨石面层防油渗混凝土和不发火面层表面平整度5432544325踢脚线上口平直4433444334缝格平直3332333323板、块面层的允许偏差表1-2-12项目允许偏差国家标准项目标准实测数据陶瓷锦砖面层、高级水墨石板、陶瓷地砖面层水磨石板块面层大理石面层和花岗石面层水泥混凝土板块面层活动地板面层陶瓷锦砖面层、高级水墨石板、陶瓷地砖面层水磨石板块面层大理石面层和花岗石面层水泥混凝土板块面层活动地板面层陶瓷锦砖面层、高级水墨石板、陶瓷地砖面层水磨石板块面层大理石面层和花岗石面层水泥混凝土板块面层活动地板面层表面平整度2.03.01.04.02.02.03.01.04.02.0缝格平直3.03.02.03.02.53．03、02.03.02.5接缝高低差0.50.50.51.50.40.50.50.51.50.4踢脚线上口平直3.04.01.04.0-3.04.01.04.0-板块间隙宽度2.02.01.06.00.32.02.01.06.00.3七、装饰装修工程1.建筑装饰装修工程必须进行设计，并出具完整的施工图设计文件。精彩文档 实用标准文案2.建筑装饰装修工程设计必须保证建筑物的结构安全和主要使用功能。当涉及主体和承重结构改动或增加荷载时，必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料，对既有建筑结构的安全性进行核验、确认。3.建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。4.建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐和防虫处理，特别注意对外墙外保温系统及外墙装饰材料的防火等级、防火隔离带等做法严格按公安部消防局文件规定执行并验收。5.建筑装饰装修工程施工中，严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能；严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通信等配套设施。6.施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废气、废弃物、噪声、震动等对周围环境造成的污染和危害。7.外墙和顶棚的抹灰层与基层之间及各抹灰层之间必须粘接牢固。8.一般抹灰工程质量的允许偏差应符合表1-2-13的规定。一般抹灰的允许偏差表1-2-13项目允许偏差（mm）国家标准项目标准实测数据普通抹灰高级抹灰普通抹灰高级抹灰普通抹灰高级抹灰立面垂直度4332表面平整度4332阴阳角方正4342分格条（缝）直线度4332墙裙、勒脚上口直线度43429.建筑外门窗的安装必须牢固，在砌体上安装门窗严禁用射钉固定。10.木门窗安装的留缝限值、允许偏差应符合表1-2-14的规定。木门窗安装的留缝限值、允许偏差表1-2-14项目留缝限值（mm）允许偏差（mm）国家标准项目标准实测数据普通高级普通高级普通高级普通高级门窗槽口对角线长度差--3232门窗框的正、侧面垂直度--2121框与扇、扇与扇接缝高低差--2121门窗扇对口缝1～2.51.5～2----门框扇与上框间留缝2～51～1.5----门窗扇与侧框间留缝1～2.51～1.5----窗扇与下框间留缝2～32～2.5----门扇与下框间留缝3～53～4----双层门窗内外框间距--4343无下框时门扇与地面间留缝外门4～75～6----内门5～86～7----卫生间门8～128～1011.钢门窗安装的允许偏差应符合表1-2-15的规定钢门窗安装的允许偏差表1-2-15精彩文档 实用标准文案项目允许偏差（mm）国家标准项目标准实测数据门窗槽口宽度、高度≤1500mm2.52.5＞1500mm3.53.5门窗槽口对角线长度差≤1500mm55＞1500mm66门窗框的正、侧面垂直度33门窗横框的水平度33门窗横框标高55门窗竖向偏离中心44双层门窗内外框间距55门窗框、扇配合间隙--无下框时扇与地面间留缝--12.铝合金门窗安装的允许偏差符合表1-2-16的规定铝合金门窗安装的允许偏差表1-2-16项目允许偏差（mm）国家标准项目标准实测数据门窗槽口宽度、高度≤1500mm1.51.5＞1500mm22门窗槽口对角线长度差≤1500mm33＞1500mm44门窗框的正、侧面垂直度2.52.5门窗横框的水平度22门窗横框标高55门窗竖向偏离中心55双层门窗内外框间距44推拉门窗扇与框搭接量1.51.513.塑料门窗安装的允许偏差应符合表1-2-17的规定塑料门窗安装的允许偏差表1-2-17项目允许偏差（mm）国家标准项目标准实测数据门窗槽口宽度、高度≤1500mm22＞1500mm33门窗槽口对角线长度差≤1500mm33＞1500mm55门窗框的正、侧面垂直度33门窗横框的水平度33门窗横框标高55门窗竖向偏离中心55双层门窗内外框间距44续表精彩文档 实用标准文案项目允许偏差（mm）国家标准项目标准实测数据同樘平开门窗相临扇高度差22平开门窗铰链部位配合间距+2；-1+2；-1推拉门窗扇与框搭接量+1.5；-2.5+1.5；-2.5推拉门窗扇与竖框平行度2214.重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。15.暗龙骨吊顶工程安装的允许偏差应符合表1-2-18的规定暗龙骨吊顶工程安装的允许偏差表1-2-18项次项目允许偏差（mm）国家标准项目标准实测数据纸面石膏板金属板矿棉板木板、塑料板、格栅纸面石膏板金属板矿棉板木板、塑料板、格栅纸面石膏板金属板矿棉板木板、塑料板、格栅1表面平整度322232222接缝直线度31.53331.5333接缝高低差111.51111.5116.明龙骨吊顶工程安装的允许偏差应符合表1-2-19的规定明龙骨吊顶工程安装的允许偏差表1-2-19项次项目允许偏差（mm）国家标准项目标准实测数据石膏板金属板矿棉板塑料板、玻璃板石膏板金属板矿棉板塑料板、玻璃板石膏板金属板矿棉板塑料板、玻璃板1表面平整度323232322接缝直线度323332333接缝高低差1121112117.板材隔墙安装的允许偏差应符合表1-2-20的规定板材隔墙安装的允许偏差表1-2-20项次项目允许偏差（mm）国家标准项目标准实测数据复合轻质墙板石膏空心板钢丝网水泥板复合轻质墙板石膏空心板钢丝网水泥板复合轻质墙板石膏空心板钢丝网水泥板金属夹芯板其他复合板金属夹芯板其他复合板金属夹芯板其他复合板1立面垂直度233323332表面平整度233323333阴阳角方正333433344接缝高低差1225122518.骨架隔墙安装的允许偏差应符合表1-2-21的规定骨架隔墙安装的允许偏差表1-2-21精彩文档 实用标准文案项次项目允许偏差（mm）国家标准项目标准实测数据纸面石膏板人造木板、水泥纤维板纸面石膏板人造木板、水泥纤维板纸面石膏板人造木板、水泥纤维板1立面平整度34342表面平整度33333阴阳角方正33334接缝直线度-3-35压条直线度-3-36接缝高低差111119.饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。20.饰面板安装的允许偏差应符合表1-2-22的规定饰面板安装的允许偏差表1-2-22项目允许偏差（mm）国家标准项目标准实测数据石材瓷板木板塑料金属石材瓷板木板塑料金属石材瓷板木板塑料金属光面剁斧石蘑菇石光面剁斧石蘑菇石光面剁斧石蘑菇石立面垂直度23321.52223321.522表面垂直度23-1.513322-1.5122阴阳角方正24421.53324421.522接缝直线度24421111441111墙裙勒脚上口2332222232222接缝高低差0.53-0.50.5110.53-0.50.511接缝宽度122111122111121.饰面砖粘结必须牢固。在有冻融地区，外墙砖应做吸水率试验，原则上吸水率不应超过0.8﹪。22.饰面砖粘贴的允许偏差符合表1-2-23的规定。饰面砖粘贴的允许偏差表1-2-23项目允许偏差（mm）国家标准项目标准实测数据外墙面砖内墙面砖外墙面砖内墙面砖外墙面砖内墙面砖立面垂直度3232表面平整度4332阴阳角方正3322接缝直线度3231接缝高低差10.510.5接缝高度1111精彩文档 实用标准文案23.隐框、半隐框幕墙所采用的结构粘结材料必须是中心那个硅酮结构密封胶，其性能必须是符合《建筑用硅酮结构密封胶》GB16776的规定；硅酮结构密封胶必须在有效期内使用。24.主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计的要求。25.幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。26.明框玻璃幕墙安装的允许偏差应符合表1-2-24的规定。明框玻璃幕墙安装的允许偏差表1-2-24项目允许偏差（mm）国家标准项目标准实测数据幕墙垂直度幕墙高度≤30m101030m＜幕墙高度≤60M151560m＜幕墙高度≤90m2020幕墙高度＞90m2525幕墙水平度幕墙幅宽≤35m55幕墙幅宽＞35m77构件直线度22构件水平度构件长度≤2m22构件长度＞2m33相邻构件错位11分格框对角线长度差对角线长度≤2m33对角线长度＞2m4427.隐框、半隐框玻璃幕墙的安装允许偏差应符合表1-2-25的规定隐框、半隐框玻璃幕墙的安装允许偏差表1-2-25项目允许偏差（mm）国家标准项目标准实测数据幕墙垂直度幕墙高度≤30m101030m＜幕墙高度≤60M151560m＜幕墙高度≤90m2020幕墙高度＞90m2525幕墙水平度层高≤3m33层高＞3m55幕墙表面垂直度22板材立面垂直度22板材上沿水平度22相邻板材板角错位11阳角方正22接缝直线度33接缝高低差11接缝宽度1128.金属幕墙安装的允许偏差应符合表1-2-26的规定。精彩文档 实用标准文案金属幕墙安装的允许偏差表1-2-26项目允许偏差（mm）国家标准项目标准实测数据幕墙垂直度幕墙高度≤30m101030m＜幕墙高度≤60M151560m＜幕墙高度≤90m2020幕墙高度＞90m2525幕墙水平度层高≤3m33层高＞3m55幕墙表面垂直度22板材立面垂直度33板材上沿水平度22相邻板材板角错位11阳角方正22接缝直线度33接缝高低差11接缝宽度1129.护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。八、建筑给水排水工程1.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。2.各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。3.给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。4.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。检验方法：检查有关部门提供的检测报告。5.管道与阀门安装的允许偏差应符合表1-2-27的规定。管道与阀门安装的允许偏差表1-2-27精彩文档 实用标准文案项目允许偏差（mm）国家标准项目标准实测数据水平管道纵横方向弯曲钢管每米11全长25m以上≤25≤25塑料管复合管每米1.51.5全长25m以上≤25≤25铸铁管每米21.5全长25m以上≤25≤25立管垂直度钢管每米32全长25m以上≤8≤8塑料管复合管每米22全长25m以上≤8≤8铸铁管每米32全长25m以上≤10≤10成排管段和成排阀门在同一平面上间距336.室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取2处消火栓做试射试验，达到设计要求为合格。检验方法：实地试射检查。1.室内给水设备安装的允许偏差应符合表1-2-28的规定。室内给水设备安装的允许偏差表1-2-28项目允许偏差（mm）国家标准项目标准实测数据静置设备坐标1515标高±5±5垂直度（每米）55离心式水泵立式泵体垂直度（每米）0.10.1卧式泵体水平度（每米）0.10.1联轴器同心度轴向倾斜（每米）0.180.8径向位移0.10.18.管道及设备保温的允许偏差应符合表1-2-29的规定。管道及设备保温的允许偏差表1-2-29项目允许偏差（mm）国家标准项目标准实测数据厚度+0.1δ+0.1δ-0.05δ-0.05δ表面平整度卷材55涂抹1010注：δ为保温层厚度。9.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法：满水15min水面下降后，再灌满观察5min，液面下降，管道口及接口无渗漏为合格。精彩文档 实用标准文案10.室内排水和雨水管道安装的允许偏差应符合表1-2-30的规定。室内排水和雨水管道安装的允许偏差表1-2-30项目允许偏差（mm）国家标准项目标准实测数据坐标1515标高±15±15横向纵横方向弯曲铸铁管每1m≤1≤1全长（25以上）≤25≤25钢管每1m管径小于或等于100mm11管径大于100mm1.51.5全长（25m以上）管径小于或等于100mm≤25≤25管径大于100mm≤308≤308塑料管每1m1.51.5全长（25m以上）≤38≤38钢筋混凝土、混凝土管每1m33全长（25m以上）≤75≤75立管垂直度铸铁管每1m33全长（25m以上）≤15≤15钢管每1m33全长（25m以上）≤10≤10塑料管每1m33全长（25m以上）≤15≤1511.卫生器具安装的允许偏差应符合表1-2-31的规定。卫生器具安装的允许偏差表1-2-31项目允许偏差（mm）国家标准项目标准实测数据坐标单独器具1010成排器具55标高单独器具±15±12成排器具±10±8器具水平度22器具垂直度3312.卫生器具给水配件安装标高的允许偏差应符合表1-2-32的规定。卫生器具给水配件安装标高的允许偏差表1-2-32项目允许偏差（mm）国家标准项目标准实测数据大便器高、低水箱角阀及截止阀±10±10水嘴±10±10淋浴器喷头下沿±15±15浴盆软管淋浴器挂钩±20±1513.卫生器具排水管道安装的允许偏差应符合表1-2-33的规定。精彩文档 实用标准文案卫生器具排水管道安装的允许偏差表1-2-33项目允许偏差（mm）国家标准项目标准实测数据横管弯曲度每1m长22横管长度≤10m，全长＜8＜8横管长度＞10m，全长1010卫生器具的排水管口及横支管的纵横坐标单独器具1010成排器具55卫生器具的接口标高单独器具±10±10成排器具±5±514.给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。检验方法：观察冲洗水的浊度，查看有关部门提供的检验报告。15.室外给水管道安装的允许偏差应符合表1-2-34的规定。室外给水管道安装的允许偏差表1-2-34项目允许偏差（mm）国家标准项目标准实测数据坐标铸铁管埋地10080敷设在沟槽内5050钢管、塑料管、复合管埋地10080敷设在沟槽内或架空4040标高铸铁管埋地±50±40敷设在地沟内±30±30钢管、塑料管、复合管埋地±5040敷设在地沟内或架空±30±30水平管纵横向弯曲铸铁管直段（25m以上）起点～终点4040钢管、塑料管、复合管直段（25m以上）起点～终点303016.排水管道的坡度必须符合设计要求，严禁无坡或倒坡。检验方法：用水准仪、拉线和尺量检查。17.室外排水管道安装的允许偏差应符合表1-2-35的规定。室外排水管道安装的允许偏差表1-2-35精彩文档 实用标准文案项目允许偏差（mm）国家标准项目标准实测数据坐标埋地100100敷设在沟槽内5050标高埋地±20±20敷设在沟槽内±20±20水平管道纵横向弯曲每5M长1010全长（两井间）3030九、建筑电气工程1.接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。2.高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。3.不间断电源输出的中性线（N极），必须与由接地装置直接引来的接地干线相连接，座重复接地。4.绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。5.金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：（1）金属电缆桥架及其支架全长应不少于2处于接地（PE）或接零（PEN）干线相连接。（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面面积不少于4m㎡。（3）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。6.金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。7.金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。8.三相或单相的交流单芯电缆，不得单独穿于钢导管内。9.花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。10.当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。11.插座接线应符合下列规定：（1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线相接。（2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。（3）接地（PE）或接零（PEN）线在插座间不串联连接。12.测试接地装置的接地电阻值必须符合设计要求。精彩文档 实用标准文案十、通风与空调工程1.防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。检查数量：按材料与风管加工批数量抽查10﹪，不应少于5件。检查方法：查验材料质量合格证明文件，性能检验报告，观察检查与点燃试验。2.复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害的材料。检查数量：按材料与风管加工批数量抽查10﹪，不应少于5件。检查方法：查验材料质量合格证明文件，性能检验报告，观察检查与点燃试验。3.防爆风阀的制作材料必须符合设计规定，不得自行替换。检查数量：全数检查检查方法：核对材料品种、规格、观察检查。4.防排风系统柔性短管的制作材料必须为不燃材料。检查数量：全数检查。检查方法：核对材料品种的合格证明文件。5.在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无害的柔性材料封堵。检查数量：按数量抽查20﹪，不得少于1个系统。检查方法：尺量、观察检查。6.风管安装必须符合下列规定：（1）风管内严禁其他管线穿线；（2）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口；（3）室外立管的固定拉索严禁拉在避雷针或避雷网上。检查数量：按数量抽查20﹪，不得少于1个系统。检查方法：手板、尺量、观察检查。7.输送空气温度高于80℃的风管，应按设计规定采取防护措施。检查数量：按数量抽查20﹪，不得少于1个系统。检查方法：观察检查。8.通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其他安全措施。检查数量：全数检查。检查方法：依据图纸核对、观察检查。9.静电空气过滤器金属外壳接地必须良好。检查数量：按总数抽查20﹪，不得少于1台。检查方法：核对材料、观察检查或电阻测定。10.电加热器的安装必须符合下列规定：（1）电加热器与钢构架间的绝热层必须为不燃材料；接线栓外露的应加设安装防护罩；精彩文档 实用标准文案（2）电加热器的金属外壳接地必须良好；（3）连接电加热器的风管的法兰垫片，应采用耐热不燃材料。检查数量：按总数抽查20﹪，不得少于1台。检查方法：核对材料、观察检查或电阻测定。11.通风机安装的允许偏差应符合表1-2-36的规定。通风机安装的允许偏差表1-2-36项目允许偏差（mm）国家标准项目标准实测数据中心线的平面位移10mm8mm标高±10mm±8mm皮带轮轮宽中心平面位移1mm1mm传动轴水平度纵向0.2/1000横向0.3/1000纵向0.2/1000横向0.3/1000联轴器两轴芯径向位移0.05mm0.05mm两轴线倾斜0.2/10000.2/100012.燃油管道系统必须设置可靠的防静电接地装置，其管道法兰应采用镀锌螺栓连接或在法兰处用铜导线进行跨接，且接合良好。检查数量：系统全数检查。检查方法：观察检查、查阅试验记录。13.燃气系统管道与机组的连接不得使用非金属软管。燃气管道的吹扫和压力试验应为压缩空气或氮气，严禁用水。当燃气供气管道压力大于0.005MPa时，焊缝的无损检测的执行标准应按设计规定。当设计无规定，且采用超声波探伤时，应全数检测，以质量不低于Ⅱ级为合格。检查数量：系统全数检查。检查方法：观察检查、查阅探伤报告和试验记录。14.制冷设备与制冷附属设备安装允许偏差应符合表1-2-37的规定。制冷设备与制冷附属设备安装允许偏差表1-2-37项目允许偏差（mm）国家标准项目标准实测数据平面位移1010标高±10±1015.管道安装的允许偏差应符合表1-2-38的规定。精彩文档 实用标准文案管道安装的允许偏差表1-2-38项目允许偏差（mm）国家标准项目标准实测数据坐标架空及地沟室外2525室内1515埋地6060标高架空及地沟室外±20±20室内±15±15埋地±25±25水平管道平直度DN≤100mm2L‰，最大402L‰，最大40DN＞100mm3L‰，最大603L‰，最大60立管垂直度5L‰，最大255L‰，最大25成排管段间距1515成排管段或成排阀门在同一平面上33注：L-管道的有效长度（mm）16.通风与空调工程安装完毕，必须进行系统的测定和调整（简称调试）。系统调试应包括下列项目：（1）设备单机试运转及调试；（2）系统无生产负荷下的联合试运转及调试。检查数量:全数。检查方法：观察、旁站、查阅调试记录。17.防排烟系统联合试运行与调试的结果（风量及正压），必须符合设计与消防的规定检查数量：按总数抽查10﹪，且不得少于2个楼层。检查方法：观察、旁站、查阅调试记录。第三节吊顶施工细部策划精彩文档 实用标准文案一、工程概况（略）二、关于吊顶工程《建设标准强制性条文》及国家标准《建筑装饰装修工程质量验收规范》重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。三、实现规范强制性条文的措施1.吊顶标高、尺寸、起拱和造型应符合设计要求。2.饰面材料的材质、品种、规格、图案和颜色应符合设计要求。检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告。3.暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。检验方法：观察、手办检查、检查隐蔽工程验收记录和施工记录。4.吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。检验方法：观察，尺量检查；检查产品合格证书、性能检测报告、进场验收记录和隐蔽验收记录。5.石膏板的接缝应按其施工工艺标准进行那个板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。检验方法：观察。6.饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。检验方法：观察；尺量检查。7.饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。检验方法：观察。8.金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。检验方法：检查隐蔽工程验收记录和施工记录。四、检查验收标准1.吊顶工程验收时应检查下列文件和记录：（1）吊顶工程的施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告。（3）隐蔽工程验收记录。（4）施工记录。2.吊顶工程应对下列隐蔽工程项目进行验收：（1）吊顶内管道、设备的安装及水管试压。（2）木龙骨防火、防腐处理。（3）预埋件或拉结筋。（4）吊杆安装。（5）龙骨安装。（6）填充材料的设置。3.吊顶工程安装的允许偏差和检验方法应符合表1-2-39的规定。吊顶工程安装的允许偏差表1-2-39精彩文档 实用标准文案项次项目允许偏差（mm）检验方法纸面石膏板金属板矿棉板木板、塑料板、格栅1表面平整度3223用2m靠尺和塞尺检查2接缝直线度31.533拉5m线，不足5m拉通线，用钢直尺检查3接缝高低差111．51用钢直尺和塞尺检查五、施工方法1.轻钢龙骨吊顶施工方法（1）施工准备吊顶前，应检查结构的尺寸，校准空间尺寸用结构，需要处理质量问题。检查设备安装情况，有无交叉施工的部位，并作安排。（2）施工工序1）龙骨安装顺序：在墙上弹出标高线→固定吊杆→安装大龙骨按标高线调整打龙骨→大龙谷底部弹线→固定中小龙骨→固定异型龙骨→装横撑龙骨→调平龙骨→安装装饰板。2）放线：主要是弹好吊顶标高线、龙骨布置线和吊杆悬挂点。龙骨布置线必须弹到楼板地面上。吊杆位置线、吊杆间距应根据龙骨断面及使用荷载来符合综合确定：龙骨断面大、刚度好，间距断面大、刚度好，间距可大一些，反之，应放密间距。3）固定吊杆：上人吊顶吊杆采用￠8～12mm，要求悬吊方便、调节灵活。要做到安全实用。吊杆的施工，主要包括与结构的固定、断面选择、吊杆与龙骨的连接。吊杆与结构用膨胀螺栓固定。将小角钢固定在楼板上，角钢另一边钻孔，吊杆穿过钢孔加以固定。吊杆与龙骨的连接：可采用焊接，也可采用挂件。焊接比较牢固，但维修不方便，挂件是配套生产的成品，安装较方便，上人吊顶的悬挂，即要挂龙骨，同时也要阻止龙骨摆动，应用吊环将龙骨箍住。4）龙骨的安装与调平龙骨的安装：吊挂件与主龙骨相连接，在主龙骨底部弹线，然后，再用连接件将次龙骨与主龙骨相固定，在安装顺序，可先将主龙骨安装完毕，然后依次时安装中龙骨、小龙骨。一般是按照预先弹好的位置，从一端到另一端一次安装。有跌级的天棚，一般应先要装高跨部分，然后再装低跨部分。检修孔、通风口、灯座应将尺寸位置留出。大空间安装龙骨架，根据设计要求中间部分应起拱，一般为短跨的1/200。龙骨调平：根据标高控制线，使龙骨就位，一般能一次完成。需调整时，主要调整龙骨，只要主龙骨标高真确，中、小龙骨不会发生问题。5）质量要求：根据吊顶设计标高在四周墙上弹线，线迹清晰，位置要准确水平偏差不得超过±5mm。主龙骨吊点距离，应按设计推荐系列选择，中间起拱时，起拱高度应不小于房间短向跨度1/200～1/300。吊杆距主龙骨端部距离不得超过300mm，否则应增加吊杆。吊杆应通直，并有足够的承载力。精彩文档 实用标准文案次龙骨应紧贴主龙骨安装，当安装板材时，板材接缝处必须在宽度大于40mm的次龙骨上。封边龙骨应按设计要求固定在四周墙面弹线位置上。全面校正主次龙骨的位置水平度，连接应错位安装，纵向龙骨的直线度应目测后无明显弯曲，对接错位的偏差不得超过2mm。用手摇东吊顶龙骨骨架，应牢固可靠。6）装饰罩面板的铺设：固定方法：装饰板（包括基层板和饰面板）用螺栓固定在龙骨上。7）施工注意事项：为了防止吊顶面板在接缝处开裂，应特别注意加强龙骨的整体刚度，只有龙骨变形小，才能保证面板不开裂。对于大面积、大空间的吊顶应该设置专门的钢框架来固定吊顶龙骨，保证龙骨刚度。对于大面积吊顶不仅是按规定设置吊杆，同时还要设置顶撑（4㎝×4㎝左右木撑）。在吊点处形成“一顶一拉”来保证吊点处不变形。同时做到以下几点：板材应在无应力状态下进行固定，防止出现弯棱凸鼓现象。装饰板的长边（即仓封边）应沿纵向龙骨铺设固定石膏板的次龙骨间距一般不应大于600mm钉距以150～170mm为宜，螺钉应垂直，弯曲、变形的钉子应除去。并在间隔50mm处补钉1枚。安装装饰板时，面层板与基层板的接缝应错开，不允许在同一根龙骨上接缝。装饰板与龙骨固定，应从一块板块的中间部位向四边固定，不允许多点同时作业。螺钉的深度应使螺钉帽略低于纸面板为宜，钉眼应有防锈措施，并用石膏、腻子抹平。2.木窗帘盒、金属窗帘杆安装（1）施工准备1）材料木窗帘盒用料：一般采用红白松及硬杂木干燥料，含水率不大于12﹪，并不得有裂缝、扭曲等现象；一般由加工工厂生产半成品或成品，施工现场安装。根据设计选用五金配件、窗帘轨、轨堵、轨卡、大角、小角、滚轮、木螺栓、螺栓、铁件等。金属窗帘杆用料：应按设计图选用8～14号圆钢或8～14号铁丝6～8元宝螺栓，加端头木。2）作业条件安装窗帘盒、窗帘杆的房间，在结构施工阶段，应按设计要求预埋木砖或铁件，预制混凝土构件应设预埋件。无吊顶采用明窗帘盒的房间，应安好门窗框，做好窗内抹灰冲筋。有吊顶采用暗窗帘盒的房间，吊顶施工应与窗帘盒安装同时进行。（2）操作工艺1）按设计要求定位，画线：安装窗帘盒、窗帘杆的房间，应按设计图要求进行中心定位，弹出找平线，找好构造关系。2）预埋件检查和处理：检查预埋件是否符合设计规定和满足使用要求，对于标高、平度、中心位置、出墙距离有误差的应采取措施进行处理。精彩文档 实用标准文案3）窗帘盒，窗帘杆半成品加工：窗帘盒加工：应按设计图要求，明确提出木料品种，质量要求。加工应平直光滑，有线条要求时，线条应光滑清秀，深浅一致。组装外立面不得有明榫。窗帘杆加工：按设计要求选用圆钢筋和确定长度，加工时应保证平直度，两端头应进行打磨，不准带断料毛刺。以开帘的重叠杆段应保持间隙一致平顺。4）窗帘盒及窗帘杆的接点构造：设计无特殊要求时应按有关标准规范执行。5）安装窗帘盒及窗帘杆（窗帘杆）：安装窗帘盒线确定标高，将窗帘盒中线对准窗口中线，安装时靠墙部位要贴严，设计要求有窗帘时，明窗帘盒安装轨道应加机螺栓，暗窗帘盒安装轨道时，小角应加密木螺栓规格不小于30mm。安装窗帘轨：窗帘轨有单、双或三轨道之分，当窗帘大于1200mm时，窗轨应断开，断开处煨弯错开，煨弯应平缓，搭接长度不小于200mm。明窗帘盒一般先暗轨道，暗窗帘盒后暗轨道，轨道应保持在一条直线上。窗帘杆安装：校正连接固定件，将杆或拉钢丝于固定件上。（3）质量标准1）主控项目窗帘盒、窗台板和散热器罩制作与安装所使用材料的材质和规格、木材的燃烧性能等级和含水率、花岗岩的放射性及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定。窗帘盒、窗台板和散热器罩的造型、规格、尺寸、安装位置和固定方法必须符合设计要求。窗帘盒、窗台板和散热罩的安装必须固定。窗帘盒配件的品种、规格应符合设计要求，安装要牢固。2）一般项目窗帘盒、窗台板和散热器罩表面应平整、洁净、线条顺直、接缝严密、色泽一致，不得有裂缝、翘曲及损坏。窗帘盒、窗台板和散热器罩与墙面、窗框的衔接应严密，密封胶缝应顺直，光滑。窗帘盒、窗台板和散热器罩安装的允许偏差和检验方法应符合表1-2-40的规定。窗帘盒、窗台板和散热器罩安装的允许偏差和检验方法表1-2-40项次项目允许偏差（mm）检验方法1水平度2用1m水平尺和塞尺检查2上口、下口直线度3拉5m线，不足5m拉通线，用钢直尺检查3两端距离洞口长度差2用钢直尺检查4两端出墙厚度差3用钢直尺检查六、吊顶工程亮点1.通风、消防喷淋、灯具等外露口均居于吊顶块材中心；2.吊顶板材无小于1/2款的块材；3.吊顶与墙面交界处用不同颜色材料镶边，或做内凹造型。见图1-2-1~图1-2-4所示。精彩文档 实用标准文案图1-2-14m小开间标准吊顶布置示意图图1-2-212m大开间吊顶布置示意图精彩文档 实用标准文案图1-2-38m中开间标准间吊顶布置示意图图1-2-4吊顶实施效果图第四节地面施工策划一、工程概况（略）二、《建筑地面工程施工质量验收规范》GB50209-2002强制性条文3.0.3建筑地脉按工程采用的材料应按设计要求和本规范的规定作用，并应符合国家标准的规定；进场材料应有中文质量合格证明文件、规格、型号及性能检测报告，对重要材料应有复验报告。3.0.6厕浴间和有防滑要求的建筑地面的半场材料应符合设计要求。3.0.15厕浴间、厨房和有排水（或其他液体）要求的建筑地面面层与相连接各类面层的标准差应符合设计要求。4.9.3有防水要求的建筑地面工程，铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理；排水坡度应符合设计要求。4.10.8精彩文档 实用标准文案厕浴间和有防水要求的建筑地面必须设置防水隔离层。楼层结构必须采用浇混凝土式整体预制混凝土板，混凝土强度等级不应小于C20；楼板四周除们洞外，频做混凝土翻边，其高度不应小于120mm。施工时结构层标高和预留孔洞位置应准确，严禁乱凿洞。4.10.10防水隔离层严禁渗漏，坡向应正确、排水通畅。三、实现规范、强制性条文的措施1.对进场材料的合格证明文件及检测报告进行检查，对重要材料应按其产品标准进行复测。2.先确定厕浴间和有防滑要求的建筑地面和板块材料的性能、型号、品种、规格对进场的防滑材料进行检验，可在施工前在样板间试铺，泼水后着光底鞋行走的办法进行检验。3.在楼板结构层现浇时，在厕浴间、厨房和有排水（或其他液体）要求的建筑地面面层与相连接各类面层之间设置标高差。4.在铺设找平层钱，应对立管、套管和地漏与楼板节点之间进行密封处理，并在管四周留出深8～10mm的沟槽，采用防水涂料或密封胶裹住管口周边，施工完毕后，在产管及地漏周围应做蓄水试验，蓄水深度为20～30mm，24h内无渗漏为合理。5.对厕浴间和有防水要求的建筑地面的楼板四周教主混凝土翻边，铺设防水材料时，在靠近墙面出，防水材料应向上铺设，并应高出面层200～300mm，施工完毕后座蓄水检验，蓄水深度为20～30mm，24h内无渗漏为合格，并作检验记录。6.防水材料应符合国家标准的规定，铺设前其基层表面应平整、洁净和干燥，并不得有空鼓、裂缝和起砂现象；防水卷材铺设应粘实、平整，不得有褶皱、空鼓、粗边和封口不严等缺陷。四、检查验收标准玻化砖表面平整度：规范允许偏差2.0mm，自设标准允许偏差1.5mm复合地板表面平整度：规范允许偏差2.0mm，自设标准允许偏差1.5mm踢脚线上口平直：规范允许偏差3.0mm，自设标准允许偏差2.0mm五、施工工艺（一）地面铺地砖玻化砖地面的施工方法如下：1.基层处理基层处理时还应检查地面处有无管线的敷设要求，并将基层用水刷净，如基层是光滑的干净混凝土楼面，还应将基层表面凿毛。2.找规矩按室内地坪标高及地面构造厚度的要求，将地坪标高线弹在墙角处的立面上。根据板材的规格在室内取中点，拉十字线。与走道相通的门口处还要拉通线，线的位置一般在门框中间，拉出的标准线固定在墙面上。3.板材的铺贴精彩文档 实用标准文案将板材的背面洒水湿润，再用1:2的干硬性水泥砂浆铺摊在湿润过的基层上。每次铺摊的砂浆长度在1m以上，宽度超过板材宽度20～30mm，厚度10～15mm，虚铺砂浆的高度应比地坪标高线高出3～5mm。砂浆的铺摊方向应从室内向门口铺抹。铺板前先用木杠将砂浆刮平、拍实，再用木抹子抹平，并在找平层上均匀地撒上一层水泥粉，用刷子蘸水弹在水泥粉上，使之吸水湿润。把背面湿润后的板材对准纵横板缝的位置轻轻下落，下落时应四角同时着地。用橡皮锤轻轻敲实，并用水准尺找平。铺贴时应使板的接缝与控制准线相吻合。板材的接缝与控制准线相吻合。板材的接缝处无镶条时，应将水泥浆灌入缝内2/3的板厚，待其凝结后，再用与板面同色的素水泥浆擦缝。擦缝后应及时清除板面的水泥浆。板材在铺贴时应严格控制板缝宽度，磨光石材的板缝须在1mm以内。地面的石材有图案拼花时，应预先在胶合板上放样制模，最后根据模板的大小裁切石材，这样才能保证放样尺寸的精确度。板材铺贴后应养护3d以上，此间禁止上人走动或搬运物品。（二）石材地面泛碱、错台和接缝直线度控制要点1.在湿贴石材地面时，为防止石材因泛碱而造成“熊猫眼”现象，要对石材做到“六面防水”，控制石材吸入水泥碱水。铺贴前做好拼缝策划，把变形缝位置、结构轴线与石材接缝模数有机结合起来。2.对于石材错台和接缝直线度控制，主要是控制石材变形，消除石材因徐变而造成的翘曲，形成错台。不平整现象。控制措施是：在石材切割打磨前，将石材块材毛坯在自然状态下防止3～个月（即让石材有一个时效过程），让其充分变形后再切割、打磨。（三）地面复合地板、PVC塑胶地板、地毯1.复合地板施工采用木龙骨找平，15mm厚木芯板作基层，铺设防潮垫，优质复合地板铺装，踢脚线采用与地面同色系的复合地板踢脚板。2.PVC塑胶地板施工采用水泥砂浆找平，表面收光，粘贴PVC卷材，踢脚板采用与复合地板同样的复合地板踢脚板。3.地毯施工采用普通复合地板作基层，上铺地毯，踢脚板采用与复合地板同样的复合地板踢脚板。（四）成品保护与施工安排卫生间地面施工→走道地砖施工→办公室复合地板施工→会议室复合地板施工→会议室地毯施工。地砖施工完毕后用彩条布覆盖进行保护，复合地板在工程收尾阶段进行做到每间房子施工完毕就封闭，地毯铺完关闭房门封闭房间。六、工程亮点1.玻化砖电脑排版，所有玻化砖工厂切割，现场安装，确保砖边脚整齐。见图1-2-5~1-2-7。2.地砖踢脚线上部做成弧线，美观不积尘；踢脚线与墙面结合紧密，在一条直线。3.沉降缝采用不锈钢盖板。图1-2-5电梯前室的地砖布置4.主楼与裙楼地面砖方向转换的连接处用深色石材隔断。精彩文档 实用标准文案图1-2-5大厅地砖布置图1-2-5地砖踢脚线布置第五节室内墙面装饰策划一、工程概况（略）二、《建筑装饰装修工程质量验收规范》GB50210-2001强制性条文规定3.1.1建筑装饰装修工程必须进行设计，并出具完整的施工图设计文件。3.2.9建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐、防虫处理。4.1.2外墙和顶棚的抹灰层与基层之间必须粘贴牢固。8.3.4饰面砖粘贴必须牢固。三、实现规范、强制性条文的措施1.质量控制（1）完善装饰装修设计，进行多方案比较，从尺度、对称、对比、色差、环境等方面，优化设计方案，提高装饰的完整性、协调性。（2）采购选择合格的、环保的装饰材料，严格进行检验。使用前进行挑选，充分发挥材料的优良性质，来提高装饰效果。（3）改进和完善装饰工程的足尺大样和样板工程的工作，达到体现和完善设计的意图和效果。（4）注意装修的首位整理和成品保护，使工程达到安全适用、美观、讲究和魅力质量。（5）施工质量管理体系是整个施工质量加以控制的关键，施工质量控制措施是施工质量控制体系的具体落实。其主要是对施工各阶段及施工中的各控制要素进行质量上的控制，从而达到施工质量目标的要求。2.质量要求（1）室内抹灰1）抹灰层不能产生空鼓、开裂现象。表面光滑、洁净，接槎平整，灰线清晰顺直。2）阴阳角方正，四角规方，立面垂直。3）表面平整度允许偏差：国家标准4mm，企业标准2mm，用2m直尺及楔塞尺检查；阴阳角垂直允许偏差：国家标准4mm，企业标准2mm，用2m托线板和尺检查；立面垂直允许偏差：国家标准4mm，企业标准2mm，用2m托线板和尺检查；阴阳角方正允许偏差：国家标准4mm，企业标准2mm，用200mm方尺检查。（2）墙面乳胶漆1）基层要求平整，无高低起伏现象。精彩文档 实用标准文案2）不允许有掉粉、起皮、漏刷、透底、反碱、咬色、流坠、疙瘩、起鼓和砂眼等现象不应出现。3）装饰分色线平直偏差不应大于2mm，企业标准1mm。4）颜色刷纹：颜色一致，无明显刷纹。5）门窗、玻璃、灯具等应洁净。（3）墙面贴面砖1）饰面砖的品种、规格、颜色、图案必须符合设计要求。安装镶贴牢固，无歪斜，缺棱掉角和裂缝等缺陷。2）表面应平整、洁净、颜色一致，不得有翘曲、损坏、变色、起碱、污点、砂浆流痕、光泽色损现象。3）整砖套割吻合，连缘整齐，墙裙、踢脚线、门窗贴脸表面突出墙面的厚度一致。4）接缝应填嵌密实、平直、宽度均匀一致，灌浆严密，色泽一致。阴阳角处的砖搭接方向正确。允许偏差项目表1-2-41项次项目允许偏差（mm）检查国家标准企业标准1立面垂直222m托线板2表面平整322m靠尺、塞尺3阳角方正3220cm方尺、塞尺4接缝平直21拉5m线及尺量5接缝高低0.50.5钢板短尺、塞尺四、主要策划内容1.重点、难点（1）抹灰墙面开裂、空鼓；（2）抹灰面与钢构防火涂料交接处理；（3）墙面砖横竖缝隙均匀、与在面及顶面对缝通顺、平直；（4）外露钢管柱及钢斜撑外包铝塑板艺术美感处理。2.采取措施（1）墙体预留预埋：需埋设的接线盒、箱、管线管道不得随意打凿，应弹线用切割机进行开槽，埋管里表面净距不得小于15mm，预埋完毕后用1:1:6水泥砂浆混合砂浆分层嵌塞密实（2）防止开裂加强措施：管线槽，混凝土与砌体交接处及门边四周铺设钢丝网，基体的搭接宽度为300mm，为保证大面粘结牢固不空鼓，在墙面上增铺300mm完斜十字钢板网。（3）墙面与钢柱防火涂料作为基层处理，主要是起防火保护，表面粗糙强度低，而且与墙交接处容易出现裂纹，直接影响使用功能及观感效果，对该处处理措施采用如下方法：措施1：在防火涂料上贴玻璃丝布，麻布或绸布条与墙面搭接50mm，刮石膏腻子找平找圆，对偏差较大处可多做几层。优点：成本低；缺点：耗时长，对偏差较大的调节器圆难度较大，且表面强度低容易缺损。精彩文档 实用标准文案措施2：成品铝塑板进行外包装。优点：施工操作容易，外观效果好。缺点：成本高。3.质量通病防治（1）一般粉刷墙面：阴阳角不直，不方；涂料粉刷起皮，墙面上的双色材料（特别是涂料）相交处不通畅，有的涂料墙面出现交叉感染。（2）墙面饰面砖工程：必须事先排列，缝隙均匀，沟缝呈“米”字形。墙面角边接口达到45°镶接，除外墙的阳角外整个墙面不应有半砖，墙面饰面砖平缝与凹缝混用；由于排砖不当，主要立面可能会出现破砖。（3）石材装饰：在墙面上主要是图案划分不够美观和石材泛色、返潮、泛碱，污染墙面（石材的弯曲强度不应小于8.0MPa，吸水率应小于0.8﹪），有些石材进入施工现场，没有防雨淋措施，造成石材翘曲不平，或被馐的草绳水污染，形成墙面色泽不均。墙面埋管深度不够，造成抹灰面开裂。作为鲁班奖的工程，更应图案清晰，色泽一致，接缝均匀，周边顺直，镶嵌正确，杜绝裂缝、掉角、缺棱等缺陷。（4）电器安装工程：配电箱、开关、插座安装标高不正确、面板歪、缝隙大、盒内有垃圾、接头不良、表面污染。鲁班奖工程要求做到箱、开关、插座的埋设应做到符合标准，位置正确，标高一致。五、主要施工工艺（一）墙面抹灰工程1.基层处理要求（1）抹灰前，基层表面的浮浆、混凝土渣、污垢和油渍等应清除干净，并洒水湿润。（2）凡需要抹灰的混凝土基层，要先用界面剂进行基层处理，施工方法是：用水湿润混凝土表面，然后在混凝土表面喷甩一层界面剂结合层（即甩毛）。结合层配合比：界面剂：水泥（强度等级为32.5）：细砂=（0.5～0.6）：1（1～1.5）（重量比）待表面干后（经24h，夏季约为4～5h）再作砂浆抹面。（3）混凝土墙面与砌块墙面交接处应铺设金属网，搭接宽度从缝边起每边不得小于15cm，用水泥钉固定。2.施工工序基层处理→基层浇水湿润→铺钢板网→找方正→做灰饼、冲筋→抹底层灰→抹面层灰→抹灰面→养护。3.抹灰施工要点（1）加气混凝土块在施工完至少7d后才允许抹灰，以防止抹灰面层开裂。精彩文档 实用标准文案（2）抹灰前必须找好规矩，即四角规方、横线找平、立线垂直、弹出准线和踢脚板线。先用托线板检查墙面平整垂直程度，大致决定抹灰厚度（最薄处一般不小于7mm），再在墙的上角各做一个标准灰饼（遇有门窗口垛角才处要补做灰饼），大小5cm见方，厚度以墙面平整垂直决定，然后根据这两个灰饼用托线板或线锤挂垂直做墙面下角两上标准灰饼（高低位置一般在踢脚线伤口），厚度以垂直为准，再用钉子钉在左右灰饼附近墙缝里，栓上小线挂好通线，并根据小线位置每隔1.2～1.5mm上下各做若干标准灰饼，待灰饼稍干后，在上下灰饼之间抹上宽约10cm的砂浆冲筋，用木杠刮平，厚度与灰饼相平，待稍干后进行底层抹灰。室内踢脚板一般要比罩面灰墙面凸3～5mm，根据高度尺寸弹上线，把八字靠尺靠在线上用铁抹子切齐。（3）做护角：用方尺规方后，分别在阳角两边吊直和固定好靠尺板，抹出2m高水泥砂浆护角，并用阳角抹子推出小圆角，最好利用靠尺板，在阳角两边50mm以外位置，40º斜角将多余砂浆切除、清净。（4）墙面阳角抹灰时，先将靠尺在墙角的一面用线锤找直，然后在墙角的另一面顺靠尺抹上砂浆。（5）楼梯间墙面要注意阴阳角方正，以避免地面瓷砖出现大小头问题。另外要注意保证踏步底面与楼地梁的交接处分隔线在一条水平线上，避免楼梯梁出现大小头。（6）抹灰：在墙体湿润情况下打底灰，底灰配比按设计要求，一般厚度为5—7mm，待底灰稍干后，可做中灰层，控制压尺刮平找直，用木抹子搓平，要求平整、垂直，阴阳角方正，随后清除余渣。（7）底灰完成后第2天方可进行面灰施工。面灰施工完后，要根据环境温度对抹灰面进行洒水养护。4.质量保证措施（1）基层表面要彻底清理干净，浮浆、混凝土渣、污垢和油渍等要清除，在抹灰前要浇水湿润。（2）用掺加界面剂的水泥砂浆进行甩毛。（3）混凝土墙面和砌块墙面交界处铺设金属网。（4）为防止抹灰面面积太大而产出裂缝，用手动切割机每隔3—4m在抹灰面上进行切缝，此缝日后用腻子找平。（5）加强过程控制，每道工序严格按施工规范和操作规程执行。（二）墙面乳胶漆（涂料）施工1.施工工序基层清理→腻子修补→刮第一遍腻子→刮第二遍腻子→刷第一遍涂料→刷第二遍涂料。2.施工主要技术措施（1）基层清理：墙面的粉尘、沙砾、油渍清理干净。（2）腻子修补：将墙面进行初步找平，存在砂眼、气泡、坍塌不平的地方，先刮平。（3）第一遍腻子：注意找平大面，干燥后用0—2号砂纸打磨光滑。第二遍腻子垂直于第一遍刮嵌方向施工，干燥后，用0—2号砂纸打磨。（4）第一遍涂料：施工前，刮完腻子的墙面要清扫掉浮灰。用漆刷涂刷，第一遍涂料要稠一些，用原浆刷，距离不要拉的太长，一般以200—300mm为宜，反复涂刷两三次即可，干后用砂纸打磨。（5）第二遍涂料，使用排笔，要注意上下接槎处要严，一面墙要一气刷完，以免色泽不一致，涂刷顺序为先顶棚后墙面，一般可两人一档，距离不要太远，以免接槎处处理不好。（三）墙面瓷砖施工精彩文档 实用标准文案1.施工工序基层清理→基层弹线→预排→作标志块→瓷砖镶贴→勾缝、打胶→饰面情路→成品保护→分项工程检验。2.技术措施（1）基层处理和抹底子灰1）砖墙面基层：对于混凝土墙面，要先凿毛，并用钢丝刷满刷一遍，再浇水湿润。对抹灰墙面表面的灰尘等污物清理干净并保持表面干燥。2）抹底子灰：首先吊垂直，找规矩，贴灰饼、冲筋。吊垂直，找规矩时，应与墙面的窗台、腰线、阳角立边等部位面砖贴面排列方法对称性以及室内地台块料铺贴方正综合考虑，力求整体完美。然后将基层浇水湿润，分层分遍用1:2.5水泥砂浆底灰（亦可1:0.5:4水泥石灰砂浆），第一层宜为5mm厚用铁抹子均匀抹压密实；待第一层干至七八成后即可抹第二层厚度约为8—10mm，直至与冲筋大致相平，用木杆刮平，再用木抹子槎毛压实，划成麻面。（2）预排砖块、弹线1）预排砖块应按照设计色样要求一个房间，一整幅墙柱面贴同一分类规格面砖：在同一墙面，最后只留一行（排）非整块面砖，非整块面砖应排在靠近地面或不显眼的阴角等位置；砖块排列一般自阳角开始，至阴角停止（改口）和自天棚（开花）开始至楼地面停止（收口）；如果水池、镜框及出柱面时，必须以其中心往两边对称排列；墙裙、浴缸、水池等上口和阴阳角处应使用相应配件砖块。2）弹好花色变异分界线及垂直于水平控制线，垂直控制线一般以1m设度为宜，水平控制线一般按5—10排砖间距设一度为宜；砖块从天棚顶往地面排列至最后一排整砖度，应弹置一度控制线；墙裙、踢脚线顶亦应弹置高度控制线。（3）贴面砖1）预先将釉面砖靠泡水浸泡晾干（一般宜隔天泡水晾干备用）2）在每一分段或分块内的面砖，均应自下向上铺贴。从最下一排砖的下皮位置用钉子装好靠尺板（室内靠尺板装在地面向上一排整砖的下皮位置，室外靠尺板装在当天计划完成的分段或分块内最下一排砖的下皮位置控制线上），以引承托第一排面砖。3）先贴好第一排（最下一排）。砖块下皮要紧靠装好的靠尺板，砖面要求垂直平正，并应用木杠（压尺），校平砖面积砖上皮。4）以第一排贴好的砖面为基准，贴上基准点（可使用碎块面砖），并用垂球（线称）校正，以控制砖面处墙面尺寸和垂直度。5）铺贴应从最低一皮开始，并按基准点挂线，逐排由下向上铺贴。面砖背面应满涂水泥膏（厚度一般控制在2—3mm内），贴上墙面后用抹子木把手着力敲击，使面砖粘牢，同时用木杠（压尺）校平砖面及上皮。每铺完一排应重新检查每块面，砖发现空鼓，应及时掀起加浆重新贴好。6）铺贴完毕，待粘贴水泥初凝后，用清水将砖面洗干净，用白水泥浆（彩色面砖应按设计要求用矿特养料调色）将缝填平，完工后用棉纱、布片将表面擦拭干净至不留残灰迹为止。精彩文档 实用标准文案7）成品保护：在进行其他作业时，注意保护墙面，不要磕碰和污染饰面。六、大面积推广措施1.从工序管理上控制装修施工工序交叉施工原则及措施：装修期间，各工序穿插多，相互牵制大，施工之前一定要确定各工序交叉顺序，绘制工序流程图。施工中各工序要相互协调配合，做好工序交接和成品保护，以使工程顺利进行，以免出现误工、返工现象。（1）装修与水电安装之间的交叉施工装修与水电通风安装之间的交叉施工，向来是工程施工中最尖锐的交叉矛盾，装修工作于水电安装交叉工作面大，内容复杂，如处理不当将出现相互制约、相互破坏的不利局面。土建与水电的交叉问题时一切交叉中的重点，必须重点解决，解决此矛盾的原则：1）水电暖安装进度必须服从总控进度计划，选择合理的穿插时机，要在统一的协调指挥下施工，使整个工程形成一盘棋。2）明确责任，做好交接手续，土建、水、电三方应建立联检会签制度，已解决施工中工序搭接相互配合的技术问题。3）建立固定的协调制度。4）一切从大局出发，互谅互让，装修要为水电通风安装创造条件。（2）装修各工序的交叉施工装修各工序相互影响和交叉感染时施工中难以调和的矛盾，由于各工种交叉频繁，对于成品和半成品，通常容易出现二次污染、损坏和丢失，这样势必影响工程进展和质量，增加额外费用，因此必须采取切实可行的成品保护措施：1）设专人负责成品保护工作；2）制定合理的施工顺序：制定每个房间（或部位）的施工工序流程，将土建、水电、通风、消防等各专业工序相互协调，排出一个房间（或部位）的工序流程表，各专业工序均按此流程进行施工，严禁违反施工程序的做法。3）做好工序标识工作：在施工过程中对受污染、破坏的成品、半成品标识“正在施工，注意保护”的标牌。4）采取护、包、盖、封保护。对成品和半成品采取“护、包、盖、封”的保护措施，对成品半成品进行保护，并由专门负责人经常巡视检查，发现有保护措施损坏的情况，要及时恢复。5）制定处罚制度，明确责任，对破坏成品的要按章进行处罚。6）工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。2.从施工项目质量控制阶段采取措施在工程的装饰中，为了加强对施工项目的质量控制，明确各施工阶段质量控制的重点，采取如下办法。（1）施工质量控制措施。在施工准备的范围内得到有效控制和在施工准备的内容上得到有效控制。精彩文档 实用标准文案（2）施工过程质量控制措施。具体措施是：工序交接有检查；质量预控有对策；施工项目有方案；技术措施有交底，图纸会审有记录；配制材料有试验；隐蔽工程有验收；设计变更有手续；质量处理有复查；成品保护有措施；行使质控有权利；质量文件有档案。（3）施工后质量控制措施。具体应项目的调整调试、竣工验收资料、初步验收与交付使用、成品保护、回访维修的过程中有强有力的保证措施。3.大面积推广工艺措施（亮点）（1）墙体门框边及大面铺钢板网防裂措施；（2）防止抹灰面面积太大容易开理解、空鼓，而采取每隔3—4m切缝措施；（3）对钢构防火涂料与抹灰面积玻璃丝布及外包铝塑板技术措施。（4）根据现场尺寸，对墙面砖进行电脑预排，确保对缝通顺、平直均匀。举例见图1-2-8。图1-2-8电梯厅墙面排砖图第六节卫生间施工策划一、工程概况（略）二、关于卫生间工程《建设标准强制性条文》及国家标准《建筑装饰装修工程质量验收规范》GB50210—20013.0.3建筑地面工程采用的材料应按设计要求和规范的规定选用，并应符合国家标准的规定；进场材料应有中文质量合格证明文件、规格、型号及性能检测报告，对重要材料应有复验报告。4.7.1建筑物内的公用厕所、盥洗室、浴室应符合下列规定：1.上述用房不应布置在餐厅、食品加工、食品储存、配电及变电等有严格卫生要求或防潮要求用房的直接上层；2.楼地面、楼面沟槽，管道穿楼板及楼板接墙面处应严密防水、防渗漏。3.0.6厕浴间和有防滑要求的建筑地面的板块应符合设计要求。3.0.15厕浴间、厨房和有排水要求的建筑地面面层浴相连接各面层的标高应符合设计要求。4.10.10厕浴间防水隔离层严禁渗漏，坡向应正确、排水通畅。8.3.4饰面砖粘贴必须牢固。三、实现规范、强制性条文的措施精彩文档 实用标准文案1.饰面砖的品种、规格、图案颜色和性能应符合设计要求。检验方法：观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告。2.饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。检验方法：检查产品合格证书、复验报告和隐蔽工程验收记录。3.饰面砖粘贴必须牢固4.满粘法施工的饰面砖工程应无空鼓、裂缝。检验方法：观察；用小锤轻击检查。5.饰面砖表面应平整、洁净、色泽一致，无裂痕和缺损。检验方法：观察。6.阴阳角处搭接方式、非砖块使用部位应符合设计要求。检验方法：观察。7.墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。检验方法：观察；尺量检查。8.饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计要求。检验方法：观察；尺量检查。9.有排水要求的部位营造所滴水线（槽）。滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求。检验方法：观察；用水平尺检查。四、检查验收标准饰面砖粘贴的允许偏差和检验方法应符合表1-2-42、表1-2-43的规定饰面砖粘贴的允许偏差和检验方法表1-2-42项次项目国家标准企业标准允许偏差（mm）允许偏差（mm）外墙面砖内墙面砖外墙面砖内墙面砖1立面垂直度32212表面平整度43323阴阳角方正33214接缝干线度32215接缝高低差10.50.80.36接缝宽度110.80.8板、块面层的允许偏差和检验方法表1-2-43精彩文档 实用标准文案项次项目国家标准企业标准允许偏差（mm）允许偏差（mm）板、陶瓷地砖面层、陶瓷锦砖面层、高级水磨石缸砖面层水磨石板块面层大理石面层和花岗岩面层板、陶瓷地砖面层、陶瓷锦砖面层、高级水磨石缸砖面层水磨石板块面层大理石面层和花岗岩面层1平面平整度2.04.03.01.01.53.02.00.82缝格平直3.03.03.02.02.02.02.01.53接缝高度差0.51.51.00.50.310.80.34踢脚线上口平直3.04.04.01.02.03.03.00.85板块间隙宽度2.02.02.02.01.51.51.50.8五、施工工艺装修期间，各工序穿插多，相互牵制大，施工之前一定要确定各工序交叉顺序，绘制工序流程图。施工中各工序要相互协调配合，做好工序交接和成品保护，以使工程顺利进行，以免出现误工、返工现象。卫生间装修施工工序如下：放线→顶棚龙骨→机电管线→墙、地面孔洞修整→地面防水→防水保护层→地面防滑砖→墙面瓷砖→天棚吊顶板安装→盥洗台饰面安装→镜面安装→卫生洁具→电气安装→五金配件→门油漆。（一）卫生间防水施工1.材料准备本工程选用优质环保型复合防水涂料（聚氨酯防水涂料），符合国家环保和检测标准。2.作业条件基层找平按1:3水泥砂浆完成，不空鼓、不起砂，达到一定强度。地面、墙面阴角处做好圆弧形。3.施工工艺流程（基层清理—涂刷防水涂膜—保护层）（1）基层清理将基层表面的尘土、砂粒、砂浆、硬块等物清理干净，对所破坏地面处进行找平修补。（2）涂膜防水层施工按照涂料的配合比配制基层处理剂。在正式涂刷前，先对上下水管根部、阴阳角处加纤维布进行涂刷，待干后，再大面积刷第一遍。等第一遍涂层终凝后（10h），再与第一遍垂直方向涂刷第二遍，以后按上述方法进行第三遍，第四遍，确保涂层达到厚度，厚度为1.2—1.5mm（或根据甲方和设计要求）。必要时在基层面上加铺无纺布。（3）闭水试验待防水层完全干后（涂刷后10h）进行48h闭水试验，确认不漏水后进行下道工序。4.质量标准（1）保证项目1）涂膜防水的品种、牌号及配合比，必须符合设计要求和有关规范要求，每批产品应附有出厂合格证。精彩文档 实用标准文案2）不允许出现空鼓、开裂、气泡、褶皱，粘接牢固。3）涂膜配合比准确，搅拌均匀。4）立管涂刷高度为200mm，淋浴立面高度为1800mm，洗手台面立面高度为1400mm，其他均为300mm。（2）基本项目1）涂刷方法、搭接、收头应符合施工规范要求。2）涂膜防水曾应涂刷均匀，不能有损伤，厚度不匀等缺陷5.成品保护（1）已涂刷好涂膜防水层，应及时采取保护措施，不能损坏，操作人员不能穿戴钉子鞋作业。（2）涂膜防水层施工后，采取必要封闭，待凝固后，即可做好防水砂浆保护层。（二）地面铺地砖1.施工工艺基层处理→抹底层砂浆→弹线→找规矩→铺砖、拔缝修整→勾缝→养护。2.施工方法（1）基层处理：先将混凝土楼面上的污物等清理干净，如基层有油污，应用10﹪的火碱水刷洗干净后，用清水冲洗碱液，并认真将板面的凹坑内的污物剔刷干净。（2）水泥砂浆打底：在清理好的基层上，浇水淹透，并撒素水泥面，用扫帚扫匀：从墙上500mm水平线下返至底灰上皮标高，抹灰饼：房间中每隔1m左右冲筋一道，用1:3水泥砂浆根据冲筋标高，将砂浆摊平、拍实并用小杆刮平，使其所铺设的砂浆与冲筋找平，再用大杆检查其平整度，用木杆子挫平。（3）找规矩、弹线：从房间纵横两个方向排好尺寸，根据确定好的砖数，在地面上弹出纵横两个方向的控制线，约每隔四块砖弹一条控制线，并严格控制方正和对称。（4）铺砖：铺设前，地砖应在前一天用水浸泡；铺设前，从门口开始，纵向先铺几行砖，找好规矩（位置及标高），以此拉筋，拉线，从里向外退着铺砖，每块砖要跟线，不足整块的应用在边角处。（5）勾缝：第二天用1:1水泥砂浆勾缝，要求勾缝密实、平滑，余灰清理干净。（6）养护：完工24h后，铺干锯末常温养护，7d后方可上人。（三）墙面瓷砖镶贴工程1.墙面砖施工要点（1）根据厂牌、型号、规格、色泽挑选面砖，不允许歪斜、空鼓、翘曲、缺棱、裂缝、掉角等缺陷，并且表面也不得有变色、起碱、污点、砂浆流痕和光泽受损处。（2）施工前应开箱检查进场的面砖，不同色泽面砖应分开堆放，按工程要求分层、分段、分部位使用材料。使用前以清水浸砖，捞出晾半干后方可使用。（3）采用横平竖直通缝式粘贴施工方法，面砖横竖缝宽须保证在1—1.5mm范围之内，还要求缝宽、缝直符合项目工程质量要求。（4）对于死角、拐角、管线穿过的部位，不允许用碎砖随意粘贴，要用整砖对缝吻合，墙面边缘的厚度应一致。对水池、镜框等部位的施工应从中心开始向两边分贴。精彩文档 实用标准文案（5）施工中发现面砖贴不牢固时应及时取下，添灰重贴，禁忌在砖口处塞灰，否则会产生空鼓。2.施工工艺基层清理→基层弹线→预排→作标志块→瓷砖镶贴→勾缝、打胶→饰面清理→成品保护→分项工程验收。3.技术措施（1）基层清理：对于混凝土墙面，要先凿毛，并用钢丝刷满刷一遍，再浇水湿润。对抹灰墙面表面的灰尘等污物清理干净并保持表面干燥。（2）弹线：根据设计要求弹出地面标高线，按照室内墙砖排牌方向弹出水平及垂直控制线。（3）预排：根据弹线对墙砖预排，如发现误差要及时调整。墙面如发现少于半块砖的部位要与相邻的墙砖进行调整。（4）做标志块：墙面磁砖排列为直缝。大面积铺贴前，先用废磁片做标准厚度块，用靠尺和水平尺确定水平度。这些标准厚度快，将作为粘贴磁砖厚度的依据，以便施工中随时检查表面的平整度。（5）垫底尺：根据计算好的最下一皮砖的上口标高，垫放好尺板作为第一皮砖上口的标准。底尺安放必须水平，摆实摆稳。（6）贴砖：用1:2的水泥砂浆粘贴瓷砖，粘贴时应从墙面的一端顺序向另一端粘贴。（7）勾缝：在墙砖贴好24h后进行勾缝处理，勾缝采用白水泥进行，擦缝密实即可。（8）清理：用棉纱对饰面进行清理，磁砖表面及砖缝部位要擦净。（9）成品保护：在进行其他作业时，注意保护墙面，不要磕碰和污染饰面。六、卫生间工程特点特点：1.墙砖和地砖对缝，小便斗、大便器分别居于砖中或缝中。地砖规格选用300×300，墙砖规格选用300×450.大便器间距图纸设计为1000mm，为了用地砖模数对应改为900mm，原预留洞需修改，重新凿洞增加费用。2.地漏居于地砖中，地漏居中的地砖有两种做法：（1）用于地砖相同材料定制地漏。（2）在砖中增加一块黑色小地砖，黑色与灰色形成鲜明对比。3.蹲台大便器与四周地面地砖做好一定坡度，便器与地面高低差不多超过3mm，根据便器规格考虑与此同时四周地面间做黑色条形镶边块材。4.卫生间门设通风百叶或通风孔。举例见图1-2-9。精彩文档 实用标准文案图1-2-9卫生间墙地砖铺贴第七节门扇施工策划一、工程概况（略）二、《建筑装饰装修工程质量验收规范》GB50210-2001强制性条文规定3.2.3建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。3.2.9建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐和防虫处理。5.1.11建筑外门窗的安装必须牢固，在砌体上安装门窗严禁用射钉固定。三、针对规范强制性条文的措施1.尽量选择有害物质含量低的材料品牌，并应要求供货方提供材料的合格检测报告。《建筑装饰装修工程质量验收规范》GB50210-2001规定进行有害物质含量复验的材料及项目，应在进场材料中抽样，并送有资质的检测单位进行复验。2.应认识到防火、防腐、防虫处理的重要性，严格按设计要求对材料进行处理。3.预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。建筑外门窗为推拉门窗时，推来门窗扇必须有防脱落措施。四、木门制作与安装1.木门制作要点制作前会同业主选择有一定生产规模和实力，并具有门生产许可证专业厂家进行考察，从厂家的质量管理体系、生产规模、产品质量确定生产厂家。生产厂家选定后，及时对厂家进行技术交底，根据设计图的要求，由厂家绘制相关的加工图。2.木门安装要点（1）工艺流程：检查洞口尺寸、位置→木门框安装→门框与洞口间填塞→门洞口抹灰→门扇安装→小五金的安装→验收。（2）门框的安装：1）主体结构完工后，复查洞口标高、尺寸；2）将门框临时固定在门洞口内相应位置；精彩文档 实用标准文案3）用吊线坠校正框的正、侧面垂直度，用水平尺校正框冒头的水平度。（3）门扇的安装：1）量出框口净尺寸，考虑留缝宽度。确定门扇的高、宽尺寸，先画出中间缝处的中线，再画出边线，并保证挺宽一致，四边画线；2）若门扇高、宽尺寸过大，则刨去多余部分。修刨时应先钜余头，再行修刨。门扇为双扇时，应先作叠高低缝，并以开启方向的右扇压左扇。3）若门扇高、宽尺寸过小，可在下边或装合页一边用胶盒钉子绑钉刨光的木条。钉帽砸扁，钉入木条内1—2mm。然后锯掉余头刨平。4）平开扇的底边，中悬扇的上下边，上悬扇的下边，下悬扇的上边等与框接触且容易发生摩擦的边，应刨成1mm斜面。5）试装门扇时，应先用木楔子塞在门扇的下边，然后再检查缝隙丁并注意窗楞和玻璃芯子平直对齐。合格后画出合页的位置线，剔槽装合页；6）门扇安装前应在门扇下口刷一底一度油漆，防止下口油漆漏刷；7）门扇上口应设置两个透气孔。图1-2-10门小五金的安装示意图（4）门小五金的安装（图1-2-10）1）所有小五金必须用木螺丝固定安装，严禁用钉子代替。使用木螺栓时，先用手锤钉入全长1/3，接着用螺丝刀拧入。当木门为硬木时，先钻孔径为木螺栓直径0.9倍的孔，孔深为木螺栓全长的2/3，然后再拧入木螺栓；2）铰链应安装上中下三个，上下铰链距门扇上下两端的距离为扇高的1/10，中间铰链偏上，且避开上下冒头。安装时应“固三挑二”，即铰链中轴分配为三段在门框，两端在门扇。安好后必须灵活。采用铁制4″×3″×2mm铰链及配套螺钉。3）门锁根据甲方选用类型，统一安装位置；4）门拉手应位于门扇中线以下，采用不锈钢门拉手，距地面1.05m。门插销位于门拉手正上方；5）门扇开启后易碰墙的门，为固定门扇应安装门吸；6）小五金应安装齐全，位置适宜，固定可靠。3.质量标准（1）主控项目：1）通过观察、检查材料进场验收记录和复验报告等方法，检验木门的木材品种、材质、等级、规格、尺寸、框扇的线型及人造夹板的甲醇含量符合设计要求。2）木门应采用烘干的木材，含水率应符合《建筑木门、木窗》JG/T122的规定。3）木门的防火、防腐、防虫处理应符合设计要求。精彩文档 实用标准文案4）木门的结合处和安装配件处不得有木节。木门窗如有允许限值以内的死节及直径较大的虫眼时，应用同一材质的木塞加胶填补。对于清漆制品，木塞的木纹和色泽应与制品一致。5）门框和厚度大于60mm的门应用双榫连接。榫槽应采用胶料严密嵌合，并应用胶楔加紧。6）胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板。制作胶合板门、纤维板门时，边框和横楞应在同一平面上，面层、边框及横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔，透气孔应通畅。7）木门的品种、类型、规格、开启方向、安装位置及连接方式符合设计要求。8）门框的安装必须牢固。预埋木砖的防腐处理、木门框固定的数量、位置及固定方法应满足使用要求。9）木门扇必须安装牢固，并应开关灵活，关闭严密，无倒翘。10）木门配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。（2）一般项目：1）木门表面应洁净，不得有刨痕、锤印。2）木门的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整。3）木门上槽、孔应边缘整齐，无毛刺。4）木门与墙体缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门（或门框）与砌体间的空隙应填充保温材料。5）门制作的允许偏差和检验方法应符合表1-2-45的规定门制作的允许偏差和检验方法表1-2-45项次项目构件名称允许偏差检验方法国家标准项目标准1翘曲框32将框、扇平放在检查平台上扇222对角线长度差框、扇32用钢尺检查，框量裁口里角、扇量外角3表面平整度扇22用1m靠尺和塞尺检查4高度、宽度框0；-20；-1用钢尺检查，框量裁口里角、扇量外角扇+2；0+1；05裁口、线条结合处高度差框、扇10.5用钢直尺和塞尺检查6相临棂子两端间距扇21用钢直尺检查6）木门安装的留缝限值、允许偏差和检验方法应符合表1-2-46的规定。木门安装的留缝限值、允许偏差和检验方法表1-2-46项次项目留缝限值（mm）允许偏差（mm）检验方法国家标准项目标准国家标准项目标准1门窗槽口对角线长度差——32用钢尺检查2门框的下、侧面垂直度——21用1m垂直检测尺检查3框与扇、扇与扇接缝高低差——21用钢直尺和塞尺检查续表项次项目留缝限值（mm）允许偏差（mm）检验方法精彩文档 实用标准文案国家标准项目标准国家标准项目标准4门窗对口缝1-2.51.5-2——用塞尺检查5工业厂房对扇大门对口缝2-5———6门扇与上框间留缝1-21-1.5——7门扇与侧框间留缝1-2.51-1.5——8窗扇与下框间留缝2-32-2.5——9门扇与下框间留缝3-53-4——10双扇门内外框间距——用钢尺检查11无下框时门窗与地面间留缝外门4-75-6——用塞尺检查内门5-86-7——卫生间门8-128-10——厂房大门10-20———4.验收资料（1）检验批划分：同一品种、类型和规格的木门每100樘应划为一个验收批。现场根据实际工程量，与监理单位一同划分检验批，确定。（2）技术资料检查：1）出厂合格证，人造板门甲醇含量检测报告；2）连接点、填塞情况的隐蔽验收记录；3）检验批验收记录。5.成品保护（1）安装过程中，须采取防水防潮措施。在雨季或湿度大的地区应及时油漆门窗。（2）调整修理门时不能硬撬，以免损坏门窗和小五金。（3）安装工具应轻拿轻放，以免损坏成品。（4）已装门框的洞口，不得再做运料通道，如必须用作运料通道时，必须做好保护措施。五、铝合金门安装1.工艺流程画线定位→铝合金披水安装→防腐处理→铝合金门的安装就位→铝合金门的固定→门框与墙体间隙间的处理→门扇及门玻璃的安装→安装五金配件。（1）画线定位：1）根据设计图纸中门的安装位置、尺寸和标高，依据门中线向两边量出门边线。若为多层或高层建筑时，以顶层门边线为准，用线坠或经纬仅将门外线下引，并在各层门口处画线标记，对个别不直的口边应剔凿处理。2）门的水平位置应以楼层室内+0.50m的水平线为准。（2）铝合金披水安装：、按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。（3）防腐处理：精彩文档 实用标准文案1）门框四周外表面的防腐处理设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门表面接触，产生电化学反应，腐蚀铝合金门窗。2）安装铝合金门时，如果采用连接铁件固定，则连接条件，固定件等安装用金属零件最好用不锈钢件。否则必须进行防腐处理，以免产生电化学放映，腐蚀铝合金门。（4）铝合金门的安装就位：根据划好的门定位线，安装铝合金门框。并及时调整好门框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。（5）铝合金门的固定：1）当墙体上预埋有铁件时，可直接把铝合金门的铁脚直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。2）当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门的铁脚固定到墙上。3）当墙体上没有预埋铁件时，也可用电钻在墙上打80mm深、直径为6mm的孔，用L形80mm×50mm的直径6mm钢筋。在长的一端粘涂108胶水泥浆，然后打入孔中。待108胶水泥浆终凝后，再将铝合金门的铁脚与埋置的钢筋焊牢。（6）门框与墙体间缝隙间的处理：1）铝合金门安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门框与墙体之间的缝隙。2）如果设计未要求时，可采用弹性保温材料或玻璃棉毡条分层填塞缝隙，外表面留5—8mm深槽口填嵌嵌缝油膏或密封胶。（7）门扇及门玻璃的安装：1）门扇和门玻璃应在洞口墙体表面装饰完工验收后安装。2）推拉门在门框安装固定后，将配好玻璃的门扇整体安入框内滑槽，调整好与扇的缝隙即可。3）平开门在门框与门扇组装完成、并与墙体安装固定后再安玻璃，即先调整好框与扇的缝隙，再将玻璃安入扇并调整好位置，最后镶嵌密封条及密封胶。4）地弹簧门应在门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起入框就位，调整好框扇缝隙，最后填嵌门扇玻璃的密封条及密封胶。（8）安装五金配件：五金配件与门连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。2.质量标准（1）主控项目：1）金属门的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门的型材壁厚应符合设计要求。金属门的防腐处理剂及嵌缝、密封处理应符合设计要求。2）金属门必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门扇必须由防脱落措施。3）金属门配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。精彩文档 实用标准文案（2）一般项目：1）金属门表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤，漆膜或保护层应连续。2）铝合金门的推拉门扇开关力应不大于100N。3）金属门框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。4）金属门扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。5）有排水孔的金屑门，排水孔应畅通，位置和数量应符合设计要求。铝合金门安装的允许偏差和检验方法应符合表1-2-47的规定。铝合金门安装的允许偏差和检验方法表1-2-47项次项目允许偏差（mm）检验方法国家标准项目标准1门槽口宽度、高度≤1500mm1.51.5用钢尺检查＞1500mm222门槽口对角线长度差≤2000mm33用钢尺检查＞2000mm443门框的正、侧面垂直度2.52用垂直检测尺检查4门横框的水平度22用1m水平尺和塞尺检查5门横框标高54用钢尺检查6门竖向偏离中心54用钢尺检查7双层门内外框间距44用钢尺检查8推拉门扇与框搭接量1.51.5用钢直尺检查3.验收资料（1）检验批划分：同一品种、类型和贵和的塑料门每100樘应划为一个验收批。现场根据实际工程量，和监理单位一起确定验收批数量。（2）技术资料检查：1）铝合金门的设计图纸和变更洽商。2）门的出厂合格证，抗风压、空气渗透、雨水渗透性能检测报告。3）固定点、填塞情况的隐蔽验收记录。4）检验批验收记录。4.成品保护（1）铝合金门装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸盒塑料薄膜封贴包扎好，再进行门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染损坏铝合金门表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。（2）应采取措施，防止焊接作业时电焊火花损坏周围的铝合金门型材、玻璃等材料。（3）严禁在安装好的铝合金门上安放脚手架，悬挂重物。经常出入的门洞口，应及时保护好门框，严禁施工人员踩踏铝合金门，严禁施工人员碰擦铝合金门。精彩文档 实用标准文案（4）交工前撕去保护胶纸时，要轻轻剥离，不得划破、剥花铝合金表面氧化膜。六、特种门的制作与安装1.防火门、电动门的制作要点（1）制作前会同业主选择经有关部门许可，具有有效生产许可证的专业生产厂家。（2）生产厂家选定后，及时对厂家进行技术交底，根据设计图的要求，由厂家绘制相关的加工图。（3）对制作好的成品，应提供各项性能检验报告，合格后方可进场安装。2.防火门安装要点（1）工艺流程：检查洞口尺寸、位置、预埋件→安装→门框与洞口间填塞→小五金安装→验收。（2）施工工艺；1）检查洞口尺寸、位置、预埋件：安装前根据设计要求，和室内50线，确定门的安装位置，并检查预埋件的位置情况。2）安装：防火门门框、门扇同时安装，安装时先用木楔子临时固定，再用水平尺、靠尺将门位置调整准确；然后将门的连接件与预埋件焊接。连接点距门角为150-200mm，间距不大于600mm，且每边不少于2个，连接后办理隐蔽验收。3）门框与洞口间填塞：门窗框安装固定后，用水泥砂浆把门框的后部填塞密实。4）小五金安装要求同木门。3.电动门安装要点（1）工艺流程：地面导轨安装→安装横梁→将机箱固定在横梁→安装门扇→调试。（2）施工工艺：1）地面导轨安装：铝合金电动门和全玻璃电动门地面上装有导向性下轨道。埋轨道时注意与地坪的面层材料的标高保持一致。2）安装横梁：电动门上部机箱层主梁时安装中的重要环节。由于机箱内装有机械及电控装置，因此对支撑横梁的土建支撑结构有一定的强度及稳定性要求。3）固定机箱：将厂方生产的机箱仔细固定在横梁上。4）安装门扇：安装门扇，便门扇滑动平稳、润滑。5）调试：接通电源，调整微波传感器和控制箱，使其达到最佳工作状态。一旦调整正常后，不得任意变动各种旋转位置，以免出现故障。4.质量标准（1）主控项目：1）特种门的质量和各项性能应符合设计要求。2）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。3）特种门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。精彩文档 实用标准文案4）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。（2）一般项目：1）特种门的表面装饰应符合设计要求。2）特种门的表面应洁净，无划痕、碰伤。3）推拉电动门安装的留缝限值、允许偏差和检验方法应符合表1-2-48的规定。推拉电动门安装的留缝限值、允许偏差和检验方法表1-2-48项次项目允许偏差（mm）检验方法国家标准项目标准1门槽口宽度、高度≤1500mm1.51.0用钢尺检查＞1500mm222门槽口对角线长度差≤2000mm22用钢尺检查＞2000mm2.52.03门框的正、侧面垂直度11用1m水平尺和塞尺检查4门构件装配间隙0.30.3用塞尺检查5门梁导轨平行度01用1m水平尺和塞尺检查6下导轨与门梁导轨平行度1.51.5用钢尺检查7门扇与侧框间留缝1.2-1.81.2-1.9用塞尺检查8门扇对口缝1.2-1.81.2-1.8用塞尺检查4）推拉电动门的感应时间限值和检验方法应符合表1-2-49的规定：推拉电动门的感应时间限值和检验方法表1-2-49项次项目感应时间限值（S）检验方法1开门响应时间≤0.5用秒表检查2堵门保护延时16-20用秒表检查3门扇全开启后保持时间13-17用秒表检查5.验收资料（1）检验批划分：同一品种、类型和规格的门每100樘应划为一个验收批。现场根据实际工程量，和监理单位一起确定验收批数量。（2）技术资料检查：1）生产厂家防火门的生产许可证。2）门的出厂合格证，防火的性能检测报告。3）连接点、填塞情况的隐蔽验收记录。4）检验批验收记录。6.成品保护（1）防火门临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前，不得破坏门表面的成品材料。（2）应采取措施，防止焊接作业时电焊火花损坏周围材料。精彩文档 实用标准文案（3）安装完毕的门洞口不能再做施工运料通道。如必须使用时，应采取防护措施。七、门扇玻璃安装1.安装要点（1）工艺流程：清理门框→量尺寸→下料→裁割→安装。（2）操作工艺：1）门玻璃安装顺序，一般先按外门，后按内门，先西北后东南的顺序安装，也可同时进行安装。2）玻璃安装前应清理裁口，接着把玻璃推铺平整、压实。3）木门玻璃推平、压实后，四边分别钉上钉子，钉子间距150-200mm，每边不少于2个钉子。4）铝合金框扇玻璃安装前，应清除铝合金框的槽口内所有灰渣、杂物等，畅通排水孔。在框口下边槽口放入橡胶垫块，以免玻璃直接与铝合金框接触。安装玻璃时，使玻璃在框口内准确就位，玻璃安装在凹槽内，内外侧间隙应相等。5）玻璃安装后，应进行清理，将油灰、钉子、钢丝卡及木压条等随即清理干净，关好门。2.质量标准（1）主控项目1）玻璃的品种、规格、尺寸、色彩、图案和涂膜朝向应符合设计要求。单块玻璃大于1.5㎡时应使用安全玻璃。2）门玻璃裁割尺寸应正确。安装后的玻璃应牢固，不得有裂纹、损伤和松动。3）玻璃的安装方法应符合设计要求，固定玻璃的钉子或钢丝卡的数量、规格应保证玻璃安装牢固。4）镶钉木压条接触玻璃处，应与裁口边缘平齐。木压条应互相紧密连接，并与裁口边缘粘结牢固、接缝平齐。5）密封条与玻璃、玻璃槽口的接触应紧密、平整。密封胶与玻璃、玻璃槽口的边缘应粘结牢同、接缝平齐。6）带密封条的玻璃压条，其密封条必须与玻璃全部贴紧,压条与型材之间无明显缝隙，压条接缝应不大于0.5mm。（2）一般项目1）玻璃表面应洁净，不得有腻子、密封胶、涂料等污溃。中空玻璃内外表面均应洁净，玻璃中层内不得有灰尘和水蒸气。2）玻璃不应直接接触型材。单面镀膜层及磨砂面应朝向室内。中空玻璃的单面镀膜玻璃应在最外层，镀膜层应朝向室内。3）腻子应填抹饱满、粘结牢固；泥沼边缘与裁口应平齐。固定玻璃的卡子不应在腻子表面显露。3.成品保护精彩文档 实用标准文案（1）已安装好的门窗玻璃，必须设专人负责看管维护，按时开关门窗，尤其在大风天气，更应该注意，以防玻璃的损坏。（2）门窗玻璃安装完，应随手挂好风钩或插上插销，以防刮风损坏玻璃。（3）对面积较大、造价昂贵的玻璃，宜在该项工程交工验收前安装．若提前安装．应采取保护措施，以防损伤玻璃。（4）安装玻璃时，操作人员要加强对门口抹灰等项目的成品保护。八、策划重点和亮点1.严格执行各项施工工艺及验收规范，强调控制。2.门上五金配件品牌、材质、大小配套应保持一致，杜绝混用。3.铰链、门锁、闭门器、拉手、插销安装方式及位置必须保持一致。4.玻璃材质、规格应与设计保持一致。5.各类门框与不同材质墙面、地面接缝处理密实、整洁、得当，厕所门框采用与地面同质石材外包，接缝打胶，防腐。6.各类门型先制作样板，验收后方大量推广，且应与样板保持一致。7.加强成品保护意识。第八节车道施工策划一、工程概况（略）二、《建筑装饰装修工程质量验收规范》GB50210-2001强制性条文规定3.2.3建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。4.1.12外墙和顶棚的抹灰层与基层之间及各抹灰层之间必须粘结牢固。8.3.4饰面砖粘贴必须牢固。12.5.6护栏高度、栏杆间距、安装位置必须符合设计要求，护栏安装必须牢固。三、针对规范强制性条文的措施1.尽量选择有害物质含量低的材料晶牌，并应要求供货方提供材料的合格检测报告。规定需进行有害物质含量复验的材料及项日，应在进场材料中抽样，并送有资质的检测单位进行复检、2.抹灰前，基层表面的尘埃、疏松物、隔离剂和油滞应清理干净；表面光滑的基层，抹灰前应作毛化处理；不同材料基体交接处表面的抹灰层容易开裂，应采取加强措施，基层表面的含水率应适宜，如基层表面干燥，砂浆中的水分很快被基层吸收，将会影响砂浆的粘结力；一次抹灰不应过厚，干缩率较大会影响抹灰层与基层粘结牢固。3.结合《外墙饰面砖工程施工及验收规程》JGJ126中有关设计、材料和施工的要求；位于寒冷地区的外墙饰面砖工程，应严格控制饰面砖的含水率；严格控制用于粘贴饰面砖的水泥质量，"用于粘贴饰面砖的水泥规格应符合《外墙饰面砖工程及验收规程》JGJ126的规定。4.护栏设计应严格执行有关规范，不能为了美观而遗留安全隐患；施工单位应严格按设计文件施工，任何变更均应经过设计单位书面认可。四、施工工艺（一）斩假石饰面施工精彩文档 实用标准文案1.操作工艺工艺流程：基层处理→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→抹面层石渣→浇水养护→弹线→剁石。（1）基层处理：首先将凸出墙面的混凝土剔平，对大模施工的混凝土墙面应凿毛，并用钢丝刷满刷一遍，再浇水湿润。然后用1：1水泥细砂浆内掺801胶，喷或用笤帚把砂浆甩到墙上，其甩点要均匀，终凝后浇水养护，直至水泥砂浆疙瘩全部粘到混凝土光面上，并有较高的强度（用手掰不动）为止。（2）吊垂直、套方、找规矩、贴灰饼：根据设计图纸的要求，把设计需要做斩假石的面、柱面中心线和四周大角，用线坠吊垂直线，贴灰饼找直。横线则以+50Cm标高线交圈控制。每层打底时则以此灰饼作为基准点进行冲筋、套方、找规矩、贴灰饼，以便控铡底层灰，做到横平竖直。同时要注意找好突出檐口及台阶等饰面的流水坡度。（3）抹底层砂浆：结构面提前浇水湿润，先刷一道掺水801浇水你塑胶，紧跟着按事先冲好的筋分层分遍抹1:3水泥砂浆，第一遍厚度宜为5mm，抹后用笤帚扫毛；待第一遍六至七成干时，即可抹第二遍，厚度宜为6-8mm，并与筋抹平，用抹子压实，刮杠找平；搓毛，墙面阴阳角要垂直方正。终凝后浇水养护。（4）抹面层石渣（石渣为粒径1-3mm石英砂）：根据设计图纸的要求在底子灰上弹好分格线，当设计无要求时，也要适当分格。首先将墙、柱等底子灰浇水湿润，然后用素水泥膏把分格线条贴好。待分格条有一定强度后，便可抹面层石渣，线抹一层素水泥浆随即抹面层，面层用1:1.25（体积比）水泥石渣浆，厚度为10mm左右。然后用铁抹子横竖反复压几遍直至赶平压实，边角无空隙。随即用软毛刷蘸水把表面水泥浆刷掉，使露出的石渣均匀一致。面层抹完后约隔24h浇水养护。（5）剁石：抹好后，常温（15-30℃），约2-3d后可开始试剁，在气温较低时（5-15℃）抹好后隔4-5d可开始试剁，如经试剁石子不脱落便可正式剁。为了保证棱角完整无缺，使斩假石有真石感，可在墙胆、柱子等边楞处，宜横剁出边条或留出15-20mm的边条不剁。为保证剁纹垂直和平行，可在分格内划垂直控制线，或在台阶上划平行垂直线，控制剁纹，保持与边线平行。剁石时用力要一致，垂直于大面，顺着一个方向剁，以保持剁纹均匀。一般剁石的深度以石渣剁掉1/3比较适宜，使剁成的假石美观大方。2.质量标准（1）主控项目：1）斩假石所用材料的品种、质量、颜色、图案，必须符合设计要求和现行标准的规定。2）抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层、空鼓和裂缝等缺陷。（2）一般项目：1）表面：剁纹均匀顺直、深浅一致，颜色一致，无漏剁处。阳角处横剁或留出不剁的边应宽窄一致，楞角无损坏。2）分格缝：宽度和深度均匀一致，条（缝）平整光滑，楞角整齐，横平竖直、通顺。3）滴水线（槽）：室外汽车坡道外墙底部设置石材滴水线，流水坡向正确，滴水线顺直，滴水槽宽度、深度均不小于10mm，整齐一致。斩假石允许偏差项目见表1-2-50。精彩文档 实用标准文案斩假石允许偏差项目表l-2-50项目允许偏差（mm）检验方法国家标准项目标准1.立面垂直43用2m托线板检查2.表面平整33用2m靠尺和楔形塞尺检查3.阴、阳角垂直33用2m托线板检查4.阴、阳角方正33用2m方尺和楔形塞尺检查5.墙裙、勒脚上口平直33用5m小线盒尺量检查6.分格条平直33用5m小线盒尺量检查3.验收资料（1）检验批划分：相同材料、工艺和施工条件的室外装饰抹灰工程每50-100rn2应划为一个检验批，不足500m2也应划为一个检验批。（2）资料：1）水泥出厂证明和试验报告；石渣产品合格证。2）砂子材质证明，胶粘剂和矿物颜料的出厂合格证。3）隐蔽工程验收记录。4）施工记录。4.成品保护（1）认真贯彻合理的施工顺序，少数工种（水电、通风、设备安装等）应做在前面，防止损坏面层和成品。（2）各抹灰层在凝结前应防止快干、暴晒、水冲、撞击和振动。（3）拆除架子时注意不要碰坏墙面和棱角。（4）防止水泥浆及油质液体污染假石，以保持假石清洁和颜色一致。（5）凡有楞角部位应用木板保护。（二）石材饰面施工（青石板、毛面石板）1.施工工艺（1）工艺流程：清扫整理基层地面_水泥砂浆找平一定标高、弹线选料→板材浸水湿润→安装标准块→摊铺水泥砂浆→铺贴石材→灌缝→清洁→养护。（2）基层处理要干净，高低不平处要先凿平和修补，基层应清洁，不能有砂浆、尤其是白灰砂浆灰、油渍等，并用水湿润地面。（3）基层处理完后，用1：3水泥砂浆找平，并按l：100放坡，最低处30mm厚（4）弹出+50cm标高控制线及标准块安装十字线。（5）石材标准块按要求浸水湿润后，将标准块安放在十字线交点，对角安装。（6）铺装操作时要每行依次挂线，石材必须浸水湿润，阴干后擦净背面。（7）石材地面铺装后的养护十分重要，安装24h后必须洒水养护，铺巾完后覆盖锯末养护。铺贴完成后，2～3d内不得上人。（8）注意找好突出部分及排水沟的流水坡度。（9）车道与门庭、车道与车道之间变形缝，采用不锈钢面层做法，与青石板接缝严密。（10）车道两侧按设计要求放坡、铺砖，形成排水沟。铺砖尺寸见排砖图。精彩文档 实用标准文案（11）人地下室坡道地面与室外坡道同质，采用600mm×600mm青石板，墙面、顶棚采用乳胶漆。2.质量要求（1）主控项目1）饰面板的品种、规格、颜色和性能应符合设计要求。2）饰面板孔、槽的数量、位置和尺寸应符合设计要求。（2）一般项目1）饰面板表面应平整、洁净、色泽一致，无裂痕和缺损。石材表面应无泛碱等污染。2）饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致。3）采用湿作业法施工的饰面板工程，石材背面应进行泛碱处理。饰面板与基体之间的灌注材料应饱满、密实。4）饰面板上的空洞应套割吻合，边缘应整齐。5）饰面板安装的允许偏差和检验方法应符合表1-2-51的规定：饰面板安装的允许偏差和检验方法表l-2-51项目允许偏差（mm）检验方法国家标准项目标准1.表面平整度21.5用2m塞尺和靠尺检查2.接缝直线度22拉5m线，不足5m拉通线，用钢直尺检查3.墙裙、勒脚上口直线度22拉5m线，不足5m拉通线，用钢直尺检查4.接缝高低差0.50.5用钢直尺和塞尺检查5.接缝宽度11用钢直尺检查3.验收资料（1）检验批划分：相同材料、工艺和施工条件的室外饰面板（砖）工程没500-1000㎡应划分为一个检验批，不足500㎡也应划分为一个检验批。（2）资料：1）饰面板（砖）工程的施工图、设计说明及其他设计文件。2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告。3）隐敞工程验收记录。4）施工记录。4.成品保护（1）安装24h后必须洒水养护，铺贴完后覆盖锯末养护。（2）铺贴完成后，2～3d不得上人。（三）护栏及扶手施工1.扶手制作与安装工艺流程：找位与画线→弯头配置→连接预装→固定。精彩文档 实用标准文案1）定位与画线：安装扶手的同定件，位置、标高、坡度、找位校正后弹出扶手纵向中心线。按设计扶手构造，根据折弯位置、角度，画出折弯或隔角线。2）弯头配置：按栏板或栏杆顶面的斜度，配好起步、弯折、端部弯头。3）连接预装：预装扶手由下而上进行，进行分段预装连接。金属扶手的接长均应采用焊接，焊接后，须将焊口处打磨修平而后抛光。4）固定：分段预装检查无误，进行扶手与栏杆（栏板）固定。2.玻璃栏板安装工艺流程：栏板扶手→栏板玻璃→底盘。1）扶手栏板：扶手两端的同定可预先在主体结构上埋设铁件，然后将扶手与预埋件焊接，也可采用膨胀螺栓铆固铁件，再将扶手与连接件紧固。2）栏板玻璃：栏板玻璃与扶手立杆采用专用连接件连接，连接后接缝位置注入密封胶。3.质量要求（1）主控项日：1）护栏和扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求。2）护栏和扶手的造型、尺寸及安装位置应符合设计要求。3）护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。4）护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。5）护栏玻璃应使用公称厚度不小于12mm的钢化玻璃或钢化夹层玻璃。当护栏一侧距楼地面高度为5m及以上时，应使用钢化夹层玻璃。（2）一般项目：1）护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。2）护栏和扶手安装的允许偏差和检验方法应符合表l-2-52的规定：护栏和扶手安装的允许偏差和检验方法表l-2-52项目允许偏差（mm）检验方法国家标准项目标准1.栏杆垂直度32用1m垂直检测尺检查2.栏杆间距32用钢直尺检查3.扶手直线度43拉通线，用钢直尺检查4.扶手高度33用钢直尺检查4.验收资料（1）检验批划分：同类制品每50间（处）划分为一个检验批。不足50间（处）也应划分为一个检验批，（2）资料1）施工图、设计说明及其他设计文件。2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告。3）隐敞工程验收记录。4）施工记录。精彩文档 实用标准文案5.成品保护（1）安装好的玻璃护栏应在玻璃表面涂刷醒目的图案或警示标识，以免因不注意而碰撞到玻璃护栏。（2）安装好的扶手应用泡沫塑料等柔软物包好、裹严，防止破坏、划伤表面。（3）禁止以玻璃护栏及扶手作为支架，不允许攀登玻璃护栏及扶手。图1-2-11踏步阴角排水示意图五、策划重点和亮点1.室外台阶设计引脚自排水系统。在踏步阴角部位定制弧形石材，制作小排水沟，使踏步上雨水能够顺利通过此排水沟流入车道排水沟内，防止雨水积聚（图1-2-11）。2.电脑排砖，各类石材面层接缝对齐（图1-2-12）。3.栏杆、扶手安装顺直、牢固。六、施工注意事项应特别注意车道与主体结构之间变形控制的处理，防止因沉降不均而造成的渗漏、开裂现象。图1-2-12接缝示意图第九节幕墙施工策划精彩文档 实用标准文案一、工程概况（略）二、相关规范、强制性条文本幕墙风压变形性能（GB/T15225-94）达V级；雨水渗漏性能（GB/T15225-94）达IV级；空气渗透性能（GB7T15225—94）达Ⅲ级；平面内变形性能（JBJ102-03）达V级；隔声性能（GB/T15225—94）达Ⅳ级。前三项为“三性”。《民用建筑外保温系统及外墙装饰防火暂行规定》第五条幕墙式建筑应符合下列规定：（一）建筑高度大于等于24m时，保温材料的燃烧性能应为A级。（二）建筑高度小于24m时，保温材料的燃烧性能应为A级或B1级。其中，当采用B1级保温材料时，每层应设置水平防火隔离带。（三）保温材料应采用不燃材料做防护层。防护层应将保温材料完全覆盖。防护层厚度不应小于3mm。（四）采用金属、石材等非透明幕墙就够的建筑，应设置基层墙体，其耐火极限应符合现行防火规范关于外墙耐火极限的有关规定；玻璃幕墙的窗间墙、窗槛墙、裙墙的耐火极限和防火构造应符合现行防火规范关于建筑幕墙的有关规定。（五）基层墙体内部空腔及建筑幕墙与基层墙体、窗间墙、窗槛墙及裙墙之间的空间，应在每层楼板处采用防火封堵材料封堵。第六条按本规定需设置防火隔离带时，应沿楼板位置设置宽度不小于300mm的A级保温材料。防火隔离带与墙面应进行全面积粘贴。第七条建筑外墙的装饰层，除采用涂料外，应采用不燃材料。当建筑外墙采用可燃保温材料时，不宜采用着火后易脱落的瓷砖等材料。《建筑装饰装修工程质量验收规范》GB50210—2001强制性条文：8.2.4饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求，饰面板安装必须牢固。9.1.8隐框、半隐框幕墙所采用的结构粘线材料必须是中性硅酮结构密封胶，其性能必须符合《建筑用硅酮结构密封胶》GB16776的规定；硅酮结构密封胶必须在有效期内使用。9.1.13主体结构与幕墙连接的各处预埋件，其数量、规格、位置和防腐处理必须符合设计要求。9.1.14幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙板的安装必须符合设计要求，安装必须牢固。三、实现规范、强制性条文的措施1.饰面板工程的预埋件、后置埋件、连接件的施工按施工技术方案施工，必须符合设计要求；后置埋件必须进行现场拉拔强度检测。检测结果必须符合设计要求。2.结构胶必须通过国家认可，年检合格，施工必须在有效期内。3.结合《玻璃幕墙工程技术规范》JGJ102和《金属与石材幕墙工程技术规范》JGJ133中有关设计、材料和施工的要求。针对9.1.14强制性条文：同8.2.4强制性措施。四、检查验收标准精彩文档 实用标准文案幕墙垂直度：规范允许偏差20mm，项目允许偏差18mm；幕墙平面度：规范允许偏差2.5mm，项目允许偏差2mm；阳角方正：规范允许偏差2mm，项目允许偏差1.5mm。五、施工工艺1.预埋件安装（1）检查预埋件1）检查预埋件的品种；规格、数量应与该工程设计要求相符合并有合格证书；2）抽查预埋件的外形尺寸和焊缝质量；焊接应牢固、焊缝应饱满、无裂纹、夹渣、气泡等缺陷。平板预埋件焊缝高度应等于或大于0.6d（d为锚筋直径）。3）槽形预埋件应检查槽内泡沫条填充是否完好。4）案楼层需要的预埋件品种、规格、数量进行配置。（2）预埋件的定位1）按工程预埋件安装点位图的位置、品种、数量要求进行埋设。2）预埋件的定位偏差应符合下列要求：预埋件的标高偏差不大于10mm，预埋件的轴线与幕墙轴线的偏差前后不大于10mm，左右偏差不大于20mm。（3）预埋件的固定（关键工序、质量控制点）预埋件定位后，用钢丝把预埋件上锚筋与主体结构的钢筋捆绑牢固（或焊接牢固）。定位后埋件表面与模板表面应紧密贴合。（4）混凝土浇筑、清理预埋件混凝土浇筑、捣固时，注意防止预埋件的位移和模板分离。清理粘附在预埋件外表面上混凝土，露出其表面。（5）检查预埋件的标高偏差不大于10mm，预埋件的轴线与幕墙轴线的偏差前后不大于10mm，左右偏差不大于20mm（注：用线锤或激光设备检查各楼层预埋件的相互的位置偏差）。2.施工测量放线按每个单位幕墙设置垂直、水平方向的控制线并做好标识。严格控制测量误差，垂直方向偏差不大于15mm，水平方向偏差不大于5mm，中心位移不大于3mm，测量必须经过反复检验、核实，确保准确无误，并做好标识。注意：此过程中必须保持标高、轴线的统一及唯一性。3.加工制作施工工艺框架制作按设计图纸和料单检查框料尺寸。按设计图纸将连接片、框料组锚成框。检查：按图纸检查首件框架尺寸及偏差。首检合格后方可批量制作。框架尺寸允许偏差见表1-2-53。精彩文档 实用标准文案框架尺寸允许偏差（单位：mm）表l-2-53序号项目尺寸范围允许偏差检测方法1.框架下料尺寸±0.5用2m托线板检查2槽口（长宽）尺寸≤2000＞2000±0.5±2.0用2m靠尺和楔形塞尺检查3构件对边尺寸差≤2000＞2000≤1.5≤2.5用2m托线板检查4构件对角线尺寸差≤2000＞2000≤2.5≤3.0用2m方尺和楔形塞尺检查5装配间隙≤0.4用5m小线盒尺量检查6同一平面度差≤0.4用5m小线盒尺量检查检查：在框架批量生产中，按设计图纸检查框架尺寸及允许偏差。4.转接件的安装工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对照竖梁垂线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。主要掌握了解，主导分格与调整分格的关系，对转角收口位连接件（包括某些特殊转接件）要弄清楚设计意图并保证满足以后施工。5.龙骨安装（1）竖龙骨的定位安装1）熟悉图纸的过程是对整个工程的了解，在施工前对施工面的图纸作出全面了解，弄清整个位置的主导尺寸，收口位置尺寸、转角、收口的处理方式，以及整个建筑设计的风格，并对整个施工组织设计有明确的认识，对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法、方案。2）在施工现场打准所开线的部位，并对其周围的环境进行了解，对照图纸将转角位、轴线位、变高变截面的位置一一对照以保证放线时准确无误。3）找出所有的定位点，对定位点调整固定。对定位点的调整固定要求：①定位点误差必须足够小。②所用固定点材料应明显塑性变化。③固定必须牢固、稳定。复核水平度。从定位点拉水平线，水平线用20号铁线拉直用花篮螺栓紧固拉紧，铁线一定要要拉紧，有时或采用多个花篮紧固拉紧的方法。在拉水平线之前要求对水平线进行复核，误差一定要小于1mm。在水平线拉好后，为防止出现误差，要求对拉好的水平线进行水平度的复核，复核时一定要将铁线调至水平状态，必要时可在中间加辅助支点，以避免铁线下挠。进行水平分割：水平线拉好调整后，进行水平分割。水平分割确定后，根据水平分割吊垂直线。高层、超高层是采用经纬仪配合吊线。固定垂直线，为了防止受外界力的影响在调整好的垂直线要进行固定；固定时要固定稳、准，同时避免外界冲力对其的影响，同时，要注意对所放线的保护，有条件的对固定完毕的垂直线用经纬仪重新校正。精彩文档 实用标准文案（2）横型材的安装横梁安装包括三个部分：一是横梁角码安装；二是横梁防震垫圈安装；三是横梁安装，而部分是通过不锈钢螺栓穿透竖梁（钻孔）一次固定而成。6.玻璃板块的安装（1）施工准备：由于板块安装在整个安装中是最后的成品环节，在施工前要做好充分的准备工作，准备工作包括人员准备、材料准备、施工现场准备，在安排计划时首先根据实际情况及工程进度计划要求排好人员，一般情况下每组安排4-5人，中空夹胶等玻璃板块安装时，可安排6人／组，安排时要注意新旧搭配，保证正常施工及以老带新的原则，材料，工器具准备是要检查施工工作面的玻璃板块是否到场，或是否有损坏的玻璃，另外要检差螺拴压块、钻嘴等材料及易耗品是否满足使用。施工现场准备要在施工段留有是够的场所满足需要，同时要对排栅进行清理并调整排栅满足安装要求。（2）初安装：安装时每组4～5人，安装有以下步骤：①检查寻找玻璃；②运玻璃；③调整方向；④将玻璃抬至安装位；，落横梁槽；⑥对胶缝；⑦钻孔；上压块（临时固定）。（3）调整：玻璃板块初装完成后就板块进行调整，调整的标准，即横平竖直、面平。横平即横梁水平、胶封水平；竖直即竖粱竖直、胶封垂直；面平即各玻璃在同一平面内或弧面上，室外调整完后还要检查室内该地方是否平，各处尺寸是否达到设计要求。（4）固定：玻璃板块调整完成后马上要进行固定，主要是用压块固定。上压块时请注意钻孔，手电钻钻嘴不得大于A2，螺栓采用5x20的不锈钢机械螺栓，压块间距不大于300mm，中空夹胶玻璃为200mm，上压块时要上压正压紧，杜绝松动现象。7.注胶清洗（1）工艺流程1）填塞垫杆：选择规格适当质量合格的垫杆填塞到拟注胶缝中，保持垫杆与板块侧面有足够的摩擦力，填塞后垫杆凸出表面距玻璃表面约4mm。2）清洁注胶缝：选用干净不脱毛的洗沽布和二甲苯，用“二块抹布法”将拟注缝在注胶前半小时内清洁干净。3）粘贴刮胶纸。4）注胶：胶缝在清洁后半小时内应尽快注胶，超过时间后应重新清洁。5）刮胶：刮胶应沿同一方向将胶缝刮平（或凹面），同时应注意密封的固化时间。（2）清洁收尾是工程竣工验收前最后一道工序，虽然安装已完工，但为求完美的饰面质量此工序亦不能马虎。1）铝板饰面在最后工序时揭开保护膜胶纸，若已产生污染，请用中性溶剂清洗后，再清水冲洗干净，若洗不干净则应通知供应商寻求其他办法解决。2）玻璃表面（非镀膜面）的胶丝迹或其客观存在污物可用刀片刮净并用中性溶剂洗涤后，再用清水冲洗干净。室内镀蜡面处的清理要特别小心，不得大力擦洗或用刀片等利器刮擦，只可用溶剂、清水等清洁。3）在全过程中注意成品保护。六、工程亮点精彩文档 实用标准文案（1）玻璃幕端和蜂窝铝板幕墙连接处接缝整齐，线条明确。（2）耐候胶打胶均匀，平整光滑。（3）交叉部位的耐候胶交叉顺滑。（4）主楼圆形造型弧度均匀平稳，异形玻璃尺寸准确。（5）裙楼弧形屋面弧度平滑。第十节屋面施工策划一、工程概况（略）二、规范、强制性条文《屋面工程质量验收规范》GB50207-20023.0.6屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告。材料的品种、规格、性能等应符合现行国家产品标准和设计要求。4.1.8屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。4.3.16卷材防水层不得有渗漏或积水现象。5,3,10涂膜防水层不得有渗漏或积水现象。6.1.8细石混凝土防水层不得有渗漏或积水现象。6.2.7密封材料嵌填必须密实、连续、饱满、粘接牢固，无气泡、开裂、脱落等缺陷。9.1.11天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造，必须符合设计要求。《民用建筑外保温系统及外墙装饰防火暂行规定》第八条对于屋顶基层采用耐火极限不小于1.00h的不燃体的建筑，其屋顶的保温材料不应低于B2级；其他情况，保温材料的燃烧性能不应低于B1级。第九条屋顶与外墙交界处、屋顶开口部位四周的保温层，应采用宽度不小于500mm的A级保温材料设置水平防火隔离带。三、实现规范、强制性条文的措施1.检查进场防水、保温隔热材料的质量证明文件和实验检测单位认证证书，同时抽查，严把质量关。2.平屋面采用材料找坡为2%，天沟、檐沟纵向找坡不应小于1%，水落口应设置在沟的最低处。3.混凝土的水灰比不应大于0.55，枚立方米混凝土的水泥不得小于330kg；砂率宜为35%-40%；灰砂比宜为1.2-1：2.5，粗骨料含泥量不应大于1%，细骨料含量不应大于2%；细石混凝土防水层的分格缝，应设在屋面板的支撑端、屋面转折处、防水层与突出屋面结构的交接处，其纵横间距不宜大于6m，分格缝内应嵌填密封材料；细石混凝土防水层厚度不应小于40mm；每块分格板一次浇筑成功。4.密封防水部位基层应牢固没表面应平整、密实，不得有蜂窝、起皮和起砂现象，应干燥、干净。5.泛水高度不小于250mm。四、检查验收标准防水设防要求：规范要求二道方式防设。精彩文档 实用标准文案屋面验收：在雨后或淋水2h后进行屋面有无渗漏、积水和排水系统是否畅通的观察。五、施工工艺钢筋混凝土基层→膨胀珍珠岩碎块找坡最薄处30厚→20厚1:2水泥砂浆找平→3厚聚氨酯防水涂料层→10厚白灰砂浆隔离层→40厚C20细石混凝土（内配A4@200双向钢筋）→20厚1:2水泥砂浆找平。施工分以下方面：基层清理、保温层找坡、找平层、防水层和铺贴地砖。基层清理：铲除突起物、砂浆疙瘩等异物，并将灰土及杂物彻底清扫干净，使基层平整、干燥、干净；穿结构的管根在保温层施工前，应用细石混凝土塞堵密实、保温层找坡施工：松散膨胀珍珠岩保温层：珍珠岩粒径小于0.15mm的含量不应大于8%.防水层施工：防水基层应按设计要求用1:3的水泥砂浆抹成1/50的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部应做成半径10mm的小圆角，以便涂料施工。所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1㎡、厚度为1.5-2.1mm的橡胶板覆盖在基层面上，放置2-3h，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。施工前，将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟等部位更应认真清理，"如发现有油物、铁锈等，要用钢丝刷、砂纸和有机溶液等将其彻底清除干净。涂布施工：小面积的涂布可用油漆刷蘸底胶在阴阳角、管子根部等复杂部位均匀涂布一遍，再用长把滚刷进行大面积涂布施工。涂胶要均匀，不得过厚或过薄，更不允许露底。一般涂布以0.15—0.2kg/㎡为宜。底胶涂布后要干燥固化后24h以上，才能进行下一道工序的施工。防水涂层施工：涂膜防水材料的配制：根据施工的需要将聚氨酯甲乙料按1:1.5（重量比）的比例后，倒人配合后，倒人拌料桶中，用转速为100-500r/min的电动搅拌器搅拌5min左右，即可使用。基层清理洁净，施涂底胶、施铺玻璃纤维布（化纤无纺布），施涂第一度涂料，晾干24h（涂刷均匀）固化，做保护层（稀撒石渣或做刚性保护层）固化无积水，24h后施涂第二度涂料，固化24-72h．（确定涂刷宽度）蓄水试验24-72h无渗漏方为合格。第一度涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂料均匀一致，不得过厚或过薄，涂刮厚度一般以1.5mm左右为宜。开始涂刮时，应根据施工面积的大小、形状和环境，统一考虑施工退路和涂刮顺序。精彩文档 实用标准文案第二度涂层施工：在第一度涂层固化24h后，再在其表面刮涂第二度涂层，涂刮方法同一度涂层。为了确保防水工程质量，涂刮的方向必须跟第一道涂刮方向垂直。重涂时间的间隔，由施工时的环境温度涂膜固化的程度（以手触不粘为准）来确定，一般不得小于24h，也不宜大于72ho如防水层要用玻璃纤维布或化纤无纺布加强"则在涂刮第二度涂层前进粘贴。稀撒石渣：为增强防水层与粘结贴面材料（如瓷砖、缸砖等）的水泥沙浆之间的黏结力，在第二度涂层固化前，在其表面稀撒干净的石渣（直径为2mm）这些石渣在涂膜固化后可牢固的粘贴在涂膜的表面。铺贴地砖弹铺砖控制线：根据砖块，缝宽在地面上弹纵、横控制线；用1：3水泥砂浆做结构层卧铺，结合层厚度15mm离缝10宽，面砖紧密、坚实，砂浆饱满，严格控制面层标高；铺砖时，砖的背面朝上抹粘结砂浆，铺砌到已刷好的找平层上，砖上楞高出水平标高线，找正、找直、找方后，在砖面上垫木板，用橡皮锤拍实，做到面砖砂浆饱满、相接紧密、坚实，与水落口相接处，将砖加工成与水落口相吻合，水落口周边排砖：放射形镶贴。见图1-2-13.图1-2-13水落口节点做法详图图1-2-14突出屋面管道处的剖面图要求：1.突出屋面的管道不能离女儿墙太近。其剖面参照图1-2-14。2.雨水口的砖同大面砖。3.雨篦子同砖有2mm的缝打胶。面层铺贴后在24h内进行擦缝勾缝，用1:1水泥细石砂浆勾缝，缝内深度为砖厚的1/3，缝内砂浆密实、平整、光滑，随勾随将剩余水泥砂浆请走、擦净；面砖与屋面台阶接缝处用沥青砂填缝，铺砖24h后，洒水养护，时间不少于7d。六、工程亮点精彩文档 实用标准文案（1）瓷砖勾缝均匀整齐，下陷一致，起到一定的引导水流的作用。勾缝见图1-2-15。图1-2-15瓷砖勾缝示意图（2）地面分块铺贴，设置导水槽。见图1-2-16所示。（3）水簸箕设计美观实用。（4）地漏设置合理，排水流畅，造型统一，中心线受（5）屋顶设备摆放整齐，电器接地美观实用。（6）保温层排气管整齐排列，造型美观独特。（7）出屋面的透气管高度统一、垂直。（8）屋顶电缆桥架安排合理，设置过桥架的桥，造型美观，石材贴面过桥及不锈钢压型板过桥分别见图1-2-17所示。图1-2-16地面分块示意图图1-2-17过桥架的桥示意图第十一节电气安装策划精彩文档 实用标准文案一、灯具安装策划（一）工程概况（略）（二）.设计、规范要求1.设计要求（1）灯具安装符合施工规范；（2）灯具安装高度低于2.4rn时，需增加1根PE线接至灯具外壳；（3）除图纸注明外，变电室灯具距地3.2m，其他由吊顶的场所选用嵌入式格栅灯；无吊顶场所选用日光灯链吊式安装，距地3.5m；（4）航空障碍灯符合《民用机场飞行区技术标准》要求，控制纳入建筑设备监控同一管理，并根据室外光照及时自动控制。2.施工规范（1）花灯吊勾圆钢直径小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重的2倍做过载试验；（2）当钢管做灯杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm；（3）固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧防明火；（4）当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识；（5）变电所内，高低压配电设备及裸母线的正上方应安装灯具；（6）安装在重要场所大型灯具的玻璃罩，应采取防止玻璃罩碎裂后向下溅落的措施；（7）安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。（三）施工方法为了达到设计要求和规范要求，我们从以下几个方面进行施工：1.设备及材料（1）灯具的型号、规格必须符合设计要求和国家标准的规定。所有灯具应有CCC认证及产品合格证。（2）对成套灯具的绝缘电阻、内部接线等性能进行现场随机抽样检测。数量控制在10%左右灯具的绝缘电阻值不小于规范规定的要求值，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6mm。（3）因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本标准和相关技术标准规定，才能在施工中应用。（4）吊管：采用钢管作为灯具的吊管时，钢管内径不应小于l0rnm，钢管厚度不应小于1.5mm。（5）吊钩：花灯的吊钩，其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。（6）支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。2.作业条件．（1）安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成,大型灯具按规范要求做灯具自重2倍承载试验合格。（2）盒口修好，木台油漆完成。精彩文档 实用标准文案（3）影响灯具安装的模板、脚手架拆除；顶棚和墙面喷浆、油漆或壁纸等级地面清理工作完成。（4）导线绝缘测试合格.（5）高空安装的灯具，安装前进行地面通断电试验，合格后方可安装。3.灯具检查（1）有腐蚀性气体及特别潮湿场所应采用封闭式灯具，灯具的各部件应做好防腐处理。（2）户外的灯具应采用有泄水孔的灯具。（3）灯内配线应符合设计要求．及有关规定。（4）穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的断头需盘圈、涮锡、拍扁。（5）灯箱内的导线不应过于靠近热光源，并应采取隔热措施。（6）使用螺灯口时，棚线必须压在灯芯柱上。4.灯具安装目光灯安装1）吸顶日光灯安装：根据设计图纸规定的日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩人灯箱，在进线孔处应套上软塑料管以保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺栓拧牢固，在灯箱的另一端应使用膨胀螺栓加以固定。如果日光灯是安装在吊顶上的，应预先在顶板上打膨胀螺栓，下吊杆与灯箱固定好，且吊杆直径不得小于6mm，严禁利用吊顶龙骨固定灯箱。灯箱固定好后，将电源线压人灯箱内的端子板上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。2）吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，并且在建筑物顶棚上装好塑料（木）台，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。将灯具导线和灯头盒中甩处的电源线连接，并且粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内，，法兰盘的中心应与塑料（木）台的中心对正，用木螺栓将其拧牢固定，将灯具的反光板用机螺栓固定在灯箱上，调整好灯脚，最后将灯管装好。3）各型花灯具安装：花灯的吊钩，其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。①组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。应把导线塞进灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种饰物，并安装好灯管和灯泡。②吊式花灯安装：精彩文档 实用标准文案将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂销钉插入后再将其尾部掰开成燕尾状，并且将其压平。导线接好头，包扎严密，理中面后向上推起灯具上部的扣碗，将接头扣于其内，且将扣碗紧贴顶棚，拧紧固定螺栓。调整好各灯口。上好灯泡，最后再配上灯罩。4）光带的安装根据灯具的外形尺寸确定其支架的支撑点，再根据灯具的具体重量经过核算算，用支架的型材制作支架，做好后，根据灯具的安装位置，用预埋件或用胀管螺栓把支架固定牢固。将光带的灯箱用机螺栓固定在支架上，再将电源线引入灯箱与灯具的导线连接。调整各个灯口和灯脚，装上灯泡或灯管上好灯罩，最后调整灯具的边框应与顶棚上的装修直线平行。如果灯具对称安装，其纵向中心轴线应在同一直线上。5）壁灯的安装先根据灯具的外形选择合适的塑料（木）台或绝缘板，把灯具摆放在上面，四周留出的余量要对称，然后用电钻在绝缘板上开好出线孔和安装孔，在灯具的底板上也开好安装孔，将灯具的灯头线从绝缘板的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将接头塞人盒内。把绝缘板对正灯头盒，贴紧墙面，可用机螺栓将塑料（木）台直接固定在盒子上，如为绝缘板应用螺栓固定。调整塑料（木）台或绝缘板，使其平正，用木螺栓将灯具拧在塑料（木）台或绝缘板上，最后配好灯泡、灯罩安装在室外的壁灯应打好泄水孔，塑料（木）台（板）与墙面之间应加胶垫。6）灯具安装在易燃（木制等）墙体或顶板上时，灯具及接线盒体与其接触部位需作防火处理。7）通电试运行：灯具、配电箱（肋）安装完毕，且各支路的绝缘电阻摇测合格后，方允许通电正试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应如发现问题必须先断电，然后查找原因进行修复。（四）质量控制及相应措施1.成排灯具的中心线偏差超出允许范围：在确定成排灯具的位置时，必须拉十字线。2.法兰盘、吊盒、平灯口不在塑料（木）台的中心上，其偏差超过1.Smm；安装时应先将法兰盘、吊盒、平灯口的中心对正塑料（木）台的中心。3.吊链日光灯的吊链选用不当，应按下列要求进行更换：带罩或双管日光灯及单管无罩日光灯链长，应使用镀锌吊链。4.当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PEN）可靠，并应有专用接地螺栓，且有标识。5.变电所内，高低压配电设备及裸母线的正上方不应安装灯具。6.安装在重要场所的大型灯具的玻璃罩，应采取防止玻璃罩碎裂后向下溅蒴涵嘲7.安装在室外的壁灯应有泄水孔，塑料（木）台与墙面之间应有防水措施。8.各类灯具的适宜场所和安装方法，应参考生产厂家提供的安装示意图和说明书进行安装。何种灯具不采用塑料（木）台直接安装在结构上，应又设计确定。当设计无要求时，当灯具的安装高度和使用电压等级应符合规定。（五）成品保护精彩文档 实用标准文案1.灯具进入现场后应摆放整齐、稳固，并注意防潮，搬运时轻拿轻放，以免碰坏表面的保护层（罩）。2.安装灯具时不得对已完工的项目造成损坏。3.灯具安装完毕后不得再次喷浆，以防止器具污染。二、开关、插座、配电箱安装策划（一）工程概况（略）（二）设计及规范要求1.设计要求（1）照明开关、插座均为86系列暗装，除注明外均为250V、10A。应急照明开关应带有电源指示灯，除注明外插座均为单相两孔+三孔安全型插座。烘手器电源插座底边距地1.2m；其他插座均为底边距地0.3m；开关底边距地1.3m，距门框0.2m；有淋浴、浴缸的卫生间内开关、插座选用防潮面板。（2）动力箱、控制箱除竖井、机房、车房、防火分区隔墙上明装外，其他均为暗装，箱体高度600mm以下，底边距地1.5m；600～800mm高，底边距地1.2rn；800～1000mm高；底边距地1.0m高；1000～1200mm高，底边距地0．8m；1200mm以上为落地式安装，下设300mm基础。2.规范要求（1）照明开关安装应符合下列规定：1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠。2）相线经开关控制。，．（2）插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3）接地（PE）或接零（PEN）线在插座间不串联连接。（3）插座安装应符合下列规定：1）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、翘曲，装饰帽齐全。2）同一室内插座安装高度一致。3）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好c（4）照明开关安装应符合下列规定：1）开关安装位置便于操作，开关边缘距门框边缘距离0.15-0.2m，开关距地高度1.3m。2）相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤。装饰帽齐全。（三）施工工艺精彩文档 实用标准文案1.设备及材料要求（1）各型开关、插座规格、型号必须符合设计要求，并有产品出厂合格证、“3C”认证证书的复印件。（2）塑料（台）板：应有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。（3）各类配电箱：1）设备和材料均符合设计要求，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。2）设备有铭牌，注明厂家、型号。3）安装使用材料：型钢表面无严重锈斑，无过度扭曲、变折弯形。配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm。4）导线电缆的规格型号必须符合设计要求，有产品合格证。。2.作业条件（1）开关插座：1）各种管路、盒子已经敷设完毕，盒子收口平整。2）线路的导线已经穿完，并已经做完绝缘摇测。3）墙面的浆活、油漆及壁纸等内装修工作均已完成。（2）各类配电箱：1）柜、箱所在的房间土建信息工期完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。2）暗装配电箱随土建结构预留好安装位置。3）明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。4）土建基础位置、标高、埋件符合设计要求。5）质量安全措施完善。6）设备到货，型号、质量符合设计要求。3.开关、插座的安装（1）开关接线：同一建筑物、构筑物的开关采用同一系列的茶品，开关的通断位置一致，且操作灵活，节点接触可靠；电器、灯具的相线经开关控制。（2）插座接线：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，上孔与地线（PE）或接零（PEN）连接。2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3）接地（PE）或接零（PEN）线在插座间不串联连接。（3）开关、插座安装：精彩文档 实用标准文案按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺栓固定牢固。固定时要使面板端正，并与墙面贴齐。地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。在易燃物上安装时，要用防火材料将开关、插座与易燃物隔离开。（4）动力柜安装：1）柜安装应按施工图纸布置，事先编设备号、位号，按顺序将柜安放到基础型钢上。2）单独柜只找正面板与侧面的垂直度。成列柜顺序就为后先找正两端的，然后挂线逐个找正，以柜面为准。找正时采用0.5mm铁板调整。按柜底固定螺孔在基础型钢上定位钻孔。3）柜就位找正找平，柜体与基础型钢固定，柜体与柜体，柜体与侧挡板均应用镀锌螺栓连接。4）柜体应有可靠的接地装置，装有电器的可开启柜门应用裸铜软线与接地金属构件做可靠连接。5）柜体层应完好无损，色泽一致。固定电器的支架均应刷漆。（5）配电箱安装：1）弹线定位：根据设计要求找出配电箱位置，并案配电箱外形尺寸进行弹线定位。配电箱安装底口距地1.5m，在同一建筑物内，配电箱高度应一致，允许偏差10mm。2）安装配电箱的铁剑均应预埋，挂式配电箱应采用膨胀螺栓固定。3）配电箱带有器具的铁制盘面和装有器具的门均应有明显可靠裸软铜线接地。4）配电室安装应牢固、平正，其允许偏差不应大于3mm，配电箱体高50cm以下。5）配电箱内电器，仪表应牢固平正、间距均匀。铜端子无松动，启闭灵活，零部件齐全。6）配电箱上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。引线导线应预留适当余度，以便于检修。7）导线剥削处不损伤线芯和线芯过长，导线接头应牢固可靠，多股导线应挂锡后再压接。8）配电箱的盘面上安装的各种闸刀及自动开关等，当处于断路状态时刀片可动部分和动触头均不应带电。9）TN—C中的零线应在箱体进户线处做好重复接地。10）明装配电箱的固定：在混凝土墙上固定时，有暗配管及暗分线盒和明配管，如有分线盒，先将分线盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上。同时将保护地线压在明显的地方，并将箱调整平直后用钢架或金属膨胀螺栓固定。在仪表较多的盘面板安装完毕后，应先用仪表核对后有无差错，调整无误后试送电，并给箱子编号。11）暗装配电箱的固定：在预留孔洞中将墙体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后在安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上直接抹灰。安装盘面要求平整，周边间隙均匀堆成，贴脸平正，不歪斜，螺栓垂直受力均匀。精彩文档 实用标准文案12）绝缘遥测：配电箱全部电器安装完毕后，用500V欧姆表对线路进行绝缘遥测。遥测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间，两人进行遥测，同时做好记录，做技术资料存档。（四）施工时的质量控制1.成排吊扇的中心线有偏差：在确定成排吊扇的位置时，细部拉线，最好拉十字线。2.开关、插座的面板不平整，与建筑物表面之间有缝隙。3.开关未断相线，插座的相线、零线及地线压接混乱。4.多灯房间开关与控制灯具顺序不对应。5.铁管进盒护口脱落或遗漏。6.插座安装应符合下列规定：1）当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；2）暗装的插座紧贴墙面，四周无缝隙，安装牢固，表面光滑、无碎裂、划伤，装饰帽齐全；3）实验室的插座安装高度距地面不小于30cm；特殊场所暗装的插座不小于15cm，一般场所插座安装高度为30cm；同一室内插座安装高度一致，高度差不大于5mm，并列安装的相同型号的插座高度差不大于0.5mm。4）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。7.照明开关安装应符合下列规定：1）开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m。2）相同型号并列安装的开关距地面高度一致，高度差不大于0.5mm，同一室内安装的开关高度差不大于5mm，且控制有序不错位。3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。（五）成品保护1.安装开关、插座时不得碰坏墙，要保持墙面的清洁。2．开关、插座安装完毕后，不得再次进行喷浆，以保持面板清洁。3.其他工种在施工时，不要碰坏和碰歪开关、插座。4.柜、箱的成品保护应从施工组织着手。设备定货应给定准确到货应给定准确时间，缩短设备进场库存时间。适当集中安装，减少安装延续时间最好在现场具备安装条件时进货，组织一次性进货到位，取消库存和二次搬运等中间环节。5.设备到现场后不能及时就位的要进现场库保管。露存放应及时遮盖防止风吹日晒雨淋。6.设备开箱检验后应立即安装，不能及时安装的应重新封存保管好。7.安装、调试、试运行阶段应门窗封闭，专人值守，应配电、控制室不宜用来充当现场临建，避免闲杂人员进入。8.送检、更换电器、仪表、零件时应经许可，并记录备查。9.临时送、断电要按程序由专人执行，防止误操作。三、电线电缆导管敷设策划精彩文档 实用标准文案（一）工程概况本科技大厦工程电气分动力、照明、插座三个主回路，所采用的电气管为各种规格的镀锌钢管和KBG薄壁镀锌钢管进行明敷设、暗敷设，敷设于墙体、楼板及吊顶内。（二）设计及规范要求1.设计要求（1）电线、电缆导管敷设符合施工规范。（2）电缆穿管敷设时应采用热镀锌钢管。SC32及以下暗敷，SC40及以上明敷。（3）所有穿过建筑物伸缩缝、沉降缝、后浇带的管线符合国家、地方标准规定。2.规范要求（1）金属导管必须接地（PE）或接零（PEN）可靠。（2）金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。（3）当绝缘导体在砌体上剔槽埋设设，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不大于15mm。（4）电缆导管的弯曲半径不应小于电缆最小允许弯曲半径；（5）室内进入落地衣柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50到80mm。暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜台箱盘等边缘的距离150mm范围内设有管卡，中间直线段管卡间的最大距离符合要求。（三）、施工方法1.材料（1）主材：钢管据诶有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象；（2）附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。2.作业条件（1）暗管敷设1）各层水平线盒墙厚度线弹好，配合土建施工；2）现浇楼板内配管要在底层钢筋绑扎完毕，上层钢筋未绑扎前施工；3）现浇墙体内配管在土建钢筋已绑扎完毕，按墙体线施工；4）砌体内配管随土建施工进行配管施工。（2）明管敷设1）土建粗装修抹灰完毕；2）土建内装修墙面油漆或涂料施工完毕。（3）吊顶内管敷设1）土建内装修房间或走道标高已确定并弹在墙上；2）设备专业所设用电设备已确定位置；精彩文档 实用标准文案3）内装修灯具已确定位置；4）灯具、电气设备已在顶板上标出实际位置。3.导管敷设（1）暗管敷设1）基本要求：暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。敷设于多尘、潮湿场所的管路，管口处均应作密封处理，穿人防管路应做密封处理。落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础卖弄50-800mm。管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。管路预制加工：A25及以下的管弯采用冷煨法，用手动煨弯器加工；A32-A40的管弯采用成品件管子切断：钢管采用钢锯切断：管口处平齐、无毛刺，管内无铁屑，长度适当。盒、箱采用成品件。2）测定盒箱位置：根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找水平时可用透明塑料馆内注水来进行。3）稳住盒箱：墙体上稳住盒箱：盒箱要平稳牢固，坐标位置准确，盒箱口封堵完好；当盒箱保护层小于3mm时，为防止墙体空裂，需加金属网全面然后再抹灰；顶板上稳注灯头盒：灯头盒坐标位置要准确，盒子要封堵完好，建议使用活底灯头盒；4）管路敷设及连接：连接时，管箍采用钢管相适配，钢管管口挫光滑平整，接头处牢固紧密，被连接管口应对严。管路超过一定长度需加装接线盒，其位置便于穿线。5）管进盒箱：盒箱开孔整齐，与管径相适配，要求一管一孔，不得开长孔；2根以上管入盒箱时，入盒长度应一致，间距均匀，排列整齐有序。（2）明管敷设：1）基本要求：架、吊架要按图纸设计进行加工。根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找平时可用透明塑料管内注水来进行。根据盒箱位置把管路的垂直、水平走向弹出线来，按明固定点间距的尺寸要求，计算出支架的具体位置。固定点间距应均匀，管卡与终端，转变中心、电气器具、接线盒边缘的距离为150-300mm。精彩文档 实用标准文案中间的管卡最大距离见表1-2-54。中间的管卡最大距离表1-2-54序号管径卡距（mm）备注115～201000同一房间内的管卡高度要排列一致并处于同一标高上225～321500332～4015003）固定线盒：墙体盒箱固定：盒箱坐标位置准确，平整牢固，开孔整齐并与管径相吻合，一管一孔。顶板下盒箱固定：管进盒箱的钢管管径在SC20以下者，要煨灯头管，其他同墙体上盒箱固定。4）管路敷设与连接：管路敷设：水平和垂直敷设的明配管要整齐、美观，要衡平竖直。先安装固定支架、吊架后再敷设管路，敷设时将钢管穿入管卡，然后将管卡逐个拧紧；严禁将钢管与支架、吊架焊接。5）吊顶内管路敷设盒子位置正确，管路的固定采用支架，吊架，管路固定间距在1000～1500mm之间，在管子进盒处及弯曲部位两端150～300mm处加吊杆及固定卡固定，末端的灯头盒要单独加设固定吊杆。灯头盒距灯具（或其它用电设备）距离不超过200mm，在吊顶加设接线盒时，要便于维修，不可拆卸的吊顶应预留检查口；水平安装时，应适当设置防晃装置。（四）质量注意事项1.金属导管严禁对口熔焊连接；2.钢管进入配电箱、接线盒、开关盒、灯头盒时，管口平齐、光滑无毛刺；3.管路畅通，钢管弯曲半径不小于6倍D（D为钢管直径），弯曲处明显这褶皱，弯扁度不大于0.1D，弯度不小于90°。4.钢管穿越变形缝有补偿装置，能活动自如。5.暗配钢管保护层不小于15mm；明配管排列整齐有序，管路间的间隙控制在3～5mm之间，固定支架位置合理，间距均匀，管路固定牢固。6.管路敷设完毕，箱盒位置标高正确，整个房间内同一标高的盒子高度基本一致。7.连接紧密，接地良好，管子支架、吊架设置合理。8.线路进入电气设备和器具的管口位置正确，成排设备的电源明配管排列整齐。（五）成品保护1.在管路敷设过程中，及时将管口、盒（箱）口进行封堵处理，防止泥浆或杂物进入。2.施工完毕后，应将施工中造成的孔洞、沟槽修补完整，现场清理干净。3.注意其他专业施工后的成品、半成品保护。四、电缆桥架安装盒桥架内电缆敷设策划（一）工程概况某科技大厦工程所用金属电缆桥架比较多，（800×250、600×250、600×200、500×100、300×200、200×精彩文档 实用标准文案100）跨度比较大，并有跨越建筑变形缝处，其中大部分施工在人防和电气竖井内，施工要求比较高。（二）设计及规范要求1.设计要求（1）桥架水平安装支架间距大于1.5m，垂直安装支架间距大于2m。（2）从配电室至强电竖井的桥架上敷设一条40×4mm热镀锌扁钢，将配电室与强电竖井接地相连，电缆桥架及其支架全长应不少于2处于接地干线相连。（3）电缆明敷在桥架上时，普通电缆与应急电源应分设桥架或采取隔离措施。2.施工规范（1）金属电缆桥架、支架和引入、引出的金属导管的接地或接零。1）金属电缆桥架及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连；2）镀锌电缆桥架连接板的两端不跨接接地线，单连接板两端不少于2个有防松螺栓帽或防松垫圈的连接固定螺栓。3）直线段电缆桥架长度超过30m设伸缩节，跨越建筑物变形缝处设置补偿装置。4）电缆桥架弯处的弯曲半径不小于桥架内电缆最小的允许弯曲半径。5）桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。6）敷设在竖井内盒穿越不同防火区的桥架按设计要求位置，有防火隔堵措施。7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，螺栓紧固。防松零件齐全。（2）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。桥架内电缆敷设符合下列规定：1）大于45°倾斜敷设的电缆每隔2米处设置固定点；2）电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等座密封处理；3）电缆敷设排列整齐，水平敷设电缆首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于规范要求。（3）电缆的首端、末端和分支处应设置标志牌。（三）施工方法1.材料（1）所有材料规格、型号及电压等级应符合设计要求。并有合格证。（2）严格检查桥架外观：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀，无扭曲变形，不压扁，表面无划伤。（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、垫圈、弹簧垫等金属材料做电工工件时，都应进行镀锌处理。2.作业条件（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。（3）上道工序作业情况：测量定位，安装桥架的指甲，经检查确认，才能安装桥架；桥架安装检查合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。精彩文档 实用标准文案3.支架与吊架安装（1）支架与吊架所用钢材应平直，无明显扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。（2）钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。（3）支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架，应与建筑物有相同坡度。（4）在进出接线盒、箱、柜、转角和变形缝两端及丁字街头的三端500mm以内应设置固定支持点。（5）水平桥架安装过程中，应有防晃措施。4.电缆桥架安装（1）桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。（2）桥架的接口应平整，接缝处应紧密平直。桥架盖装上后应平整，无翘角，出线口的位置要准确。（3）在吊顶内敷设时，如果检修需要破坏吊顶板式应留有检修孔。（4）不允许将穿过墙壁的桥架与墙上的孔洞一起抹死，应留2～5cm的缝隙。（5）几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离及桥架出管方便。（6）桥架直线段组装时，应先做干线，再做分支线。桥架与桥架可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。螺母必须在桥架壁外侧，接茬处应缝隙严密平齐。1）桥架进行交叉、转弯、丁字连接时，采用直通、二通、三通、四通或平面二通、平面三通等进行变通连接。2）桥架与盒、箱、柜等接茬时，进线和出线口等处应采用报脚连接，并用螺栓紧固，末端应加装封堵。3）建筑物的表面如有坡度时，桥架应随其变化坡度。待桥架全部敷设完毕后，应在电缆敷设之前进行调试检查。确认合格后，再进行桥架内电缆敷设。4）电缆托盘、梯架多层敷设时期层间距离一般为：控制电缆间不小于0.20m，电力电缆间不小于0.30m，弱电电缆间不小于0.50m,桥架上部距顶棚或其他障碍物不小于0.30m。5）电缆托盘、梯架上的电缆可无间距敷设，电缆在托盘、梯架内横断面的填充率：电力电缆不大于40%，控制电缆不大于50%，6）下列不同电压不同用途的电缆不宜敷设在同一层桥架上，如受条件限制安装在同一层桥架上时，应用隔板隔离：1KV以上和1KV以下的电缆；向一级负荷供电的双路电源电缆；应急照明和其他照明的电缆；强电和弱电电缆。5.桥架内电缆敷设1）电缆敷设前进行绝缘摇测或耐压试验；精彩文档 实用标准文案2）1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ；3）电缆敷设后未接线以前应用橡胶包布密封后用用黑胶布包好；4）室内电缆托盘、梯架布线不应采用具有黄麻或其他易燃材外保护层电缆；5）水平敷设：敷设方法可用人力或机械牵引。电缆应单层敷设，排列整齐，不得有交叉，拐弯处一最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高电压电缆应敷设在上层。同等级电压的电缆沿支架搭设时，水平净距不小于35mm。电缆敷设排列整齐，电缆首尾两端、转弯两侧及每隔两端、转变两侧及每隔5～10mm处设固定点。6）垂直敷设：垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时，底层、小截面电缆可用滑轮大绳人力牵引。高层、大截面电缆宜用机械牵引敷设。电缆敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。电缆沿桥架敷设穿过桥板时，鱼篓通洞，敷设完后应将洞口用防火材料堵死。电缆在超过45°倾斜敷设或垂直敷设时，应在每个支架上进行那个固定（2m），交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。7）挂电缆标识牌：标志牌规格应一致，并有防腐性能，挂装应牢固。标识牌上应注明电缆编号、起点和止点，规格、型号及电压等级。字迹应清晰不易褪色。在桥架两端、拐弯处、交叉处和每隔50处应挂电缆标志牌，直线段应适当增设标志牌。（四）保护1.安装电缆桥架及桥架内电缆敷设时，应注意保持墙面的清洁。2.桥架内电缆敷设应在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。3.电缆拉线完成后，接线盒盖、桥架盖板应齐全平实，不得遗漏，电缆不允许裸露在桥架之外，并防止损坏和污染桥段。4.电缆敷设完成后，不得再进行喷浆和刷油，以防止导线和电气器具受到污染。5.使用高凳时，注意不要碰坏建筑物的墙面及门窗等。第十二节管道安装策划一、工程概况（略）二、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002强制性条文3.3.3管道穿过地下室或地下构筑物外墙时，应有防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。3.3.16各种承压管道系统和设备应做承压试验，非承压管道系统和设备应做灌水试验。4.1.2给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。精彩文档 实用标准文案4.2.3生产给水系统管道在交付使用必须冲洗和消毒，并经有关部门取样检验，符合国家，《生活饮用水标准》GB5749-2006方可使用。4.3.1室内消火栓系统安装完成后应取屋面层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。5.2.1隐藏或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度不低于底层卫生间器具的上边缘或底层地面高度。三、施工工艺1.PPR管道安装（1）同样材质的聚丙烯管材应采用热熔连接或电熔连接，安装时应采用配套的专用热熔工具。（2）给水聚丙烯管与金属管道、阀门及配水件连接时，应采用带金属管及配件采用丝扣或法兰连接。（3）管道热熔连接时应符合下列规定：1）接通专用热熔工具的电源，达到设定温度后，方可操作。2）管道的切割应使用专用的管剪和管道切割机，必要时亦可使用锋利的钢锯，但切割的断面应去除毛边和毛刺；管道的截断们面必须垂直于管轴线。3）熔接时，棺材和管件的连接面必须清洁、干燥、无油。用卡尺和笔在管端测量并绘出热熔深度，热熔深度可参考表1-2-55：管材和管件熔接时的要求表1-2-55公共直径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（s）201454325167433220844402112645022.518656324246675263010890324010811038.5501510注：若环境温度小于5°，加热时间延长50%。4）安装三通或弯头式，按设计图纸要求，应注意其方向，在管件和管材的直线方向上，用辅助标志，明确其位置。5）连接时，无旋转的把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间应满足表1-2-55的规定。；6）达到加热时间后，立即把管材和管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处出现均匀凸缘；7）在以上规定的加工时间内，刚接好的接头还可以校正，但严禁旋转。（4）当管道采用电熔连接时，应符合下列规定：1）应保证电熔还件与管材的溶合部位不受潮；精彩文档 实用标准文案2）电熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，标出插入深度，刮净其表面；3）校直两对应的连接件，使其处于同一轴线上；4）电熔连接机具与电熔管件的导线连通应正确。连接前，应检查通电加热的电压，加热时间应符合电熔连接机具电熔管件生产厂家的有关规定；5）在溶合及冷却过程中，不得移动、转动电熔管件和溶合的电熔管道，不得在连接上施加任何压力；6）电熔连接的标准加热时间应由生产厂家提供，并应随环境温度的不同而加以调整。电熔连接的加热时间与环境温度的关系可参考表1-2-56的规定。若电熔机有温度自动补偿功能，则不需调整加热时间；电熔连接的加热时间与环境温度的关系表1-2-56环境温度修正值举例（s）-10T+12%T1120T+8%T108+10T+4%T104+20标准加热时间T100+30T-4%T96+40T-8%T92+50T-12%T88（5）管道支、吊架安装1）管道安装时，必须根据不用管径和要求设置管卡或吊架，位置应准确，埋设要平齐，管卡与管道接触紧密，但不得损坏管道表面。2）采用金属管卡或支、吊架时，与管道接触部位应加塑料或橡胶软垫。在金属管配件与聚丙烯管道连接部位，管卡应设在金属管配件一侧，并应采取防止接口松动的技术措施。3）明敷管道的支、吊架作防膨胀措施时，应按固定点要求施工；管道的各配水点、受力点以及穿墙支管节点处，应采取可靠的固定措施。4）立管和横管支、吊架的间距应符合表1-2-57的规定：PPR管冷水支、吊架最大间距表1-2-57公称外径De（mm）2025324050637590110横管（mm）60070080090010001100120013501550立管（mm）900100011001300160018002000220024005）支、吊架管卡的最小尺寸应按管径确定。公称外径小于等于De63时，管卡最小宽度为16mm；公称外径为De90时，管卡最小宽度为20mm；公称外径为De110时，管卡最小宽度为22mm。6）水压试验1）冷水管的试验压力，应为系统工作压力的1.5倍，但不得小于1.0MPa。2）直埋在地坪面层和墙体内的管道，水压试验必须在浇捣和封堵前进行，试压合格后方可继续施工。3）热熔连接的管道，水压试验必须在管道连接24h后进行。4）水压试验应符合以下规定：水压试验宜分段进行，试验管段的总长度不宜超过500m；精彩文档 实用标准文案实验前，管道应固定，接头需明敷，且不得连接配水器具；压力表安装在试验管段的最低处，压力精度为0.01MPa；从管段最低处缓缓地向管道内充水，充分排除管道内的空气，进行水密性试验；对管道缓缓升压，升压宜用手动，升压时间不小于10min；升压至规定的试验压力后，稳压1h，压力降不得超过0.06MPa；在工作压力的1～1.5倍状态下，稳压2h，压力降不超过0.03MPa；试验过程中，各连接处不得有渗漏现象；在30min内允许两次补压，升至规定试验压力；⑩水压试验合格后，将管端与配水件接通，以管网设计工作压力供水，将配水件分批同时开启，各配水点出水畅通。（7）卫生安全1）给水管道系统验收前，应通过清洗。冲洗时，打开每个配水口的水嘴，不得留有死角；系统的最低点应设泄水口，清洗时间控制在泄水口的出水水质与系统水质相当为止，冲洗时水流速度不宜小于2.0m/s。、2）管道系统清洗完毕后，应用含20～30mg/1游离氯的清洗灌满管道进行消毒，含氯水在管中应静置24h以上。3）管道消毒后，再用饮用水冲洗干净，经卫生监督管理部门检验合格后，方可交付使用。2.镀锌钢管安装（1）消防系统管道小于DN100采用镀锌钢管，丝扣连接。管道安装时丝扣应光滑、完整、无断丝，丝扣填料采用四氟乙烯生料带货白漆麻丝，管道一次装紧，丝扣外露部分应涂刷防锈漆加以保护，丝扣填料不得进入管道。（2）管道螺纹连接采用电动套丝进行加工，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。（3）螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2～3圈。（4）管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入官腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。（2）机械沟槽式刚性接口管道安装：1）安装前准备施工前应熟悉施工期图、有关技术要求和验收标准，各类管道安装的施工方法与技术要领，编制详细的施工方案，指导施工；建立施工质量保证体系，控制施工过程中各道工序质量，从而保证管道工程施工达到设计与验收规范要求。管道切割：镀锌钢管的切割应采用砂轮切割机，管道断口应平整、无毛刺等缺陷，并用角向砂打基础磨光洁，清除氧化物。管道进行预制前，需对管口的平整度进行检查，平整度须符合规范要求。管道穿墙或楼板时应加设套管，管道与套管之间的间隙应填塞柔性不燃材料。2）安装工艺精彩文档 实用标准文案施工顺序：管材经检验合格后，先做好管道镀锌加工检验，然后按照管道的预制加工单线图，进行管道的下料、压槽预制；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。管道的沟槽加工：利用电动机械压槽机加工，管道压槽预制时，应根据管道口径大小配置（调正）相应的压槽模具，同时调整好管道滚动托架的高度，保持被加工管道的水平，并与电动机械压槽机中心对直，保证管道加工时旋转平稳，确保沟槽加工质量。管端检查：管道的沟槽压制加工后，应严格检查沟槽加工的深度与宽度必须符合要求，管端与沟槽外部必须无划痕、凸起或滚瓜烂熟轮的印记等缺陷保证管道的密封性能；同时应对管道内壁其沟槽挤压加工部位，涂刷防锈漆加以保护。管道组对、夹箍的衬垫检查与润滑：管道在组对安装前，应检查使用的夹箍衬垫的型号、规格必须符合设计和产品要求；夹箍的衬垫安装时，应在衬垫的凸缘和外侧涂抹薄层润滑剂，再降衬垫套在一侧管道上，保证衬垫不伸出管端，待另一侧管道对口到位后，将衬垫安装到位，衬垫不应延伸到任何一个槽中。管道的夹箍外壳安装：管道及管件在组对安装前，也应检查使用的夹箍外壳的型号、规格必须符合设计和产品要求；夹箍外壳安装时应先拆下夹箍外壳上其中一端的一只螺栓，然后套在管道上衬垫的外面，移动夹箍外壳，使夹箍外壳的两条筋与沟槽吻合，再插入螺栓定位，待检查管道安装的同心度或管道的三通、弯头与阀类安装、开启方向均符合设计施工图要求时，方可轮流、均匀的上紧两侧螺栓，确保管道的夹箍外壳两条筋与管道沟槽均匀、紧密接触，从而保证其管道夹箍接口的密封性、刚度与强度达到设计和产品技术要求。管道夹箍式“机械三通”安装：在管道安装到位后，根据施工图设置的坐标位置现场定位，并采用专用配套的电动机械钻孔机钻孔（选用专用配套钻头），其孔径应比“机械三通”的“定向器”安装环稍微大一点：“机械环”安装时，应检查其产品规格、尺寸是否符合产品设计要求，安装“定向器”与安装环时，应确保与开孔口对准，安装定位后，应均匀带紧两侧螺栓，使“机械三通”与管道紧密、均匀地结合，保证“机械三通”的接口部位的严密性、刚度与强度。管道的加工预制：管道的加工预制应集中在加工棚（平台）内，并根据施工用料和经现场测绘后绘制的单线图进行预制加工；严格控制加工预制质量，不定期的对已加工的管道进行抽样检验与试压检验，发现问题及时整改调整，以确保管道预制加工、安装的质量处于受控状态。管道与阀门、设备间的法兰连接：管道与设备连接时，宜采用短管先进行法兰连接，定位焊接成型后经镀锌加工再安装到位，然后再与系统管道连接。3）管道支、吊架安装钢管管道支架的最大间距（表1-2-58）钢管管道支架的最大间距表1-2-58公称直径（mm）253240507080100125150200250支架的最大间距（mm）3.544.55666.5789.511楼层高度小于或等于5m，每层必须安装1个。楼层高度大于5m，每层不得少于2个。精彩文档 实用标准文案管卡安装高度，距地面应为1.5～1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上，4）强度及严密性试验消火栓管道的试压试验应分层进行，每层为一个检验批。管道在1.6MPa的压力下观测10min，压力降应不大于0.02MPa，然后降到1.0MPa进行检查，应不渗漏。将两只压力表分别装在官网始端和官网末端。水压强度测试点设在系统官网最低点，对官网注水时应将官网内的空气排净，并应缓慢升压，达到1.6MPa的试验压力后，稳压30min,目测官网应无泄漏和无变形，且压力降不应大于0.05MPa。水压严密性试验在水压强度试验和官网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏。3.柔性铸铁管的安装（1）安装准备1）柔性接口铸铁排水管及管件的管壁薄厚均匀，内外光滑整洁，不允许有裂纹、飞刺和疙瘩。卡箍外型规整，扣距一致，橡胶圈光滑有弹性。2）柔性接口铸铁管及管件必须有产品合格证、密封橡胶圈，必须能与管口接触严密。3）安装前，必须将管材、管件内部的沙泥杂物清除干净，并用手锤轻轻敲击管材，确认无裂缝后才可以使用。（2）管道安装1）将卡箍套在下端承插管口，拧松螺栓把卡箍放下，将橡胶圈套牢，再把橡胶圈上不翻下，安装时应2人上下配合，一个在上一层楼板上，有管洞内设下一个绳头，另一人将预制好的立管上半部分栓牢，上拉下托将立管插入下层橡胶圈内，翻回橡胶圈后，套上卡箍，旋紧螺栓。2）上螺栓时要使橡胶圈均匀受力，2个螺栓同时拧，一次不要拧的太紧，逐个逐次拧紧。3）管道安装的敞口处应在关口设封堵，以免杂物进入堵塞管道。4）雨水管道上的检查口间距按照规范要求执行。（3）灌水试验按雨水立管划分检验批，一个立管为一个检验批。将立管下端用堵头堵住，将水灌满，静置15min，后待水面下降后，再灌满观察5min，液面不降，管道及接口应无渗漏。4.ＰＶＣ芯层发泡管的安装（１）安装准备１）ＰＶＣ芯层发泡管及管件必须有产品合格证，外壁光滑，壁厚符合规范要求，发泡层与基层结合紧密。２）应使用与管材相配合的专用胶水。３）安装前应清洁管道承口内侧和插口外侧擦拭干净，无沙尘与水迹。当表面有油污时，应采用清洁剂擦净。４）锯管工具宜选用细齿锯、割管机等机具。端面应平整并垂直于轴线；应清除端面毛刺，管口端面处不得裂痕、凹陷。（２）管道安装精彩文档 实用标准文案１）管材应根据管件实测承口深度在管端表面划出插入深度标记。２）胶粘剂涂刷应先涂管件承口内侧，后涂管材插口外侧。胶粘剂涂刷应迅速、均匀、适量，不得漏涂。３）承插口涂刷胶粘剂后，应立即找正方向将管子插入承口，施压将管端插入至预先划出的插入深度标记处，并再将管道旋转９０°。管道承插过程不得用锤子击打。４）插口处可用中号板锉锉成１５°～３０°坡口。坡口厚度宜为管壁厚度的１／３～１／２。坡口完成后应将残屑清除干净。将插口插入承口，过程应平稳无旋转，深度以达到标记线为止。5）将被挤出的多余胶水擦干净，避免沾染污染物。6）粘结后承插的管段，根据胶粘剂的性能和气候条件，应静置至接口固化为止。7）排水管道坡度应符合表1-2-59要求。生活污水塑料管道的坡度表1-2-59项次管径（mm）标准坡度（mm）最小坡度（mm）1502512270158311012641251055160748）通气管伸出屋面不得小于2m。9）立管在底层和楼层转变时应设置检查口，检查口中心距地面宜为1m。立管宜每六层设一个检查口。在水流转角小于135°的横干管上应设检查口或清扫口。10）横管、排出管线距离大于表1-2-60的规定值时，应设置检查口或清扫口。横管在直线管段上检查口或清扫口之间的最大距离表1-2-60管径（mm）507590110125160距离（mm）10121215202011）排水塑料管道支、吊架间距应符合表1-2-61的规定。排水塑料管道支吊架最大间距表1-2-61管径（mm）5075110125160横管（mm）1.21.52.02.02.0立管（mm）0.50.751.11.31.6四、控制标准管道和阀门安装的允许偏差和检验方案见表1-2-62。管道和阀门安装的允许偏差和检验方案表1-2-62项次项目允许偏差（mm）项目标准（mm）检验方法1水平管道纵横方向弯曲钢管每米全长25m以内1≤250.8≤20用水平尺、直尺、拉线和尺量检查塑料管复合管每米全长25m以内1.5≤251.2≤20铸铁管每米全长25m以内2≤251.6≤20续表项次项目检验方法精彩文档 实用标准文案允许偏差（mm）项目标准（mm）2立管垂直度钢管每米5m以上3≤82.4≤6.4吊线和尺量塑料管复合管每米5m以上2≤81.6≤6.4铸铁管每米5m以上3≤102.4≤83成排管段和成排阀门在同一平面上间距32.4尺量检查室内给水设备安装的允许偏差和检验方法见表1-2-63。室内给水设备安装的允许偏差和检验方法表1-2-63项次项目允许偏差（mm）项目标准（mm）检验方法1静置设备坐标1512经纬仪或拉线、尺量标高±5±4用水准仪、拉线和尺量检查垂直度（每米）54吊线和尺量检查2离心式水泵立式泵体垂直度（每米）0.10.08水平尺和塞尺检查卧式泵体水平度（每米）0.10.08水平尺和塞尺检查连轴器同心度轴相倾斜（每米）0.80.64在连轴器互相垂直的4个位置上用水准仪、百分表或测微螺钉和塞尺检查径向位移0.10.08室内排水和雨水管道安装的允许偏差和检验方法见表1-2-64。室内排水和雨水管道安装的允许偏差和检验方法表1-2-64项次项目允许偏差（mm）企业标准（mm）检验方法1坐标1512用水准仪（水平尺）、直尺、拉线和尺量检查2标高±15±123横管纵横方向弯曲铸铁管每1米≤1≤0.8全长（25m以上）≤25≤16钢管每1米管径≤100mm10.8管径＞100mm1.51.2全长（25m以上）管径≤100mm≤25≤20管径＞100mm≤30≤24塑料管每1米1.51.2全长（25m以上）≤38≤30钢筋混凝土管、混凝土管每1米32.4全长（25m以上）≤75≤604立管垂直度铸铁管每1米32.4吊线和尺量检查全长（25m以上）≤15≤12钢管每1米32.4全长（25m以上）≤10≤8塑料管每1米32.4全长（25m以上）≤15≤12五、工程亮点精彩文档 实用标准文案1.管道安装应衡平竖直，转弯处应安装弯头，且转弯半径一致。2.管道支吊架形式一致，吊杆超出螺帽长度不应大于吊杆的1/2d。吊架应预制与管道垂直，不得歪斜。3.消火栓及喷淋管道均用油漆涂为红色，并标记清楚管道类型及水流方向。4.各房间内喷头应与吊架结合，设置在板中。与吊灯、风口及烟感成行成线。具体布置图见吊顶策划。5.卫生间内卫生洁具、管道检查口、延时阀及地漏的设置应与地板墙砖结合，应与墙砖地砖队中或对缝。具体布置图见墙面及地卖弄策划。6.管道穿墙和楼板时均应设置套管。安装在楼板内的套管，其顶部应高出装饰地面20mm。7.安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。8.安装在墙壁内的套管其两端与饰面平齐。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。穿墙套管两端出墙处应假设塑料环封堵，塑料环与管壁紧密结合不得有缝隙。第二篇实施精彩文档 实用标准文案第一章结构工程第一节模板工程依据工程结构质量对模板的基本要求（模板尺寸准确，板面平整；具有足够的承载力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工中所产生的荷载；构造简单，装拆方便，并便于钢筋的绑扎，安装和混凝土的浇筑、养护；并在满足塔式起重机起重量要求、施工便利和经济条件下，应尽可能扩大模扳面积、减少拼缝等）进行模板的选型、设计、强度验算、细部处理、安装就位等施工策划。一、模板设计和制作模板的选型、设计和配板是关系到混凝土外观质量的关键因素，因此必须以模板体系的选型为重点，综合考虑工程的结构形式和特点、层高变化和经济投人等等诸多因素进行模板的配板和设计，同时加强对阴阳角、模板接缝、梁墙节点、梁柱节点、梁板节点，楼梯间模板设计、门窗洞口模板等节点部位模板的加工、拼装，才能最终实现混凝土的良好观感质量。1.面板材料宜选用钢材、胶介板、竹胶板、塑料等。模板支撑宜选用钢材（型钢、钢管）或钢木结合。选用木材以较好强度和形变小进行控制。见图2-1-1、图2-1-2。图2-1-1大钢模板图2-1-2竹胶板2.设计模板及其支架应依据工程结构形式，各项荷载、地基土类、施工方法等条件进行，符合国家相应规范、标准。3.模板结构构造合理，强度、刚度满足要求，牢固稳定，拼缝严密，规格尺寸准确，便于组装和支拆。封闭型模板宜加排气孔。4.新模板使用前，应检查验收和试组装，并按其规格、类型编号和注明标识（模板清理和养护）。5.模扳设计规格类型和制作数量，应兼顾其后续工程的适用性和通用性，宜多标准型、少异型，多通用、多周转，不断改进和创新。6.采用毛面混凝土模板，内衬网格布、铁丝（钢板）网，应与内模固定牢固，既便于拆模或揭除，又要防止振捣移位、滑落。二、模板安装精彩文档 实用标准文案1.模板竖向支架的支承部位当安装在土层地基时，基土必须坚实，且有排水措施，支架支柱与基土按触面加设垫板。要有雨期施工防基土沉陷和冬期施工防基土冻胀措施。上层支架立柱应与下层支架立柱在同一中心线上，并铺设垫板。层间高度大于5m时，宜采用多层支架或桁架支模，并应保持横垫板平整，上下层支柱垂直在同一中心线上。拉杆、支撑要牢固稳定。2.模板安装位置、轴线、标高、垂直度应符合设计要求和标准。结构构件尺寸准确，门窗和大小洞口、水、电预留洞、电线盒、预埋件、螺栓、插铁（含预应力筋、固定端、张拉端支承垫板、穴模等），位置尺寸准确，固定牢固。3.梁、板的底模板应按规范或设计要求的起拱高度支模，起拱线要顺直，不得有拆线。梁柱节点、主次梁节点或板墙与顶板、楼梯、阳台、檐口等模板，应尺寸准确，边角顺直，拼缝平整。4.模板安装应拼缝严密、平整，不漏浆，不错台，不胀模，不跑模，不变形。堵缝所用胶条、泡沫塑料不得突出板模表面，严防搅入混凝土。见图2-1-3〜图2-1-8所示。图2-1-3加海面条防止漏浆图2-1-4顶板模板采用硬拼接图2-1-5模板支撑图2-1-6支撑下垫木图2-1-7梁采用竹胶合板拼模图2-1-8墙体垂直施工缝精彩文档 实用标准文案5.后浇带和结构各部位的施工缝，应按规范或设计规定的位置、形式留置，模板固定牢固，确保留槎截面整齐和钢筋位置准确。6.模板安装前，施工缝处已硬化混凝土表面层的水泥薄膜、松散混凝土及其软弱层，应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。见图2-1-9、图2-1-10。图2-1-9柱模板安装前预处理7.模板安装前，钢模板内、外灰浆（含模板零部件）必须铲除清刷干净，并涂刷柴油、机油（不准刷黑色黏稠废机油）或脱模剂，要求涂刷薄而均匀，不漏刷。（图2-1-11〜2-1-13）图2-1-10后浇带模板图2-1-11模板清理工具图2-1-12清除模板表面浮浆图2-1-13涂刷脱模剂精彩文档 实用标准文案8.板安装后，应进行自检、互检和专业检查验收。9.模板安装后观感质量。见图2-1-14〜图2-1-17。图2-1-14顶板模板支撑图2-1-15外墙模板托架图2-1-16拼缝严密、阴阳角顺直，图2-1-17拼缝在龙骨、板缝打胶、无错台及变形钉眼下沉（1）模板安装支架、拉杆、斜撑等支撑系统牢固稳定（2）模板面板拼缝严密，平整，无错台，预埋件和预留孔洞位置准确、固定牢固，施工缝、后浇带模板位置和做法符合要求，模板堵缝措施能保证不漏浆和不影响结构观感质量。（3）施工缝处已硬化，混凝土表面层剔凿处理符合规定。模板内清理干净。（4）钢模板内外清理干净，隔离剂涂刷均匀不漏刷，对钢筋或施工缝处混凝土无污染。三、模板拆除1.模板拆除时，结构混凝土强度应符合设计要求或规范规定。2.侧模板拆除，以混凝土强度能保证其表面及棱角不因拆模而受损坏时，即可拆除。3.底模板拆除按设计或规范所要求新浇混凝土强度进行。4.预应力结构应在结构构件张拉后，拆除底模板。5.结构拆除底模板后，其结构上部应严格控制堆放料具施工荷载。必要时应经过核算或加设临时支撑。悬挑结构均应加临时支撑。精彩文档 实用标准文案6.拆除的模板应及时维修保养，清理干净刷油或隔离剂，并分类整齐堆放、标识清晰。四、模板工程施工重点事项（图2-1-18〜图2-1-40）1.模板要有方案、有措施、有计算，要精心设计。模板制作质量要好，制作后要认真验收，使用前要试拼。2.支撑要牢固、稳定、不变形、不跑位、不变形、不胀模。要求有切实可行的措施。注意主次龙骨间距计算和支撑早拆体系设计计算。3.要特别注意阴、阳角、上下层墙、板、柱的错台问题，阴阳角用整模为宜。4.要有防止漏浆的措施。所有模板如有条件均应采用企口形式。缝隙应控制在1.5〜2mm之间。在容易漏浆的部位粘贴泡沫条。图2-1-18顶板早拆体系支模图2-1-19楼模板支撑龙骨图2-1-20柱模及支撑图2-1-21定型阴角模的图2-1-22柱接头处理防止漏浆措施5.墙、柱模板应采用定型钢模板或大模板。钢板厚度在6〜8mm左右，背楞间隔在30cm以内。上下口宜用槽钢或角钢，以利撬模时不变形。模顶、模底留螺栓孔，以利接高接长。模板加工误差：平整度应小于2mm、对角线小于2mm。6.预先在外墙模板和楼梯间模板上口加6mm厚、100mm宽的木条浇筑完混凝土后形成一个凹槽，将上下模板接缝放在凹槽处，保证混凝土接茬的观感质量。7.木模板应注意背方的密度间距应小于25cm。不论是墙柱模板还是顶板模板均应用木工刨刨成一样厚。8.竹胶板、多层板均应选板，因板有微小误差。图2-1-23带有钢支撑、护角和图2-1-24全钢洞口模板塑料面板的门洞模板精彩文档 实用标准文案9.门窗洞口模板可采用定型或角式连接模板，材质可用木板（厚50cm）、木方加竹胶板或多层板、钢板或塑料板。门窗洞口模板应注意支撑的牢固性，支撑有用木方也有用丝杠的。特别要注意的是斜支撑的使用，这是关键，最好设计成组装工具式，既便于使用又可批量生产。图2-1-25墙上的安装预留盒采用图2-1-26楼板上的水电预留洞木框竹胶合板模盒均采用钢质定型模10.模板高度应为：净层高+浮浆厚+5mm，以保证剔除浮浆后混凝土墙（柱）顶高出板底5mm左右，这样打楼板（梁）时墙（柱）上不出接茬。11.窗口滴水线可用槽形塑料条或铝合金槽形条一次打成，也可做在模板上拆模后形成滴水线。12.安装隔板的位置用三合板条钉在底模板上形成凹槽，以便将来安装隔板。13.预留洞可用定型模板（应注意斜支撑），管道预留洞用钢管制作模具（注意要用切割机切割钢管），安装时应固定牢固、准确。派专人负责，在合理的时间脱模。首层结构完成后，窗口两侧用经纬仪弹出基准线，以后每层窗口两邦不断引通线到顶，以不断控制窗口不跑位（注意贴邦引线不要离邦引线）。14.大窗口窗台模上要有排气孔，排气孔直径约40mm，也可在墙模上制作观察孔，观查混凝土浇筑情况。可采用附着式振动器。模板对拉螺栓要用弹簧垫，以防振松。15.止水对拉螺栓两侧应采用木块或橡胶垫，以使切割处在墙内，外侧用砂浆封严。16.墙根地面用3〜4m大杠搓平或抹找平砂浆并在里线外5mm贴直泡沫条，以保证模底不漏浆、不烂根（注意泡沫条厚度是多少应根据是否胀出5mm，长了进人混凝土，少了根部不齐，可根据情况进行调整）。图2-1-27墙体对拉止水螺栓图2-1-28墙体模板控制线精彩文档 实用标准文案17.当梁板支模底模≥4m起拱时，木模1.5‰〜3‰，钢模1‰〜1.5‰为宜。顶板起拱时注意四周边线不起拱，应沿对角线方向起拱。18.板缝间不宜用胶带，应采用硬拼法靠刨平拼缝。锯或刨的板侧面用漆封口，以增加周转次数和保证接缝处质量。19.注意梁根（阳角）漏浆和胀模，一定要拼严、牢固可靠，接缝处加泡沫条。20.分段施工特别要注意拉通线。21.电梯井模板宜采用筒模，整体出模入模。22.墙板（梁、柱）合模前应认真清扫，并合理留置清扫口，一般留在柱根、柱顶、梁端等处。清扫口应对角留置或留一面以利清理。目前一般用空压机或吸尘器进行杂物清理。23.有竖向施工缝时，施工缝位置应符合技术规定。施工缝留置在横纵墙交接处，用15×15目的双层铁丝网绑扎在墙体钢筋上，外边用木板封挡混凝土。顶板施工缝地板下铁垫15mm厚木条，保证下铁钢筋保护层。上下铁之间用木板保证净距，上口再加木板。注意抗渗混凝土底板不允许留施工缝。24.先支梁底模和绑板后绑钢筋。25.支撑横竖成排，有垫板（注意厚度和长度，一般厚度不小于50mm，宽度不小于200mm）。距墙有固定尺寸，保证上下支柱在同一轴线上，不对楼板产生附加弯矩。26.楼梯模板做定型设计，可设计成清水楼梯模板，在支模时将角钢作为防滑条直接固定在楼梯踏步角。为保证角钢牢固性，角钢上焊3个铁角插入混凝土内，浇筑混凝土时楼梯踏步表面随打随撒1:1水泥灰，随用铁抹子压光，楼梯踏步一次成活（注意装饰留量）。拆模后应立即进行成品保护。接槎建议留在楼梯上三步或退三步处。图2-1-29下口贴海绵条图2-1-30梁底清扫口图2-1-31清理底板钢筋内的杂物图2-1-32清理模板内杂物精彩文档 实用标准文案图2-1-33顶板支撑图2-1-34定型楼梯模板图2-1-35固定校正后的整体式楼梯模板图2-1-36大模板的冬期施工准备27.注意工完场清，楼板载荷不要超过强度允许载荷。载荷不要过于集中，以免压裂楼板。要注意养护支撑的留置，上下轴线要对准。28.要注意冬期施工模板保温和混凝土保温。29.要选用合适的隔离剂，模板清理要干净，用专门制作的扁铲清理模板混凝土（以及墙面流浆）隔离剂涂刷要均匀，应使用油漆滚筒，不可使用墩布扫帚等。30.模板放置应合理、安全和便于操作。要有大模板安全围护区。应对面放置，不能顺排放，角度应≤80°，堆放区要符合总平面图。图2-1-37大模板摆放图2-1-38井字梁模板图2-1-39成型竹胶模板图2-1-40墙体大钢模板精彩文档 实用标准文案第二节钢筋工程钢筋工程在审图把关，确定控制的重点和难点，制定措施的前提下，根据具体情况制定相应的措施：1.钢筋过密，要提前放样，如梁柱节点、剪力墙的门窗洞口等。2.悬挑构件的绑扎、钢筋接头的控制等。3.抗震结构的要求如加强区、箍筋加密区、边跨柱头等。施工过程控制从钢筋原材、加工、堆放、绑扎、粗直径钢筋连接和钢筋保护层等方面重点要求，确保钢筋工程质量以期达到工程总的质量目标。一、基本规定1.钢材（含钢筋、钢丝、预应力筋、型钢及焊条、焊剂等），应符合国家规范、标准和有关规定。应具备产品出厂证明、进场复试报告。钢材管理应有入库、出库台账。钢材应按批，分钢种、品种、直径、外型妥善堆放，每垛钢材应有标识牌，写明钢材产地、规格、品种、数量、复试报告单编号，注明合格或不合格。见图2-1-41。图2-1-41钢材台账、堆放、标识、合格与否示意图精彩文档 实用标准文案2.严格控制钢筋半成品加工质量，钢筋平直、切断、弯曲、焊接、连接质量，必须符合规范、规程、标准和抗震等要求。应分规格堆放，并有标识牌，标明半成品编号、直径规格尺寸和使用部位。见图2-1-42。图2-1-42钢筋半成品加工质量示意图3.钢筋绑扎搭接接头，焊接连接接头（电弧焊、闪光对焊、电渣压力焊）和机械连接接头（锥螺纹、等强直螺纹、挤压接头），必须遵守专项操作规程，接头质量符合规范标准。并按规定进行抽样试验，具有试验和检验报告。见图2-1-43。图2-1-34钢筋绑扎、焊接和机械连接示意图精彩文档 实用标准文案4.钢筋安装绑扎质量，钢筋的钢种、直径、外形、形状、尺寸、位置、排距、间距、根数、节点构造、锚固长度、搭接接头、接头错位和绑扎牢固以及保护层控制措施等，必须符合规范、规程、标准。见图2-1-44。图2-1-44钢筋安装绑扎质量示意图5.钢筋设计变更或代换，必须具备设计变更洽商手续和资料。6.控制保护层的措施要合理有效，竖向、水平、悬挑结构、单层或双层钢筋，要依提其钢筋直径大小，合理安放水泥砂浆垫块、塑料卡子、铁马凳或定型卡具，垫块（卡子）的厚度尺寸、位置、间距、数量应确保混凝土振捣不移位、不脱落。水泥砂浆垫块应具有相应强度。塑料卡子应按不同的厚度定做。见图2-1-45〜图2-1-47。图2-1-45钢筋保护层质量示意图图2-1-46钢筋保护层质量示意图精彩文档 实用标准文案图2-1-47钢筋保护层质量示意图7.筋连接接头和绑扎质量，必须坚持自检、互检和专业检查验收，隐蔽工程验收。见图2-1-48。图2-1-48钢筋安装质检示意图二、钢筋安装绑扎允许偏差和检查方法钢筋安装允许偏差见表2-1-1。钢筋安装绑扎允许偏差（mm）表2-1-1精彩文档 实用标准文案项次项目允许偏差值（mm）检查方法1绑扎骨架宽、高±5尺量长度±102受力主筋间距±10尺量排距±53箍筋、构造筋间距±10尺量连续5个间距4钢筋弯起点位移±20尺量5受力主筋保护层基础±5（±10〕尺量受力主筋外表面至模板内表面垂直距离梁、柱±3〔±5〕墙板、楼板±36电弧焊接焊缝焊缝宽度≥0.7d-0.05d（新）量规和尺量焊缝宽度≥0.3d-0.1d（新）焊缝长度-0.5d（新）7电渣压力焊焊包凸出钢筋表面≥4（新）尺量8不等强锥螺纹接头外露丝扣锥筒外整扣1个（新）目测锥筒外半扣3个（新）三、钢筋工程观感质量1.现场钢材和钢筋半成品堆放保管工作规范，标识清晰。见图2-1-49。2.钢筋半成品加工工艺设备和操作方法符合规程要求，专业工种人员均经过技术培训，特殊工种均持岗位资格证书上岗。见图2-1-50。3.钢筋骨架安装绑扎（焊接）及其构成的钢筋半成品质量和控制保护层措施，应符合基本规定。见图2-1-51。图2-1-49钢材和钢筋半成品堆放保管示意图图2-1-50岗位证书、钢筋加工示意图精彩文档 实用标准文案图2-1-51钢筋骨架安装绑扎质量示意图4.钢筋连接接头质量（绑扎、焊接、挤压）和接头位置、同截面数量应符合相关规范、规程和基本规定。5.洞口构造加筋、预埋件、电器线管、线盒、预应力筋及其配件等，位置准确，绑扎牢固，需焊接固定部位，不准咬伤受力钢筋。6.钢筋工程整体观感质量好，岗位责任落实，操作规范，现场整洁。见图2-1-52、图2-1-53。四、施工过程控制1.钢筋原材进场一外观检测一标牌与质量证明书对照一取样送检一使用。见图2-1-54、图2-1-55。图2-1-52整体观感图2-1-53预埋线盒图2-1-54外观检测图2-1-55标牌与质量证明书对照精彩文档 实用标准文案2.钢筋加工及半成品控制（图2-1-56〜图2-1-59）图2-1-56钢筋规格量测图2-1-57对箍筋尺寸抽检图2-1-58箍筋码放整齐图2-1-59钢筋定位梯码放整齐3.钢筋直螺纹连接，直螺纹加工完后应加帽保护，并对所有接头全数检查。见图2-1-60、图2-1-61。图2-1-60戴帽保护图2-1-61全数检查并作记号4.钢筋绑扎对主要连接节点重点检查，例如连梁箍筋进暗柱截面最后距离。见图2-1-62精彩文档 实用标准文案〜图2-1-65。图2-1-62连梁箍筋进暗柱截面图2-1-63墙筋水平筋间距检查50mm尺寸检查图2-1-64水平钢筋起步筋检查图2-1-65竖向定位梯保护层控制厚度5.墙体钢筋采用梯子筋定位，浇筑混凝土时使用支架对上层钢筋保护等措施。见图2-1-66〜图2-1-68。6.钢筋绑扎应符合要求遵循“七不绑五不验”原则：见图2-1-69〜图2-1-72。“七不绑”：混凝土接茬未清到露出石子；钢筋污染未清理干净；未弹好线；未检查钢筋跑位情况；未按1:6调整偏位钢筋；未检查钢筋接头错开长度情况；未检查钢筋接头质量是否合格等，不绑钢筋。图2-1-66站在钢筋网凳上浇筑混凝土图2-1-67采用PVC塑料垫块图2-1-68钢筋采用竖向和控制保护层水平定位梯进行控制精彩文档 实用标准文案“五不验”：钢筋未完成；钢筋定位措施不到位；钢筋保护层垫块不合格、达不到要求；钢筋纠偏不合格；钢筋绑扎未严格按技术交底施工等，不验收。图2-1-69混凝土浇筑前对柱筋图2-1-70混凝土剪力墙样板防污染的措施图2-1-71梁柱接头钢筋绑扎图2-1-72钢筋绑扎成型第三节混凝土工程混凝土的施工工艺和混凝土外观决定着结构本身的观感质量，是创优检查中两项很重要的内容。混凝土施工工艺是否合理、保证措施是否有力，直接决定着混凝土外观效果。一、基本规定1.混凝土配制的强度等级和性能（抗渗、抗冻、低碱及其他特殊要求），必须符合设计要求和规范、标准，并应满足施工需要。2.工程项目使用商品混凝土。混凝土质量控制要点表2-1-2精彩文档 实用标准文案混凝土的5个时间控制混凝土的进场控制混凝土浇筑控制出站时间随车资料齐全基面状况进场时间坍落度分层浇筑标高开始泵送时间现场取样浇筑成型标高泵送结束时间振捣出场时间找平、拉毛项目必须配置与现场试验相适应的简易试验室和相应试验设备及标准养护室（标养箱）。试验人员（含制作试块），必须经过专业培训考核，具备相应的试验工作资格。见图2-1-73、图2-1-74所示。图2-1-73试验室温湿度自动控制器图2-1-74试验室干湿度记录仪3.混凝土浇筑过程，应按有关规定抽测坍落度和制作标养试块和同条件养护试块，标养试块可在现场搅拌处或泵送地点制作，同条件养护试块宜在浇筑振捣地点制作。同条件试块必须与结构部位同条件养护，并用钢筋笼加锁保管。见图2-1-75〜图2-1-82。4.混凝土运输和泵送应符合有关规定，冬雨期施工应采取相应防护措施。5.浇筑混凝土前，应对模板和钢筋进行互检，清除模板内杂物和冰雪，检查和安放保护层垫块、铁马凳，钢筋骨架上应铺设马道跳板，严防踩压钢筋骨架。见图2-1-83、图2-1-84。图2-1-75混凝土泵前取样图2-1-76测量混凝土坍落度精彩文档 实用标准文案图2-1-77标养试块制作图2-1-78标养室图2-1-79现场取样图2-1-80同条件养护试块图2-1-81混凝土试块标准养护图2-1-82建立试验台账图2-1-83混凝土浇筑前用图2-1-84顶板上设马道，汽泵清理杂物防止踩踏钢筋6.混凝土灌注入模，竖向结构混凝土灌注前，应先均匀虚铺3〜5cm厚与混凝土内砂浆相同成分的水泥砂浆。灌注混凝土入模，不得集中下料冲击模板或冲碰钢筋骨架，应按浇筑顺序分层均匀下料，柱、墙板灌注高度大于3精彩文档 实用标准文案m时，应采用布料管、溜管或串筒下料，出料管口至浇筑层自由高度不宜大于1.5m，严防混凝土离析，分层浇筑混凝土厚度，宜采用尺杆量测，一般厚度可在40cm左右，见图2-1-85。7.混凝土振捣，应依据振捣棒的长度和振动作用有效半径，有次序地分层振搗，振动棒移动距离一般可在40cm左右（小截面结构和钢筋密集节点以振实为度）。振捣棒插入下层已振混凝土深度应不小于5cm，严格控制振捣时间，一般在20s左右，严防漏振或过振。并应随时检查钢筋保护层和预留孔洞、预埋件及外露钢筋位置，确保预埋件和预应力筋承压板底部混凝土密实，外露面层平整。施工缝符合要求。封闭性模板可增设附着式振捣器辅助振捣，见图2-1-86。图2-1-85用标尺控制墙体浇筑高度图2-1-86严格按方案振捣8.混凝土浇筑后，应及时采取有效养护措施，严防脱水和收缩裂缝。采用养护剂宜选用保水性好，且表面涂层薄膜可自行脱落的产品，不宜选用在结构表面残留粉状物的产品；采用塑料薄膜养护，应封闭严密，防止风吹掀起或脱落；浇水养护应设专人喷水，保持混凝土湿润不脱水。冬期施工应有保温防冻措施。大体积混凝土和冬期施工应有测温措施。见图2-1-87〜图2-1-92。图2-1-87楼板喷水养护图2-1-88加塑料薄膜覆盖养护图2-1-89加彩条布覆盖养护图2-1-90混凝土保水、保温养护精彩文档 实用标准文案图2-1-91测温孔标识图2-1-92测温现场读数9.混凝土强度等级、抗渗等级和低碱等性能，必须符合有关规定和设计要求。二、混凝土结构允许偏差和检查方法（表2-1-3）混凝土结构允许偏差（mm）表2-1-3项次项目允许偏差值（mm）检查方法1轴线位置基础10尺量柱、墙、梁5（8）2标高层高±5（10）水准仪、尺量全高±303截面尺寸基础±5（+15，-10）尺量柱、墙、梁±2（+5，-2）4垂直度层高5经纬仪、吊线、尺量全高H/1000且≤305表面平整度32m靠尺、塞尺6角、线顺直3（新增）线尺7预留洞口中心线位置5（15）拉线、尺量8预埋件、管、预应力筋、支承板中心线位置3（新增）拉线、尺量9预埋螺栓中心线位置2（5）尺量外露长度+10，-0（新增）10楼梯踏步宽、高±3〔新增）尺量11电梯井筒井筒长、宽对中心线+20，-0（+25，-0）吊线、尺量井筒全高垂直度H/1000且≤3012阳台、雨罩位置±5（新增）三、混凝土结构观感质量1.结构工程保持拆除模板后的原貌，无剔凿、磨、抹或涂刷修补处理痕迹。2.结构整体质量，混凝土密实整洁，面层平整，阴阳角的棱角整齐平直，梁柱节点或楼板与墙体交角、线、面清晰，起拱线、面平顺。无漏浆、无跑模和胀模，无烂根、无错台，无冷缝、无夹杂物，无裂缝，无蜂窝、麻面和孔洞，无气泡或每平米气泡面积不大于30cm2，且气泡分散，气泡最大直径小于10mm，深度不大于2mm。见图2-1-93〜图2-1-96。精彩文档 实用标准文案图2-1-93复杂结构混凝土外观质量图2-1-94屋面梁外观质量图2-1-95门框裁口图2-1-96滴水槽观感3.保护层准确，无露筋；预留孔洞、施工缝、后浇带洞口齐整；预埋件底部密实，表面平整；预埋螺栓垂直、外露丝扣有保护措施。4.外檐阴阳大角垂直整齐，折线、腰线平顺；各层门窗口边线顺直，不偏斜；各层阳台边角线顺直，无明显凹凸错位；滴水槽（檐）顺直齐整，符合要求。5.结构施工管理到位，严格过程控制，工艺做法有创新，科技含量高、结构质量从地下到顶层始终保持高水平，越往上层结构观感质量越好，做到文明施工。四、混凝土工程施工注意事项1.预拌（商品）混凝土（1）商品混凝土合同应提出技术、质量要求，要明确工程量、供应日期、水泥品种、强度等级有无特殊要求、砂石骨料粒径要求、是否有抗冻早强要求、有无出厂温度要求、坍落度要求、初凝时间要求、供应速度要求等等，商品混凝土到达现场后应认真核对以免有误。（2）商品混凝土站应提供每次的出厂合格证，并围绕合格证提供全部附件。附件包括：1）出厂合格证；2）商品混凝土试配（正式实验室的报告单）；3）商品混凝土开盘鉴定；4）水泥三证三试：①水泥厂准用证；②水泥3d出厂报告；③水泥厂后补的28d出厂报告；④商品混凝土站进场水泥快测（24h出结果）；精彩文档 实用标准文案⑤商品混凝土站水泥进场3d复试；⑥商品混凝土站进场水泥后补28d复试报告。如果现场水泥厂家基本不变，水泥厂准用证可单列。如果商品混凝土出厂时间在水泥出厂28d报告后，可以省去水泥厂3d报告，如果商品混凝土站水泥库大，储备足够，不需做快测，可省快测报告。5）砂子试验报告；6）石子试验报告；7）掺合料试验报告及出厂合格证；8）外加剂资料；①外加剂厂准用证；②外加剂使用说明；③外加剂指标；④外加剂厂试验报告；⑤商品混凝土站对该外加剂所做复试（内容包括抗渗要求、强度比要求、钢筋锈蚀要求、含碱量要求、早强要求、耐低温要求、坍落度要求、初凝要求等等）。（3）现场抽查坍落度是否合格。（4）认真计算并验证商品混凝土供应速度是否按合同要求，核对是否超过混凝土初凝时间，分析原因加以改进。2.现场标养室降温升温设施应齐全、有效，计量准确可靠、符合要求、记录齐全。3.混凝土试块按规定数量和地点取样，并标识准确。同条件试块也应按规定留置，在哪层打的就放在哪层的钢筋笼子里并加锁。注意见证取样工作。4.浇筑现场设砂浆槽，打混凝土墙（柱）时应先浇筑5cm左右的同强度等级的去石子的砂浆层，以防烂根。5.冬期施工应注意混凝土搅拌要求、外加剂、保温材料选择、锅炉管线等加热措施、测温点的布置、测温人员培训、检查测温资料及时作出分析、结论等。6.混凝土浇筑时应拉通线控制标高。墙（柱）混凝土浇筑高度应比底板〈主梁）底标高高出3cm，弹出底标高线后在底标高线上5〜10mm处用云石机切5mm深，然后沿线将上部软弱层剔掉露出石子，并清理干净（切割的目的是使剔凿规矩避免漏浆）。7.用间隔50cm的尺竿和手电检查和控制每次浇筑高度。8.门窗下口混凝土振捣时加附着式振捣器。9.混凝土养护可采用刷养护剂和浇水养护的办法。夏季应覆盖塑料薄膜，冬季应保温。10.表面如是面层应一次压光。如是结合层应拉毛。一般用3〜4m刮杠刮平后用木抹子搓毛或压光后用塑料板刷拉毛。见图2-1-97〜图2-1-100。精彩文档 实用标准文案图2-1-97混凝土浇筑后用3m刮杠刮平图2-1-98楼面混凝土机械找平图2-1-99楼板混凝土压光后用塑料板刷拉毛图2-1-100混凝土保温养护11.混凝土终凝后应立即对柱头、柱根、墙根等接茬处进行凿毛，直至露出石子。见图2-1-101〜图2-1-105所示。12.由混凝土工人负责用湿抹布将污染钢筋上的混凝土浆及时清理干净（或用套管、缠绑防止污染）。见图2-1-106、图2-1-107所示。图2-1-101弹柱边线、切边、图2-1-102墙体弹出剔凿线剔除软弱层准备进行剔凿图2-1-103墙体下口与顶板交接处软弱层剔除精彩文档 实用标准文案图2-1-104剔除梁豁图2-1-105施工缝剔毛至石子图2-1-106柱钢筋防止污染措施图2-1-107墙筋塑料布包裹保护13.混凝土楼梯、柱、墙阳角等易磕损处要用废模板、木条、塑料条包住保护，水电预留洞口也要进行必要的临时封堵。见图2-1-108、图2-1-109。图2-1-108楼梯保护图2-1-109柱混凝土完工后，柱角的保护14.混凝土拆模后质检人员要及时进行检测，对满足要求的粘贴标识加以确认，发现问题要组织相关部门会诊，分析原因，制定预防措施。见图2-1-110。图2-1-110混凝土质量标签精彩文档 实用标准文案15.坚持样板引路制度，设立样板墙、样板间、样板段，以点示面，全面推进。见图2-1-111、图2-1-112。图2-1-111样板引路图2-1-112成品保护第四节砌体工程一、基本要求砌体工程所用的材料应有产品的合格证书、产品性能检测报告。块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复验报告。严禁使用国家明令淘汰的材料。1.砌筑用砖砖的品种、强度等级（MU）必须符合设计要求，并应规格一致。用于清水墙、柱表面的砖，尚应边角整齐，色泽均匀。不得用黏土砖。2.砌筑砂浆（1）原则采用预拌砂浆。（2）当采用自拌砂浆，必须严格控制原材料质量，其中水泥、砂、石灰、外掺料及其砂浆的质量必须符合规范和设计要求。二、质量控制标准1.砌体施工质量控制等级应达到《砌体工程施工质量验收规范》GB50203-2002所规A级标准。2.砌体施工允许偏差及检查方法（表2-1-4）砌体施工允许偏差及检查方法表2-1-4序号项目允许偏差（mm）检查方法规范标准项目标准1轴线位移1010尺量2标高基础顶面±15±10水准仪或拉线尺量楼面±15±153垂直度每层55经纬仪吊线尺量全高1084表面平整度清水墙552m靠尺、塞尺精彩文档 实用标准文案混水墙、柱85续表5门窗洞口高、宽度±5±5拉线尺量上下口偏移20106灰缝清水墙水平缝75拉线尺量混水墙水平缝107清水墙竖缝2010三、砌体施工关键控制环节见图2-1-113〜图2-1-120。1.脚手眼设置脚手眼不准在下列墙体部位设置：（1）120mm厚墙、清水墙和独立柱；（2）过梁跨中1/2范围内；（3）宽度小于1m的窗间墙；（4）砌体门窗洞口两侧200mm和转角处450mm范围内；（5）梁垫下左右500mm范围内；（6）脚手眼补砌不得用干砖填塞，应用细石混凝土填塞、灰缝填满。2.墙拉筋结点连接（1）间距沿墙高不应超过500mm—道；（2）埋入长度从留槎处算起不应小于1000mm；（3）后置拉筋结点，不应剔凿混凝土面层，应结合砌体材料模数，弹出墙体中心线、拉筋间距线，用膨胀螺栓将钢板固定在混凝土面层上，墙拉筋与钢板焊牢。3.构造柱结点处理（1）必须弹出构造柱边线；（2）构造柱与墙体连接处应砌成马牙槎，马牙槎应先退后进，马牙槎尺寸为60mm；（3）每一组马牙槎高度不应超过300mm；（4）不得削弱构造柱截面尺寸。4.梁、板底部斜砌（1）填充墙砌至接近梁板底时，应留置一定空隙，待填充墙砌筑完，间隔7d后，再补砌（斜砌）墙体；（2）如用预制混凝土楔形块要制作专用模具，统一制作。5.填充墙电线管安装（1）填充墙砌筑前，将所有电线管全部安装到位；（2）严禁对填充墙剔凿，克服结构裂缝；（3）对电线管稠密部位，应采用混凝土填补。四、砌体施工重点注意事项1.竖向灰缝不得出现透明缝、瞎缝和假缝；精彩文档 实用标准文案2.砌体水平缝的砂浆饱满度不得小于80%；3.砌体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3；4.转砌体组砌上、下错缝，内外搭砌，砖柱不得采用包心砌法；5.转砌体的灰缝应横平竖直、厚薄均匀，水平灰缝厚度应在10mm±2mm；6.采用混凝土小型空心砌块材料，在地面踢脚板部位，用不低于C20的混凝土浇筑底墙；7.小砌块墙体应对孔错缝搭砌，搭接长度不应小于90mm；8.小砌块砌体水平灰缝内的钢筋居中至于灰缝中，水平灰缝厚度应大于钢筋直径4mm以上，砌体外露砂浆厚度不应小于15mm；9.设置在砌体灰缝内的钢筋，应采取防腐措施；10.填充墙砌体砌筑前，块材应提前2d浇水湿润；11.砌体工程每步架砌筑完毕后，间隔1d，再进行上部墙体施工；12.加气混凝土砌块，砌体的水平及竖向灰缝厚度分别为15mm和20mm；13.采用原浆勾缝者，必须随砌随勾；14.每层间砌块砌体最好是每天1次，砌筑高度控制在1m左右；15.为防止窗洞下角处因应力集中点产生45°斜裂缝，建议在窗台处增设钢筋混凝土板带，板带厚6.0〜12.0cm，内配3φ8钢筋网片。16.对于顶层或出大屋面的小间砌体为防止温度裂缝的产生，建议可将砌体改为约束砌体。图2-1-113砌体墙面平整度控制图2-1-114砌体墙面构造柱1图2-1-115砌体墙面构造柱2图2-1-116砌体墙面构造柱3精彩文档 实用标准文案图2-1-117砌体墙面平整图2-1-118基础浇筑混凝土图2-1-119清水墙与抹灰墙面交接图2-1-120砖墙顶部砌筑第五节钢结构工程一、基本要求钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质理管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。1.钢结构深化设计深化设计原则：一般钢结构工程构件数量多，深化设计将是钢结构制作过程中最重要的环节。深化设计是将工程的结构设计图纸细化为能直接进行制作和吊装施工图的过程，深化图的好坏直接景响着构件制作和安装的质量。在钢结构加工制作前对钢结构加工制作厂作详细的钢结构设计图纸和安装方案交底，明确钢构件的制作特点及难点、安装顺序、吊装区的划分、吊装过^中的临时支撑、连接等，保证钢结构加工制作方案与现场钢结构安装方案的一致性。同时钢结构与混凝土墙相连的位置需要提前进行埋件预埋施工，深化设计时需要对预埋件进行精确定位，在混凝土施工时组织进行预埋施工。详图深化设计具体见表2-1-5。精彩文档 实用标准文案详图深化设计要求表2-1-5详图设计要求1.深化设计应根据原设计所提供的节点详图进行，如在节点图中无相应的节点时，可按照中国钢结构设计规范进行制定，但必须经原设计认可2.节点图应包括主梁与次梁、主梁与钢柱、主梁与埋件、支撑杆件等连接详图3.节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸一系列施工详图设计所必须具备的信息和数据安装布置图它包括平面布置图、立面布置图、地脚螺栓布置图等。安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息构件详图（1）构件细部、重量表、材质、构件编号、焊接标记、连接细部、坡口形式和索引图等：（2）螺栓统计表，螺栓标记，螺栓直径。（3）轴线号及相对应的轴线位置。（4）加工、安装所必须具有的尺寸。（5）角度方向、构件的对称和相同标记。（6）图纸标题、编号、改版号、出图日期。（7）加工厂所需要的信息2.材料要求钢结构工程所用的材料、规格、性能等应符合现行国家产品标准和设计要求。进口钢柯的质量应符合设计和合同规定的要求。见图2-1-121〜图2-1-127。3.工厂和现场焊工附加考试焊工必须考试合格并取得合格证。持证焊工须在其考试合格项目及其认可范围内施焊见图2-1-128〜图2-1-132。图2-1-121进口热轧H形钢图2-1-122拉伸试验图2-1-123所有主辅材料进场同时附带产品的质量证明书精彩文档 实用标准文案图2-1-124焊丝及气体合格证图2-1-125抽样复试合格后方准使用图2-1-126切割取样图2-1-127电脑记录图2-1-128现场焊工附加考试及焊工考试合格证书图2-1-129二氧化碳气体保护焊图2-1-130平焊加障碍精彩文档 实用标准文案图2-1-131横焊加障碍图2-1-132立焊加障碍二、工厂和现场焊接工艺评定工厂和现场焊接工艺见图2-1-133〜图2-1-141。图2-1-133电渣焊工艺评定图2-1-134焊接种图2-1-135焊接过程图2-1-136焊后外观图2-1-137栓钉焊接穿透焊准备图2-1-138现场穿透焊精彩文档 实用标准文案图2-1-139打弯试验图2-1-140工厂非穿透焊图2-1-141工厂非穿透焊三、工厂制作工厂制作见图2-1-142〜图2-1-161。图2-1-142钢板下料图2-1-143板件开坡口图2-1-144十字形钢柱组焊图2-1-145H型钢柱组焊精彩文档 实用标准文案图2-1-146接衬板图2-1-147箱型钢柱组焊图2-1-148箱形柱埋弧焊图2-1-149箱形柱电渣焊图2-1-150龙门式自动焊机焊接H型钢图2-1-151一级熔透焊超声波探伤图2-1-152对构件扭曲、侧弯热矫正图2-1-153H形钢翼缘板机械矫正与热矫正配合进行精彩文档 实用标准文案图2-1-154H形钢端面铣平图2-1-155箱梁断面铣平图2-1-156面成孔数控钻床图2-1-157三维数控钻床制孔精度±1.0mm制孔精度±1.0mm图2-1-158抗滑移摩擦面采用二次喷砂图2-1-159采用喷砂（抛丸）除锈图2-1-160图2-1-161精彩文档 实用标准文案所有构件验收经过工厂自检——总包建造人员监检——驻厂监理监检三道检验程序四、钢结构安装1.进场检验：见图2-1-162图2-1-165。图2-1-162焊条进场验收图2-1-163栓钉进场检验图2-1-164高强螺栓进场验收图2-1-165钢构件进场检验2.安装：见图2-1-166图2-1-177。图2-1-166钢结构车道安装图2-1-167柱与梁连接图2-1-168钢梁串吊图2-1-169钢梁临时固定精彩文档 实用标准文案图2-1-170钢梁与H形柱连接图2-1-171钢梁与箱形柱连接图2-1-172柱边角钢支撑连接图2-1-173桁架与框架梁连接图2-1-174测量放线图2-1-175顶板安装与抄平图2-1-176安放限位装置图2-1-177安装支座与临时固定精彩文档 实用标准文案3.钢结构安装之高强度螺栓施工：见图2-1-178〜图2-1-182。图2-1-178手动扳手初拧图2-1-179电动扳手终拧图2-1-180高强螺栓终拧节点图2-1-181栓焊组合节点图2-1-182梁与柱牛腿栓接节点4.钢结构安装之现场焊接：见图2-1-183〜图2-1-188。图2-1-183焊前预热图2-1-184预热温度实测图2-1-185钢柱焊接防风棚图2-1-186钢柱焊后保温精彩文档 实用标准文案图2-1-187现场UT超探图2-1-188H形柱焊后外观5.钢结构安装之压型钢板铺设：见图2-1-189〜图2-1-192。图2-1-189柱边欲开孔图2-1-190等离子切割图2-1-191洞边临时支撑图2-1-192压型板铺设后外观6.钢结构安装之栓钉焊接：见图2-1-193〜图2-1-194。图2-1-193非常透焊图2-1-194穿透焊精彩文档 实用标准文案7.钢结构安装之防火涂料：见图2-1-195〜图2-1-198。图2-1-195促凝剂搅拌图2-1-196涂料搅拌图2-1-197密度检测第二步，调制防火涂料，分层喷涂，达到设计要求厚度。第三步，处理边角及结合部位，检验合格后进行成品保护及工序交接。图2-1-198钢结构防火喷涂施工示意图钢材基层处理达到防火喷涂施工要求第一步，基层处理，达到喷涂第一遍条件。精彩文档 实用标准文案第六节屋面防水工程屋面防水施工除应严格遵循有关《屋面工程质量验收规范》、《屋面工程技术规范》、设计要求和相关强制性条文所规定的内容进行施工，满足工程防水不渗不漏的基本使用功能外，作为创优工程，还必须有良好的感观质量和细部做法。一、屋面防水基层屋面找平层表面应平整，不得有疏松、起砂、起皮现象并应在屋面排水坡向做好分格，分格缝间距宜在6m以内，缝宽宜为20mm，并嵌填密封材料。天沟、檐口、泛水、变形缝和伸出屋面的结构均应符合设计和观感要求。不得有积水现象。见图2-1-199〜图2-1-202。图2-1-199屋面基层坡向正确图2-1-200天沟圆弧流畅美观平整风格合理坡向合理图2-1-201突出屋面支墩正确做法图2-1-202屋面墙体及附壁柱泛水圆弧一致美观二、屋面防水卷材铺设铺贴卷材做到压接接头密实牢固、线条平直、宽度均匀，无褶皱、鼓泡、翘边现象；泛水及转角处圆弧顺直美观。见图2-1-203、图2-1-204。图2-1-203卷材压接接头牢固落实图2-1-204卷材铺设线条平直宽度均匀精彩文档 实用标准文案三、屋面排气孔排气屋面的排气道应纵横贯通，不堵塞，并与大气连通的排气出口相通；屋面面积每36m2设置一个排气出口，高度不低于25mm，要求形状及出口一致排列整齐顺直美观；在经常有人停留的屋面上，通气管口应高出屋面2m并应根据防雷要求考虑防雷装置。通气管高出屋面不得小于0.3m，且应大于最大积雪厚度，通气管顶端应装设风帽或网罩。见图2-1-205〜图2-1-210。图2-1-205普通塑料管排气孔图2-1-206不锈钢排气孔图2-1-207排气孔新颖别致，独具匠心图2-1-208排气道贯通处设排气孔整齐顺直图2-1-209附墙式排气罩图2-1-210屋面通气管四、屋面排水系统1.檐沟精彩文档 实用标准文案纵向流水坡度不应小于1%，水落口周边直径50mm范围内坡度不应小于5%，檐沟表面平整美观、线条顺直、流水畅通，无积水现象。2.屋面直落式落水口水落口周围直径500mm范围内坡度不应小于5%，水落口杯与基层接触处应留宽20mm、深20mm凹槽，嵌填密封材料；水落口面层排砖整齐、勾缝光滑平整、无积水现象、水箅子起落灵活，整体达到最佳观感质量。见图2-1-211〜图2-1-217。图2-1-211排水天沟弧度自然排水流畅图2-1-212屋面天沟坡向通畅无积水图2-1-213水箅子周圈凹槽嵌填密实图2-1-214不锈钢水箅子安装可靠实用美观图2-1-215水杯口周圈500mm内坡度加大图2-1-216水杯口周圈瓷砖镶贴美观勾缝光滑图2-1-217屋面排水设置美观合理精彩文档 实用标准文案五、屋面女儿墙女儿墙防水构造应遵守下列规定：砖墙，卷材收头可直接铺压在墙压顶下，压顶作防水处理；也可在砖墙上留凹槽，卷材收头应压入凹槽内固定密封；凹槽距屋面找平层最低高度不应小于250mm，凹槽上部的墙体应做防水处理。女儿墙压顶应表面光滑平整，向内流水坡度明显。阳角通顺，鹰嘴明显、下口光滑平整。见图2-1-218〜图2-1-221。图2-1-218铝合金压条兼作图2-1-219转角方正阳角通顺滴水一条二用图2-1-220女儿墙转角泛水顺畅交圈图2-1-221墙顶内坡、鹰嘴压条泛水几线顺直六、屋面凸出物1.凸出屋面物体根部做法精彩文档 实用标准文案凸出屋面物体根部周围的找平层做成墩台，墩台与找平层间留凹槽，并嵌填密封材料，管道防水层收头处用金属箍箍紧，并用密封材料封严。观感应做到：防水封口严密，墩台表面光滑平整，高度不小于260mm，泛水圆弧一致顺直。见图2-1-222〜图2-1-227。图2-1-222凸出屋面支墩式样统一，圆弧大小顺畅一致，美观图2-1-223所有支墩根部均作小圆弧泛水，并与周边流凹槽，用密封胶嵌填图2-1-224凸出屋面结构泛水图2-1-225风道接口棱角方正圆弧一致，美观支墩泛水美观泛水几线顺直图2-1-226屋面柱脚泛水图2-1-227所有设备支墩也按凸出物构造泛水统一做法精彩文档 实用标准文案2.屋面穿墙或落水管墙与管相交部位做到清晰美观，水落管下部作水簸箕保护屋面。见图2-1-228〜图2-1-230。3.屋面过管线设施屋面各种管线布置安装完成后，为保护成品，便于维护和检修方便，可用混凝土砌筑行人过桥，亦可用钢材制作行人过往小桥，既美观又体现人性化的施工理念。见图2-1-231、图2-1-232。图2-1-228穿墙水管下接石材水簸箕图2-1-229石材水簸箕加不锈钢过滤网图2-1-230用金属做成的接水簸箕，美观经济实用图2-1-231屋面跨管道小桥图2-1-232屋面跨电缆桥架小桥七、屋面大面屋面大面的观感质量优良与否，会给整个工程增添特点和亮点，并能成为推动整个工程成优的关键部位。精彩文档 实用标准文案屋面大面首先应设计先进，分块合理；大面平整，坡向、坡度准确，排水系统畅通，如系刚性瓷砖面层，则所有砖缝大小、宽窄、深浅、均匀一致，色泽明显，勾缝光滑、接头呈小八字，无空鼓。如系架空隔热屋面，则要求隔热板铺设平整、稳固，缝隙勾填密实美观均匀，架空隔热板离山墙或女儿墙大于50mm。见图2-1-233。异形上人屋面分块均称贴砖牢固分色分格整齐、面砖平整嵌填密实顺直瓷砖屋面排砖分格合理离缝铺贴美观面砖铺设平整分格分色整齐排砖合理，坡度正确，细部处理到位勾缝光滑线条顺直清晰水刷石做刚性防水层美观实用瓷砖屋面大面平整排水良好精彩文档 实用标准文案种植屋面具有防水和穿刺层，排水系统完善美化环境。图2-1-233屋面大面质量示意图精彩文档 实用标准文案第二章机电安装工程在建筑工程施工阶段中，机电安装工程是一项非常重要的工程。自2001版施工验收规范统一标准颁布后，机电分部所占单位工程中的比例权重更加增大。为确保鲁班奖工程顺利创建并获成功，更应加大对相关机电安装工程在实施过程和施工控制方面的力度。机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。机电安装工程要做出质量特色和水平，需要重点关注：1.创优目标明晰：（1）利用计算机技术优化设计，合理布置各类通风管道、电缆桥架、设备；综合布置卫生洁具、地漏和地砖、墙砖、顶板的对中、对缝；风口、消防喷头等定位；（2）根据项目特点总体规划，本项目需要做出的质量特色、亮点，保证结构美观、关注安全和使用功能、人性化设计、保证满足标准强制性条文要求、质量通病的治理等，如设备基础和排水沟表面处理形式和设备间色彩的协调；同规格管道支吊架统一形式，同走向管道共用支吊架；方便用户操作和成品保护的走道（小桥）、楼梯平台；标识等。2.施工过程中各方责任主体（业主、设计、施工、监理等）的协调配合，按照创优策划要求对质量进行过程控制，保证一次成优。第一节设备安装实施目标要点：1.设备布局合理、美观、各类设备的功能、状态标识清晰、准确。2.设备安装规范、固定牢固、运行平稳。3.设备运转正常，无跑冒滴漏现象。4.传动设备振动及噪声不超标；无不安全的隐患。5.降噪措施完备，安装规范。6.减振的设备稳定可靠，接管、补偿达到工艺要求。7.与设备相连的管道坡向正确，柔性接头、支架安装位置正确，不能给设备造成额外载荷；机壳接地、非金属柔性接头接地跨接处理。8.设备基础垫铁安装符合规范要求，设备基础、支架底座根部进行细部处理、设置排水措施。9.不锈钢、铝制设备和碳钢底座之间应用非金属垫片隔离，防止碳钢底座腐蚀。管道设备的总体布置：见图2-2-1。水泵及管道布置要点：非金属柔性接头接地跨接处理；同类阀门、管件、支架安装标高一致，整齐美观；管道穿楼板套管处理细致美观；设备混凝土基础设置合理；排水措施实用美观。见图2-2-2。精彩文档 实用标准文案设备管道总体布局合理、美观设备管道布置整齐、层次分明、保温管道美观图2-2-1管道设备的总体布置图2-2-2水泵及管道布置介质流向标识图2-2-3各类设备间布置图（一)消防泵房布置要点：总体布局合理，色彩搭配美观，基础和地面处理细致，排水合理，标识清楚。各类设备间布置见图2-2-3。精彩文档 实用标准文案设备管道综合布置总体布置整齐，机壳接地处理总体布局美观，电缆保护软套管排列整齐（弯管部位支撑处缺和弯管形状匹配的金属弧形托座）水冷机组及管道布置设备间布置及保温设备间布置图2-2-3各类设备间布置图（二）精彩文档 实用标准文案管道、设备、基础、地面布置协调美观图2-2-3各类设备间布置图（三)第二节管道安装实施目标要点：1.设备间、地下室、管廊内管道事前策划和深化设计，排列整齐有序。2.机房内机泵、管道及阀门仪表支架等安装细部处理精细，质量上乘。3.管道定位正确、安装牢固、横平竖直，有坡向要求的管道坡向正确，坡度合理。4.管道、部件的布置及支吊架的设置合理。（1）门支吊架间距符合规范要求。（2）管道连接的法兰、焊缝、阀门、仪表等应便于使用和检修，不得紧贴墙面、楼面和管架。（3）支吊架孔眼采用电钻或冲床加工，支架和管座设在牢固结构物上。（4）组合支架（多层支架）应进行受力计算，要求受力状态合理无变形。（5）管道支架不得设置在管道焊缝上，同时不能利用法兰、螺栓、吊挂支撑其他设备。5.当建筑物是弧形时应将管道制作成同曲率的弯管，不得由法兰来借弧形及其他不全理措施。6.各类管线按功能着色，管内介质、流向、通往区域等标识齐全、醒目。7.竖井内的管道布置、支吊架、油漆、保温、标识、标牌、穿洞口进行封堵。8.吊顶内管道布置、支吊架、油漆、保温、穿洞口应进行封堵。9.螺栓连接管道安装后的管螺纹根部应有2〜3扣的外露螺纹，多余的麻丝应清理于净并做防腐处理。10.管道穿墙、楼板处设置金属或塑料套管。（1）安装在楼板内的套管，其顶部高出装饰地面20mm。（2）安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。（3）安装在墙壁内的套管其两端与饰面相平。（4）穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。精彩文档 实用标准文案（5）高层建筑中明设排水塑料管道穿墙（楼板）使用阻火圈。（6）管道的接口不得设在套管内。11.管道穿过结构伸缩缝、抗震缝及沉降缝敷设时保护措施。（1）在墙体两侧采取柔性连接。（2）在管道或保温层外皮上、下部留有不小于150mm的净空。（3）在穿墙处做成方形补偿器，水平安装。12.消防自动喷淋系统的管道连接形式及喷头的安装情况。喷淋头等末端设施安装牢固、成排成线、美观实用。13.消防分区用防火卷帘门或防火门安装规范；消防栓箱安装质量以及设施规范合理；消防设施的标设醒目。14.室内消火箱、室外消火栓、消防水泵接合器的安装、标识情况；消火箱的配件齐全，布置规范；消防通道畅通。15.公共场所使用自动感应洁具的情况，地漏存水高度50mm，地漏下接管有存水弯。16.卫生间的洁具布置、安装情况，五金件的安装情况，冲水压力及排水通畅情况。17.屋面塑料透气管的高度、固定情况。18.屋面排烟机有45°弯头及钢丝网，采用防火软接头。19.保护壳的质量情况，人横跨管道时设置跨过设施。20.排至屋面的雨水口有45°弯头，屋面上有保护措施，管口设置防虫网。沟槽连接管道：1.按管径规定设置固定支架、将构槽接口设置在固定支架旁。2.20m以上距离管道考虑设一个软接补偿装置。3.同一管段上安装的卡箍卡口与螺栓朝向一致。4.支、吊架不能支承在连接头上，水平管的任意两个连接头之间必须有支、吊架。5.横管吊架（托架）应设置在接头两侧和三通、四通、弯头上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于150mm和大于300mm。6.在进水立管后部，三通、弯头部位均应设固定支架。焊接管道：1.管道焊接控制错边量，焊缝表面波纹均匀、饱满。2.焊缝余高不得低于母材表面，水平固定位置最大余高不超过5mm，其他位置焊缝余高不超过3mm。3.焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷，焊缝几何尺寸必须符合，有关规范规定。4.焊接管道相邻两段管道组对时两纵缝间距应大于100mm，支管外壁距焊缝不宜小于50mm。5.支管接头不能设在主管焊缝上，支管外壁距焊缝边缘50mm以上。6.不锈钢管道焊接后影响热焊缝和热影响区应进行酸洗钝化处理。7.紫铜管道钎焊接头应用热水进行清洗管道支、吊、托架的安装：精彩文档 实用标准文案1.位置正确，埋设应平整牢固。2.固定支架与管道接触应紧密，固定应牢靠。3.滑动支架应灵活，滑托与滑槽两侧间应留有3〜5m的间隙，纵向移动量应符合设计要求。4.无热伸长管道的吊架、吊杆应垂直安装。5.有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。6.固定在建筑结构上的管道支、吊架不得影响结构的安全。7.不锈钢、塑料管及复合管，采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。管道和设备的外保温：1.管道与支架结合部应设置软木或同类材料，确保严密性。2.管道与绝垫层应贴合紧密，不得有空隙。3.金属外保护壳应有效的咬边连接，并纵缝应错开，不应有其他措施强行连接。4.设备保温（绝热）方式合理，便于操作，不得存在冷桥现象。5.设备及管道保温有效，有无结露现象；设备、管道保温（绝热）层包裹紧密、无空隙、封口严密且外形细腻美观。6.屋面管道保温的成品保护情况。管道吊钩或卡籀安装：1.立管卡安装高度，距地面应为1.5〜1.8m。2.2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。3.管道上的吊钩或卡籀应固定在承重结构上。固定件间距：（1）横管不大于2m。（2）楼层高度小于或等于5m，立管可安装1个固定件，每层必须安装1个。（3）楼层高度大于5m，每层不得少于2个。4.立管底部的弯管处应设支墩或采取固定措施。常见管道外表面的标志色漆或色环（表2-2-1）。常见管道外表面的标志色漆表2-2-1管道给水管消防管煤气管废水管氧气管天然气管道液化石油气管蒸汽管压缩空气1色标志墨绿色红色红色环黄色黑色天蓝色黄色黑环黄色红环红环蓝色（1）色环宽度：（以管子外径、保温管以保温层外径为准）外径小于150mm为50mm外径150〜300mm为70mm，外径大于300mm为100mm。色环以分布均匀便于观察为原则，一般直管段上间距5cm左右为宜。双色环间的距离等于色环的宽度。（2）管道上应涂上表示介质流动方向的箭头，介质有两个方向流动可能时，应标出两个相反方向的箭头，箭头一般漆成白色或黄色。（3）有色金属管道、不锈钢管、镀锌钢管，镀锌铁皮和铝皮保护层，不宜涂漆。各类管道布置：见图2-2-4〜图2-2-19。精彩文档 实用标准文案√设备管道布置整齐√管道布置整齐√同规格管件标高一致√吊架做工细致√支架和混凝土处理美观√油漆分色√管道介质和流向标志醒目√管道介质和流向标志醒目√管道、阔门、仪表排布成线√消防系统安装规范√管道支架吊架布置规范√标识醒目√设置共用接地扁钢并刷黄绿相间的油漆标识图2-2-4消防管道布置精彩文档 实用标准文案图2-2-5运用计算机CAD软件精确绘制管线综合布置图实施后的效果√共用支架√管道横平竖直间距一致图2-2-6管道、风管按照建筑物弧线制作成同曲率的弯管（一）精彩文档 实用标准文案图2-2-6管道、风管按照建筑物弧线制作成同曲率的弯管（二）图2-2-7直饮水不锈钢设备和管道图2-2-8管道布置图2-2-9医院设备间各类管道、桥架布置精彩文档 实用标准文案图2-2-10变形缝处的管道和图2-2-11设备管道布置（PVC-U管道)桥架伸缩节安装图2-2-12消防管道排列有序、支架规范、标识清晰图2-2-13设备管道布置图2-2-14保温管道布置〈保温层金属壳外观）图2-2-15设备管道布置协调美观、保温层做工精细（一）精彩文档 实用标准文案图2-2-15设备管道布置协调美观、保温层做工精细（二）图2-2-16管井内管道支架、保温、介质及流向标识、穿楼面封堵图2-2-17管道布置整齐美观、保温外形漂亮标识清晰图2-2-18保温设备和管道精彩文档 实用标准文案图2-2-19地下室管线布置卫生间：见图2-2-20。图2-2-20卫生间（一）精彩文档 实用标准文案图2-2-20卫生间（二）地漏：见图2-1-21。图2-2-21地漏精彩文档 实用标准文案水簸箕：见图2-2-22。图2-2-22水簸箕第三节通风空调安装工程风管安装：1.风管表面平整、无损坏、颜色一致，安装位置应正确，接管合理；2.连接法兰的螺栓应均匀拧紧其螺母宜在同一侧；3.风管与砖混凝土风道的连接接口应顺着气流方向插入并应采取密封措施；4.风管穿出屋面处应设有防雨装；5.风管的连接以及风管与设备或调节装置的连接无缺陷；6.风管穿越防火、防爆墙或墙板：设管壁厚度不小于1.6mm的预埋管或防护管，风管与套管之间用不燃且对人体无危害的柔性材料封堵；7.各类调节装置的制作和安装正确牢固，调节灵活，操作方便；8.管、部件及管道的支吊架形式、位置及间距符合规范要求；9.风管、管道的软性接管位置符合设计要求，接管正确、自然无强扭。风管、部件、管道及支架的油漆附着牢固，油漆厚度均匀有无流坠现象；10.绝热层材料表面平整，有无断裂和脱落；11.不锈钢板铝板风管与碳素钢支架的接触处应有隔绝或防腐绝缘措施。风口安装：1.风口可调节部件正常动作；2.风口与风管的连接牢固严密，边框与建筑面贴实，外表面平整，不变形；3.风口无结露现象；4.同一房间内相同的风口安装高度一致，排列整齐；5.风口与房间的顶线和腰线协调一致；6.风管暗装时，风口应服从房间的线条；7.吸顶安装的散流器应与顶面平齐，和灯具、烟感探头、装饰平顶对中成线，散流器顶每层扩散圈保持等距离，散流器与总管的连接牢固；精彩文档 实用标准文案8.风口位置和建筑物其他功能件协调一致。柔性短管安装：1.选用防腐、防潮、不透气、不易霉变或难燃阻燃性材料；2.柔性短管长度为150〜300mm；3.与风管的同心度一致，不得扭曲；4.柔性短管的安装应松紧适度无明显扭曲；5.可伸缩性金属或非金属软风管的长度不宜超过2m并不应有死弯或塌凹。通风、空调系统防火阀安装：1.防火阀距墙表面不大于200mm，穿越墙体风管段应由2〜3mm钢板制作；2.防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作；3.防火及排烟阔等关闭状况严密，动作可靠。通风机、制冷机、风机盘管机组的安装：1.安装位置正确、安装牢固；2.组合式空气调节机组外表面平整光滑，接缝严密、组装顺序正确；3.除尘器安装牢固、接口严密；4.消声器安装方向正确，外表面平整有无损坏；5.制冷及水管系统的管道、阀门及仪表安装位置正确，系统无渗漏。净化空调系统：1.空调机组、风机、净化空调机组、风机过滤器单元和空气吹淋室的安装位置正确、固定牢固、连接严密；2.高效过滤器与风管、风管与设备的连接可靠密封；3.装配式洁净室的内墙面、吊顶和地面光滑、平整、色泽均匀和不起尘；4.送回口、各类末端装置以及各类管道等与洁净室内表面的连接处密封处理可靠、严密。风管支、吊架的安装：见图2-2-23〜2-2-32。1.风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不应大于3m。螺旋风管的支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m；2.风管垂直安装，间距不应大于3m，单根直管至少应有2个固定点；3.风管支、吊架宜按国家标准图集与规范选用强度和刚度相适应的形式和规格。对于直径或边长大于2500mm的超宽、超重等特殊风管的支、吊架应按设计规定；4.支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不应少于200mm；5.当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应小于1个；6.吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形；7.风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整；精彩文档 实用标准文案8.抱箍支架，折角应平直，抱箍应紧贴并糠紧风管。安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致；图2-2-23抱箍支架示意图非金属软接头接地跨接，机壳接地处理；电机设置转向标识，并设置安全防护网。图2-2-24软接头扒壳接地示意图软接头处跨接，金属部分和防雷网相接非金属软接头接地跨接，机壳接地处理图2-2-25图2-2-26风机基础处理图2-2-27矩形风管美观，无变形精彩文档 实用标准文案图2-2-28通风空调设备安装布置图2-2-29通风空调设备安装布置图2-2-30风口布置图2-2-31风管布置（一）精彩文档 实用标准文案图2-2-31风管布置（二）图2-2-32共板法兰风管图2-2-32共板法兰风管第四节水暖通风安装工程常见缺陷由于事前策划不足导致的问题：1.管道之间未考虑保温材料厚度导致管道间距过小；2.风管、管道和电缆桥架之间安全距离不足，热水管道、保温管道布置在桥架之上，管道因漏水、结露造成桥架腐蚀；3.在螺旋焊管道焊缝上开三通；4.管道支架、吊架形式随意、制作工艺不统一，个别支架、吊架高度（长度）不够而随意拼接；5.各类管道、风管、电缆桥架布置缺少统一考虑；布置凌乱，无层次感；6.卫生洁具、地漏布置等与墙面、地面瓷砖未作统一策划，无法做到对中、对缝，总体不美观；7.风口、消防喷头等和吊顶布置未统一考虑，不居中、成线；8.个别消火栓安装时未考虑地面装饰材料厚度，安装高度不符合标准要求；9.管道介质、流向标识、色环位置凌乱。由于工艺控制不严格导致的质量通病：见图2-2-35。1.个别支架、管道表面未处理清理干净就刷漆；割口毛边未进行打磨处理，刷油漆前处理不到位，油漆面观感效果差；2.部分支架、管道焊缝外观质量差；焊缝错边、焊缝设置和焊缝间距不符合规范要求；精彩文档 实用标准文案3.沟槽连接的消防管道支架吊架设置不足；部分沟槽连接的消防管段整段无支（吊）架；4.不锈钢水箱安装时水箱和槽钢支架间未加非金属垫，槽钢支架易腐蚀；5.空调机组铝合金外壳和槽钢底座间未设置非金属垫片，槽钢底座部分生锈；6.管道柔性接头两侧的管道缺少支架；7.镀锌管道部分丝接接头丝口外露多，麻丝未清除干净；8.管井内楼层间垂直管道未设置固定管箍，未标识；9.洁净区出现未打胶和密封的直角；10.个别不锈钢管道焊缝和热影响区未进行酸洗钝化处理；11.个别紫铜钎焊接头未进行清洗；12.保温管道个别管件、管段漏保温；结露生锈；13.风管吊架全螺纹吊杆末端太长，未按照标准规定设置防晃动吊架；14.穿墙套管（电缆桥架、管道）未封堵；15.保温管道铝保护层接缝不平整、弯头外观质量差；16.电梯机房起重吊钩用螺纹钢筋制作、无载重标识；17.个别吊架、管道弯头漏刷面漆；18.个别风管的吊杆不顺直；法兰螺栓朝向不一致；19.管道、金属风管柔性接头两侧未用金属导线跨接；20.管道、通风管道、电缆桥架穿墙、穿楼板不按照规范规定设置刚性套管，设置刚性套管的不按照规定封堵，防火性能和观感差；21.防火阀安装随意；22.大直径阀门和部件不设支架；地漏安装高出地面；23.管道进入消防箱的间隙不封堵；24.压制弯头外直径小于直管外直径，造成错边。制作工艺精细（但刷油漆前未清理槽钢表面金45°对角焊，美观实用属飞溅物影响了整体效果）图2-2-33管道支架制作精彩文档 实用标准文案管道安装吊架缺失消防水管布"置在电缆桥架上方；消防水管缺少吊架；电缆桥架吊杆端部太长；图2-2-34各类道分层布置常见缺陷√管道、风管、电缆桥架、灯具布置有序，层次分明弱电、管道吊杆末端太长布置零乱保温管道和电缆桥架间无安全间距水平短管缺吊架图2-2-35质量通病示例（一）精彩文档 实用标准文案临时固定用金属未清理干净焊缝成型不好，余高超过5mm不宜将临时固定用金属焊在管子焊缝上焊缝不直，咬边焊缝成型不好余高超过5mm焊缝间距过小（小于100mm或管外径）焊缝成型不好，错边焊缝成型不好焊缝间距过小（小于100mm或管外径）刷油漆前未清理管道表面接管未避开焊缝不锈钢设备用碳钢螺栓未隔离生锈图2-2-35质量通病示例（二）精彩文档 实用标准文案不锈钢设备用碳钢螺栓未隔离生锈空调机组铝合金外壳底部和槽钢底座未隔离，生锈不锈钢焊接接头未酸洗钝化未加非金属垫片和管道隔离紫铜焊接接头未清洗气割后未清除熔渣就刷油漆气割后未清除熔渣就刷油漆气割口未处理气割口未处理丝接口麻丝未处理，外露螺纹过长管箍丝杆太短图2-2-35质量通病示例（三）第五节电气安装工程建筑电气和建筑智能化工程特别强调综合布局，搞好二次设计，达到工程美观，保证使用功能，降低工程成本的目的。1.宏观上要做到：布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚。精彩文档 实用标准文案2.微观上要做到：工艺精湛、做工细腻、精工细做、精雕细刻、细部到位。3.售后服务要做到：随叫随到，热情友好，周到圆满，维修保养，及时可靠。整体布置：见图2-2-36、图2-2-37。1.布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚。2.电缆桥架与建筑物和其他设施成等距离，成排成行，和管道保持安全距离布置。3.强、弱电保持规定距离，支架统一。4.人接地排同步于桥架柜，器具设置规范，配套成排，弧形一致，固定支架统一。5.灯具标高一致，成直线。6.开关、插座按统一标高。图2-2-36配电室布置配电箱柜台箱盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm图2-2-37配电室布置变压器、箱式变电所、配电柜：见图2-2-38〜2-2-43。1.变压器、箱式变电所安装位置正确，一、二次接线应牢固，相序标识清晰、正确，接地正确且连接牢固；2.成排配电柜（屏）安装垂直度允许偏差1.5‰，相互间接缝不应大于2mm，成列盘面偏差应不大于5mm；3.配电柜总体布局整齐，柜内接线排列整齐，导线的颜色应与相序一致，接线端子压接牢固，多股铜芯导线搪锡压接，相位色标正确；各回路的相序排列应一致，母线连接螺栓螺母装在同一侧，螺杆露出螺母的长度一致，防松零件齐全；4.门和框架的接地端子间应用裸编织铜线连接，且有标识；精彩文档 实用标准文案5.绝缘档鼠板合理设置；图2-2-38配电柜安装图2-2-39供电系统模拟图显示清晰运行正常图2-2-40配电室布置配电箱柜接地牢靠，盘面整洁，标识清晰母线：1.接线端子编号清晰，工整，器件控制的设备名称，编号均应标识，柜、箱内做到清晰美观，导线绝缘良好。2.相色标志齐全，L1（A）相黄色，L2（B）相绿色，L3（C）相红色，中性线（线）为淡蓝色，保护线（PE线）为黄和绿双色。精彩文档 实用标准文案图2-2-41成套配电柜布局图2-2-42中高低压柜及基础合理通线平直安装横平竖直挡鼠板高度不够，没有明显标识，且支座安装不规范图2-2-43挡鼠板示意图3.母线安装顺直，允许偏差为±5mm，连接螺栓两侧有平垫片，螺母侧应装有弹簧垫圈或锁紧螺母。4.插接母线过楼板处砌好挡水台，挡水台口角方正，距地高度以50mm为宜，垂直敷设支撑在楼板处应采取专用弹簧减震支撑，减震装置与插接母线垂直，安装应牢固，母线在穿越防火楼板处应作防火封堵，防火枕码放均匀、密实、整齐美观。孔洞应用防火泥封闭。5.封闭式母线敷设长度超过40m时，应设置伸缩节；穿越防火墙、楼板时，采取的防火隔离措施要美观。亏缆、母线安装要点：见图2-2-44〜2-2-48。1.电缆、母线排放整齐，固定牢固；电缆头制作规范，包扎严密，回路、相序颜色标识正确，接地保护可靠，电缆进柜合理受力均匀，外保护好。2.电缆桥架、母线顺直，支、吊架位置正确，间距均匀且固定可靠。3.地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，沟内干净整洁，金属支吊架有接地保护；电缆排放整齐，标识及防火封堵齐全，有防水、排水措施。4.电缆敷设排列整齐，不交叉，加以固定、电缆终端头、电缆接头、拐弯处及竖井的两端、电缆箱未端和分支处应设标志牌。5.电缆出入电缆沟中、建筑物、柜（盘）台处以及管子管口处等应做防火密封处理，竖井地面四周应做高于地面5cm左右的混凝土防水坎，再涂以能区别于地面颜色的色环。精彩文档 实用标准文案6.电源线、弱电系统缆线应分隔布放，槽内缆线布放顺直、尽量不交叉，在缆线进出线槽部位，转弯处以及垂直线槽每间隔1.5m处均应绑扎牢固。图2-2-44电缆布置电缆沟内电缆分层排布整齐、顺直安装牢固，防火封堵严密图2-2-45定制电缆桥架45°下口，图2-2-46电缆线帽采用巧妙、规范激光打印，清晰持久图2-2-47电缆布置合理，固定牢固，标识清楚电管：见图2-2-49〜图2-2-52。1.伸入到配电柜，控制柜等的碳素钢预埋暗管应排列整齐，固定牢固，高度适宜，管口标高一致，并装有绝缘橡胶护口；PVC塑料管进入配电箱、盒应用锁母护口固定。2.上人吊顶内管线敷设按照明管布线做法；不可上人吊顶内管线敷设应排列整齐，平行敷设管线间距均匀。吊杆、吊架横平竖直，且高度一致。精彩文档 实用标准文案图2-2-48电缆头采用热缩新材料，电缆牌标识清楚3.明敷电线管排列顺直、整齐、连接牢固，弯曲处不应有褶皱，凹穴和裂缝等现象，弯曲半径不小于管外径的6倍，接地可靠。4.室外电线保护管应加水弯或采用金属软管连接，软管要用专用接头。5.电线管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢管不得套管熔焊连接。6.电线管采用螺纹连接时，连接处的两端焊跨接接地线，镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡，固定跨接接地线。7.软管连接采用专用连接件，软管顺直，做好标识。8.电动机动力线穿出刚性导管，管口应有护口，并封堵。9.刚性电线管经柔性导管与电气设备、器具连接时，柔性导管长度在动力工程中不应大于0.8m，在照明工程中不大应于1.2m。10.电气管路进入箱盒应垂直，管口应平整无毛刺，锁母应拧紧，露出丝扣应在2〜3扣并加护套。11.进出箱线开口与导管管径匹配，并应套丝带根母（φ50及以下管径）且有护口，不从侧面进线。12.金属导管固定点的距离应均匀，管卡与终端、转弯中点，弱电设备或接线盒边缘的距离为150〜500mm。13.金属导管内外壁应防腐，埋设于混凝土内的导管内壁应进行防腐，不可遗漏，外壁应清除锈蚀，可不做防腐，暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm：埋于地下的导管深度不应小于0.7m，外壁应用沥青防腐；防爆导管间及与灯具、开关、线盒等的螺纹连接，螺纹上应涂以电力复合酯或导电性防锈酯，不可跨接接地线（设计有待殊要求的除外）。图2-2-49管线安装牢固、弯弧统一，立体交叉布局合理，整齐美观精彩文档 实用标准文案图2-2-50成排电管共用支架明装排列整齐图2-2-51穿线的钢管之间或钢管和电器设备之间有金属软管过渡，保证金属软管段接地畅通图2-2-52刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m配电箱（盒）：1.箱（盒）口和墙面齐平，并应做到油漆防腐，接地跨接，盒内清洁无垃圾。接地线的跨线应用φ6圆钢，6d焊缝长度双面焊；2.箱、开关、插座的埋设应做到符合标准，位置正确，标高一致；箱（盒）口和墙面齐平，并应做到油漆防腐，接地跨接，盒内清洁无垃圾。配电柜、控制柜安装：1.配电柜、控制柜和基础型钢用螺栓固定牢固，柜体及柜基础型钢应与PE排做有效接接，并应符合相关规定。2.配电柜入柜的导管排列整齐，出地面的高度一致，不低于50mm。管口光滑，护口齐全，管口在穿完线后封堵严密。精彩文档 实用标准文案3.配电柜导线按相序或用途分色一致，接线牢固。可动部位的电线，线束有外套塑料管等加强绝缘保护层，可转动部位的两端用卡子固定。4.母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。5.柜内设N排、PE排，标识清晰，导线入排順直、美观。6.金属线槽引入时，箱体开孔大小与线槽匹配，护口措施得当，且线槽与箱柜PE排座有效连接，并应作标识。接线：见图2-2-53〜图2-2-64。1.建筑物顶棚、吊平顶、装饰面板内严禁导线裸露。2.多股线连接前应进行搪锡处理。3.不同回路、不同电压等级和交流与直流的电线，不应敷与同一导管内也不能敷设与同一线槽内。4.同一建筑物的电线绝缘层颜色选择应一致，即保护地线（PE）应是黄绿相间色；零线用淡蓝色；相线用L1（A）相黄色，L2（B）相绿色，L3（C）相红色，开关应另设白色线或五种色线以外的线。5.三相进户、迸户线色标应和供电局相位相一致。各分回路出线采用的色标应和该分回路进线相位颜色一致。6.在同一线槽内的不同回路的塑料绝缘导线按回路绑扎成束，绑扎点间距不大于2m，在始端和导线引出部位挂标识牌，标明回路名称及编号。图2-2-53控制柜、配电柜安装高度一致底部通线平顺图2-2-54配电箱标识清晰、规范、端正图2-2-55室外配电箱采取防雨防潮措施7.配电箱内配线，做到横平竖直，绑扎牢固，导线分色一致，接线正确，接触良好，黄、绿、红、浅蓝和黄绿双色不得混用，多股线应搪锡。分回路绑扎固定牢固，绑扎带间距均匀一致。精彩文档 实用标准文案8.每个设备和器具的端子接线不应多于2根线，不同截面的2根导线不得插接于一个端子内。图2-2-56N线和PE线示意图照明箱内：分别设置零线（N）和保护地线（PE线）汇线排流，零线和保护地线经汇流排配出。图2-2-57配电箱内电线排布和标识箱（盘）内配线整齐，无绞线现象。导线连接紧密，不伤芯线，不断股。垫圈下螺栓两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。图2-2-58配电箱内布局整齐、间隔均匀精彩文档 实用标准文案图2-2-59盘线走向合理，导线顺直，横平竖直，拐角进线的造型一致平行，无交叉相连开关插座和电气配电箱布线：图2-2-60开关插座面板端正，高度一致，贴合严密；电气配电箱布线清晰图2-2-61各类开关下口平齐，封闭严密，布置紧密美观图2-2-62金属线盒与饰面平齐，导线有余量，护口齐全，线色正确精彩文档 实用标准文案图2-2-63潮湿场所采用防水防溅型有保护盖板的插座和开关图2-2-64检查插座内接线是否正确桥架：见图2-2-65〜图2-2-75。1.桥架截断处两桥架拼接处应平滑无毛刺；接缝应严密，接地应良好，连接螺栓不能穿反，跨接线须大于4mm2，进出桥架的管路应跨接地线。2.垂直桥架应与地面保持垂直，无倾斜现象，垂直度偏差不应超过3mm。3.电缆桥架的吊架保持吊杆垂直，成行成线。4.水平安装桥架应加装防晃支架，钢制电缆桥架直线段长度超过30m设置伸缩节，电线导管和桥架在建筑物变形缝处应有补偿装置。5.电气管、电缆桥架、封闭式母线水平穿越防火隔墙或垂直穿越楼板（包括电气竖井内）的所有孔洞作防火密闭封堵与隔离。6.桥架不应在楼板中连接，盖板应错开楼板200〜300mm，以便防火封堵。穿越楼板时周围应加防水台保护，高度不小于50mm。7.非镀锌电缆桥架间的连接板的两端应跨接铜芯接地线，接地线最小允许截面积不小于4mm2。8.桥架跨接地线双侧连接，截面积不应小于16m2。9.桥架在进出箱、柜拐角、转弯和变形缝两端及丁字接头的三个端点500精彩文档 实用标准文案mm以内应设支撑点，且吊杆距线槽接缝距离一致。图2-2-65桥架布置图2-2-66电缆桥架接头处跨接连接桥架管线吊杆平行，间距合理不足：电缆桥架布置在管道下方图2-2-67桥架管线吊杆位置示意图精彩文档 实用标准文案图2-2-68屋面桥架，人性化设计，高度2m以上，支架底部设支墩，耐久美观图2-2-69伸缩节图2-2-70屋面过架小桥保护桥架，满足使用功能及装饰效果，电缆桥架成品保护警示标识图2-2-71电缆桥架水平穿越防火隔墙图2-2-72电缆桥架垂直穿越楼板精彩文档 实用标准文案井中的楼板穿孔防火封堵穿墙板孔防火封堵图2-2-73图2-2-74桥架布置合理和封堵（止火胶泥嵌填美观）图2-2-75防火封堵和接地接地：见图2-2-76〜图2-2-7701.接地布置规范标识清晰。2.配电屏、柜等金属框架及基础型钢、母线金属外壳和支架、金属电缆桥架及其支撑和引入或引出的金属电缆导管和接地干线可靠连接。精彩文档 实用标准文案3.配电箱、柜内PE线和N线分别采用汇流排连接，且不同回路的PE线在PE排上不应压接在同一螺栓上。4.变配电室的接地扁钢应设置不少于供临时接地用的接线柱或接地螺栓。5.电动机的可接近裸露导体金属外壳必须接地（PE）或接零（PEN）。6.封闭式插接母线、金属电缆桥架全长不应少于两点与接地干线相连接，有跨接要求的，两端应跨接地线可靠。图2-2-76各类接地布置规范标识清晰图2-2-77各类接地布置质量示意图各类接地布置规范标识清晰电缆桥架及支架接地：见图2-2-78。1.金属电缆桥架及其支架全长不少于2处与接地（PE）干线相连接。电缆桥每段连接部位或与金属导管连接的跨接线地线。2.封闭型镀锌金属桥架要确保2处以上与接地干线连接，桥架连接板两端不少于2个防松垫圈。各接口处需将连接螺栓有效锁紧，镀锌桥架支架可通过连接螺栓（带有防松垫圈）与桥架成一体达到支架接地。图2-2-78电缆桥架接地3.封闭型外涂料金属桥架需在各接口处单设接地螺栓用金属导线进行有效跨接，支笑可通过连接螺栓（带有防松垫圈）与桥架成一体达到支架接地。4.梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，需单设接地干线与所有支架可靠相连接来达到可靠接地。精彩文档 实用标准文案5.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2，引入或引出的金属电缆导管，导管与桥架间做跨接线，接地（PE）必须可靠。6.镀锌电缆桥架的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。屋面外露金属部分的接地：1.金属透气帽应与防雷网有可靠的连接，平垫弹垫齐全。2.透气管采用铸铁管时，每一节均应与防雷引下线连接成一体。采用焊接方式焊缝饱满、不允许开裂。采用卡接，卡件与引上线直径匹配，卡件材质厚度不小于1.6mm。3.风机金属基座应与防雷引下线焊接或压接，并做好标识。4.风机如果在防雷系统保护范围内，通风道应做等电位连接，风管软连接处应做跨接地线。5.风机如果不在防雷系统保护范围内，通风道（非带电金属壳体）应与防雷网做有效连接，风管软连接处应做好跨接地线。6.有高低跨度的金属爬梯应与女儿墙处的防雷网进行有效焊接。7.夜景照明灯具应接地可靠，壳体设专用接地螺栓，做好标识。8.当灯具距地面高度小于2.4mm时，灯具的可接近裸露导体必须接地（PE）或接零（PEV）可靠，并应有专用接地螺栓和标识。变配电室明敷接地干线安装：1.沿建筑物墙壁水平敷设时，高度、与墙面的间距应满足要求，支架间距一致。2.接地扁钢转弯应平滑顺直，不能出现死弯。预留接地专用螺栓应位于扁钢中心。3.接地线表面延长方向，每段为15〜100mm分别涂以黄、绿相间的条纹，条纹间距均匀一致，宽度一致（每一种刷漆长为12cm、斜刷比较美观）。4.测试盒安装端正，标识清晰。内部扁钢无锈蚀，螺栓齐全。5.变配电室设置接地端子板（总等电位）和接地干线，其应不少于2处与接地装置相连接，且接地干线上适当部位留置临时接地螺栓，供临时接地使用。6.电气设备外露可导电部分，必须与接地装置有可靠的电气连接。成排的配电装置的两端均应与接地线相连接。设置跨接接地线：1.金属软管要接地，镀锌的钢导管或镀锌的可挠性金属软导管，导管与导管螺纹连接处或导管与接线盒、插座盒、开关盒连接部位采用专用接地卡固定跨接线，其跨接铜芯软导线截面积不小于4mm2；2.非镀锌钢导管，导管与接线盒、插座盒、开关盒连接处的两端焊跨接接地线，其跨接地线与导管的焊接长度不小于钢筋直径的6倍；3.各类管道（给水管道、消火管道、空调管道、采暧管道、燃气管道）上法兰见非金属垫片、非金属柔性接头两端设置跨接接地线。等电位联结：见图2-2-79〜图2-2-87。1.引入建筑物的各类管道（给水管道、消火管道、空调管道、采暧管道、燃气管道）、强电管、弱电管（电子信息设备）等经MEB联结线与总电位（MEB）端子板连结可靠，标精彩文档 实用标准文案示准确，清晰。2.端子箱安装平整，端子排平直，预留螺栓间距一致。一个工程工艺做法一致。3.卫生间等电位盒引线正确，端子安装牢固。4.端子箱（板）与引入卫生间电源插座的PE线及需进行等电位联结的管道或器具之间采用BRV－1×4mm2做局部等电位联结。5.不间断电源输出端的中性线（N极），必须与由接地装置直接引来的接地干线相连接，做重复接地。6.发电机中性线（工作零线）与接地干线直接连接。7.玻璃幕墙的金属预埋件等电位连接采用焊接或压接，压接时选用螺栓截面积应不小于M10。8.通往室外的门及窗应与等电位系统连接。9.金属管线采用焊接（或压接）方式与等电位系统可靠连通。10.配电室的铁栏杆、铁门应进行等电位联结，做好标识。接地测试：1.直流工作接地电阻，安全保护接地电阻均小于等于4Ω。2.防雷保护接地电阻小于等于10Ω。3.弱电系统的接地和利用建筑物的复合接地体，其接地电阻应小于1Ω。图2-2-79建筑物防雷，金属管道与接地装置连接，接地测试点标志清晰精彩文档 实用标准文案接地统一，螺栓采用圆形头，预防刮伤，具有人性化接地扁钢搭接为扁钢宽度的2倍，不少于3面施焊图2-2-80图2-2-81镀锌钢导管接地图2-2-82接地线表面沿长度方向，每段为图2-2-83金属门窗接地采用烫锡裸15〜100mm，分别涂以黄色和绿色相间的条纹编织铜带连接防电化腐蚀措施精彩文档 实用标准文案图2-2-84接地连接规范可靠图2-2-85风机软连接处跨接图2-2-86风机并联接地图2-2-87配电箱底座，隐蔽接地标识清晰明快避雷网安装：见图2-2-88〜2-2-92。1.避雷带敷设高度一致，顺直，弯曲半径正确，与避雷引下线连接可靠。2.避雷网转弯处圆滑过渡，固定支架均匀分布在拐弯处的两侧。卡子与接闪器吻合，跨越变形缝时，应做弓形补偿。3.避雷带与顶部外露的其他金属设备如铁栏杆、冷却塔、风机、金属件等必须设金属接地干线与金属设备可靠的连接成一个整体的电气通路，并做好标识。4.避雷装置引下线留置供测量用的测试点，测试点的制作与建筑物的外装饰相结合，做到使用、经济、美观，测试点设置数量符合设计要求，其位置距离散水高度一般为500〜800mm。精彩文档 实用标准文案图2-2-88避雷带安装顺直支架间距均匀，细部处理精致，整齐美观图2-2-89屋面不锈钢避雷网安装顺直，图2-2-90避雷带位置正确，支架间距匀称，引下线连接可靠，实用美观高度一致双向顺直通线并形成与屋面干挂石材压顶板缝居中对称图2-2-91变形缝处补偿和伸缩装置图2-2-92防雷测试点避雷与接地线敷设：1.扁钢与扁钢连接为扁钢宽度的2倍，不少于3面焊接。精彩文档 实用标准文案2.圆钢与圆钢连接为圆钢直径的6倍，双面焊接。3.圆钢与扁钢连接为圆钢直径的6倍，双面焊接。4.避雷网敷设顺直，支架牢固，间距均匀。5.变压器室，高低压开关室内的接地干线应不少于2处与接地装置引出干线连接且接地干线上应设置不少于2个供临时接地用接线柱或接地螺栓。灯具安装：见图2-2-93〜图2-2-96。1.吊顶上灯具位置布局合理，对称，成行成线，标高一致，安装规范，协调美观。成排安装的灯具、烟感探头的布置，应做到“横成排、竖成行、斜成线”。如果单排，位于楼道中间；如果两排以上，平均分布，并横平竖直；有分格的吊顶板上安装灯具，灯具安装应取中心；异形顶上灯具安装，灯具沿弧线安装顺滑美观，间距一致。2.同一型号灯具安装整齐，成排成线，大厅、会客室等处吊灯应居中、对称。3.灯具（金属外壳壁灯、安全标志灯、疏散标志灯）距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）可靠，并用专用接地螺栓，且有标识（特别要注意壁灯）。4.嵌入吊顶棚上格栅荧光灯（如3×20W）、风扇安装设置独立吊架吊装，严禁安装在吊顶的龙骨上。5.应急照明灯具，安全出口标志灯安装在疏散出口或楼梯口走廊侧的上方，安装距离地面高度不低于2m。6.楼梯间、疏散走道及其转角安装的疏散标志灯，安装在安全出口的顶部，楼梯间疏散走道及其转角处应安装在1m以下的墙面上，疏散通道上的标志灯间距不大于20m（人防工程不大于10m）。7.在人行道等人员来往密集场所安装的落地式景观照明灯灯具，没有围栏防护，其安装高度距地面2.5m以上，且金属构架和灯具的可接近裸露导体及金属软管的接地（PE）可靠，且有标识。8.游泳池、水景水池安装的水下灯具等电位连接可靠，自电源引入灯具的导管必须采用绝缘导管，其配套的变压器外壳、铁芯和低压侧的中性点接地（PE线）可靠。9.室外、屋顶建筑物景观照明灯具的明敷钢导管，采用热浸镀锌钢导管布线，垂直管口有防水弯头，接线盒和与灯具连接处有可靠的防水措施。10.室外灯具安装时，灯具应与基础固定可靠，地脚螺栓备帽齐全，盒盖的防水密封垫完整。11.吊顶上灯具连接采用金属软管连接，并用专用接头固定。12.无吊顶时灯具紧贴顶板，安装端正，应根据灯体的宽度使用灯头盒，灯具应将灯头盒遮盖，以保证灯具安装美观，安装时应使用胀管螺栓固定。13.高、低压配电设备及裸母线的正上方不应安装灯具。14.高度低于2.4m的金属壁灯的非带电金属壳体进行接地处理时接地点不能与其他功能的同用（独立接地用），接地良好。15.应急灯、疏散灯地线连接可靠，标识清晰，且灯体及电池板均应接地（PE）或接零（PEN）。精彩文档 实用标准文案16.灯具安装应牢固可靠，大型灯具的固定及悬吊装置，应按灯具重量的2倍做过载试验。吊点埋设隐蔽记录，超载试验记录要齐全。17.安装前应对灯具进行绝缘检测，灯具绝缘电阻应大于2MΩ。图2-2-93灯具布置和建筑物和谐统一图2-2-94灯具使用和建筑装饰和谐统一精彩文档 实用标准文案图2-2-95花灯吊顶实物照片花灯吊顶圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。图2-2-96吊顶灯具布置美观开关插座安装：见图2-2-97。1.开关插座安装端正、牢固、标高一致，盒内干净，相邻座插间距一致，接线正确。插座相位正确（单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，上孔与地线连接），开关通断位置一致，线色分配合理。盒内导线无扭曲，预留长度为盒周长的1/2。2.开关、插座面板应完全覆盖孔洞、开关顺序应与灯具的顺序相对应。3.多个成排插座安装高度应一致，相线连接正确，接地或接零线在插座间不串联连接。4.开关、插座接线色标规定：火线（红、绿、黄）中一相，零线蓝色，接地线黄绿色，开关接线应选五色中其他的白色。5.当开关安装在多尘、潮湿场所和户外，应选用密封防水开关或加装防水盖。6.潮湿场所应用密封型并带保护接地线触头的保护型插座，安装高度不低于1.5m；公共建筑厅堂的落地插座不应安装在两块地砖的接缝处，地砖开孔应整齐、地砖与插座的缝隙应密封，插座面板应覆盖与地砖的缝隙，插座布局应整齐美观。7.二联及以上开关安装时相线应作接头分别连接，不应串接。8.在瓷砖等墙面上安装面板，盒子的深度深于20mm，需进行套割设计，套割口角平整，并用高强度等级水泥砂浆收口到位（在有装饰面的墙面上稳盒时，应考虑装饰面厚度，尽量避免加装套盒）。9.软包装和木装修处的开关、插座、配电箱、电管一定要到位电盒一定要平装修表面，精彩文档 实用标准文案线头包扎一定要紧密，牢固，该烫锡的要烫锡，导线不能外露，防火封堵要到位。10.插座模拟漏电试验，漏电保护器应动作灵敏。11.安装前应对开关插座进行绝缘检测，其绝缘电阻不应小于5MΩ。12.相同型号照明开关、风机盘管调速开关或插座在同一室内安装高度应一致，并列安装高差不大于0.5mm，且相邻间距一致。13.门口安装位置便于操作且离门口边缘距离一致，开关边缘距门框边缘的距离0.15〜0.2m，开关距地面高度1.3m。图2-2-97开关插座第六节智能建筑安装1.智能建筑各分部工程设备安装前与建筑结构、建筑装饰、建筑给水排水及采暖工程、建筑电气、通风与空调和电梯工程进行工序交接，如机房环境、电源、接地干线等是否满足技术要求，同时对接口进行确认。2.电缆桥架、导管的敷设质量要求与建筑电气工程的相同。3.火灾自动报警系统的消防控制、通信和报警采用明敷时，其金属导管或金属线槽上采用防火保护措施。4.机柜、设备安装整齐，固定牢靠，要便于维护和管理。5.机柜、设备上标签标明设备名称及编号；布线、跳线连接稳固，走向清楚明确，弯度与弧度一致，曲线整齐美观，线缆上标记号清晰，编写准确。6.缆线应导管或线槽敷设。7.预埋导管应注意导管直径有效的利用率，也就是导管直径的选择，布放多层屏蔽电缆。扁平缆线和大对数主干电缆或主干光缆时，直径导管的管径利用率为50%〜60%，弯管导管利用率为40%〜50%；暗管布放4对对绞电缆或4芯以下光缆时，导管的截面利用率为25%〜30%；金属线槽截面利用率不应超过50%，切不可满敷。8.通过两端出口处应填充材料进行封堵。9.室内光缆外护套管应采用阻燃型的氯乙烯管材。10.智能线槽内缆线布放应顺直，尽量不交叉。11.在缆线进出线槽部位、转弯处应绑扎固定，垂直布放缆线每隔1.5精彩文档 实用标准文案m应予固定，在水平、垂直桥架中敷设缆线应根据缆线的类别、数量、缆径、缆线芯数分别绑扎，间距宜为1.5m，且均匀松紧适度。12.智能建筑工程的缆线不得与电力缆线同线槽，同出线盒，同连接箱安装和共管孔敷设，应予以注意。13.室内安装系统输出的信息插座，其下沿距离地面高度应在0.3m或1.5m，且应与电力插座高度一致，安装方正、美观。14.机柜配线应整齐，无绞接现象，导线连接紧固，不伤芯，不断股，同一端子上导线连接不应多于2根，且端子编号清晰。15.系统检测，应先检各系统，再系统集成检测。安全防范系统、通信网络系统等的系统检测应由国家或行业授权的检测机构进行检测。16.智能建筑接地电阻各子分部工程要求的不完全相同，信息网络系统、智能化系统等接地电阻要求不大于1Ω，有的子分部工程要求接地电阻不大于4Ω，施工时应予注意，并应满足各子分部工程对接地电阻的规定。见图2-2-98〜图2-2-100。图2-2-98综合布线电缆桥架分层布置图2-2-99电缆接头图2-2-100建筑智能化设备建筑智能化系统包括综合布线系统、计算机网络系统、闭路电视监控系统、公共信息发布系统、公共广播系统、智能卡系统、物流传输、自动报警系统等系统集成度高，可靠性好。楼宇自控系统通过各种传感器实施对新风、空调、设备用电、照明的自动化控制，真正实现节能降耗，可节能20%。见图2-2-101〜图2-2-103。精彩文档 实用标准文案图2-2-101智能化设施图2-2-102智能化设施图2-2-103智能化设施第七节电梯机房、井道1.机房、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。尤其是设有地下室的工程，电梯底坑内有良好的防渗、防漏水保护措施。2.电梯电源线的零线（N线）和接地线（PE线）分开。3精彩文档 实用标准文案.电梯安装前，每层楼面有准确的水平基准线，避免层门地坎低于最终装饰地面，地坎高出装饰地面2〜5mm。见图2-2-104、图2-2-105。图2-2-104电梯工程图2-2-105电梯工程第八节电气安装常见问题1.开闭所内的独立避雷针各制作单元段支架的接地跨接应三处跨接，有的部分仅为1〜2处跨接。2.开闭所墙上的轴流风机无防雨百叶窗。3.配电房外金属门未与接地排有效地明显连接。4.配电箱门、箱体接地PE线有串接现象，应分别直接压接到PE母排上。5.电气屏柜、开关标识不清晰、不规范。电气屏柜内二次接线工艺不美观。6.电气屏柜内电缆挂牌不美观，不便查找。7.配电室的穿墙电缆无防火封堵，个别无防鼠板。8.屋面避雷网连接处常有单面焊接，不符合国家标准双面焊接的要求。9.屋面设置的空调冷却设施、电缆桥架、管线、风管软接头、金属容器等常有未做接地连接的现象，不符合标准强制性条文规定。10.吊顶内电气管线敷设随意，少支架。电气管线直接放在吊顶上，电线裸露。甚至电线接头也直接放在吊顶上，没有放在接线盒内，不符合规范要求且是火灾隐患点。11.电气竖井内防火封堵不规范，间距和高度不够标准。12.精彩文档 实用标准文案电气井内安装常较随意：电缆敷设不整齐，少标识；电缆桥架穿越楼层处未做防火封堵。13.电缆桥架安装不顺直，竖直电缆桥架内的电缆在支架上固定没有采用电缆管卡，个别跨接线不完整。14.电缆桥架跨接地线没有使用专用压接孔，而是压接在桥架连接板上。15.个别电缆桥架终端没有封口。16.接地干线敷设较多不美观、黄绿相间标识不是全线刷涂。17.电缆标识牌不全、标识内容不全。开关标识不美观。管线及系统标识不完整。18.电缆沟电缆布置随意，没在底处，未专设电缆托架，电缆敷设排列不整齐。19.电缆穿墙、穿楼面未装设套管。20.电缆桥架跨接地线没有使用专用压接孔，而是压接在桥架连接板上。21.个别电缆桥架终端没有封口。22.接地干线敷设较多不美观、黄绿相间标识不是全线刷涂。23.电缆标识牌不全、标识内容不全。开关标识不美观。管线及系统标识不完整。24.电缆沟电缆布置随意，没在底处，未专设电缆托架，电缆敷设排列不整齐。25.电缆穿墙、穿楼面未装设套管。26.电线管与设备连接用软管接口脱落现象较多，软管使用长度偏长。27.电线接头绝缘层剥削长度控制不好，低压电缆头包扎不美观。28.电气配管的紧定螺栓未用专用螺栓而导致顶端不能有效拧断，以致跨接效果不佳。29.电气、管道支架数量设置不够。配电箱与配管、桥架结合部的孔洞未封堵。30.插座安装有少地线和相位不正确的问题，致使漏电保护器不动作，有安全隐患。31.附属设施的电气灯具、开关、插座安装不精细。32.高度在2.4m以下灯具（尤其是壁灯）的金属外壳有未接地的现象，不符合标准中强制性条文的规定。33.个别避雷接地线不顺直、固定间距过大。34.静电地板金属龙骨接地不规范，缺少隐蔽记录。35.弱电元器件安装随意，不成行成线，观感质量较差。36.对JDG、KBG两种管材材质、附件，施工工艺及用途不清楚而造成紧定处凹陷变形，^且连接不牢，造成管路连接处松脱断开；或管路搣弯弧度不均匀，出现凹陷与褶皱等缺陷。37.部分灯具巳损坏未能维修更换，工作间照度不够。量缺陷实例，见图2-2-106。线路图缺失图2-2-106质量缺陷（一）精彩文档 实用标准文案配电柜（箱）接线零乱配电柜（箱）电缆处封闭不严密桥架盖板未封闭，电线外露吊杆外露长度过长桥架在热力管线下方安全间距不足线管长度过长，线路零乱支架制作不规范，未刷油漆图2-2-106质量缺陷（二）精彩文档 实用标准文案螺母位于桥架内侧钢导管与桥架无跨接规范做法：桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧接地线连接不规范规范做法：变电室明设接地干线距地面高度250〜300mm，与建筑物墙壁间的间隙10〜15mm图2-2-106质量缺陷（三）接地干线焊接——地面漏焊精彩文档 实用标准文案金属软管无跨接接地线桥架封盖不严软管走向随意金属线盒盖板脱落未安装线盒盖板封闭不严吊顶内金属软管走向零乱无规划布置图2-2-106质量缺陷（四）第九节鲁班奖工程必须搞好的重点部位一、地下车库、地下公共走道上部空间的布局在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暧、燃气、通风、空调管道。这些管道纵横交错，多的高达7〜8精彩文档 实用标准文案层。布局是否合理美观，虽然在创优策划中都作了部署，但安装后实际效果更应特别注意。见图2-2-107、图2-2-108。图2-2-107水、电管沿建筑物弧形排列图2-2-108水、暧、电多种管线纵横交错，布置有序二、各功能用房各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。要考虑设备的标高方位与管线布置相互配合，既满足功能要求，又满足美观要求。各种油漆、保温层、涂料的颜色及标识也将给观感效果带来极大的影响，因此必须精细策划与施工。空调冷冻机房：见图2-2-109〜图2-2-117精彩文档 实用标准文案图2-2-109设备、管道布置整齐有序图2-2-110管道共用吊架，布置美观图2-2-111保温做工精细图2-2-112设备管道保温做工精细图2-2-113布局精美，装饰、安装的高度统一精彩文档 实用标准文案图2-2-114布局与油漆色彩相得益彰图2-2-115泵房布局整齐美观图2-2-116排列整齐图2-2-117泵房色泽明快设备布置规范整齐美观三、屋面有很多屋面都设有排烟、凉水塔等设备，另有管线、避雷、景观照明灯具等。为考虑屋面美观，功能完善，必须二次设计，综合布局。与土建、屋面装饰密切配合，统一策划，考虑好了将更进一步完善安装工程的功能，而且还对成品保护起到良好作用。可以考虑有意制造一些亮点，作一些人性化小品，以起到画龙点睛的作用。见图2-2-118〜图2-2-127。图2-2-118排气孔支架新做法图2-2-119改变布局成为亮点精彩文档 实用标准文案图2-2-120女儿墙上扣板压顶和图2-2-121屋面地灯支座排列划一齐整不锈钢避雷栏杆图2-2-122屋面避雷设施随建筑形状弯曲图2-2-123栏杆高度、出屋面排气管固定及出屋面通风做法符合规范要求图2-2-124屋面避雷、弧形防护栏杆及屋面排水沟做法规范精细图2-2-125架空屋面设备管道及支架处理精彩文档 实用标准文案图2-2-126设备机座水泥砂浆抹面图2-2-127屋面风机安装整齐四、卫生间卫生间器具、蹲、坐式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，共同策划，绝对不能各行其是，没有规律。地砖、墙砖的排列，与器具的安装标高方位共同考虑，形成共同策划图，然后各自按确定的标高方位进行施工，才能达到美观的效果，这也是极能制造亮点，总结质量特点的地方，一定要用心策划和施工。见图2-2-128〜图2-2-134。图2-2-128面盆下水管安装与图2-1-129洁具安装牢固装饰配合密切位置标高准确坐式便器安装与地砖装饰协调逢中对称洗浴间墙地砖对缝、地漏在面砖中心图2-2-130精彩文档 实用标准文案图2-2-131卫生间墙、地砖与图2-2-132墙砖纵横贯通开关盒隔断的处理居中对称安装图2-2-133小便斗居中对称安装图2-2-134卫生间地漏排列居中排水通畅五、电井、管井各层电井、管井是抽查时重检查对象，除了土建施工应按其规定做到位外（施工顺序：井顶一墙面一安装一地面），安装工程的布局施工也显得尤为重要。桥架、电缆、配电箱、母线、灯具、管道、阀门要布置整齐有序，应于施工前进行策划。根据各井道空间大小，合理布置，形成施工图。各层统一安装工艺，做到安全可靠，工艺完善，美观耐看。（图2-2-135〜图2-2-140）。图2-2-135排列合理安装到位图2-2-136等电位接地良好精彩文档 实用标准文案图2-2-137设备管道在地面处的护口图2-2-138防火封堵良好图2-2-139母线安装良好，图2-2-140安装布局合理、竖直防火封堵严密六、顶棚顶棚以上管线末端，除了按地下室布局要求，整齐有序，支架设置合理外，末端器具与吊顶装饰的配合是十分关键的工序。在安装管线时，就应该考虑到灯具、喷淋头、烟温感器、喇叭、摄像头等等电器具出头的地方，以便在做顶棚时，做到居中对齐，不损伤吊顶龙骨。有些灯具还须加吊点，做到安全可靠。（图2-2-141〜图2-2-146）。图2-2-141吊顶灯具布局美观图2-2-142灯具成排成线精彩文档 实用标准文案图2-2-143顶棚灯具风口烟感图2-2-144灯具烟感错落有致成排成线居中对称布置图2-2-145天棚吊顶现场设计、别具特色图2-2-146吊顶灯槽整齐划一美观第十节细部工艺一、木装饰、软装饰处，插座、开关的防火处理开关、插座盒必须平装饰表面，管线必须到位，不能在装饰层内裸露，结线必须紧密并涮锡，绝缘包扎两层，盒内最好用石棉防火板保护。见图2-2-147。图2-2-147木装饰、软装饰处插座开关的防火处理二、桥架精彩文档 实用标准文案桥架必须合理使用零部件，不要随意现场制作而影响电位弯曲半径，接地除了每节桥架连接处跨接以外，应当考虑每系统桥架必须有不少于2点与接地干线相连，并且明确可视，标识清楚。在穿墙、楼板时，不能直接用水泥抹死，要柔性穿过，且填充柔性防火材料。见图2-2-148〜图2-2-151。图2-2-148桥架安装示意图图2-2-149桥架接头处理示意图图2-2-150首端接地做法图2-2-151末端接地良好，标识明确三、电机进线电管到电机进线、金属软管两端锁口一定要完整牢固工艺完善，金属软管接地良好，电机内接线压线鼻或涮锡完整，接地线明确，不能把电机外的地脚螺栓，接线盒盖螺栓，散热风罩镙栓作接地紧固件。见图2-2-152、图2-2-153。图2-2-152工艺到位接地完善图2-2-153接地正确精彩文档 实用标准文案四、屋面避雷网安装屋面避雷网横平竖直，支撑点间距一致合理，符合规范要求，这是基本要求，推荐支撑点与避雷网不用焊接方式，用比鍍锌圆钢略大一点的套管制作卡具，镀锌后安装在女儿墙上，其一，让镀锌圆钢穿过去其减少焊点，保护镀锌层，增加使用寿命；其二，可让避雷网自由伸缩。避雷网转角弧弯平顺圆滑，伸缩缝处要做补偿装置。见图2-2-154。标识正确转角方式正确支撑方式正确温度补偿做法正确变形缝补偿器引下线标屋面避雷线规范做法图2-2-154屋面避雷网安装示意图精彩文档 实用标准文案五、管根、支吊架根部处理所有管线，能用吊杆固定的，就不要用支架，吊杆在梁板上生根，最好采用内爆螺栓，然后再加装饰小盖，穿梁过板，加装朔料装饰圈、落地管、落地支架、根部制成水泥小台，既然能保护根部不锈蚀，又起到美观作用。见图2-2-155。管道穿墙时的保温及护口做法设备支架根部做法设备管道在地面处的护口管道在顶棚及墙面的护口做法设备管道穿墙时的护口做法管道穿墙护口做法支架根部做法吊杆根部做法图2-2-155管根、支吊架根部处理示意图（一）精彩文档 实用标准文案电缆桥架穿墙板封堵做法图2-2-155管根、支吊架根部处理示意图（二)六、室外接地测试点设置室外接地测试点要按设计、规范要求设置，设置切忌草率行事，一不应突出建造物过多，二要测试方便，三要与外墙浑然一体、美观亮丽，四要标识清晰。设置得好，也可起到锦上添花的作用。见图2-2-156。图2-2-156防雷测试点规范美观七、配电柜，配电箱的处理独立的配电柜、配电箱，成排配电柜的安装，除了按规范要求，重垂直度、水平度、标高符合要求外，柜、箱内的处理在工艺上应作如下处理。见图2-2-157。1.箱内电管应一管进入一孔排列整齐，用锁母固定，管口处理完善有护口。2.箱内地线、零线应经母排连接，每个螺栓上不多于2根线，线路分色符合规范要求。3.电缆要挂牌，标明从哪来，到哪去。4.排线整齐，固定牢靠，工艺美观，且箱内干净无杂物。精彩文档 实用标准文案5.有电器元件的箱门要接地，且板面标识清楚，干净明亮，板面平整，油漆完整。6.配电柜电缆引入处，应密封处理防火。一管一孔，锁扣完整挂牌完整，布线整齐标识清晰零线和保护地线经汇流排配出布局整齐、间隔均匀图2-2-157配电柜、配电箱的处理示意图八、管道、设备、油漆颜色与标识的应用在规范中，对各种管线都有油漆颜色的要求。如：消防喷淋管为红色，火灾报警管线，白色防火涂料，在地下室、机房等管线集中的场所，怎样强化管线，而弱化支吊架，是值得研究的问题，一些对颜色没有严格要求的管线，如何配置颜色，将对观感起到很大作用，色彩运用得好，就会使人有光彩夺目的感觉，而强化管线颜色，弱化支架的颜色，使人仍有把目光集中在管线上，突出管线的美。会收到良好的效果。再者，各类管线标识，文字与流向箭头，大小，颜色，在管道的位置，都将起到点缀作用。见图2-2-158。九、卫生间检查口、地面和有关设施精彩文档 实用标准文案蹲位安装的方位标高和基本做法，除按规范外，蹲位周围地砖应坡向蹲位，使水流回蹲位，最好把周围地砖5cm〜7cm宽处，嵌上与地砖有别和反差大一点的颜色，形成边框，美观耐看，又有特色。检查口、地漏与装饰配合，浑然一体。见图2-2-159。标识清晰，颜色鲜艳标识醒目鲜艳色彩分明标识清晰标识清晰颜色醒目专业颜色标识共用管架标识清晰图2-2-158管道、设备的油漆颜色与标示应用边框坡向蹲便器贴面坡向蹲力图2-2-159卫生间检查口、地漏和有关设施（一）精彩文档 实用标准文案便器高于地面异性边框坡向蹲便器检查口、地漏与装饰共同策划，做工规范、美观图2-2-159卫生间检查口、地漏和有关设施（二)第十一节安装工程亮点制造下一些功夫，制造一些亮点，让人感到鲁班奖精神的发扬光大是十分必要的。在鲁班奖竞争激烈的今天，尤为重要。它能更让人感到工程所体现的精致细腻的特色，使工程在竞争中取胜，往往能起到十分重要的作用，也确实是经济、适用、美观、耐用和耐看的做法。这些刻意制造的亮点，往往在以下位置布置容易产生强烈的视觉冲击力：屋面、机房、室外、卫生间等部位：见图2-2-160〜图2-2-172。1.水、暧、燃气、通风、空调管道及器具安装：管道要横平竖直、坡度正确、支架固定牢靠、吊杆顺直。消防喷头排列整齐，通风口与顶棚墙壁贴合紧密。2.管道连接质量：丝扣与法兰连接均符合技术标准要求、管道焊缝饱满、无渗漏。新型管材管道连接及配件是否符合标准要求及配套。管道及设备安装是否排列有序、布置合理、位置正确、做法正确；管道及设备安装有无安全隐患，运行是否平稳，使用效果是否达到设计要求。精彩文档 实用标准文案3.管道防腐均匀、颜色一致、附着良好、标识清楚；管道保温施工要达到光滑、圆整、平直，质量好、观感美的效果。4.管路设备安装符合规范规定、设计要求，设备系统运转正常，保证使用功能。图2-2-160配电间档鼠板标识清晰美观实用图2-2-161做工精细接地可靠图2-2-162做工精细图2-2-163屋面透气孔图2-2-164特制沟盖图2-2-165屋面泄水孔盖定制电缆桥架接头设计巧妙安装规范箱底座隐蔽接地标识清晰明快图2-2-166精彩文档 实用标准文案图2-2-167共用支架及管道排列图2-2-168弯头焊缝美观油漆细腻整齐油漆精细图2-2-169地漏石材定制，做工图2-2-170配电室接地标识精细排水通畅明晰做工精细图2-2-171屋面排气管示意图卫生间排气管道出屋面部分U-PVC管外包钢丝网，经多次分层抹灰，在增加其本身刚性的同时，为上人屋面提供了精致的建筑小品装饰细节。图2-2-172接水盘示意图精彩文档 实用标准文案活动式雨水管细石混凝土接水盘通过能工巧匠精雕细琢，成为工程创优一大亮点。第三章装饰装修工程装饰装修是整个工程创优最后一道关口，工程观感质量基本由此道工序实现。把好装饰装修质量关，不但要求结构施工质量优良，而且要求装饰工程做工讲究、精致细腻。具体表现在建筑外立面造型装饰精美、屋面及室内细部处理规范美观，具有较高的质量水平。同时对建筑节能质量，特别是外墙保温所用材料和做法应满足《民用建筑外保温系统及外墙装饰防火暂行规定》中相关要求，施工质量以及外门窗的材料使用和细部处理情况也应高度重视。装饰装修工程质量基本规定为：1.满足建筑功能和使用安全的要求，其性能检测达到和超过设计和规范要求。2.工程在舒适性等方面满足用户要求，观感质量精良。3.有特殊要求的功能质量应达到相关的专业要求。4.工程限值实测质量偏差低于国家标准和规范的允许值。第一节外檐及幕墙装饰工程外檐要求室外大角阳角方正、顺直，无缺楞、掉角缺陷；阴阳角顺直；外墙面各种线条做到横平竖直、棱角分明、方向正确、墙面洁净，突出墙面的横线有明显的滴水线；分格条（线）宽窄深浅一致，条（缝）平整光滑、棱角整齐、横平顺直，缝内无空洞、麻面。外幕墙包括玻璃幕墙、石材幕墙、铝板幕墙等等。无论哪种幕墙，首先要保证幕墙单元构件和连接件的强度和稳定性，对幕墙的风压变形性能、雨水渗漏性能、空气渗透性能、平面内变形性能等“四性”检查，在保证整个幕墙系统设计安全可靠的同时，又要考虑幕墙的环保节能性能。对于块材饰面质量应保证其对称、对线、对花、不露底、不泛碱、不空鼓、不打磨、不用小于半砖（板）；套割严密、缝隙均匀、勾缝平整光滑、圆弧缝交叉点成十字花等。见图2-3-1〜图2-3-4。图2-3-1单元式带肋玻璃幕墙图2-3-2金色装饰铝板幕墙精彩文档 实用标准文案图2-3-3外檐及幕墙弓形桁架和单元板块由不锈钢拉杆吊挂到屋顶结构上。竖向宏伟的摇摆柱，水平规则的弓形桁架，悬挂轻盈的不锈钢拉杆，配合超大通透的玻璃板块，充分体现了现代钢结构工业化和建筑艺术的完美结合。幕墙工程经淋水检查，无一渗漏。见图2-3-4。图2-3-4摇摆柱与水平弓形桁架支撑体系玻璃幕墙石材幕墙采用通长挂件安装，石材颜色随机分布，体现追求自然的设计理念，石材装饰门与整体外立面分格协调统一，平整度控制在0.3mm以内，接缝高低差控制在0.2mm以内（图2-3-5〜图2-3-20）。图2-3-5石材装饰外墙精彩文档 实用标准文案图2-3-6幕墙安装防火、防雷、防腐等技术要求均符合规定，外檐全高垂直偏差4mm图2-3-7开缝石材材质环保、防水保温可靠、表面平整，缝隙均匀一致图2-3-8玻璃幕墙安装规范、封胶整齐、饱满、严密无渗漏，高效节能图2-3-9“背栓式连接”干挂石材图2-3-10节点构造精彩文档 实用标准文案图2-3-11双层外循环呼吸式玻璃幕墙图2-3-12幕墙结构安全稳定图2-3-13干挂石材采用“开放背栓式连接”工艺、结构稳定、安全可靠。施工前精心预排设计，节点构造合理、牢固外墙装饰美观，装饰石材墙面宽度一致蘑菇石干挂牢固，分格缝密封胶嵌填密实图2-3-14外墙装饰局部与整体精彩文档 实用标准文案图2-3-15外墙面通风孔瓷砖贴法图2-3-16外挑檐下部的滴水槽施工图2-3-17瓷砖勾缝清晰、平直、光滑图2-3-18涂料外墙滴水线槽通顺，自然图2-3-19灰缝均匀分格条宽度一致图2-3-20面砖墙面与涂料细部处理到位墙面交接处理第二节散水、台阶、明沟精彩文档 实用标准文案散水一般采用混凝土基层、水泥砂浆抹面或石材镶贴而成。要求做到：色泽均匀，无空鼓、裂纹、脱皮、麻面和起砂现象；散水面平整宽窄一致，排水坡向正确，无积水，不倒泛水；合理设置散水域外墙的变形缝、散水纵向的和转角的伸缩缝。台阶要求块料面铺贴牢固，无空鼓、裂纹、缺棱掉角；台阶的宽度一致，相邻两级高差小于10mm，平整顺直；合理设置与外墙门洞处的沉降缝。明沟要求排水畅通，无积水；沟墙顺直，宽度和深度符合设计要求；沟盖板尺寸一致，油漆符合施工规范规定，铺设正确美观。见图2-3-21〜图2-3-29。图2-3-21室外散水及排水沟图2-3-22离缝用耐候密封胶做工精致实用勾缝顺直美观图2-3-23石材散水做法图2-3-24水泥砂浆散水坡向正确排水良好图2-3-25机房排水沟宽窄深浅弧度一致纵坡设置正确无积水图2-3-26散水缝格贯通坡至暗沟图2-3-27室外阶梯高差误差小精彩文档 实用标准文案图2-3-28大台阶石材铺贴牢固图2-3-29室外水砂台阶铜条护角台阶高度一致第三节变形缝在现代建筑里，由于体量规模的增大，建筑物面积、长度的不断变长，变形缝越来越多。但究竟怎样施工，才算规范、精细，达到设计所要求目的，正是这节里所要表述的。变形缝的基本要求是：构造符合设计要求，表面洁净，缝面做法正确。室内外，从天棚、墙面和地面整个断开，使分离相邻的两建筑物能自由变形，在发生地震或沉降时基本互不影响。见图2-3-30〜图2-3-36。结构大变形（如超长钢结构，钢、混凝土交织结构一“鸟巢”）变形缝节点防水处理构造：（1）采用厚5mm的不锈钢板分别固定在变形缝两侧的结构上，两块不锈钢重叠部分为20〜30cm，间隙厚度为8〜10cm。（2）在两块不锈钢板之间填充一种叫“永不凝固”的材料。主结构发生变形时，“永不凝固”随两块不锈钢板一起滑动，始终将缝隙堵塞，达到防水效果。“鸟巢”工程就是利用这一点，使得一天内变形量达7cm大变形的变形缝不渗不漏。图2-3-30外墙面变形缝精彩文档 实用标准文案图2-3-31屋面变形缝图2-3-32室内顶棚与立面变形缝图2-3-33室内立面与顶棚变形缝图2-3-34室内地面变形缝图2-3-35伸缩缝基层做法图2-3-36屋顶伸缩缝转角做法精彩文档 实用标准文案第四节室内顶棚、墙面、地面公共建筑室内装饰做到精心策划、精心设计、精心施工，细部做法规范美观、特点鲜明，具有较高的观感价值。楼面上预埋的水、电等管线位置标识规范、清晰。块材铺面整齐划一，布砖规范，砖缝纵横通直，铺贴牢固无空鼓，天然石材无打磨现象。地下室、停主场地面，无空鼓、开裂及起灰、起砂现象，且美观耐磨。一、室内顶棚基本要求：抹灰室内顶棚与基层之间粘贴牢固，无脱层、空鼓，面层无爆灰和裂缝等缺陷；粉刷应大面平整，阴阳角方正、顺直，精品工程基本都取消了砂浆粉刷、采用刮赋子进行装饰，从根本上消除了平顶粉刷层开裂、起壳、脱落造成的使用安全隐患。见图2-3-37〜图2-3-48。图2-3-37纸面石膏板吊顶与墙面交接部位留置凹槽等措施，表面平整无开裂图2-3-38吊顶设计美观，图2-3-39吊顶内设备终端整齐美观构造合理，无裂缝图2-3-40吊顶与斜柱等的特殊处理图2-3-41艺术吊顶精彩文档 实用标准文案图2-3-42吊顶涂饰均匀、图2-3-43木纹肌理铝型材收口清晰、颜色一致吊顶平整顺直、间距均匀图2-3-44曲面平滑流畅与图2-3-45格栅与周边石膏灯具排列有序吊顶细部处理好图2-3-46格栅间距均匀、对接精细、端部整齐，末端设备排列合理，整体平整，美观大方图2-3-47吊顶造型美观，灯具排列整齐图2-3-48立体感强、轮角分明、线条清晰精彩文档 实用标准文案二、室内墙柱立面装饰基本要求：面层与基体必须粘结牢固，无脱层、空鼓，面层无裂缝等缺陷；孔洞、槽、盒与管道背面表面尺寸正确，边缘整齐、光滑，管道后面平整；护角符合施工规范规定；表面光滑、洁净，接槎平整，线角顺直；门窗框与墙体交接平顺。饰面砖品种、规格、颜色和图案符合设计要求。安装牢固，无空鼓、歪斜、缺棱掉角等缺陷；表面平整、洁净、色泽协调一致；接缝填嵌密实、平直、宽窄深浅一致、颜色一致，阴阳角处的砖压向正确（或45°对接），无非整砖或非整砖的使用部位适宜（不影响观感）；尺寸偏差小于规范允许值。室内墙柱面与顶棚交接处做到有饰线分隔，线条顺直、美观。梁柱交线能做到横平竖直、无污染、洁净、美观。见图2-3-49〜图2-3-75。图2-3-49普通抹灰墙面平整洁净图2-3-50室内墙柱阴阳棱角分明，大面平整图2-3-51通过挂网抹灰、分格等技术措施，墙面平整、无空鼓、无裂纹图2-3-52木质吸声墙面接缝平整、手感光滑，做工细腻精彩文档 实用标准文案玻化砖墙面排板合理大面平整缝隙均匀石材墙面套割精细镶贴平整缝隙整齐图2-3-53图2-3-54U形玻璃隔断、玻璃砖墙勾缝深浅宽窄一致、光滑，大面平整、采光良好图2-3-55玻璃砖与石材结合墙体图2-3-56木质墙面纹理顺，使用功能好构思新颖做工精细图2-3-57软包墙面花纹图案图2-3-58玻璃饰面美观、胶缝协调接缝严密顺直深浅一致精彩文档 实用标准文案图2-3-59墙面涂饰均匀色泽一致图2-3-60壁纸平整洁净、纹理协调粘贴牢固图2-3-61普通抹灰墙面墙板梁柱交线顺直、棱角分明图2-3-62手术室顶棚墙角相交处图2-3-63墙顶相交做法图2-3-64手术室墙地相交做法精彩文档 实用标准文案图2-3-65柱角镶铝条基层做法图2-3-66特制铝条护角成品图2-3-67所有柱角包不锈钢护角图2-3-68梁柱相交线角图2-3-69柱顶棚相交处理图2-3-70石柱墙与地面交界处理图2-3-71阶梯教室墙面与地面交界处图2-3-72瓷砖墙面与门框边做法精彩文档 实用标准文案图2-3-73实体和玻璃隔断色泽协调图2-3-74室内成品隔断做法图2-3-75木纹石墙面色彩一致，凸凹有序三、室内楼地面见图2-3-76〜图2-3-102。基本要求：板块地面：板块品种、规格、颜色和图案符合设计要求，面层与基层粘结牢固，无空鼓；板块表面洁净，图案清晰，色泽一致，接缝均匀，周边顺直，板块无裂纹、缺棱掉角等缺陷。踢脚线表面清洁，接缝平整均匀，高度一致，结合牢固，出墙厚度一致适宜；各种面层邻接处镶边用料和尺寸符合设计要求和施工规范规定；边角整齐、光滑。水磨石地面：面层和基层结合牢固无空鼓、无裂纹；表面光滑无砂眼和磨痕；石粒密实，显露均匀，颜色图案一致，不混色；分格条牢固，顺直和清晰。踢脚线高度一致，出墙厚度均匀，与墙面结合牢固无空鼓；各种面层邻接处的镶边用料及尺寸符合设计要求和施工规范；边角整齐光滑，不同颜色的邻接处不混色。水泥混凝土地面：面层坡度符合设计要求，无积水和倒泛水现象，与基层结合牢固，不空鼓，表面无裂纹、脱皮、麻面、起砂等缺陷。精彩文档 实用标准文案木质地面：面层钉铺牢固无松动，粘结牢固无空鼓；面层刨平磨光、无刨痕毛刺；图案清晰，颜色均匀一致；缝隙严密，接头位置错开，表面洁净；踢脚线表层光滑，接缝严密，高度出墙厚度一致。地毯：表面平服。拼缝粘结牢固，严密平整，无起鼓、起皱翘边、卷边、显拼缝、露线污染损伤等缺陷。标高控制砖贴砖控制线水平尺控制平整度及砖缝贴砖施工图2-3-76贴砖工艺流程示意图图2-3-77耐磨地面平整，无裂缝图2-3-78玻化砖地面平整缝隙一致图2-3-79瓷砖地面平整光滑无空鼓图2-3-80大理石拼缝严密，花纹对齐精彩文档 实用标准文案图2-3-81风洞石地面拼缝严密平整图2-3-82车库环氧地坪色泽一致表面平整图2-3-83拼花木地板基层处理图2-3-84拼缝严密光洁，踢脚线高度出墙厚度一致图2-3-85大面积混凝土钢化研磨图2-3-86地坪一次成活平整无裂缝图2-3-87环氧地面及通道图2-3-88自流平地面精彩文档 实用标准文案图2-3-89玻化砖拼花地面接缝图2-3-90地面分格缝与圆柱严密表面平整分格缝的收口处理图2-3-91基层处理图2-3-92块材面层图2-3-93整体现浇水磨石台阶，图2-3-94彩色水磨石打磨精致细、美、亮图2-3-95块材化纤地毯拼缝严密图2-3-96亚麻油地面接缝粘贴牢固不翘边平直、无焊痕精彩文档 实用标准文案图2-3-97马赛克拼花地面图2-3-98橡胶地面色泽清新美观图案美观自然图2-3-99不同材质交接处细部节点处理细致美观图2-3-100水磨石不同部位做法精彩文档 实用标准文案图2-3-101水磨石钢条镶嵌顺直接口严密图2-3-102拼花地毯图案美观铺贴平服第五节细部处理装饰装修质量的优劣，往往取决于细部处理。特别是创优工程，大的部位和面上装饰，几乎谁都重视和不敢掉以轻心；而很多施工单位，对装修工程的背面、反面、侧面等不易被人重视和不太关心的方面，施工都相对比较差一些。虽然这些工作对整体工程结构安全或使用功能没有太大的影响，但作为精品工程，最终比较的就是这些细部处理和做工。这里将一些细部做法，包括卫生间、楼梯、门窗、不同材料交接处和一些经典的小品作一介绍。见图2-3-103〜图2-3-138。一、卫生间图2-3-103块材墙面不能有小于1/2图2-3-104门洞口边同样需要整体排版的砖需仔细排版精彩文档 实用标准文案图2-3-105整个门洞两侧图2-3-106门洞下口同样也要均需完整的砖和地砖同缝图2-3-107地面砖宽度与墙厚度相同图2-3-108地砖与墙砖同缝图2-3-109门框石材护脚解决了图2-3-110地漏做工精细，排水通畅木框底部易腐问题图2-3-111拖把池及地漏瓷砖缝中排列图2-3-112洗面台水管与地砖对缝精彩文档 实用标准文案图2-3-113开关、插座、洗手盆安装与瓷砖同缝对称图2-3-114隔墙的又一做法图2-3-115蹲位安装缝中对称二、楼梯梯间休息平台排砖合理，踢脚线出墙厚度一致，与墙面连接部线角顺直。梯板外侧拦水板上下通直、转角部位处理规范，板底滴水线交圈闭合、厚度及宽度均匀一致，断口规范、粉刷精细。图2-3-116踏板板侧阴影图2-3-117侧面阴影大样做法使板厚度一致图2-3-118滴水线做工精细美观实用图2-3-119滴水线顺直，踏脚板出墙一致精彩文档 实用标准文案图2-3-120滴水线做法图2-3-121楼梯平台下端有机玻璃挡板安全防护三、门窗图2-3-122门框扇割角对缝图2-3-123门扇小五金安装图2-3-124内窗台做法图2-3-125外窗泄水孔精彩文档 实用标准文案图2-3-126窗台内外咼低差要求图2-3-127门扇小五金安装四、踢脚板图2-3-128不锈钢踢脚高度及出墙厚度一致图2-3-129踢脚线出墙厚度一致，与墙面连接部线角顺直五、其他图2-3-130沉降观测点做法之一精彩文档 实用标准文案图2-3-131沉降观测点及接地测试点做法之二图2-3-132沉降观测点做法之三图2-3-133室外瓷砖贴面梁下图2-3-134现制水磨石挡水条及立柱支座滴水线做法图2-3-135特制PVC-U泛水面层图2-3-136屋面排气道做工细致精彩文档 实用标准文案图2-3-137石材门框与地面交接处理图2-3-138铝合金幕墙横框与竖框交接处理精彩文档 实用标准文案第四章成品保护措施成品保护的成败是保证产品质量的关键环节。施工企业的通病是“重施工，轻保护”往往造成成品被破坏，质量无法保证，工期和成本控制也受到影响。因此，在各专业、各工种和各工序的交叉施工过程中，必须做好中间验收和成品保护工作。1.成品保护一般方法（1）包裹工程成品包裹保护主要是防止成品被损伤或污染。如浇筑楼板混凝土前，对柱脚部以上0.5m范围采用薄膜保护；大理石或高级拋光砖柱子贴好后，用立板包裹捆扎；楼梯扶手易污染变色，油漆前应裹纸保护；电气开关、插座、灯具等也要包裹，防止施工过程中被污染。采购物资的包装控制主要是防止物资在搬运、储存至交付过程中受影响而导致质量下降。在竣工交付时才能拆除的包装，施工过程中应对物资的包装予以保护，保护方法列入成品保护措施。（2）覆盖对楼地面成品、管道口主要采取覆盖措施，以防止成品损伤、堵塞。（3）封闭对于清水混凝土、楼地面工程，施工后可在周边或楼梯口暂时封闭，待达到上人强度并采取保护措施后再开放；室内墙面、天棚、地面等房间内的装饰工程完成后，均应立即锁门以进行保护。（4）巡逻看护对已完产品将实行全天候的巡逻看护，并实行“标色”管理，按重点、危险、已完工、一般等划分为若干区域，规定进入各个区域施工人员必须佩戴统一颁发的贴上不同颜色标记的胸卡，防止无关人员进入重点、危险区域和不法分子偷盗、破坏行为，确保工程产品的安全。（5）搬运物资的采购、使用单位应对其搬运的物资进行保护，保证物资在搬运过程中不被损坏，并正确保护产品的标识。对容易损坏、易燃、易爆、易变质和有毒的物资，以及业主有特殊要求的物资，物质的采购、使用单位负责人应指派人员制定专门的搬运措施，并明确搬运人员的职责。（6）储存对入库物资的验收，储存品的堆放，储存品的标识，储存品的账、物、卡管理和出库控制工作，应按规定要求执行。2.工程主要施工项目成品保护措施（1）测量定位定位桩采取桩周围浇筑混凝土固定，高度不超过自然地坪，搭设保护架，悬挂明显标志以提示，水准引测点尽量引测到永久建筑物或围墙上，标识明显，不准堆放材料遮挡。施工过程中所做的轴线引桩、门板、皮数杆等未经施工人员同意不得碰撞、碾压、拆除。精彩文档 实用标准文案（2）钢筋工程在浇筑梁板混凝土前用特制的钢筋套管或塑料布将钢筋保好，高度不得小于500mm，以防止墙柱钢筋被污染。如有个别污染应及时清理混凝土浆，保证钢筋表面清洁。结构柱、剪力墙钢筋绑扎完成后，放置专用定位框对主筋位置进行定位保护，防止钢筋偏位。混凝土浇筑时，不得随意踩踏、搬动、攀爬及割断钢筋，钢筋有踩弯、移位或脱扣时，及时调整、补好。楼板混凝土浇筑时的主要通道设铁马凳。见图2-4-1。在后浇带两侧砌筑三皮砖，砖上覆盖钢板及一层塑料布，砖外侧抹防水砂浆，防止上部雨水及垃圾进入后浇带而腐蚀钢筋，减少后浇带处垃圾清理的难度。见图2-4-2。图2-4-1铁马凳示意图图2-4-2后浇带示意图（3）模板及混凝土工程工作面已安装完毕的墙、柱模板，不准在吊运其他模板时碰撞，不准在预拼装模板就位前作为临时倚靠，以防止模板变形或产生垂直偏差。已安装完毕的平面模板，不可做临时堆料和作业平台，以保证支架的稳定，防止平面模板标高和平整产生偏差。施工时要保证模板表面层清洁，满刷隔离剂以防止粘结。见图2-4-3。图2-4-3刷隔离剂及成品保护（4）饰面工程贴面砖时要及时清擦残留在门框上的砂浆，特别是铝合金门窗，塑料门窗宜粘贴保护膜，预防污染、.锈蚀，施工人员应加以保护，不得碰坏。（5）屋面工程1）施工前要清扫干净，防止杂物将雨水口、雨水管堵塞。2）屋面找平层应按设计的流水方向，向雨水口和天沟进行找坡找平。精彩文档 实用标准文案3）在施工运送材料的手推车支腿应用胶皮包扎好，防止将防水层刮破，并安排防水人员随时检查，如发现有刮破的，要及时进行修补。4）在施工防水中，要注意防止对外墙和其屋面的设备的污染。5）在条件允许时，应尽快施工防水层的保护层。（6）装饰吊顶1）吊顶轻钢骨架的吊杆、龙骨不准固定通风管道及其他设备上。2）防止材料受潮生锈变形，罩面板安装必须在吊顶内管道、试水、保温等一切工序全部验收后进行。（7）精装饰工序成品保护。见图2-4-4〜图2-4-13。对已装饰完毕的柱面、地面面层，采用塑料薄膜和柔性材料进行覆盖保护，以防表面被划伤。对于栏杆扶手的保护，在施工完毕时，采用柔性材料进行绑扎保护，以防其表面划伤。图2-4-4成品保护示意图图2-4-5成品保护示意图油漆粉刷时不得将油漆喷滴在已完的饰面层上，先施工面层时，完工后必须采取贴纸或塑料薄膜等措施，防止污染。施工完的墙面，用木板（条）或小方木将口、角等处保护好，防止碰撞造成损坏。图2-4-6成品保护示意图图2-4-7成品保护示意图（8）楼地面工程地面石材或地砖在养护过程中，应进行遮盖，拦挡和湿润，不应少于7D。后续工程在石材或地砖面层上施工时，先将其表面清扫干净，再用软垫及夹板进行覆盖保护。图2-4-8成品保护示意图精彩文档 实用标准文案不得在完成面上直接拖拉物体，应将物体抬离地面进行移动。完成面上使用的人字梯四角设置橡皮垫。图2-4-9成品保护示意图（9）涂料工程每遍油漆涂刷前，都应将地面、窗台清扫干净，防止尘土飞扬；油漆未干前，不得打扫室内地面，以防灰尘沾污墙面。（10）钢结构工程构件运输、转运、堆放，拼装、吊装过程中应防止碰撞、冲击而产生局部变形；转运和吊装时吊点及堆放时搁置点的选择均须通过计算确定，确保钢结构变形不超出允许范围。施工过程中，任何单位或个人均不得任意割焊。凡需对构件进行割焊时，均须提出原因及割焊方案，报监理单位或设计院批准备后实施。所有构件在运输、转运、堆放、拼装及安装过程中，均需轻微动作，搁置点、捆绑点均需加垫，防止油漆破坏。钢结构安装就位后，机电、楼面板安装时注意交叉施工部位的保护，任何人均不得随意敲打杆件；现场禁止随意动火，焊接或切割时若在楼层上作业，材料下面要铺设石棉布。防火涂层施工前表面应清理干净，厚型防火涂层应安排在楼层封闭后施工，薄型防火层面不得污染，严禁随意敲打防火涂层表面。（11）电气安装工程配电箱、柜、插接式母线槽和电缆桥架等有烤漆或喷塑面层的电气设备安装应在土建抹灰工程完成之后进行，其安装完成后采取塑料膜包裹或彩条布覆盖保护措施，防止受到污染。精彩文档 实用标准文案图2-4-10消火栓保护图电气安装施工时，严禁对土建结构造成破坏，对粗装修面上的变动应先征得土建技术人员的同意，在精装修已完成电气安装施工必须采取有效措施防止地面、墙面、吊顶、门窗等可能受到的损坏和污染。电缆敷设应在土建吊顶、精装修工程开始前进行，防止电缆施工对吊顶、装饰面层的破坏。灯具、开关、插座等器具应在土建吊顶、油漆、粉刷工程完成后进行，可防止因吊顶、油漆、粉刷工程施工受到损坏和污染。对于变配电设备、仪器仪表、成盘电缆等重要物资在进场后交工验收前应设专人看护，防止丢失和损坏。配电柜安装好后，应将门窗关好、锁好，以防止设备损坏及丢失。（12）通风空调工程施工完成的风口等部位及时用塑料薄膜进行包裹。空调设备要用包装箱包起来，加强保护，防止损坏、污染。图2-4-11风口保护图2-4-12空调设备保护安装完的风管要保证风管表面光滑洁净，室外风管应有防雨措施。暂停施工的系统风管，应将风管开口处封闭，防止杂物进入。风管伸入结构风道时，其末端应安装上钢板网，以防止系统运行时杂物进入金属风管内。金属风管与结构风道缝隙应封堵严密。交叉作业较多的场地，严禁以安装完的风管作为支、托架，不允许将其他支吊架焊在或挂在风管法兰和风管支、吊架上。镀锌铁丝、玻璃丝布、保温钉及保温胶等材料应放在库房内保管。保温用料应合理使用，尽量节约用材，收工时未用尽的材料应及时带回保管或堆放在不影响施工的地方，防止丢失和损坏。（13）管道工程管道安装完成后用彩条布或塑料薄膜及时包裹保护，已完成的工序成品部位设置“保护成品，请勿乱动”的标识牌。精彩文档 实用标准文案图2-4-13管道支架的保护安装好的管道以及支托架卡架不得作为其他用途的受力点。洁具在安装和搬运时要防止磕碰，装稳后，洁具排水口应用防护用品堵好，镀铬零件用纸包好，以免堵塞或损坏。对刚安装好的面盆、浴盆及台面不准摆放工具及其他物品，地漏完工后应用板盖好，以防堵塞，严禁大小便，完工后的卫生间不经允许任何人不得入内。管道安装完成后，应将所有管路封闭严密，防止杂物进入，造成管道堵塞。各部位的仪表等均应加强管理，防止丢失和损坏。报警阀配件、消火栓箱内附件、各部位的仪表等均应重点保管，防止丢失和损坏。精彩文档 实用标准文案第五章建筑节能工程近年来，在建筑业发展过程中，建筑节能成为其中的一个极为重要的部分，是建筑业实施可持续发展战略的一个关键环节。随着对建筑节能要求的日益提高，墙体、门窗、屋顶、地面以及采暖、空调、照明等建筑的基本组成部分都发生了巨大的变化。材料设备、建筑构造、施工安装等都在进行多方面的变革，许多新的高效保温材料、密封材料、节能设备、保温管道、自动控制元器件大量涌入施工生产环节。对于一个现代建筑而言，建筑节能部分的实施质量效果，成为其评价体系中非常重要的参数之一。建筑节能工程施工质量应满足《建筑节能工程施工验收规范》GB50411-2007相关要求。一、建筑节能工程施工的基本规定为1.技术与管理（1）施工现场应建立相应的质量管理体系、施工质量控制和检验制度，具有相应的施工技术标准。（2）设计变更不得降低建筑节能效果。（3）建筑节能工程采用的新技术、新设备、新材料、新工艺，应按照有关规定进行评审、鉴定及备案。施工前应对新的或首次采用的施工工艺进行评价，并制定专门的施工工技术方案。（4）单位工程的施工组织设计应包括建筑节能工程施工内容。建筑节能工程施工前，施工单位应编制建筑节能工程施工方案并经监理（建设）单位审查批准。施工单位应对从事建筑节能工程施工作业的人员进行技术交底和必要的实际操作培训。（5）建筑节能工程的质量检测，除外墙节能构造的现场实体检验可在监理（建设）人员见证下由施工单位实施外，其他的质量检测均应由具备资质的检测机构承担。2.材料与设备（1）建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定。严禁使用国家明令禁止使用与淘汰的材料和设备。（2）材料和设备进场应遵守下列规定：1）对材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并应经监理工程师（建设单位代表）确认，形成相应的验收记录。2）进入施工现场用于节能工程的材料和设备均应具有出厂合格证、中文说明书及相关性能检测报告；定型产品和成套技术应有型式检验报告，进口材料和设备应按规定进行出入境商品检验。3）对材料和设备应按照表2-5-1的规定抽样复验。复验应为见证取样送检。（3）建筑节能工程使用材料的燃烧性能等级和阻燃处理，应符合设计要求和现行国家标准《高层民用建筑设计防火规范》GB50045、《建筑内部装修设计防火规范》GB50222和《建筑设计防火规范》GB50016等的规定。精彩文档 实用标准文案（4）建筑节能工程使用的材料应符合国家现行有关标准对材料有害物质限量的规定，不得对室内外环境造成污染。（5）现场配置的材料如保温砂浆、聚合物砂浆等，应按设计要求或试验室给出的配合比配制。当未给出要求时，应按照施工方案和产品说明书配制。（6）节能保温材料在施工使用时的含水率应符合设计要求、工艺要求及施工技术方案要求。当无上述要求时，节能保温材料在施工使用时的含水率不应大于正常施工环境湿度下的自然含水率，否则应采取降低含水率的措施。建筑节能工程进场材料和设备的复验项目表2-5-1分项工程复验项目墙体节能工程1.保温材料的导热系数、密度、抗压强度或压缩强度；2.粘结材料的粘结强度；3.增强网的力学性能、抗腐蚀性能幕墙节能工程1.保温材料：导热系数、密度；2.幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3.隔热型材：抗拉强度、抗剪强度门窗节能工程1.严寒、寒冷地区：气密性、传热系数和中空玻璃露点；2.夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；3.夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点屋面节能工程保温隔热材料的导热系数、密度、抗压强度或压缩强度地面节能工程保温材料的导热系数、密度、抗压强度或压缩强度采暖节能工程1.散热器的单位散热量、金属热强度；2.保温材料的导热系数、密度、吸水率通风与空调节能工程1.风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率；2.绝热材料的导热系数、密度、吸水率空调与采暖系统冷、热源及管网节能工程绝热材料的导热系数、密度、吸水率配电与照明节能工程电缆、电线截面和每芯导体电阻值3.施工与控制（1）建筑节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。（2）建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间或样板件，经有关各方确认后方可进行施工。（3）建筑节能工程的施工作业环境和条件，应满足相关标准和施工工艺的要求。节能保温材料不宜在雨雪天气中露天施工。二、墙体节能工程1.保温隔热材料的厚度必须符合设计要求。2.保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应作现场拉拔试验。精彩文档 实用标准文案3.保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。4.当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。5.外墙采用预置保温板现场浇筑混凝土墙体时，保温板的安装位置应正确、接缝严密.保温板在浇筑混凝土过程中不得移位、变形，保温板表面应采取界面处理措施，与混凝土粘结应牢固。6.当外墙采用保温桨料作保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料的同条件养护试件应见证取样送检。保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。7.墙体节能工程各类饰面层的基层及面层施工，应符合设计和《建筑装饰装修工程质量验收规范》GB50210的要求，并应符合下列规定：（1）饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求。（2）外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时，其安全性与耐久性必须符合设计要求。饰面砖应作粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。（3）外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其它防水措施。（4）外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。8.保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90%，竖直灰缝饱满度不应低于80%。9.采用预制保温墙板现场安装的墙体，应符合下列规定：（1）保温板应有型式检验报告，型式检验报告中应包含安装性能的检验；（2）保温墙板的结构性能、热工性能及与主体结构的连接方法应符合设计要求，与主体结构连接必须牢固；（3）保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；（4）保温墙板板缝不得渗漏。10.当设计要求在墙体内设置隔汽层时，隔汽层的位置、使用的材料及构造做法应符合设计要求和相关标准的规定。隔汽层应完整、严密，穿透隔汽层处应采取密封措施。隔汽层冷凝水排水构造应符合设计要求。11.外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。12.严寒和寒冷地区外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。设置空调的房间，其外墙热桥部位应按设计要求采取隔断热桥措施。13.施工产生的墙体缺陷，如穿墙套管、脚手眼、孔洞等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。14.墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温层应采取防止开裂和破损的加强措施。精彩文档 实用标准文案15.采用现场喷涂或模板浇筑的有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。三、幕墙节能工程1.用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。2.幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。3.幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。密封条应镶嵌牢固、位置正确、对接严密。单元幕墙板块之间的密封应符合设计要求。开启扇应关闭严密。4.幕墙节能工程,用的保温材料，其厚度应符合设计要求，安装牢固，且不得松脱。5.遮阳设施的安装位置应满足设计要求。遮阳设施的安装应牢固。活动遮阳设施的调节机构应灵活，并应能调节到位。6.幕墙工程热桥部位的隔断热桥措施应符合设计要求，断热节点的连接应牢固。7.幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。8.冷凝水的收集和排放应畅通，并不得渗漏。9.镀（贴）膜玻璃的安装方向、位置应正确。中空玻璃应采用双道密封。中空玻璃的均压管应密封处理。10.单元式幕墙板块组装应符合下列要求：（1）密封条：规格正确，长度无负偏差，接缝的搭接符合设计要求；（2）保温材料：固定牢固，厚度符合设计要求；（3）隔汽层：密封完整、严密。11.幕墙与周边墙体间的接缝处应采用弹性闭孔材料填充饱满，并应釆用耐候密封胶密封。12.伸缩缝、沉降缝、抗震缝的保温或密封做法应符合设计要求。四、门窗节能工程1.建筑外门窗的品种、规格应符合设计要求和相关标准的规定。2.建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。3.建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。4.金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。5.严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性作现场实体检验，检测结果应满足设计要求。6.外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密密封；外门窗框与副框之间的缝隙应使用密封胶密封。7.严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施。精彩文档 实用标准文案8.外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求。外门窗遮阳设施调节应灵活，能调节到位。9.特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施，应符合设计要求。10.天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。11.门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。12.门窗镀（贴）膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理。五、屋面节能工程1.用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准的规定。2.屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。3.屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。4.屋面的通风隔热架空层，其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求。架空层内不得有杂物。架空面层应完整，不得有断裂和露筋等缺陷。5.采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。节点的构造做法应符合设计和相关标准的要求。6.采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得渗漏。7.屋面的隔汽层位置应符合设计要求，隔汽层应完整、严密。8.屋面保温隔热层应按施工方案施工，并应符合下列规定：（1）松散材料应分层敷设、按要求压实、表面平整、坡向正确；（2）现场采用喷、浇、抹等工艺施工的保温层，其配合比应计量正确，搅拌均匀、分层连续施工，表面平整，坡向正确。（3）板材应粘贴牢固、缝隙严密、平整。9.金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确。10.坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料作保温隔热层时，保温隔热层应有防潮措施，其表面应有保护层，保护层的做法应符合设计要求。六、地面节能工程1.用于地面节能工程的保温材料，其品种、规格应符合设计要求和相关标准的规定。2.地面节能工程使用的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。3.地面节能工程施工前，应对基层进行处理，使其达到设计和施工方案的要求。4.地面保温层、隔离层、保护层等各层的设置和构造做法以及保温层的厚度应符合设计要求，并应按施工方案施工。5.地面节能工程的施工质量应符合下列规定：（1）保温板与基层之间、各构造层之间的粘接应牢固，缝隙应严密；（2）保温浆料应分层施工；精彩文档 实用标准文案（3）穿越地面直接接触室外空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。6.有防水要求的地面，其节能保温作法不得影响地面排水坡度，"保温层面层不得渗漏。7.严寒、寒冷地区的建筑首层直接与土壤接触的地面、采暖地下室与土壤接触的外墙、毗邻不采暖空间的地面以及底面直接接触室外空气的地面应按设计要求采取保温措施。8.保温层的表面防潮层、保护层应符合设计要求。9.采用地面辐射采暖的工程，其地面节能做法应符合设计要求，并应符合《地面辐射供温暖技术规程》JGJ142的规定。七、采暖节能工程1.采暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应经监理工程师（建设单位代表）检查认可，且形成相应的验收记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。2.采暖系统的安装应符合下列规定：（1）采暖系统的制式，应符合设计要求；（2）散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；（3）室内温度调控装置、热计量装置、水力平衡装置以及热力入口装置的安装位置和方向应符合设计要求，并便于观察、操作和调试；（4）温度调控装置和热计量装置安装后，采暖系统应能实现设计要求的分室（区）温度调控、分栋热计量和分户或分室（区）热量分摊的功能。3.散热器及其安装应符合下列规定：（1）每组散热器的规格、数量及安装方式应符合设计要求；（2）散热器外表面应刷非金属性涂料。4.散热器恒温阀及其安装应符合下列规定：（1）恒温阀的规格、数量应符合设计要求；（2）明装散热器恒温阀不应安装在狭小和封闭空间，其恒温阀阀头应水平安装，且不应被散热器、窗帘或其他障碍物遮挡；（3）暗装散热器的恒温阀应采用外置式温度传感器，并应安装在空气流通且能正确反映房间温度的位置上。5.地温热水地面辐射供暖系统的安装应符合下列规定：（1）防潮层和绝热层的做法及绝热层的厚度应符合设计要求；（2）室内温控装置的传感器应安装在避开阳光直射和有发热设备且距地1.4m处的内墙面上。6.采暖系统热力入口装置的安装应符合下列规定：（1）热力入口装置中各种部件的规格、数量，应符合设计要求；（2）热计量装置、过滤器、压力表、温度计的安装位置、方向应正确，并便于观察、维护；精彩文档 实用标准文案（3）水力平衡装置及各类阀门的安装位置、方向应正确，并便与操作和调试。安装完毕后，应根据系统水力平衡要求进行调试并做出标志。7.采暖管道保温层和防潮层的施工应符合下列规定：（1）保温层应采用不然或难燃材料，其材质、规格及厚度等应符合设计要求；（2）保温管壳的粘贴应牢固、铺设应平整；硬质或半硬质的保温管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300〜350mm，且捆扎、粘贴应紧密，无滑动、松弛及断裂现象；（3）硬质或半硬质保温管壳的拼接缝隙不应大于5mm，并用粘结材料勾缝填满；纵横应错开，外层的水平接缝应设在侧下方；（4）松散或软质保温材料应按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭接处不应有空隙；（5）防潮层应紧密粘贴在保温层上，封闭良好，不得有虚粘、气泡、皱褶、裂缝等缺陷；（6）防潮层的立管应由管道的低端向高端敷设，环向搭接缝应朝向低端；纵向搭接缝应位于管道的侧面，并顺水；（7）卷材防潮层采用螺旋形缠绕的方式施工时，卷材的搭接宽度宜为30〜50mm；（8）阀门及法兰部位的保温层结构应严密，且能单独拆卸并不得影响其操作功能。8.采暖系统安装完毕后，应在采暖期内与热源进行联合试运转和调试。联合试运转和调试结果应符合设计要求，采暖房间温度相对于设计计算温度不得低于2℃，且不高于1℃。9.采暖系统过滤器等配件的保温层应密实、无空隙，且不得影响其操作功能。八、通风与空调节能工程1.通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应对下列产品的技术性能参数进行核查。验收与核查的结果应经监理工程师（建设单位代表）检查认可，并形成相应的验收、核查记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标准和规定。（1）组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的冷量、热量、风量、风压、功率及额定热回收效率；（2）风机的风量、风压、功率及其单位风量耗功率；（3）成品风管的技术性能参数；（4）自控阀门与仪表的技术性能参数。2.通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装，应符合下列规定：（1）各系统的制式，应符合设计要求；（2）各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；（3）水系统各分支管路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求，并便于观察、操作和调试；精彩文档 实用标准文案（4）空调系统应能实现设计要求的分室（区）温度调控功能。对设计要求分栋、分区或分户（室）冷、热计量的建筑物，空调系统应能实现相应的计量功能。3.风管的制作与安装应符合下列规定：（1）风管的材质、断面尺寸及厚度应符合设计要求；（2）风管与部件、风管与土建及风管间的连接应严密、牢固；（3）风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求或现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定；（4）需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管的连接和内部支撑加固等处，应有防热桥的措施，并应符合设计要求。4.组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装应符合下列规定：（1）门各种空调机组的规格、数量应符合设计要求；（2）安装位置和方向应正确，且与风管、送风静压箱、回风箱的连接应严密可靠；（3）现场组装的组合式空调机组各功能段之间连接应严密，并应作漏风量的检测，其漏风量应符合现行国家标准《组合式空调机组》GB/T14294的规定；（4）机组内的空气热交换器翅片和空气过滤器应清洁、完好，且安装位置和方向必须正确，并便于维护和清理。当设计未注明过滤器的阻力时，应满足粗效过滤器的初阻力≤50Pa（粒径≥5.0μm，效率：80%＞E≥20%）；中效过滤器的初阻力≤80Pa（粒径≥1.0μm，效率：70%＞E≥20%）的要求。5.风机盘管机组的安装应符合下列规定：（1）规格、数量应符合设计要求；（2）位置、高度、方向应正确，并便于维护、保养；（3）机组与风管、回风箱及风口的连接应严密、可靠；（4）空气过滤器的安装应便于拆卸和清理。6.通风与空调系统中风机的安装应符合下列规定：（1）规格、数量应符合设计要求；（2）安装位置及进、出口方向应正确，与风管的连接应严密、可靠。7.带热回收功能的双向换气装置和集中排风系统中的排风热回收装置的安装应符合下列规定：（1）规格、数量及安装位置应符合设计要求；（2）进、排风管的连接应正确、严密、可靠；（3）室外进、排风口的安装位置、高度及水平距离应符合设计要求。8.空调机组回水管上的电动两通调节阀、风机盘管机组回水管上的电动两通（调节）阀、空调冷热水系统中的水力平衡阀、冷（热）量计量装置等自控闽门与仪表的安装应符合下列规定：（1）规格、数量应符合设计要求；（2）方向应正确，位置应便于操作和观察。9.空调风管系统及部件的绝热层和防潮层施工应符合下列规定：（1）绝热层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；精彩文档 实用标准文案（2）绝热层与风管、部件及设备应紧密贴合，无裂缝、空隙等缺陷，且纵、横向的接缝应错开；（3）绝热层表面应平整，当采用卷材或板材时，其厚度允许偏差为5mm；采用涂抹或其他方式时，其厚度允许偏差为10mm；（4）风管法兰部位绝热层的厚度，不应低于风管绝热层厚度的80%；（5）风管穿楼板和穿墙处的绝热层应连续不间断；（6）防潮层〔包括绝热层的端部）应完整，且封闭良好，其搭接缝应顺水；（7）带有防潮层隔汽层绝热材料的拼缝处，应用胶带封严，粘胶带的宽度不应小于50mm；（8）风管系统部件的绝热，不得影响其操作功能。10.空调水系统管道及配件的绝热层和防潮层施工，应符合下列规定：（1）绝热层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；（2）绝热管壳的粘贴应牢固、铺设应平整；硬质或半硬质的绝热管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300〜350mm，且捆扎、粘贴应紧密，无滑动、松弛与断裂现象；（3）硬质或半硬质绝热管壳的拼接缝隙，保温时不应大于5mm、保冷时不应大于20mm，并用粘结材料勾缝填满；纵缝应错开，外层的水平接缝应设在侧下方；（4）松散或软质保温材料应按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭接处不应有空隙；（5）防潮层与绝热层应结合紧密，封闭良好，不得有虚粘、气泡、皱褶、裂缝等缺陷；（6）防潮层的立管应由管道的低端向高端敷设，环向搭接缝应朝向低端；纵向搭接缝应位于管道的侧面，并顺水；（7）卷材防潮层采用螺旋形缠绕的方式施工时，卷材的搭接宽度宜为30〜500mm；（8）空调冷热水管穿楼板和穿墙处的绝热层应连续不间断，且绝热层与穿楼板和穿墙处的套管之间应用不燃材料填实不得有空隙，套管两端应进行密封封堵；（9）管道阀门、过滤器及法兰部位的绝热结构应能单独拆卸，且不得影响其操作功能。11.空调水系统的冷热水管道与支、吊架之间应设置绝热衬垫，其厚度不应小于绝热层厚度，宽度应大于支、吊架支承面的宽度。衬垫的表面应平整，衬垫与绝热材料之间应填实无空隙。12.通风与空调系统安装完毕，应进行通风机和空调机组等设备的单机试运转和调试，并应进行系统的风量平衡调试。单机试运转和调试结果应符合设计要求；系统的总风量与设计风量的允许偏差不应大于10%，风口的风量与设计风量的允许偏差不应大于15%。13.空气风幕机的规格、数量、安装位置和方向应正确，纵向垂直度和横向水平度的偏差均不应大于2/1000。14.变风量末端装置与风管连接前宜做动作试验，确认运行正常后再封口。九、空调与采暖系统冷热源及管网节能工程精彩文档 实用标准文案1.空调与采暖系统冷.热源设备及其辅助设备、阀门、仪表、绝热材料等产品进场时，应按设计要求对其类型、规格和外观等进行检查验收，并应对下列产品的技术性能参数进行核查。验收与核查的结果应经监理工程师（建设单位代表）检查认可，并形成相应的验收、核查记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合国家现行标准和规定。（1）锅炉的单台容量及其额定热效率；（2）热交换器的单台换热量；（3）电机驱动压缩机的蒸汽压缩循环冷水（热泵）机组的额定制冷量（制热量）、输入功率、性能系数（COP）及综合部分负荷性能系数（IPLV）；（4）电机驱动压缩机的单元式空气调节机、风管送风式和屋顶式空气调节机组的名义制冷量、输入功率及能效比（EER）；（5）蒸汽和热水型溴化锂吸收式机组及直燃型溴化锂吸收式冷（温）水机组的名义制冷量、供热量、输入功率及性能系数；（6）集中采暖系统热水循环水泵的流量、扬程、电机功率及耗电输热比（HER）；（7）空调冷热水系统循环水泵的流量、扬程、电机功率及输送能效比（ER）；（8）冷却塔的流量及电机功率；（9）自控阀门与仪表的技术性能参数。2.空调与采暖系统冷热源设备和辅助设备及其管网系统的安装，应符合下列规定：（1）管道系统的制式，应符合设计要求；（2）各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；（3）空调冷（热）水系统，应能实现设计要求的变流量或定流量运行；（4）供热系统应能根据热负荷及室外温度变化实现设计要求的集中质调节、量调节或质一量调节相结合的运行。3.冷热源侧的电动两通调节阀、水力平衡阀及冷（热）量计量装置等自控阀门与仪标的安装，应符合下列规定：（1）规格、数量应符合设计要求（2）方向应正确，位置应便于操作和观察。4.锅炉、热交换器、电机驱动压缩机的蒸汽压缩循环冷水（热泵）机组、蒸汽或热水型溴化锂吸收式冷水机组及直燃型溴化锂吸收式冷（温）水机组等设备的安装，应符合下列要求：（1）规格、数量应符合设计要求；（2）安装位置及管道连接应正确。5.冷却塔、水泵等辅助设备的安装应符合下列要求：（1）规格、数量应符合设计要求；（2）冷却塔设置位置应通风良好，并应远离厨房排风等高温气体；（3）管道连接应正确。6.空调冷热源水系统管道及配件绝热层和防潮层的施工要求，应符合下列规定：（1）绝热层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；（2）绝热管壳的粘贴应牢固、铺设应平整；硬质或半硬质的绝热管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300〜350mm，且梱扎、粘贴应紧密，无滑动、松弛与断裂现象；精彩文档 实用标准文案（3）硬质或半硬质绝热管壳的拼接缝隙，保温时不应大于5mm、保冷时不应大于2mm，并用粘结材料勾缝填满；纵缝应错开，外层的水平接缝应设在侧下方；（4）松散或软质保温材料应按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭接处不应有空隙；（5）防潮层与绝热层应结合紧密，封闭良好，不得有虚粘、气泡、褶皱、裂缝等缺陷；（6）防潮层的立管应由管道的低端向高端敷设，环向搭接缝应朝向低端；纵向搭接缝应位于管道的侧面，并顺水；（7）卷材防潮层采用螺旋形缠绕的方式施工时，卷材的搭接宽度宜为30〜50mm；（8）空调冷热水管穿楼板和穿墙处的绝热层应连续不间断，且绝热层与穿楼板和穿墙处的套管之间应用不燃材料填实不得有空隙，套管两端应进行密封封堵；（9）管道阀门、过滤器及法兰部位的绝热结构应能单独拆卸，且不得影响其操作功能。7.当输送介质温度低于周围空气露点温度的管道，采用封闭孔绝热材料作绝热层时，其防潮层和保护层应完整，且封闭良好。8.冷热源机房、换热站内部空调冷热水管道与支、吊架之间应设置绝热衬垫，其厚度不应小于绝热层厚度，宽度应大于支、吊架支承面的宽度。衬垫的表面应平整，衬垫与绝热材料之间应填实无空隙。9.空调与采暖系统冷热源和辅助设备及其管道和管网系统安装完毕后，系统试运转及调试必须符合下列规定：（1）冷热源和辅助设备必须进行单机试运转及调试；（2）冷热源和辅助设备必须同建筑物内空调或采暖系统进行联合试运转及调试；（3）联合试运转及调试结果应符合设计要求，且允许偏差或规定值应符合表2.5.2的有关规定。当联合试运转及调试不在制冷期或采暖期时，应先对表2-5-2中序号2、3、5、6四个项目进行检测，并在第一个制冷期或采暖期内，带冷（热）源补做序号1、4两个项目的检测。联合试运转及调试检测项目与允许偏差或规定值表2-5-2序号检测项目允许偏差或规定值1室内温度冬季不得低于设计计算温度2℃，且不应高于1℃夏季不得高于设计计算温度2℃，且不应低于1℃2供热系统室外管网的水力平衡度0.9〜1.23供热系统的补水率≤0.5%4室外管网的热输送效率≥0.925空调机组的水流量≤20%6空调系统冷热水、冷却水总流量≤10%10.空调与采暖系统的冷热源设备及其辅助设备、配件的绝热，不得影响其操作功能。十、配电与照明节能工程1.照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。精彩文档 实用标准文案（1）荧光灯灯具和高强度气体放电灯灯具的效率不应低于表2-5-3的规定。联合试运转及调试检测项目与允许偏差或规定值表2-5-3灯具出光口形式开敞式保护罩（玻璃或塑料）格珊格栅或透光罩透明磨砂、棱镜荧光灯灯具75%65%55%60%高强度气体放电灯灯具75%60%60%（2）管型荧光灯镇流器能效限定值应不小于表2-5-4的规定。镇流器能效限定值表2-5-4标称功率（W）18202230323640镇流器能效因素（BEF）电感型3.1541.9522.7702.2322.1462.0301.992电子型4.7784.3703.9982.8702.6782.4022.270（3）照明设备谐波含量限值应符合表2-5-5的规定。照明设备谐波含量的限值表2-5-5谐波次数n基波频率下输入电流百分比数表示的最大允许谐波电流（%）22330×λ注510779511≤n≤39（仅有奇次谐波）3注：λ是电路功率因数。2.低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。每芯导体电阻值应符合表2-5-6的规定。不同标称截面的电缆、电线每芯导体最大电阻值表2-5-6标称截面（mm2）20℃时导体最大电阻（Ω/km）圆铜导体（不镀金属）0.536.00.7524.51.018.11.512.12.57.4144.6163.08101.83161.15250.727350.524精彩文档 实用标准文案续表标称截面（mm2）20℃时导体最大电阻（Ω/km）圆铜导体（不镀金属）500.387700.268950.1931200.1531500.1241850.09912400.07543000.06013.工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。其中：（1）供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7%、-10%。（2）公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1〜25次）谐波含有率为4%，偶次（2〜24次）谐波含有率为2%。（3）谐波电流不应超过表2-5-7中规定的允许值。谐波电流允许值表2-5-7标准电压（KV）基准短路容量（MVA）谐波次数及谐波电流允许值（A）23456789101112130.3810786239622644192116281324谐波次数及谐波电流允许值（A）14151617181920212223242511129.7188.6167.88.97.1146.512（4）三相电压不平衡度允许值为2%，短时不得超过4%。4.在通电试运行中，应测试并记录照明系统的照度和功率密度值。（1）照度值不得小于设计值的90%；（2）功率密度之应符合《建筑照明设计标准》GB50034中的规定。5.母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应采用力矩扳手拧紧。制作应符合《建筑电气工程施工质量验收规范》GB50303标准中的有关规定。6.交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路。7.三相照明配电干线的各相负荷宜分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。十一、监测与控制节能工程精彩文档 实用标准文案1.监测与控制系统采用的设备、材料及附属产品进场时，应按照设计要求对其品种、规格、型号、外观和性能等进行检查验收，并应经监理工程师（建设单位代表）检查认可，且应形成相应的质量记录。各种设备、材料和产品附带的质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。2.监测与控制系统安装质量应符合以下规定：（1）传感器的安装质量应符合《自动化仪表工程施工及验收规范》GB50093的有关规定；（2）阀门型号和参数应符合设计要求，其安装位置、闽前后直管段长度、流体方向等应符合产品安装要求；（3）压力和压差仪表的取压点、仪表配套的阀门安装应符合产品要求；（4）流量仪表的型号和参数、仪表前后的直管段长度等应符合产品要求；（5）温度传感器的安装位置、插入深度应符合产品要求；（6）变频器安装位置、电源回路敷设、控制回路敷设应符合设计要求；（7）智能化变风量末端装置的温度设定器安装位置应符合产品要求；（8）涉及节能控制的关键传感器应预留检测孔或检测位置，管道保温时应做明显标注。3.对经过试运行的项目，其系统的投入情况、监控功能、故障报警连锁控制及数据采集等功能，应符合设计要求。4.空调与采暖的冷热源、空调水系统的监测控制系统应成功运行，控制及故障报警功能能应符合设计要求。5.通风与空调监测控制系统的控制功能及故障报警功能应符合设计要求。6.监测与计量装置的检测计量数据应准确，并符合系统对测量准确度的要求。7.供配电的监测与数据采集系统应符合设计要求。8.照明自动控制系统的功能应符合设计要求，当设计无要求时应实现下列控制功能：（1）大型公共建筑的公用照明区应采用集中控制并应按照建筑使用条件和天然采光状况采取分区、分组控制措施，并按需要采用调光或降低照度的控制措施；（2）旅馆的每间（套）客房应设置节能控制型开关；（3）居住建筑有天然采光的楼梯间、走道的一般照明，应采用节能自熄开关；（4）房间或场所设有两列或多列灯具时，应按下列方式控制：1）所控灯列与侧窗平行；2）电教室、会议室、多功能厅、报告厅等场所，按靠近或远离讲台分组。9.综合控制系统应对以下项目进行功能检测，检测结果应满足设计要求：（1）建筑能源系统的协调功能；（2）采暖、通风与空调系统的优化监控。10.建筑能源管理系统的能耗数据采集与分析功能，设备管理和运行管理功能，优化能源调度功能，数据集成功能应符合设计要求。11.检测监测与控制系统的可靠性、实时性、可维护性等系统性能，主要包括下列内容：（1）控制设备的有效性，执行器动作应与控制系统的指令一致，控制系统性能稳定符合设计要求；（2）控制系统的采样速度、操作响应时间、报警反应速度应符合设计要求；（3）冗余设备的故障检测正确性及其切换时间和切换功能应符合设计要求；精彩文档 实用标准文案（4）应用软件的在线编程（组态）、参数修改、下载功能、设备及网络故障自检测功能应符合设计要求；（5）控制器的数据存储能力和所占存储容量应符合设计要求；（6）故障检测与诊断系统的报警和显示功能应符合设计要求；（7）设备启动和停止功能及状态显示应正确；（8）被控设备的顺序控制和连锁功能应可靠；（9）应具备自动控制/远程控制/现场控制模式下的命令冲突检测功能；（10）人机界面及可视化检查。精彩文档 实用标准文案第六章绿色施工为深入学习实践科学发展观，加强和促进建筑节能减排工作，发展绿色建筑，推广绿色施工，充分发挥新技术应用示范工程的引领作用，根据中国建筑业协会“关于印发《全国建筑业绿色施工示范工程管理办法（试行）》和《全国建筑业绿色施工示范工程验收评价主要指标》的通知”，结合工程实践，大力开展绿色施工，实现“四节一环保”，即节能、节地、节水、节材和环境保护，最大程度地节约资源与减少对环境负面影响的施工活动。采取有效措施创建“绿色现场”，实施“绿色施工”，建造“绿色建筑”。一、绿色施工框架绿色施工总体框架由施工管理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与土地资源利用等6个方面组成。这6个方面涵盖了绿色施工的基本指标，同时包含了施工策划、材料采购、现场施工、工程验收等各阶段的指标的子集。二、绿色施工管理绿色施工管理主要包括组织管理、规划管理、实施管理、评价管理和人员安全与健康管理5个方面。1.组织管理（1）建立绿色施工管理体系，并制定相应的管理制度与目标。（2）项目经理为绿色施工第一责任人，负责绿色施工的组织实施及目标实现，并指定绿色施工管理人员和监督人员。2.规划管理（1）编制绿色施工方案。该方案应在施工组织设计中独立成章，并按有关规定进行审批。（2）绿色施工方案应包括以下内容：1）环境保护措施，制定环境管理计划及应急救援预案，采取有效措施，降低环境负荷，保护地下设施和文物等资源。精彩文档 实用标准文案2）节材措施，在保证工程安全与质量的前提下，制定节材措施。如进行施工方案的节材优化，建筑垃圾减量化，尽量利用可循环材料等。3）节水措施，根据工程所在地的水资源状况，制定节水措施。4）节能措施，进行施工节能策划，确定目标，制定节能措施。5）节地与施工用地保护措施，制定临时用地指标、施工总平面布置规划及临时用地节地措施等。3.实施管理（1）绿色施工应对整个施工过程实施动态管理，加强对施工策划、施工准备、材料采购、现场施工、工程验收等各阶段的管理和监督。（2）应结合工程项目的特点，有针对性地对绿色施工作相应的宣传，通过宣传营造绿色施工的氛围。（3）定期对职工进行绿色施工知识培训，增强职工绿色施工意识。4.评价管理（1）对照绿色施工框架所列指标体系，结合工程特点，对绿色施工的效果及采用的新技术、新设备、新材料与新工艺，进行自评估。（2）成立专家评估小组，对绿色施工方案、实施过程至项目竣工，进行综合评估。5.人员安全与健康管理（1）制订施工防尘、防毒、防辐射等职业危害的措施，保障施工人员的长期职业健康。（2）合理布置施工场地，保护生活及办公区不受施工活动的有害影响。施工现场建立卫生急救、保健防疫制度，在安全事故和疾病疫情出现时提供及时救助。（3）提供卫生、健康的工作与生活环境，加强对施工人员的住宿、膳食、饮用水等生活与环境卫生等管理，明显改善施工人员的生活条件。三、绿色施工措施1.节能技术措施（1）节能一般措施建筑材料的选用应缩短运输距离，减少过程中的能源消耗。工程施工使用的材料宜就地取材，距施工现场500km以内生产的建筑材料用量原则上占工程施工使用材料总重的70%以上。制定合理施工能耗指标，提高施工能源利用率。优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。施工现场分别设定生产、生活、办公和施工设备的用电控制指标，定期进行计量、核算、对比分析，并有预防与纠正措施。在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻作业区充分利用共有的机具资源。安排施工工艺时，应优先考虑耗用电能的或其他能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。根据当地气候和自然资源条件，充分利用太阳能、地热等可再生能源。（2）机械设备节能措施精彩文档 实用标准文案建立施工机械设备管理制度，开展用电、用油计量，完善设备档案，及时做好维修保养工作，使机械设备保持低耗、高效的状态。选择功率与负载相匹配的施工机械设备，避免大功率施工机械设备低负载长时间运行。机电安装可采用节电型机械设备，如逆变式电焊机和能耗低、效率高的手持电动工具等，以利节电。机械设备宜使用节能型油料添加剂，在可能的情况下，考虑回收利用，节约油量。合理安排工序，提高各种机械的使用率和满载率，降低各种设备的单位耗能。（3）临时设施节能措施利用场地自然条件，合理设计生产、生活及办公临时设施的体形、朝向、间距和窗墙面积比，使其获得良好的日照、通风和采光。南方地区可根据需要在其外墙窗设遮阳设施。临时设施宜采用节能材料，墙体、屋面使用隔热性能好的材料，减少夏天空调、冬天取暖设备的使用时间及耗能量。合理配置釆暖、空调、风扇数量，规定使用时间，实行分段分时使用，节约用电。（4）施工用电及照明节能措施临时用电优先选用节能电线和节能灯具，临电线路合理设计、布置，临电设备宜采用自动控制装置。采用声控、光控等节能照明灯具。照明设计以满足基本照度的规定，不得超过+5%〜-10%。一般办公室的照明功率密度值为11W/m2；办公、生活和施工现场，采用节能照明灯具的数量大于80%。2.节地措施（1）临时用地指标及保护根据施工规模及现场条件等因素合理确定临时设施，如临时加工厂、现场作业棚及材料堆场、办公生活设施等的占地指标。临时设施的占地面积应按用地指标所需的最低面积设计。要求平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下尽可能减少废弃地和死角，临时设施占地面积有效利用率大于90%。应对深基坑施工方案进行优化，减少土方开挖和回填量，最大限度地减少对土地的扰动，保护周边自然生态环境。红线外临时占地应尽量使用荒地、废地，少占用农田和耕地。工程完工后，及时对红线外占地恢复原地形、地貌，使施工活动对周边环境的影响降至最低。利用和保护施工用地范围内原有绿色植被。对于施工周期较长的现场，可按建筑永久绿化的要求，安排场地新建绿化。（2）施工总平面布置施工总平面布置应做到科学、合理，充分利用原有建筑物、构筑物、道路、管线为施工服务。施工现场搅拌站、仓库、加工厂、作业棚、材料堆场等布置应尽量靠近已有交通线路或即将修建的正式或临时交通线路，缩短运输距离。临时办公和生活用房应采用经济、美观、占地面积小、对周边地貌环境影响较小，且适合于施工平面布置动态调整的多层轻钢活动板房、钢骨架水泥活动板房等标准化装配式结构。生活区与生产区应分开布置，并设置标准的分隔设施。施工现场围墙可采用连续封闭的轻钢结构预制装配式活动围挡，减少建筑垃圾，保护土地。精彩文档 实用标准文案施工现场道路按照永久道路和临时道路相结合的原则布置。施工现场内形成环形通路，减少道路占用土地。临时设施布置应注意远近结合（本期工程与下期工程），努力减少和避免大量临时建筑拆迁和场地搬迁。3.节水措施（1）提高用水效率施工中采用先进的节水施工工艺。施工现场喷洒路面、绿化浇筑不宜使用市政自来水。现场搅拌用水、养护用水应采取有效的节水措施，严禁无措施浇水养护混凝土。施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具的漏损。现场机具、设备、车辆冲洗用水必须设立循环用水装置。施工现场办公区、生活区采用节水系统和节水器具，节水器具配置比率达到100%。项目临时用水应使用节水型产品，安装计量装置，采取针对性的节水措施。施工现场建立可再利用水的收集处理系统，使水资源得到梯级循环利用。施工现场分别对生活用水与工程用水确定用水定额指标，并分别计量管理。大型工程的不同单项工程、不同标段、不同分包生活区，凡具备条件的应分别计量用水量。在签订不同标段分包或劳务合同时，将节水定额指标纳入合同条款，进行计量考核。对混凝土搅拌站点等用水集中的区域和工艺点进行专项计量考核。施工现场建立雨水、中水或可再利用水的搜集利用系统。（2）非传统水源利用优先采用中水搅拌、中水养护，有条件的情况下收集雨水养护。基坑降水阶段，考虑采用地下水作为混凝土搅拌用水、养护用水、冲洗用水和部分生活用水。现场机具、设备、车辆冲洗、喷洒路面、绿化浇灌等用水，优先采用非传统水源，尽量不使用市政自来水。在条件具备情况下建立雨水收集利用系统，充分收集自然降水用于施工和生活中适宜的部位。力争施工中非传统水源和循环水的再利用量大于30%。（3）用水安全在非传统水源和现场循环再利用水的使用过程中，应制定有效的水质检测与卫生保障措施，确保避免对人体健康、工程质量以及周围环境产生不良影响。4.节材技术措施（1）节材一般措施根据施工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存。现场材料堆放有序。储存环境适宜，措施得当。保管制度健全，责任落实。材料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况就近卸载，避免和减少二次搬运。精彩文档 实用标准文案采取技术和管理措施提高模板、脚手架等的周转次数。优化安装工程的预留、预埋、管线路径等方案。（2）结构材料的节材措施推广使用预拌混凝土和商品砂浆。准确计算采购数量、供应频"率、施工速度等，在施工过程中动态控制。结构工程使用散装水泥。推广使用高强钢筋和高性能混凝土，减少资源消耗。推广钢筋专业化加工和配送。优化钢筋配料和钢构件下料方案。钢筋及钢结构制作前应对下料单及样品进行复核，无误后方可批量下料。优化钢结构制作和安装方法。大型钢结构宜采用工厂制作，现场拼装；宜采用分段吊装、整体提升、滑移、顶升等安装方法，减少方案的措施用材量。采取数字化技术，对大体积混凝土、大跨度结构等专项施工方案进行优化。（3）围护材料的节材措施门窗、屋面、外墙等围护结构选用耐候性及耐久性良好的材料，施工确保密封性、防水性和保温隔热性。门窗采用密封性、保温隔热性能、隔音性能良好的型材和玻璃等材料。屋面材料、外墙材料具有良好的防水性能和保温隔热性能。当屋面或墙体等部位采用基层加设保温隔热系统的方式施工时，应选择高效节能、耐久性好的保温隔热材料，以减小保温隔热层的厚度及材料用量。屋面或墙体等部位的保温隔热系统采用专用的配套材料，以加强各层次之间的粘结或连接强度，确保系统的安全性和耐久性。根据建筑物的实际特点，优选屋面或外墙的保温隔热材料系统和施工方式，例如保温板粘贴、保温板干挂、聚氨酯硬泡喷涂、保温浆料涂抹等，以保证保温隔热效果，并减少材料浪费。加强保温隔热系统与围护结构的节点处理，尽量降低热桥效应。针对建筑物的不同部位保温隔热特点，选用不同的保温隔热材料及系统，以做到经济适用。（4）装饰装修材料的节材措施贴面类材料在施工前，进行总体排版策划，减少非整块材的数量。采用非木质的新材料或人造板材代替木质板材。防水卷材、壁纸、油漆及各类涂料基层必须符合要求，避免起皮、脱落。各类油漆及胶粘剂应随用随开启，不用时及时封闭。幕墙及各类预留预埋应与结构施工同步。木制品及木装饰用料、玻璃等各类板材等在工厂采购或定制。采用自粘类片材，减少现场液态胶粘剂的使用量。（5）周转材料的节材措施选用耐用、维护与拆卸方便的周转材料和机具。优先选用制作、安装、拆除一体化的专业队伍进行模板工程施工。模板应以节约自然资源为原则，推广使用定型钢模、钢框竹模、竹胶板。精彩文档 实用标准文案施工前对模板工程的方案进行优化。多层、高层建筑使用可重复利用的模板体系，模板支撑宜采用工具式支撑。（6）优化外脚手架方案推广采用外墙保温板替代混凝土施工模板的技术。现场办公和生活用房采用周转式活动房。现场围挡应最大限度地利用已有围墙，或采用装配式可重复使用围挡封闭。力争工地临房、临时围挡材料的可重复使用率达到70%。5.环保措施鉴于响应政府建设两型社会号召，应实行环保措施，确保绿色施工。积极做到以下环保措施见图2-6-1〜图2-6-7：（1）扬尘控制措施图2-6-1工地临设1）设置现场垃圾集中堆放处，分类处理并进行覆盖，一日一清。2）制定施工现场洒水降尘制度，配备专用洒水设备及指定专人负责。在易产生扬尘的季节，施工场地采取洒水降尘。3）做好现场绿化、硬化工作，堆土采用绿色密目网覆盖。4）切割、钻孔的防尘措施：无齿锯切割时在锯的正前方设置遮挡锯末火花的三面式挡板，使锯末在内部沉积后回收。钻孔用水钻进行，在下方设置疏水槽将浆水引至容器内沉淀后处理。5）石工现场尽量组织石材、木制半成品进入现场，实施装配或施工，减少因切割石材、木制品加工所造成的粉尘及噪声污染。6）施工现场不得使用有明显无组织排放尘埃的中小型粉碎、切割、铇刨等机械设备。7）除非施工需要及特别情况，否则所有施工车辆在工地及工地附近行驶时，车速应限制在8km以下，并限速在社会道路上行驶，运输道路要经常洒水和冲洗，保证车辆通过时不产生过量尘埃。在施工工地内，设置车辆清洗设施以及配套的排水、泥浆沉淀设施；运输车辆应当在除泥、冲洗干净后，方可驶出施工工地。图2-6-2实物绿化图2-6-3渣土封闭运输图2-4-13管道支架的保护8）建筑垃圾、工程渣土尽量在48h内完成清运，若不能，则在施工工地内设置临时堆放场，临时堆放场采取围挡、遮盖等防尘措施。精彩文档 实用标准文案9）建筑物、构筑物上运送散装物料、建筑垃圾和渣土的，应当采用密闭方式清运，禁止高空拋掷、扬撒。图2-6-4车辆出场清洗10）自觉接受城管监察部门的监督、管理。一旦发现遗洒，及时组织人力清扫，并迅速冲洗干净。11）土方运输前，在出入口垫湿麻布或淋湿的块毯，减少车辆轮胎带土出场。同时，安排专人负责出口外道路的清洁维护。12）施工工地内堆放水泥、灰土、砂石等易产生扬尘污染物料的，在其周围设置不低于堆放物高度的封闭性围拦。13）不得使用空气压缩机来清理车辆、设备和物料的尘埃。14）使用商品混凝土和商品砂浆，以减少施工现场粉尘污染源。15）在进行产生大量泥浆的施工作业时，配备相应的泥浆池、泥浆沟，做到泥浆不外流，废浆采用密封式罐车外运。16）工程项目竣工后30日内，平整施工工地，并清除积土、堆物。（2）噪声与振动控制1）用于工程施工的所有设备必须采取有效的“减噪”措施，如消声器、减声器、挡声板或隔声罩等。所有施工设备应符合地方有关部门颁发的“施工噪声许可证”的要求。2）严格控制强噪声作业时间，原则上夜间作业时间不超过22：00。在22：00〜次日，06:00范围内，如因工艺技术原因需要连续施工，应向当地主管部门申请，获得夜间施工的手续，并采取降噪措施。噪声控制应符合《建筑施工场界噪声限值》GB12523-90的规定。3）教育全体人员防噪扰民意识。禁止构件运输车辆、混凝土罐车高速运行，并禁止鸣笛。材料运输车辆停车卸料时应熄火。图2-6-5输送泵隔声操作4）钢构件运输、装卸、加工应防止不必要的噪声产生。夜间施工严禁敲打钢构件、钢管等。5）强噪声机械设置封闭式隔声棚，如固定混凝土输送泵泵房、木工棚和大型空气压缩机等。6）禁止大声喧哗，采取专人专管的原则，监视和测量程序对不同的施工阶段对噪声进行监测，及时采取降噪措施。（3）光污染控制1）尽量避免或减少施工过程中的光污染。夜间室外照明灯加设灯罩，透光方向集中在施工范围。2）电焊作业采取遮挡措施，避免电焊弧光外泄。（4）水污染控制1）施工现场污水排放应达到国家标准《污水综合排放标准》GB8978-1996的要求。污水排放应委托有资质的单位进行废水水质检测，提供相应的污水检测报告。精彩文档 实用标准文案2）现场大门口设置三级沉淀池，清洗混凝土泵车、搅拌车的污水经过沉淀后还可用作现场洒水降尘重复利用。图2-6-6污水三级沉淀排放3）现场交通道路和材料堆放场地统一规划排水沟，控制污水流向，经沉淀后再排入市政污水管线，严防施工污水直接排入市政污水管线或流出施工区域污染环境。4）机械润滑油流入专设油池集中处理，不准直接排入下水道，铁屑杂物回收处理。5）对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。6）保护地下水环境。釆用隔水性能好的边坡支护技术。在缺水地区或地下水位持续下降的地区，基坑降水尽可能少地抽取地下水；当基坑开挖抽水量大于50万m3时，应进行地下水回灌，并避免地下水被污染。（5）土壤保护1）保护地表环境，防止土壤侵蚀、流失。因施工造成的裸土，及时覆盖砂石或种植速生草种，以减少土壤侵蚀；因施工造成容易发生地表径流土壤流失的情况，应采取设置地表排水系统、稳定斜坡、植被覆盖等措施，减少土壤流失。2）沉淀池、隔油池、化粪池等不发生堵塞、渗漏、溢出等现象。及时清掏各类池内沉淀物，并委托有资质的单位清运。3）对于有毒有害废弃物如电池、墨盒、油漆、涂料等应回收后交有资质的单位处理，不能作为建筑垃圾外运，避免污染土壤和地下水。4）施工后应恢复施工活动破坏的植被（一般指临时占地内）。与当地园林、环保部门或当地植物研究机构进行合作，在先前开发地区种植当地或其他合适的植物，以恢复剩余空地地貌或科学绿化，补救施工活动中人为破坏植被种地貌造成的土壤侵蚀。（6）室内环保图2-6-7封闭式垃圾站1）装饰材料必须使用绿色、环保材料。选用绿色、环保材料的同时还应建立合格商档案库，所选材料应符合《民用建筑工程室内环境污染控制规范》GB50325和《室内装饰装修材料有害物质限量》GB18580〜18588的要求；混凝土外加剂应符合《混凝土外加剂》GB8076-1997、《混凝土外加剂应用技术规范》GB50119-2003、《混凝土外加剂中释放氨的限量》GB18588-2001的要求，且由外加剂带入到混凝土中的碱含量≤1kg/m3。2）为了确保工程完工以后室内环境的空气质量符合国家标准要求，石材、木地板、木门、胶合板、胶粘剂、木制品油漆、墙面乳胶漆等材料的原材料、辅助材料在使用前全部要求进行环保检测。（7）建筑垃圾控制1）制定建筑垃圾减量化计划，如住宅建筑，每万平方米的建筑垃圾不宜超过400t。精彩文档 实用标准文案2）加强建筑垃圾的回收再利用，力争建筑垃圾的再利用和回收率达到30%，建筑物拆除产生的废弃物的再利用和回收率大于40%。对于碎石类、土石方类建筑垃圾，可采用地基填埋、铺路等方式提高再利用率，力争再利用率大于50%。3）施工现场生活区设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运。对建筑垃圾进行分类，并收集到现场封闭式垃圾站，集中运出。6．地下设施、文物和资源保护（1）施工前应调查清楚地下各种设施，做好保护计划，保证施工场地周边的各类管道、管线、建筑物、构筑物的安全运行。（2）施工过程中一旦发现文物，立即停止施工，保护现场并通报文物部门并协助做好工作。（3）避让、保护施工场区及周边的古树名木。（4）逐步开展统计分析施工项目的CO2排放量，以及各种不同植被和树种的CO2固定量的工作。精彩文档 实用标准文案第三篇复查第一章总的要求中国建筑业协会根据申报鲁班奖工程初审结果，按照区域申报工程的情况和工程类别组成若干个复查组，集中时间复查。复查专家从中国建筑业协会专家库中遴选，并实行动态管理。复查专家不得参与复查本单位的申报工程。第一节总则一、贯彻执行《中国建设工程鲁班奖（国家优质工程）评选办法》，规范鲁班奖复查工作。二、鲁班奖的复查工作应坚持公开、公正、公平的原则。复查专家不得参与复查本单位施工的工程，并不得在同一评选年度内担任评审委员。三、鲁班奖复查工作要体现“优中选优”的原则。工程复查采取量化指标评分和综合评价相结合的方式进行。四、鲁班奖评选表彰改为每两年一次，但为了避免评选年度的工程复查工作过于集中，影响复查工作质量，因此，各地区、各行业协会应按照每次申报工程总额分两年进行推荐，每年应做好当年推荐工程的申报复查工作。五、鲁班奖复查工作应严格贯彻执行国家有关基本建设的法律、法规和方针政策，严格贯彻执行国家、行业现行的技术标准、施工规范和技术规程。第二节工程评价对工程的整体水平应从以下五个方面进行综合评价：一、工程必须安全、适用、美观1.各项技术指标符合国家工程建设标准、规范、规程。2.工程设计先进合理，功能齐全，满足使用要求。3.地基基础与主体结构安全稳定可靠，满足设计要求。4.设备安装规范，管线布置合理美观，系统运行平稳，安全可靠。5.工程装饰细腻，工艺考究，观感质量上乘。6.工程资料内容齐全、真实有效、编目规范，具有可追溯性。二、积极推进技术进步与科技创新1.获得省（部）级及以上科技进步奖；或获得省（部）级及以上工法或发明专利、实用新型专利。精彩文档 实用标准文案2.推广应用建筑业十项新技术六项以上，且成效显著；积极采用新技术、新工艺、新材料、新设备并在关键技术和工艺上有所创新。3.通过省（部）级及以上科技示范工程验收，其成果达到国内先进水平。三、施工过程符合“四节一环保”1.在节地、节能、节材、节水等方面符合绿色施工规定的指标。"2.在环境保护方面符合国家有关规定，环保等专项验收合格。3.获得地市级及以上文明工地或全国绿色施工示范工程荣誉称号。四、工程项目管理科学规范1.质量保证体系健全，岗位职责明确、措施落实到位。2.运用现代化管理方法和信息技术，实行目标管理。3.符合建设程序，规章制度健全；资源配置合理，管理手段先进。五、综合效益显著1.项目建成后产能、功能均达到设计要求。2.主要经济技术指标处于国内同行业同类型工程领先水平。3.使用单位满意，经济和社会效益显著。第三节复查任务和程序一、中国建筑业协会根据申报鲁班奖工程初审结果，按照区域申报工程的数量和工程类别组成若干个复查组，集中时间复查。复查专家从中国建筑业协会专家库中按照回避原则遴选，并实行动态管理。二、复查工作的主要内容：1.复核申报工程是否符合《评选办法》规定的各项条件。2.查看工程的实体质量和相关资料。3.查看工程施工关键技术及工程质量特色和不足之处。4.查看工程新技术应用、节能环保和工程交付后使用或产能情况。5.按“鲁班奖工程综合评价表”的要求从五个方面进行综合评价并量化打分。6.对上述情况形成书面报告。复查报告应包括工程概况、工程的难点和重点、工程的实体质量和资料情况、工程质量特色、技术进步与管理创新、推行“四节一环保”的措施、交付后运行情况、工程的不足之处、综合评价及推荐意见。三、工程的推荐单位配合鲁班奖的现场复查工作，督促申报单位按《评选办法》的要求做好准备工作，为复查组提供现场检查所必须的登高、照明、检测等工具设备，并将工程资料提前送到指定地点。复查时由推荐单位的有关人员和申报单位相关工程技术人员配合复查工作。四、复查时间每个工程一般为2天，规模大和技术复杂的工程可适当延长时间。五、工程复查首次会1.复查组组长主持会议，说明本次工程复查工作的内容及安排。2.申报单位介绍工程概况及施工质量情况，时间一般控制在20〜30精彩文档 实用标准文案min，放映DVD录像，复查组专家提问。3.复查组听取设计、监理、建设单位、使用单位和质量安全监督机构对该工程质量、安全、使用功能或产能等方面的情况介绍和总体评价。征求意见时，申报单位的人员应回避。4.复查组组长宣布专业分组和工程实体抽检部位。六、工程实体质量检查工程实体质量检查采取随机抽查方式，房屋建筑工程抽查面积不低于总面积的10%，工业交通水利和巿政园林工程抽查工作量不低于总体量的10%。抽查时应内外结合，上下兼顾，注重重要部位，关注细部质量。隐蔽工程实体质量可通过查阅相关技术资料、检验测试记录加以证实。七、工程资料检查的主要内容：1.申报项目的相关文件（原件）（1）工程立项审批文件；（2）国有土地使用证；（3）建设用地、建设工程规划许可证；（4）工程招投标文件、工程承包及专业分包的合同；（5）施工许可证（行业有特殊要求时，按行业规定）；（6）竣工验收资料（包括规划、消防、环保、劳动、卫生、安全等部门出具的认可文件或准许使用证及工程竣工验收备案资料等）；（7）各地区或行业结构优质工程的证明文件或创鲁班奖工程中间检查记录和评价结论；（8）省（部）级优质工程的文件、证书；（9）省（部）级优秀设计证书或对工程设计水平评价证明等资料；（10）省（部）级及以上科技进步奖、工法、科技示范工程、发明专利、实用新型专利以及地市级及以上文明施工的文件或证书。2.工程资料总体要求（1）工程资料要真实反映工程质量的实际情况，字迹清晰并相关人员及单位的签字盖章齐全；（2）工程资料应使用原件，当使用复印件时，应加盖复印件提供单位的公章，注明复印日期，并有经手人签字；（3）工程资料要按国家标准、地方标准归档立卷，建立三级目录；（4）工程资料内容完整齐全、真实有效、具有可追溯性。3.施工资料主要抽查的共性内容（这部分是施工资料的共性要求，不同行业资料方面的个性要求，详见各专业部分）（1）查看施工管理资料中的企业资质及相关专业人员的岗位证书、特种作业人员有效资质证书、专业分包资质等级是否符合本工程要求；（2）查看单位工程施工组织设计、各专业施工方案、技术交底、施工日志等施工技术资料；（3）复核工程竣工备案资料、单位工程竣工验收报告及针对本工程的相关检测报告；（4）查看涉及结构安全及工程耐久性的分部工程有关资料：精彩文档 实用标准文案1）图纸会审，重大设计变更，洽商记录；2）工程定位测量、放线记录、沉降位移观测记录等；3）地基基础与主体结构验收记录；地（桩）基承载力试验报告；4）钢筋接头及钢结构焊缝的强度检测报告；5）同条件养护混凝土强度试验报告、非破损检测记录、结构混凝土标准养护试块强度试验报告；6）监理不合格项处置记录。（5）涉及工程使用功能的分部工程有关资料：1）施工物资、设备的产品质量合格证、型式检验报告、性能检测报告、生产许可证、商检证明、中国强制认证（CCC）证书、计量设备检定证书等；2）有抗渗防水要求的构件抗渗检测报告、厕浴间等有防水要求的地面蓄水记录、屋面蓄水检验记录、淋水试验记录或大雨观察记录等；3）节能保温测试等记录；4）环境检测或验收等记录；（6）查看涉及运行功能的分部工程有关资料：1）各类工程给水排水、采暖工程试验运行记录；2）各类工程电气工程全负荷试验记录；3）各类工程通风空调系统试运行记录；4）电梯工程系统试运行及电梯运行记录；（7）施工过程控制资料：1）各种物资进场的复试报告及质量证明文件；2）施工现场质量管理检查记录；3）隐蔽工程检查记录；4）检验批、分项、分部工程质量验收记录。（8）核查竣工图：1）检查竣工图是否完整；2）当对工程发现疑义时，要重点核查相应的竣工图。八、工程复查总结讲评复查组组长主持会议，复查专家对工程质量进行综合评价。讲评的主要内容为：各工程质量复查情况，工程质量的主要特色与不足之处等。九、质量综合评价及推荐意见1.复查组组长在总结讲评会前应召开组内小结会，由复查组全体专家按“鲁班奖工程综合评价表”内容进行评分，评分结果应严格保密，不得在总结讲评会上宣布。2.综合评价分“上好”、“好”、“较好”三种。“上好”一一工程质量符合国家相关标准、规范、规程的技术要求，达到国内领先水平，实体质量无论宏观或微观都较完美，有个别细小问题，可立即得到纠正；工程资料内容齐全、真实有效、可追溯；使用单位对工程质量表示非常满意；综合评分为90分以上。“好”精彩文档 实用标准文案一一工程质量符合国家相关标准、规范、规程的技术要求，达到国内领先水平，实体质量经复查发现非主要部位有少量不足之处，但可以通过整改得到纠正；工程资料内容齐全、真实有效，可追溯；使用单位对工程质量表示满意；综合评分为85分以上至90分及以上。“较好”一一工程质量达到国内先进水平，实体质量经复查发现存有一些不足或质量问题，通过整改不影响工程观感或使用功能；工程资料内容齐全、真实有效，可追溯；使用单位比较满意；综合评分为85分及以下。3.复查工程存在下列问题时，复查组不予推荐，并向评审委员会如实汇报。（1）存在影响结构安全和耐久性的质量问题；（2）存在违反国家工程建设标准强制性条文的问题；（3）存在渗漏现象（含地下室、屋面、卫生间及墙体等处）；（4）工程资料严重不符合有关标准、规范要求或弄虚作假；（5）工业项目污染物（包括废气、废液、废渣）主要排放指标达不到设计要求；（6）不符合《评选办法》规定申报条件的。十、各复查组复查工程全部结束后，由组长主持召开本组总结会，在复查组成员充分发表意见，达成共识的基础上，对复查工程进行分类评价排序。当出现不同意见时由组长决定其评价排序，并将不同意见如实向中国建筑业协会书面汇报。其分类评价排序情况由全体成员签名后密封送交中国建筑业协会，任何人无权向外泄露。精彩文档 实用标准文案第二章工程复查第一节房屋建筑项目一、适用于住宅工程、公建工程及工业交通水利和巿政园林工程中的房屋建筑工程。二、工程实体质量抽查：房屋建筑工程必查部位应包括：外立面、屋面、顶层、首层、主要公共部位、结构转换层、超高层建筑的避难层、地下室、水电设备及管线、各种机房及不少于两个标准层。住宅工程复查时，还应至少听取5〜10家住户的意见。三、工程实体抽查部位的质量要求：1.地基基础工程地基基础工程是重点检查项目之一，由于地基基础在复查时已经隐蔽，不能直接观察，因此主要查工程的沉降变形情况：（1）看工程地面和散水是否有不均匀沉降产生的裂缝；（2）观察主体工程是否有倾斜及变形裂缝。主要抽查下列资料：工程地质勘察资料，地基与基础处理、桩基资料、回填土密实度检测记录；地基与基础施工及处理方案、原材料试验报告、基础桩验收报告、隐蔽工程记录、基坑与周边回填土的密实度捡测报告；整体基础质量验收记录及检测单位的相应资质等。重点抽查地基强度、压实系数、注浆体强度和地基承载力；复合地基桩体强度、桩体干密度以及复合地基承载力；桩基单桩承载力和桩身完整性。其中：地基承载力、复合地基承载力及单桩竖向抗压承载力一次检测应达到设计值；桩基完整性不能有Ⅲ类桩或一次检测不足90%达到Ⅰ类桩。特别提出对下列地基（桩基）的关注：复合地基检测（1）对水泥土搅拌桩复合地基、高压喷射注浆法复合地基、砂桩地基、振冲法复合地基、土和灰土挤密复合地基、水泥粉煤灰碎石桩复合地基及夯实水泥土桩复合地基，承载力检验应采用复合地基载荷试验和单桩载荷试验，载荷试验检验数量为桩总数的0.5%〜1.0%，且每项单体工程不应少于3点。（2）有单桩强度试验要求时，试验数量为总数的0.5%〜1.0%，但不少于3根。（3）复合地基质量检验，除上述两个主控项目外，其他主控项目及一般项目，按规定进行检验。工程桩承载力检验（1）地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，采用静载荷试验方法进行检验，检验桩数不应少于总数的1%，且不应少于3根。（2）当总数少于50根时，不应少于2根。（3）采用高应变法进行单桩承载力验收检测，应进行“动静对比”的相关结论。精彩文档 实用标准文案工程桩质量检验与检测（1）柱下三桩或三桩以下的承台桩采用低应变法检测，抽检桩数不得少于1根。（2）对设计等级为甲级或地质条件复杂，成桩质量可靠性低的混凝土灌注桩，采用低应变法检测，抽检数量不应少于总数的30%，且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%，且不应少于10根。（3）对端承型大直径灌注桩，选用钻芯法或声波透射法检测，抽检数量不应少于总桩数的10%。（4）地下水位以上且终孔后桩端持力层巳通过核验的人工挖孔粧，以及单节混凝土预制桩，检验数量不应少于总桩数的10%，且不应少于10根。（5）检测报告中要注明I类桩、II类桩各是多少，有无III类桩及Ⅳ类桩。下列建筑物应在施工期间及使用期间进行变形观测1）地基基础设计为甲级的建筑物；2）复合地基或软弱地基上的设计等级为乙级的建筑物；3）加层、扩建的建筑物；4）受邻近深基坑开挖施工影响或受场地地下水等环境因素变化影响的建筑；5）需要积累建筑经验或进行设计反分析的工程；6）需要进行变形测量的其他建筑物；7）建筑物使用阶段的观测次数：《建筑变形测量规程》JGJ8-97规定，第一年观测3〜4次，第二年观测2〜3次，第三年后每年观测1次，直至稳定为止（在不稳定期不应该参加鲁班奖申报）；8）建筑物稳定评价：根据《建筑变形测量规程》JGJ8-97规定对建筑物沉降观测报告作出评价，判定建筑物在实用阶段沉降是否稳定；9）建筑物的垂直度偏差检查记录，记录中应有最大垂直度偏差值；10）沉降观测点的布置，应能全面的反映建筑物的地基变形特征并结合地质情况、建筑结构的特点等。观测点安装要规范不应锈蚀和晃动。2.主体结构工程结构工程多数也是隐蔽而不能直观的，因此主要通过查看有关资料和建筑物外观有无异常情况。查看建筑物裸露结构是否存在有影响结构安全的裂缝、变形等不安全隐患以及结构外观缺陷；地下室外墙、底板及顶板有无结构裂缝和渗水情况；建筑物的垂直度偏差值是否在设计允许范围之内；钢结构焊缝、钢结构表面、涂层、防火涂料表面及压型钢板以及钢平台、钢梯、钢栏杆等安装外观质量。上述情况亦可听取有关建设各方对主体工程质量的反映。有些工程虽然获得了当地授予的“优质结构奖”，但也要查看有无上述异常情况。查看有关资料可以从某方面证实主体结构的安全性，是否符合国家标准规范；是否达到优质工程等级。重点复查下列资料：精彩文档 实用标准文案主体工程所使用的材料和构件是否均有出厂合格证和进场复验证明；主体工程的分项分部工程的质量验收资料是否齐全；混凝土和砌筑砂浆的强度检测报告；混凝土同条件试件强度检测记录和非破损检测记录；钢筋接头和钢结构焊缝（螺栓）的强度检测报告；重大设计变更和质量事故处理记录；隐蔽工程及质量验收等记录是否完整。其中：地下工程渗漏不得超过有关规定；实体钢筋保护层厚度一次检测合格率应达到90%以上；钢结构内部质量一次检测返修率＜2%的；高强度螺栓连接副紧固质量一次检测好的点应达到95%及以上。3.屋面工程主要复查屋面施工是否符合国家有关标准规范，屋面排水组织是否明晰，汇水面划分是否合理、规范，坡度是否符合设计要求，有无倒坡现象；有无渗漏（在复查屋面工程中；必须查看顶层），屋面有无积水或积水痕迹，防水层有无空鼓翘边，防水层有无破坏。同时对上人屋面工程的屋面砖，收水口、泛水等均要察看，上人屋面地砖是否平整，有无裂缝、屋面分格是否满足规范要求，各种突出屋面结构及基座处理是否整齐美观；泛水高度是否满足设计要求；女儿墙防水收口处理是否牢靠适用美观；收水口周边坡度宽度是否符合设计要求，有无杂物和堵塞现象；变形缝处理是否符合设计要求；上屋面口防雨设施是否到位（包括雨篷和台阶处理）；金属板材屋面接头、连接和固定等细部做法是否合理规范。屋面工程主要质量首先是功能质量，但也应使观感质量达到高水平。有关资料复查如下：防水、保温隔热材料的出厂合格证（质量检测报告）、进场验收记录；屋面蓄水检验记录、淋水试验记录、大雨观察记录及质量验收报告；屋面基层、细部做法、防水层和附加层、保护层与隔离层、隐蔽工程等施工记录；防水混凝土配合比、防水涂料与密封材料配合比等试验报告；屋面工程所采用的防水方式、设计防水等级、几道防水设防、所采用的施工方法、技术措施能否满足质量要求，主要检查施工组织设计、施工方案和技术交底。其中：屋面防水不得出现渗漏。4.装饰装修工程装饰装修工程既要满足功能要求；更要求能显出精致细腻，提高美观效果。因此在装饰装修工程复查中，除宏观观看外，还要对工程的一些细部处理（如两种材料交接处是否界面清晰无污染）和一些隐蔽处所（如消防梯道、管道井等）也可适当进行抽查。（1）外檐装饰1）幕墙工程要求抽查幕墙注胶质量，其宽度、厚度应符合设计要求，胶缝应横平竖直，表面光滑无污染；金属幕墙大面平整、无色差，3m处肉眼观察无变形、波纹等缺陷；石材饰面无色差，表面无凹坑、缺角、裂痕，并不得有泛碱和水渍现象。工程资料抽查：精彩文档 实用标准文案幕墙（含玻璃、金属、石材）工程的施工图、结构计算书、设计说明及其设计、施工单位的资质。所用各种材料、五金配件、构件及组件产品的合格证书、性能检测报告，进场验收记录及复验报告。所用硅酮结构胶的认定证书和抽查合格证明，进口硅酮结构胶的商检证，国家认定检测机构出具的硅酮结构胶的相容性和剥离粘结性试验报告。石材用密封胶耐污染性能试验报告；后置埋件的现场拉拔强度检测报告；幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告；铝塑复合板的剥离强度，石材的弯曲强度，寒冷地区石材的耐冻融性，幕墙工程与主体结构连接的预埋件及金属框架的连接检测报告2）外墙面砖工程实体检查：按设计要求和施工样板进行排砖、确定分格及砖缝的宽度，排砖要尽量使用整砖，非整砖宽度不宜小于整砖宽度的1/3；外墙面砖必须粘贴牢固、不得有空鼓现象；墙面应平整、洁净、无歪斜、缺棱掉角和裂缝；面砖色泽应均匀一致，无色差、无泛减、污痕。接缝应连续、平直、光滑，勾缝密实、宽度和深度均匀一致，阴阳角及有滴水要求的檐口处理规范合理；外墙腰线、窗口、阳台、女儿墙压顶处，应有滴水线（槽）或排水措施；外墙门窗洞口、设备洞口排砖要对称美观，墙面支架及突出物周围的饰面砖要求套割，缝隙要美观整齐；外墙饰面不得有明显的处理痕迹。资料检查：饰面砖进场后的验收、吸水率、抗冻性等复试报告。水泥及界面剂等试验报告。外墙块材镶贴的粘结强度检测报告；对于采用外保温面砖装饰的，应检查锚固体的拉拔实验报告。原材料的防火、防腐隐蔽和有害物质检测报告。（2）内装饰室内实体检查主要从顶棚、墙柱面、地面以及整体装饰效果、工艺规矩、做工精度、“四新”应用等方面进行抽查。1）吊顶工程主要检查吊顶、灯具、风口、喷淋、烟感、检修口安装等项目。要求罩面板安装必须牢固；吊顶各种终端设备口应做到整体规划，位置整齐美观、与面板交接严密。各种孔口收边、收口做法和材质统一，其颜色与吊顶饰面板相适应。纸面石板等吊顶板面应平整、洁净、无污染、无裂缝、无修痕，曲面应顺畅、无死弯，跌级造型表面及棱角应平直方正，侧板应垂直通顺；压条应顺直、宽窄一致、无翘曲，接缝严密，阴阳角方正，装饰线流畅美观，割角交接严密、无错台。2）墙柱面工程主要检查墙柱面、门窗、固定家具和细部做法等项目。墙面阴阳角方正、顺直、墙面与电气面板交接严密。墙面线盒、插座、开关、检修口等的位置应按设计要求布置；墙面不同材料交接处未做收口处理的缝隙是否处理得当。3）饰面砖工程饰面砖表面应平顺、色泽一致，无污染、无裂纹、无缺棱掉角；面砖事前排砖，非整砖，是否排在显眼处，有无小于1/3整砖的做法。砖缝应宽度均匀，平直顺畅、擦缝清晰、光滑，纵横交接处无明显错台错位，填缝连续精彩文档 实用标准文案密实，宽度、"深度符合设计要求。4）饰面板工程表面应平整、洁净、色泽均匀，无划痕、磨痕、翘曲。孔洞套割尺寸正确，边缘整齐、方正，与电气面板交接严密，吻合；木饰板不露锤印、不露钉帽、不显钉痕，清水活木纹纹理通畅、色泽均匀，接缝严密、光滑、顺直、棱角方正。5）裱糊与软包工程壁纸、墙布粘贴牢固、无脱层、空鼓、翘边，裱糊后各幅拼缝平直，勾缝密实平整、表面无污染、划痕，其材质为不燃或阻燃材料。6）隔墙工程玻璃隔断表面色泽一致、平整洁净、清晰美观、嵌缝密实平整、均匀顺直、深浅一致；活动隔墙轨道必须与基体结构连接牢固，位置正确，构配件安装牢固、位置正确，活动隔墙推拉平稳、灵活，轻便、无噪声。7）涂饰墙面工程水性涂料墙面色泽均匀，表面光滑、无明显刷纹、无流坠、无污染、无透底、无脱皮、无返锈和斑痕，阴阳角直顺，凹槽清晰干净；喷涂涂膜厚度均匀，颜色一致，不掉粒，接槎无明显色差无搭接痕迹；美术涂饰线条顺直清晰，线条宽度一致，无错位流坠。8）门窗工程外门窗安装必须牢固；木制空腹门上下冒头和横楞应留透气孔；门窗扇上下端应满刷油漆，小五金件位置安装正确，门窗扇安装缝隙大小符合规范要求，关闭严密，开关灵活；铝合金推拉门窗扇应有限位和可靠的防脱落措施。临空的窗台低于0.8m（住宅为0.9m）时，应当采取防护措施，确保从楼地面起计算的0.8m（住宅为0.9m）防护高度；低窗台、凸窗下部有能上人站立的宽窗台时，贴窗护栏或固定窗的防护高度应从窗台起计算。安装在易于受到人体或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。保护措施应根据玻璃所处位置分别采取警示或防撞设施，对可能发生高处人体或玻璃坠落，必须采用可靠的护栏。（3）地面工程镜面大理石（花岗岩）地面的色泽是否均匀协调，有无二次打磨现象。玻化砖地面有无空鼓，缝格是否顺直，地下室车库的地面是否有空鼓裂缝，卫生间地面有无倒坡积水，地漏是否套孔。（4）有关栏杆规定阳台、外廊、上人屋面、室外楼梯等临空处应设置防护栏杆。临空高度＜24m时，栏杆高度≥1.05m；临空高度≥24m时，栏杆高度≥1.1m。栏杆高度应从楼地面或屋面至栏杆扶顶面垂直高度计算，如底部有宽度≥0.22m，且高度≤0.45m的可踏部位，应从可踏部位顶面起计算。如果为透空栏杆，可踏面为全部宽度，如果为实体栏板，可踏面宽度为栏板内侧至可踏面的内边缘。室内楼梯栏杆扶手高度从踏步前缘线量起≥0.9m，靠楼梯井一侧水平扶手长度超过0.5m时，其高度≥1.05m。精彩文档 实用标准文案栏杆的构造：栏杆离楼面或屋面0.1m高度内不宜留空。生宅、幼儿园和娱乐、商业、体育等有儿童的场所的栏杆，必须采用防攀登构造，垂直栏杆净距≤0.11m。承受水平荷载的栏杆用玻璃应使用≥12mm钢化玻璃，或符合标准规定的钢化夹层玻璃，当玻璃栏板临空高度在5m以上时，不得使用承受水平荷载的栏板玻璃。主要抽查下列资料：材料合格证及进场验收记录，包括：装饰装修、节能保温材料合格证、进场验收记录；室内用花岗石的放射性等指标的检测报告；室内环境质量检测报告。5.建筑给水排水及采暖工程实物质量抽查：给水、排水、采暖管道坡度坡向设置准确、严禁倒坡现象，支吊架要求安装牢固，吊杆顺直、间距符合规范要求，螺杆露出长度合适一致；箱式消火栓内不滴水，箱内设备齐全，水枪水龙带按要求挂好，箱内消防泵启动按钮导线连接规范，消防栓位置规格与设计相符；卫生洁（器）具安装符合规范要求，且端正、牢固、美观；其附件应安装到位，动作可靠、洁净、完整；消防分区用卷帘门或防火门安装符合规范要求。管道及器具安装横平竖直、油漆颜色一致、附着良好、标识清楚、焊缝饱满、管道的各种形式接口应严密无渗漏，丝接接口的蔴丝、生料带应清理干净，外露丝的长度应符合要求；穿墙、穿楼面套管有无渗漏，PVC管道穿墙（楼板）是否使用阻火圈。通风风口与顶棚墙壁贴合紧密，消防喷头排列整齐，距障碍物距离应符合规范要求。设备的布置应成排成线，同类设备标高一致；各种设备基础应坚固、美观、减振装置齐全有效，设备机房地面应进行有组织排水，阀门安装的方向应方便操作，接口及盘根均不应有渗漏；防腐必须做到位，且应美观耐久，不得出现油漆剥落、返锈等现象；保温做到完整到位，保温层应平整、饱满、美观。建筑设备工程系统节能性能检测结果应合格。重点复查以下技术资料：给水管道通水，暖气管道、散热器压力，卫生器具满水，消防管道、燃气管道压力，排水干管通球的各项试验记录。材料、配件出厂合格证书及进场检（试）验报告，管道、设备强度试验、严密性试验，给水管道冲洗、消毒、灌水、通水、通球试验记录。隐蔽工程及分项、分部工程质量验收记录、设计变更、洽商记录等。主要管道施工及管道穿墙、穿楼板安装记录。补偿器预拉伸记录。阀门安装前强度和严密性试验。给水系统及卫生器具交付使用前通水、满水试验。水泵安装试运转实验记录。精彩文档 实用标准文案采暖系统联合运转和调试记录。其中：承压管道、设备水压试验检测实得分应达到85%分值。6.建筑电气工程实物质量抽查配电箱、柜应安装整齐，操作灵活可靠，内部接线规范、牢固，盘面清洁、标识清晰、排列美观，相线及零、地线颜色正确；柜体接地可靠；电缆沟内干净整洁，电缆排放整齐、标识齐全。电线管（槽）、桥架、母线槽及其支吊架安装牢固，布置合理，横平竖直，盖板无翘角，接口严密整齐，拐角、转角、丁字连接正确严实，线槽内外无污染，电缆桥架的支架与桥架之间有可靠连接，连接处紧固件及放松件齐全。母线、桥架、电管等穿越墙、楼板处封堵应严密。导线及电缆敷设走向整齐清楚，标识牌清晰齐全，防燃、隔热要求的电缆保护措施完整。配电间金属门框应接地可靠，框与门扇应跨接。接地、接零、跨线、防雷装置的接地电阻值必须符合设计要求，避雷带及防雷引下线位置正确，牢固可靠，防腐良好；固定点间距均匀，焊接连接的焊缝平整、饱满。防雷引下线的保护管固定牢靠。电动机、电加热器及电动执行机构等接地应可靠牢固。开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施，软包内的线盒，有软包装饰及木装修的房间，所有开关内应有隔热及防火措施。主要抽查下列资料：接地装置、防雷装置的接地电阻测试记录；电气照明全负荷试验记录；电气装置空载和负荷运行试验记录；大型灯具固定及悬吊装置过载测试记录；线路、插座、开关接地检验记录。材料设备器具、元件等出厂合格证及进场验收记录；电气装置安装、隐蔽工程等施工记录；导线、设备、元件、器具绝缘电阻测试记录。其中：接地、防雷装置的接地电阻一次测试实得分达不到100%的。7.通风与空调工程实物质量抽查各种设备安装应端正、牢固，隔振装置齐全有效；设备运行平稳可靠，其轴线误差不超过规范要求；一般管道及支架的要求同给排水；风管表面应平整、无损坏，风管连接以及风管与设备或调节装置连接无缺陷；在运行中不得产生噪声。各类调节装置的制作和安装正确牢固，调节灵活，操作方便，防火及排烟阀关闭严密，动作可靠。精彩文档 实用标准文案各种软接头安装的松紧应适度，且接口应严密；末端风口的安装应平整、美观，且与装饰工程协调一致；管道保温应完整到位，不得因出现凝结水而使管道及附件出现锈蚀而损坏室内装饰的现象；保温层应平整、牢固且美观。主要抽查下列资料：通风、空调系统试运行、风量、温度测试、洁净室洁净度测试、制冷机械试运行调试记录。空调水管道系统水压试验报告；通风管道严密性试验报告；通风、除尘、空调、制冷、净化、防排烟系统无生产负荷联合试运转与调试记录：材料、风管及部件、仪表、设备出厂合格证及进场验收记录；风管及部件加工制作、风管管道系统、防火阀、防排烟、防爆阀等安装记录；设备（含水泵、风机、空气处理设备、空调机组和制冷设备等）安装记录；隐蔽记录等施工记录；空调水系统阀门安装前试验、设备单机试运转及调试、防火阀、排烟阀（口）启闭联动试验等报告。风量平衡调试记录。其中：通风管道严密性试验一次检测应达100%。8.电梯工程实物质量抽查曳引式、液压式电梯查看机房及相关设备安装情况；井道及相关设备安装情况；门系统及层站设施安装；整机运行情况。电梯的起、停应平稳，平层准确无高差；运行时不应有明显的晃动；机房应干净整洁，各种外露的金属部分应可靠接地；曳引机、配电柜等设备应平整端正。主要抽查下列资料：电梯、自动扶梯（人行道）电气装置接地、绝缘电阻测试；层门与轿门试验；曳引式电梯空载、额定载荷测试；液压式电梯超载和额定载荷运行测试；自动扶梯（人行道）制停距离测试等性能检测记录；设备、材料出厂合格证、开箱检验记录，安装使用技术文件和进场验收记录；机房、井道土建交接验收检查记录；机械、电气、零部件安装隐蔽工程验收记录，安装施工记录；安装过程的机械、电气零部件调整测试记录和整机运行试验记录，电梯安全装置检测报告、电梯工程质量检验验收（评定）记录。查看电梯运行是否达到设计要求，能否保持正常运行；安装电梯的单位是否具有相应的资质，劳动部门（有的是技术监督局）是否检验同意进入使用运行，并应注意电梯的安全验收合格证、验收日期。其中：安装保护装置测试一次应达到100%。9．智能建筑工程精彩文档 实用标准文案查看涉及到建筑智能化已有的系统：如通信网络、办公自动化、建筑设备监控、火灾报警及消防联动、安全防范、综合布线、智能化集成、住宅小区智能化系统以及电源接地和环境等项工程。查看防静电接地装置是否齐全和符合规范要求。主要抽查下列资料：系统检测、系统集成检测、接地电阻等性能检测记录。材料、设备、软件出厂合格证及进场验收记录；随机文件、设备清单、产品说明书、软件资料清单、程序结构说明、安装调试说明书、使用和维护说明书、装箱清单及开箱检查验收记录。系统安装施工记录；隐蔽工程验收记录；工程验收记录。硬件、软件产品设备测试和系统运行调试等记录。建筑智能化系统功能测定及设备调试记录、系统技术、操作和维护手册，系统管理，操作人员培训记录，系统检测报告等。其中：系统及系统集成检测主控项目无不合格项。接地电阻测试一次检测应达到设计要求的。10.建筑节能实物质量抽查屋面保温隔热层的敷设、厚度、缝隙、填充、热桥部分构造质量情况。采光屋面安装应牢固、坡度正确、封闭严密。外墙保温板粘结固定状况，墙体热桥部位构造质量情况。幕墙中被封闭的保温材料厚度和固定质量状况，幕墙周边与墙体接缝处保温材料的填充质量状况。建筑物的体形系数值是否符合规范要求，是否有热工性能权衡判断。公共建筑物屋顶透明部分占屋面总面积比例是否符合规范要求，是否有热工性能权衡判断。主要抽查下列资料：检查建筑节能工程是否有图审机构和专项施工技术方案的审查意见以及外墙保温系统型式检验报告。建筑节能分部工程验收记录，建筑节能分项工程验收记录。墙体、屋面、地面使用的保温隔热材料，其导热系数、密度、抗压强度、块材燃烧性能、墙体粘结材料、增强网力学性能、抗腐蚀性能的检测报告。幕墙节能工程使用的保温材料导热系数、密度、幕墙玻璃、可见光透射比、传热系数、遮阳系数、中空玻璃露点、隔热型材抗拉抗折强度检测报告。建筑外窗的气密性、传热系数、中空玻璃露点、玻璃遮阳系数、可见光透射比等检测报告。外墙节能构造现场实体检验报告。严寒、寒冷和夏热冬冷地区的外窗气密性现场检测报告。建筑设备工程系统节能性能检测报告。低压配电系统电缆、电线截面和每芯导体电组值检测报告。精彩文档 实用标准文案其中：建筑节能分部一次验收应合格。11.其他可否决项目为维护鲁班奖工程在社会的声誉，对在复查中发现存在下列质量缺陷的工程应明确向评委会提出，以免发生误评。误评一个鲁班奖工程将会给鲁班奖带来不好的影响。（1）工程存在影响结构安全（工程寿命）和使用功能的裂缝；（2）工程存在渗漏（含地下室、屋面、卫生间及墙体等处）；（3）工程存有违背国家标准规范中的“强制性条文”；（4）工程已明显暴露出存有影响结构安全和寿命的质量问题（如钢结构出现严重腐蚀，建筑物或构筑物出现严重的下沉或不均匀沉降等）；（5）工程在施工过程中，曾发生重大质量或伤亡事故的工程；（6）工程由于质量缺陷采取加固补强而改变了结构外形或经设计同意不采取加固补强但吃掉安全系数的工程；（7）对申报工程的质量存有投诉并证实投诉是属实的工程；（8）技术资料欠缺不完整的工程；（9）工程质量存有较多的问题，质量水平达不到国内领先水平，从宏观或微观均可显出工程质量不符合精品工程要求。（10）使用国家明令淘汰的建筑材料、建筑设备、耗能高的产品及民用建筑挥发性有害物质释放量超过国家规定的产品。第二节工业、交通运输、水利、巿政、园林项目复查要点一、总体要求工业、交通运输、水利项目的质量复查要求与公共建筑项目是基本一致的，前面所述的复查要点中关于地基与基础、主体工程、防水工程、电气安装、建筑节能等方面的要求，都适用于工业、交通运输、水利项目；对地面工程、门窗工程、装饰工程、水暖燃气、通风空调工程、电梯工程等方面的要求，凡工交水利项目有所涉及的，如办公综合楼、中控室等房屋建筑，均可参照运用，只是侧重点有所不同。二、特点和首要标准工业、交通运输、水利项目与公建项目相比，其特点是没有或不需要华丽的内外装修（饰），工业、交通运输、水利项目是“生产性”项目，质量考核的首要标准是：能满足“安全、稳定地发挥生产功能”的要求，有符合生产工艺需要的内在质量和简朴实用的外表。虽不必、也不能与公建项目进行外观比较，但随着时代的发展进步，按照精品工程要求，也必须具备本行业应有的精细、美观程度。复查时要掌握这一标准，排序时要理解和考虑这一特点。三、强调两个侧重点1.重大设备的地基与基础：工业项目在地基与基础工程复查时，除按“复查要求”精彩文档 实用标准文案外，要注意重大设备基础：如电厂的锅炉、汽机、发电机组的基础；钢铁的高炉、轧机基础；石油化工的大型炼塔、反应塔，储罐基础；冶金、化工、建材有持续冲击性动载的矿石破碎、磨矿设备的基础；机械制造行业的大型机床基础等等。这些有的在露天（无厂房），有的在室内（有厂房），各行业不一样，复查时既要注意工业厂房的地基与基础，也要注意这些重大设备的地基与基础。复查中一要看基础本身是否有裂缝、沉陷；看基础预埋件的准确性，地脚螺栓位置的正确性，二次灌浆的密实性等。二看历史资料，隐蔽工程重点检查资料和沉降观测值。2.安装工程：重点围绕生产设备、装置和工艺管线的安装质量进行复查，特别是高温、高压设备和管线的安装焊接质量，易燃易爆设备和工艺管线的安装与防护措施，防腐保温工程质量，高精尖工艺设备的安装质量，以及专业项目的关键质量点。复查时既要看土建部分柱梁板是否顺直、节点是否美观、有无蜂窝麻面；更要看安装部分的焊缝外观，看设备管线是否有跑、冒、滴、漏现象，看管线走向是否横平竖直和设备的保养是否到位等等，还要查焊缝探伤记录以及接地设施等。要结合被查工程的难点和采用的新技术，以及具体实施办法，掌握复查重点。第三节工业项目一、工业项目是指“工程类别划分”中规定的钢铁、有色金属、煤炭、石油、石化、化工、电力、机械、建材、核工业、机电、轻纺等新建或扩建工程。工业项目中的厂房及相关建（构）筑物可参照本章中第一节房屋建筑工项目的相关内容进行检查。二、工业项目工程实体质量抽查的主要部位：不同行业的工业项目应根据工程自身的特点由专业检查人员对关键部位进行重点检查。主要包括：主设备及主系统（生产线）；主设备基础或支构架；高温高压容器及管道；主要电（动）力设备及回路；工业自动化设备及系统；安全保护及监控系统；配套的环保设施等。三、工业项目工程实体抽查部位的质量要求：（一）主设备及主系统（生产线）应安全可靠，主要包括：1.主设备基础或支构架应坚实牢固，无结构性缺陷，无不均匀沉降；其中混凝土基础应内实外光，棱角顺直，色泽均匀；预埋件位置准确，平顺整齐美观。2.钢结构支架焊（铆）接牢固，高强螺栓连接副安装规范，无漏紧漏装；构架支撑点或吊挂系统受力均匀，设备热状态下膨胀自由；主要几何尺寸误差应符合规范要求。3.主设备及主系统（生产线）应运转平稳，无安全质量隐患，高温高压设备管道及阀门无明显泄漏点；各类转动机械运转平稳，轴承振动温度不超标（符合国家及行业标准要求）。4.主设备运行参数能全部达到设计要求；各类安监保护装置运转正常、安全可靠。移交生产后设备连续安全稳定运行，非计划故障停运次数等安全可靠性指标应达到国内同期同类型设备领先水平。5.项目如有特种设备应重点关注其安全功能状况。工业项目中的特种设备是按照国务院第549号令规定的涉及生命安全、危险性较大的锅炉、压力容器（含气瓶，下同）、压力管道、电梯、起重机械、客运索道等设备。精彩文档 实用标准文案（二）主设备或主系统的功能与产能应全部达到设计要求或合同保证值，主要技术经济指标均能满足国家（行业）标准，主要包括：1.设备出力（生产能力）必须达到铭牌要求，主要生产系统（生产线）能保证均衡稳定生产，无生产“瓶颈”。2.单位产量的能耗指标（如火电厂煤耗率、厂用电率等）必须达到设计要求，且处于国内同期同类工程领先水平。3.各类消耗性指标（如水、气、油等）应符合设计保证值，且处于国内同期同类工程领先水平。4.主要技术经济指标的检查应以设备调整试验报告数据与设备正常运行中的在线监控指标（或近期生产月度报表）相结合的方法进行，一般情况下应以在线指标为主。（三）主设备及系统安装工艺应符合国家有关标准规范的规定，主要包括：1.设备安装规范，附件齐全，系统完整；管线阀门布置合理、整齐美观，标识统一清晰；支吊（构）架安装规范，连接（焊接）牢固，支吊点受力均匀。2.系统严密无泄（渗）漏。各类标识清晰规范；油漆保温工艺精良，外壁无明显超温点，外表美观，无破损无污染；现场无基建痕迹和基建遗留物。3.各类设备平台扶梯栏杆安装规范，工艺美观，厂房内外沟道孔洞盖板严实，道路通畅，安全消防设施齐全，各类安全标识清晰。4.高低压电气及工业自动化控制设备，各类母线及母线槽、分体或组合式开关，各类屏柜等安装规范，布置排列整齐美观，屏柜内接线工艺讲究。电缆及电缆桥架布置敷设规范、整齐美观，挂牌标识清晰；电缆防火符合设计要求，封堵严密。5.电气及工业自动化装置、自动保护装置、计量及分析仪表等投入可靠，电气设备接地规范，工艺美观。（四）项目配套的环保设施应符合国家有关标准规范的规定，主要包括：1.工业项目配套的环保设施应与主设备生产线同时设计、同时施工、同时投产，功能性能达到设计要求。2.项目所有环保设施以及工业废弃物综合利用设备应能与主设备（主系统）同化正常运行，无重大缺陷故障。3.废气、废液、废渣排放指标达到国家规定的排放标准（项目所在地有特殊要求的应符合地方标准要求）。四、工业项目工程资料抽查的主要内容：（一）工业项目工程资料的抽查除按照本准则第三章第十三条规定的内容进行检查外（主厂房及相关建、构筑物可参照第四章第二十条有关内容），还应查看下列文件：1.地、市级及以上管辖区内的安全生产监察部门出具的建设期无较大及以上安全事故证明和地、市级及以上管辖区内的环保部门出具的建设期无重大环境污染事故的证明。2.工业项目有关专项验收文件和特种设备安全使用许可证。（二）应抽查主要设备的出厂质量证明文件、出厂试验报告，监造报告；重要进口设备的合同文件，海关免税审批文件和进关报验资料、开箱商检（验收）记录等；锅炉、压力容器、起吊设施等特种设备，应按照国务院第549精彩文档 实用标准文案号令规定抽查其制造、安装及定检（年检）的安全监检文件。（三）应有针对性地抽查主辅机设备、重要生产线的安装质量验收记录、检测试验调试记录和报告。流程性连续生产的化工、电力、冶金等工业项目应查阅设备整套启动调试报告或整体性能试验资料。重点抽查高温高压或输送存储危险介质的容器和管道的焊接质量检验记录和工艺过程资料；高压电气设备的交直流耐压试验；压力管道和压力容器的严密性试验；承重钢结构焊接或高强螺栓连接副的质量检验记录；抽查承压受监焊缝检验记录是否完整真实，检验一次合格率应达到国家有关标准。第四节交通运输项目一、交通运输项目是指“工程类别划分”中规定的公路和铁路的线路、桥梁、隧道、铁路编组站、地下铁道、城市轻轨、港口、航道、通航建筑、修造船厂水工工程、机场场道、货运站等工程。（一）桥梁工程适用范围包括铁路（含客运专线、高速铁路）、公路、市政桥梁和城市轻轨高架桥部分的现场复查。（二）隧道工程适用范围包括铁路（含客运专线、高速铁路）、公路、市政（含过江、过海）隧道和城市地铁隧道的现场复查。（三）铁路大型车站与编组站（含铁路综合区段）适用范围为铁路工程。铁路火车站内的桥梁、天桥可参照本章桥梁工程的相关内容。（四）水运工程适用范围为港口工程（包括码头、防波堤、护岸、港池、堆场与道路和港口设备安装等）、航道工程（包括航道整治、航道疏浚）、通航水工建筑工程（包括船闸、升船机）、修造船厂水工工程（包括干船坞、船台与滑道）等水运工程建设项目的现场复查。以上交通运输项目中所涉及到的房屋建筑工程可参照第四章房屋建筑工程复查重点的相关内容进行检查。必要时可以根据复查项目的具体特点和需要作进一步补充。二、交通运输工程实体质量抽查的主要部位：（一）桥梁工程1.桥下沿全桥察看桥墩、桥台、梁部结构和桥台护锥。2.水中桥检查主塔柱水面以上部分和水中墩。3.桥上检查桥面和人行道等附属工程；其中钢桁梁、结合梁、悬索桥、系杆拱桥、斜拉桥、大跨刚构、预应力混凝土连续梁、索塔、吊杆、斜拉索等应重点检查。4.抽查人行道、避车台、桥梁支座、梁缝、挡砟墙、电缆槽、遮板、接触网支柱基础等。（二）隧道工程和城市地铁（盾构法施工）工程1.隧道工程（1）隧道洞门：检查端翼墙、挡土墙、边仰坡处理、排水设施、检查梯、隧道铭牌、号标等。（2）隧道洞身：检查拱部、边墙、隧底、沟槽及盖板。（3）抽查隧道内接触网下锚段结构尺寸。（4）运营通风土建工程、救援通道（包括紧急出口、消防通道）等。精彩文档 实用标准文案（5）衬砌、防、排水效果和洞内路面等。（6）明洞检查墙背后超挖回填情况；重点检查浅埋偏压及单压式明洞靠山侧回填密实度和明洞墙后排水设施；弃碴场检查挡护工程、排水系统、碴面处理和绿化施工效果。（7）有横洞、平行导坑、斜井、竖井和岩溶地下暗河的隧道应重点检查上述坑道口与隧道连接处的封闭情况。（8）抽查井口段的衬砌和坑道口边、仰坡处理情况。2.城巿地铁（盾构法施工）工程（1）对于地质条件复杂、穿越河流的盾构区间，按下列要求随机抽查一定数量的区间，以保证总体评价的准确性。盾构法隧道工程区间3个以内（含3个）的项目复查1个。盾构法隧道工程区间3以上的项目复查2个以上。（2）重点查看隧道主体结构、联络通道、紧急疏散通道。（3）盾构法隧道内疏散平台。（4）盾构法隧道穿越的建（构）筑物、管线路沉降情况。（三）铁路大型车站与编组站（含铁路综合区段）铁路站场路基工程、轨道工程、地基处理、基床以下路堤、基床、路基支挡结构、路基防护及路基附属设施等。重点检查部位：软基处理地段、高路堤、高边坡、深路堑地段；高边坡坡面稳定情况；岩体破碎或土质松软、有水路段的重要支挡结构稳定情况；路基坡面防护、路基冲刷防护和路基排水情况。铁路大型车站、编组站（含铁路综合区段）轨道工程检查有砟轨道线路锁定、轨道外观、各型道岔外观及钢轨伸缩调节器；无砟轨道道床结构表面、道床板中线、凸形挡台线（承轨槽）、外形尺寸及表面平整度；咽喉区道岔布设、功能、线路及信号标志使用状态；无砟轨道精调后符合设计时速运营情况。大型车站包括无站台柱雨棚车站沿各站台面检查全部无站台柱雨篷和进站天桥立柱；抽查屋面防水设施及压型金属板材、采光板和光伏板纵向搭接处与横向连接处密封情况；无柱雨篷和进站天桥的吊顶。（四）通信、信号、电力、牵引供电工程1.通信工程通信线路的埋深、防护、余留、接续、成端及铁塔基础等，检查设备安装、固定方式、间距、外观质量、标识、接地情况等；检查设备配线的走线、绑扎、防护、端接、标识、地线的连接情况等；检查各子系统性能、功能及系统集成联动功能。2.信号系统工程轨道电路设备及各种连接线、道岔转辙机及转辙装置、信号机、室外箱盒及其他信号设备、室内设备安装质量及运行状况。3.电力工程基础型钢及接地，变压器及柜、屏、台、箱、盘，母线及绝缘子，桥架、槽盒，电力及控制电缆，配管配线，配电箱；电杆、拉线、横担、导线、杆上设备，区间电缆、支架安装情况。精彩文档 实用标准文案4.牵引供电工程（1）接触网工程：检查接触网基础、支柱外观，地线拉线及工艺；软、硬横跨、腕臂定位受力后的状况，外观及工艺；承力索、接触线终端状况，下锚及补偿装置受力后状况，设备运行后的状况，附加导线工作后状况及弛度等。（2）牵引变电工程：基础及构架、遮栏及栏栅、防雷接地及回流线、油浸变压器、油浸电抗器及互感器、牵引供电用高压电器、母线及绝缘子、电力及控制电缆、直流电源、盘柜及二次接线、综合自动化系统等。（五）水运工程1.港口工程（1）码头工程：码头的前沿线、迎水面、后方接岸、面层、变形缝、装卸机械轨道与火车轨道和停靠船与防护设施，重力式码头的墙身构件及安装，板桩码头的前墙、高桩码头和墩式码头下部桩基、梁板，斜坡式码头和浮码头的后方岸坡坡面。（2）防波堤与护岸工程：堤头段、标准段、连接段的堤身、护面、上部结构及附属设施（航标基础、踏步、平台）。（3）港区堆场与道路工程：堆场与道路的面层、管沟、管井、边沟、雨水口，堆场构筑物（跨运车跑道梁、箱脚梁、装卸机械轨道梁、基础设备）。（4）港池与航道疏浚工程：水域浚深、开挖范围、边坡坡度、泥土处理。2.航道工程（1）航道整治：各种堤坝的坝体、坝面，护岸的护坡、挡墙，护底与护滩、附属工程（灯柱、踏步、栏杆）。（2）航道疏浚：通航水域浚深、开挖范围、边坡坡度、泥土处理。3.通航水工建筑工程（船闸）船闸主体（闸首、闸室墙）、墙后回填及地面、闸阔门、启闭机及专用厂房、上下游翼墙、上下游航道、导助航与停靠船建筑物、附属交叉建筑物（桥梁等）。4.修造船厂水工工程（1）干船坞：主体结构（坞首、坞墙、坞底板、泵房与廊道）、坞门、泵房设备安装、墙后回填及地面、起重机轨道、附属设施。（2）船台与滑道：主体结构、滑道梁与滑道、牵引与止滑设备安装、附属设施。三、交通运输工程实体抽查部位的质量要求：（一）桥梁工程1.桥梁工程墩台身：混凝土表面应平整、密实、光洁，色泽均匀，外形整体轮廓清晰，线角顺直；墩、台帽与墩、台身衔接平顺，表面轮廓清晰，排水流畅，无积水，支承垫石方正平整，不空鼓，预埋件和预留孔位置正确。2.桥梁工程梁部结构（1）全桥整体线型优美顺畅，平纵线形视觉美观，预应力混凝土连续梁、箱梁、刚构、T梁表面平整，色泽均匀，阴阳角线条顺直，排水通畅；钢梁涂层表面平整，颜色均匀。（2）护栏顺直，外露螺栓高度基本一致，扶手栏杆衔接牢固平顺。精彩文档 实用标准文案（3）系杆拱桥、钢管拱拱部表面平整，色泽均匀；拱圈（拱肋）及拱上结构轮廓线、无折弯。（4）索塔表面平整，色泽均匀，轮廓清晰，线形美观顺直。钢筋混凝土索塔倾斜率允许为塔高的1/3000，且不大于30mm或设计要求。锚固点及系梁高程允许偏差小于10mm。（5）斜拉索（含吊杆）顺直无扭转。锚环与锚垫板密贴并居中，锚环及其外丝使用正常；防护层无损伤，斜拉索色泽均匀，无污染。3.桥梁工程桥面附属设施（1）桥梁路面平整、密实、行车平稳舒适。（2）人行道及避车台步行板面平整、排列均匀，铺装牢靠，嵌缝密实。路缘石、栏杆、扶手安装牢固，扶手栏杆等涂层颜色均匀，无涂层漏底、剥落、流挂等现象。（3）检查设施配件齐全、连结牢固，涂装符合标准，检查车行走灵活。跨通航河流桥上航标及信号设备符合设计要求。（二）隧道工程和城市地铁（盾构法施工）工程1.隧道洞门：隧道洞门整体轮廓应美观、设计新颖，与周边环境协调和谐。混凝土端墙、翼墙和挡土墙表面平整，线角顺直，色泽均匀，外形整体轮廓清晰；浆砌片石边、仰坡表面平顺，砌缝密实。边、仰坡开挖面无裸露，地表植被恢复及水土保持良好，无冲刷痕迹；洞口排水流畅，无淤积；砌体表面无渗水和湿渍；洞口防护设施和警示标识齐全；检查梯及隧道铭牌、号标的设置美观大方。2.隧道洞身：隧道洞身整体轮廓清晰、直墙平整顺直，曲墙曲线流畅；拱部、边墙、隧底及洞身变截面处、衬砌表面密实、平整、光洁、色泽均匀；附属洞室及下锚段位置准确、标识线清晰；洞内沟槽线条顺直美观，沟槽盖板安装平整牢固，无破损。盾构法施工地铁要求：相邻管片两环间径向错台和环向错台符合设计要求；钢筋混凝土管片接缝严密；管片的连接螺栓的拧紧扭矩均匀并满足设计要求。3.隧道防排水：正洞和设备洞室衬砌混凝土抗渗等级符合设计要求，结构防水严格按规范施工，结构表面湿渍执行相关质量验收标准和设计要求。道床（包括公路路面）无积水，设备安装孔眼无渗水；水沟流水坡面平顺，洞内排水顺畅，不积淤堵塞，泄水孔排水畅通；施工缝、变形缝等细部构造做法精细、缝宽均匀、平整顺直，环向贯通、填塞密实，外表面光洁无渗漏。4.隧道弃碴工程：弃碴挡墙平顺，墙体表面砂浆饱满、砌缝整齐，表面勾缝美观大方，沉降缝垂直、均匀、上下贯通；弃碴堆表面平整，堆体稳固，已按有关规定要求完成绿化或造田。弃碴场排水设施齐全，与周围排水沟渠连接良好，排水顺畅。（三）铁路大型车站与编组站（含铁路综合区段）1.路基工程：路肩线条平直、肩棱整齐、路拱线条清晰；穿越路基面的管线部位回填规范无沉降，路基外观整洁。2.路堤工程：坡脚、路肩线条清晰、顺直，边坡坡面平顺，各种检查设备设施（检查梯、栏杆）等与路堤边坡连接稳固、布设协调、美观大方。3.路堑工程：路堑边坡坡脚线条清晰、坡面平整、坡面无悬凸、浮石，光面（预裂）炮孔痕迹清晰，高边坡平台清晰、平顺。各种检查设备（检查梯、栏杆）线型顺直，与边坡连接稳固、布设协调。精彩文档 实用标准文案4.排水设施与植物防护：排水沟、天沟、侧沟等沟沿、沟顶线条基本清晰、顺直，流水面平顺、无淤积现象，砌体嵌缝紧密、大面平整、片石（砌块）间咬接良好。沟槽盖板无破损、安装牢固。边坡植株均匀，长势良好，无局部漏植；边坡草皮表面平整、植株均匀，长势良好。5.有砟轨道：道床饱满、均匀，断面正确、边坡整齐、路肩上无杂草、整洁美观。6.无砟轨道：道床板表面密实平整，色泽均匀，四周边角无破损掉角，外观整齐划一。道床板伸缩缝宽度一致，轨道板与底座间隙一致、CA砂浆灌注饱满无间隙。无砟道床轨道板防水层排水畅通无渗水。7.钢轨、轨枕、道岔、护轨、钢轨调节器、线路及信号标志钢轨：远观平顺，轨向直线顺直、曲线，无反弯或“鹅头”。轨枕（包括电容枕）：枕面清洁、无污染，枕上扣件干净无杂物；电容枕的类型、规格、铺设位置应符合信号专业要求，质量符合相关技术标准；道岔：直股方向与连接线路一致，远视直顺；侧股方向与其连接曲线连接；岔枕枕面及扣件清洁、无杂物，道岔内各种标识齐全、清晰。护轨：护轨、扣件的规格、型号、质量符合设计要求；轨道电路在梭头处设绝缘接头，护轨伸出尺寸及弯折长度符合验标要求；钢轨调节器：表面平整、棱线平直、无飞边，标识齐全、准确、清晰。位移观测桩：标识齐全、清晰、便于观察；线路及信号标志：埋设端正、涂料均匀、色泽鲜明、图像字迹清晰完整。栅栏：栅栏立柱、格栅材质及各部联接件符合设计，埋设位置、预留高度符合设计要求。8.无站台柱雨棚无柱雨棚与进站天桥基础牢固、稳定、周围无不均匀沉降；屋面排水组织明晰、无渗漏、倒坡和积水，各种突出屋面结构及基础处理整齐美观；变形缝处理符合设计要求。（四）通信、信号、电力、牵引供电工程1.通信工程（1）光电缆通信线路：光电缆线路顺畅，敷设符合设计要求；电缆托架安装位置正确，固定牢固；电缆铅套管封焊美观，与接头盒焊接平滑；光电缆余留整齐，绑扎均匀一致；光电缆线路防雷、接地的设置地点、数量、方式和防护措施符合设计要求。（2）设备安装与配线：机房内设备排列整齐，间距合理，表面无损伤，漆饰完好。设备配线排列整齐，配线端子上的配线紧固。配线电缆和电线的绑扎整齐，出线角度圆润美观。线缆槽道内的缆线布放整齐顺直。保护地线与接地系统连接可靠，符合设计要求。（3）列车无线调度、GSM-R数字移动通信：铁塔整体美观，构件色泽一致，连接件紧固情况良好；天馈线安装紧固，馈线安装方向顺直，拐弯流畅，引入方式合理；漏泄同轴电缆吊挂间距均匀，安装方向平顺，高度及下垂幅度基本一致。（4）车站客运信息综合布线：金属电缆桥架、管槽的安装位置平直，转角及分支部位连接紧密，固定件安装位置符合要求、固定牢靠；线缆布放平直，终端上线美观、绑扎整齐；接口设备外观良好，固定牢固。（5精彩文档 实用标准文案）电视监控及综合视频监控：控制台附件完整，台内接插件和设备接触可靠，安装牢固；摄像机安装牢固；同一功能区及同一用途的视频终端安装高度及方式统一，支架与建筑装饰面连接紧密，摄像机转动启如无阻碍；电缆绑扎整齐两端余留适度，标记清晰；监控室设备外观良好、固定牢靠。2.信号系统工程（1）信号机：配件齐全，机构、梯子、箱盒安装牢固。（2）道岔转辙机及转辙装置：螺栓紧固、开口销齐全；转辙机整机密封性能、接触性能应良好。（3）轨道电路：钢轨绝缘各组成部件齐全完好，各种连接线安装紧固，焊接式钢轨接续线无漏焊、假焊，导线无损伤，无缺凹和高出钢轨踏面现象。箱盒及设备的连接端子连接紧密。采用托架安装在隧道墙壁时，固定螺栓安装有防松动设施。（4）电（光）缆线路：电缆沟深度及径路符合设计要求。电缆芯线配线整齐、美观。箱盒安装牢固、端正，密封良好，箱盒内元器件无破损，固定牢固，内部配线走向合理，绑扎整齐、间隔均匀。（5）室内设备：柜架之间连接牢固、密贴、平直。线头焊接牢固，电缆排列整齐，配线与端子的连接牢固，表面线条和出线部位应顺直、美观。各种机柜、分线盘、电源屏安装牢固，同类机柜（架）、屏间高低在同一平面；电缆引入口至分线盘的电缆应排列整齐、固定牢固，标识齐全。（6）驼峰信号专用设备：车辆减速器、测速、测长、测重装置、车轮传感器及车辆限界检查器各组成部件完好齐全，车辆减速器开口尺寸、内外夹板安装高度在允许偏差以内；限界检查板在同一轴线，与钢轨垂直，检查板至两钢轨顶内、外侧距离相等；各种配线线走线合理，工艺美观。（7）车载设备：测速装置固定牢固，电缆、电线的防护管路安装牢固，管口封堵严密。机柜内设备固定牢固，门盖关闭严密；信号灯灯室无漏光或窜光；地面设备安装牢固，环路电缆敷设平顺。各种配线插针压接良好，绑扎整齐美观。（8）轨旁设备：AP天线、信标、接近盘、计轴、环线安装稳固，横平竖直；设备外观无损伤，各种零部件齐全；各种安装支架、托架制作工艺美观、安装稳固。3.电力工程（1）基础型钢应布置整齐、防腐层良好、接地可靠，露出地面的高度符合设计要求。（2）变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象；接地装置连接可靠，紧固件及防松零件齐全；有载调压开关的传动部分润滑良好，动作灵活。（3）设备表面油漆涂层完整，元器件应完好无损，固定可靠；动触头与静触头的中心线应一致，且触头接触紧密。安全隔板动作灵活可靠；柜、屏、台、箱、盘安装排列整齐，固定牢固，操作灵活可靠，内部接线牢固，标识齐全。（4）垂直桥架及线槽应与地面保持垂直，金属桥架及线槽节与节间应接触良好、安装牢固，吊架和支架安装垂直，整齐牢固。槽盒接口无错口、无变形。电缆桥架平直，接缝严密。（5）电力及控制电缆在支架或桥架上排列整齐、顺畅、美观、无交叉；分层敷设的电缆层次清晰，逐层绑扎固定；热缩型电缆热塑管长度一致，电缆头排列整齐；电缆芯线绑扎顺直、整齐，均匀、色标清晰。精彩文档 实用标准文案（6）电力架空线路钢绞线路径合理，线路杆型配置协调、镀锌铁线表面镀锌层良好，统一美观；导线绑扎连接接触紧密、均匀、无硬弯。（7）配电箱（板）安装垂直，固定牢固，安装统一；明配线路、金属软管的安装排列整齐，固定点间的距离均匀，电气管路进入箱盒应垂直，管口平整。（8）灯具安装底座固定可靠，灯柱垂直。钢结构的灯塔、灯桥焊接良好；升降式投光灯塔钢丝绳不应有断股、扭结及损伤，升降应通畅。灯塔、灯桥、灯具及附件配电箱安装固定牢固，导线及配线管敷设平整；各种灯具应居中对称，成行成线，标高一致，协调美观。（9）低压电气安装、感应电机安装、防爆电器设备安装、动力配电箱柜安装及起重电器设备安装等电器、动力配电箱（柜）和感应电机设备外观完好，安装牢固，连接紧密。（10）远动设备固定牢固，门盖关闭严密。电力电缆排列整齐，绑扎牢固；电缆管管口的封堵严密。接地装置连接可靠。4.牵引供电工程（1）接触网工程①混凝土支柱表面光洁平整，混凝土腕臂柱、桥钢柱的轴线垂直线路中心线，同一组软横跨柱的连线垂直于车站正线；接触网支柱接地线平直，无弯曲，镀锌地线的镀层完好；锚柱拉线无断股、松股；拉线角钢呈水平状态并与支柱密贴。②软横跨的镀锌钢绞线无断股、交叉、硬弯、松散等缺陷，表面镀锌良好；横向承力索和上下部固定索无接头；软横跨站台上方的绝缘子裙边与站台边缘齐；硬横梁与支柱、硬横梁各梁段结合密贴、可靠，硬横梁、平腕臂受力后呈水平状态；腕臂底座与支柱密贴，底座槽钢呈水平；隧道内立柱安装符合设计要求。③承力索、接触线接头的位置、数量及质量符合设计规范要求；张力补偿装置的补偿绳无磨支柱或拉线的现象。④中心锚接安装位置、安装形式、符合设计要求；吊弦无散股和断股；站场内各股道同类悬挂的吊弦在同一断面上；补偿装置补偿传动灵活。⑤电连接线与线夹接触良好；吸流变压器零部件完整，无锈蚀，引线连接正确牢靠；承力索、接触线两绝缘子串中心对齐，地面传感器的横向位置和纵向距离符合设计要求。⑥附加导线肩架与支柱密贴，肩架呈水平状态；电缆钢索托架安装牢固；吸上线与回流线、吸上线与轭流线圈中点连接及无轨道电路区段吸上线与钢轨连接牢固可靠。（2）牵引变电工程①基础布置应美观，基础纵横轴线应对齐，高程相同、表面光洁，无沉降。构架整体不得有弯曲、倾斜现象；构架上安装的金属构件平直无变形。②室内外高压防护栅齐全，遮栏及栏栅门扇开闭灵活。③油箱及所有附件无锈蚀及机械损伤，封闭应良好，无渗油，瓷件完好；引出线绝缘包扎牢固，无破损及扭弯现象，固定牢靠，焊接良好。绝缘屏障应完好，固定牢固、无松动现象。互感器外观完好，封闭良好；油浸式互感器安装面呈水平状态，并列安装时应排列整齐。④高压断路器无锈蚀或机械损伤；瓷面表面光滑、无裂纹，瓷、铁件粘合牢固；手车式断路器轨道水平、平行；并联电容器的外壳平整无变形，安装应垂直，牢固。⑤金具表面光洁无损伤、尖角及毛刺，均压环或屏蔽罩完整无变形；绝缘子的瓷件表面无破损及裂纹，瓷、铁粘合牢固。软母线无松股现象。精彩文档 实用标准文案⑥电力电缆及控制电缆固定牢固、排列整齐；金属电缆支架应可靠接地，电缆保护管的管口封堵严密。⑦远动装置、测试的盘、柜安装预埋螺栓和膨胀螺栓的外露长度、直径、埋设位置符合标准，电缆布置整齐。（五）水运工程1.港口工程（1）码头工程①前沿线：前（后）沿线顺直，无明显错台或弯曲，无影响结构安全的差异沉降、位移。②迎水面：胸墙和靠船构件等外形整体轮廓清晰、线角顺直、表面密实、平整，接茬处无明显错台、流坠，无影响结构耐久性的裂缝，无明显锈迹或锈斑。③后方接岸与岸坡：接岸平顺、无影响使用的差异沉降；后方岸坡坡面平顺、护面完整；压顶与挡墙线条顺直、混凝土密实、平整。④面层：密实平整，无明显空鼓、起砂、剥皮，坡向正确、分化线整齐；各种沟、槽线条顺直，盖板整齐、平顺、无明显破损。⑤变形缝：宽宽均匀、构造完整，水平缝顺直、竖直缝上下贯通，无漏砂现象。⑥重力式码头墙身构件（水面以上）：构件外形完整、无明显碰损，安装缝宽符合要求；板桩码头前墙构件：排列整齐、外形平整、无明显碰损，钢板桩锁口套锁、混凝土板桩缝宽一致、无漏砂现象。⑦高桩码头和墩式码头的下部：桩、桩帽（或墩台）、梁、板等构件外形完整、混凝土密实、平整，无影响耐久性的裂缝、锈迹和其他明显缺陷；现浇接缝无明显错台、漏浆；构件安装支垫正确、坐浆饱满、勾缝平顺、无明显掏空现象。⑧码头钢引桥：钢桥整体线形优美顺畅，杆件无明显变形、节点无脱焊或螺栓松动等现象；防腐涂层均匀、颜色一致，无起皮或泛锈。⑨装卸机械轨道与火车轨道：轨距、轨顶标高正确；轨向直线顺直、曲线；轨道扣件符合设计要求；车档和地锚埋设端正、涂料均匀、色泽鲜明。⑩停靠船与防护设施：系船柱、护舷位置正确、安装紧固、无缺失；护轮坎顺直、无明显缺陷和碰损；栏杆顺直、美观、稳固，踏步正确；泄水孔位置正确、排水畅通。（2）防波堤与护岸工程①堤身：线形平顺、断面规则、无明显差异沉降；戕台、棱体的高程和宽度满足设计要求。②护面：护面层完好、无明显下滑或拔缝；砌石护面平整、无明显松动、缺失或塌陷；栅栏板或四角空心快护面坡面平整、线条平顺；其他异形块体护面整体稳定、疏密均匀、无明显空缺。③上部结构：胸墙或挡浪墙线条整齐、混凝土密实、无明显表面缺陷；变形缝顺直、贯通；压顶构件安装缝及处理负荷要求。④附属设施：灯柱基础、平台、踏步等的位置、高程、尺寸满足设计要求，外形整齐美观、无明显缺陷。⑤精彩文档 实用标准文案直立式堤与护岸：堤身按码头有关要求检查；设有停、靠船设施的，按码头的相关要求检查。（3）港区堆场与道路工程①面层：大面平整、线形整齐、坡向正确，与平石及周边构筑物衔接平顺；混凝土面层无断裂、剥皮和缺角掉棱，胀缝无明显缺陷；沥青面层坚实、无泛油、松散、裂缝和明显离析现象；铺砌面层镶嵌紧密、锁边良好、无破碎、松动，路缘石、雨水口、隔离墩等附属构筑物安装美观、坚固。②管沟、边沟、雨水井：外形完好、周边无过大沉降，盖板安装稳定、边线顺直、无明显破损。③堆场构筑物：集装箱跨运车跑道梁、箱脚梁、箱角块装卸机械轨道梁和基础设备等线形美观、表面平整、无断裂和缺角掉边等现象。2.航道工程（1）港池与航道疏浚①通航水域浚深：航道中部水域无浅点，平均超深值小于规定的允许值；边沿水域对中、硬底质和无备淤深度的疏浚，边沿区域无浅点；对软底质土，浅点的数量及欠挖值优于标准定值。②开挖范围：平均超挖宽度优于标准的规定值。③边坡坡度：在标准的规定范围内。④泥土处理：处理方式、地点符合规定，无污染环境的现象。（2）航道整治工程①堤坝：各类堤坝外形规则、填筑密实，沉降均匀稳定、无异常变形；坡面平整、护面规则、无明显塌陷；砌石（块）紧密、无松动，栅栏板或四角空心快护面线条平顺，其他异型块体护面整体稳定、疏密均匀、无明显空缺，植物护坡完整；顶面平整规则、无明显裂缝和异常变形；防浪墙无开裂、挤碎、架空、错断、倾斜等现象。②护岸：外形规则、线形平顺；砌石美观、衬砌完整、混凝土挡墙无开裂。③护底、护滩、护脚：稳定，无明显冲刷破坏现象。④附属设施：灯柱基础、平台、踏步等的位置、高程、尺寸满足设计要求，外形整齐美观，无明显缺陷。3.通航水工建筑工程（船闸）（1）船闸主体：闸首、闸室、上下游翼墙及上部结构表面完整、线条流畅、接茬平顺、无明显裂缝和质量通病；墙后回填密实、铺盖平整：闸首闸室及岸翼墙沉降、位移均匀稳定。（2）闸阀门：结构开关灵活到位、无明显漏水、门体无明显变形、钢结构焊缝无明显缺陷、涂层完整、无明显脱皮或泛锈。（3）启闭机：运转灵活到位；液压启闭机系统无明显漏油现象、管道整齐、便于检修，卷扬式启闭机的滑轮、卷筒和联轴器无裂纹，钢丝绳符合要求、大小车行走无卡阻；电器设备可靠接地、防护装置齐全有效。（4）上下游引航道水深满足设计要求。（5）导助航与停靠船建筑物和附属设施：按其结构形式和种类分别按码头和护岸工程的要求进行检查。精彩文档 实用标准文案（6）跨闸桥梁：按桥梁工程的要求进行检查。4.修造船厂工程（干船坞、船台与滑道工程）（1）主体结构：坞首、坞墙及上部结构表面平整、接茬平顺、无明显裂缝和质量通病，坞底板（船台板）平整、板块分划线整齐、清晰，止水可靠、效果良好，减压排水阀门正确，排水边沟规则、坡向正确；坞首与坞墙无明显沉降、变形。（2）坞门：启闭灵活到位、无明显漏水、门体无明显变形、钢结构焊缝无明显缺陷、涂层完整、无明显脱皮或泛锈。（3）滑道：滑道平直、完整，轨距及轨顶高程正确、偏差满足要求。（4）牵引与止滑设施：设置齐全，满足安全使用要求。（5）停、靠船等附属设施：按码头工程的相关要求进行检查。四、交通运输工程资料抽查的主要内容：交通运输工程资料的抽查除按照本准则第三章第十三条规定的要求内容进行检查外，还应重点查看：（一）桥梁工程地（桩）基承载力试验报告；桥梁桩基无损检测（钻芯法、低应变法、高应变法、声波透射法）报告，工程基桩要求I类桩率95%以上；桥梁防水材料检验、试验记录；沉井就位清基的质量检查验收记录；铁路客运专线和高速铁路混凝土耐久性测试（混凝土的电通量、抗裂性对比试验、钢筋的混凝土保护层厚度、混凝土的抗碱—骨料反应性能）报告；钢筋混凝土保护层厚度检查（抽查梁和墩台，90%测点的实测厚度不得少于设计值）；混凝土强度无损检测（抽查梁和墩台）；桥梁的动、静载试验报告；桥梁竣工测量资料。（二）隧道工程和城市地铁（盾构法施工）工程隧道工程和城市地铁（盾构法施工）工程资料抽查的主要内容按以下所列内容检查。1.初期支护喷射混凝土强度、厚度、平整度等检查和试验报告；二衬、仰拱等混凝土同条件养护试件强度检测资料；监控量测资料；超前地质预测预报资料；隧道地质复杂地段监理、设计批准的施工方案和处理验收记录。2.隧道衬砌、底板混凝土强度检测报告（抽测断面，或纵向布线检测、采用无损检测，下同）；钢筋混凝土中钢筋位置和保护层检测报告（抽检）；衬砌背后回填密实度检测（抽测断面，或纵向布线检测）；衬砌渗水湿渍情况检查（采用观察、全部检查）；隧道衬砌内轮廓检测（采用断面仪测量抽检）；衬砌表面裂缝检查（采用观察检查）；隧道贯通测量报告。3.盾构法施工地铁地质预测、预报资料；施工调查资料；经监理批准的实施性施工组织设计及相关的专项方案、应急救援预案；盾构机验收和100环验收记录。4.盾构法施工隧道结构检测验收报告（全数观察检验，查看施工日志）；隧道防水验收及检测报告；隧道高程和平面位置偏差、隧道衬砌环直径椭圆度偏差、相邻管片的径向错台偏差、相邻管片的环向错台偏差检测测量记录；隧道与联络通道等附属构筑物的接缝防水检查验收记录；盾构法施工穿越重要的构（建）筑物时的沉降观测记录。（三）铁路大型车站与编组站（含铁路综合区段）1.路基工程精彩文档 实用标准文案复合地基承载力的检测记录；换填地基质量验收记录；桩基无损检测记录；混凝土和砌筑砂浆强度检测报告；路基沉降观测记录（重点是软基地段、高填方和半填半挖地段）；路基竣工高程、中线、宽度实测记录；路基边坡坡率、路基排水沟槽、路基支挡结构混凝土裂缝宽度、路基支挡结构钢筋的保护层厚度、路基支挡结构无损检测墙体厚度、路基支挡结构无损检测墙后回填密实度等实测报告。2.轨道工程无砟道床支承刚度、横向阻力、纵向阻力检测记录；胶接绝缘接头测定绝缘电阻检测记录；道钉锚固抗拔试验报告；CPI、CPII控制网及高程控制网复测报告书；CPIII与GRP精测控制网成果友验收报告。线路基桩复测记录；轨道工程实体质量和主要功能核查表；有砟轨道道床力学参数测试纪录；无砟轨道轨枕及轨道板安装质量检查记录；轨道静态质量检查记录；轨道动态质量检查记录；钢轨焊接型式检验记录；钢轨焊接周期性生产检验记录；钢轨探伤记录；无缝线路锁定施工记录；无缝线路位移观测记录。3.无站台柱雨棚工程，钢结构主体工程使用的全部材料（含螺栓球、焊接球等）质保书、出厂合格证和复试检测报告；钢结构（含厂焊和现场焊接）焊缝检测报告（含第三方检测报告）；重要或特种钢结构的焊接工艺评定报告；高强螺栓扭矩值施工检测记录；钢结构主体工程的分部、分项质量验收资料；工程基础施工记录和无损检测报告；防腐涂料、防火涂料产品合格证、涂装施工记录；防火涂料粘结强度和抗压强度检测报告；压型金属彩涂板、采光板、光伏板质保书、出厂合格证；保温、隔热、隔汽和密封材料出场合格证；屋面施工质量验收记录；各种卡项材料金属配件合格证书性能检测报告，进场复验记录。雨蓬、进站天桥立柱垂直度检测记录；钢结构涂装质量验收报告；防腐涂料、防火涂料涂层厚度检测记录；雨篷桁架中部及悬挑端部挠度实测记录。（四）通信、信号、电力、牵引供电工程1.通信工程光电缆线路性能、光电缆线路防雷与接地；各系统性能、功能无损检测及网管检验记录。2.信号系统工程信号设备复测记录；信号工程实体质量和主要功能核查表；设备限界检查记录；道岔、信号机、轨道电路单项试验记录；联锁试验报告；设备综合绝缘测试记录。3.电力工程基础型钢验收记录；设备绝缘测试报告；接地电阻值测试记录；电缆终端头交直流试验报告；电杆验收记录；二次回路配线及数据传输电缆检测记录及绝缘测试记录。4.牵引供电工程（1）接触网工程：基础验收记录；支柱验收记录；接地电阻值测试记录；腕臂定位受力测试记录。（2）牵引变电工程：基础验收记录；设备绝缘测试报告；接地电阻值测试记录；电缆终端头交直流试验报告；二次回路配线及数据传输电缆检测记录及绝缘测试记录。（五）水运工程1.精彩文档 实用标准文案码头、防波堤与护岸、港区堆场与道路、港池等工程：工程竣工整体尺度测量报告、建筑物沉降位移观测资料、工程实体质量抽查检测记录、结构裂缝情况检查记录等。2.航道工程（航道整治、航道疏浚）：疏浚工程竣工水深图、疏浚工程竣工断面图、周边筑物沉降位移观测资料、工程实体质量抽查检测记录、实船适航报告等。3.通航建筑工程（船闸）：工程竣工整体尺度测量报告、建筑物沉降位移观测资料、结构裂缝、渗漏情况检查记录、安全装置、接地绝缘电阻检查记录、设备试压、试运转记录和工程实体质量抽查检测记录进行抽查等。4.修造船厂水工工程（船坞、船台与滑道）与通航建筑工程相同。第五节水利项目一、水利工程是指“工程类别划分”中规定的土石坝、混凝土坝、堤防（渠系）及河道整治工程（包括引调水工程、水环境整治工程）、水闸、泵站、水电站等工程。发电设备及相关机电设备复查可参照第三节工业项目复查重点的有关要求进行。办公用房可参照第一节房屋建筑项目的有关要求进行。必要时可以根据复查项目的具体特点和需要做补充。二、水利工程实体质量抽查的主要部位：1.土石坝工程：坝体、坝顶、坝面护坡、坝端、坝端岸坡等。2.混凝土坝工程：坝体、坝坡、坝基、坝肩、近坝区岸坡等。3.堤防（渠系）及河道整治工程：堤身、堤顶、护坡、河槽、护岸及穿堤（河、渠）建筑物等。4.水闸工程：闸室底板、闸墩及上部结构；岸墙、翼墙；铺盖、护坦、海漫等防护设施；混凝土结构分缝等。5.泵站工程：泵室、前池（进水池）、压力水箱（出水池）、岸墙、翼墙以及上部结构；混凝土结构分缝；防渗排水和消能防冲设施等。6.水电站工程：电站厂房、隧洞、进水口、压力钢管、调压室以及上部结构；混凝土结构分缝；防渗排水和消能防冲设施；闸门、启闭机、拦污栅等主要金属结构工程；专用厂房工程（启闭机、水泵、水轮发电机等房屋工程）。7.防汛照明设施；提供公共服务的踏步、台阶、廊庭等。三、水利工程实体抽查部位的质量要求：（一）土石坝工程1.坝体填筑密实、沉降均匀稳定。2.坝顶平整、规则，无明显裂缝和异常变形；防浪墙无开裂、挤碎、架空、错断、倾斜等现象，伸缩缝制作规范、止水设施良好。3.上游坝面护坡平整规则、无明显塌陷；混凝土护坡分缝规则、止水良好，无危"害性贯穿裂缝。4.下游坝面护坡平整规则、无明显塌陷，坝坡和坝脚无不合理的渗水现象。5.坝脚外形规则，坝体排水布置合理、排水顺畅。6.坝体与岸坡连接处无裂缝、错动、滑动、渗水等现象。精彩文档 实用标准文案7.坝体观测设施完整、有效。8.闸门、启闭机、拦污栅等主要金属结构工程：（1）闸门、拦污栅的焊缝饱满均匀、无焊接缺陷（裂纹、孔穴、固体夹渣、未熔合和未焊透、咬边和焊瘤）。（2）闸门门叶无明显变形、扭曲，面板无明显波浪变形。（3）闸门、拦污栅的涂层表面应均匀一致，无流挂、皱纹、鼓泡、针孔、裂纹等缺陷。（4）闸门挡水时无漏水现象。（5）卷扬式启闭机的滑轮、卷筒、联轴器等无裂纹，减速器无漏油现象。（6）钢丝绳无接长使用现象，启闭机在运行过程中，钢丝绳在任何部位均无与其他部件相摩擦的现象。（7）液压启闭机系统无漏油现象。（8）外露的控制阀组外形整洁美观，无损坏、锈蚀现象。（9）移动式启闭机的操纵室的电气设备无裸露的带电部分。（10）全部电气设备不带电的外壳有可靠地接地及标明接地标志。9.专用厂房工程（启闭机、水泵、水轮发电机等房屋工程）（1）水闸启闭机房及泵站、水电站厂房上部结构参照第四章房屋建筑工程有关要求进行。（2）泵站、水电站厂房下部结构分别按照泵站、水电站工程有关要求进行。10.工程的实体抽查质量除达到以上要求外，抽查外观质量应达到：防浪墙平整顺直、分格缝合理，制作规矩；栏杆平整顺直，结构合理，制作规矩；有关防汛照明设施布置合理、有效；同时提供公共服务的踏步、台阶、廊庭等建筑应安全、适用、美观。（二）混凝土坝工程1.坝身混凝土浇筑密实，轮廓清晰，伸缩缝制作规范、止水设施良好；廊道无明显裂缝和不合理渗水点；混凝土无明显溶蚀和水流侵蚀现象；排水孔布置合理、排水顺畅。2.坝体相邻坝段之间无错动现象。3.上游坝坡平整，分块规则，无危害结构安全的裂缝，一般裂缝均经过处理，处理效果良好。4.下游坝坡平整，无不合理裂缝，无明显渗水，无明显质量通病。5.基础岩体无挤压、错动、松动和鼓出；坝体与基岩（或岸坡）接合处无错动、开裂、脱离及不合理渗水等现象；两岸坝肩区无明显裂缝、滑坡、溶蚀以及不合理绕渗。6.近坝区岸坡无明显裂缝。7.坝体观测设施完整、有效。8.闸门、启闭机、拦污栅等主要金属结构工程、专用厂房工程、防汛照明设施；提供公共服务的踏步、台阶、廊庭、工程外观质量等均按照土石坝工程的质量要求进行检查。（三）堤防（渠系）及河道整治工程1.堤身填筑密实，沉降均匀稳定，无明显裂缝和不规则沉陷。2.上游护坡平整规则、无明显塌陷；混凝土护坡无明显断裂现象、砌石（砌块）护坡选料合理、植物护坡完整。精彩文档 实用标准文案3.下游堤坡平整，无明显塌陷，渗水出逸点合理。4.护岸规则、无冲刷破坏现象。5.堤身沉降、渗流（设计有要求时）等观测及时、有效。6.河道疏浚、开挖断面规则，无不合理回淤现象。7.渡槽、涵管、涵洞、隧洞等浇筑密实、衬砌完整，无明显渗水现象。（四）水闸工程1.闸墩、岸翼墙以及上部结构无明显裂缝、渗水、剥落等质量通病。2.闸室底板无危害结构安全的裂缝，一般裂缝均经过处理，处理效果良好。3.铺盖、护坦、海漫等防护设施平整规则，无冲刷破坏，排水孔设置合理有效、反滤良好。4.混凝土结构分缝合理规则，伸缩缝制作规范、止水设施良好。5.闸室及岸翼墙沉降、位移均匀稳定。（五）泵站工程1.泵室、前池（进水池）、压力水箱（出水池）、岸翼墙以及上部结构无明显裂缝、渗水、剥落等质量通病，泵站运行状况良好（运行效率满足设计要求）。2.底板、墩墙无影响结构安全的贯通裂缝，配套建筑物布置合理有效、运行良好。3.混凝土结构分缝合理规则，伸缩缝制作规范、止水设施良好。4.泵站防渗排水和消能防冲设施布置合理有效、无明显毁坏现象。5.泵室、岸翼墙及其他主要建筑物的沉降、位移均匀稳定。（六）水电站工程1.电站厂房、隧洞、进水口、压力钢管、调压室以及上部结构无明显裂缝、渗水、剥落等质量通病；电站运行状况良好、效率较高。2.厂房底板、墩墙、钢管外围混凝土无影响结构安全和使用功能的贯通裂缝；其他配套建筑物和附属设施布置合理有效、运行良好。3.混凝土结构分缝合理规则，伸缩缝制作规范、止水设施良好。4.电站防渗排水和消能防冲设施布置合理有效、无明显毁坏现象。5.电站厂房、进水口、岸坡及其他主要建筑物的稳定状况良好。四、水利工程资料抽查的主要内容：水利工程资料抽查除按照本准则第三章第十三条规定的要求内容进行检查外，还应查看下列文件：1.主要设备的出厂质量证明文件、出厂试验报告，监造报告；金属结构、主辅机设备等的安装质量验收记录、检测试验调试记录和报告。2.变形、渗流、压力（应力）等施工期观测记录及分析资料。3.单元工程、分部工程、单位工程及工程外观质量评定资料。4.质量缺陷备案表。5.工程验收鉴定书等。第六节市政项目精彩文档 实用标准文案一、市政项目是指城市道路、城市桥梁、给水厂、污水处理厂、垃圾填埋场、燃气、热力等市政工程新建或扩建工程。市政工程项目中的厂房、建（构）筑物及城市桥梁工程可参照第一节房屋建筑工程和第四节交通运输工程复查重点的有关要求进行。必要时可以根据复查项目的具体特点和需要作补充。二、市政工程实体质量抽查的主要部位：（一）城市道路工程1.路面全线检查。2.抽查人行道、盲道及无障碍设施。3.检查路缘石、雨水口、声屏障、隔离墩、隔离栅、护栏、，护坡、防眩板、挡土墙、检查井、平石等附属构筑物。（二）城市桥梁工程可参照第六章交通运输工程中桥梁工程抽查的主要部位。（三）给水厂、污水处理厂工程1.取水处理构筑物：取水头部、进水涵渠、进水间、取水泵房。2.排放构筑物：排放口、出水涵渠、出水井、排放泵房。3.水处理构筑物：泵房、调节配水池、蓄水池、清水池、沉砂池、工艺沉淀池、曝气池、澄清池、滤池、浓缩池、消化池、稳定塘、涵渠。4.管渠。5.调蓄构筑物：增压泵房、提升泵房、调蓄池、水塔、水柜。6.管理用房、脱水机房、配电房、鼓风机房。7.走道平台、梯道、设备基础。8.各类工艺井、管廊桥架、闸槽、水槽（廊）（四）垃圾填埋场工程1.渗滤液池、提升泵井。2.场区道路、场区照明。3.渗滤液观测井。4.设备。（五）热力工程1.建筑物：中继泵站、热力站。2.站内设备：电动离心水泵、蒸汽往复泵、喷射泵、换热器、整体组合式换热机组、凝结水箱、储水箱、软化水装置、除污器。3.通用组装件：分汽缸、分水器、集水器、减压器、水位表、安全阀、压力表、放气阀。（六）燃气工程1.燃气场站系统：压力容器、电气设备、电气线路、消防、采暧与卫生、通风与空气调节。2.储配站：调压设施、管道。3.液化石油气气化站、混气站：设备及管道。精彩文档 实用标准文案4.燃气输配系统：阀门、凝水缸、绝缘法兰及补偿器。三、市政工程实体抽查部位的质量要求：（一）城市道路工程1.道路线形美观，路面平整；沥青路面坚实，无泛油、松散、裂缝和明显离析现象，无碾压轮迹，沥青路面纵、横缝搭接平顺；混凝土路面无断裂的混凝土板，表面无脱皮、印痕和缺角掉边等现象，混凝土路面胀缝（变形缝）无明显缺陷。2.道路面层与平石及其他构筑物衔接平顺，行车检查时在接缝、过渡段、桥头无明显跳车感；人行道、盲道及无障碍设施铺设完好，人行道与街道构筑物及路口接顺；路缘石、雨水口、声屏障、隔离墩、隔离栅、护栏、防眩板、挡土墙等附属构筑物安装美观、坚固。（二）城巿桥梁工程参照第六章交通运输工程中桥梁工程实体抽查部位的质量要求。（三）给水厂、污水处理厂工程1.曝气的均匀程度；同功能同一组池水力负荷一致；吸刮泥机运行良好；进水及出水的目测指标良好；进、出水指标及处理结果良好；堰、闸、计量设施、曝气设备满足设计及规范要求。2.给水厂运行情况良好，出水水质各项指标应符合要求。3.工艺管线的标识清晰；管道保温、防腐完整到位，保温层平整、牢固且美观；一般管道及支架牢固，各类调节装置安装灵活，操作方便；各种软接头安装松紧适度，且接口严密；阀门安装方向方便操作；各种设备安全端正、牢固、平稳，设备运行平稳可靠；配电柜安装整齐，操作灵活可靠，内部接线牢固，柜体接地可靠；电线桥架、母线槽及其支装牢固、布置合理，横平竖直，线槽内外无污染；防雷引下线的保护管固定牢靠；自动化远程控制。（四）垃圾填埋场工程1.填埋区无渗漏状况出现；渗滤液提升泵井的运行情况良好；构筑物墙体无裂缝和渗漏。2.管道保温、防腐应完整，保温层应平整、牢固且美观；管道及支架安装牢固，各类调节装置操作灵活、方便；各种软接头安装应松紧适度，接口严密；各种设备安全、牢固，设备运行平稳可靠；配电柜安装整齐，操作灵活可靠，内部接线牢固，柜体接地可靠；电线桥架、母线槽及其支吊架安装牢固、布置合理，横平竖直，线槽内外无污染。（五）热力工程1.设备及系统应运转平稳；设备安装符合设计要求。2.查看设备基础或支构架应坚实牢固，混凝土基础密实、线条清晰，无结构性缺陷；各类安监保护装置安装到位、运行可靠；附件齐全，系统完整；管线布置合理，整齐美观；支吊（构）架安装规范，连接（焊接）牢固，支吊点受力均匀；系统严密无泄（渗）漏。热力输配系统中波纹补偿器应与管道保持同轴。各类标识清晰规范；油漆保温工艺精良，外壁无明显超温点，外表美观，无破损无污染。3.建筑物及设备平台栏杆扶梯安装规范，工艺美观，厂房内外沟道孔洞盖板严实，道路通畅，安全消防设施齐全，各类安全标识清晰。（六）燃气工程1.设备及系统应运转平稳，燃气场站运行稳定；运行参数达到设计要求。精彩文档 实用标准文案2.主设备基础或支构架坚实牢固，无结构性缺陷；电气线路、设备和器具的支架、螺栓等部件与建筑钢结构的连接固定不得采用熔焊（电气焊），且严禁热加工开孔。电气设备上的仪表装置，应准确有效；燃气输配系统中波纹补偿器应与管道保持同轴，不得偏斜。四、市政工程资料抽查的主要内容市政工程资料抽查除按照本准则第三章第十三条规定的要求内容进行检查外，还应查看下列文件：（一）城市道路工程1.水泥混凝土路面抗折强度检测报告；混凝土抗渗、抗冻性等耐久性指标检测报告（设计要求时）。2.特殊土路基处理地基承载力检测报告；路基沉降观测记录；道路弯沉检测报告；道路平整度检测记录；道路抗滑检测记录；道路各结构层厚度检测记录；沥青混凝土压实度检测报告；道路基层材料压实度检测报告及击实试验报告；半刚性基层材料无侧限抗压强度检测报告；填土压实度检测记录及击实试验报告（当回填土作为受力土层时）。（二）城市桥梁工程参照第六章交通运输工程中桥梁工程资料抽查的主要内容。（三）给水厂、污水处理厂工程1.危险性较大分部分项工程专项方案及论证报告。2.结构功能性试验记录。3.给水厂和污水处理厂工程分部验收记录；主要设备监督检验证书、合格证书、验收及实验记录，张拉记录及器具的检定；设备安装记录（针对土建有特殊要求的）；单机试车记录；联动试车记录；接地装置、防雷装置的电阻测试记录。出水水质化验检测记录。（四）垃圾填埋场工程基底压实度试验记录；功能性试验记录；主体工程的分部分项工程质量验收资料；防渗膜焊接记录；防渗膜和土工布搭接宽度检验记录；导排层厚度、导流渠几何尺寸检验记录；设备安装记录（针对土建有特殊要求的）；接地装置、防雷装置的电阻测试记录。（五）热力工程射线检测报告；焊缝检测记录；供热管道水压试验记录；供热管道试运行记录；补偿器冷拉记录；供热管网冲洗记录；阴极保护系统验收测试记录。（六）燃气工程1.材料、设备、仪表等出厂合格证明及检验报告。2.隐蔽工程记录、焊接记录、强度和严密性试验记录、阀门试验记录、电气仪表工程的安装调试记录；测量记录；沟槽及回填合格记录；防腐绝缘合格记录；焊接外观检查记录和无损探伤检查记录；管道清扫合格记录；设备安装合格记录；储配与调压各项工程的程序验收及整体验收合格记录。第七节园林项目精彩文档 实用标准文案一、园林工程是指园林绿化种植工程、公园、动物园、植物园、园林广场和雕塑小品景观工程以及园林仿古建筑工程等园林综合性工程。二、园林工程实体质量抽查的主要部位：园林工程主要查看园林种植土、植物材料、栽植；草坪、花卉、地被植物；园路、广场铺装；园林设施设置；园林建筑雕塑小品、喷泉；园林仿古建筑工程等。三、园林工程实体抽查部位的质量要求：（一）园林绿化种植工程应包括：种植土、植物材料和栽植等。1.种植土抽查部位的质量要求：（1）种植土土质和土层深度满足植物生长要求，土壤pH值6.0〜7.5之间，有机质含量每千克种植土大于或等于10g、含盐量小于或等于1.2g，无垃圾土、重黏土、盐碱土、砂土及含有其他有害成分的土壤。（2）绿地内土壤无白色盐霜、颜色自然黄色至棕褐色。（3）绿化草坪花卉地被植物有效土层30cm以上，种植土下无不透水层，土壤疏松、不板结，无下陷。（4）绿地平整、地形处理因地制宜、排水坡度恰当、无低洼、无积水。（5）绿地内无明显石砾、瓦砾等杂物。2.植物材料工程抽查部位的质量要求：（1）植物材料的品种、规格、数量符合设计要求。（2）乔木主干挺直，疏枝适当，树冠完整，冠型优美，生长茂盛。（3）行道树定干高度恰当、一致，树冠形态丰满、完美。（4）花灌木植株姿态自然优美，丛生灌木分枝5根以上，生长旺盛、均匀。（5）花卉、地被植物生长旺盛，叶簇丰满、健壮，色泽鲜艳、明亮。（6）草坪平整、郁闭，无裸露土壤、无斑禿，基本无杂草，修剪及时，切草边平顺到位。（7）绿地内植物无死株、无枯枝、无缺株、无明显病虫危害症状。3.栽植工程抽查部位的质量要求：（1）苗木栽植定位、放线、栽植深度、定向排列、扶架和修剪等满足设计要求，与周边环境协调一致。（2）苗木成活率达到95%以上，养护期内保存率达到90%以上，草坪郁闭度达到95%以上。（3）树木种植放样定位准确，行道树或行列种植树木应在一条线上。（4）树木的主要观赏朝向丰满完整、生长势强、树姿优美，冠幅完整；群植的林缘线、林冠线及相临植株搭配美观。（5）栽植深度符合生长要求，回填培土密实。（6）栽植密度适当，地被覆盖良好，无明显裸露，株行距均匀，群落配植合理，高低搭配恰当。（7）树干支撑扶架稳定牢固，高度排列整齐统一，方向位置恰当。（8）种植边线直顺流畅，地势平整。精彩文档 实用标准文案（9）道路树池种植土比道路挡土侧接壤处种植土低3〜5cm，与边口线平直。（10）植物材料的整形修剪合理、规范。（二）园林工程项目中的仿古建筑、土建、给水排水、电器照明等工程参照第四章房屋建筑工程复查中有关要求进行实体检查；园林工程项目中的桥梁、水体和园路等工程除参照第六章交通运输工程中的桥梁工程、第七章水利工程和第八章市政工程中的城市道路工程等复查有关要求进行实体检查外，还应重点查看以下内容：1.园路、广场面层板材与基层结合紧密，铺装牢固；表面平整，接缝均匀平顺，镶嵌精美；板材的规格、色调与园区环境协调一致，美观实用；无污染、无沉降塌陷、无裂缝、无积水。2.木结构的亭、廊、栈道等造型美观、做工精细，选材得当，色泽、质感上好，安装牢固、安全可靠。3.园林设施满足功能需求，查看座椅、果皮箱等园林设施设置是否齐全、完整、安全、实用。3.园林设施满足功能需求，查看座椅、果皮箱等园林设施设置是否齐全、完整、安全、实用。四、园林工程资料抽查的主要内容：园林工程资料的抽查除按照本准则第三章第十三条规定的要求内容进行检查外，还应重点查看以下内容：1.种植土工程查阅种植土土壤分析报告pH值及有机质含量，苗木树穴规格、草坪花卉地被植物土层的种植土回填深度、平整度等工程监理签证和隐蔽工程验收记录。2.植物材料工程查阅苗木品种、规格和数量等进场验收记录、植物检疫证书。3.栽植工程查阅苗木、草坪花卉地被植物等定位、放线、种植穴、槽规格等工程定位、放线验收记录。4.园林工程项目中的仿古建筑、土建、给水排水、电器照明等工程可参照第一节房屋建筑项目相关内容；园林工程项目中的桥梁、水体和园路等工程可参照第四节交通运输项目、第五节水利项目和第六节市政项目的相关内容。第八节举例说明一、工业项目（一）发电厂（含火电、水电、核电）1.总体布局：平面布置应紧凑合理、用地节省；工艺流程简节顺畅，功能区分清晰、物流顺畅、管理方便。2.地基与基础：主厂房地基与基础、锅炉、汽机、发电机等重大设备及高大烟囱、冷却塔的地基应稳定；桩基的检测试验应合格；混凝土基础应内实外光、棱角分明，几何尺寸及预埋螺栓位置应准确，强度符合要求；二次灌浆应饱满；沉降观测设施应完善，结果符合要求。精彩文档 实用标准文案3.主厂房：厂房结构类型应安全、合理。混凝土结构的质量应达到设计要求；梁、柱、板尺寸精确，内实外光，线角清晰，节点方正。钢结构制作应精细、安装就位准确、焊缝密实饱满、节点焊缝规整、合格率达标；油漆色彩均匀。墙体砌筑应横平竖直、灰缝饱满、表面平整，构造柱与砌体接口平正，马牙进出一致。行车梁、牛腿柱方正平直。地面应平整；屋面防水应规范；涂装细腻；外观色彩朴素大方，洁净明亮。4.主体设备管道：锅炉、汽机、发电机、主变等设备的安装应牢固、就位精细准确、基础方正、螺栓齐全、排列有序。法兰连接螺栓、地脚螺栓、金属结构螺栓的螺扣露出长度是否规范。电气二次接线工艺排列整齐、不出现交叉、弧度一致、号牌长度一致、字迹清晰。管道安装应牢固、间距均匀、横平竖直，与设备进出口连接处理应精细，法兰连接和丝扣连接应紧固无渗漏，焊接饱满。5.高压焊接：机组受监高压焊口无损探伤一次合格率应达标（查记录）。6.保温密封：锅炉本体及炉顶密封应严密，无漏粉；管道保温、设备护壳效果应达标，外壁不超温；管道及阀门无渗漏。7.电缆敷设：电缆桥架安装应牢固平直，表面防腐完好；电缆敷设路径应合理，顺畅、美观、无交叉、排列顺直、整齐；电缆上盘、柜工艺是否整齐，非镀锌桥架连接处是否正确接地跳接；二次接线应规范；防火封堵应严密。8.控制系统：自动控制系统安装应可靠，机组自动化控制水平应先进。9.避雷接地：避雷接地设施应完善，电气接地应规范。10.标牌标示：设备、管道、阀门、介质流向和电缆的标牌、标示应齐全、清晰、醒目，色标明显；制作和系挂方式应整齐一致。11.主要配套设施：冷却水塔、烟囱质量及垂直度应符合设计要求。12.机组运行情况：机组系统运行应正常稳定（查生产记录）；主要性能实验值（如锅炉热效率、锅炉最低稳燃负荷率、除尘器效率、空预器漏风率、供电煤耗、汽机热耗、厂用电率、环保指标）和主要年均技术指标（如锅炉补水率、蒸汽品质合格率、汽机真空严密性、汽机轴振值、发电机漏氢量、汽水品质优良率，热工自动投入率、热工保护及机组继电保护正确动作率、在年运行h、仪表投入率等）应先进。13.环境保护：环保设施应齐全；三废排放指标、灰渣综合利用程度；环境绿化等。14.水电站：重点还要复查坝体沉降量、坝体渗流量、坝体密实度以及坝体变形、位移和应力测试结果；水轮发电机组安装精度、运行情况。15.核电站：重点复查核安全性设施，包括：基础的安全可靠性，核岛安全壳强度及整体的密封性，高性能及特殊（重晶石、防辐射）混凝土质量，特殊材质的焊接质量，安全保护系统（安全注射、余热导出、安全壳喷淋、应急供电以及各种测量监控）的完整性、可靠性等。（二）变电站1.总体布局：应紧凑合理，场地利用率高；功能区分明确，便于安全生产和管理。2.基础：构支架及主变等设备基础有无变形和不均匀沉降，几何尺寸与高低应准确；预埋螺栓位置精确；混凝土密实光洁，棱角清晰，表面平整。3.构支架：制作与安装应精细、排列整齐、连接一致；油漆防腐完好。精彩文档 实用标准文案4.主体设备安装：主变等设备安装应牢固、端正、整齐；标牌齐全正确、清晰一致；安全警示牌醒目；主变防火墙砌筑规范。室内配电柜应排列整齐；柜内引入、引出接线规范，分色标示清晰。变压器、断路器、隔离开关、互感器、避雷器以及操作系统应无漏油、漏气和锈蚀现象。5.主要管线连接：管母线应焊接精细，安装平直，且应有焊接记录；软母线及导线等应安装流畅，弯度、弧度、驰度一致，曲线平整精细；分色色标显目。6.电缆敷设：应排列整齐、层次分明、弯曲弧度一致、绑扎牢固、松紧适度、平直美观；挂牌标示应制作统一、齐全规范，系挂牢固、方式一致；二次接线应绑扎顺直、分束清晰、间距统一、标示牢固；防水、防火应封堵严密、安全；沟内应清洁、干燥。7.监控系统：监控运行指标（远动月运行率、计算机运行率、遥测合格率及遥信动作正确率）应符合要求；保护屏二次接线及回路的挂牌、号头应规范、整齐、清晰；电缆孔洞封堵应严密。8.避雷接地设施：独立避雷针的制作应精细，安装垂直度偏差应符合要求；避雷针、构支架、电气设备、管线、监控设备等的接地应规范、可靠；接地引下线、引上线应安装牢固、标识明显。9.土建工程：站房设施应符合规范要求；站内道路应平整通畅；围护设施应完善整洁；室内外电缆沟应顺直平整，沟内支、托架制作应统一，安装应规范牢固、排列应平直整齐，沟盖板规格尺寸应一致，安装应平整稳固。10.环保与站容站貌：电磁干扰与燥声影响周边环境的程度；站内环境应整洁有序。（三）输电线路1.杆塔基础：基础应安全稳固，边坡保护距离应适当；混凝土应密实光洁、尺寸精确，预埋螺栓准确牢固。2.杆塔组立：杆塔应结构稳定、螺栓紧固、组立正直、无内倾；杆件焊接制作应精细；直线塔、终端塔、转角塔的受力倾斜、杆塔节点间主材弯曲、防盗螺母、警告标志、防腐措施等应符合要求；防雷接地装置应符合规范。3.导线架设：导线弧垂与子导线间弛度应符合规范；江河高塔大跨越、线路交叉跨越、对地距离应符合要求。4.附件安装：金具、绝缘子等安装应美观精细，压接管应无弯曲。5.廓道安全：线路走廊内应无树障，各类房屋建筑应满足安全距离和净空要求。6.标牌定位：杆（塔）号相序牌应完善，杆塔GPS定位及信息管理系统应健全。7.原始记录：基材、塔材、导线、地线、金具、绝缘子等原材料的质检记录。（四）煤矿井巷工程1.地质状况：工程所在的地质结构、地下水文状况是否稳定。2.工程结构：井、巷、硐室及交叉点的设计结构、断面尺寸应安全、稳定、可靠。3.防水排水：井下封水措施及效果应达设计要求；排水设施要完善有效。4.误差控制：井筒、巷道的贯通测量误差（水平、高程）应符合控制标准。5.主体工程：井筒（主、副井）、巷道、硐室开挖成型应平整，规格尺寸符合设计要求；硐室拱部圆顺、侧墙平整竖直；锚喷支护或混凝土衬砌应平整光滑、强度符合规定。6.精彩文档 实用标准文案设备安装：提升设备、皮带输送设备安装应安全、精细，电气设备安装、电缆敷设等应符合规范要求。7.配套设施：照明、通风、通信以及管理等设施应齐全。8.安全应急措施：监控、报警、避难、消防等设施应完善，安装、设置应规范合理，性能完好。（五）钢铁1.地基与基础：重大（超重、超高）设备基础的水平度和标高控制办法与效果。其余参照“发电厂”有关要求。2.主体设备安装：各类重大设备的安装对中应精细、定位准确、固定可靠（如轧机底座和机架的安装水平度和垂直度、轧机中滑底板标高和中轴线安装的精度、环形炉定心辊的对中度、支承辊与定心辊的水平度等应达到设计要求）。3.配套系统：传动系统安装应精细，运转平稳无异响，轴承温升应正常；液压系统、润滑系统的油泵运转应正常，无渗漏现象，管道清洁度达标，润滑良好。4.电气设备安装：除参照“复查要求”夕卜，过墙楼板防火封堵要严密，电缆、信号线端标识要齐全。5.焊接质量：高温、高压管线焊口无损探伤一次合格率应达标，焊缝应饱满均匀。6.金属结构：连接方式（焊接或高强螺栓）要安全可靠；防腐措施应完好。7.厂房及围护结构：参照发电厂相关要求。8.避雷设施：金属结构、设备外壳的接地网连接应可靠，接地电阻值应符合要求。（六）有色1.电解槽：电解槽的预制、安装精度符合要求；排列整齐美观；进出管线无渗漏；下部支墩排列整齐接触严密。2.防腐：电解槽防腐层玻璃钢是否密贴、厚度均匀，表面平整、无空鼓开裂。3.焊接：母线焊接、管线及金属结构焊接质量应达到设计要求。4.其他：参照”钢铁”或类似工业项目要求。（七）石化、化工1.总体布局：平面布置、工艺流程应合理，功能区分协调清晰、管理方便。2.地基与基础：除按上述要求外，地基应稳定牢固；主体装置、电气设备和钢结构的混凝土基础应密实光洁，棱角分明；几何尺寸及预埋螺栓定位应准确；设备、钢结构地脚螺栓露出高度一致，螺母、垫片配备齐全，螺栓外露部分涂抹防锈脂保护；二次灌浆饱满。3.主体装置：各类生产塔、罐的预制、对中组焊、吊装就位应精确。4.钢结构制作安装：构件尺寸、螺孔位置、安装轴线应准确；焊缝应饱满、平直，无变形；高强螺栓连接的螺栓、螺母、垫片齐全，方向一致。焊接连接的安装螺栓齐全，方向一致，焊缝成型良好，焊道与母材过渡平滑，表面无气孔、夹渣、焊瘤、裂纹等缺陷。构件安装应横平竖直。5.设备安装：安装在钢基座上设备，钢基座板与设备支座底板的接触面均匀无间隙，两板无翘鼓。卧式设备的滑动支座底板的长圆形孔与地脚螺栓的位置满足工程条件下的胀缩要求，支座板与底板无滑动障碍，地脚螺栓的、螺母与支座板有松动间隙，并用背紧螺母紧固。奥氏体不锈钢设备表面无污染，焊缝进行酸洗钝化处理，外观呈金属光泽。精彩文档 实用标准文案设备封孔螺栓露出螺母长度一致，方向一致。6.管线安装：管廊、管道布置应均匀；各种工艺管、电气仪表线缆保护管、取样管等配管安装应精细、横平竖直，弯管排列有序；设备管线及介质流向标示清楚。7.电气仪表安装：主控电气仪表盘柜、控制显示屏等设备的安装应牢固，垂直度、平行度良好；仪表柜安装排列应整齐有序，连接牢固；柜内控制线包扎整齐，端子线号清晰；接地规范牢固。8.电缆敷设：桥架应平行顺直，支吊架制作安装应规范合理；电缆敷设排列整。9.焊接：高温、高压、易燃、易爆设备管线的焊口，无损探伤一次合格率应达标。10.防腐保温：生产装置、钢结构、设备管线等的防腐油漆应符合标准，色泽厚薄应一致，无漏刷、流滴现象；设备管道的隔热保护层的做工应规范精细。11.避雷设施：避雷针（网）的制作安装要规范；接地系统完善可靠。12.环境保护：环保设施应完善有效；三废处理效果应达标。二、交通运输项目（一）桥梁1.整体布局：全桥应线形流畅，造型美观。地基与基础：墩、台、塔的地基与基础，除按以上所述复查外，还要了解具体做法，查阅相关试验资料、检查桩位精确度记录、核查桩基施工记录（成孔及混凝土灌注、混凝土强度试验报告，钢筋骨架焊接试验记录，重点核查桩基检测报告，对桩基检测结果及结论进行详细审核（并核查桩基检测单位资质证明文件）。结构复杂的桥梁或跨径较大的桥梁，其桩基应核查单桩承载力试验报告（并核查桩基检测单位资质证明文件）等，判断是否稳定可靠、安全牢固。2.主体工程：墩、台、塔身及梁体的几何尺寸应准确，线形顺直流畅，拱桥起拱应均匀；混凝土应密实，表面平整光洁、色泽一致，棱角清晰；墩台塔身垂直挺拔、位置偏差（纵向、横向、高程、垂直度）应在允许范围内。墩、台、塔身及梁体的强度、刚度及稳定性应符合设计及规范要求。梁体合拢轴线偏差与相对高差应在许可范围内。梁体之间衔接应平顺，有无开裂梁体接缝处无开裂无渗漏水现象。钢结构桥梁钢梁应结构新颖、制作精细，栓、焊连接应牢固，拼缝应平顺，焊缝应饱满，焊接质量应符合要求。表面涂漆是否均匀、光滑。斜拉桥的塔柱及钢箱梁结构，其塔内和箱内质量应符合设计及规范要求。3.悬索锚碇系统：悬索结构安装精确度、索股索力、吊索间距与张力、主索鞍、散索鞍等技术指标以及锚碇块体轴线偏差等应符合设计要求。4.桥面工程：桥面应铺装密实、平顺，分缝规整；桥面高程误差控制应精确；桥头和伸缩缝与桥面衔接应平顺，行车平稳（公路有桥头跳车通病）；桥面防水无渗漏。5.附属工程：栏杆（含检修围栏、吊栏）加工应精细，安装平直圆顺，标高一致；步行板安装应平稳，拼缝顺直严密；泄水孔、落水管设施应齐全；防撞护栏设施应完整。6.辅助配套工程：桥墩的维护设施应牢固；桥台锥体护坡应稳定平整，勾缝均匀、美观；导流防护建筑完整有效。7.引桥与匝道工程：路基应密实，边坡稳定饱满，护砌平整；墩柱应垂直挺拔、平整、光滑，边角整齐，梁底平整。精彩文档 实用标准文案8.其他设施：沉降观测、避雷接地等设施应完善；灯光照明设备应齐全；交通标识应完整醒目。9.景观工程：环境、绿化应与主体工程协调。资料：重点核查混凝土强度试验报告（含同条件养护试块，以核查原始记录为准）、预应力筋张拉施工记录，孔道注浆施工记录等。（二）隧道1.防水排水：隧道内拱顶、边墙、路面应无渗漏，止水防渗措施先进有效；洞内排水沟应完善通畅，沟盖板稳固平整；洞外天沟、侧沟、截水沟、集水井应完善通畅；沉降缝、征缩缝防水处理应完好。2.误差控制：隧道贯通误差（水平与高程）控制应精确。3.围岩处理：断层和不良地质带的破碎岩体处理措施先进，效果良好。4.主体工程：洞身断面尺寸应准确，拱部轮廓圆顺，拱和边墙连接顺畅，表面平整光洁，色泽一致，接缝严密均匀；洞身砌筑应精细，拱顶及边墙背后回填应密实，混凝土衬砌的强度、厚度、抗渗性能应符合要求。5.洞门砌筑：端墙、耳墙、护坡、排水沟等砌筑应稳固、精细，砂浆饱满，勾缝均匀美观；泄水孔设置应合理有效；混凝土工程应密实光洁；装饰色泽一致。6.附属设施：洞内人行道、检修、避让设施应完善；电缆槽应干燥，盖板平稳。7.辅助配套设施：照明、通风、通信、消防、报警、监控以及管理设施应齐全，安装、设置规范合理，性能完好。8.洞内专业设施：铁道线路，轨道顺直，紧固件齐全，道床饱满整齐美观。公路，路面平整，坡度顺畅，曲线圆顺，路标安全设施齐全。9.环境保护：生态、水土保护应与环境协调；原有植被恢复、弃排土处理应合理。（三）铁路线路1.路基：特殊路基处理措施；路基稳定性、密实度、宽度及边、纵坡应符合规范。2.上部建筑：（1）道床应稳定、密实，石渣饱满、厚度均匀，渣肩、道渣坡度应一致。（2）轨枕材质、铺设标准应符合要求，间距应标准。（3）钢轨及配件连结应牢固、轨道顺直，线路外观整洁成线（五条线的要求）。3.附属建筑：桥、隧等建筑按”桥、隧”要求复查；截水、引水、排水设施应完善通畅；（路堤、路堑）边坡、排水沟、挡墙等砌筑工程应稳固平整，砂浆饱满、勾缝均匀；道口及防护、通信信号及公里标、曲线标、坡度标、鸣笛等标志应齐全。4.配套工程：站房设施及通信照明设施应完善。5.生态环境：工程弃土、弃渣处理效果；沿线植被、水土和环境保护措施、绿化美化水平。（四）电气化铁路1.杆塔基础：参照”输电线路”要求。2.架构体系：支柱、腕臂、承力索、接触线、软横跨、硬横梁等应结构稳定、坚尺寸准确，制作精细，安装规范；防腐良好。精彩文档 实用标准文案3.接触网：接触网应平顺；定位器位置应准确；接触悬挂转换过渡和接触线高度变化区的设定应合理；网上安装牢固可靠、工艺一致；保护线（零线）安装应规范可靠。4.弓网性能：列车运行状况下弓网配合应良好，无离弓闪弧现象；接触网动态检测指标：支点接触线静态抬升、跨中接触静态抬升、接触线弹性不均匀度、接触线拉出值、接触线高度、接触压力、承力索与接触线张力、硬点、动态包络线等应符合要求。5.牵引变电所：参照”变电站”要求。6.电调中心：参照”变电站”要求。（五）编组站1.站场：土石方填筑应密实、站场整体平整，无塌陷；边坡护砌稳定。2.桥涵：混凝土应密实，表面光洁平整，几何尺寸准确。3.排水：排水设施应齐全通畅，站场无渍水；污水处理设施配套，运转正常。4.道床：石碴平整饱满，厚度均匀，周边碴坡整齐美观。5.轨枕：材质、铺设标准应符合要求，间距应标准。6.轨道：钢轨及配件连结应牢固、轨道方向顺直，曲线应；外观整洁成线。7.编组设施：驼峰自控连锁设备系统功能应安全可靠，安装精细。8.通信信号：通信传输系统和信息管理系统的技术水平和功能应先进，安装应规范；信号设备的完整性、可控性和监测方式应先进，到达场、编发场信号设备的功能应完备、性能稳定，设备安装电气布线规范；行车标志齐全。9.照明：照明设备完善；道路平整通畅。10.站调设施：站调设施完备，操作可靠灵敏；房屋建筑及相关设施按公建要求。（六）高速公路1.路基：路基填筑质量要求，可参照铁路路基要求。2.路面工程：路面结构层次、各层厚度、构造深度、压实度，路面宽度、平整度，路面稳定性等指标应符合设计要求；路面线性应流畅，线路中线误差、纵断面高差应符合规定，纵坡视距顺适良好；路面行车平稳，无车辙、无泛油、无破裂、无水损。3.路桥衔接处理：行车应平稳，无桥头跳车通病。4.附属工程：桥、隧等建筑按“桥、隧”要求复查；防排水设施、边坡挡墙砌筑质量参照“铁路线路”附属工程；防护栏、隔离带、防眩板等设施的设置应符合规定。5.配套设施：封闭栅、各种立交通道设施、行车标志、地面标线、灯光信号、通信等设施应完善；服务区、交通管理设施的布置应合理齐全，质量符合设计要求。6.生态环境：参照“铁路线路”。（七）港口码头1.平面布置：港区平面布置是否合理，功能划分科学，有利安全生产和管理。2.码头下部水工建筑：港池疏浚清淤效果应达标；码头基槽挖泥拋石、夯实整平，基底土质和标高应满足设计要求；沉箱预制、出运、下水控制以及安装缝宽、前沿线控制的准确程度；码头后方回填加载密实处理效果（桩基沉桩质量应符合要求，承载力检测方式和结果）；防渗透腐蚀措施应到位。精彩文档 实用标准文案3.码头上部建筑：码头胸墙及面层混凝土应平整光洁（梁、柱、板结构的码头应安全稳定）；前沿线、后沿线、装卸桥双轨、电缆槽五线应平行、顺直；轨道槽、电缆槽应无积水；防风锚固装置、系船桩柱、护舷设施应完善，安装牢固；码头沉降位移观测设施应完善，冗降位移稳定。4.设备安装：起重、桥吊等设备安装应精细，运行平稳通畅。5.堆场：堆场软土地基加固处理方法与效果；大面积的堆场应整齐平整，画线清晰、标示明显、物流有序，无积水、无开裂、无不正常下沉。6.引桥、道路：高桩梁板引桥混凝土质量应符合要求；港区道路平整顺直；排水通畅。7.其他设施：供电、排水、通信照明设施安装应细致。8.工程记录：水下隐蔽工程如：沉桩记录、沉桩正位率、测点合格率等应齐全。三、水利项目（一）坝址：坝址应稳固可靠；基底地质情况、岩层处理措施及效果。（二）大坝主体：坝型选择应合理；坝体结构、尺寸准确，表面平顺；混凝土质量控制指标、碾压混凝土密实度或土质心墙的填筑密实度指标应符合设计要求；坝体无贯穿性裂缝；坝体沉降量（垂直位移）与水平位移应在允许指标范围内。（三）大坝防渗系统：大坝防渗心墙、基础混凝土防渗墙及帷幕灌浆等防渗构造应规范有效；实际渗流量指标是否超标。（四）附属设施：泄洪洞、引水洞、导流墙、溢流槽、进水闸，以及输水渡槽、隧、涵、渠、闸等水工构筑物的混凝土结构应内实外光，线形顺畅，无变形和结构性缝隙；高边坡喷锚支护及排水系统、道路、踏步、围栏、路灯等应完好。（五）监测系统：大坝及泄洪洞、引水隧洞、易滑坍塌体等重要监测点的布置应完整，监测手段、制度应完善有效。（六）发电厂房：参照“发电厂”要求。（七）机组安装：可参照“发电厂”机组运行要求。特点是：水轮机气蚀应符合要求，调速系统工作应正常；其次是水泵设备安装应符合要求，布局应合理，管道排列应整；（八）电缆敷设和标牌标示：参照“发电厂”要求。（九）升压变电站：参照“变电站”要求。（十）水下建筑：抗滑桩体、沉排搭接、抛石护岸等结构的完整性、准确性。（十一）移民安置与环保：移民安置是否稳定；生态环境、水土保持的主要措施和影响。精彩文档 实用标准文案第四篇附件附件一《建筑业10项新技术（2010）》目录1地基基础和地下空间工程技术1.1灌注桩后注浆技术1.2长螺旋钻孔压灌桩技术1.3水泥粉煤灰碎石桩（CFG桩）复合地基技术1.4真空预压法加固软土地基技术1.5土工合成材料应用技术1.6复合土钉墙支护技术1.7型钢水泥土复合搅拌桩支护结构技术1.8工具式组合内支撑技术1.9逆作法施工技术※※※※※1.10爆破挤淤法技术1.11高边坡防护技术1.12非开挖埋管施工技术1.13大断面矩形地下通道掘进施工技术1.14复杂盾构法施工技术1.15智能化气压沉箱施工技术1.16双聚能预裂与光面爆破综合技术2混凝土技术2.1高耐久性混凝土2.2高强高性能混凝土2.3自密实混凝土技术2.4轻骨料混凝土2.5纤维混凝土2.6混凝土裂缝控制技术2.7超高泵送混凝土技术2.8预制混凝土装配整体式结构施工技术3钢筋及预应力技术精彩文档 实用标准文案3.1高强钢筋应用技术3.2钢筋焊接网应用技术3.3大直径钢筋直螺纹连接技术3.4无粘结预应力技术3.5有粘结预应力技术3.6索结构预应力施工技术3.7建筑用成型钢筋制品加工与配送3.8钢筋机械锚固技术4模板及脚手架技术4.1清水混凝土模板技术4.2钢（铝）框胶合板模板技术4.3塑料模板技术4.4组拼式大模板技术4.5早拆模板施工技术4.6液压爬升模板技术4.7大吨位长行程油缸整体顶升模板技术4.8贮仓筒壁滑模托带仓顶空间钢结构整体安装施工技术4.9插接式钢管脚手架及支撑架技术4.10盘销式钢管脚手架及支撑架技术4.11附着升降脚手架技术4.12电动桥式脚手架技术※※※※※4.13预制箱梁模板技术4.14挂篮悬臂施工技术4.15隧道模板台车技术4.16移动模架造桥技术5钢结构技术5.1深化设计技术5.2厚钢板焊接技术5.3大型钢结构滑移安装施工技术5.4钢结构与大型设备计算机控制整体顶升与提升安装施工技术5.5钢与混凝土组合结构技术5.6住宅钢结构技术5.7高强度钢材应用技术5.8大型复杂膜结构施工技术5.9模块式钢结构框架组拼、吊装技术6机电安装工程技术6.1管线综合布置技术精彩文档 实用标准文案6.2金属矩形风管薄钢板法兰连接技术6.3变风量空调技术6.4非金属复合板风管施工技术6.5大管道闭式循环冲洗技术6.6薄壁金属管道新型连接方式6.7管道工厂化预制技术6.8超高层高压垂吊式电缆敷设技术6.9预分支电缆施工技术6.10电缆穿刺线夹施工技术※※※※※6.11大型储罐施工技术7绿色施工技术7.1基坑施工封闭降水技术7.2施工过程水回收利用技术7.3预拌砂浆技术7.4外墙自保温体系施工技术7.5粘贴式外墙外保温隔热系统施工技术7.6现浇混凝土外墙外保温施工技术7.7硬泡聚氨酯外墙喷涂保温施工技术7.8工业废渣及（空心）砌块应用技术7.9铝合金窗断桥技术7.10太阳能与建筑一体化应用技术7.11供热计量技术7.12建筑外遮阳技术7.13植生混凝土7.14透水混凝土8防水技术8.1防水卷材机械固定施工技术8.2地下工程预铺反粘防水技术8.3预备注浆系统施工技术8.4遇水膨胀止水胶施工技术8.5丙烯酸盐灌浆液防渗施工技术8.6聚乙烯丙纶防水卷材与非固化型防水粘结料复合防水施工技术8.7聚氨酯防水涂料施工技术9抗震加固与监测技术9.1消能减震技术9.2建筑隔震技术9.3混凝土结构粘贴碳纤维、粘钢和外包钢加固技术精彩文档 实用标准文案9.4钢绞线网片聚合物砂浆加固技术9.5结构无损拆除技术9.6无粘结预应力混凝土结构拆除技术9.7深基坑施工监测技术9.8结构安全性监测（控）技术9.9开挖爆破监测技术9.10隧道变形远程自动监测系统9.11一机多天线GPS变形监测技术10信息化应用技术10.1虚拟仿真施工技术10.2高精度自动测量控制技术10.3施工现场远程监控管理及工程远程验收技术10.4工程量自动计算技术10.5工程项目管理信息化实施集成应用及基础信息规范分类编码技术10.6建设工程资源计划管理技术10.7项目多方协同管理信息化技术10.8塔式起重机安全监控管理系统应用技术注：第1、4、6项“※”下的子项技术，主要适用于房建外的其他土木领域。1地基基础和地下空间工程技术1.1灌注桩后注浆技术1.主要技术内容灌注桩后注浆是指在灌注桩成桩后一定时间，通过预设在桩身内的注浆导管及与之相连的桩端、桩侧处的注浆阀注入水泥浆。注浆目的一是通过桩底和桩侧后注浆加固桩底沉渣（虚土）和桩身泥皮；二是对桩底和桩侧一定范围的土体通过渗入（粗颗粒土）、劈裂（细粒土）和压密（非饱和松散土）注浆起到加固作用，从而增大桩侧阻力和桩端阻力，提高单桩承载力，减少桩基沉降。在优化注浆工艺参数的前提下，可使单桩承载力提高40%〜120%，粗粒土增幅高于细粒土，桩侧、桩底复式注浆高于桩底注浆；桩基沉降减小30%左右。可利用预埋于桩身的后注浆钢导管进行桩身完整性超声检测，注浆用钢导管可取代等承载力桩身纵向钢筋。2.技术指标根据地层性状、桩长、承载力增幅和桩的使用功能（抗压、抗拔）等因素，灌注桩后注浆可采用桩底注桨、桩侧注浆、桩侧桩底复式注浆等形式。主要技术指标为：（1）浆液水灰比：地下水位以下0.45〜0.65，地下水位以上0.7〜0.9。（2）最大注浆压力：软土层4〜8MPa，风化岩10〜161MPa。（3）单桩注浆水泥量：Gc=apd+asnd，式中桩端注浆量经验系数ap=1.5〜1.8，桩侧注浆量经验系数as=0.5〜0.7，n为桩侧注浆断面数，d为桩径（m）。（4）注浆流量不宜超过75L/min。精彩文档 实用标准文案实际工程中，以上参数应根据土的类别、饱和度及桩的尺寸、承载力增幅等因素适当调整，并通过现场试注浆和试桩试验最终确定。设计施工可依据现行《建筑桩基技术规范》JGJ94进行。3.适用范围灌注桩后注浆技术适用于除沉管灌注嫩卜的各类泥浆护壁和干作业的钻、挖、冲孔灌注桩。4.巳应用的典型工程北京首都国际机场T3航站楼。目前该技术应用于北京、上海、天津、福州、汕头、武汉、宜春、杭州、济南、廊坊、龙海、西宁、西安、德州等地数百项高层、超高层建筑桩基工程中，经济效益显著。1.2长螺旋钻孔压灌桩技术1.主要技术内容长螺旋钻孔压灌桩技术是采用长螺旋钻机钻孔至设计标高，利用混凝土泵将混凝土从钻头底压出，边压灌混凝土边提升钻头直至成桩，然后利用专门振动装置将钢筋笼一次插入混凝土桩体，形成钢筋混凝土灌注桩。后插入钢筋笼的工序应在压灌混凝土工序后连续进行。与普通水下灌注桩施工工艺相比，长螺旋钻孔压灌桩施工，由于不需要泥浆护壁，无泥皮，无沉渣，无泥浆污染，施工速度快，造价较低。该工艺还可根据需要在钢筋笼上绑设桩端后注浆管进行桩端后注浆，以提高桩的承载力。2.技术指标（1）混凝土中可掺加粉煤灰或外加剂，每方混凝土的粉煤灰掺量宜为70〜90kg。（2）混凝土中粗骨料可采用卵石或碎石，最大粒径不宜大于30mm。（3）混凝土塌落度宜为180〜220mm。（4）提钻速度：宜为1.2〜1.5m/min。（5）长螺旋钻孔压灌桩的充盈系数宜为1.0〜1.2。（6）桩顶混凝土超灌高度不宜小于0.3〜0.5m。（7）钢筋笼插入速度宜控制在1.2〜1.5m/min。设计施工可依据现行《建筑桩基技术规范》JGJ94进行。3.适用范围适用于地下水位较高，易塌孔，且长螺旋钻孔机可以钻进的地层。4.已应用的典型工程在北京、天津、唐山等地10多项工程中应用，受到建设单位、设计单位和施工单位的欢迎，经济效益显著，具有良好的应用前景。1.3水泥粉煤灰碎石桩（CFG桩）复合地基技术1.主要技术内容水泥粉煤灰碎石桩复合地基是由水泥、粉煤灰、碎石、石屑或砂加水拌合形成的高粘结强度桩（简称CFG桩），通过在基底和桩顶之间设置一定厚度的褥垫层以保证桩、土共同承担荷载，使桩、桩间土和褥垫层一起构成复合地基。桩端持力层应选择承载力相对较高的土层。水泥粉煤灰碎石桩复合地基具有承载力提高幅度大，地基变形小、适用范围广等特点。精彩文档 实用标准文案2.技术指标根据工程实际情况，水泥粉煤灰碎石桩可选用水泥粉煤灰碎石桩常用的施工工艺包括长螺旋钻孔、管内泵压混合料成桩、振动沉管灌注成桩及长螺旋钻孔灌注成桩三种施工工艺。主要技术指标为：（1）桩径宜取350〜600mm。（2）桩端持力层应选择承载力相对较高的地层。（3）桩间距宜取3〜5倍桩径。（4）桩身混凝土强度满足设计要求，通常不小于C15。（5）褥垫层宜用中砂、粗砂、碎石或级配砂石等，不宜选用卵石，最大粒径不宜大于30mm。厚度150〜300mm，夯填度不大于0.9。实际工程中，以上参数根据场地岩土工程条件、基础类型、结构类型、地基承载力和变形要求等条件或现场试验确定。对于市政、公路、高速公路、铁路等地基处理工程，当基础刚度较弱时宜在桩顶增加桩帽或在桩顶采用碎石+土工格栅、碎石+钢板网等方式调整桩土荷载分担比例，提高桩的承载能力。设计施工可依据现行行业标准《建筑地基处理技术规范》JGJ79进行。3.适用范围适用于处理黏性土、粉土、砂土和已自重固结的素填土等地基。对淤泥质土应按当地经验或通过现场试验确定其适用性。就基础形式而言，既可用于条形基础、独立基础，又可用于箱形基础、筏形基础。采取适当技术措施后亦可应用于刚度较弱的基础以及柔性基。4.已应用的典型工程哈大铁路客运专线工程、京沪高铁工程。在北京、天津、河北、山西、陕西、内蒙古、新疆以及山东、河南、安徽、广西等地区多层、高层建筑、工业厂房、铁路地基处理工程中广泛应用，经济效益显著，具有良好的应用前景。1.4真空预压法加固软土地基技术1.主要技术内容真空预压法是在需要加固的软黏土地基内设置砂井或塑料排水板，然后在地面铺设砂垫层，其上覆盖不透气的密封膜使软土与大气隔绝，然后通过埋设于砂垫层中的滤水管，用真空装置进行抽气，将膜内空气排出，因而在膜内外产生一个气压差，这部分气压差即变成作用于地基上的荷载。地基随着等向应力的增加而固结。抽真空前，土中的有效应力等于土的自重应力，抽真空一定时间的土体有效应力为该时土的固结度与真空压力的乘积值。2.技术指标（1）密封膜内的真空度应稳定地保持在80kPa以上。（2）砂井或塑料排水板深度范围内土层的平均固结度一般应大于85%。（3）滤水管的周围应填盖100〜200mm厚的砂层或其他水平透水材料。（4）所需抽真空设备的数量，以一套设备可抽真空的面积为1000〜1500m2确定。（5）当地基承载力要求更高时可联合堆载、强夯等综合加固。（6）预压后建筑物使用荷载作用下可能发生的沉降应满足设计要求。精彩文档 实用标准文案3.适用范围适用于软弱黏土地基的加固。在我国广泛存在着海相、湖相及河相沉积的软弱黏土层。这种土的特点是含水量大、压缩性高、强度低、透水性差。该类地基在建筑物荷载作用下会产生相当大的变形或变形差。对于该类地基，尤其需大面积处理时，譬如在该类地基上建造码头、机场等，真空预压法是处理这类软弱黏土地基的较有效方法之一。4.已应用的典型工程日照港料场、黄骅港码头、深圳福田开发区、天津塘沽开发区、深圳宝安大道、广州港南沙港区、越南胡志明巿电厂等。1.5土工合成材料应用技术1.主要技术内容土工合成材料是一种新型的岩土工程材料，大致分为土工织物、土工膜、特种土工合成材料和复合型土工合成材料四大类。特种土工合成材料又包括土工垫、土工网、土工格栅、土工格室、土工膜袋和土工泡沫塑料等。复合型土工合成材料则是由上述有关材料复合而成。土工合成材料具有过滤、排水、隔离、加筋、防渗和防护等六大功能及作用。目前国内已经广泛应用于建筑或土木工程的各个领域，并且巳成功地研究、开发出了成套的应用技术，大致包括：（1）土工织物滤层应用技术。（2）土工合成材料加筋垫层应用技术。（3）土工合成材料加筋挡土墙、陡坡及码头岸壁应用技术。（4）土工织物软体排应用技术。（5）土工织物充填袋应用技术。（6）模袋混凝土应用技术。（7）塑料排水板应用技术。（8）土工膜防渗墙和防渗铺盖应用技术。（9）软式透水管和土工合成材料排水盲沟应用技术。（10）土工织物治理路基和路面病害应用技术。（11）土工合成材料三维网垫边坡防护应用技术等。（12）土工膜密封防漏应用技术（软基加固、垃圾场、水库、液体库等）。2.技术指标符合现行国家标准《土工合成材料应用技术规范》GB50290及相关标准要求。土工合成材料应用在各类工程不仅能很好地解决传统材料和传统工艺难于解决的技术问题，而且均取得了显著的经济效益，工程造价大多可降低15%以上。3.适用范围土工合成材料应用技术的适用范围十分广泛。可在所有涉及岩土工程领域的各种建筑工程或土木工程中应用。4.已应用的典型工程青藏铁路工程、长江防波堤、重庆加筋岸壁、京沪铁路客运专线。1.6复合土钉墙支护技术精彩文档 实用标准文案1.主要技术内容复合土钉墙是将土钉墙与一种或几种单项支护技术或截水技术有机组合成的复合支护体系，它的构成要素主要有土钉、预应力锚杆、截水帷幕、微型桩、挂网喷射混凝土面层、原位土体等。复合土钉墙直护具有轻型，机动灵活，针对性强，适用范围广，支护能力强，可作超前支护，并兼备支护、截水等效果。在实际工程中，组成复合土钉墙的各项技术可根据工程需要进行灵活机动的有机结合，形式多样，复合土钉墙是一项技术先进、施工简便、经济合理、综合性能突出的基坑支护技术。2.技术指标（1）复合土钉墙中的预应力锚杆指：锚索、锚杆及锚管等。（2）复合土钉墙中的止水帷幕形成方法有：水泥土搅拌法、高压喷射注浆法、灌浆法、，地下连续墙法、微型桩法、钻孔咬合桩法、冲孔水泥土咬合桩法等。（3）复合土钉墙中的微型桩是一种广义上的概念，构件或做法如下：①直径不大于400mm的混凝土灌注桩，受力筋可为钢筋笼或型钢、钢管等。②作为超前支护构件直接打入土中的角钢、工字钢、H形钢等各种型钢、钢管、水桩等。③直径不大于400mm的预制钢筋混凝土圆桩，边长不大于400mm的预制方桩。④在止水帷幕中插入型钢或钢管等劲性材料等。（4）土钉墙、水泥土搅拌桩、预应力锚杆、微型桩等按《建筑基坑支护技术规程》JGJ120、《基坑土钉支护技术规程》CECS96等现行技术标准设计施工。3.适用范围（1）开挖深度不超过15m的各种基坑。（2）淤泥质土、人工填土、砂性土、粉土、黏性土等土层。（3）多个工程领域的基坑及边坡工程。4.巳应用的典型工程北京奧运媒体村、深圳的长城盛世家园二期（深14.2〜21.7m）、赛格群星广场基坑（深13m），捷美中心（深16.0m、广州地铁新港站（深9〜14.1m、上海西门广场、华敏世纪广场等一批深8〜10m处于厚层软土中的基坑等。1.7型钢水泥土复合搅拌桩支护结构技术1.主要技术内容型钢水泥土复合搅拌桩支护结构同时具有抵抗侧向土水压力和阻止地下水渗漏的功能。其主要技术内容是：通过特制的多轴深层搅拌机自上而下将施工场地原位土体切碎，同时从搅拌头处将水泥浆等固化剂注入土体并与土体搅拌均匀，通过连续的重叠搭接施工，形成水泥土地下连续墙；在水泥土硬凝之前，将型钢插入墙中，形成型钢与水泥土的复合墙体。该技术的特点是：施工时对邻近土体扰动较少，故不至于对周围建筑物、市政设施造或危害；可做到墙体全长无接缝施工、墙体水泥土渗透系数k可达10-7cm/s，因而具有可靠的止水性；成墙厚度可低至550mm，故围护结构占地和施工占地大大减少；废土外运量施工时无振动、无噪声、无泥浆污染；工程造价较常用的钻孔灌注排桩的方法约节省20%〜精彩文档 实用标准文案30%。2.技术指标（1）型钢水泥土搅拌墙的计算与验算应包括内力和变形计算、整体稳定性验算、抗倾覆稳定性验算、坑底抗隆起稳定性验算、抗渗流稳定性验算和坑外土体变形估算。（2）型钢水泥土搅拌墙中三轴水泥土搅拌桩的直径宜采用650mm、850mm、1000mm；内插的型钢宜采用H形钢。（3）水泥土复合搅拌桩28d无侧限抗压强度标准值不宜小于0.5MPa。（4）搅拌桩的入土深度宜比型钢的插入深度深0.5〜1.0m。（5）搅拌桩体与内插型钢的垂直度偏差不应大于1/200。（6）当搅拌桩达到设计强度，且龄期不小于28d后方可进行基坑开挖。主要参照标准有：《型钢水泥土搅拌墙技术规程》JGJ/T199及《建筑基坑支护技术规程》JGJ120等。3.适用范围该技术主要用于深基坑支护，可在黏性土、粉土、砂砾土使用，目前国内主要在软土地区有成功应用。4.已应用的典型工程上海静安寺下沉式广场、国际会议中心、地铁陆家嘴车站、地铁2号线龙东路延伸段、上海梅山大厦、天津地铁二、三号线工程、天津站交通枢纽工程。1.8工具式组合内支撑技术1.主要技术内容工具式组合内支撑技术是在混凝土内支撑技术的基础上发展起来的一种内支撑结构体系，主要利用组合式钢结构构件截面灵活可变、加工方便、适用性广的特点，可在各种地质情况和复杂周边环境下使用。该技术具有施工速度快、支撑形式多样、计算理论成熟、可拆卸重复利用、节省投资等优点。2.技术指标（1）标准组合件跨度8m、9m、12m等。（2）竖向构件高度3m、4m、5m等。（3）受压杆件的长细比不应大于150，受拉杆件的长细比不应大于200。（4）构件内力监测数量不少于构件总数量15%。3.适用范围适用于周围建筑物密集，相邻建筑物基础埋深较大，施工场地狭小，岩土工程条件复杂或软弱地基等类型的深大基坑。4.已应用的典型工程北京国贸中心、广东工商行业务大楼、广东荔湾广场、广东金汇大厦。1.9逆作法施工技术1.主要技术内容精彩文档 实用标准文案（1）施工原理：逆作法是建筑基坑支护的一种施工技术，它通过合理利用建（构）筑物地下结构自身的抗力，达到支护基坑的目的。逆作法是将地下结构的外墙作为基坑支护的挡墙（地下连续墙）、将结构的梁板作为挡墙的水平支撑、将结构的框架柱作为挡墙支撑立柱的自上而下作业的基坑支护施工方法。根据基坑支撑方式，逆作法可分为全逆作法、半逆作法和部分逆作法三种。逆作法设计施工的关键是节点问题，即墙与梁板的连接，柱与梁板的连接，它关系到结构体系能否协调工作，建筑功能能否实现。（2）技术特点：节地、节材、环保、施工效率高，施工总工期短。2.技术指标（1）逆作法施工技术总体上应符合国家现行标准《建筑地基基础设计规范》GB5007、《地下建筑工程逆作法技术规程》JGJ165的相关规定。（2）竖向立柱的沉降，应满足主体结构的受力和变形要求。3.适用范围适用于建筑群密集，相邻建筑物较近，地下水位较高，地下室埋深大和施工场地狭小的高（多）层地上、地下建筑工程，如地铁站、地下车库、地下厂房、地下贮库、地下变电站等。4.已应用的典型工程上海环球金融中心裙房工程、上海世博地下变电站、北京百货大楼新楼、北京地铁天安门东站、广州国际银行中心等。※※※※※1.10爆破挤淤法技术1.主要技术内容图1.10爆破挤淤布药与爆前、爆后断面示意图爆破挤淤处理软土地基实质上是地基处理的置换法，即通过爆炸作用将填料沉入淤泥并将淤泥挤出，使地基达到设计承载力和满足地基在一定时间内的沉降要求的施工工艺，其主要技术为：在堆石体前沿淤泥中的适当位置埋置药包群，爆后堆石体前沿向淤泥底部坍落，形成一定范围和厚度的“石舌”，所形成的边坡形状呈梯形。当继续填石时，由于“石舌”上部的淤泥在爆炸瞬间产生的强大冲击力的作用下，产生超孔隙水压力，冲击作用使土的结构发生破坏，扰乱了正常的排水通道，土体的渗透性变差，超孔隙水压力难以消散，土体的强度降低，承载能力在短时间内丧失，因此拋石可以很容易地挤开这层淤泥并与下层“石舌”相连，形成完整的拋填体，如图1.10所示。采用爆炸和拋填循环作业，就可用石方置换掉拋填前方一定范围内一定数量的淤泥，达到软基处理的目的。2．技术指标（1）线药量qL计算精彩文档 实用标准文案式中：qL——线药量（kg/m），即单位布药长度上分布的药量；q0——单耗（kg/m3），即爆除单位体积淤泥所需药量，一般为（0.6〜1.0）kg/m3；LH——爆破挤淤填石一次推进水平距离（m）；Hmw——计入覆盖水深的折算淤泥厚度（m）；HM——置换淤泥厚度（m）;——水重度（kN/m3）；——淤泥重度（kN/m3）；Hw——覆盖水深，即泥面以上的水深。（2）一次爆破挤淤填石药量Q1算式中：Q1——一次爆破挤淤填石药量（kg）；LL——爆破挤淤填石一次的布药线长度（m）。（3）单孔药量q1计算式中：q1——单孔药量（kg）；m——一次布药孔数。（4）爆破挤淤的药包埋深计算式中：——药包埋深（m），指药包中心在水面以下深度。（5）石料应使用不易风化石料，粒径应大于30cm。（6）堆填石料范围：一次处理淤泥宽度沿线；高度为1.3〜1.8倍淤泥深度。（7）爆破安全震动速度及水中冲击波安全距离可参照《爆破安全规程》GB6722之规定进行。3.适用范围爆破挤淤重在“挤”，必须地处开阔地带，保证在爆炸后拋填体的重力作用下淤泥可以被挤出待处理地基范围，并且不会对环境造成污染和破坏。主要适用于港口工程的防波堤、护岸、码头等基础处理，公路铁路房建等地处海滩、河滩等开阔地带的地基处理。爆破挤淤法处理软土地基适宜深度为3〜25m。4.已应用的典型工程海军16642工程防波堤、连云港西大堤、大连港东区围堤、浙江嵊泗中心渔港防波堤、珠海电厂陆域围堤、广东汕头华能电厂、深港西部通道等。1.11高边坡防护技术1.主要技术内容精彩文档 实用标准文案（1）对于自然高边坡：通过在坡体内施工预应力锚索、系统锚杆（土钉）或注浆加固对边坡进行处治。系统预应力锚索为主动受力，单根锚索设计锚固力可高达3000kN，是高边坡深层加固防护的主要措施。系统锚杆（土钉）对边坡防护的机理相当于螺栓的作用，是一种对边坡进行中浅层加固的手段。根据滑动面的埋深确定边坡不稳定块体大小及所需锚固力，一般多用预应力锚（索）杆有针对性地进行加固防护。为防治边坡表面风化、冲蚀或弱化，主要采取植物防护、砌体封闭防护、喷射（网喷）混凝土等作为坡面防护措施。（2）对于堆积体高边坡：堆积体高边坡的加固主要采取浅表加固、混凝土贴坡挡墙加预应力锚索固脚、浅表排水和深层排水降压的加固处理等技术。浅表加固采用中空注浆土锚管加拱形骨架梁混凝土对边坡浅层滑移变形进行加固处理；边坡开挖切脚采用混凝土贴坡挡墙加预应力锚索进行加固；在边坡治理采用浅表排水和深层排水降压相结合进行处置地表水和地下水的排放等。2.技术指标，（1）对于自然边坡：根据边坡高度、岩体性状、构造及地下水的分布，判断潜在滑移面的位置。选择适宜的计算方法确定所需的锚固力并给出整体安全系数。采用加固防护措施提高边坡的稳定性。主要技术指标为：1）锚索锚固力：500〜3000kN。2）锚杆锚固力：100〜500kN。3）喷射混凝土：强度不低于C20。4）锚（索）杆固定方式：可采用机械固定、灌浆（胶结材料）固定、扩张基底固定方式，根据粘结强度确定锚固力设计值。在实际工程中，要结合边坡坡度、高度、水文地质条件、边坡危害程度合理选择防护措施，提高地层软弱结构面、潜在滑移面的抗剪强度，改善地层的其他力学性能，并加固危岩，将结构物与地层形成共同工作的体系，提高边坡稳定性。（2）对于堆积体高边坡：1）土锚管注浆：土锚管灌注M20的水泥净桨，水灰比0.8：1，注浆压力0.3MPa以内。2）在拱形骨架梁主梁、中空注浆土锚管相间布置，间距1.0m，坡面按1.4m×1.4m交错布置。3）坡面出现塌滑的区域，坡面按1.0m×1.0m交错布置，在拱形骨架梁主梁布置位置，按1.0m间距相间布置中空注浆土锚管。4）对已开挖的坡面全部进行拱形骨架梁混凝土护坡支护。5）预应力锚索锚固力：500〜3000kN。6）浅表排水花管直径为50〜100mm。7）在堆积体岩体内部设置永久深层排水降压平洞。3.适用范围（1）高度大于30m的岩质高陡边坡、高度大于15m的土质边坡、水电站侧岸高边坡、船闸、特大桥桥墩下岩石陡壁、隧道进出口仰坡等。（2）适用于50〜300m堆积体高边坡加固。4.已应用的典型工程精彩文档 实用标准文案三峡永久船闸高边坡、李家峡水电站侧岸边坡、小浪底水利枢纽高边坡、宜昌下涝溪特大桥桥墩下岩石陡壁锚固、大连港矿石码头高边坡、京福国道、京珠高速、小湾水电站、溪洛渡水电站等。1.12非开挖埋管施工技术1.主要技术内容（1）顶管法：直接在松软土层或富水松软地层中敷设中、小型管道的一种施工方法。施工时无须挖槽，可避免为疏干和固结土体而采用降低地下水位等辅助措施，从而大大加快施工进度。短距离、小管径类地下管线工程施工，广泛采用顶管法。近几十年，中继接力顶进技术的出现使顶管法已发展成为可长距离顶进的施工方法。顶管法施工包括的主要设备有：顶进设备、顶管机头、中继环、工程管及吸泥设备；设计的主要内容是顶力计算；施工技术主要包括顶管工作坑的开挖、穿墙管及穿墙技术、顶进与纠偏技术、陀螺仪激光导向技术、局部气压与冲泥技术及触变泥浆减阻技术。（2）定向钻进穿越：根据图纸所给的入土点和出土点设计出穿越曲线，然后按照穿越曲线利用穿越钻机先钻出导向孔、再进行扩孔处理，之后利用泥浆的护壁及润滑作用将已欲制试压合格的管段进行回拖，完成管线的敷设施工。其主要技术包括：1）根据套管允许的曲率半径、工作场地及岩土工程条件，确定定向钻进的顶角、方位角、工具面向角、空间坐标，设计出定向钻进的轨迹草图。2）导向孔钻进是采用射流辅助钻进方式，通过定向钻头的高压泥浆射流冲蚀破碎旋转切削成孔的，以斜面钻头来控制钻孔方向。通过钻机进行调整钻进参数，来控制钻头按设计轨迹钻进。3）将导向孔孔径扩大至所铺设的管径以上，减少敷设管线时的阻力。4）用分动器将要敷设的管线与回扩头进行连接，在钻杆旋转回拉牵引下，将管线回拖入已成型的轨迹孔洞。2.技术指标（1）顶管法的技术指标应符合《给水排水管道工程施工及验收规范》GB50268、《顶进施工法用钢筋混凝土排水管》JC/T640的规定。（2）定向钻进穿越技术中，控制点的位置确定、钻机拖拉力的计算和钻机的选择按规范《油气输送管道穿越工程施工规范》GB50424的要求执行。3.适用范围（1）顶管法适用于直接在松软土层或富水松软地层中敷设中、小型管道。（2）定向钻进穿越法适合的地层条件为岩石、砂土、粉土、黏性土。对仅在出土点或入土点侧含有卵砾石等不适合定向钻施工的地层条件时，在采取得当措施后也可进行定向钻进穿越施工。4.已应用的典型工程浙江镇海穿越雨江的顶管工程、上海穿越黄浦江的顶管工程、西气东输穿越黄河顶管工程等。定向钻进穿越法应用的典型工程有：南京天然气工程、济南机场天然气工程、绍兴天然气利用工程等。1.13大断面矩形地下通道掘进施工技术精彩文档 实用标准文案1.主要技术内容大断面矩形地下通道掘进施工技术是利用矩形隧道掘进机在前方掘进，而后将分节预制好的混凝土结构在土层中顶进、拼装形成地下通道结构的非开挖法施工技术。矩形隧道掘进机在顶进过程中，通过调节后顶主油缸的推进速度或调节螺旋输送机的转速，以控制搅拌舱的压力，使之与掘进机所处地层的土压力保持平衡，保证掘进机的顺利顶进，并实现上覆土体的低扰动；在刀盘不断转动下，开挖面切削下来的泥土进入搅拌舱，被搅拌成软塑状态的扰动土；对不能软化的天然土，则通过加入水、黏土或其他物质使其塑化，搅拌成具有一定塑性和流动性的混合土，由螺旋输送机排出搅拌舱，再由专用输送设备排出；隧道掘进机掘进至规定行程，缩回主推油缸，将分节预制好的混凝土管节吊入并拼装，然后继续顶进，直至形成整个地下通道结构。大断面矩形地下通道掘进施工技术施工机械化程度高，掘进速度快，矩形断面利用率高，非开挖施工地下通道结构对地面运营设施影响小，能满足多种截面尺寸的地下通道施工需求。2.技术指标地下通道最大宽度6.9m；地下通道最大高度4.3m。3.适用范围能适应N值在10以下的各类黏性土、砂性土、粉质土及流砂地层；具有较好的防水性能，最大覆土层深度为15m；通过隧道掘进机的截面模数组合，可满足多种截面大小的地下通道施工需求。4.已应用的典型工程上海轨道交通6号线浦电路车站、8号线中山北路车站、4号线南浦大桥车站等。1.14复杂盾构法施工技术1.主要技术内容复杂盾构法施工技术为复杂地层、复杂地面环境条件下的盾构法施工技术，或大断面（洞径大于10m）、异型断面形式（非单圆形）的盾构法施工技术。“盾”是指保持开挖面稳定性的刀盘和压力舱、支护围岩的盾型钢壳，“构”是指构成隧道衬砌的管片和壁后注浆体。由于盾构施工技术对环境影响很小而被广泛的采用，得到了迅速的发展。盾构机主要是用来开挖土砂围岩的隧道机械，由切口环、支承环及盾尾三部分组成。就断面形状可分为单圆形、双圆形及异型盾构。所谓盾构施工技术，是指使用盾构机，一边控制开挖面及围岩不发生坍塌失稳，一边进行隧道掘进、出渣，并在盾构机内拼装管片形成衬砌、实施壁后注浆，从而在不扰动围岩的基础上修筑地下工程的方法。选择盾构型式时，除考虑施工区段的围岩条件、地面情况、断面尺寸、隧道长度、随道线路、工期等各种条件外，还应考虑开挖和衬砌等施工问题，必须选择能够安全而且经济地进行施工的盾构型式。根据盾构头部的结构，可将其大致分为闭胸式和敞开式。闭胸式盾构又可分为土压平衡式盾构和泥水加压式盾构；敞开式盾构又可分为全面敞开式盾构和部分敞开式盾构。2.技术指标（1）承受荷载精彩文档 实用标准文案设计盾构时需要考虑的荷载如：垂直和水平土压力、水压力、自重、上覆荷载的影响、变向荷载、开挖面前方土压力及其他荷载。（2）盾构外径所谓盾构外径，是指盾壳的外径，不考虑超挖刀头、摩擦旋转式刀盘、固定翼、壁后注浆用配管等突出部分。（3）盾构长度盾构本体长度系指壳板长度的最大值，而盾构机长度则指盾构的前端到盾尾端的长度。盾构总长系指盾构前端至后端长度的最大值。（4）刀盘扭矩刀盘扭矩可进行简便计算：式中：T——装备扭矩（Kn·m）；D——盾构外径（m）；——扭矩系数（土压平衡式盾构=8〜3；泥水加压式盾构=9〜5）。（5）总推力盾构的推进阻力组成包括：盾构四周外表面和土之间的摩擦力或粘结阻力（F1）；推进时，口环刃口前端产生的贯入阻力（F2）；开挖面前方阻力（F3）；变向阻力（曲线施工蛇形修正、变向用稳定翼、挡板阻力等）（F4）；盾尾内的管片和壳板之间的摩擦力（F5）；后方台车的牵引阻力（F6）。以上各种推进阻力的总和（∑F），须对各种影响因素仔细考虑，要留出必要的富余量。3.适用范围适用于各类土层或松软岩层中隧道的施工。4.已应用的典型工程2006年北京地铁10号线在穿越三元桥临楼地段，盾构双线调至净距1.70m；2010年北京地铁9号线军一东区间盾构机在湖泊下砾岩层中掘进；2003年上海率先采用双圆盾构机施工M8线地铁区间；上海外滩观光隧道实现了城市复杂地层近距离叠交隧道施工。1.15智能化气压沉箱施工技术1.主要技术内容智能化气压沉箱施工技术是指在沉箱下部设置一个气密性高的钢筋混凝土结构工作室，并向工作室内注入压力与刃口处地下水压力相等的压缩空气，使在无水的环境下进行无人化远程遥控挖土排土，箱体在本身自重以及上部荷载的作用下下沉到指定深度后，在沉箱结构面底部浇筑混凝土底板，形成地下沉箱结构的新型施工技术。智能化气压沉箱在施工中，利用气体压力平衡箱体外水压力，沉箱底土体在无水状态下进行无人化远程遥控开挖，通过远程监视系统，沉箱在下沉过程中可以直接辩别并较方便地处理地下障碍物，同时避免了坑底隆起和流砂管涌现象。相比常规的沉井施工方法，智能化气压沉箱施工方法由于气压反力的作用，箱体容易纠偏和控制下沉速度，可以防止突沉、超沉，且周边地层沉降小，对环境影响小；相比地下连续墙施工方法，可显著减少围护结构的插入深度，具有可观的经济性。精彩文档 实用标准文案2.技术指标（1）无排气环保螺旋机出土速度：16m3/h。（2）远程遥控自动挖掘机，铲斗容量0.15〜0.2m3，并配有专门的远程监视系统。（3）减摩泥浆：钠基膨润土、纯碱、CMC，密度1.05〜1.08g/cm3，黏度30〜40S。（4）配有专门的人员生命保障系统（包括医疗舱、减压舱等），工作室在有人状态下氧气含量保持19%〜23%，气压小于0.4MPa，人员在高压常压环境之间转换有专门操作规程并有各种故障的应急预案，防止减压病的发生。3.适用范围智能化气压沉箱施工技术可适用于软土、黏土、砂性土和碎（卵）石类土及软硬岩等各种地质条件，适合在城巿建筑密集区，周边环境复杂，地表沉降要求高，对周边建筑保护力度大的区域进行深基坑建设，以及旧城改造区域障碍物较多时采用，并可以向大深度、大面积的方向发展，满足城市地下空间的开发需求。目前开挖深度可达40m。4.已应用的典型工程智能化气压沉箱施工技术在上海市轨道交通7号线工程12A标（浦江南浦站〜浦江耀华站）区间中间风井工程得到应用。风井结构为全埋地下四层结构，平面尺寸为25.24×15.6m，深度约29m，地下一层设外挂风道。沉箱施工过程中采用无人化智能化新技术和新设备使整个挖土、出土流程实现了无人化遥控施工，有效地控制周围地基的沉降，保护了周边建筑物的安全，而且坑底无隆起和流砂管涌，工程质量良好。1.16双聚能预裂与光面爆破综合技术1.主要技术内容双聚能预裂与光面爆破综合技术是将聚能爆破应用于预裂爆破和光面爆破的最新爆破技术。该项新技术能最大限度提高药柱爆炸的成缝能量，比普通预裂与光面爆破扩大孔距2〜3倍，同时也减小了对保留岩体的爆破危害并提高了保留岩体的稳定性和安全度，提高了半孔残留率，爆后没有爆破再生裂隙。该项新技术不仅节能环保还可以降低施工成本50%以上。2.技术指标（1）采用双聚能预裂与光面爆破综合技术施工宜使用双聚能预裂与光面爆破专用装置。可按《双聚能预裂与光面爆破综合技术施工工法》（国家一级工法）施工。（2）采用“双聚能预裂与光面爆破综合技术”可以达到以下技术指标：1）根据爆破岩石的力学特性和岩石的结构构造预裂或者光面爆破孔距可以增大2〜3倍。2）保留岩体的建基面以下40cm范围内，爆后波速最大衰减只有4%，远低于国家规范要求。3）半孔残留率远高于国家规范要求并且爆后残留半孔没有爆破再生裂隙。4）施工成本降低50%以上。5）节省能源消耗50%〜60%、造孔矽尘大量减少有利于环境保护。3.适用范围精彩文档 实用标准文案适用于水利水电、矿山、交通、房屋建筑、风电、核电等建筑行业各种岩性岩石的轮廓磨控制爆破设计与施工。4.已应用的典型工程在水利水电行业应用广泛，并且取得良好经济效益和社会效益。2混凝土技术2.1高耐久性混凝土高耐久性混凝土是通过对原材料的质量控制和生产工艺的优化，并采用优质矿物微细粉和高效减水剂作为必要组分来生产的具有良好施工性能，满足结构所要求的各项力学性能，耐久性非常优良的混凝土。1.主要技术内容（1）原材料和配合比的要求1）水胶比（W/B）≤0.38。2）水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥，普通硅酸盐水泥或复合硅酸盐水泥，不得选用立窑水泥。3）粗骨料的压碎指标值≤10%，Dmax≤0.25mm，采用15〜25mm和5〜15mm二级配合，饱和吸水率＜2.0%，且无碱活性。4）采用优质矿物微细粉和高效减水剂是高耐久性混凝土的特点。矿物微细粉宜采用硅粉、粉煤灰、磨细矿渣及天然沸石粉等，所用的矿物微细粉应符合国家有关标准，且宜达到优品级。矿物微细粉等量取代水泥的最大量一般为，硅粉≤10%，粉煤灰≤30%，矿渣≤50%，天然沸石粉≤10%。，复合微细粉≤50%。5）配合比设计强度应符合以下公式：式中：——混凝土配置强度（MPa）；——混凝土强度标准值（MPa）；——强度标准差，无统计数据时，商品混凝土可取5.5〜6.5MPa。（2）耐久性设计的要求1）处于常规环境的混凝土结构，满足所处的环境条件下服役年限提出的要求。如抗碳化耐久性要求式中：——W/B水胶比；C——钢筋保护层厚度（cm）；——碳化区分系数，室内1.7，室外1.0；t——结构设计使用年限。2）对于处于严酷环境的混凝土结构的耐久性，应根据所处环境条件，按《混凝土结构耐久设汁规范》GB50467进行耐久性设计，考虑的环境劣化因索有：①抗冻害耐久性要求：a）根据不问冻害地区确定最大水胶比；b）不同冻害地区的耐久性指数k精彩文档 实用标准文案；c）受除冰盐冻融循环作川吋，应满足单位剥蚀量的要求；d）处于有冻害环境的，必须惨人引气剂，引气量应达到4%〜5%。②抗盐害的耐久性要求:a）根据不同盐害环境确定最大水胶比；b）抗C1-的渗透性、扩散性，应以56d龄朗，6h总导电量（库仑）确定，一般情况下，氯离子渗透性应属非常低范围（≤800库仑）；c）混凝土表面裂缝宽度符合规范要求。③硫酸盐侵蚀的耐久性要求：a）用于硫酸盐侵蚀较为严重的环境，水泥中的C3A不宜超过5%；C3S＜50%；b）根据不同硫酸盐腐蚀环境，确定最大水胶比；c）胶砂试件的膨胀率＜0.34%。④抑制碱—骨料反应有害膨胀的要求：a）混凝土中碱含量＜3.0kg/m3；b）在含碱环境下，要采用非碱活性骨料。2.技术指标（1）工作性坍落度≥200mm；扩展度≥550mm；倒简吋问≤15s；无离析泌水观象；黏聚性良好；2h坍落损失小于30%，具有良好的允填模板和钢筋通过性能。（2）力学性能抗压强度等级≥C40；体积稳定髙，收缩小，弹性模量与同强度等级的普通混凝土基本相同。（3）耐久性按主要技术内容中的耐久性技术指标控制，结合工程情况也可参照《混凝土耐久性检验评定标准》JGJ/T193中提出的指标进行控制；耐久性试验方法可采用《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082规定的方法，主要有：盐冻试验方法；抗氯离子渗透试验方法；抗硫酸盐侵蚀试验方法；碱含量计算力"法；骨料碱活性检验方法；骨料碱——炭酸盐反应性检验方法；矿物微细粉抑制碱——硅反应效果检验方法。也可参考中国工程建设标准化协会标准《高性能混凝土应用技术规程》CECS207。3.适用范围高性能高耐久性混凝土适用于各种混凝土结构工程，如港口，海港，码头，桥梁及高层、超高层混凝土结构。4．已应用的典型工程杭州湾人桥，山东东营黄河公路大桥、武汉武昌火车站、广州珠江新城西塔工程，湖南洞庭湖大桥等。2.2高强高性能混凝土本节高强性能混凝土（简称HS-HPC）是强度等级超过C80的混凝土，其特点是具有有高的强度和耐久性，多用于超高层建筑底层柱和梁，与普通混凝土结构具有相同的配筋率，可以显著地缩小结构断面，增大使用面积和空间，并达到更高的耐久性。精彩文档 实用标准文案1.主要技术内容HS-HPC的水胶比≤28%、用水量≤200kg/m3，胶凝材料用量650～700kg/m3，其中水泥用量450～500kg/m3；硅粉及矿物微细粉用量150～200kg/m3，粗骨料用量900～950kg/m3，细骨料用量750～800kg/m3，采用聚羧酸高效减水剂成氨基磺酸高效减水剂，HS-HPC用于钢筋混凝土结构还需掺入体积含量2.0～2.5%的纤维，如聚丙烯纤维，钢纤维等。2.技术指标（1）工作性：新拌HS-HPC混凝土的工作性直接影响其施工性能。其最主要的特点是黏度大、流动性慢，不利于超高泵送施工。混凝土拌合物的技术指标主要是坍落度、扩展度和倒坍落度筒混凝土流下时间（简称倒筒时间），坍落度≥240mm，扩展度≥600mm，倒筒时间≤10s，同时不得有离析泌水现象。（2）HS-HPC的配比设计强度应符合以下公式：（3）HS-HPC应具有高的耐久性，因其内部结构密实，孔结构更加合理。HS-HPC的抗冻性、碳化等方面的耐久性可以免检，如按照《高性能混凝土应用技术规程》CECS207标准检验，导电量应在500库仑以下；为满足抗硫酸盐腐蚀性应选择低C3A含量（＜5%）的水泥；如存在潜在碱骨料反应的情况，应选择非碱活性骨料。（4）HS-HPC自收缩及其控制1）自收缩与对策当HS-HPC浇筑成型并处于密闭条件下，到初凝之后，由于水泥继续水化，吸取毛细管中的水分，使毛细管失水，产生毛细管张力，如果此张力大于该时的混凝土抗拉强度，混凝土将发生开裂，称之自收缩开裂。水灰比越低，自收缩会越严重。一般可以控制粗细骨料的总量不要过低，胶凝材料的总量不要过高；通过掺加钢纤维可以补偿其韧性损失，但在侵蚀环境中，钢纤维不适用；需要掺入有机纤维，如聚丙烯纤维或其他纤维；采用外掺5%饱水超细沸石粉的方法，以及充分地养护等技术措施可以有效地控制HS-HPC的自收缩和自收缩开裂。2）自收缩的测定方法参照《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082和中国工程建设标准化协会标准《高性能"混凝土应用技术规程》CECS207进行。HS-HPC的早期开裂、自收缩开裂及长期开裂的总宽度要低于0.2mm。普通混凝土的应变达到3‰时，其承载能力仍保持一半以上。若HS-HPC的应变也处于3‰时，实际承载力已近于0，这就意味着在这种情况下，在HS-HPC中只观察到裂缝形成，然后是迅速的破坏。3.适用范围适用于对混凝土强度要求较高的结构工程。4.巳应用的典型工程国内广州珠江新城西塔项目工程巳大量应用HS-HPC，国外超高层建筑及大跨度桥梁也大量应用了HS-HPC。精彩文档 实用标准文案2.3自密实混凝土技术1.主要技术内容自密实混凝土（Self-CompactingConcrete，简称SCC），指混凝土拌合物不需要振捣仅依靠自重即能充满模板、包裹钢筋并能够保持不离析和均匀性，达到充分密实和获得最佳的性能的混凝土，属于高性能混凝土的一种。自密实混凝土技术主要包括自密实混凝土流动性、填充性、保塑性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。（1）门自密实混凝土流动性、填充性、保塑性控制技术自密实混凝土拌合物应具有良好流动性、填充性和保水性。通过骨料的级配控制以及高效减水剂来实现混凝土的高流动性、高填充性。其测试方法主要有U形槽法、L形槽法、倒坍落度筒法等。自密实混凝土工作性的控制技术是一个关键。（2）配合比设计自密实混凝土配合比设计与普通混凝土不同，有全计算法、固定砂石法等。配合比设计时，应注意以下几点：1）单位体积用水量宜为155〜180kg。2）水胶比根据粉体的种类和掺量有所不同，按体积比宜取0.8〜1.15。3）根据单位体积用水量和水胶比计算得到单位体积粉体量。单位体积粉体量宜为0.16〜0.23。4）自密实混凝土单位体积浆体量宜为0.32〜0.40。（3）自密实混凝土早期收缩由于自密实混凝土水胶比较低、胶凝材料用量较高，使得混凝土早期的收缩较大，尤其是早期的自收缩。主要包括自收缩的收缩机理、计算公式及检测技术等方面。2.技术指标（1）原材料的技术要求1）胶凝材料水泥选用较稳定的普通硅酸盐水泥；掺合料是自密实混凝土不可缺少的组成部分之一，一般常用的有粉煤灰、磨细矿渣、硅粉、矿粉等。胶凝材料总量不少于500kg/m3。2）细骨料砂的含泥量和杂质，会使水泥浆与骨料的粘结力下降，需要增加用水量和增加水泥用量，所以砂必须符合规范技术。砂率在45%以上，最高可到50%。3）粗骨料粗骨料的最大粒径一般以小于20mm为宜，尽可能选用圆形且不含或少含针、片状颗粒的骨料。4）外加剂自密实混凝土具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外加剂的手段来实现。因此对外加剂的主要要求为：与水泥的相容性好；减水率大；缓凝、保塑。（2）工作性技术指标坍落度：Slf≥250mm；精彩文档 实用标准文案坍落扩展度：Lsf≥700mm；填充性：△G≤5mm；抗离析性：△h≤7%；流动性：Lf≥700mm；黏聚性：2h内满足以上各项指标要求。3.适用范围自密实混凝土适用于浇筑量大，浇筑深度、高度大的工程结构；配筋密实、结构复杂、薄壁、钢管混凝土等施工空间受限制的工程结构；工程进度紧、环境噪声受限制或普通混凝土不能实现的工程结构。4.巳应用的典型工程北京恒基中心过街通道工程、江苏润扬长江大桥、广州珠江新城西塔、苏通大桥承台。2.4轻骨料混凝土1.主要技术内容轻骨料混凝土（Lightweightaggregateconcrete）是指采用轻骨料的混凝土，其表观密度不大于1900kg/m3。所谓轻骨料是为了减轻混凝土的质量以及提高热工效果为目的而采用的骨料，其表观密度要比普通骨料低。人造轻骨料又称为陶粒。轻骨料混凝土具有轻质、高强、保温和耐火等特点，并且变形性能良好，弹性模量较低，在一般情况下收缩和徐变也较大。轻骨料混凝土应用于工业与民用建筑及其他工程，可减轻结构自重、节约材料用量、提高构件运输和吊装效率、减少地基荷载及改善建筑物功能等。轻骨料混凝土按其在建筑工程中的用途不同，分为保温轻骨料混凝土、结构保温轻骨料混凝土和结构轻骨料混凝土。此外，轻骨料混凝土还可以用作耐热混凝土，代替窑炉内衬。2.技术指标（1）轻骨料（陶粒）性能：粗骨料的级配和最大粒径：粉煤灰陶粒最大粒径为20mm；天然轻骨料为40mm；其他陶粒为30mm。不同用途的轻骨料混凝土对骨料级配的要求如表2.4。不同用途的轻骨料的级配表2.4用途筛孔尺寸/mm最大粒径51015202530保温及结构保温用不小于900〜70不大于10不宜大于30结构用不小于9030〜70―不大于10――不宜大于20注：1.不允许含有超过最大粒径2倍的颗粒；1采用自然级配时，其空隙率不大于507。（2）制备技术匀质性控制技术是制备泵送轻骨料混凝土的关键，通过控制最大粗骨料粒径，提高水泥浆体黏度，大掺量粉煤灰可有效提高轻骨料混凝土的均质性，可配制出性能优良的大流态轻骨料混凝土。（3）泵送技术精彩文档 实用标准文案轻骨料混凝土易分层离析，坍落度损失快以及轻骨料在压力作用下会吸收混凝土中的水分而导致堵泵等问题。因此，1）优选轻骨料是配制良好可泵性轻骨料混凝土的重要环节，2）在满足强度要求的前提下，大量掺入粉煤灰，以增大胶凝材料用量，增加混凝土拌合物的黏聚性，改善混凝土拌合物流动性和保水性，并能一定程度防止轻骨料上浮；3）选择合适的混凝土外加剂；4）混凝土搅拌前，宜将骨料浸湿。3.适用范围轻骨料混凝土利用其保温、减轻结构自重等特点，适用于桥梁、高层建筑、大跨度结构等工程。4.已应用的典型工程武汉天河机场新航站楼、武汉世茂锦绣长江2号楼、济南邮电大厦实验楼。2.5纤维混凝土纤维混凝土是指掺加短钢纤维或合成纤维作为增强材料的混凝土，钢纤维的掺入能显著提高混凝土的抗拉强度、抗弯强度、抗疲劳特性及耐久性；合成纤维的掺入可提高混凝土的韧性，特别是可以阻断混凝土内部毛细管通道，因而减少混凝土暴露面的水分蒸发，大大减少混凝土塑性裂缝和干缩裂缝。1.主要技术内容（1）原材料1）水泥：钢纤维混凝土应采用普通硅酸盐水泥和硅酸盐水泥；合成纤维混凝土优先采用普通硅酸盐水泥和硅酸盐水泥，根据工程需要，可选择其他品种水泥。2）骨料：钢纤维混凝土不得使用海砂，粗骨料最大粒径不宜大于钢纤维长度的2/3；喷射钢纤维混凝土的骨料最大粒径不宜大于10mm。3）纤维：纤维的长度、长径比、表面性状、截面性能和力学性能等应符合国家有关标准的规定，并根据工程特点和制备混凝土的性能选择不同的纤维。（2）配合比纤维混凝土的配合比设计应注意以下几点：1）钢纤维混凝土中的纤维体积率不宜小于0.35%，当采用抗拉强度不低于1000MPa的高强异形钢纤维时，钢纤维体积率不宜小于0.25%；各类工程钢纤维混凝土的钢纤维体积率选择范围应参照有关标准。控制混凝土早期收缩裂缝的合成纤维体积率宜为0.06%～0.12%。2）纤维混凝土的最大胶凝材料用量不宜超过550kg/m3；喷射钢纤维混凝土的胶凝材料用量不宜小于380kg/m3。（3）混凝土制备纤维混凝土的搅拌应采用强制式搅拌机；宜先将纤维与水泥、矿物掺合料和粗细骨料投人搅拌机干拌60〜90s，而后再加水和外加剂搅拌120〜180s，纤维体积率较高或强度等级不低于C50的纤维混凝土宜取搅拌时间范围上限。当混凝土中钢纤维体积率超过1.5%或合成纤维体积率超过0.2%时，宜延长搅拌时间。2.主要技术指标（1）纤维要选择合适的摻量，合成纤维会使混凝土强度降低，在同时满足抗裂性能和力学性能的前提下确定掺量，一般体积率不超过0.12%。精彩文档 实用标准文案（2）钢纤维或合成纤维掺量过多时，都会使坍落度损失增加，选择合适的掺量和调整配合比，使纤维的掺入对混凝土工作性不产生负面的影响。（3）纤维混凝土的轴心抗压强度、受压和受拉弹性模量、剪变模量、泊松比、线膨胀系数以及合成纤维轴心抗拉强度标准值和设计值可按《混凝土结构设计规范》GB50010的规定采用。纤维体积率大于0.15%的合成纤维混凝土的上述指标应经试验确定。3.适用范围适用于对抗裂、抗渗、抗冲击和耐磨有较高要求的工程。4.已应用的典型工程常州大酒店地下车库工程、湖北巴东长江大桥桥面、广州白云国际机场、江苏宜兴水利大坝混凝土等。2.6混凝土裂缝控制技术混凝土裂缝控制与结构设计、材料选择、施工工艺等多个环节相关，其中选择抗裂性较好的混凝土是控制裂缝的重要途径。本技术主要是从混凝土材料角度出发，通过原材料选择、配比设计、试验比选等选择抗裂性较好的混凝土，并提及施工中需采取的一些技术措施等。1.主要技术内容（1）原材料要求1）水泥必须采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥，水泥比表面积宜小于350m2/kg；水泥碱含量应小于0.6%。水泥中不得掺加窑灰。水泥的进场温度不宜高于60℃；不应使用温度大于60℃的水泥拌制混凝土。2）应采用二级或多级级配粗骨料，粗骨料的堆积密度宜大于1500kg/m3，紧密密度的空隙率宜小于40%。骨料不宜直接露天堆放、暴晒，宜分级堆放，堆场上方宜设罩棚。高温季节，骨料使用温度不宜大于28℃。3）应采用聚羧酸系高性能减水剂，并根据不同季节、不同施工工艺分别选用标准型、缓凝型或防冻型产品。高性能减水剂引入混凝土中的碱含量（以Na2O+0.658K2O计）应小于0.03kg/m3；引入混凝土中的氯离子含量应小于0.02kg/m3；引入混凝土中的硫酸盐含量（以Na2SO4计）应小于0.2kg/m3。4）采用的粉煤灰矿物掺合料，应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的规定。粉煤灰的级别不应低于Ⅱ级，且粉煤灰的需水量比应不大于100%，烧失量应小于5%。严禁采用。类粉煤灰和Ⅱ级以下级别的粉煤灰。5）采用的矿渣粉矿物摻合料，应符合《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046的规定。矿渣粉的比表面积应小于450m2/kg，流动度比应大于95%，28d活性指数不宜小于95%。（2）配合比要求1）混凝土配合比应根据原材料品质、混凝土强度等级、混凝土耐久性以及施工工艺对工作性的要求，通过计算、试配、调整等步骤选定。2）混凝土最小胶凝材料用量不应低于300kg/m3，其中最低水泥用量不应低于220kg/m3配制防水混凝土时最低水泥用量不宜低于260kg/m3。混凝土最大水胶比不应大于0.45。精彩文档 实用标准文案3）单独采用粉煤灰作为掺合料时，硅酸盐水泥混凝土中粉煤灰渗量不应超过胶凝材料总量的35%，普通硅酸盐水泥混凝土中粉煤灰掺量不应超过胶凝材料总量的30%。预应力混凝土中粉煤灰掺量不得超过胶凝材料总量的25%。4）采用矿渣粉作为掺合料时，应采用矿渣粉和粉煤灰复合技术。混凝土中掺合料总量不应超过胶凝材料总量的50%，矿渣粉掺量不得大于掺合料总量的50%。5）配制的混凝土除满足抗压强度、抗渗等级等常规设计指标歪，还应考虑满足抗裂性指标要求。有条件时，使用温度一应力试验机进行抗裂混凝土配合比的优选。（3）施工要求1）大体积混凝土施工前，宜对施工阶段混凝土浇筑体的温度、温度应力及收缩应力进行计算，确定施工阶段混凝土浇筑体的温升峰值，里表温差及降温速率的控制指标，制定相应的温控的技术措施。一般情况下，温控指标宜不大于下列数值：混凝土浇筑体在入模温度基础上的温升值为40℃；混凝土浇筑体的里表温差〔不含混凝土收缩的当量温度）为25℃；混凝土浇筑体的降温速率为2.0℃/d；混凝土浇筑体表面与大气温差为20℃。2）超长大体积混凝土施工，应按设计要求留置变形缝，当设计无规定时，宜采用下列方法：后浇带施工：后浇带的设置和施工应符合现行国家有关规范的规定；跳仓法施工：底板分段长度不宜大于40m，侧墙和顶板分段长度不宜大于16m。跳仓间隔施工的时间不宜小于7d，跳仓接缝处按施工缝的要求设置和处理。3）在高温季节浇筑混凝土时，混凝土入模温度应小于30℃，应避免模板和新浇筑的混凝土直接受阳光照射。混凝土入模前模板和钢筋的温度以及附近的局部气温均不应超过40℃。混凝土成型后应及时覆盖，并应尽可能避开炎热的白天浇筑混凝土。4）在相对湿度较小、风速较大的环境下浇筑混凝土时，应采取适当挡风措施，防止混凝土失水过快，此时应避免浇筑有较大暴露面积的构件。雨期施工时，必须有防雨措施。5）混凝土养护期间应注意采取保温措施，防止混凝土表面温度受环境因素影响（如暴晒、气温骤降等）而发生剧烈变化。养护期间混凝土浇筑体的里表温度不宜超过25℃、混凝土浇筑体表面与大气温差不宜超过20℃。大体积混凝土施工前应制定严格的养护方案，控制混凝土内外温差满足设计要求。6）混凝土的拆模时间除需考虑拆模时的混凝土强度外，还应考虑到拆模时的混凝土温度不能过高，以免混凝土接触空气时降温过快而开裂，更不能在此时浇凉水养护。混凝土内部开始降温以前以及混凝土内部温度最高时不得拆模。一般情况下，结构或构件混凝土的里表温差大于25℃、混凝土表面与大气温差大于20℃时不宜拆模。大风或气温急剧变化时不宜拆模。在炎热和大风干燥季节，应采取逐段拆模、边拆边盖的拆模工艺。2.技术指标工作性、强度、耐久性等满足设计要求，抗裂性与所使用的试验方法有很大关系，主要有以下方法：（1）圆环抗裂试验见《混凝土结构耐久性设计与施工指南》CCES01附录入1。精彩文档 实用标准文案（2）平板法见《混凝土结构耐久性设计与施工指南》CCES01附录人2。（3）平板诱导试验见《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082规定的方法9：早期抗裂试验。3.适用范围适用于各种混凝土结构工程，如工业与民用建筑、隧道、码头、桥梁及高层、超高层混凝土结构等。4.已应用的典型工程北京地铁、天津地铁、中央电视台新办公楼、红沿河核电站安全壳、润扬长江大桥等。2.7超高泵送混凝土技术超高泵送混凝土技术一般是指泵送高度超过200m的现代混凝土泵送技术，近年来，随着经济和社会发展，泵送高度超过300m的建筑工程越来越多，因而超高泵送混凝土技术巳成为超高层建筑施工中的关键技术之一。超高泵送混凝土技术是一项综合技术，包含混凝土制备技术、泵送参数计算、泵送机械选定与调试、泵管布设和过程控制等内容。1.主要技术内容.混凝土制备与性能要求（1）原材料的选择应选择C2S含量高的水泥，对于提高混凝土的流动性和减少塌落度损失有显著的效果；粗骨料宜采用连续级配，应控制针片状含量，而且要考虑最大粒径与泵送管管径之比；细骨料选用中砂，细砂会使混凝土变得干涩，而粗砂容易使混凝土离析；采用性能优良的矿物掺合料，如矿粉、硅粉和一级粉煤灰等，可使混凝土获得良好的工作性；外加剂应优先选用减水率高、保塑时间长的聚羧酸型泵送剂，泵送剂应与水泥和掺合料有良好的相容性。（2）混凝土的制备通过优化设计和工艺措施，使制备的混凝土具有较好的和易性，流动性高，虽黏度较小，但无离析泌水现象，因而有较小的流动阻力，易于泵送。（3）泵送设备的选择和泵管的布设泵送设备的选定应参照《混凝土泵送施工技术规程》JGJ/T10中规定的技术条件来进行，首先要进行泵送参数的验算，包括混凝土输送泵的型号和泵送能力，水平管压力损失、垂直管压力损失、特殊管的压力损失和泵送效率等。（4）泵送施工的过程控制混凝土的性能是能否顺利泵送的第一关，应对到场的混凝土进行塌落度、扩展度和含气量的检测，如出现不正常情况，及时采取应对措施；泵送过程中，要实时检查泵车的压力变化、泵管有无漏水、漏浆情况，连接件的状况等，发现问题及时处理。2.技术指标（1）混凝土拌合物的工作性良好，无离析泌水，坍落度一般在180〜200mm，泵送高度超过300m的，塌落度宜＞240mm，扩展度＞600mm，倒锥法混凝土下落时间＜15s。（2）硬化混凝土物理力学性能符合设计要求。精彩文档 实用标准文案（3）混凝土的输送排量、输送压力和泵管的布设要依据准确的计算，并制定详细的实施方案，并进行模拟高程泵送试验。3.适用范围超高泵送混凝土适用于泵送高度大于200m的各种超高层建筑。4.已应用的典型工程上海金茂大厦，泵送高度381.5m，一次泵送174m3；北京中国国际贸易中心三期人阶段工程，一次泵送高度330m；上海环球金融中心，C60混凝土泵送高度289.55m，C50混凝土泵送高度为344.3M，C40混凝土泵送高度为492m；广州珠江新城西塔工程，C80混凝土泵送高度为410m，C90混凝土泵送高度为167m。2.8预制混凝土装配整体式结构施工技术1.主要技术内容预制混凝土装配整体式结构施工，指采用工业化生产方式，将工厂生产的主体构配件（梁、板、柱、墙以及楼梯、阳台等）运到现场，使用起重机械将构配件吊装到设计指定的位置，再用预留插筋孔压力注浆、键槽后浇混凝土或后浇叠合层混凝土等方式将构配件及节点连成整体的施工方法。具有建造速度快、质量易于控制、节省材料、降低工程造价、构件外观质量好、耐久性好以及减少现场湿作业，低碳环保等诸多优点。尤其预应力叠合梁、叠合板组成的楼盖结构，更具有承载力大、整体性好、抗裂度高、减少构件截面、减轻结构自重和节省钢筋等特点，完全符合“四节一环保”的绿色施工标准。其主要结构形式有：预制预应力混凝土装配整体式框架结构；预制预应力混凝土装配整体式剪力墙结构；预制预应力混凝土叠合梁、板、楼盖结构；预制钢筋混凝土框架结构；预制钢筋混凝土剪力墙结构等。2.技术指标安装施工及质量验收应符合《混凝土结构工程施工质量验收规范》GB50204、《钢筋混凝土装配整体式框架节点与连接设计规程》CECS43、《预制预应力混凝土装配整体式框架技术规程》JGJ224、《预制预应力混凝土装配整体式框架结构梁柱节点键槽式施工工法》（国家一级工法）的相关规定。3.适用范围各种结构类型的适用范围按照相应的标准、规程执行，其中：预制预应力混凝土装配整体式框架结构主要应用于抗震设防烈度7度及以下地区一般工业与民用建筑；预制预应力混凝土叠合板可用于抗震设防烈度不超过8度的一般工业与民用建筑楼盖和屋盖。4.已应用的典型工程南京审计学院国际学术交流中心、南京金盛国际家居广场、苏州万科金域缇香住宅小区、哈尔滨香坊区洛克小镇小高层住宅等。3钢筋及预应力技术3.1高强钢筋应用技术1.主要技术内容高强钢筋是指现行国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2中规定的屈服强度为400MPa和500MPa级的普通热轧带肋钢筋（HRB）和细晶粒热轧带肋钢筋（HRBF）。普通热轧钢筋（HRB）多采用V、Nb精彩文档 实用标准文案或Ti等微合金化工艺进行生产，其工艺成熟、产品质量稳定，钢筋综合性能好。细晶粒热轧钢筋（HRBF）通过控轧和控冷工艺获得超细组织，从而在不增加合金含量的基础上提高钢材的性能，细晶粒热轧钢筋焊接工艺要求高于普通热轧钢筋，应用中应予以注意。经过多年的技术研究、产品开发和市场推广，目前400MPa级钢筋已得到一定应用，500MPa级钢筋开始应用。高强钢筋应用技术主要有设计应用技术、钢筋代换技术、钢筋加工及连接锚固技术等。2.技术指标400MPa和500MPa级钢筋的技术指标应符合现行国家标准《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2的规定，设计及施工应用指标应符合《混凝土结构设计规范》GB50010、《混凝土结构工程施工质量验收规范》GB50204、《混凝土结构工程施工规范》（新编）及其他相关标准。钢筋直径为6〜50mm，400MPa级钢筋的屈服强度标准值为400N/mm2，抗拉强度标准值为540N/mm2，拉压强度设计值为360N/mm2；500MPa级钢筋的屈服强度标准值为500N/mm2，抗拉强度标准值为630N/mm2，拉压强度设计值为435N/mm2；对有抗震设防要求的结构，建议采用带后缀“E”的抗震钢筋。3.适用范围400MPa、500MPa级钢筋可应用于非抗震和抗震设防地区的民用与工业建筑和一般构筑物，可用作钢筋混凝土结构构件的纵向受力钢筋和预应力混凝土构件的非预应力钢筋以及用作箍筋和构造钢筋等，相应结构梁板墙的混凝土强度等级不宜低于C25，柱不宜低于C30。4.已应用的典型工程400MPa级钢筋在国内高层建筑、大型公共建筑、工业厂房、水电工程、桥梁工程以及构筑物等得到大量应用。比较典型的工程有：长江三峡水利枢纽工程、北京奥运工程、上海世博工程、苏通长江公路大桥等。500MPa级钢筋用于河南郑州华林都是家园、河北建设服务中心。京津城际铁路无渣轨道板等多项工程。3.2钢筋焊接网应用技术1.主要技术内容钢筋焊接网是一种在工厂用专门的焊网机焊接成型的网状钢筋制品。纵、横向钢筋分别以一定间距相互垂直排列，全部交叉点均用电阻点焊，采用多头点焊机用计算机自动控制生产，焊接前后钢筋的力学性能几乎没有变化。目前主要采用CRB550级冷轧带肋钢筋和HRB400级热轧钢筋制作焊接网，焊接网工程应用较多、技术成熟。主要包括钢筋调直切断技术、钢筋网制作配送技术、布网设计及施工安装技术等。采用焊接网可显著提高钢筋工程质量，大量降低现场钢筋安装工时，缩短工期，适当节省钢材，具有较好的综合经济效益，特别适用于大面积混凝土工程。2.技术指标钢筋焊接网技术指标应符合《钢筋混凝土用钢筋焊接网》GB/T1499.3和《钢筋焊接网混凝土结构技术规程》JGJ114的规定。冷轧带肋钢筋的直径宜采用5～12mm，强度标准值为550N/mm2；热轧钢筋的直径宜为6〜16mm，屈服强度标准值为400N/mm2。焊接网制作方向的钢筋间距宜为100、150、200mm，与制作方向垂直的钢筋间距宜为100～400mm，焊接网的最大长度不宜超过12m，最大宽度不宜超过3.3精彩文档 实用标准文案m。焊点抗剪力不应小于试件受拉钢筋规定屈服力值的0.3倍。3.适用范围冷轧带肋钢筋焊接网广泛适用于现浇钢筋混凝土结构和预制构件的配筋，特别适用于房屋的楼板、屋面板、地坪、墙体、梁柱箍筋笼以及桥梁的桥面铺装和桥墩防裂网。高速铁路中的双块式轨枕配筋、轨道板底座及箱梁顶面铺装层配筋。此外可用于隧洞衬砌、输水管道、海港码头、桩等的配筋。HRB400级钢筋焊接网由于钢筋延性较好，除用于一般钢筋混凝土板类结构外，更适于抗震设防要求较高的构件（如剪力墙底部加强区）配筋。4.已应用的典型工程国内应用焊接网的各类工程数量较多，应用较多地区为珠江三角洲、长江下游（含上海）和京津等地。如北京百荣世贸商城、深圳巿巿民中心工程等。3.3大直径钢筋直螺纹连接技术1.主要技术内容钢筋直螺纹连接技术是指在热轧带肋钢筋的端部制作出直螺纹，利用带内螺纹的连接套筒对接钢筋，达到传递钢筋拉力和压力的一种钢筋机械连接技术。目前主要采用滚轧直螺纹连接和镦粗直螺纹连接方式。技术的主要内容是钢筋端部的螺纹制作技术、钢筋连接套筒生产控制技术、钢筋接头现场安装技术。2.技术指标钢筋连接工程中，机械连接接头的性能应符合《钢筋机械连接通用技术规程》JGJ107的规定，其中接头试件的抗拉强度应符合该标准中表3.0.5的规定接头的抗拉强度接头等级Ⅰ级Ⅱ级Ⅲ级抗拉强度断于钢筋断于接头注：——接头试件实际抗拉强度；——钢筋抗拉强度标准值；——钢筋屈服强度标准值。接头试件的变形性能应符合该标准中表3.0.7的规定。3.适用范围钢筋直螺纹机械连接技术可广泛应用于HRB335、HRB400和500MPa级钢筋的连接，用于抗震和非抗震设防的各类土木工程结构物、构筑物。不同等级的钢筋接头应用于结构的不同部位，接头的应用应符合《钢筋机械连接通用技术规程》JGJ107的规定。4.已应用的典型工程苏通长江大桥、杭州湾跨海大桥、北京地铁、上海地铁、首都博物馆新馆、国家游泳中心、国家体育馆、国家大剧院、首都机场T3航站楼等工程。3.4无粘结预应力技术1.主要技术内容精彩文档 实用标准文案无粘结预应力筋由单根钢绞线涂抹建筑油脂外包塑料套管组成，它可像普通钢筋一样配置于混凝土结构内，待混凝土硬化达到一定强度后，通过张拉预应力筋并采用专用锚具将张拉力永久锚固在结构中。其技术内容主要包括材料及设计技术、预应力筋安装及单根钢绞线张拉锚固技术、锚头保护技术等，详细内容请见《无粘结预应力混凝土结构技术规程》JGJ92。2.技术指标无粘结预应力技术用于混凝土楼盖结构可用较小的结构高度跨越大跨度，对平板结构适用跨度为7～12m，高跨比为1/40～1/50；对密肋楼盖或扁梁楼盖适用跨度为8～18m，高跨比为1/20～1/28。在高层或超高层楼盖建筑中采用该技术可在保证净空的条件下显著降低层高，从而降低总建筑高度，节省材料和造价；在多层大面积楼盖中采用该技术可提高结构性能、简化梁板施工工艺、加快施工速度、降低建筑造价。施工工艺：安装梁或楼板模板→放线→下部非预应力钢筋铺放、绑扎→铺放暗管、预埋件→安装无粘结筋张拉端模板（包括打眼、钉焊预埋承压板、螺旋筋、穴模及各部位马凳筋等）→铺放无粘结筋→修补破损的护套→上部非预应力钢筋铺放、绑扎→自检无粘结筋的矢高、位置及端部状况→隐蔽工程检查验收→浇筑混凝土→混凝土养护→松动穴模、拆除侧模→张拉准备→混凝土强度试验→张拉无粘结筋→切除超长的无粘结筋→安放封端罩、端部封闭。3.适用范围可用于多、高层房屋建筑的楼盖结构、基础底板、地下室墙板等，以抵抗大跨度或超长度混凝土结构在荷载、温度或收缩等效应下产生的裂缝，提高结构、构件的性能，降低造价。也可用于筒仓、水池等承受拉应力的特种工程结构。4.已应用的典型工程首都国际机场、北京百荣世贸商城、上海浦东国际机场、广州花都机场等多座航站楼，国家体育场、浙江黄龙体育中心等各类建筑和特种工程。3.5有粘结预应力技术1.主要技术内容有粘结预应力技术采用在结构或构件中预留孔道，待混凝土硬化达到一定强度后，穿人预应力筋，通过张拉预应力筋并采用专用锚具将张拉力锚固在结构中，然后在孔道中灌入水泥浆。其技术内容主要包括材料及设计技术、成孔技术、穿束技术、大吨位张拉锚固技术、锚头保护及灌浆技术等。2.技术指标扁管有粘结预应力技术用于平板混凝土楼盖结构，适用跨度为8～15m，高跨比为1/40～1/50；圆管有粘结预应力技术用于单向或双向框架梁结构，适用跨度为12～40m，高跨比为1/18～1/25。在高层楼盖建筑中采用扁管技术可在保证净空的条件下显著降低层高，从而降低总建筑高度，节省材料和造价；在多层、大面积框架结构中采用有粘结技术可提高结构性能、节省钢筋和混凝土材料，降低建筑造价。精彩文档 实用标准文案张拉机预应力筋清理孔道浇筑混凝土抽管穿筋孔道灌浆起吊运输埋管制孔安装钢筋骨架、支模安装底膜养护、拆模预应力筋制作张拉机具标定灌浆机具准备张拉机具标定压缩混凝土试块压水泥浆试块制作混凝土试块施工工艺：注：对于块体拼装构件，还应增加块体验收、拼装、立缝灌浆和连接板焊接等工序。3.适用范围该技术可用于多、高层房屋建筑的楼板、转换层和框架结构等，以抵抗大跨度或重荷载在混凝土结构中产生的效应，提高结构、构件的性能，降低造价。该技术可用于电视塔、核电站安全壳、水泥仓等特种工程结构。该技术还广泛用于各类大跨度混凝土桥梁结构。4.已应用的典型工程首都国际机场T3航站楼，上海虹桥交通枢纽；唐山会展、深圳会展等大量会展建筑楼盖；秦山、田湾、岭澳二期核电站安全壳。3.6索结构预应力施工技术1.主要技术内容精彩文档 实用标准文案以索作为主要结构受力构件而形成的结构称为索结构，索结构可分为索桁架、索网、索穹顶、张弦梁、悬吊索和斜拉索等，索结构一般通过张拉或下压建立预应力。其主要技术包括拉索材料及制作技术、拉索节点及锚固技术、拉索安装及张拉技术、拉索防护及维护技术等。2.技术指标拉索采用高强度材料制作，作为主要受力构件，其索体性能应符合《建筑工程用索》（新编）和《桥梁缆索用热镀锌钢丝》GB/T17101、《预应力混凝土用钢绞线》GB/T5224、《重要用途钢丝绳》GB8918等相关标准。拉索采用的锚固装置应满足《预应力筋用锚具、夹具和连接器》GB/T14370及相关钢材料标准。拉索的静载破断荷载一般不小于索体标准破断荷载的95%，破断延伸率不小于2%，拉索的使用应力一般在0.4〜0.5标准强度。当有疲劳要求时，拉索应按规定进行疲劳试验。3.适用范围可用于大跨度建筑工程的屋面结构、楼面结构等，可以单独用索形成结构，也可以与网架结构、桁架结构、钢结构或混凝土结构组合形成杂交结构，以实现大跨度，并提高结构、构件的性能，降低造价。该技术还可广泛用于各类大跨度桥梁结构和特种工程结构。4.已应用的典型工程国家体育馆屋盖、济南奥体中心体育馆屋盖、常州体育中心屋盖、北京工业大学羽毛球馆屋盖；河南省体育中心游泳跳水馆、北京安福大厦等。3.7建筑用成型钢筋制品加工与配送1.主要技术内容建筑用成型钢筋制品加工与配送是指在固定的加工厂，利用盘条或直条钢筋经过一定的加工工艺程序，由专业的机械设备制成钢筋制品供应给项目工程。钢筋专业化加工与配送技术主要包括：（1）钢筋制品加工前的优化套裁、任务分解与管理。（2）线材专业化加工——钢筋强化加工，带肋钢筋的开卷矫直，箍筋加工成型等。（3）棒材专业化加工——定尺切断，弯曲成型，钢筋直螺纹加工成型等。（4）钢筋组件专业化加工——钢筋焊接网，钢筋笼，梁，柱等。（5）钢筋制品的科学管理、优化配送。钢筋专业化加工主要由经过专门设计、配置的钢筋专用加工机械完成。主要有钢筋冷拉机、钢筋冷拔机、冷轧带肋钢筋成型机、钢筋冷轧扭机、钢筋调直切断机、钢筋切断机、钢筋弯曲机、钢筋弯箍机、钢筋网成型机、钢筋笼成型机、钢筋连接接头加工机械及其他辅助设备。2.技术优势及特点该项技术的最大优势是坚持以人为本，减轻劳动者作业强度，提高作业效率，提高钢筋加工制品质量，减小材料损耗，降低能耗和排放，降低工程施工成本，提高施工企业核心竞争能力，满足绿色建筑施工的发展要求。其技术特点是：（1）作业效率高，可满足大规模工程建设中钢筋加工的需求。（2）走钢筋加工专业化、工厂化之路，可实现施工现场钢筋装配作业。（3）降低施工成本、提高工程质量。精彩文档 实用标准文案（4）节省资源、保护环境。（5）转变钢筋工程施工管理模式，与国际接轨，走专业化施工分包道路。3.适用范围钢筋机械、钢筋加工工艺的发展是和建筑结构、施工技术的发展相辅相成的，我国钢筋制品加工成型与配送已经开始起步，最终将和预拌混凝土行业一样实现商品化。该项技术广泛适用于各种混凝土结构的钢筋工程加工、施工，特别适用于大型工程的现场钢筋加工，适用于集中加工短途配送的钢筋专业加工。4.已应用的典型工程建筑用成型钢筋制品加工与配送成套技术已通过专业公司推广应用于多项大型工程。在秦山、田湾、岭澳等核电站大量应用。图3.8带锚固板钢筋的受力机理示意图3.8钢筋机械锚固技术1.主要技术内容钢筋的锚固是混凝土结构工程中的一项基本技术。钢筋机械锚固技术为混凝土结构中的钢筋锚固提供了一种全新的机械锚固方法，将螺帽与垫板合二为一的锚固板通过直螺纹连接方式与钢筋端部相连形成钢筋机械锚固装置。其作用机理为：钢筋的锚固力由钢筋与混凝土之间的粘结力和锚固板的局部承压力共同承担（原理见图3.8）或全部由锚固板承担。2.技术指标该技术相比传统的钢筋机械锚固技术，在混凝土结构中应用钢筋锚固板，可减少钢筋锚固长度40%以上，节约锚固钢筋40%以上；在框架节点中应用钢筋锚固板，可节约锚固用钢材60%以上；锚固板与钢筋端部通过螺纹连接，安装快捷，质量及性能易于保证；锚固板具有锚固刚度大、锚固性能好、方便施工等优点，有利于商品化供应；几种新型的混凝土框架顶层端节点与中间层端节点钢筋机械锚固的构造形式，可大大简化钢筋工程的现场施工，避免了钢筋密集拥堵，绑扎困难的问题，并可改善节点受力性能和提高混凝土浇筑质量。3.适用范围该技术适用于混凝土结构中热轧带肋钢筋的机械锚固，主要适用范围有：用钢筋锚固板代替传统弯筋，可用于框架结构梁柱节点；代替传统弯筋和箍筋，用于简支梁支座；用于桥梁、水工结构、地铁、隧道、核电站等混凝土结构工程的钢筋锚固；用作钢筋锚杆（或拉杆）的紧固件等。4.已应用的典型工程钢筋机械锚固技术在核电工程、水利水电、房屋建筑等领域得到较为广泛地应用。如：浙江三门人AP1000核电站、秦山核电二期扩建、方家山核电站等；溪洛渡水电站；深圳万科第五园工程、怀来建设局综合楼等。4模板及脚手架技术精彩文档 实用标准文案4.1清水混凝土模板技术清水混凝土模板是按照清水混凝土技术要求进行设计加工，满足清水混凝土质量要求和表面装饰效果的模板。1.主要技术内容（1）清水混凝土模板特点1）清水混凝土工程是直接利用混凝土成型后的自然质感作为饰面效果的混凝土工程，分为普通清水混凝土、饰面清水混凝土和装饰清水混凝土。清水混凝土表面质量的最终效果主要取决于清水混凝土模板的设计、加工、安装和节点细部处理。2）模板表面的特征：平整度、光洁度、拼缝、孔眼、线条、装饰图案及各种污染物均拓印到混凝土表面上。因此，根据清水混凝土的饰面要求和质量要求，清水混凝土模板更重视模板选型、模板分块、面板分割、对拉螺栓的排列和模板表面平整度。（2）清水混凝土模板设计1）模板设计前应对清水混凝土工程进行全面深化设计，妥善解决好对饰面效果产生影响的关键问题如：明缝、蝉缝、对拉螺栓孔眼、施工缝的处理、后浇带的处理等。2）模板体系选择：选取能够满足清水混凝土外观质量要求的模板体系，具有足够的强度、刚度和稳定性；模板体系要求拼缝严密、规格尺寸准确、便于组装和拆除，能确保周转使用次数要求。3）模板分块原则：在起重荷载允许的范围内，根据蝉缝、明缝分布设计分块，同时兼顾分块的定型化、整体化、模数化、通用化。4）面板分割原则：应按照模板蝉缝和明缝位置分割，必须保证蝉缝和明缝水平交圈、竖向垂直。5）对拉螺栓孔眼排布：应达到规律性和对称性的装饰效果，同时还应满足受力要求。6）节点处理：根据工程设计要求和工程特点合理设计模板节点。（3）清水混凝土模板施工特点模板安装时遵循先内侧、后外侧，先横墙、后纵墙，先角模后墙模的原则。吊装时注意对面板保护，保证明缝、禅缝的垂直度及交圈。模板配件紧固要用力均匀，保证相邻模板配件受力大小一致，避免模板产生不均匀变形。2.技术指标（1）门饰面清水混凝土模板表面平整度：2mm。（2）普通清水混凝土模板表面平整度：3mm。（3）饰面清水混凝土模板相邻面板拼缝高低差：≤0.5mm。（4）相邻面板拼缝间隙：≤0.8mm。（5）饰面清水混凝土模板安装截面尺寸：±3mm。（6）饰面清水混凝土模板安装垂直度（层高不大于5m）：3mm。3.适用范围体育场馆、候机楼、车站、码头、剧场、展览馆、写字楼、住宅楼、科研楼、学校等，桥梁、筒仓、高耸构筑物等。4.已应用的典型工程精彩文档 实用标准文案北京联想研发中心、北京华贸中心、郑州国际会展中心、西安浐灞生态行政中心、山东博物馆、锦州国际会展中心、广州亚运城综合体育馆等。4.2钢（铝）框胶合板模板技术1.主要技术内容钢（铝）框胶合板模板是一种模数化、定型化的模板，具有重量轻、通用性强、模板刚度好、板面平整、技术配套、配件齐全的特点，模板面板周转使用次数30〜50次，钢（铝）框骨架周转使用次数100〜150次，每次摊销费用少，经济技术效果显著。（1）钢（铝）框胶合板模板设计1）钢（铝）框胶合板模板由标准模板、调节模板、阴角模、阳角模、斜撑、挑架、对拉螺栓、模板夹具、吊钩等组成。2）钢框胶合板模板分为实腹和空腹两种，以特制钢边框型材和竖肋、横肋、水平背楞焊接成骨架，嵌入12〜18mm厚双面覆膜木胶合板，以拉铆钉或螺钉连接紧固。面板厚12〜15mm，用于梁、板结构支模；面板厚15〜18mm，用于墙、柱结构支模。详见《钢框胶合板模板技术规程》JGJ963）铝框胶合板模板：以空腹铝边框和矩形铝型材焊接成骨架，嵌入15〜18m厚双面覆膜木胶合板，以拉铆钉连接紧固，模板厚120mm，模板之间用夹具或螺栓连接成大模板。铝框胶合板模板也分为重型和轻型两种，其中重型铝框胶合板模板用于墙、柱；轻型铝框胶合板模板用于梁、板。（2）钢（铝）框胶合板模板施工1）根据工程结构设计图，分别对墙、梁、板进行配模设计，编制模板工程专项施工方案。2）对模板和支架的刚度、强度和稳定性进行验算。3）计算所需的模板规格与数量。4）制定确保模板工程质量和安全施工等有关措施。5）制定支模和拆模工艺流程。6）对面积较大的工程，划分模板施工流水段。1.技术指标（1）模板面板：应采用酚醛覆膜竹（木）胶合板，表面平整。（2）模板面板厚度：12mm、15mm、18mm。（3）模板厚度：实腹钢框胶合板模板55〜120mm，空腹钢框胶合板模板120mm，铝框胶合板模板120mm。（4）标准模板尺寸：600mm×2400mm、600mm×18000mm、600mm×1200mm、900mm×2400mm、900mm×I800mm、900mm×1200mm、1200mm×2400mm。3.适用范围可适用于各类型的公共建筑、工业与民用建筑的墙、柱、梁板以及桥墩等。4.已应用的典型工程北京成中大厦、中国人民大学仁达科教中心、国家体育场（鸟巢）、上海杨浦大桥桥墩、贵阳花果园立交桥桥墩、武汉阳逻电厂主厂房等。精彩文档 实用标准文案4.3塑料模板技术1.主要技术内容塑料模板是以聚丙烯等硬质塑料为基材，加入玻璃纤维、剑麻纤维、防老化助剂等增强材料，经过复合层压等工艺制成的一种工程塑料，可锯、可钉、可刨、可焊接、可修复，其板材镶于钢框内或钉在木框上，所制成的塑料模板能代替木模板、钢模板使用，既环保节能，又能保证质量，施工操作简单，节约成本，减轻工人劳动强度，减少钢材、木材用量，此材料最后还能回收利用。塑料模板表面光滑、易于脱模、重量轻、耐腐蚀性好，模板周转次数多、可回收利用，对资源浪费小，有利于环境保护，符合国家节能环保要求。（1）塑料模板设计技术1）塑料模板的钢框可采用80×80×8角钢做边肋、8号槽钢做竖肋、5号槽钢做横肋焊接而成。塑料板材镶于钢框内，采用螺栓连接或拉铆连接。钢框与钢框之间采用销板、U形卡或专用卡具连接。2）塑料模板的边框尺寸可根据板材设计为1200mm×3000mm、1200mm×2400mm、600mm×3000mm、600mm×2400mm、600mm×1800mm等，另配有调节模板、阴角模、阳角模、斜撑、挑架、对拉螺栓和模板夹具等。3）塑料模板的木框可采用100mm×100mm木方做边肋、50mm×100mm木方做竖肋、2根10号槽钢做背楞。塑料板材同木框采用钉钉方式连接。4）当塑料模板用于水平结构支模时，支撑架上的纵梁采用100mm×100mm木方、横梁采用50mm×100mm木方。（2）塑料模板施工技术1）根据工程结构设计图，分别对墙、柱、梁、板进行配模设计，计算所需的塑料模板和配件的规格与数量。2）编制模板工程专项施工方案。3）对模板和支架的刚度、强度和稳定性进行验算。4）制定确保模板工程质量、施工安全和塑料模板管理等有关措施。5）制定支模和拆模工艺流程。2.技术指标以天然纤维增强再生塑料复合板为例：（1）门静曲强度：≥33MPa；（2）弯曲弹性模量：纵向大于1300MPa，横向大于1100MPa；（3）耐酸性：10%HC1溶液中浸泡48h无明显变化；（4）耐碱性：饱和Ca（OH）2入溶液中浸泡48h无明显变化；（5）耐水性：常温浸水72h，质量增重小于0.5%；长度变化小于0.1%；宽度变化小于0.1%；（6）表面耐磨：小于0.08%/100r，密度：小于1.0g/cm3；（7）耐燃性：氧指数大于45。3.适用范围精彩文档 实用标准文案可适用于各类型的公共建筑、工业与民用建筑的墙、柱、梁、板及土木工程现浇混凝土结构等。4.已应用的典型工程北京圣华原小区9号楼、天津市塘沽开发区滨海立交桥、香港西九龙高层住宅、唐山市翡翠城住宅工程、张家口城市气源工程炼焦车间等。4.4组拼式大模板技术组拼式大模板是一种单块面积较大、模数化、通用化的大型钢模板，具有完整的使用功能，采用塔吊进行垂直水平运输、吊装和拆除，工业化、机械化程度高。组拼式大模板作为一种施工工艺，施工操作简单、方便、可靠，施工速度快，工程质量好，混凝土表面平整光洁，不需抹灰或简单抹灰即可进行内外墙面装修。1.主要技术内容（1）组拼式大模板设计1）组拼式大模板由标准模板、调节模板、背楞、芯带、钢楔、上接模、下包模、阴角模、阳角模、斜撑、挑架、外挂架、对拉螺栓、模板夹具、吊钩等组成。2）组拼式大模板标准板的构造：面板采用5〜6mm厚钢板，边肋采用8mm厚扁钢、矩形钢管或设有夹具连接凹槽的特制边框等，竖肋采用槽钢或矩形钢管。组拼时模板背楞设在外侧，背楞材料通常选用10号槽钢；当背楞与模板合二为一时，背楞通常设计为横肋，背楞材料与竖肋及边肋相适应。3）在一项工程中，阴角模应设计为同一种规格的、标准的、等边的角模，不但施工中使用方便，重要的是减少了大量异型的、不等边的角模，降低了工程成本，减少资源浪费。4）标准单元板和调节模板的对拉螺栓孔均应设置在固定位置，有利于大模板的制作、安装和维修工作。5）外挂架的挂钩与挂架立杆之间应设计为多孔螺栓连接，以适应外挂架平台的高度调节；挂钩螺栓的钩头应设计为圆盘式，确保外挂架的挂钩安全连接。（2）组拼式大模板施工1）编制组拼式大模板专项施工方案，确定施工流水段的划分，绘制配模平面图，计算所需的模板规格与数量。2）配模时，大模板宽度规格的选用依据为墙面净尺寸——2个角模边长，当墙面较长时，可分为2〜3块配模；根据塔吊起重力矩，计算出距塔吊最远处的起重量，建筑物最远处的模板宽度不超过计算宽度。3）进行测量放线和楼面抄平，必要时在模板底边范围内做好找平层抹灰带，局部不平可临时加垫片，进行砂浆勾缝处理。4）绑扎墙体钢筋时，对偏离墙体边线的下层插筋进行校正处理；在墙角、墙中及墙高度上、中、下位置设置控制墙面截面尺寸的铁撑脚或钢筋撑。5）安装门窗洞口模板，预埋木盒、铁件、电器管线、接线盒、开关盒等，合模前必须通过隐蔽工程验收。6）大模板就位安装按照配模图对号入座，模板之间采用螺栓或卡具连接；大模板经靠尺检查并调整垂直后，紧固对拉螺栓。精彩文档 实用标准文案7）安装阴角模、阳角模和电梯井筒模。2.技术指标（1）新浇筑混凝土对模板最大侧压力：60kN/m2。（2）组拼式大模板厚度：85mm、86mm（另设背楞）；100mm、106mm（背楞与模板合二为一）。（3）组拼式大模板宽度：600mm、900mm、1200mm、1500mm、1800mm、2400mm、3000mm等。（4）组拼式大模板高度：根据结构工程的层高和楼板厚度选用。（5）其余详见《建筑工程大模板技术规程》JGJ74。3.适用范围可适用于各类型的公共建筑、住宅建筑的墙体、柱子及桥墩等。4.已应用的典型工程国家游泳中心、金汉王厂房、中关村环保科技示范园、成都第二长途电信枢纽工程、合肥滨湖世纪城、西安首创国际5〜8号楼、武汉万科城H.G楼等。4.5早拆模板施工技术早拆模板施工技术是指利用早拆支撑头、钢支撑或钢支架、主次梁等组成的支撑系统，在底模拆除时的混凝土强度要求符合《混凝土结构工程施工质量验收规范》GB50204表4.3.1规定时，保留一部分狭窄底模板、早拆支撑头和养护支撑后拆，使拆除部分的构件跨度在规范允许范围内，实现大部分底模和支撑系统早拆的模板施工技术。1.主要技术内容（1）早拆模板及支撑设计1）早拆模板可以采用覆膜竹（木）胶合板模板、钢（铝）框胶合板模板、塑料模板和塑料（玻璃钢）模壳等。2）支撑系统由早拆支撑头、钢支撑或钢支架、主次梁和可调底座等组成。3）早拆支撑头有螺杆式升降头、滑动式升降头和螺杆与滑动相结合的升降头三种形式，宜推广螺杆与滑动相结合的升降头。4）主次梁可以选用木工字梁、工字形钢木组合梁、矩形钢木组合梁、几字形钢木组合梁、矩形钢管和冷弯型钢等。5）支撑系统可采用独立式钢支撑、插接式支架、盘销式支架、门式支架等。（2）早拆模板施工1）应根据工程结构平面设计图进行配模设计，编制模板工程施工组织设计和施工图，并对模板和主次梁的刚度和强度进行验算，对钢支撑或支架立杆的间距和稳定性进行计算。2）计算出所需的模板、钢支撑或支架和主次梁的规格与数量。3）制定确保质量和安全施工等有关措施。4）制定支模和拆模工艺流程，早期拆模时间。5）对面积较大的工程，可采取“小流水段”施工方法。2.技术指标（1）早拆模板成套技术可以大量节省模板一次投入量，减少模板配置量的1/3〜1/2。精彩文档 实用标准文案（2）可以缩短施工工期，加快施工速度，提高工效30%以上。（3）可以延长模板使用寿命，节省施工费用20%以上。3.适用范围早拆模板技术可用于各种类型的公共建筑、住宅建筑的楼板以及桥梁、隧道等工程的结构顶板施工。4.已应用的典型工程天津嘉海嘉悦园、天津金摇篮商厦、北京国家大剧院、京德顺生态嘉园、北京林业大学宿舍楼等。4.6液压爬升模板技术爬模装置通过承载体附着或支承在混凝土结构上，当新浇筑的混凝土脱模后，以液压油缸或液压升降千斤顶为动力，以导轨或支承杆为爬升轨道，将爬模装置向上爬升一层，反复循环作业的施工工艺，简称爬模。目前国内应用较多的是以液压油缸为动力的爬模。1.主要技术内容（1）爬模设计1）采用液压爬升模板施工的工程，必须编制爬模专项施工方案，进行爬模装置设计与工作荷载计算。2）采用油缸和架体的爬模装置由模板系统、架体与操作平台系统、液压爬升系统、电气控制系统四部分组成。3）根据工程具体情况，爬模技术可以实现墙体外爬、外爬内吊、内爬外吊、内爬内吊等爬升施工。4）模板优先采用组拼式全钢大模板及成套模板配件，也可根据工程具体情况，采用钢（铝）框胶合板模板、木工字梁槽钢背楞胶合板模板等。模板的高度为标准层层高，模板之间以对拉螺栓紧固。5）模板采用水平油缸合模、脱模，也可采用吊杆滑轮合模、脱模，操作方便安全；所有模板上都应带有脱模器，确保模板顺利脱模。（2）爬模施工1）爬模组装需从已施工2层以上的结构开始。楼板需要滞后4〜5层施工。2）液压系统安装完成后应进行系统调试和加压试验，确保施工过程中所有接头和密封处无渗漏。3）混凝土浇筑宜采用布料机均匀布料，分层浇筑，分层振捣；在混凝土养护期间绑扎上层钢筋；当混凝土脱模后，将爬模装置向上爬升一层。4）一项工程完成后，模板、爬模装置及液压设备可继续在其他工程通用，周转使用次数多。5）爬模可节省模板堆放场地，对于在城市中心施工场地狭窄的项目有明显的优越性。爬模的施工现场文明，在工程质量、安全生产、施工进度和经济效益等方面均有良好的保证。2.技术指标（1）液压油缸额定荷载50kN、100kN、150kN；工作行程150〜600mm。（2）油缸机位间距不宜超过5m，当机位间距内采用梁模板时，间距不宜超过6m。精彩文档 实用标准文案（3）油缸布置数量需根据爬模装置自重及施工荷载进行计算确定，根据《液压爬升模板工程技术规程》JGJ195规定，油缸的工作荷载应小于额定荷载1/2。（4）爬模装置爬升时，承载体受力处的混凝土强度必须大于10MPa，并应满足爬模设计要求。3.适用范围适用于高层建筑剪力墙结构、框架结构核心筒、桥墩、桥塔、高耸构筑物等现浇钢筋混凝土结构工程的液压爬升模板施工。4.已应用的典型工程广州珠江城（71层）、北京LG大厦（31层）、苏通大桥。（300m高桥塔）、上海环球中心（97层）、外滩中信城（47层）等。4.7大吨位长行程油缸整体顶升模板技术整体钢平台采用大吨位长行程油缸的顶升模板装置能适应复杂多变的核心筒结构施工，满足平均3d—层的工期要求、保证全过程施工安全和施工质量。1.主要技术内容（1）大吨位长行程油缸顶升模板装置由动力及控制系统、支撑系统、钢平台系统、吊架系统、模板系统和垂直交通系统组成。1）动力系统由双向液压大行程油缸、支撑大梁端部的小油缸及整套液压油路组成；控制系统由集中控制台、开度仪、压力传感器和相关数据线组成，所有动作均提前编程并输入电脑。2）钢平台需涵盖所有结构变化范围，钢平台需设计有足够的平面刚度，能承受上部整层的施工材料堆载、施工机具堆载和下部的挂架荷载、模板荷载以及所有的施工活荷载。平台下所有变化范围内设置吊架及模板滑动的轨道钢梁。钢平台下留空一层，可保证在混凝土浇筑完成后立即插入钢筋工程作业，大大缩短了标准层施工时间。3）钢模板全部随钢平台整体顶升，减少了模板的周转用工和机械使用时间，较大地提高了功效。4）由于竖向构件先行施工，可以利用钢平台作为墙体测量控制中转，大大提高了测量放线的功效。图4.7大吨位长行程油缸顶升模板（2）钢平台、吊架及大钢模板在地面进行预拼装；顶升模板装置现场安装后进行调试。（3）顶升模板施工时，每个工作面均有封闭、可靠的操作架和防护架，每个独立工作面内均设置有上下的爬梯通道，底部设置有兜底密闭防护，平台上内外均设防护钢网，平台上墙体部位留槽位置两边均设置有防护栏杆和挡脚板，整个顶模操作空间非常安全，见图4.7。2.技术指标1）液压双作用油缸行程5m；额定顶升荷载300t、额定提升荷载35t；顶升有效行程5000mm；顶升速度100mm/min；油缸内径400精彩文档 实用标准文案mm；活塞杆直径300mm。2）通过液控与电控两套系统协同工作，实现主油缸同步运行误差1mm内。3）能保证平均3d—层，最快2d—层的施工速度。4）恒荷载：桁架自重、吊架恒荷载1.92kN/m，模板恒荷载5.76kN/m。5）施工荷载：顶升模板平台施工荷载为1.5kN/m2，钢筋堆载取500kg/m2，悬吊走道活荷载为1.0kN/m2。6）风荷载：取相当于地面八级风速，其基本风压换算为0.2kN/m2。在风力大于8级时，采取临时加固措施。3.适用范围高层建筑钢筋混凝土核心筒工程。4.已应用的典型工程广州珠江新城西塔（103层），采用3台大行程油缸顶升模板施工；深圳京基金融中心工程（98层），采用4台大行程油缸顶升模板施工。4.8贮仓筒壁滑模托带仓顶空间钢结构整体安装施工技术该项施工技术是利用钢结构同滑模装置同时安装，在贮仓筒壁采用滑升模板施工的同时，将仓顶空间钢结构整体托带上升，直至到达钢结构安装标高，当筒壁混凝土滑模施工完成，钢结构也就位完成。既节省了大直径贮仓滑模装置的平台结构材料，也解决了仓顶空间钢结构安装难题，是滑模施工与空间钢结构安装一体化施工、共同双赢的做法。1.主要技术内容（1）滑模托带空间钢结构安装施工设计技术1）一体化施工是由筒壁滑模装置和仓顶钢结构两大部分组成。2）滑模装置由模板系统、操作平台系统、提升系统、施工精度控制系统、水电配套系统组成。（2）滑模托带空间钢结构安装施工技术1）应根据工程结构设计图进行滑模配置设计，编制一体化施工组织设计及施工图。制定一体化施工的工艺流程和工艺要点，确保平稳同步滑升。2）计算出滑模配置所需模板、支架、配件的规格和数量。3）计算仓顶钢结构重量和滑模施工的各项荷载，确定提升设备的配置数量。根据《滑动模板工程技术规范》GB50113规定，滑模托带施工的千斤顶和支承杆的承载能力应有较大安全储备。2.技术指标（1）液压千斤顶额定荷载：100kN、60kN。（2）安全系数：≥2.5。（3）混凝土的出模强度：0.2～0.4MPa。（4）施工中应保持被托带结构同步平稳提升，相邻两个支承点之间的允许升差值不得大于20mm，且不得大于相邻两个支座距离的1/400，最高点和最低点升差值应小于托带结构的最大允许偏差，并不得大于40mm。3.适用范围精彩文档 实用标准文案适用于大型钢筋混凝土贮仓筒壁滑模施工与仓顶钢结构整体安装施工。4.已应用的典型工程河南省瑞平石龙水泥（5000t/d）孰料生产线熟料库、山东山水集团水泥（5000t/d）熟料生产线熟料库等工程。4.9插接式钢管脚手架及支撑架技术插接式钢管脚手架及支撑架适应性强，除搭设一些常规脚手架外，还可搭设悬挑结构、悬跨结构、整体移动、整体吊装架体等。1.主要技术内容（1）插接式钢管脚手架设计1）基本组件为：立杆、横杆、斜杆、底座等。2）功能组件为：顶托、承重横杆、用于安装踏板的横杆、踏板横梁、中部横杆、水平杆上立杆。3）连接配件为：锁销、销子、螺栓。4）其特征是沿立杆杆壁的圆周方向均匀分布有四个U形插接耳组，横杆端部焊接有横向的C形或U形卡，斜杆端部有销轴。图4.9插接式脚手架节点5）连接方式：立杆与横杆之间采用预先焊接于立杆上的U形插接耳组与焊接于横杆端部的C形或V形卡以适当的形式相扣，再用楔形锁销穿插其间的连接形式；立杆与斜杆之间采用斜杆端部的销轴与立杆上的U形卡侧面的插孔相连接；根据管径不同，上下立杆之间可采用内插或外套两种连接方式，见图4.9。6）节点的承载力由扣件的材料、焊缝的强度决定，并且由于锁销的倾角远小于锁销的摩擦角，受力状态下，锁销始终处于自锁状态。7）架体杆件主要承重构件采用低碳合金结构钢，结构承载力得到极大的提高。该类产品均热镀锌处理。（2）插接式钢管脚手架施工1）根据工程结构设计图、施工要求、施工目的、服务对象及施工现场条件，编制脚手架或模板支撑架专项施工方案及施工图。制定脚手架或模板支撑架施工工艺流程和工艺要点。2）对设计方案进行详细的结构计算，确保脚手架或模板支撑架的稳定性。3）根据专项施工方案对所需材料进行统计。2.技术指标（1）立杆规格为：φ48×2.7，φ60×3.2，材质为Q345B；横杆规格为：φ48×2.7，材质为Q345B。（2）φ48立杆套管插接长度不小于150mm，φ60立杆套管插接长度不小于110mm。（3）脚手架安装后的垂直偏差应控制在高度的3/1000以内。（4）底座丝杠外露尺寸不得大于规定要求。精彩文档 实用标准文案（5）应对节点承载力进行校核，确保节点满足承载力要求，保证结构安全；（6）表面处理：热镀锌。3.适应范围可广泛应用于建筑结构及市政桥梁工程的脚手架及模板支撑系统、装修工程及钢结构安装工程施工、航空、船舶工业维修，还可作为临时看台、临时人行天桥、临时大屏幕等临时设施的支承结构。4.已应用的典型工程国家游泳中心钢结构安装工程及内外膜结构安装工程、首都国际机场T3航站楼装修工程、中国科技新馆钢结构安装工程、京承高速15标桥梁工程、北京2008年奥运会五棵松棒球场临时看台工程、济南自行车馆钢结构安装等。图4.10盘销式脚手架节点4.10盘销式钢管脚手架及支撑架技术1.主要技术内容（1）盘销式钢管脚手架的立杆上每隔一定距离焊有圆盘，横杆、斜拉杆两端焊有插头，通过敲击楔型插销将焊接在横杆、斜拉杆的插头与焊接在立杆的圆盘锁紧，见图4.10。（2）盘销式钢管脚手架分为φ60系列重型支撑架和φ48系列轻型脚手架两大类：1）φ60系列重型支撑架的立杆为φ60×3.2焊管制成（材质为Q345、Q235）；立杆规格有：1m、2m、3m，每隔0.5m焊有一个圆盘；横杆及斜拉杆均采用φ48×3.5焊管制成，两端焊有插头并配有契形插销；搭设时每隔1.5m搭设一步横杆。2）φ48系列轻型脚手架的立杆为φ48×3.5焊管制成（材质为Q345）；立杆规格有：1m、2m、3m，每隔1.0m焊有一个圆盘；横杆及斜拉杆均为采用φ48×3.5焊管制成，两端焊有插头并配有契形插销；搭设时每隔2.0m搭设一步横杆。（3）盘销式钢管脚手架一般与可调底座、可调托座以及连墙撑等多种辅助件配套使用。（4）盘销式钢管脚手架的主要特点：1）安全可靠。立杆上的圆盘与焊接在横杆或斜拉杆上的插头锁紧，接头传力可靠；立杆与立杆的连接为同轴心承插；各杆件轴心交于一点。架体受力以轴心受压为主，由于有斜拉杆的连接，使得架体的每个单元近似于格构柱，因而承载力高，不易发生失稳。2）搭拆快、易管理，横杆、斜拉杆与立杆连接，用一把铁锤敲击楔形销即可完成搭设与拆除，速度快，功效高。全部杆件系列化、标准化，便于仓储、运输和堆放。3）适应性强，除搭设一些常规架体外，由于有斜拉杆的连接，盘销式脚手架还可搭设悬挑结构、跨空结构、整体移动、整体吊装、拆卸的架体。4）节省材料，由于采用低合金结构钢为主要材料，在表面热浸镀锌处理后，与其他支撑体系相比，在同等荷载情况下，材料可以节省1/3左右，产品寿命可达15年，节省相应的运输费、搭拆人工费、管理费、材料损耗等费用。2.技术指标精彩文档 实用标准文案（1）盘销式钢管脚手架目前尚无相应的安全技术规程，以容许荷载法设计架体。脚手架或模板支撑架应用前必须编制专项施工方案，确保架体稳定。（2）盘销式脚手架以验算立杆允许荷载确定搭设尺寸。以φ60系列重型支撑架为例，步距1.5m、立杆间距1.5m×1.5m，3步架（5m高）极限承载力值834.3kN，单根立杆允许载荷为104kN；5步架（8m高）极限承载力值752.0kN，单根立杆允许载荷为94kN；8步架（12.5m高）极限承载力值759.8kN，单根立杆允许载荷为94kN。（3）表面处理：热镀锌。3.适用范围（1）φ60系列重型支撑架可广泛应用于公路、铁路的跨河桥、跨线桥、高架桥中的现浇盖梁及箱梁的施工，用作水平模板的承重支撑架。（2）φ48系列轻型脚手架适用于直接搭设各类房屋建筑的外墙脚手架；梁板模板支撑架；船舶维修、大坝、核电站施工用的脚手架；各类钢结构施工现场拼装的承重架；各类演出用的舞台架、灯光架、临时看台、临时过街天桥等。4.已应用的典型工程北京第七界花博会展馆工程、北京西六环高架桥、京承高速三期高架桥、北京2008奧运会火炬实验台、上海F1赛场看台。4.11附着升降脚手架技术附着升降脚手架是一种用于高层和超高层的外脚手架。它只需搭设4〜5层的脚手架，随主体结构施工逐层爬升，也可随装修作业逐层下降。附着升降脚手架的基本原理是利用建筑物已浇筑混凝土的承载力将脚手架和专门设计的升降机构分别固定在建筑结构上，当升降时解开脚手架同建筑物的约束而将其固定在升降机构上，通过升降动力设备实现脚手架的升降，升降到位后，再将脚手架固定在建筑物上，解除脚手架同升降机构的约束。如此循环逐层升降。1.主要技术内容（1）附着升降脚手架设计1）附着升降脚手架主要由架体系统、附墙系统、爬升系统三部分组成。2）架体系统由竖向主框架、水平承力桁架、钢管扣件构架等组成。3）附墙系统由预埋螺栓、连墙装置、导向装置等组成。4）爬升系统电控系统、爬升动力设备、附墙承力装置，架体承力装置等组成。5）爬升动力设备可以采用电动葫芦、电动螺杆或液压千斤顶。6）附着升降脚手架有可靠的防坠落装置，能够在提升动力失效时迅速锁定在导轨或其它附墙点上。7）附着升降脚手架有可靠的防倾导向装置。8）附着升降脚手架有可靠的荷载控制系统或同步控制系统，并采用无线控制技术。（2）附着升降脚手架施工1）应根据工程结构设计图、塔吊附壁位置、施工流水段等确定附着升降脚手架的平面布置，编制施工组织设计及施工图。制定附着升降脚手架施工工艺流程和工艺要点。2）根据提升点处的具体结构形式确定附墙方法。3）根据专项施工方案计算所需材料。精彩文档 实用标准文案2.技术指标（1）架体高度不应大于5倍楼层高；架体宽度不应大于1.2m。（2）两提升点直线跨度不应大于8m，曲线或折线不应大于5.4m。（3）架体全高与支承跨度的乘积不应大于110m2。（4）架体悬臂高度不应大于6m和2/5架体髙度。（5）每点的额定提升荷载为100kN。3.适用范围附着升降脚手架适用于高层或超高层建筑的结构施工和装修作业；对于16层以上，结构平面外檐变化较小的高层或超高层建筑施工推广应用附着升降脚手架；附着升降脚手架也适用桥梁高墩、特种结构高耸构筑物施工的外脚手架。4.已应用的典型工程北京银泰中心、天津君临大厦、上海中远两湾城、广州珠江新城等。图4.12电动桥式脚手架4.12电动桥式脚手架技术电动桥式脚手架（附着式电动施工平台）是一种大型自升降式高空作业平台。它可替代脚手架及电动吊篮，用于建筑工程施工，特别适合装修作业。电动桥式脚手架仅需搭设一个平台，沿附着在建筑物上的三角立柱通过齿轮齿条传动方式实现升降，平台运行平稳，使用安全可靠，保证装修施工质量，且可节省大量材料，见图4.12。1.主要技术内容（1）电动桥式脚手架设计技术1）电动桥式脚手架由驱动系统、附着立柱系统、作业平台系统三部分组成。2）驱动系统由钢结构框架、电动机、防坠器、齿轮驱动组、导轮组、智能控制器等组成。3）附着立柱系统由带齿条的立柱标准节、限位立柱节和附墙件等组成。4）作业平台由三角格构式横梁节、脚手板、防护栏、加宽挑梁等组成。5）在每根立柱的驱动器上安装两台驱动电机，负责电动施工平台上升、下降。6）防坠限位开关：在每一个驱动单元上都安装了独立的防坠装置，当平台下降速度超过额定值时，能阻止施工平台继续下坠，同时启动防坠限位开关切断电源。7）当平台沿两个立柱同时升降时，附着式电动施工平台配有智能水平同步控制系统，控制平台同步升降。8）电动桥式脚手架还有最高自动限位、最低自动限位、超越应急限位等智能控制。（2）电动桥式脚手架施工技术1）采用电动桥式脚手架应根据工程结构图进行配置设计，绘制工程施工图，合理确定电动桥式脚手架的平面布置和立柱附墙方法，根据现场基础情况确定合理的基础加固措施。编制施工组织设计并计算出所需的立柱、平台等部件的规格与数量。精彩文档 实用标准文案2）在整个机械使用期间严格按维修使用手册要求执行，如果出售、租赁机器，必须将维修使用手册转交给新的用户。3）电动桥式脚手架维修人员需获得专业认证资格。2.技术指标（1）平台最大长度：双柱形为30.1m，单柱形为9.8m。（2）最大高度为260m，当超过120m时需采取卸荷措施。（3）额定荷载：双柱形为36kN，单柱形为15kN。（4）平台工作面宽度为1.35m，可伸长加宽0.9m。（5）立柱附墙间距为6m。（6）升降速度为6m/min。3.适用范围电动桥式脚手架主要用于各种建筑结构外立面装修作业，已建工程的外饰面翻新；结构施工中砌砖、石材和预制构件安装；玻璃幕墙施工、清洁、维护等。也适用桥梁高墩、特种结构高耸构筑物施工的外脚手架。4.已应用的典型工程北京奥运会游泳馆工程、合肥滨湖世纪城等。※※※※※4.13预制箱梁模板技术1.主要技术内容预制箱梁模板具有精度高、结构简单、整体缩放自如、脱模容易、操作简单，可以整体吊装或拖拉到制梁台位上，待预制混凝土达到脱模强度后整体或反段脱模，将内模拖拉出已预制成型的箱梁内腔，操作人员安装及调试方便，劳动强度低，生产效率高。（1）预制箱梁模板设计技术按梁体结构、跨度、梁场布置对预制箱梁模板进行总体结构设计、模板整体受力分析，模拟内模运动轨迹对模板脱模机构进行设计。内模整体结构、连接件、内模支撑系统、液压系统、脱模机构、轨道系统以及内模分节设计，确保箱梁预制后可整体或分段从梁端拖出。外模整体结构、走行方式、外模支撑系统、整平机轨道、振动器的布置、爬梯、护栏等设计。图4.13预制箱梁模板（2）预制箱梁模板构造1）预制箱梁模板由外模、端模、底模和内模组成，见图4.13。2）外模有固定式和沿台座纵向移动式两种。3）端模在结构上分外包端、端包外两种。每个端模为便于运输分四段，现场连接成整体。4）底模分为固定式底模及带活动段底模，固定式底模用于采用提梁机提梁场合，带活动段底模用于移梁机移梁场合。精彩文档 实用标准文案5）内模按结构形式分为主梁上置式、主梁下置式和无梁式。按脱模方式分为分段脱模和整体脱模两种。按自动化程度分机械脱模式和液压脱模式。液压内模主要由模板、主梁、支撑千斤、托架、液压控制系统等部分组成。2.技术指标（1）实际轮廓与设计轮廓面任意点法向误差≤2mm。（2）模板面弧度一致，错台、间隙误差≤0.5mm。（3）模板制造长度及宽度误差±1mm。（4）平面度误差≤2mm/2m。（5）模板安装总长度偏差±10mm。（6）底模板中心线与设计位置偏差≤2mm。（7）桥面板中心线与设计位置偏差≤10mm。（8）腹板中心线与设计位置偏差≤10mm。（9）横隔板中心位置偏差≤5mm。（10）模板倾斜度《3‰。（11）模板周转次数：50次以上。3.适用范围预制箱梁模板应用于公路及铁路桥梁中。4.已应用的典型工程京津唐客运专线、哈大铁路、京沪铁路、郑西铁路、武广铁路客运专线，广州地铁四号线，海南东环线，杭州湾跨海大桥、合宁高速铁路等工程。4.14挂篮悬臂施工技术挂篮悬臂施工技术是指从已建成的桥墩开始，沿桥梁跨径方向两侧对称进行逐段现浇梁段，待每段梁段混凝土达到设计强度后，通过张拉预应力束将各段连成整体，再移动挂篮浇筑下一段梁段至全桥结束。挂篮是悬臂浇筑施工中的主要工艺设备。其优点主要有：在施工期间不影响桥下的水陆交通，不用或少用支架，节省施工费用，降低工程造价，适应性强、利用率高、加快施工进度、缩短工期，在施工中便于对各个节段的施工误差进行调整保证悬浇施工的精度。1.主要技术内容（1）挂篮设计技术挂篮悬臂施工方法，可根据工程具体情况选择挂篮类型。目前常用的结构形式有：菱形桁架式、三角形桁架式两种。1）菱形桁架挂篮的上部结构为菱形，具有结构简单、自身荷载轻、受力合理和一次移动到位等特点。菱形挂篮净空大，便于钢筋，模板等的安装操作，为施工提供了宽阔的作业空间，是挂篮进一步轻型化、整体化发展的一种结构形式。2）三角形挂篮的上部结构为三角形，由于挂篮重心低，相对较稳定。具有一定的通用性，只要改变主桁梁的间距即可适应悬灌梁的不同宽度。（2）挂篮系统组成精彩文档 实用标准文案挂篮一般由承重系统、悬吊系统、行走系统、锚固系统、模板系统、液压系统、工作平台等组成，见图4.14。图4.14挂篮悬臂施工2.技术指标（1）挂篮自重按最大节段混凝土重量的30%〜36%进行设计。（2）施工荷载（模板、振动力、人员、机具）分项系数1.4。（3）抗倾覆稳定系数大于2.0。（4）挂篮行走时的冲击系数大于1.2。（5）前后横梁和外模的刚度取为1/400，内模刚度为1/300，整体刚度为1/600。3.适用范围适用于跨线高速公路、高速铁路、城市高架和跨海大桥修建大跨度预应力混凝土连续梁桥、连续刚构桥、斜拉桥等工程，特别是在桥墩较高、桥跨较长或桥下净空受到限制的情况，具有较好的推广应用前景。4.已应用的典型工程广东虎门大桥辅航道桥、南京长江二桥北汊桥、京九铁路泰和赣江特大桥、黄石长江公路大桥、建德洋安大桥、湖南株洲湘江大桥、滠口左线引桥1号桥、京津城际、哈大高速铁路跨沈大高速路大桥等工程。图4.15隧道模板台车4.15隧道模板台车技术隧道模板台车是铁路、公路隧道混凝土二次衬砌一次成型设备，根据用户提供的隧道断面设计制造。隧道模板台车，是以电动机驱动行走机构带动台车行走，利用液压油缸和螺旋千斤顶调整模板到位及收模的隧道混凝土成型的机器。它具有成本较低、结构可靠、操作方便、衬砌速度快、隧道成型面好等优点，见图4.15。1.主要技术内容（1）隧道模板台车设计1）模板台车由模板总成、托架总成、平移机构、门架总成、行走机构、侧向液压油缸、侧向支撑千斤顶及门架支撑千斤顶等组成。2）模板总成：模板由两块顶模，两块边模构成横断面，顶模之间通过螺栓连接成整体，边模与顶模通过铰销连接，模板之间均由螺栓连接而成。模板上开有品字形工作舱，顶部设有注浆装置，供操作及检查用。3）托架总成：托架主要承受浇筑的上部混凝土重量及模板自重，它上承模板，下通过液压缸和支撑千斤顶传力于门架。托架由两根纵梁，多根横梁及立柱组成。4）平移机构：平移机构前后各一套，支撑在门架边横梁上。平移小车上的液压油缸与托架纵梁连接，通过油缸的伸缩调整模板的竖向定位及脱模。水平方向上的油缸用来调整模板的衬砌中心与隧道中心是否重合。精彩文档 实用标准文案5）门架总成：门架是整个台车的主要承载构件，由横梁、立柱、纵梁通过螺栓连接而成，各横梁及立柱间通过连接梁及斜拉杆连接。液压台车的门架由钢板或型钢组焊而成。整个门架保证有足够的强度、刚度和稳定性。6）行走机构：液压台车的主、从行走机构各两套，铰接在门架纵梁上。主动行走机构由Y系列电机驱动减速器减速后，再通过链条传动减速。7）侧向液压油缸：侧向液压油缸主要为模板脱模和伸模，同时起支撑模板的作用。8）托架支撑千斤顶：主要为改善浇筑混凝土时托架纵梁的受力条件，保证托架的可靠和稳定。9）门架支撑千斤顶：连接在门架纵梁下面，台车工作时，顶在轨道面上，承受台车和混凝土的重量，改善门架纵梁的受力条件，保证台车工作时门架的稳定。10）液压系统采用三位六通手动换向阀进行换向，实现油缸的伸缩。左右侧向油缸各采用一个换向阀控制，四个竖向油缸各一个换向阔控制，平移油缸各一个换向阀控制。竖向油缸采用螺纹自锁油缸保证施工浇筑时可靠性。（2）隧道模板台车施工1）每项工作循环前校对钢轨是否平直，钢轨中心线与隧道中心线是否一致。2）液压系统应无泄漏现象，液压油应清洁。3）定期检查行走机构、行走电机、液压电机的工作是否正常。4）每次立模时，要切实安装好所有撑地螺旋千斤顶，否则，施工过程中会造成模板变形或偏移。5）钢模板台车行走时，下模板下端与地面间不得有风管、水管等障碍物，严防台车行走时有拖带现象。6）混凝土浇筑时，左右模板应对称浇筑，保证台车受力平衡，两侧混凝土面高差不得大于500mm。当混凝土达到脱模强度后，应及时脱模。7）用浇筑口灌注顶模过程中，要随时观察混凝土是否注满，注满后要及时停止灌注。否则会造成模板变形。2.技术指标（1）实际轮廓与设计轮廓面任意点法向误差≤2mm。（2）工作窗板面与模板面弧度一致，错台、间隙误差≤0.5mm。（3）模板台车整体轮廓半径误差±10mm。（4）模板台车整体轮廓表面纵向直线度误差≤1mm/2m。（5）模板台车前后端轮廓误差≤2mm。（6）电力总功率：18kW左右。（7）台车行走速度：3〜8m/min。（8）混凝土浇筑速度：不高于30m2/h。3.适用范围广泛使用在公路、铁路、地铁及水利隧道工程中。4.已应用的典型工程精彩文档 实用标准文案长吉线高速公路櫻桃湾隧道、衡阳至炎陵高速公路10标云阳山左洞隧道、温州绕城隧道、贵阳绕城隧道、安化至奎溪段公路北斗坡隧道、湖南通道县吉利至桥头隧道、秦岭公路隧道、武广高速铁路、南水北调工程、北京5号线地铁等。4.16移动模架造桥技术移动模架造桥技术是现浇混凝土桥梁的主要施工方法之一。1.主要技术内容（1）移动模架造桥技术的特点不占用临时用地，周转次数多；施工周期短，施工安全可靠；现场文明整洁，施工中不需要中断桥下交通。见图4.16。（2）移动模架设计1）移动模架造桥机有“上行式”和“下行式”两种，它们的结构由主梁承重系统、支承系统、吊架系统、移动系统和模板系统五大部分组成。2）主梁采用箱形断面，全部采用钢板焊接而成，标准节段每9m分段，节段之间采用高强度螺栓连接，便于安装、存放、运输，吊架采用型钢焊接成桁架，通过精压螺纹钢将箱梁底篮固定，使构件小型化，标准化，便于加工、安装、运输、存放；底篮在桥轴线处采用销接处理，便于分开通过墩身；上行式移动模架支撑系统采用钢管柱与墩顶预埋件螺栓连接，降低成本消耗；下行式移动模架采用托架的结构，托架的牛腿直接支撑与承台上，托架分别置于墩身两侧。3）主梁承重系统采用箱型断面，受力性能好、刚度大、变形小，采用简支梁的两点受力方式，受力明确，施工控制方便；整个连续箱梁的载荷全部通过墩顶支撑传至地基，充分利用自身的有利条件，避免复杂的软基对施工中的梁体结构产生影响。2.技术指标（1）现浇桥梁最小曲线半径：1000m。（2）运输条件：满足公路、铁路车辆限界；单件重小于15t。（3）驱动方式：液压油缸。（4）动力条件：380V；50Hz；50kN。（5）施工周期：7〜12d/跨。（6）整机自重：一般为500〜800t。（7）行走及横移时最大风力6级。3.适用范围移动模架造桥技术适用于滩涂、峡谷高墩身、城市高架桥等场地的连续梁或简支梁的现浇混凝土桥梁施工。在高速公路桥梁建设和城市高架桥施工中得到广泛的应用。4.已应用的典型工程东海跨海大桥、润扬长江大桥，南昆线打埂大桥，内昆线李子沟特大桥等工程。5钢结构技术5.1深化设计技术1.主要技术内容精彩文档 实用标准文案深化设计是在钢结构工程原设计图的基础上，结合工程情况、钢结构加工、运输及安装等施工工艺和其他专业的配合要求进行的二次设计。其主要技术内容有：使用详图软件建立结构空间实体模型或使用计算机放样制图，提供制造加工和安装的施工用详图、构件清单及设计说明。施工详图的内容有：①构件平、立面布置图，其中包括各构件安装位置和方向、定位轴线和标高、构件连接形式、构件分段位置、构件安装单元的划分等；②准确的连接节点尺寸，加劲肋、横隔板、缀板和填板的布置和构造、构件组件尺寸、零件下料尺寸、装配间隙及成品总长度；③焊接连接的焊缝种类、坡口形式、焊缝质量等级；④螺栓连接的螺孔直径、数量、排列形式，螺栓的等级、长度、初拧终拧参数；⑤人孔、手孔、混凝土浇筑孔、吊耳、临时固定件的设计和布置；⑥钢材表面预处理等级、防腐涂料种类和品牌、涂装厚度和遍数、涂装部位；⑦销轴、铆钉的直径加工长度及精度，数量和安装定位等。构件清单的主要内容有：构件编号、构件数量、单件重量及总重量、材料材质等。构件清单尚应包括螺栓、支座、减震器等所有成品配件。设计说明的主要内容有：原设计的相关要求、应用规范和标准、质量检查验收标准、对深化设计图的使用提供指导意见。深化设计贯穿于设计和施工的全过程，除提供加工详图外，还配合制定合理的施工方案、临时施工支撑设计、施工安全性分析、结构变形分析与控制、结构安装仿真等工作。该技术的应用对于提高设计和施工速度、提高施工质量、降低工程成本、保证施工安全有积极意义。2.技术指标通过深化设计满足钢结构加工制作和安装的设计深度需求。使用计算机辅助设计，推动钢结构工程的模数化、构件和节点的标准化，计算机自动校核、自动纠错、自动出图、自动统计，提高钢结构设计的水平和效率。深化设计应符合原设计人设计意图和国家标准与技术规程，并经原施工图设计人审核确认。3.适用范围适用于各类建筑钢结构工程，特别适用于大型工程及复杂结构工程。4.已应用的典型工程该技术在钢结构工程中已得到普遍应用，比较典型的工程，如：国家体育场、国家体育馆、首都国际机场13航站楼、深圳市民中心等。5.2厚钢板悍接技术1.主要技术内容在高层建筑、大跨度工业厂房、大型公共建筑、塔桅结构等钢结构工程中，应用厚钢板焊接技术的主要内容有：①厚钢板抗层状撕裂Z向性能级别钢材的选用；②焊缝接头形式的合理设计；③低氢型焊接材料的选用；④焊接工艺的制定及评定，包括焊接参数、工艺、预热温度、后热措施或保温时间；⑤分层分道焊接顺序；⑥消除焊接应力措施；⑦缺陷返修预案；⑧焊接收缩变形的预控与纠正措施。2.技术指标焊后做焊缝的超声波探伤，焊缝质量达到国家验收合格标准，，并扩大焊缝周围母材的检测，不允许母材出现裂纹、层状撕裂、淬硬等现象。板厚大于或等于40mm，且承受沿板厚方向拉力作用的焊接时，应有Z向性能保证，可根据《厚度方向性能钢板》GB/T5313的规定选取Z向性能等级。精彩文档 实用标准文案3.适用范围适用于高层建筑钢结构、大跨度工业厂房、大型公共建筑、塔桅结构等工程厚度40mm以上的钢板焊接。4.巳应用的典型工程近年来，厚钢板尤其是Q390、Q420、Q460高强厚钢板的应用已越来越普遍，比较典型的工程，如：国家体育场首次应用了国产100/110mm厚Q460E-35高强厚钢板、国家游泳中心应用了国产Q420厚钢板、新保利大厦应用了进口Q420厚钢板等。5.3大型钢结构滑移安装施工技术1.主要技术内容大跨度空间结构与大型钢构件在施工安装时，为加快施工进度、减少胎架用量、节约大型设备、提高焊接安装质量，可采用滑移施工技术。滑移技术是在建筑物的一侧搭设一条施工平台，在建筑物两边或跨中铺设滑道，所有构件都在施工平台上组装，分条组装后用牵引设备向前牵引滑移（可用分条滑移或整体累积滑移）。结构整体安装完毕并滑移到位后，拆除滑道实现就位。滑移可分为结构直接滑移、结构和胎架一起滑移、胎架滑移等多种方式。牵引系统由卷扬机牵引、液压千斤顶牵引与顶进系统等。2.技术指标结构滑移设计时要对滑移工况进行受力性能验算，保证结构的杆件内力与变形符合规范和设计要求。滑移牵引力要正确计算，当钢与钢面滑动摩擦时，摩擦系数取0.12〜0.15；当滚动摩擦时，滚动轴处摩擦系数取0.1；当不锈钢与四氟聚乙烯板之间的滑靴摩擦时，摩擦系数取0.08。滑移时要确保同步，位移不同步应小于50mm，同时应满足结构安全的要求。3.适用范围适用于大跨度网架结构、平面立体桁架（包括曲面桁架）及平面形式为矩形的钢结构屋盖的安装施工、特殊地理位置的钢结构桥梁。特别是由于现场条件的限制，吊车无法直接安装的结构。4.已应用的典型工程国家体育馆，奥林匹克五棵松篮球馆、重庆江北机场、郑州会展中心、厦门太古二、三期飞机维修库等。5.4钢结构与大型设备计算机控制整体顶升与提升安装施工技术1.主要技术内容计算机控制整体顶升与提升技术是一项先进的钢结构与大型设备安装技术，它集机械、液压、计算机控制、传感器监测等技术于一体，解决了传统吊装工艺和大型起重机械在起重高度、起重重量、结构面积、作业场地等方面无法克服的难题。采用该技术施工安全可靠、工艺成熟、技术先进、经济效益显著。该技术采用“柔性钢绞线承重、液压油缸集群、计算机控制同步提升”的原理。顶升或提升施工时应用计算机精确控制各点的同步性。2.技术指标精彩文档 实用标准文案提升或顶升方案的确定，必须同时考虑承载结构（永久的或临时的）和被提升钢结构或设备本身的强度、刚度和稳定性。要作施工状态下结构整体受力性能验算，并计算各项、提点的作用力，配备千斤顶。对于施工支架或下部结构及地基基础应验算承载能力与整体稳定性，保证在最不利工况下足够的安全性。施工时各作用点的不同步值应通过计算合理选取。提升方式选择的原则，一是力求降低承载结构的高度，保证其稳定性，二是确保被提升钢结构或设备在提升中的稳定性和就位安全性。确定提升点的数量与位置的基本原则是：首先保证被提升钢结构或设备在提升过程中的稳定性；在确保安全和质量的前提下，尽量减少提升点数量；提升设备本身承载能力符合设计要求。提升设备选择的原则是：能满足提升中的受力要求，结构紧凑、坚固耐用、维修方便、满足功能需要（如行程、提升速度、安全保护等）。3.适用范围（1）体育场馆、剧院、飞机库、钢天桥（廊）等大跨度屋盖与钢结构，具有地面拼装条件，又有较好的周边支承条件时，可采用整体顶升与提升技术。（2）电视塔钢桅杆天线、电站锅炉等超高构件的整体提升。（3）大型龙门起重机主梁、锅炉等大型设备的整体提升等。4.已应用的典型工程国家图书馆主体钢结构（10800t）整体提升、首都国际机场A380飞机维修库屋盖钢结构（10500t）整体提升，深圳市民中心大屋盖、广州新电视塔、东方锅炉厂130mm×4200mm数控液压卷板机安装、海洋石油工程（青岛）有限公司800t×185m龙门起重机（4750t）整体提升等。5.5钢与混凝土组合结构技术1.主要技术内容型钢与混凝土组合结构主要包括钢管混凝土柱，十字形、H形、箱形、组合型钢骨混凝土柱，箱形、H形钢骨梁、型钢组合粱等。钢管混凝土可显著减小柱的截面尺寸，提高承载力；钢骨混凝土承载能力高，刚度大且抗震性能好；组合梁承载能力高且高跨比小。钢管混凝土施工简便，梁柱节点采用内环板或外环板式，施工与普通钢结构一致，钢管内的混凝土可采用高拋免振搗混凝土，或顶升法施工钢管混凝土。关键技术是设计合理的梁柱节点与确保钢管内浇捣混凝土的密实性。钢骨混凝土除了钢结构优点外还具备混凝土结构的优点，同时结构具有良好的防火性能。其关键技术是如何合理解决梁柱节点区钢筋的穿筋问题，以确保节点良好的受力性能与加快施工速度。组合梁是在钢梁上部浇筑混凝土，形成混凝土受压、钢结构受拉的截面合理受力形式，充分发挥钢与混凝土各自的受力性能。组合梁施工时，钢梁可作为模板的支撑。组合梁设计时要确保钢梁与混凝土结合面的抗剪性能，又要充分考虑钢梁各工况下从施工到正常使用各阶段的受力性能。2.技术指标钢管混凝土设计时应遵循《钢管混凝土结构设计与施工规程》CECS28要求。型钢混凝土设计时应遵循《型钢混凝土组合结构技术规程》JGJ138的要求。3.适用范围精彩文档 实用标准文案钢管混凝土特别适用于高层、超高层建筑的柱及其他有重载承载力设计要求的柱；钢骨混凝土适合于高层建筑外框柱及公共建筑的大柱网框架与大跨度梁设计；组合梁适用于结构跨度较大而高跨比又有较高要求的楼盖结构。4.已应用的典型工程深圳地王大厦、深圳世贸中心大厦（招商大厦）、国家体育馆、上海世贸中心大楼、法门寺合十舍利塔等。5.6住宅钢结构技术1.主要技术内容采用钢结构作为住宅的主要承重结构体系，对于低密度住宅以采用冷弯薄壁型钢结构体系为主，墙体为墙柱加石膏板，楼盖为C形格栅加轻板；对于多层住宅以钢框架结构体系，楼板宜采用混凝土楼板，墙体为预制轻质板或轻质砌块。多层钢结构住宅的另一个方向是采用带钢板剪力墙或与普钢混合的轻钢结构；对于高层住宅，则以钢框架与混凝土筒体组合构成的混合结构或以带钢支撑的框架结构。2.技术指标对于低层冷弯薄壁型钢住宅体系，其总结构用钢量为22〜25kg/m2开间尺寸为3.3〜4.8m；多层钢框架住宅体系，其钢结构用钢量为35〜40kg/m2，开间尺寸以3.3〜4.5m为宜；高层钢框架混合结构或带钢支撑钢框架体系，其钢结构用钢量为50kg/m2左右，开间尺寸为3.3〜7.2m化为宜。3.适用范围冷弯薄壁型钢可广泛应用于低层住宅（1〜3层）的建设；钢框架结构可广泛应用于多层住宅（4〜7层）的建设；钢与混凝土混合结构或带钢支撑框架结构可应用于高层住宅（9〜24层）的建设。钢结构住宅建设要以产业化为目标做好墙板的配套工作，以试点工程为基础做好钢结构住宅的推广工作。4.已应用的典型工程武汉世纪家园高层住宅项目，都江堰幸福家园逸苑钢结构住宅小区，北京金宸公寓等。5.7高强度钢材应用技术1.主要技术内容对承受较大荷载的钢结构工程，选用更高强度级别的钢材，可减少钢材用量及加工量，节约资源，降低成本。国家标准规定的低合金高强度结构钢有Q295、Q345、Q390、Q420、Q460五个牌号，桥梁用结构钢有Q235q、Q345q、Q370q、Q420q四个牌号，高层建筑结构用钢有Q235GJ、Q345GJ、Q235GJZ、Q345GJZ四个牌号。而目前钢厂供货及工程设计使用较多的是Q345强度等级钢材，很少使用Q390及以上更高强度等级钢材，还大有提高使用高强度级别钢材的空间。2.技术指标钢厂供货品种及规格：轧制钢板的厚度为6〜120mm，宽度为1500〜3600mm，长度为6000〜18000mm；低合金高强度结构钢的机械性能及化学成分，详见《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/3274；高层建筑结构用钢的机械性能和化学成分，详见《高层建筑结构用钢板》YB4104；桥梁结构钢的机械性能及化学成分，详见《桥梁用结构钢》GB/T精彩文档 实用标准文案714。使用高强度钢材时注意选用匹配的焊接材料和焊接工艺，并经过工艺评定检验。3.适用范围适用于高层建筑、大型公共建筑、大型桥梁等结构用钢、摩擦型钢桩、其他承受较大荷载的钢结构。4.已应用的典型工程国家体育场、国家游泳中心、中央电视台新址、新保利大厦、广州新电视塔、法门寺合十舍利塔等。5.8大型复杂膜结构施工技术1.主要技术内容膜结构工程属较新的结构体系，按受力体系可分为整体张拉式膜结构、骨架式膜结构、骨架支承张拉式膜结构、索系支承式膜结构和空气支承膜结构五种基本类型。按照膜材性质划分为织物类和薄膜类膜结构两类膜结构。该技术主要包括以下几个方面：膜结构优化及深化设计技术；膜结构加工制作技术；膜结构安装技术；膜材及膜结构质量检查技术。2.技术指标通过找形分析、裁剪设计等深化设计过程将膜结构优化为受力最优状态的空间曲面，符合设计要求；采取合理的施工技术进行膜结构安装，保证施工质量满足《膜结构技术规程》CECS158及国家相关标准的要求。3.适用范围适用于各类复杂膜结构施工。4.已应用的典型工程国家体育场采用了45000m2ETFE单层张拉膜屋面和550000m2PTFE膜声学吊顶，国家游泳中心采用了10万m2ETFE膜气枕用于屋面和维护结构。上海体育场、上海世博轴、上海F1国际赛车场、青岛颐中体育场、长沙世界之窗剧场、深圳欢乐谷中心、广州海洋世界海豚馆等。5.9模块式钢结构框架组装、吊装技术1.主要技术内容模块式钢结构组装、吊装技术是指：将大型超高钢结构框架分割成若干个框架单元（模块）分别在地面进行各个框架单元（模块）的组装，在符合吊装能力的前提下，将框架内的设备和部分管道预先安装到位，减少了高空施工作业，然后选用符合工况条件的大型起重机分别进行各个框架单元（（模块）的吊装就位。其技术特点是：（1）采用分段立体式地面低空组装，减少了散装大型钢结构高空组装测量时受风载荷和温度而引起的测量误差。（2）采用分段立体式模块以框架单元地面组装减少了大量的高空作业量和组装吊装的难度。（3）模块框架单元地面组装减少了大量的脚手架搭设，只需搭设少量简易脚手架或设置操作性爬梯或挂篮。（4）模块框架单元地面组装降低了大量的高空作业所形成的安全施工控制难度及安全风险。精彩文档 实用标准文案（5）采用模块框架单元地面组装可以多个框架单元同时进行组装，扩大了施工作业面，缩短了组装周期，有利于工程总迸度的控制。2.技术指标满足《钢结构工程施工质量验收规范》GB50205；《现场设备、工业管道焊接工程施工及验收规范》GB50236；《建筑地基处理技术规范》JGJ79。3.适用范围适用于钢结构框架总体高度较高（50m以上），且采用四根或六根主立柱独立布置的大型超高钢结构框架。不适应用于施工场地较小的工程。4.已应用的典型工程上海高桥分公司炼油厂140万t/年延迟焦化装置工程中90.16m化高的焦炭塔塔架安装工程；上海赛科石油化工有限责任公司60万t/年聚乙烯装置中52.9〜96.4m高的八座钢结构框架安装工程。6.机电安装工程技术6.1管线综合布置技术1.主要技术内容管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题，尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。应用“管线综合布置技术”极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。不仅可以控制各专业和分包的施工工序，减少返工，还可以控制工程的施工质量与成本。2.技术特点（1）快速完善施工详图设计和节点设计“管线综合布置技术”各专业的施工单位和人员提前熟悉图纸。通过提前审图这一过程，使施工人员了解设计的意图，掌握管道内的传输介质及特点，弄清管道的材质、直径或截面大小、强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，明确各楼层净高、管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，特别是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等等。（2）控制各专业或各分包的施工工序管线综合布置技术在未施工前先根据所要施工的图纸进行图纸“预装配”，通过“预装配”的过程把各个专业未来施工中的交汇问题全部暴露出来。提前解决这些问题，为将来施工中安排施工工序打下良好基础，因此可合理安排整个工程各专业或各分包的施工穿插及顺序。（3）预先核算计算，应用综合支吊架。精彩文档 实用标准文案综合支吊架的最大的优点是不同专业的管线使用一个综合支架，减少支架的使用，合理利用了空间，同时降低了成本。只有采用管线综合布置技术才能更好地进行综合支架的选择和计算。（4）施工动态控制由于图纸制作、处理、审核全在现场，使与机电工程有关的管理及施工人员〈包括甲方、监理、总包、劳务分包等），均通过图纸对所涉及的专业内容（各专业图纸的综合图、机电样板的汇总报审图、与土建的交接图、方案附图、洽商附图、报验图及工程管理用图等）进行管理调整，及时掌握变更的状况。3.适用范围适用于多专业或多分包单位施工的建筑机电安装工程管理，尤其适用于机电工程总承包管理。同时也适用于市政工程中的道路桥梁的配套管线工程。4.已应用的典型工程北京东方广场工程、奥运射击馆、首都国际机场T3航站楼工程等。6.2金属矩形风管薄钢板法兰连接技术金属矩形风管薄钢板法兰风管制作、安装技术与传统角钢法兰连接技术相比，具有工艺先进、产品质量稳定，制作、安装生产效率高，成型质量好，操作人员工种少（省去焊接、油漆工种），减少环境污染，降低操作劳动强度，缩短施工周期，加快工程建设进度等特点。金属矩形风管薄钢板法兰连接技术，根据加工形式的不同有所区别：法兰与风管管壁为一体的形式，称之为“共板法兰风管”、“无法兰风管”或叫“TDC法兰风管”；另一种则是“组合式法兰”风管（又称之为TDF法兰），其薄钢板法兰用专用组合法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体。1.主要技术内容薄钢板法兰风管有两种构造形式：经过专用机械加工风管与法兰同为一体及采用镀锌板制作的法兰条与风管本体采用铆接形成的风管，第二种是第一种的补充和加强形式。风管间的连接采用弹簧夹式、插接式或顶丝卡紧固等方式。薄钢板法兰风管的制作，可采用单机设备分工序完成风管制作；也可采用在计算机控制下，通过自动生产线将材料类型选择、剪切下料、风管板面连接形式及法兰成形、折方等工序顺序自动完成。自动化流水线使用镀锌板卷材，根据风管需要连续进行管材下料到半成品加工完成，全部工序只需30s即可完成，实现了直风管加工和风管配件下料的自动化。异型风管可采用数控等离子切割设备下料，工序简单、操作时间短，下料准确。设备的配套使用实现了直风管加工和风管配件下料的自动化。2.技术指标金属矩形风管薄钢板法兰连接技术的技术指标应符合《通风与空调工程施工质量验收规范》GB50243《通风管道技术规程》JGJ141以及《薄钢板法兰风管制作与安装》07K133中的有关规定。3.适用范围适用于工作压力不大于1500Pa的通风及空调系统中风管长边尺寸不大于2000mm的金属矩形风管的制作连接。4.已应用的典型工程上海金茂大厦、北京东方广场、中国银行大厦、首都博物馆、中国大剧院、北京奥体中心等工程。精彩文档 实用标准文案6.3变风量空调技术变风量系统是一种通过改变进入空调区域的送风量来适应区域内负荷变化的全空气空调系统。主要用于办公和其他商用建筑的舒适性空调。图6.3变风量空调系统基本构成变风量空调系统运行成功与否，取决于空调系统设计是否合理、变风量末端装置的性能优劣以及控制系统的整定和调试。其中合理的系统设计是基础，末端装置的性能优劣是关键，控制系统调试是重点难点。1.主要技术内容（1）变风量空调系统基本构成变风量空调系统有各种类型，它们均由四个基本部分构成：变风量末端装置、空气处理及输送设备、风管系统及自动控制系统。图6.3显示了变风量空调系统四个基本部分的构成、作用与相互关系。（2）技术特点变风量空调系统融合了定风量系统与风机盘管系统的优点，又克服了它们各自的不足，形成其独特的特点，见表6.3-1。全空气变风量空调系统优点、缺点表6.3-1系统优点1.区域温度可控，所采用的比例调节方式的控制质量优于风机盘管机组的双位调节，所采用的风量调节方法的节能性也远胜于定风量系统的再热调节方法；2.部分负荷时，采用变频装置调节风机转速，大大降低了风机能耗；3.保持定风量空调系统空气过滤效率高、室内空气品质好、室内相对湿度低、热舒适性好的特点；通过改变新风比还可利用室外低温新风进行自然冷却，并可实现低温送风；4.系统可以无水管进入空调区域。减少系统泄漏可能性，提高系统使用、维护的安全性系统缺点1.因大量使用变风量末端装置及其控制设备，初投资较大；2.风量调节时，区域内新风量分配可能会不均匀；3.末端装置内置风机和调节风阀可能会产生噪声；4.设计、施工、管理较复杂；5.末端装置较小风量时室内气流分布状况较差2.技术指标变风量空调系统的技术指标应符合表6.3-2。变风量空调系统技术指标表6.3-2设计方面《公共建筑节能设计标准》GB50189《采暖通风与空气调节设计规范》GB50019施工方面《通风与空调工程施工质量验收规范》GB50243《智能建筑工程质量验收规范》GB503393.适用范围精彩文档 实用标准文案变风量空调系统适用于负荷变化较大的建筑物、多区域控制的建筑物及公用回风通道的建筑物。4.已应用的典型工程上海西郊国宾馆、中国电信上海信息枢纽大楼、厦门国际银行大厦、深圳华为公司、新加坡大使馆、杭州大剧院等。6.4非金属复合板风管施工技术1.主要技术内容按复合板材质的不同，非金属复合板风管主要有机制玻镁复合板风管、聚氨酯复合板风管、酚醛复合板风管、玻纤复合板风管。机制玻镁复合板风管是以玻璃纤维为增强材料，氯氧镁水泥为胶凝材料，中间复合绝热材料或不燃轻质结构材料，采用机械化生产工艺制成三层（多层）结构的机制玻镁复合板。在施工现场或工厂内切割成上、下、左、右四块单板，用专用无机胶粘剂组合粘接工艺制作成通风管道。酚醛铝箔复合板风管与聚氨酯铝箔复合板风管同属于双面铝箔泡沫类风管，风管内外表面覆贴铝箔，中间层为聚氨酯或酚醛泡沫绝热材料。玻纤复合板风管是以玻璃棉板为基材，外表面复合一层玻璃纤维布复合铝箔（或采用铝箔与玻纤布及阻燃牛皮纸复合而成），内表面复合一层玻纤布（或覆盖一层树脂涂料）而制成，经切割、黏合、胶带密封和加固制成的通风管道。复合板板材均采用机械化生产工艺一次成型复合制成。生产效率高，板材质量得到有效保证。复合板风管具有外观美观、重量轻、施工方便、效率高、漏风小、不需要外保温的特点，一般在现场制作，以避免损坏。2.技术指标非金属复合板风管制作安装均应符合国家有关的规范、规程：《通风与空调工程施工质量验收规范》GB50243、《通风管道技术规程》JGJ141、《非金属及复合风管》JG/T258、《复合玻纤板风管》JC/T591、《机制玻镁复合板风管制作与安装》09CK134。3.适用范围按中间复合绝热材料或不燃轻质结构材料的不同，机制玻镁复合板风管适用于工业与民用建筑中工作压力≤3000Pa的通风、空调、洁净及防排烟中的风管。（1）聚氨酯复合板风管适用于工作压力≤2000Pa的空调系统、洁净系统及潮湿环境。（2）酚醛复合板风管适用于工作压力≤2000Pa的空调系统及潮湿环境。（3）玻纤复合板风管适用于工作压力≤1000Pa的空调通风管道系统。4.已应用的典型工程复合板风管应用比较典型的工程有首都体育馆（机制玻镁复合板风管）、500kV静安（世博）输变电站（机制玻镁复合板风管）、解放军309医院工程（玻纤复合板风管）、北京疾病预防控制中心中央实验室（聚氨酯复合板风管）、南京国际展览中心（酚醛复合板风管）。6.5大管道闭式循环冲洗技术精彩文档 实用标准文案管道在施工过程中，管道内难免落进砂、砾石、砖块、电焊条、电焊渣等杂物，残存在管道内壁的底层，而管道内壁因氧化、腐蚀而残存在管道壁面的氧化铁皮等，在管网投入运行前，必须将这些杂质清除掉，环保又节能的方法是采用闭式循环冲洗法，能够清除掉管内一切杂物。1.主要技术内容（1）利用水在管内流动的动力和紊流的涡旋及水对杂物的浮力，迫使管内杂质在流体中悬浮、移动，从而使杂质随流体带出管外或沉积于除污短管或过滤器内清除掉。这种向管内注水，脏水循环、排掉；再换水，清水循环、排掉；再换水，净水循环，再排掉等循环过程称为闭式循环冲洗。（2）严格计算选择杂质的悬浮速度、启动速度和移动速度，最终确定冲洗速度。（3）设计冲洗系统主管、支管及连通管，计算冲洗长度，在冲洗长度处安设除污短管，便于冲洗时沉积杂物。（4）根据管网各项技术参数，计算系统能量损耗。（5）最终确定冲洗速度、最大冲洗长度和冲洗用水泵及设备。一般选择1m/s速度冲洗最经济。（6）连通安装冲洗系统。2.技术指标冲洗最终质量，应按设计要求标准执行，无设计要求时，应按《城镇直埋供热管道工！技术规程》GJJ/T81规定。3.适用范围闭式循环冲洗技术，适用城市供热管网、供水管网和一切可用水冲洗管道的工业、民用管网的冲洗。4.已应用的典型工程唐山市新区、市区供热管网及各支线供热管网、北京阜成线供热管网及厦门机场空调冷却循环水管道、赛格广场、涿州热电厂等工程。6.6薄壁金属管道新型连接方式给水管道中，取代镀锌钢管和塑料管道的薄壁不锈钢管和薄壁铜管的应用已越来越广泛，连接方式也越来越多，除焊接和粘接以外，机械密封式连接的种类最多。因机械密封式连接无套丝作业、无焊接作业、无粘接作业，污染少，连接快速简便，发展前景好。1.主要技术内容（1）铜管机械密封式连接1）卡套式连接：是一种较为简便的施工方式，操作简单，掌握方便，是施工中常用的连接方法，连接时只要管子切口的端面能与管子轴线保持垂直，并将切口处毛刺清理干净，管件装配时卡环的位置放置正确，并将螺母旋紧，就能实现铜管的严密连接，主要使用于管径50mm以下的半硬铜管的连接。2）插接式连接：是一种最简便的施工方式，只要将切口的端面能与管子轴线保持垂直并去除毛剌的管子，用力插入管件到底即可，此种连接方法是靠专用管件中的不锈钢夹固圈将钢壁禁锢在管件内，利用管件内与铜管外壁紧密配合的“O”型橡胶圈来实施密封的。主要适用于管径25mm以下的铜管的连接。精彩文档 实用标准文案3）压接式连接：是一种较先进的施工方式，操作也较简单，但需配备专用的且规格齐全的压接机械。连接时，管子的切口端面与管子轴线保持垂直，并去除管子的毛剌，然后将管子插入管件到底，再用压接机械将铜管与管件压接成一体。此种连接方法是利用管件凸缘内的橡胶圈来实施密封的。主要适用于管径500mm以下的铜管的连接。（2）薄壁不锈钢管机械密封式连接1）卡压式连接：配管插入管件承口（承口“U”形槽内带有橡胶密封圈）后，用专用卡压工具压紧管口成六角型而起密封和紧固作用的连接方式。2）卡凸式螺母型连接：以专用扩管工具在薄壁不锈钢管端的适当位置，由内壁向外（径向）辊压使管子形成一道凸缘环，然后将带锥台形三元乙丙密封圈的管插进带有承插口的管件中，拧紧锁紧螺母时，靠凸缘环推进压缩三元乙丙密封圈而起密封作用。3）环压式连接：环压连接是一种永久性机械连接，首先将套好密封圈的管材插入管件内，然后使用专用工具对管件与管材的连接部位施加足够大的径向压力使管件、管材发生形变，并使管件密封部位形成一个封闭的密封腔，然后再进一步压缩密封腔的容积，使密封材料充分填充整个密封腔，从而实现密封。同时将管件嵌入管材使管材与管件牢固连接。2.技术指标应按设计要求的标准执行；无设计要求时，按《建筑给水排水及采暧工程施工质量验收规范》GB50242执行。3.适用范围可以广泛地应用于给水、热水、饮用水、排水采暧等管道系统中。4.已应用的典型工程卡压式连接比较典型的工程有：北京人民大会堂冷热水工程、财政部办公楼直饮水工程、上海汤臣花园热水工程、上海F1国际赛车场冷热水工程、大庆36000户人家直饮水工程。卡凸式连接比较典型的工程有：上海世博会中国馆，还有北京广安贵都大酒店（五星）、广州白云宾馆、广州亚运城、杭州千岛湖别墅等。6.7管道工厂化预制技术现代建筑机电安装正朝着工厂化和装配化方向发展，其基本特点是将全部工作分为预制和装配两个部分。工厂化预制的优越性在于既不受天气影响，也不受土建和设备安装条件的限制，待现场条件具备时，即可将预制好的管段及组合件运至现场进行安装。这对于缩短施工周期，加快施工进度，减少高空作业和高空作业辅助设施的架设，保证施工质量和安全，提高技术水平和平衡施工力量等都具有十分重要的意义。1.主要技术内容民用建筑管道工厂化预制的内容主要有：图纸深化、现场测量、绘制单线图、绘制加工图、备料、划线、下料、加工、组装、检验、编号、分期分批运至安装现场。工厂化预制主要有以下几项工作：深化设计、材料供应、预制加工、运输配送、现场安装，以及辅助并穿插在全过程中的质量控制和安全监控。（1）深化设计精彩文档 实用标准文案以设计院提供的设计图纸为依据，按照国家法律、法规和标准规范的规定，进行深化设计，并在取得现场工程师认可后，绘制预制加工图。（2）材料供应验收按照业主或招标文件要求，进行现场测绘，同时选择合格的、符合业主或招标文件要求的合格供应厂商，及时收集资料及时送审，经确认后及时订货。（3）预制加工管段加工图经确认后，交付给预制加工厂，由其按图进行加工。预制加工过程中，质量检验人员依据国家规范、设计要求、施工深化图以及预制加工图，对加工后的成品和半成品及时进行质量检验。（4）运输配送根据施工进度计划，组织、协调现场分送、吊运准备工作，并踏勘预制组装件现场安装部位，配备必要的起重设备或协调现场原有的起重设备。（5）现场安装根据进度计划将加工基地配送到现场的预制管线，按施工图进行合理的分配、排列；并根据规范要求先行制作支吊架，再将半成品管线安装到位。2.技术指标（1）加工图要点1）准确性：应严格按照施工深化图、单线图以及现场实测尺寸绘制。2）简要性：图纸要清晰、明确，分段合理（由主到次，由大到小，由系统到楼层依次拆分）。3）加工管段：管段编号、配件编号、口径标注、尺寸标注要逐一对应，不得混乱；所生成的材料明细表应与加工图一一对应，一目了然。4）可追溯性：加工图审定后，应存档，对有修改的部分，应重新绘制加工图修改版，并再次存档备查。（2）预制加工厂配备说明预制加工基地尽可能选择在施工现场附近，加工基地一般设置有生活区、加工区、仓库区和办公区，各区域面积根据工程规模、类别、预制加工量而定。3.适用范围本技术适用于大、中型民用建筑工程、工业工程、石油化工工程的管道安装。4.已应用的典型工程上海环球金融中心、上海通用汽车改造工程、上海国际博览中心10、11号馆、上海X-2国金中心等工程。6.8超高层高压垂吊式电缆敷设技术1.主要技术内容在超高层供电系统中，有时采用一种特殊结构的高压垂吊式电缆，这种电缆不管有多长多重，都能靠自身支撑自重，解决了普通电缆在长距离的垂直敷设中容易被自身重量拉伤的问题。它由上水平敷设段、垂直敷设段、下水平敷设段组成，其结构为：电缆在垂直敷设段带有3精彩文档 实用标准文案根钢丝绳，并配吊装圆盘，钢丝绳用扇形塑料包覆，并与三根电缆芯绞合，水平敷设段电缆不带钢丝绳。吊装圆盘为整个吊装电缆的核心部件，由吊环、吊具本体、连接螺栓和钢板卡具组成，其作用是在电缆敷设时承担吊具的功能并在电缆敷设到位后承载垂直段电缆的全部重量，电缆承重钢丝绳与吊具连接采用锌铜合金浇铸工艺。施工要点：1）吊装工艺选择：利用多台卷扬机吊运电缆，采用自下而上垂直吊装敷设的方法。2）对每个井口的尺寸及中心垂直偏差进行测量，并安装槽钢台架。3）设计穿井梭头，用以扶住吊装圆盘，让其顺利穿过井口。4）吊装设备布置：吊装卷扬机布置在电气竖井的最高设备层或以上楼面，除吊装最高设备层的高压垂吊式电缆外，还要考虑吊装同一井道内其他设备层的高压垂吊式电缆。5）架设专用通信线路，在电气竖井内每一层备有电话接口。指挥人、主吊操作人、放盘区负责人还必须配备对讲机。6）电气竖井内光线弱，要设置临时照明。图6.8卷扬机分段提升示意图7）电缆盘架设：电缆盘至井口应设有缓冲区和下水平段电缆脱盘后的摆放区，面积大约30〜40m2。架设电缆盘的起重设备通常从施工现场在用的塔吊、汽车吊、履带吊等起重设备中选择。8）吊装过程：选用有垂直受力锁紧特性的活套型网套，同时为确保吊装安全可靠，设一根直径12.5mm保险附绳，当上水平段电缆全部吊起，将主吊绳与吊装圆盘连接，同时将垂直段电缆钢丝绳与吊装圆盘连接。当吊装圆盘连接后，组装穿井梭头。在吊装过程中，在电气竖井井口安装防摆动定位装置，可以有效地控制电缆摆动。将上水平段电缆与主吊绳并拢，并用绑扎带捆绑，应由下而上每隔2m捆绑，直至绑到电缆头，吊运上水平段和垂直段电缆。吊装圆盘在槽钢台架上固定后，还要对其辅助吊挂，目的是使电缆固定更为安全可靠。在吊装圆盘及其辅助吊索安装完成后，电缆处于自重垂直状态下，将每个楼层井口的电缆用抱箍固定在槽钢台架上。水平段电缆通常采用人力敷设。在桥架水平段每隔2m设置一组滚轮。卷扬机分段提升示意图见图6.8。2.技术指标（1）采用的标准规范《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303、《电气装置安装工程电气设备交接试验标准》GB50150、《建筑机械使用安全技术规程》JGJ33、《施工现场临时用电安全技术规范》JGJ46。（2）技术要求精彩文档 实用标准文案1）电缆型号、电压及规格应符合设计要求。核实电缆生产编号、订货长度、电缆位号，做到敷设准确无误。2）电缆外观无损伤，电缆密封应严密。3）电缆应做耐压和泄漏试验，试验标准应符合国家标准和规范的要求，电缆敷设前还应用2.5kV摇表测量绝缘电阻是否合格。3.适用范围适用于在超高层建筑电气竖井内的高压垂吊式电缆敷设，尤其适用于长距离大截面电缆垂直敷设。4.已应用的典型工程上海环球金融中心。6.9预分支电缆施工技术1.主要技术内容（1）技术特点：分支电缆是近年来的一项新产品，该产品根据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体三部分进行特殊设计与制造，产品到现场经检查合格后可直接安装就位，极大地缩短了施工周期、减少了材料费用和施工费用，更好地保证了配电的可靠性。预分支电缆由三部分组成：主干电缆、分支线、起吊装置，并具有三种类型：普通型、阻燃型、耐火型。预分支电缆是高层建筑中母线槽供电的替代产品，具有供电可靠、安装方便、占用建筑面积小、故障率低、价格便宜、免维修等优点，目前已广泛应用于中高层建筑采用电气竖井垂直供电的系统和隧道、机场、桥梁、公路等供电系统。（2）施工技术：采用预分支电缆技术时，应先行测量建筑电气竖井的实际尺寸（竖井高度、层高、每层分支接头位置等），同时结合实际配电系统安装的位置量身订制，为避免因楼层功能改变引起容量的变动，宜将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。（3）预分支电缆的安装：预分支电缆可以吊装或放装，采用放装（从上往下或从末端开始施放），用户需要向制造厂家提出，电缆在出厂复绕时要逆向复绕。无论是吊装还是放装，安装时每一楼层都要有专人监护，以免电缆刮伤。在电缆提升前应先安装钢丝网套，钢丝网套安装时要用扎紧线与电缆扎紧，其扎紧线应位于网套的末端。在电缆全部吊好后应及时将电缆固定在安装支架上，以减少网套承受的拉力，从而避免因拉力过大把电缆外护套拉坏。2.技术指标《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303、《预制分支电力电缆安装》标准图集000101-7。3.适用范围适用于中高层建筑交流额定电压为0.6/1kV、中小负荷的配电线路。4.已应用的典型工程杭州西湖文化广场环球中心、宁波万豪大酒店。6.10电缆穿刺线夹施工技术1.主要技术内容精彩文档 实用标准文案（1）技术特点：电缆穿刺线夹施工技术，是一种新型的电缆连接器技术，是代替分线箱、T接箱最佳的产品，施工时无需截断主电缆，可在电缆任意位置做分支，不需要对导线和线夹做特殊处理，操作简单、快捷，与常规接线方式相比，免去了剥除绝缘层、搪锡或压接端子、绝缘包扎等工序，减少了绝缘层、电线头等施工垃圾，降低了常规做法难以避免的环境污染，节省人工和安装费用。（2）施工工艺：一般穿刺分支接头结构多采用绝缘线芯穿刺线夹工艺制作，穿刺分支电缆的绝缘穿刺线夹具有力矩螺母和穿刺结构，力矩螺母用于保证恒定的接触压力，确保良好的电气接触，并同穿刺结构一起使安装简便可靠。绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。（3）施工方法：采用电缆穿刺线夹施工时，首先在主线电缆上确定好分支线的位置，并在确定的部位剥去200〜500mm外护套，将主线电缆芯线分叉，无需剥去电缆芯线内护层（绝缘层），将分支线直接插入具有防水功能的支线帽内（无需剥去绝缘层），再将线夹固定在主线电缆分支芯线处，在连接处用手拧紧线夹螺母，最后用套筒扳手套固定线夹，按顺时针拧紧线夹上的力矩螺母，当穿刺刀片与金属导体的接触达到最佳效果时力矩螺母便会自动断离，如图6.10所示，不需要对导线和线夹做特殊处理。将支线插入线将线夹固定在主线的连接用扳手加固定线夹下端用拧至力矩螺母断离夹支线帽处然后用手拧紧线夹螺母另一扳手顺时针拧力矩螺线图6.10穿刺线夹安装示意图步骤一步骤二步骤三步骤四2.技术指标《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303及相关产品技术标准。3.适用范围适用于中高压1〜10kV电系统绝缘电缆的分支连接。分支连接适用于1.5〜400mm2铜、铝导体的绝缘电缆。4.已应用的典型工程北京四季青服装交易中心工程、浙江建设综合大厦（元茂大厦）等。※※※※※6.11大型储罐施工技术（一）液压提升（顶升）倒装大型储罐技术1.主要技术内容精彩文档 实用标准文案液压提升（顶升）倒装大型储罐技术是近年较广泛采用的新工艺，按液压机具的不同可分成液压提升倒装法和液压顶升倒装法两种。它采用在罐体内圆周均布若干个液压千斤顶（液压提升缸），通过自动控制液压系统向千斤顶（提升缸）同时供油，使各千斤顶（液压缸）同步上升，带动罐壁起升，循环重复这一过程，即可最终完成罐体吊装。2.技术指标液压提升（顶升）倒装大型储罐的方案设计及选用应遵循国家的相关标准、规范的规定。施工原理是：在罐内布置高压油泵站，液压油经高压油管进入千斤顶使柱塞推动顶柱上升，提升（顶升）力通过胀圈、托板等传至已组装焊接完毕的上部罐体，将罐体顶升到一定高度，再组装焊接下一圈壁板，依此往复进行，直至全部罐壁组焊完毕。整个工装机具包括液压千斤顶（提升缸）系统、自控操作系统和液压站及管路系统。为提高罐壁的刚度，需设置胀圈。为了操作自动化，在液压提升（顶升）系统上要装自控阀、液压限位器、报警装置等。在罐体外要设操作控制台，用以控制液压千斤顶（提升缸）的起升和回缩。使用这种方法吊装的特点是：（1）在罐体内布设液压提升（顶升）系统，对罐外周边场地、环境要求不高。（2）液压系统可采用计算机控制，自动化水平高，操作简单、可靠。（3）罐体上升同步、平稳，行程、高度可控。（4）施工环境好、劳动强度低，施工速度快、工作效率高。（5）施工安全，由于液压系统有反向自锁功能，不会因停电或其他突然状况而造成事故。（6）液压千斤顶（提升油缸）起重能力大，采用不同的数量组合，就可以实现所需要的提升（顶升）负荷。3.适用范围适用于大型金属立式圆柱形储罐的倒装施工。4.已应用的典型工程深圳新鸿光油库2台20000m3拱顶油罐安装、九江石化总厂成品罐安装工程3台30000m3浮顶罐液压提升、大连石化公司新增原油库100000m3油罐安装等。（二）大型储罐内置悬挂平台正装法施工技术1.主要技术内容大型储罐正装法施工，罐体组装按照自下而上的顺序进行。首先进行罐体的定位放线，铺设焊接底板；然后对壁板进行精确下料预制，在底板边缘板上焊接好工装件，用精确组装法组装第一圈壁板，调整壁板圆弧度、垂直度和上口水平度并用斜支撑固定，焊接立缝；安装内置悬挂平台和壁板专用组装卡具，组装第二圈壁板并依次焊接立缝、横缝（埋弧自动横焊）；提升内置悬挂平台，自下而上依次安装各层壁板；第二圈壁板焊接完成后可同时安装浮盘装配式操作平台，在平台上组装浮顶船舱；壁板和浮盘安装结束后，开始安装中央排水系统、导向管、密封装置等附件；最后进行充水试压、浮盘升降试验和基础沉降试验。（1）悬挂平台安装设置悬挂平台由三角架、平台梁、平台板、防护栏杆、安全网和焊接在壁板上的挂耳组成（结构见图6.11）。悬挂平台的三角架按3m—个沿罐壁圆周设置。平台亦分为3m—段，焊接固定于三角架上。精彩文档 实用标准文案图6.11悬挂平台结构图1一壁板；2—挂耳；3—三角架；4一平台板；5—栏杆；6—护腰；7—扶手（2）内置悬挂平台安装组装第二圈壁板前，在第一圈壁板内侧安装悬挂平台，以供第二圈壁板组装焊接用，安装位置在第一圈壁板内侧2/3高度处，同时安装好防护栏杆和安全网。在靠近罐人孔处搭设斜梯，以供人上下操作平台，在浮顶施工时，将浮顶下面的斜梯拆除，浮顶上面的斜梯逐层搭设。（3）内置悬挂平台提升在第三圈壁板组装前，进行内置悬挂平台的提升。提升时，将若干个手动葫芦按每3m距离沿罐壁圆周布置半圈（或1/3圈，依据罐周长而定，一般不超过30个），葫芦吊钩悬挂于第二圈壁板上部吊耳上，由指挥人员统一指挥，各葫芦同时同步缓缓拉升，直至壁板2/3高度处进行就位。就位时，注意将所有三角架支腿均插于挂耳内，避免漏挂。就位后，加装一节斜梯至平台。2.技术指标符合《立式圆筒形钢制焊接储罐施工及验收规范》GB50128、《钢结构工程施工质量验收规范》GB50205、《现场设备、工业管道焊接工程施工及验收规范》GB50236。3.适用范围适用于石油化工和港口储运行业的容积为10000m3以上的大型储罐施工。4.已应用的典型工程营口港墩台山原油储运工程（2台50000m3储罐）、营口仙人岛一期工程（6台100000m3及4台50000m3储罐）、南京炼油厂20000m3储罐工程、天津汇鑫油库工程（3台50000m3储罐）、中国兵器华锦集团储运项目营口仙人岛场站工程（4台100000m3、2台50000m3和5台30000m3储罐）。7绿色施工技术7.1基坑施工封闭降水技术1.主要技术内容基坑施工封闭降水技术是指采用基坑侧壁帷幕或基坑侧壁帷幕+基坑底封底的截水措施，阻截基坑侧壁及基坑底面的地下水流入基坑，同时采用降水措施抽取或引渗基坑开挖范围内的现存地下水的降水方法。在我国南方沿海地区宜采用地下连续墙或护坡桩+搅拌桩止水帷幕的地下水封闭措施。北方内陆地区宜采用护坡桩+旋喷桩止水帷幕的地下水封闭措施。河流阶地地区宜采用双排或三排搅拌桩对基坑进行封闭同时兼做支护的地下水封闭措施。2.技术指标精彩文档 实用标准文案（1）封闭深度：宜采用悬挂式竖向截水和水平封底相结合，在没有水平封底措施的情况下要求侧壁帷幕（连续墙、搅拌桩、旋喷桩等）插入基坑下卧不透水土层一定深度，深度情况应满足下式计算：式中：L——帷幕插入不透水层的深度；——作用水头；b——帷幕厚度。（2）截水帷幕厚度：满足抗渗要求，渗透系数宜小于1.0×10-6cm/s。（3）基坑内井深度：可采用疏干井和降水井，若采用降水井，井深度不宜超过截水帷幕深度；若采用疏干井，井深应插入下层强透水层。（4）结构安全性：截水帷幕必须在有安全的基坑支护措施下配合使用（如注浆法），或者帷幕本身经计算能同时满足基坑支护的要求（如地下连续墙）。3.适用范围适用于有地下水存在的所有非岩石地层的基坑工程。4.已应用的典型工程天津中钢天津响锣湾项目、北京朔黄大厦工程、协和医院门诊楼及手术科室楼工程、太原名都工程、深圳地铁益田站、广州地铁越秀公园站基抗工程、河北曹妃甸首钢炼钢区地下管廊工程。7.2施工过程水回收利用技术（一）基坑施工降水回收利用技术1.主要技术内容基坑施工降水回收利用技术，一般包含两种技术：一是利用自渗效果将上层滞水引渗至下层潜水层中，可使大部分水资源重新回灌至地下的回收利用技术；一是将基坑降水所抽取水集中存放，用于生活用水中洗漱、冲刷厕所及现场洒水控制扬尘，经过处理或水质达到要求的水体可用于结构养护用水、基坑支护用水，如土钉墙支护用水、土钉孔灌注水泥浆液用水，以及混凝土试块养护用水、现场砌筑抹灰施工用水等的回收利用技术。2.技术指标（1）基坑涌水量式中：——基坑涌水量（m3/d），按照最不利条件计算最大流量；K1——含水层渗透系数（m/d）；H——含水层厚度（m）；S——降深（m）；R0——影响半径（m），；r0——基坑换算半径（m）。精彩文档 实用标准文案（2）降水井出水能力式中：q0——单井渗水量（m3/d）；l1——进水管高度（m）；d——进水管直径（m）；——与含水层渗透系数有关的经验系数（经验系数取值范围30〜130）。（3）现场生活用水量式中：q1——现场生活用水量（m3/d）；P1——生活区居民人数；N1——生活区昼夜生活用水定额[m3/（人·d）]；K2——生活区用水不均衡系数，取2.5。（4）现场洒水控制扬尘用水量式中：q2——现场洒水控制扬尘用水量（m3/d）；K3——用水定量，取0.15m3/km2；S——施工现场洒水控制扬尘面积（km2）；t——每天洒水次数。（5）施工砌筑抹灰用水量为；式中：q3——施工砌筑抹灰用水量（m3/d）；K4——未预计的施工用水系数，取1.15；K5——用水不均衡系数，取1.5；Qi——每天施工工程量；Ni——每m3砖砌体耗水量（0.2〜0.22m3）；每m2抹灰耗水量（0.01〜0.015m3）。（6）基坑降水回收利用率为式中：Q1——回灌至地下的水量（根据地质情况及试验确定）；K6——损失系数，取0.85〜0.95。3.适用范围精彩文档 实用标准文案适用于地下水埋藏较浅的地区。4.已应用的典型工程北京清华大学环境能源楼工程、威盛大厦工程、中关村金融中心等。（二）雨水回收利用技术与现场生产废水利用技术1.主要技术内容（1）雨水回收利用技术是指在施工过程中将雨水收集后，经过雨水渗蓄、沉淀等处理，集中存放，用于施工现场降尘、绿化和洗车，经过处理的水体可用于结构养护用水、基坑支护用水，如土钉墙支护用水、土钉孔灌注水泥浆液用水，以及混凝土试块养护用水、现场砌筑抹灰施工用水等的回收利用技术。（2）现场生产废水利用技术是指将施工生产、生活废水经过过滤、沉淀等处理后循环利用的技术。2.技术指标施工现场用水应有20%来源于雨水和生产废水等回收。3.适用范围适用于工业与民用建筑的施工工程。4.已应用的典型工程北京市西城区月坛街道汽南社区、怀柔龙山新新小镇别墅区，北海团城。7.3预拌砂浆技术1.主要技术内容预拌砂浆是指由专业生产厂生产的，用于建设工程中的各类砂浆拌合物，预拌砂浆分为干拌砂浆和湿拌砂浆两种。湿拌砂浆是指由水泥、细骨料、矿物掺合料、外加剂和水以及根据性能确定的其他组分，按一定比例，在搅拌站经计量、拌制后、运至使用地点，并在规定时间内使用完毕的拌合物。干混砂浆是指由水泥、干燥骨料或粉料、添加剂以及根据性能确定的其他组分，按一定比例，在专业生产厂经计量、混合而成的混合物，在使用地点按规定比例加水或配套组分拌和使用。2.技术指标预拌砂浆应符合《预拌砂浆》JG/T230等国家现行相关标准和应用技术规程的规定。3.适用范围适用于需要应用砂浆的工业与民用建筑。4.已应用的典型工程广州国际金融中心（珠江新城西塔）、广州市新电视塔、武汉摩尔城等工程。7.4外墙自保温体系施工技术1.主要技术内容墙体自保温体系是指以蒸压加气混凝土、陶粒增强加气砌块和硅藻土保温砌块（砖）等制成的蒸压粉煤灰砖、蒸压加气混凝土砌块和陶粒砌块等为墙体材料，辅以节点保温构造措施的自保温体系。可满足夏热冬冷地区和夏热冬暧地区节能50%的设计标准。2.技术指标精彩文档 实用标准文案主要技术性能参见表7.4，其他技术性能参见《蒸压加气混凝土砌块》GB/T11968和《蒸压加气混凝土应用技术规程》JGJ17的标准要求。轻质保温墙体材料自保温体系技术要求表7.4项目指标干体积密度（kg/m3）475～825抗压强度（MPa）B05级3.5B06级5.0B07级5.0B08级7.5导热系数[W/（m·K）]0.12～0.2体积吸水率（%）15～253.适用范围适用于夏热冬冷地区和夏热冬暧地区外墙、内隔墙和分户墙。适用于高层建筑的填充墙和低层建筑的承重墙。4.已应用的典型工程广州发展中心大厦、广州凯旋会、北京丰台的世嘉丽晶小区、中国建筑文化中心、科技部节能示范楼、京东方生活配套楼等。7.5粘贴式外墙外保温隔热系统施工技术图7.5-1粘贴保温板外保温系统示意图①一混凝土墙，各种砌体墙；②一聚苯板胶粘剂；③一模塑或挤塑聚苯乙烯泡沫板；④一抹面砂浆；⑤一耐碱玻璃纤维网格布或镀锌钢丝网；⑥一机械锚固件；⑦一抹面砂浆；⑧一涂料、饰面砂浆或饰面砖等（一）粘贴聚苯乙烯泡沫塑料板外保温系统1.主要技术内容粘贴保温板外保温系统施工技术是指将燃烧性能符合要求的聚苯乙烯泡沫塑料板粘贴于外墙外表面，在保温板表面涂抹抹面胶桨并铺设增强网，然后做饰面层的施工技术（图7.5-1）。聚苯板与基层墙体的连接有粘结和粘锚结合两种方式。保温板为模塑聚苯板（EPS板）或挤塑聚苯板（XPS板）。2.技术指标系统应符合《外墙外保温工程技术规程》JGJ144，《膨胀聚苯板薄抹灰外墙外保温系统》JG/T149标准要求。3.适用范围该保温系统适用于新建建筑和既有房屋节能改造中各种形式主体结构的外墙外保温，适宜在严寒、寒冷地区和夏热冬冷地区使用。4.已应用的典型工程北京龙祥家园、北京漪龙台公寓。（二）粘贴岩棉（矿棉）板外保温系统精彩文档 实用标准文案图7.5-2岩（矿）棉外保温系统基本构造1—基层墙体；2—胶粘剂；3—岩（矿）棉；4一抹面胶桨；5—增强网；6—锚栓；7—外饰面1.主要技术内容外墙外保温岩棉（矿棉）施工技术是指用胶粘剂将岩（矿）棉板粘贴于外墙外表面，并用专用岩棉锚栓将其锚固在基层墙体，然后在岩（矿）棉板表面抹聚合物砂浆并铺设增强网，然后做饰面层，其特点是防火性能好。基本构造见图7.5-2。2.技术指标该系统应符合《外墙外保温工程技术规程》JGJ144和《建筑用岩棉、矿渣棉绝热制品》GB/T19686要求。技术指标参见表7.5。3.适用范围适用于低层、多层和高层建筑的新建或既有建筑节能改造的外墙保温，适宜在严寒、寒冷地区和夏热冬冷地区使用。岩（矿）棉保温板外保温系统技术要求表7.5项目性能要求抗冲击强度，J普通型≥2加强型≥10吸水量，g/m2≤1000，当≤500时可不做耐冻融测试耐冻融，kPa30次冻融循环后表面无裂紋、空鼓、起泡、剥离现象。抹面胶浆与岩棉板之间的拉伸粘结强度≥80，或断裂在岩棉板内水蒸气渗透当量空气层厚度，m带有全部保护层的系统水蒸气渗透当量空气层厚度Sd值≤1耐候性，kPa80次热—雨及5次正负温循环后表面无裂纹、粉化、剥落现象。抹面胶浆与岩棉板之间的拉伸粘结强度≥80，或断裂在岩棉板内抗风压动态风荷载试验值不小于工程项目的风荷载设计值4.已应用的典型工程天津华琛散热器厂节能示范楼工程。7.6现浇混凝土外墙外保温施工技术（一）TCC建筑保温模板施工技术1.主要技术内容TCC建筑保温模板体系是一种保温与模板一体化的保温模板体系。该技术将保温板辅以特制支架形成保温模板，在需要保温的一侧代替传统模板，并同另一侧的传统模板配合使用，共同组成模板体系。模板拆除后结构层和保温层即成型。TCC建筑保温模板体系构造如图7.6所示：2.技术指标精彩文档 实用标准文案图7.6TCC建筑保温模板体系构造图1—混凝土墙体；2—无需保温一侧普通模板及支撑；3—保温板；4—TCC保温模板支架；5—锚栓保温材料为XPS挤塑聚苯乙烯板，保温性能和厚度符合设计要求，燃烧性能等技术性能符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.2要求；安装精度要求同普通模板，见《混凝土结构工程施工质量验收规范》GB50204。3.适用范围适用于有节能要求的新建剪力墙结构建筑工程。4.已应用的典型工程上海锦绣满堂住宅小区。（二）现浇混凝土外墙外保温施工技术1.主要技术内容现浇混凝土外墙外保温施工技术是指在墙体钢筋绑扎完毕后，浇筑混凝土墙体前，将保温板置于外模内侧，浇筑混凝土完毕后，保温层与墙体有机地结合在一起。聚苯板可以是EPS，也可以是XPS。当采用XPS时，表面应做拉毛、开槽等加强粘结性能的处理，并涂刷配套的界面剂。按聚苯板与混凝土的连接方式不同分为：（1）有网体系：外表面有梯形凹槽和带斜插丝的单面钢丝网架聚苯板（EPS或XPS），在聚苯板内外表面及钢丝网架上喷涂界面剂，将带网架的聚苯板安装于墙体钢筋之外，用塑料锚栓穿过聚苯板与墙体钢筋绑扎，安装内外大模板，浇筑混凝土墙体，拆模后有网聚苯板与混凝土墙体连接成一体。（2）无网体系：采用内表面带槽的阻燃型聚苯板（EPS或XPS），聚苯板内外表面喷涂界面剂，安装于墙体钢筋之外，用塑料锚栓穿过聚苯板与墙体钢筋绑扎，安装内外大模板，饶筑混凝土墙体，拆模后聚苯板与混凝土墙体连接成一体。2.技术指标（1）系统应符合《外墙外保温工程技术规程》JGJ144和《现浇混凝土复合膨胀聚苯板外墙外保温技术要求》JG/T228要求。（2）保温板与墙体必须连接牢固，安全可靠，有网体系、无网体系板面附加锚固件可用塑料锚栓，锚入墙内长度不得小于50mm。（3）保温板与墙体的自然粘结强度，EPS板≥0.10MPa，XPS板≥0.20MPa。（4）有网体系板与板之间垂直缝表面钢丝网之间应用火烧丝绑扎，间距≤150mm，或用附加网片左右搭接。钢丝网和火烧丝应注意防锈。（5）无网体系板与板之间的竖向高低槽应用保温板胶粘剂粘结。3.适用范围适用于低层、多层和高层建筑的现浇混凝土外墙，适宜在严寒、寒冷地区和夏热冬冷地区使用。4.已应用的典型工程精彩文档 实用标准文案北京玉渊潭公寓、北京大屯220号院。7.7硬泡聚氨酯外墙喷涂保温施工技术1.主要技术内容外墙硬泡聚氨酯喷涂施工技术是指将硬质发泡聚氨酯喷涂到外墙外表面，并达到设计要求的厚度，然后作界面处理、抹胶粉聚苯颗粒保温浆料找平，薄抹抗裂砂浆，铺设增强网，再做饰面层。基本构造见图7.7。图7.6TCC建筑保温模板体系构造图1—混凝土墙体；2—无需保温一侧普通模板及支撑；3—保温板；4—TCC保温模板支架；5—锚栓2.技术指标该系统技术指标参见表7.7规定。外墙喷涂硬泡聚氨酯系统技术要求表7.7试验项目性能指标耐候性不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于0.11MPa，破坏界面应位于保温层浸水1h吸水量，g/m2≤1000抗冲击强度，JC形普通型（单网）3冲击，合格加强型（双网）10冲击，合格T形3冲击，合格抗风压值不小于工程项目的风荷载设计值耐冻融严寒及寒冷地区30次循环、夏热冬冷地区10次循环表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度，g/（m2·h）≥0.85不透水性试样防护层内侧无水渗透耐磨损，500L砂无开裂，龟裂或表面保护层剥落、损伤系统抗拉强度（C形），MPa≥0.1并且破坏部位不得位于各层界面饰面砖粘结强度（T形），MPa（现场抽测）≥0.4抗震性能（T形）设防烈度等级地震作用下面砖饰面及外保温系统无脱落精彩文档 实用标准文案3.适用范围适用于抗震设防烈度≤8度的多层及中高层新建民用建筑和工业建筑，也适用于既有建筑的节能改造工程。4.已应用的典型工程北京西二旗居住区312号工程、北京金都杭城。7.8工业废渣及（空心）砌块应用技术1.主要技术内容工业废渣及（空心）砌块应用技术是指将工业废渣制作成建筑材料并用于建设工程。工业废渣应用于建设工程的种类较多，如蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块、磷石膏砌块、粉煤灰砖等。磷石膏砌块是磷铵厂和磷酸氢钙厂在生产过程中排出的废渣，制成磷石膏砌块等；粉煤灰砖是以粉煤灰、石灰或水泥为主要原料，掺加适量石膏、外加剂、颜料和骨料等，以坯料制备、成型、高压或常压养护而制成的粉煤灰砖。粉煤灰小型空心砌块是以粉煤灰、水泥、各种轻重集料、水为主要组分（也可加入外加剂等）拌合制成的小型空心砌块，其中粉煤灰用量不应低于原材料重量的20%，水泥用量不应低于原材料重量的10%。2.技术指标蒸压加气混凝土砌块应满足《蒸压加气混凝土砌块》GB11968；轻骨料混凝土小型空心砌块应满足《轻集料混凝土小型空心砌块》GB/T15529；磷石膏砖技术指标参照《蒸压灰砂多孔砖》JC/T637的技术性能要求；粉煤灰小型空心砌块的性能应满足《粉煤灰混凝土小型空心砌块》JC/T862的技术要求；粉煤灰砖的性能应满足《粉煤灰砖》JC239的技术要求。3.适用范围磷石膏砖可适用于砌块结构的所有建筑的非承重墙外墙和内填充墙；粉煤灰小型空心砌块适用于一般工业与民用建筑，尤其是多层建筑的承重墙体及框架结构填充墙。4.已应用的典型工程贵州开磷磷业有限公司建材厂试验楼、贵州六盘水凉都大花园。7.9铝合金窗断桥技术1.主要技术内容隔热断桥铝合金的原理是在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导，隔热铝合金型材门窗的热传导性比非隔热铝合金型材门窗降低40%〜70%。中空玻璃断桥铝合金门窗自重轻、强度高，加工装配精密、准确，因而开闭轻便灵活，无噪声，密度仅为钢材的1/3，其隔音性好。断桥铝合金窗指采用隔热断桥铝型材、中空玻璃、专用五金配件、密封胶条等辅件制作而成的节能型窗。主要特点是采用断热技术将铝型材分为室内、外两部分，采用的断热技术包括穿条式和浇筑式两种，其构造见图7.9。2.技术指标精彩文档 实用标准文案断桥铝合金窗应符合相关地区节能设计标准要求及《铝合金窗》GB/T8479标准要求。铝合金窗受力构件应经试验或计算确定。未经表面处理的型材最小实测壁厚≥1.4mm。图7.9断热型材（穿条式和浇筑式）3.适用范围适用于各类形式的建筑物外窗。4.已应用的典型工程北京上地工贸园、中银大厦等。7.10太阳能与建筑一体化应用技术1.主要技术内容“建筑太阳能一体化”是指在建筑规划设计之初，利用屋面构架、建筑屋面、阳台、外墙及遮阳等，将太阳能利用纳入设计内容，使之成为建筑的一个有机组成部分。“太阳能与建筑一体化”分为太阳能与建筑光热一体化和光电一体化。太阳能与建筑光热一体化是利甩太阳能转化为热能的利用技术，建筑上直接利用的方式有：①利用太阳能空气集热器进行供暧；②利用太阳能热水器提供生活热水；③基于集热—储热原理的间接加热式被动太阳房；④利用太阳能加热空气产生的热压增强建筑通风。太阳能与建筑光电一体化是指利用太阳能电池将白天的太阳能转化为电能由蓄电池储存起来，晚上在放电控制器的控制下释放出来，供室内照明和其他需要。光电池组件有多个单晶硅或多晶硅单体电池通过串并联组成，其主要作用是把光能转化为电能。2.技术指标（1）太阳能与建筑光热一体化，按《民用建筑太阳能热水系统应用技术规范》GB50364和《太阳能供热采暧工程技术规范》GB50495技术要求进行。（2）太阳能与建筑光电一体化按《民用建筑太阳能光伏系统应用技术规范》JGJ203技术要求进行。3.适用范围适用于太阳辐射总量在5000MJ/m2的青藏高原、西北地区、华北地区、东北大部，以及云南、广东、海南的部分低纬度地区。太阳能与建筑光电一体化宜建小区式发电厂。4.已应用的典型工程乌鲁木齐市华源，博瑞新村以太阳能真空管为组件的屋顶和外挂墙壁，进行热水供应，小区路灯和地下车库照明采用LED灯；清华大学建筑学院教学楼。精彩文档 实用标准文案7.11供热计量技术1.主要技术内容供热计量技术是对集中供热系统的热源供热量、热用户的用热量进行计量。包括热源和热力站热计量、楼栋热计量和分户热计量。热源和热力站热计量应采用热量计量装置进行计量，热源或热力站的燃料消耗量、补水量、耗电量应分项计量，循环水泵电量宜单独计量。2.技术指标供热计量方法按《供热计量技术规程》〗JGJ173进行。3.适用范围适用于我国所有采暧地区。4.已应用的典型工程天津市和河南省等省市均进行了计量收费工作。7.12建筑外遮阳技术1.主要技术内容建筑遮阳是将遮阳产品安装在建筑外窗、透明幕墙和采光顶的外侧、内侧和中间等位置，以遮蔽太阳辐射。夏季，阻止太阳辐射热从玻璃窗进入室内；冬季，阻止室内热量从玻璃窗逸出。因此，设置适合的遮阳设施，可以节约建筑运行能耗，可以节约空调用电25%左右；设置良好遮阳的建筑，可以使外窗保温性能提高约一倍，节约建筑采暖用能10%左右。根据遮阳产品的安装的位置分为外遮阳、内遮阳、中间遮阳、中置遮阳。2.技术指标影响建筑遮阳性能的指标有抗风荷载性能、耐雪荷载性能、耐积水荷载性能、操作力性能、机械耐久性能、热舒适和视觉舒适性能等，产品技术性能指标见《建筑遮阳通用要求》JG/T274；施工时应符合《建筑遮阳工程技术标准》（新编）。3.适用范围建筑遮阳形式的确定，应综合考虑地区气候特征、经济技术条件、房间使用功能等因素，以满足建筑夏季遮阳、冬季阳光入射、冬季夜间保温，以及自然通风、采光、视野等要求。适合于我国严寒、寒冷、夏热冬冷、夏热冬暧地区的建筑工业与民用建筑。4.已应用的典型工程上海沪上生态家、北京神华集团办公楼等。7.13植生混凝土1.主要技术内容植生混凝土是以多孔混凝土为基本构架，内部是一定比例的连通孔隙，为混凝土表面的绿色植物提供根部生长、吸取养分的空间，是一种植物能直接在其中生长的生态友好型混凝土。基本构造由多孔混凝土骨架、保水填充材料、表面土等组成。主要技术内容可分为多孔混凝土的制备技术、内部碱环境的改造技术及植物生长基质的配制技术、植生喷灌系统、植生混凝土的施工技术等。2.技术指标精彩文档 实用标准文案（1）护堤植生混凝土主要材料组成：碎石或碎卵石、普通硅酸盐水泥、矿物掺合料（硅灰、粉煤灰、矿粉）、水、高效减水剂。护堤植生混凝土主要是利用模具制成的包含有大孔的混凝土模块拼接而成，模块含有的大孔供植物生长；或是采用大骨料制成的大孔混凝土，形成的大孔供植物生长；强度范围在10MPa以上；混凝土密度1800〜2100kg/m3；混凝土空隙率不小于15%，必要时可达30%。（2）屋面植生混凝土材料组成：轻质骨料、普通硅酸盐水泥、硅灰或粉煤灰、水、植物种植基。主要是利用多孔的轻骨料混凝土作为保水和根系生长基材，表面敷以植物生长腐殖质材料；混凝土强度在5〜15MPa之间；屋顶植生混凝土密度700〜1100kg/m3；屋顶植生混凝土孔隙率18%〜25%。（3）墙面植生混凝土材料组成：天然矿物废渣（单一粒径5〜8mm）普通硅酸盐水泥、矿物掺合料、水、高效减水剂。主要是利用混凝土内形成庞大的毛细管网络，作为为植物提供水分和养分的基材；混凝土强度在5〜15MPa之间；墙面植生混凝土密度在1000〜1400kg/m3；混凝土孔隙率在15%〜22%。3.适用范围适用于屋顶绿化，市政工程坡面结构以及河流两岸护坡等表面的绿化与保护。4.已应用的典型工程镇江水环境处理“生态堤—滨江带—湿地系统的修复和污染控制”的生态堤。7.14透水混凝土1.主要技术内容透水混凝土是既有透水性又有一定强度的多孔混凝土，其内部为多孔堆聚结构。透水的原理是利用总体积小于骨料总空隙体系的胶凝材料部分地填充粗骨料颗粒之间的空隙，即剩余部分空隙，并使其形成贯通的孔隙网，因而具有透水效果。（1）透水混凝土的制备透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的207。以内；水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥；掺合料可选用硅灰、粉煤灰、矿渣微细粉等。投料时先放入水泥、掺合料、粗骨料，再加入一半的水用量，搅拌30s；然后加入添加剂（外加剂、颜料等），搅拌60s；最后加入剩余水量，搅拌120s出料。（2）透水混凝土的施工透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。可采用机械或人工方法进行摊铺；成型可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工；表面处理主要是为了保证提高表面观感，对已成型的透水混凝土表面进行修整或清洗；透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过6m。（3）透水混凝土养护、维护精彩文档 实用标准文案透水混凝土施工后采用覆盖养护，洒水保湿养护至少7d，养护期间要防止混凝土表面孔隙被泥沙污染。混凝土的日常维护包括日常的清扫、封堵孔隙的清理。清理封堵孔隙可采用风机吹扫、高压冲洗或真空清扫等方法。2.技术指标透水混凝土的技术指标分为拌合物指标和硬化混凝土指标。（1）拌合物：坍落度（5〜50mm）；凝结时间（初凝不少于2h）；浆体包裹程度（包裹均匀，手攥成团，有金属光泽）。（2）硬化混凝土：强度（C15〜C30）；透水性（不小于1mm/s）；孔隙率（10%〜20%）。（3）抗冻融循环：一般不低于F100。3.适用范围透水混凝土一般多用于市政道路、住宅小区、城市休闲广场、园林景观道路、商业广场、停车场等路面工程。4.已应用的典型工程奥运公园透水混凝土路面工程、上海世博园透水混凝土地面工程、郑州国际会展中心透水混凝土路面工程。8防水技术8.1防水卷材机械固定施工技术（一）聚氯乙烯（PVC）、热塑性聚烯烃（TPO）防水卷材机械固定施工技术1.主要技术内容机械固定即采用专用固定件，如金属垫片、螺钉、金属压条等，将聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材以及其他屋面层次的材料机械固定在屋面基层或结构层上。机械固定包括点式固定方式和线性固定方式。固定件的承载能力和布置，根据实验结果和相关规定严格设计。聚氯乙烯（PVC）或热塑性聚烯烃（TPO））防水卷材的搭接是由热风焊接形成连续整体的防水层。焊接缝是因分刊连互相渗透、缠绕形成新的内聚焊接链，强度高于卷材且与卷材同寿命。（1）点式固定点式固定即使用专用垫片和螺钉对卷材进行固定，卷材搭接时覆盖住固定件，如图8.1-1所示。（2）线性固定线性固定即使用专用压条和螺钉对卷材进行固定，使用防水卷材覆盖条对压条进行覆盖，如图8.1-2所示。基层、隔汽层以及保温板等材料与点式固定相同。精彩文档 实用标准文案图8.1-1点式固定示意图图8.1-2线性固定示意图2.技术指标（1）当固定基层为混凝土结构时，其厚度应不小于60mm，强度等级不低于C25；当固定基层为钢板时，其厚度一般要求为0.8mm，不得小于0.63mm。（2）聚氯乙烯（PVC）防水卷材的物理化学性能应满足表8.1-1要求、TPO防水卷材物理性能指标应满足表8.1-2要求。聚氯乙烯（PVC）防水卷材物理性能表8.1-1目指标厚度/mm2.0拉力/（N/50mm）≥1000最大力伸长率%≥10热处理尺寸变化率%≤1.0低温弯折性-25℃无裂纹抗穿孔性不透水不透水性不透水接缝抗剪强度6.0或卷材破坏热老化处理外观无起泡、裂纹、粘结和孔洞拉力保持率/%≥80伸长率保持力/%低温弯折性-20℃无裂纹耐化学侵蚀拉力保持率/%≥80伸长率保持力/%低温弯折性-20℃无裂纹人工气候加速老化拉力保持率/%≥80伸长率保持力/%低温弯折性-20℃无裂纹精彩文档 实用标准文案热塑性聚烯烃（TPO）防水卷材物理性能表8.1-2项目指标不透水性通过抗拉强度（双向）/MPa≥800加强层断裂时的伸长率/%≥20抗静载荷强度（EPS&混凝土）/kg≥25抗冲击力（EPS&混凝土）/mm≥10抗撕裂强度L/T，N≥800/500搭接剥离强度/（N/50mm）≥100搭接剪力强度/（N/50mm）≥800抗紫外线性能通过低温弯折度/℃≤-45外耐火性BROOF（t1）阻燃性E耐根穿刺性通过3.适用范-围聚氯乙烯（PVC）防水卷材、热塑性聚烯烃（TPO）防水卷材机械固定技术的应用范围广泛，可以在低坡大跨度或坡屋面的新屋面及翻新屋面中使用，特别在大跨度屋面中该技术的经济性和施工速度都有明显优势。主要应用于厂房、仓库和体育场馆等屋面防水工程。4.已应用的典型工程该技术巳经在国内外得到大量应用。其中国内较典型的工程包括：五棵松体育馆、上汽依维柯红岩商用车项目新建厂房一期、新中国国际展览中心、广州丰田扩能项目厂房、大连英特尔芯片工厂等屋面防水工程。（二）三元乙丙（EPDM）防水卷材无穿孔机械固定施工技术1.主要技术内容图8.1-3无穿孔增强型机械固定系统构造无穿孔增强型机械固定系统是轻型、无穿孔的三元乙丙（EPDM）防水卷材机械固定施工技术。该系统采用将增强型机械固定条带（RMA）用压条或垫片机械固定在轻钢结构屋面或混凝土结构屋面基面上，然后将宽幅三元乙丙橡胶防水卷材（EPDM）粘贴到增强型机械固定条带（RMA）上，相邻的卷材用自粘接缝搭接带粘结而形成连续的防水层。构造见图8.1-3所示。精彩文档 实用标准文案在安装和固定完保温板与隔汽层之后，按照风荷载设计的要求固定条带（RMA），条带（RMA）的间距根据屋面不同分区、不同的风荷载设置。然后将三元乙丙卷材粘接到预制了搭接带的条带（RMA）上，在节点以及女儿墙转角处做机械固定，以减小结构变形对这些部位的影响。轻钢屋面可直接固定，混凝土屋面须预钻孔。选择该系统的前提是基层必须要具有足够的抗拔能力。抗风荷载性能是直接关系到屋面机械固定系统质量的关键。三元乙丙卷材耐候性、抗紫外线性能优异、使用寿命长、回收利用简单并且不含任何增塑剂，可有效减少屋面防水层的更新频率，降低了回收和再生产带来的环境污染问题，环保节能。在达到使用寿命年限后可简单的回收利用，对资源保护有积极的影响。2.技术指标根据风速、建筑物所在区域、建筑物规格、基层类型、屋面结构层次等因素，计算机械固定密度，并在屋面不同部位，分别设计边区、角区和中区，按不同密度进行固定。对于机械固定系统性能非常重要的一个指标是系统的抗风荷载性能，是系统成与败的关键。风荷载与机械固定密度设计的步骤：风荷载的计算方法有多种，以下为同时考虑到屋面正压力与负压力的计算：（1）风揭力计算W（帕）式中：Qref——瞬时风速风压=空气密度/2×风速3；Ce——暴露系数（由建筑物所在区域决定，海边、农村、郊区和市区）；Cpe——负压力系数（风经过屋面时带来的压力）；Cpi——正压力系数（室内压力）。（2）紧固件抗拉拔力R（N）紧固件设计抗拔值=屋面系统抗拔力试验值×修正系数/安全系数紧固件的抗拉拔力不是一个简单的单个紧固件的抗拉拔力值，而是整个系统的抗拉拔力值，其计算方法是在屋面系统抗风揭力实验中，任一元件失败而断定系统失效时紧固件的受力数值。（3）紧固件密度n（个/m2）紧固件密度：n=W/R，计算出每平方米卷材需要的紧固件数量。（4）建筑物情况按照建筑物的尺寸、高度和坡度确定不同风荷载区域：例如角区、边区和中区，屋面受风力影响递减。（5）条带（RMA）布置在屋面不同的分区条带（RMA）布置的间距为：式中：I——表示条带（RMA）或机械固定间距（m）；n——表示每平方米紧固件数量；e——表示紧固件间距。精彩文档 实用标准文案但最大间距I不能大于2.5m。如果是钢屋面，条带的固定在满足风荷载设计要求的同时还须垂直于波峰方向固定，以减轻屋面受力；混凝土屋面无固定方向的要求。增强型机械固定条带（RMA）的技术要求表8.1-3项目增强型三元乙丙搭接带（两边）基本材料三元乙丙橡胶合成橡胶厚度/mm1.520.63宽度/mm24576三元乙丙橡胶防水卷材物理性能指标表8.1-4项目指标厚度/mm1.5±10%断裂拉伸强度/（N/m2）≥9延伸率/%≥450撕裂强度/（kN/m）≥35低温弯折/℃≤-45抗紫外线性能无裂纹臭氧老化/（40×168h）无裂纹尺寸稳定性/%≤1吸水性/%≤13.适用范围轻钢屋面、混凝土屋面工程防水。4.已应用的典型工程成都英特尔厂房、北京卡夫饼干厂、苏州齐梦达芯片厂、天津空客A320总装厂、沈阳宝马厂房等。8.2地下工程预铺反粘防水技术1.主要技术内容包括材料及施工两部分：地下工程预铺反粘防水技术所采用的材料是高分子自粘胶膜防水卷材。该卷材系在一定厚度的高密度聚乙烯卷材基材上涂覆一层非沥青类高分子自粘胶层和耐候层复合制成的多层复合卷材。其特点是具有较高的断裂拉伸强度和撕裂强度，胶膜的耐水性好，一、二级的防水工程单层使用时也可达到防水要求。采用预铺反粘法施工时，在卷材表面的胶粘层上直接浇筑混凝土，混凝土固化后，与胶粘层形成完整连续的粘接。这种粘接是由液态混凝土与整体合成胶相互勾锁而形成。高密度聚乙烯主要提供高强度；自粘胶层提供很好的粘接性能，可以承受结构产生的裂纹影响；耐候层既可以使卷材在施工时可适当外露，同时提供不粘的表面供工人行走，使得后道工序可以顺利进行。精彩文档 实用标准文案该卷材采用全新的施工方法进行铺设：卷材使用于平面时，将高密度聚乙烯面朝向垫层进行空铺；卷材使用于立面时，将卷材固定在支护结构面上，胶粘层朝向结构层，在搭接部位临时固定卷材。防水卷材施工后，不需铺设保护层，可以直接进行绑扎钢筋、支模板、浇筑混凝土等后续工序施工。混凝土浇筑过程中，未凝固混凝土与卷材的耐候层和胶粘层接触、作用，在混凝土固化后卷材与混凝土之间形成牢固连续的粘接，实现对结构混凝土直接的防水保护，防止防水层局部破坏时，外来水在防水层和结构混凝土之间窜流。该技术在提高防水层对结构保护可靠性的同时大幅度降低可能发生的漏水维修难度和费用。2.技术指标主要物理性能指标表8.2项目指标国标要求1拉伸强度500N/50mm2延伸率400%3无处理条件下与混凝土粘接2.0N/mm4热老化后于混凝土粘接1.5N/mm5紫外老化后与混凝土粘接1.5N/mm6低温弯折性-25℃7热老化后的低温弯折性-23℃8耐热性，70℃，2h无位移、流淌、滴落9钉杆撕裂强度400N10侧向窜水0.6MPa11低温开裂循环无要求3.适用范围适用于地下工程底板及侧墙外防内贴法防水。4.已应用的典型工程北京地铁十号线农展馆站、北京地铁四号线知春路站、北京LG大厦、北京宝洁研发中心、上海联合利华研发中心、上海陶氏化工研发大楼、大连奧林匹克广场、无锡机场候机楼、南京光进湖别墅等地下防水工程。8.3预备注浆系统施工技术1.主要技术内容图8.3注浆管结构示意图预备注浆系统是地下建筑工程混凝土结构接缝防水施工技术。混凝土结构施工时，将具有单透性、不易变形的注浆管预埋在接缝中，当接缝渗漏时，向注浆管系统设定在构筑物外表面的导浆管端口中注入灌浆液，即可密封接缝区域的任何缝隙和孔洞，并终止渗漏。与传统的接缝处理方法相比，不仅材料性能优异、安装简便，而且节省工期和费用，并在不破坏结构的前提下，确保接缝处不渗漏水，是一种先进、有效的接缝防水措施。精彩文档 实用标准文案当采用普通水泥、超细水泥或者丙烯酸盐化学浆液时，系统可用于多次重复注浆。利用这种先进的预备注浆系统可以达到“零渗漏”效果。如果构筑物将来出现渗漏，可重复注浆管系统也可以提供完整的维护方案。预备注浆系统是由注浆管系统、灌浆液和注浆泵组成。注浆管系统由注浆管、连接管及导浆管、固定夹、塞子、接线盒等组成。注浆管分为一次性注浆管和可重复注浆管两种。2.技术指标（1）硬质塑料、橡胶管或螺纹管骨架注浆管的主要物理性能应符合表8.3-1的要求。硬质塑料、橡胶管或螺纹管骨架注浆管的主要物理性能表8.3-1序号检测项目指标1注浆管外径，mm10〜402注浆管内径，mm≥63骨架与外层编织布之间应完整不得有松开和脱离现象4抗压强度（变形），20℃，80mm长的试件20kg/min后管内径变形小于2mm5出浆孔间距，mm≤30（2）不锈钢弹簧管骨架注浆管的主要物理性能应符合表8.3-2的要求。不锈钢弹簧管骨架注浆管的主要物理性能表8.3-2序号检测项目指标1注浆管外径，mm10〜402注浆管内径，mm≥63骨架与外层编织布之间应完整不得有松开和脱离现象4外径变形30%的压力，N/mm≥705滤布渗透系数K20，cm/s≥0.0036等效孔径095，mm＜0.0743.适用范围主要应用于地铁、隧道、市政工程、水利水电工程、建（构）筑物。可以在施工缝、后浇带、新旧混凝土接触部位使用。4.已应用的典型工程北京地铁、国家大剧院、上海地铁、深圳地铁、成都地铁、厦门翔安海底隧道、杭州大剧院等。8.4遇水膨胀止水胶施工技术图8.4遇水膨胀止水胶在穿墙管周围施工示意图1.主要技术内容遇水膨胀止水胶是一种单组分、无溶剂、遇水膨胀的聚氨酯类无定型膏状体，用于密封结构接缝和钢筋、管、线等周围的渗漏。具有双重密封止水功能，当水进入接缝时，它可以利用橡胶的弹性（以压缩应力止水）和遇水膨胀体积增大（以膨胀压止水）填塞缝隙，起到止水作用。精彩文档 实用标准文案遇水膨胀止水胶独特的性能优势，使其在实际工程应用中具有非常广范的适用性。无定型膏状，确保它可以适合不规则的基面接缝防水，且施工简便、可操作性强，适合各种接缝部位，尤其是不同材质之间、操作空间小施工难度高、潮湿、桩头等部位的密封止水。与水接触，它的膨胀倍率可达原始体积的220%以上。可在垂直面施工，不下垂；耐久性好，化学稳定性优异。2.技术指标遇水膨胀止水胶的主要物理性能应符合表8.4的要求。遇水膨胀止水胶的主要物理性能表8.4序号项目指标PJ220PJ4001固含量，%≥852密度，g/cm3规定值±0.13下垂度（50±2）℃，mm≤24表干时间，h≤2457d拉伸粘结强度，MPa≥0.4≥0.26低温柔性（-20±2）℃，2h无裂纹7拉伸性能拉伸强度，MPa≥0.58断裂伸长率，%≥4009体积膨胀倍率，%≥220≥40010长期浸水体积膨胀倍率保持率，（28d）%≥9011抗水压力，MPa1.5不渗水2.5不渗水12实干厚度（48d），mm≥213VOC，g/L≤200苯，g/kg≤0.1甲苯，二甲苯，g/kg≤50游离甲苯二异氰酸酯（TDI），g/kg≤514溶剂浸泡后体积膨胀倍率保持率a，（3d）%5%Ca（OH）2≥905%NaC1≥90a此项根据地下水性质由供需双方商定执行3.适用范围主要应用于地铁、隧道、市政工程、水利水电工程、建（构）筑物。可以在施工缝、后浇带、新旧混凝土接触面、穿墙管（盒）、桩头和立柱等部位使用。4.已应用的典型工程国家大剧院、北京地铁、上海地铁、深圳地铁、杭州地铁、成都地铁、厦门翔安海底隧道、杭州大剧院、国华电力、宁夏水处理厂。8.5丙烯酸盐灌浆液防渗施工技术1.主要技术内容第二代丙烯酸盐化学灌浆液是一种新型防水堵漏材料，它用一种新的交联剂，替换了第一代丙烯酸盐化学灌浆液中的交联剂N，N—次甲基双丙烯酰胺，浆液中不含有酰胺基团的化合物，更符合环保的要求。同时添加了促使丙烯酸盐化学灌浆液的凝胶在水中膨胀的成分，进一步提高了防渗效果。精彩文档 实用标准文案丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。（1）丙烯酸盐灌浆液用于混凝土裂缝、施工缝防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。2）灌浆孔的布置：当裂缝深度小于1m时，只需骑缝埋设灌浆嘴和嵌缝止漏就可以灌浆了。灌浆嘴的间距宜为0.3〜0.5m，在上述范围内选择裂缝宽度大的地方埋设灌浆嘴；当裂缝深度大于1m时，除骑缝埋设灌浆嘴外和嵌缝止漏外，还须在缝的两侧布置穿过缝的斜孔。穿缝深度视缝的宽度和灌浆压力而定，缝宽或灌浆压力大，穿缝深度可以大些，反之应小些。孔与缝的外露处的距离以及孔与孔的间距宜为1〜1.5m。3）垂直裂缝的灌浆次序，应是自下而上，先深后浅；水平裂缝的灌浆次序，应是自一端到另一端。如果压水资料表明，某些孔、嘴进水量较大，串通范围较广，应优先灌浆。4）灌浆时，除已灌和正在灌浆的孔、嘴外，其他孔、嘴均应敞开，以利排水排气。当未灌孔、嘴出浓浆时，可以将其封堵，继续在原孔灌浆，直至原孔在设计压力下不再吸浆或吸浆量小于0.1L/min，再换灌临近未出浓浆和未出浆的孔、嘴。一条缝最后一个孔、嘴的灌浆，应持续到孔、嘴内浆液凝胶为止。（2）丙烯酸盐灌浆液用于不密实混凝土防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。2）灌浆孔的布置：采取分序施工，逐步加密，最终孔距0.5m左右。孔深应达到混凝土厚度的3/4〜4/5。3）灌浆工艺：尽可能采用双液灌浆。因为这类灌浆，外漏渗径短，浆液的凝胶时间短，采用单液灌浆容易堵泵、堵管，不仅桨液浪费大，且难以达到防渗堵漏的效果。每一孔段灌浆前都要做好充分准备，确保一旦灌浆开始，就能顺利进行到底，灌至孔内浆液凝胶结束。（3）丙烯酸盐灌浆液用于坝基防渗帷幕的施工技术1）应用方式丙烯酸盐灌浆用于坝基防渗帷幕可以有三种方式：纯丙烯酸盐灌浆帷幕、水泥一丙烯酸盐灌浆复合（混合）帷幕、补强帷幕。①经过水泥灌浆试验证明，水泥对该部位不具有可灌性，而该部位的透水性又超过坝基防渗要求时，应设计纯丙烯酸盐灌浆帷幕。②当经过水泥灌浆试验证明，水泥对该部位具有一定的可灌性，但该部位细微裂隙发育，水泥灌浆时压水透水率Q值大，水泥灌浆单耗小的坝段，水泥灌浆后，应设计一排丙烯酸盐灌浆帷幕，形成水泥一丙烯酸盐灌浆复合（混合）帷幕。③当水泥灌浆后，通过灌浆资料分析和效果检查，发现局部部位水泥灌浆时吸水不吸浆，或达不到防渗标准，针对局部设计丙烯酸盐灌浆补强帷幕。2）丙烯酸盐灌浆帷幕的设计对于纯丙烯酸盐灌浆帷幕、水泥一丙烯酸盐灌浆复合（混合）帷幕，应和水泥灌浆一样，采用分序施工，逐步加密。补强帷幕则只需在需要补强的部位和深度布置灌浆孔。精彩文档 实用标准文案3）工艺流程：布置钻孔→分段阻塞（或用孔口封闭器）→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆→封孔→效果检查。单液灌桨：第一批混合的桨量以满足管路和孔段占浆量再加开始10min的吸浆量为限，以后每批混合桨量以满足101min的吸浆量为限。当Q≤5L/min时，凝胶时间为50〜60min；当5L/min≤Q≤10L/min时，凝胶时间为40〜50min；当Q＞10L/min时，凝胶时间为30〜40min。双液灌浆：凝胶时间短于30min的一定要采用双液灌浆；凝胶时间长于30min的尽量采用双液灌浆，可以提高浆液的利用率，减少弃浆，还可以提高灌浆质量，降低劳动强度。当Q≤5L/min时，凝胶时间为35〜45min；当5L/min≤Q≤10L/min5时，凝胶时间为25〜35min；当Q＞10L/min时，凝胶时间为15〜25min。4）施工灌浆①盛浆容器应采用塑料或不锈钢制品；②用反循环法，回浆管进风，进浆管敞开，用风将孔内的积水吹出来。采用双液灌浆时，将泵的输入管分别与A、B液连接；采用单液灌浆时，在A液中再加入等体积的B液搅拌均匀，将泵的输入管与混合液连接，从进浆管进浆，回浆管出浓浆时，关闭回浆管，记录孔容占浆，尽快升到设计压力；③每5min记录一次进浆量，直至灌浆结束；④灌浆应连续进行，只有在邻孔串漏的情况下才可以采用间歇灌浆；⑤在设计灌浆压力下，应灌至连续3个读数小于0.02L/min时即可结束。对于有涌水的孔段或地下水流速较大的部位，应灌至孔内浆液凝胶。待最后一批混合的浆液胶凝1h后，才可松开阻塞器、拔管、扫孔和进行下一工序。⑥封孔：全孔丙烯酸盐灌浆结束后，应通过扫孔的办法将孔内的凝胶清除并冲洗干净，然后用水泥进行压力灌浆封孔。⑦效果检查：丙烯酸盐灌浆结束3d后即可进行效果检查。1.技术指标丙烯酸盐灌浆液及其凝胶主要技术指标应满足表8.5-1、表8.5-2要求：丙烯酸盐灌浆液物理性能表8.5-1序号项目技术要求备注1外观不含颗粒的均质液体2密度/（g/cm3）≤1.203黏度/（mPa·s）≤54pH值6.0〜9.05胶凝时间可调精彩文档 实用标准文案6毒性实际无毒按我国食品安全性毒理学评价程度和方法为无毒丙烯酸盐灌浆液凝胶后的性能表8.5-2序号项目名称技术要求I型II型1渗透系数/（cm/s）＜1×10-6＜1×10-72同砂体抗压强度/kPa≥200≥4003抗挤出破坏比降≥300≥6004遇水膨胀率产/%≥303.适用范围矿井、巷道、隧洞、涵管止水；混凝土渗水裂隙的防渗堵漏；混凝土结构缝止水系统损坏后的维修；坝基岩石裂隙防渗帷幕灌浆；坝基砂砾石孔隙防渗帷幕灌浆；土壤加固；喷射混凝土施工。4.已应用的典型工程北京地铁机场线、北京地铁10号线、上海长江隧道、向家坝水电站、丹江口水电站、大岗山水电站、湖南省筱溪水电站等工程。8.6聚乙烯丙纶防水卷材与非固化型防水粘结料复合防水施工技术1.主要技术内容聚乙烯丙纶是由上下两层长丝丙纶无纺布和中间芯层线性低密度聚乙烯一次加工复合而成的防水卷材。非固化型防水粘结料是由橡胶、沥青改性材料和特种添加剂制成的弹塑性膏状体，与空气长期接触不固化的防水材料。施工时先将非固化型防水粘结料涂刮于基面上，然后将聚乙烯丙纶防水卷材粘贴在上部，卷材与卷材之间也采用非固化型防水粘结料粘结，从而形成复合防水层。特点是冷施工、环保，并可在低温及潮湿基面上施工。聚乙烯丙纶防水卷材与非固化型防水粘结料复合提高并强化了防水功能。非固化型防水粘结料可吸收基层开裂产生的拉应力，适应基层变形能力强，并可以自愈合。虽然卷材是满粘，但同时又达到了空铺的效果，既不窜水，又能够适应基层开裂变形的需求。2.技术指标聚乙烯丙纶防水卷材的物理化学性能应满足表8.6-1要求，非固化型防水粘结料的物理化学性能应满足表8.6-2要求。聚乙烯丙纶防水卷材物理性能表8.6-1项目指标断裂拉伸强度/（N/cm）常温≥6060℃≥30扯断伸长率/%常温≥400-20℃≥10撕裂强度/N≥20精彩文档 实用标准文案不透水性（0.3MPa，30min）无渗漏低温弯折温度/℃≤-20续表项目指标加热伸缩量/mm延伸2收缩4热空气老化（80℃×168h）断裂拉伸强度保持率/%≥80扯断伸长率保持率/%≥70耐碱性（质量分数为10%的Ca（OH）2溶液，常温×168h）断裂拉伸强度保持率/%。≥80扯断伸长率保持率/%≥80人工气候老化断裂拉伸强度保持率/%≥80扯断伸长率保持率/%≥70粘结剥离强度（片材与片材）N/mm（标准试验条件）≥1.5浸水保持率（常温×168h）/%≥70复合强度（表层与芯层）/（N/mm）≥1.2非固化型防水粘结料物理性能表8.6-2序号项目指标1外观黑色黏稠状2固体含量/%≥993耐热度/℃≥804不透水性（0.1MPa，30min）不透水5粘结强度/MPa≥0.36低温柔度/℃-207延伸性，无处理/mm≥303.适用范围适用于建筑、轨道交通、隧道、泳池、桥梁等防水和防渗工程。4.已应用的典型工程金沟河热力工程隧道、北京格莱瑞服饰生产研发综合楼、石景山办事处办公楼、房山滨河家园、怀柔生态技术展示中心等防水工程。8.7聚氨酯防水涂料施工技术1.主要技术内容聚氨酯防水涂料是通过化学反应而固化成膜，分为单组分和双组分两种类型。单组分聚氨酯防水涂料为聚氨酯顶聚体，在现场涂覆后经过与水或空气中湿气的化学反应，固化形成高弹性防水涂膜。双组分聚氨酯防水涂料由甲、乙两个组分组成，甲组分为聚氨酯顶聚体，乙组分为固化组分，现场将甲、乙两个组分按一定的配合比混合均匀，涂覆后经反应固化形成高弹性防水涂膜。精彩文档 实用标准文案聚氨酯防水涂料可采用喷涂、刮涂、刷涂等工艺施工。施工时需分多层进行涂覆，每层厚度不应大于0.5mm，且相邻两层应相互垂直涂覆。聚氨酯防水涂膜的特点：（1）涂膜致密、无接缝，整体性强，在任何复杂的基面均易施工。（2）涂层具有优良的抗渗性、弹性及低温柔性。（3）具有较好的耐腐蚀性。（4）涂料固化成膜易受环境温度、湿度影响。（5）对基层平整度要求较高。见表8.7-1、表8.7-2。单组分聚氨酯防水涂料物理力学性能表8.7-1序号项目III1拉伸强度/MPa≥1.9≥2.452断裂伸长率/%≥550≥4503撕裂强度/（N/mm）≥12≥144低温弯折性/℃≤-405不透水性/0.3MPa，30min不透水6固体含量/%≥807表干时间/h≤128实干时间/h≤249加热伸缩率/%≤1.0≥-4.010潮湿基面粘结强度/MPa≥0.5双组分聚氨酯防水涂料物理力学性能表8.7-2序号项目III1拉伸强度/MPa≥1.9≥2.452断裂伸长率/%≥450≥4503撕裂强度/（N/mm）≥12≥144低温弯折性/℃≤-355不透水性/0.3MPa，30min不透水6固体含量/%≥907表干时间/h≤88实干时间/h≤249加热伸缩率/%≤1.0≥-4.010潮湿基面粘结强度/MPa≥0.52.技术指标聚氨酯防水涂料的物理力学性能应符合《聚氨酯防水涂料》GB/T19250的要求。产品按拉伸性能分为Ⅰ、Ⅱ两类。精彩文档 实用标准文案3.适用范围非外露防水工程。4.已应用的典型工程已应用于北京、杭州、郑州、武汉等地铁的明挖车站、北京后现代城、北京积水潭医院、北京乔波滑雪馆、吉林国家粮食储备库、石家庄万达广场、杭州新绿园小区、杭州丽江公寓、湖北十堰东风汽车总部办公楼、南宁国际会展中心等防水工程。9抗震加固与监测技术9.1消能减震技术1.主要技术内容消能减震技术是将结构的某些构件设计成消能构件，或在结构的某些部位装设消能装置。在风或小震作用时，这些消能构件或消能装置具有足够的初始刚度，处于弹性状态，结构具有足够的侧向刚度以满足正常使用要求；当出现大风或大震作用时，随着结构侧向变形的增大，消能构件或消能装置率先进入非弹性状态，产生较大阻尼，大量消耗输入结构的地震或风振能量，使主体结构避免出现明显的非弹性状态，且迅速衰减结构的地震或风振反应（位移、速度、加速度等），保护主体结构及构件在强地震或大风中免遭破坏或倒塌，达到减震抗震的目的。消能部件（消能构件或消能装置及其连接件）按照不同“构件形式”分为消能支撑、消能剪力墙、消能支承或悬吊构件、消能节点、消能连接等。消能部件中的消能器（又称阻尼器）分为速度相关型如黏滞流体阻尼器、黏弹性阻尼器、黏滞阻尼墙、黏弹性阻尼墙；位移相关型如金属屈服型阻尼器、摩擦阻尼器等，和其他类型如调频质量阻尼器（TMD）、调频液体阻尼器（TLD）等。采用消能减震技术的结构体系与传统抗震结构体系相比，具有大震安全性、经济性和技术合理性。2.技术指标建筑结构消能减震设计方案，应根据建筑抗震设防类别、抗震设防烈度、场地条件、建筑结构方案和建筑使用要求，与采用抗震设计的设计方案进行技术、经济可行性的对比分析后确定。采用消能减震技术结构体系的计算分析应依据《建筑抗震设计规范》GB50011进行，设计安装做法应遵循国家建筑标准设计图集《建筑结构消能减震（振）设计》09SG610-2，其产品应符合《建筑消能阻尼器》JG/T209的规定。3.适用范围消能减震技术主要应用于高层建筑，高耸塔架，大跨度桥梁，柔性管道、管线（生命线工程），既有建筑的抗震（或抗风）性能的改善等。4.已应用的典型工程江苏省宿迁市建设大厦、北京威盛大厦等新建工程，以及北京火车站、北京展览馆、西安长乐苑招商局广场4号楼等加固改造工程。9.2建筑隔震技术1.主要技术内容精彩文档 实用标准文案基础隔震系统是通过在基础和上部结构之间，设置一个专门的橡胶隔震支座和耗能元件（如铅阻尼器、油阻尼器、钢棒阻尼器、黏弹性阻尼器和滑板支座等），形成高度很低的柔性底层，称为隔震层。通过隔震层的隔震和耗能元件，使基础和上部结构断开，将建筑物分为上部结构、隔震层和下部结构三部分，延长上部结构的基本周期，从而避开地震的主频带范围，使上部结构与水平地面运动在相当程度上解除了耦连关系，同时利用隔震层的高阻尼特性，消耗输入地震动的能量，使传递到隔震结构上的地震作用进一步减小，提高隔震建筑的安全性。目前除基础隔震外，人们对层间隔震的研究和应用也越来越多。隔震技术已经系统化、实用化，它包括摩擦滑移系统、叠层橡胶支座系统、摩擦摆系统等，其中目前工程界最常用的是叠层橡胶支座隔震系统。这种隔震系统，性能稳定可靠，采用专门的叠层橡胶支座作为隔震元件，是由一层层的薄钢板和橡胶相互叠置，经过专门的硫化工艺粘合而成，其结构、配方、工艺需要特殊的设计，属于一种橡胶厚制品。目前常用的橡胶隔震支座有：天然橡胶支座、铅芯橡胶支座、高阻尼橡胶支座等。2.技术指标采用隔震技术后的上部结构受地震作用一般可减小3〜6倍，地震时建筑物上部结构的反应以第一振型为主，类似于刚体平动，其地震反应很小，结构构件和内部设备都不会发生破坏或丧失正常的使用功能，在内部工作和生活的人员不仅不会遭受伤害，也不会感受到强烈的摇晃，强震发生后人员无需疏散，房屋无需修理或仅需一般修理。从而保证建筑物的安全甚至避免非结构构件如设备、装修破坏等次生灾害的发生。建筑隔震设计方案，应根据建筑抗震设防类别、抗震设防烈度、场地条件、建筑结构方案和建筑使用要求，与采用抗震设计的设计方案，进行技术、经济可行性的对比分析后确定。采用隔震技术结构体系的计算分析应依据《建筑抗震设计规范》GB50011进行，设计安装做法应遵循《建筑结构隔震构造详图》03SG610-1，其产品应符合《建筑隔震橡胶支座》JG118的规定。3.适用范围建筑隔震技术主要应用于重要的建筑，一般指甲、乙类等特别重要的建筑；有特殊性使用要求的建筑；传统抗震技术难以达到抗震要求的或有更高抗震要求的某些建筑；也可用于抗震性能不满足要求的既有建筑的加固改造。4.已应用的典型工程北京三里河七部委联合办公楼、北京地铁复八线、福建省防震减灾中心大楼、昆明新机场等。9.3混凝土结构粘贴碳纤维、粘钢和外包钢加固技术1.主要技术内容混凝土结构粘贴碳纤维和粘钢加固技术是采用专门配制的改性环氧树脂胶粘剂将碳纤维片材或钢板粘贴在结构构件表面（多为构件受拉区），形成复合受力体系，使两者共同工作，以提高结构构件的抗弯、抗剪、抗拉承载能力，达到对构件进行加固补强的目的。精彩文档 实用标准文案外包钢加固法是在钢筋混凝土梁、柱四周包型钢的一种加固方法，可分为干式和湿式两种。湿式外包钢加固法，是在外包型钢与构件之间采用改性环氧树脂化学灌浆等方法进行粘结，以使型钢与原构件能整体共同工作。干式外包钢加固法的型钢与原构件之间无粘结（有时填以水泥砂浆），不传递结合面剪力，与湿式相比，干式外包钢法施工更方便，但承载力的提高不如湿式外包钢法有效。2.技术指标粘贴碳纤维、粘钢和外包钢加固的设计计算和胶粘剂的要求应符合《混凝土结构加固设计规范》GB50367和《建筑抗震加固技术规程》JGJ116的规定，关于钢材、焊缝设计及其施工的要求应符合《钢结构设计规范》GB50017的规定。3.适用范围粘贴碳纤维加固技术适用于钢筋混凝土受弯、轴心受压、大偏心受压及受拉构件的加固，粘钢加固技术适用于钢筋混凝土受弯、大偏心受压和受拉构件的加固，二者均不适用于素混凝土构件，包括纵筋配筋率低于现行国家标准《混凝土结构设计规范》GB50010规定的最小配筋率的构件的加固。被加固的混凝土结构构件其现场实测混凝土强度等级不得低于C15^混凝土表面正拉粘结强度不得低于1.5MPa，长期使用的环境温度不应高于60℃。外包钢加固技术适用于需要提高截面承载能力和抗震能力的钢筋混凝土梁、柱结构的加固。4.已应用的典型工程粘贴碳纤维、粘钢和外包钢加固技术在北京火车站、北京工人体育场、中国国家博物馆等加固改造工程均有应用。9.4钢绞线网片聚合物砂桨加固技术1.主要技术内容钢绞线一聚合物砂浆加固技术是一项新型加固技术，它是在被加固构件进行界面处理后，将钢绞线网片敷设于被加固构件的受拉部位，再在其上涂抹聚合物砂浆。其中钢绞线是受力的主体，在加固后的结构中发挥其高于普通钢筋的抗拉强度；聚合物砂浆有良好的渗透性、对氯化物和一般化工品的阻抗性好，粘结强度和密实程度高，它一方面起保护钢绞线网片的作用，另一方面将其粘结在原结构上形成整体，使钢绞线网片与原结构构件变形协调、共同工作，以有效提高其承载能力和刚度。钢绞线网片一聚合物砂浆加固技术除加固效果优异外，与传统加固技术相比，具有良好的环保、耐久、耐高温、防腐、防火性能，施工快捷方便，现场环境污染小，且由于加固层厚度薄，加固后不显著增加结构自重，对建筑物的外观风貌和使用空间及功能没有影响。2.技术指标钢绞线网片一聚合物砂浆加固的材料和设计计算应符合《混凝土结构加固设计规范》GB50367和《建筑抗震加固技术规程》JGJ116的要求。其中配制聚合物砂浆用的聚合物乳液环保检验参照《民用建筑工程室内环境污染控制规范》GB50325进行，总挥发性有机化合物应＜200g/L；游离甲酸应＜0.5g/kg。钢绞线网片—聚合物砂浆加固施工可参考北京市地方标准《钢绞线网片-聚合物砂浆加固混凝土结构施工及验收规程》DB11/T645进行。3.适用范围钢绞线网片—聚合物砂浆加固技术适用于砌体结构砖墙、钢筋混凝土结构梁、板、柱和节点的加固。4.已应用的典型工程精彩文档 实用标准文案该技术应用的主要项目有北京工人体育馆改扩建工程、中国国家博物馆改扩建工程、厦门郑成功纪念馆加固工程、厦门特区纪念馆加固工程等。9.5结构无损拆除技术1.主要技术内容无损性拆除是通过金刚石切割工具在高速运转下对钢筋混凝土磨削，并依靠冷却水带走产生的粉屑，最终形成切割面，来实现构件分离的一种拆除方式。可以根据结构特点和周边场地状况，选用高空吊拆、分块切割、整体转运的施工方法。无损性拆除不存在振动，对保留结构无冲击，不会产生微裂纹破坏，不影响结构受力和使用寿命，同时它具有低噪声、无污染、无振动、效率高的特点。（1）无损性拆除静态切割施工方案的设计考虑到待拆除构件的类型较多，单一的拆除方式不仅效率低、成本高，也不可能完成多样的拆除工作。因此在进行方案设计时需结合几种金刚石切割工具的优点，进行有针对性地选择。1）针对板厚薄且切割距离不长的楼板或楼梯可以选用金刚石手持锯对其进行分离，它可进行单人操作，不需要电源，可多台同时作业，方便快捷，施工效率高。2）针对截面宽度较小的如密肋梁可以选用金刚石薄壁钻进行分离，使用简单灵活、施工速度快，虽受钻头直径的影响，切割面积小，但针对截面宽度小的梁效率特别高。3）针对厚度薄、切割距离长且要求精度高的楼板及墙体可以选用大型长导轨金刚石圆盘锯进行分离，它受轨道的控制，切割位置十分准确，精度较高，虽安装较繁琐，并受锯片直径限制切割深度不大，但在进行薄板长距离切割时优势十分明显。4）针对梁柱及截面厚度较大的墙板等大型构件选用金刚石绳锯进行分离，金刚石绳锯具有切割速度快、功率大等特点，不受混凝土形状和位置的限制，但安装较为复杂，在进行大截面的构件切割时具有优势。（2）无损性拆除吊运方案的设计在确定了拆除方法后，吊运方案的选择也十分重要。可以根据场地情况选择履带吊或其他起重机械作为转运工具，根据起重机械的回转半径和吊装能力来确定构件的分块大小。梁一般以一跨为一个吊运单元，个别跨度较大的梁以半跨为一个吊运单元，采用双索双圈吊篮式拴系法；柱以一层高为一个吊运单元，采用单索双股穿孔拴系法；板通过计算自身受力状况确定不同面积为一个吊运单元，采用四点起吊法。（3）无损性拆除施工工艺流程分析原结构图纸→确定拆除顺序→放线确定拆除范围→搭设临时支撑→钻吊装孔→起重机械就位→切割→吊运→转运清理。2.技术指标（1）金刚石绳鋸绳索的变向是通过导向轮的组合安装来实现的，施工过程中导向轮的安装与主动驱动轮中的位置关系应巧妙的设计，以满足切割要求。绳索切割线速度不低于18m/s。金刚石绳索的质量标准应满足切割过程中最大张拉强度的要求。（2）金刚石圆盘鋸精彩文档 实用标准文案切割鋸片与切割深度的关系见表9.5。切割鋸片与切割深度关系表9.5锯片直径/mm4006007001200切割深度/mm150250300500轨道安装偏差控制在3mm以内，锯片固定完成后检查调整锯片与切割面的垂直度。平行于墙体切割楼板时，距离墙边最小切割距离为30mm。（3）金刚石薄壁钻孔位偏差：采用十字画线法确定钻孔中心，孔位偏差不超过3mm。利用连续钻孔进行切割时，钻孔采用φ89mm或φ108mm孔径施工，1m长度方向上布置钻孔数为10〜12个。切割直线偏差小于20mm。3.适用范围适用于各类钢筋混凝土结构民用建筑的局部结构拆改及有保留结构要求的工程施工。4.已应用的典型工程为满足2008年奧运会的需要，国家奥林匹克体育中心体育场对原有结构进行了拆除、改造，拆除部分主要集中在看台及看台与高架平台的连廊部分。原看台最高处44步，最低处31步，此次改造仅保留下部20步看台，其上的柱、梁、楼板及折线形看台板全部拆除。柱拆除方量约250m3，梁拆除方量1700m3，楼板拆除面积约1000m2，看台板拆除面积约3600m2。通过多种切割工具的组合和合理的施工组织，无损性拆除技术的应用效果非常好。9.6无粘结预应力混凝土结构拆除技术1.主要技术内容无粘结预应力混凝土拆除是指将已张拉完、端头处理完的无粘结预应力混凝土梁、板中的无粘结预应力筋切断，然后再迸行梁、板混凝土的拆除。其技术内容主要包括卸荷架搭设、确定预应力钢筋的位置、人工剔凿找出预应力钢筋、对预应力钢筋进行临时固定并放张卸锚、在指定范围进行混凝土切除、预应力筋重新张拉、封头。2.技术指标（1）符合《无粘结预应力混凝土结构技术规程》JGJ92。（2）工艺流程：搭设卸荷架→探测确定预应力筋位置→剔凿除预应力筋→放张卸锚、混凝土切除→预应力筋端部加固处理（浇混凝土及附加钢筋）→预应力筋重新张拉→封头。（3）确定预应力钢筋的位置：在支撑系统搭设完成后，要参考原有结构预应力施工图纸，并结合一些探测仪器如雷达探测仪等，确定预应力钢筋的准确位置以及预应力节点的位置，并作出标记。图9.6-1预应力筋的切断示意图1）预应力混凝土改造，先将需要拆除构件的每根预应力钢筋所在位置上剔凿三个洞口，其中第一洞口1和第三洞口3位置在拟拆除的构件的边缘，中间洞口2位置在拟拆除的构件中间。第一洞口1、第三洞口3剔凿完成后，第一洞口1、第三洞口3处的预应力筋用临时固定锚具固定住，在中间洞口精彩文档 实用标准文案2处采用热熔法将预应力筋切断。如图9.6-1所示。2）根据不同情况采用不同的开洞和临时固定方法。然后可以采用气割的方法将洞口内的预应力钢筋切断，将预加应力慢慢释放掉，烧断前必须在该预应力筋张拉端作可靠的防护，在洞口处预应力筋切断放张后，还需重新进行张拉，恢复开洞位置周边结构中的预应力状态，张拉力按照原有结构预应力的张拉力进行。必须注意的是由于预应力筋放张和重新张拉时，张拉端混凝土强度很难满足施工要求且预应力筋出端面处位置难以保证理想状态，因此在张拉之前必须对预应力筋端部进行加固处理，以满足混凝土局部承压的要求。图9.6-2预应力混凝土结构示意图3）在梁中的预应力钢筋为集团束方式布置的，每梁中布有多根预应力筋在原结构混凝土中，在梁端位置，该预应力钢筋集团束都位于梁的中上端。由于预应力重新张拉需要将预应力钢筋分散开处理，所以这就需要在混凝土拆除完毕后重新浇筑一部分混凝土安放承压板，并配置一定数量的附加钢筋，以承担预应力钢筋局部承压的作用。此部分混凝土强度达到85%以后，就可以对预应力钢筋再次张拉，张拉控制应力按照原结构的要求进行。加上锚具尺寸和混凝土保护层厚度，第一次浇筑的混凝土至少需要300mm，其余部分混凝土第二次浇筑或分若干次浇筑混凝土。如图9.6-2所示。3.适用范围由于建筑物用途的改变而需要对已建成或正在施工的无粘结预应力结构进行改造的工程。4.已应用的典型工程该技术在北京华贸中心商贸广场工程中成功应用。北京华贸中心商贸广场是北京市60项重点工程之一。总建筑面积186280m2，工程结构形式为框架-剪力墙结构。由于使用功能的改变，对地下一层〜地上六层局部顶板的无粘结预应力结构进行改造。9.7深基坑施工监测技术1.主要技术内容通过在工程支护（围护）结构上布设凸球面的钢制测钉作为位移监测点，使用全站仪定期对各点进行监测，根据变形值判定是否采取相应措施，消除影响，避免进一步变形发生的危险。监测方法可分为基准线法和坐标法。在墙顶水平位移监测点旁布设围护结构的沉降监测点，布点要求间隔15〜25m布设一个监测点，利用高程监测的方法对围护结构墙顶进行沉降监测。基坑围护结构沿垂直方向水平位移的监测：用测斜仪由下至上测量预先埋设在墙体内测斜管的变形情况，以了解基坑开挖施工过程中基坑支护结构在各个深度上的水平位移情况，用以了解、推算围护体变形。临近建筑物沉降监测：利用高程监测的方法来了解临近建筑物的沉降，从而了解其是否会引起不均匀沉降。精彩文档 实用标准文案基准点的布设：在施工现场沉降影响范围之外，布设3个基准点为该工程临近建筑物沉降监测的基准点。临近建筑物沉降监测的监测方法、使用仪器、监测精度同建筑物主体沉降监测。2.技术指标（1）变形报警值：水平位移报警值：按一级安全等级考虑，最大水平位移≤0.14%H；按二级安全等级考虑，最大水平位移≤0.3%H。（2）地面沉降量报警值：按一级安全等级考虑，最大沉降量≤0.1%H；按二级安全等级考虑，最大沉降量≤0.2%H。（3）监测报警指标一般以总变化量和变化速率两个量控制，累计变化量的报警指标一般不宜超过设计限值。若有监测项目的数据超过报警指标，应从累计变化量与日变量两方面考虑。3.适用范围用于深基坑钻、挖孔灌注桩、地连墙、重力坝等围（支）护结构的变形监测。4.已应用的典型工程深圳中航广场工程、上海万达商业中心等。9.8结构安全性监测（控）技术1.主要技术内容结构安全性监测（控）技术是指，通过对结构安全控制参数进行一定期间内的量值及变化进行监测，并根据监测数据评估判断或预测结构安全状态，必要时采取相应控制措施以保证结构安全。监测参数一般包括定位、变形、应力应变、荷载、温度、结构动态参数等。监测系统包括传感器、数据采集传输系统、数据库、状态分析评估与预测显示软件等。结构安全监测（控）过程一般分为施工期间监测与使用期间监测，施工期间的监测主要以控制结构在施工期间的安全和施工质量为主，使用期间的监测主要监测结构损伤累积和灾害等突发事件引起结构的状态变化，根据监测数据评估结构状态与安全性，以采取相应的控制或加固修复措施。2.技术指标监测技术指标主要包括传感器及数据采集传输系统测试稳定性和精度，其稳定性指标一般为监测期间内最大漂移小于工程允许的范围，测试精度一般满足结构状态值的5%以内。监测、测试点布置与数量满足工程监测的需要，并满足《建筑结构检测技术标准》GB/T50344等国家现行测试、测量等规范标准要求。构件及结构的安全性与质量应满足《钢结构设计规范》GB50017，《钢结构工程施工质量验收规范》GB50205，《混凝土结构设计规范》GB50010，《混凝土结构工程施工质量验收规范》GB50204等现行国家规范标准要求。3.适用范围大跨度钢结构、大跨度预应力混凝土结构、索膜结构、复杂超规范的新型结构、施工质量控制要求高与有重要影响的结构、桥梁结构、隧道等。4.已应用的典型工程精彩文档 实用标准文案国家体育场钢结构、五棵松体育馆钢结构、国家大剧院钢结构、上海卢浦大桥、深圳会展中心钢结构、上海大剧院、上海东方明珠塔、2010年上海世博会世博轴等钢结构与索膜结构、中国航海博物馆结构等。9.9开挖爆破监测技术1.主要技术内容在爆破作业中爆破震动对基础、建筑物自身、周边环境物均会造成一定的影响，无论从工程施工的角度还是环境安全的需要，均要对爆破作业提出控制，将爆破引发的各类效应量，列为控制和监测爆破影响的重要项目。爆破监测的项目主要包括：①爆破质点振动速度；②爆破动应变；③爆破孔隙动水压力；④爆破水击波、动水压力及涌浪监测；⑤爆破有害气体、空气冲击波及噪声监测。振动速度传感器、应变计、渗压计、水击波传感器、脉动压力传感器等分别与各类数据采集分析装置组成监测系统；对有害气体的分析可采用有毒气体检测仪；空气冲击波及噪声监测可采用专用的爆破噪声测试系统或声级计。2.技术指标爆破监测在具体实施中应符合《爆破安全规程》GB6722；《作业场所空气中粉尘测定方法》GB5748；《水电水利工程爆破安全监测规程》DL/T5333。3.适用范围适用于市政工程、海港码头、铁路、公路、水利水电工程中的岩石类基坑开挖爆破。4.已应用的典型工程三峡水利枢纽三期上游围堰拆除工程、小浪底水利枢纽的左右岸开挖工程、秦山核电站大型基坑开挖爆破、重庆轻轨三号线江北机场站工程、南水北调丹江口水库加高工程。9.10隧道变形远程自动监测系统1.主要技术内容隧道监控量测是新奥法的三大核心之一，对评价隧道施工方法的可行性、设计参数的合理性，为了解隧道变形特性及其结构安全状态等提供准确、及时的依据，对隧道二次衬砌的施作时间具有决定性意义。因此，它既是保障隧道建设成功的重要手段，也是隧道运营安全的重要保障。本系统是针对大量隧道变形监测需求开发的一种简便、高精度的自动隧道变形监测系统。可对施工中或营运中隧道结构变形进行远程网络化自动监测，提供实时数据分析及预警功能，可为施工或营运安全提供有效保障，同时可有效降低测量人员的劳动强度，减少出入危险施工环境的次数。本系统通过激光、图像传感器接收靶构成测试部件，通过现场采集仪进行数据采集，经由现场数据总线连接多个采集仪与洞口采集中心交换数据，洞口采集中心数据支持本地分析查看和通过网络发布至数据服务器，构成网络化自动测试系统，系统应用示意图见图9.10-1、图9.10-2。精彩文档 实用标准文案隧道变形监测系统通过在隧道内或洞口固定点设置激光定位器，测试点设置接收靶，激光定位器光斑投射至接收靶面，接收装置图像传感器采集激光光斑图像，通过特定图像处理算法计算出光斑的位置坐标，测试坐标值与初始坐标值比较，可求得测点位水平及垂直移值。测点位置同时设置激光定位器指向下一接收装置，可实现级联。测试数据通过现场总线传输至洞口监测计算机，数据通过有线或无线网络可传输至WEB服务器，实现广域的结构安全监测管理。图9.10-2隧道变形监测系统监测断面示意图2.技术指标量程：60mm×100mm（可扩展）精度：±0.5mm总线：485总线电源：6VDC（300Ma）；12VDC（300Ma）3.适用范围适用于隧道施工及运营过程中结构变形的自动化监测。4.已应用的典型工程该系统在武广客运专线浏阳河隧道下穿机场高速公路暗挖段、贵广铁路小高寨隧道进行现场试用。9.11一机多天线GPS变形检测技术1.主要技术内容GPS测量平差后控制点的平面位置精度为1〜2mm，高程精度为2〜3mm，完全满足边坡或滑坡体监测精度要求。可以在监测点上建立无人值守的GPS观测系统，通过软件控制，实现实时监测和变形分析、预报，但由于每个监测点上都需要安装GPS接收机，设备费用非常昂贵。一机多天线技术可以利用一台GPS主机控制多个GPS天线，从而实现多个监测点共用1台接收机，并采用GPS通信，数据无线传输到控制中心，实现了系统的无人看守、自动运行，最终使得在监测的总体费用与传统方式相近的基础上，监测成果更加实时可靠。2.技术指标精彩文档 实用标准文案《全球定位系统（GPS）测量规范》GB/T18314；《混凝土大坝安全监测技术规程》DL/T5178。3.适用范围大型边坡、滑坡体变形监测、大坝变形监测、大桥变形监测等领域。4.已应用的典型工程小浪底水利枢纽大坝变形监测、小湾水电站边坡变形监测、重庆开县巨坪滑坡体变形监测、浦东新区海堤防汛墙位移监测。10信息化应用技术10.1虚拟仿真施工技术1.主要技术内容虚拟仿真施工技术是虚拟现实和仿真技术在工程施工领域应用的信息化技术。虚拟仿真技术在工程施工中的应用主要有以下几方面：（1）施工工件动力学分析：如应力分析、强度分析；（2）施工工件运动学仿真：如机构之间的连接与碰撞；（3）施工场地优化布置：如外景仿真、建材堆放位置；（4）施工机械的开行、安装过程；（5）施工过程结构内力和变形变化过程跟踪分析；（6）施工过程结构或构件及施工机械的运动学分析；（7）施工过程动态演示和回放。2.技术指标虚拟仿真施工主要包含以下技术体系：（1）三维建模技术运用三维建模和建筑信息模型（BIM）技术，建立用于进行虚拟施工和施工过程控制、成本控制的施工模型。该模型能将工艺参数与影响施工的属性联系起来，以反应施工模型与设计模型之间的交互作用，施工模型要具有可重用性，因此必须建立施工产品主模型描述框架，随着产品开发和施工过程的推进，模型描述日益详细。通过BIM技术，保持模型的一致性及模型信息的可继承性，实现虚拟施工过程各阶段和各方面的有效集成。（2）仿真技术计算机仿真是应用计算机对复杂的现实系统经过抽象和简化形成系统模型，然后在分析的基础上运行此模型，从而得到系统一系列的统计性能。基本步骤为：研究系统→收集数据→建立系统模型→确定仿真算法→建立仿真模型→运行仿真模型→输出结果，包括数值仿真、可视化仿真和虚拟现实VR仿真。（3）优化技术优化技术将现实的物理模型经过仿真过程转化为数学模型以后，通过设定优化目标和运算方法，在制定的约束条件下，使目标函数达到最优，从而为决策者提供科学的、定量的依据。它使用的方法包括：线性规划、非线性规划、动态规划、运筹学、决策论和对策论等。（4）虚拟现实技术精彩文档 实用标准文案虚拟建造是在虚拟环境下实现的，虚拟现实技术是虚拟建造系统的核心技术。虚拟现实技术是一门融合了人工智能、计算机图形学、人机接口技术、多媒体工业建筑技术、网络技术、电子技术、机械技术等高新技术的综合信息技术。目的是利用计算机硬件、软件以及各种传感器创造出一个融合视觉、听觉、触觉甚至嗅觉，让人身临其境的虚拟环境。操作者沉浸其中并与之交互作用，通过多种媒体对感官的刺激，获得对所需解决问题的清晰和直观的认识。3.适用范围工业与民用建筑、市政工程、土木工程施工方案编制。4.巳应用的典型工程上海正大广场、广州珠江新城西塔项目。10.2高精度自动测量控制技术1.主要技术内容应用工程测量与定位信息化技术，建立特殊工程测量处理数据库，解决大型复杂或超高层建筑工程中传统测量方法难以解决的测量速度、精度、变形等技术难题，实现对工程施工进度、质量、安全的有效控制。2.技术指标（1）建立或应用测量机器人（智能全站仪）建筑测量的成套技术与工艺。（2）建立或应用智能全站仪大仰角三维坐标测量修正模型。（3）应用信息技术进行超高结构建筑垂直度偏差和轴线偏差控制。（4）建立特殊复杂工程测量信息化处理数据库。3.适用范围适用于大型复杂或特殊复杂工程施工过程中的测量变形等监测。4.已应用的典型工程上海环球金融中心项目、中央电视台新台址项目。10.3施工现场远程监控管理及工程远程验收技术1.主要技术内容利用远程数字视频监控系统和基于射频技术的非接触式技术或3G通信技术对工程现场施工情况及人员进出场情况迸行实时监控，通过信息化手段实现对工程的监控和管理。该技术的应用不但要实现现场的监控，还要具有通过监控发现问题，能通过信息化手段整改反馈并检查记录的功能。工程项目远程验收是应用远程验收和远程监控系统，通过视频信息随时了解和掌握工程进展，远程协调与指挥工作能实现将施工现场的图像、语音通过网络传输到任何能上网的地点，实现与现场完全同步、实时的图像效果，通过视频语音通信客户端软件，对工程项目进行远程验收和监控，并能实现将现场图像实时显示并存储下来。2.技术指标（1）远程视频图像监控：监控用户可以通过网络察看每个监控摄像机采集的施工现场实时动态图像，远程调节监控摄像头的光圈、焦距和景深，控制台的旋转。（2）多画面显示：远程监控端能够多画面循环显示，也能进行单画面和多画面显示方式切换，对画面可以放大和缩小。精彩文档 实用标准文案（3）远程视频图像存储：监控用户可以将远程视频图像存储在本地计算机硬盘上，能够对记录下的影像资料进行检索、回放、定位、快放和慢放等操作。（4）用户权限控制：为了系统的安全性和保密性，系统可以对用户的级别进行严格的控制，赋予不同级别用户不同的权限，所有用户只能在授权范围内进行监控操作。（5）现场作业人员管理：利用基于射频技术的人员身份识别系统实现现场作业人员的进出场管理和现场作业人员的统计分析。（6）远程监控和视频采集将建筑工程现场的局部细节，以及施工面的视频图像实时记录在视频媒介上，通过网络将实时采集的视频图像传输到远程质量验收管理系统中。具有视频采集、传输管理、应用存储、远程访问管理、质量验收应用等具体功能。（7）图档管理对工程相关图纸进行管理（主要是电子图纸），完成电子图纸的导入和管理，并进行图纸管理和整个验收系统的集成，实现在远程验收时随时可以调出相应的图纸作为验收参考和备案依据的功能。（8）验收报表主要用来处理相应的验收报表，实现报表的维护、填写等功能，并实现主、分系统和整个远程验收系统的集成和其他分系统的交互。验收报表子系统严格按照《建设工程监理规范》GB50319、《建筑工程施工质量验收统一标准》GB50300、《钢结构工程施工质量验收规范》GB50205、《建设工程文件归档整理规范》GB/T50328等各项规范规定，包括国家和地方相应的法律法规等规定的标准性报表，并可根据企业和工程特点自定义项目报表。（9）多媒体交互在工程质量验收时，验收中心人员与现场人员远程实时交互通信，形成联动协作的音视频同步系统和文字等的交流，提高验收的效率与验收部位的准确性。（10）知识中心具有收集工程验收相应的规程规范、企业标准等内容的功能，为验收过程中的相关人员提供知识支持。3.适用范围大型房建、土木工程、市政工程、大型超高钢结构工程。4.已应用的典型工程广州珠江新城西塔项目、中央电视台新台址项目、天津市快速环路西北半环、上海环球金融中心项目等。10.4工程量自动计算技术1.主要技术内容工程量和钢筋量的计算是工程建设过程中的重要环节，其工作贯穿项目招投标、工程设计、施工、验收，结算的全过程。其特点是工作量大、内容繁杂，需要技术人员作大量细致、重复的计算工作。工程量自动计算技术是建立在二维或三维模型数据共享基础上，应用于建模、工程量统计、钢筋统计等过程，实现砌体、混凝土、装饰、基础等各部分的自动算量。精彩文档 实用标准文案（1）基于三维模型和建筑信息模型（BIM）技术，进行建模。（2）可自动识别电子版设计文档，快速识别出轴网、柱、梁、墙、门窗、柱钢筋、梁钢筋、墙钢筋、板钢筋。（3）可以在三维立体可视化的环境中实现整个建模和计算过程，通过系统提供的可视化修改查询工具，对模型的所有细节信息进行控制。（4）以构件作为操作对象，系统工程量和钢筋工程量可以通过构件几何尺寸直接读取，实现构件交接处的自动扣减，如墙体计算中自动扣减门、窗、洞口的面积，算梁混凝土体积时自动扣减柱所占的长度等。（5）自动套取定额，提供完整的换算信息。（6）开放的完整的报表系统，实现工程量的自动分类汇总及报表输出。2.技术指标（1）应用一套以上工程量自动计算软件。（2）软件要满足《建设工程工程量清单计价规范》GB50500。（3）软件应适应全国各地的不同定额和计算规则。3.适用范围适用于工业与民用建筑项目中招投标、工程设计、施工、验收，结算全过程的砌体、混凝土、装饰、基础等各部分的工程量自动计算，以及钢筋统计等。4.已应用的典型工程解决工程量和钢筋量的自动计算和统计的软件，在全国已普及应用。应用三维建模和建筑信息模型BIM技术的工程量自动统计软件，巳在大型工程中应用。10.5工程项目管理信息化实施集成应用及基础信息规范分类编码技术工程项目管理信息化实施及集成应用技术是指用信息化手段实现对项目的业务处理与管理，或进一步用系统集成的方法将项目管理的各业务处理与管理信息系统模块迸行应用流程梳理整合或数据交换整合，形成覆盖项目管理主要业务的集成管理信息系统，实现项目管理过程的信息化处理和业务模块间的有效信息沟通。统一的基础信息规范分类编码技术是有效实施工程项目管理信息化及集成应用的基础。工程项目管理信息化的实施从过去的单项业务处理过程应用发展到管理信息系统应用或集成应用，必须首先实现工程基础信息的规范，才能使工程项目管理信息化和集成化处理有据可依。1.主要技术内容（1）工程项目管理信息化实施及集成应用主要技术内容包括以下模块：项目办公事务管理（与业主、监理、设计、分包分供单位、上级机构、地方政府的沟通）；项目进度计划管理（支持与P3、Project进度管理软件的集成）；材料的采购计划与入库、限额领料与出库，盘点及周转材料的管理；设备管理（包括租赁及内部调拨）；工程承包合同的计量与支付、劳务合同的结算与支付；项目成本管理与核算，相关报表自动生成；项目施工组织设计、技术方案、工法及图档管理；项目质量与安全管理（管理过程的及时有效记录及审批过程的可追溯管理）；工程项目管理的动态数据实时传输、实时监控和分析预警管理。精彩文档 实用标准文案（2）工程项目管理基础信息规范分类编码是通过将项目施工生产和管理过程中涉及的各类信息进行统一的面向信息共享的信息分类与编码，实现信息的畅通和共享。（3）上述内容的管理信息系统开发应用或集成处理应用。2.技术指标（1）按管理信息系统分模块应用时，至少应用技术内容中的（1）项中的3个模块或以上。（2）集成应用时，用该技术开发的工程项目管理软件系统，要实现在对各功能模块的单独应用基础上的集成化，实现对项目的全过程管理、流程化控制，实现企业与项目部之间的内部协同。（3）成本管理应该是项目实施过程管理信息化的核心管理内容，结合企业的特点和实际巳经形成的成本控制体系，系统可以根据项目管理方式的特点以及工程专业要求灵活编制预算成本，处理成本发生和成本变更实现多级控制，应做到成本数据和责任可以追根溯源，围绕与成本有关的各个环节，进行成本的预算、计划、控制、核算、结算及统计分析，实现成本、合同、信息、工程资料等业务细节处理，系统自动汇集出成本盘点报表，资金支付表单及目前工作所需的各种成本管理统计报表，提高成本统计质量，降低劳动强度。（4）集成处理可以是应用集成或数据集成，集成处理时必须采用规范化的基础信息分类编码技术。（5）基础信息规范分类技术指标项目基本信息、投标信息、合同信息、质量信息、成本信息、分包信息、进度信息、健康安全及环境信息、劳动力及人力资源信息、材料信息、机械设备信息、技术信息、资金信息、风险信息、法定程序文件信息、资料管理信息。（6）基础信息编码技术指标1）数据元的分类：按照层群码分类或面群码分类法进行编码的分类和对象的标识。2）数据元的描述：包括数据元编号规则、数据元名称、数据元定义、数据元类型、数据格式、计量单位等。3）数据元的值域：数据元在系统运作中呈现为值，并在信息交换等功能中得到共享。数据元通常有一个允许值的集合，这个允许值的集合被称之为值域。代码集是数据元值域代码的集合，代码集包括代码标识、代码、名称。码是代码表中对应代码名称的具体代码取值，名称指代某属性允许值的描述。值域代码集是可扩展的，值域代码集中，代码应按照一定的规则进行编码。4）数据元集合：以数据元集合的形式形成基础信息的编码。3.适用范围各类工程建设项目。4.已应用的典型工程中央电视台新台址项目、广州珠江新城西塔等工程项目。10.6建设工程资源计划管理技术该技术以管理的规范化为基础、管理的流程化为手段、项目财务成本处理的透明化为目标实现对建设工程资源的有效管理。精彩文档 实用标准文案建设行业的管理基础是工程项目，无论管理面多宽、链条长短，最终都要落实到工程项目管理这一层级上来，因此如何实现各级管理层次对工程项目主要人、财、物等资源的分权管理，明确各方的责、权、利，实现项目管理的透明化，保障项目的工期，保障项目的投资成效，是建设工程项目管理技术的核心。1.主要技术内容（1）梳理和优化各层级管理工程项目的流程。（2）编制组织机构、项目、人员（角色）、物料、科目标准，规范统一编码体系。（3）搭建建设工程项目资源计划管理应用技术平台，在平台上运行的内容至少包括：项目行政办公管理、项目营销管理、合同管理、计划进度管理、采购管理、物资管理、财务管理、人力资源管理等内容。（4）进行系统设置、业务静态数据的初始化，保证财务动态数据的正确性。（5）数据并行、切换、共享的处理。（6）与其他系统的接口或数据交换。2.技术指标（1）通过资源计划管理实现工程项目管理的业务财务一体化，保证工程项目的各种采购合同、进场、出库、库存、应收、应付、资产、债权、债务数据的一致性。（2）通过工程项目的预算成本、计划成本、实际成本的对比分析，实现项目成本处于实时监控状态。（3）实现工程项目的规范化、流程化管理，各级管理者按照设定的流程根据角色实现审核审批管理。（4）实现工程项目管理主要资源的准入控制。对人员的进出与调配、客商档案的建立、物资设备的增加、财务科目的变更等建立标准的准入机制。（5）有助于实现工程项目的生命周期管理。实现项目立项、执行、竣工、结算、财务决算、关闭的过程节点控制。（6）项目管理各类操作人员的个性化界面，操作界面简洁，只显示权限内的工作和任务。3.适用范围该技术适用于各层级对工程项目主要经济指标的管控及所有工程项目。4.已应用的典型工程该项技术已经在部分大、中、小工程项目管理中成功应用。10.7项目多方协同管理信息化技术项目多方协同管理信息化技术是以Internet为通信工具，以现代计算机技术、大型服务器和数据库技术、存储技术为支撑，以协同管理理念为基础，以协同管理平台为手段，将工程项目实施的多个参与方（投资、建设、管理、施工等各方）、多个阶段（规划、审批、招投标、施工、分包、验收、运营等）、多个管理要素（人、财、物、技术、资料等）进行集成管理的技术。项目多方协同管理信息化技术是工程项目管理信息化技术应用领域最前沿的技术。1.主要技术内容精彩文档 实用标准文案（1）建设适应协同管理需求的基础网络环境，也可以租用商业基础网络环境或使用系统产品提供商的网络设施（服务器系统）。（2）建立适应项目多方管理需求的协同管理平台，在协同管理平台上定制项目协同管理的结构、角色、权限，按机构及角色与权限实现对项目的协同管理。（3）购置、定制满足项目管理职能的应用软件模块，在协同管理平台上进行项目管理应用模块使用的单点登录、数据交换、应用集成等系统整合。（4）建立以任务为核心的项目多方协同管理与信息互通系统，按任务实现项目的协同管理。（5）建立统一的多方信息资源库，集成项目参与方的相关信息和工程项目管理知识。（6）提供项目管理各方在网上异地进行协同设计管理、施工管理及对相关资源信息综合管理的功能。2.技术指标（1）基础网络系统可以是企业VPN网或企业局部网并实现与Internet相连，也可以租用或采用托管方式的网络系统，无论哪种方式均需具有足够的网络安全保障。（2）协同管理平台需具有符合要求的安全认证、权限管理、与同类平台的互信连接、信息化办公、资料处理型应用模块定制等基本功能。（3）软件系统主要功能不仅能满足项目管理职能的要求，而且为项目参与方提供项目信息的单一入口，可以满足项目多方进行信息交流、协同工作、实时传送和共享数据信息等要求，能实现项目业主、监理、总包、设计、分包、供应商之间的协同管理。（4）协同管理平台应具有项目管理应用系统单点登录、数据交换、应用集成等系统集成整合支持工程。3.适用范围适用于建设项目实施过程中的多方协同管理，更能满足工程项目的单方管理。4.已应用的典型工程已在武广高铁武汉车站等大型交通建设项目、水利工程中应用；以任务为中心的项目多方协同管理系统已经在宁波来福士广场等多个工程项目中应用。10.8塔式起重机安全监控管理系统应用技术1.主要技术内容塔式起重机是机械化施工中必不可少的关键设备。由于建筑业的快速发展，建筑起重机在用数量急剧上升，目前已达二十多万台。在起重机众多事故中违章操作、超载所引发的事故占60%以上。国际上早在1998年就全面实施了安全监控管理，并列入了强制性标准，使事故下降了80%以上。建筑起重机安全监控系统由工作显示系统、专用传感器、数据通信传输系统、系统软硬件、工作机构等组成。监控系统的应用可以从根本上改变塔机的管理方式，做到事先预防事故，变单一的行政管理、间歇性检查式的管理为实时的、连续的科技信息化管理；变被动管理为主动管理，最终达到减少乃至消灭塔机因违章操作和超载引起的事故的目的。（1）主要功能1）记录塔机工作全过程。管理者可适时掌握数据，作为对塔机检查、大修和事故判定的依据。精彩文档 实用标准文案2）判断司机的操作指令，能自动拒绝执行超出塔机能力范围的指令，同时发出声光报警并将相应工作参数数据记入违章档案。3）显示塔机工作参数，使司机能直观地了解塔机的工作状态，正确操作，避免误操作和超载。4）利用GPRS远程无线传输和Internet技术，实现在联网的计算机上，实时查看塔机的工作参数，对塔机工作参数及状态分析统计，实现塔机安全管理全覆盖，指导维修保养和适时更换易损件。（2）关键技术1）高精度力传感器匹配及传感器在不同起重量、不同机构特性、不同温度条件下稳定工作，重复精度满足要求的解决方案。2）变幅、起升、回转，倾角传感器可靠测距，消除积累误差，保证重复精度的技术。3）系统抗电磁干扰、宽温幅、抗粉尘、抗潮湿、抗老化技术。4）系统适应于不同型号、不同形式的塔机普适性技术。5）集远程数据传输、大容量数据管理、GPS定位、多层低用户服务等内容的塔机监控网络平台集成技术。2.技术指标（1）实时监测和显示建筑起重机工作参数和适用范围工作幅度：3〜200mm起重量：0.3〜80t起重力矩：0.9〜2400t·m起升高度：0〜400m回转角度：±540°行走距离：0〜800m起重量显示精度：±3%力矩显示精度：±5%测距精度：±0.3m回转角度：±5°仰俯角度：±1°记录存贮工作循环次数：16000次（2）反馈控制参数当起重量达到额定起重量90%时报警，超过额定荷载3%时停止起升机构上升方向的运动；当起重力矩达到额定起重力矩90%时报警，超过额定起重力矩5%时停止上升和向大幅度方向运动。限制起升、变幅、回转、行走的位移，当位移接近最大位移和最小位移的规定值时，报警并强迫换为低速运行，达到极值时，停止向危险方向的运动。连续记录每一个工作循环的全部工作参数并存贮数据，最大存贮量为16000个工作循环。（3）远程管理平台除塔机基本参数外，另外提供吊钩速度、负荷率、力矩比等参数实时显示，超载自动弹出显示。可按照塔机名称、日期、起重量等多种方式进行统计分析，支持打印。具有24h专业数据服务器，容量1万台，保存数据180d。提供政府管理机构、公司集中管理客户、现场管理客户多种层次塔机管理服务。（4）工作环境系统工作温度：-20〜60℃工作湿度：95%（不结霜）抗群脉冲干扰等级：2000V防护等级：IP43工作电压：2相220V50/60Hz精彩文档 实用标准文案允许电压波动：-15%〜+10%3.适用范围适用于各种型号的塔式起重机，包括动臂变幅式、小车变幅式起重机。应用领域为：建筑施工企业，起重机租赁企业，政府技术监督，建设行业管理部门，起重机设计、生产、维修、保养单位，标准研究与归口管理单位，大专院校教学，突发事件应急管理部门等。4.已应用的典型工程在俄罗斯、沙特、土耳其、乌克兰、香港、哈尔滨、天津、广东、宁夏等多个地区应用，安全管理效果十分显著。精彩文档 实用标准文案附件二建筑工程常见质量通病及施工与设计防控措施目录一、地基与基础工程质量通病防控措施二、钢筋工程质量通病防控措施三、模板安装、模板拆除工程质量通病防控措施四、室内标高和几何尺寸控制五、现浇混凝土施工质量通病防控措施六、框架填充墙施工质量控制及外墙渗漏防控措施七、楼板工程质量控制八、楼地面工程质量通病防控措施九、装饰装修工程质量通病防控措施十、门窗工程质量通病防控措施十一、屋面工程质量通病防控措施十二、变形缝施工质量控制十三、安全防护的技术措施十四、给排水工程质量通病防控措施十五、电气工程质量通病防控措施十六、通风工程质量通病防控措施一、地基与基础工程质量通病防控措施（一）场地内永久坐标点（桩基工程后视点）未设置在永久建筑物上。见图1。主要原因分析：图1坐标点设置示意图1.施工现场场地情况不佳，附近无永久建筑物；2.施工单位未重视坐标点的重要性；导致后果：受桩基挤，土效应影响，位于非永久建筑物上的坐标点（后视点）产生位移，影响桩位准确性。防控措施：3.将坐标点设置在永久建筑物上；4.定期监测临时坐标点坐标，减少误差。（二）PHC管桩桩身破坏。见图2。主要原因分析：1.管桩产品质量存在问题；精彩文档 实用标准文案2.管桩运输及堆放方法不当（如发生桩身滚动、堆桩过高）；3.吊装方法不当（拖桩）；图2桩身破坏4.抱压压力过大，破坏桩身。导致后果：桩承载力下降；断桩。防控措施：1.选择质量有保证的管桩供应商；2.控制管桩的吊装及运输：达到设计强度的70%方可起吊，达到100%方可运输及打桩；3.注意管桩桩堆放，外径300〜400的桩叠层不宜超过5层；4.严禁出现拖桩现象；5.合理选择压桩设备及抱压压力。（三）桩叠层堆放未设置垫木。见图3。图3实物照片主要原因分析：不重视管桩堆放质量控制。导致后果：1.桩身弯曲；2.桩身出现裂缝。防控措施：1.沿垂直于长度方向的地面上设置2道垫木；垫木分别位于据桩端0.21倍桩长处；见图4。2.堆桩场地应保持平整、坚实；图4管桩堆放要求3.底层最外缘管桩应在垫木处用木楔塞紧以防滚动。（四）PHC管桩桩身断裂。见图5。图5实物照片主要原因分析：1.吊装时间过早混凝土强度未达标；2.地下存在大块坚硬障碍物；3.桩身不垂直；4.吊装、运输、堆放过程操作不符合要求。导致后果：1.桩承载力下降；2.断桩。防控措施：精彩文档 实用标准文案1.管桩混凝土强度必须达到100%才能打桩；2.施工前应对地下障碍物，如旧墙基、条石、大块混凝土等进行清理，尤其是对桩位下的障碍物，必要时用钎探检查；图6实物照片3.稳桩时应对垂直度进行双向校正，无误后方可正常施工。（五）桩基锚固钢筋长度不够。见图6。主要原因分析：施工人员质量意识差，未按图施工。导致后果：锚固长度不够不符合规范要求，影响结构受力。防控措施：应要求施工单位必须确保钢筋的锚固长度及桩顶标高，钢筋笼制作要考虑基础底板底排钢筋走向。（六）土钉墙钢筋网片间距过大，存在超挖现象。见图7。主要原因分析：1.施工人员质量意识差，未按图施工；2.监理工地巡查力度不够。导致后果：1.锚杆和土钉面层不能形成有效的抗力体系，影响土钉墙维护效果；2.容易造成边坡移位。防控措施：1.施工人员必须按施工工艺进行施工；2.加强工序衔接配合管理。（七）井点降水效果不佳。见图8。主要原因分析：图7实物照片图8实物照片1.降水设备安装不严密，管路系统大量漏气；2.井点滤网破损，造成井点管堵塞；井点管堵塞，影响降水效果；3.抽水机组陈旧、性能差；精彩文档 实用标准文案4.井点降水方案不当，无法有效排水；5.降水效果不佳时，补救措施没有跟上；6.包括一些措施不力的其他原因。导致后果：1.影响土方开挖进度，不利于底板施工；2.影响基坑稳定性及边坡稳定。防控措施：1.下井点管前必须严格检查滤网，有破损的不得使用；2.抽水机组安装前应全面保养，空运转时真空度应大于60kPa；3.应根据基地实际情况（面积大小、深度）确定降水方案，并必须通过监理审批。（八）后浇带处混凝土疏松，容易造成渗漏。见图9。主要原因分析：1.后浇带处钢筋较密，且用密孔钢丝网挡混凝土，浇筑时，水泥浆大量流失，沿缝两侧多为石子，造成混凝土疏松；2.支模不密封造成漏浆。导致后果：地下室外墙存在渗漏隐患。防控措施：1.夹紧模板，尽量减少混凝土水泥浆流失；2.发生此类现象后，必须认真处理：剔除松散石子并剔凿平整，特别是钢板止水带处的松散层，露出坚实层，充分浇水浸润；然后在接口处喷刷一层水泥浆，再浇筑比旧混凝土高0.5〜1级的混凝土（内掺膨胀剂）。（九）后浇带清理不干净，泥浆和积水太多。见图10。图9实物照片图10实物照片主要原因分析：后浇带处钢筋密集，容易积水，处理不方便，故施工单位经常不采取任何措施即浇筑混凝土。导致后果：1.影响混凝土浇筑质量，存在渗漏隐患；2.钢筋长期浸在水中，容易锈蚀。精彩文档 实用标准文案防控措施：在后浇带处预留截面为350×350，深度比基础底标高低250的小积水坑，以便用潜水泵及时把积水及泥浆抽出。绑扎钢筋时要预留人工清理孔的位置，便于杂物及时清理。（十）地下室外墙对拉螺栓的止水片面积较小，止水效果不佳。见图11。主要原因分析：施工单位质量意识淡薄。导致后果：止水片面积过小，地下水容易渗漏。防控措施：1.应在对拉螺栓中部设置钢板止水片；2.止水片焊接应建立专项检查制度，确保焊接密实。（十一）地下外墙穿墙管道未安装止水环。见图12。图11实物照片图12实物照片主要原因分析：图13止水环设置示意图施工单位质量意识淡薄，未按图纸要求施工。导致后果：存在渗漏隐患。防控措施：1.应按图纸要求设置止水环：见图13。2.穿墙洞口两侧混凝土浇筑要对称，均匀进行振捣（尤其当管径大时，振捣工艺应确保管底混凝土密实），混凝土坍落度要严格控制，防止出现离析现象。二、钢筋工程质量通病防控措施（一）钢筋加工工程质量通病防控措施1.箍筋不方正矩形箍筋成型后，拐角不成90°，或两对角线长度不相等。钢筋弯钩平直长度不够，箍筋弯钩角度不符合要求。精彩文档 实用标准文案原因：箍筋边长成型尺寸与图纸要求误差过大；没有严格控制弯曲角度；一次弯曲多个箍筋时没有逐根对齐。措施：注意操作，使成型正确；当一次弯曲多个箍筋时，应在弯折处逐根对齐。2.成型尺寸不准确已成型的钢筋尺寸和弯曲角度不符合设计要求。原因：下料不准确；画线方法不对或误差大；用手工弯曲时，扳距选择不当；角度控制没有采取保证措施。措施：加强钢筋配料管理工作，预先确定各种形状钢筋下料长度调整值。根据钢筋弯制角度和钢筋直径确定好扳距大小。为保证弯曲角度符合要求，在设备和工具不能自行达到准确角度的情况下，可在成型案上画出角度准线或采取钉扒钉做标志的措施。3.已成型的钢筋变形钢筋成型后外形准确，但在堆放或搬运过程中发现弯曲、歪斜、角度偏差。原因：成型后，往地面摔得过重，或因地面不平，或与别的物体或钢筋碰撞成伤；堆放过高或支垫不当被压弯；搬运频繁，装卸“野蛮”。措施：搬运、堆放要轻抬轻放，放置地点要平整，支垫应合理；尽量按施工需要运至现场并按使用先后堆放，以避免不必要的翻垛。4.圆形钢筋直径不准原因：圆形螺旋筋成型所得的直径尺寸与绑扎时拉开的螺距和钢筋原材料弹性性能有关，直径不准是由于没有很好的考虑这两点因素。措施：应根据钢筋原材料实际性能和构件所要求的螺距大小预先确定卷筒的直径。当盘缠在圆筒上的钢筋放松时，螺旋筋就会往外弹出一些，拉开螺距后又会使直径略微缩小，其间差值应有计算确定。（二）钢筋连接工程质量通病防控措施1.钢筋闪光对焊施工中的质量通病及防控（1）接头中有氧化膜、未焊透或夹渣。原因：1）焊接工艺方法使用不当。2）焊接参数选择不合适。3）烧化过程太弱或不稳定。4）烧化过程结束到顶锻开始之间的过度不够急速或有停顿，空气侵入焊口。5）顶锻速度太慢或带电顶锻不足。6）顶锻留量过大，顶锻压力不足，使焊口封闭太慢或未能真正密合。措施：1）选择适当的焊接工艺。2）重视预热作用，掌握预热要领，减少预热梯度。3）确保带电顶锻过程，采取正常的烧化过程。4）避免采用过高的变压器级数施焊，以提高加热效果。5）加快顶锻速度。6）增大顶锻压力。（2）过热：从焊缝或近缝区断口上可看到粗晶状态。原因：1）预热过分，焊口及其近缝区金属强烈受热。2）预热时接触太轻，间歇时间太短，热量过分集中于焊口。3精彩文档 实用标准文案）沿焊件纵向的加热区域过宽，顶锻留量偏小，顶锻过程不足以使近缝区产生适当的塑性变形，未能将过热金属排除于焊口之外。4）为了顶锻省力，带电顶锻延续较长，或顶锻不得法，致使金属过热。措施：1）根据钢筋级别、品种规格等情况确定其预热程度，在施工中严加控制。2）采取低频预热方式，适当控制预热的接触时间、间歇时间以及压紧力。3）严格控制顶锻时的温度及留量。4）严格控制带电顶锻过程。（3）脆断：在低应力状态下，接头处发生无预兆的突然断裂。脆断可分为淬硬脆断、过热脆断和烧伤脆断几种情况。原因：1）焊接工艺方法不当。2）对焊接性能较差的钢筋，焊后虽然采取了热处理措施，但因温度过低，未能取得有效的效果。措施：1）针对钢筋的焊接性，采取相应的焊接工艺。2）正确控制热处理程度。（4）烧伤：钢筋与电极接触处表面微熔及烧伤原因：1）钢筋与电极接触处洁净程度不一致，有氧化物，夹紧力不足，局部区域电阻很大，因而产生了不允许的电阻热。2）电极外形不当或严重变形，导电面积不足，致使局部区域电流密度过大。措施：1）清除钢筋被夹紧部位的铁锈和油污。2）清除电极内表面的氧化物。3）改进电极槽口形状，增大接触面积。4）夹紧钢筋。2.钢筋电渣压力焊施工中的质量通病及防控（1）轴线偏移、弯折原因：1）钢筋端部歪扭不直，在夹具中夹持不正或倾斜。2）夹具长期使用磨损，造成上下不同心。3）顶压时用力过大，使上钢筋晃动和移位。4）焊后夹具过早放松，接头未及冷却，使上钢筋倾斜。措施：1）矫直钢筋端部。2）正确安装夹具和钢筋。3）避免过大的挤压力。4）及时修理或更换夹具。（2）咬边：原因：1）焊接时电流太大，钢筋熔化过快。2）上钢筋端头没有压入熔池中，或压入深度不够。3）停机太晚，通电时间过长。措施：1）减小焊接电流。2）缩短焊接时间。3）注意上钳口的起始点，确保上钢筋挤压到位。（3）未焊合：上下钢筋在结合面处没有很好的融合在一起。原因：精彩文档 实用标准文案1）焊接过程中上钢筋提升过大或下送时速度过慢；钢筋端部熔化不良或形成断弧。2）焊接电流小或通电时间不够，使钢筋端部未能得到适宜的熔化量。3）焊接过程中设备故障，上钢筋卡住，未能及时压下。措施：1）在引弧过程中精心操作，防控操纵杆提的过快或过高，间隙太大发生断路灭弧；也应防止操纵杆提的过慢，钢筋粘连短路。2）适当增大焊接电流和延长焊接通电时间，使钢筋端部得到适宜的熔化量。3）及时修理焊接设备，保证正常使用。3.钢筋直螺紋连接施工中的质量通病及防控（1）钢筋套丝缺陷原因：操作工人未经培训或操作不当。防控措施：对操作工人进行培训，取得合格证后再上岗。（2）接头露丝：拧紧后外露丝扣超过一个完整扣。原因：接头的拧紧力矩值没有达到标准或漏拧。措施：1）按规定的力矩值，用力矩扳手拧紧接头。2）连接完的接头必须立即用油漆做上标记，防止漏拧。（三）钢筋安装工程质量通病防控措施（1）骨架外形尺寸不准、歪斜；扣筋被踩向下位移原因：多根钢筋端部未对齐，绑扎时个别钢筋偏离规定位置。措施：绑扎时将钢筋端部对齐，防止钢筋绑扎偏斜或骨架扭曲。（2）柱、墙钢筋位移原因：固定钢筋的措施不可靠，在混凝土浇筑过程中被碰撞，偏离固定位置。措施：墙、柱主筋的插筋与底板上、下筋要固定绑扎牢固，确保位置准确。必要时可附加钢筋电焊焊牢，混凝土浇筑前、后应有专人检查修整。（3）受力筋保护层不符规定，露筋原因：1）混凝土保护层垫块间距太大或脱落。2）钢筋绑扎骨架尺寸偏差大，局部接触模板。3）混凝土浇筑时，钢筋受碰撞位移。措施：1）混凝土保护层垫块要适量可靠。2）钢筋绑扎时要控制好外形尺寸。3）混凝土浇筑时，应避免钢筋受碰撞位移。混凝土浇筑前应、后设专人检查修整。（4）绑扎接头松脱原因：搭接处没有扎牢，或搬运时碰撞、压弯接头处。措施：钢筋搭接处应用钢丝扎牢。扎结部位在搭接部分的中心和两端共3处。搬运巳扎好的钢筋骨架应轻抬轻放，尽量在模板内或模板附近绑扎搭接接头。（5）浇筑混凝土不搭马道,乱踩钢筋野蛮施工;竖向插筋无扶正措施造成钢筋位移精彩文档 实用标准文案原因：操作人员成品保护意识不强，技术交底未进行成品保护要求。措施：加强对操作人员成品意识，建立工序交接制度，并在技术交底中进行成品保护措施交底，浇筑混凝土必须搭设马道。（6）梁柱接头处柱箍筋数量不足或漏绑原因：因操作困难，未绑加密箍筋；采用模外绑梁筋，后落入梁底，加之梁柱接头早巳封模，无法绑梁、柱接头柱箍筋。措施：应合理安排先绑梁筋，待补上梁、柱接头柱箍筋后，再封梁侧模的操作方法。三、模板安装、模板拆除工程质量通病防控措施（一）模板安装工程质量通病防控措施1.梁、板模板现象梁、板底不平、下垂、下挠；梁侧模板不平直；梁上下口胀模。原因：模板龙骨、支柱刚度、强度不够，支柱基础下沉。措施：梁、板底模板的龙骨、支柱的截面尺寸及间距应通过设计计算决定，使模板的支撑系统有足够的强度和刚度。作业中应认真执行设计要求，以防止混凝土浇筑时模板变形。模板支柱应立在垫有通长木板的坚实的地面上，防止支柱下沉，使梁、板产生下挠，梁、板模板应按设计或按标准要求起拱。梁模板上下口应设销口楞，再进行侧向支撑，以保证上下口模板不变形。2.柱模板（1）0胀模、断面尺寸不准，混凝土保护层过大原因：柱模板强度、刚度不够。措施：根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距，以及对大断面柱使用穿柱螺栓和竖向钢楞，以保证柱模的强度、刚度足以抵抗混凝土的侧压力，施工应认真按设计要求作业。（2）柱身扭向原因：校正时未双面校正。措施：支模前先校正柱筋，使其首先不扭向。安装斜撑（或拉锚），吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所示两点到柱位置线距离均相等，以使柱模不扭向。（3）轴线位移原因：柱支模时未拉通线。措施：成排的柱子，支模前要在地面上弹出柱轴线及柱边通线，然后分别弹出每柱的另一方向轴线，再确定柱的另两条边线，支模时，先立两端柱模，校正垂直与位置无误后，柱模顶拉通线，再支中间各柱模板。柱距不大时，通排支设水平拉杆及剪刀撑，柱距较大时，每柱分别四面支撑，保证每柱垂直和位置正确。3.墙模板（1）墙体厚薄不一，平整度差原因：模板的强度和刚度不够，龙骨的尺寸和间距、穿墙螺栓间距、墙体的支撑方法未认真操作。精彩文档 实用标准文案措施：防控方法是模板设计应有足够的强度和刚度，龙骨的尺寸和间距、穿墙螺栓间距、墙体的支撑方法等在作业中要认真执行。（2）墙体烂根，模板接缝处跑浆原因：模板根部缝隙未堵严，模板内清理不干净，混凝土浇筑前未坐浆。措施：模板根部砂浆找平塞严，模板间卡固措施牢靠。模板内杂物清理干净，混凝土浇筑前应用与混凝土同配比的无石子水泥砂浆坐浆50mm厚。（3）门窗洞口混凝土变形原因：门窗模板与墙模或墙体钢筋固定不牢，门窗模板内支撑不足或失效。措施：门窗模板内设足够的支撑，门窗模板与墙模或墙体钢筋固定牢固。4.模板缝隙跑浆原因：模板拼装时缝隙过大，连接固定措施不牢靠。措施：模板拼装时缝隙垫海绵条挤紧，并用胶带封住。加强检查，及时处理。5.标高偏差超标原因：（1）层无标高控制点或控制点偏少，控制网无法闭合；竖向模板根部未找平。（2）模板顶部无标高标记，或未按标记施工。（3）高层建筑标高控制线转测次数过多，累计误差过大。（4）预埋件、预留孔洞未固定牢，施工时未重视施工方法。（5）楼梯踏步模板未考虑装修层厚度。措施：（1）每层楼设足够的标高控制点，竖向模板根部须作找平。（2）建筑楼层标高由首层±0.000标高控制，严禁逐层向上引测，以防累计误差。当建筑物高度超过30m时，应另设标高控制线，每层标高控制点不少于2个，以便复核。（3）预埋件及预留孔洞安装前应与图纸对照，确认无误后准确固定在设计位置上，必要时用电焊或套框等方法将其固定。在浇筑混凝土时，应沿其周围分层均匀浇筑，严禁碰击和振动预埋件与模板。（4）楼梯踏步模板应考虑装修层厚度。（二）模板拆除工程质量通病防控措施1.混凝土表面粘连原因：由于模板清理不好，涂刷隔离剂不匀，拆模过早所造成。措施：模板表面清理干净，隔离剂涂刷均匀，拆模时间按本规程执行。2.混凝土楞角破损、脱落原因：（1）拆模过早，混凝土强度不足。（2）操作人员不认真，用大锤、撬棍硬碰猛撬，造成混凝土楞角破损、脱落。措施：（1）混凝土强度必须达到本节质量验收标准中的要求方可拆模。（2）对操作人员进行技术交底，严禁用大锤、撬棍硬碰猛撬。四、室内标高和几何尺寸控制1.各种测量仪器应定期检验，并由专人进行保管。2.施工测量应由现场专门的施工测量小组进行。3.合理布置建筑物轴测控制点。控制点的最大间距不得大于30精彩文档 实用标准文案m，楼面控制点连成的矩形应闭合。4.主体施工阶段，应控制主体结构垂直度。六层及以上建筑，结构工程至多每隔三层应用经纬仪或垂准仪，从底层控制点通过预留孔向上投测楼面控制点，严禁采用逐层吊线法。5.每层楼面主体施工阶段应根据控制点及时弹出标高和轴线的控制线（如墙面1m线、地面方正控制线等），准确测量，认真记录，并确保现场控制线标识清楚。6.每层楼面应抄平，并据此进行上层楼面施工，控制上层混凝土楼面的标高。建筑物标高控制每层进行一次全高复验。如有标高误差，应逐层分次调整。7.模板及其支架的施工和验收应符合《混凝土结构工程施工质量验收规范》GB50204的相关规定。8.应控制混凝土现浇板厚度，在混凝土浇筑前，做好现浇板厚度的控制标识，每1～1.5m2的范围内宜设置一处。9.相邻楼板面设计标高有高差处，现浇楼板面层钢筋施工时应分离式配置，以确保设计标高的准确。10.填充墙施工应按地面方正控制线进行。轴线间的总体误差应按房间逐级合理分配。11.砖结构或砖混结构砌体施工时，必须设皮数杆控制标高，砌筑前每层楼面应用水准仪测一次平水，如存在高差，应及时用砂浆或细石混凝土找平。12.装修阶段应按所弹出的标高和轴线控制线施工，做好灰饼、标筋和护角，发现超标时及时处理。五、现浇混凝土施工质量通病防控措施1.混凝土蜂窝、麻面、孔洞产生原因：（1）混凝土配合比不合理，碎石、水泥材料计量错误，或加水量不准，造成砂浆少碎石多。（2）模板未涂刷隔离剂或不均匀，模板表面粗糙并粘有干混凝土，浇筑混凝土前浇水湿润不够，或模板缝没有堵严，浇捣时，与模板接触部分的混凝土失水过多或滑浆，混凝土呈干硬状态，使混凝土表面形成许多小凹点。（3）混凝土振捣不密实，混凝土中的气泡未排出，一部分气泡停留在模板表面。（4）混凝土搅拌时间短，用水量不准确，混凝土的和易性差，混凝土浇筑后有的地方砂浆少石子多，形成蜂窝。（5）混凝土一次下料过多，浇筑没有分段、分层灌注，下料不当，没有振捣不实或下料与振捣配合不好，未允分振捣又下料。造成混凝土离析，因而出现蜂窝麻面。（6）模板稳定性不足，振捣混凝土时模板移位，造成严重漏浆。防控措施：（1）模板面清理干净，不得粘有干硬水泥砂浆等杂物。木模板灌注混凝土前，用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有缝隙，填严，防止漏浆。钢模板涂模剂要涂刷均匀，不得漏刷。（2）混凝土搅拌时间要适宜。（3）混凝土浇筑高度超过2m时，要采取措施，如用串筒、斜槽或振动溜管进行下料。精彩文档 实用标准文案（4）混凝土入模后，必须掌握振捣时间，一般每点振捣时间约20〜30s。使用内部振动器振捣混凝土时，振动棒应垂直插入，并插入下层尚未初凝的混凝土内50〜100mm，以促使上下层相互结合良好。合适的振捣时间可由下列现象来判断：混凝土不再显著下沉，不再出现气泡，混凝土表面出浆且呈水平状态，混凝土将模板边角部分填满充实。（5）浇筑混凝土时，经常观察模板，发现有模板走动，立即停止浇筑，并在混凝土初凝前修整完好。2.露筋产生原因：（1）混凝土振捣时钢筋垫块移位，或垫块太少，钢筋紧贴模板，致使拆模后露筋，同时有时因垫块的强度也达不到要求造成振捣时破碎而使钢筋紧贴模板。（2）钢筋混凝土构件断面小，钢筋过密，如遇大石子卡在钢筋上水泥浆不能充满钢筋周围，使钢筋密集处产生露筋。（3）混凝土振搗时，振搗棒撞击钢筋，将钢筋振散发生移位，因而造成露筋。（4）因配合比不当混凝土产生离析，或模板严重漏浆。（5）混凝土保护层振捣不密实，或木模板湿润不够，混凝土表面失水过多，或拆模过早等，拆模时混凝土缺棱掉角。防控措施：（1）钢筋混凝土施工时，注意垫足垫块，保证厚度且保证强度并绑扎固定好。（2）钢筋混凝土结构钢筋较密集时，要选配适当石子，以免石子过大卡在钢筋处，普通混凝土难以浇筑时，可采用细石混凝土。（3）混凝土振捣时严禁振动钢筋，防止钢筋变形位移，在钢筋密集处，可采用带刀片的振搗棒进行振捣。（4）混凝土自由顺落高度超过2m时，要用串筒或溜槽等进行下料。拆模时间要根据试块试验结果确定，防止过早拆模。操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑好。3.混凝土局部掉落，不规整，棱角有缺陷产生原因：木模板在浇筑混凝土前未湿润或湿润不够，灌注后混凝土养护不好，棱角处混凝土的水分被模板大量吸收，致使混凝土水化不好，强度降低。施工时，过早拆除承重模板。拆模时受外力作用或重物撞击，或保护不好，棱角被碰掉。防控措施：木模板在灌注混凝土前充分湿润，混凝土浇筑后认真浇水养护。拆除钢筋混凝土结构承重模板时，混凝土具有足够的强度，表面及棱角才不会受到损坏。拆模时不能用力过猛过急，注意保护棱角，吊运时，严禁模板撞击棱角。加强成品保护，对于处在人多、运料等通道处的混凝土阳角，拆模后可用槽钢等将阳角保护好，以免碰损。冬季混凝土浇筑完毕，做好覆盖保温工作，加强测温，及时采取措施，防止受冻。4.梁、板、墙、柱等结构接缝和施工缝处产生烂根产生原因：精彩文档 实用标准文案施工缝位置留设不当；模板安装完毕后，接缝处未做清理干净；对施工缝处先浇筑混凝土表面未作处理或处理不当；模板接缝处漏浆。防控措施：在施工缝处继续浇筑混凝土时，在已硬化的混凝土表面上应清除水泥薄膜和松动的石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；在浇混凝土前，首先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆（厚10〜15mm），并细致捣实，使新旧混凝土紧密结合，然后再继续浇筑设计要求等级的混凝土。5.混凝土板表面不平整产生原因：（1）有时混凝土梁板同时浇筑，只采用插入式振捣器振捣，板厚控制不准，表面不平。（2）混凝土未达到一定强度就上人操作或运料，混凝土板表面出现凸凹不平的卸痕。（3）模板没有支承在坚固的地基上，垫板支承面不够，以致在浇筑混凝土或早期养护时发生下沉。防控措施：（1）混凝土板应采用平板式振捣器在其表面进行振捣，有效振动深度约20cm，大面积混凝土应分段振捣，相邻两段之间应搭接振捣5cm左右。（2）控制混凝土板浇筑厚度，除在模板四周弹墨线外，还可用钢筋或木料做成与板厚相同的标记，放在灌筑地点附近，随浇随移动，振捣方向宜与浇筑方向垂直，使板面平整，厚度一致，同时拉通线进行找平。（3）混凝土浇筑完后12h以内即应浇水养护并设有专人负责。必须在混凝土强度达到1.2MPa以后，方可在已浇筑结构上走动。一般混凝土养护不少于7d，对掺用缓凝剂或有抗渗性要求的混凝土，不得少于14d。（4）混凝土模板应有足够的稳定性、刚度和强度，支承结构必须安装在坚实的地基上，并有足够的支承面积，以保证浇筑混凝土时不发生下沉。6.混凝土裂缝产生原因：（1）混凝土在施工过程中由于模板及其支撑不牢，产生变形或局部沉降；（2）混凝土和易性不好，浇筑后产生分层，出现裂缝；（3）养护不好引起裂缝；（4）拆模不当，引起开裂；（5）冬期施工时拆除保温材料时温差过大，引起裂缝；（6）大体积混凝土由于水化热，使内部与表面温差过大，产生裂缝；（7）大面积现浇混凝土由于收缩和温度应力产生裂缝；（8）主筋严重位移，使结构受拉区开裂；（9）混凝土初凝后又受扰动，产生裂缝；（10）构件受力过早或超载引起裂缝；（11）基础不均匀沉降引起开裂；（12）设计不合理或使用不当引起开裂等。防控措施：精彩文档 实用标准文案（1）加强混凝土早期养护，浇筑完的混凝土要及时养护，防止干缩，冬期施工期间要及时覆盖养护，防止冷缩裂缝产生。（2）大体积现浇混凝土施工应合理设计浇筑方案，避免出现施工缝。（3）加强施工管理，混凝土施工时应结合实际条件，采取有效措施，确保混凝土的配合比、坍落度等符合规定的要求并严格控制外加剂的使用，同时应避免混凝土早期受到冲击。高质量普通混凝土的明缝、接缝、线、角、螺栓孔布置标准。见图14。图14实物照片7.混凝土夹芯产生原因：浇筑大面积、大体积钢筋混凝土结构时，往往分层分段施工，在施工停歇期间常有木块、锯末等杂物，积存在混凝土表面，这些杂物如不认真检查清理，再次浇筑混凝土时，就夹入混凝土内，在施工缝处造成杂物“夹芯”。防控措施：浇筑混凝土前要认真检查，将表面杂物清理干净，可在模板与沿施工缝处通条开口，以便清理；如只有锯末等杂物，可采用鼓风机等吹，全部清理干净后，通条开口再封板，然后浇筑混凝土。8.外形尺寸偏差产生原因：（1）模板自身变形，有孔洞，拼装不平整。（2）模板体系的刚度、强度及稳定性不足，造成模板整体变形和位移。（3）混凝土下料方式不当，冲击力过大，造成跑模或模板变形。（4）振捣时振搗棒接触模板过度振捣。（5）放线误差过大，结构构件支模时因检查核对不细致造成的外形尺寸误差。防控措施：（1）模板使用前要经修整和补洞，拼装严密平整。（2）模板加固体系要经计算，保证刚度和强度；支撑体系也应经过计算设置，保证足够的整体稳定性。（3）下料高度不大于2m。随时观察模板情况，发现变形和位移要停止下料迸行修整加固。精彩文档 实用标准文案（4）振捣时振捣棒避免接触模板。（5）浇筑混凝土前，对结构构件的轴线和几何尺寸进行反复认真的检查核对。主体结构梁、柱截面尺寸准确，表面光洁，平整，无裂缝，结构混凝土内坚外美，阴阳角方正。见图15。图15实物照片六、框架填充墙施工质量及外墙渗漏防控措施（一）在设计上应该注意的问题1.地基基础设计必须控制变形值，按相关标准规定进行地基变形计算，对于采用天然地基和复合地基的住宅工程中心点的计算沉降量不宜大于150mm。建筑物地基基础、主体结构工程必须按《混凝土结构设计规范》GB50010、《砌体结构设计规范》GB50003的要求设置变形缝或采取有效防止墙体裂缝的措施。精彩文档 实用标准文案2.墙体窗洞口部位窗台标高处设置现浇钢筋混凝土窗台板，两端伸入墙体内不小于240mm，或延伸至与构造柱、框架柱连接。设计混凝土强度等级不低于C20，板厚不小于100mm，内配纵向钢筋不小于3φ8、分布筋力φ6@250mm。3.墙体门窗洞口顶标高与圈梁、框架梁底标高不同时，若两者相差不大于300mm，过梁应与圈梁、框架梁一起现浇，否则设置的过梁两端伸入墙体内不小于250mm，或延伸至与构造柱、框架柱连接，其混凝土强度等级不低于C20，过梁宽同墙厚。见图16。图16过梁示意图4.混凝土小型空心砌块和蒸压加气混凝土砌块等各类轻质填充墙应采取下列加强措施：图17轻质填充墙增设构造柱及水平连系梁（1）所有纵横墙体相交部位，长度超过4m的墙中部、无约束的端部应增设构造柱，构造柱截面尺寸为墙厚×200mm，其混凝土强度等级不低于C20，纵筋4φ12、箍筋φ6@200mm，构造柱纵向钢筋与主体结构可靠连接。（2）墙净高大于4m时，于墙体半高处加设一道与框架柱、构造柱连接且沿墙全长贯通的钢筋混凝土水平连系梁，其混凝土强度等级不低于C20，纵筋不少于4φ10、箍筋φ6@200mm，宽度同墙厚；当墙体无洞口时，梁高度应不小于120mm，当墙体有洞口且宽度大于3.0m时，梁高度应不小于240mm，配筋应由设计方确定。见图17。5.门窗洞边距框架柱、构造柱边小于240mm时，应沿门窗洞高度范围设置现浇混凝土门（窗）垛，且门（窗）垛应配置构造钢筋与框架柱、构造柱连接。见图18。图18实物照片精彩文档 实用标准文案6.悬挂于梁下的外墙混凝土装饰板，不论整浇或后浇，其伸缩缝间距不宜大于12m，同时还应设置足够的抗裂纵筋。7.底层填充墙下宜设置支承于基础上的基础梁。当非承重墙、填充墙下的地基土承载力较低或受施工扰动时，非承重墙、填充墙不得直接支承于混凝土地坪上。8.凸出外墙的挑板、雨篷嵌入墙体处应做同墙厚的混凝土翻边，高度不小于150mm。9.屋面女儿墙砌筑砂浆强度等级不宜低于M7.5，女儿墙不宜采用轻骨料混凝土小型空心砌块砌筑，墙体顶端应设置厚度不小于120mm的现浇混凝土压顶，混凝土压顶纵筋与构造柱纵筋可靠连接。10.住宅工程的外墙立面应简洁，减少凹凸形状。11.外墙抹灰砂浆中宜掺用聚丙烯纤维或其他抗裂材料。12.抹灰层墙体与混凝土梁、柱交接处应采取防裂措施，宜采用耐碱纤维网格布或金属钢丝网加强，加强网布设于基层抹灰与面层抹灰层之间，搭接宽度不应小于150mm。外墙装饰涂料宜采用专用弹性腻子和有防水性能的弹性涂料。13.建筑装饰装修工程施工中，严禁违反设计文件擅自改动建筑主体和承重结构。凡改变建筑主体和承重结构的装饰施工图必须由原设计方进行复核计算并通过图审后方可实施。（二）在施工中应该重点防控的方面1.砌体材料进场时应有产品合格证明书，并按规范要求进行见证取样检测，符合设计及规范要求后方可投入使用。2.普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块、蒸压粉煤灰砖、蒸压灰砂砖施工时产品龄期不少于28d，砌筑时必须控制好砌块的含水率，烧结普通砖、多孔砖含水率宜为10%〜15%；灰砂砖、粉煤灰砖含水率宜为8%〜12%；蒸压灰砂砖、混凝土小型空心砌块，表面有浮水时不得施工。常温时墙体砌筑砂浆初凝后向墙面适当浇水养护，确保砌筑砂浆强度等级符合设计要求。3.砌筑砂浆采用中粗砂，其中毛石砌体宜选用粗砂，砂的含泥量符合以下要求：（1）对水泥砂浆和强度等级不小于^5的水泥混合砂浆，不应超过5%；（2）对强度等级小于M5的水泥混合砂浆，不应超过10%；（3）人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。4.蒸压加气混凝土砌块和轻骨料混凝土小型空心砌块不应与其他块材混砌，同一堵墙均用同类型、同等级砌块砌筑，无不同密度等级和强度等级的砌块混砌的情况。砌体最下一皮如灰缝厚度大于20mm时，应采用C20细石混凝土找平。填充墙底部应砌筑三皮实心砖（如灰砂砖、页岩砖等），或浇筑细石混凝土坎台，其高度不低于200mm。砌块应一律咬砌。见图19。图19加气混凝土砌块咬砌示意图精彩文档 实用标准文案5.填充墙与框架柱、构造柱或混凝土墙交接处，以及后砌墙体与先施工的墙体间应按设计及规范要求加设拉结钢筋，如无特殊说明，拉结钢筋自墙体底部实砌墙或混凝土坎台处开始设置。拉结钢筋的数量为每120mm墙厚放置1φ6拉结钢筋（240mm墙厚放置2φ6拉结钢筋），间距沿墙高不应超过500mm，每边拉结钢筋长度均不应小于500mm，对6度、7度抗震设防烈度区，不应小于1000mm；拉结筋严禁弯折且末端应有90°弯钩。6.墙体的组砌方法应符合现行规范要求，砂浆饱满度、灰缝厚度和宽度应符合现行规范要求，且不得出现透明缝、瞎缝和假缝。见图20、图21。图20铺浆应均匀、平整，随铺随摆图21同时砌筑转角处和交接处的砌体7.填充墙宜分段砌筑，至接近梁、板底时，应留一定空隙，至少间隔7d后再将其补砌挤紧。见图22。墙体第一次砌筑墙体第二次砌筑预留梁底补砌部位及构造柱的位置墙体第三次砌筑一梁底补砌部位细部图22墙体砌筑示意精彩文档 实用标准文案8.墙体砌块不得任意移动或撞击，在砌块墙上剔槽开孔时，宜在砂浆达到设计强度80%以上时采用切割机，严禁硬凿或损坏墙体。多孔砖、空心砖、小砌体墙体表面不得留置水平沟槽。管线敷设：墙体预埋管线宜在垂直方向用切割机开槽布设，固定好后，采用细石混凝土或1：2.5水泥砂浆填实，且宜比墙面微凹2mm，并粘贴耐碱玻纤维网格布，网格布宽度盖过缝隙边缘不小于150mm。砌块留置的马牙槎垂直平整、进出一致图239.构造柱与墙体连接处应砌成马牙槎，马牙槎应先退后进并错开不小于60mm，构造柱与上部框架混凝土不能同时浇筑。见图23。10.砌块与门窗的联结宜采用后塞口，砌筑时先将预制好埋有木砖的混凝土块随洞口两边同时砌筑，距门洞上下端为200mm，中间间距为600mm。木砖须做防腐处理，注意木砖的木纹应横向墙面安装。11.表面光滑的混凝土或轻骨料混凝土小型空心砌块基层应人工凿毛或采取其他措施增强基层的粘结性能。墙面抹灰前基层表面的尘土、污垢、油淸等应清除干净，并应洒水湿润。砂浆抹灰层在凝结前应防止快干、水冲、撞击、振动和受冻，在凝结后应采取措施防止坫污和损坏。水泥砂浆抹灰层应在湿润条件下养护。12.外墙上对穿螺栓孔应在粉刷前清除孔洞内杂物，冲洗干净后用发泡剂填塞孔洞至浆沫溢出后抹平，并经监理检查认可后方可进行下道工序施工。13.墙体粉刷层如由于结构偏差或装饰需要，抹灰厚度大于或等于30mm时必须采取加强措施，并经设计复核，验收时应有隐蔽资料反映。14.外墙外保温体系不宜采用粘贴饰面砖做饰面层。外墙面砖粘结应牢固，无空鼓，勾缝宜采用聚合物水泥砂浆或专用勾缝剂，勾缝应密实、整洁、光滑无裂纹。15.外墙粉刷（1）设置分隔缝，分隔缝表面应密实、光滑，无砂眼。（2）外墙抹灰砂浆用砂含泥量应低于3%，细度模数不小于2.5。（3）抹灰层不应少于两遍，每遍厚度宜为7〜8mm，面层宜为7〜10mm。（4）各抹灰层接缝应错开，避免位于不同基体交接处，抹灰层与基层以及各抹灰层之间必须粘结牢固无空鼓。（5）外窗台、外凸腰线、外挑板等部位上口必须设置不小于2%且坡向室外的排水坡度，墙根部用防水砂浆做成圆角；以上部位的下口应做成滴水线（槽），滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽宽度和深度不应小于10mm，滴水线终始点在洞口边20mm处应设断水口。（三）防控加气混凝土砌块填充墙抹灰开裂精彩文档 实用标准文案加气混凝土砌块填充墙的抹灰开裂问题是一个非常普遍的现象，其有多种因素，如果仅考虑某一或某些方面的因素来采取措施，均达不到防控抹灰开裂的目的。通过下图中将墙体和抹灰的开裂统一考虑，针对导致开裂的各个因素，从技术措施、施工工艺、施工管理等各方面入手，在各个环节周密计划，严格进行过程控制，综合采取措施，达到防止开裂的目的。见图24。图24加气混凝土砌块墙面抹灰开裂综合防控措施1.抹灰的时间应控制在砌筑完成的7d以后进行，如遇到雨期施工时，砌筑完成和抹灰之间的间隔时间要视墙面的干燥程度适当延长。2.抹灰前应先用钢丝刷将墙面满刷一遍，清除影响砂浆与墙面粘附力的松散物、浮灰和污物，随后浇水润湿墙面，将剩余的粉状物冲掉。为避免抹灰砂浆厚薄差异太大而引起开裂、空鼓，应将墙面低凹处修正补平。抹灰前检查灰缝，将饱满度不够的灰缝补满。3.抹灰前墙面应保持湿润，含水率保持在10%〜15%左右，抹灰前可先隔夜对墙面淋水2〜3次，具体情况要视当时的气候来定，一般来说春季湿度大，墙体本身含水率高，只需稍为淋湿墙面即可，遇到高温和干燥的天气，则要适当加大淋水量。精彩文档 实用标准文案4.抹灰砂浆的选用应与加气混凝土砌块材质相适应，保水性要好，宜选用加气混凝土专用抹灰砂浆，也可选用水泥石灰砂浆，有条件的工地可在砂浆中添加有机或无机塑化剂，以增加砂浆的挺水性和粘结能力。砂浆强度的选择宜由内到外从低到高过渡，以兼顾基层材料和外部饰面的要求。5.抹底层灰前先进行基面处理，使用专用界面剂作基面处理。见图25。图25涂刷界面剂6.专用界面剂作基面处理完后，在填充墙与梁柱交界处挂钢丝网层，在基层抹面层灰前墙面满铺敷设耐碱玻璃纤维网格布。见图26、图27。图26墙面满铺玻璃纤维网格布图27填充墙与梁柱交界处挂钢丝网层7.底层灰的强度和膨胀系数应与基层相当，可选用强度较低的1：1：6水泥石灰砂浆，同时适当提高砂浆配合比中的中粗砂和砂的比率，以减少砂浆的干燥收缩。底层灰要用抹子刮上墙，厚度在5mm以内，带有一定压力的砂浆被挤进孔或缝内形成犬牙交错的连接，既有利于抹灰层与墙面的共同工作，又能使底灰适应基层的变形。8.底层灰稍干后检查无空鼓、裂纹现象后，即进行中层抹灰，厚度宜在7〜9mm，砂浆可选用1：1：4的水泥混合砂浆，若中层抹灰过厚，则应分层涂抹，每层时间间隔在24h以内。待中层抹灰达7成干后，即可抹面层灰，抹灰时须压实抹光。9.抹灰完成后，要做好防雨遮盖，避免雨水直接冲淋墙面，受日照直射墙体，要做好遮阳处理，必要时用喷雾器喷水养护。内墙抹灰成品展示：见图28。精彩文档 实用标准文案图28建筑内墙抹灰分项工程质量达到高级抹灰等级部分施工控制图片展示：见图29、图30。图29墙体砌筑细部一一梁底及门洞处理精彩文档 实用标准文案为配合水电安装的施工，现场预制穿墙孔洞混凝土块图30预制过梁预留管道孔洞或凹槽部分施工成品图片展示：见图31〜图34。图31外墙面砖大面平整，外墙大角顺直图32精彩文档 实用标准文案外墙柱大角方正，小方瓷砖排版合理，接缝平直、光滑，填嵌连续、密实；缝子宽窄深浅一致。图33涂料外墙滴水线槽通顺，自然流畅图34外墙涂料及涂料基层采用塑料线槽分格，有效预防了温度应力引起的涂料开裂。七、楼板工程质量控制（一）在设计上应该注意的问题1.工程主体结构楼板及屋面板不宜使用预制板。2.设计一般要求：（1）建筑平面宜规则，避免平面形状突变。当平面有凹口时，凹口周边楼板、屋面板采用钢筋混凝土现浇楼板、现浇屋面板（以下简称现浇板），其配筋宜适当加强。当楼板平面形状应注明楼板的施工荷载、使用活荷载和二次装修荷载的限值。当轻质隔墙直接砌在现浇板上时，应按楼板等效荷载计算板的配筋。（2）不规则时，宜设置梁使之形成较规则的形状。（3）现浇板混凝土强度等级不宜低于C20，且不宜高于C40。3.现浇板的设计厚度一般不应小于120mm（厨房、浴厕、阳台板≥100mm）；单向板设计厚度不宜小于L/30（L为板跨度），双向板设计厚度不宜小于L/35（L/为板短向跨度）；屋面现浇板的设计厚度不应小于120mm。4.在房屋下列部位的现浇板内应配置抗温度收缩钢筋，且应符合《混凝土结构设计规范》GB50010的要求。（1）当房屋平面有较大凹凸时，在房屋凹角处的楼板；（2）房屋两端阳角处及山墙处的楼板；（3）屋面板；（4）与周围梁、柱、墙等构件整浇且受约束较强的楼板。5.现浇板内不宜预埋水管。当预埋其他管线时，应布置在板上、下两层钢筋的中部，并宜与钢筋成斜交布置。沿管线方向在板的上下表面各加设一道φ4@100、宽600mm的钢丝网片予以补强。严禁三层及三层以上管线交错叠放，电线、电缆导管直径大于20mm时宜采用金属导管。预埋管线最大外径不应超过1/4板厚。板断面每米预埋管数量不超过3根。精彩文档 实用标准文案6.外墙转角处构造柱的截面尺寸不宜大于240mm×240mm，与楼板同时浇筑的外墙圈梁，其截面高度不宜大于300mm。7.住宅长度大于40m时，宜在现浇板中部设置后浇带，后浇带及其两侧应设置加强钢筋。8.露台、厨房、厕所现浇板以及跨度不大于2m的多跨连续单向板均宜设置通长面筋，并在图纸中明确。9.在现浇板的板宽急剧变化处、大开洞削弱处等易引起应力集中处，钢筋间距不应大于150m，直径不应小于8mm，并应在板的上表面布置纵横两个方向的抗温度收缩钢筋，洞口削弱处应每侧配置附加钢筋，钢筋数量不能少于2φ12（上下层网片均设置）。（二）在施工中应该重点防控的方面1.根据施工现场的实际，认真编制混凝土浇筑方案，尽量避开每天的高温时段。2.水泥宜优先采用早期强度较高的硅酸盐水泥、普通硅酸盐水泥，进场时应对其品种、级别、包装或批次、出厂日期和进场的数量等进行检查，并应对其强度、安定性及其他必要的性能指标进行复检。3.选用外加剂时应根据混凝土的性能要求、施工工艺及气候条件，结合混凝土的材料性能、配合比以及对水泥的适应性等因素，采用减水率高、分散性能好，对混凝土收缩影响较小的外加剂，其减水率不应低于12%，掺用矿物惨合料的质量应符合相关标准规定，掺量应根据试验确定。4.预拌混凝土现浇板宜采用对混凝土收缩影响较小的减缩剂。预拌混凝土中应控制中粗骨料（石子）的用量，每立方现浇板中粗骨料的用量不少于1000kg。预拌混凝土中应控制混凝土的砂率，混凝土的砂率宜控制在38%以内。现浇板的混凝土应采用中粗砂，严禁用细砂。5.合理确定浇筑顺序和施工缝的留置。坍落度在满足施工要求的条件下，尽量采用较小的混凝土坍落度。6.现浇板的混凝土单方用水量不得大于80kg/m3，混凝土水胶比不宜大于0.5。普通强度等级混凝土的水泥用量宜为270〜450kg/m3，高强混凝土的胶凝材料用量不宜大于550kg/m3。7.预拌混凝土现浇板中可采用添加纤维措施增加混凝土的抗拉强度。预拌泵送混凝土进场时应按检验批检查入模坍落度，当有离析时应退回搅拌站。严禁向运输到浇筑地点的混凝土中加水。8.应采取可靠措施保证现浇板的厚度和现浇板中钢筋保护层的厚度符合设计要求。阳台、雨篷等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于300mm的钢筋支架或垫块，保证在浇筑混凝土时钢筋不移位。9.现浇板板面钢筋（包括分离式配置的负弯矩短筋）必须设置钢筋支架，其纵横向间距不应大于700mm；对于φ8以下钢筋，支架的间距应控制在600mm以内。钢筋支架按梅花状布置。10.在混凝土初凝前应进行2次振捣，在混凝土终凝前进行2〜4次压抹，宜采用机械磨光机抹平。精彩文档 实用标准文案11.现浇板的养护和保温措施，应保证构件与外界温度梯度在25℃范围内。混凝土浇筑后，应在12h内进行覆盖和浇水养护，养护时间不得少于14d。夏季应适当延长养护时间，以提高抗裂能力。冬季应适当延长保温和脱模时间，使其缓慢降温，以防温度骤变、温差过大引起裂缝。12.现浇板养护期间，当混凝土强度未达到1.2MPa时，不得在其上踩踏或安装模板及支架。当混凝土强度未达到10MPa时，不得在现浇板上堆放重物。堆放重物时应减轻对现浇板的冲击影响。13.施工缝、后浇带的位置和混凝土浇筑除符合设计要求外尚应符合下列要求：（1）施工缝应设在对结构受力影响较小的部位。伸缩后浇带的混凝土浇筑应在其两侧混凝土龄期达到至少60d后进行，其湿润养护时间不少于14d。（2）后浇带的支撑系统必须自成独立体系，严禁“拆后再撑”，防止形成悬挑构件。先期施工的后浇带处梁板内漏浆的混凝土必须清理干净，应将后浇带断面凿毛。14.模板及其支架的选用必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性，能可靠地承受浇筑混凝土的自重、侧压力、施工过程中产生的荷载，以及上层结构施工时生产的荷载。边支撑立杆与墙间距不得大于300mm，根据工期要求，配备足够数量的模板，保证按规范要求拆模。15.已拆除模板及其支架的结构，在混凝土强度达到设计要求的强度后方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算并加设临时支撑。16.混凝土布料机下部模板必须采取加强措施，保证模板的强度、刚度和稳定性，模板表面不出现严重变形。混凝土泵管在建筑内的布置、架设方法应符合《混凝土泵送施工技术规程》JGJ10的要求。部分施工成品装饰后展示：见图35。石材拼花地面接缝严密，无空鼓、泛碱、洇斑及二次打磨现象地砖铺贴曲线顺畅、平整图35精彩文档 实用标准文案八、楼地面工程质量通病防控措施（一）在设计上应该注意的问题1.厨卫间和有防水要求的楼板周边除门洞外，做一道高度不小于200mm的混凝土翻边，宜与楼板一同浇筑，建筑完成地面标高应比室内其他房间地面低20〜30mm。2.厨卫间和有防水要求的建筑地面必须设置防水层，防水层材料应上翻不小于300mm。下沉式卫生间的防水高度应高于室内房间地面300mm。3.厨卫间门坎处要有专项防水设计节点图，在无特殊说明时，防水层必须超过门槛內边缘向外铺出不小于250mm，防止装修基层渗水穿过门坎面进入未设防水地面；厨卫间墙面粉刷必须采用水泥砂浆。（二）在施工中应该重点防控的方面楼地面工程质量通病通常表现为：楼、地面不平、楼梯踏步宽度、高度不一，地面渗漏，倒泛水等现象。防控措施为：1.建筑地面工程采用的材料应按设计要求和规范规定，并应符合国家标准的规定，进场材料应有中文质量合格证明文件及性能检测报告，对防水材料还应有见证取样的复验报告。2.在做地面基层时，应先须将地基土分层夯实，并按设计做好3：7灰土垫层，然后再做基层混凝土。3.楼地面基层要清理干净，作为一道工序认真操作，不得留有灰尘、杂物、积水等等，以确保上下层结合粘结牢固。4.水泥砂浆及细石混凝土楼地面宜采用42.5级的普通硅酸盐水泥，砂子用中、粗砂，含泥量在3%以下，石子粒径5〜10mm。5.地面沟盖板上必须有混凝土垫层，沟边回填土必须认真夯实，如地沟宽度较大时，做地面垫层混凝土时可采取适当的防裂措施（加玻璃条或台阶钢筋网片）。大面积整体地面或台阶施工时应在垫层、面层同部位留设施工缝或在施工后达到一定强度时用无齿锯切割伸缩缝。6.水泥砂浆楼地面的踢脚线宜用分两层抹成。先抹1：3水泥砂浆底灰，刮平、搓平扫毛养护，后做1：2水泥砂浆面层，拉通线、贴靠尺。用铁抹子抹平压光。阴阳角、踢脚板上口用小角抹子溜直压光，达到上口平直，高度一致，出墙厚度5〜8mm。7.细石混凝土应随打随抹光，细石混凝土的强度、配合比应按设计要求或按规范进行施工，坍落度不大于30mm，并应按规定要求每500m2留制一组试块。在细石混凝土振搗密实刮平后，表面均匀地撒一层干水泥砂（水泥：砂1：1），再进行三次抹平压光。8.做楼地面时，应先检查混凝土板面平整度。对板面凹凸不平处用细石混凝土或者1：3水泥砂浆找平，以保证水泥砂浆面层厚度均匀一致，以免影响质量。各种楼面的敷设电线管道，应牢固地敷设在垫层内，管线上面至少应有20mm厚细石混凝土保护层，如不足应采取加钢筋网防裂措施。精彩文档 实用标准文案9.厨卫间和有防水要求的房间穿过楼板的管道、地漏留洞封堵密实后、在防水层施工完后经蓄水检验，蓄水高度超过地面最高处20〜30mm，蓄水时间不少于24h，并经监理（建设单位）验收合格方可进行面层施工。施工时结构层标高和预留孔洞位置应准确，未经设计方同意，严禁事后人工剔凿。10.管道穿过楼板，应设置带止水环的金属或塑料套管。套管应高出地面50mm，套管与立管之间环缝空隙控制在10〜15mm，并用防水油膏封严。一般单面临墙的管道，离墙应不小于50mm，双面临墙的管道，一边离墙不小于50mm，另一边离墙不小于80mm。11.穿过楼板的管道、地漏四周堵洞应密实，分二次嵌填，在管道四周形成10mm×10mm的凹槽，用防水油膏嵌实。12.楼地面或楼梯平台在做找平层时，楼梯起步高度应比中间踏步高度高（高出找平层厚度），而收步应比中间踏步低（低于找平层厚度）。同时在粉刷楼踏步面层时，应按弹线所示阴阳角位置抹面，应对尺寸偏差适度剔凿，以确保楼梯踏步宽度、高度一致。相关图片说明：见图36〜图42。管道穿楼板处理随意，无套管，不规则管道穿楼板处理随意，无套管，不规则楼板混凝土质量低下楼板产生渗水现象图36实物照片精彩文档 实用标准文案管道穿楼板处理随意大面积地砖铺贴未留缝，造成地砖起拱脸盆下水无存水弯，插入未封闭地漏水封过小图37实物照片地漏水封高度不够地漏设置随意精彩文档 实用标准文案厨房、卫生间防水，加强管道根部的管道顶部采用橡胶圈封盖，美观大方处理，有效防止管道周边渗漏有防水要求的地方，填充墙底部浇筑混凝土坎台图38实物照片后塞墙待14d以后补砌有防水要求的地方，填充墙底部浇筑混凝土坎台图39实物照片（一）精彩文档 实用标准文案地面与墙面交角采用定制花岗岩圆弧条处理块材地面用色分块自然和谐地廊设排水沟地漏居中设置图39实物照片（二）图40地漏居中，设置排水坡度，利于排水精彩文档 实用标准文案地下车库地面平整、明亮，标识清晰、醒目地下室细石混凝土面层次压光，无裂缝、脱皮、麻面、起砂等缺陷，与基层结合牢固，不空鼓图41实物照片阴角采用弧形石材淋浴间墙面砖与地面砖（135°）对缝合理，阴角打胶封闭，地漏居中图42实物照片九、装饰装修工程质量通病防控措施（一）地面花岗岩、地砖质量通病分析与防控措施1.板面空鼓原因分析：（1）由于混凝土垫层清理不净或浇水湿润不够，刷素水泥浆不均匀或刷的面积过大、时间过长已风干。（2）未用干硬性水泥砂浆或干硬性水泥砂浆水量过大，砂粒度太细，地板砖板面有浮土末浸水湿润等等因素，都易引起空鼓。（3）养护不及时，造成砂浆早期脱水。防控措施（1）必须严格遵守操作工艺要求，基层必须清理干净，结合层砂浆不得加水，随铺随刷一层水泥浆，地板砖板块在铺砌前必须浸水湿润。（2）铺贴时板与板之间留0.5mm宽缝隙（一开刀宽缝），遇到边、角等局部空鼓时，可用水泥水浆沿缝注水泥浆的方法修理空鼓，避免起砖。精彩文档 实用标准文案（3）铺贴后24h后，散水养护，养护7d以上。2.各房间和楼道过门口处板接缝不平原因分析：找水平线时测量和弹线误差，特别是多个房间面朝过道。防控措施：各房间和楼道内外房间设高低差，约5mm左右，门槛石材、地砖贴成斜面；不但便于排水，而且弥补了内外接缝不平的缺陷，施工方便。3.石材泛碱污染原因分析：（1）泛碱污染的主要成分为碳酸钙，目前一般镶贴面砖的材料为水泥砂浆，水泥砂浆在水化硬化过程中，反应生成的氢氧化钙以及其他碱性水溶液，从贴缝或密度低的石材析出表面，在空气中的二氧化碳作用下，变成不溶于水的碳酸钙。即形成非常难看的泛碱（泛白）现象。（2）低密度的石材吸水率高，石灰水不仅要从贴缝处析出，而且会通过面砖孔隙析出表面，变成不溶解物质，出现整个表面泛碱。由于是通过面砖孔隙中析出的泛白，其泛白物质很难除掉（表面除掉后又会析出）。防控措施：（1）施工用水要用清洁的自来水，水泥采用普通水泥（P.032.5级或以上），加快硬化速度，减轻反应生成的氢氧化钙及其他碱性水溶液。中等密度的石材基本达到要求。（2）在安装前，对石材进行防水处理，为减小石材的透水性，使泛白污染物不容易吸附在石材表面上，对石材采用"防碱背涂剂"进行背涂处理，或石材在加入防水剂的水中浸泡后使用。4.带地漏地面积水原因分析：基层或铺贴地砖时找平不正确，未按泛水坡度冲筋、打泡点控制，地漏位置布置不合理。防控措施：施工前弹四周水平线，以地漏为中心向四周辐射冲筋、打泡点，找好坡度。地漏预埋时，应注意标高准确，宁可稍低，也不超高。地漏位置应按图纸饰面砖规格。选择和设计时地面砖尺寸不宜过大。创优做法见图43、图44。花岗岩地面分色清晰，简洁大方室内花岗岩地面平整光滑，石材缝隙严密图43精彩文档 实用标准文案接缝平顺，缝宽均匀，色泽一致，表面平整天然石材地面花纹对缝拼接自然和谐室内玻化砖地面平整光滑，形同整体图44（二）外墙面砖墙面污染质量通病分析与防控措施1.施工污染原因分析：对面砖保管和墙面完活后成品保护不好，施工操作中没有及时清除砂浆，造成墙面污染。防控措施：（1）开始贴面砖起，不得从脚手架上和室内向外倒脏水、垃圾。操作人员应严格做到活完、料尽、场地清。面砖勾缝时应自上而下进行；拆脚手架应注意不要碰坏墙面。（2）用草绳或有色纸张包装的面砖，运输和保管期间要防止雨淋或受潮。（3）面砖墙面完工后，如受砂浆、水泥浆水等玷污，用清水不容易洗刷干净时，可用10%稀盐酸溶液洗刷，使盐酸与水泥浆中氢氧化钙发生化学反应，成为极易溶于水、强度甚低的氯化钙，被坫污的墙面就比较容易清洗干净。洗刷时，应由上而下，然后用清水洗净，否则饰面容易变黄。2.泛碱污染原因分析精彩文档 实用标准文案（1）泛碱污染的主要成分为碳酸钙，镶贴面砖的水泥砂浆在水化硬化过程中，反应生成的氢氧化钙以及其他碱性水溶液，从贴缝或面砖析出表面，在空气中的二氧化碳作用下，变成不溶于水的碳酸钙。另外，在砂浆硬化后，从贴缝和其他地方浸入雨水，雨水就会溶解砂浆里的水溶成分，并再从面砖或贴缝中析出，形成非常难看的泛碱（泛白）现象。（2）有的面砖吸水率高，如用多孔陶质面砖时，石灰水会通过面砖孔隙析出表面，变成不溶解物质，出现整个面砖泛碱。防控措施（1）勾缝施工时，水泥掺加适量防水剂，使之减小透水性。施工后接缝刷防水剂，采用这种方法，虽然防水剂从硬化了的勾缝材料外表面只能渗入2〜3mm，但对防止外部雨水浸透的效果很好。（2）对陶质面砖进行防水处理。为减小陶质面砖的透水性，使泛白污染物不容易粘附在面砖表面上，泡砖时水里加入防水剂浸泡面砖。创优做法见图45、图46。外墙面砖大面平整，勾缝均匀、顺直图45（三）大理石饰面工程质量通病分析与防控措施墙面腐蚀、空鼓脱落细部结构面砖采用预排版控制，面砖铺贴整齐通顺图46大理石用于室外墙、柱面，经3～5年后，表面逐渐变色、褪色和失去光泽变得粗糙，并产生麻点；易出现开裂和剥落等腐蚀现象，严重时还出现空鼓脱落。原因分析：大理石是一种变质岩，主要成分为碳酸钙（CaCO3），约占50%以上，杂有其他成分则呈不同的颜色和光泽，例如白色碳酸钙、碳酸镁；紫色含锰，黑色含碳或沥青质，精彩文档 实用标准文案绿色含钴化物，黄色含铬化物；红褐色、紫色、棕黄色含锰及氧化铁水化物等。大理石中一般都含有许多矿物和杂质，在风霜雨雪、日晒下，容易变色和褪色。如空气中的二氧化硫，遇到水气时能生成亚硫酸，然后变为硫酸，与大理石中的碳酸钙发生反应，在大理石表面生成石膏。石膏易溶于水，且硬度低，使磨光的大理石表面逐渐失去光泽，变得粗糙、产生麻点、开裂和剥落。防控措施：（1）大理石不宜用作室外墙、柱饰面，特别不宜在工业区附近的建筑物上采用，个别工程需用作外墙面时，应事先进行品种选择，挑选品质纯、杂质少、耐风化及耐腐蚀的大理石。（2）室外大理石墙面压顶部位，要认真处理，保证基层不渗透水。创优做法见图47。墙面拼花连贯美观柱阳角处转角石材图47石材饰面牢固，排列整齐，分格缝上下一致（四）纸面石膏板饰面质量通病分析与防控措施1.板面不平，成波浪形原因分析：（1）龙骨质量差，主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。（2）石膏板质量差，厚度达不到标准，出厂时间太短，石膏未达到强度。（3）石膏板缝隙过小膨胀变形，正反面上错，钉距过大。防控措施：（1）选用合格龙骨，施工时应认真操作，检查各吊点的紧挂程度，并拉通线检查标高与平整度是否符合设计要求和规范标准的规定。（2）选用优质石膏板，板厚顶面9.5mm，墙面120mm（或双层错缝），正反面。（3）石膏板缝隙应在10〜15mm精彩文档 实用标准文案之间，自攻螺丝与纸面石膏板板边距离，面纸色边的板边、切割的板边以15〜20mm为宜。吊顶石膏板按方向指示，或按板边倒角方向判断安装，如指示和边缘要切除使用的要用铅笔做记号。自攻螺栓钉距为150〜170mm，螺钉头必须沉入板面内2〜3mm。2.石膏板开裂原因分析：（1）轻钢骨架局部节点构造不合理，吊杆间距和龙骨悬臂尺寸不符合要求，吊杆不垂直。（2）轻钢骨架转角处吊固不牢。（3）石膏板板边未倒角缝，石膏板补缝膩子太硬，绷带漏贴或粘贴不正确。防控措施：（1）顶棚的轻钢骨架应吊在主体结构上，吊杆间距和龙骨悬臂尺寸符合要求；顶棚内的管线、设备件不得吊固在轻钢骨架上。吊顶轻钢骨架在留洞、灯具口、通风口等处，应保证吊挂的刚度。（2）转角处，在副龙增加加固L形扁铁或斜撑，饰面石膏板转角处要套裁。（3）板接缝处，要用到刀切成V字形，便于腻子嵌入和增加接触面积，保证接缝处严密；石膏板补缝腻子要用专用膩子；（4）石膏板隔墙，平面墙面超过6m，设计时板面要设置变形缝，缝隙用压条盖缝。创优做法见图48、图49。双层石膏错缝搭接、板面分格，有效地防止石膏板吊顶设计美观，构造合理，无裂缝顶棚裂缝的产生，保证了吊顶的平整度图48石膏板表面平整，图案清晰美观，石膏板吊顶设计美观，构造合理，无裂缝阴阳角顺直方正，接缝严密图49精彩文档 实用标准文案（五）矿棉板吊顶质量通病分析与防控措施矿棉板面板下陷原因分析：（1）矿棉板系岩棉或矿棉为主要材料，加入少量胶粘剂、防腐剂、防潮剂加压供干饰面制成，房间湿度大，矿棉板厚度薄。（2）安装天气和环境不适宜。防控措施：（1）游泳室、浴室、更衣室、厨房、实验室、室外走廊以及其他积水地区和湿度特别大的环境不使用，选用14〜15mm厚抗湿抗陷型的矿棉板。（2）安装时先拆箱放置24h以上，让空气与板材充分接触，使板材湿度水分饱和。避免安装后板吸附水分饱和，增加重量使中部下陷。选择空气湿度大的天气开箱、施工。如秋冬期施工可在地面和室内用喷雾器洒水增湿。湿度在80%〜90%为宜。安装后不得急于通风干燥或使用调试空调，使房间湿度逐渐同室外湿度一致。这样可大大减少下陷程度。（六）铝塑板饰面质量通病分析与防控措施铝塑板粘贴后鼓泡、板边嵌胶毛刺原因分析：（1）基层板不平，基层板未留变形缝，板面分割尺寸过大。（2）粘贴胶质量差，粘贴时机不当。（3）板排空气不清。（4）塑铝板用锯裁板时四周有锋口，撕保护膜时易把胶带起，出现毛边。防控措施：（1）基层板，板与板之间要预留10〜20mm的缝，防止基层板受潮变形。尽量避免整张板铺贴。（2）铺贴时应双面刷胶，待胶不粘手时方可铺贴，室外雨天不能施工，冬季低于0℃不得施工。（3）铺贴时应排净空气，锤击时，应用铁锤垫硬木从中间向四周锤，以便排净空气。平面板和宽度超过600mm的柱梁基层板上应钻孔排气，一般钻φ10〜20的孔，间距400mm×400mm双向。（4）切割板材时，减少毛刺；并留有3〜5mm宽余量，需要时，可用刨子刨光修整，有锋口的地方也可用细砂纸磨光。创优做法见图50。塑铝板弧度一致，线条顺直，表面平整，接缝严密金属天花，造型美观图50（一）精彩文档 实用标准文案开启式检查口美观实用图50（二）（七）细木饰面质量通病分析与防控措施1.木饰面板面拼紋拼花不平、粘结不牢原因分析：（1）基层不平，不干净，木龙骨间距过大，基层多层板太薄。（2）乳胶液涂刷不均匀及钉距不适当等。防控措施：（1）基层应平整，对有麻面处，凸面用手刨刨平，凹面宜采用乳胶腻子事先修补平整。（2）乳胶液不宜太稀或太稠，保证涂刷均匀，并不宜太厚，双面涂胶，板材粘贴后，将拼缝处多余胶液挤出刮净。当乳胶不粘手时用铁锤垫硬木锤平。（3）基层木龙骨间距一般在400mm×400mm以内（双向）。（4）接缝处，纹钉钉距一般为40〜50mm。2.压门局部空鼓、起皮及翘边原因分析：主要是基层不平；表面有污物或浮浆处理不干净；粘贴时基层含水率过大及粘贴后加压不均匀等。防控措施：（1）基层处理，压面板时表面要刨平，不宜过光滑。（2）保持室内通风、干燥，基层含水率应控制小于8%，排除过湿造成空鼓。（3）粘贴完后应排净空气，加木压板，应加支撑，且用力均匀，地台平，以保证不翘边。室温15°以上时，养护3d。（4）当中间出现局部空鼓时，应钻孔排气，注入胶液并重新加压；边沿翘起时应重新涂胶加压。3.对头缝拼接花紋不顺，颜色不一精彩文档 实用标准文案原因分析：（1）全护墙板的面层，选用材料不严谨；（2）拼接时大花纹对着小花纹，有时木纹倒用。防控措施：（1）应认真选择护墙板，对缝花纹应选用一致，切片板的树心一致；（2）护墙板面板颜色应近似，颜色浅的木板应安装在光线较暗的墙面上，颜色深的安装在光线较强的墙面上，或者一个墙面上由浅颜色逐渐加深，使整个房间的颜色差异接近。4.钉眼帽钉、钉眼吐锈原因分析：（1）气枪气压不足，打钉速度过快，钉帽末打入；（2）饰面板用的纹钉为铁纹钉。防控措施：（1）清漆饰面板，饰面时气枪气压达到0.5MPa，大钉速度要均匀，枪要抵紧；（2）饰面板时纹钉为不锈钢钉或铜钉，浅色饰面杜绝使用铁钉。5.门套、家具下部面板变色霉变原因分析：地面水分沿基层木制品向上吸附，贴地砖时砂浆水分向上吸附造成。防控措施：底部300〜500mm高处木基层（龙骨、板材）每个面均须做防腐、防潮处理。木基层预留饰面间隙，防止与湿砂浆接触。饰面板必须在地面湿作业完成后方可施工，饰面板必须封底漆。创优做法见图51。图51细木工程质量精细（八）木地板工程质量通病分析及防控措施实木地板地面异响原因分析：一般情况下，大部分噪声都是通过墙壁传播的，另部分是通过地面传播，墙壁和地面隔声是保证无响声的良好方法。防控措施：精彩文档 实用标准文案（1）增加墙边隔声带。在铺装地板之前，先在墙壁四周木龙骨边留10〜20mm的缝，使木龙骨不与墙面接触。再填一层同木龙骨一样高的泡沫材料（或注入发泡剂）。隔声带弹性韧性较好，经过这种材料的过滤，噪声不会直接从墙壁传播，从而有效地隔离来自楼上楼下墙壁的大部分声响。（2）木地龙加泡沫垫。贴地面的木龙骨一侧粘贴一层10mm橡胶板，这两层材料能够有效防止噪声从地面墙面传播，并防潮防腐。创优做法见图52。（九）清漆工程常见质量通病分析及防控措施1.漆膜缩边指油漆或清漆涂层在表面形成断续的漆膜，漆膜以球形卷曲回去而留下小而圆的裸露斑点。图52实木地板表面平整、洁净、铺设牢固，粘结无空鼓，面层缝隙严密原因分析：在油质表面涂饰，在非常光滑有光泽的表面涂饰，在油性中间涂层上涂刷面漆。防控措施：彻底刷洗、漂洗表面，打磨掉光泽，不要与中间涂层掺杂，轻轻湿磨。2.开裂或裂紋指由于面层油漆的扩张与底层不一致而使表面开裂。原因分析：在软而有弹性的涂层上涂刷稠度大的油漆。在底层油漆干燥前即涂饰上一层油漆。干燥剂摻得过多。漆膜上沾有浆糊或胶水。防控措施：正确选择油漆品种。达到规定的干燥时间后，再涂饰一层油漆。干燥剂应掺得适量。漆膜上沾有的浆糊或胶水应立即除去。3.咬底指涂饰面漆时，将巳刷好的底漆咬起来。原因分析：底漆未干透，面漆涂刷过早。底漆与面漆不配套，底漆膜承受不了面膝强稀释作用，被咬起溶解。防控措施：选用配套的油漆材料。底层漆膜干透后，再涂饰面漆。4.片落或脱皮指由于由漆中胶粘剂失效，漆膜或片状脱落。原因分析：在潮湿面上，特别是含水率高的木料面上涂漆，在粉状易碎面上涂漆，如水溶性涂料面上，在容易冷凝的潮湿环境中涂漆。涂刷油漆表面的扩张和收缩。涂漆底层有锈。在平滑有光泽的表面涂刷油漆缺乏附着力。漆膜下有晶化物形成。防控措施：精彩文档 实用标准文案检验木料是否干燥。涂刷封闭涂料。不要在有雾、湿、霜的环境中涂漆。选用与表面收缩性相适应的漆。彻底清除基层上的污物和锈蚀，选用适当底漆。涂漆前，除去所有污物。5.漆膜皱紋指漆膜干后表面不光滑、不光亮、表面收缩形成很多弯曲棱脊。原因分析：漆质不好，溶剂挥发太快，催干剂过多，或油漆调配不均匀。漆膜涂刷过厚，不均匀。在高温或烈日暴晒下施工。防控措施：选用优良漆料，不得随意加入催干剂。避免在烈日下施工。选用较硬的毛刷涂饰，且应均匀一致。6.漆膜表面起雾发白指在罩面漆或瓷漆表面上有发白现象，同时伴有缺乏光泽现象。原因分析：在雨季和冬季涂刷油漆。洗毛刷时的水被吸入涂层里。暴露在含有污染物质的空气中时间过长。防控措施：在雨季和冬季涂刷油漆时，加适量的化白水（油漆专用原料）。在涂刷前应检验被涂物的表面是否干燥，未干燥不应涂刷油漆。除去表面结晶沉淀物，用亚麻油和醋酸的等量混合剂擦涂表面。（十）乳胶漆常见质量通病分析及防控措施主要通病：1.乳胶漆粉化、起皮、裂纹、鼓泡、霉变；2.流坠；3.透底；4.倒光或光亮不足；5.接槎明显；6.与油漆接触的边缘黄变。防控措施：1.乳胶漆工程使用的腻子，应坚实牢固，外墙、厨房、浴室及厕所等需要使用涂料的部位表面需使用乳胶漆时，应使用具有耐水性能的腻子和封底漆。2.流坠的产生的主要原因是乳胶漆太稀、涂刷过厚、施工环境温度过低、干燥过程太慢，以及墙面不平或有油、水等污物。应选择挥发性适当的稀释剂，加强墙面清理，涂刷均匀一致和施工环境温度要适当。3.透底产生的主要原因是乳胶漆太稀，涂刷前没有把涂料调拌均匀，密度大的填充料下沉。内墙表面平整、洁净，阴阳角方正图534.倒光或光亮不足的产生的主要原因是：墙面不平整、漏刮腻子或漏磨砂纸，涂料质量不好或加入稀释剂过多，施工环境温度过低或湿度过大等。防控方法是：加强基层表面处理工作，重视磨砂纸工作，施涂时必须前一道工序干燥后再施涂下一道工序的涂料，施工环境与温度符合要求。精彩文档 实用标准文案5.接槎明显产生的主要原因是：乳胶漆干燥太快，或因操作面过大等。要注意施工时施工面不宜过大，工人之间的操作距离不宜过宽等。6.与油漆接触的边缘黄变产生的主要原因是：刷油漆时乳胶漆未干透，油漆中的挥发物与未干透的乳胶漆起化学反应造成。防控方法是：先施工后油漆，后施工乳胶漆，或乳胶漆干透后施工油漆。创优做法见图53。（十一）裱糊装饰工程常见质量通病分析及防控措施裱糊装饰工程应达到以下质量要求：①壁纸、墙布的品种、颜色、图案等应符合要求；②壁纸、墙布必须粘贴牢固，表面色泽一致，不得有气泡、空鼓、裂缝、翘边、摺皱和斑污，斜视时无胶痕；③表面平整，无波纹起伏。壁纸、墙布与挂镜线、贴脸板和踢脚板紧接，不得有缝隙；④各幅拼横平竖直，拼接处花纹、图案吻合，不离缝，不搭接，距墙面1.5mm处正视，不显拼缝；⑤阴阳转角垂直，棱角分明，阴角处搭接顺光，阳角处无接缝；⑥壁纸、墙布边缘平直整齐，不得有纸毛、飞刺；⑦不得有漏贴、补贴和脱层等缺陷。1.离缝：指相邻壁纸或墙布间拼接缝隙超偏差。原因分析：在裱糊壁纸或墙布时，未与前一幅连接准确就压实；虽连接准确，但粘贴时赶压推力边大而使壁纸在干燥过程中产生回缩。防控措施：在粘贴壁纸或墙布时，必须与前幅靠紧，争取无缝隙；在赶压时，由拼缝横向往外赶压胶液和气泡。离缝处可用同色乳胶漆补。2.亏纸或亏布：亏纸或亏布是指壁纸或墙布的上口与挂镜线、下口与踢脚线连接不严，露出基面。原因分析及防控措施：未严格按照量好的尺寸放长10～20mm裁割壁纸或墙布，先以上口为准将壁纸或墙布裁割好，粘贴后，在踢脚线上口压尺，裁掉多余部分；裁割壁纸或墙布必须严格按照尺寸，尺子压紧壁纸后不得再移动，刀刃贴紧尺边，一次裁割；亏纸处可用相同壁纸补贴，亏布处可用相同墙布补贴。3.搭缝：搭缝是指相邻壁纸或墙布重叠凸起。原因分析：未将相邻两幅壁纸或墙布拼缝推压分开。防控措施：精彩文档 实用标准文案保证壁纸或墙布边直而光洁：粘贴无收缩性的壁纸或墙布不准搭接，粘贴收缩性大的壁纸或墙布时可适当搭接多些，以便收缩后正好缝；有搭缝处，可用钢尺压紧接缝处，用刀沿尺边裁割掉搭接的壁纸或墙布。4.翘边：翘边是指壁纸或墙布边沿脱胶离开基面卷翘起来。原因分析：基面有灰尘、油污等；基面潮湿；胶粘剂粘性小；阳角处包过阳角壁纸或墙布少于20mm。防控措施：基面有灰尘、油污等必须清理干净；基面含水率不得大于规定数值，过于潮湿必须晾干；选用合适的胶粘剂，涂刷的胶液要薄而匀，胶液略有表干时再粘贴；严禁在阳角处甩缝，壁纸或墙布应包过阳角不小于20mm宽，并有黏性较强的胶粘剂，要压实不得有空鼓现象。已翘起的壁纸或墙布应将其翻起，清理污物，补刷胶液粘牢。5.空鼓：空鼓是指壁纸表面出现小块凸起。原因分析：粘贴壁纸时赶压不得当，往返挤压胶液次数过多，或赶压力量太小，未将壁纸底下的空气赶出；基面或壁纸背面涂刷胶液厚薄不匀或漏刷；基面潮湿或有灰尘、油污等。防控措施：赶压胶液应由里向外；基坷必须干燥，不平处应用膩子刮抹平整；基面上灰尘、油污必须清理干净。由于基面潮湿或空气造成的空鼓，应用刀割开壁纸，将潮气或空气放出，待基面干燥后，用医用注射针将胶液打入鼓包内压实，粘贴牢固；壁纸底下含胶液过多时，可用注射针穿透壁纸，将胶液吸出些再压实。6.皱褶：皱褶是指壁纸中墙布表面有皱纹棱脊凸起。原因分析：壁纸或墙布材质不良或厚度较薄；操作技术不熟炼。防控措施：选用优质壁纸或墙布，厚薄不匀的应裁掉；裱糊壁纸或墙布时，应用手将其舒平后，才能进行赶压，用力要匀。有皱褶处，如胶液尚未干结，可把壁纸或墙布揭起重贴，若已干结，只能将其撕下，把基面清理干净后重贴。创优做法见图54。内墙壁纸、墙布裱糊表面平整、洁净、美观图54精彩文档 实用标准文案十、门窗工程质量通病防控措施（一）在设计上应该注意的问题1.设计文件应明确外门窗的选用类型、规格、尺寸、性能要求等设计参数及相关节点构造，并进行设计交底。2.对尺寸较大的洞口、扇面应进行承载能力计算后选型，组合窗拼樘料的尺寸、规格、壁厚（包括塑料门窗的钢衬厚度）应经计算确定，确保门窗安全使用和建筑功能。组合门窗拼樘料和玻璃必须进行抗风压变形验算。拼樘料应左右或上下贯通，并直接锚入洞口墙体上。拼樘料与门窗框之间的拼接应为插接，插接深度不小于10mm。3.选用标准图的应明确图集号及选用门窗代号。4.铝合金窗的主受力型材壁厚不得小于1.4mm，门的主受力型材壁厚不得小于2mm，镀锌钢副框壁厚不应小于2.5mm。塑钢门窗型材必须选用与其相匹配的热镀锌增强型钢，型钢壁厚应满足规范和设计要求，且窗的钢衬厚度不小于1.5mm，门的钢衬厚度不小于2.0mm。5.选用五金配件的型号、规格和性能应符合国家现行标准和有关规定要求，并与门窗相匹配。平开门窗扇的铰链、螺栓或撑杆等应选用不锈钢或铜等耐腐蚀金属材料。按规定应使用安全玻璃的门窗部位，应在设计文件中标明。（二）在施工中应该重点防控的方面1.木门窗制作要按设计选用的标准图施工，并认真选料，不论何种原因均不得任意减少用料断面尺寸。2.各类门窗进场应及时索要产品合格证，严格检查产品规格、型号、质量是否符合设计要求，发现问题及时处理，劣质产品严禁使用。3.各类门窗在运输、保管过程中，要按规定要求装卸堆放，施工中认真做好成品保护。铝合金门窗装饰工程在完成前不得破损保护膜。门窗不得受污染，保持洁净。4.用于制作门窗的材料，制作前必须做供干处理，含水率应不大于12%。要合理选择，对材质缺陷（活节、缺角、大于5mm直径的孔洞）必须用同材质的木料加胶修补。5.门窗安装应周正、牢固，安装完毕后，按有关规定、规程委托有资质的检测机构进行现场检验。6.门窗框安装固定前，应根据水平基准线、洞口定位中线和墙体轴线对预留洞口尺寸进行复核，用防水砂浆刮糙处理，然后实施外框或副框固定。7.铝合金门窗的开启方向、安装位置、连接方式应符合设计要求。（1）门窗安装应横平竖直，与洞口墙体留有一定缝隙，缝隙内不得使用水泥砂浆填塞，应使用弹性材料填嵌密实，型材里外两侧用密封胶密闭。（2）铝合金门窗框安装必须牢固，预埋件的数量、位置、埋设方式与框连接方法必须符合设计要求。设计无特殊说明时，应采用热镀锌钢片和膨胀螺钉连接固定，镀锌钢片厚度不小于1.5mm精彩文档 实用标准文案，固定点从距离转角150mm处开始设置，中间间距不大于500mm。严禁用长脚膨胀螺栓穿透型材固定门窗框。（3）铝合金门窗框与墙体之间缝隙应采用矿棉或玻璃棉毡条填塞，严禁使用水泥砂浆作填塞材料。缝隙填嵌要饱满密实，并用密封膏封闭，表面平整、光滑、无裂缝。玻璃周边橡胶及框扇各部分封闭均应符合设计要求。（4）空心砖或轻质砌块墙体洞口侧应预埋实心砖或混凝土块，以便固定连接片。在砌体上安装门窗严禁用射钉固定。门窗安装临时定位用对拔木楔位置要合理。8.门窗洞口应干净干燥后，施打闭孔弹性发泡剂，发泡剂应连续施打，一次成型，充填饱满。溢出门窗框外的发泡剂应在结膜前塞入、缝隙内，防止发泡剂外膜破损。9.门窗框外侧应留5mm宽，8mm深的打胶槽口，外墙装饰面为粉刷层时，应贴“丄”形塑料条做槽口。10.基层应清理干净并干燥后才能施打中性硅硐密封胶，密封胶严禁施打在饰面层上。11.安装玻璃用橡胶密封条或毛毡密封条应符合国家现行产品质量标准，具有良好的弹性、耐候性和抗剪强度，不得采用再生橡胶产品。12.门窗下框槽口应钻4mm×20mm平底泄水孔，其间距宜600mm左右。13.窗台面应外倾排水，外倾高差不小于30mm，窗台面饰面层不应高于窗框泄水孔。上窗楣做成鹰嘴形或滴水槽。14.外墙、窗台四周各抹灰层之间及抹灰层与基体之间必须粘结牢固，抹灰层应无脱层、空鼓和裂缝。创优做法见图55。图55实物照片（三）施工中的质量通病分析及防控1.门窗框安装后与抹灰面不平。防控措施：立口时掌握好抹灰层的厚度。2.木门洞口预留尺寸不准，安装门框后四周的缝子过大或过小。防控措施：砌筑时门窗洞口尺寸留设准确，保证洞周平直，留的余量大小均匀，或砌筑时拉线找规矩。一般情况下安装门框上皮应低于门窗过梁10〜15mm。3.门窗框安装不牢。精彩文档 实用标准文案防控措施：砌筑时按规定预留木砖或混凝土块，且砌筑牢固；砌半砖墙或轻质墙设置带木砖的混凝土块；预制混凝土墙或预制混凝土隔板，应在预制时将其木砖与钢筋骨架固定在一起，使木砖牢固地固定在预制混凝土内。木砖的设置一定要满足数量和间距的要求。采用麻刀水泥砂浆或麻刀混合砂浆进行嵌填门框与墙体间的缝隙，分层填塞密实。4.合页不平，螺栓松动，螺帽斜露，缺少螺栓。防控措施：合页槽深浅一致，螺栓应钉入1/3，拧入2/3，拧时不能倾斜；安装时如遇木节，应在木节处钻眼，重新塞入木塞后再拧螺栓，同时应注意每个孔眼都拧好螺栓，不可遗漏。5.木门缺五金，五金安装位置不对，影响使用；双扇门无地插销或无插销孔；双扇门插销安装在盖扇上。以上各点均属于五金安装错误，应予纠正。6.门扇翘曲。防控措施：控制木材含水率；对巳进场的门窗扇要按规格码放整齐，底层要垫实垫平，距离地面要留有一定的空隙，以便通风；对翘曲超过了规范的，应经过处置后再使用。7.门扇开关不灵、自行开关。防控措施：验扇前应检查框边是否垂直；检查门框立挺是否垂直，如有问题应及时调整；保证合页的进出、深浅一致，使上、下合页轴保持在一个垂直线上；选用五金要配套，螺栓安装要平直。8.门扇下坠。防控措施：选用合适的合页，并将固定合页的螺栓全部拧上，并使其牢固，避免合页松动。9.门上口高低不一。防控措施：安装门前，先弹线、找规矩、吊垂直，同一层门上口应拉通线检查标高，防止高低不一。各类质量情况分析见图56〜图59。门套与地面交接打胶粗糙木门安装门缝过大图56门扇上口露缝图57实物照片（一)精彩文档 实用标准文案胶合板门冒头未钻透气孔门冒头钻孔合页安装缺螺钉安装正确图57实物照片（二）窗框与墙体之间采用发泡剂填塞窗框与墙体交接处内外打胶木门套与地面交接处打胶防潮图58实物照片（一）精彩文档 实用标准文案开敞式楼梯间窗台内排水水泥砂浆外窗台图58实物照片（二）卫生间门设置通风百叶出屋面门增设雨篷图59实物照片精彩文档 实用标准文案十一、屋面工程质量通病防控措施（一）在设计上应该注意的问题1.对于体积吸水率大于2%的保温材料，不应设计倒置式屋面。2.屋面防水等级不宜低于二级，屋面宜采用补偿收縮性混凝土，高层建筑屋面应设计两道防水层，并应有一道卷材防水，采用合成高分子防水卷材其厚度不应小于1.2mm。采用高聚物改性沥青防水卷材其厚度不应小于3mm。3.屋面坡度应符合设计规范要求，平屋面采用结构找坡不得小于3%，材料找坡不得小于2%。天沟、沿沟纵向找坡不得小于2%。4.柔性材料防水层的保护层宜采用撒布材料或浅色涂料。当采用刚性保护层时，必须符合细石混凝土防水层的要求。5.采用柔性与刚性防水层复合使用时，应将柔性防水层放在刚性防水层下部，并应在两防水层间设置隔离层。6.铺设屋面防水卷材的找平层应设分格缝，分格缝纵横间距不大于3m，缝宽为20mm，并嵌填密封材料。找平层当采用水泥砂浆时，采用不低于1：3水泥砂浆找平，强度不低于M10，当采用细石混凝土时，其强度不得小于C20。7.当屋面保温层采用块状、散状屋面保温材料时，应设置隔汽层，并应在屋面与墙面交接处沿墙面向上连续设置，并高出保温层上表面不小于150mm。8.保温层厚度应经热工计算确定，采用块状、散状或吸水率大的材料屋面保温层应设置排气系统。排气道应纵横交错、畅通，其间距根据保温层厚度确定，最大不宜超过3m，排气口应设置在不易被损坏和不易进水的位置。9.刚性防水层应采用防水混凝土，其强度等级不小于C30，厚度不小于50mm，分格缝间距不应大于3m，缝宽不应大于30mm，且不小于12m。刚性防水层与山墙、女儿墙及突出屋面结构的交接处，应留缝做柔性密封处理，并铺设高度、宽度均不小于250mm卷材泛水附加层。10.有反梁的屋面结构，穿过梁的预留管，管径不得小于75mm，且预留管周围应进行密封处理，并应在设计图上注明反梁过水孔孔底标高，不允许在梁内形成积水槽。图60伸出屋面管道11.屋面女儿墙、高低跨、变形缝和出屋面管道、井（烟）道等节点应设计防渗构造详图。天沟或女儿墙应留设溢水孔。伸出屋面井（烟）道周边应同屋面结构一起整浇一道钢筋混凝土防水圈。12.屋面女儿墙压顶应采用厚度不小于120mm的钢筋混凝土现浇结构，女儿墙、压顶粉刷层每隔2〜8m及易产生变形开裂部位设分格缝，分格缝宽为10mm，缝内嵌填密封材料。屋面管道处理见图60。（二）在施工中应该重点防控的方面精彩文档 实用标准文案1.屋面工程施工前，必须编制专项施工方案或技术措施，经监理单位审查确认后方可组织施工。2.出屋面洞口、管道、井（烟）道等在防水层施工前必须按设计要求预留、预埋准确，不得在防水层上打孔、开洞。3.穿透屋面现浇板的预埋件必须设有止水环。屋面现浇板内的吊灯、吊顶等器具的安装固定应采取预埋，不得事后打凿或安装膨胀螺栓。4.屋面隔汽层、防水层施工前，基层必须干净、干燥。保温层、防水层不得在雨、雪及五级大风天施工。5.屋面防水层施工与伸出屋面结构的处理应满足下列要求：（1）屋面水落口周围500mm范围内坡度不应小于3%，并应先用防水涂料或密封涂料涂封，其厚度为2〜5mm。屋面水落口、出屋面管道、井（烟）道等，在与刚性防水层交接处留200mm×200mm凹槽，并嵌填密封材料，并做附加防水卷材增强层处理；（2）在屋面各道防水层或隔汽层施工时，伸出屋面管道、井（烟）道及高出屋面的结构处均应用柔性防水材料做泛水，其高度不小于250mm（管道泛水不小于300mm）；最后一道泛水材料应采用卷材，并用管箍或压条将卷材上口压紧，再用密封材料封口。（3）穿屋面楼板的管道应设置金属套管，金属套管应在楼板混凝土中部设置止水环，金属套管直径应比管道大20〜40mm，金属套管安装与楼板混凝土应同时施工。金属套管与管道之间的缝隙处理：水泥麻丝环绕管道塞进缝隙直至与楼板底部相平，上部留取10〜30mm高采用填缝密封胶填塞抹平。（4）出屋面管道根部直径500mm范围内，找平层应抹成高度不小于30mm的圆锥台。伸出屋面井（烟）道及上屋面楼梯间周边应该同屋面结构一起整浇一道钢筋混凝土防水圈，高度不小于200mm。6.天沟、檐沟的处理应满足下列要求：（1）天沟、檐沟应增设附加层，采用沥青防水卷材时，应增设一层卷材；采用高聚物改性沥青防水卷材或合成高分子防水卷材时，宜采用防水涂膜增强层。（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于200mm；天沟、檐沟卷材收头处应密封固定。天沟纵向排水坡度不得小于1%，天沟内不得有积水。（3）斜屋面的檐沟应增设附加层，附加层在屋面檐口处要空铺200mm，防水层的收头用水泥钉钉在混凝土斜板上，并用密封材料封口，檐沟下部做鹰嘴和宽度10mm的滴水槽。7.卷材防水层泛水收头施工，当女儿墙为砖墙时，泛水高度不小于250mm，卷材收头严格按标准图集施工，泛水宜采取隔热防晒措施，在泛水卷材面砌砖后抹水泥砂浆或细石混凝土保护，或涂刷浅色涂料，或粘贴铝箔保护层。8.刚性细石混凝土防水屋面施工除应符合相关规范要求外，还应该满足以下要求：（1）钢筋网片应采用焊接型网片；（2）混凝土浇捣时，宜先铺设2/3厚度混凝土并压平，再放置钢筋网片，后铺1/3混凝土振捣且碾压密实，收水后分二次压光，抹压时不应在表面加浆或撒干水泥；（3）分隔缝上下贯通，缝内不得有水泥砂浆粘结，在分隔缝和周边缝隙干净、干燥后，用与密封材料相匹配的基层处理剂涂刷，待其表面干燥后，立即嵌填防水油膏密封，密封材料底层应填衬泡沫棒，分格缝粘贴左、右均不小于200mm宽的卷材保护层；（4）浇水养护不少于14d。精彩文档 实用标准文案屋面结构层施工完毕后，应进行专项验收，保证屋面结构的施工质量，方可进行下道施工。10.屋面防水施工完毕后，应进行蓄水或淋水试验。11.后期安装在屋面上的物件，支架不能直接放置在屋面上，必须采取可靠措施，防止其破坏屋面防水层。（三）施工中的质量通病分析及防控1.屋面找平层质量通病及防控措施。见表1。屋面找平层质量通病及防控措施表1项目质量通病防治措施水泥砂浆找平层起砂（1）应采用强度等级不低于32.5级的合格水泥，水泥应抽检其安定性；（2）应采用中砂（0.35），其含泥量不大于3%；（3）严格控制水灰比（0.55）和搅拌时间；（4）应在水泥砂浆初凝前抹光，终凝前压光；（5）及时养护，不得过早或过晚，当手压砂浆不沾、无压痕时即应覆盖草袋养护，每日洒水不少于3次，养护时间不少于7d；（6）养护期间不得上人起皮酥松（1）严禁洒水收压；（2）如砂浆表面泌水过多，可撒1：1水泥砂子压光，水泥砂子应拌匀；（3）及时覆盖养护，不得过早或过晚；（4）冬期施工时，应采取措施防冻空鼓裂缝（1）结构基层表面应坚实，应彻底铲除浮层，并清扫干净；（2）基层应清除杂渣，冲洗干净，晾干，刷素水泥浆一道；（3）砂浆应刮平，接槎时应先压实；（4）未按规定留置分格缝；（5）嵌料应符合要求；（6）养护应符合要求坡度不准，表面不平（1）应严格按设计坡度拉线冲筋，且冲筋间距1.0〜1.5m，不得过大；（2）铺设砂浆时，用直尺按冲筋刮平顺、找坡、找平屋面转角处、出屋面管根和埋件四周等节点部位应仔细抹压，不得遗漏沥青砂浆找平层起壳、粘结不牢、表面蜂窝（1）仔细清扫基层表面；（2）沥青砂浆应按配比要求严格配料，并应混合均匀；（3）沥青砂浆的摊铺^度不能太低；（4）沥青砂浆每层摊铺后的压实厚度不得大于；（5）摊铺时及时刮平，振实或压实至表面平整、稳定、无明显压痕，不易碾实或压实之处，用热烙铁拍实；（6）摊铺时，尽量不留施工缝。不可避免时，可留斜槎，并拍实。接槎时，用沥青砂浆覆盖预热10min，然后清除之处，涂一道热沥青，接槎处必须紧密、平顺，烫缝不应枯焦2.屋面保温、隔热层质量控制及通病防控措施。见表2。屋面保温、隔热层质量控制及通病防控措施表2序号现象防治措施1保温材料颗粒过大或过小1.使用保温材料时应选用最佳热阻值的粒级；2.保温材料中大颗粒或粉状颗粒含量过多，应在使用前过筛；3.采用合格保温材料予以更换2保温层厚薄不匀1.不论平屋面或坡屋面均应分层、分隔铺设；2.做砂浆找平层时，宜在松散材料上放置100mm网目铁丝筛，然后在上面均匀摊铺砂浆并刮平，最后取出铁丝筛抹平压光精彩文档 实用标准文案3保温层含水率过高1.材料进场妥善保管防止受潮；2.保温材料含水量过大或经防腐处理的有机保温材料，必须晾晒干燥后方可使用；3.找平层已做好后，发现保温层含水量过大，可在找平层和防水层上留出排气孔道，做成排气屋面4屋面保温层坡度不当1.严格按坡度标志线进行铺设；2.屋面做完，发现坡度不当积水时，应用沥青砂浆找垫；3.若因出水口过高或天沟倒坡，应降低出水口或对天沟坡度进行翻修处理5保温屋面卷材起鼓1.不得在雨、雪天或下雾天施工，基层应干燥；1.在保温层中留设排气孔，做成排气屋面续表序号现象防治措施6保温材料粒形不好1.使用膨胀珍珠岩、蛭石应符合材料标准，并应有出厂证明；2.水泥膨胀珍珠岩、膨胀蛭石宜采用人工搅拌，并应拌和均匀；3.炉渣中粉末过多，应过细筛，将粉末清除7保温层强度不够1.水泥进厂要严格检验，严格按配合比施工；2.整体保温层随铺随抹砂浆找平层，分隔施工；3.使用小车运料时应铺垫脚手板，避免车轮直接压在保温隔热层上8保温层厚度不够1.施工时必须设定标尺，并确定虚铺厚度和压实比例；2.保温层铺好后不得直接在上面行人过车，堆放重物；3.若发现厚度不足，在承载力允许条件下，抹一层同配合比保温材料至规定厚度9沥青胶搅拌不均匀（拌和料色泽不匀）1.用热沥青拌和时宜采用30号沥青，或再加适量60号沥青，沥青软化点调高到80℃左右;2.沥青熔化熬制温度不低于180℃，松散保温材料预热到110℃左右，拌和2.5〜3min；3.严格控制膨胀蛭石（珍珠岩）材料质量，使用前必须做配合比试验10保温层表面不平（偏差超过5mm）1.按保温层厚度设定标尺，随铺摊材料，随趁热用刮杆将材料刮平；2.准备2〜3个碾磙，发现粘碾，立即换冷碾磙；3.表面不平时，可用热沥青拌合料将表面凹陷处填补平整11板状保温制品含水率过大1.材料进场严格进行质量检验，并尽量堆码在室内，若堆在室外，下面应垫板，上面应遮盖防雨设施；2.抹砂浆找平层时用喷壶洒水湿润，不得用胶管浇水；3.在水泥砂浆中掺加减水剂，减少用水量；4.保温层充分干燥到允许含水率，再做防水层12板状制品铺设不平相邻两块高差大于3mm1.严格控制安装后板的上面平整度；2.严格控制保温板规格质量，厚度要求一致；3.铺设保温板块时上口要挂线，以控制坡度和平整度13板状保温制品强度不足或破碎（板状制品缺棱、掉角、破碎）1.自制板状保温材料时，确定合适的配合比、压缩比以提髙强度；2.板状保温材料在运输中要加以包装，避免随意搬挪；精彩文档 实用标准文案3.用破碎制品铺设保温层时，缝隙应用与制品相同的材料填补，不能用水泥砂浆填补各类质量情况分析见图61〜图74。排气孔距屋面高度小于25cm，不符合规范要求屋面雨水口采用平箅子图61上人屋面通气管高度不足2m，不符合规范要求上人屋面通气管不牢固、不垂直图62上人屋面通气管距离窗过近上人屋面高度小于2cm，不符合规范要求图63图64落水口设置位置不当图65落水管安装不合理图66避雷引下线无标识图67标识清楚、正确精彩文档 实用标准文案半开敞式花园屋面走道，色泽协调一致露天屋面大平台，板材铺贴平整图68屋面平整、线条通顺，分格均匀，整体观感效果好图69图70屋面工程大面及细部均体现“精品工程”特点精彩文档 实用标准文案图71屋面泛水部位处理，美观大方、适用图72造型美观的屋面通气管精彩文档 实用标准文案图73水簸箕、箅子做工规范图74形式多样的屋面排气孔装饰做饭精彩文档 实用标准文案十二、变形缝施工质量控制（一）在设计上应该注意的问题1.设计时，变形缝应有详细的节点详图，变形缝盖板优先采用金属板。2.地下工程变形缝（包括沉降缝、伸缩缝）必须采取可靠的止水构造。地下防水工程在施工过程中，应保持地下水位低于防水混凝土以下500mm以上，并应排除地下水。（二）在施工中应该重点防控的方面1.埋入式橡胶止水带施工控制：（1）止水带埋设前须经充分检查，发现有破损等现象必须修补完好，止水带接头不得搭接，应整段施工，接头处焊接接长。（2）止水带应按有关规定方法固定，确保其埋设位置准确。严禁在止水带的中心圆环处穿孔。（3）埋设底板止水带时，要把止水带下部的混凝土振实，然后将铺设的止水带由中部向两侧挤压按实，再浇筑上部的混凝土。墙体内的止水带周围应防止骨料集中。如钢筋过密，可适当调整混凝土粗骨料粒径或采取其他技术措施。（4）对一半在浇筑完结构内，一半暴露在外的止水带，应采取可靠措施保护，防止止水带变形、破损，被泥浆污染。2.后埋式止水带（片）施工控制：（1）预留凹槽的位置必须符合设计要求，如不符合，凹槽须剔凿合格。（2）铺贴止水带时，先在凹槽底部抹一层5mm厚的素灰浆，然后由底部中间向两侧边铺边按实，挤出气泡。3.屋面变形缝施工时应采用卷材粘贴封盖。变形缝两侧（或一侧）泛水矮墙宜与屋面结构一起整浇，泛水高度不小于250mm，缝内填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部加扣盖板，防水构造施工必须符合设计要求。4.外墙面变形缝的设置在注重美观的同时，必须能达到防水的效果，防水构造施工必须符合设计要求。十三、安全防护的技术措施（一）在设计上应该注意的问题1.防护栏杆设计一般要求（1）阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆。临空高度在24m以下时，栏杆高度≥1.05m，临空高度在24m及以上时，栏杆高度≥1.10m。栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算。如底部有宽度≥0.22m，且高度≤0.45m的可踏部位，应从可踏部位顶面起计算。（2）无室外阳台的外窗窗台距楼面、地面的净高低于≥0.90m时，应采取防护措施。防护栏杆高度应≥0.90m，当窗台高度≤0.45m时，从窗台面起计算，当窗台高度＞0.45m时，从楼地面面层起计算。（3）室内楼梯扶手高度自踏步前缘线量起应≥0.90m，靠楼梯井一侧水平扶手长度超过≤0.50m时，其高度应≥1.05m。精彩文档 实用标准文案（4）安装在易于受到人体或物体碰撞部位的建筑玻璃，如落地窗、玻璃隔断等，应采取保护措施。对碰撞后可能发生高处人体或玻璃坠落情况的，必须采用可靠的护栏。（5）阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处栏杆设计应防止儿童攀登；室内楼梯栏杆当楼梯井净宽大于0.20m时，也应设计防止儿童攀登。栏杆的垂直杆件间净距不应大于0.11m。（6）栏杆设计应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载。（7）砌体栏杆压顶应设现浇钢筋混凝土压梁，并与主体结构和小立柱可靠连接。压梁高度不应小于120mm，宽度不宜小于砌体厚度，纵向钢筋不宜小于4φ10。2.公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应采取设置雨罩等防止物体坠落伤人的安全措施。阳台栏杆放置花盆处必须采取防坠落措施。3.主宅需要以玻璃作为建筑材料的下列部位必须设计使用安全玻璃，设计单位且应在设计文件中标明安全玻璃的品种和规格。（1）七层及七层以上建筑物外开窗；（2）面积大于1.5m2的窗玻璃和玻璃底边离最终装修面小于0.5m的落地窗；（3）玻璃幕墙；（4）天窗、采光顶、吊顶、雨棚；（5）室内隔断、浴室围护和屏风；（6）楼梯、阳台、平台、走廊的栏杆和内天井栏杆；（7）用于承受行人行走的地面板；（8）易受撞击、冲击而造成人体伤害的其他部位。（二）在施工中应该重点防控的方面1.安装防护栏杆时，应充分考虑建筑地面（或屋面）粗装饰及二次装修对其实际使用高度的影响，确保防护栏杆有效使用高度满足设计要求。2.金属栏杆制作和安装的焊缝，应进行外观质量检验，其焊缝应饱满可靠，严禁点焊。3.预制埋件或后置埋件的规格型号、制作和安装方式除应符合设计要求外，尚应满足以下要求：（1）主要受力杆件的预埋件钢板厚度不应小于4mm，宽度不应小于80mm，锚筋直径不小于6mm，每块预埋件不宜少于4根锚筋，埋入混凝土的锚筋长度不小于100mm，锚筋端部为180°弯沟。当预埋件安放在砌体上时，应制作成边长不小于100mm的混凝土预制块，混凝土强度等级不小于C20，将埋件浇筑在混凝土预制块上，随墙体砌块一同砌筑，不得留洞后塞。（2）主要受力杆件的后置埋件钢板厚度不小于4mm，宽度不宜小于60mm；立柱埋件不应少于2颗螺栓，并前后布置，其两颗螺栓的连线应垂直相邻立柱间的连线，膨胀螺栓的直径不宜小于10mm；后置埋件必须直接安装在结构或构件上，已装饰部位应先清除装饰装修材料（含混凝土和水泥砂浆找平层）后才能安装后置埋件。（3）碳素钢和铸铁等栏杆必须进行防腐处理，除锈后应涂刷（喷涂）两度防锈漆和两度及以上的面漆。4.栏板或栏杆施工完成后距楼面或屋面0.1m高度范围内不应留空。5.阳台栏板和栏杆与外墙交接处应用聚合物水泥砂浆嵌填处理。6.安全玻璃应有产品质量合格证书和国家强制性产品认证证书复印件。复印件应加盖生产企业公章，作为质量控制资料存档。用于建筑物的安全玻璃必须有强制性认证标志。精彩文档 实用标准文案7.玻璃栏杆的安装施工应满足下列规定：（1）栏杆玻璃的镶嵌深度：两对边固定不小于15mm，四边固定不小于10mm，并用硅酮耐候胶封严。（2）螺栓固定：每块玻璃不少于4颗，螺栓直径不小于8mm，且必须是不锈钢或采用铜质螺栓固定。安装时，玻璃孔内和两侧均应垫尼龙垫圈或垫片，金属不得直接接触玻璃。8.屋面玻璃与地面玻璃的安装施工应满足下列规定：（1）支撑玻璃的结构或构架应进行专项验收，符合设计和有关规定后，方可进行玻璃安装。（2）型材支承的屋面玻璃安装时，应先使用带溶剂的擦布和干擦布，将型材表面的污物清除干净，再用宽度不宜小于12mm，厚度不宜小于6mm的双面胶带将玻璃临时固定，然后在双面胶带的两侧，施打总宽度不宜小于6mm的硅酮结构密封胶。玻璃间的缝隙宽度不宜小于10mm，嵌填泡沫棒后，施打厚度不小于5mm的硅酮耐候密封胶。（3）点支承式屋面玻璃的玻璃板支承孔边与板边的距离不宜小于70mm，支承头的钢材与玻璃之间，应设置弹性材料的衬垫或衬套，衬垫和衬套的厚度不宜小于1mm。9.玻璃板隔断和门窗玻璃的安装施工应满足下列规定：（1）玻璃安装时，玻璃周边不得有缺陷；（2）玻璃不得直接与各种型材接触，必须设置橡胶类支承垫块和定位垫块，严禁使用木质垫块；（3）固定玻璃的钉子或卡件以及压条的固定点间距均不得大于300mm，且每块玻璃不少于8个固定点；（4）采用密封胶进行密封处理时，应选用中性硅酮密封胶，其注胶厚度不应小于3mm。各类质量情况分析见图75〜图80。踢脚板铺零乱踏脚侧面面砖铺贴零乱金属栏杆焊接处理不当不同材料交界不清晰图75精彩文档 实用标准文案图76扶栏与墙面护拦立柱与地面花岗岩交接处理美观护栏下部10cm封闭，栏杆与花岗岩交接处理不当交接处处理美观图77各类型栏杆高度的控制应严格满足规范要求图78水平段加高，下部10cm封闭不锈钢楼梯护栏折角线清晰，坡角合适，弯曲自然，接缝严密，表面平滑，色泽一致图79精彩文档 实用标准文案十四、给排水工程质量通病防控措施图80楼梯护栏及防护处理得当（一）在设计上应该注意的问题给排水及暧卫工程所使用的主要材料、设备及制品，应有符合现行标准的技术质量鉴定文件或产品合格证。（二）在施工中应该重点防控的方面1.管道预埋（1）管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部高出建筑地面20mm。（2）安装在卫生间及厨房内的套管，其顶部应高出建筑地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。（3）穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。（4）穿越不同的人防分区的管道应设置人防套管；管道穿越地下室等有防水要求的建筑物、构筑物时应设置防水套管。2.阀门（1）熟悉各类阀门的应用范围，按设计的要求选择阀门的规格和型号。阀门安装前，应作强度和严密性试验。阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置扭矩不得作用于管道上，当管径≥150mm时必须设独立的支承装置。（2）一般阀门的阔体上印有流向箭头，箭头所指即为介质流动的方向，不得装反。对夹蝶阔阀门的两侧应增设法兰短管。（3）安装位置应便于操作和维修，同时还要考虑到组装外形的美观。阀门手轮不得朝下；落地阀门手轮朝上，不得倾斜；暗装阀门不但要设置满足阀门开闭需要的检查门，同时阀杆应朝向检查门。（4）阀门体型较大、重量较重或者管道无法承受阀门重量的地方，应在阀门处单独设置支架，用于支撑阀门。（5）安装法兰阀门时，法兰间的端面要平行，不得使用双垫，紧螺栓时也要对称进行，用力要均匀。阀门安装后，应对其进行常开或者常关标识。3.管道支架安装（1）管道支架选用1）管道不允许有任何位移的部位，应设置固定支架，应固定在可靠的结构上。2）在管道无垂直位移或垂直移动很小的地方，可装设活动支架或刚性支架。活动支架的形式，应根据对管道摩擦的不同程度来选择，对摩擦产生的作用力无严格限制时，可采用滑动支架；当要求减少管道轴向作用力时应用滚动支架。精彩文档 实用标准文案3）在水平管道上，只允许在管道单向水平位移的部位或在铸铁阀件两侧适当距离部位，装设导向支架。4）在管道具有垂直位移的部位，应装设弹簧吊架。（2）管道支架严禁采用电、气焊开孔。1）根据施工图纸进行合理的深化，对各管道进行合理的布置，并精确定位。2）根据各管道的精确定位尺寸和标高，对支架进行放样加工。3）制作支吊架时，应按放样的尺寸准确下料，并根据管道规格及定位尺寸计算的支架孔洞数量、规格和位置尺寸，在下料的支架上进行准确定位标识。4）根据定位好的开孔标识采用钻孔机械如台钻、电磁钻等进行机械开孔，并及时清除支架孔洞内的铁屑和毛刺等。5）固定管道支架的膨胀螺栓必须选择合格的产品，必要时应抽样进行试验检查，安装膨胀螺栓的孔径不应大于膨胀螺栓外径2mm，膨胀螺栓应用于混凝土结构上。（3）管道支、吊、托架的安装，还应符合下列规定：1）位置正确，埋设应平整牢固、间距符合规定。2）固定支架与管道接触应紧密，固定应牢靠。3）滑动支架应灵活，滑托与滑槽两侧间应留有3〜5mm的间隙，纵向移动量应符合设计要求。4）无热伸长管道的吊架、吊杆应垂直安装。5）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。6）固定在建筑结构上的管道支、吊架不得影响结构的安全。4.法兰螺栓的安装管道支、吊、托架的安装，还应符合下列规定：（1）位置正确，埋设应平整牢固、间距符合规定。（2）固定支架与管道接触应紧密，固定应牢靠。（3）滑动支架应灵活，滑托与滑槽两侧间应留有3〜5mm的间隙，纵向移动量应符合设计要求。（4）无热伸长管道的吊架、吊杆应垂直安装。（5）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。（6）固定在建筑结构上的管道支、吊架不得影响结构的安全。5.室内给水工程（1）埋设管道变径，应采用异径管箍连接，不应使用套管补心、法兰等活接头部件。（2）管道立管鬼口施工前应准确了解墙体尺寸，特别是装饰层的厚度，保证管道或附件外边距墙体表面不小于规定间隙。（3）选择满足防结露要求的保温材料，认真检查防结露保温质量，保证保温层的严密性。（4）水表应安装在便于检修、查看和不受暴晒、污染、冻结的地方；安装螺翼式水表时，表前阀门应有8〜10倍水表直径的直线管段，其他水表的前后应有不小于300mm的直线管段；室内分户水表其表外壳距墙表面不得小于30mm，表前后直线管段长度大于300mm时，其超出管段应械弯沿墙敷设。（5）冷、热水管和水龙头并行安装，应符合施工规范要求，上下平行安装时，热水管应在冷水管上面；垂直安装时，热水管应在冷水管面向的左侧；在卫生器具上安装的冷热水龙头，热水龙头应安装在面向的右侧。精彩文档 实用标准文案（6）生活的饮用水不得因水倒流而被污染，给水管配水进口不得被任何液体或杂质所淹没，生活水箱给水进水口高出溢流管其最小间隙为给水管管径的2.5倍。溢流管不得与下水道直接连接，出口应设网罩。（7）给水塑料管暗埋时，应对管道交叉处提前进行策划与设计，尽量把管道交叉处安排在厨房、卫生间之外，在普通房间地面交叉完后同时进入厨、卫间。（8）管道宜设置在防水层上，下沉式卫生间宜采用砖砌管槽埋设，非下沉式卫生间，宜在墙内暗埋。（9）无吊顶时采用管道直接通过普通房间与厨、卫间的交叉墙内暗敷，通过墙面出管，水平管高度必须超过防水层翻沿，墙内暗敷给水管道严禁采用丝接，以防止接头处漏水。有吊顶时采用管道一直沿墙立面延伸到厨、卫间吊顶处，让管道在吊顶内敷设。支管由普通房间直接穿墙进入卫生间。（10）防水施工与管道施工埋设宜穿插进行，防水卷材热融作业时应避免损伤管道，而管道埋设后需对防水施工部位填补密实。（11）隐蔽前必须做分户、分层及分段系统综合压力试验，并进行隐检和分项、分部工程验收。应加大对管道成品保护的力度，并且自始至终保持管路系统内有一定压力（如0.4MPa），以便及时发现和处置泄漏事故。5.排水工程（1）各类管道安装，坡度应符合设计规定。排水管道严禁无坡或倒坡。1）深化设计过程中应详细注明各类管道安装的要求坡度（最好指定一个明确值），同时标明坡向。2）施工过程中严格按照现场标高控制线（点）定管道（支架）安装高度，不应仅以结构梁底、结构地板或建筑地面作为控制标高，避免因标高控制线（线）的选择不当造成管线坡度不当。3）管道安装前应调直，禁止将不顺直管道直接上吊安装。（2）室内排水通气管不得与风道或烟道连接，通气管出口4m以内有门窗，通气管应高出门窗顶0.6m或引向无门窗一侧，同时通气管出口不宜设在建筑物挑出部分（檐口、阳台和雨篷等）的下面。通气管的管径应与排水立管的管径相同，其顶端应装通气帽。（3）伸缩节设置应靠近水流汇合管件，并应符合下列规定：1）立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸縮节应设置于水流汇合管件之下。2）立管穿越楼板层处为固定支承且排水支管在楼板之上接入时，伸缩节应设置于水流汇合管件之上。3）立管穿越楼层处为不固定支承时，伸缩节应设置于水流汇合管件之上或之下。4）立管上无排水支管接入时，伸缩节可按伸缩节设计间距置于楼层任何部位。5）横管上伸缩节应设于水流汇合管件上游端。6）立管穿越楼层处为固定支承时，伸缩节不得固定；伸縮节固定支承时，立管穿越楼层处不得固定。7）伸缩节插口应顺水流方向。8）埋地或埋设于墙体，混凝土柱体内的管道不应设置伸縮节。9）横管伸缩节应采用锁紧式橡胶圈管件；当管径大于或等于160mm时，横干管宜采用弹性橡胶密封圈连接形式。精彩文档 实用标准文案10）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸縮节间距不得大于4m。（4）PVC-U排水管管道粘结应牢靠，管口表面清洁，无残留物1）管材或管件在粘合前应将承口内侧和插口外侧擦拭干净，无尘砂与水迹。当表面沾有油污时，应采用清洁剂擦拭。2）胶粘剂涂刷应先涂管件承口内侧，后涂管材插口外侧。插口涂刷应为管端至插入深度标记范围内。3）承插接口粘结后，应将挤出的胶粘剂擦净；粘结后承插口的管段，根据胶粘剂的性能和气候条件，应静置至接口固化为止。4）冬期施工，环境温度不宜低于-10℃，施工环境温度低于-10℃时，应采取防寒防冻措施。5）PVC-U排水立管底部宜设支墩或采取固定措施。特别是在高层建筑中，在立管的底部应采取必要的加强处理。6）PVC-U管立管穿越屋面混凝土层必须预埋金属套管，同时套管高出屋面最终成型面不得小于100mm，再在其上做防水面层。管道和套管之间缝隙用防水胶泥等密封。（5）高层建筑中，立管明设且其管径大于或等于110mm时，在立管穿楼层处，以及管径大于或等于110mm的明敷排水横支管接入管井内的立管时，在穿越管井处均应采取防止火灾贯穿的措施。横干管当不可避免确需穿越防火分区隔墙和防火墙时，应在管道穿越墙体处两侧采取防止火灾贯穿措施。防火套管、阻火圈等的耐火极限不应小于管道贯穿部位的建筑构件的耐火极限。防火套管应采用无机耐火材料和化学阻燃剂制作，阻火圈应采用阻燃膨胀剂制作，并应有消防主管部门签发的合格证明文件。7.洁具安装（1）排水管道地面甩口的承口内径和蹲便器排污口外径尺寸应相匹配，保证蹲便器排污口插入深度不小于5mm，并应用油灰或1：5熟石灰和水泥的混合灰填实抹平承插口处。（2）蹲便器冲洗管进水处绑扎胶皮碗时应首先检查胶皮碗和蹲便器进水处是否完好，胶皮碗应使用专用套箍紧固或使用14号铜丝两道错开绑扎拧紧，蹲便器冲洗管插入胶皮碗的角度应合适。同时蹲便器冲洗管连接口处应填干砂和装活盖，以便检修。（3）蹲便器、坐便器安装时其稳固的材料不得只用水泥，要用白灰膏渗少量的水泥进行稳固安装，以便于维修拆装。（4）连接卫生器的管道地面甩口，必须在地面防水施工前检查和修改完毕，确保地面防水层的质量。（5）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。8.消火栓安装（1）箱式消火栓的安装应符合下列规定：1）栓口应朝外，并不应安装在门轴侧。2）栓口中心距地面为1.1m，允许偏差±20mm。3）阀门中心距箱侧面料140mm，距箱后内表面为100mm，允许偏差±5mm。4）消火栓箱体安装的垂直度允许偏差为3mm。（2）水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。精彩文档 实用标准文案各类质量情况分析见图81〜图90。穿墙线管太乱且未封堵水管横跨桥架上方不当未设穿墙护口设置穿墙护口精彩文档 实用标准文案管道无流向标识增加标识图81实物照片1.支架零散；2.桥架与水管间距不够；3.支管在主管下方吊顶内管道缺吊、支架管道斜向安装，法兰半明半暗消火栓安装质量差图82实物照片精彩文档 实用标准文案法兰螺栓过短图83实物照片（一)连接螺栓长短不一，粗细不一螺栓正反使用观感很差的保温破损的保温图83实物照片（二）表弯朝向不一致，影响观感设备基础减震器已经被抹死精彩文档 实用标准文案洗脸盆排水没有存水弯，下部没封闭图84实物照片图85过长的外露丝扣图86错误的支架图87管道安装半明半暗精彩文档 实用标准文案图88保温管道没有防腐木托图89油漆污染、漏刷图90管道工程细部处理粗糙精彩文档 实用标准文案十五、电气工程质量通病防控措施（一）在设计上应该注意的问题1.电线保护管及配件应采取防腐措施或采用不易锈蚀的材质；塑料线管（硬质塑料管、半硬质塑料管）、塑料线槽及配件，应采用氧指数为27以上的难燃型制品。2.电气线路应采用符合安全和防火要求的辐射方式配线，导线应采用铜线，每套住宅进户线截面不应小于100mm2，分支回路截面不应小于2.5mm2。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆应具有与最高标称电压回路绝缘相同的绝缘等级。3.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座盒、卫生间电源插座宜设置独立回路；除空调电源插座外，其他电源插座回路应设置漏电保护装置；每套住宅应设置电源总断路器，应具有漏电保护功能，并采用可同时断开相线盒中心线的开关电器。4.应采用TT、TN-C-S或TN-S接地方式，并进行总等电位联结；设洗浴设备的卫生间应做等电位联结；不同用途和不同电压等级用电设备的接地，除另有规定外，宜采用一个总的公用接地装置，接地装置的接地电阻应符合其中最小值的要求。5.避雷带、接地干线等防雷接地系统应采用不易锈蚀的材质。6.住宅的公共部分应设人工照明，除高层住宅的电梯厅和应急照明外，均应采用节能自熄开关。7.公共功能的配电线路，包括总配电箱、电表等，不宜布置在住宅套内，应设在公用部位。（二）在施工中应该重点防控的方面1.建筑电气工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求，进场时必须进行检查验收，并经监理工程师核查确认。精彩文档 实用标准文案2.建筑电气工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。3.建筑电气工程的施工应编制施工组织设计或施工方案，经批准后方可实施。4.电线保护管的敷设（1）电线保护管接口要处理好，保证连接牢固、接口紧密，连接配件配套、齐全，金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的金属导管不得套管熔焊连接，金属导管应保证接地电气连接通路；管采用专用配套接头，连接管两端连接处使用配套、专用的胶合剂迸行粘结，保证连接处不渗、漏水等，涂胶合剂前应将连接套管内壁和连接管两端外壁清理干净，以保证连接的牢固。（2）当电线保护管在墙体剔槽埋设时，宜选用机械切割，采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。（3）直埋于地下或楼板内的刚性绝缘导管穿出地面或楼板易受机械损伤的地方，应加上金属套管作保护。（4）沿建筑物、构筑物表面和支架上敷设的刚性绝缘导管，应按设计要求增设温度补偿装置，保证线路的安全可靠；电气管道跨越建筑结构伸缩（变形）缝时应按规范进行施工。见图91。（5）金属或非金属软管做电线保护管时，与电气设备连接时其长度不大于0.8m；与照明器具连接时其长度不大于1.2m；在潮湿和露天场所应采用防液型复合管。图91明配管沿墙过变形缝敷设（6）当高层住宅每层分户套数较多时（6套及以上），在公共通道中的电气线路宜采用走廊顶棚线槽或桥架敷设方式；当采用电线管暗敷时，同一处线管的重叠层数不得超过2层。（7）电线管不宜并排紧贴敷设，暗配管可利用结构钢筋绑扎将其隔开固定；明配管按规范沿墙、板或支架敷设。（8）电线管埋入砖墙内时，其表面的保护距离不应小于15mm，管道敷设宜顺直且最大限度地保持墙体结构的完整。（9）电线管的弯曲半径（暗埋）不应小于管子外径的10倍，管子弯曲要用弯管机或拗捧使弯曲处平整光滑，不出现扁折、凹陷。各类线管做法见图92〜95。图92图93图94图95精彩文档 实用标准文案5.配线施工（1）同一建筑物、构筑物的电线绝缘层颜色选择应一致，导线按色相要求施工。即人相-黄色，B相-绿色，C相-红色；单相时一般宜用红色；零线（N线）应用浅蓝色或蓝色；接地保护线（PE线）必须用黄绿双色专用接地线。（2）多股导线的连接，应用搪锡铜接头压接。（3）在接线柱和接线端子上的导线连接只宜1根，如需接2根，中间需加平垫片；不允许3根以上的连接。（4）导线编排要横平竖直，剥线头时应保持各线头长度一致，导线插入接线端子后不应有导体裸露；铜端子头与导线连接处用与导线相同颜色的绝缘胶带包扎。6.开关、插座、灯具安装及接线（1）与土建专业密切配合，准确牢靠固定线盒；当预埋的线盒过深时，应加装一个线盒。安装面板时要横平竖直，应用水平仪调校水平，保证安装高度的统一。另外，安装面板后要饱满补缝，不允许留有缝隙，做好面板的清洁保护。见图96。图96用钢筋架子固定线盒（2）加强管理监督，确保开关、插座中的相线、零线、PE保护线不能串接，先清理干净盒内的砂桨。见图97。图97底线跨接（3）剥线时固定尺寸，保证线头整齐统一，安装后线头不裸露；同时为了牢固压紧导线，单芯线在插入线孔时应拗成双股，用螺栓顶紧、拧紧。（4）开关、插座盒内的导线应留有一定的余量，一般以100〜150mm为宜。（5）安装开关、插座之前，应先扫清盒内灰渣；安装盒如出现锈迹，应再补刷一次防锈漆，以确保质量；土建装修进行到墙面、顶板喷完浆活时，才能安装开关、插座及电气器具。（6）接地线在插座间不能串联连接，必须直接从PE干线接出单根PE支线接入插座。精彩文档 实用标准文案（7）导线分支接头采用缠绕方法搪锡，包扎绝缘层不低于原来导线的绝缘强度，接线处的连接导线绝缘层受损处，要求重新包扎好。（8）同一建筑物、构筑物的开关采用统一系列的产品，开关的通断位置一致，操作灵活、接触可靠。（9）按规范要求，成排灯具安装的偏差不应大于5mm，因此，在施工中需要拉线定位，使灯具在纵向、横向、斜向以及水平均为一直线。（10）天花吊顶的筒灯开孔要先定好坐标，做到平直、整齐、均匀，开孔的大小要符合筒灯的规格，安装时外圈牢固地紧贴吊顶，不露缝隙。7.防雷接地系统（1）避雷带、接地干线采用焊接连接时，焊接处焊缝应饱满（圆钢采用双面焊接，扁钢采用三面焊接），搭接长度符合要求，并有足够的机械强度，焊接处做防腐处理；避雷带支架安装位置准确垂直，水平直线部位间距均匀，固定牢固；避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，不允许用螺纹钢代替圆钢作搭接钢筋。另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补搭接圆钢。（2）当避雷带、接地干线跨越建筑物变形缝时，应设补偿装置。（3）屋面及外露的其他金属物体（管道、金属扶手、风机、冷却塔及建筑物景观照明灯、设备外壳及设备基础等金属物体）应与屋面防雷装置连接成一个整体的电气通路。图98（4）设备金属外壳及设备基础、设备支架等可接近裸露导体应利用就近的金属钢导管或单独与接地干线可靠连接，防止漏电事故；裸露在屋面的管道终端应做防水弯头。见图98。（5）建筑物外墙应留置供测量用的接地装置引下线测试点，测试点设置数量符合设计的要求，但不少于2处，其位置距离散水高度一般为500〜800mm；接地测试点装置应设保护，并做标识。（6）总等电位联结线端子箱安装在进线总配电箱近旁，将接地干线和引入建筑物的各类金属管道如上下水、热水、煤气等管道以及自建筑物外可能引入的危险故障电压的其他可导电体和周围其他外露可导电体与总等电位联结端子板连接，等电位联结干线或局部等电位箱间的连接线形成环形网路，支线间不应串联连接。（7）局部等电位联结线端子箱应符合国家技术标准或设计要求，预留足够的端子连接点，螺帽、防松零件齐全。（8）引下线、均压环、避雷带搭接处焊缝饱满、平整均匀，并及时敲掉焊渣，刷防锈漆。8.配电箱安装及箱内配线（1）箱体安装周正，箱体安装时用水准仪校水平，箱内的砂浆杂物清理干净，平整度符合规范要求；进箱管口应用机械开孔器开合适连接孔，或使用预留的敲落孔，排列整齐，切口光滑，户口齐全。精彩文档 实用标准文案（2）箱内接地、接零排线齐全，箱盖开启灵活，门和框架的接地端子间应用裸编织软铜带连接，且有标识；箱内排线整齐，导线分色处理，电缆终端应制作电缆头，回路编号齐全、正确，同一接线端子上连接线不多于2根。（3）动力箱的箱体应可靠接地。接地的导线按规范：（4）当装置的相线截面S《16mm2时，接地线最小截面为S；当16＜3≤35mm2时，接地线的最小截面为16mm2；当S＞35mm2时，接地线的最小截面为S/2。（5）箱体内的线头要统一，布线要整齐美观，绑扎固定，并在箱体内预留100mm以上的裕量。9.电缆桥架、母线槽安装（1）门金属电缆桥架及其支架全场不少于2处（一般在变配电室、电气竖井各一处）与接地（PE）干线相连接。（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线连接在电缆桥架专用接地螺栓上，其接地线最小截面积不小于4mm2；桥架本体应固定在支架上且支架接地良好；引入或引出的金属导管应与桥架间做跨接线。（3）母线槽的金属外壳每段用不小于16mm2裸编织软铜带跨接；所有跨接线防松装置齐全。见图99。（4）钢制电缆桥架直线段长度超过30^设置伸縮节；电缆桥架跨越建筑变形缝处设置补偿装置。（5）电缆桥架、封闭式母线水平穿越防火隔墙或垂直穿越楼板（电气竖井）的所有孔洞应用防火板（枕）及防火泥做防火密闭封堵与隔离。见图100。图99电缆桥架及保护地线连接图100防火隔离10.竖井内电气安装（1）按施工图排列好电气竖井布置图并进行尺寸复核，必要时进行深化设计。协调好各电气施工队（含强、弱电）工序，宜按主桥架-母线（插接箱）—配电箱—分支桥架（配管）—电缆敷设—穿线—接线—照明灯具等顺序安装。（2）母线订货时，主段母线宜与搂层层高相等并要求供应商派技术人员现场量尺寸。母线及配件进场时，严格按照《电气装置安装工程母线装置施工及验收规范》GBJ149和合同验货。（3）垂直安装的电缆桥架宜选用梯级式，分支桥架及连接弯通配件应选用标准件，当连接较复杂且不宜实现时应非标加工定货。精彩文档 实用标准文案（4）用防火材料堵封竖井桥架、母线通过的洞口，有室外进户管到地下室时，管口要作防水处理，防火封堵应与土建专业密切配合。封堵后清理干净现场。各类质量情况分析见图101〜图104。成套配电箱板上随意开孔、穿线配电柜（箱）接线零乱图101图102成套配电箱不密封、随意开孔、穿线图103个别转角无支架图104转角加支架十六、通风工程质量通病防控措施（一）在设计上应该注意的问题1.厨房排油烟机的风管应设计成有组织排放，建筑设计中应有规定排放的烟道。2.烟道设计应遵循以下要求：（1）风道截面尺寸设计应严格按照规范要求，经计算后选择合适的截面大小。精彩文档 实用标准文案（2）砖砌风道尺寸过小，除采用边砌边抹灰的方法外，或采用成品排烟风道。（3）当楼层过高时，宜采用机械排烟。应经过计算后选择合适的风机。3.无外窗的卫生间通风设计应遵循以下要求：（1）按规范要求设置排气通道，楼层较高时在屋顶设置机械排风机。（2）末端排风装置设置防回流措施。4.高层住宅无外窗的前室部位正压送风设计应遵循以下要求：（1）应按照规范要求选择合适的风机。（2）砖砌风道应保证内表面光滑，无漏风现象。（3）电梯前室、合用前室、楼梯前室应保证有良好的密闭性。（4）风机安装时也要注意进风量满足设计要求。5.建筑通风工程所选用的材料、成品、半成品、配件、设备应满足设计要求。（1）选用的材料设备必须具备中文质量合格证明文件。（2）规格、型号及性能检测报告符合国家标准或设计要求，进场时必须进行检查验收，经监理工程师确认后方可使用。（二）在施工中应该重点防控的方面1.金属风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。2.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不应有开裂与孔洞。3.通风、空气调节系统的风管，宜采用圆形或长、短边之比不大于4的矩形截面，其最大长、短边之比不应超过10。4.风管接口的配置，不得缩小其有效截面；连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；风管接口的连接应严密、牢固。风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫片不应凸入管内，亦不宜突出法兰外。5.柔性短管施工质量控制应遵循以下要求：（1）柔性短管的作用只是隔振和降噪，不得做其他用途。（2）柔性短管不宜过长，一般为150〜250mm。其连接处应紧密，牢固可靠。（3）柔性短管材质应选用防腐、防潮、不透气、不易霉变的符合防火要求的材料。（4）柔性短管不宜作为找正、找平的异径连接管。（5）设于结构变形缝的柔性短管，其长度宜为变形缝的宽度加100mm及以上。各类质量情况分析见图105〜图109。图105风机没有防护罩（网）精彩文档 实用标准文案图106风机没有减震装置图107没有柔性接头图108不合格的软接头和安装图109粗糙的保温和低劣的柔性接头精彩文档 实用标准文案附件三《全国建筑业绿色施工示范工程管理办法》（试行）第一章总则第一条为深入贯彻落实科学发展观，贯彻国家关于加强节能减排的发展战略，建设资源节约型、环境友好型社会，依据住房和城乡建设部《绿色施工导则》，中国建筑业协会在行业内组织开展全国建筑业绿色施工示范工程（以下简称绿色施工示范工程）活动。制定本办法。第二条本办法所称绿色施工示范工程是指在工程项目施工周期内严格进行过程管理，最大限度地节约资源（节材、节水、节能、节地）、保护环境和减少污染的工程。第三条开展绿色施工示范工程活动应遵循分类指导、行业推进、企业申报、先行试点、总结提高、逐步推广和严格过程监管与评价验收标准的原则。验收评审工作依据住房和城乡建设部《绿色施工导则》和《全国建筑业绿色施工示范工程验收评价主要指标》进行。第二章申报条件及程序第四条绿色施工示范工程的申报条件：1.申报工程应是建设、设计、施工、监理等相关单位共同参与的房屋建筑、市政设施、交通运输及水利水电等土木工程建设项目。2.申报工程应是开工手续齐全，已列入当年开工计划且施工组织实施方案符合住房和城乡建设部《绿色施工导则》等相关文件的工程。3.申报工程应是具有绿色施工实施规划方案并在开工前经专家审定通过的工程。工程应自始至终做好水、电、煤、油、各种材料等各项资源、能源消耗数据的原始记录。4.申报工程原则上应是省（部）级建筑业新技术应用示范工程。5.申报工程应在工程建设周期内完成申报文件及其实施规划方案中的全部内容。第五条绿色施工示范工程的申报程序：1.各地区各有关行业协会、有关部门、国资委管理的建筑业企业按申报条件择优选择本地区、本系统有代表性的工程，推荐为绿色施工示范工程。2.申报单位填写《全国建筑业绿色施工示范工程申报表》，连同“绿色施工实施规划方案”，一式两份，按隶属关系由各地区各行业协会及国资委管理的企业汇总报中国建筑业协会。3.中国建筑业协会组织专家评议，对列为绿色施工示范工程的目标项目，发文公布并组织监督实施。精彩文档 实用标准文案第三章组织与监管第六条中国建筑业协会负责绿色施工示范工程的目标确定后实施过程的组织与监管，以及应用成果的验收评审推广等工作，并组织专家对绿色施工示范工程进行不定期检查，绿色施工示范工程的相关单位要密切配合。第七条绿色施工示范工程的推荐部门（单位），要加强对绿色施工示范工程实施工作的组织指导和行业自律管理，制定监管计划，至少每半年对绿色施工实施规划方案的内容检查总结一次。第八条承建绿色施工示范工程的项目部要采取切实有效措施，认真落实绿色施工示范工程的实施规划，强化过程管理，使其真正成为工程质量优、科技含量高、符合绿色施工验收标准、经济和社会效益好的样板工程。第九条已被批准列为绿色施工示范工程的项目，有下列情形之一的，经与有关方面协商后，可以取消或更改：1.发生《生产安全事故报告和调查处理条例》（国务院令第493号）规定的较大事故以上等级的质量、安全事故；2.不符合国家产业政策，使用国家主管部门或行业明令禁止使用或者属淘汰的材料、技术、工艺和设备；3.转包或者违法分包；4.违反建筑法律法规，被有关执法部门处罚。第四章验收评审第十条绿色施工示范工程承建单位完成了《全国建筑业绿色施工示范工程申报表》中提出的全部内容后，应准备好评审资料，并填写《全国建筑业绿色施工示范工程评审申请表》一式两份，按申报时的隶属关系提出评审验收申请。第十一条提出评审验收申请的绿色施工示范工程承建单位应提交以下评审资料：（一）《全国建筑业绿色施工示范工程申报表》及立项与开竣工文件；（二）相关的施工组织设计和绿色施工规划方案；（三）绿色施工综合总结报告（扼要叙述绿色施工组织和管理及采取的技术、材料、设备等措施，综合分析施工过程中关键技术、方法、创新点和“四节一环保”的成效以及体会与建议）；（四）工程质量情况（工程设计、监理、建设单位出具地基与基础和主体结构两个分部工程质量验收的证明）；（五）综合效益情况（有条件的可以由有关单位出具绿色施工产生的直接经济效益和社会效益）；（六）工程项目的概况，绿色施工实施过程采用的新技术、新工艺、新材料、新设备及“四节一环保”创新点等相关内容的录像光盘（一般为10分钟）或PPT幻灯片；精彩文档 实用标准文案（七）相关绿色施工过程的验证材料，包括通过绿色施工总结出的技术规范、工艺、工法等。上述文字性的书面资料一式五份并刻光盘一份，录像光盘两份。第十二条绿色施工示范工程评审的主要内容：（一）提供的评审资料是否完整齐全；（二）是否完成了申报实施规划方案中提出的绿色施工的全部内容；（三）绿色施工中各有关主要指标是否达标；（四）绿色施工采用新技术、新工艺、新材料、新设备的创新点以及对工程质量、工期、效益的影响。第十三条绿色施工是否工程项目评审专家从中国建筑业协会专家库中遴选。每项示范工程评审专家组由3〜7人组成。第十四条验收评审专家，要对相关方面还与施工现场相邻的单位和个人进行座谈会随机查访。评审专家组应根据评审内容，对绿色施工示范工程实施情况做出综合评价。第十五条评审专家实行回避制，评审专家不得聘为本单位绿色施工示范工程项目的专家组成员。第十六条绿色施工示范工程项目的评审工作分两个阶段，一是实施过程现场查验，二是依据申报资料评审。评审专家必须认真核查绿色施工示范工程承建单位报送的申报资料，并按专家实地查验施工现场的情况，实事求是地提出评审意见。第十七条评审验收实行专家组记名投票，通过验收的工程必须有三分之二及其以上的专家评委同意。评审意见形成后，由评审专家组组长会同全体成员共同签字生效。第十八条绿色施工示范工程项目评审按绿色施工水平高低分为优良、合格后不合格三个等级。第十九条通过评审验收合格的绿色施工示范工程，报住房和城乡建设部业务主管司局征求意见后，向社会公示，并颁发证书和标牌。第五章激励机制第二十条凡通过绿色施工示范工程验收的工程，申报中国建设工程鲁班奖（国家优质工程）或全国建筑业AAA级信用企业或安全文明工地等评优评价活动，在满足评选条件的基础上予以优先入选。第二十一条建设单位应积极支持倡导施工企业开展绿色施工活动，对于达标优良的绿色示范工程应给予奖励；施工企业也应建立节能减排激励制度，对于创建绿色施工的示范工程中有突出贡献的项目部和有关人员，给予相应的物质奖励。第六章附则精彩文档 实用标准文案第二十二条对巳通过评审的绿色施工示范工程，如发现质量安全问题的，中国建筑业协会要组织专家进行鉴定，经鉴定确实不符合绿色施工示范工程条件的，有权做出取消其绿色施工示范工程称号的决定，并予以公告。第二十三条绿色施工示范工程中实施过程中尽可能地采用数据记录，无法用数据表达的须有影像资料或文字说明。第二十四条评审工作发生的费用，严格按照国家关于社团收取经营服务性费用的有关规定，本着以支定收到原则，由申报企业负责。第二十五条本办法由中国建筑业协会负责解释。精彩文档 实用标准文案附件四《全国建筑业绿色施工示范工程验收评价主要指标》全国建筑业绿色施工示范工程验收评价主要指标依据住房和城乡建设部《绿色施工导则》和《全国建筑业绿色施工示范工程管理办法（试行）》，制定全国建筑业绿色施工示范工程验收评价主要指标。绿色施工评价时按地基与基础工程、结构工程、装饰装修与机电安装工程等三个阶段进行。不同地区、不同类型的工程编制绿色施工规划方案时应进行环境因素分析，根据以下评价指标确定相应评价要素。一、环境保护1.现场施工标牌应包括环境保护内容。现场施工标牌是指工程概况牌、施工管理人员组织机构牌、入场须知牌、安全警示牌、安全生产牌、文明施工牌、消防保卫制度牌、施工现场总平面图、消防平面布置图等。2.生活垃圾按环卫部门的要求分类，垃圾桶按可回收利用与不可回收两类设置，定位摆放，定期清运；建筑垃圾应分类别集中堆放，定期处置，合理利用，利用率应达到30%以上。3.施工现场的污水排放除符合国家卫生和环保部门的规定外，现场道路和材料堆放场周边设排水沟；工程污水和试验室养护用水经处理后排入市政污水管道。4.光污染除符合国家环保部门的规定外，应符合下列要求：（1）夜间电焊作业时，采取档光措施，钢结构焊接设置遮光棚；（2）工地设置大型照明灯具时，有防止强光线外泄的措施。5.噪声控制应符合下列规定：（1）产生噪声的机械设备，尽量远离施工现场办公区、生活区和周边住宅区；（2）混凝土输送泵、电锯房等设有吸音降噪屏或采取其他有效的降噪措施；（3）现场围挡应连续设置，不得有缺口、残破、断裂，墙体材料可采用彩色金属板式围墙等可重复使用的材料，高度应符合现行《建筑施工安全检查标准》JGJ59的规定。6.现场宜设噪声监测点，实施动态监测。噪声控制符合《建筑施工场界噪声限值》GB12523-90。施工阶段主要噪声源噪声限值（dB）昼间夜间土石方推土机、挖掘机、装载机等7555打桩各种打桩机等85禁止施工结构混凝土输送泵、振捣棒、电锯等7055装修吊车、升降机等60557.基坑施工时，应采取有效措施，减少水资源浪费并防止地下水源污染。精彩文档 实用标准文案8.现场直接裸露土体表面和集中堆放的土方应采用临时和绿化、喷浆和隔尘布遮盖等抑尘措施；现场拆除作业、爆破作业、钻孔作业和干旱条件土石方施工，宜采用高空喷雾降尘设备或洒水减少扬尘。二、节材与材料资源利用1.材料选择本着就地取材的原则并有实施记录；机械保养、限额领料、废弃物再生利用等制度健全，做到有据可查，有责可究。2.选用绿色、环保材料的同时还应建立合格商档案库，所选材料应符合《民用建筑工程室内环境污染控制规范》GB50325和《室内装饰装修材料有害物质限量》GB18580〜18588的要求；混凝土外加剂应符合《混凝土外加剂》GB8076-1997、《混凝土外加剂应用技术规范》0850119—2003、《混凝土外加剂中释放氨的限量》GB18588-2001的要求，且每方混凝土由外加剂带入到碱含量≤1kg。3.临建设施尽可能采用可拆迁、可回收材料。4.材料节约应满足下列要求：（1）优先采用管件合一的脚手架和支撑体系；（2）采用工具式模板和新型模板材料，如铝合金、塑料、玻璃钢化其他可再生材质的大模板和钢框镶边模板；（3）因地制宜，采用利于降低材料消耗的四新技术，如“几字梁”、模板早拆体系、高效钢材、高强商品混凝土、自防水混凝土、自密实混凝土、竹材、木材和工业废渣废液利用等。5.资源再生利用：制定并实施施工场地废弃物管理计划；分类处理现场垃圾，分离可回收利用的施工废弃物，将其直接应用于工程。[施工废弃物回收利用率计算：回收利用率=施工废弃物实际回收利用量（t）/施工废弃物总量（t）×100%]三、节水与水资源利用1.签订标段分包或劳务合同时，将节水指标纳入合同条款。施工前应对工程项目的参建各方的节水指标，以合同的形式进行明确，便于节水的控制和水资源的充分利用，并有计量考核记录。2.根据工程特点，制定用水定额。施工现场办公区、生活区的生活用水采用节水器具。施工现场对生活用水与工程用水分别计量。3.施工中采用先进的节水施工工艺，如：混凝土养护、管道通水打压、各项防渗漏闭水及喷淋试验等。4.施工现场优先采用商品混凝土和预拌砂浆。必须现场搅拌时，要设置水计量检测和循环水利用装置。混凝土养护采取薄膜包裹覆盖，喷涂养护等技术手段，杜绝无措施浇水养护。5.水资源的利用：合理使用基坑降水。冲洗现场机具、设备、车辆用水，应设立循环用水装置。现场办公区、生活区节水器具配置率达到100%。6.工程节水一要有标准（定额），二要有计量和记录，三要有管理考核。四、节能与能源利用精彩文档 实用标准文案1.对施工现场的生产、生活、办公会主要耗能施工设备设有节能灯控制指标。施工现场耗大户主要是塔吊、施工电梯、电焊机及其他施工机具和现场照明，为便于计量，应对生产过程使用的施工设备、照明和生活办公区应分别计量；应及时收集用电资料，建立用电节能统计台帐。针对不同的工程类型，如住宅建筑、公共建筑、工业厂房建筑、仓储建筑、设备安装工程等进行分析、对比，提高节电率。2.临时用电设施，照明设计满足基本照度的规定，不得超过+5%〜-10%。一般办公室的照明功率密度值为11W/m2；办公、生活和施工现场，采用节能照明灯具的数量大于80%。3.选择配置施工机械设备应考虑能源利用效率，有定期监控重点耗能设备能源利用情况的记录。4.材料运输与施工，建筑材料的选用应缩短运输距离，减少过程中的能源消耗。工程施工使用的材料宜就地取材，距施工现场500km以内生产的建筑材料用量原则上占工程施工使用材料总重量的70%以上。五、节地与土地资源保护1.施工场地布置合理，实施动态管理。一般建筑工程应有地基与基础工程、结构工程和装饰装修与机电安装三个阶段的施工平面布置图。2.施工单位应充分了解施工现场及毗邻区域内人文景观保护要求、工程地质情况及基础设施管线分别情况，制订相应保护措施，并报请相关方核准。3.平面布置合理，组织科学，占地面积小且满足使用功能。4.场内交通道路双车道宽度不大于6m，单车道不大于3.5m，转弯半径不大于15m，尽量形成环形通道。5.场内交通道路布置应满足各种车辆机具进出场和消防安全疏散要求，方便场内运输。精彩文档
