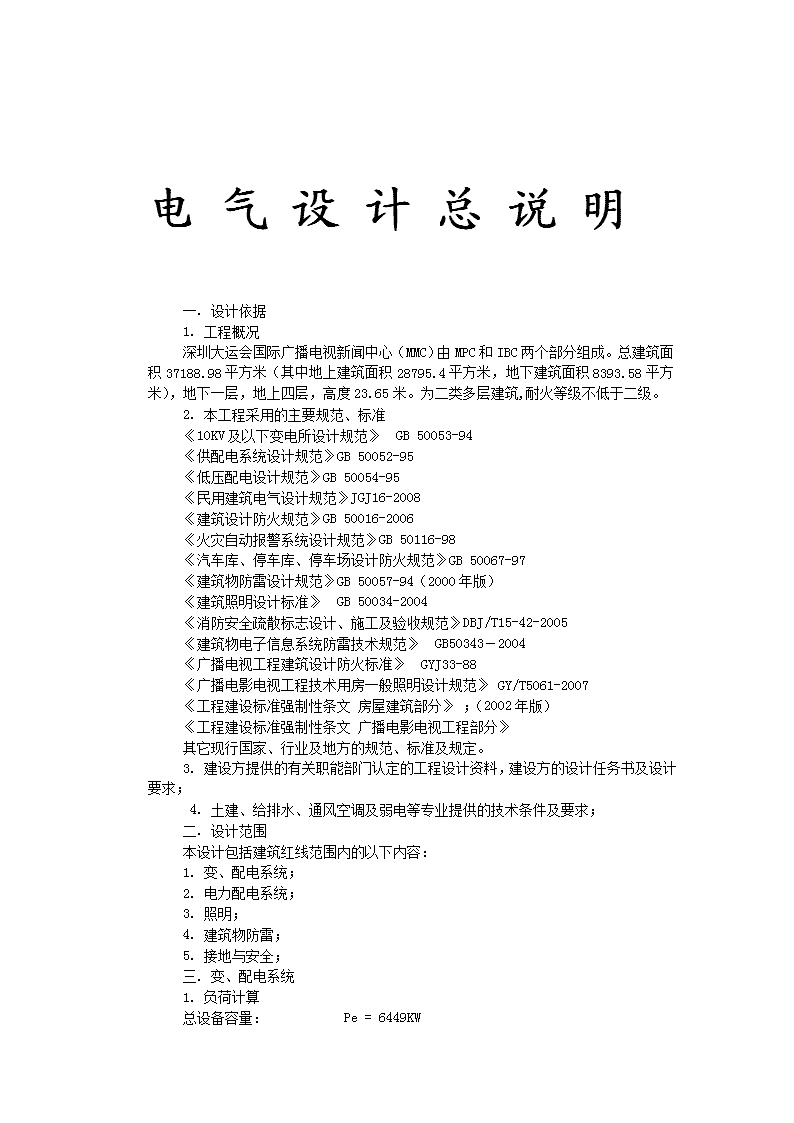

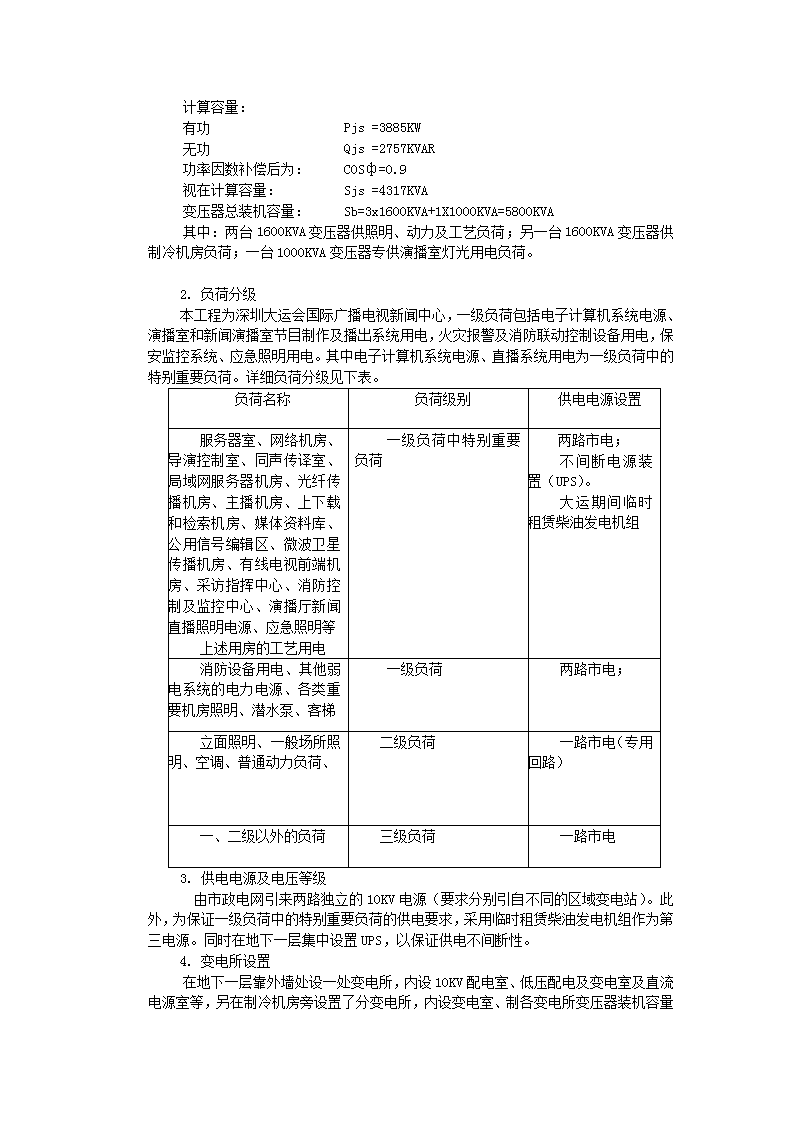

电气设计总说明一.设计依据1.工程概况深圳大运会国际广播电视新闻中心（MMC）由MPC和IBC两个部分组成。总建筑面积37188.98平方米（其中地上建筑面积28795.4平方米，地下建筑面积8393.58平方米），地下一层，地上四层，高度23.65米。为二类多层建筑,耐火等级不低于二级。2.本工程采用的主要规范、标准《10KV及以下变电所设计规范》GB50053-94《供配电系统设计规范》GB50052-95《低压配电设计规范》GB50054-95《民用建筑电气设计规范》JGJ16-2008《建筑设计防火规范》GB50016-2006《火灾自动报警系统设计规范》GB50116-98《汽车库、停车库、停车场设计防火规范》GB50067-97《建筑物防雷设计规范》GB50057-94（2000年版）《建筑照明设计标准》GB50034-2004《消防安全疏散标志设计、施工及验收规范》DBJ/T15-42-2005《建筑物电子信息系统防雷技术规范》GB50343－2004《广播电视工程建筑设计防火标准》GYJ33-88《广播电影电视工程技术用房一般照明设计规范》GY/T5061-2007《工程建设标准强制性条文房屋建筑部分》；（2002年版）《工程建设标准强制性条文广播电影电视工程部分》其它现行国家、行业及地方的规范、标准及规定。3.建设方提供的有关职能部门认定的工程设计资料，建设方的设计任务书及设计要求；4.土建、给排水、通风空调及弱电等专业提供的技术条件及要求；二.设计范围本设计包括建筑红线范围内的以下内容：1.变、配电系统；2.电力配电系统；3.照明；4.建筑物防雷；5.接地与安全；三.变、配电系统1.负荷计算总设备容量：Pe=6449KW 计算容量：有功Pjs=3885KW无功Qjs=2757KVAR功率因数补偿后为：COSф=0.9视在计算容量：Sjs=4317KVA变压器总装机容量：Sb=3x1600KVA+1X1000KVA=5800KVA其中：两台1600KVA变压器供照明、动力及工艺负荷；另一台1600KVA变压器供制冷机房负荷；一台1000KVA变压器专供演播室灯光用电负荷。2.负荷分级本工程为深圳大运会国际广播电视新闻中心，一级负荷包括电子计算机系统电源、演播室和新闻演播室节目制作及播出系统用电，火灾报警及消防联动控制设备用电，保安监控系统、应急照明用电。其中电子计算机系统电源、直播系统用电为一级负荷中的特别重要负荷。详细负荷分级见下表。负荷名称负荷级别供电电源设置服务器室、网络机房、导演控制室、同声传译室、局域网服务器机房、光纤传播机房、主播机房、上下载和检索机房、媒体资料库、公用信号编辑区、微波卫星传播机房、有线电视前端机房、采访指挥中心、消防控制及监控中心、演播厅新闻直播照明电源、应急照明等上述用房的工艺用电一级负荷中特别重要负荷两路市电；不间断电源装置（UPS）。大运期间临时租赁柴油发电机组消防设备用电、其他弱电系统的电力电源、各类重要机房照明、潜水泵、客梯一级负荷两路市电；立面照明、一般场所照明、空调、普通动力负荷、二级负荷一路市电（专用回路）一、二级以外的负荷三级负荷一路市电3.供电电源及电压等级由市政电网引来两路独立的10KV电源（要求分别引自不同的区域变电站）。此外，为保证一级负荷中的特别重要负荷的供电要求，采用临时租赁柴油发电机组作为第三电源。同时在地下一层集中设置UPS，以保证供电不间断性。4.变电所设置 在地下一层靠外墙处设一处变电所，内设10KV配电室、低压配电及变电室及直流电源室等，另在制冷机房旁设置了分变电所，内设变电室、制各变电所变压器装机容量如下：1＃变电所：2x1600KVA+1x1000KVA制冷机房变电所：1x1600KVA5.10KV供电系统5.1高压开关柜采用金属铠装中置式手车柜，真空断路器遮断容量为31.5KA，弹簧储能机构，直流操作电源为110V。直流屏电源由低压配电柜引接。5.210KV供电系统为两路电源同时工作，单母线分段运行。每路进线按能承担全部负荷考虑，当任一路非事故失电时，另一路电源自动投入承担两段母线的全部负荷。母联断路器具有手动投入、自动投入、手动复位功能，自投回路设有选择开关，根据需要，切换到自动或手动操作位置，具体运行方式，需与供电部门、业主商榷后再定。同时设电气闭锁，防止误操作。制冷机房变电所的变压器保护设在1＃变电所内的10KV馈出柜内，仅在制冷机房变电所设置高压负荷开关柜。5.310KV供电采用放射式供电方式。5.4继电保护采用多功能数字继电保护装置，其功能为：主进断路器采用定时限电流速断保护、过电流保护及零序保护；母联断路器设电流速断保护及过电流保护；变压器保护设电流速断保护、带时限过电流保护、零序保护及变压器超温保护。5.5高压计量：两路进线分别设计量间隔。5.6配变电所的操作电源采用直流操作电源，直流操作电源为110V。5.7本次出图不包括继电保护二次图，由产品供货商提供，但需经电业部门及设计院确认后方可施工。6.低压配电系统6.11＃变电所内的两台1600KVA变压器低压侧0.4KV采用单母线分段结线方式，分列运行，母联断路器采用手动投入方式，并与主进断路器有机械与电气闭锁。1000KVA的演播室灯光专用变压器独立运行。6.2低压侧主进断路器和母联断路器设有选择性保护，低压主进断路器与母联断路器有机械与电气闭锁。6.3为了保证消防负荷始终是两路供电，故所有消防负荷的两路供电均分别取自变电所不同高压电源的变压器，且末端自投自复。一级负荷中的特别重要负荷除采用两路市电供电外还采用临时租赁柴油发电机组及在线式UPS供电。6.4制冷系统用变压器夏季运行，冬季停运。6.5低压计量在每段母线的进线柜设置计量总表，在出租单元设置分计量表。体育局和广电集团用电分别设表计量。6.6功率因数补偿：在各变电所低压侧采用集中设置电容器柜自动进行补偿的方式。补偿后的功率因数高压侧应达到0.9以上。6.7谐波抑制在每个演播室调光配电柜前端预留有源滤波装置位置，在今后系统运行过程中，建设方可根据谐波量大小加装有源滤波器进行谐波处理。风机、水泵采用变频器控制时，变频器应自带滤波装置。7．应急电源系统在本建筑物内集中设置了不间断电源装置（UPS）用于供电要求为连续性或允2. 对于单台容量较大的负荷或重要负荷采用放射式配电，对于一般设备采用放射式与树干式相结合的混合方式配电。除冷水机组、冷冻水泵、冷却水泵等大容量设备、消防设备、工艺用电及重要设备由变电所直接供电外，其它用电设备均由各层（区）配电室供电。3.演播厅调光配电柜电源由变电所直接供给。演播厅灯光配电系统详见中广国际建筑设计研究院设计文件。4.对于冷水机组、冷冻水泵等设备采用ZR-YJV-1kV电缆由控制室沿电缆桥架敷设到配电点，冷水机组启动柜的选择、进出线方式应与设备配套。5.对水泵、客梯等二级负荷采用ZR-YJV-1kV电缆由配电室沿电缆桥架敷设一路电源至配电点。6.对消火栓泵、喷洒泵、防排烟风机、消防控制室等一级用电负荷采用专用两路电源供电，用NH-YJV-1kV电缆由配电室沿电缆桥架敷设至配电点并在末端互投。7.风机、水泵控制7.1空调机组及水泵均采用全压启动方式，冷水机组采用星－角降压启动方式。消防用风机全部采用全压启动方式。7.2消防设备的热继电保护只作用于报警，不作用于跳闸，消防设备配电的低压断路器不设过负荷保护，仅设短路保护。消防设备由消防系统进行控制，但就地均可进行手动控制。7.3送、排风机、新风机组、空调机组、水泵等均采用手动控制，控制箱内预留供BA系统使用的启动停止、运行、故障、手/自动接口。7.4事故排风机平时排风，火灾时停止运行，火灾之后启动排除气体灭火房间内的灭火气体，在每个气体防护区外的门口设有事故排风机的启停按钮，可以直接控制风机的启停。7.5变电所、电梯机房内的排风机采用时间控制器进行控制。7.6平时排风火灾时排烟的风机和平时送风火灾时补风的风机平时由手动进行控制，火灾时由消防系统进行控制，消防系统具有优先控制权。7.7潜水泵的启停由液位计控制。8.有工艺设备的场所（例如：厨房、电梯、工艺用房等），设计仅预留电源接口。9.消防控制设备的控制箱（柜）均做“消防”标志，并应符合消防规范要求。除在设备用房和电气竖井内的配电箱外，其余场所的消防用配电箱的箱体应作防火处理，外刷防火漆。五　照明　1.本工程照明分为一般照明、演播厅一般照明及应急照明。应急照明又包括备用照明、疏散照明及疏散指示照明。演播厅照明设计详见中广国际建筑设计研究院设计文件。2.照度要求房间照度要求及照明功率密度如下表：功能间照度要求值（lx）照度计算值（lx）(平均照度)照明功率密度（W/m2）显色性（Ra）地下车库区域75792.4880电梯前室、走廊1001046.3980变电所2002087.080 网络机房50052212.4380风机房等设备间100993.6780器材库、摄像机存放库2002108.4780安防控制室3003217.5180办公室3003099.8980导演控制室3003119.1380调光控制室3003049.3180微波机房、卫星接收机房300329(工作面1.5m)6.2580化妆室一般活动区3003038.6580演播室一般照明3003009.4980工艺用房间照度值根据“CRTV中广国际建筑设计研究院设计文件”及《广播电影电视工程技术用房一般照明设计规范》GY/T5061-2007进行设计。3.应急照明在消防中心、变电所及消防设备用房等处设有备用照明。在走道、演播室、平面记者工作区、摄影记者工作区、主新闻发布厅、楼梯间及其前室、大空间公共场所等处设有疏散照明及疏散指示照明。上述供电电源为双电源自动切换的应急电源。同时在变电所、消防中心等处另设有部分自带蓄电池灯具。疏散指示标志灯具采用自带蓄电池灯具，其连续供电时间不少于90分钟。4．光源及灯具选型、安装及控制方式4.1确定灯具形式时，优先选用节能型光源。一般照明以采用节能电感镇流器或电子镇流器的节能型高效荧光灯或紧凑型荧光灯为主，荧光灯光源一般采用T8型荧光灯管,地下车库、机房、变电所等均选用带防尘罩高效荧光灯，安装方式为吊装、壁装或灯槽吊装。空调机房、制冷机房、变电所壁装灯具安装高度为2.4m，吊装2.5m。公共通道以节能筒灯为主，灯具安装方式为吊装。4.2演播室一般照明采用快速启动和快速再启动的高效节能金卤灯光源，安装方式为吊装。另在演播室四周墙壁上设置壁灯作为应急照明。4.3有声学要求的房间，应避免光源对音频产生的电磁干扰，其灯用电器附件应采取电磁屏蔽措施。4.4化妆室照明光源的色温及一般显色指数应与演播室的色温及一般显色指数一致。4.5疏散指示标志灯采用超薄型、LED光源或场致发光，自带蓄电池型。疏散指示标志灯均为明装，在墙或柱上安装时，底距地500mm；门上安装时，底距门上沿150mm；一般场所疏散指示灯具尺寸为(长x宽)425X150。面积较大的公共场所疏散指示灯具尺寸为(长x宽)600x215。地面疏散指示均为蓄光型。所有疏散指示标志灯均为常明状态。疏散指示标志灯必须采用经过国家消防检测合格的产品。4.6所有应急照明灯具均须带防火玻璃或其他不燃烧材料制作的保护罩。 4.7在审看室等工艺用房间内布置照明灯具时，采取降低噪音的措施，以防止其噪音干扰。选用荧光灯时，配高质量绿色电感镇流器，以避免其对工艺设备的电磁干扰。灯用电器附件应采用电磁屏蔽措施。4.8所有荧光灯及气体放电灯均采用电子镇流器或采用节能电感镇流器。要求功率因数大于0.9。5.所有场所采用跷板开关分散控制。楼梯间采用红外线感应开关（带消防强切接点）控制，火灾时由火灾自动报警系统强制点亮。六　设备选择及安装1.变压器本工程采用高压铜线/低压铜箔绕组，电压10kv/0.4kv，50Hz，Dyn11结线，Ud为6%，电压调节范围10±2x2.5％的环氧树脂浇注SCB10型F级树脂绝缘低损耗节能干式变压器。要求防护外壳防护等级为IP20，强制风冷，带温度自动显示及报警。变压器应设防止电磁干扰的措施，保证变压器不对该环境中的任何事物构成不能承受的电磁干扰。2.高压开关柜高压开关柜采用金属铠装中置式开关柜，真空断路器遮断容量为31.5KA。负荷开关柜采用SF6环网开关柜。电缆为下进下出线。3.低压开关柜选用抽屉式开关柜。为上进上出线方式。低压无功补偿柜中电容器选用干式全膜金属化电容器，并设有过电压可自动切除的保护装置。4.各层照明配电箱，竖井内明装，底边距地1.4m，其余场所暗装，底边距地1.6m。应急照明箱箱体（竖井内除外），应作防火处理。5.壁挂式动力箱、控制箱在竖井、机房明装，箱体高度600mm以下，底边距地1.4m；600mm～800mm高，底边距地1.2m；800mm～1000mm高，底边距地1.0m；1000mm～1200mm高，底边距地0.8m；落地式动力箱、控制箱，落地安装在100mm高的水泥台上，底部垫10#槽钢。6.防火卷帘门控制箱梁上安装,其控制按钮安装在门两侧墙或柱内，底边距地1.3m。由控制箱至卷帘门两侧控制按钮预埋SC20镀锌钢管.7．普通插座除特殊标明外均为10A，底距地0.3m暗装；空调插座为16A，底距地2.2m暗装；热水器插座20A，底距地2.5m；风机盘管温控器底距地1.4m安装。跷板开关底边距地1.4m，（有架空地板的房间，所有开关、插座的高度均为距架空地板的高度），应急照明开关应带指示灯。卫生间内开关，插座选用防潮防溅型面板。有淋浴的卫生间内开关、插座及其他电器应设在2区以外。七导线选择及敷设1.导线选择高压进线电缆采用铠装交联聚乙烯绝缘护套电缆（YJV22-8.7/15KV）,高压配出电缆采用阻燃交联聚乙烯绝缘护套电缆（ZR-YJV-8.7/15KV）。消防设备供电线路采用耐火交联聚乙烯绝缘护套电缆（NH-YJV-0.6/1KV）或耐火聚氯乙烯绝缘电线（NH-BV-450/750V）。应急照明线路采用耐火聚氯乙烯绝缘导线（NH-BV-450/750V）。4.5疏散指示标志灯采用超薄型、LED光源或场致发光，自带蓄电池型。疏散指示标志灯均为明装，在墙或柱上安装时，底距地500mm；门上安装时，底距门上沿150mm；一般场所疏散指示灯具尺寸为(长x宽)425X150。面积较大的公共场所疏散指示灯具尺寸为(长x宽)600x215。地面疏散指示均为蓄光型。所有疏散指示标志灯均为常明状态。疏散指示标志灯必须采用经过国家消防检测合格的产品。4.6所有应急照明灯具均须带防火玻璃或其他不燃烧材料制作的保护罩。 4.7在审看室等工艺用房间内布置照明灯具时，采取降低噪音的措施，以防止其噪音干扰。选用荧光灯时，配高质量绿色电感镇流器，以避免其对工艺设备的电磁干扰。灯用电器附件应采用电磁屏蔽措施。4.8所有荧光灯及气体放电灯均采用电子镇流器或采用节能电感镇流器。要求功率因数大于0.9。5.所有场所采用跷板开关分散控制。楼梯间采用红外线感应开关（带消防强切接点）控制，火灾时由火灾自动报警系统强制点亮。六　设备选择及安装1.变压器本工程采用高压铜线/低压铜箔绕组，电压10kv/0.4kv，50Hz，Dyn11结线，Ud为6%，电压调节范围10±2x2.5％的环氧树脂浇注SCB10型F级树脂绝缘低损耗节能干式变压器。要求防护外壳防护等级为IP20，强制风冷，带温度自动显示及报警。变压器应设防止电磁干扰的措施，保证变压器不对该环境中的任何事物构成不能承受的电磁干扰。2.高压开关柜高压开关柜采用金属铠装中置式开关柜，真空断路器遮断容量为31.5KA。负荷开关柜采用SF6环网开关柜。电缆为下进下出线。3.低压开关柜选用抽屉式开关柜。为上进上出线方式。低压无功补偿柜中电容器选用干式全膜金属化电容器，并设有过电压可自动切除的保护装置。4.各层照明配电箱，竖井内明装，底边距地1.4m，其余场所暗装，底边距地1.6m。应急照明箱箱体（竖井内除外），应作防火处理。5.壁挂式动力箱、控制箱在竖井、机房明装，箱体高度600mm以下，底边距地1.4m；600mm～800mm高，底边距地1.2m；800mm～1000mm高，底边距地1.0m；1000mm～1200mm高，底边距地0.8m；落地式动力箱、控制箱，落地安装在100mm高的水泥台上，底部垫10#槽钢。6.防火卷帘门控制箱梁上安装,其控制按钮安装在门两侧墙或柱内，底边距地1.3m。由控制箱至卷帘门两侧控制按钮预埋SC20镀锌钢管.7．普通插座除特殊标明外均为10A，底距地0.3m暗装；空调插座为16A，底距地2.2m暗装；热水器插座20A，底距地2.5m；风机盘管温控器底距地1.4m安装。跷板开关底边距地1.4m，（有架空地板的房间，所有开关、插座的高度均为距架空地板的高度），应急照明开关应带指示灯。卫生间内开关，插座选用防潮防溅型面板。有淋浴的卫生间内开关、插座及其他电器应设在2区以外。七导线选择及敷设1.导线选择高压进线电缆采用铠装交联聚乙烯绝缘护套电缆（YJV22-8.7/15KV）,高压配出电缆采用阻燃交联聚乙烯绝缘护套电缆（ZR-YJV-8.7/15KV）。消防设备供电线路采用耐火交联聚乙烯绝缘护套电缆（NH-YJV-0.6/1KV）或耐火聚氯乙烯绝缘电线（NH-BV-450/750V）。应急照明线路采用耐火聚氯乙烯绝缘导线（NH-BV-450/750V）。
