鲁班安装-电气工程指南 13页

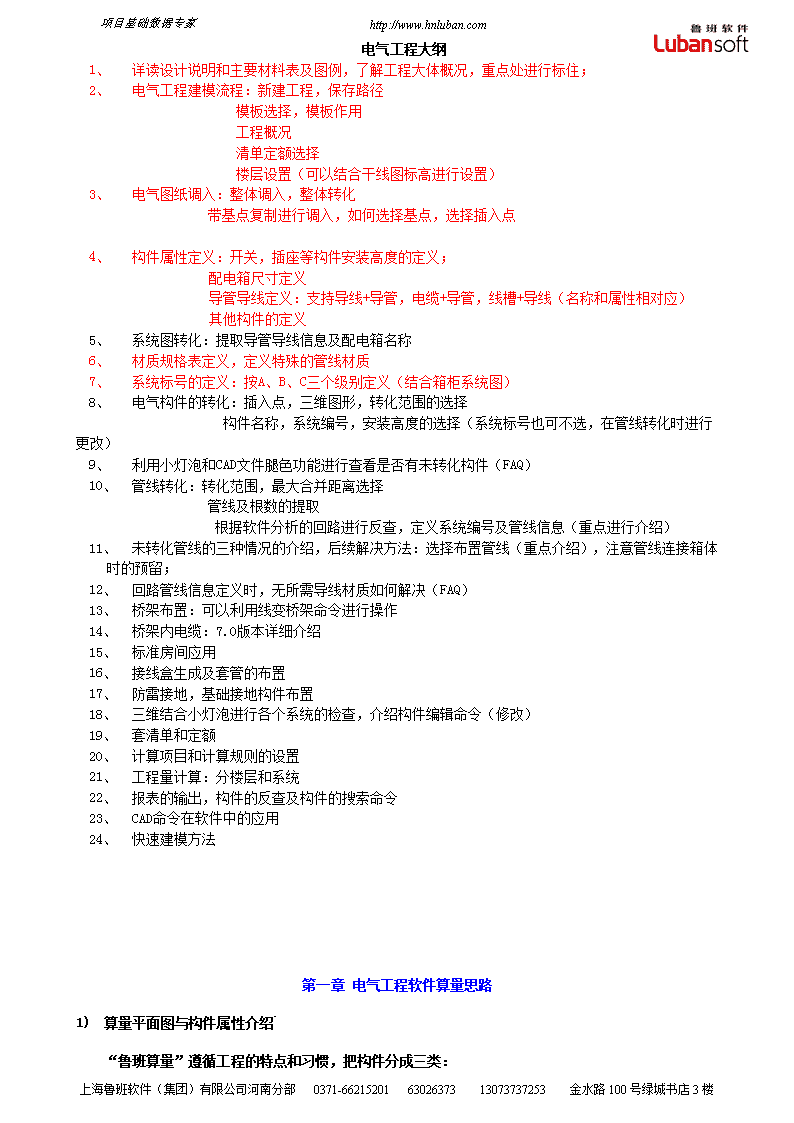

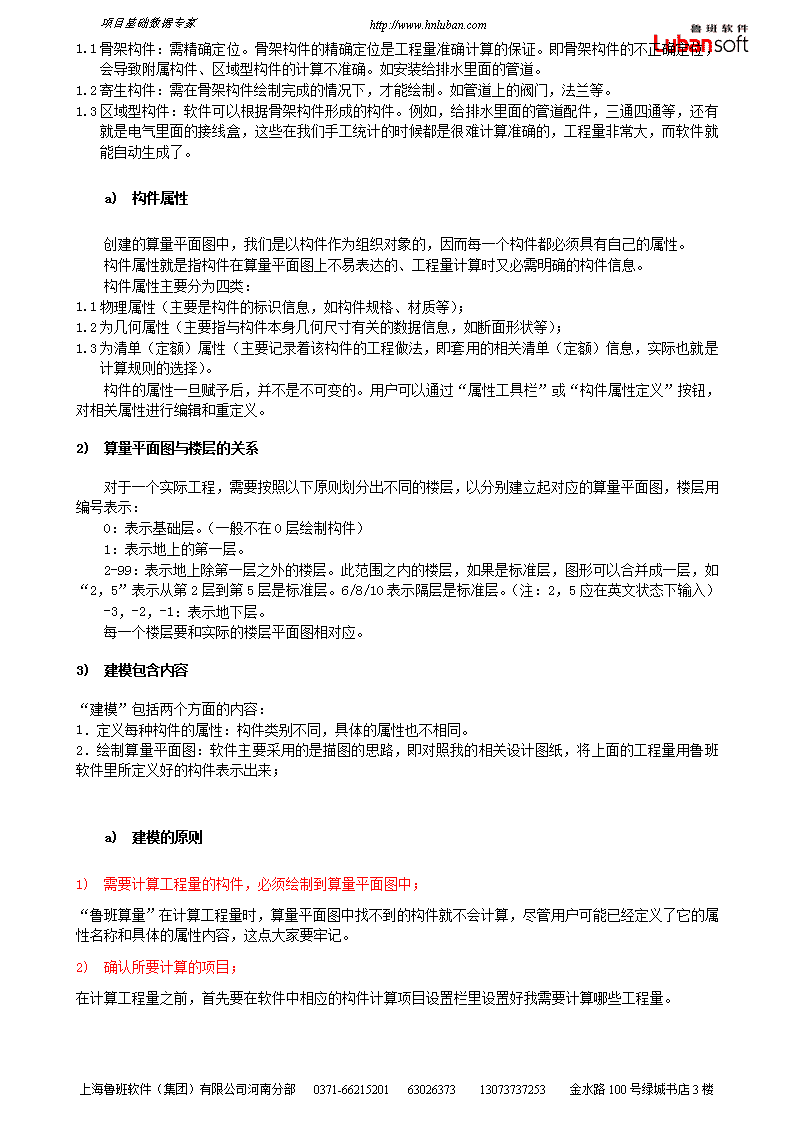

项目基础数据专家http://www.hnluban.com电气工程大纲1、详读设计说明和主要材料表及图例，了解工程大体概况，重点处进行标住；2、电气工程建模流程：新建工程，保存路径模板选择，模板作用工程概况清单定额选择楼层设置（可以结合干线图标高进行设置）3、电气图纸调入：整体调入，整体转化带基点复制进行调入，如何选择基点，选择插入点4、构件属性定义：开关，插座等构件安装高度的定义；配电箱尺寸定义导管导线定义：支持导线+导管，电缆+导管，线槽+导线（名称和属性相对应）其他构件的定义5、系统图转化：提取导管导线信息及配电箱名称6、材质规格表定义，定义特殊的管线材质7、系统标号的定义：按A、B、C三个级别定义（结合箱柜系统图）8、电气构件的转化：插入点，三维图形，转化范围的选择构件名称，系统编号，安装高度的选择（系统标号也可不选，在管线转化时进行更改）9、利用小灯泡和CAD文件腿色功能进行查看是否有未转化构件（FAQ）10、管线转化：转化范围，最大合并距离选择管线及根数的提取根据软件分析的回路进行反查，定义系统编号及管线信息（重点进行介绍）11、未转化管线的三种情况的介绍，后续解决方法：选择布置管线（重点介绍），注意管线连接箱体时的预留；12、回路管线信息定义时，无所需导线材质如何解决（FAQ）13、桥架布置：可以利用线变桥架命令进行操作14、桥架内电缆：7.0版本详细介绍15、标准房间应用16、接线盒生成及套管的布置17、防雷接地，基础接地构件布置18、三维结合小灯泡进行各个系统的检查，介绍构件编辑命令（修改）19、套清单和定额20、计算项目和计算规则的设置21、工程量计算：分楼层和系统22、报表的输出，构件的反查及构件的搜索命令23、CAD命令在软件中的应用24、快速建模方法第一章电气工程软件算量思路1)算量平面图与构件属性介绍`“鲁班算量”遵循工程的特点和习惯，把构件分成三类：上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com1.1骨架构件：需精确定位。骨架构件的精确定位是工程量准确计算的保证。即骨架构件的不正确定位，会导致附属构件、区域型构件的计算不准确。如安装给排水里面的管道。1.2寄生构件：需在骨架构件绘制完成的情况下，才能绘制。如管道上的阀门，法兰等。1.3区域型构件：软件可以根据骨架构件形成的构件。例如，给排水里面的管道配件，三通四通等，还有就是电气里面的接线盒，这些在我们手工统计的时候都是很难计算准确的，工程量非常大，而软件就能自动生成了。a)构件属性创建的算量平面图中，我们是以构件作为组织对象的，因而每一个构件都必须具有自己的属性。构件属性就是指构件在算量平面图上不易表达的、工程量计算时又必需明确的构件信息。构件属性主要分为四类：1.1物理属性（主要是构件的标识信息，如构件规格、材质等）；1.2为几何属性（主要指与构件本身几何尺寸有关的数据信息，如断面形状等）；1.3为清单（定额）属性（主要记录着该构件的工程做法，即套用的相关清单（定额）信息，实际也就是计算规则的选择）。构件的属性一旦赋予后，并不是不可变的。用户可以通过“属性工具栏”或“构件属性定义”按钮，对相关属性进行编辑和重定义。2)算量平面图与楼层的关系对于一个实际工程，需要按照以下原则划分出不同的楼层，以分别建立起对应的算量平面图，楼层用编号表示：0：表示基础层。（一般不在0层绘制构件）1：表示地上的第一层。2-99：表示地上除第一层之外的楼层。此范围之内的楼层，如果是标准层，图形可以合并成一层，如“2，5”表示从第2层到第5层是标准层。6/8/10表示隔层是标准层。（注：2，5应在英文状态下输入）-3，-2，-1：表示地下层。每一个楼层要和实际的楼层平面图相对应。3)建模包含内容“建模”包括两个方面的内容：1．定义每种构件的属性：构件类别不同，具体的属性也不相同。2．绘制算量平面图：软件主要采用的是描图的思路，即对照我的相关设计图纸，将上面的工程量用鲁班软件里所定义好的构件表示出来；a)建模的原则1)需要计算工程量的构件，必须绘制到算量平面图中；“鲁班算量”在计算工程量时，算量平面图中找不到的构件就不会计算，尽管用户可能已经定义了它的属性名称和具体的属性内容，这点大家要牢记。2)确认所要计算的项目；在计算工程量之前，首先要在软件中相应的构件计算项目设置栏里设置好我需要计算哪些工程量。上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com第二章电气工程软件建模流程■建模前应做的工作：1、浏览建筑和结构图，熟悉设计说明；2、找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以用标准房间，避免重复建模；3、设置软件参数，比如自动保存时间等。■工程设置问题：1、夹层在软件里设置为技术层，技术层如何设置。2、自然地坪标高和室外设计地坪标高在安装里无作用。上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com■注意点：软件建模一般从标准层开始（因为标准楼层基本上涵盖了其他楼层的构件），然后再复制到其他楼层，进行增加、删除等构件修改操作；建模流程可以分为：1、转化设备（构件名称、构件标高是在转化的时候需要注意的）；2、构件属性定义；3、图纸分层（带基点复制）4、绘制图形，依据蓝图将每层所有需计算的构件绘制好（转化灵活运用）5、计算及报表统计案例分析9#楼：电气工程一、项目概况1.本项目位于上海市浦东新区，共12层2.本项目电气设计的范围包括室220/380配电系统，建筑物防雷、接地系统，电视、电话系统和对讲防盗系统。二、其它详见工程图纸《电气设计说明》三、9#楼给电气工程建模流程1、新建工程a)打开软件，新建工程，注意工程保存路径，软件默认保存路径为:lubansoftlubanAz2008userdataFor_CAD2006电气安装教材，建议保存在非系统区。b)选择用户模版，第一次做工程选择安装用户模版注意：用户模版可以保存下列信息：上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com1.定义好的构件属性2.新增加入图库的构件图形3.安装材质规格表中增加的新的管材4.构件颜色管理中定义好的构件颜色5.计算规则设置中更改的计算规则6.构件计算项目设置中设置的内容7.风阀长度设置中更改的信息8.套好的清单和定额（在新建工程不改变清单定额库的前提下）以后再做工程时可以调用之前做好的模板。a)工程概况的定义，会在报表输出中体现出工程基本信息b)模式选择：清单或定额模式，注意选择好不同地区的清单和定额。1、楼层设置a)从图纸中，我们可以了解到该工程位于上海市浦东新区，共12层。其中2~11层为标准层。b)从该项目低压系统图中，我们可以看到公灯自切箱MG0的MG0-3和MG0-4回路分别指向1-6层公共照明和7-顶层公共照明，因此鲁班考虑到两段标准层不一致，因此设定2-6层为一个标准层，7-11为一个标准层。c)定义机房层为单独一层。注意：a)、在楼层设置中，标准层中间的逗号要在英文状态下输入，我们只需要进行楼层名称和相应层搞的定义即可。黄颜色区域不准许进行更改，基础层，室外设计地坪标高和自然地坪标高可以不予考虑。b)、工程楼层设置，可以在建模过程灵活的进行修改，但是必须保证各楼层的连贯性和cad图形文件对应正确。c)、标准层的楼层遇到特殊情况，需要分开设置时，可利用软件的楼层复制命令进行复制，之后进行局部修改。CAD图纸调入：软件支持CAD整体调入和带基点复制方法进行调入。两种方法对工程总量没有差别。利用带基点复制方法分层，可以帮我们快速准确找到每层的图纸，其次有利于我们分层计算和查看工程量，最重要分层后通过整体三维显示可以真实直观再现三维效果；1.CAD图纸整体调入：a)用下拉菜单的cad转化的“cad文件调入”上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com命令调入，找到CAD图纸的路径打开，根据命令行提示，指定插入点，在绘图区域单击左键任意指定插入点，图纸导入成功。如下图所示：（注意：保证所调入的CAD图纸在关闭状态下）2.带基点复制方法调入：a)先打开CAD图纸，左键框选需要计算和导入软件的楼层平面图纸，单击右键选择“带基点复制”如下图所示，指定一个每个楼层都有的基点（如轴网的交点、柱角点等），切换到鲁班安装算量界面，在绘图区域单击右键“粘贴”，指定相同的插入点（如坐标原点：0,0,0）即可上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com注意：如果很多工程图都放在一个cad文件里面，通过第一种方法“cad文件调入”后的图纸需要进行图纸分层。分层步骤：首先观察图纸，找到每层图纸共有轴线的交点，轴线没有连接的通过画直线将轴线连接，把这个交点作为我们“带基点复制”时指定的基点和“粘贴”时的插入点；框选某层的图纸，单击右键选择“带基点复制”指定基点（轴线的交点），切换鲁班算量对应的楼层，单击右键“粘贴”，指定插入点为“0,0,0”，即可，每一层均是这样。（注：0,0,0中间的逗号必须在英文输入状态下进行输入）。如果工程比较大，并且很多工程又都在一个CAD文件中，我们可以把图纸直接调入到软件中的0层，在0层一次性转化所有电气安装构件，以减少分层批量块转化所需要的时间。注意的是每个构件根据层高的差别，在进行转化时只能定义相同的构件楼层相对标高，那么按上述方法分层调入图纸时，进行构件高度的批量更改。（一般只需更改灯具的安装高度即可）2、电气专业构件属性定义a)从图纸《电气设计说明》中，我们了解到主要设备的基本属性及管线和电缆，桥架的规格。可以对所有电气构件进行属性定义，在后面的布置构件过程中，仍可对构件属性定义进行补充。为了快速定义构件属性，我们可以把CAD图纸中的材料表调入某层，利用CTRL+C（复制），CTRL+V（粘贴）的快捷方法进行定义。或者把材料表的蓝图放在电脑的旁边进行定义。如下图所示：上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com电气专业构件属性定义时的注意点：1.开关，插座：定义好构件的名称，注意定义构件的安装高度。软件是根据构件的安装高度和管线安装高度的差值自动计算垂直管线的工程量。2配电箱柜：定义构件的名称及安装高度。注意定义好构件的宽度，高度和厚度，软件根据这些参数自动计算管线进箱体预留工程量。上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com3．管线：定义导管导线的前提是把相对应的导线和导管定义完整，因为导管和导线所套的定额不同，因此软件在导管导线选项中按其属性统计工程量，保证构件的名称和属性一定要完全相同。导线的根数是在导管导线中定义的。如果在进行弱电工程量计算时，一般只计算管子的工程量。那么我们只需要在导管导线中把导管定义好即可。弱电的导线定义时，首先在安装材质规格表中定义好导线的类型，再进行导线的定义4.桥架：定义桥架时，直接修改其属性中桥架的宽度和高度，再进行系统重命名即可。上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com5.零星构件中的电缆够槽：定义好其属性，可以用变通的方法用电缆沟槽的体积代替电缆沟槽挖土方的工程量。所有安装构件可直接套取相应的清单和定额。上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com构件定义时，如软件自带的导管，导线和线槽不能满足工程的需求，只需在安装材质规格表中进行类型的增加。如图所示：1、系统编号管理a)根据电气专业低压系统图和工程的实际需要，电气专业一般分为3个级别：A级别：低压柜出线B级别：电表箱，双电源切换箱出线C级别：用户配电箱出线注意点：详细说明定义系统编号的作用，和工程量没有直接影响，只是为了对量方便，所以视情况而定是否要定义详细的系统编号，推荐系统编号定义不要过长上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com6、转化设备洁具设备的转化，利用“转化设备”命令，对给排水工程的结局设备进行转化。注意：a)设备的插入点，为水平管道与设备的连接点。b)设备的安装高度和后面布置的水平管的楼层相对标高，决定软件自动生成的连接短立管的长度。如下图所示：第三章给排水工程软件建模与手工计算的区别软件：画好即算好；手工至少分三步：a/比例尺量取，b/手工标注，c/手工分类统计第四章习题上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼 项目基础数据专家http://www.hnluban.com上海鲁班软件（集团）有限公司河南分部0371-662152016302637313073737253金水路100号绿城书店3楼
