鲁班安装帮助说明— cad入门操作(v15.1.0) 7页

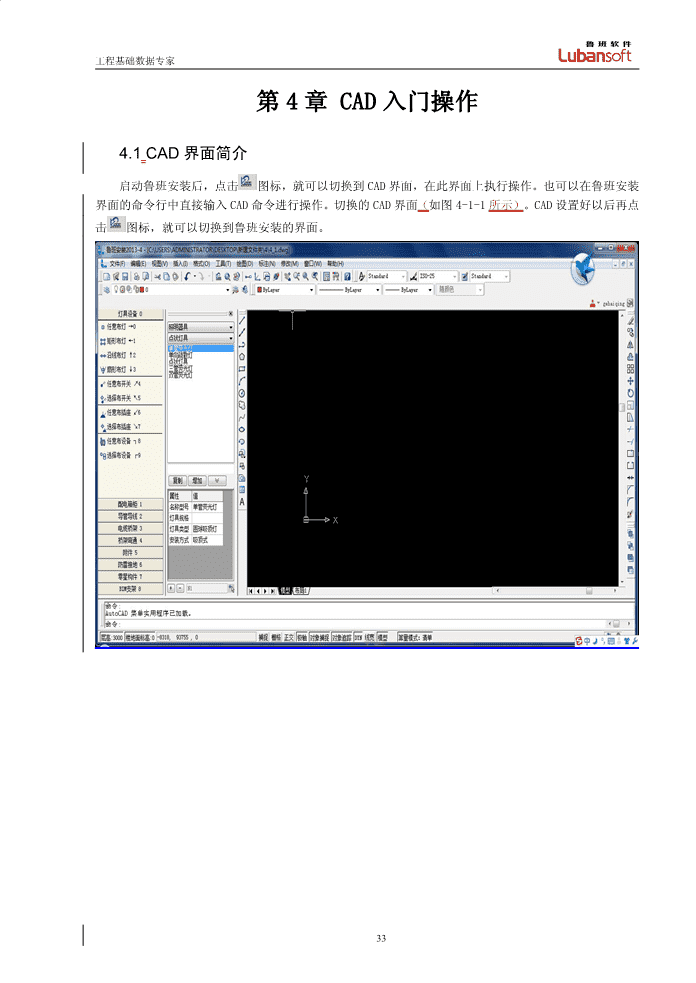

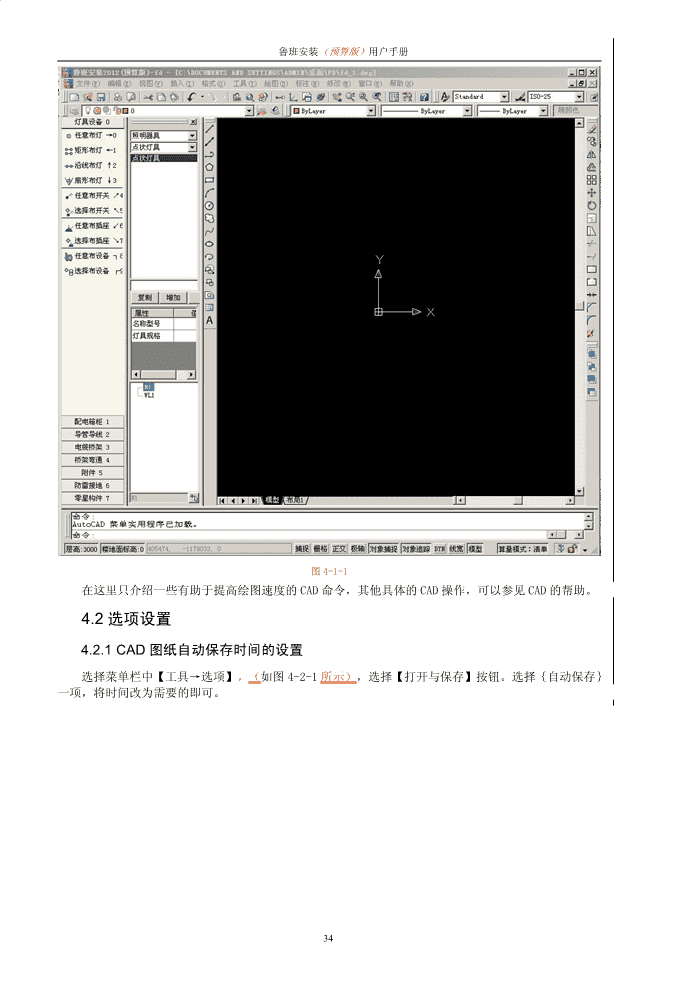

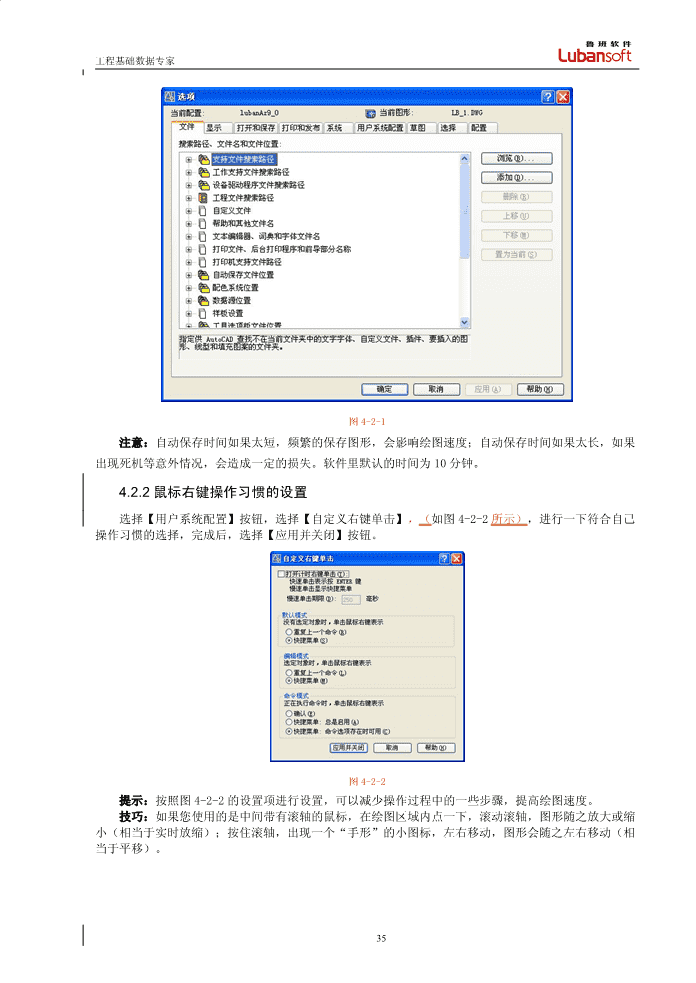

工程基础数据专家第4章CAD入门操作4.1CAD界面简介启动鲁班安装后，点击图标，就可以切换到CAD界面，在此界面上执行操作。也可以在鲁班安装界面的命令行中直接输入CAD命令进行操作。切换的CAD界面（如图4-1-1所示）。CAD设置好以后再点击图标，就可以切换到鲁班安装的界面。33 鲁班安装（预算版）用户手册图4-1-1在这里只介绍一些有助于提高绘图速度的CAD命令，其他具体的CAD操作，可以参见CAD的帮助。4.2选项设置4.2.1CAD图纸自动保存时间的设置选择菜单栏中【工具→选项】，（如图4-2-1所示），选择【打开与保存】按钮。选择｛自动保存｝一项，将时间改为需要的即可。34 工程基础数据专家图4-2-1注意：自动保存时间如果太短，频繁的保存图形，会影响绘图速度；自动保存时间如果太长，如果出现死机等意外情况，会造成一定的损失。软件里默认的时间为10分钟。4.2.2鼠标右键操作习惯的设置选择【用户系统配置】按钮，选择【自定义右键单击】，（如图4-2-2所示），进行一下符合自己操作习惯的选择，完成后，选择【应用并关闭】按钮。图4-2-2提示：按照图4-2-2的设置项进行设置，可以减少操作过程中的一些步骤，提高绘图速度。技巧：如果您使用的是中间带有滚轴的鼠标，在绘图区域内点一下，滚动滚轴，图形随之放大或缩小（相当于实时放缩）；按住滚轴，出现一个“手形”的小图标，左右移动，图形会随之左右移动（相当于平移）。35 鲁班安装（预算版）用户手册4.3实体捕捉对象捕捉将指定点限制在现有对象的确切位置上，例如中点或交点。使用对象捕捉可以迅速定位对象上的精确位置，而不必知道坐标或绘制构造线，是输出精确图形的一个必要手段，也是提高绘图速度的一个途径。4.3.1捕捉方式的设置选择【工具→草图设置】，如图4-3-1。根据经验，工程图绘制过程中，最常用的是交点与垂点，选择这两点，选择【确定】。图4-3-14.3.2临时捕捉方式的设置绘图过程中，会遇到一些临时的如圆心点、中点的捕捉，可以使用如下方法：按住Ctrl键，单击右键，会弹出捕捉点的快捷对话框，可以根据您的需要对要捕捉的点进行设置，如图4-3-1。如您要捕捉圆心，用鼠标左键点击下图4-3-2中的“圆心（C）”即可。图4-3-24.4图层（Layer）图层相当于图纸绘图中使用的重叠的图纸。它们是AutoCAD中的主要组织工具，可以使用它们按功能编组信息以及执行线型、颜色和其他标准。通过图层控制，显示或隐藏对象的数量，可以降低图形视觉上的复杂程度并提高显示性能。也可以锁定图层，以防止意外选定和修改该图层上的对象。36 工程基础数据专家新图层建立：选择【格式→图层】，如图4-4-1。图4-4-14.5基础绘图方法4.5.1直线（LINE）命令行可以输入简写字母“L”1．选择菜单【绘图→直线】2．指定起点，可以使用定点设备，如捕捉中心点，交点等也可在命令行上输入坐标。3．指定端点以完成第一条线段。4．要在使用LINE命令时撤消前面绘制的线段，请输入u或者从工具栏上选择“撤消”。5．指定其他所有线段的端点。6．按ENTER键结束或按c键闭合一系列线段。提示：绘制直线主要是为了确定辅助点，或与线变管、线变管线有关，且经常与4.3.2临时捕捉方式的设置一起使用。4.5.2多段线（PLINE）命令行可以输入简写字母“PL”多段线是作为单个对象创建的相互连接的序列线段。可以创建直线段、弧线段或两者的组合线段。4.5.2.1绘制由直线段组成的多段线的步骤1．选择菜单【绘图→多段线】。2．指定多段线的起点。3．指定第一条多段线线段的端点。4．根据需要继续指定线段端点。5．按ENTER键结束，或者输入c闭合多段线。4.5.2.2绘制直线和圆弧组合多段线的步骤1．选择菜单【绘图→多段线】。2．指定多段线线段的起点。3．指定多段线线段的端点。在命令行上输入A（圆弧）切换到“圆弧”模式。输入“s”，指定圆弧上的某一点，再指定圆弧的端点。输入L（直线）返回到“直线”模式。1．根据需要指定其他多段线线段。2．按ENTER键结束或按c键闭合多段线。37 鲁班安装（预算版）用户手册4.5.3圆（CIRCLE）命令行可以输入简写字母“C”1．选择菜单【绘图→圆】，“圆心、半径”或“圆心、直径”。2．指定圆心。3．指定半径或直径。提示：绘制圆主要目的确定辅助点（如弧线段的管线、水管等需要定位时）4.5.4圆弧（ARC）命令行可以输入简写字母“A”1．选择菜单【绘图→圆】,选择“起点、端点、半径”。2．指定起点。3．指定端点。4．输入圆弧半径提示：工程中，一般都是以这种方式生成圆弧。圆弧主要用在“线变管线”等功能中。4.6图形基本编辑方法4.6.1复制（COPY）命令行可以输入简写字母“CO”或“CP”1．选择菜单【修改→复制】。2．选择要复制的对象。3．需要复制多个对象，输入m（多个），回车确认。4．指定基点。5．指定位移的第二点。6．指定下一个位移点。继续插入副本，或按ENTER键结束命令。4.6.2镜像（MIRROR）命令行可以输入简写字母“MI”1．选择菜单【修改→镜像】。2．选择要创建镜像的对象。3．指定镜像直线的第一点。4．指定第二点。5．按ENTER键保留原始对象，或者按y将其删除。4.6.3移动（MOVE）命令行可以输入简写字母“M”1．选择菜单【修改→移动】。2．选择要移动的对象。3．指定移动基点。4．指定第二点，即位移点。4.6.4缩放（SCALE）命令行可以输入简写字母“SC”1．选择菜单【修改→缩放】。2．选择要缩放的对象。3．指定基点。4．输入比例因子。提示：有的DWG电子文档中图形的比例并不是1：1，因此需要调整一下图形的比例。4.6.5偏移（OFFSET）命令行可以输入简写字母“O”38 工程基础数据专家1．选择菜单【修改→偏移】。2．输入偏移距离。3．选择要偏移的对象。4．指定要放置新对象的一侧上的一点。5．选择另一个要偏移的对象，或按ENTER键结束命令4.6.6修剪（TRIM）命令行可以输入简写字母“TR”1．选择菜单【修改→修剪】。2．选择作为剪切边的对象（一般为线段）。3．选择要修剪的对象。提示：修剪命令多用于绘制管线、线变管等有关。4.6.7延伸（EXTEND）命令行可以输入简写字母“EX”1．选择菜单【修改→延伸】。2．选择作为边界边的对象。3．选择要延伸的对象。提示：使用此命令，能保证要延伸的对象按原来的方向进行延伸。4.6.8分解（EXPLODE）命令行可以输入简写字母“X”1．选择菜单【修改→分解】。2．选择要分解的对象。提示：此命令经常在“电子文档转化”，“描图”过程中使用，用以分解图中的块。以上简单的介绍了一下CAD的一部分命令，这部分的命令灵活运用，对您在以后的工程建模过程中，提高您的操作速度有很大帮助，希望您能仔细体会，加以琢磨。39
