消防、空调安装施工方案(2012鲁班奖) 79页

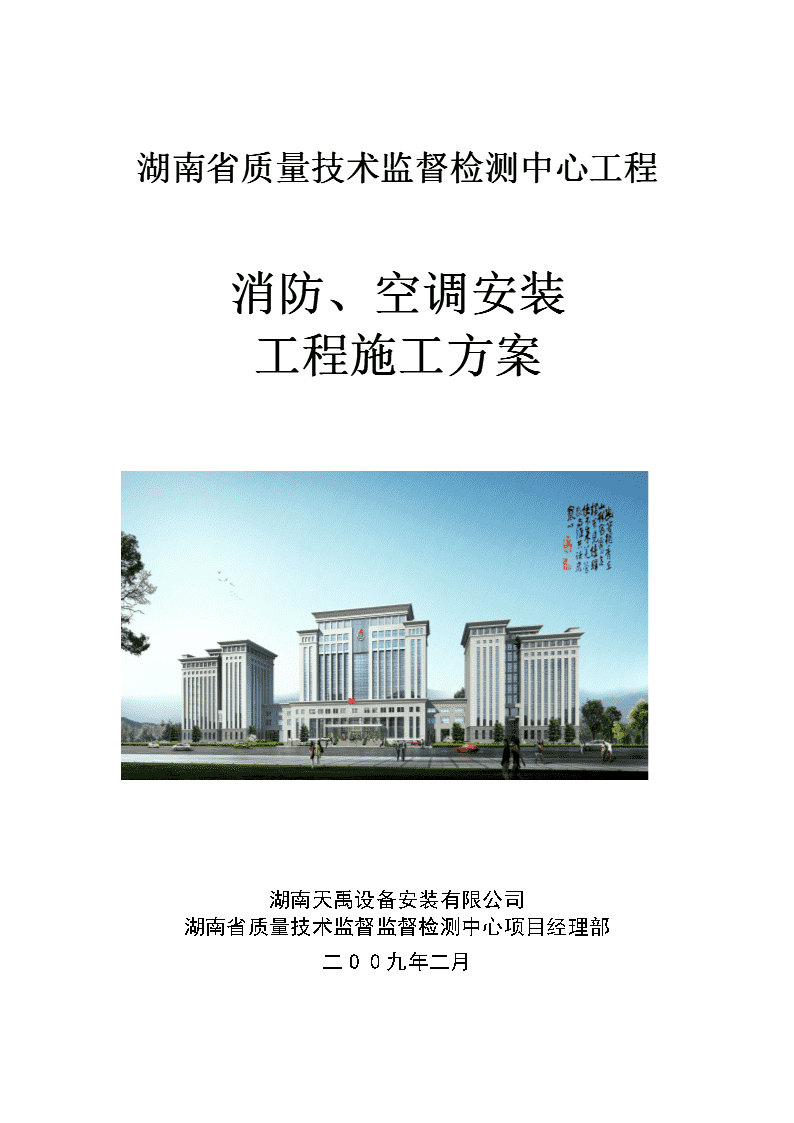

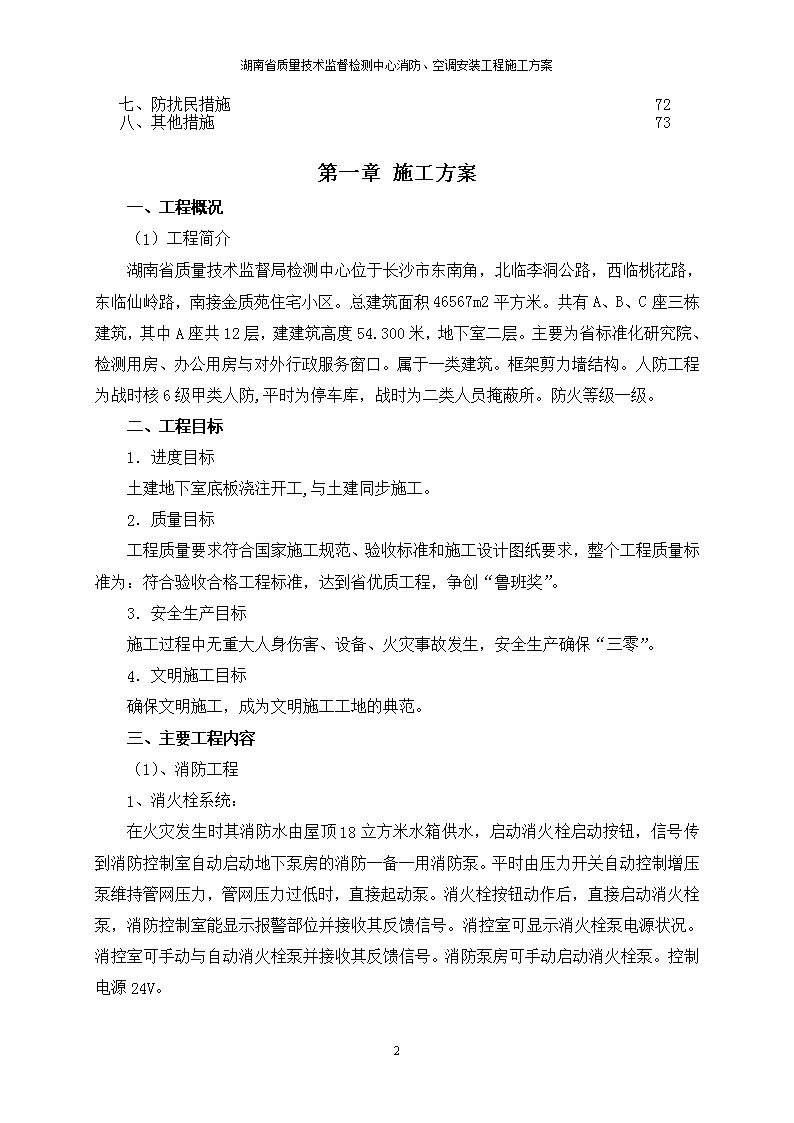

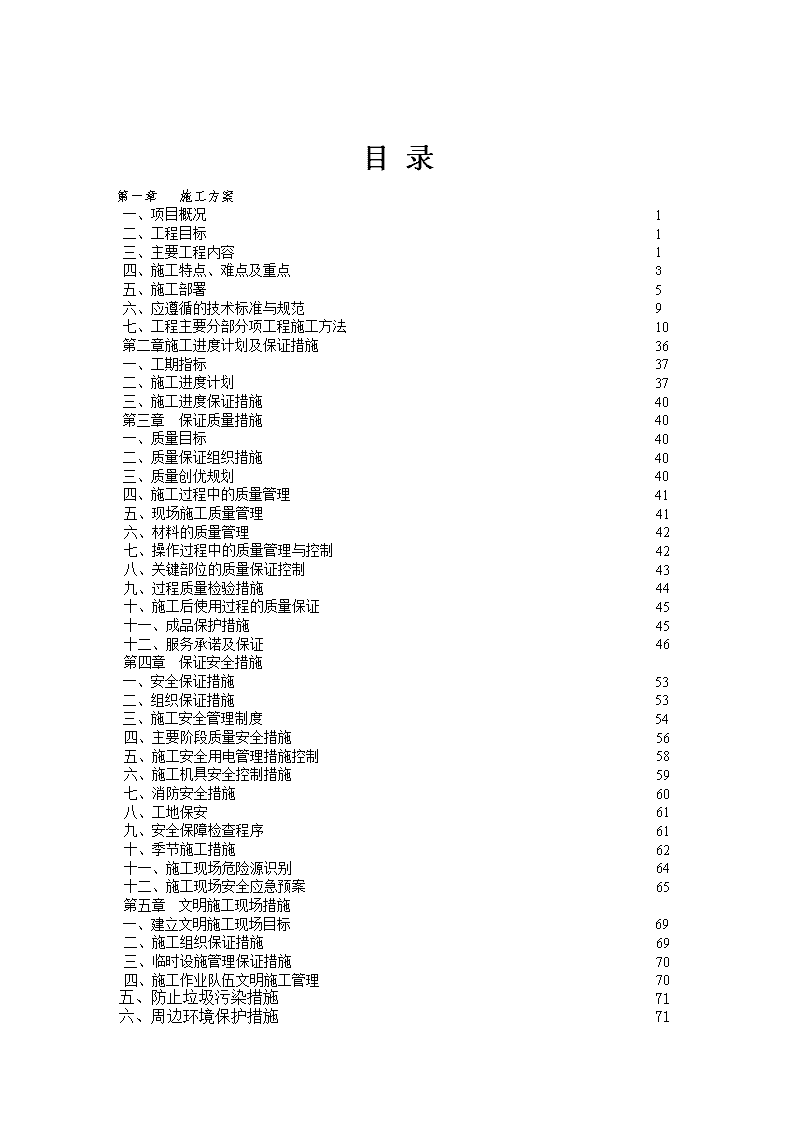

湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案湖南省质量技术监督检测中心工程消防、空调安装工程施工方案湖南天禹设备安装有限公司湖南省质量技术监督监督检测中心项目经理部二O0九年二月1湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案1 湖南省质量技术监督检测中心消防、空调安装工程施工方案1湖南省质量技术监督检测中心消防、空调安装工程施工方案目录第一章施工方案一、项目概况1二、工程目标1三、主要工程内容1四、施工特点、难点及重点3五、施工部署5六、应遵循的技术标准与规范9七、工程主要分部分项工程施工方法10第二章施工进度计划及保证措施36一、工期指标37二、施工进度计划37三、施工进度保证措施40第三章保证质量措施40一、质量目标40二、质量保证组织措施40三、质量创优规划40四、施工过程中的质量管理41五、现场施工质量管理41六、材料的质量管理42七、操作过程中的质量管理与控制42八、关键部位的质量保证控制43九、过程质量检验措施44十、施工后使用过程的质量保证45十一、成品保护措施45十二、服务承诺及保证46第四章保证安全措施一、安全保证措施53二、组织保证措施53三、施工安全管理制度54四、主要阶段质量安全措施56五、施工安全用电管理措施控制58六、施工机具安全控制措施59七、消防安全措施60八、工地保安61九、安全保障检查程序61十、季节施工措施62十一、施工现场危险源识别64十二、施工现场安全应急预案65第五章文明施工现场措施一、建立文明施工现场目标69二、施工组织保证措施69三、临时设施管理保证措施70四、施工作业队伍文明施工管理70五、防止垃圾污染措施71六、周边环境保护措施7177 湖南省质量技术监督检测中心消防、空调安装工程施工方案七、防扰民措施72八、其他措施7377湖南省质量技术监督检测中心消防、空调安装工程施工方案77湖南省质量技术监督检测中心消防、空调安装工程施工方案第一章施工方案一、工程概况（1）工程简介湖南省质量技术监督局检测中心位于长沙市东南角，北临李洞公路，西临桃花路，东临仙岭路，南接金质苑住宅小区。总建筑面积46567m2平方米。共有A、B、C座三栋建筑，其中A座共12层，建建筑高度54.300米，地下室二层。主要为省标准化研究院、检测用房、办公用房与对外行政服务窗口。属于一类建筑。框架剪力墙结构。人防工程为战时核6级甲类人防,平时为停车库，战时为二类人员掩蔽所。防火等级一级。二、工程目标1．进度目标土建地下室底板浇注开工,与土建同步施工。2．质量目标工程质量要求符合国家施工规范、验收标准和施工设计图纸要求，整个工程质量标准为：符合验收合格工程标准，达到省优质工程，争创“鲁班奖”。3．安全生产目标施工过程中无重大人身伤害、设备、火灾事故发生，安全生产确保“三零”。4．文明施工目标确保文明施工，成为文明施工工地的典范。三、主要工程内容（1）、消防工程1、消火栓系统：在火灾发生时其消防水由屋顶18立方米水箱供水，启动消火栓启动按钮，信号传到消防控制室自动启动地下泵房的消防一备一用消防泵。平时由压力开关自动控制增压泵维持管网压力，管网压力过低时，直接起动泵。消火栓按钮动作后，直接启动消火栓泵，消防控制室能显示报警部位并接收其反馈信号。消控室可显示消火栓泵电源状况。消控室可手动与自动消火栓泵并接收其反馈信号。消防泵房可手动启动消火栓泵。控制电源24V。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案2、自动喷淋系统：发生火灾时，喷头玻璃球爆炸，喷水引起水流指示器动作将信号自动传送到消控室中心，自动或手动启动地下室一用一备的喷淋水泵，通过湿式报警阀或雨淋阀传送到各个灭火点，增大喷头压力以达到先期灭火。3、火灾自动报警系统，联动控制系统：在控制中心设置一台集中报警控制器，及联动控制柜，组成消防联动控制系统，对各栋楼进行火灾监控及消防事故广播。火灾报警后，消防控制室应根据火灾情况控制相关层的正压送风阀及排风阀、电动防火阀、并启动相应加压送风机、排烟风机、排烟阀280度熔断关闭，防火阀70度熔断关闭，阀、风机的动作信号要反馈至消防控制室。在消控室，对消火栓泵、自动喷洒泵、加压送风机、排烟风机，即可通过现场模块进行自动控制也可在联动控制台上通过硬线手动控制，并接收其反馈信号。4、气体灭火系统77 湖南省质量技术监督检测中心消防、空调安装工程施工方案气体灭火系统的控制，要求同时具有自动控制、手动控制和应急操作三种控制方式。采用集中控制方式，设可燃气体报警及控制。自动控制：每个保护区内均设置烟感探测器及温感探测器。发生火灾时，当烟感探测器报警，设在该保护区域内的警铃将动作，警铃挂墙明装，中心距地2.4米；而当烟、温探测器均报警后，设在该保护区内、外的锋鸣器及闪灯动作，锋鸣器及闪灯安装在门框上，中心距地2.4米，明装。在经过30s延时后，在延时时间内应能自动关闭防火门、阀、窗，停止相关的空调系统；)控制盘将启动气体在钢瓶组上释放阀的电磁启动器和对应保护区域选择阀，使气体沿管道和喷头输送至对应的保护区域灭火。一旦气体释放后，设在管道上的压力开关将药剂已经释放的信号送至控制盘(消控室火灾报警系统)。而保护区域内、外的锋鸣器及闪灯，在灭火期间将一直工作，警告所有人员不得进入保护区域，直到确认火灾已经扑灭。当气体灭火系统的控制盘启动所有的警铃、锋鸣器及闪灯后，在系统处于延时阶段，若发现系统误动作，或确有火灾但仅使用手提式灭火器和其它移动灭火设备即可扑灭时，可按下设在保护区域门外的紧急停止开关，可使系统暂时停止释放药剂。如需继续开启气体灭火系统，则只需松开紧急停止开关即可。紧急停止开关底边距地1.5米。在保护区域的每一个出入口的内、外侧，均设置一个锋鸣器及闪灯，而警铃则设在每个出入口的内侧。在保护区域的主要出入口外侧，设置一个紧急停止和电气式手动启动器，系统的手/自动转换开关则每一个保护区域只设一个。手动控制：是通过电气方式的手动控制。手拉启动器拉动后，系统将不经过延时而被直接启动，释放气体。待灭火后，打开排风电动阀门及排风机进行排气。气体灭火控制器电源由消防控制室引来。消防控制室应能够接收到系统的一级报警，二级报警、手/自动、故障、喷气五种信号。（2）空调工程本工程为A、B、C座共3栋，预留4000m2的空调负荷，制冷机房及热水机房及空调水泵房设在地下一层，冷却塔和膨胀水箱设在主楼屋顶。空调冷热源：本工程采用集中式制冷、吊顶式空气处理机加新风系统的中央空调系统。空调设计冷负荷4489kw。热负荷为3380kw。空调风管采用酚醛复合风管。系统冷冻水补水来至自来水。冷冻水管≤50mm时，采用镀锌钢管；＞50mm时，采用无缝钢管，管径≤50mm时,采用丝扣连接；所有冷凝水管采用镀锌钢管；室外及设备层空调水管采用0.5mm厚铝板保护层。试压：各种承压管道系统和设备应做水压试验，非承压管道应做灌水检漏试验，阀门安装前应进行强度和严密性试验，阀门的工作压力为1.6Mpa，严密性试验压力为公称压力的1.15倍，试验压力在试验时间内应保持不变。管道安装完工后，在保温前应进行水压试验，空调系统试验压力按1.6Mpa执行，要求在5min内压降不超过20kpa为合格，经试压合格后，应对系统进行反复冲洗，直至排放水中不夹带泥沙、铁屑等杂质，且水色不浑浊时方为合格，在进行冲洗之前，应先除去过滤器的滤网，待冲洗工作结束后再行装上，管路系统冲洗时，水流需从所有热交换设备旁通流过，冷凝水管应做排水试验，确保排水通畅，无倒坡。油漆：钢管及设备，在表面除锈后，刷防锈底漆两遍，不保温保冷风管、水管及设备，在表面除锈后，刷防锈底漆和色漆各两遍，各种风管、水管在完成了油漆工序与保冷、保温作业后，应每相隔一定距离，标上不同颜色的文字标记、色环、流向、系统编号，便于以后检验与保养。节能措施：空气调节冷、热水系统设计：a、采用闭式循环水系统；b、采用两管制水系统；c、风机盘管、空调器，都应配风机三速手动调速开关和节能型中央空调控制器。d、采暖空调风、水管道保温材质厚度符合《公共建筑节能设计标准》第5.3.28-5.3.29条的规定。所有机械通风设备都作消声处理，排风机外加隔声箱，进、出口风管上设消声器，有效地控制机械设备空气动力噪声对环境的污染。消防电气系统火灾自动报警系统：工程为一类防火建筑。火灾自动报警系统的保护等级按一级设置。消防控制室设在大楼一层77 湖南省质量技术监督检测中心消防、空调安装工程施工方案。所有消防用电设备均采用双路电源供电并在末端设自动切换装置。消防控制室设备还要求设置蓄电池作为备用电源。四、施工特点、难点及重点1、施工专业多、质量要求高：该项目为湖南省质量监督检测中心消防、空调安装工程，室内设施完善，基础装备先进，安装工程的分部分项工程质量必须达到合格工程标准，施工中各专业必须协同动作，为该工程的质量目标作出贡献。2、工作量大、任务集中：该工程分部分项工程、各专业任务相对集中，交叉作业时间大，施工中应注意各工种间的协调、配合，科学布置施工，做到紧张而不乱，密集而有序。3、施工工期：施工中应根据施工进度计划，调配好人力、物力、运输、后勤、保证、制订切实可行的保工期措施，力争提前完成该项任务，确保检测、验收一次通过。4、综合性强、配合协调要求高消防电气系统、消防给水系统、通风空调系统、防排烟系统等安装工程基本上同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，对各专业、各系统协调工作要求相当高，协调工作量十分大，各方须互相配合协作，方可确保工程顺利实施。5、工程难点多专业、多工种在同一空间位置布管和布线，通风与空调系统、消防系统等各分部分项工序施工难度大，要花相当多精力与心血保证各专业工程的管线布置合理、有序、整齐。系统的技术要求高，竣工资料和文件严格按照科学技术档案案卷构成的要求执行。产品保护，由于工程规模大、面积宽，各施工单位人员素质高低不同，要各施工单位的管理人员共同努力，花大力气教育和管理好全体现场施工人员，做好产品保护。6、工程重点认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。强化施工质量意识，消除常见工程“质量通病”，严格把好每一施工工序关，实事求是地对工程质量负责。重视各专业、各系统样板段（间）制度的执行，保证工程的实施按计划推进，并确保各关键工期的实现。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案竣工文件、资料的收集、整理工作必须与工程施工同步进行；确保竣工资料的真实与完整。充分理解和吃透设计图纸、技术文件、技术要求，详细摸清工作量。根据工作量及工期要求，科学、合理地安排进度计划，并制订有针对性的技术措施、施工工艺及施工方法。运用现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的监督、管理、控制手段，加强宏观调控力度，实行动态管理。注意对特殊工序及关键部位施工工艺的控制及施工技术交底。7、施工现场条件经对施工现场进行踏勘，建设单位已将施工临时用水、临时用电已输送至施工场地，场地三通一平已具备，施工现场满足施工条件。五、施工部署1、施工准备湖南省质量技术监督检测中心消防、空调安装工程具有规模大、面积大、工程量大、配合多等特点。为此，我们将根据工程的实际情况和工程技术要求，围绕工程的难点和特点，合理选择施工方法，运用网络计划技术，实施动态的施工管理，确保工程施工目标的实现。2、根据工程的进展情况组织劳动力进场。项目经理部组织好施工人员熟悉施工图纸和国家有关施工规范，准备好有关国家标准图集，认真做好图纸会审工作。电气施工员、暖通施工员、管道施工员、设备施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关键、特殊的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。3、专业技术交底均采用三级制，即项目部技术负责人→施工员→施工组长。交底内容按系统交底，包括施工图纸、技术资料、工艺流程、技术关键部位、质量标准、施工程序、进度要求、安全措施、新工艺、新设备、新技术以及施工现场情况等。技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行详细的讲述与交底，工长接受后，应反复详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。4、落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案5、材料机具员根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。6、施工管理体制的设置原则7、为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工程采用项目法施工的管理体制。8、根据本工程规模、技术复杂程度等因素建立管理组织。形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。9、采用项目管理体制的同时，经济合同手段辅助部分行政手段，明确各方面责、权、利。10、项目法施工在本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产等要素，精心施工，大力推广先进施工技术，在创质量优良的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9001标准和公司质量保证管理体系文件，达到创优质高效的目标。项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务，其下设技术质安组、经营决策组及材料设备组。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。11、组建项目经理部12、本工程拟实行项目法施工管理，项目经理由本企业取得相应资质的员工担任，由项目经理选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。13、项目管理层由项目经理、项目副经理、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。14、项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划。15、77 湖南省质量技术监督检测中心消防、空调安装工程施工方案进度计划包括：施工总进度计划，分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。16、经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划，资金使用计划，利润计划等。17、作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。18、为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式。要求签发人和执行人签字，项目经理层作为执行的监督者。施工任务书的工作内容完成后由签发人封闭并签字，如未能封闭必须找出原因并对执行人进行处罚。19、项目经理部组织机构图项目经理部所有管理人员、作业人员均从公司所属职工进行择优组建项目经理部组织机构如下图所示项目经理项目副经理项目技术负责人财务劳资科材料设备科科技术质安科综合办公室生产经营科科施工班组20、主要部门人员职责21、项目经理：认真贯彻国家、上级以及公司的有关规章制度；组织编制施工组织设计，制订安全生产和保证质量措施并组织实施；科学组织和管理进入项目工地的人、财、物资源，做好人力、物力和机械设备的调配与供应，及时解决施工中出现的问题；根据工程施工计划，组织编制近期施工进度计划。22、项目副经理：认真执行项目经理的任务，对项目经理负责，对工程施工中的人、财、技术、设备、质量、设备、决策、进度进行全面控制；负责与其他施工单位的协调和联系。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案23、项目技术负责人：对工程中出现的技术问题进行审核、检查、确定。对工程施工中的技术问题的正确性、合理性负责；对工程的施工质量、进度进行监督。组织相关专业进行图纸会审，并进行技术交底，对各项专业的技术问题进行全面管理和实施。对各分项工程的施工质量和进度进行监督。监督检查施工中各项记录是否符合规范要求，对可能出现的问题及时采取解决措施。24、专业施工人员：对施工现场的人员、材料计划调度，组织支持生产班组的施工交接工作，并做好记录。根据施工进度情况合理安排人、机、材，同时对施工现场的质量安全文明进行监督、检查。25、现场安全员：全面负责项目安全工作，负责项目施工工地安全检查，每日对公司的工地进行安全巡视，发现安全问题及时提出并责令施工队整改，解决施工中不安全因素，制止违章作业；有权责令施工人员做好施工安全措施，多次责令未能实施的，有权向安全组长及经理反应处理方案，任何人不听从安全员的安全要求而发生事故的，责任由当事人负责，安全员未能履行责任，令工程出现安全事故的，安全员负主要责任；安全员要定期开展对本部门职工安全教育，定期向安全小组长汇报工作。26、预算员：对工程的预结算负责，配合工程施工进度及时提供进度款申请依据。27、材料员：按施工计划，做好料具准备，保证工程使用需要。做好料具发放的登记工作，并建立经常检查制度。凡工程中一次性使用的材料，应按定耗计划发给。建立物资进、出审批制度，严格掌握小型用具的购置，严格控制工程日用品的消耗。健全保管制度，设立物资进出帐薄，做到定期盘点，帐物相符。28、与总包单位的配合29、技术配合：充分理解设计意图，对施工图进行自审，及时参加图纸会审，编制有关施工方案并报审；邀请总包对安装技术资料的管理进行指导；接受其检查监督。30、进度配合：在规定的时间对其他施工单位的进度计划进行消化，在消化的基础上提出我们对其进度安排，提供作业面的需求以及消防电气系统、消防给水系统、防排烟系统、通风与空调系统工程的进度计划。消防与通风空调安装工程的进度计划以不影响土建为原则，必须确保总控目标；按时参加并接受总包对安装进度情况检查，将检查结果与初期计划进行对比，并对结果进行分析，制订相应的纠偏措施上报总包并遵照实施。在系统工程调试阶段，我们将成立专职的交工工作小组，积极配合总包进行工程竣工验收工作。31、77 湖南省质量技术监督检测中心消防、空调安装工程施工方案质量配合：我们就安装工程的施工质量对总包负责，总包就整个工程的质量对业主负责。在施工过程中我们将定期向监理报送有关质量报表等资料，以便监理随时掌握消防、通风与空调工程的施工状态；接受监理对消防与通风空调工程施工质量的监督检查，对检查发现的问题及时整改，保证施工质量时刻处于受控状态。32、安全生产：进场接受安全教育，在总包监督下做好对安装职工的三级安全教育；接受总包对工程特殊部位的交底；遵守总包各项有关安全生产管理规定；按时上报安全生产报表、资料；正确使用总包提供的各种安全设施；按照总包要求配置安装施工相应的安全设施（包括防火设施）；接受总包的检查监督。33、文明施工：遵守总包关于文明施工的管理规定，严禁野蛮施工；采取有效措施减少扰民现象，加强环境保护；按规划要求设置半成品加工车间和材料堆场；在总包指导下进行CI形象管理；作好工序产品和最终产品的保护，做好对他人产品的保护。34、与现场监理的配合在施工过程中，我们严格遵守现场"八个不得"的管理规定（即：设计图纸不经交底和会审不得施工；消防与通风空调安装人员资质不经监理单位审查不得进场施工；施工组织设计或方案未经监理审批不得用于施工；施工人员未经施工技术交底不得从事施工；材料设备及构配件未报验审签不得在工程中使用；上道工序质量未经监理工程师认可不得进行下道工序；每月定期向现场监理工程师提交进度计划表及实物完成工程量，否则不得索取工程款项；未经总监理工程师认可不得进行工程竣工验收）。我们将积极参与现场监理的联席会，讨论解决施工过程中出现的各种矛盾及问题，理顺每一阶段的关系；从施工角度及以往的施工经验来为业主当一个好的参谋，实现业主以最少的投入产生最好的效果；并在施工中为业主着想，满足业主提出的各种合理的要求；完全接受现场监理对消防与通风空调安装工程的合理化建议及其指导，从而建立起融洽的关系。35、与其他专业的配合室内的管线比较多，除了防排烟系统风管及设备安装、消防给水管道安装、火灾自动报警系统保护管预埋及管内穿线等，施工时要与其他专业密切配合，制定施工配合计划。管线施工时，要先安装下层管线、再安装上层的管线；先安装大的管道、然后再安装小的管道，减小互相影响的现象，避免出现返工情况。六、应遵循的技术标准与规范工程安装过程中应严格遵循相关技术标准及规范。主要技术标准及规范有：《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）77 湖南省质量技术监督检测中心消防、空调安装工程施工方案《建筑防雷设计规范》GB50057-94（2000年版）《民用建筑隔声设计规范》GBJ118-1988《民用建筑热工设计规范》GB50176-1993《公共建筑节能设计标准》GB50189-2005《通风与空调工程施工质量验收规范》GB50243-2002《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《机械设备工程施工及验收规范》JBJ71-90《建筑设备施工安装图集》91SB1-1、91SBB6-1《建筑工程施工质量验收统一标准》GB50300-2001《建筑节能工程施工质量验收规范》GB50411-2007《建筑电气工程施工质量验收规范》GB50303-2002《火灾自动报警系统施工及验收规范》GB50166-2005《火灾自动报警系统设计规范》GB50116-98中华人民共和国国家标准《气体灭火系统设计规范》GB50370-2005中华人民共和国公安部行业标准《热气溶胶灭火装置》GA499.1-2004《水喷雾灭火系统设计规范》GB50219-95《气体灭火系统施工及验收规范》GB50263-97《自动喷水灭火系统施工及验收规范》GB50261-97《施工现场临时用电安全技术规程》JGJ46-2005《建筑物防雷装置检测技术规范》GB21431-2008《机械设备安装工程施工及验收通用规范》GB50231-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-98《工程建设标准强制性条文》（房屋建筑部分）《建设工程文件归档整理规范》GB/T50328-2002七、工程主要分部分项工程施工方法7.1.1阀门安装阀门的安装流程:核对型号规格→检查质量、外观→强度试验→严密性试验→阀门安装77 湖南省质量技术监督检测中心消防、空调安装工程施工方案1）阀门型号、规格、耐压强度和严密性试验结果，符合设计要求和施工规范规定。安装位置、进出口方向正确，与管道连接牢固、紧密，启闭灵活，朝向合理，表面洁净。法兰或螺纹连接的阀门应在关闭状态下安装。2）阀门安装前，应作外观检查和耐压强度试验。外观检查阀门规格，阀门零件上是否有污物、锈层，阀杆是否歪斜，螺纹有无损坏，转动时是否有卡住现象，能否严密关闭，启闭是否灵活。还要核对型号，根据介质流向确定其安装方向。3）耐压强度试验应从每批数量中抽查10%，且不少于一个，如有漏裂不合格的应再抽查20%，仍有不合格的则逐个做强度和严密性试验，对于安装在主干管上起切断作用的闭路阀口，应逐个做强度和严密性试验。4）强度试验压力为公称压力的1.5倍，严密性试验压力应为阀门出厂规定之压力。检验是否泄漏，并做好阀门试验记录。5）阀门安装的位置除施工图注明尺寸外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。6）水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装，不得朝下安装。7）阀门法兰盘与钢管法兰盘平行，一般误差应小于2mm，法兰螺栓应对称上紧，严格按招标文件中技术规范的要求选择适合介质参数的垫片置于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。8）大型阀门吊装时，应将绳索栓在阀体上，不准将绳索系在阀杆、手轮上。安装阀门时注意介质的流向，截止阀及止回阀不允许反装。阀体上标示箭头，应与介质流动方向一致。9）螺纹式阀门，要保持螺纹完整，加入填料后螺纹应有3扣的预留量，紧靠阀门的出口端装有活接，以便拆修。10）螺纹式法兰连接的阀门，必须在关闭情况下进行安装，同时根据介质流向确定阀门安装方向。11）所有的阀门在安装完毕后，均用明显的标示牌标示出阀门的开闭情况。7.1.2消防给水系统7.1.2.1室内消火栓系统管道施工工艺7.1.2.1.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，放线、测量尺寸、绘制草图、预制加工。发现图纸问题，及时与设计人员办理洽商手续。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.1.2.1.2选材：本工程消火栓系统管道选用热镀锌钢管，均采用沟槽连接，均应使用有生产资质的厂家生产的标准沟槽管件连接。外观检查管件表面应无裂纹、缩孔、折叠和重皮；管材内外表面的镀锌层不得有脱落和腐蚀现象。法兰密封面应完整光洁，不得有刺及径向沟槽。螺纹法兰的螺纹应完整、无损伤。阀门的规格、型号符合消防设计要求，配件齐全，动作灵活，表面光洁，起闭灵活，有出厂合格证。消火栓的规格、型号符合消防设计要求，外形良好，内外防腐面漆涂刷严密。阀门在安装前，应做强度和严密度试验。试验应在每批数量中抽查10%，且不少于一个。对安装在主干管上起切断作用的阀门，在安装前应各个做强度和严密性试验。阀门的强度试验压力为公称压力的15倍。严密性试验压力为公称压力的1.1倍。试验压力在试验时间内保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的安装位置及阀杆手轮方向正确，连接牢固，启闭灵活无渗漏，常开或常闭的控制阀门应有开启或关闭位置标志和锁定措施。7.1.2.1.3管道连接的技术要求7.1.2.1.3.1法兰连接:管段与管段或管道与法兰阀门连接时，按照设计要求和工作压力选用标准法兰盘。管道的法兰连接处，法兰垂直于管子中心线，法兰的衬垫不得突入管内，连接法兰的螺栓，螺杆突出螺母长度不得大于螺杆直径的1/2。管道丝扣连接时，加工应规整、无缺丝，镀锌钢管和管件的镀锌层无破损，丝扣外露部分应进行防腐处理。7.1.2.1.3.2沟槽连接:消防干管采用沟槽连接时，每根配管长度不宜超过6m，直管段可把几连接在一起，使用捣链安装，但不宜过长，也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。沟槽连接时，首先检查管端，检查开槽的外部必须无刻痕或滚轮印记，保证管道的防漏密封；检查橡胶密封圈是否损伤，确定适合所要的使用，颜色代码、确定垫圈凸缘不外伸管端。将管对接在一起，在接口位置橡胶密封圈外侧安放卡箍，在槽之间对准垫圈中心，垫圈部分不应延伸到任何一个槽中，卡箍凸边卡进沟槽拧紧螺母使橡胶圈封圈不起皱，达到防漏止水的效果。然后一个螺母和螺栓松紧动外壳，插入剩下的螺栓，保证螺栓头进入外壳的凹凸中。轮流上紧螺母，应先紧最不利点，然后依次对称紧固。使外壳斜面相接触。完全上紧后，保证一个刚性的结合。沟槽件螺栓的规格应符合规定。管件口应安装在易拆装的位置。7.1.2.1.4管道的安装管道安装按照先地下、后地上，先干管、后支管的原则进行。7.1.3.1.4.177 湖南省质量技术监督检测中心消防、空调安装工程施工方案安装准备：认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准及规范，为安装工作做好准备。7.1.2.1.4.2预制加工：按设计图纸画出管路分路、管径、变径、预留管口、阀门及其它附件位置等的施工草图，在实际安装位置作好标记，按分段量出管道实际尺寸，按此进行预制加工。7.1.2.1.4.3干管安装：安装时一般从总进入口开始操作。安装前清扫管膛，安装后找直找正，复核甩口的位置、方向及变径无误。7.1.2.1.4.4立管安装：管井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装后吊直找正，用卡件固定。支管的甩口应加好临时丝堵。支管的位置标高应符合设计要求及施工验收的规范。立管底部的支架要牢固，防止立管下坠，消火栓管道安装要横平竖直，坡度要符合消防设计及施工验收规范规定。7.1.2.1.4.5管道支、吊架制作安装根据现场管道布置情况及周围结构情况，在管道密集处设置型钢吊架、型钢托架或落地式支、托架，普通管道采用吊杆加抱箍形式，立管采用立管卡安装。钢管管道支架间距不得大于表所列数据公称直径mm253240507080100125150200支架间距m3.544.55666.57.08.09.57.1.3.1.4.6立管卡安装：在立管位置中心的墙面上画好卡位印记，其高度要求为：层高4m及以下安装一个管卡，同一房间管卡标高应一致，按印记剔直径60mm左右、深度不少于80mm的洞，清掉洞内杂物，用水泥砂浆填入洞深的一半，将管卡尾端插入洞内卡牢找正。混凝土现浇墙可用膨胀螺栓固定。临近阀门及其它大件的管道安装辅助支架。立管安装底部应有防坠支架。7.1.2.1.5消火栓箱及支管安装7.1.2.1.5.1消防栓安装时应与墙面相垂地，栓口朝外，便于水带连续操作。安装在便于取用位置，外观醒目。箱体安装端正，无歪斜翘曲现象，箱门开启灵活，箱门关闭后与四周框面平齐，间隙均匀平直，最大间隙不超过2.5mm，支管以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，然后接支管安装栓阀，栓阀侧装在箱内时应在箱门开启的一侧，箱门应开启灵活。支管应有0.003mm坡度，坡向立管。栓阀中心距地1.10m，距栓箱后面为100mm，距侧面为140mm77 湖南省质量技术监督检测中心消防、空调安装工程施工方案。消火栓箱体安装在轻质隔墙上时应有加固措施。7.1.2.1.5.2消火栓箱配件安装：消防水龙带应折好放在挂架或卷实，盘紧放在箱内，消防水枪要紧放在箱体内侧。水龙带和水枪快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈。使用卡箍时，在里侧加一道铅丝，设有电控按钮时，应注意与电气专业配合施工。系统采用SG24/65型单栓带消防软管卷盘消火栓箱，内配SN65型室内消火栓一个，Ф19型直流水枪一支，25m衬胶水带一根，消防按钮一个，另配Ф19×25消防软管卷盘一套，消火栓箱尺寸为1000×700×240，暗装留洞尺寸1250×730×240洞底距地650，水枪充实水柱不小于10m，裙房部分有个别采用不锈钢落地式消防柜，为保证消火栓栓口出水压力不超过0.5Mpa，地下层至五层消火栓采用减压稳压消火栓。7.1.2.1.6消防水泵的安装水泵的规格、型号应符合设计要求，水泵采用自灌式吸水，水泵基础按设计图施工；水泵配管安装应在水泵定位找平正、稳固后进行，水泵设备不得承受管道的重量。安装顺序为止回阀。阀门依次与水泵紧牢，与水泵相连配管的一片法兰先于阀门法兰紧牢，用线坠找直找正，量出配管尺寸，配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。7.1.2.1.7套管安装：管道穿墙体应做套管，穿地下室外墙或水池在有防水要求时应预埋刚性防水套管。套管一般大出管道外径两号，套管间隙填密封膏或沥青麻丝。管道穿墙套管两端应与装饰面齐，不得冒出装饰面。管道穿楼板套管下端与楼板齐，上端高出装饰后地面30mm，在卫生间要高出地面50mm，并用密封膏堵实。套管在安装前应做好防腐。7.1.2.2自动喷水灭火系统的施工艺7.1.2.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，放线、测量尺寸、绘制草图、预制加工。发现图纸问题，及时与设计人员办理洽商手续。喷淋管道使用内外热镀锌钢管，管径DN25～100丝接，管子套丝，按管径尺寸分次套丝，管径DN25～50一般套2-3次，DN70～100套3-4次，外露丝扣去掉麻头，擦净铅油，做防腐处理。管径大于DN100使用沟槽连接，详细做法见上述消火栓系统管道安装中沟槽连接做法。7.1.3.2.2主管安装采用卡件固定，吊架用元钢——DN25～40采用￠8；DN50～65采用￠10；DN80～100采用￠12；DN150～200采用￠16。支架用角钢——DN25～50采用L40×40×4；DN65～100采用50×50×5；DN150采用60×60×77 湖南省质量技术监督检测中心消防、空调安装工程施工方案6；管道支吊架与喷头这间距离不宜小于300mm，与末端喷头之间距离不宜大于750mm。管道支架或吊架之间距离公称直径mm253240507080100125150200支架间距m3.544.55666.57.08.09.5配水支管上每一支管段，相邻喷头管段吊架不少于一个。喷头间距小于1.8m时，可隔断设置。公称直径≤50mm时，末端至少设一个防晃支架，变向需增设。7.1.3.2.3水流指示器、阀门附件的安装：水流指示器适用于直径为50-150mm的管道上安装，按每一楼层的防火分区设置，在每一层楼的水平配水干管的始端或某区域的分支干管始端，水流指示器信号阀规格、型号应符合设计要求，水流指示器安装应在管道试压和冲洗合格后进行，竖直安装在水平管道上侧，倾斜度不宜过大，水流指示器前后应保持有5倍安装管径长度的直管段，浆片动作方向与水流方向一致，不与管壁内发生磨擦，当水流经过，浆片动作触点接通、活动灵敏。水流指示器的报警信号应在消防控制室集中火灾报警控制器上有显示，调试应编码，确定各楼层部位码址、码号。7.1.3.2.4报警阀组安装：报警阀组的控制阀安装在水源一侧，报警阀的安装方向应使水流由水源向灭火管道方向流动，应使报警阀前管道顺利充满水、安装位置在便于操作的明显位置，报警阀安装距离距地面高度为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m，报警阀组的控制阀门包括过滤器、延时器、压力开关、水力警铃、放水试验阀、压力表等组件，应注意组装正确，组件完好。报警水流道路上的过滤器安装在延时器前，且便于排渣操作位置，水力警铃应安装在值班室附近外墙上，压力开关安装在通往水力警铃的管道上竖直安装，过滤器安装在延时器前面且便于操作位置，水源控制阀安装应便于操作，有明显的启闭标志和开启锁定措施。延时器安装后不许有杂物以防堵塞，压力表朝外以便于观察，报警阀组进口压力分别为0.14Mpa、0.7Mpa、1.2Mpa及系统相应以60、80、170L/min流量连续放水时，均应发出报警信号，报警阀无须手动复位即能依次报警，报警阀组应与消防控制室联动、编码、有明显信号指示。7.1.3.2.5洒水喷头安装：地下车库宽度大于1.2m77 湖南省质量技术监督检测中心消防、空调安装工程施工方案的通风管道下面增设一排下垂型闭式喷头；在地下车库设计闭式自动喷水-泡沫联用系统。安装时应注意和遵循图纸要求和规范规定，喷头安装应在系统试压冲洗合格进行，对喷头不得任意拆装、改动和涂抹喷雾油漆或仿瓷类涂层。安装时采用专用扳手，严禁利用喷头的框架拧紧。直立型喷头向上安装，下垂型喷头向下安装，边墙型喷头按箭头方向安装，装饰吊顶型喷头安装，装饰盘应与吊顶平整，喷头安装后，表面要清洁，无损伤，成排纵横平行，无倾斜、美观齐整，完后试水，逐层逐间逐个观察检查，察看有无渗漏。7.1.4消防给水系统试压：管网安装完毕后，应对其进行强度试验、严密性试验和冲洗，强度试验和严密性试验要在用后进行。压力应位于系统或试验部分的最低点。试压用的压力表不少于两只，精度不低于1.5级，量程应为试验压力值的1.5-2倍，水压试验时环境温度不低于5℃，低于5℃时采取防冻措施。给管网注水时应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无渗漏和无变形，且压力降不应大于0.05Mpa为合格。水压严密性试验应在水压强度试验和管网冲洗合格后进行。消火栓管道与自动喷水管道试验压力为1.6Mpa，稳压24h，应无渗漏。7.1.5消防给水系统冲洗：管网在交付使用前要将管道冲洗干净。管网冲洗时泄水点应与排水管道或排水沟接好，防止对建筑物造成水害。排水管截面积不小于被冲洗管道截面60%，冲洗水流速度不小于1.5m/s的流速进行管路冲洗，管网冲洗应连续进行，直至泄水点水与入水口的水色和透明度基本一致，方可结束，冲洗时水流方向应与灭火时水流方向一致，冲洗结束后，应将管网内的水排净。7.1.6防腐、油漆保温：在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物，涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象；消火栓管刷樟丹二道，红色调和漆二道；管道支架除锈后刷樟丹二道，灰色调和漆二道；屋面消防管采用离心玻璃棉保温，保温厚度为30mm，外包玻璃布防水，消防给水直线管段每隔50m设一个不锈钢波纹管，消防管穿越伸缝处设不锈钢波纹管。7.1.7防腐及油漆：在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物，涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。消火栓管刷红色调和漆二道，自动喷水管刷红色黄环调和漆二道.镀锌钢管镀锌层表面被破坏处及外露丝口部分刷两道银粉防锈漆。进行保温后，外壳再刷防火漆二道，给水管外刷兰色环，管道支架除锈后刷樟丹二道，灰色调和漆二道。7.2火灾自动报警系统7.2.177 湖南省质量技术监督检测中心消防、空调安装工程施工方案本工程采用集中报警系统设备包括：集中火灾自动报警及联动控制柜一台，内含火灾报警控制器(联动型)一台，多线控制盘一台，消防广播设备与多线制一台，消防电话总机一台，均设在消防控制室内。消防控制设备安装于一层消防控制中心。在地下室、走道、前室等处设置感烟、感温探测器。另外，还设置手动报警按钮、消火栓按钮、报警阀压力开关、水流指示器等或自动装置作为报警或联动信号。系统报警采用全总线，消防泵、喷淋泵、防排烟风机、正压风机等重要设备采用多线联动。设置火灾应急广播系统和消防电话系统。当消控室接到二个及以上感烟或感温探测器的自动报警信号或水流指示器、压力开关的动作信号或手动、电话等的报警并经确认后，均可认为火灾已发生。火灾确认后，联动相应的消防设备。7.2.2系统布线：本工程采用总线制，报警信号总线、电源线自消防中心引出竖向穿管敷设至各层接线箱，任一点断线不应影响系统报警。横向穿镀锌钢管在楼板内暗埋或在吊顶内暗敷。导线之间连接采用上锡焊接，导线脱出芯线要求不小于8mm，焊锡处外径要比导线外皮略粗，并在导线焊接处半凉时将导线外皮直径同粗或略粗的塑料套管套在焊接处，套管两端要各套入导线外皮30mm左右，并用电工胶布将管固定在导线上。导线与设备端子的连接要求脱出的芯线约为15mm，脱出的多股芯线要绞合在一起，要将绞合后的芯线按端子紧固螺钉的方向至少绕一圈，拧紧紧固螺钉。屏蔽电缆之间连接时还要注意将屏蔽层的铜网在断线处的前后一定要接通在屏蔽层的传输距离内不允许出现断点，要求屏蔽层与设备外壳相接；穿线时应注意不同系统、不同电压、不同电流类别的线路不应穿于同一根管内，不同防火分区的线路不应穿入同一根管内，另外探测器的传输线路应选择不同颜色的绝缘导线穿管，绝缘导线或电缆的总截面积不应超过管内截面积的40%，布线使用的非金属管材，采用阻燃（非燃性）材料制成。7.2.3接口模块安装：本工程火灾报警接口模块分输入、控制、反馈模块，各模块就近在相关设备附近挂墙安装，距地不小于2m或安装在顶板上。安装时其外壳应固定牢固，接线时应注意输入模块回路输入端与回路输出端不得接错，回答端不得接入有源信号。控制模块应有24V电源提供工作电源。7.2.4探测器安装7.2.4.1定位：火灾探测器的安装位置应根据设计要求确定，距墙壁、梁边的水平距离不应小于0.5m，探测器周围0.5m内，不应有遮挡物，探测器与照明灯具的水平净距不应小于0.2m，探测器距不突出的扬声器净距不应小于0.1m。7.2.4.2底座安装及接线：底座在无吊顶的位置直接用螺钉固定在明装线盒上，在有吊顶的部位应配合吊顶安装固定在吊顶上，然后根据探测器的接线要求进行接线。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案探测器的接线，实质上就是探测器底座在安装时，先将预留在盒内的导线剥去绝缘层，露出线芯10-15mm，剥线时注意不要碰掉编号套管，将剥好的线芯顺时针连接在与探测器底座的各级相对应的接线端子上，接线完毕用万用表检查两条总线之间有无短路现象。从接线箱、线槽等处引到探测器底座盒、控制设备盒的线路均应加金属软管保护。7.2.4.3探测器安装：探测器的安装位置、方向和接线方式直接影响到整个火灾自动报警系统的质量和效能。在即将调试前方可将探测器安装在底座上，器材安装前应妥善保管，要有防尘、防潮、防腐蚀措施。安装后，探测器的确认灯，应面向便于人员观察的主要入口方向。在顶板上安装时，要注意纵横能成排对称，内部接线要紧密，固定要牢固美观，同时应考虑各种管线、风口、灯具等综合因素来确定探测器的安装位置，可适当对探测器的设计的位置作必要的移位，但需要保证不超出探测器的保护范围且与照明灯具水平净距不应小于0.2m。与各种自动喷水灭火喷头净距不应小于0.3m，至墙壁、梁边的水平距离不应小于0.5m，其周围0.5m内，不应有遮挡物，至空调送风口边的水平距离不应小于1.5m；探测器应水平安装，但必须倾斜安装时，倾斜角不应大于45℃，感温探测器的安装间距不应超过10m，感烟探测器间距不应超过15m。探测器属于精密电子仪器部件，在安装施工的交叉作业中，一定要保护好探测器不被损坏，安装时应作好地址编码登记，以便与竣工图及系统调试时与控制器上的显示相对应。火灾探测器的安装位置应根据设计要求确定，距墙壁、梁边的水平距离不应小于0.5m，探测器周围0.5m内，不应有遮挡物，探测器与照明灯具的水平净距不应小于0.2m，探测器距不突出的扬声器净距不应小于0.1m。7.2.5手动报警按钮安装：手动报警按钮安装在安全出口，安全楼梯口附近墙上，距地1.5m暗装，其安装方法与探测器安装方法基本相同。7.2.6接线箱安装：接线箱全部安装在弱电竖井内，可采用金属膨胀螺栓将箱体固定在竖井墙壁上，对线时采用对线耳机，两人分别在线路两端逐根核对导线编号，并进行绝缘摇测，再压接，压接应先接从中心引来的干线（总线），后压接各层报警及联动的总线。将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧；左侧为控制中心引来的干线，右侧为火灾探测器及其设备的控制线路，在压接线前应再次摇测绝缘值。7.2.7报警控制设备的安装：报警控制设备应安装在型钢基础底座上，可采用[8-[10号槽钢，安装前77 湖南省质量技术监督检测中心消防、空调安装工程施工方案应先将槽钢调直除锈，并刷好防锈漆，根据设计要求安装在基础地面上。固定在混凝土基础台上时，应配合土建打地面抹灰时，将地脚螺栓按实际柜孔间距尺寸，找准位置埋好。安装时用水平尺、拉线找好平直程序后再用螺栓固定牢，并将地线连接好。型钢的底座制作尺寸应与报警控制设备相等控制设备固定好后，应进行内部清扫，柜内不应有杂物，同时应检查机械活动是否灵活，然后与设备厂家配合联接柜内的报警及联动总线，要求各回路的干线均应对号联接，线路要求简洁整齐。连接柜（盘）内的各回路的控制干线均应对号入座，同时入有明显标志及绝缘保护的220V电源线及各柜（盘）内的蓄电池装好。有的产品要求探测器每根导线的回路电阻不大于50Ω，所以联线的长度取决于线路，线径较大，距离可较远，安装后可用0-1MΩ的有效万用表进行检测，若＞50Ω，应加大线径，直至符合要求为止。7.2.8火灾应急广播系统、声光装置：在消防控制室设置火灾应急广播（与音响广播合用）机柜，机组采用定压式输出，火灾应急广播按防火分区分路，每个防火分区一路；当发生火灾时，消防控制室值班人员可根据火灾发生的区域，自动或手动进行火灾广播强制转换，及时指挥、疏导人员撤离火灾现场，每个防火分区设置声光报警器。火灾事故广播的扬声器设置在走道和大厅等公共场所，每个扬声器的额定功率不应小于3W，并且应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m；走道内最后一个扬声器至走道末端的距离不应大于12.5m。火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。火灾应急广播的扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。起火时，启动起火的防火分区及其周边的防火分区内的火灾应急广播、声光报警器并应采取分时播放控制：先鸣警报8-16s，间隔2-3s后播放应急广播20-40s，再间隔2-3s依次循环进行直至疏散结束；根据需要，可在疏散期间手动停止，消防广播喇叭吸顶安装或距地2.4m壁挂安装；首层着火时，启动首层、二层及地下各层火灾应急广播、声光报警装置；地下层着火时时，启动首层及地下各层火灾应急广播、声光报警装置；二层以上着火时，启动本层及相邻上、下层火灾应急广播、声光报警装置。7.2.9消防直通对讲电话系统：在消防控制室内设置消防直通对讲电话总机，专用对讲电话分机底距地1.4m，在消防控制室内设置直接报警的外线电话。7.2.10电梯监视控制系统：在消防控制室设置电梯监控盘，能显示各部电梯运行状态、正常、故障、开门、关门等及所处层位显示；火灾发生时，根据火灾情况及区域，由消防控制室电梯监控盘发出指令，指挥电梯按消防程序运行，对全部或任意一台电梯进行对讲，说明改变运行程序的原因，除消防电梯保持运行外，其余电梯均强制返回一层并开门，火灾指令开关采用钥匙型开关，由消防控制室负责火灾时的电梯控制。7.2.1177 湖南省质量技术监督检测中心消防、空调安装工程施工方案电源及接地：所有消防用电设备均采用双路电源供电并在末端设自动切换装置，消防控制室设备还要求设置蓄电池作为备用电源；消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线，引下线采用BV-1×35mm2PC40，要求其综合接地电阻<1Ω。7.2.12系统调试7.2.12.1为了保证火灾报警与联动控制系统能安全可靠地投入运行，性能达到设计的技术要求，在系统安装施工过程中，要进行一系列的调整试验工作。调整试验的主要内容包括线路测试，火灾报警与自动灭火设备的单体功能试验，系统的接地测试和报警系统与消防设备联动控制的开通调试。7.2.12.2线路测试：外部检查:按图纸检查各配线情况,首先是强电、弱电线是否到位，是否存在不同性质线缆共管现象；其次是各种火警设备接线是否正确，接线排列是否合理，接线端子处的标牌编号是否齐全，工作接地和保护接地是否接线正确。7.2.12.3线路校验：先将被校验回路中的各个部件装置与设备接线端子打开进行查对，可采用数字式多路查线仪检查。检查探测回路线是否短路或开路，采用兆欧表测试回路绝缘电阻。7.2.12.4单体调试：探测器的检查可采用专用的火灾探测器检查并对其灵敏度进行定量试验，也可采用报警控制器进行检测首先让报警控制器接出一个回路开通，接上探测器底座，然后利用报警控制器自检、报警等功能对探测器进行单体试验。报警控制器试验在报警控制器单机开通前，首先不接报警点，使机器空载运行，确定控制器是否在运输过程中损坏。开机后将所带上的探测点进行编码，并在平面图上作详细记录，对与控制器未能建立正常通信状态的探测点要逐个检查，如果是管线问题则在排除线路故障后再开机测试，如果是探测器有问题则更换探测器。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案对报警控制器要作如下功能检查：火灾报警自检功能，消音、复位功能，电源自动转换及备用电源的自动充电功能等。火灾探测器的现场检测可采用专用检测仪器对探测器逐个检测。对于感烟探测器可采用烟枪进行测试，加烟后30s以内火灾确认灯亮，表示探测器工作，对于感温探测器可采用温枪进行测试，温源升温后10s内探测器确认灯亮，表示探测器工作正常，否则不正常。联动控制系统开通前，首先对线路作仔细检查，查看导线上的标注是否与施工图上标注吻合，检查接线端子的压线是否与接线端子表的规定一致，排除线路故障。对所需联动的设备要在现场做模拟联动试验，确定联动设备单机运行是否正常。在此项工作未结束前，不能打开联动控制器电源，以免因外设备故障损坏联动控制中心设备。所有联动设备现场模拟试验均无问题后，再从消防控制中心对各设备进行手动或自动操作系统联调，调试完毕，将调试记录接线端子表整理齐全完善。7.2.12.5整体调试开通：单体调试开通运行正常后，按系统调试程序进行系统功能检查，对各项分系统分别进行调试开通。7.2.13消防系统联合调试施工工艺7.2.13.1火灾自动报警系统报警系统采用集中报警系统，调试前应按设计施工图检查报警烟感、温感、按钮、警铃、功能模块的布置是否符合设计要求，并逐路逐个测试线路是否畅通和正确，确认无误后可按编址顺序对系统逐个进行调试。对烟感、温感可用模拟烟、温信号，对按钮，控制模块可以手动信号。烟感、温感系统应模拟有讯号到消防控制中心显示。经测试符合设计要求后，应抽取若干烟、温感应器，用烟直接感应以测试其灵敏度，以及消防中心能否准确显示及动作；温感用热量直接感应，讯号在消防中心能否准确显示及动作，试验时用温度计测其温度是否高于68℃。所有信号均应准确反应在报警控制主机面板上，并将调试报警情况通过打印机打印窗口打印，再检查调试情况提交调试报告。消防控制中心联动报警主机，主备电源自动切换正常，主机各项功能符合设计及消防施工验收规范要求，对于现场自动报警设备逐一进行通电试验，模拟报警试验；联动控制模块逐一模拟手动通电试验，模拟控制模块以后末端联动设备的启停信号的反馈情况正常、及时。所有联动控制模块功能实验合格后，进行终端设备的单点启动实验，即：有关消防联动设备的电源控制柜全部转换到自动状态（消防风机、消防泵、喷洒泵等），消防中心主机发出单点启动命令后，相应的联动设备应能启动，并且设备启动后消防中心主机应能接到设备的启动状态信号。然后进行其他设备（照明强切、各种风阀、预作用电磁阀、电梯迫降）的启动试验。7.2.13.2防排烟和正压送风系统7.2.1377 湖南省质量技术监督检测中心消防、空调安装工程施工方案.2.1本工程地下室为汽车库和设备用房，防排烟系统等与平时通风系统兼容使用，调试时首先启动风机连续运行30min，检查各风口、防火阀、止回阀、消声器等配套设备在风机运行时的工作状况，负压段的风管不应存在变形现象，并提交单机运行报告。在进行消防状态调试时，应根据各防烟分区的划分，逐个对系统进行消防排烟状态试运行，可选择防烟分区内任一温感器进行模拟火灾试验，信号经主机确认后延时30s报警，本区内排烟风机应及时启动到消防排烟状态(如设双速风机，则应从低速转到高速运行)，同时新风机开启送风，排烟防火阀打开，防烟防火阀关闭。每一排烟系统应连续模拟信号试验3次，符合设计要求则可提交调试报告。7.2.13.2.2本工程在防烟和电梯前室均设有正压送风系统，防烟梯间送风口为常开一般百叶送风口，电梯前室送风口为常闭电动送风口，调试时应对加压风机运行30min，检查风机运行风量、风压、温升、噪音等无异常情况则认为合格。前室送风口应逐个进行通电试验，每个风口应能即时开启，反馈信号和开启信号应能从报警主机上准确反映其所在位置。加压风机应在报警主机确认火灾信号后经控制模块开启到消防工作状态，并同时打开相关层百叶送风口，其反馈信号于报警主机上显示为合格。7.2.13.3应急照明、事故照明、出口指示灯、电源切换：在模拟火灾区内，当正常动力照明电源切断时，应急照明和出口指示灯应发光以供临时照明及疏散人员之用。7.2.13.4电梯调试：模拟火灾发生，当客梯迫降至首层时应切断电源，消防梯应正常运行。7.2.13.5防火卷帘系统:由于防火分区的要求，防火卷帘于两个防火分区之间安装，根据消防规范的要求，火灾发生时应能及时关闭所在防火分区的防火卷帘，以阻止火势蔓延到其他防火分区，因此防火卷帘应升降有序，符合消防规范要求。调试时应逐个进行模拟火灾信号试验，当烟感器动作后，卷帘应自动降落到1．5～2m高度处停止降落，温感器动作后卷帘即自动降落到底部，并将反馈信号于报警主机上显示出来。防火卷帘降落除应有自动控制功能外，还必须具备现场按钮手动功能、停电拉链降落功能、消防中心控制降落功能等。7.2.13.6消防水系统该系统包括消防栓系统和自动喷淋系统，施工完成并通水进行水压检验，合格后即可进行调试。7.2.13.6.1消防栓系统管网7.2.13.6.1.1每台消防栓水泵在试运转前应先转动泵的联轴器数转，观察其阀门的开闭是否正常，并核实其流量、扬程、工作压力等是否符合设计要求，同时检查水泵安装及连管是否按照图纸进行施工，检查无误后手动转动水泵确认无卡死现象，然后关闭出水阀并将进水阀门完全开启，完成以上操作后检查电源供电情况是否正常，然后点动开停消防水泵2—77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3次，检查其叶轮旋转方向是否正确，确认后正式启动消防水泵，运转正常后缓缓打开出水阀门逐步向系统内注水(调试前应将系统消防栓及喷淋排水阀关闭)，观察水泵出水处压力表的压力变化情况，并测试其启动电流和运行电压、电流等是否符合设计要求。每台消防泵应连续运行30min，检查电机温度是否过高，以冬季不超过5O℃，夏季不超过70℃为正常，且每台水泵应手动启动运行合格后再进行自动信号启动，最后选择以备用电源切换时水泵应能在90s内投入正常运行。7.2.13.6.1.2安全阀：消栓泵正常动转后，对安全阀进行调试：当管网内水压力>1.65MPa时应开启，当水压卸至1.60MPa时应无泄漏现象7.2.13.6.1.3天面消栓阀：装有帆布带水枪，当消栓泵处于正常运转水压达1.0MPa时，水枪射出水柱高度应在15m以上；6.2.13.6.1.4消栓箱：每个消栓箱的破玻按钮应做模拟试验，按压时发出启动讯号开泵，根据消防控制中心显示器显示的情况，确认后警铃应发出报警信号，同时可在泵房及消防控制中心手动开、停泵；7.2.13.6.1.5联动试验：手动调节正常后，应抽若干个消栓箱做联动试验，通过手动和联动的各项调试，检验其能否达到设计规范及使用要求，且试验过程中应做好各项调试记录。7.2.13.6.2自动喷淋系统7.2.13.6.2.1水源测试：应保证水池至泵入口的给水管内已被冲洗干净，并核实消防水池的容积满足设计要求，检查贮水池的水位高度及消防贮水量，以及消防水泵接合器的数量和供水压力是否在技术控制范围内；7.2.13.6.2.2消喷水泵：试运转程序同消防栓水泵，但注意其调试顺序为从主泵到备用泵；7.2.13.6.2.3安全阀：通过水泵将水压调高至1.6MPa，检查安全阀是否开启排水，若正常则停泵，然后将管网内的水逐渐卸压至工作压力1.0MPa，检查安全阀是否关闭且无泄漏现象。7.2.13.6.2.4管网稳压装置：模拟设计自动启动条件，调试压力的方法是将管网内的水在试水点缓慢排水至水压0.55MPa为止，这时稳压泵应立即启动补水至0.65MPa时停止，试验数次使其处在工作状态。7.2.13.6.2.5湿式报警阀：当试水装置放水时，报警阀应及时动作，延时不超过90s后水力警铃应发出报警信号(如在层间喷淋末端试排水时层间的水流指示器应输出报警电信号)，压力开关及时动作接通电路，并启动喷淋水泵投入消防运行。7.2.13.6.2.6排水装置：打开排水装置中的排水阀，按系统最大设计流量进行排水试验，此时消防稳压泵压力降低，启动稳压补充，达到稳定工作压力时自动停机。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.2.13.6.2.7联动试验：每层设有水流指示装置的均应进行试验，其方法是以每层喷淋末端试水装置处放水，排水量相当于1个喷头水量，测出其水流指示器发出的讯号在消防中心能否准确显示，压力开关、水力警铃和消防水泵等应及时动作并发出相应的信号应在消防控制中心显示器准确显示。通过各项调试，确认其是否达到设计、规范及使用要求，在试验过程中应做好有关各项调试记录。7.2.13.7系统报警和联动控制调试所有系统经单体调试合格后，应进行报警和联动控制调试，本工程联动控制设备具备控制模块动作功能，同时又具备手动控制功能和事故广播功能，进入联动调试阶段前，报警主机、联动控制柜、消防控制设备等都应正常，确认后方可进行联动控制调试，其联动功能应达到以下要求：7.2.13.7.1烟感或温感报警信号或同层报警按扭动作信号经报警主机后，延时不超过30s，本层及上、下层警铃动作报警，同时消防水泵动作，加压风机启动，非消防电梯迫降至首层，事故广播通知本层及上、下层人员疏散，全部系统投入消防运行状态。7.2.13.7.2当首层和地下室烟、温感、按钮动作信号经报警主机确认后，经延时不超过30s，所在分区排烟风机、送风机、防火卷帘动作到消防状态，非消防电梯迫降到首层，事故广播通知首层及地下室人员疏散，所有系统投入消防状态。7.2.13.7.3水流指示器动作信号经报警主机确认并延时30s后，本层及上、下层警铃动作报警，喷淋水泵，加压风机，排烟风机，送风机，防火卷帘，事故广播，非消防电梯等联动设备均应能动作到消防运行状态。7.2.13.7.4系统标识：按照施工图对设备及管线等喷漆编号，标识介质及流向。7.2.13.8火灾自动报警系统联动控制功能7.2.13.8.1消火栓泵控制消火栓按钮动作后，直接启动消火栓泵，消防控制室能显示报警部位并接收其反馈信号；消防控制室可通过控制模块编程，自动启动消火栓泵，并接收其反馈信号；在消防控制室联动控制台上，可通过硬线手动控制消火栓泵，并接收其反馈信号；消防控制室能显示消火栓泵电源状况；消防泵可手动启动消火栓泵。7.2.13.8.2自动喷洒泵控制77 湖南省质量技术监督检测中心消防、空调安装工程施工方案火灾时，喷头喷水，水流指示器动作并向消防控制室报警，同时报警阀动作，击响水力警铃，启动喷洒泵，消防控制室能接收其反馈信号；消防控制室可通过控制模块编程，自动启动喷不泵，并接收其反馈信号；在消防控制室联动控制台上，可通过硬线手动控制喷水泵，并接收其反馈信号；消防控制室能显示喷水泵电源状况；压力开关可直接联动启动喷洒泵。7.2.13.8.3专用排烟风机的控制地下室防火分区3个，每个防火分区分别设置防、排烟风机，当某个防烟分区发生火灾时，联动或手动开启相应的排烟风机，进行消防排烟；当火灾温度达到280℃时，排烟阀熔丝熔断，排烟阀关闭；排烟风机吸入口处的280℃防火阀关闭后，联锁停止相应的排烟风机。7.2.13.8.4排风兼排烟风机的控制排风兼排烟风机在正常情况下为通风换气使用，火灾时则作为排烟风机使用，正常时为就地手动控制及DDC控制，当火灾发生时由消防控制控制，消防控制室具有控制优先权，其控制方式与专用排烟风机相风。7.2.13.8.5正压送风机的控制由消防控制室自动或手动控制正压送风机的启停，风机启动时根据其功能位置连锁开启其相关的正压送风阀或火灾层及邻层的正压送风口，消防风机在起火时仅启动起火的防火分区及其相邻的防火分区的消防风机。7.2.2.13.8.6防火卷帘的控制用于防火分隔的卷帘门为一步落下，在通道上的卷帘门分两频落下；一步落下的卷帘门，由其两侧的烟感探测器自动控制，两步落下卷帘门由其两侧的烟、温感组合探测器自动控制，当卷帘门一侧的感烟探测器报警后，主机应控制防火卷帘下降到距地1.8m处，当感温探测器报警时，应控制卷帘门下降到底，卷帘门关闭信号反馈到消防控制室；卷帘门两侧设就地控制按钮，底距地1.4m，并设玻璃门保护，控制按钮至控制箱设SC20；卷帘门下降时，在门两侧顶部有声、光警报装置；卷帘门应设熔断片装置及断电后的手动装置。7.2.2.13.8.8非消防电源控制本工程部分低压出线回路及所有各层插接箱内设有分励脱扣器，由消防控制室在火灾确认断开相关电源。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案消防控制可在报警后根据需要停止相关空调系统；应急照明平时采用就地控制或由建筑设备监控系统统一管理，火灾时由消防控制室自动控制系统点亮应急照明灯；空调机及风机所接风管上的防火阀关闭后，联锁停止空调机及风机并报警；与燃气有关的如燃气关断阀等的控制，需与燃气公司配合，燃气管道敷设完成后，在燃气阀门处、管道分支处、拐弯处、直线段，设置燃气探测器，燃气管与电气设备的距离应大于0.3m；卫生间70℃防火阀动作后，停止卫生排气扇（停屋顶卫生间用排风机）。7.3通风与空调系统7.3.1通风、空调系统7.3.1.1.1选料：空调风管、防排烟风管采用酚醛复合材料制作。各系统的板材厚度，应符合设计要求，制作前，检查所用材料必须有产品合格证明，若无上述文件，不得使用。其他辅材不能因具有缺陷导致产品强度的降低或影响使用效能。7.3.1.1.2下料：严格遵守设计图纸及国标相应的尺寸规定。板材在下料前必须进行校验，做好材料的节约工作，利用角料加工小的零部件。7.3.1.1.3剪切：剪切前进行下料复核，以免有误。7.3.1.1.4成型：风管成型前，应检查下料等工序是否无误，核对下料的几何尺寸是否正确。风管合口用木制工具，避免损坏镀锌层。风管合口必须严密以避免漏风，且四边平齐。7.3.1.1.5接口缝处理：完成风管翻边后，对风管外形进行检查，对风管翻边四角、三通角处咬口等有明显缝隙处涂环保密封胶。7.3.1.2无法兰连接机制风管制作7.3.1.2.1空调风管（1000mm边长以下的风管）将采用自动化的通风管道制造系统，制作出的通风管道法兰与风管连为一体。7.3.1.2.2材质检验：风管和部件的板材应按设计要求选用，各系统的板材厚度应符合设计要求，制作前，首先检查所用材料必须有产品合格证明、材质证明，若无上述文件，不得使用。其他辅材不能因具有缺陷导致产品强度的降低或影响使用效能。7.3.1.2.3下料剪切：风管展开下料时,尺寸偏差应控制在±1mm以内。7.3.1.2.4咬口成型：风管成型压制好的法兰应符合下表要求，法兰压制宽度尺寸偏差应控制在±1mm以内。7.3.1.2.5角卡制作及安装：风管法兰四角由模具冲压的卡子卡入，模压法兰四角角卡板材厚度应为1.2mm，卡入后形成完整法兰，对于尺寸较大的风管（大边长在630mm以上的）,可压出加强筋,以保证风管强度。冲压好的角卡尺寸偏差应控制在±1mm以内。7.3.1.2.6制作偏差控制表技术内容尺寸偏差77 湖南省质量技术监督检测中心消防、空调安装工程施工方案风管展开下料±1mm法兰压制宽度尺寸偏差±1mm冲压好的角卡尺寸偏差应控制在以内。±1mm压制好的风管连接用抱卡尺寸偏差±1mm风管外边长≤300mm2mm>300mm3mm管口平面度2mm对角线之差≤3mm7.3.1.3通风管道安装7.3.1.3.1支吊架安装a.风管支吊架安装必须准确，膨胀螺栓规格与吊杆相同。b.吊架间距：风管水平安装，不大于3m；风管垂直安装，间距不大于4m，单根直管至少应有2个固定点。c.支吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mm。d.当水平悬吊的主风管、干风管长度超过20m时，设置防止摆动固定点，每个系统不少于1个。e.钢制新风机调节阀直径或长边尺寸大于等于630mm时，设独立支吊架。f.保温风管支架应设在保温层外，横担处垫硬木托防止冷桥。7.3.1.3.2风管连接法兰接口处为确保严密，法兰间应有垫料，送回风、新风、排风系统为3mm厚8501阻燃密封胶带。加8501密封胶带在上螺栓之前完成，在螺栓内侧，不得挤进风管。连接法兰的螺栓使用热浸镀锌螺栓，连接时螺栓在法兰同一侧。7.3.1.3.3吊装风管安装时，可以在地面上连成一定长度，采用吊装的方法就位，也可以把风管一节一节地放在临时支架上逐节连接，一般顺序是先主管后支管。不允许将可拆卸的接口装设在墙或楼板内。风管安装后，水平风管的不平度允许偏差为每m不大于3mm，总偏差不应大于10mm。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.3.1.4风管附件安装7.3.1.4.1消声系统制作安装a.消声器等在安装时应单独设置支、吊架，不使风管承受其重量。支吊架应根据消声器的型号、规格和建筑物的结构情况，按照设计图纸的规定选用。b.消声器在安装前应检查支、吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固、可靠。支、吊架必须保证所承担的载荷。c.消声器支、吊架托铁上穿吊杆的螺孔距离，应比消声器宽40～50mm。为了便于调节标高，可在吊杆端部套有50～60mm的丝扣，以便找平、找正。d.消声器的安装方向必须正确，与风管或管件的法兰连接应保证严密牢固。e.消声器安装后，可用拉线或吊线的方法进行检查，不符合要求的应进行调整。且应加强管理，采取防护措施。严禁其他支、吊架固定在消声器法兰及支、吊架上。6.3.1.4.2风机调节阀安装按图纸表明的地方安装风机调节阀，应便于操作和检修，安装后的操作装置应灵活、可靠，阀门关闭时应保持严密。6.3.1.4.3风口安装风口数量较多，包括铝合金方形散流器、百叶风口等。百叶风口的安装一般放在工程的尾段，施工时间少、要求高，因此施工时必须严格把关。对于矩形风口要控制两对角线之差不应大于3mm，以保证四角方正。风口表面应平整、美观，风口外表面不得有明显的划伤、压痕与花斑，颜色应一致。可调节的风口安装前和安装后应扳动一下调节柄或杆，保证调节灵活。安装风口时，应注意风口与所在房间线条协调一致，做到横平竖直，尤其当风管暗装时，风口应服从房间的线条，吸顶的散流器与平顶平齐，散流器的扩散圈应保持等距，散流器与总管的接口应牢固可靠。风口安装保证风口与风管接缝处不漏风；风口在室内墙面或吊顶做到横平竖直，表面平整，风口与装饰面贴实，达到无明显缝隙。外墙百叶式防水进排风风口安装为工程的必要环节,安装时需要注意风口的安装方向以及与风管连接处的密闭处理,避免雨水渗入。7.3.1.4.4挠性接头、帆布软接安装各种挠性接头，帆布软接安装前要检查两对接口是否中线一致，间距是否适当，如对接口中线不一致或间距不适当的要修正，不允许用挠性接头或帆布软接作调整水平高度作用，帆布软接还要注意气闭性，不允许漏气。7.3.1.5风机盘管安装77 湖南省质量技术监督检测中心消防、空调安装工程施工方案风机盘管独立控制，分散主机负荷，灵活对应各房间的不同使用情况。风机盘管的安装应遵循以下规定：暗装卧式的风机盘管应由支、吊架固定，并使其便于拆卸和维修；水管与风机盘管连接应采用软管，接管应平直，严禁渗漏，或者设紫铜管接头，以免接管时损坏盘管，同时便于维修；风机盘管与风管、回风室及风口的连接处应严密；冷凝水排水坡度应正确，凝结水应畅顺地流到指定位置；风机盘管同冷热媒管道应在管道清洗排污后连接。7.3.1.6风机安装风机安装时安装水平与铅垂直度应在底座和风筒上进行测量，偏差值不应大于1/1000，各叶片的安装角度应符合设备技术文件的规定。可调动叶片在关闭状况时与机壳间的间隙应符合设备技术文件的规定，进气室、扩压器与机壳之间及前后风管之间的连接应对中、平贴，轴承在运转状况下应无杂声，其轴承最高温度不应超过80℃。7.3.1.7风管的标识各种风管，在完成油漆工序与保温保冷作业后，应每隔一定距离标上不同颜色的文字标记、色环、流向、系统编号，便于以后维修与保养。7.3.1.8风管系统检测：风管安装完毕后，在通风系统调试前采用漏光法检测，检测电源采用24v电压，光源能量不小于100w，100m接缝平均漏光点不大于16处。漏光点作好记录，对漏光点作相应的密封处理。7.3.1.9空调及通风系统调试通风空调风工程的调试工作，就是根据系统的原理，利用机组本身、调节阀及风口等的调节功能，使整个通风空调系统和风量分布尽量均匀、合理，风速在人们最适合的范围内，风的温度符合设计要求，从而给人以最大的舒适感。7.3.1.9.1主要测量仪表工具数字温度仪、热球式风速仪、斜管微压计、毕托管、转速表、粒子计数器、分风仪、手电钻、活扳子、改锥、克丝钳子、铁锤、高凳子、手电筒、对讲机、计算器、测量杆。7.3.1.9.2系统风量测定应符合下列规定风管的风量一般可用毕托管和微压计测量。测量截面的位置应选择在气流均匀处，按气流方向，应选择在大于或等于4倍的局部阻力之后，大于或等于1.5倍圆形风管直径或矩形风管长边尺寸的直管段上。当测量截面上的气流不均匀时，应增加测量截面上的测点数量。通风机出口的测定截面位置应按1）77 湖南省质量技术监督检测中心消防、空调安装工程施工方案款的规定选取。通风机测定截面位置应靠近风机。通风机的风压为风机进出口处的全压差。风机的风量为吸入端风量和压出端风量的平均值，且风机前后的风量之差不应大于5％。风口的风量可在风口或风管内测量。在风口测风量可用风速仪直接测量或用辅助风管法求取风口断面的平均风速，再乘以风口净面积得到风口风量值。当风口与较长的支管段相连时，可在风管内测量风口的风量。风口处的风速如用风速仪测量时，应贴近格栅或网格，平均风速测定可采用匀速移动法或定点测量法等，匀速移动法不应少于3次，定点测量法的测点不应少于5个。系统风量调速宜采用“流量等比分配法”或“基准风口法”，从系统最不利环路的末端开始，最后进行总风量的调整。风机、设备的噪声测量，应按现行国家标准《采暖通风与空气调节设备噪声声功率级的测定－工程法》执行。通风机转速的测量采用转速表直接测量风机主轴转速，重复测量三次取其平均值的方法。7.3.2空调水系统7.3.2.1空调冷冻水管道DN≤50mm连接采用镀锌钢管，DN>50mm连接采用无缝钢管；空调冷凝水管道采用镀锌钢管。DN≤32mm的焊接钢管采用螺纹连接；DN>32mm的焊接钢管采用焊接;为了检修方便，在适当部位应设法兰接头。DN≤50mm的镀锌钢管采用丝扣连接；DN>50mm的镀锌钢管采用焊接，为了检修方便，在适当部位应设法兰接头。7.3.2.2预制加工按设计图纸画出管道路线、管径、变径、预留管口、阀门位置等施工工艺图，在实际安装的建筑结构位置作上标记，按标记分段量出实际安装的准确尺寸，记录在施工工艺图上，然后按工艺图标明的尺寸预制加工。7.3.2.3丝扣连接的管段安装加工7.3.2.3.1断管：按工艺图选好管材划线，按线用砂轮切割机或管子割刀断管，断管后要将管口断面毛刺清除干净。管子切口要平正，断面与管子轴心线要垂直，切口不会影响套丝或焊接质量，切口不应产生断面收缩。7.3.2.3.2套丝：将断好的管材，按管径尺寸分次套制丝扣，一般管道均应套丝二次，较大管径的管道应套丝三次，做到不断丝，丝扣表面光洁不粗糙为宜。7.3.2.3.77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3配装管件：根据现场绘制的工艺图，将已套好丝扣的管段配装管件。配装管件时应将所需管件试试松紧程度（一般以手带入3扣为宜），退出管件，在丝扣上涂厚漆，缠油麻后拧入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦去多余的厚漆，编号放在适当的位置等待调整。7.3.2.3.4管段调直：将已装好管件的管段，在安装前进行调直，将调直的管段进行联接。连接时不能只顾预留口方向，需要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。管段联接后必须按设计图核对其管径预留口方向，变径部位是否正确。7.3.2.4焊接管段加工安装管道管径>DN32，采用焊接，管子焊接对口型式及组对按下表要求进行。手工电弧焊对口型式及组对要求接头名称接头尺寸（mm）壁厚δ间隙c钝边ρ坡口度α管子对接V型坡口5-88-121.5-2.52-31-1.51-1.560-7060-657.3.2.4.1焊接前要将两管轴线对中，先对接点焊调直，管径在DN100以下点焊三个点、管径在DN150以上点焊四个点为宜。7.3.2.4.2管子壁厚大于4mm以上应对管端焊口部位坡口，如用气割坡口，必须除去坡口表面的氧化层，并用角向砂轮磨光机将坡口磨平整才能施焊。7.3.2.4.3管材与法兰的焊接，应先将管材插入法兰盘内，先点焊1-2点再用角尺找正、找平后才能施焊，法兰盘应两面焊接，其内侧焊缝不得凸出法兰密封面。7.3.2.5管道支、吊、托架的制作安装7.3.2.5.1根据施工图上标明的管路走向、管径、管道变径、阀门位置、标高，在实际安装的建筑物上做好标记，确定相同管径的起止点位置。根据管径大小、支、吊、托架间距，按有关标准图选定支、吊、托架型式，制作好支、吊、托架。安装支、吊、托架时应根据管道坡度标高要求定出相同管径起止点支、吊、托架支承面标高，拉通线定出管段中间支吊架支承面高度和中心位置，划膨胀螺栓孔中心线。打孔安装膨胀螺栓固定支、吊、托架，紧固支、吊、托架，检验支、吊、托架的牢固性、可靠性及标高。支、吊、托架在安装前应除锈并刷防锈漆两遍，调和漆两遍。7.3.2.5.77 湖南省质量技术监督检测中心消防、空调安装工程施工方案2保温管道的支、吊、托架必须设置在保温层外侧，并在支、吊、托架与风管、水管间镶以经过防腐处理的垫木，以防止出现冷桥，同时，应避免在法兰、测量孔、调节阀等零部件处设置支、吊、托架。7.3.2.5.3管道支、吊架的最大跨距，不应超过下表数值：公称直径（mm）最大跨度（m）公称直径（mm）最大跨度（m）DN15-252.0DN2007.0DN32-503.0DN2508.0DN65-804.0DN3008.5DN1004.5DN3509.0DN1255.0DN4009.0DN1506.0DN5009.07.3.2.6干管安装按照设计图纸，核对施工现场原空调水系统干管安装情况，将制作好的干管管段运到实际安装地在地面上摆开，根据设计施工图和施工工艺图，对照已在建筑结构上作出的标记，检查管径、变径、阀门、支管开口等位置是否符合要求，核对无误后吊装上支、吊架，临时固定，再进行管段与管段之间焊接或丝扣连接，接入原空调水系统构成完整的干管系统。7.3.2.7支管安装支管安装应在与支管连接的空调设备安装到位后才能进行。测量干管与空调机（风机盘管）之间实际支管长度，绘制支管工艺图并与现场进行核对，充分利用原水系统管道，在工艺图上标明支管上安装的过滤器、软接头、电动二通阀、阀门位置和所占支管长度，然后再进行支管管段下料、套丝，将管段与阀门、过滤器、软接头、电动二通阀，用接头零件在地面组装、调直、调正后与空调机（风机盘管）和干管碰头连接。同类型的支管段，先做一个标准支管段，检验合格后，可批量下料加工安装。7.3.2.8空调水管系统试压、冲洗7.3.2.8.77 湖南省质量技术监督检测中心消防、空调安装工程施工方案1全部水管道安装完毕后，空调冷冻水系统管道应分层分区进行压力试验，空调冷冻水系统工作压力为1.2MPa，试验压力为1.6MPa。水管道未接通盘管的单项试验为0.8Mpa，10min内压降不超过0.07Mpa，不渗漏为合格，综合试压应在管道多次冲洗干净后接通盘管进行，试验压力为0.6Mpa，1h内压力降不超过0.05Mpa，不渗漏为合格。试压时（用水泵向系统加压送水）从底层泄水口处向管网灌水，边灌边排除管网空气，充满水后，用手动试压泵或电动试压泵加压送水，观察压力表压力达到强度试验压力后，停止加压10min，水压降不超过0.02MPa，即为强度试压合格，然后降至工作压力，保压检查管道接头、阀门等处，无渗漏即严密性试验合格。通知有关人员验收办理试压记录签字手续。把管道内水泄净，做好管道防腐处理，再进行隐蔽工作，办好隐蔽记录。7.3.2.8.2管道冲洗：严格按照施工质量验收规范要求进行冲洗操作，冲洗应用自来水连续进行，应保证有足够流量。冲洗水流速不小于3m/s，冲洗达到进出口水色一致，可在出水口吊白布检查，白布不变色，即认为冲洗干净，办理验收手续。7.3.2.9管道防腐保温7.3.2.9.1安装保温材料时应将管道清理干净，管道保温前应将管道镀锌层破损处和丝扣外露部分和型钢支、吊架及非镀锌钢管管道刷防锈漆，刷漆遍数按设计要求。冷热水管道、冷凝水管道均做保温，保温材料采用B1级橡塑保温材料，厚度为：冷热水管40mm，冷凝水管25mm，所有缝隙均要求用专用胶水粘结严密，不得存在漏气现象，且冷冻水管与支吊架之间应做经过防腐处理的木垫块。保温水管穿越墙体和楼板时，保温层不能间断，在墙体或楼板的两侧应设置夹板，中间的空间，应以松散保温材料填充。7.3.2.9.2操作工艺7.3.2.9.2.1各种管壳运至施工地点，在沿管线散管壳时，必须确保管壳的规格尺寸与管道的管径相配套。7.3.2.9.2.2安装保温管壳时，应将管壳内侧和纵横向合缝面涂抹胶合剂，粘合时双手可稍稍用力挤压。管壳的纵缝搭接应错开朝上。7.3.2.9.2.3管道法兰、阀门保温施工时，应先将两旁空隙用松散保温材料充满，再胶缠外保温层。7.3.2.9.3应注意的质量问题7.3.2.9.3.1保温材料使用不当，交底不清，做法不明。应熟悉图纸，了解设计要求的厚度，不允许擅自变更保温做法，严格按设计要求施工。7.3.2.9.3.2保温层厚度，不按设计规定施工，主要凭施工经验，对保温的要求理解不深。7.3.2.9.3.3表面粗粗糙不美观，主要是操作不认真，要求不严格。7.3.2.9.3.4保温空鼓、松动不严密，主要是保温材料大小不合适，缠裹时用力不均匀，搭茬位置不合理。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.3.2.9.4成品保护7.3.2.9.4.1管道及设备保温，必须在地沟及管井清理干净，不再有下道工序损坏保温层的前提下方可进行。7.3.2.9.4.2一般管道保温应在水压试验合格，防腐已完成，方可施工，不可颠倒工序。7.3.2.9.4.3保温材料进入现场不得雨淋或放在潮湿场所。7.3.2.9.4.4明装管道的保温，土建如粉刷在后，应有防止污染表面的措施。7.3.3通风空调工程系统调试7.3.3.1空调水系统调试7.3.3.1.1确定测试数据绘制水平衡测试草图，标明设备编号及区域控制平衡阀编号。依据设备供应商提供的设备水量参数，整理出设备设计水流量。依据设计提出的流量分配原则，编制水流量分配表。编制水平衡测试报告，记录设计调试数据。7.3.3.1.2水平衡测试依据水平衡测试草图和测试报告中的设计调试数据进行现场水平衡调试工作，记录实测数据。实测数据与设计数据偏差控制在10%以内。每天测试前要检查总回水的实际流量是否在设计流量范围内。如不在合理范围内应查明原因，系统的平衡调试工作应在系统满载运行状态下调试。水平衡调试前应检查系统平衡阀是否按设计安装到位，阀件有无丢失。作好测试前准备工作。先调试每台设备的满载值后再调试区域控制平衡阀的设计数据，每个平衡阀调试完成须将手轮锁定。发现平衡阀前后压差过大时要及时查明原因如过滤器堵塞，压差过h应检查区域是否满足设计需求流量。7.3.3.1.3验收：系统水平衡调试自检工作合格后报业主、监理、设计验收，验收工作合格后向业主、监理提供测试报告。7.3.3.2空调及通风系统调试通风空调风工程的调试工作，就是根据系统的原理，利用机组本身、调节阀、及风口等的调节功能，使整个通风空调系统和风量分布尽量均匀、合理，风速在人们最适合的范围内，风的温度符合设计要求，从而给人以最大的舒适感。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.3.3.2.1主要测量仪表工具数字温度仪、热球式风速仪、斜管微压计、毕托管、转速表、粒子计数器、分风仪、手电钻、活扳子、改锥、克丝钳子、铁锤、高凳子、手电筒、对讲机、计算器、测量杆。7.3.3.2.2系统风量测定应符合下列规定风管的风量一般可用毕托管和微压计测量。测量截面的位置应选择在气流均匀处，按气流方向，应选择在大于或等于4倍的局部阻力之后，大于或等于1.5倍圆形风管直径或矩形风管长边尺寸的直管段上。当测量截面上的气流不均匀时，应增加测量截面上的测点数量。通风机出口的测定截面位置应按1）款的规定选取。通风机测定截面位置应靠近风机。通风机的风压为风机进出口处的全压差。风机的风量为吸入端风量和压出端风量的平均值，且风机前后的风量之差不应大于5％。风口的风量可在风口或风管内测量。在风口测风量可用风速仪直接测量或用辅助风管法求取风口断面的平均风速，再乘以风口净面积得到风口风量值。当风口与较长的支管段相连时，可在风管内测量风口的风量。风口处的风速如用风速仪测量时，应贴近格栅或网格，平均风速测定可采用匀速移动法或定点测量法等，匀速移动法不应少于3次，定点测量法的测点不应少于5个。系统风量调速宜采用“流量等比分配法”或“基准风口法”，从系统最不利环路的末端开始，最后进行总风量的调整。风机、AHU设备的噪声测量，应按现行国家标准《采暖通风与空气调节设备噪声声功率级的测定－工程法》执行。通风机转速的测量采用转速表直接测量风机主轴转速，重复测量三次取其平均值的方法。7.3.3.3防排烟系统调试7.3.3.3.1防排烟系统调试前，应检查和调节好防火阀、排烟阀、排烟口的动作状态；应抽查电控防火、防排烟风阀（口）的手动、电动操作灵活、可靠，信号输出正确，抽查数量应为系统中风阀数量的20%，且不少于5件；检查和调整送风口或排风口内的风阀、叶片的开度和角度；检查管道和风机联接部分应严密不漏风；设备运转的轴承部位及需要润滑的部位，添加适量的润滑剂。7.3.377 湖南省质量技术监督检测中心消防、空调安装工程施工方案.3.2在防排烟系统调试过程中，对于排烟系统，应对测试楼层及其上下二层的排烟系统中的排烟风口的排烟风量进行测量调整，并做记录;对于前室正压送风系统，应对测试楼层及其上下二层的加压系统中的加压风口的送风风量进行测量调整，并做记录；对于楼梯间正压送风系统，应对正压送风楼梯间的风压进行测量调整，并做记录。7.3.3.3.3调试中，使用数字式线性风速仪测定风口、风管的风量及风机出口的风量，测定时，应尽量使测头或风轮贴近风口的格栅或网格，以便测定数据的精确性。风管的风压采用数字式微压计进行测定。7.3.3.3.4若排烟系统与排风系统为同一（兼用）系统，调试时应按排烟和排风两种工作功能进行试运转。系统试运转的时间应不少于2h。排烟系统试运转时应关闭空调系统的有关设备、部件。7.4.8、竣工验收及移交工程完成后，由施工方、各主管单位及甲方共同验收，合格为准。各系统均需符合国家规范标准。在竣工验收前须准备好全套竣工文件，一套完整的竣工文件应包括竣工图纸、操作说明，还有实施过程中的设计变更、洽商记录、预检记录、隐蔽工程验收记录、测试报告等。系统验收的内容应包括：确认各阶段测试结果；验收组织认为必要项目的复检；设备的清点核实；依据合同文件中的标准，进行以下各项内容的验收：系统设备的名称、数量、型号、规格清单；完整的竣工验收资料一式七份；系统设备安装、调试所需的特殊工具；系统所需的备品、备件。应提交的竣工资料内容第二章施工进度计划及保证措施一、工期指标1、工期指标为保证本工程能按时完工，整个系统我公司将严格按照国家有关规范及设计要求，精心施工，确保达到如下目标：77 湖南省质量技术监督检测中心消防、空调安装工程施工方案1.1确保按总包承诺的关键节点控制工期，同步完成湖南省质量技术监督检测中心消防、空调安装工程的施工。1.2积极配合业主和其他单位施工进度要求，确保整个工程顺利进行。二、施工进度计划（见施工进度计划横道图）三、施工进度保证措施根据湖南省质量技术监督检测中心消防、空调安装工程各专业的特点，编制施工进度计划。为确保该工程保质保量全面完成，并一次交验竣工，具体保证进度措施如下：3.1施工组织保证措施3.1.1本工程安装的施工机械待命，一旦开工，能确保要求的开工时间机具、劳动力及时投入。3.1.2开工后，为确保本工程施工的起点时间，积极与设计院联系，在短时间内提出备料计划，利用我公司雄厚的施资力量编制该工程施工组织总设计。3.1.3开工后，迅速组织成立项目部，严格按照项目法施工组织实施。该项目经理部受企业领导，对外享有独立经营权，充分调动发挥项目部的积极性和独立经营作用，项目部成员由施工经验丰富，服务态度好，勤奋实干的工程技术人员和管理干部组成，做好施工前的各项准备工作。3.1.4针对本工程的特点，编制详细的施工组织设计和作业设计，将施工进度安排到具体的每个工作日，加强考核力度，以日计划保周计划，以周计划保月计划，以月计划保总工期。3.1.5在工程总进度主线上实行倒班作业，做到时间连续、空间占满。以充足的制作场地、劳动力、使用效率，以多条平行作业保安装进度、生产。3.1.6对施工中设计出现的问题，根据我公司多年的施工经验，提出积极可行方案，供业主决策时参考，并积极组织实施。3.1.7工程进度管理总进度计划编制月、旬、周计划，实行长计划短安排安排每周的现场调度会及班前会依据专业的总控制进度计划了解前一天的现场情况，最先决策当天的施工安排合理安排劳动力及材料77 湖南省质量技术监督检测中心消防、空调安装工程施工方案采用样板间施工，推行专业的样板施工确保工程工期预见后续施工中的可能情况，采取相应对策3.2技术保证措施整个工程执行过程中除了要有一支经验丰富、技术过硬的施工队伍外，还必须对整个工程的实施进行科学合理的规划和安排，为求利用最少的时间，达到最佳的工程效果。3.2.1工程所需的规范、标准、规程必须实行有效版本，配备率达100％。3.2.2施工人员组成项目经理项目总监项目主管安装调试工程师硬件工程师软件工程师维护工程师质检工程师3.2.3工程执行流程整个工程进度分为施工前准备、现场施工和工程验收三个主要阶段。3.2.3.1施工前准备阶段该阶段是为整个工程的顺利进行打下良好的基础。用户需求现场调研可行性研究业主确认系统总体分析设备选型总体方案设计方案评估和确认签定合同3.2.3.2现场施工阶段在施工合同签定后一周内，必须开始工程施工。现场施工流程如下：设备安装和调试管线敷设设备材料到场现场施工规划3.2.3.3工程验收阶段此阶段是为了确保工程完全达到甲方提出的技术要求和标准，整个系统运转正常。它包括以下步骤：系统功能、性能测试我方内部验收系统试运行交验系统技术资料交付甲方正式验收工程竣工3.2.3.4加快和缩短工期的措施77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3.2.3.4.1加强现场调查，熟悉了解工程实际情况，制定详细的施工计划；3.2.3.4.2根据现场情况消化设计施工图，认真阅读施工图，严格按照规范进行施工。3.2.3.4.3对图纸中的疑点、难点及时与设计院、甲方、监理方交换意见，以便及时调整完善已编制的设备、材料表，并根据现场情况及时调整施工进度方案。3.2.3.4.4召开施工技术交底会，对施工项目技术要求、工艺、安全文明生产要求进行技术交底，讨论施工方案，统一思想，明确责任，提高工作效率。3.2.3.4.5加大人员和设备的投入，确保资源能适应工程进度的要求，确保工程质量达到合格等级。3.2.3.4.6后续的接线、设备安装、调试等工序穿插作业，同步进行，不影响整体工期。3.3施工进度保证措施根据湖南省质量技术监督检测中心消防、空调安装工程的特点，为确保本工程保质保量全面完成，并一次交验合格，具体保证进度措施如下：3.3.1本工程所需要的施工机械待命，一旦要求开工，能确保要求的开工时间机具、劳动力及时投入。3.3.2确保本工程施工的起点时间，积极与设计院联系，在短时间内提出备料计划，利用我公司雄厚的施资力量编制该工程设备安装施工组织总设计。3.3.3开工后，迅速组织成立项目部，选派优秀的项目经理（或建造师），严格按照项目法施工组织设计进行施工。该项目经理部受企业领导，对外享有独立经营权，充分调动发挥项目部的积极性和独立经营作用，项目部成员由施工经验丰富，服务态度好，勤奋实干的工程技术人员和管理干部组成，做好施工前的各项准备工作。3.3.4针对本工程的特点，编制详细的施工组织设计和作业设计，将施工进度安排到具体的每个工作日，加强考核力度，以日计划保周计划，以周计划保月计划，以月计划保总工期。3.3.5对施工中设计出现的问题，根据我公司多年的施工经验，提出积极可行方案，供业主决策时参考，并积极组织实施。3.3.6技术保证措施3.3.6.1工程所需的规范、标准、规程必须实行有效版本，配备率达100％。3.3.677 湖南省质量技术监督检测中心消防、空调安装工程施工方案.2工程开工前认真熟悉图纸，了解设计意图，进行图纸自审会审，并做好记录。3.3.6.3对作业层进行技术交底，由专业技术人员解决施工中的技术问题。3.3.6.4对重大技术问题，组织业主代表、设计代表、监理部门协作配合解决。3.3.6.5确定关键工序、特殊工序、并在施工组织设计基础上，精心编制施工作业设计。3.3.6.6所有参战人员必须严格执行规范、规程、标准、设计图纸施工技术方案，不得随意修改。第三章质量保证措施一、质量目标确保该工程达到合格工程标准。二、质量保证组织措施2.1根据本工程特点，组建专职的质量管理机构，配备专职质检人员坚守工地进行质量监督，在项目总工主持下建立全面质量管理领导小组，实行逐级考核、逐级验收。2.2用《ISO9001质量管理和质量保证体系标准》的管理思想、观点和方法，对参与施工的全体职工，进一步加强质量教育，统一思想，使全体员工具有强烈的质量意识，树立“质量第一”的观念。2.3精选一批技术素质高、施工经验丰富、管理过硬的施工人员进场施工，以确保优质、高速完成建设任务。2.4加强职工的思想道德教育和业务技术培训，进一步提高职工的综合素质，以全面优良的工作态度、工作质量保证工程质量。三、质量创优规划3.1湖南省质量技术监督检测中心消防、空调安装工程是一个具有代表性的安装施工项目，其质量的优劣直接影响建筑电气系统、通风空调系统、建筑给排水系统、消防系统等的使用功能，因此，必须制定确保合格工程的质量奋斗目标，积极开展QC小组活动，从施工准备、现场施工生产及竣工使用的全过程，制订有效的质量措施，确保质量保证体系正常的运转。3.2经常不定期地进行管理评审，建立健全的质量管理机构，实行质量责任制管理，责、权、利相结合。3.3施工现场设立质量检查组，设一名专职质量检查员。现场质量检查组属项目总工直接领导。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3.4施工班组设兼职的质量检查员，在专职的质量检查员的领导下，从事班组的质量工作。四、施工过程中的质量保证4.1施工准备工作的质量管理：认真、全面收集资料，熟悉与施工有关的一切情况，了解工程的结构特点和关键部位的技术质量要求，对易发生质量事故的薄弱环节进行重点管理。4.2施工过程的质量验收规范和标准：工程必须严格按照国家规定的技术规范、操作规范、验收标准及《ISO9001质量管理和质量保证体系标准》进行施工,如有未达到合格等级的工序必须返工，直到达到合格等级为准。4.3湖南省质量技术监督检测中心消防、空调安装工程施工，要结合现场情况，合理安排施工工序、科学管理，采用流水作业法施工。在施工初期，设备一般还未抵达现场，这时应重点进行电气照明系统、室内外给排水管道安装、智能化系统设备安装、通风与空调系统管道设备安装等项目的施工，为设备到货后的施工创造有利的条件；在安排施工班组时，根据实际情况按不同安装内容由专门的施工班级进行流水施工。其他局部的小空间的施工，施工量相对小一点，且施工面分散，房间内的施工内容基本相似，所以应根据空间的划分来安排施工班组分散施工，保证施工进度按计划进行。五、现场施工的质量管理5.1搞好图纸会审，做好技术交底，针对该安装施工任务的特点、技术要求制订出相应的质量技术措施。5.2积极进行工作样板制度，即在安装每一类设备、管道、灯具前，先行预制，并经业主或监理工程师确认符合规范和要求后，才继续进行同类设备的施工。5.3认真组织和落实关键工序工艺措施，研究重点、难点部位的施工方法，并必须向施工班组作详尽的技术交底，务求使得每个施工人员明确每一工序的施工方法，质量要求和检测方法。5.4坚持“三级质检”（施工班组自检、专职质检员复检、项目总工程师巡检）制度是本工程质保体系的中心，对保证工程质量起着相当重要的作用，本工程除继续落实该制度外，还结合驻地监理工程师在施工过程的监控，严把质量关。5.5认真做好隐蔽记录和质量检查验收记录，对需要作试压检漏的管道（或系统）均须经业主代表和监理工程师检查认可、签证后方可进行隐蔽和下步工序的施工,以实事求是的态度对工程质量负责。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案5.6认真做好各种技术资料的收集和整理工作，做到各种资料归档齐全、正规，使技术资料的收集整理工作与施工进度同步。5.7对施工资料进行计算机归档，施工技术交底、设计变更资料输入电脑贮存，以便于管理。六、材料质量的管理6.1严把材料、设备质量进货关，坚持“三把关”的质量保证制度。材料必须符合设计图纸的质量要求，购货合同签订前报业主、监理方审查材料，按选定确认的材料样品、质量要求采购材料。现场材料管理员验明产品合格证、材质检验证明书后方可验货入库。施工前专职质检员核对材料规格、型号、质量标准后方可进入施工现场。6.2材料运至现场后，坚持标准化管理，一次到位，合理定置。各类材料均按规定的标准数存放，且堆放场地平整、坚实，有良好的排水措施。材料堆放位置有标牌或标志线，库房门窗安全，封闭严密，能满足防雨、防火、防风、防盗等要求，库棚应能防雨、阳光、风的直接侵蚀和防火要求。6.3严格材料管理制度，不用错料，不用次料，零部件及非标件加工，须经过验收合格后方可使用，确保安装工程质量。6.4严格遵守有关规定,实行材料使用认证管理，外省材料（设备）取得进湘许可证后才允许进入施工现场。6.5加强“四验”工作，即验规范、验品种、验数量、验质量，严格杜绝不合格产品进入施工现场。6.6不论业主提供或是我方采购的设备（材料），须做好开箱检查工作，并作好记录，发现问题应及时采取处理措施，作好处理记录，并配备足够的人员对材料进行检查验收。6.7好的材料、设备供应计划可以为施工带来主动性。本工程的设备、材料十分多，如何组织好材料、设备的供应，将直接影响整个施工计划的实施。在施工初期，由于设备安装条件还未成熟，这时期限应把重点放在一般材料的供应上。如风管板材、阀件，水管材料及其配件的供应上，同时进行设备订货计划的制定；百叶、风口一般在配合装修时才施工，可把供货期放后一点。在施工的中后期，是设备的安装高峰期，这时就要有计划地组织设备的进场时间。设备材料进场前要充分考虑材料设备的运输路线、二次搬运路线、设备吊装的方法，同时要准备好材料设备运输、吊装的工具。七、操作过程中的质量管理与控制7.1抓好工人的操作质量检验工作，特殊工种必须持证上岗。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.2严格按规范、标准及技术交底认真操作施工。7.3对于应用新工艺、新材料、新结构的工序，虽通过鉴定试验，也必须对其工序操作作为重点严加控制以确保质量。7.4对施工现场的控制网，水准点的测量用经纬仪确定所需的控制点，多方向、多角度复检核对，找准基点后，用水准仪将所需定位点确定在柱头或墙上，通过测量工具和计量仪表等检查轴线、标高的偏差，及时修正，用托线板吊线，检查垂直度，这样反复检查可确保放线定位正确无误。7.5施工前由总工程师对每一工序进行技术交底，尤其是工程中关键部位和复杂特殊项目，明确其技术和质量要求，熟悉有关图纸资料，提前提出切实可行确保质量的施工方案。工长和施工人员要彻底领会施工意图，严格执行工艺纪律，及时组织人员做好一切技术准备和检测手段、检测工具准备。八、关键部位的质量保证措施8.1通风、防排烟系统关键部位质量保证措施8.1.1矩形风管对角线不相等的质量保证措施材料找方划线后，检查每片宽度、长度及对角线的尺寸，对超出误差范围的尺寸应予以校正。下料后将风管相对面的两片重合起来，检查其尺寸的准确性。操作时应保证咬口宽度一致。8.1.2风管安装不直的质量保证措施按质量标准调整风管支架和吊卡位置标高，加长吊杆丝扣长度，使托、吊卡受力均匀。法兰与风管垂直度偏差h，吊杆栓松紧度。偏差大时，则需对风管接口进行修整。8.2电气系统关键部位质量保证措施8.2.1电线管敷设不符合要求的质量保证措施电线管进入配电箱要平整，露出长度为3-5mm，管口要用护套并锁紧箱壳。进入落地式配电箱的电线管，管口宜高出配电箱基础面50-80mm。预埋电线管时，禁止用钳将管口夹扁、拗弯，应用符合管径的PVC塞头封盖管口，并用胶布绑扎牢固。8.2.2导线的接线、连接质量和色标不符合要求的质量保证措施多股导线的连接，应用镀锌铜接头压接，尽量不要做“羊眼圈”状，如做，则应均匀搪锡。在接线柱和接线端子上的导线连接只宜1根，如需接两根，中间需加平垫片；不允许377 湖南省质量技术监督检测中心消防、空调安装工程施工方案根以上的连接。导线编排要横平竖直，剥线头时应保持各线头长度一致，导线插入接线端子后不应有导体裸露；铜接头与导线连接处要用与导线相同颜色的绝缘胶布包扎。施工人员应清楚分清相线、零线（N线）、接地保护线（PE线）的作用与色标的区分，即PA相-黄色，B相-绿色，C相-红色；单相时一般宜用红色；零线（N线）应用浅蓝色或蓝色；接地保护线（PE线）必须用黄绿双色导线，按左零右火的接线原则进行接线。8.2.3电缆安装不符合要求的质量保证措施电缆施工队伍之间要协调好，将大小电缆分别排好走向和位置，安装完毕后统一用防潮防腐纸牌挂牌，注明各式各样的电缆线路编号、型号、规格和起讫点。挂牌位置为：电缆终端头、拐弯处、夹层内的两端，电缆沟的人手工艺孔等。购买电缆固定支架、接线端子（线耳）等材料时，要按照规范购买。在压接头时，准确选用相对应的油压钳和对应的套件。8.3给水管道或阀门接口处渗水、漏水、管道堵塞等的质量保证措施核对图纸上规定的管道坡度与建筑物的最大沉降量是否有矛盾，发现问题提请设计单位解决。管道坡度应均匀，不准倒坡，房屋出口处管道坡度应适当增大。埋地管道及支座（墩）严禁铺设在未经处理的松土上。九、工程质量检验措施本工程由于工程量大，设备材料品种多、工序多，各工序较为集中，技术质量要求高等特点，因此要严格进行工程各分部分项工序的检测，加强检测手段和措施的落实，确保工程质量。9.1施工中全过程实行“三检制度”，即质量自检、互检、专业质检，若发现隐患，立即停工，待修正后再继续施工。9.2以施工班组为核心，做好班组质量检验，质量检查应及时、准备、真实、可靠地进行预检、隐检、工程使用功能的测试，并作好质量检查记录。9.3施工班组应做好质量自检，施工现场要开展有计划、有目标的活动，运用科学管理办法，提高工作质量，将质量管理和质量意识贯穿于整个安装工程全过程，质检员对各工序、工艺质量进行严格检查，上道工序不合格，不得进行下道工序，以确保工程的合格率达到100%。9.4为保证质量，开展“检查上工序、确保本工序、服务下工序”的“三工序”活动的管理方法。质检员要认真，实事求是，专职质检员要经常巡视工作点，发现问题及时提出，并做好记录，重复检查。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案十、竣工后使用过程的质量保证10.1根据国家建设部第80号令《房屋建筑工程质量保修办法》第七条，认真履行工程回访和保修职责。10.2工程竣工后,三个月内派人常驻业主现场进行技术培训及操作服务。10.3定期回访，终身维修。对整个工程进行定期回访，记录用户意见，了解使用情况，长期性地对工程的使用、保养和维修负责，保证系统正常使用，性能良好。十一、成品保护措施11.1成立成品保护管理组成品保护的好坏必将对整个工程的工程质量产生极其重要的影响，只有重视并妥善地进行好成品保护工作，才能保证工程优质，高速的进行施工。这就要求我们成立成品保护管理组，协调各专业、各工种一致动作，有纪律、有序的进行穿插作业，保证用于施工的原材料、制成品、半成品、工序产品以及已完成的分部分项产品得到有效保护，确保整个工程的施工质量。11.2成品保护管理的运行方式11.2.1组织专职检查人员跟班工作，定期检查，并根据具体的成品保护措施的落实情况，制定对有关责任人的奖罚建议。11.2.2检查影响成品保护工作的因素，以一周（或一旬）为周期召开协调会，集中解决发现的问题，指导、督促各工种开展成品保护工作。11.3成品保护具体措施11.3.1原材料、半成品堆放场地应平整、干净、牢固、干燥、排水通风良好、无污染。11.3.2原材料、半成品堆放时应分类、分规格堆放整齐平直，水平位置上下一致，防止变形损坏、防止颠覆或倾倒。11.3.3注重工序过程中的成品保护，合理、有序地进行穿插施工，确保工序产品不被污染或损坏。11.3.4所有管线、配电箱和水系统闸阀按照图纸标注在两端及中间检修位置分别标签，标签应统一规格，各系统标签应予以区别，标签文字应为印刷体，易于识别，具有永久的防脱落、防水、防高温、防腐蚀性。11.3.5鉴于本工程施工现场空旷，容易出现鼠患，在工程后期，为防止所敷设的电线电缆被啃咬损坏，在所有电缆沟、电缆井道出入口均应可靠封堵。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案11.3.6保护其他施工单位的成品、半成品；不得出现随意开槽打洞等破坏他人产品的行为。11.3.7在工程未办理竣工验收移交手续前，不得在工程内使用房间、设备及其他一切设施。11.4防火门成品保护措施11.4.1入场存放应垫起、垫平，码放整齐。11.4.2安装前检查无损后在进行安装，安装后使用前两侧应进行保护，防止碰撞损坏。11.4.3装门框时要防止磕碰、划伤。11.4.4安装完成后，土建方仍在施工，如果门框有下槛，应做与下槛长、宽、高尺寸相称的凹形木板槽，将凹口冲着地面扣在下槛上，保证无划伤、踩踏变形，两竖框距地面1000mm处用木夹板保护，防止碰撞。11.4.5门扇安装完毕后，如有保护膜破裂，用透明胶带与透明保护膜表面粘接，避免出现表面划伤、磕碰。门扇保护膜修复后，将锁具装好，并用PVC保护膜把面板、把手分别粘贴，避免表面划伤、磕碰。在框扇表面贴保护膜时，应注意不允许用胶带与喷涂面直接接触。门扇表面有污点，可用清水擦洗掉。11.4.6门扇、锁具安装完毕后，要将门扇锁紧。防止成品碰伤、划伤，锁具丢失。11.4.7注意对门上锁具和面板把手的保护。11.4.8抹灰及墙面装饰前用塑料膜保护好，任何工序不得损坏其保护膜，防止砂浆、污物对表面的污染。11.4.9防火门面漆为后做时，应对装修后的墙面进行保护（可贴50mm宽纸条）。11.4.10需搭设脚手架时，拆搭过程中，注意不得碰撞。十二、服务承诺及售后服务12.1质保期服务承诺12.1.1工程交工验收后，我单位将启动“工程回访与保修程序”，针对该工程成立“工程回访与保修小组”，为业主提供满意的后期服务。12.1.2“工程回访与保修小组”由公司工程部相关人员构成，由公司直接领导，负责在缺陷责任期内提供满意的后期服务。12.1.3工程交工验收后，“工程回访与保修小组”77 湖南省质量技术监督检测中心消防、空调安装工程施工方案立即进入角色，积极主动与业主、监理联系，开展工程回访工作，对工程质量、使用质量进行动态跟踪，广泛听取各方面的意见，对业主、监理提出的问题，详细调查，认真处理，及时解决，为业主提供满意周到的服务。12.1.4.缺陷责任期结束时，“工程回访与保修小组”负责与业主签订工程移交手续，保证向业主交出优质的产品，向业主交一份满意的答卷。12.2售后服务第一章公司售后服务手册实施办法第一节用户服务目的全方位、全过程为用户提供“至诚至信的完美服务、百分之百的用户满意的服务”是我公司的企业宗旨，是工程项目施工管理中始终遵循的原则。目的在于完善产品的质量和售后服务，创造优质、全方位的服务。以一流的管理、一流的技术、一流的施工、一流的服务去实现我们对业主的承诺，创建用户完全满意的工程。释义：用户：指产品的用户，即业主（或使用者）；全方位：指用户对产品的要求和意识（包括潜在意识）；全过程：指工程的四个阶段（工程开工前期、工程施工中期、工程保修期、保修期结束）。相关文件：《中华人民共和国建筑法》；《建筑工程质量管理条例》；建设部80号令等。第二节用户服务目标“至诚至信的完美服务、百分之百的用户满意的服务”。工程施工阶段服务目标：在工程施工及管理的全过程中，完成业主对项目明确的和潜在的服务需求，以达到工程预定的工程质量目标，实现对业主的承诺。工程竣工后的服务目标：保证建筑安装工程的安全和使用功能，协助业主对建筑安装工程的使用功能进行全面的维护。第三节用户服务工作的原则及标准77 湖南省质量技术监督检测中心消防、空调安装工程施工方案站在客户的立场上考虑问题、解决问题，把客户的需求和满意放到一切考虑因素之首，同时必须做到兼顾企业利益，使客户利益与企业利益相得益彰。必须做到：服务热情周到，信息交流畅通，反应快速准确，质量保证完善。第四节保修期限安装工程保修保养：按合同和国家规定执行。第五节用户服务的组织机构和管理体系12.3用户服务的组织机构本工程施工阶段，公司将委派优秀的管理人员组成工程项目管理班子，项目经理部在公司总部的领导下，充分发挥企业的整体优势，按照项目管理手册和程序文件的要求进行项目施工管理。严格按照公司GB/T19000—ISO9001模式标准，建立项目质量保证体系来运作，以全面质量管理为中心环节，出色地完成施工阶段的服务目标。在工程施工过程中，与业方协商，业主委派2-3人组成学习班，随时跟随我施工单位进驻施工现场，跟踪系统设备安装、调试，以便在工程施工完毕后，利用业主在接受我公司培训操作后能更好地发挥检修、维护作用。工程竣工后，由公司用户服务部和项目经理部共同负责对工程竣工后保修期内，售后服务的组织工作和保修结束后为业主提供维修保养计划。12.4用户服务管理体系12.4.1前期策划服务工程开工前期，向业主客观地介绍公司基本情况，使业主对我公司有一个真实的了解，同时，我公司可协助业主进行工程前有关组织工作的具体运作，帮助业主协调周边环境等工作。12.4.2过程精品服务，在施工过程中，要考虑用户的需求和利益，尽可能满足用户潜在的要求，以“精品工程”回报业主。同时，我公司可利用技术优势，为工程提供细部结点的深化设计和提出合同化的建议供设计单位参考。12.5服务管理的内容12.5.1根据用户的要求、设计意图完善我们的施工方案，完善设计内容，设备物资选型。12.5.2对施工中用户提出的问题及时办理。12.5.3对用户在施工管理过程中提出的意见，项目经理部及时分析、汇总。作为质量改进和改善管理工作的依据。12.5.477 湖南省质量技术监督检测中心消防、空调安装工程施工方案专业分公司和机关各部门为工程项目提供优质服务。工序之间，上道工序要为下道工序创造良好的条件，提供必要的服务。12.6操作建筑工程手册为了全面地进行工程保修服务，满足业主的使用功能和舒适性，确保业主享受到良好的服务和完善的保修项目。12.6.1为业主提供《用户手册》。手册主要就用户的各部位材料及设备的使用方法，注意事项进行说明，确保业主对安装工程的使用功能有一个初步的了解和正确地进行使用，确保业主在使用工程和后续工程有关设施和功能时，便于查询。12.6.2对工程竣工时提供一套《操作与维修手册》，手册主要就该工程的各部位材料及设备的使用方法，注意事项进行说明，确保工程在竣工验收投入使用后能够满足业主的设备正常使用，重点分析各系统的运行方式。12.7提供工程使用的培训工程竣工后，专业系统保证应有一个月或试运行，对用户进行培训后移交。12.8定期服务12.8.1在工程保修期一个月内对用户进行回访，了解用户对使用功能不完善方面的意见和处理急需解决的质量问题。12.8.2保修期内每月至少二次电话回访，每月至少一次到现场调查。12.8.3中间回访，在工程交工半年时进行，了解使用状况和安全寿命方面存在的问题。12.8.4保修期结束前一个月进行交接回访，了解用户对建筑产品的全面评价及后期出现的质量问题，并及时改正，以便互相交流意见。保修期阶段根据工程情况制订保修计划，并报业主的相关管理部门务案，以保证保修保养工程的顺利进行。同时，根据业主的要求，及工程特点制订季节性回访计划，及时了解，处理管理部门发现的问题，以便更好地为用户服务。该阶段的模式为“一、二、三、四“模式。一个结果——用户完全满意；二个理念——带走用户的烦恼；三个降低——降低用户投拆率，降低服务遗漏率，降低服务质量不满意度；四个不漏——一个不漏地记录问题；一个不漏的处理问题；一个不漏地复查结果；一个不漏地反馈问题。12.9后期延伸服务77 湖南省质量技术监督检测中心消防、空调安装工程施工方案保修期过后，根据业主的要求，我公司可为业主提供其他特殊服务。比如：局部免费维修。12.10缺陷责任期内的维修保护方案工程完工时，首先成立由项目总工为组长，技术干部及有关人员组成的工竣工维护小组，负责缺陷责任期内对工程的维护工作。缺陷责任期内，维护组要定期对所建工程进行全面、仔细的组织检查，遇地震、暴风等不可抗拒的自然灾害后要随时组织检查，对出现的工程缺陷要登记清楚，分析缘由，及时向业主上报缺陷数量、缺陷范围、缺陷责任及原因，并立即组织维修。缺陷责任期限内工程的维护，要在不影响正常使用的情况下进行，必要时采取可行的防护措施，确实需要中断交通时，必须在业主同意后方可进行。各项缺陷的修复必须符合规范要求并取得业主的认可。缺陷责任的维护分两种情况，若因本承包人施工质量问题造成的，本承包人自己拿出修复方案并报业主批复后立即实施，若属非承包人责任造成的缺陷，本承包人将及时上报业主，并按照业主批复的方案组织维修。缺陷责任期内本承包人成立的维护小组，将保证管段内给排水畅通，没有淤积物和阻塞物，消防泵、通风机、感温、感烟探测器、燃气探测器、手动报警按钮、消火栓按钮等各种设施齐全，无损害，各种标志醒目无毁环。12.11维护小组本承包人成立的缺陷维护小组，还将对安装工程内设计方面不完善之处进行合理完善、补建。12.11.1发生紧急抢修事故的，乙方应当在接到通知后，立即到达事故现场抢修。12.11.2属于保修范围的项目，乙方应在接到通知后的4h内派人保修，乙方不在约定期限内派人保修，甲方可自行或指派第三方保修。12.11.3一般情况下，甲方电话通知乙方维修，乙方到达现场后，甲方将书面通知给乙方，乙方维修合格后，在甲方的维修记录上签字。12.11.4维修项目完成后，必须经用户、甲方验收签字后确认。12.11.5维修工作完成后，乙方负责将施工现场清理干净。12.11.6乙方维修人员应按甲方制定的维修程序进行维修，服从甲方管理，服从监理和用户的监督。做到安全、文明施工12.11.7乙方维修负责人：工程项目部77 湖南省质量技术监督检测中心消防、空调安装工程施工方案按照ISO9002系列标准要求，本承包人承诺实行竣工回访，工程交付业主后，仍要不断取得联系，听取业主对工程项目的使用情况及意见。十三、建筑设备安装节能措施13.1应急照明、疏散指示系统节能措施13.1.1设计中采用的光源13.1.1.1在消防控制中心，自备发电机房、配电室、消防水泵房气体灭火系统控制间以及在火灾时仍需要坚持工作的其他场所与通信机房、网络中心、设备监控室等重要技术用房设置备用照明。13.1.1.2在疏散楼梯间、防烟楼梯间前室、疏散通道、消防电梯及其前室、合用前室等处设置疏散应急照明；并在各安全出口处和疏散通道分别设置安全出口标志和疏散指示标志照明灯。13.1.1.3利用应急发电机组作为应急照明的应急电源；采用双回路专线供电，机房或楼层总箱自动切换的供电方式。所有疏散应急照明灯具自带蓄电池作为辅助应急电源。急电源供电转换时间不大于5S。13.1.1.4采用集中控制型疏散应急照明系统，对所有疏散应急照明灯，安全出口标志和疏散指示照明灯进行集中控制，在火灾发生时，能根据现场情况，对逃生路径进行智能分析，实时调整应急指示疏散方向，实现安全，准确，迅速逃生，提高安全系数。13.1.1.5应急照明供电干线采用矿物绝缘电缆，分支回路采用耐火低烟无卤塑料绝缘铜芯导线，穿金属线槽或电线管敷设。穿镀锌钢管暗敷时，保护层厚度不小于30mm，明敷时（包括在天花吊顶内），镀锌钢管（或金属线槽）外应涂防火涂料保护。13.1.1.6疏散应急照明灯及应急疏散指示灯标志灯均采用LED节能光源。13.1.2应急照明、疏散指示系统施工措施13.1.2.1照明光源、灯具的采购控制照明光源、灯具及其附属装置的采购，应符合设计，荧光灯灯具和高强度气体放电灯灯具的效率应满足如下节能标准要求参数：a.荧光灯灯具和高强度气体放电灯灯具的效率允许值灯具出光口形式开敞式保护罩（玻璃或塑料）格栅格栅或透光罩透明磨砂、棱镜荧光灯75%65%55%60%—77 湖南省质量技术监督检测中心消防、空调安装工程施工方案高强度气体放电灯75%———60%b.照明设备谐波含量限值应符合下表的规定谐波次数n基波频率下输入电流百分比数表示的最大允许谐波电流（%）22330×λ510779511≤n≤39(仅奇次谐波)3注：表中λ为电路功率因数。13.1.2.2照明光源、灯具及其附属装置的施工措施灯具安装的具体方式应根据灯具的形式及重量进行选用。其固定支架采用型钢支架。首先应保证灯具固定牢靠。因部分位置较高，施工时使用升降平台、搭脚手架及合梯进行安装。所有导线电压等级不应低于交流500伏。按照设计选择安装照明光源、灯具及其附属装置（包括型号、规格、安装高度、灯具分布及方向等），方能确保设计预期的“照明功率密度”和“照度”的实现；保证照度均匀的设计规定。在通电试运行中，应测试并记录照明系统的照度和功率密度值。a.照度值不得小于设计值的90%。b.功率密度值应符合设计规定。检查数量：每种功能区检查不少于2处。检验方法：在无外界光源的情况下，检测被检区域内平均照度和功率密度值。由建设单位委托具有相应检测资质的检测机构检测，验收时核查检验报告。13.2低压配电系统节能性能检验控制13.2.1电网谐波电压、谐波电流检测检查数量：按系统全部检测。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案检验方法：在已安装的变频、照明等可产生谐波的用电设备均可投入的情况下，使用三相电能质量分析仪在低压系统输入端测量。由建设单位委托具有相应检测资质的检测机构检测，验收时核查检验报告。13.2.2三相照明配电干线的各相负荷分配平衡检测检查数量：按系统全部检查。检验方法：建筑物照明通电试运行时开启全部照明负荷，使用三相功率计检测各相负载电流、电压和功率。由建设单位委托具有相应检测资质的检测机构检测，验收时核查检验报告。13.3通风与防排烟系统节能措施13.3.1风机节能措施通风节能工程所使用的风机设备均选用效率高，能耗小的产品，风机的单位风量耗功率不超过0.533W/CMH。进场时，应按设计要求对其类型、规格及外观等进行验收，并根据设备检测报告对产品的技术性能参数进行核查。系统安装完毕后，需进行设备单机试运转和调试，系统的总风量与设计风量的允许偏差不应大于10％。13.3.2风管的制作与安装应符合下列规定风管的材质、断面尺寸及厚度应符合设计要求；风管与部件、风管与土建及风管间的连接应严密、牢固；风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求或现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定；检验方法：观察、尺量检查；核查风管及风管系统严密性检验记录。检查数量：按数量抽查10%，且不得少于1个系统。第四章安全保证措施一、安全管理目标1.1目标：创文明施工现场，杜绝重伤亡事故，年负伤频率控制在1‰以内。1.2依照GB/T28001-2004职业健康安全管理体系，结合相应法律、法规实施，确保施工过程安全与健康实现策划、行动、检查、改进系统化模式，结合本工程实际以保证“安全第一、预防为主”的目的。二、组织保证措施2.1落实安全生产岗位责任制我公司在本工程的安全生产管理中将贯彻“安全生产，预防为主”77 湖南省质量技术监督检测中心消防、空调安装工程施工方案的原则，实行公司管理，项目负责，政府监督，全员参与的模式。以工地安全预防，技术管理为手段，层层落实安全生产岗位责任制。2.2强化项目部安全生产执行职能项目部安全员负责日常安全工作，负责对进入现场的作业人员进行安全教育，督促、检查各项措施的落实情况，制定有针对性的安全管理制度，检查执行情况，并保存检查记录。2.3强化安全生产达标管理建立以项目经理为首的安全管理保证体系，以项目工程师为首的安全技术保证体系，专职安全职能部门为首的专业管理监督体系强化施工现场的安全生产达标管理，抓关键、抓重点、促全面、按照“安全预测→制定安全措施→执行落实安全措施→检查监督”的基本程序达到预防的目的，脚踏实地搞好安全生产，将工程优质高速地建设好。2.4坚持安全例会及检查制度坚持每月一次的安全大检查，并将检查的结果上报公司质安处；每月一次的安全例会，全面分析现场的安全状态；每天班前安全生产技术交底会。2.5严格检查安全隐患，严肃处理安全违章责任人公司质安处依照建设部（JGJ59-99）《建筑安全检查评分标准》对项目的现场安全进行检查，并保存检查记录。作业人员必须自觉遵守安全操作规程，对违章作业者，除批评教育外按公司相关规章制度给予经济处罚。2.6安全保障组织机构与人员配置2.6.1安全保障体系要求全员参与安全管理，项目经理是施工项目安全管理第一责任人，各职能部门领导是部门安全管理负责人，各级职能部门、人员，在各自施工范围内，对实现安全生产的要求负责，承担安全生产责任，建立安全生产责任制，从经理到工人的生产系统做到纵向到底，一环不漏，各职能部门，人员的安全生产责任做到横向到边，人人负责。2.6.2质安科设专职安全员2人，负责工程安全管理的检查、监督，各部门、各工作班组各设兼职安全员1人。2.6.3安全保障组织机构人员：项目经理、技术负责人、劳务管理负责人、其它有关部门人员。三、施工安全管理措施3.1施工现场安全管理制度3.1.177 湖南省质量技术监督检测中心消防、空调安装工程施工方案搞好安全教育和安全生产宣传工作提高全员安全意识，重点抓好合同工和各工种新上岗人员的培训教育，对特种作业人员确保全部持证上岗人员的培训教育，对特种作业人员确保全部持证上岗。在采用新技术、新工艺、新设备、新材料时，根据其特殊性对有关人员进行安全技术培训和教育。所有参与施工的人员在进场前均应接受安全教育，凡受教育者应签名备查，没有接受安全教育者不得进入施工场地。3.1.2认真执行各级安全生产责任制，具体制订本工程施工实施细则，安全生产奖罚条例，做到人所共知，使安全生产工作得到全面落实。3.1.3建立施工负责人和专职安全员的安全施工监督检查日记制度，及时掌握和记录生产中各种安全隐患及措施落实情况，在主要地段等场所悬挂醒目的安全警示牌。3.1.4编制各分部分项工程安全施工技术措施，关键部位安全措施向班组进行书面交底，不折不扣贯彻落实到施工班组和各操作人员手中。3.1.5准备好足够的安全防护用品和防护器材，强制穿戴防护用品（如安全帽、安全带、工作鞋等），提高施工人员自我防护能力。3.1.6例行安全检查制度，公司主管部门定期或不定期对施工现场进行安全大检查，专职安全员应对所有施工工作面进行来回巡视，监督安全生产及技术措施的贯彻落实情况，发现安全隐患即时纠正和处理，防患与未然。3.1.7施工现场设置独立的供电电源及漏电保护装置，安全保护装置须反应灵敏、可靠，操作灵活，无任何卡滞现象；按安全规程要求制订消防措施，设置消防栓和灭火器，并定期检查维护，保证正常使用。3.1.8施工区域出入口设门卫值班，防止非施工人员进入现场。建立门卫制度，设立公告标牌，并派多名专职保安人员，作好24h昼夜巡逻。3.1.9易燃、易爆物品设置专人保管，严格执行领用审批制度，贮存堆放场地须采用隔离措施并保证有足够的安全距离。3.2安全技术交底制度3.2.1建立、完善以项目经理为组长的职业健康与安全生产领导小组，配备专职安全员，有组织地开展职业健康与安全管理工作。3.2.2实行安全生产三级管理制，一级管理由项目经理负责，二级管理由安全员负责，三级管理由施工班长负责。3.2.3建立各岗位人员安全生产责任制，明确安全责任，做到纵向到底，横向到边，各自做好本岗位的安全工作。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3.2.4对施工机械要加强维修与保养，严格选用符合技术和安全规程的施工机具，并坚持安全挂牌制度。3.2.5对技术复杂、施工危险性大、多发易发事故的工程施工项目，编制和实施专项安全施工组织设计，确保安全施工。3.3施工现场安全教育和培训制度3.3.1安全教育与思想教育相结合，提高操作者的安全意识和自保互保能力，牢固树立“安全高于一切，责任重于泰山”的思想。3.3.2实行“三工制”的安全教育管理模式，加强工前教育，工中教育、工后讲解，积极开展各项安全教育活动。3.3.3对所有工种及时进行安全操作规程教育，作好岗前安全培训。3.3.4特种作业人员必须进行专门培训，经考核合格，持证上岗。3.4施工现场健康安全检查制度3.4.1定期检查：项目经理部要保持检查制度的落实，规定定期检查日期、参加人员。项目经理部每周进行一次，工班每天进行一次。每月对职工进行一次体检。3.4.2非定期检查：对特殊施工部位（如主机设备安装、脚手架搭设等）、大型起重设备，施工危险性大，采用新工艺以及节假日前后等都要进行非定期检查。传染病的传染高峰期对工地食堂、厕所、办公区、宿舍等场所进行不定期的抽检。3.4.3班前检查制：专业责任工程师和区域责任工程师必须督促与检查施工安全防范措施是否进行了落实。四、主要阶段项目安全措施4.1安全生产的一般措施4.1.1现场安全标志醒目、齐备。工程的“四口”，“五临边”必须有防护措施，并挂危险标志，防止坠落伤人，按规定使用安全“三宝”（安全帽、安全带、安全网）。4.1.2仓库及现场设置防护设施，易燃易爆物品分堆隔放，并挂警告牌“严禁烟火”，配备足够有效的消防器材；现场用的氧气、乙炔瓶应放在安全的地方，并相距5m以上。4.1.3夜间施工必须有良好的照明，施工现场洞、沟、坎等危险的地方要设置示警灯。4.2施工准备阶段安全措施4.2.177 湖南省质量技术监督检测中心消防、空调安装工程施工方案进入施工现场前，进行安全技术教育工作，未经安全技术教育的人，不能直接参加制作安装工作，对于本工程安全技术规程不熟悉的人，不能独立作业。4.2.2对进场施工的人员，进行安全生产制度教育，制定严格的奖罚制度。4.2.3对于技术条件、身体状况不适于岗位工作和严重违章违纪的责任者坚决辞退。4.2.4工程技术人员尽量避免制定会产生冒险施工和危险作业的施工方案，如无法避免，应制定确保安全的防护措施和管理措施。4.2.5在工程项目开工前，全面考察和详细了解施工现场安全保障情况。4.2.6进入施工现场，则必须穿戴好安全帽，穿工作鞋，正确使用个人劳动保护用品。非作业人员不得进入施工现场。4.3管道连接阶段安全措施4.3.1锯管套丝时，管子压钳案子要放平稳，两人以上操作，动作应协调，用力要均衡，防止锯条折断或套丝扳手崩滑伤人。4.3.2两人同时操作管钳进行接口时，用力要均匀，压紧、拿稳把柄。不得将短管套入把柄内，加长力臂的做法。4.4焊接阶段安全措施4.4.1施工现场周围应清除易燃易爆物品或进行覆盖、隔离，如必须在易燃易爆气体或液体扩散区施焊时，应经有关部门检试许可后，方可进行。4.4.2电焊机外壳，必须接地良好，其电源的装拆应由电工进行，并应设单独的开关，开关应放在防雨的闸箱内，拉合时应戴绝缘手套侧向操作。4.4.3焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套。在潮湿地点工作，应站在绝缘胶板或木板上。4.4.4更换场地移动把线时，应切断电源，不得手持把线或连接胶管的气焊枪爬梯登高，清除焊渣时，采用电弧气泡清除时，应戴防护眼镜或面罩，防止铁渣飞溅伤人。4.4.5乙炔发生器必须设有防止回火的安全装置、保护链；氧气瓶、氧气表及焊割工具上严禁沾染油脂，氧气瓶应有防震胶圈。4.4.6乙炔发生器应每天换水，严禁在浮桶上放置物料，更不准用手在浮桶上加压或摇动。4.4.7乙炔发生器不得放置在带电的电线的正下方。与氧气瓶和操作焊接地点应保持10m的距离，电石应放在通风良好，不漏雨，干燥的地方。4.5使用机电设备加工的安全措施4.5.177 湖南省质量技术监督检测中心消防、空调安装工程施工方案使用带丝套扣进刀退刀时，用力要均衡，不得用力过猛。压力案子上不准对方重物，套丝板用后不准立放，以免倒下伤人。4.5.2若两人拉锯断管，要相互配合，用力要均匀，断至尾部时，扶住管子，以免管子突然坠落，砸伤腿脚。4.5.3使用机电设备前，先检查应有保护漏电，如有故障，必须经电工修理好方可使用。机电设备应有保护罩和接地线路，绝缘性能要良好，电源开关要设于专用开关箱内，下班时断电上锁。操作电动弯管机时，勿接近旋转的弯管模。4.5.4操作机电设备时，严禁戴手套，并应将袖口扎紧。女同志应戴工作帽，严禁在运转过程中检修机具设备。4.5.5使用电锤前，先检查锤头牢固否，使用砂轮锯应有防护措施，机具上不准随意放重物。4.6安装阶段安全措施支托架上安装时，先把管子固定好再接口，防止管子滑脱砸伤人。五、施工安全用电管理措施5.1认真执行建设部和地方安全用电的有关规定，严格按照《施工现场临时用电安全技术规范》（JGJ46-2005）的有关规定，对现场用电系统进行架设并采用相应的保护措施，各种机电设备必须装设二级漏电保护器，做好接零接地。实行一机一闸一箱一漏电保护器，专机专用。夜间施工设置充分的照明。5.2制订本工程用电安全技术管理制度以及施工作业方案，按计算选配各种电力器材，对电源走向、线路布设、各级配电装置安装、用电单元划分等统筹规划，合理布局。5.3施工用电采用TN-S系统，按负荷分布情况及用电单元性质分别设置相应的总配电箱、分配电箱及专用配电箱，按规程要求安设漏电保护器。各配电箱采用铁质箱（箱体外壳接零）上锁管制，同时做好防水防雨措施。5.4施工现场临时用电设备必须装设漏电保护器。机械设备防护装置齐全、有效，并有专人负责管理，电动机械有良好的接地、接零措施，安全电压采用36V。对电动工具、起重机械定期进行性能鉴定工作，保证性能良好，安全装置完整、可靠。5.5临时用电线路的安装、维修、拆除，均由经过培训并取得上岗证的电工完成，非电工不准进行电工作业。5.6临时线路采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度及线距符合安全规定，并架在专用电杆上。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案5.7施工现场的电力线路实行三相五线制如引入的电源为三相四线制时，在引入的第一道开关的零线端子处，做好重复接地，工作零线和保护地线同时从重复接地引出，重复接地电阻>4Ω。5.8导线穿墙、坑、洞、棚和过道时应穿管保护，严禁乱拉乱扯焊把线等；工作行灯电压不得大于36V。潮湿地场所及金属容器内不得超过12V。5.9维修电工必须执证上岗。5.10配电箱要有防护栏、防雨、防砸棚，箱体要采用铁质配电箱每个箱子上锁设专人负责。5.11移动的电气设备的供电线使用橡胶电缆，穿越临时施工道路时穿管埋地敷设，破损电缆不得使用。5.12检修电气设备时必须停电作业，电源箱或开关上挂“有人操作严禁合闸”的示警牌或设专人看管。必须带电作业时经有关部门批准。5.13现场架设的电力线路，不得使用裸导线，临时敷设的电线不得随意乱拉、乱扯，必须安设绝缘支承物。5.14施工现场用的手持照明灯使用36V的安全电压，在潮湿基坑用的照明灯则采用12V电压。5.15严禁用其他金属丝代替熔断丝。六、施工机具安全控制措施6.1各种施工机具操作人员和车辆驾驶员，必须取得操作合格证，不准操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操作，对机械操作人员要建立档案，专人管理。操作人员必须按照本机说明书规定，严格执行工作的检查制度和工作中注意观察及工作后的检查保养制度。6.2机械设备驾驶室、操作室内要保持整洁，严禁存放易燃、易爆物品，严禁酒后操作机械，严禁机械带病运转或超负荷运转。6.3用手柄启动机械注意手柄倒转伤人。向机械加油时要严禁烟火。6.4机械设备在施工现场停放时，选择安全停放地点，夜间有专人看管。6.5严禁对正在运转的机械设备进行维修、保养、调整等作业。6.6指挥施工机械的作业人员，必须站在可让人望到的安全地点并明确规定指挥联络信号。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案6.7较大型设备吊装及场地窄小、障碍严重的起重作业，编制专项施工方案，其安全技术保证措施可靠详尽；起重吊装机具不得带病作业，按规定配齐可靠有效的安全装置；钢丝绳扣和滑轮等不允许以小代大；运输途中，货物要绑扎牢固，避免滑动和倾倒。6.8使用钢丝绳的机械，在运行中严禁用手套或其他物体接触钢丝绳。用钢丝拖拉机械或重物时，人员远离钢丝绳。6.9起重作业应严格按照《建筑机械使用安全技术规程》（JBJ33-2001）和《建筑安装工人安全技术操作规程》规定的要求执行。6.10砂轮机安装不小于180°的防护罩和牢固的托架。6.11定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“三不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。6.12吊装管子、风管的绳索必须绑牢，吊装时要服从统一指挥，动作要协同一致，吊装就位后，必须固定好并且放在支吊架上，以防掉下伤人。风管吊装时不得中途停止，以免发生危险。6.13使用人字梯时，竖立角度大于60°和小于35°，梯子上部应当用绳子系在牢固的物件上，梯子脚应当用麻布或橡皮包扎，或由专人在下面扶住，以免梯子滑倒。6.14电焊作业必须穿戴好防护用品，不得在雨水下进行施焊作业，以免发生触电事故。6.15在使用铁锤和操作钻床时不要戴手套。七、消防安全措施在施工生产全过程中必须认真贯彻实施“预防为主，防消结合”的方针，确保在本项目不出现消防伤亡事故。7.1实行逐级防火责任制，明确各级职责，组建消防小组，负责日常的消防工作。7.2各施工队在项目经理部的监督检查下，建立内部的逐级防火责任制，加强民工消防教育。7.3所有到场施工队需经防火安全教育后，方可上岗作业，在职工中开展防火安全的宣传教育。7.4现场设有明显的防火标志，每月对职工进行一次治安、防火教育。定期组织保卫、防火工作检查，建立消防工作档案。7.5现场配备足够的消防器材，做到布局合理，经常维护、检查、保养，采取防雨淋措施，保证消防器材的灵敏有效。7.6加强对易燃、易爆物品的管理，由专用仓库存放，在存放处挂明显警示标牌，对于此类材料严格执行限额领用材料制度。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.7氧气瓶、乙炔瓶工作间距符合国家有关标准，乙炔瓶与一切明火距离不小于10mm。离氧气瓶不小于5m，乙炔瓶、氧气瓶和焊枪均应分隔开，不得存放在同一室内。7.8在仓库、办公室、易燃品对面处设消防水池（有条件时）和灭火器。7.9普及消防知识，人人知道火灾来临时如何处理，在项目施工过程中应进行1-2次消防实战演练，并做好记录，以加强施工作业人员的消防意识。7.10现场配备4名兼职消防员，建立消防网络。7.11严禁仓库使用碘钨灯和超过60W白炽灯等高温灯具。八、工地保安8.1工地临时设施必须经业主审批后才能搭建，现场设围栏、围墙和门卫保安值班室，加强值班保卫工作，聘请专职保安人员，每天24h巡逻值班。8.2加强仓库、材料管理。现场材料员要严格执行收、管、发制度，作到谁领用谁保管谁负责，小型机具要设铁箱保管，贵重材料仪表要入仓库保存，如因保管不善而造成失窃，要追究保管人员责任。8.3加强对民工的管理，民工进场要有主管部门的通知，才能安排工作和住宿，并按规定办理暂住证。8.4现场人员要做到“三不”、“一遵”。即“不偷窃、不赌博、不打架斗殴、遵纪守法”，违者处罚。8.5加强对设备及安装好的成品保护，加强检查巡视，防止设备被损坏，健全机具进场退场登记制度，携带东西出场，必须经门卫检查。加强安全检查巡视，作到每天安全情况有记录。九、安全保障检查程序9.1项目经理和安全技术人员每天对施工现场进行巡视，做到：小问题当天解决，大问题限期解决，危及职工生命的问题要先排除险情，采取可靠措施后在施工。9.2项目经理坚持每天班前安全生产讲话，每周现场安全生产活动。9.3定期组织召开安全生产会议。9.4建立施工安全生产日志。9.5定期安全检查，施工项目自检每10天一次，班组坚持自检。专业性安全检查，按规定要求确定日程。9.6对特别部门、特殊设备实行突击性安全检查。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案9.7对预料中可能会带来新的危险因素的新工艺，对有特殊安全要求的手持电动工具、设备进行特殊安全检查。9.8安全管理制度为保证施工现场操作者本人或他人的安全,对进入施工现场的所有人员强制其执行本制度。9.8.1衣服：所有人员(包括参观者)进入现场应穿戴紧束。9.8.2安全帽：进入施工现场所有人员(包括参观者)应戴安全帽,女性应头戴压发安全帽,且配戴方式符合安全规定要求。9.8.3鞋：所有进入施工现场的施工人员应根据工作环境需要穿经过批准的劳保用鞋。进入施工现场的参观者应穿防滑平底鞋。9.8.4眼睛保护装置：在可能使眼睛受到伤害的地方，全体施工人员均需戴必要的眼睛保护装置,如护目镜和面罩。对于参观者不具备上述眼睛保护装置的人员，我们将谢绝其到上述地点参观。所有从事磨碎、切割、钻探的人员均应戴上护目镜，包括协助人员。焊工焊接和清洗焊缝时应在焊罩下或戴上安全眼镜。9.8.5手的安全保护：在处理可能烧伤、划伤或擦伤手的物质或从事可能产生上述伤害的工作时,应戴指定的劳保手套。在处理金属、热物体、焊接等可能伤害到手的地方时应戴指定的劳保手套。在处理化学物质时应戴合适的手套以保证不产生副作用。在操作转动机械如台钻时严禁操作者戴手套作业.9.8.6呼吸保护装置：在缺氧或有毒或有窒息性气体或蒸汽或大量粉尘或严寒的环境下工作时，必须使用呼吸保护装置。9.8.7安全约束：安全帽、安全带、安全网与吊装机具以及劳保用品必须是合格产品，使用者应正确使用。9.8.8酒、麻醉品：施工人员严禁酒后作业，任何施工人员不得使用麻醉品或可能导致反应迟钝或伤亡的药品。对于饮酒或使用麻醉品的参观者我们将拒绝其入内。十、季节施工措施10.1高温季节施工措施进入夏季高温季节施工时，为了保障建设施工现场作业人员生命安全，防止各类事故的发生，特制定以下施工现场防暑降温措施。10.1.1合理安排作息时间，避开高温时段，11时至14时各建筑施工现场严格控制室外作业，38℃以上高温时，不得安排职工进行室外作业，严格控制加班加点，适当减轻劳动强度，确保职工的身体健康和作业安全。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案10.1.2保证施工人员的饮食卫生，从食物采购、制作等多个环节进行把关，防止变质的食品流入食堂，同时改善饮食质量，保证饭菜可口卫生，防止集体食物中毒和各类传染病的发生。10.1.3保证职工休息环境，民工宿舍保持通风，适当降低住宿密度，宿舍要配备电扇，确保职工有良好的休息条件。10.1.4做好医疗保健工作。各施工现场都准备好人丹、十滴水、藿香正气丸等防暑降温用品和必需的常用药品，发生紧急情况要及时对工人进行救助，严禁带病上岗操作。10.1.5改善工人饮水条件。各施工现场都配备必要的茶水、盐水，保证工人饮用水卫生安全，有条件的施工现场都熬制了绿豆粥等，做到有效防暑。10.1.6夏季高温极易发生火灾，施工现场都加强了对易燃易爆物品的管理，严格执行消防制度、动火审批及监护制度，严禁在施工区域内吸烟。10.1.7加强从业人员的安全生产教育培训工作，提高从业人员的安全技术水平和安全意识，杜绝违章指挥、违章作业和违反劳动纪律等现象发生。10.1.8加强高温期间的值班工作。各单位要密切注意天气变化情况，严格值班制度，发生事故在规定的时间内及时上报。10.2雨季安全措施10.2.1加强雨季施工的安全教育，加强“三保”的利用，树立防雨、防汛的安全忧患意识，共渡汛期施工难关。10.2.2大风、大雨前后，全面检查工地，发现问题后及时处理解决。10.2.3一切分项工程都严格按施工验收规范和雨季施工措施施工，严禁蛮干，尤其对机电设备要专人定期检查，接地电阻等防雷设施是否完备，以确保施工安全。10.2.4六级以上大风停止高空作业，遇大雨不得移用各种电器设备。10.2.5做好防暑降温工作，做好食堂、宿舍、厕所的卫生消毒工作，防止传染病发生。10.2.6防汛抢险队要定期组织活动，学习有关防汛知识，落实上级精神，提高人员素质，遇到险情，能够快速、冷静的进行下理。10.2.7易燃易爆物品要妥善保管好，防止受潮、变质、起火等事故。现场设置可靠的消防器材，并要定期检查防雨、防潮、防晒措施。10.2.8露天使用电器设备有可靠防漏电措施，在雨期使用电器设备的操作者，要穿绝缘鞋，戴绝缘手套，防止触电。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案十一、施工现场危险源的识别序号危险类别危险源控制措施实施要点责任人1高空坠落土建临边洞口、安装过程中的预留洞口及高空作业施工作业前进行交底，作业人员要持证上岗，按安装专项安全技术方案施工，安全防护用品配备齐全。靠近临边、预留洞口施工时专人在旁防护，对登高作业人员进行安全健康检查，对安全防护用品要进行使用前的全面检查。安全员专业工长2触电临时照明、用电编制临时用电组织设计，采用标准配电箱，实行二三级漏电保护，做到一机一闸一漏一箱，加强巡查和维护，并做好记录。现场临时用电线架空敷设，电箱上锁，加强教育，不私接乱拉，现场电工负责巡查维修现场电工安全员3机械伤害电焊机、手套丝机、台钻、切割机所有外露传动部位设防护罩，做好接地保护和防雨措施，漏电保护灵敏可靠，电焊机配备二次空载降压装置。所有机具验收合格后挂牌后使用，机械员负责检查维护，场外使用搭设防雨棚，专业工长负责做好作业、人员操作规程的交底。专业工长机械员4火灾施工现场易燃易爆物品确定防火重点部位，按规定配备灭火器材，专人看管，安全员负责对防火重点部位，仓库宿舍等场所按规定配备灭火机。材料员安全员十二、施工现场安全应急预案77 湖南省质量技术监督检测中心消防、空调安装工程施工方案为确保项目部一旦在安全方面及环境污染情况发生时,为确保项目部上下能全力处置险情,及时、迅速、高效地控制事故的发展，最大限度地减少事故损失和影响，保护国家、企业及项目财产人员的安全，特从火灾事故、高空坠落、触电及环境污染等几方面制定了应急准备和响应预案。12.1火灾事故应急准备和响应预案组长：项目经理副组长：项目总工、安全经理、商务经理成员：施工工长、安全员、质检员、材料员、义务消防员、班组长12.1.1火灾事故应急准备和响应步骤1)立即报警。当接到基地或施工现场火灾发生信息后，指挥小组要立即拨打“119”火警电话，并及时通知公司应急抢险领导小组，以便及时扑救火灾事故。2)组织扑救火灾。当基地或施工现场发生火灾后，除及时报警以外；救人重于救火；先重点、后一般的灭火战术原则。并派人及时切断电源，接通消防水泵电源，组织抢救伤亡人员，隔离火灾危险源和重点物资，充分利用基地或施工现场中的消防设施器材进行灭火。3)协助消防队灭火。在自救的基础上，当专业消防队到达火灾现场后，火灾事故应急响应指挥小组要简要地向消防队负责人说明火灾情况，并全力支持消防队员灭火，要听从专业消防队的指挥，齐心协力，共同灭火。4)现场保护。当火灾发生时和扑救完毕后，指挥小组要派人保护好现场，维护好现场秩序，等待对事故原因及责任人的调查。同时应立即采取善后工作，及时清理，将火灾造成的垃圾分类处理并采取其他有效措施，从而将火灾事故对环境造成的污染能降低到最低限度。5)火灾事故调查处置。按照公司事故（事件）报告分析处理制度规定，项目部火灾事故应急准备和响应指挥小组在调查和审查事故情况报告出来以后，应作出有关处理决定，重新落实防范措施。并报公司应急抢险领导小组和上级主管部门。12.1.2防火领导小组工作职责1)制定落实消防安全责任制和防火、灭火方案以及火灾发生时保护人员疏散等安全措施；2)配备灭火器材，落实定期维护、保养措施，改善防火条件，开展消防安全检查，及时消除火险隐患；77 湖南省质量技术监督检测中心消防、空调安装工程施工方案3)管理本单位的专职消防队和群众性义务消防队；4)对职工进行消防安全教育和灭火训练；5)组织火灾自救，保护火灾现场，协助火灾区原因调查。12.1.3义务消防队职责1)认真学习新的消防法，贯彻“预防为主、防消结合”的方针，实行防火安全责任制；2)提高自防、自救意识，减少、防止火灾的发生，加强消防宣传力度，提高消防意识；3)加强消防安全教育培训，明确消防责任，树立消防安全意识；4)发现问题及时督促整改，结合自身的岗位防范职责，做好本区防火安全工作；5)为预防火灾和减少火灾危害，保护公民人身财产和公民财产的安全，维护公共安全保障社会主义现代化建设的顺利进行，特制定本职责。12.2高空坠落事故应急准备与响应预案12.2.1组织机构本项目部成立高处坠落应急准备与响应指挥部，负责指挥与协调工作。组长：项目经理副组长：现场经理、项目总工、安全经理、商务经理成员：施工工长、安全员、质检员、材料员、义务抢险员、班组长具体分工如下：项目经理负责现场，其任务是了解掌握事故情况，组织现场抢救指挥。安全员负责联络，任务是根据指挥部命令，及时布置现场抢救，保持与当地建设行政主管部门、劳动部门等单位的沟通，并及时通知公司应急领导小组和当事人的亲人。专业工长负责维护保护事故现场，做好问讯记录，保持与公安部门的沟通。项目经理、生产经理负责妥善处理好善后工作，负责保持和当地相关部门沟通联系。12.2.2事故处理程序1)高处坠落事故发生后，事故发现第一个人应立即大声呼救，报告责任人（项目经理或管理人员）。2)项目经理人员获得求救信息并确认高处坠落事故发生以后，应立即组织项目职工处自我救护队伍进行行施救；本项目部配备应急急救药箱1只。药箱存放在办公室。3)立即向公司应急抢险领导小组汇报事故发生情况并寻求支持；77 湖南省质量技术监督检测中心消防、空调安装工程施工方案4)立即向当地医疗卫生（120）、公安部门（110）电话报告；5）严格保护事故现场；12.2.3项目部指挥接到电话报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。12.2.4当事人被子送入医院接受抢救以后，挥指部即指令善后处理人员到达事故现场。1)做好当事人家属的接洽善后处理的工作。2)按职能归口做好与当地有关部门的沟通、汇报工作。12.3触电事故应急准备与响应预案12.3.1组织机构本项目部成立应急响应指挥部、负责指挥及协调工作。组长：项目经理副组长：现场经理、项目总工、安全经理、商务经理成员：施工工长、安全员、质检员、材料员、义务抢险员、班组长具体分工如下：项目经理负责现场，其任务是了解掌握事故情况，组织现场抢救指挥。安全员负责联络，任务是根据指挥部命令，及时布置现场抢救，保持与当地电力部门、建设行政主管部门、劳动部门等单位的沟通，并及时通知公司应急领导小组和当事人亲人。专业工长负责维持现场秩序、保护事故现场、做好当事人周围人员的问讯记录，保持与当地公安部门的沟通。项目经理与生产经理负责妥善处理好善后工作，负责保持和当地相关部门的沟通联系。12.3.2事故处理程序1)触电事故发生后，事故发现第一人应立即大声呼救，报告责任人（项目经理或管理人员）。2)项目管理人员获得求救信息并确认触电事故发生以后，应：a）立即采用绝缘材料等器材使触电人员脱离带电体；b）立即组织项目职工自我救护队伍进行施救；并立即向当地急救中心（120）、电力部门电话报告。本项目部配备应急急救药箱1只，药箱存放在办公室。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案c）立即向公司应急抢险领导小组汇报事故发生情况并寻求支持；d）严格保护事故现场。12.3.3项目部接到电话报告后，立即指令全体成员在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。12.3.4当事人被送入医院接受抢救以后，项目部立即指令善后人员到达事故现场。1）做好当事人家属的接洽善后处理工作；2）按职能归口做好与法地有关部门的沟通、汇报工作。12.4环境污染事故应急准备与响应预案12.4.1组织机构本项目部成立应急响应组、负责指挥及协调工作。组长：项目经理副组长：现场经理、项目总工、安全经理、商务经理成员：施工工长、安全员、质检员、义务抢险员、班组长具体分工如下：生产经理任务是了解掌握险情，组织现场抢救指挥及对外联络；安全员任务是根据项目部命令，及时调动抢险员、器材、机械上一线抢险。专业工长任务是保持项目部及行业主管部门（环保部门）等外界的联络，并负责生活保障。12.4.2事故处理程序1)施工现场和基地发生一般的环境（如噪声超标）污染，项目部环境污染应急响应组组织相关人员及时处理、中止施工，并制定相应的处理方案及采用有效措施，确保能达标时方可继续施工；2)当施工现场及基地发生较为重大的环境污染，项目部应及时组织人员进行抢险，同时采取有效措施，切断污染源及时制止污染的后续发生，并及时上报公司。3)对很严重的环境污染发生（如火灾发生、大量有害有毒化学品泄漏）后，要首先保护好现场，组织项目部人员进行自救并立即向公司上报事件的初步原因、范围、估计后果。如有人员在较严重的环境污染中受到人身伤害，则应立即向当地医疗卫生部门（120）电话求救。同时通知环保部门进行环境污染的检测。当公司接到通知以后，项目部人员赶赴现场，按各自职能组织抢救，成立抢险组。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案4)当火灾发生后遵循消防预案有关规定，采取切实有效措施最快速度切断火源，断绝着火，控制火势及至熄灭火灾。并做好现场的有效隔离措施，及火灾后的善后处理工作。及时有组织的分类清理、清运，、最大限度地减少环境污染；当发生大量有害有毒化学品泄漏后，应及时采取隔离措施，采取适当防护措施后及时清理外运，或采取隔离措施后及时委托环保部门处理、检测，以求将对环境的污染降低到最低限度。第五章文明施工现场措施一、建立文明施工现场目标1.1文明施工现场目标：科学组织管理、合理布置施工，争创省级文明施工现场。1.2依照GB/T24000-2004idtISO14000:2004环境管理系列标准，结合法律、法规、为产品实现过程提供人员和施工环境改善，营造绿色建筑、净化环境并与本项目工程实际结合运用。二、文明施工组织保证措施2.1项目经理部建立文明施工管理体系，明确体系中各岗位的职责和权限，建立并保持一套工作程序，对所有参与体系工作人员进行相应的培训。2.1.1建立以项目经理为第一责任人的文明施工管理机制，设立文明施工工长，重点抓好施工现场文明工作，将施工现场综合考评样板工程作为一项重要的创优计划，做到措施有效，贯彻有力，责任到人。2.1.2公司将文明施工作为对项目、对班组考核的一项重要指标。项目部应认真遵守公司文明施工守则，执行公司施工现场文明施工标准，并将文明施工与施工班组的利益挂上钩，做到奖优、罚劣。2.2现场文明施工执行《建设工程现场管理规定》，推行现代管理方法，科学组织施工，做好现场的各项管理工作。2.3工地所有人员必须加强法制与文明施工教育，使每个现场施工人员明白特殊施工环境必须遵守的一切规章制度。2.4在施工中制定严明的组织纪律，严肃的工作作风，良好的服务态度，树立公司文明施工队伍形象。2.5本工程施工现场必须严格按照公司文明施工环保手册以及现场管理规定进行管理，项目经理部成立多人左右的场容清洁队，每天负责场内外清理、保洁工作。2.6加强内业资料的管理。施工过程中，各类文明施工内业资料做到分类合理、齐全，字迹端正，内容详实，手续完整，存放有条有理。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案2.7每星期召开一次“施工现场文明施工和环境保护”工作例会，总结前一阶段的施工现场文明施工和环境保护管理情况，布置下一阶段的施工现场文明施工和环境保护管理工作。2.8每周组织一次由各施工班组的文明施工和环境保护管理负责人参加的联合检查，对检查中所发现的问题，开出“隐患问题通知单”，各施工班组在收到“隐患问题通知单”后，根据具体情况，定时间、定人、定措施予以解决，我公司项目经理部有关部门将监督落实问题的解决情况。三、临时设施管理保证措施3.1施工负责人员对施工现场必须统一布置，统一安排，划分责任范围，建立班组岗位责任制。3.2遵守业主及现场的各项制度，采用封闭式管理模式，各施工作业人员服从建设方统一协调安排。3.3办公室内张挂相应的岗位责任制及有关图表、资料、证照、办公设施、用品、用具，按照定置管理标准摆放有序，室内外整洁卫生。3.4施工区挂设文明施工标牌或文明施工规章制度，危险区域要挂醒目的安全警示牌，夜间作业设警示灯。3.5各种材料、成品、半成品和机具设备存放于仓库，不得侵占现有道路及绿地。各种材料堆放要整齐，做到横成排，竖成行，堆放高度不超过1.6m，严禁脏、乱、差。3.6材料设备堆放必须做好标识牌，对于施工垃圾、生活垃圾，做到及时清理干净，随时保证现场整洁卫生，杜绝施工现场的脏、乱、差、野现象。3.7所有生产或其他污水必须经处理、检测达到标准后方可排入市政水系统，决不任意排放。3.8所有施工人员到临时公共厕所大小便，并配合做好保洁工作，经常清理、定期喷药。3.9工地食堂内墙贴瓷砖，采用标准灶具，炊事人员必须按照卫生防疫部门要求办理健康证。四、施工作业队文明施工管理措施4.1加强施工现场的检查与监督，从严要求，持之以恒，使现场文明施工管理真正抓出成效。同时征求业主及监理工程师对文明施工的批评意见，及时采取整改措施，切实搞好文明施工。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案4.2所有施工人员须办理施工临时出入证，并只能在规定区域内活动，不得乱走乱窜。非施工人员一律严禁进入施工现场。4.3现场施工人员统一着装，一律带胸卡和安全帽，遵守现场各项规章制度，不得在施工作业区及生活区内打闹、喧哗。4.4施工过程中，教育工人必须做到活完场清。4.5建立文明施工考核制度，定期检查评分考核，成绩上榜公布。4.6施工垃圾集中清理，严禁在楼层上向地面直接抛掷施工垃圾。垃圾清理运送采用封闭式垃圾运输车，以防沿途遗洒。五、防止垃圾污染措施5.1现场内边角废料、垃圾，及时清理外运。楼梯、休息平台等悬挑结构上不得堆放料具和杂物，确保现场干净整洁，并每天安排专人清扫现场。5.2废弃物必须及时处理，防止二次污染，临时丰存放的废弃物根据其类别采取专门的场地及容器进行存放，做到防飞扬、防火、防毒害等。5.3各类垃圾运输确保不遗撒，不飞扬，出场前必须覆盖严密，设专人负责检查。5.4废弃物必须分类存放，并进行标识，标明不可回收、可回收、办公废弃物、生活废弃物及有害类废弃物。六、周边环境保护措施6.1环境保护指导思想在整个施工过程中，始终贯彻“绿色、环保”的管理理念，制定切实可行的管理办法，营造绿色施工环境，减少施工对周边环境的影响。6.2环境目标及总体实施方案6.3.2对施工人区内需要保留的树木缠裹草绳保护，不得将污水排入树池及绿地。6.3.3在设备、物资运输过程中，若树木有碍运输必须采取绕行或其他有效的方式进入现场，不得随意弯折树木树杈。6.4现有建筑物保护措施6.4.1在既有建筑物楼角处安放防撞桶，以免在车辆拐弯时碰撞墙角，对建筑物造成损害。6.4.2工程施工道路距个别既有建筑物距离较近，在大型设备及钢管等较长材料运输过程中，设专人进行指挥，避免损坏建筑物墙体。6.5道路的保护措施77 湖南省质量技术监督检测中心消防、空调安装工程施工方案6.5.1对于锅炉、空调冷水机组、冷却塔、水泵、钢管、镀锌钢板等重型设备、构配件、材料均按照单车运送，分成两至三车的数量运送至施工现场，设备按一台拖车一台设备进场，减少对现有道路的压力。6.5.2派专人对局部破损的道路及时修复。6.6水电设施的保护措施6.6.1施工过程中，若不慎将管线损坏，立即进行恢复，及时上报业主。6.6.2施工区域内临时用水、用电与现有管线连接部位的连接方式要正确，减少对现有管线的破坏。在工程竣工后，拆除临水、临电管线，对现有管线进行恢复。七、防扰民措施7.1防噪声扰民措施针对本工程所处的位置及现场实际情况，确保施工周边区域的正常工作、生活不受干扰，控制噪声污染尤为重要，具体措施如下。7.1.1需进行控制的噪音源安装的噪音源主要是钢管装卸、管材切割、管件加工、风管管制作安装等。7.1.2控制噪音的具体措施7.1.2.1对于机电加工棚等均采用柔性隔音屏封闭严密。7.1.2.2选用性能优越、工况良好以及低噪音的精良机具设备。对于超出噪声限值的机械设备立即进行修理或更换。7.1.2.3各种车辆设专人指挥，进入施工现场后尽量减少鸣笛次数，不得鸣笛唤人。垂直运输调度指挥采用对讲机联系，禁止采用哨音信号。7.1.2.4对施工现场重要环境因素岗位的职工组织相关培训，对施工队职工加强教育，控制人为活动噪声，对易产生噪声的物品轻拿轻放，杜绝人为敲打、叫嚷、野蛮装卸等现象，最大限度减少噪声扰民。7.1.2.5严格控制作业时间，不能超过21:00点，避免夜间施工噪声扰民，如工程必须加班加点赶工，超过21：00须报市环保局备案，经相关职能部门批准后方可进行施工。7.2防大气污染扰民措施7.2.1烟尘控制措施生活区及生产区均严禁使用燃烧材料进行炊事、烧水和取暖。热水供应采用电热炉，食堂采用液化气灶，采用清洁燃烧材料，如天然气、液化气。77 湖南省质量技术监督检测中心消防、空调安装工程施工方案7.2.2尾气控制进入现场的各种车辆尾气排放均须达到排放标准并经有关部门检验合格。7.3防止光污染环境措施7.3.1现场照明灯具统一设置，灯具均采用节能灯具，灯光照射方向指向工程施工区。照明灯具设专人负责，严格控制照明时间。7.3.2施工过程中采用电焊等强光设备时，采用遮挡措施。施工时间尽量安排在白天进行。八、污水排放控制措施8.1生产废水排放必须经过沉淀后再排入排水管道。8.2生活废水排放8.2.1食堂按规定设置沉淀池以及隔油池，对于食物加工废料、食物残渣及剩饭等设置专门的容器，严禁将其倒入下水道。8.2.2厕所的污水经过沉淀池处理后排出或由专业清洁公司进行清运。8.2.3严禁在生活废水管线中倾倒或放置化学品、油品及其它污染物。8.2.4现场交通道路和材料堆放场地统一规划排水沟，控制污水流向，设置沉淀池，污水经沉淀后再排入市政污水管线，严防施工污水直接排入市政污水管线或流出施工区域污染环境。九、其它措施9.1本工程对易燃、易爆、油品和化学品的采购、运输、贮存、发放和使用后对废弃物的处理制定专项措施，并设置专人管理。9.2对水资源合理再利用，如将冲洗车辆沉淀后的水用于洒水降尘和冲洗厕所。9.3项目经理部对场界噪声进行监测，并委托环保部门定期对包括污水排放在内的各项环保指标进行测试。项目经理部对环保指标的项目及时采取有效措施进行处理。9.4本工程对施工机械进行全面的检查和维修保养，保证设备始终处于良好状态，避免噪音、泄漏和废油、废弃物造成的污染。9.5生活垃圾与施工垃圾分开，并及时组织清运。劳动力安排计划及措施本计划是每班8h工作制为基础的。各项工种在安装阶段进行按需调整。单位：人77 湖南省质量技术监督检测中心消防、空调安装工程施工方案工种按工程施工阶段投入劳动力情况施工准备阶段施工安装阶段调试阶段电焊工3125电工106815管道工106812冷作工281铆工1102测量工150通风工1685材料员251管理人员6106后勤人员282普工14708主要机具使用安排序号设备名称型号规格数量国别产地制造年份额定功率(kW)生产能力用于施工部位备注1交流电焊机BX1-3306国产201018.0管道工程77 湖南省质量技术监督检测中心消防、空调安装工程施工方案2台钻Z5364国产20103.0型钢加工3台钻Z5136国产20102.0型钢加工4电焊条烘干箱ZYH-601国产20093.0管道工程5电动试压泵DSY-30/402国产20113.0管道工程6电动套丝切管机DN15-DN803国产20091.5给排水工程7砂轮切割机φ3504国产20101.0管道工程8电锤φ2512国产20110.5支架安装9长链手动葫芦10t4国产2009设备吊装10手动葫芦5t2国产2009设备吊装11手动葫芦2t2国产2009设备吊装12手动葫芦1t2国产2009设备吊装13吊车16/8t各2国产2010设备吊装14卷扬机3-20t3国产2010设备吊装15滚槽机4国产2011管道工程16联合咬口机YZL-151国产20081.8通风防排烟工程17弯头咬口机YWL-121国产20080.6通风防排烟工程18单平咬口机YZD-121国产20081.5通风防排烟工程19水平仪ZKJ-GS1国产2008管道、设备定位20水准仪SDL30M1国产2008管道设备标高测量21数字电阻表500型4国产2009电气系统77 湖南省质量技术监督检测中心消防、空调安装工程施工方案22钳形万用表MF-500型4国产2009电气系统23绝缘摇表ZC25-34国产2010电气系统24接地电阻表ZC25-43国产2010电气系统25风速仪EF-52日本2010通风系统26转速议TestoT4702德国2008通风系统27照度计1国产2010应急系统28坡度计1国产2010管道系统29测距仪1国产2010通用30测力仪1国产2010管道31接线检测仪1国产2010通用32风压测试议PTJ501-11国产2008通风系统33声级计BSWA8012国产2009通风系统34消防检测仪13件套1国产2010电气检测77 湖南省质量技术监督检测中心消防、空调安装工程施工方案77
