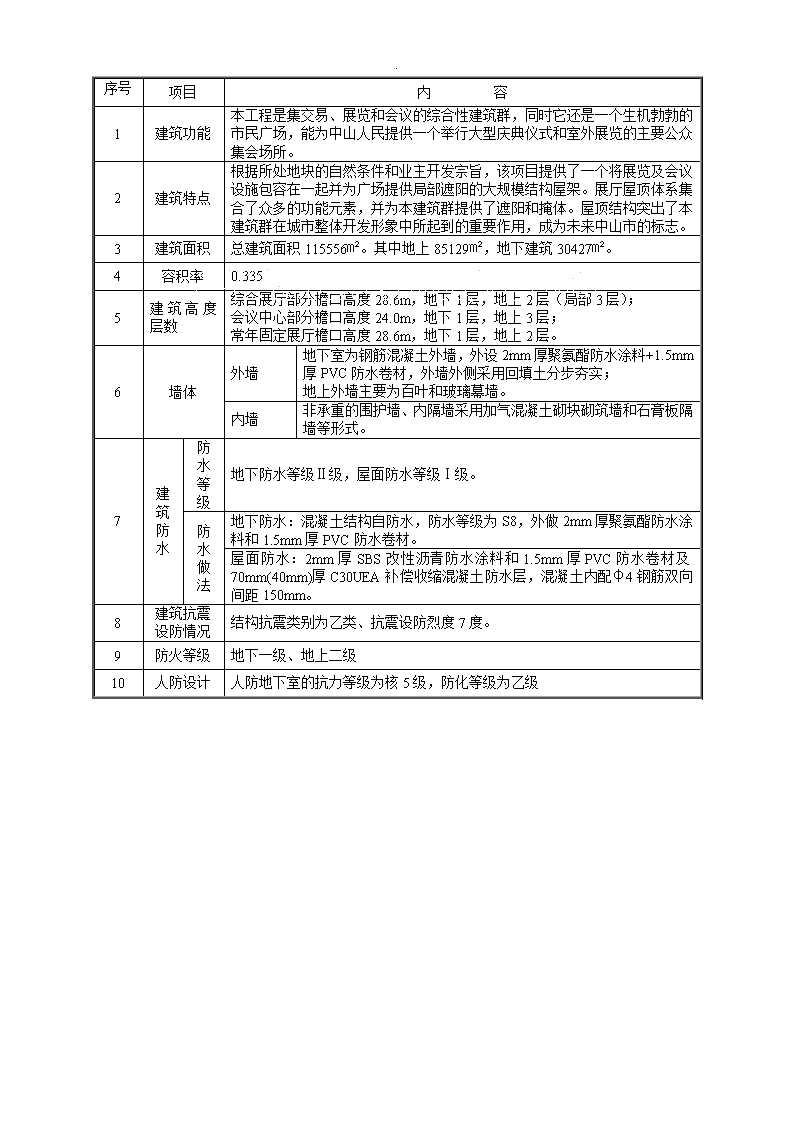

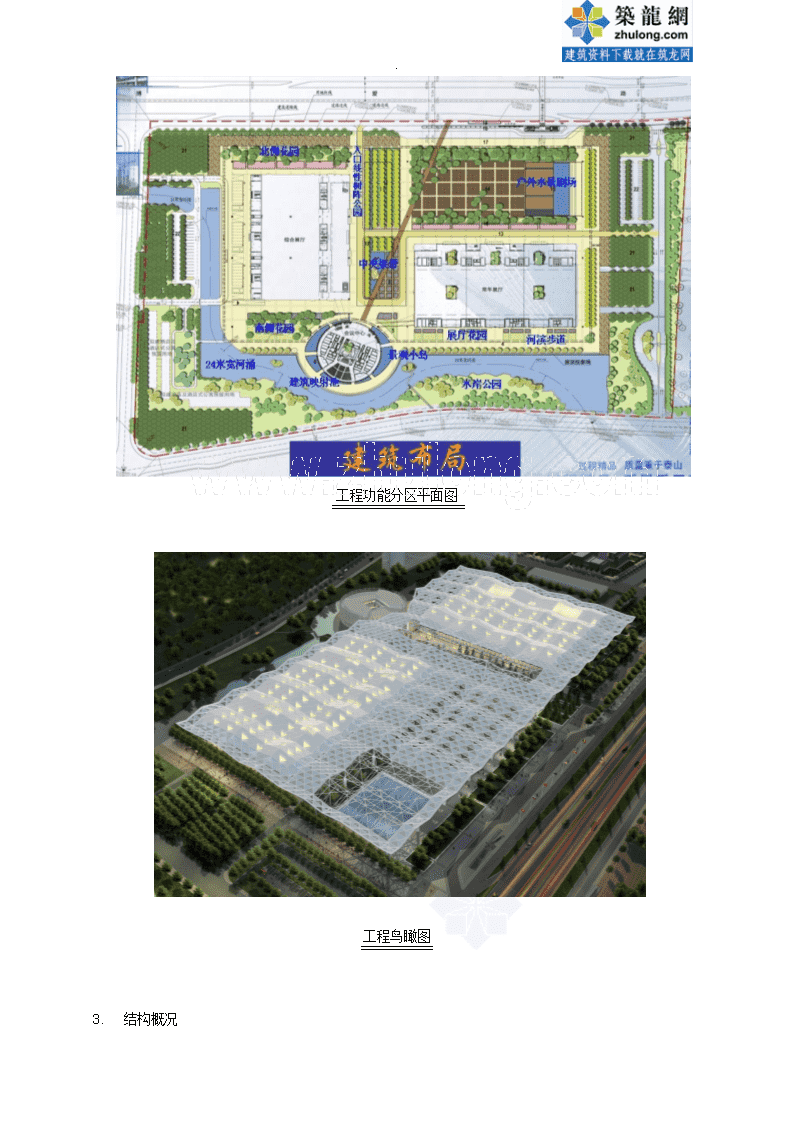

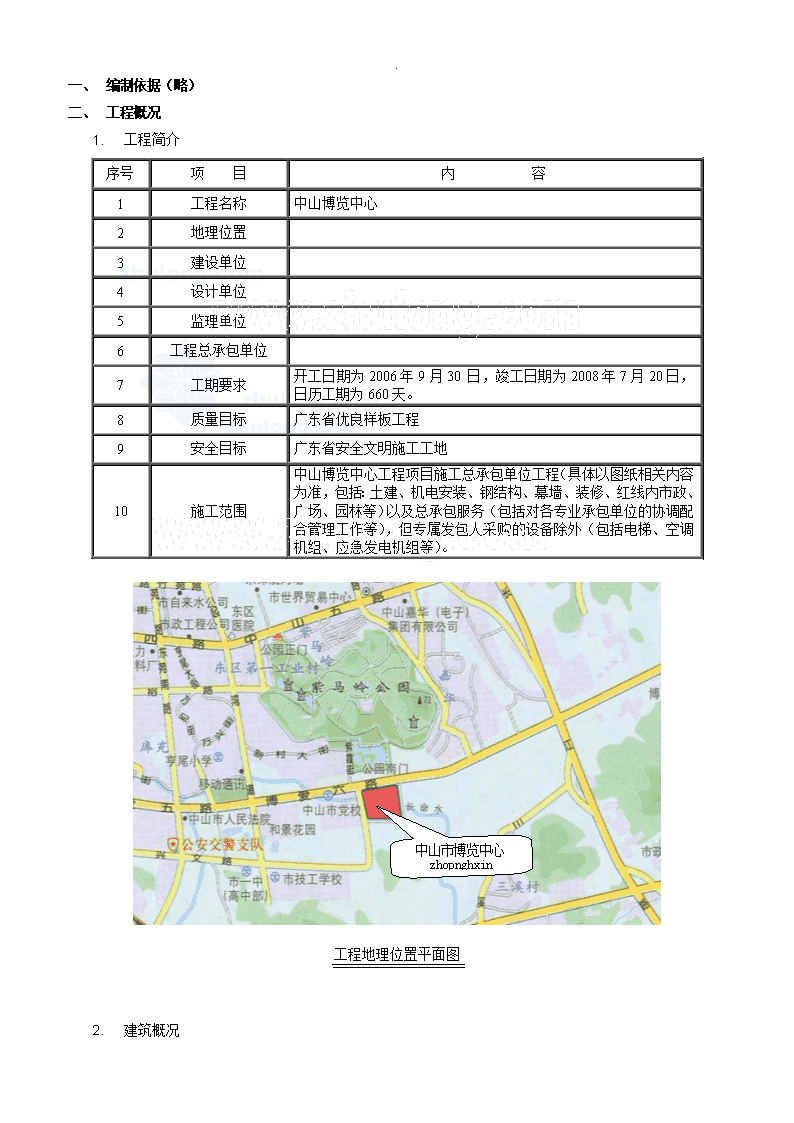

.一、编制依据（略）二、工程概况1.工程简介序号项目内容1工程名称中山博览中心2地理位置3建设单位4设计单位5监理单位6工程总承包单位7工期要求开工日期为2006年9月30日，竣工日期为2008年7月20日，日历工期为660天。8质量目标广东省优良样板工程9安全目标广东省安全文明施工工地10施工范围中山博览中心工程项目施工总承包单位工程（具体以图纸相关内容为准，包括：土建、机电安装、钢结构、幕墙、装修、红线内市政、广场、园林等）以及总承包服务（包括对各专业承包单位的协调配合管理工作等），但专属发包人采购的设备除外（包括电梯、空调机组、应急发电机组等）。中山市博览中心zhopnghxin工程地理位置平面图2.建筑概况 .序号项目内容1建筑功能本工程是集交易、展览和会议的综合性建筑群，同时它还是一个生机勃勃的市民广场，能为中山人民提供一个举行大型庆典仪式和室外展览的主要公众集会场所。2建筑特点根据所处地块的自然条件和业主开发宗旨，该项目提供了一个将展览及会议设施包容在一起并为广场提供局部遮阳的大规模结构屋架。展厅屋顶体系集合了众多的功能元素，并为本建筑群提供了遮阳和掩体。屋顶结构突出了本建筑群在城市整体开发形象中所起到的重要作用，成为未来中山市的标志。3建筑面积总建筑面积115556㎡。其中地上85129㎡，地下建筑30427㎡。4容积率0.3355建筑高度层数综合展厅部分檐口高度28.6m，地下1层，地上2层（局部3层）；会议中心部分檐口高度24.0m，地下1层，地上3层；常年固定展厅檐口高度28.6m，地下1层，地上2层。6墙体外墙地下室为钢筋混凝土外墙，外设2mm厚聚氨酯防水涂料+1.5mm厚PVC防水卷材，外墙外侧采用回填土分步夯实；地上外墙主要为百叶和玻璃幕墙。内墙非承重的围护墙、内隔墙采用加气混凝土砌块砌筑墙和石膏板隔墙等形式。7建筑防水防水等级地下防水等级Ⅱ级，屋面防水等级Ⅰ级。防水做法地下防水：混凝土结构自防水，防水等级为S8，外做2mm厚聚氨酯防水涂料和1.5mm厚PVC防水卷材。屋面防水：2mm厚SBS改性沥青防水涂料和1.5mm厚PVC防水卷材及70mm(40mm)厚C30UEA补偿收缩混凝土防水层，混凝土内配φ4钢筋双向间距150mm。8建筑抗震设防情况结构抗震类别为乙类、抗震设防烈度7度。9防火等级地下一级、地上二级10人防设计人防地下室的抗力等级为核5级，防化等级为乙级 .工程功能分区平面图工程鸟瞰图1.结构概况 .序号项目内容1结构类型基础桩基础和梁板式筏型基础；主体综合展厅和常年展厅以及广场屋顶的上部构造是由钢管桁架、柱和中间框架体系组成。室内楼层板构件、柱构件以及所有的地下结构采用钢筋混凝土结构体系，结构形式均为框架结构，常年固定展厅采用钢筋混凝土组合楼板。2混凝土强度等级混凝土垫层C15地下室底板、车道板、地梁、承台；地下室顶板、梁、梯板、梯柱C40，其中地下部分为C40、S8地下室墙体、人防墙、车道侧板、柱C45，其中地下部分为C45、S8首层至顶层楼板、梁、梯板、梯柱C40首层至顶层剪力墙、柱C453抗震等级地下室混凝土框架为二级、其他为一级4钢筋类别HPB235级、HRB335级、HRB400级5钢筋连接型式Φ25以上（含Φ25）直螺纹、Φ25以下绑扎搭接或焊接6结构断面尺寸预应力管桩外径（mm）400、600；基础承台厚度（mm）1100、1200、1500、1800、2000、3000；底板厚度（mm）450、750；外墙厚度（mm）400、600；内墙厚度（mm）200、250、300、400、500、600；楼板厚度（mm）150、200、250、300；主要梁截面尺寸（mm）300×700、500×900、500×1000、600×1200、400×1400、550×1400、600×1400主要柱截面尺寸（mm）400×400、600×600、500×800、1200×1200、1400×1400、D600、D1100；8钢筋接头等级滚压直螺纹接头，接头等级为Ⅱ级9焊条E43型、E50型、E60型会议中心框架结构常年展厅框架结构常年固定展厅一层顶钢桁架综合展厅框架结构 .中山博览中心工程结构模型图一中央广场金属屋顶钢桁架常年固定展厅1层地下室常年固定展厅金属屋顶钢桁架会议中心框架结构金属屋面板综合展厅金属屋面中山博览中心工程结构模型图二本资料WORD完整版下载地址：点击更多文化博览施工组织设计精品资料推荐：点击1.工程机电设计概况本工程机电安装包含建筑给水排水工程，电气工程，智能建筑工程，暖通空调工程，电梯工程、煤气工程及室外安装工程，共七个子分部工程。本工程水源采用市政供水，从本工程北侧DN300市政给水主管上接入两根DN200的给水引入管作为本工程生活、空调及消防用水。 .本工程电源由4路10kv高压电源进线引入综合展厅西侧首层高压计量室,再由高压计量室引出4路10kv至综合展厅西侧二楼高压配电室，由高压配电室引出12路10kv高压电源至6个分电站即PD1分电站、BD2分电站、BD3分电站、BD1分电站、BD4分电站、BD5分电站。1.工程重点和难点(1)工程体量大、施工组织繁杂，工期紧张本工程总建筑面积115556m2，占地面积约260000m2，由综合展厅、常年固定展厅、会议中心以及中心广场四部分组成，工程体量极大。总工期为660日历天，计划开工时间2006年9月30日，竣工日期为2008年7月20日。其中综合展厅应业主要求，要在2008年3月28日前全部完工，交付使用。相对于本工程庞大的工程体量、繁冗复杂的施工组织、高标准的质量要求以及展厅工程的专业性特点，工期较为紧张。解决措施：为保质保量的完成本工程的施工任务，我们将本工程分为2个大的施工区投入2支独立施工队伍同时展开施工。各个展馆及配套工程之间的相互交叉作业，也对本工程的施工组织提出了更高要求。具体见P72第八大项中工期保证措施部分。(2)工程质量标准要求高本工程建成后将成为中山市规模最大，功能最完善的展览中心。作为一个如此具备号召力、影响力的大规模建筑，业主也对质量提出了很高要求。工程质量目标为：确保工程质量达到“广东省优良样板工程”以上标准。保证措施见第八大项中P75质量保证措施及P81创优计划部分。(3)现场安全文明施工要求高本工程作为中山市的地方标志性建筑，在工程施工期间，现场安全文明施工将成为展现工程过程控制的重点。为此，我们将工程安全文明施工的目标制定为：符合职业健康安全管理体系GB/T28000idt.OHSAS18000的要求。确保获得“广东省优质样板工地”。同时，我公司长期以来一直倡导“绿色建筑，人文环保”的建筑理念，依照ISO14000环境管理体系标准，做好工程施工期间现场以内和周边地区的环境保护工作，将是本工程施工管理的工作重点。保证措施详第八大项中P84安全、消防保证措施和P93文明施工及环境保护部分。(4)大体积混凝土的施工本工程常年固定展厅和会议中心基础底板内有部分两米厚多桩承台，属于大体积混凝土，处理好此部分混凝土的浇筑及养护工作，以避免混凝土产生温度裂缝是保证本工程混凝土质量的关键。具体解决措施详见《中山博览中心工程大体积混凝土施工方案》。(5)模板高支撑系统的施工本工程大部分水平构件的模板支撑高度均超过了广东省对高支模高度4.5m的规定，其中综合展厅首层及会议中心的首层、二层支撑高度超过了8m，需要做专家论证。如何处理好本工程水平构件的模板支撑，保证工程安全顺利进行是本工程的一大重点。关于此部分的具体施工方案详见《中山博览中心工程高支模施工方案》。 .(1)钢结构工程体量大及安装难度大本工程钢结构安装总量约18000吨，屋面桁架跨度为54米、54米、90米，屋顶桁架上下弦间距10m，桁架管径300～800，桁架扩大节点区以及空间相贯节点定位困难，所有的杆件全部在现场拼装、焊接、安装，现场施工难度大。关于此部分的具体施工措施详见《中山博览中心工程钢结构施工方案》一、工程目标1.工期目标本工程开竣工时间为2006年9月30日～2008年7月20日，总工期为660日历天。其中几个关键时间控制点为：(1)综合展厅：出±0.00时间----2007年5月27日、主体封顶时间----2007年6月10日、二次结构及初装修完成日期----2007年10月15日幕墙工程完工日期----2007年12月26日、机电设备安装完成日期----2008年3月8日、精装修完成日期----2008年3月8日；(2)会议中心：出±0.00时间----2007年6月1日、主体封顶时间----2007年7月10日二次结构及初装修完成日期----2007年11月30日幕墙工程完工日期----2008年1月7日、机电设备安装完成日期----2008年6月17日、精装修完成日期----2008年6月17日；(3)常年展厅：出±0.00时间----2007年6月18日、主体封顶时间----2007年7月18日、二次结构及初装修完成日期----2008年1月5日幕墙工程完工日期----2008年6月12日、机电设备安装完成日期----2008年7月1日、精装修完成日期----2008年7月11日；(4)钢结构工程完成时间：常年展厅和中央广场区----2007年12月4日、综合展厅----2007年9月30日。2.质量目标达到“广东省优良样板工程”。3.安全文明施工目标广东省安全文明施工工地。4.环境控制目标项目部将贯彻公司相关文件规定，分析现场影响环境的因素，针对影响因素制定有效的环保方案，最大限度的降低施工对周围地区的影响，确保现场的环境符合相关规范、文件规定的标准且符合环境保护等有关规定。5.技术管理目标 .(1)编制有针对性地施工组织设计、施工方案本项目将按照“方案先行，样板引路”的原则，制定详细的、有针对性和可操作性的施工组织设计和专项施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程有条不紊的按期保质完成。(2)广泛采用新工艺、新技术、新材料和新机具先进的施工工艺和技术是工程按期保质完成的保证，同时也节省工程造价。我项目部将针对本工程的特点和难点采用先进的施工技术、工艺、材料、机具和计算机技术等先进的管理手段，提高施工速度，缩短施工工期，从而保证各阶段工期目标和总体工期目标。一、施工部署1.项目组织管理机构（见下图）2.岗位职责(1)项目经理①策化项目部管理组织机构的构成并配备人员，制定规章制度，明确项目部有关人员和各分包商的职责，领导项目部开展工作。②主持编制项目部管理方案，组织实施项目管理的目标与方针。批准各分包商的重大施工方案与管理方案，并监督协调其实施行为。③及时协调项目部与分包之间的关系，组织召开项目部与分包的各类协调会议，参加业主组织召开的协调会议。④领导控制施工阶段工程造价和工程进度款的支付情况，确保工程投资控制目标的实现。⑤与业主、监理保持经常接触，解决随时出现的各种问题，替业主、监理排忧解难，确保业主利益。 .⑥监督各分包商的履约情况，根据工程造价的控制目标，审核分包工程进度付款书。⑦及时、适当地作出项目管理决策，其主要内容包括人事任免决策、重大技术方案决策、财务工作决策、资源调配决策、工期进度决策及变更决策等。⑧积极处理好与项目所在地政府部门及周边关系。⑨全面负责整个工程总承包的日常事务。(1)项目总工①直接领导技术部，负责总承包项目部的深化设计和技术工作。②审核各分包商的施工组织设计与施工方案，并协调各分包商之间的技术问题。③督促各分包商严格执行各项已经过项目经理批准的各项质量计划和单项施工方案。④与设计、监理保持经常沟通，保证设计、监理的要求与指令在各分包商中贯彻实施。⑤组织技术骨干力量对本项目的关键技术难题进行科技攻关，进行新工艺、新技术的研究，确保本项目顺利进行。⑥组织有关人员对材料、设备的供货质量进行监督、验收，对不合格的材料、设备经评审后作退货处理。及时组织技术人员解决工程施工中出现的技术问题。⑦参与工程质量策划和质量计划的编制，指导和监督项目质量工作的实施，具有一票否决权。(2)项目副经理（计划、协调）①负责结构工程、装饰工程、机电工程与其它各专业之间的施工协调。②对工程总体施工进度负责。③负责总体协调各专业之间的施工进度安排。④负责施工现场总平面管理。⑤协调各分包商及作业队伍之间的进度矛盾及现场作业面冲突，使各分包商之间的现场施工合理有序地进行。⑥及时协调总包与分包之间的关系，组织召开总包与分包的各类协调会议，参加业主组织召开的协调会议。直接领导承包范围直营的混凝土结构施工和钢结构安装的各项工作。⑦确保实现工程按合同工期要求顺利完工的进度目标。⑧审核各分包商制定的施工进度计划，保证各分项工程施工进度计划能满足总体施工进度计划，并与其它单位工程和分项工程的施工进度计划相协调。(3)生产经理①根据项目经理下达的工作目标及职能定位，协助项目经理制订相应计划并协调资源配置、指导责任工程师开展业务实施，对本岗位授权范围内工作结果负责，并及时向项目经理反馈授权以外的生产信息，帮助项目经理做出决策，从而完成项目经理所下达的各项工作目标。②根据项目策划、项目经理安排，具体执行项目前期准备工作。包括与业主交接后施工场地的平面布局，现场临时建筑的报批、搭设及办公场所的布局，给排水、电气、排污等市政设施的交接及现场临水、临电及消防设施的布局及施工，前期劳动力入场的工作分派，协助项目经理完成业务实施的工作部署。 .③具体负责现场临水、临电及消防设施管理，为施工生产及时供应生产用水用电和保障现场消防设施的有效及完好提供保障。④根据生产需要及时调整现场平面布置图，根据业务实施规划建立现场临时设施、场地使用，包括协调物资堆放及保管。⑤进行施工现场的质量管理，确保工程质量达到广东省优良样板工程以上标准。⑥对文明与安全施工进行部署，协调各业务实施之间的文明与安全施工交叉点，组织现场文明与安全施工检查并处理。⑦协助项目经理组织现场质量安全管理，保证质量安全管理体系的有效运行。⑧跟踪现场试验、测量结果及质量管理及验收，保障施工质量。(1)合约商务经理①主管合约直接领导合约、财务、物资设备与行政管理的各项工作。②监督各分包商的履约情况，控制工程造价和工程进度款的支付情况，确保投资控制目标的实现。③根据合同要求和工程需用计划制定采购计划，保证工程设备、材料的及时供应。④领导采购及进场设备、材料的报审工作。⑤审核各分包商制定的物资计划和设备计划，保证能满足总体物资计划和设备计划。⑥领导总承包服务工作，履行总承包服务承诺，按合同要求为各施工单位提供全面、细致、周到的总承包服务。⑦经项目经理授权，负责项目部的其他工作。(2)责任工程师①根据生产经理下达的工作目标，制订相应工作计划并组织实施，以保障所下达各项工作目标的实现。并对本岗位所负责各项工作结果负责。②具体负责各分部分项工程或分管区域的施工准备工作，负责编制物资需用计划，协助物资管理人员部门进行物资余料的回收。③主管施工进度计划的实施和控制、检查与调整，以及保证措施的制定。负责周进度计划的编制，为技术工程师编制月进度计划提供相关数据。④协助技术工程师编制相关工程的技术方案，负责向分包商进行技术交底、安全交底工作。⑤负责本岗位所负责施工内容的分包商现场施工的管理控制工作，保证分包各项工作严格按照项目各项计划和业主要求进行。负责项目样板工序、样板间的施工和管理。⑥负责所负责现场工程的质量和安全方面的工作，负责具体实施工程创优的各项策划。⑦协助单位工程、分部工程的验收工作；组织分项和检验批工程以及中间验收、交接验收、隐蔽工程验收的准备并向项目部质量管理人员报验。负责分管范围内的技术文件及工程资料的编制和管理。⑧负责机械设备、设施、工具的调度使用工作，组织大型机械设备和安全设施的验收准备并向安全管理人员报验。⑨负责各分管工作或分管区段的安全文明施工、CI的具体实施。⑩ .按照项目主合同和分包合同内容进行分包日常工作管理。协助合约商务人员进行分包索赔的审核、确认和谈判工作；协助合约商务人员做好向业主索赔资料的收集、整理工作，参加具体索赔过程，包括工程量的计算、索赔谈判等。协助合约商务人员进行项目预算成本的具体实施以及预算成本的调整。(1)技术工程师①根据技术经理下达的工作目标，制订相应工作计划并具体实施，保障所下达各项工作目标的实现，并对本岗位各项工作结果负责。②参与编制《施工组织设计》、《创优策划》、《质量计划》。负责专项施工方案的编制及各类专项技术保证措施的编制。负责施工节点图的绘制和现场平面布置图的绘制和修订。③负责工程质量的持续改进的预防、纠正措施制定、发布。④负责审查图纸，参加设计交底及图纸会审会议，完成图纸会审记录。⑤负责根据工程需要拟写工程洽商，并具体办理。负责总包职责范围内工程的深化设计工作。负责与设计单位就施工过程中的设计问题进行联系、协调。负责总包职责范围内竣工图的绘制。⑥协助进行施工进度计划的控制、检查、调整及技术保证措施的制定。⑦参与质量制度建立与实施。参与施工质量事故的调查，并就质量事故提出技术处理方案。⑧负责项目施工期间各种交叉技术问题处理，负责各专业之间的技术协调。⑨负责推广有实用价值的新技术、新工艺、新材料、新设备，并及时进行总结，并上报技术中心。负责对分包商的技术工作进行指导与管理。(2)质量工程师①在项目总工的领导下，根据公司质量管理体系、施工质量验收规范、项目质量计划、创优计划、图纸要求、政府要求等，监督项目各分项工程在实施过程中主管责任工程师的质量管理工作，具体负责各工序的报验工作，为保障项目工程各项质量管理预期目标的实现提供职能服务、资源支持及监督管理，保证工程预期质量目标的实现，并对项目工程各项质量管理工作结果开展原因分析，提出建议处理、补救措施意见。对工程实施的各项质量监督工作结果负责。②负责《质量计划》的编制。负责质量管理制度的建立与监督实施，参与项目质量保证体系的建立。③协助实施各类质量培训、考核。参与审核分包单位质量保证能力。④参与图纸会审，参加设计交底，发现问题及时与相关方进行沟通处理。⑤监督项目施工资料编制、编目、收集、整理工作，并负责授权范围内施工、验收资料和质量管理基础资料的编制工作。⑥按照经批准的质量计划、图纸要求以及施工规范，具体负责施工质量监督管理工作。包括分项工程和检验批工程的质量验收，分部和单位工程的验收。⑦监督技术交底工作及执行情况。针对施工过程中存在的质量隐患，向主管责任工程师提出整改意见，如主管责任工程师无异议，监督其落实情况。⑧协助公司或上级部门调查、处理重大、一般质量事故；主持一般质量问题的调查处理。⑨协助项目经理/项目总工组织召开质量管理分析评议会，对工程实体存在的质量问题进行分析评议，制定并监督纠正、预防措施的执行和取得的效果，负责推广和向公司质量主管部门总结上报好的质量保证措施及做法。 .⑩负责《工程创优计划》的编制，监督、指导《工程创优计划》的执行。(1)安全工程师①在项目经理领导下，根据公司安全管理体系、施工规范、项目安全计划、图纸要求、政府要求等，监督项目各分项工程主管责任工程师的安全管理工作，为保障项目工程各项安全管理预期目标的实现提供职能服务、资源支持及监督管理，保证项目工程预期安全目标的实现，并对项目工程各项安全管理工作结果开展原因分析，提出建议处理意见。对工程实施的各项安全监督工作结果负责。②负责安全管理制度的建立与监督实施，参与项目安全保证体系的建立。负责《职业健康安全管理计划》、应急救援预案的编制。审核分包单位安全生产资质。③督促并协助实施各类安全教育、考核，负责组织总分包管理人员入场安全培训工作。④审核工程各类施工、防护方案中涉及安全生产的部分内容。参与专项安全技术措施、方案编制的讨论并监督方案的执行。⑤参与方案实施后涉及重大安全事项的验收，参与特种劳动防护用品的验收，参与大型机械设备及临时用电工程的验收和管理，组织中小型机械的验收。⑥监督安全技术交底执行情况。⑦检查现场人、机、物、环境的安全状态，对不符合要求的事项向主管责任工程师提出整改通知，并监督落实情况。⑧负责监督现场的消防设施配备和日常管理。⑨协助项目经理定期召开安全生产分析评议会，并针对前一阶段安全生产情况做出分析评议，并组织制定改善措施。⑩协助公司或上级部门调查处理重大安全事故；主持一般安全事故的调查处理。(2)资料工程师①根据项目经理/技术经理下达的工作目标，制订相应工作计划并具体实施，保障所下达各项工作目标的实现，并对本岗位所负责各项工作结果负责。②贯彻执行国家、地方、行业关于工程资料的规范、规程、标准和公司相关管理制度。负责对工程资料的收集、整理，并提醒、督促相关人员及时填报，对项目工程资料编制的检查、指导、审核负责。③负责接收责任工程师报审合格后的资料，并存档。而且还要负责工程资料的编目、建档及保管工作。④负责完成竣工资料，按档案馆和当地资料管理规定的要求进行提交。⑤负责按有关规定及时向公司、业主和有关部门移交竣工资料。⑥负责施工图纸、设计变更、洽商及各种技术文件的收发、标识、存档等管理。及时更换作废和失效的技术文件，确保项目施工中使用正确、有效的技术文件。⑦负责项目各种图集、规范、标准等技术书集的保管、发放、借阅等管理工作。⑧负责授权范围内与质量、环境与职业健康安全管理体系知识有关的文件资料的收集、归档管理和查询工作。1.施工部署原则(1)满足合同要求的原则，即满足合同的工期、质量等要求。本工程计划开工日期为2006年9月30日 .，竣工日期为2008年7月20日，合同总工期660日历天，但是由于场地平整和变压器等因素影响，实际开工日期为2006年11月8日，竣工日期不变，则实际工期为621日历天。本工程质量目标为工程竣工时取得“广东省优质样板工程”。(1)时间连续、空间占满的原则。施工中，平面上采取合理流水作业，以后浇带为界划分地上、地下结构施工流水段，保证工程整体连续施工；空间上，各层各专业同步交叉进行，保证有效的利用工作面，顺利的实现合同工期，减少劳动力浪费和窝工，提高工作效率。(2)符合施工总顺序之间逻辑关系连接的原则：先地下后地上，先结构后装修，先土建后设备。(3)重点处理季节性施工的原则，严格制定雨季施工的具体措施，在保证工期的前提下，更要保证工程质量，做到措施得当，切实可行。(4)以科技为重点先导的原则，倡导新技术、新工艺、新材料的推广应用。1.施工总进度计划（见附页）2.施工流水段的划分（见附页）3.施工组织协调工程施工过程是通过业主、设计、监理、项目经理部、分包、供应商等多家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全、降低成本的关键之一。因此，为了保证这些目标的实现，制定以下制度，确保将各方的工作组织协调好。(1)制定设计交底和图纸会审制度在正式施工之前，项目经理部的工程部、技术部、机电部、钢结构部、合约商务部、质安部的人员核对图纸，参加由业主组织的图纸会审、图纸交底会，会中确定的内容形成第一份设计补充文件。确保工程顺利开始。(2)建立周例会制度每周二参加由监理单位主持的三方（业主、监理单位、项目经理部）周例会，商讨一周的工程施工和配合情况，并解决工程中存在问题。每周一项目部召开本周工作会议，总结本周工作，并对下周工作进行安排。(3)制定专题讨论会制度施工中遇到较大问题时，业主、设计单位、监理单位、项目经理部及有关分包集中到一起，商讨解决问题的方案。专题讨论会不定时召开。(4)制定考察制度我公司是ISO9002体系认证企业，根据ISO9002体系管理要求，项目的分包、分供方要三家以上参与竞争。因此，制定考察制度，组织业主、监理共同对主要分包、分供方进行考察，经过综合评比，最终选定合格、满意的分包、分供方。4.大型机械的选择(1)垂直运输机械本工程共布置6台塔式起重机，其中5台为QTZ80(6012)，两台布置于常年展厅北侧，两台位于常年展厅南侧，一台位于综合展厅南侧；一台为QTZ80B(5613)，位于会议中心西南侧。（详见施工现场平面布置图） .选用2台QY20型汽车吊来完成综合展厅结构施工阶段的材料垂直运输。钢结构施工的材料运输及吊装根据不同需要，选用80t汽车吊及110t、150t、200t履带吊来解决，具体使用数量视施工具体情况而定。(1)混凝土浇筑设备本工程混凝土浇筑采用SY5120HBC90G车载泵和SY5420THB混凝土泵车（48米），现场责任师将根据浇筑部位、浇筑量的不同合理挑选浇筑设备的类型及数量。一、施工准备1.技术准备(1)项目技术负责人组织有关人员进行详细的图纸会审与分析，摸清设计意图和了解设计要求。(2)针对工程特点，编制施工组织设计和各分项施工方案，以及时指导施工。具体单项施工方案应根据需要及时进行编制。序号主要方案名称编制完成时间备注1临建方案2006年11月自行编制2临水临电方案2006年11月自行编制3测量放线方案2006年12月自行编制4管桩施工方案2006年12月专业施工分包5土方开挖施工方案2006年12月自行编制6基坑支护施工方案2006年12月自行编制7塔吊安装及拆除施工方案2007年1月专业施工分包8防水施工方案2007年1月业主指定分包9基础底板、承台施工方案2007年3月自行编制10雨季施工方案2007年3月自行编制11试验及检验计划2007年3月自行编制12大体积混凝土施工方案2007年4月自行编制13高支模施工方案2007年4月自行编制14预应力施工方案2007年4月专业施工分包15钢筋施工方案2007年4月自行编制16模板施工方案2007年4月自行编制17混凝土施工方案2007年4月自行编制18施工组织设计2007年5月自行编制19土方回填施工方案2007年5月自行编制20脚手架方案2007年5月自行编制 .21地下室土方回填2007年5月自行编制22屋面工程施工方案2007年5月自行编制23钢结构施工方案2007年5月自行编制24机电安装方案2007年5月自行编制25幕墙工程施工方案2007年6月专业施工分包26砌筑方案2007年6月自行编制27装修工程施工方案2007年6月自行编制(1)科技推广应用项目序号技术推广应用内容使用部位应用时间负责人总结时间1复合土钉墙支护技术基坑支护07年1月~4月07年5月2预应力锚杆施工技术基坑支护07年1月~4月07年5月3聚氨酯防水涂料地下室及屋面防水施工07年3月~7月07年8月4PVC防水卷材应用技术地下室及屋面防水施工07年3月~7月07年8月5混凝土裂缝防治技术基础底板、外墙07年4月~5月07年6月6HRB400级钢筋的应用技术主体结构07年4月~6月07年8月7粗直径钢筋直螺纹机械连接技术主体结构07年4月~6月07年9月8无粘结预应力成套技术地下室底板、外墙、顶板07年4月~8月07年10月9厚钢板焊接技术桁架柱等07年5月~10月07年10月10大跨度空间结构与大型钢构件的滑移施工技术屋面钢结构07年6月~12月08年2月11钢与混凝土组合结构技术常年固定展厅柱07年4月~6月07年7月12钢结构的防火防腐技术常年展厅、会议中心、综合展厅、屋面钢结构等07年6月～12月07年12月13大体积混凝土温度监测和控制基础部分承台基础外部分承台07年4月～5月07年6月14给水管道卡压连接技术设备安装07年6月～08年4月08年6月15管线布置综合平衡技术设备安装07年6月～08年4月08年6月16电缆敷设与冷缩、热缩电缆头制作技术设备安装07年6月～08年4月08年6月17通信网络系统设备安装07年6月～08年4月08年6月 .18计算机网络系统设备安装07年6月～08年4月08年6月19建筑设备监控系统设备安装07年6月～08年4月08年6月20火灾自动报警及联动系统设备安装07年6月～08年4月08年6月21安全防范系统设备安装07年6月～08年4月08年6月22综合布线系统设备安装07年6月～08年4月08年6月23智能化系统集成设备安装07年6月～08年4月08年6月24电源防雷与接地系统设备安装07年6月～08年4月08年6月25建筑企业管理信息化技术06年9月~08年7月08年7月主要推广应用项目说明：①基坑支护技术本工程基坑支护采用上部放坡＋水泥搅拌桩＋喷锚支护。主要施工分项有：水泥搅拌桩止水帷幕施工、非预应力锚杆施工、预应力锚索施工和挂网喷射混凝土护面施工。a.搅拌桩止水帷幕施工：设计桩径620mm，设一排搅拌桩，桩间距400mm，采用四喷四搅工艺；b.非预应力锚杆施工：由于场地土质差，在非预应力锚杆施工时吸浆量大，必须保证非预应力锚杆体注浆饱满，注浆时采用压力注浆，钢花管非预应力锚杆采用钢套筒于孔口进行压力注浆；c.预应力锚索施工：预应力锚索采用3×7Φ5高强钢绞线（fptk=1860MPa），孔径为150mm，锚索长度为20m，其中自由段长度为5m，锚固段长度为15m，锚索间距为2.0m。设计张拉力为300KN，锁定荷载为200KN；d.二次支护：钢结构柱有部分承台位于底板以下，由于承台开挖导致基坑加深，在原基坑支护结构的基础上进行二次支护，在原基坑直护基础上增设预应力锚索一道，采用微型桩做为支护桩。②大体积混凝土施工技术本工程常年固定展厅及会议中心底板有部分2米厚承台，且承台面积均较大，属于大体积混凝土，因此要采取相应措施防止混凝土出现裂缝。采取的主要方法：a.从配合比上与商品混凝土公司配合，合理控制混凝土中水泥种类、用量；b.采用平面分条，斜面分层，薄层浇注，循序退打，一次到顶的浇筑方法；c.采用覆盖及蓄水共同养护的方法。③粗直径钢筋连接技术本工程的柱、梁结构中，直径大于或等于25mm的钢筋采用等强度剥肋滚轧直螺纹连接，套筒等级为Ⅰ级。国家关于钢筋等强度剥肋滚轧直螺纹连接技术是当今钢筋连接的最新技术，不仅连接强度高，接头的抗拉强度能够实现与钢筋母材等强，而且施工方便、连接速度快。 .其基本的操作工艺为：钢筋准备→剥肋滚轧螺纹→利用套筒连接。剥肋滚轧螺纹利用GHG40钢筋滚轧直螺纹成型机进行制作，一次装卡钢筋即可完成钢筋剥肋和螺纹加工两道工序，操作简单，加工速度快。该技术既具有套筒挤压连接质量稳定、可靠的特点，又具有锥螺纹连接现场施工速度快的特点，克服了工人劳动强度大、丝头制作工序多、设备投入费用高的缺点。该类接头适用于直径为16～40mm的Ⅱ、Ⅲ级钢筋同径和异径钢筋的连接，可用于要求充分发挥钢筋强度或对接头延性要求较高的各类混凝土结构，同时该类接头具有良好的抗疲劳性能，可广泛应用于对疲劳性能有较高要求的混凝土结构中。由于该类接头具有以上优点和特点，在本工程中可保证接头质量、降低劳动强度、节约成本，同时也为本工程后续使用提供了安全保障。④钢结构施工技术a.钢结构CAD设计与CAM制造技术本工程主体钢结构为连续三跨空间钢管桁架结构，钢管规格型号达20余种（￠300*10~￠813*32），绝大多数节点为相贯焊缝，切一个节点位置为多管相交，结构深化设计的准确性和钢管下料精度将直接影响现场桁架的拼装、焊接质量。通过采用CAD设计和CAM制造技术，可保证钢结构设计的准确性，提高设计效率和提高制杆件与板材的优化下料，解决空间桁架钢结构中多管相交、管管相贯的复杂计算问题和高难度的相贯线及坡口切割问题，从而确保本项目大跨度钢管桁架结构从设计、下料到现场拼装焊接的质量。b.钢结构安装计算机仿真技术本工程主体钢结构为连续三跨空间钢管桁架结构（分别为90m、54m、54m），拟采用同步累积滑移施工技术。为此需对屋盖桁架在滑移过程中各种工况的强度和刚度进行计算机仿真计算，确保本项目钢管桁架结构在滑移过程中的安全。c.大跨度空间钢管桁架的滑移施工技术本工程主体钢结构为连续多跨空间钢管桁架结构（分别为90m、54m、54m）。其中90m跨处为地下室，一般吊机无法满足结构吊装。根据现场施工条件和钢桁架结构的特点，拟采用了液压同步累积滑移安装的施工工艺，同时滑移设备体积小、自重轻、承载能力大，特别适宜于大吨位构件水平滑移。在实际操作过程中要控制好液压滑移同步，保证各滑移顶推点及其上的钢结构屋盖在整个滑移过程中的平稳，确保本工程桁架结构的安全和质量。⑤无粘结预应力技术为控制构件挠度及限制裂缝开展宽度，本工程在地下室底板、地下室侧壁、首层楼板中采用无粘结预应力混凝土技术。预应力混凝土强度等级为C40，预应力钢筋采用Ⅱ级松弛ΦS15.24钢绞线，其抗拉强度标准值fptk=1860Mpa，预应力筋张拉控制应力σcon＝0.75·fptk＝1395Mpa，单束预应力筋张拉力Ncon＝195.3KN。张拉端采用夹片锚具，固定端采用挤压锚具。无粘结预应力筋采用直线束形布置。⑥机电系统综合施工技术 .本工程除了一般的给排水、通风空调、建筑电气系统外还设有给水管道卡压连接技术，管线布置综合平衡技术，电缆敷设与冷缩、热缩电缆头制作技术，通信网络系统，计算机网络系统，建筑设备监控系统，火灾自动报警及联动系统,安全防范系统，综合布线系统，智能化系统集成，电源防雷与接地系统，展览馆综合系统，有线电视系统，视频监控系统，广播与背景音乐系统，门禁系统，巡更系统，停车场管理系统，楼宇自控系统，火灾报警及联动系统，程控交换机系统，视频会议系统等；其中通风空调还应用了布袋纤维风管、转轮热回收和变频控制等一些新材料和节能技术。机电系统的联合调试是本工程施工一大难点。(1)组织有关人员做好施工图纸进一步的深化工作。(2)提前做好施工所用的材料、机具等准备工作。(3)试验工作计划a.试验工作是检验原材料是否合格的重要手段之一，各专业操作人员及现场试验工程师应认真负责，严格按照相关要求分批进行本工程的试验工作。b.本工程试验必须委托具备相应资质的检测单位检测，所有需见证取样试验的项目都要100%做见证。序号试验内容取样批量试验数量备注见证、监督取样部位和数量1钢筋原材≤60t1组平均每批按60t计：见证取样数量为总量100%监督取样数量为总量5%>60t每60t取一组2直螺纹500个接头一组见证取样数量为总量100%监督取样数量为总量5%3砼试块一次浇筑量≤1000m3，每100m3为一个取样单位同一配合比见证取样数量为总量100%监督取样数量为总量5%一次浇筑量>1000m3，每200m3为一个取样单位同一配合比4砼抗渗试块≤500m3一组同一配合比见证取样数量为总量100%监督取样数量为总量5%6防水卷材100卷以内2组见证取样数量为总量100%监督取样数量为总量5%100~499卷3组1000卷以内4组7防水涂料10t2kg见证取样数量为总量100%监督取样数量为总量5%(4)计量器具投入计划类别名称规格型号精度出厂编号受检状态测量仪器全站仪GTS-602J2WA1590合格水准仪AL132-CS1400025合格水准仪AL332S3412599合格钢卷尺50m1mm7904-2合格 .钢卷尺7.5m1mm7904-1合格激光垂准仪DZJ3-11/40000420505合格计量检验弹簧度盘秤ATZ-105g1889149合格游标卡尺(0～200)mm0.02mm设编95/0-1合格游标卡尺(0～200)mm0.02mm设编95/0-2合格试验器具混凝土试模100×100×100合格坍落度筒ø100×ø200×300合格回弹仪ZC3-A±1%0724合格砂浆试模70.7×70.7×70.7合格抗渗试模ø175×ø185×150合格干湿温度计AB-104合格温湿度自控仪SWMSZ20±1。C合格(1)测量准备根据业主提供的定位依据、水准测量成果，做好楼座控制桩点和水准点的测设及保护工作。1.物资准备(1)现场所需各种材料、机具等须根据工程进度情况按计划分阶段进场。(2)多层板，龙骨、钢管等由土建分包负责采购的物资，要根据施工方案和工程进展情况提前备好、备足，项目经理部现场责任师及材料工程师要对进场的材料进行严格把关，不合格的材料严禁使用，必须退场，并做好退场记录。(3)物资供应商的选择本工程大型物资的采购将按照公司相关要求，全部采用招标的形式选择供货商家。a.商品混凝土供应商本工程砼采用商品砼。为确保工程质量和进度，项目经理部将选择具有合格资质、质量稳定、服务信誉好、生产能力强的商品砼搅拌站做为我们的供应商。b.钢筋供应商的选择钢筋及钢套筒等材料采购严格按公司《物资采购工作程序》对分供方考核和评价，选择质量稳定、信誉好的分供方。c.其它材料的选择其它材料的供货商应根据采购计划及工程进展情况及时确定，保证工程的正常实施。2.施工准备(1)按照施工现场平面布置图和施工组织设计中的相关内容,首先应做好以下工作：a.校核水准点和坐标，并根据测量方案做出平面控制网，同时做好桩点标识和保护工作。b.做好现场暂设用电、临时电缆的布设工作。c.做好场地硬化和现场用水、污水排放管网的布设工作。d.其它施工准备工作。 .(1)现场临时用电、临时用水所有临时用电设施的设计施工，均严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）的规定及要求。临时用电分生活区临时用电及施工区临时用电。具体临时用电情况详见《中山博览中心工程临电方案》。a.生活区临时用电生活区临电主要包括办公区照明、插座用电，宿舍照明、插座用电，食堂照明、插座用电，室外路灯照明用电、公共区域照明用电。各系统所需符合如下序号系统总功率备注1办公室照明、插座138.2KW2管理人员宿舍照明、插座50.04KW3工人宿舍照明、插座75KW按1500人，人均50W负荷量考虑4管理人员食堂照明、插座61.59KW供食堂内所有照明及设备用电5工人食堂照明、插座30KW供食堂内所有照明及设备用电6合计354.83KWb.施工区临时用电施工区临电主要包括施工区照明、加工机械用电、运输机械用电等。根据施工现场占地面积大，本工程的临时电源，由建设单位提供的三台500KVA的专用变压器供电。各系统所需负荷如下1号变压器最高用电时的计划用电负荷：序号机具名称型号单位数量功率（KW）总功率（KW）备注1塔吊QTZ80（6012）台160602砂浆搅拌机JC350台418.5743直螺纹套丝机GSJ-40台63184钢筋切断机CJ5-40台3395钢筋弯曲机GW-40台34126钢筋调直机GJ6-4/8台35.516.57硅整流电焊机ZX5-500台234688C02焊机NBC-500台227549电焊条烘箱YGCH-X-400台291810木工圆锯MJ105台22411木工平刨MB503A台27.51512木工压刨MB106台27.51513平板震动器ZB11台61.16.614插入式振捣器30、50mm台201.12215空压机XF200台26.7613.5216空压机123m3/min台21020 .17潜水泵QY-15台502.211018电焊机BX300台213.52719对焊机UN1-25台1252520镝灯台431221蛙式打夯机HW20台101.11122其他机具台302号变压器最高用电时的计划用电负荷：序号机具名称型号单位数量功率（KW）总功率（KW）备注1生活区用电354．833直螺套丝机GSJ-40台2364钢筋切断机CJ5-40台2365钢筋弯曲机GW-40台2486钢筋调直机GJ6-4/8台25.5113号变压器最高用电时的计划用电负荷：序号机具名称型号单位数量功率（KW）总功率（KW）备注1塔吊QTZ80（6012）台4602402塔吊QTZ80B(5613)台160603直螺套丝机GSJ-40台2364钢筋切断机CJ5-40台2365钢筋弯曲机GW-40台2486钢筋调直机GJ6-4/8台25.5117硅整流电焊机ZX5-500台134348C02焊机NBC-500台127279木工圆锯MJ105台12210木工平刨MB503A台17.57.511木工压刨MB106台17.57.512平板震动器ZB11台21.12.213插入式振捣器30、50mm台101.11114空压机XF200台16.766.7615空压机123m3/min台251016潜水泵QY-15台402.28817电焊机BX300台213.52718对焊机UN1-25台1252519镝灯台431220蛙式打夯机HW20台51.15.521其他机具台15c.现场临时用水生活区临水布置包括生活用水及排水。生活区临时给水根据现场情况考虑，由位于现场大门口北侧的DN80市政给水接口供水。由于生活区的用水点与所提供的接口高差在1 .m左右，而市政水接口压力为0.3Mpa，水压能满足使用要求，因此采用市政水管直接供给。施工区临时用水包括施工工程用水、施工机械用水、现场临时消防用水以及排水。临时给水根据现场情况及从经济角度考虑，采用消防和生产合用的方式布置临时给水管道。给水管按建设单位提供的水源点驳接，装水表计量，消防用水采用市政水-水泵联合供水方式，水泵压水管路与市政水管相连，当市政水压满足时使用市政水，水压不够时，再使用水泵供水。为了保障现场施工安全，材料堆放场、加工场等处增设消防栓。具体临时用水情况详见《中山博览中心工程临水方案》。(1)劳动力计划 .劳动力动态图(1)机械资源配置计划a.土建工程主要机械配置计划序号机械或设备名称型号规格数量功率（KW）使用时间备注1塔吊QTZ80(6012)5608个月2塔吊QTZ80B(5613)1608个月3砂浆搅拌机JS350418.56个月4钢筋调直机GJ6-4/875.56个月5钢筋切断机GJ5-40736个月6钢筋弯曲机GW-40746个月7直螺纹套丝机GSJ-401036个月8硅整流电焊机ZX5-5003346个月9CO2焊机NBC-5003276个月10电焊条烘箱YGCH-X-400296个月11木工圆锯MJ105326个月12木工平刨MB503A37.56个月13木工压刨MB10637.56个月14平板振动器ZB1181.16个月15插入式振捣器30、50mm301.16个月16空压机XF20036.766个月17空压机123m3/min46.766个月18汽车泵SY5420THB(48米)6个月19汽车吊QY2023个月20混凝土车载泵SY5120HBC90G6个月21搅拌桩机PZH-26601个月22钻机XY-1002111个月23钻机XY-3005251个月24注浆机BW-15027.51个月 .25潜孔冲击锤PQ-2462个月26喷射砼机P2-5B23.52个月27潜水泵QY-15902.29个月28电焊机BX300413.56个月29对焊机UN1-252256个月30静力压桩机680T22个月31静力压桩机500T22个月32锤击桩机D4612个月33锤击桩机D6242个月34反铲挖掘机EX30062个月35运输车STEYER302个月36推土机T-14012个月37振动压路机YZS1.622个月38蛙式打夯机HW20151.12个月b.钢结构主要机械配置计划序号机械设备/机具名称规格型号数量功率Kw使用时间1起重机械履带吊250t3台6个月履带吊200t2台6个月履带吊150t1台6个月2履带吊110t2台6个月汽车吊80t1台6个月3焊接切割设备硅整流电焊机ZX5-50012台346个月4CO2气保焊机NBC-50036台276个月5电焊条烘箱YGCH-X-4008台96个月6空气压缩机XF2004台7.56个月7气割设备12套6个月8半自动切割机CG1-304台6个月9碳弧气刨TH-108台6个月10常用设备熔焊栓钉机SLH-25004台6个月11等离子切割机4台6个月12倒链10t、5t24个6个月 .13卡环10t、20t60对6个月14施工钢爬梯6-9m24套6个月15砂轮机JB1193-716台1.06个月16角向磨光机φ10010台0.66个月17砂轮切割机3台1.06个月18扭矩扳手NBS60D8把6个月19八角锤10磅8把6个月c.机电工程主要机械配置计划给排水、消防工程拟投入的主要施工机械设备表序号机械或设备名称型号规格数量功率（KW）使用时间备注1交流电焊机300—500型23519个月2套丝机1/2〞—4〞214个月3砂轮切割机400型2314个月4台钻Φ3—1930.514个月5角向磨光机GWS8—100mm20.6714个月6冲击钻GSB20-2RE14mm60.5214个月7电锤GBH2SE24mm40.814个月8排水泵70m3/h214个月9倒链3T、5T414个月10管道滚槽机VE416FSD214个月11管道开孔机Φ25－125214个月12电熔机IEFD31214个月13氩弧焊机YD400AT2HGF217.514个月14小型气焊器XK-QH514个月电气工程拟投入的主要施工机械设备表序号机械或设备名称型号规格数量功率（KW）使用时间备注1交流电焊机300—500型53519个月2套丝机1/2〞—4〞314个月3砂轮切割机400型5314个月4台钻Φ3—1950.514个月 .5角向磨光机GWS8—100mm50.6714个月6冲击钻GSB20-2RE14mm50.5214个月7电锤GBH2SE24mm40.814个月通风空调工程拟投入的主要施工机械设备表序号机械或设备名称型号规格数量功率（KW）使用时间备注1数控板带横剪机DDCT-DD110个月场外2联合角咬口机SK-20P110个月场外3等离子切割机ACL3100110个月场外4电动剪DJ-200110个月场外5冲床SBKJ10.5210个月6台钻Φ3—1920.5510个月7电焊机300—500型83512个月8切割机400型4312个月9电钻6-16mm160.511个月10电锤GBH2SE24mm60.814个月11套丝机1/2〞—4〞44.514个月12电动打压泵DSB-150/1021.514个月13手动打压泵S-YS160214个月14手动葫芦2T614个月15手动葫芦5T214个月16手动葫芦10T214个月17汽车吊50T118手动叉车BF414个月19起道器30T2d.各专业检测设备投入计划序号机械设备/机具名称规格型号数量备注1测量设备全站仪GTS-60212激光垂准仪DZJ3-113水准仪AL132-C1 .4水准仪AL33216钢卷尺50m17钢结构探伤检测设备超声波探伤仪CTS－2000128磁粉探伤仪DCT-E49给排水、消防工程检测设备电动试压泵DSB-150/10310手动试压泵S-YS160611电气工程检测设备红外测温仪美国雷泰112线路故障定位仪TR10K113交直流数字钳表ST-3602114漏电保护测试仪MI2121115绝缘电阻测量仪指针式116接地摇表117通风空调工程检测设备超声波流量计4-20mA，750W118微压计540M119智能风速计ZRQF－J120风量捕捉罩64652本资料WORD完整版下载地址：点击更多文化博览施工组织设计精品资料推荐：点击
