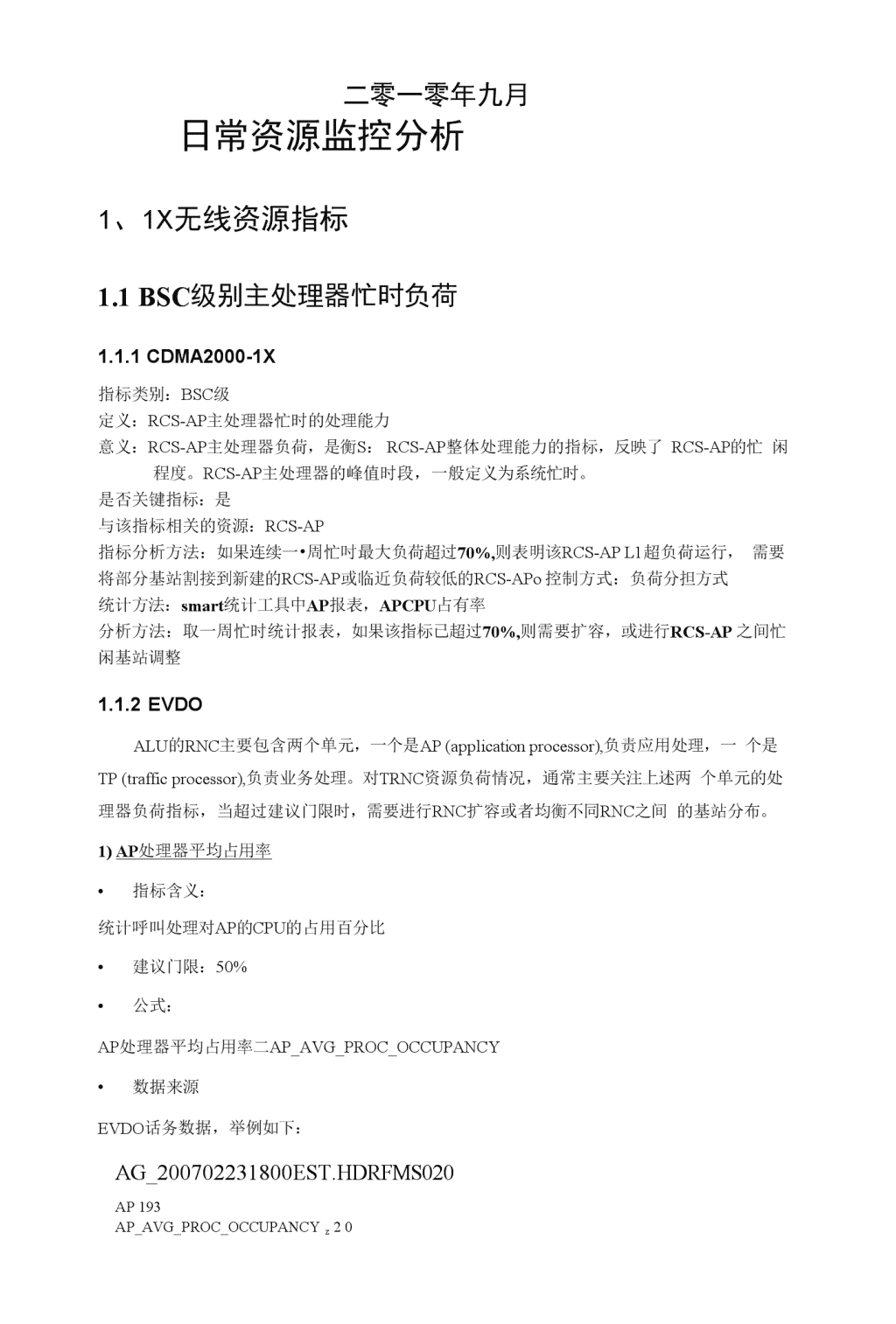

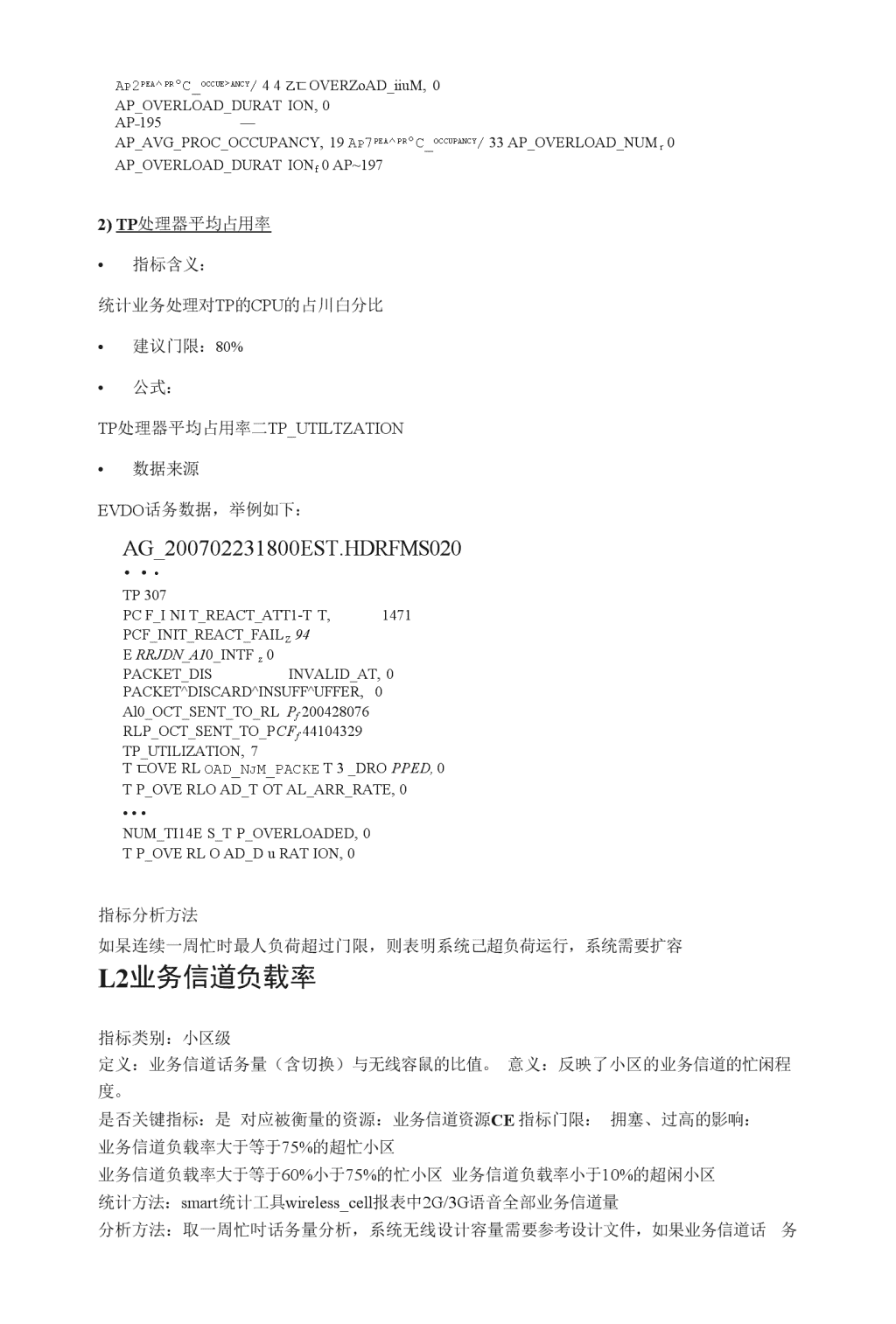

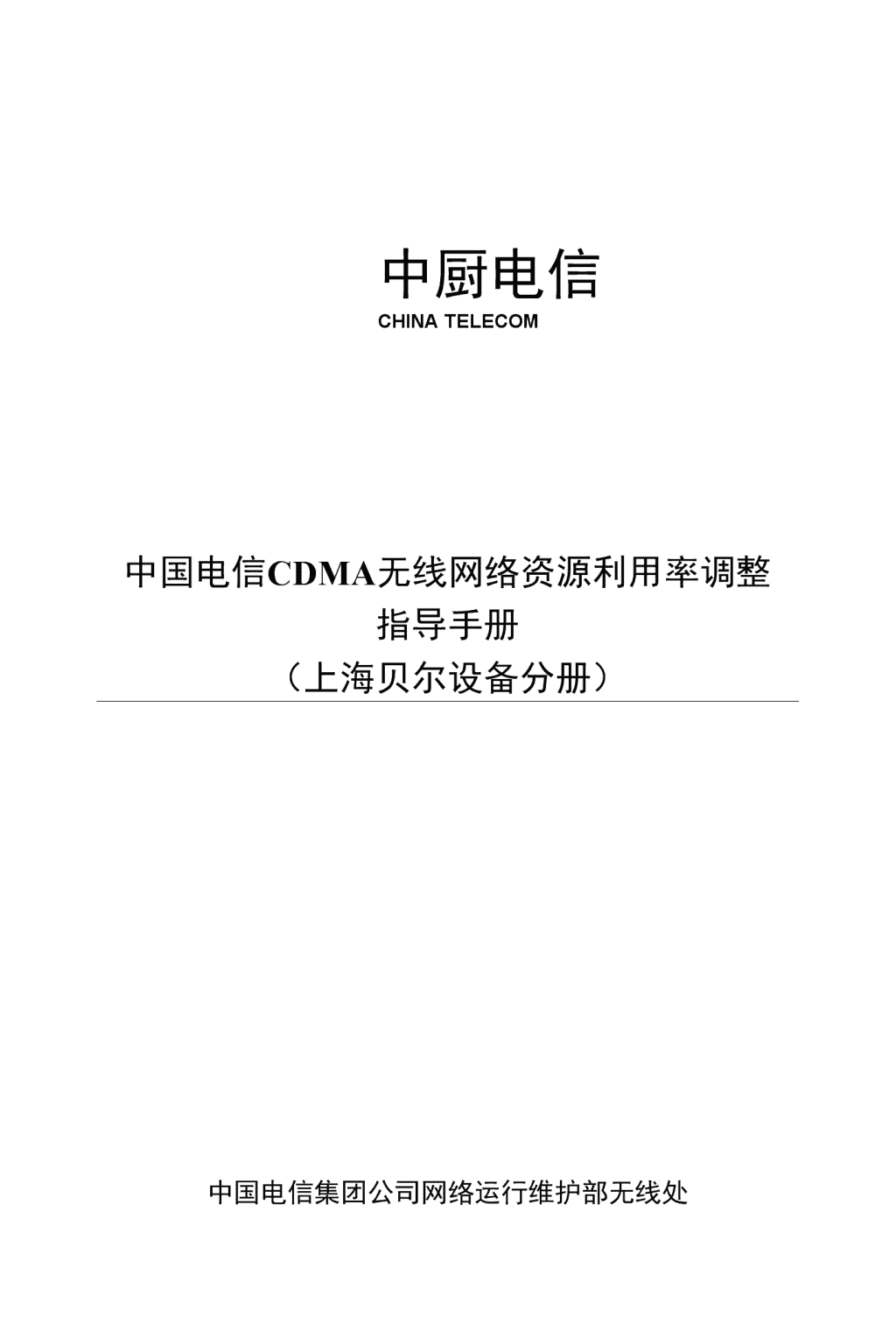

中厨电信CHINATELECOM中国电信CDMA无线网络资源利用率调整指导手册（上海贝尔设备分册）中国电信集团公司网络运行维护部无线处 二零一零年九月日常资源监控分析1、1X无线资源指标1.1BSC级别主处理器忙时负荷1.1.1CDMA2000-1X指标类别：BSC级定义：RCS-AP主处理器忙时的处理能力意义：RCS-AP主处理器负荷，是衡S：RCS-AP整体处理能力的指标，反映了RCS-AP的忙闲程度。RCS-AP主处理器的峰值时段，一般定义为系统忙时。是否关键指标：是与该指标相关的资源：RCS-AP指标分析方法：如果连续一•周忙吋最大负荷超过70%,则表明该RCS-APL1超负荷运行，需要将部分基站割接到新建的RCS-AP或临近负荷较低的RCS-APo控制方式：负荷分担方式统计方法：smart统计工具中AP报表，APCPU占有率分析方法：取一周忙时统计报表，如果该指标已超过70%,则需要扩容，或进行RCS-AP之间忙闲基站调整1.1.2EVDOALU的RNC主要包含两个单元，一个是AP(applicationprocessor),负责应用处理，一个是TP(trafficprocessor),负责业务处理。对TRNC资源负荷情况，通常主要关注上述两个单元的处理器负荷指标，当超过建议门限时，需要进行RNC扩容或者均衡不同RNC之间的基站分布。1)AP处理器平均占用率•指标含义：统计呼叫处理对AP的CPU的占用百分比•建议门限：50%•公式：AP处理器平均占用率二AP_AVG_PROC_OCCUPANCY•数据来源EVDO话务数据，举例如下：AG_200702231800EST.HDRFMS020AP193AP_AVG_PROC_OCCUPANCYz20 Ap2pea^pr°C_occue>ancy/44乙匸OVERZoAD_iiuM,0AP_OVERLOAD_DURATION,0AP_195—AP_AVG_PROC_OCCUPANCY,19Ap7pea^pr°C_occupancy/33AP_OVERLOAD_NUMr0AP_OVERLOAD_DURATIONf0AP~1972)TP处理器平均占用率•指标含义：统计业务处理对TP的CPU的占川白分比•建议门限：80%•公式：TP处理器平均占用率二TP_UTILTZATION•数据来源EVDO话务数据，举例如下：AG_200702231800EST.HDRFMS020••・TP307PCF_INIT_REACT_ATT1-TT,1471PCF_INIT_REACT_FAILZ94ERRJDN_A10_INTFz0PACKET_DISINVALID_AT,0PACKET^DISCARD^INSUFF^UFFER,0Al0_OCT_SENT_TO_RLPf200428076RLP_OCT_SENT_TO_PCFf44104329TP_UTILIZATION,7T匸OVERLOAD_NjM_PACKET3_DROPPED,0TP_OVERLOAD_TOTAL_ARR_RATE,0•••NUM_TI14ES_TP_OVERLOADED,0TP_OVERLOAD_DuRATION,0指标分析方法如杲连续一周忙时最人负荷超过门限，则表明系统己超负荷运行，系统需要扩容L2业务信道负载率指标类别：小区级定义：业务信道话务量（含切换）与无线容鼠的比值。意义：反映了小区的业务信道的忙闲程度。是否关键指标：是对应被衡量的资源：业务信道资源CE指标门限：拥塞、过高的影响：业务信道负载率大于等于75%的超忙小区业务信道负载率大于等于60%小于75%的忙小区业务信道负载率小于10%的超闲小区统计方法：smart统计工具wireless_cell报表中2G/3G语音全部业务信道量分析方法：取一周忙吋话务量分析，系统无线设计容量需要参考设计文件，如果业务信道话 务量超过75%，则需要进行资源调整。业务信道负载率设计的其他指标：话务量（含切换话务量）…Walsh码占用率指标类别：全网级/小区级定义：系统屮业务信道完成语音、短信等业务时所承载的总话务量（含切换）。意义：网络资源调整的目标是持续提升全网的呼叫话务量，同吋把软切换话务量控制在合理的范围内，从而提升无线网络的资源利用率，学握全网话务情况，合理分配资源。是否关键指标：是对应被衡量的资源：WALSH码资源、CE资源等。指标门限：75%统计方法：smart统计工具中wireless_cell报表中2G占川量和3G占用量相加分析方法：取一周忙时话务量分析，系统设计容量需要参考设计文件，如果业务信道话务量超过75%,则需要进行资源调整。1.3软切换比例指标类别：全网级/小区级定义：：［业务信道承载话务量（含切换）-业务信道承载的话务量（不含切换）］/业务信道承载话务量（含切换）*100%意义：CDMA网络的软切换，虽然能带来一定的切换增益，降低掉话率，但这是以晒牲资源为代价的，因为软切换时需要占用CE资源。在前向链路，每增加一条软切换链路，就增加一定程度的系统干扰，如果系统干扰的增加程度超过了软切换增益，软切换就不会给系统容量带來任何好处；反向链路也会山于过多软切换分支占用而无法容纳更多用八。是否关键指标：否对应被衡量的资源：CE指标门限：-般在网络规划时全网为平均值35—40%。拥塞、过高的影响：软切换比例，全网平均值要求不超过40%。但对于不同类型的区域，要求也不一致。稀疏区域由于信号重叠覆盖的层数较少，发生软切换的儿率低，软切换比例也低。反之，对于高话务区域，山于信号重證覆盖的层数多，发生软切换的儿率很高，而II具有多条软切换的分支，软切换比例也高。一般认为高话务区域的软切换比例也不应超过70%o统计方法：根据公式［业务信道承载话务量（含切换）•业务信道承载的话务量（不含切换）"业务信道承载话务量（含切换）*100%进行计算，Smart统计工具中可以提供相应分子和分母分析方法：取一周忙吋话务量分析，如果软切换比例连续超过40%,则需要进行网络优化调整。1.5业务信道拥塞率指标类别：BTS级/小区级定义：：业务信道拥塞次数/业务信道分配请求次数（含切换含短信）*100%。是否关键指标：是指标门限：2%影响：如果指标过高，将影响呼叫业务信道的分配和切换时业务信道的分配，导致呼叫失败统计方法：Smart报表中wireless_Cell屮业务信道阻塞率项 分析方法：取一周忙时话务量分析，如果业务信道拥塞率达到2%,则需耍进行网络优化和资源调整。1.6声码器忙时占用率指标类别：MGW级定义：每个MGVV的Vocoder的使用率，Vocoder的占用时长/统计时长意义：反映了反向Vocoder的忙闲程度。是否关键指标：是对应被衡量的资源：Vocoder指标门限:70%拥塞、过高的影响：过高吋，有可能造成语咅呼叫无法分«Vocoder而呼叫失败。过低时，说明Vocoder资源有冗余，可以吸收更大话务，或调整出部分资源。统计方法：SmartI具中DCS报表中“EVRCVocoderUsageperDCS”分析方法：取一周忙时话务量，如果连续超过70%,则需要迓行Vocoder扩容。1・7前、反向链路A-bis口平均带宽占用率前、反向链路A-bis口平均带宽占用率，反映了A-bis口的带宽占用情况，对现网基站传输的调整具有指导意义。当超过门限时需要进行基站传输扩容。•指标含义:统计基站传输资源的占用百分比•建议门限：75%•公式:基站站A-Bis口平均带宽利川率二平均占川带宽/配置带宽X100%•数据来源SmarterI"具统计:RNCIDlxEVDORNCreleasecell1.18A-Bisinterfacebandwidthaverageavailability2033220.39%2033234.00%2033272.60%20334917.76%2、DO指标 2.1PCF主处理器忙时负荷同DO中的TP2.2PCF的实际会话数及设计会话数指标类别：PCF级名称：PCF的实际会话数及设计会话数。定义：实际会话数反映了PCF实际承载的会话数量，设计会话数反映了PCF所能支持的会话数量的峰值。包括激活态的会话数及休眠态的会话数。意义：衡SPCF的实际会话数是否达到设计容量。是否关键指标：一般关注指标。对应被衡量的资源：PCF设备拥塞、过高的影响：重点关注激活态的会话数。但目前基本不会发生PCF会话数过载的情况。统计方法：Smart统计工具DO.RNC报表“会话总数”分析方法：取一周忙时“会话总数”，如果达到设计容量的80%,则需要扩容。2.3PCF忙时前向（下行）数据流量及PCF配置的前向（下行）最大吞吐率指标类别：PCF级名称：PCF忙时下行数据流量及PCF配置的下行最大吞吐率定义：PCF忙时下行数据流量，即PCF收到的PDSN发送的前向（下行）数据流量。包含GRE包头。PCF配置的处理下行数据的最大呑吐能力，即PCF下行转发数据包的最大比特率。意义：实际的询向数据流量是否达到配置最大吞吐率是否关键指标：是。对应被衡量的资源：PCF设备的处理能力及传输端口能力指标门限：80%拥塞、过高的影响：用户DO业务速率下降统计方法：smart统计工具中DO.RNC报表中“PCF到BSC的吞吐量（kbps）",分析方法：取一周忙时数据分析，如果最人下行最人吞吐率达到80%,则建议扩容。2.4PCF忙时反向（上行）数据流量及PCF配置的反向（上行）最大吞吐率指标类别：PCF级名称：PCF忙时反向（上行）数据流量及PCF配置的反向（上行）最人吞吐率 定义：PCF忙时反向（上行）数据流量，PCF收到的BS/AN发送的反向（上行）数据的流量。包含GRE包头。PCF配置的处理上行数据的最大吞吐能力，BPPCF上行转发数据包的最大比特率。意义：实际的反向数据流量是否达到配置最人吞吐率是否关键指标：是对应被衡量的资源：PCF设备的处理能力级传输端口能力指标门限：80%拥塞、过高的影响：用户DO业务速率下降。统计方法：smart统计工具中DO_RNC报表中“BSC到PCF的吞吐量（kbps）”，分析方法：取一周忙时数据分析，如果最大上行最大吞吐率达到80%,则建议扩容2.3D0基站总数.超忙基站/载扇、超闲基站/载扇指标类别：基站/载扇级名称：DO基站总数、超忙基站/载;扇、超闲基站/载扇定义：DO基站总数：现网实际运行的各种DO基站的总数，包括宏蜂窝基站、微蜂窝基站、BBU+RRU等站型。D0超忙基站：基站中有一个超忙载扇，该基站计为超忙基站。DO超忙载扇：询向物理层业务信道时隙占•用率＞70%且每载扇等效用户数24的载扇，定义为超忙载扇；超闲基站：所冇载扇均为超闲载扇的基站，计为超闲基站。超闲载扇：平均前向物理层业务信道时隙占用率W5%、且每载扇等效用八数W1的载扇，计为超闲载扇。意义：衡量基站、载扇的忙闲程度。指标统计方法：•平均每用户前向RLP传输速率二询向RLP平均吞吐率/每载扇等效用八数•等效川户数二每时隙前向调度川户数之和X0.001667/统计时长⑸•就向业务信道时隙占川率二物理层业务信道发送数据占川时隙时长/统计时长⑸通过smarter工具进行统计:cellsectorcarr40.10AveragethroughputofforwardRLPeachuser(kbps)ForwardLinkRLPslotOccupancyRate5.1Equivalentusers2211227.03740.56%0.01872221407.39900.11%0.00202231387.90010.08%0.0020 2311229.09421.03%0.0321231230.79190.25%0.01322321782.028323.78%0.3440指标分析方法:对于载扇级别，通常监控等效用户数、前向业务信道时隙占用率，以及监控平均每用户前向RLP传输速率，通过三项指标结合分析每个载扇的空口资源负荷情况。一旦负荷较高,需要扩容载频或增加基站。通常判定一个载扇负荷较高的标准为：•平均每用户前向RLP传输速率300kbps,且•忙时平均前向时隙占用率M70%,且•载扇等效川户数24。2.6平均前向物理层业务信道占空比指标类别：载扇定义：即前向物理层业务信道的时隙占用率。统计在给定的时间段内，物理层业务信道发送bit数占用时隙总时长与统计时长的比值。意义：如果前向物理层业务信道的时隙占丿IJ率较人，表示网络比较繁忙统计方法：smart统计工具DO_Cell报表中“前向物理层控制信道占空比”项分析方法：计算公式为物理层业务信道发送bit数占用时隙时间/统计时长(s),取一周数据，如果连续超过70%,那么盂要进行相应资源调整。2.7反向CE忙时利用率(D0)指标类别：载扇定义：反向CE最人忙数/反向CE可川数意义：如果反向CE忙时利用率较高，则影响反向数据传输速率统计方法：smartR34版本后将提供该功能分析方法：取-周数据分析，如果连续超过90%,那么需要进行相应资源调整二、设备资源调整方法需提供各场景下的调整方法、调整屮需注意的地方。不仅仅包括硬件的调整，还有相关资源类参数的调整方法。 KBSC设备调整1.1.声码器资源1.1.1声码器资源概述上海贝尔CDMA的声码器设备主要山两种电路板纽成：PHV6和PHV7oPHV6支持的声码器有128个,PHV7为768个°PHV7「|前支持的声码器算法为EVRC,EVRC-B和G.711,不支持8K/13K。当一片PIIV7作为“SupersetVoice”(SVOC)通道组定义时，可以支持768个下而任意多种声码器的任意个数的组合，只要总数不超过768个即可。EVRCtoG.711PV,TranscodingEVRCoverRTPtoG.711overRTPEVRC-BtoG.711PV,TranscodingEVRC-BoverRTPtoG.711overRTPEVRCtoEVRC-BPV,TranscodingEVRCoverRTPtoEVRC-BoverRTP(ChannelLimiting)1.1.2声码器资源配置原则和调整方法鉴于PHV7的强人功能和灵活的支持能力，而H声码器是共享资源，只要有空闲声码器全局可以共同使用，因此PHV7的配置原则非常简单。1.山于口J以通过PHA的软切换电路來选择使用其它交换模块的PHV7,因此PHV7是作为一个资源池的形式出现的，因此不需要兀余备份；2.PHV7亦不支持维护中的热切换，即热备份。3.因此考虑到话务均衡和安全性，通常需要每个SM（交换模块）都必须配置至少一块PHV7；对于每个SM只有一个iPS-hShelf的情况,最多可以配置8块PHV7（注：该数量同时受制于本Shelf上其它板件的容量和资源消耗），它们的位置是固定的，从第一块到第八块，分别是Slot4,Slot15,Slot2,Slotl7,Slot5,Slot14,Slot7,Slotl2« 2>BTS设备调整2.1.信道资源A、增加信道板1、了解要增加的信道板类型（如CMUII、CMUIIKCMUIV、CMUV）2、如果是CMUIV或CMUV,请根据SN申请license,并在0MP±安装。3、将信道板插入相应的槽位4、修改RCV表5、重启基站下面以一个例子说明RCV表的配置,31号站以CMUV取代CMU1I,增加242频点。在CGSA表屮检查要增加的载频是否已包含在表中，如果没有需要在CGSA屮增加该频点。CDMANetworksCELLULARGEOGRAPHICSERVICEAREA(cgsa)Screen6of21WARNING:1.CHANGINGTHECHANNELNUMBER,BANDCLASS,BANDSUBCLASSORCARRIERTYPEOFANACTIVECARRIERMAYRESULTINTHETERMINATIONOFCALLS.REFERTOTHEDATABASEUPDATEFORMOREDETAILS(LUCENT-401-610-036). +130)CDMACarrier:RowCommon@Chnlatarr©BandBandSubTestCarrier3GAllowed2GOverlayNumCcirrierNumberTypeClassClassDesigneitionCarrierCarrier[1]1283IX850_3G-allowedn⑵237DO850_3G-allowedn[3]3201IX850_3G-allowedn[4]4242IX850_3G-allowedn⑸578DO850_3G~allowedn⑹6IX3G~allowedn⑺7IX3G~allowedn⑻8IX3G-allowedn[9]9IX3G-allowedn[10]10IX3G-allowediiCDMANetworks对于新增频点，需在cel12表中增加和应载频的backhaulserver设置，如下Screen31of40SERIES2CELL(cell2)Cell31CDMACellSiteForTPBackhaulInformalionOXLY:480)CDMACarrier:RowCommonServiceSwitchingPacketBackhaulNumCarrierOptionClassModuleSwitchingUnitServer481)482)483)484)[】]1UOTH101⑵2⑶3[4]4BOTH101⑸5⑹6[7]7⑻8———⑼9[10J10 在BTSEQP表中对每个CBR增加该carrier（如果是9234,则在RRHEQP表中增加每个RRH的carrier）,如：CDMANetworksCDMAOncBTSMODCELLASSEMBLAGEEQUIPAGE(btseqp)Screen21of27Cell31Assemblage1601)CBR1CarrierEquipage:RowCarrCarrMaxPgingAccMaxAccCBRTxF^ortBCCI1FCCCIIREACHNumCarrChnlTypePwrChnlsChnlsChnlsAttNumChnlsChnlsChnls@602)603)604)605)@606)@607)608)609)@610)611)612)613)[1]1283IX020.01102.01000[2]337DO020.011—02.01000[3]4242IX020.01102.01000[4]11000[5]1I000[6]11000[7]11000[8]11000[9]11000[10]11000[11]11000在BTSEQP表14页修改该信道板信息CDMANetworksCDMAOneBTSMOIKELLASSEMBLAGEEQUIPAGE(btseqp)Screen14of27Cel131Assemblage1379)CDMAChannelUnit(CCU)Information:RowecuecuCCUCECEsCCU@CCUCarriersNumNumStatusTcchTypeMaxEnabledCRCBlocka380)@381)@382)@383)384)385)386)387)388)389)390)[1]1eIX256—114[2]2u[313eDOI—33©CCUCarriers©CCUCarriers©CCUCarriersBlockbforCEMax256BlockcforCEMax256BlockdforCEMax256391)392)393)394)395)396)397)398)399)400)401)402)103)404)405)406)407)408) [1]141414[2][3]重启基站，在TTCLT中输入：init：cell31：scB、拆除信道板1、检查要删减的信道板上配置的频点，如果该基站随着信道板的拆除不再使川某些频点，需在BTSEQP（9234对应RRHEQP）每个CBR（或RRH）删除这些频点信息。2、在BTSEQP14页删除对应信道板信息。3、拔出信道板。4、重启基站。2.2.射频资源1、在CGSA表屮检查要增加的载频是否已包含在表屮，如果没有需要在CGSA屮增加该频点。2、在T1CL1±拉掉RCS,rmv：resa；uel3、如果是IX频点,需在cell2表中增加相应载频的SPB（SwitchModule/PacketSwitchUnit/BackhaulServer）设置。3、判断现有基站的硬件是否满足新增频点的要求，需要检查•URC/URCII的容量•E1容量•信道板/EVM板容量•UCR容量（MCR暂时不存在容量问题）•功放容量•RRH容量•甚至需要考虑机柜容量如上述容量不满足，需新加相应的硬件。除扩CMU/EVM外，增加其它硬件均需耍在RMT里进行设置，请参照相关步骤。4、如果新增了功放，或功放类型改变，需修改cmodeqp表的MCAEquipage。5、修改ceqfacc表，为每个扇区设置新增载频的CDMAAntennaPropagationDelay□6、如果是9234基站，修改RRHEQP表，为每个RRH设置新加的载频。7、修改BTSEQP表,对新增的URC、El、CMU/EVM、功放进行配置,为每个CBR增加新的频点。8、如杲增加的是DO载频，还需要在0MC-RAN中增加相应的载频，为每个扇区创建SectorCarrier,并对其迹行设置。9、恢复RCS,rst：resa 注:加载频时,需要申请相应的1icenseo可能涉及的1icense包括,BTSCARR,RCSCARR,CHPAM,CHPAMHE,CMU1V,CMUV等等,以及DO相关的licensee2.3.Abis链路资源一.RMT设置1.用RMT登陆基站2.进入下菜单Config—Cell一一BootMemoryParameters—CSU/ATMParameters3.先进入TrunkGroupControlParametera.首先确认URCID,是否正确，如果是第一个URC扩El,则URCID为1b.检査TGCID,一般情况下,TGCID即为URCIDc.TGMtype为El/Tlcl.URC的El号,对应于TGC的TGM号e・如果扩第二个El,则把TGMunitID设为2,并打勾ConfiguredEl/Tl,如果减第二个El,则把ConfiguredEl/Tl处的打勾去除掉f.Mode为El,linecoding为HDB3,FramingMode为CRC4,Signaling为CCS,Rate为64K,Long/ShortHaut为Long,LineBuildout为ElLH,TimeSlotMask为Oxfffffffe,Clockpriority,时间优先级设置如下:第一El为1第二El为2,第三E1为3,第四个E1为4,第五E1为5第六E1为6,第七E1为7,第八个E1为8, ConfigureBootMemoryParametersAppFlag:CDMA20003G1xAppInfo:0URC号SelecttheURCyouwanttoupdate:iP~Tj)RecordSubldentifier:8VersionNo.:4MaxNumofTGCPs:6MaxNumofILCPs:8ZiTrunkGroupControllerParameters|InitialLinkConfigurationParame»er$|TGCID^URC号一戎TGMType:GE1/T1CE3灯STM1/0C3CEthernetTGCUnitId:旷自PConfiguredTGC该URC的第几个E1TrunkGroupKicniuciAppId:TGMUnitI0ConfiguredE1/T1TGCType:«LIU"ANIClockPriority:|lMaxNumofTGMs:MaxNumofATMs:「EnableDaisyChainMode:CT1LineCoding:"AMIFramingMode:厂Signaling:「Rate:介64KE1CJ1Bozsrzc：aESFGCRC4CCCS/CtearChannel「56KHDB3NoCRCCASMaxNumofIMAs:Long「ShortLineBuddOut/Equalization.|eTlHLong/ShortHaul:TGCPConfigurationFileSaveRecall3TimeSlotMask:[Oxfffffffe二|Options[700(70时钟优先级.第EnableInbandLoopbacks—个E1#为1#EnableFacilityDataLinkLoopt第二E1为2■第EnableANSIPRMs3个曰为3■第四RespondtoAT&TFDLMsgs个位4/tt炭排列EnableYelowAlarmsValidateATMPHYConfigurationParametersATMUnitId:厂厂ConfiguredATMTGMUnitld:I1ZlSendCell:CIdleCEmptyScramble:厂TX厂RX厂EnableCOSETTimeSlotMask:0x00000000_|IMAPHYConfiguralionParametersIMAUnitId:丽土|lConfiguredIMASelectRHY$:厂厂厂厂厂PHY5厂PHY6厂PHY7厂PHY8Readparm$i$done.ApplyRefreshDeleteAdvancedReboot|Cancel4•然后进入InitialLinkConfigurationParameter ConfigureBootMemoryParametersRecordSubldenlifier8SelecttheURCyouwantioupdate:[l—AppFlag:CDMA20003G1xAppInfo:0VersionNo.:4MaxNumofTGCPs:6MaxNumofILCPs:8TrunkGroupControlletParametersInitialLinkConfigurationPararneters|自TGCtoUse:[lNumofLinks:(2三]ImtUmtId:[0LinkType/Appid:|PPP-FrameRelayParametersDLC1:(0x16MAXW:|Tr-EthernetParametersMode:CBOOTPCDHCP厂VLAN颇21pVLANID:-HDLCParametersI~~ZjInterfaceId:I刁DataRate:I刁TimeSlotMa$k:|*7]TGMUnitld厂DataInvertMode-CBOOTPCDHCP厂UseCiscoHDLCSWRPI/FSLiBPHeartbeatInterval:10App^IRefreshDeleteAdvancedTPoverATMParametersCIMAI3U$e:CATMUnitIdtoUse:VPI:va：Mode:CBOOTPCDHCPServiceCategory:PeakCellRate:|5SustainedCellRate:|o~MinimumCellRate:|qMaximumBurstSize:ILCPConfigurationFileSaveRecallRebootCancel如果扩第二个El,则在SleetedTGMs处，把2，打勾如果减第二个El,则在SleetedTGMs处，把2处打勾去除掉5.当TrunkGroupControlledParameter，和InitialLinkConfigurationParameters设置完成后按apply按钮，把设置的参数写到背板上，但传输参数真正有效等URC重启后，二,RCV设置1.在omp_hJ|Japxrcv命令，update对应基站的btseqp表格注：URCTD与CDMID—致例如，要扩URC1的第二E1,则把对应edm1的第二个DS1状态改为e如果耍减URC1的第二E1,则把对应edm1的第二个DS1状态改为uCDMANetworksCDMAOneBTSMODCELLASSEMBLAGEEQUIPAGE(btseqp)Screen2of27Cell1Assemblage1CRC/CDM1 CRCStatus19)eCRCControllerType@20)IRCSpareCRCStatus21)uBackhaulMode@22)IPTransmissionFacilityType...23)1FlexentSoftwareRevNumber.@+24)_SignalingLinkWidth25)CRCOverloadControl(%)....+26)_CRCTechnologyType@27)IX28)CDMADigitalModuleDS1Info.:StatusTypeDataRateNum29)31)32)[1]e⑵e[3]u[4]u⑸u[6]u[7]u⑻u2.updatebtseqp表后，虫J]基站init:cell#:sc(#为对应基站号)2.4.功率资源由于EVD0前向链路为全功率发射，不存在功率控制，因此不存在功率资源不足的情况,在这里我们将只讨论CDMA2000-1X功率资源不足情况下的资源调整方法。如果话务统计指标屮出现了因功率控制而引起的拥塞，建议依次采取如下的手段来进行调整：检查ceqface表中该扇区的语音激活系数(TrafficChannelVoiceActivityFactor)是否设置为1了，该参数的默认值为0.66,推荐值为1,该参数设为1后，该扇区的短期发射功率可以达到MaxPower的150%,通过该方法提升了该扇区的短期发射功率，可减少因功率不足而引起的拥塞。下图是ECPR33版为例显示了语音激活系数(TrafficChannelVoiceActivityFactor)的所在位置。CDMANetworkscellequipageface(ceqface)screencell1Face1cdmaPowercontrolParametersForwardLink:24of471776)1081778)641780)34ratticChannJvoiceActivityFactor£nableForwardLinkPowercontrolLoadingThresholdforrdghcapacity(%)+1784)RateSet1RateSet2NominalTrafficchannelGain(dgu)ForwardFrame匚rrorRare(%)SmallGainincrEmRnt(dgu)TargetFrameErrorRateforHighcapacity(%)GainThresholdforHighcapacity(dgu)+1785)—+1787)1.0+1789)_+1791)+1793)+1786)+1788)1.0+1790)_+1792)+1794)PilotChannelGain(dqu).PagingchannelGain(Sgu)syncchannelGain(dguj-- 1)检查btseqp、rrheqp表中的MaxPower和CBRAttenuation、RRHAttenuation设置是否正确？是否设置为满功率？如杲没冇设置成满功率，需要将设置为满功率。卞图所示，283载频设置的是满功率20W。CDMANerworksar02;---------c6@-二二二二二二=二二二一wm12345678901oU11RN[[[[[[[[[[[CDMAOneBTSMODCELLASSEMBLAGEEQUIPAGE(btseqp)cell1Assemblage1CBR1carrier_Equipaqe:xPortNum@610)11screen21of27uarrChnl603)37283scarrType604)DOIXACCchnls@607)11111111111MaxACCChnls608)Att609)02.0k02.0cl)cn2chloooooooooooFc6sH1XJcn1chloooooooooooBc6s1XJn3hloooooooooooc6卜图所示201载频设置的是满功率20W,而283载波设置的是13..3W,我们需要将其设为20WRFHEADEQUIPAGE(r「heqp)screen3of8Cell1041CarrierEquipage:CDMAREMOTEHRR92CDMANetworksHskc「AnxjEh2ooooooooooRC4cn)chlooooooooooFC4sH1cn)choooooooooooBC4MaxACCChnls39)SC1)kc08111Ah3c@gsnD•「n7111nyh3PC©RRHAtt36)03.0onXr—•.aw5ooMp32204,8|13.3eDkJ-y4oXXT3Dll1nhc©32)33)_37201283RUIAsm31)111RowcarrNumNum©30)4211111112345678901■===二二二=sS■2）根据路测数据和切换比例来判断该扇区是否存在越区覆盖的情况，如果存在越区覆盖的情况，将依次采取如下方法來收缩覆盖：•下压天线下倾也；•更换带电子下倾的天线；•降低开销信道（导频、同步和寻呼信道）的功率；•降低夭线高度；•换站址，降低天线高度。3）如果不存在越区覆盖的情况，需要分析话务数据，如果是因为话务量过人或数据话务较多而引起的功率资源不足，除采取收缩覆盖来减少话务量外，还可依据改善情况依次采 取如卜•方法来增加话务容量：•增加新的载频；•单扇区站扩容为二扇区站或三扇区站;•在周边增加新站。2.5.walsh码资源由TRVDO前向链路采用MACIndex來区分用户，因此不存在呛lshCode资源不足的情况,在这里我们将只讨论CDMA2000-1X系统屮WalshCode资源不足情况下的资源调整方法。如果话务统计指标中出现了PeakWalshCode达到WalshCode极限值的情况而引起的拥塞,建议依次采取如F的手段来进行调整：1）根据路测数据和切换比例來判断该扇区是否存在越区覆盖的情况，如果存衣越区覆盖的情况，将依次采取如下方法來收缩覆盖：•下压天线下倾角；•更换带电子下倾的天线;•降低开销信道（导频、同步和寻呼信道）的功率，修改的位置如下: CDMANetworksCELLEQUIPAGEFACE(ceqface)Screencell1Face1cdmaPowercontrolParameters24of47ForwardLink:1776J1081778)64|匚nableForwardLinkPowercontrolLoadingThresholdfordghCapacity(%)1782)1.00+1783)_+1784)RateSet1RateSet2NominalTrafficchannelGain(dgu)ForwardFrameErrorRate(%)SmallGainIncrement(dgu)TargetFrameErrorRateforbdghCapacity(%)GainThresholdforHighcapacity(dgu)+1785)+1786)+1787)1.0+1788)1.0+1789)_+1790)_+1791)+1792)+1793)+1794)•降低最大发射功率;•降低天线高度;•换站址，降低天线高度。2）如果不存在越区覆盖的情况，需要分析话务数据，如果是因为话务量过人或数据话务较多而引起的WalshCode资源不足，除采取收缩覆盖来减少WalshCode使用量外，还可依据改善情况依次采取如下方法来增加WalshCode： 开迪RC4,(1)动态RC3/RC1分配参数说明及设置♦Ecp3g:ImprovedRC3/RC4AssignmentAlgorithm:y.参数说明：激活RC4分配的功能。FLEXENTWirelessNetworksEXECUTIUECELLULARPROCESSORfor3G(ecp3g)Screen1of12CDMA3G1X(Mon-DynanicPowerControl)ExecutiueCDMACDMATineTineCellularProcessorIdentificationChannelElements00SMinorLimit(x)ChannelElements00SMajorLinit(z)3G1X3G1XAllouedBefore3GlX-nodeCellAccessFault(nin)AllowedBefore3GlX-nodeCellCallFault(nin)RFLinkWeightingFactor3GSyncInteroperability3GSyncInteroperabilityOptionPacketDataDormancyTimerDeactiuationInprouedRC3/RC4AssignmentAlgorithmEnabledMininunUserTargetRateInprouedSchedulerPolicyType*1)1+2)彳3*3)100120*5)1806)0.50+7)n+8)network4iq)u+12)2EnterReuiew,Ualidate,screen#,orPrint:♦开通RC4walshcodeCeqface3g:RC4EnableThreshold参数说明：当walshcode占用百分比小于RC4EnableThreshold时,呼叫建立时使用RC3配置，否则使用RC4配置。。设置区间0-I00oRC4DeterminationThreshold:1参数说明：当walshcode占用百分比和基本信道功率占用百分比的比值不大于RC4DeterminationThreshold时，呼叫建立时使用RC3配置,否则使用RC4配置。设置区间0-2,修改步长0.1。当RC4DeterminationThreshold为2时，总是使用RC3配置。FLEXEHTWirelessMetuorksCELLEQUIPAGECell88FACEfor3G(ceqface3g)Face1Screen8ofCDMAPerCarrierInfornation1013)3G1XCDHAperCarrierInformationuoDnn]1Ju1234*1011,Ualidate,RC4DeterninationThixsJiold1.0i.e1.01.01.01.0i.e1.0 ♦lf|RC4分配Ceqface3g:RC4DeterminationThreshold:2FLEXEHTWirelessMetuorksCELLEQUIPAGECell2FACEfor3G(ceqface3g)Face1Screen8of18CDnfiPerCarrierInfornation1013)3G1XCDMAperCarrierInfornationRowNum[11[21[31⑷⑸[61[?]⑻[9][101[111EnterReuieuRC4EnabledThreshold6060606060606060606060screentt,orPrint:RC4DeterninationIJHPesAQld乙0rT1.01.01.01.01.01.01.01.0(2)强制RC4分配参数说明及设置Preferred8KForwardRC(Prim)..+146):4,CarrierusingAlt中未定义的载频使用的配置，如果使用RC4,则设置为4Preferred8KForwardRC(Alt)..+146):4,CarrierusingAlt中定义的载频使用的配置，如果使用RC4,则设置为4Preferred8KForwardRCCarriers:y,设定那个载频使JUPreferred8KForwardRC(Alt)指定的配置NetworksCELLEQUIPAGEFACEFor3G(ceqface3g)Screen2of19Cell1Face13G1XCDHAInfornation-UoicePreferred8KforwardRC:Prin*146)3Alt+147)_156)CarriersUsingAlt:111111111122222222223333123456789012345678991234567890123AllouSharing3G1XCarrier:Prin*215)uAlt*216).219)CarriersUsingAlt：111111111122222222223333123456?890123456?8991234567890123SHUEURCBHAXHINForwardUocoderHode：*284).*286).EURCBOperatingNode:*288)0*289)0ReuerseUocodernode：*285)_+287)_ChangeEURCBnodetoaHigherModeOnly*290)nInterReuieu,Ualidate,screen*,orPrint: 增加新的载频;•单扇区站扩容为二扇区站或三扇区站;•在周边增加新站。2.6.DO载扇数据添加软件版本•基站LoadF3310及以后版本•RNCLoadR33SU02及以后版本•MMCLoad及以后版本R33SU02基站硬件准备•功放是否需要更改根据功放类型判断是否满足增加002载频的需要,不满足，则需要更换功放•传输是否需要扩新的传输板卡(SEC-B)如果DO的传输超过4条,则需要扩新的SEC-B传输板卡來支持新加的传输RNC准备遵从DO基站所有载频必须对应相同的RNC-AP的配管原则，在做D02载频之前，需要检查RNC-AP的剩余容量，如果剩余的载频数不足以支持该RNC-AP上现有的基站扩2载频,则需要调整RNC-AP上的基站，从而保证DO-AP能够支持的DO载频数可以保证DO载频扩容的需求.操作步骤：1、在0MC-RAN中修改基站cellsite表格中PrimaryAssociatedAP。1CeilSite]ConfigurationCarrierS/WLicenseCurrentEngrDistancePagingBEIUP2、重启修改参数的基站TICLI>restart:resxx3、路测新FAF需要盂要打开支持一块SB-EVM支持2个DO载频的feature12078.49 License功放需要的licenseRNC支持DO载频数的license扩容D02载频步骤第一步：TICLIcommand:rmv:rcsa;ucl使基站退服。第二步：安装扩容DO二载频所需的硕件，URCTT/MCR/SB-EVM/C2PAM/60WCPAM,当DO得E1数量扩到4条以上是需要通过安装SECB来支持，同时在7750侧修改D0传输的配置数据。注:如果乙前没有开通CLGC功能，需耍安装CLGC线,修改背板参数（修改CLGC/EDPD参数）第三步：添加OMC-RAN屮D0二载频数据。打开OMC-RAN软件，点击NetworkManager.a）RightclickontheCel1SiteNumberandselectdetails.b）SelecttheCarriertabandclickthebutton.c）EnterthefollowinginformationinthecarriertabandclickOK:ChannelNumber（78频点）BandClass*此项详细操作需参考上海贝尔CDMA操作维护手册在sectorcarrier中的AccessCtr中的AccessCycleDuration项如果此站DO的载扇数大于3则必须填写大于等于32,否则会导致EVM不起，详细请见下表,2个载频的此项数据都需要更改.如杲D0载扇数小于3（即全向站），此项可以设置16. SOOs*£5«tsO^tsE>g>iEfmom?Orc^lS2^N>127/<*rr«M-77jCflSte-OljtelaE^edofCtftw■1CHSae«e22C4«to-e23T4匸c$d.KWCda-2.卡SectorTHSectorCwrwrTeWe■>-Seoar*1•TaMtS^IOrCmZA-$edor»3KtJS«Cto<>vltrTMM厂.Sector%cws»t・ey•-%«X$»e^36«ir：iCe«9Be-C39C4«9to-640O«See^4tCet$»e^WCeiSXe-e34匕UM.KAH■etvorkBanacerUU.ZbZ・m.S、,Cc«S»e-e22CeK®e^23CdSDe«e26C4«5M-«27Ce«Ste«eXS«ctor<»nee«iSector：arvcr-2$4CtorCmier-iStefOiCWrWR.OC第四步:添加RC/Vforms数据：a)UpdatecgsaformChannelNumberBandClassCarrierType此步只需添加一次。 文件a)ms①■口an%Ea勿®田申圭Qyft昌fit因fnsoIWM厂亦2|初ItoH1gCDHANetworksCELLULARGEOGRAPHICSERU1CEAREA(cfsa)Screen6of21IMMIIK：1.CHANGINGTHECHM1RELHUHBER.BANDCLASS・BANDSUBCLASSORCARRIERTYPEOFAHftCTIUECARRIERHAYRESULTINTHETERHIHATIOriOFCALLS.REFERTOTHEDATABASEUPDATEFORHOREDETAILS(LUCEnT-101-610-036).乙THEDOCARRIER1ISAPPLICABLEOHLYOffTHEBTSEQPM1BCBHEQrFOBRS.♦138)CDHACarrier:RowConnon0ChnlOCarr0BandBandSubTestCarrier3GAllowed26OverlayNunCarrierflunberTypeClassClassDesignationCarrierCarrier(1J13838S036-41lovedn⑵220185036-aHowedB[3J32128503G-allowednHI485036allotted■⑸585036-aJloved116)611985036-alloved且(?J?36rHpye
