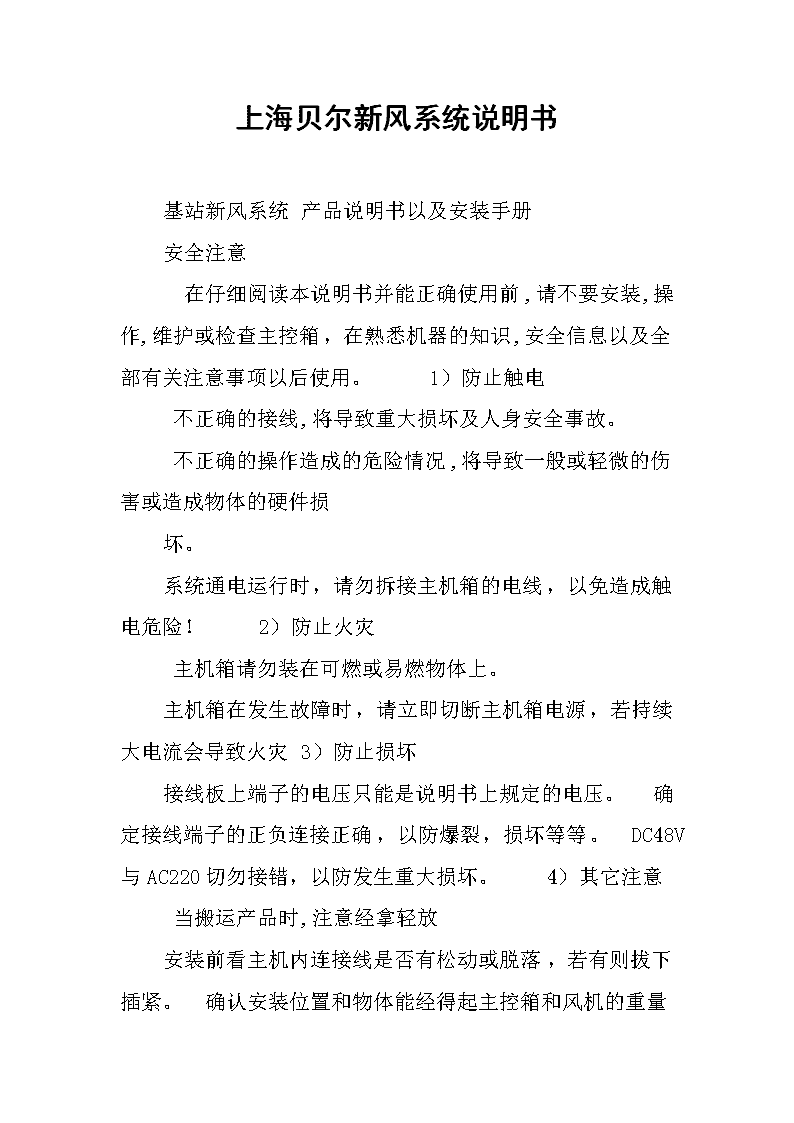

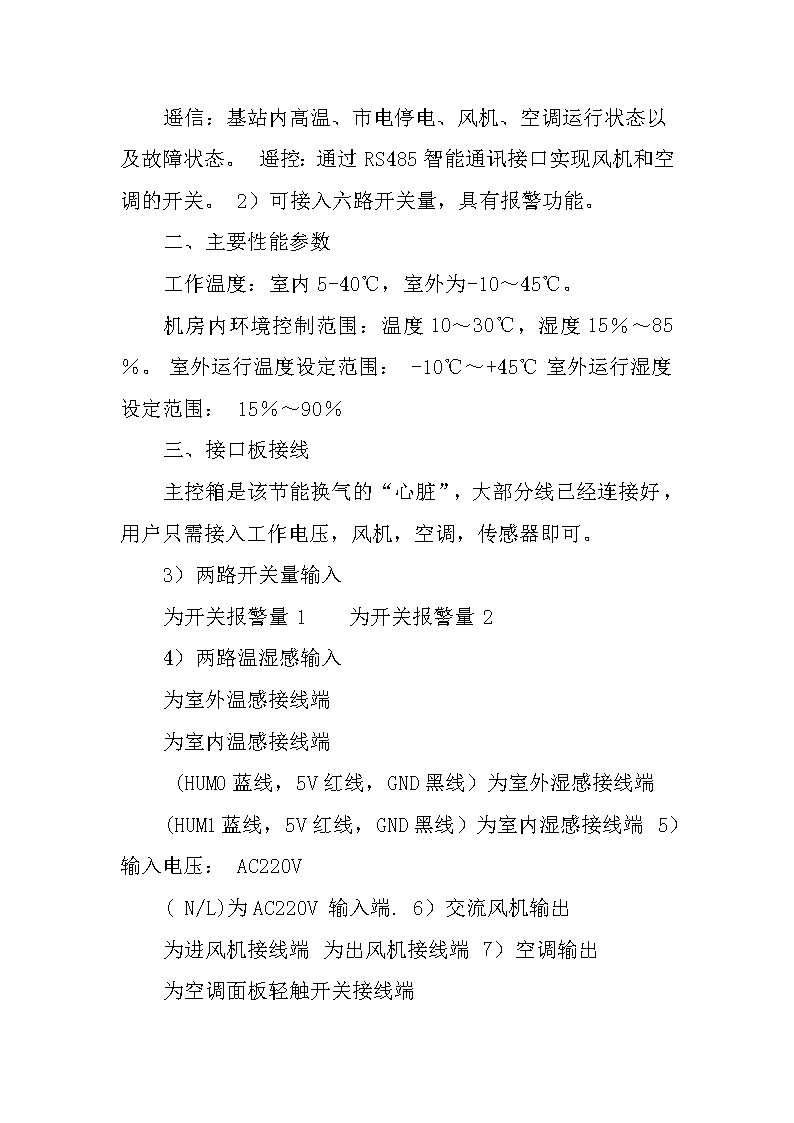

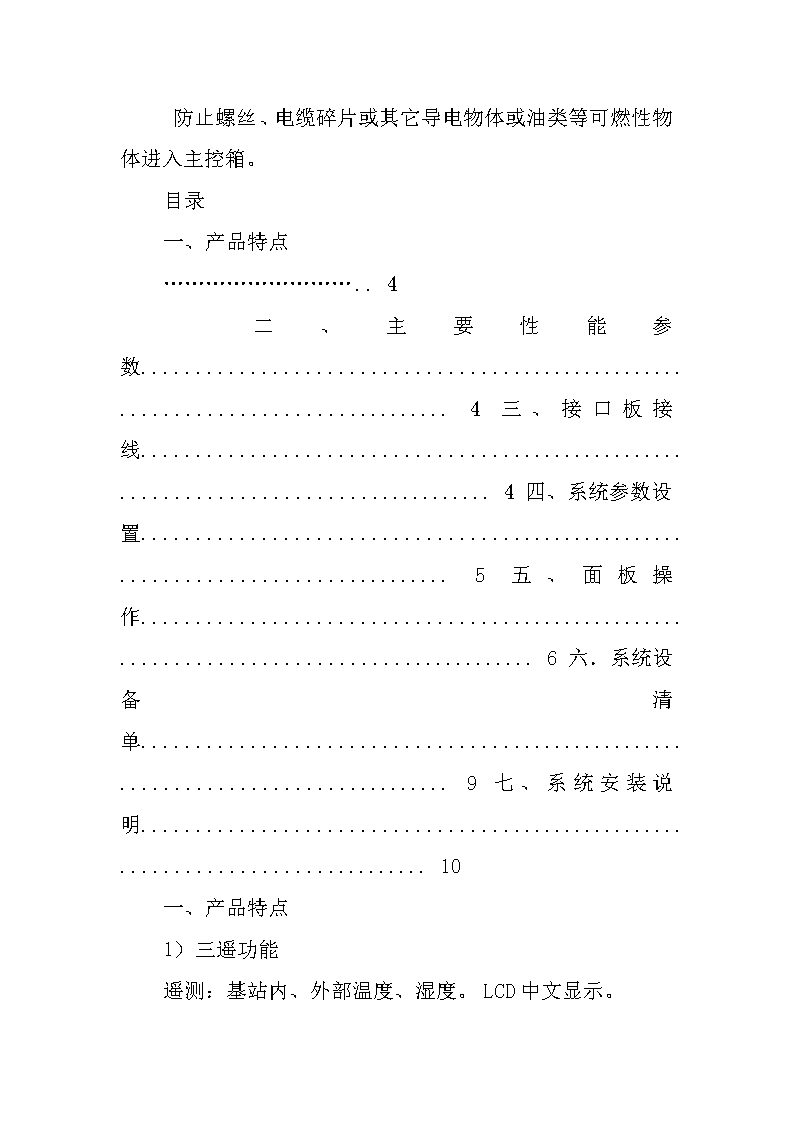

上海贝尔新风系统说明书　　基站新风系统产品说明书以及安装手册　　安全注意　　在仔细阅读本说明书并能正确使用前,请不要安装,操作,维护或检查主控箱，在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。　　1）防止触电　　不正确的接线,将导致重大损坏及人身安全事故。　　不正确的操作造成的危险情况,将导致一般或轻微的伤害或造成物体的硬件损　　坏。　　系统通电运行时，请勿拆接主机箱的电线，以免造成触电危险！　　2）防止火灾　　主机箱请勿装在可燃或易燃物体上。　　主机箱在发生故障时，请立即切断主机箱电源，若持续大电流会导致火灾3）防止损坏　　接线板上端子的电压只能是说明书上规定的电压。确定接线端子的正负连接正确，以防爆裂，损坏等等。DC48V与AC220切勿接错，以防发生重大损坏。　　4）其它注意　　当搬运产品时,注意经拿轻放　　安装前看主机内连接线是否有松动或脱落，若有则拔下插紧。确认安装位置和物体能经得起主控箱和风机的重量 　　防止螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入主控箱。　　　　目录　　一、产品特点　　………………………..4　　二、主要性能参数..................................................................................4三、接口板接线......................................................................................4四、系统参数设置..................................................................................5五、面板操作..........................................................................................6六．系统设备清单..................................................................................9七、系统安装说明................................................................................10　　　　一、产品特点　　1）三遥功能　　遥测：基站内、外部温度、湿度。LCD中文显示。 　　遥信：基站内高温、市电停电、风机、空调运行状态以及故障状态。遥控：通过RS485智能通讯接口实现风机和空调的开关。2）可接入六路开关量，具有报警功能。　　二、主要性能参数　　工作温度：室内5-40℃，室外为-10～45℃。　　机房内环境控制范围：温度10～30℃，湿度15％～85％。室外运行温度设定范围：-10℃～+45℃室外运行湿度设定范围：15％～90％　　　　三、接口板接线　　主控箱是该节能换气的“心脏”，大部分线已经连接好，用户只需接入工作电压，风机，空调，传感器即可。　　3）两路开关量输入　　为开关报警量1　　为开关报警量2　　4）两路温湿感输入　　为室外温感接线端　　为室内温感接线端　　(HUM0蓝线，5V红线，GND黑线）为室外湿感接线端　　(HUM1蓝线，5V红线，GND黑线）为室内湿感接线端5）输入电压：AC220V　　(N/L)为AC220V输入端.6）交流风机输出　　为进风机接线端为出风机接线端7）空调输出　　为空调面板轻触开关接线端 　　8）485输出　　485接到计算机本地配置整体接线图如下所图:　　　　四、系统参数设置　　1）系统参数表　　新风系统参数设置表选项　　说明室外温度高限室外温度低限室外温度精度修正值室外湿度高限室外湿度精度修正值室内温度高限室内温度低限室内温度精度修正值室内湿度高限室内湿度精度修正值室外尘限风机延时保护时间空调启动温度风机启动温度温度修正湿度修正系统屏蔽风机调档默认258185%13518185%1单位℃℃℃　　℃℃℃度极限值及范围85-15+-610%-95%+-10%85-15+-610%-95%+-10%0-200-500-50-20-20-20-200-50-5备注　　相对湿度强制启动空调关闭风机相对湿度1%步进1分钟步进　　11　　K3282500000101分钟℃℃℃℃　　空调延时保护网络ID系统密码1011111　　位0-200-99 0-99　　2）开启风机的条件：a.当前的实时室外温度大于室外温度低限且小于室外温度高限；b.同时，当前的实时室内温度高于室内温度低限；c.同时，当前的实时室外湿度低于室外湿度高限；d.同时，当前的实时室外灰尘度低于室外尘限；e.室外温度小于室内温度；五个条件同时满足，延时N分钟后才能开启风机，延时期间不进行新的逻辑判断，以免闭循环或连续开关风机。否则，关闭风机。　　空调开启条件：当前实时温度大于空调启动温度。或者，当实时温度大于室内低限，但于风机开启条件不能满足时，开启空调。　　空调风机同时开户条件：当实时温度大于室内高限，风机开启条件满足时。为了校正偏差，设置了一些列精度修正值，以备对付漂移。　　五、面板操作　　图　　机箱面板如上所示,右边三个指示灯,分别为:“电源”，“网络”，“运行”，下面的为四个按键。　　1）系统开机后将出现图界面：　　图　　开机界面显示室内外温湿感，尘感，还有市电的有无。　　①按“确定”键，提示“请输入密码”如图所示。按“上翻”1次　　图　　如图所示。“上翻”1次加1，“下翻”1次则减1。　　图　　②“确定”键右移反显要修改的位。“取消”键则为左移。如图所示，按“确定”1次右移一位。 　　③当设置完4位密码1111，如图所示，此时已完成密设置，连接4次“取消”进入设置菜单，即是连按3次“取消”回到图高位反显，再按“取消”进入设置菜单。　　图　　图　　图　　2）．①进入系统设置界面，如图所示。总共有6页的设　　图　　置项，每页4项，右下角的“1/6”为第一页，“2/6”为第二页，依此类推。②．此时，最左边的“1”数字反显，再按“确定”，此时“30”反显，如图　　所示，按“上翻”为加1，“下翻”为减1。按“取消”，“30”正常显示，此时数据区显示的值为设置值。再次按“取消”，回到开机界面如图所示。　　图　　③设置完数据后，数据区正常显示，按“上翻”，“下翻”选择要设置的其它　　项，选中项前面数字反显。如图所示选中第四项，在此选项再接“下翻”，进入第二页，其它依此类推。在第一项按“上翻”则是返回。　　图 　　3）开机页面，按“下翻”是查询系统状态，空调和风机运行时间等其它信息显示出来，如图所示：　　图　　4）开机页面，按“上翻”键，正确输入密码后，“恢复出厂初始化中。”，如图所示，2S后出现“初始化设置成功”表示操作成功。　　图　　如图所示。2S后回到自动回到开机画面。如果想清除空调，风机运行时　　图　　间，则在出现“初始化设置成功”后，长按3S左右，不可松手，便进入清除状态，直到清除成功为止。如图所示。　　图　　5）注：①当LCD无显示或显示异常按“取消”1到3秒便回到正常状态。　　②当修改各项目数据时，不需按“确定”键，LCD显示多少就是多少，　　“取消”键也修改变化的数据。这点在修改用户密码时特别要注意！　　六．系统设备清单　　基站新风系统清单序设备号名称型号单位数量主要功能是系统的核心或心脏，1主控箱 采集到的信息处理，发个1出控制指令。内有主控板、显示面板、开关、交流接触器等必备备注2进气箱排气箱室外个1内有1个离心风机，上面安装了滤尘装置内置1个轴流风机上面固定了1个温度传感器、1个湿度传感必备3个1必备4集成盒个1器，可选安装1个灰尘传感器，采取了防雨措施。含连接线。上面固定了1个温度必备室内5集成盒膨胀6螺丝1膨胀7螺丝2根8根8个1传感器、1个湿度传感器，采取了防雨措施。含连接线。用于固定进风箱和排气箱，直径8mm，8cm长，铁质用于固定室外集成盒、室内集成盒、主控箱(4根），材质为塑料和螺丝用于连接主控箱和进必备必备必备8电源线膨胀米20气箱、排气箱的受控制电源用于固定打孔水钻，每次4根，材质为铁质，直径为8mm，长度为10cm必备可选，砖混房适用9螺丝3根8七、系统安装说明　　安装步骤：开凿安装孔　　1、位置的选择：在条件允许的情况下，通常选择取进风口在机房的北侧，出风口　　在机房的南侧;进风口的下沿离地面高度为80－100cm；出风口上沿离机房天花板距离30－40cm。　　2、开孔；钢板房基站――在机房内部按照通风系统进、出的安装尺寸划线，并复 　　核开孔尺寸的大小及对角线误差，测量水平度，再用切割机切割,注意保护机房内环境，防止碎屑及灰尘进入设备内部，在条件允许的情况下，应尽量从机房外部向内部切割，并在内部对应的位置做好防护。自建的水泥房、承租的房型基站――在机房内部按进出口的安装尺寸划线，并复核开孔尺寸的大小及　　对角线误差，测量水平度，开孔时为防止砖灰粉尘进入机房，应尽量从机房外部凿孔，并在内部采取必要的防护措施。　　3、固定安装护套：先将定距支架用螺钉与外防护套固定，再将内护套与定距支架　　固定，依次固定护套上的螺钉，确保紧固。　　进、出通风机的安装　　1、土建承租房――分别将进风和出风风机用螺钉固定在防护套上。2、钢板房――可利用铆钉直接固定在机房的内壁上。　　温湿度传感器的固定：将温湿度传感器盒子放置在机房内中部距离地面高度为米的墙面上，用螺钉固定；所有外露总线均用PVC线管或线槽固定。导线的连接：　　1、依据接线图分别将进出风机联动线、通信接口线正确连接，并确保焊接牢固可　　靠，进风和出风风机的连线应在外面套PVC线管或线槽固定。 　　2、导线的选择：根据风机的功率，计算直流电流量，按照2A/m2来计算线径。导　　线要选择铜芯、双层护套导线，或者型号是BVR电缆。　　3、电源的连接；在接续DC48v电源之前，应先用完用表测量风机电源输入有无短　　路现象，在确保电路正常与电源开关处于关闭状态。在电源的正负极性正确的情况下，方可接入开关电源的接线端上，必须注意：接线端的位置为一次下电的配电单元，空开额定电流为5－10A，接线时务必小心谨慎，防止出现短路。4、基站节能换气系统的外壳必须做可靠的接地连接，接地线径不小于电源线线　　径。　　附加说明　　1、排气箱(装在机房的高处,朝阳的方向)　　2、进气箱和排气箱寻引塑管(裁取相应尺寸放在进气和排气的墙体中.另外裁取　　相应尺寸,紧加固在进气箱的室内的两个风口上,以起到将冷风直接对接室内热源.)　　3、八个膨胀螺丝,分别用于固定进气箱和排气箱.4、主控机箱(各个参数及设制,如无特殊需要,无须更改.)　　5、特别注明:本箱体有三根外接线,其中一根标明电源线要连接到220V供电电源上,. 　　此线的连接有火线和零线之分,其中棕色线连接220V的火线,另外一根蓝色线连接220V的零线.千万不可接错,否则对设备乃至人身造成伤害.再此特别提醒安装人员注意此点!主控箱的另外两根电线,是输出给进气箱和排气控制用电,无特殊　　要求.主控箱的固定位在箱体内部背板有孔(内用:胶塞螺丝)。　　6、两个温度传感器和支架(打通墙体引出传感器,通过支架将传感器固定在室外　　阴面的屋檐下高外墙上.内用塑料胶塞固定。)　　7、防雨.防鼠通风口(安装进气箱和排气内外相通的室外侧,能通过塑料胶塞和螺　　钉来固定)。　　基站新风系统产品说明书以及安装手册　　安全注意　　在仔细阅读本说明书并能正确使用前,请不要安装,操作,维护或检查主控箱，在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。　　1）防止触电　　不正确的接线,将导致重大损坏及人身安全事故。　　不正确的操作造成的危险情况,将导致一般或轻微的伤害或造成物体的硬件损　　坏。 　　系统通电运行时，请勿拆接主机箱的电线，以免造成触电危险！　　2）防止火灾　　主机箱请勿装在可燃或易燃物体上。　　主机箱在发生故障时，请立即切断主机箱电源，若持续大电流会导致火灾3）防止损坏　　接线板上端子的电压只能是说明书上规定的电压。确定接线端子的正负连接正确，以防爆裂，损坏等等。DC48V与AC220切勿接错，以防发生重大损坏。　　4）其它注意　　当搬运产品时,注意经拿轻放　　安装前看主机内连接线是否有松动或脱落，若有则拔下插紧。确认安装位置和物体能经得起主控箱和风机的重量　　防止螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入主控箱。　　　　目录　　一、产品特点　　………………………..4　　二、主要性能参数..................................................................................4三、接口板接线......................................................................................4四、系统参数设置 ..................................................................................5五、面板操作..........................................................................................6六．系统设备清单..................................................................................9七、系统安装说明................................................................................10　　　　一、产品特点　　1）三遥功能　　遥测：基站内、外部温度、湿度。LCD中文显示。　　遥信：基站内高温、市电停电、风机、空调运行状态以及故障状态。遥控：通过RS485智能通讯接口实现风机和空调的开关。2）可接入六路开关量，具有报警功能。　　二、主要性能参数　　工作温度：室内5-40℃，室外为-10～45℃。　　机房内环境控制范围：温度10～30℃，湿度15％～85％。室外运行温度设定范围：-10℃～+45℃室外运行湿度设定范围：15％～90％　　　　三、接口板接线　　主控箱是该节能换气的“心脏”，大部分线已经连接好，用户只需接入工作电压，风机，空调，传感器即可。 　　3）两路开关量输入　　为开关报警量1　　为开关报警量2　　4）两路温湿感输入　　为室外温感接线端　　为室内温感接线端　　(HUM0蓝线，5V红线，GND黑线）为室外湿感接线端　　(HUM1蓝线，5V红线，GND黑线）为室内湿感接线端5）输入电压：AC220V　　(N/L)为AC220V输入端.6）交流风机输出　　为进风机接线端为出风机接线端7）空调输出　　为空调面板轻触开关接线端　　8）485输出　　485接到计算机本地配置整体接线图如下所图:　　　　四、系统参数设置　　1）系统参数表　　新风系统参数设置表选项　　说明室外温度高限室外温度低限室外温度精度修正值室外湿度高限室外湿度精度修正值室内温度高限室内温度低限室内温度精度修正值室内湿度高限室内湿度精度修正值室外尘限风机延时保护时间空调启动温度风机启动温度温度修正湿度修正系统屏蔽风机调档默认258185%13518185%1单位℃℃ ℃　　℃℃℃度极限值及范围85-15+-610%-95%+-10%85-15+-610%-95%+-10%0-200-500-50-20-20-20-200-50-5备注　　相对湿度强制启动空调关闭风机相对湿度1%步进1分钟步进　　11　　K3282500000101分钟℃℃℃℃
