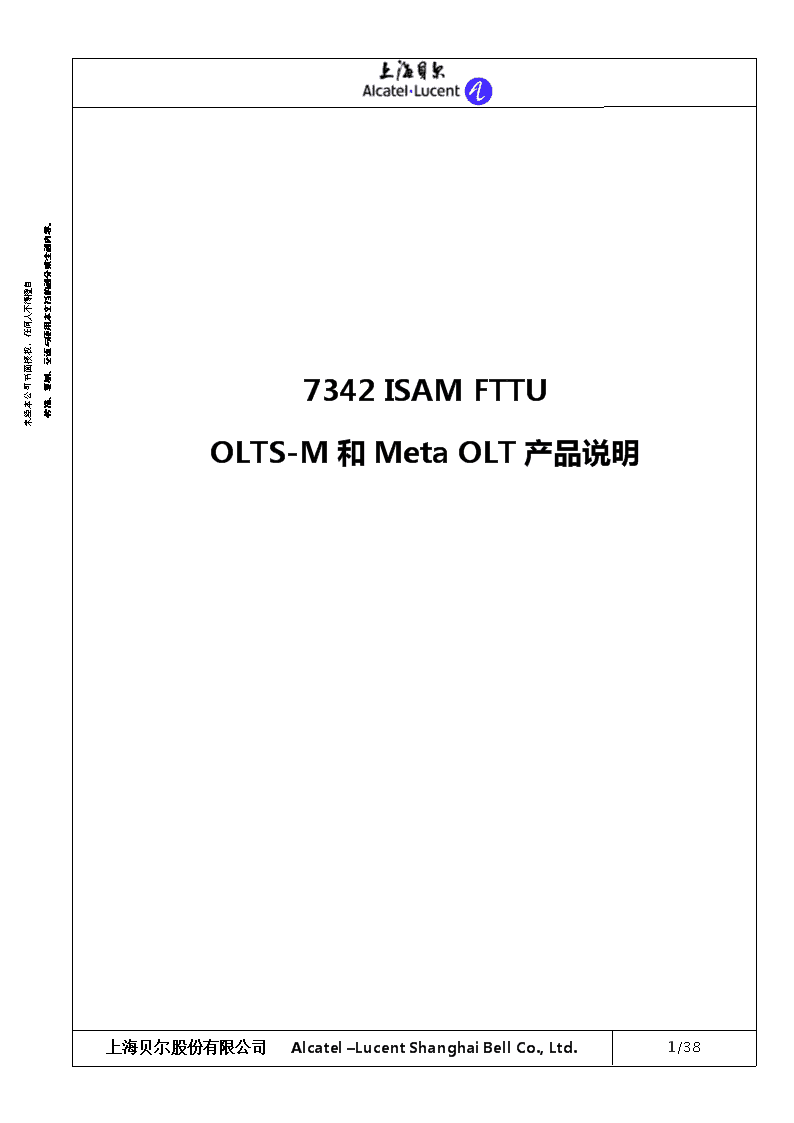

贝尔GPON OLT产品介绍 38页

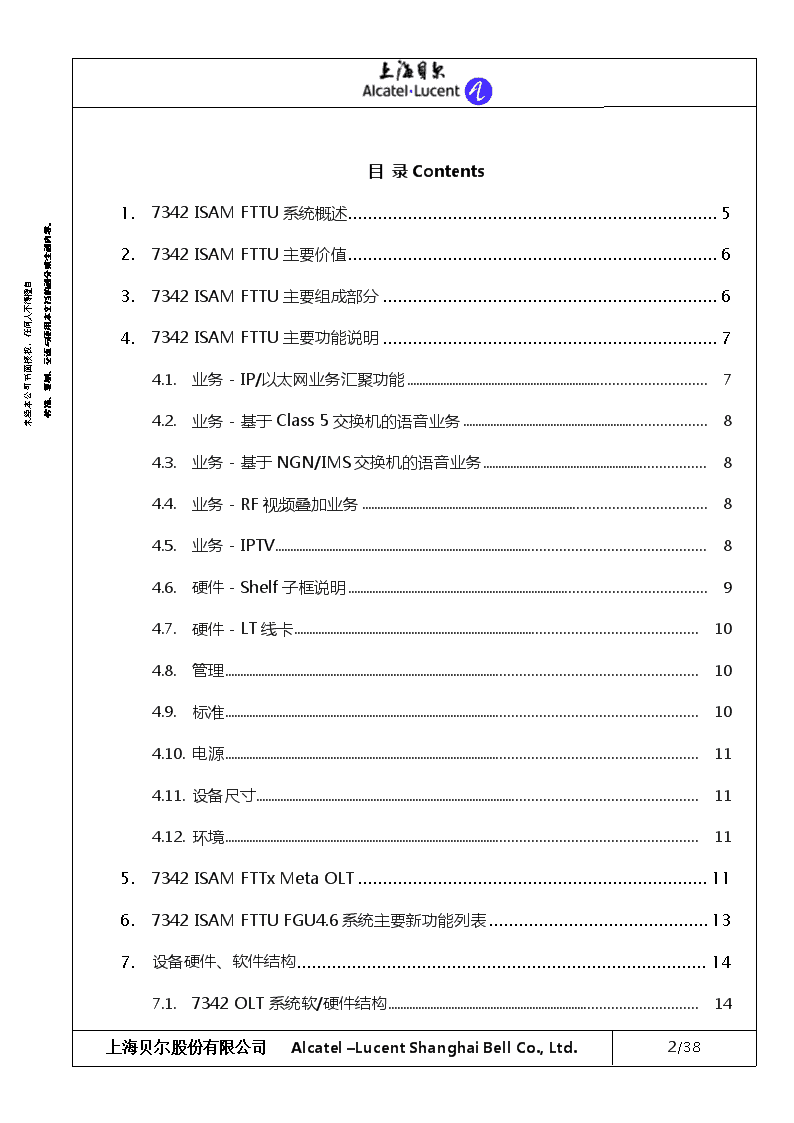

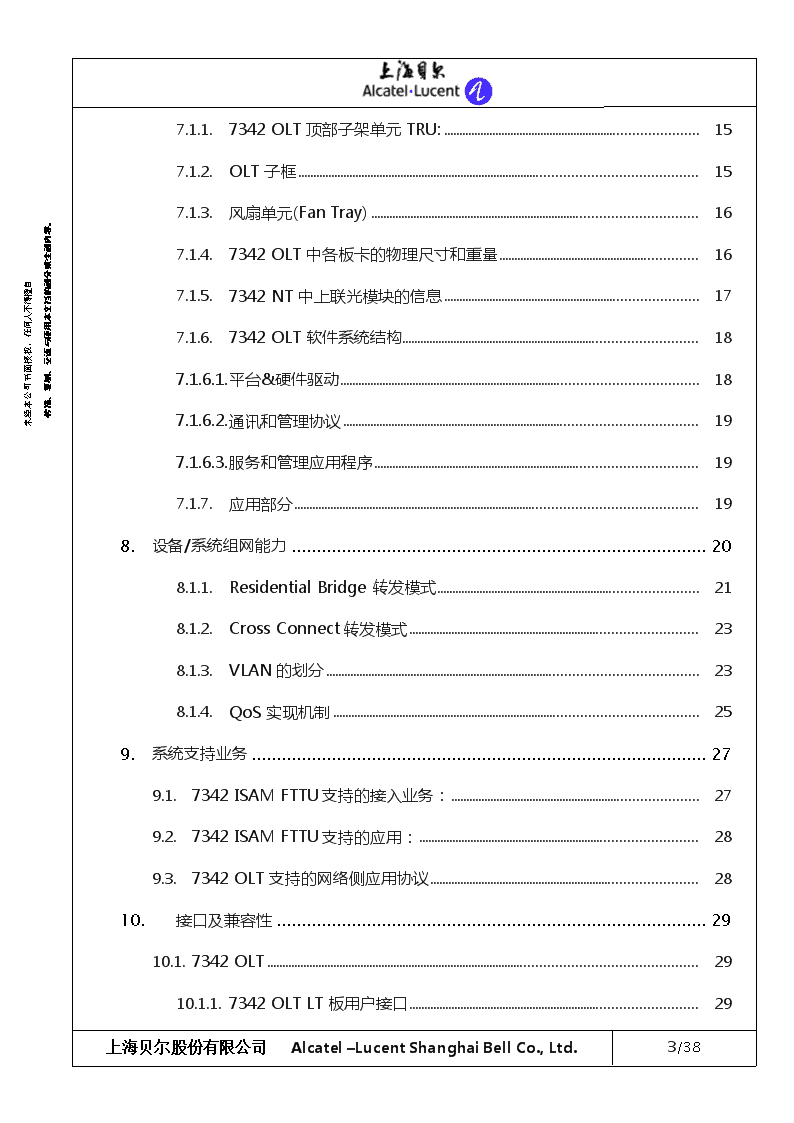

未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。7342ISAMFTTUOLTS-M和MetaOLT产品说明上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。目录Contents1.7342ISAMFTTU系统概述52.7342ISAMFTTU主要价值63.7342ISAMFTTU主要组成部分64.7342ISAMFTTU主要功能说明74.1.业务－IP/以太网业务汇聚功能74.2.业务－基于Class5交换机的语音业务84.3.业务－基于NGN/IMS交换机的语音业务84.4.业务－RF视频叠加业务84.5.业务－IPTV84.6.硬件－Shelf子框说明94.7.硬件－LT线卡104.8.管理104.9.标准104.10.电源114.11.设备尺寸114.12.环境115.7342ISAMFTTxMetaOLT116.7342ISAMFTTUFGU4.6系统主要新功能列表137.设备硬件、软件结构147.1.7342OLT系统软/硬件结构14上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。7.1.1.7342OLT顶部子架单元TRU:157.1.2.OLT子框157.1.3.风扇单元(FanTray)167.1.4.7342OLT中各板卡的物理尺寸和重量167.1.5.7342NT中上联光模块的信息177.1.6.7342OLT软件系统结构187.1.6.1.平台&硬件驱动187.1.6.2.通讯和管理协议197.1.6.3.服务和管理应用程序197.1.7.应用部分198.设备/系统组网能力208.1.1.ResidentialBridge转发模式218.1.2.CrossConnect转发模式238.1.3.VLAN的划分238.1.4.QoS实现机制259.系统支持业务279.1.7342ISAMFTTU支持的接入业务：279.2.7342ISAMFTTU支持的应用：289.3.7342OLT支持的网络侧应用协议2810.接口及兼容性2910.1.7342OLT2910.1.1.7342OLTLT板用户接口29上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。10.1.2.7342OLT网络上联口2910.2.7342ISAMFTTU外部网管接口2911.可靠性设计及环境适应性3011.1.7342OLT安全设计3011.2.7342ISAMFTTU环境条件3011.3.7342ISAMFTTU系统EMC/ESD设计3012.操作维护管理3112.1.7342ISAMFTTU的图形化管理3212.2.可使用TL1和CLI管理7342ISAMFTTU3212.3.7342ISAMFTTU的管理功能3312.3.1.告警管理3312.3.2.VLAN&bridge管理3312.3.3.IGMP的管理3412.3.4.Equipment管理3412.3.5.软件管理3412.3.6.ONT的管理3513.缩写或术语36上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.7342ISAMFTTU系统概述ALU7342ISAMFTTU是吉比特无源光网(GPON)技术的宽带光接入系统，支持下行2.5Gbps和上行1.25Gbps线路速率。（注：7342ISAMFTTUR4.6也支持EPON技术，本文主要说明和GPON相关的内容）该系统是理想的、高性价比的针对家庭和企业客户的高带宽和三重播放业务平台。7342ISAMFTTU可提供高密度的用户端口和优良的性能，它符合IFU/FSANG.984标准，中国CCSA行业标准、中国电信、中国联通、中国移动的企业标准等，它是实现端到端三重播放业务的重要组成部分，是实现FTTX全业务接入和三网融合业务的最佳选择。图表17342ISAMFTTU产品网络结构示意图做为一个复杂的集成解决方案,ALU7342ISAMFTTU系统可以灵活的支持RF视频、IPTV、数据、传统语音、NGN/IMS语音、TDM、基站回程等业务在一个系统上。它通过一个单独的波长利用WDM将RF视频业务耦合在同一芯光纤上。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。7342ISAMFTTU通过5528WAM或者5520AMSEMS平台进行管理，这些EMS平台已经广泛应用在全球固定宽带接入市场上。7342ISAMFTTU将ALUISAM相关技术应用在智能IP接入领域，这种技术迅速得到全球主流运营商的认可，主要得益于该系统的优秀设计，完全支持线速转发，高性能的以太网交换能力，丰富和强大的L2和L3功能等等1.7342ISAMFTTU主要价值l经过现网验证的强大能力满足运营商对网络规划和业务集成部署的要求l充分满足运营商在同一GPON平台服务大量用户和多种业务l有效降低运营费用和加速业务交付能力l通过增加覆盖范围和分光比，运营商可以在同一个CO端局内接入更多的用户，从而进一步降低CAPEX和OPEXl通过统一EMS平台管理光纤和铜线网络，降低运维方面的费用2.7342ISAMFTTU主要组成部分7342ISAMFTTU解决方案主要包括以下一些设备：•OpticalLineTerminal，OLT，光线路终端:ALU7342ISAMFTTUOLT将多个PON光口汇聚在一起，同时提供与边缘IP网络交换机/路由器的高效的上联接口。该产品采用支持高速背板的子框式设计。OLT支持14个GPON/EPON线卡LT，2个网络控制板卡NT和1个报警板卡。GPON采用单芯光纤双向不同波长的进行业务的传输。可选的第三波长通过叠加方式在同一芯光纤进行视频业务的传输。每块线卡可支持4/8个GPON端口，每个子框最多支持56/112上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。个GPON端口。当子框满配14块线卡，56/112个GPON端口，在采用1:64分光时，7342ISAMFTTUOLT最大支持3584/7168个用户。GPON的光接口、线路速率、数据传输协议和管理接口均符合FSAN和ITU推荐和定义的标准。用户流量的汇聚和上联功能由NT主控板负责执行，7342ISAMFTTU主控板集成有2块先进的400G高速以太网交换芯片，每块NT可支持2个10GEXFP和2个GESFP上联模块.两块NT卡支持负载分担和主备倒换模式，在负载分担模式下两块NT可支持最大1.6Tbps的以太网交换能力。强大的NT主控板可支持NT和多个LT之间的无阻塞线速转发。•OpticalNetworkTerminals光网络终端ONTALU7342ISAMFTTUOLT支持接入与多种类型的ONT，可满足不同客户的多种应用需求。所有的ONT都可以满足三重播放业务的要求，并能够运行在相同的GPON网络上。另外商用型ONT包含E1接口，支持TDM专线、2G/3G无线回程等应用。运营商可将不同的ONT类型混合在同一GPON端口下同时满足驻地家庭客户和商用客户的需求。7342ISAMFTTUONT的类型可参考下面的表格，有关更详细的ONT产品信息可参考ALU7342ISAMFTTUONT产品说明。1.7342ISAMFTTU主要功能说明上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.业务－IP/以太网业务汇聚功能l支持灵活的L2转发模式，每业务每VLAN，每用户每VLAN，基于VLID和PBIT翻译进行VLANtrunk，VLAN透传，VLAN聚合等灵活操作l支持灵活的L2标签功能，支持MEF标准的E-Line和E-LAN业务l支持MEF-8封装格式满足TDM(E1)overGPON业务l通过802.1p或者DSCP标记支持每业务最多8个业务优先级l基于CIR/PIR有效保证带宽lConnectionAdmissionControlCAC，允许连接控制l基于IEEE801.1X端口认证lDHCPOption82中继代理lPPPoE中继代理用于用户认证1.2.业务－基于Class5交换机的语音业务l符合ITUH.248/Megaco信令的GPON语音环路模拟功能l专门的GPONGEM－ports和allocation－ID用于语音流的优先级lClass－5接口（GR-303/TR-008）通过PSTN网关（G6/G2）1.3.业务－基于NGN/IMS交换机的语音业务lIETF标准的SIP客户端支持POTS到VoIP的互通l软交换接口（SIP信令）路由到核心网l兼容主流厂家的NGN/IMS系统（ALU/华为/ZTE/Broadsoft等）1.4.业务－RF视频叠加业务l工作波长范围：1550～1560nml工作RF带宽：47～870MHz上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.业务－IPTVlIP组播协议（IGMPV3或者V2）IGMPproxy/snoopingl基于PON的组播带宽控制l基于802.1p的视频流优先级标识1.2.硬件－Shelf子框说明l模块化端局机架l每槽位带宽40Gbpsl主控板1集成2个10GE和2个GE上联接口l主控板2集成1个10GE和4个GE上联接口lNTIO接口板集成4个GE/FE上联接口lGE接口uSFP光模块，SFP电模块u850nmSMF,10公里，40公里，80公里lFE接口uSFP电模块l10GE接口uXFP光模块u850nmMMF300米u1310nmSMF10公里，40公里lCWDM接口u可选用1471/1491/1511/1531/1551/1571/1591/1611nm波长的模块lTIA/EIA-32串口和10/100Base－T本地维护端口上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l冗余的BITS接口用于网络时钟同步l支持基于IEEE1588V2的同步1.1.硬件－LT线卡l光纤接口（SC/UPC）单芯双向收发模式（Tx：1490nm，Rx：1310nm）l外置WDM耦合模块用于RF视频叠加lClassC+光模块可提供32dB光线路预算，可覆盖40公里范围，lClassB+光模块可提供28dB光线路预算，可覆盖30公里范围lClassC+最大分光比为1:128lClassB+最大分光比为1:64lGLT-4线卡支持RSSI功能（接收信号强度指示），可测量接收和发射光功率，激光偏转电流、电压和温度等参数l支持PON骨干光纤保护1.2.管理l采用符合FSANG.984.4标准的OMCI接口管理使用TL1管理ONTlEMS系统为5528WAM或者5520AMSl支持带内和带外网管1.3.标准lFSANuG.984.2,符合下行2.5Gbps和上行1.25GbpsuG.984.3,符合GPONGEM封装协议，高效进行IP/以太网业务的传输uG.984.3,符合分片成帧提高带宽效率uG.984.2和G.984.3符合动态带宽管理l符合AES标准，支持上行和下行数据安全加密上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l符合FEC标准，支持上行和下行FEC功能，提高传输性能，增加传输距离l组播采用一个GEMport-ID传输所有的视频业务流1.1.电源l本地双路电源输入：－48VDCl电源分配可通过背板上的可插拔模块1.2.设备尺寸l高度：62.1厘米（配置风扇单元）（FAN模块的高度为8.8厘米l宽度：43.8厘米l深度：28.2厘米1.3.环境l工作温度：－40～65摄氏度l最大工作高度：3048米l最大非工作高度：12191米l相对湿度（非凝结）：5％～95％2.7342ISAMFTTxMetaOLT7342ISAMFTTxMeta是一款高8U、高密度、模块化、全冗余的OLT设备，遵循ITU/FSANG.984.X上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。和中华人民共和国通讯行业标准（YD/T1475-2006），具有11个模块插槽，可支持：交换控制卡、GPON/EPON线路卡、上连卡等模块，最高可达32/64个GPON口。7342ISAMFTTxMeta采用业界先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。设备/系统技术性能指标如下：系统容量l11个插槽/8个业务插槽l无阻塞线速交换能力l高达32/64个GPON口或者64个EPON接口l支持GPON和EPON共平台上联接口l8个GE上行接口l4个10GE上行接口PON接口l下行2.5Gbps上行1.25Gbps传输速率l网络覆盖半径:30/60公里l安全性:ONU认证机制遵循的标准lITU/FSANG.984.Xl中华人民共和国通讯行业标准（YD/T1475-2006）lIEEE802.1p802.1Q802.1d802.1w802.1ad802.3ad产品功能lMAC地址学习和绑定lIP地址与端口绑定l支持DBA和SLAl支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)l帧过滤(ACL)l快速生成树协议RSTPl广播风暴、组播、泛洪（Flooding）抑制l数据加密l二层隔离lIGMPProxy/Snoopingl受控组播上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l远端环回测试l支持热插拔l支持802.1adQinQl支持基于业务优先级的宽带保证物理尺寸l445mm(W)x240mm(D)x355mm(H)l安装:19”机架1.7342ISAMFTTUFGU4.6系统主要新功能列表（注本章节仅说明新近发布的版本新功能，其它功能详见产品发布信息）·OLT支持PON端口保护倒换功能·OLT上联端口支持coloredSFP，可直连CWDM传输设备·全面支持OMCIGuidev1.0互联互通标准·OLT和ONU光模块全面升级支持RSSI功能·全面支持MEF定义的E-LAN和E-Line业务·支持支持基于每ONU每UNI每业务的下行线速·支持针对每业务/每CoS/每EVC对于一个T-CONT配置和管理·更加灵活用户和业务配置功能（针对GEMport，TCONT的配置）·ONT到ONT语音通讯（OLT内语音媒体流无须上传到核心网）·端口到端口通讯（新发布04x系统ONU支持该功能）·可配置带宽的profile文件数量从50个增加到250个·增强的网络接口端口统计功能，支持32位性能监控统计功能·基于协议类型进行过滤·支持全部五种T-CONT类型上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。·DHCP支持动态源地址的anti-spoofing·支持IEEE1588V2网络时钟/时间同步功能·支持BFD和VRRP协议·支持组播视频批发业务·支持增强SLID用户管理功能·备用软交换系统IP地址配置功能·ONU/MDU紧急电话报警通知·802.1agOAM统计功能·基于以太网业务类型进行VLAN翻译·支持7342ISAMFTTU全系统日志·等等1.设备硬件、软件结构1.1.7342OLT系统软/硬件结构7342OLT硬件设备安装在一个主机架内。主机架高2200m,宽600mm,深300mm。OLT设备机架包括：l顶部机架单元(TRU)l一个或多个(最多3个)OLT机框l每个机框配备相应的风扇单元上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。图表27342OLTS-M主机架结构1.1.1.7342OLT顶部子架单元TRU:顶部机架单元(TRU)是一个独立的单元，安装在设备机架的机框上方，它用于将电源和电信报警分配给机框。机框通过底板将电源分配给风扇单元和其它的部件。风扇单元的电路断路器装在TRU中。另外，TRU中的GMT保险丝用来保护风扇单元的电源电路。TRU是机架和中心局之间的电源和告警接口。供电系统提供带备份的－48V直流电并提供连接保护。TRU单元宽515mm,高85.7mm,深285mm,安装在主机框的顶部。图表3TRU单元1.1.2.OLT子框7342OLT所有LT板，NT板，ACU单元都插在OLTS-M子框内。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。图表4OLTS-M子框和物理尺寸信息在7342OLT中，OLTS-M子架满配置为1块NTIO,1块ACU，2块NT和14块LT板。1.1.1.风扇单元(FanTray)图表5风扇单元FanTray风扇单元如图9所示，主要起到为机架散热的作用。前板有一个单独的报警LED指示灯，一旦风扇发生故障它将变亮.1.1.2.7342OLT中各板卡的物理尺寸和重量UnitWeight(kg)H(mm)W(mm)D(mm)ATRU-U6,085,7477,6258,5上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。OLTS-Mshelf16,8621,3437,6282,4EHNT-B1,5942030220GLT4-A0,9142025220AACU-C0,6842019,6220AFAN-S5,085,8437,6276,4图表67342OLTS-M子框中各板卡的物理尺寸和重量1.1.1.7342NT中上联光模块的信息ModuleWavelengthFibertypeApplicationTemp.HardenedReach(km)1-GESFP850nmMMFSXN0,551-GESFP1310nmSMFLX10Y101-GESFP1310nmSMFEXY401-GESFP1550nmSMFZXUN801-GESFP1550nmSMFZXUY8010-GEXFP850nmMMFSRN0,310-GEXFP1310nmSMFLRN1010-GEXFP1550nmSMFERN40上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.1.7342OLT软件系统结构图表77342OLT软件结构如图7所示，7342ISAM软件模块可分为五个部分:平台&硬件驱动、通讯和管理协议、封装、应用和管理协议。1.1.1.1.平台&硬件驱动平台软件部分包括NT软件平台和LT板上的软件平台。平台部分软件主要包括以下部分：l操作系统:任务调度、控制、信号传递、内存管理以及提供软件调试支持。l平台服务:数据管理、内存管理、文件系统管理、跟踪调试、错误处理、板间通讯l基本的I/O驱动:串口、以太网口、FLASH接口l硬件封装子层:BSP,以及硬件相关的封装子层,GLT主要包括GPONMAC以及BCM5696硬件驱动软件,EXNT上包括BCM56800对应的硬件驱动软件。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l环境相关的控制子层:环境温度监控、LED控制、风扇控制1.1.1.1.通讯和管理协议通讯和管理协议包括以下基本的通讯和管理协议:l通讯协议架构:TCP/IP协议栈、内部OAM栈、telnet、TFTP、FTPl软件管理:软件包选择激活，冗余NT软件同步l网元管理:SNMP代理、alarm/trap日志报告,MIB接入机制lTL1/CL1:命令解析和响应1.1.1.2.服务和管理应用程序服务部分主要包括:l核心服务:错误与性能监控、告警管理l安全服务:OAM信息以及用户业务的authenticationandauthorization，包括本地和基于RADIUS的authentication。l设备管理:机框以及板级设备管理，设备、业务的当前状态以及冗余控制l接口管理:GPON物理层以及TC层的管理,Ethernet端口的管理，为高层管理软件提供状态以及可用性状态。1.1.2.应用部分应用部分软件基于IP的不同子系统构成，包括GPON相关的接入控制、用户业务配置：l802.1x安全管理:用户authenticationandauthorization控制lVLANbridge管理:用户数据在GPON端口以及网络端口间的路由管理上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。lDHCPreplay:管理DHCP连接建立、控制lARPproxy:维护IP-MAC绑定lIGMP管理:用户基于IP的视频连接建立和传输管理lQoS管理:控制801.1pmarking/remarking;业务流分类;DSCP到1p的映射lGPON管理:PLOAM管理;业务到GEM-Port/TCONT映射,UNI到bridge端口的映射管理1.设备/系统组网能力7342ISAMFTTU的网络拓扑结构如图12所示，在用户侧，7342ONT可以终结GE/FE以太网链路。图表47342ISAMFTTU网络拓扑结构在网络侧，7342ISAMFTTU终结GE和10GE链路。如果在7342网络侧有超过1个以上的以太网链路端口，这些端口可以被配置为端口聚集模式。7342ISAMFTTU的网络侧以太网口可以连接到一个或多个以太网交换机。这些以太交换机通过以太接入汇聚网络和以太城域网将数据转发到IP边缘路由器。IP边缘路由器负责将数据转发到相应的网络服务提供商（NSP）的骨干网。当然，7342ISAMFTTU也可以直接接到IP边缘路由器上，这时以太网汇聚接入网络被简化为一个或多个以太网链接。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。7342ISAMFTTU内部是基于以太网的二层转发机制。在7342ISAMFTTU中可以支持两种二层转发模式：ResidentialBridge模式和CrossConnect模式。这两种模式使用到两种不同的VLAN，这些VLAN将由管理员静态配置，并且7342ISAMFTTU的端口将被静态关联到这些VLAN。1.1.1.ResidentialBridge转发模式图表5ResidentialBridge转发模式ResidentialbridgingVLAN转发模式如图13所示，多个网络服务商NSP使用不同的VLAN同时连接到7342ISAMFTTU，这些VLAN被称作Provider-VLAN(P_IP-VLAN).7342ISAMFTTU的用户口被关联到对应的NSP的P_IP-VLAN.如果一个NSP为多个用户口提供服务，则这些用户口将被关联到同一个P_IP-VLAN.比如说用户A,B,C都连接到NSP1的P_IP-VLAN：NSP1-VLAN。当一个用户发出一个上行数据包，这时，在P_IP-VLAN的转发表中将做一次MAC地址查询。这也就是说每个NSP在7342ISAMFTTU中都有自己的转发表（见图15中带黑色背景的标签”NSPx”）。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。与普通标准的以太桥模式不同的是，Residentialbridging将严格区分网络口和用户口，从用户口发来的数据除了内部控制信息外，总是被转发到网络口，不能够转发到其它用户口。而不同以太桥接模式则是所有的端口都是对等地。第二个与标准以太桥不同的地方式广播风暴的抑制。在普通以太桥接模式下，广播包建被转发到一个VLAN内所有的端口。但在Residentialbridging模式下，广播包将会根据其协议类型的不同而分别对待，不是所有的广播包都会转发到所有的VLAN用户端口。同时，对于未知包或multicast的flooding,在Residentialbridging下也被避免了。第三个与普通以太桥接不同点是MAC地址学习方式，Residentialbridging将会避免和控制同一VLAN中的MAC地址冲突。而且在Residentialbridging模式下，只有特定的包如IPV4，ARP，PPPoE，IGMP和EAPOL才会被用户口接收。其他包包括Multicast都会被丢弃。这里需要指出的是，为了支持Residentialbridging模式，每个7342ISAMFTTU和NSPIP路由器之间的VLAN必须是唯一的。如图14所示的网络拓扑是不能支持的。图表6两个7342ISAM连接到同一个P_IP-VLAN上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.1.CrossConnect转发模式VLAN的CrossConnect转发模式如图15所示，一个用户VLAN（C-VLAN）只包含一个用户口。在7342ISAMFTTU中，由于用户口不支持VLAN标记，所以在CrossConnect转发模式下，每一个用户口也只能对应唯一的用户C-VLAN标记.这样，在上行方向上，在没有目的MAC地址的情况下，仅通过用户口信息就能够判别上行输出端口和C-VLAN标记。这个C－VLAN标记是为这个用户口配置的默认VLAN标记。同样，在下行方向上，C－VLAN标记也能唯一确定输出的用户口。与标准以太桥接模式不同，Crossconnect转发模式不允许用户到用户的通信，同时也避免了广播风暴。图表7CrossConnect转发模式1.1.2.VLAN的划分7342GPON系统可以针对不同业务和用户划分VLAN，主要分为下面两种模式：¨根据用户划分VLAN（VLANperSubscriber）上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。每用户被划分给网络中唯一的S-VLAN/C-VLAN，优点是可以方便的实现用户的精确定位。¨每个ONUUNI端口指定一个S-VLAN¨VoIP流可以划到用户S-VLAN，也可以不¨IPTV流可划分到分离的S-VLAN和GEMPortID¨在RG或者主机上标记上行P-bit¨下行P-bit在网络侧标记¨ONT可标记缺省的P-bit¨每个OLT支持最多4094个S-VLAN¨根据业务划分VLAN（VLANperService）每个业务流被划分给网络中唯一的S-VLAN/C-VLAN。¨多个ONUUNI端口关联到相同的S-VLAN¨VoIP流划分属于自己的S-VLAN¨IPTV流可划分到分离的S-VLAN和GEMPortID¨在RG或者主机上标记上行P-bit¨下行P-bit在网络侧标记¨ONT可标记缺省的P-bit¨每个OLT支持最多4K个S-VLAN上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。7342ISAMOLT支持以下三种打标记模式1.非堆栈模式：到网络侧流量只带有业务VLAN（SVLAN）2.堆栈模式：到网络侧流量同时带有业务VLAN和用户VLAN(SVLAN+CVLAN)。3.VLAN透传：从RGW上行的带CVLAN的数据流将被透明转发到网络侧。1.1.1.QoS实现机制图例端到端QoS网络示意图：上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。图：ISAM7342QoS示意图：接入网侧的QoS模型概述：7342ISAM可以在下行和上行两个级别，实现基于用户的业务级别的服务质量保证。1．终端系统（ONT,MDU）上行方向：A．终端系统（ONT,MDU）在用户侧方向，通过灵活的业务流映射机制，实现各种入口业务流量的QoS标记（P-bit,C-VLAN），并对其进行改写，添加和翻译。B.终端系统（ONT,MDU）在上联（GPON接口）方向，通过极其丰富的GPON硬件队列资源（每个用户端口8个T-CONT和8个GEMPort）对以太网络业务进行GEM封装和映射，并且通过7342ISAM大量的GPON硬件队列资源，实现多业务的队列调度，最终实现在GPONTC层面的高质量业务承载和区分服务的保证。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。C.接入汇聚节点（OLT），当业务流通过GPON接口进入线卡，OLT将根据用户的流量合同，在PON的层面根据相应以太网络流量合同进行GPON资源的调度和带宽资源调度，最终它将通过DBA进行带宽分配，实现对以太业务的带宽保证和QoS保证。同时线卡还将进行S-VLAN的插入。D．接入汇聚节点（OLT），在OLT的上联接口方向（NT卡），它将对来自多个线卡的流进行汇聚，并根据QoS策略，对该流进行相应的QoS处理和转发。2．终端系统（ONT,MDU）下行方向：A.接入汇聚节点（OLT），OLT通过WRR和SP两种方式对网络侧的流量进行调度，并根据MAC地址，IP地址和VLAN进行相应的QoS优先级处理，并将以太业务流发往相应的用户线卡。B．接入汇聚节点（OLT），当业务流量进入到了相应的用户线卡，线卡首先将进行QoS的排队处理，然后，线卡将对进入的以太网业务流进行转发，并根据MAC地址，IP地址和VLAN，实现以太网封装向GEM封装转发。C．终端系统（ONT,MDU），当GEM的业务流通过PON端口进入终端系统（ONT，MDU），ONT将终结GEM封装，并将根据流量合同和QoS定义将相应的流量进行相应用户端口的排队和转发。1.系统支持业务1.1.7342ISAMFTTU支持的接入业务：l以太用户接入业务上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l支持ResidentialBridging和CrossConnect两种转发模式1.1.7342ISAMFTTU支持的应用：l高速互联网接入l视频点播业务VoDlIPTV/HDTV组播类业务l三重播放lNGNVoIP语音业务l传统语音接入lTDM/E1/IEEE1588V2透传lCATVRFl视频监控l基站回程l等1.2.7342OLT支持的网络侧应用协议l802.1p,802.1ql802.3xl端口聚集LACPl快速生成树RSTPlIGMPV2lIGMPV3上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。lDHCPlRadiusClientlPPPoElVRRP1.接口及兼容性1.1.7342OLT7342OLT系统外部接口包括用户侧PON接口，和网络侧GE/10GEEthernet接口。1.1.1.7342OLTLT板用户接口7342OLTLT板用户端口支持以下GPON(SC/UPC)接口标准：·ITU-TG.984.1·ITU-TG.984.2andamendment1:ClassB+·ITU-TG.984.3,andG.984.3amendments1and2:GEMMode1.1.2.7342OLT网络上联口l1000BASE-X(SFP)l10GBASE-X(XFP)网络上联口支持LACP端口聚集和RSTP快速生成树协议。每个NT板可以提供4x1GE+10GE接口以及用于NT板间互联的10GE接口。1.2.7342ISAMFTTU外部网管接口7342ISAM支持的外部网管接口：lRS－232串口，支持本地TL1网管l100Base－TX，支持SNMP，WebGUI，远程TL1，CLI网管上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.可靠性设计及环境适应性1.1.7342OLT安全设计7342ISAMFTTU安全设计遵循：lOLT/ONT设备符合EN60950-1lOLT/ONT光接口符合激光安全条例EN60825-11.2.7342ISAMFTTU环境条件OLT环境条件遵循：lETS300019-1-1Storage-Class1.1lEN300019-1-2Transport-Class2.3lEN300019-1-3Stationary-Class3.1/3.El环境温度范围:5°C~45°Cl短期耐温范围:-40°C~60°Cl相对工作湿度：5%至85%l短期相对湿度：5%到95%1.3.7342ISAMFTTU系统EMC/ESD设计lOLT符合EMC、EMI和ESD规定:lEN300386V1.3.2(2003-05)：电磁兼容与无线电频谱(ERM)电信网络设备；电磁兼容性（EMC）要求；静电放电（ESD）要求。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。lEN55022(1998)：B类，信息技术要求，无线电干扰特性，测量的限制及手段。lEN55024(1998)：信息技术设备，免干扰特性，测量限制及手段。l欧盟EMC指令89/336/EEC，1989年5月3日1.操作维护管理图表87342ISAMFTTU的网络管理如图表16所示，7342ISAMFTTU的管理可以使用SNMP、TL1和CLI进行。通过以下的途径可以完成对7342ISAM系统的管理：l7342ISAMFTTU使用5528WAM(webaccessmanagement)或5523AWS(Alcatelworkstationserver)进行远程图形化管理；l命令行管理：TL1命令行终端,主要完成对ISAM7342功能块的本地或远程管理。CLI命令行进行交互模块的管理。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。图表9ISAM7342FTTU管理拓扑1.1.7342ISAMFTTU的图形化管理在7342ISAMFTTU系统提供远程管理接口，可以使用AWS通过SNMP对节点进行管理，也使用WAM通过TL1和CLI接口对节点进行管理，FTTU有两个单独的功能块,GLT/NT和LANX。每个功能块都有自己单独的SNMP代理，网管系统可以为管理员提供一份统一的包括LANX和GLT/NT告警在内的告警列表。都可以提供统一的图形化管理界面。1.2.可使用TL1和CLI管理7342ISAMFTTUTL1管理接口可以用来管理GLT/NT功能块，而LANX部分则需通过CLI命令来管理。对7342ISAMFTTU进行本地管理时，需要管理员使用串口连接到OLT然后选择TL1或是CLI，然后进入相应的管理模块。在对7342ISAMFTTU进行远程管理的情况下，管理员必须使用使用TL1网关（TL1Gateway）同GLT/NT功能块建立一个会话(session)。对于CLI命令窗口，管理员必须事先同LANX功能块建立一个Telnet会话（session）。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.7342ISAMFTTU的管理功能7342ISAM的管理功能包括l告警（alarm）管理lVLAN&Bridge管理lIGMP管理lGEM管理lPON接口管理lEquipment管理lInterface管理lSoftware管理lDefense管理lTest管理1.1.1.告警管理所有的告警报告都由告警管理模块处理。告警管理模块保存当前的告警状态并且记录日志。根据告警严重程度驱动ACU告警状态。1.1.2.VLAN&bridge管理VLAN&bridge管理主要包括lVLAN的创建，删除，配置和查询l端口的创建，删除配置和查询l系统级的QoS参数配置和查询l系统级的转发参数配置和查询上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。l带内管理VLAN模式和VLAN标识的配置和查询VLAN有两种转发模式，能够针对每个VLAN进行配置lResidentialbridging模式lVLANcross-connect模式1.1.1.IGMP的管理IGMP的管理包括IGMP查询信息和换台信息的处理。1.1.2.Equipment管理主要管理机架，子架，板级设备等。子架板子可以按照用户要求进行被删除和Plan。所有用户板在被检测到时必须从NT板进行工作软件的下载。1.1.3.软件管理在7342ISAM中，所有的工作软件OSW都放置在NT上，软件管理主要根据操作员的需要将相应的软件下载到目标板和用户设备上。它主要处理以下几种情况：l除了由LT在热重起时从软件映象中下载软件外，LT板在启动时要从NT上下载软件。l下载管理程序能够将新的软件版本下载到LT板上，并让该软件版本成为LT板上的活动软件。l将新软件版本下载到用户设备上。上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.1.1.ONT的管理7342ISAMFTTU系统中对于ONT的管理全部通过OMCI（G.984.4）通道由OLT进行,其管理功能包括：l告警（alarm）管理lUNI端口管理lIGMP管理lGPONMAC管理lONTPON接口管理l业务性能管理lONTSoftware管理lTest管理上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。1.缩写或术语ACUAlarmandControlUnit告警和控制单元AWSAlcatelWorkstation阿尔卡特工作站C_VLANCustomerVLAN用户虚拟局域网CPECustomerPremisesEquipment用户设备CTCraftTerminal手工终端CLICommandLineInterface命令行接口DADestinationAddress目的地址DHCPDynamicHostConfigurationProtocol动态主机地址配置协议DSLDigitalSubscriberLine数字用户线EHNTEthernet-basedHigh-capacityNetworkTermination基于以太网的高容量网络终端EAPExtensibleAuthenticationProtocol扩展认证协议EAPOLEAPencapsulationoverLANsEAP局域网加密协议EMANEthernetMetropolitanAccessNetwork以太城域接入网EMSElementManagementSystem网元管理系统FEFastEthernet快速以太网GLT-AGPONLineTerminationwith2PONsA带有两个PON的GPON线路终端AGEGigabitEthernet千兆以太网GPON千兆无源光学网络GUIGraphicalUserInterface图形用户接口上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。IGMPInternetGroupManagementProtocol英特网组播管理协议IPInternetProtocol英特网协议ISAMIntelligentServicesAccessManager智能多业务接入平台ISMIPServiceModuleIP服务单元LACPLinkAggregationControlProtocol链路聚集控制协议LANLocalAreaNetwork局域网LTLineTermination线路终端NENetworkElement网元NTNetworkTermination网络终端NSPNetworkServiceProvider网络服务商MACMediumAccessControl介质接入控制OLTOpticalLineTermination光线路终端ONTOpticalNetworkTerminal光网络终端PLOAMPhysicalLayerOperationAdministrationandMaintenance物理层运行管理和维护POTSPlainOldTelephoneSystem简单传统电话系统PPPoEPointtoPointProtocoloverEthernet基于以太网的点对点协议QoSQualityofService服务质量RADIUSRemoteAuthenticationDial-InUserService远端认证拨号用户服务READSLReachExtendedADSL扩展ADSL协议RBResidentialBridiging驻地桥接CCCrossConnect交叉连接上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38 未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。RSTPRapidSpanningTreeProtocol快速生成树协议SASourceAddress源地址SPSplitter分离器SNMPSimpleNetworkManagementProtocol简单网络管理协议TRUTopRackUnit顶部机架单元VBASVirtualBroadcastAccessServer虚拟广播接入服务器VLANVirtualLAN虚拟局域网VPNVirtualPrivateNetwork虚拟私有网文件结束Endoffile上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.38/38
