上海贝尔中国移动PON_FTTX全业务接入方案介绍 48页

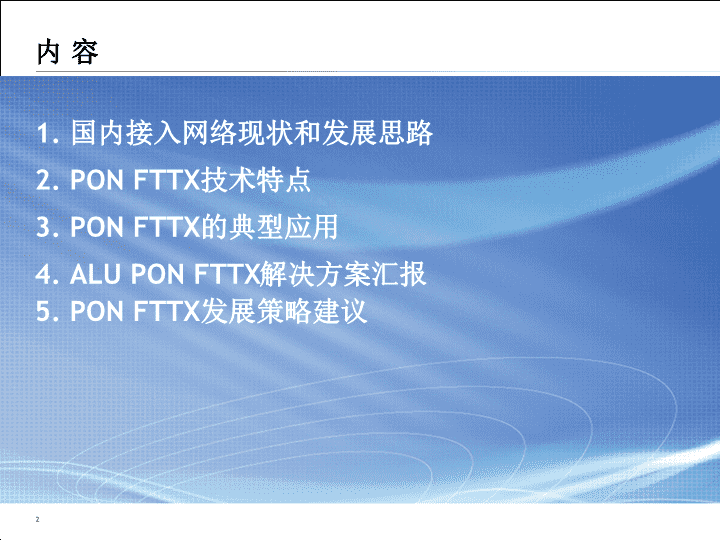

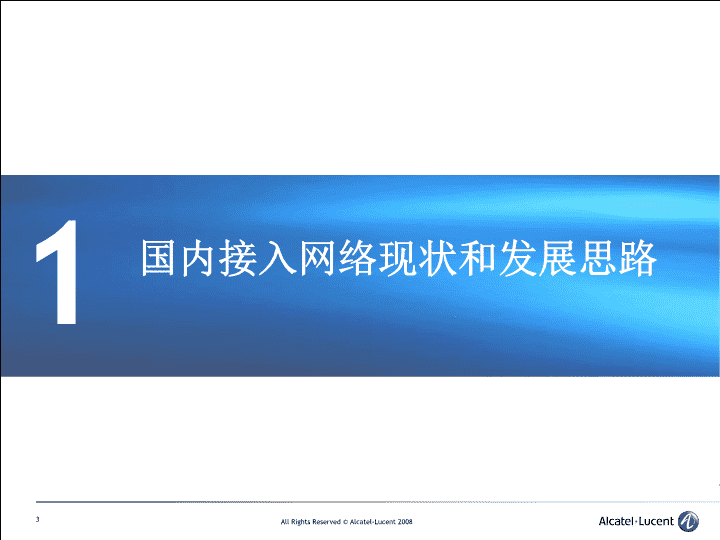

中国移动PONFTTX全业务接入方案介绍上海贝尔2009年2月1 内容1.国内接入网络现状和发展思路2.PONFTTX技术特点3.PONFTTX的典型应用4.ALUPONFTTX解决方案汇报5.PONFTTX发展策略建议2 1国内接入网络现状和发展思路3 国内运营商固网市场分析在固网市场中，移动的市场份额处于劣势，需要以新技术、新业务来争夺大客户和高ARPU值家庭用户南方市场电信占92％北方市场网通占87％移动总的市场份额只有6％，其中南方只有5％，北方只有9％固话市场移动市场份额宽带市场南方市场电信占84％北方市场网通占81％移动总的市场份额只有7％，其中在南方只有7％、北方的份额不到8％4 中国移动发展全业务面临的挑战接入资源业务能力发展规划相比于电信/联通，固定接入（尤其是家庭用户接入）资源匮乏光纤铺设程度和管线资源均与电信/联通差距较大只是单纯的提供带宽，无法提供良好的QOS保障针对不同级别高端客户和应用无法提供差异化的宽带服务。中国移动固网接入市场主要依托于铁通的固话接入网络，覆盖面不足移动固网大客户业务、家庭业务发展主要以铁路系统为主，覆盖面不广非铁通系统的发展主要是逐点与电信/网通争夺，网络部署随意性较大5 国内固网技术演进趋势－光进铜退、大带宽网络全方位推进现状DSLMSAPSTN重组期VDSL2AG发展期宽带演进MSADSLPONAG窄带演进SDHMSTPLANVPLSPBTTMPLSVPLSPBTTMPLSPON汇聚演进承载演进IP演进：PPPoE→IPOE；10GE→40GE传输演进：PTN＋OTN宽带演进路径一：激进式－－直接采用PON技术路径二：渐进式－－DSLAM随着POP点下移，逐步向VDSL2转型，最终目标采用PON窄带演进路径一：MSA逐步向AG演进，最终通过PONONU内置IAD方式或SIP电话的方式提供话音业务路径二：PSTN向AG演进，利旧PSTN设备，宽带叠加DSL，最终通过PONONU内置IAD方式提供话音业务接入演进6 新电信、新联通接入网络发展总体思路新电信新联通全网改造模式接入网全面采用FTTX(PON)进行改造大带宽模式新建区域采用PON，提供100M带宽接入能力渐进改造模式通过POP点下移，结合PON部署提高宽带接入能力，窄带部分不下移技术上紧跟电信部署上比电信落后一步7 发展策略市场策略市场策略中国移动接入网络发展总体策略业务部署将围绕发展大客户资源、高端家庭客户开展：大力发展宽带信息服务切入发展统一通信个人协同家庭发展宽带多媒体通信技术策略技术策略集团业务光纤直驱，专线方式接入；采用PON技术实现多点接入家庭业务FTTB＋LAN/XDSLFTTH（xPON）FTTN+XDSL资源策略资源策略FTTB->FTTH，光纤接入为主租、购、建相结合。FTTX是最主要的接入网建设方式8 2PONFTTX技术特点9 光纤(FeedFiber)局端设备(OLT)(OpticalLinkTerminal)终端设备(ONU)(OpticalNetworkUnit)无源分光器(Splitter)无源光网络(PassiveOpticalNetwork)10 无源光网络PON标准概览PON=ATMPON,BroadbandPON,GigabitPONandEthernetPONAPON,BPON和GPON是ITU-T标准:由全业务接入组织（FSAN)发起:主要成员包括主流电信运营商和设备，器件制造商FSAN提出建议并提交给ITU-T组织进行标准化，GPON标准为ITUG.984系列技术实现要求较高，对多业务的支持能力非常的强EPON是IEEE标准：由最后一英里的以太网（EFM)组织定义标准制定的参与者范围很广，主要是设备制造商EPON协议已经由802.3ah完成（目前包含在IEEE802.3-2005标准内）技术实现较为简单EPONGPON国际标准IEEE802.3-2005ITUG.984.x传输速率上下行双向对称，均为1.25G上行1.25G，下行2.5G分光比一般为1:32强制为达到1:64光预算、传输距离一般为25dB、20KM强制为28dB、20KM业务支持能力以太网业务、电路仿真业务以太网业务、电路仿真业务、ATM业务数据封装方式以太网封装方式，数据包长度与以太网数据包长度一样，效率较低帧长固定为125us，定义了专用的数据封装帧，效率较高ONU/ONT管理定义简单，但中国电信对其进行了加强和完善《中国电信EPON设备技术要求V2.0》定义详细和完整，基于ITUG.984.4OMCI11 PON在网络中的位置–接入网IP城域网端局机房写字楼商业区住宅区OLTONUONUONUONUONUONU用户12 下行为广播式PON的传输原理–下行13 上行采用TDMA时分复用方式PON的传输原理–上行14 PON的主要应用场景–FTTxFiberToTheNode/Curb/Cabinet/Building/Home/OfficeOLTHSIIPTVSDH/TDMONUADSL(<6KM)FTTN光纤到节点ONUADSL/VDSL2(<1KM)FTTC光纤到路边VDSL2(<300M)FTTB光纤到楼ONUFTTH/O光纤到户/办公室端局XNTXNTXNTNGN/IMSONUFE(<100M)15 中国运营商现阶段主流的FTTX网络部署模式FTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTNFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTBFTTHFTTHFTTHFTTHFTTHFTTHFTTHFTTHFTTHFTTHFTTHFTTH老城区改造新建普通用户新建高档用户FTTN为主,有条件可以采用FTTB大规模采用FTTB+DSL或FTTB+LAN积极推进FTTH16 3PONFTTX的典型应用17 典型应用–光纤到户OLTONUONUONU10km/1:6420km/1:3230km/1:16IPTVVoIPInternet18 典型应用–PON+ADSL智能楼宇密集商务楼企业AOLT企业B企业CIPTVVoIPInternet企业DONUDSLAMADSLMODEM支持ADSL接入设备下移DSLAMADSLMODEMONU社区机房机房19 典型应用–大客户接入智能楼宇密集商务楼SOHO企业AOLTONU企业B企业CIPTVVoIPInternet企业D视频监控公众视讯企业专线电话会议ONUONU视频直播20 典型应用–IPTV&VoIPIP城域网OLTONU汇聚交换机媒体交换机媒体服务器VoIPInternetGEGETVPC电话FTTHFTTBONU21 典型应用–视频监控监控系统骨干网监控中心服务器监控点OLTONU监控分中心监控终端监控点购物中心机场风景区道路22 居民楼住宅小区OLT住户BIPTVVoIPInternet住户C集成CATV功能ONU设备EOC客户端设备支持下接EOC设备同轴接入EOC客户端设备集成EOC头端ONU设备光节点大楼线路交换箱EOC头端住户ACATV光发射机光合波器典型应用–广电三网合一23 4ALUPONFTTX解决方案24 25阿尔卡特朗讯是A/B/E/GPON技术的先驱，全球FTTX市场的领导者~2008阿尔卡特朗讯赢得全球超过60个GPON商用项目，其中包括AT&T、Verzion、法国电信，新加坡电信、挪威电信、冰岛电信、香港宽频、KDDI、Hannro等2006年8月阿尔卡特赢得科威特GPON合同2006年7月美国Verizon选择阿尔卡特部署GPON2006年3月阿尔卡特发布73424.0–业内首款符合ITU标准的GPON系统2005年JPC发布GPON招标需求.阿尔卡特与业界共同致力于GPON标准的完善2004年在北美大规模部署FTTP,Alcatel发布FTTUFGU2.0,2.1,2.5版本2003年11月被美国SBC(西南贝尔公司）首先为FTTP的设备供应商，合同期为四年2003年8月阿尔卡特作为核心贡献者推动GPON标准的制订2003年6月美国地方贝尔公司JPC选择BPON部署FTTP(光纤到户）2002年底SBCMissionBay,Chelan,Bristol成为阿尔卡特首批客户2002年8月7340FTTUFGU1.0发布–主要面向驻地用户应用2001年初推出7340FTTUBPON产品90年底后期推动BPON标准出台.阿尔卡特开发出PON技术核心部件90年代中期阿尔卡特就活跃于FSAN/ITU-TPON标准组织和技术研究机构25 26P2PFiberBPONE/GPON北美洲AT&T,BristolTennesseeEssentialServices,BristolVirginiaUtilities,ChelanCountyPublicUtility(Washington),CityofQuincy(Florida),DaltonUtilities(Georgia),EaTel(Louisiana),FazendadaGramaCondominium(Brazil),FCIBroadband(Ontario,Canada),FoothillsTelephone(Kentucky),MorristownUtilityCommission(Tennessee),NTELOS(Virginia),PaducahPowerSystem(Kentucky),Road9(US&Mexico),SquireCreek(Louisiana),UnitedTelesystems(Georgia),Verizon欧洲Arvidsjaur(municipality,Sweden),ElionEnterprises(Estonia),FranceTelecom,Habo(municipality,Sweden),JönköpingEnergi(Sweden),Köping(municipality,Sweden),KPN,MinistryofCommunications(Kuwait),Nayatel(Pakistan),Olofström(municipality,Sweden),Örebro(municipality,Sweden),PrincipalidadAsturias(Spain),Transit(cableTVoperator),TelecomAustria,Tidaholm(municipality,Sweden),Vännäs(municipality,Sweden)亚太市场CityCableShunanCorporation(Japan),Hanaro(Korea),ItochuCableSystems(Japan),KijimadairaTown–Nagano(Japan),Telstra(Australia),TNZ(NewZealand),Singtel(Singapore)EPON：四川电信、上海电信、新疆电信、江西电信、广东电信、安徽电信、重庆电信GPON：广东移动、浙江移动、安徽移动、河北移动、上海电信、北京电信、浙江电信Antwerp,MurrayHill,Plano,SingaporeAlcatel-Lucent全球领先FTTX供应商:超过70个商业项目,其中E/GPON60+Infonetics:“ALUleadsthe4Q07WWGPONmarketintermsofportsshipped(42%)”26 4.1ALUGPONFTTX解决方案27 ISAM系列之7342FTTU:不断挑战铜缆接入的吉比特无源光接入产品数据分组光线路终端P-OLT室内型ONT室内型ONT商用型ONT分光器分光器支持20公里28db光损耗预算单元最大支持3584个用户背板交换能力为400G支持AES加密ALU产品统一网管支持EPON线卡混插OLT的主要特点目前业内最小的光终端支持动态带宽分配（DBA)采用高度集成化的SoC芯片基于OMCI的ONT管理IPTV(动态IP组播和频道切换)可选支持有线电视（RFoverlay）ONT的主要特点每芯光纤提供2.5G的带宽每用户享有100M的带宽室外型ONTMDU新型号不断推出28 ISAM系列之7342光终端：拓展VIP/SME/SOHO客户FTTU市场的法宝室内型ONT(I系列ONT)小巧美观，为家庭用户设计业界尺寸重量最小的ONT可分别提供如下各种接口：I-220/I-221：2POTS,2Ethernet,1RF（可选）I-020-E/G：纯数据–2路FE或者2路GE室外型ONT(O系列ONT)为SOHO应用设计的室外型ONT可以提供2/4路POTS,1/2路Ethernet,1RF商用型ONT(B系列ONT)室外应用设计(商业应用)8路POTS,1/2路GigabitEthernet,2路E1,1RF多住户(MDU)ONT(M系列ONT)为公寓应用设计提供24路POTS和12路VDSL2或者12路GE目前市场上尺寸最紧凑的MDUI系列O系列B系列M系列I-020EO-210EB8102O-24121VI-020GO-211EB8112O-24121GI-220O-420EI-221O-421EO-820GO-821G29 ISAM7342ONT－满足基站回程和SME用户要求的商用型光终端专为中小型企业与基站回程设计符合CE标准，外壳非常坚固,支持户外环境安装可以安装在墙面，配线箱支持语音业务，提供８个POTS接口支持数据和IPTV业务，提供1/2个10/100/1000MBaseT以太网接口支持E1仿真业务，提供2个E1/DS1接口支持CATV业务，提供1个75Ohm同轴电缆接口(可选）支持本地供电和UPS电源备份,典型功耗:17/24W高:41.37cm宽:36.55cm深:15.11cm重:4.99kg环境要求：最大日照情况下，工作温度为-40摄氏度～+46摄氏度无日照情况下，工作温度为-40摄氏度～+60摄氏度相对湿度（不凝结）：5%～95%30 移动基站回程:2G,3GandWiMaxB-ONU将从基站进出的伪线路的E1/DS1业务流进行打包/解包通过E1/DS1接口从OLT向基站传递参考时钟为WiMAX和3G数据业务流提供以太网接口提供GPON连接E1/STM-1GPONOLTRNC/BSCSITEGATEWAY参考时钟3G基站分光器核心网RNC,BSC,WAC2G基站E1/DS1EthernetE1/DS1Ethernet伪线路WiMAX基站Ethernet参考时钟GPON连接METROAGGREGATIONGPONOLT根据定义的QoS级别转发业务流，减少延迟和抖动从BITS接口板接收参考时钟，并传递到GPON连接中支持1588时钟B-ONU1588时钟31 4.2ALUEPONFTTX解决方案32 7302ISAMFTTUOLT（机架式）主要特性系统容量:采用模块化的设计，支持最多24个EPON接口。全冗余：双交换控制卡冗余、双电源冗余，同时支持交直流供电。业务保护：支持双机热备份及业务不间断系统升级。上连接口:支持10/100/1000BASE-T和1000BASE-X千兆接口及万兆以太网接口干线光纤保护:支持在光纤发生故障时链路自动保护切换。丰富业务支持支持完备的二层功能和协议，丰富的组播和QoS业务支持。每板卡支持4个EPON接口上下行对称1.25Gbps传输速率最大1:64分光比光链路损耗预算：大于29dB安全性:ONU认证机制PON主干光线保护支持动态带宽分配（DBA)7302ISAMFTTUOLT（机架式）EPON线卡（4PON口）33 最大支持8个EPON接口，其中为2个固定EPON接口，同时支持3个EPON扩展插槽，每槽支持2个EPON几口最大支持2个GESFP上联端口+2个GECOMBO上联端口（可以是电口或光口）1个外部告警输入端口16Gps全双工线速交换矩阵7302ISAMFTTUCC6800OLT（盒式）--硬件介绍物理尺寸:440mm(W)×312mm(D)×1U高，可安装在标准19”机架工作温度范围：-10-50摄氏度工作湿度范围：10%-90%不结霜电源:110-240VAC功率：小于90W7302ISAMFTTUOLT（1U盒式）3个EPON扩展插槽，共6个EPON接口2个固定EPON接口2GESFP+2GECOMBO上行接口34 7302ISAMFTTUONU汇总丰富的ONU类型，支持多种FTTx部署模式（FTTH/O,FTTB,FTTN），加速光进铜退7302ISAMFTTUONU系列(7款）35 5PONFTTX发展策略建议36 光交接箱机楼16层以上9-15层多层1-4楼5-8楼9-12楼ONUONU光分纤盒光分纤盒每层6户156芯骨架式带缆光交接箱弱电井户内地下室分光器1x646芯光缆12芯光缆FTTB(PON)+LAN/MDU/ADSL2+/VDSL2FTTH/FTTO分光器1x64中国移动全业务FTTX部署策略城市新增商业和高端用户带宽需求大，100M－1G综合业务需求大，数据、话音、视频经济承受能力强，ARUP值高FTTHFTTB城市新建普通用户建设成本低，投资结构合理（铜缆、土建小）带宽的支持能力高，且扩容容易易于向FTTH方式平滑过渡FTTN城市改造区域（原铁通宽带网）覆盖距离1公里内，接入带宽4－15M利用原有的接入铜缆，建设成本低PON接入宽带采用LAN/DSL话音采用MDU/IAD/RGPON接入宽带采用LAN/DSL话音采用MDU/IAD/RGLAN接入话音采用AG/IAD/RG宽带采用DSLAMADSL2/VDSL2语音采用MSA/AG/RG提供37 CentralofficeMetroedgeFTTX发展中的关注点CoreNetworkOSS/BSSODN用户接入、业务规划城域网的配套规划开发商、管道资源接入层局点、光纤及铜缆布放规划合作部署38 ODN建设总体策略ODN结构以树型为主，采用一级分光放置模式原则上不采用二级及二级以上的分光方式OLT建议在布放局端机房，投资成本低，且可节省运维成本OLT在局端的，建议分光器设置在小区接入光缆配线箱中对于ONU的供电，原则上采用本地供电方式，就近取220V市电（可根据经营策略，选择是否为ONU提供不间断供电）规范布线标准、统一终端设备及箱体尺寸有利于光纤到户大规模的建设和缩短建设周期，降低建设成本，促进产业链的发展OLTODFOLT节点光分配点（片区光节点）光分配点（小区/路边）光接入点（楼宇）馈线光缆配线光缆入户光缆ONU部署合作规划39 OLT部署原则遵循“大容量、少局所”建网原则，OLT集中设置投资成本低，可大大削减运维成本，符合接入网扁平化趋势OLT局所的位置设置考虑承载网、业务系统的规划，以降低承载网、业务网组网的复杂性OLT节点越少，要求的覆盖范围越广，在接入光缆的投资就越大OLT局所的数量和覆盖范围之间作一个折中，发挥光缆在传输距离的优势及带宽的优势，提高接入光缆利用率OLTODF局端机楼光分配点（片区光节点）光分配点（小区/路边）光接入点（楼宇）ONU集中式OLT部署合作规划40 OLT覆盖范围建议城市区域OLT节点,覆盖半径10公里采用1：32分光比，郊区OLT节点,覆盖半径27.5公里<10公里，采用1：32分光比10－18公里，采用1：16分光比18－27.5公里，采用1：8农村地区OLT的一个PON端口覆盖的节点较少，主要考虑覆盖的距离30公里，1：8分光比21.25公里，1：16光功率预算（dB)28282828分光比1：81：161：321：64分光插损（dB）10.51417.521.5活接头损耗3.53.53.53.5光缆线路富余度3333线路损耗(dB)117.542传输距离(公里）27.518.75105光功率预算（dB)282828分光比1：81：161：32分光插损（dB）10.51417.5活接头损耗2.52.52.5光缆线路富余度333线路损耗(dB)128.55传输距离(公里）3021.2512.5部署合作规划41 分光器部署原则链路衰减小分光一致性好维护简单PON口利用率高光缆投资大链路衰减小分光一致性好维护困难PON口利用率低光缆投资小链路衰减大分光一致性差维护困难PON口利用率中光缆投资小一级分光集中布放一级分光分散布放二级分光新建成片区域，ODN组网尽量采用一级分光、分光器集中放置并尽可能靠近用户FTTB，分光器可设于片区光节点FTTH，分光器可设于楼宇交接箱内部署合作规划42 ONU部署建议FTTH方式ONU设置在用户家里用户终端智能盒内提供保护桌面（采用光纤信息插座）FTTB方式ONU设置大楼楼道或竖井内机柜室外光交接箱多层住宅：布线方便性，按单元放置ONU考虑实装率，跨单元集中放置室内型ONUMDU部署合作规划43 FTTB/H用户在停电时语音业务不中断阿尔卡特朗讯的建议：1、对于FTTH/FTTO用户，将ONU和小型UPS安装同时在室内综合配线箱，提供8～14小时语音通话时间2、对于FTTB用户，语音部分在楼道采用多端口IAD,内置或外置都可，通过楼道型电源系统为IAD/MDU供电3、与电力部门合作，将MDU的供电级别提升到消防设备用电级别，双路交流电源供电楼道内安装UPS和ONU楼道型备用电源系统，-48V直流覆盖距离50米的限制MDU内置IADMDU内置IADUPSFTTOFTTBLAN入户DSL入户比较项目FTTH别墅/联体别墅多层/高层语音业务实现方式室内或室外型ONU，内置IAD室内型ONU，内置IADONU内置IADMDU+IADMDU+FEHGWMDU+IADMDU+DSLHGW普通情况语音供电室内或室外取交流电室内交流电室内交流电楼道交流电楼道+室内交流电楼道交流电楼道+室内交流电语音接入后备电源方式小型UPS小型UPS小型UPS楼道小型通信电源楼道小型通信电源+室内小型UPS楼道小型通信电源楼道小型通信电源+室内小型UPS室内电池组（12V）室内电池组（12V）利用小区/楼宇后备发电机组，但需要小区物业同意部署合作规划44 部署FTTX，重视与本地政府/开发商等合作全国范围共有专属FFPN端局T端局光纤分配单元楼内光纤交接点/箱商业模式:统一小区/楼内建设规范有效分摊建设成本运营商互惠互利多家运营商的接入点部署合作规划45 企业客户提供固定100Mbps100MBps固定带宽1:24分光2.5G固定专用带宽超前性规划FTTX网络GPONLTGPONOLT局端首选的光纤资源分配点引入段1.25G持有+1.25G预留带宽带宽的灵活度++100MbpsGPONLTGPONLT1:32-64分光满足为固网用户灵活部署三重播放业务2HDTV+1SDTV20Mbps提供1.25Gbps持有带宽保留1.25Gbps预留带宽动态带宽分配:预留部分的带宽可以按需分配给任何一个用户用户带宽分配的灵活度++100MbpsONTs=2x100MbpsGPONEPONPON端口用户数249PON板卡用户数9636PONOLT设备用户数1344576支持企业用户的能力GPON能比EPON多接入2.5倍数量的企业客户部署合作规划46 综合规划全业务大带宽目标网络架构核心承载层10GE10GECRBNG多业务承载层n*10GEn*10GE/n*10G以太汇聚接入汇聚层接入层宽窄带一体MSAFTTHFTTBFTTNOLTOLT基于PON的接入网对接入汇聚层的部署产生变革性的影响NxGE要求核心层设备容量更大，端口密度更高10GE→40GEBNG采用IPoE方式提供业务OLT10GEInternetIP/MPLS逐步过渡到FTTH/B+VOIP为主的建网方式部署合作规划47 48|May2008www.alcatel-lucent.comwww.alcatel-sbell.com
