浅谈水晶球玩具 4页

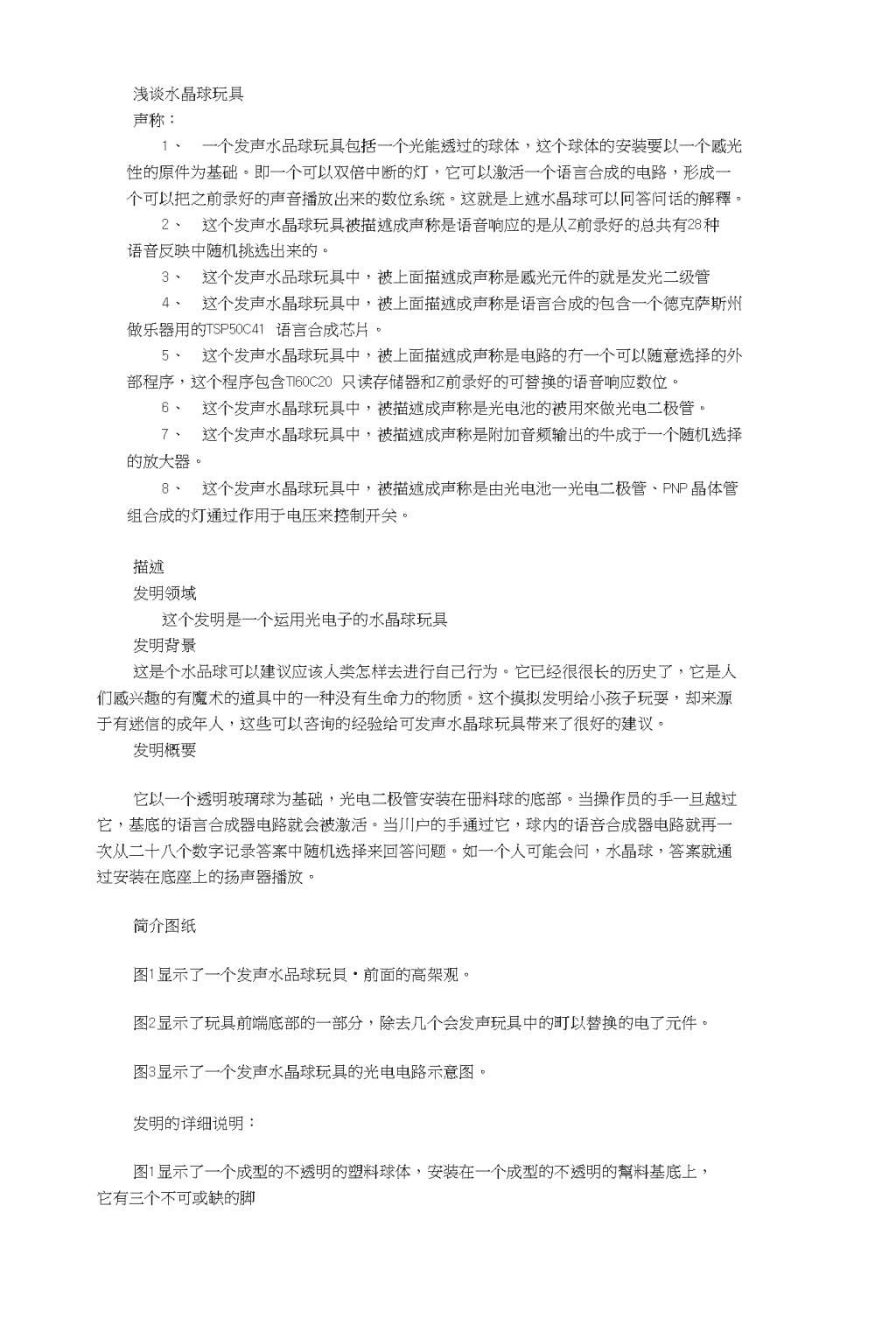

浅谈水晶球玩具声称：1、一个发声水品球玩具包括一个光能透过的球体，这个球体的安装要以一个感光性的原件为基础。即一个可以双倍中断的灯，它可以激活一个语言合成的电路，形成一个可以把之前录好的声音播放岀来的数位系统。这就是上述水晶球可以冋答问话的解釋。2、这个发声水晶球玩具被描述成声称是语音响应的是从Z前录好的总共有28种语音反映中随机挑选出来的。3、这个发声水品球玩具中，被上面描述成声称是感光元件的就是发光二级管4、这个发声水晶球玩具中，被上面描述成声称是语言合成的包含一个徳克萨斯州做乐器用的TSP50C41语言合成芯片。5、这个发声水晶球玩具中，被上面描述成声称是电路的冇一个可以随意选择的外部程序，这个程序包含TI60C20只读存储器和Z前录好的可替换的语音响应数位。6、这个发声水晶球玩具中，被描述成声称是光电池的被用來做光电二极管。7、这个发声水晶球玩具中，被描述成声称是附加音频输出的牛成于一个随机选择的放大器。8、这个发声水晶球玩具中，被描述成声称是由光电池一光电二极管、PNP晶体管组合成的灯通过作用于电压来控制开关。描述发明领域这个发明是一个运用光电子的水晶球玩具发明背景这是个水品球可以建议应该人类怎样去进行自己行为。它已经很很长的历史了，它是人们感兴趣的有魔术的道具中的一种没有生命力的物质。这个摸拟发明给小孩子玩耍，却来源于有迷信的成年人，这些可以咨询的经验给可发声水晶球玩具带来了很好的建议。发明概要它以一个透明玻璃球为基础，光电二极管安装在册料球的底部。当操作员的手一旦越过它，基底的语言合成器电路就会被激活。当川户的手通过它，球内的语咅合成器电路就再一次从二十八个数字记录答案中随机选择来回答问题。如一个人可能会问，水晶球，答案就通过安装在底座上的扬声器播放。简介图纸图1显示了一个发声水品球玩貝•前面的高架观。图2显示了玩具前端底部的一部分，除去几个会发声玩具中的町以替换的电了元件。图3显示了一个发声水晶球玩具的光电电路示意图。发明的详细说明：图1显示了一个成型的不透明的塑料球体，安装在一个成型的不透明的幫料基底上，它有三个不可或缺的脚 在球体的底部是一个银色的平台4,在它的中心冇一个银色的绘価的照片5,照片如图，18点罗盘星，但会做任何圆对称的绘画图片或为作为装饰功能的图片服务。在罗盘星图的中心，有一个半镀银镜膜作为光的玩具基底的入口和一个光电二极管在半镀银镜膜的下面起定位功能。图2显示了相同看法的水品球玩具，但是除去基底的一•部分，它好像是电路板7位于平台4下面。安装在电路板7上的电路显示了该电路的主要组成部分，徳州仪器TSP50C41语咅合成芯片10是相同的东西，也显示了安装在该电路上的电路板7上的两个电阻11和12。在电路板7下面显示了四个1.5V电池8屮的2个供电电路。电池8系列和电路板都连接在绝缘电线14上。电池8的物理标准是1.5伏电池的电池座彼安排在电路板7周围这样，整个电路就是是循环的了电池座13以依次装上的15层为基础。安装在底层15楼的是一个电喇叭9。15楼是个纤维板，并通过它钻出的孔，允许声音从扬声器9发出。图3显示了这个发声水晶球玩具的光电电路示意图。该电路由4节1.5VAA电池8提供动力。地面的支撐由标准符号31表示。光电二极管16的职能是感光的开关电路。光电二极管16通常是在照明状态，这样就引起了1172N3906（PNP型）晶体管的饱和，从而造成147K欧姆的电阻18有一个高的电压。这使德州TSP50C41语音合成芯片DP30终端10也持续在一个高压下。正常照明条件也导致芯片的INIT端有一个高电压，然而DP10终端的芯片由于一个TN4148二极管20,有一个低电压。晶休管的17到光电二极管16的光中断后，就会造成电阻18流向地面。这反过來乂拉动INIT端电压变低。首次在INIT的电路变低会导致DP10终端变高。此时内部微处理器芯片10运行，但这并不会引起任何讲话。没有言语，将导致直到入射的光再次屮断。第二盏灯屮断约三秒钟内必须采取措施，地方或内部的微处理器将再次关闭，并要求双通开始。如果入射光被打断，然后在三个笫二期终端DP30引起低压，从而进行第二次启动，内部的语音合成程序和硬件就随机发出二十四个已预先录制的数字口头答复,它们存储在芯片10上。随着扬声器9口头答复的终止，DP10终端自动返回到低压状态，并反复过程，在一次过程的启动必须要以第二次口头答复为准。TSP50C41芯片编程随机选择每个语音合成设施启动时，只有一个动词短语。通常情况卜，所有预编程的TSP50C41芯片10的答复是排列的。然而，这个电路只允许一个选项，把更多的消息传输,一个可选的外部程序如德州仪器60C20R0M的芯片28,或等值的27。ROM芯片28也可使用外国语言编程，例如LI本。当它需要使用可选的响应，它就从主板上主芯片的反应，以代替ROM芯片，然后DP31终端上的主要芯片必须改变接地，从连接25到26加连接，可选的开关电路如24所示。合成语咅应答芯片10的语咅应答速度由外部端了32和由3.07MHz21和3322和23pE电容组成的振荡器33的频率控制。外部振荡器频率会影响语音应答的音质。 如图3,TSP50C41芯片10有足够的通过端子34和35的音频输出功率,直接推动一个50欧姆的扬声器9。如果需要更多的能量，一个可选的放人器29可以安装，50欧姆扬声器就会变为8欧姆的扬声器。对于50欧姆的扬声器来说，一个为30uf的电容器与扬声器导线相接。在这个电路中，串联4W1.5Vill池，电源的直流额定电压范围为4到6伏，额定电压为5伏，如图3。在目前这项发明里，这些数字记录在TSP50C41芯片的语音答复如F：“是的。“没冇。”“专心，并再次询问。”“毫无疑问”。“更具体”。“可能性都非常优秀。”“不是一个机会。”“别人问。”“不是真的。”“这是不是注定的。”“这是在没有星星。”“优秀成功的机会。”“我的消息来源说，是的。”“我的消息来源说,没有。”“我的消息來源说，毫无疑问。”“我的消息来源说，可能是优秀的。”“精神的预测肯定的。”“的精神，没冇预测到。”“精神的预测成功的极好机会。” “当然。”“很值得怀疑。”“难以预测”。“这是注定的。”“这是非常值得怀疑的。”“这将成为过去。”“它看起来并不好。”“找我商量。”“图像是阴天。”在图中的电路3中,还展示了0.22uF的电容器19和IN4148二极管20。拥有价值100K欧电阻器12有100K欧姆，电阻器11有10K欧姆。这个终端德州仪器TSP50C41芯片10的引脚具备F列功能,IN1T引脚初始化输入,此引脚这时为低压，芯片初始化并进入低功耗模式。VSS是接地引脚。IRT引脚为数据输出作准备。DP10,DP30,DP31,和DP20通过DP27引脚数据总线点。在IRT变高,在数据的数据寄存器,卫生防护中心10读取数据总线上的DP引脚。VCO是正电压引脚。德州仪器60C20ROM芯片的各种功能被发现在这些组件的数据手册。电路屮的感光器在图3屮显示，由四个非晶硅，连续总输岀率约2.4V的光电管组成，在这个光电管里充当光电二极管。硅电池在无光的条件下，不导电，而在照明条件下，光伏电池就导电，但是只在一个方向。因此，当一个独立的电压通过这个光伏电池时，这个光伏电池就成为了一个光电二极管。在图3中，这个光伏电池作为光电二极管的光开关。在图中的晶体悸3通过电压的转换实行开关功能。将串联在一起的光伏电池-光电二极管和晶体管作为一个通过光激活的电压开关。徳州仪器TSP50C41芯片10是一-个64K位语音合成的集成在单一芯片上的计算机。徳州仪器TSP60C20ROM是一个256K位的约有TOO语音总反应能力和可以存储外语或备用额外的英语语音响应的唯独记忆体。
