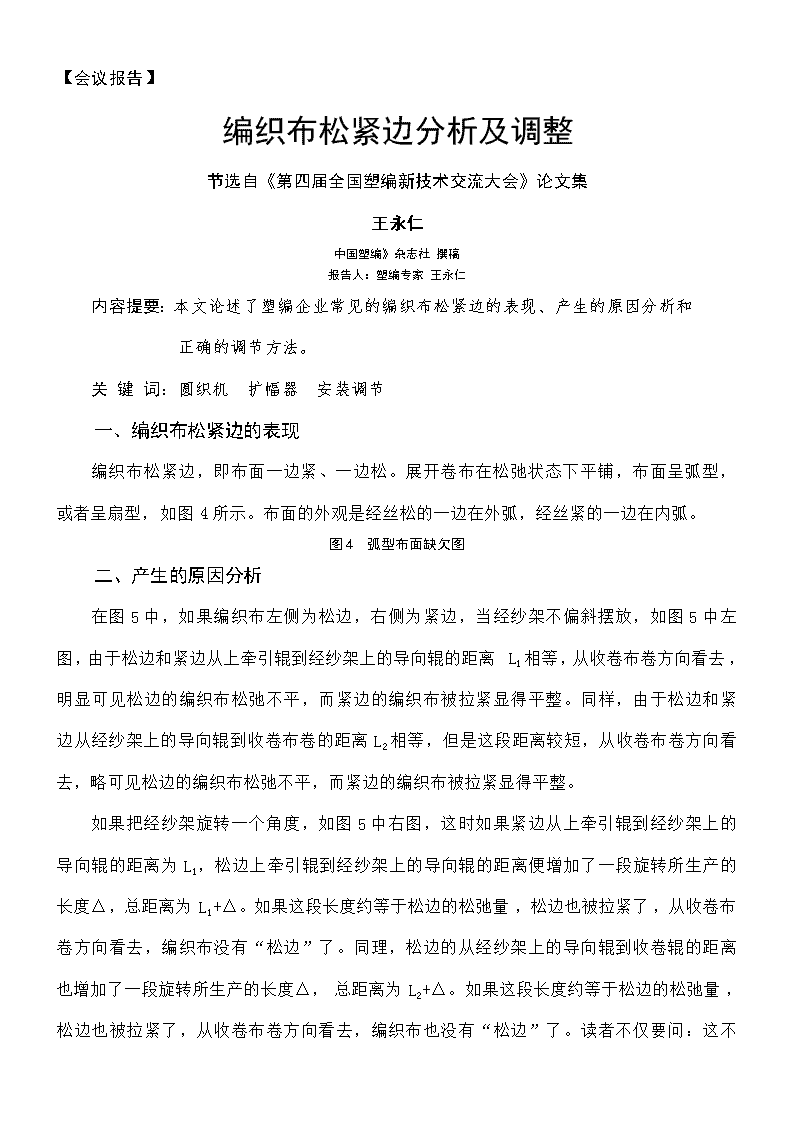

【会议报告】编织布松紧边分析及调整节选自《第四届全国塑编新技术交流大会》论文集王永仁中国塑编》杂志社撰稿报告人：塑编专家王永仁内容提要：本文论述了塑编企业常见的编织布松紧边的表现、产生的原因分析和正确的调节方法。关键词：圆织机扩幅器安装调节一、编织布松紧边的表现编织布松紧边，即布面一边紧、一边松。展开卷布在松弛状态下平铺，布面呈弧型，或者呈扇型，如图4所示。布面的外观是经丝松的一边在外弧，经丝紧的一边在内弧。图4弧型布面缺欠图二、产生的原因分析在图5中，如果编织布左侧为松边，右侧为紧边，当经纱架不偏斜摆放，如图5中左图，由于松边和紧边从上牵引辊到经纱架上的导向辊的距离L1相等，从收卷布卷方向看去，明显可见松边的编织布松弛不平，而紧边的编织布被拉紧显得平整。同样，由于松边和紧边从经纱架上的导向辊到收卷布卷的距离L2相等，但是这段距离较短，从收卷布卷方向看去，略可见松边的编织布松弛不平，而紧边的编织布被拉紧显得平整。如果把经纱架旋转一个角度，如图5中右图，这时如果紧边从上牵引辊到经纱架上的导向辊的距离为L1，松边上牵引辊到经纱架上的导向辊的距离便增加了一段旋转所生产的长度△，总距离为L1+△。如果这段长度约等于松边的松弛量，松边也被拉紧了，从收卷布卷方向看去，编织布没有“松边”了。同理，松边的从经纱架上的导向辊到收卷辊的距离也增加了一段旋转所生产的长度△，总距离为L2+△。如果这段长度约等于松边的松弛量，松边也被拉紧了，从收卷布卷方向看去，编织布也没有“松边” 了。读者不仅要问：这不是解决了问题吗？回答是：确实解决了问题。但是这仅仅是解决了表面感官“松紧”问题，没有从根本上解决编织布松紧边问题，这只是治表，而没有治本。如果立即打开编织布平铺在地面，还会出现扇形的松紧边。这种松紧边布涂复、印刷、裁切时易出现一些弊端。如果贮存几天再打开编织布平铺在地面，还会出现扇形的松紧边，只是没有立即打开时那么严重，因为“实效”处理后，扁丝略有“定型”。如果从根本上治理松紧边问题，不是把经纱架旋转一个角度所能解决问题的，要找出松边扁丝为何伸长的原因并加以解决。图5弧型布面分析图三、正确的调节方法这种松紧边布产生的原因是圆织机的扩幅器四个钢筋中有两个没有张紧或张得均匀，如图6所示。调节杆钢筋图6扩幅杆位置不正确例如，图6中的两个钢筋1和2涨得比较紧，在调节杆涨得比较紧的同时，越往上端接近上牵引辊处，涨的越紧。而另两个钢筋3和4没有涨紧，只有到上端才涨紧。这样， 钢筋1和2的右面的一面布边，受钢筋摩擦阻力的作用，而且越往上阻力越大，把具有弹性的右边的编织布相对拉长，当右边被拉长的编织布通过上牵引辊后又回缩，变成了紧边。而另一边，即钢筋3和4的左边，没有受到钢筋阻力的摩擦作用，牵引出来的编织布是正常的，成了松边。我们分析清楚了松紧边布面产生的原因，处理方法就有了，而且是科学的。处理方法是把四根钢筋均布并始终贴紧筒布，使四周的摩擦阻力均等。五、卷布出现褶皱分析及扩幅器调整1、上牵引出后褶皱的部位和处理（1）上牵引辊出褶皱的部位我在某企业现场观看了编织布通过上牵引辊后出褶皱情况如图7所示，编织布通过第一个牵引辊后，中间部位就出现了如图“出弧部位”所示的松弛凸包，松弛凸包通过第二个牵引辊后就形成了“压出死折”。（2）上牵引辊出褶皱的原因编织布在括幅器的括幅调节杆的作用下，如图8所示，圆筒布被折叠成扁平状编织布，而扁平状编织布的两边和四周是和括幅调节杆摩擦通过的。如果括幅调节杆的一侧没有和编织布贴紧，在上牵引辊提升力的作用下，两端和另一边由于有摩擦阻力，使得两端和另一面的编织布在弹性范围内被拉长，而没有和括幅调节杆接触的一面，中间部位没有摩擦阻力或摩擦阻力很小，因而中间的编织布没有被拉长或拉长很小。这样，看起来牵引辊提升的编织布是相等的，但是两端和另一面提升的编织布是拉长较多的编织布，而没有和括幅调节杆接触的一面，中间拉长较少。过了牵引辊后，没有了牵引力，收卷力矩的拉力比牵引力小得多，两端和另一面弹性拉长的编织布收缩较多，而没有和括幅调节杆接触的一面中间编织布收缩较少，这样，两端和另一面成为紧边，没有和括幅调节杆接触的一面中间松弛。松弛量通过上牵引辊时形成图示凸包，当松弛量累计达到一定值后，就被压出死折。图7上牵引辊出褶皱部位图8上牵引出褶皱调节示意图 图9编织布两边受力分析图图10调节括幅杆在图8中，如果取牵引前一段两边的编织布A，它的受力如图9所示，在上牵引力T的作用下，产生反作用力F，反作用力F主要来源于尺码环（环规）的阻力和括幅器的阻力。一般情况下，尺码环（环规）的阻力对筒布的四周是均等的，而括幅器在括幅调节杆的作用下，对两边的阻力较大，并且是个变量，它与括幅调节杆的张力N成正比，即摩擦阻力矩正比于正压力N，正压力N的反作用力Q等于N。在牵引力T和反作用力F的作用下，两边的编织布弹性伸长，如果每100mm伸长0.5mm，即伸长0.5%，那么从尺码环到上牵引辊约1500mm，总伸长约7.5mm。因此，可能每几米就产生一个褶皱。（3）上牵引辊的处理方法从上面分析可见，处理出褶皱的方法之一是调松括幅调节杆的张力。其实，括幅调节杆没有必要调节得太紧，只要能把编织布折平即可。切勿企图通过括幅调节杆把编织布的幅宽涨大，因为即使在括幅调节杆处涨大，过了括幅调节杆还要弹性回缩到原来的尺寸。处理两边出褶皱方法之二是使括幅杆从尺码环出来就和筒状编织布四周贴紧并有一定的涨力，如图10所示。这样，对于筒布圆周每处都有一个阻力f，使筒布四周受力尽量均衡，使编织布四周产生尽量相等的弹性伸长。我们在现场对一台圆织机进行调松了括幅调节杆，并且把调节杆从尺码环出来就和筒状编织布四周贴紧并有一定的涨力，这样就立即消出了褶皱。2、卷布辊出褶皱的部位和处理（1）卷布辊出褶皱的部位我在某企业现场观看了编织布在卷布辊上出褶皱情况如图11所示。编织布通过第一个卷布辊后，在卷成布卷前，出现了如图“出弧部位”所示的松弛凸包，松弛凸包越来越大，累计到一定量便压出一个褶皱并卷入布卷。图11卷布辊出褶皱部位 图12卷布辊出褶皱调节示意图（2）卷布辊出褶皱的原因分析如图12所示，圆筒布被折叠成扁平状编织布，而扁平状编织布的两边和四周是和括幅调节杆摩擦通过的。如果括幅调节杆的一侧没有和编织布贴紧，在上牵引辊提升力的作用下，两端和另一边由于有摩擦阻力，使得两端和另一面边的编织布在弹性范围内被拉长，而没有和括幅调节杆接触的一面，中间部位没有摩擦阻力或摩擦阻力很小，因而中间的编织布没有被拉长或拉长很小。这样，看起来牵引辊提升的编织布是相等的，但是两端和另一面提升的编织布是拉长较多的编织布，而没有和括幅调节杆接触的一面，中间拉长较少。过了牵引辊后，没有了牵引力，收卷力矩的拉力比牵引力小得多，两端和另一面弹性拉长的编织布收缩较多，而没有和括幅调节杆接触的一面中间编织布收缩较少，这样，两端和另一面成为紧边，没有和括幅调节杆接触的一面中间松弛。松弛量通过卷布辊时形成图示“出弧部位”，当松弛量累计达到一定值后，就被卷布压出死折。由于卷布设备和缠绕方法不同，可能出现褶皱的位置也不同。（3）卷布辊出褶皱的处理方法这主要是扩幅器调节不当所产生的。和编织布上牵引辊出褶皱是同样道理，只是在编织布上的位置不同，编织同布的两不同面上。调松括幅调节杆的张力和使括幅杆从尺码环出来就和筒状编织布四周贴紧并有一定的涨力，详见上文的“上牵引辊的处理方法”。3、布两面出褶皱的原因和处理（1）布两面出褶皱的部位布两面出褶皱的部位可能在上牵辊部位（如图13所示）和卷布辊部位（如图5所示）同时出现，但是出褶皱的大小、频率可能不同。有时在卷布机的上、下过辊上就可见明显的凸包（如图7所示），凸包的大小可能不同。 图13在过辊处出现凸包如果取一段这种布面放平，在松弛状态下，就发现布面两边紧，中间松。有人称“布面出兜”。（2）布两面出褶皱产生的原因出现这种布面两边紧，中间松的现象的原因：一是扩幅器上边胀得比较紧，两边编织布受钢筋摩擦阻力的作用加大，把两边的编织布相对拉长，被拉长的编织布通过上牵引辊后又回缩，两边变成了紧边，就形成了两边紧中间松的布面。二是在扩幅器上边胀得比较紧的同时，四根扩幅杆和布面没有贴紧，把两边的编织布相对拉长，被拉长的编织布通过上牵引辊后又回缩，两边变成了紧边。（3）布两面出褶皱的处理方法六、其它故障分析及扩幅器调整1、布面两边紧中间松产生的原因在本文的“卷布出现褶皱分析及扩幅器调整”已经论述过。简单地讲，就是扩幅器上边胀得比较紧，两边编织布受钢筋摩擦阻力的作用加大，把两边的编织布相对拉长，被拉长的编织布通过上牵引辊后又回缩，两边变成了紧边，就形成了两边紧中间松的布面。处理方法是调松扩幅器上端的胀紧程度。2、布卷向一侧褪套布卷向一侧褪套，是由于布面一边紧，一边松，成弧型的原因，上文中已经阐明其成因。不要把收卷架斜着放置，那是治表不治里。当然，也有收卷张力小的因素。3、筒布在上牵引辊偏移一侧如果筒布始终偏移在上牵引辊一侧，是扩幅器安装时，扩幅杆顶端偏移此侧，没有对中。 处理方法是把扩幅杆调节到中间位置。4、筒布在上牵引上左右摆动产生的原因是扩幅杆底端没有和扩幅杆座圈固定，上端摆动而带动筒布在上牵引上左右摆动。处理方法是把扩幅杆和其座圈固定牢固。5、布面平整不平整布面不平整形成的原因很多，其中有一个原因是扩幅杆没有和编织布涨紧。如果四根扩幅杆和编织布始终接触，把筒布四周胀紧，几把梭子的纬丝略有张力差异，特别是纬丝出套，也能通过扩幅杆的胀紧调节均衡不出套；经丝松紧不均衡，扩幅杆胀得比较紧时，把紧的经丝从环规中略多拉出一点，能够调节经丝均衡。四根扩幅杆始终接触布面，把布面胀紧，布面显得平整。新型轮式扩幅器不具备这种功能。结再次提醒，圆织机扩幅器的正确调节和使用不容忽视，它涉及很多布面质量问题。希望参加会议的塑编企业代表，回到自己的企业，按照本文讲解的原理和调整方法，把你企业的圆织机扩幅杆都检查或调整一遍，您会收到可喜的成果这就是您参加会议的收获。
