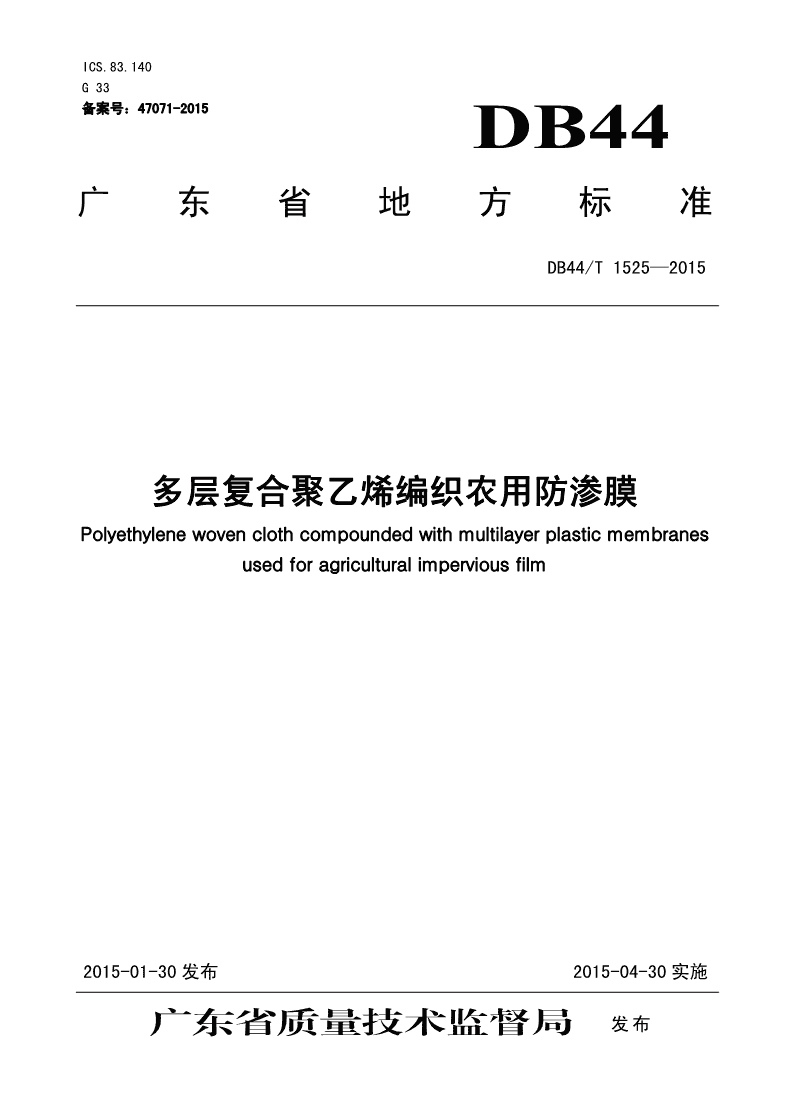

ICS.83.140G33备案号：47071-2015DB44广东省地方标准DB44/T1525—2015多层复合聚乙烯编织农用防渗膜Polyethylenewovenclothcompoundedwithmultilayerplasticmembranesusedforagriculturalimperviousfilm2015-01-30发布2015-04-30实施广东省质量技术监督局发布 DB44/T1525—2015前言本标准按照GB/T1.1-2009给出的规则起草。本标准由佛山佛塑科技集团股份有限公司提出。本标准由广东省塑料与塑料制品标准化技术委员会（GD/TC49）归口。本标准起草单位：佛山佛塑科技集团股份有限公司。本标准主要起草人：赵照、刘活蓬、张素敏、孔德敬、杜秋莲、陈志雄、施亚琤、张朋军、梁小全。本标准为首次发布。Ⅰ DB44/T1525—2015多层复合聚乙烯编织农用防渗膜1范围本标准规定了多层复合聚乙烯编织农用防渗膜的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于以聚乙烯塑料扁丝编织土工布为基布（芯层），在其两面涂覆聚乙烯流延膜层，当流延膜还处于熔体状态时，单侧或双侧再覆合一层已定形的聚乙烯薄膜，制成的多层复合聚乙烯编织农用防渗膜。本标准规定的产品主要适用于各类农用储水设施的防渗漏。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2918塑料试样状态调节和试验的标准环境GB/T3923.1-2013纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法）GB/T8808-1988软质复合塑料材料剥离试验方法GB/T11115聚乙烯（PE）树脂GB/T13762土工合成材料、土工布及土工布有关产品单位面积质量的测定方法GB/T13763-2010土工合成材料梯形法撕破强力的测定GB/T14800-2010工合成材料静态顶破试验（CBR法）GB/T15789土工布及其有关产品无负荷时垂直渗透特性的测定GB/T16422.3-2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T17690土工合成材料塑料扁丝编织土工布GB/T19979.1土工合成材料防渗性能第1部份：耐静水压的测定3产品分类3.1分类产品分为Ⅰ型和Ⅱ型两种，其中Ⅰ型代表单面覆合已定形聚乙烯薄膜，Ⅱ型代表双面覆合已定形聚乙烯薄膜。3.2规格按长度尺寸、宽度尺寸以及产品单位面积质量划分，具体规格可由供需双方商定。3.3产品型号产品型号由产品名称代码、产品宽度、单位面积质量、复合类型组成。1 DB44/T1525—2015FSDF□□/□产品类型2单位面积质量，g/m产品宽度，m多层复合聚乙烯编织农用防渗膜示例：FSDF6300/Ⅰ2FSDF代表多层复合聚乙烯编织农用防渗膜；6代表产品宽度为6m；300代表单位面积质量为300g/m；Ⅰ代表单面复合已定形的聚乙烯薄膜。4要求4.1材料聚乙烯塑料扁丝编织土工布应符合GB/T17690要求。聚乙烯树脂应符合GB/T11115要求。4.2尺寸、单位面积质量偏差尺寸及单位面积质量偏差应符合表1规定。表1尺寸、单位面积质量偏差项目偏差长度不允许负偏差幅宽≤2m±10mm2m＜幅宽≤4m±20cm4m＜幅宽≤12m±150mm宽度12m＜幅宽≤16m±180mm16m＜幅宽≤20m±200mm20m＜幅宽≤24m±250mm24m＜幅宽±2%单位面积质量±8%4.3颜色及外观质量产品一般为银灰色或黑色，应色泽均匀，其它颜色也可由供需双方商定。外观质量应符合表2规定。2 DB44/T1525—2015表2外观质量序号项目要求1破洞、穿孔及复合质量不允许破洞、穿孔，不允许有涂膜开叉、缺膜、气泡、离层、硬块22硬质杂物每200m各不超过5个，每个面积≤50mm3油污每200m各不超过5个，每个面积≤50mm4拼接缝及接缝宽度贴合平直，无空隙和破损，接缝宽度≥30mm5横向接缝数长度30m内允许1个，30m以上允许2个，最小段长≥6m6折皱每处长不超过300mm，每百米总长不超过3m7稀纬每10m允许2处（每100mm少2根丝）4.4物理机械性能应符合表3规定。表3物理机械性能序号项目指标拉伸强度，纵向≥10001N/50mm横向≥1200a2接缝拉伸强度，N/50mm≥900纵向3断裂伸长率，%15～30横向纵向4剥离强度，N/30mm≥2.5或不可剥离横向纵向5撕破强力，N≥160横向6顶破强力，N≥2800耐候性（104h）纵向7≥75拉伸强度保持率，%横向注a：测试接缝试样时如不在接缝处断裂，拉伸强度可作为接缝拉伸强度。4.5防渗性能应符合表4规定。表4防渗性能序号项目指标1耐静水压，MPa≥0.7-122垂直渗透系数，cm/s≤9.9×103 DB44/T1525—20155试验方法5.1尺寸及单位面积质量偏差5.1.1长度用精确度不低于1mm的量具进行测量。5.1.2宽度将多层复合聚乙烯编织农用防渗膜试样摊平放置，用卷尺沿试样的长度方向间距5m以上均匀测量三次，卷尺应与膜边垂直，取算术平均值，精确至1mm。5.1.3单位面积质量按GB/T13762进行测定。5.2颜色及外观质量在自然光线条件下目测，或用精确度不低于1mm的量具进行测量。5.3物理机械性能5.3.1试验条件按GB/T2918的规定进行，试验环境温度为23℃±2℃，试样状态调节时间不少于4h，并在此状态条件下进行试验。试验设备应符合GB/T3923.1有关规定，夹具间距为200mm，拉伸速度为200mm/min±20mm/min。5.3.2拉伸性能取样位置图1拉伸性能、剥离强度和耐候性试验取样位置示意图注：①纵向拉伸性能试样②横向拉伸性能试样③剥离强度试样Ⅰ耐候性试验纵向拉伸强度试样Ⅱ耐候性试验横向拉伸强度试样4 DB44/T1525—20155.3.3拉伸强度和断裂伸长率按图1所示部位顺丝的走向从样品中剪取纵向、横向试样各5块，长300mm，宽50mm。按GB/T3923.1-2013进行测定，取每组试样算术平均值，拉伸强度精确到1N/50mm，断裂伸长率精确到1%。5.3.4接缝拉伸强度按图2所示部位剪取试样，从样品在接缝处剪取长300mm，宽50mm五个试样，按GB/T3923.1-2013进行测试，取每组试样的算术平均值，精确到1N/50mm。接缝100100图2测接缝强度取样位置示意图5.3.5剥离强度按GB/T8808-1988的规定进行，按图1所标部位剪取纵向、横向试样各5块，长200mm，宽30mm。夹具间距为100mm，试验速度为200mm/min±50mm/min，计算每组试样的算术平均值，精确至0.1N/30mm。5.3.6撕破强力按GB/T13763-2010规定的方法进行。5.3.7顶破强力按GB/T14800-2010规定的方法进行。5.3.8耐候性按GB/T16422.3-2014的规定进行。按图1所标部位剪取长600mm，宽50mm的10个试样进行测试，将长为600mm的试样沿纵向一分为二，先测试样的初始拉伸强度，再将剩余的试样放入加速老化试验机，按照黑标温度60℃±3℃下光照4小时，黑标温度50℃±3℃下冷凝4小时为一个循环，共进行13个循环试验，取其中5个试样测量光照后的拉伸强度，取每组试样试验的算术平均值，精确至1N/50mm。计算公式如下：TΔ=Ts1/Ts0×100%式中：TΔ——拉伸强度保持率，以%表示；Ts0——初始拉伸强度，单位为N/50mm；Ts1——光照后拉伸强度，单位为N/50mm。5 DB44/T1525—20155.4防渗性能5.4.1耐静水压按GB/T19979.1的规定进行。5.4.2垂直渗透系数按GB/T15789的规定进行。6检验规则6.1组批以同一品种、同一规格200件为一批，不足200件按一批计。6.2抽样物理机械性能从每批产品中任取一卷。尺寸、单位面积质量偏差、颜色及外观试样按GB/T2828.1-2012的规定抽取。一般检查水平为I，AQL为6.5，按一次正常抽样方案进行。表4尺寸、单位面积质量偏差、颜色及外观质量的抽样和判定单位为件批量样本大小合格判定数Ac不合格判定数Re501～120032561201～320050783201～1000080101110001～35000125141535001～15000020021226.3出厂检验出厂检验项目为尺寸、单位面积质量偏差、颜色及外观质量、表3中除耐候性外的所有项目。6.4型式检验6.4.1有下列情况之一者，应进行型式检验。a)新产品试制定性鉴定；b)正式生产后，如结构、材料、工艺有较大改变时，可能影响产品性能时；c)正常生产每年进行一次检验；d)产品停产半年后，恢复生产时；e)出厂检验结果与上次型式检验结果有较大差异时；f)国家质量监督机构提出型式检验的要求时。6.4.2检验项目6 DB44/T1525—2015本标准4.2～4.5规定的全部项目。6.5判定规则6.5.1不合格项的判定尺寸、单位面积质量偏差、颜色及外观质量若有一项不合格，则该件为不合格品。物理机械性能检验结果中如有不合格项，应在原批中重新加倍取样，对不合格项进行复检，复检结果如仍有不合格，则该项为不合格。6.5.2合格批的判定外观、尺寸偏差项按表4判定。外观、尺寸偏差、物理机械性能测试结果全部合格，则判该批合格。7标志产品标志应符合GB/T191的要求，且应包含以下信息：a)产品名称、规格、型号；b)商标；c)生产日期(或批号)；d)生产厂名、厂址；e)执行标准号；f)检验员；g)合格证。8包装、运输和贮存8.1包装产品采用编织袋套装或由供需双方商定包装形式。包装应牢固、整齐，适用于运输。8.2运输产品在运输过程中，应防止日晒雨淋及磨损、刺穿。8.3贮存应在阴凉、洁净的室内贮存，不应靠近火源、热源。7 DB44/T1520—2015DB44/T1525—2015广东省地方标准多层复合聚乙烯编织农用防渗膜DB44/T1525—2015*广东省标准化研究院组织印刷广州市海珠区南田路563号1104室邮政编码：510220网址：www.bz360.org电话：020-84250337南方医科大学广州广卫印刷厂
