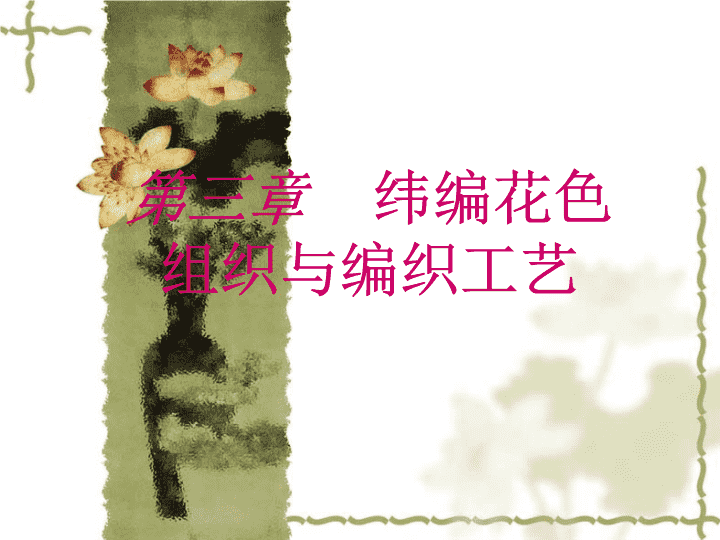

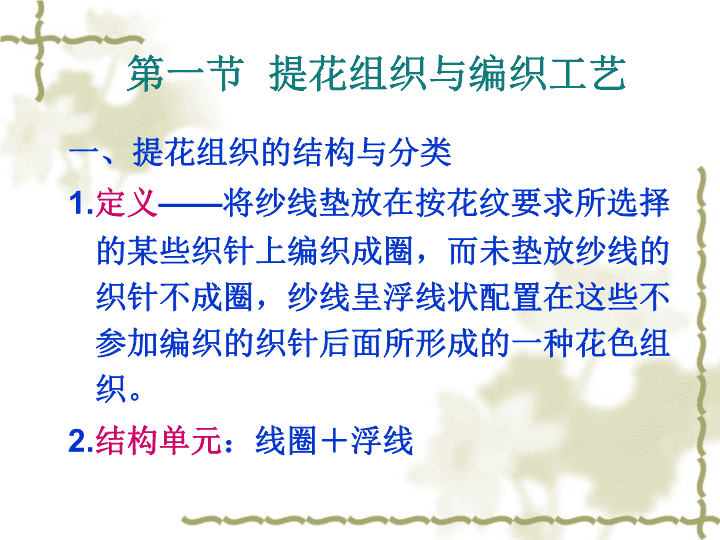

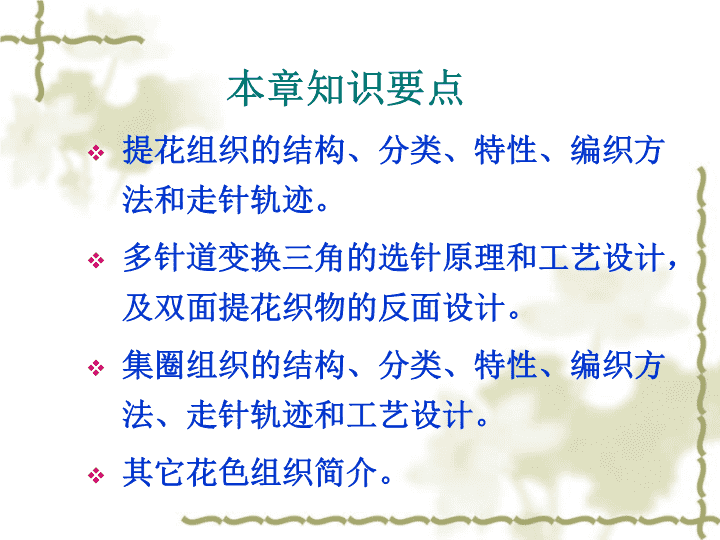

第三章纬编花色组织与编织工艺 本章知识要点提花组织的结构、分类、特性、编织方法和走针轨迹。多针道变换三角的选针原理和工艺设计，及双面提花织物的反面设计。集圈组织的结构、分类、特性、编织方法、走针轨迹和工艺设计。其它花色组织简介。 第一节提花组织与编织工艺一、提花组织的结构与分类1.定义——将纱线垫放在按花纹要求所选择的某些织针上编织成圈，而未垫放纱线的织针不成圈，纱线呈浮线状配置在这些不参加编织的织针后面所形成的一种花色组织。2.结构单元：线圈＋浮线 单面提花组织双面提花组织均匀提花组织不均匀提花组织单色提花组织多色提花组织完全提花组织不完全提花组织3.分类：针床数结构色纱数反面编织 （一）单面提花组织均匀（规则）提花：在一个完全组织中，每个纵行的线圈数相等。不均匀（不规则）提花：在一个完全组织中，每个纵行的线圈数不相等。 1.单面均匀提花组织特点：1）n色提花织物的每一横列最多有n根纱组成。2）织物线圈大小基本相同、结构均匀、外观平整。3）每个线圈后面的浮线数等于色纱数减一。4）每枚织针的编织次数相同。5）浮线不宜太长，否则容易引起勾丝。一般不超过5个圈距。 应用：依靠色纱组合来形成花纹图案，设计时花纹图案采用意匠图来表示。 2.单面不均匀提花组织一般可分单色或多色不均匀提花组织。单面单色不均匀提花组织 单面多色不均匀提花组织 单面不均匀提花组织特点：1）在确定的循环周期内，每枚织针参加编织的次数不完全一样。2）线圈大小不相同，结构不均匀，外观有凹凸效应。线圈指数——编织过程中某一线圈连续不脱圈的次数。线圈指数愈大，一般线圈越大。 目的：将提花线圈与平针线圈纵行适当排列而使浮线减短。缺点：对花纹外观有影响。单面不均匀提花组织的应用应用范围：袜品 有虚线提花与无虚线提花有虚线提花：织物反面有浮线配置的单面提花组织。无虚线提花：织物反面无浮线配置的单面提花组织。 （二）双面提花组织完全提花组织、不完全提花组织均匀提花组织、不均匀提花组织 1.完全提花组织——指每一路在编织反面线圈时，所有反面织针（在圆机中即上针盘织针）都参加编织的一种双面提花组织。 完全提花组织特点：1）反面形成横条纹效应2）反面线圈的纵密>正面线圈纵密；色纱数应在2－3色为宜。 2.不完全提花组织——指在编织反面线圈时，每一个横列由两种色纱编织而成的一种双面提花组织。特点：1）反面可形成纵条纹、小芝麻点、大芝麻点，等效应。2）纵条花纹容易“露底”，很少采用。3）正反面线圈纵密的差异比完全提花组织小，并随色纱数的不同而异。 反面呈纵条纹正面花纹意匠图反面花纹意匠图不完全提花组织 反面呈芝麻点不完全提花组织 三色不完全均匀提花组织三色提花——三个成圈系统完成一个正面线圈横列。 二、提花组织的特性与用途1、特性：1）织物延伸性小，弹性小，强力低，脱散性小。2）织物厚度增加，平方米克重大。3）生产效率低。2、用途1）服装用布2）装饰用和其他产业用 生产设备：具有选针功能的针织机提花圆机的分类：机械式、电子式机械式选针特点：价格便宜；但操作复杂，费时、费力；花型范围小。电子式选针特点：花型大小不受限制；变化快；但价格较贵。三、提花组织的编织工艺 机械式选针方式分类：直接式：通过选针机件（三角、钢米）直接作用于针踵来进行选针。如：分针三角、多针道变换三角、提花轮选针。间接式：在发出信息的选针元件与执行选针信息的工作机件之间有传递信息的机件。如：拨片式、推片式、滚筒式等。 1、编织方法（一）基本编织方法及走针轨迹成圈：织针达到退圈高度退圈，正常吃纱编织。不编织：织针不上升退圈，不吃纱编织。 2、编织提花织物的走针轨迹成圈不编织虚线1：被选上成圈的织针针踵轨迹。虚线2：未选上成圈的织针针踵轨迹。 （二）多针道变换三角选针原理与工艺设计1.选针原理通过不同高度针踵的织针（又称不同踵位织针）和相对应三角的变换来实现选针的目的。单面四针道针织机双面四针道针织机 机件配置三角：ZA成圈三角，ZB集圈三角，ZC浮线三角（不编织）——三功位选针织针：踵位0＃——选针踵踵位5＃——压针踵踵位1－4＃——选针踵 三角：编织纬平针组织：1－4＃不工作，0＃与最高位三角工作。编织提花组织：0＃不工作，1－4＃根据花纹要求换成成圈、集圈、浮线三角。最高位三角工作。 2.形成花纹的能力1）花纹的宽度同一踵位的织针编织的纵行完全相同，不同花纹的纵行数B0取决于踵位数。B0=n二针道B0＝2三针道B0＝3四针道B0＝4 若踵位排列为：步步高“/”排列或步步低“”排列；则最大花宽Bmax＝B0＝n若踵位对称排列“”或“”则最大花宽Bmax＝2B0＝2n将n档针踵织针以各种顺序交替排列，不成循环，则最大花宽Bmax＝N(N为针筒总针数） 2）花纹的高度对于某一路三角，每一档均有成圈、集圈和浮线三种变换，若有n档三角，则有3n种排列可能H0＝3n－1若为四跑道H0＝3n－1＝34－1＝80假如花纹横列重复出现，且不成循环，则完全组织花高可扩大，但Hmax≤M（M－成圈系统数）各档三角均为浮线三角 一般B----为总针数的约数H----为成圈系统数的约数B与H的比例要适当，使花型美观 3.设计案例例1：根据所给单面提花组织花纹意匠图，绘出织针排列图和三角排列图。双色均匀提花组织，两路编织一个横列。ⅠⅡⅢⅣ 例2：根据所给单面提花组织花纹意匠图，绘出织针排列图和三角排列图 （三）双面提花圆机的上针成圈系统与上机工艺1、上针成圈系统织针——分高、低踵两种针。三角——分二条针道，活络可以调节。配置——上下针呈罗纹配针。 2、上机工艺织物正面：由选针机构控制下针编织花纹。织物反面：由上三角控制上针编织芝麻点或其他花型。上下针的成圈配合一般采用同步成圈方式。 例1两色双面提花织物，反面小芝麻点 例2三色双面提花织物，反面小芝麻点 第二节集圈组织与编织工艺一、集圈组织的结构与分类1、集圈组织——在针织物的某些线圈上，除套有一个封闭的旧线圈外，还有一个或几个悬弧的花色组织。2、结构单元——线圈＋悬弧 单面集圈组织双面集圈组织。单列集圈组织。双列集圈组织。多列集圈组织。单针集圈双针集圈三针集圈。按针床数按集圈次数按集圈针数3、分类：单面集圈组织双面集圈组织。单列集圈组织。双列集圈组织。多列集圈组织。单针集圈双针集圈三针集圈。按针床数按集圈次数按集圈针数 命名：针列集圈a：单针三列集圈b：双针双列集圈c：三针单列集圈 （一）单面集圈组织1、定义：单面集圈组织是在平针组织的基础上进行集圈编织而形成的一种组织。2、特点：①利用集圈单元在平针中的排列形成花色效应。利用多列集圈形成凹凸、网眼效应。利用集圈线圈与平针线圈对光线的反射不同形成阴影和闪色效应。④利用色纱与集圈单元组合形成色彩效应。利用集圈悬弧减少单面提花组织中浮线的长度。 斜纹效应：根据集圈单元在平针线圈中有规律排列，形成斜纹效应。采用单针双列集圈，斜纹明显。 凹凸、网孔效应：利用单针多列集圈形成凹凸、网孔效应。网孔 色彩花纹效应：集圈组织中，集圈悬弧只在反面显示，正面显示拉长的集圈线圈的颜色。 利用集圈缩短浮线 （二）双面集圈组织1.定义：双面集圈组织是在罗纹组织和双罗纹组织的基础上进行集圈编织而形成的。2.双面集圈组织的作用形成花色效应双层织物中集圈起连接作用。 半畦编组织两路一循环。织物两面外观不同，其中一面为拉长线圈，另一面为胖而圆的线圈。织物较基础组织短、宽、厚实。 畦编组织两路一循环。织物两面外观相同，全部为拉长线圈。纵行挺凸，条纹清晰。织物较基础组织短、宽、厚实。 集圈的连接作用 二、集圈组织的特性与用途1、利用集圈形成多种花色效应（色彩效应、网眼、凹凸、闪色效应等）。2、脱散性、横向延伸性、耐磨性、断裂强力比基础组织小，且容易抽丝。3、织物厚度、宽度比基础组织大，长度比基础组织小。用途：毛衫、T恤、吸湿快干功能性服装 三、集圈组织的编织工艺1、编织方法：成圈：织针达到退圈高度，正常吃纱编织，形成正常线圈。集圈：织针上升到集圈高度，不退圈，吃纱编织，形成悬弧。 2、走针轨迹虚线1：成圈织针的运动轨迹。虚线2：集圈织针的运动轨迹。 3.集圈组织编织工艺实例
