13第二编 纬编 横机产品与编织1.ppt 27页

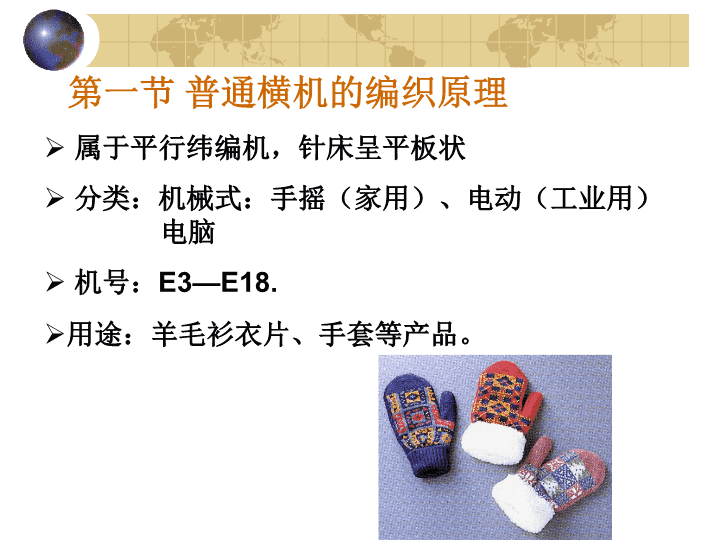

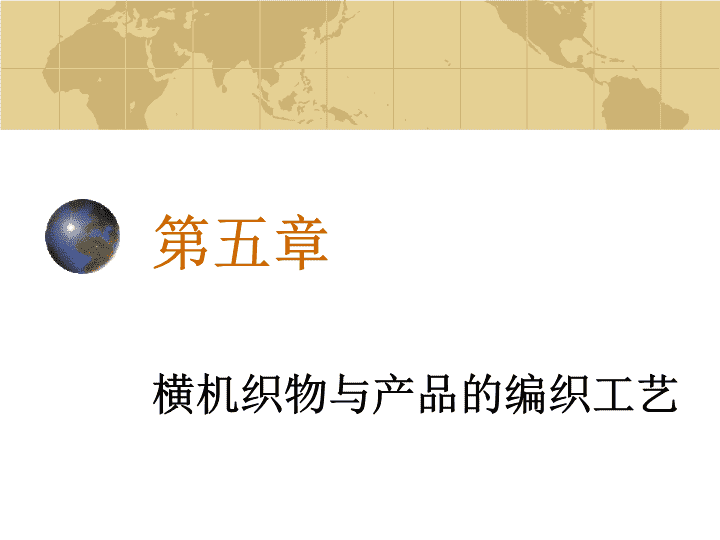

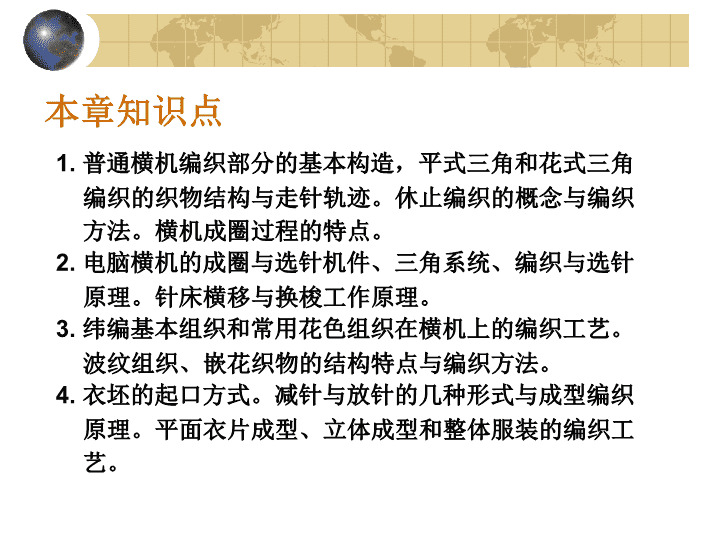

第五章横机织物与产品的编织工艺 本章知识点1.普通横机编织部分的基本构造，平式三角和花式三角编织的织物结构与走针轨迹。休止编织的概念与编织方法。横机成圈过程的特点。2.电脑横机的成圈与选针机件、三角系统、编织与选针原理。针床横移与换梭工作原理。3.纬编基本组织和常用花色组织在横机上的编织工艺。波纹组织、嵌花织物的结构特点与编织方法。4.衣坯的起口方式。减针与放针的几种形式与成型编织原理。平面衣片成型、立体成型和整体服装的编织工艺。 第一节普通横机的编织原理属于平行纬编机，针床呈平板状分类：机械式：手摇（家用）、电动（工业用）电脑机号：E3—E18.用途：羊毛衫衣片、手套等产品。 普通横机与圆纬机比较：优点：（1）结构变化多；（2）翻盖品种方便；（3）可编织半成形、全成形产品，节约原料。缺点：（1）成圈系统数少；（2）生产效率低（路数少）。 一、编织机构工作原理由针床、织针和三角座和三角、给纱机构、导纱变换器；针床横移牵拉机构组成。 （一）织针和针床1、舌针——短踵针、长踵针和长踵长舌针三种。2、针床（针板）——针槽、压针条、栅状梳栉，前后针床配置角度为90°～104°. 2.针床针槽、栅状齿（沉降弧在上搁持）、压针条（防止织针外窜） （二）三角座及其三角1、三角座：压针三角调节装置1、2、3和4；起针三角开关6和7，起针三角半动程开关8，拉手9，手柄10和毛刷架11。 2、三角：平式三角花式三角平式三角:由起针三角1和2、挺针三角3、压针三角4和5、导向三角6组成。 花式三角及其工作原理花式三角（嵌入式）的工作原理：采用针踵长度不同的舌针，在机头的每个行程中，按花色要求使三角沿垂直于其平面的方向进入、半退出或完全退出工作位置，以达到成圈、集圈和不编织选针的目的。 A位置——三角完全进入工作，长短踵针均参加编织。B位置——三角退出一半工作位置，底平面高于短踵上平面，只有长踵针参加编织。C位置——三角完全退出工作位置，长短踵针都不参加编织。 二级花式横机的三角(1)三角:增加横档三角,横档三角的高度为集圈高度(2)织针:长踵针、短踵针 二级花式横机的三角的几种走针轨迹（1）起针三角1退出一半，挺针三角4进入工作短踵针——不编织，长踵针——成圈 （2）起针三角1退出一半，挺针三角完全退出工作短踵针——不编织，长踵针——集圈 （3）起针三角完全进入工作。挺针三角退出一半短踵针——集圈，长踵针——成圈 特点：除能编织平式三角所能编织的各种组织外，还可以通过起针三角和挺针三角工作状态(即进出位置)的选择和织针的排列，形成相应的花式效应。 （2）织针：长踵针、短踵针、长踵长舌针三级花式横机的三角结构与作用：（1）三角：在二级花式横机三角的基础上，将挺针三角分成三块，分别为上挺针三角1（活动的）、下挺针三角2（活动的）和横档三角3（固定的）。 三级花式横机的三角的几种走针轨迹（1）当上挺针三角退出工作时，长踵——成圈、短踵针——成圈；长踵长舌针——集圈。 （2）当下挺针三角退一半，上挺针三角全部进入工作时，长踵针——成圈、长踵长舌针——成圈，短踵针——集圈。特点：花式三角系统的走针轨迹变化较广。 局部编织或休止编织：（1）定义：是通过使持有线圈的某些织针暂时停止工作，待需要时再使其重新进入工作的一种编织方法。（2）三角结构：起针和挺针三角与平式横机三角相同。导向三角分成左右两块1、2，增加休止针复位三角3。压针三角的上部也比普通三角要少一块，以便使休止的针在压针三角的上面通过。 （3）编织原理：编织时，用手将需要休止的针推到压针三角的上方，复位三角3退出工作。当要使休止的针进入工作时（图5-9⑶），复位三角进入工作，机头运行方向前部的导向三角退出工作。（4）特点：可以进行局部编织和持圈收放针的编织；形成立体结构等特殊结构和花式效应。 二、给纱与针床横移1、给纱的特点:机头换向时吸收多余的纱线，使张力恒定；机头换向时可以变换导纱器，以采用不同原料和花色的纱线进行编织。2、针床横移：控制后针床相对于前针床移动半个针距和整个针距或若干个针距。可以用于编织波纹组织或2+2罗纹等织物的起头。 三、成圈工艺与分析(一)成圈过程与圆纬机相似，分为退圈、垫纱、闭口、套圈、弯纱、脱圈、成圈和牵拉。1、特点：（1）前后针床织针同时开始退圈，并同时到达退圈最高点。（2）两针床的织针直接从导纱器得到纱线。（3）压针时，前后针床织针同时到达弯纱最低点。它属于无分纱同步成圈方式。 (二)走针轨迹对产品质量的影响：1、a点起针：α-α’前针床针头运动轨迹；β-β’后针床针头运动轨迹；x-x’轴中心线。∵三角对称，∴α、β轨迹线的交叉点是在中心线x-x’上。如果交叉点偏向任何一方的床口线，说明前后三角座各对应的工艺点不对称，有滞后或超前现象，反映到生产中，就会产生疵点。2、b点是集圈点，旧线圈停留在针舌上。3、c点是挺针最高点。 4、d点与c点高度相同，c-d为一停顿平面，目的是为了减小织针换向时针踵与导向三角的冲击。5、e点是喂纱点。6、f-g是闭口阶段，织针带纱、闭口。7、g-h为套圈阶段。8、i点是弯纱最低点，它决定线圈长度的大小（织物密度）。9、j点是舌针仍处于成圈三角底部的成圈位置上，略有轻微回退。10、k点以后，织针脱离压针三角底边的控制。
