3_纬编花色组织与圆机编织工艺_衬垫_衬纬_毛圈2 36页

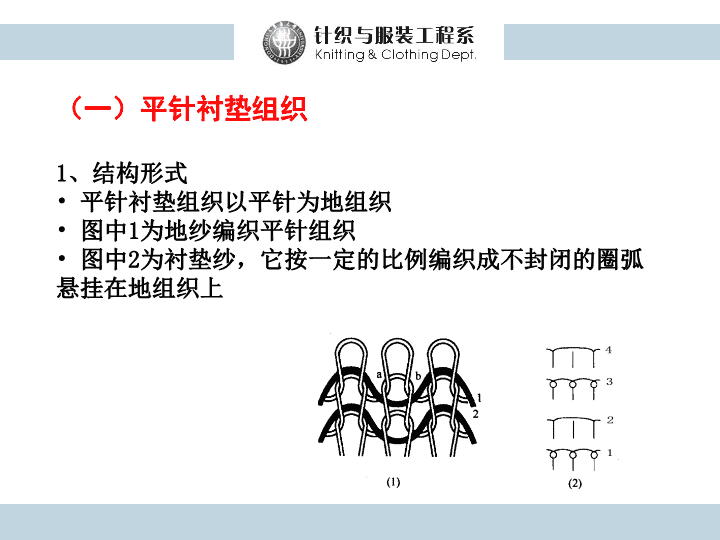

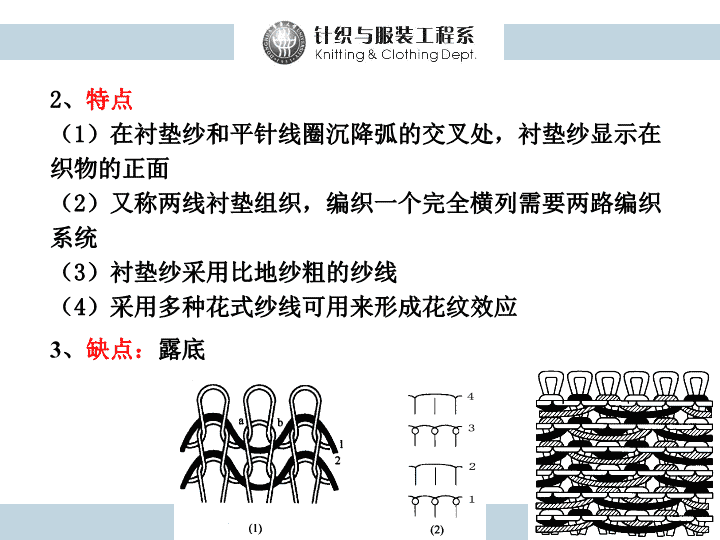

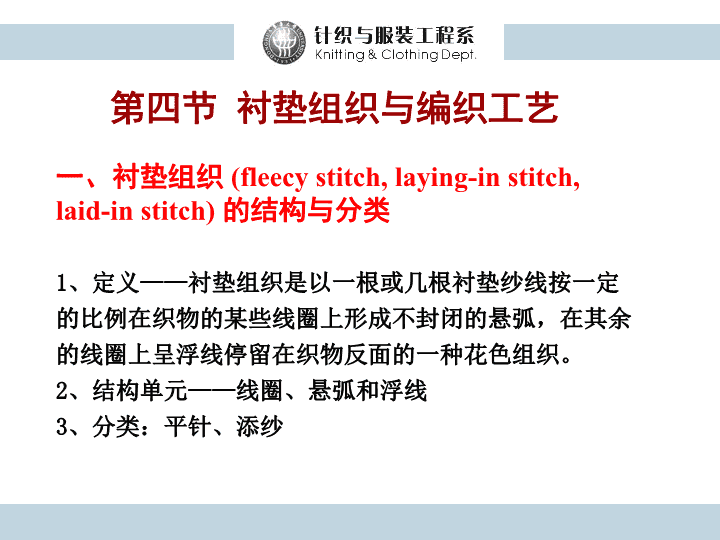

第四节衬垫组织与编织工艺一、衬垫组织(fleecystitch,laying-institch,laid-institch)的结构与分类1、定义——衬垫组织是以一根或几根衬垫纱线按一定的比例在织物的某些线圈上形成不封闭的悬弧，在其余的线圈上呈浮线停留在织物反面的一种花色组织。2、结构单元——线圈、悬弧和浮线3、分类：平针、添纱 （一）平针衬垫组织1、结构形式平针衬垫组织以平针为地组织图中1为地纱编织平针组织图中2为衬垫纱，它按一定的比例编织成不封闭的圈弧悬挂在地组织上 2、特点（1）在衬垫纱和平针线圈沉降弧的交叉处，衬垫纱显示在织物的正面（2）又称两线衬垫组织，编织一个完全横列需要两路编织系统（3）衬垫纱采用比地纱粗的纱线（4）采用多种花式纱线可用来形成花纹效应3、缺点：露底 1、形成方式1）面纱和地纱编织平针组织2）衬垫纱夹在面纱和地纱之间（二）添纱衬垫组织2、特点1）不显示在织物的正面2）从而改善了织物的外观 （三）衬垫纱的垫纱比1、定义——垫纱比是指衬垫纱在地组织上形成的不封闭圈弧与浮线之比2、方式——常用的有1：1、1：2和1：3等3、类型(1）凹凸效应(2)斜纹外观(3)条纹外观(4)方块外观 二、衬垫组织的特性与用途㈠用途1、衬垫纱可用于拉绒起毛形成绒类织物2、通过衬垫纱还能形成花纹效应3、适宜用于内衣及运动衣、T恤衫等㈡特性1、织物表面平整，保暖性好2、横向延伸性小，织物尺寸稳定 三、衬垫组织的编织工艺添纱衬垫组织可在钩针和舌针的针织机上编织1、机件单面四针道舌针圆纬机双片颚的沉降片三个成圈系统编织一个横列 2、成圈过程（1）衬垫纱垫入针前与针后（2）垫入面纱（3）垫入地纱并成圈 由于衬垫纱脱落在面纱上，即衬垫纱被面纱锁住，因此面纱的线圈长度要大于地纱，这样可以减少衬垫纱在织物正面的露出。一般面纱的线圈长度是地纱的1.1-1.2倍。平针衬垫组织的编织工艺除了少了第二步垫入面纱外，其余过程与添纱衬垫组织相似。 第五节衬纬组织与编织工艺一、衬纬（weftinlaystitch)组织的结构衬纬组织——在纬编基本、变化或花色组织的基础上，沿纬向衬入一根不成圈的辅助纱线而成的。结构——一般为双面结构 二、衬纬组织的特性与用途（一）特性1、衬纬组织的特性取决地组织及纬纱的性质2、织物结构紧密，尺寸稳定，延伸性小，保暖性好3、当纬纱采用弹性纱线，裁剪时容易回缩4、当采用非弹性纬纱时，衬入的纬纱被线圈锁住，可形成结构紧密厚实、尺寸稳定延伸度小的织物（二）用途一般用于袜口、领口、袖口等产品中 三、衬纬组织的编织工艺关键是将纬纱仅喂入到上、下织针的背面，使其不参加编织，纬纱被夹在圈柱中如图中（1）：1、2是上、下织针运动轨迹；地纱3穿在导纱器4的导纱孔内，喂入到织针上进行编织；纬纱5穿在专用的衬纬导纱器6内，喂入到上、下织针的针背一面如图中（2）：亦可选用上一系统的导纱器作为衬纬导纱器 第六节毛圈组织与编织工艺一、毛圈组织（plushstitch)的结构与分类1、定义——毛圈组织是由平针线圈和带有拉长沉降弧的毛圈线圈组合而成的一种花色组织2、结构单元——毛圈线圈＋拉长沉降弧的毛圈线圈3、分类普通毛圈和花式毛圈单面毛圈和双面毛圈 （一）普通毛圈组织普通毛圈（unpatternedplush)组织——指每一只毛圈线圈的沉降弧都被拉长形成毛圈满地毛圈(all-overplush)组织——通常把在每一成圈系统每根针都将地纱和毛圈纱编织成圈而且使毛圈线圈形成拉长的沉降弧的结构。它能得到最密的毛圈，毛圈通过剪毛以后形成天鹅绒(velour)织物非满地毛圈并不是每一个毛圈线圈都有拉长的沉降弧 正包毛圈——毛圈组织中，地纱线圈显露在织物正面并将毛圈纱的线圈覆盖防止穿着和使用过程中毛圈纱被从正面抽出，适合于天鹅绒织物反包毛圈——毛圈纱的线圈显露在织物正面，将地纱线圈覆盖住，而织物反面仍是拉长沉降弧的毛圈正反两面的毛圈纱进行起绒处理，形成双面绒织物 双面毛圈组织(two-facedplush)——该组织由三根纱线编织而成纱线1编织地组织纱线2形成正面毛圈纱线3形成反面毛圈 （二）花式毛圈组织花式毛圈（fancyplush）组织——是指通过毛圈形成花纹图案和效应的毛圈组织提花毛圈组织(jacquardplush)高度不同的毛圈组织 提花毛圈组织——通过选针或选沉降片装置，使毛圈纱根据花纹要求在某些线圈上形成拉长沉降弧毛圈满地提花毛圈（每个线圈上都有毛圈）非满地提花毛圈（部分线圈上有毛圈）满地提花毛圈通过选针来编织，通常具有多色，并经过剪毛形成提花天鹅绒非满地提花毛圈通过选沉降片来编织，一般为单色（也可多色），可以在织物表面形成凹凸（浮雕）花纹 二、毛圈组织的特性与用途（一）特性1、毛圈组织具有良好的保暖性与吸湿性2、产品厚实，柔软（二）毛圈织物的用途1、毛巾2、睡衣、浴衣以及休闲服等3、毛巾毯、窗帘、汽车座椅套等装饰和产业用品等 三、毛圈组织的编织工艺(一)毛圈的形成原理毛圈线圈由地纱和毛圈纱构成，需要两个导纱孔导纱器地纱1：垫入位置较低毛圈纱2：垫入位置较高在沉降片片颚上弯纱的地纱1形成平针线圈，在沉降片片鼻上弯纱的毛圈纱2的沉降弧被拉长形成毛圈h为沉降片片鼻的高度若要改变毛圈的高度，则需要更换不同片鼻高度的沉降片 毛圈织物质量的好坏取决于毛圈能否紧固在地组织中，以及毛圈高度是否均匀一致在某些毛圈机上，则采用了双沉降片技术，以便更好地控制毛圈的编织 （二）普通毛圈的编织1、双沉降片：脱圈沉降片1和握持毛圈沉降片22、二片沉降片相邻排列在同一槽中 3、正包毛圈编织过程（1）织针上升退圈针1上升退圈两片沉降片相对运动；握持毛圈沉降片4向针筒中心挺进，其片鼻伸入前几个毛圈2中去，抽紧，使毛圈高度均匀；脱圈沉降片3略向外退，放松地纱线圈。 （2）垫入地纱和毛圈纱地纱5垫入位置较低；毛圈纱7垫入位置较高；握持毛圈沉降片4和脱圈沉降片3都向外退出。 （3）弯纱成圈两片沉降片都朝针筒中心运动直到弯纱结束通过调节脱圈沉降片3向中心的位置，使地纱与毛圈纱之间的距离变大(HL)或变小(HK)，利用这种方法可改变毛圈的高度 4、反包毛圈的编织通常采用特殊设计的沉降片和织针来实现毛圈纱1和地纱2垫入针钩沉降片向针筒中心挺进，利用片鼻上的一个台阶3将毛圈纱推向针背脱圈后，毛圈纱线圈显露在织物正面，将地纱线圈覆盖住，而织物反面仍是拉长沉降弧的毛圈 5、双面毛圈的编织两片沉降片：1是正面毛圈用沉降片，2是反面毛圈用沉降片以平针为地组织的双面毛圈的编织过程 以平针为地组织的双面毛圈的编织过程（1）垫入地纱（2）垫入正反面毛圈纱及正面纱弯纱（3）反面毛圈纱弯纱（4）形成新线圈（5）抽紧正面毛圈（6）抽紧反面毛圈 （三）花式毛圈的编织1、编织方法（1）通过选针的方法，编织提花毛圈组织（2）通过选择沉降片的方法，编织提花毛圈组织2、满地提花毛圈编织（1）采用双沉降片和预弯纱技术进行编织（2）双沉降片（1—毛圈沉降片，2—握持沉降片） 织针与双沉降片的运动轨迹 提花毛圈的编织过程（1）起始位置（2）垫入地纱（3）地纱预弯纱 （4）被选中的针垫入第一色毛圈纱（5）第一色毛圈纱预弯纱（6）第一次未被选中的织针垫入第二色毛圈纱 （7）第二色毛圈纱预弯纱（8）旧线圈脱在预弯纱的地纱和毛圈上形成新线圈 凹凸提花毛圈的编织选择沉降片装置，它对每一片沉降片进行选择凹凸提花毛圈的编织原理根据花纹要求被选中的沉降片沿径向朝针筒中心，使地纱1和毛圈纱2分别搁在沉降片的片颚和片鼻上弯纱没被选中的沉降片不被推进，毛圈纱2与地纱1一样搁在沉降片片颚上弯纱，不形成毛圈
