编织芯模专用钻床 10页

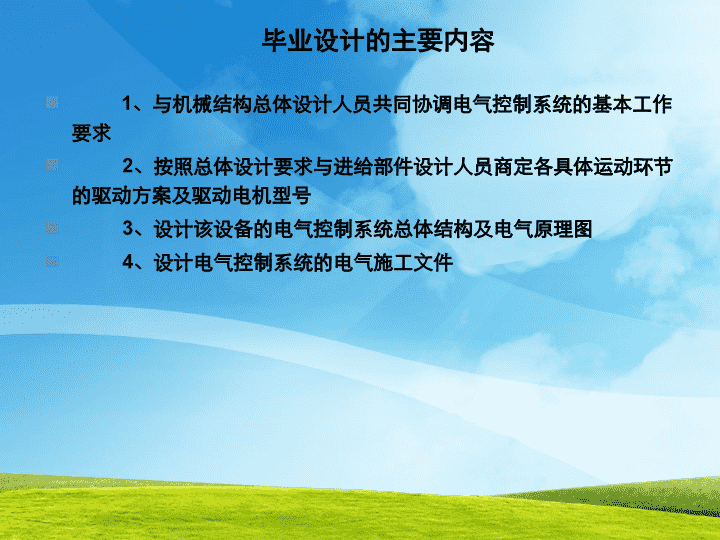

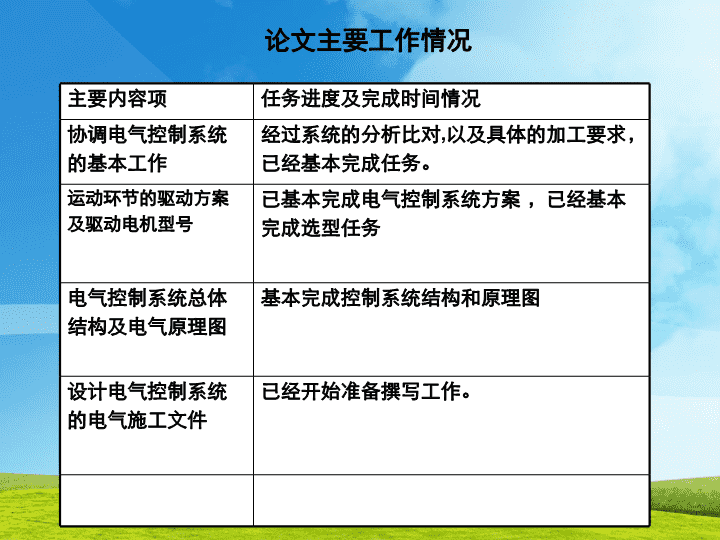

08B06070132编织芯模专用钻床电气控制系统设计陈欢指导老师：李恩光机械设计制造及其自动化 毕业设计的主要内容1、与机械结构总体设计人员共同协调电气控制系统的基本工作要求2、按照总体设计要求与进给部件设计人员商定各具体运动环节的驱动方案及驱动电机型号3、设计该设备的电气控制系统总体结构及电气原理图4、设计电气控制系统的电气施工文件 论文主要工作情况主要内容项任务进度及完成时间情况协调电气控制系统的基本工作经过系统的分析比对,以及具体的加工要求，已经基本完成任务。运动环节的驱动方案及驱动电机型号已基本完成电气控制系统方案，已经基本完成选型任务电气控制系统总体结构及电气原理图基本完成控制系统结构和原理图设计电气控制系统的电气施工文件已经开始准备撰写工作。 电机的选择及型号的初步选定这次的主轴电机将采用JW系列三相异步电动机 电机的选择（续）根据X轴，Y轴，Z轴的运动主要特性和这次加工的工艺来看应该选择步进电动机。电动机连续不停且没反馈的一个过程。再者从经济的角度说步进电机价格较低。所以选择步进电动机较为适合。 数字显示译码器的选择数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。初步选定为74LS48输入A3、A2、A1和A0接收四位二进制码，输出a～g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端，以增强器件的功能，扩大器件应用。 电气控制图MCU单片机CPLDY轴驱动器Z轴驱动器X轴驱动器Y轴步进电机X轴步进电机Z轴直流电动机限位开关反馈信号键盘RS232PC机 CPLDCPLD的作用是负责整个系统的逻辑，是将从单片机传输来的数据进过逻辑处理后控制步进电机驱动器动作，使工作台能按要求运动 电气控制系统的说明本系统硬件设计如下：上位机(PC)通过串口RS232将要加工的孔加工文件传送到以单片机为核心的下位机中，下位机系统将数据存放在内部存储器或外扩的FlashROM中；通过键盘完成拼版，系统回零，平台就位，钻头到位，原点定位，首孔定位，转速升，转速降，孔位进，孔位退，钻头升，钻头降，主轴启动等控制；51内核处理器具有低功耗、低成本、低开发难度等一系列优点，它具有丰富片内外围和极高的工作主频，为设计提供了很好的硬件平台。另外，随着嵌入式实时操作系统的广泛应用，加上嵌入式实时系统本身执行程序的确定性、专用性和高可靠性等优点，为微控制系统的开发提供了良好的任务管理平台和底层驱动平台. Page10谢谢！请老师指导批评
