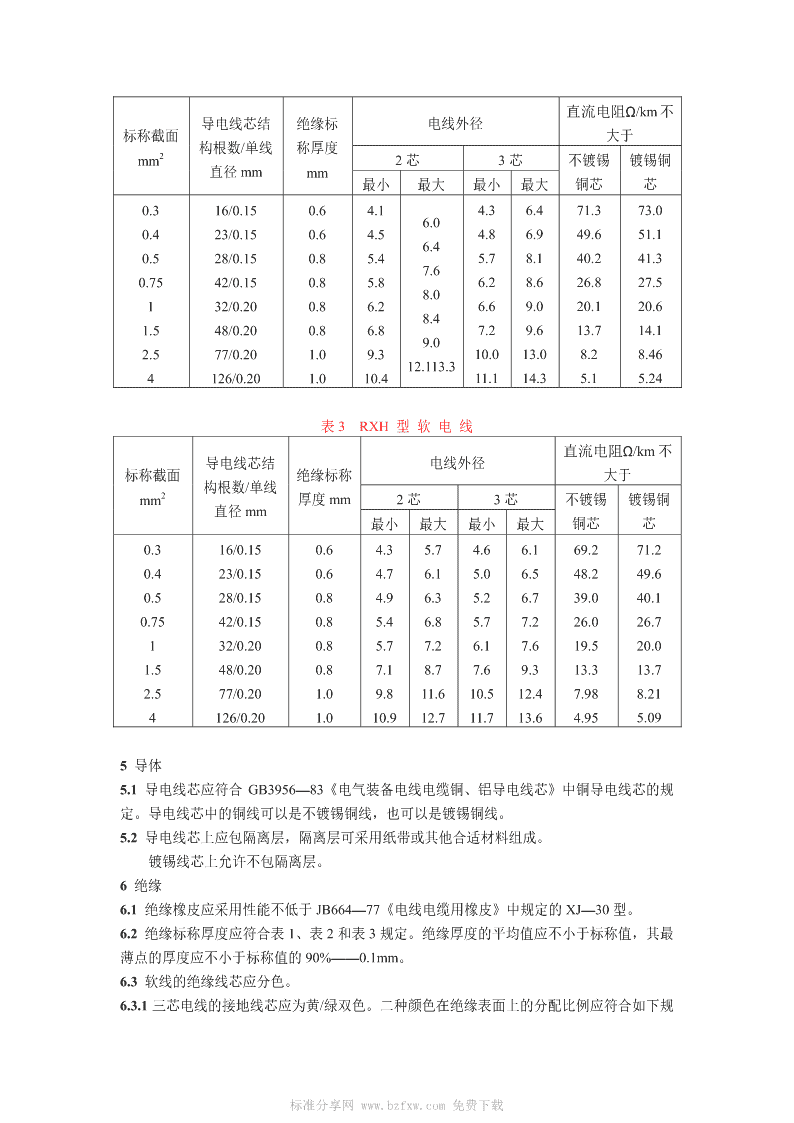

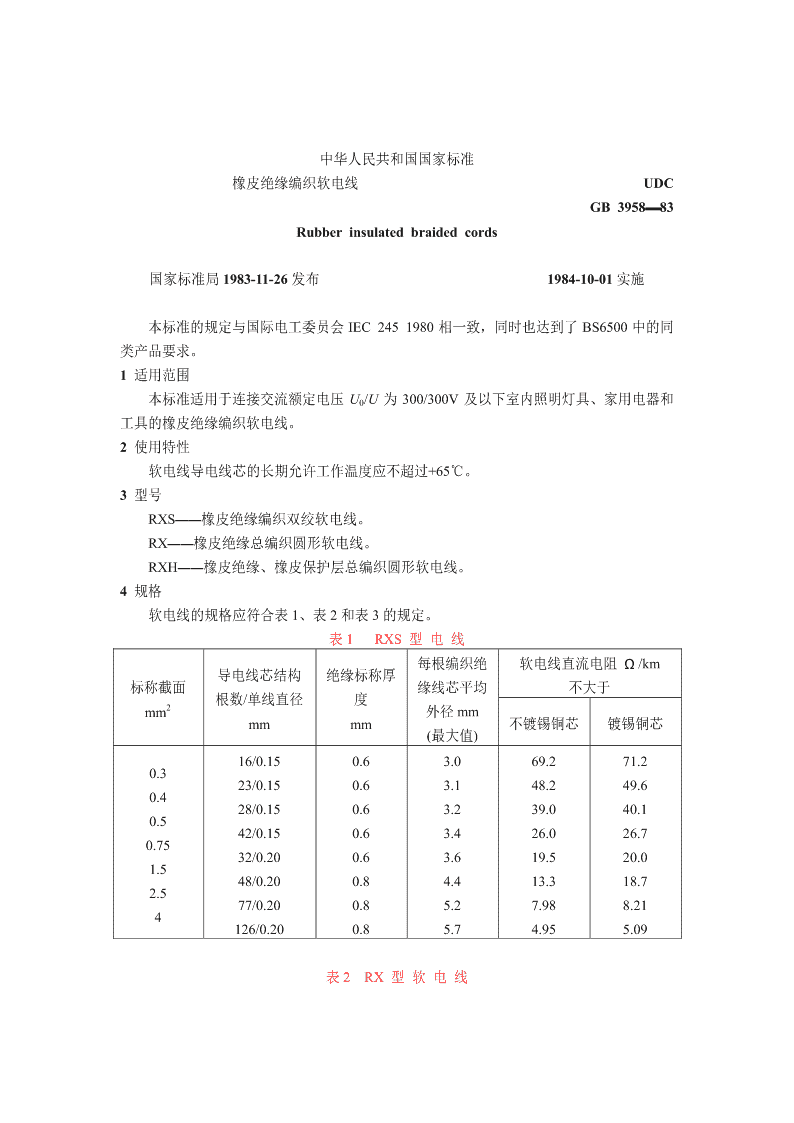

中华人民共和国国家标准橡皮绝缘编织软电线UDCGB3958—83Rubberinsulatedbraidedcords国家标准局1983-11-26发布1984-10-01实施本标准的规定与国际电工委员会IEC2451980相一致，同时也达到了BS6500中的同类产品要求。1适用范围本标准适用于连接交流额定电压U0/U为300/300V及以下室内照明灯具、家用电器和工具的橡皮绝缘编织软电线。2使用特性软电线导电线芯的长期允许工作温度应不超过+65℃。3型号RXS——橡皮绝缘编织双绞软电线。RX——橡皮绝缘总编织圆形软电线。RXH——橡皮绝缘、橡皮保护层总编织圆形软电线。4规格软电线的规格应符合表1、表2和表3的规定。表1RXS型电线每根编织绝软电线直流电阻Ω/km导电线芯结构绝缘标称厚标称截面缘线芯平均不大于根数/单线直径度2mm外径mmmmmm不镀锡铜芯镀锡铜芯(最大值)16/0.150.63.069.271.20.323/0.150.63.148.249.60.428/0.150.63.239.040.10.542/0.150.63.426.026.70.7532/0.200.63.619.520.01.548/0.200.84.413.318.72.577/0.200.85.27.988.214126/0.200.85.74.955.09表2RX型软电线 直流电阻Ω/km不导电线芯结绝缘标电线外径标称截面大于构根数/单线称厚度2mm2芯3芯不镀锡镀锡铜直径mmmm最小最大最小最大铜芯芯0.316/0.150.64.14.36.471.373.06.00.423/0.150.64.54.86.949.651.16.40.528/0.150.85.45.78.140.241.37.60.7542/0.150.85.86.28.626.827.58.0132/0.200.86.26.69.020.120.68.41.548/0.200.86.87.29.613.714.19.02.577/0.201.09.310.013.08.28.4612.113.34126/0.201.010.411.114.35.15.24表3RXH型软电线直流电阻Ω/km不导电线芯结电线外径标称截面绝缘标称大于构根数/单线2mm厚度mm2芯3芯不镀锡镀锡铜直径mm最小最大最小最大铜芯芯0.316/0.150.64.35.74.66.169.271.20.423/0.150.64.76.15.06.548.249.60.528/0.150.84.96.35.26.739.040.10.7542/0.150.85.46.85.77.226.026.7132/0.200.85.77.26.17.619.520.01.548/0.200.87.18.77.69.313.313.72.577/0.201.09.811.610.512.47.988.214126/0.201.010.912.711.713.64.955.095导体5.1导电线芯应符合GB3956—83《电气装备电线电缆铜、铝导电线芯》中铜导电线芯的规定。导电线芯中的铜线可以是不镀锡铜线，也可以是镀锡铜线。5.2导电线芯上应包隔离层，隔离层可采用纸带或其他合适材料组成。镀锡线芯上允许不包隔离层。6绝缘6.1绝缘橡皮应采用性能不低于JB664—77《电线电缆用橡皮》中规定的XJ—30型。6.2绝缘标称厚度应符合表1、表2和表3规定。绝缘厚度的平均值应不小于标称值，其最薄点的厚度应不小于标称值的90%——0.1mm。6.3软线的绝缘线芯应分色。6.3.1三芯电线的接地线芯应为黄/绿双色。二种颜色在绝缘表面上的分配比例应符合如下规标准分享网www.bzfxw.com免费下载 定：一种颜色覆盖绝缘表面的30%～70%，另一种覆盖其余部分。其他绝缘线芯应为浅蓝、棕色。6.3.2二芯编织软线绝缘线芯选用浅蓝、棕色。6.4绝缘线芯应按GB3048.9—83《电线电缆绝缘线芯工频火花试验方法》的规定，进行电压击穿试验。6.5成品软线上绝缘的物理机械性能应符合表4规定。表4序号试验项目性能要求1老化前机械性能2*抗张强度(TS)N/mm最小5.0拉断伸长率(EB)%最小2502老化后机械性能2.1空气烘箱老化温度℃70±2时间h10×24抗张强度N/mm2最小4.2变化率(TS)%最大±40断裂伸长率%最小250变化率(EB)%最大±402.2www.bzfxw.com氧弹老化70±170±温度℃1时间h4×247×242抗张强度N/mm最4.24.2小变化率(TS)%最±40±25大断裂伸长率%最250250小变化率(EB)%最±30±35大2注：①如果4×24小时氧弹老化试验后的抗张强度不小于5.0N/mm，且在空气烘箱老化试验后抗张强度和伸长率的变化率不大于25%，则4×24小时氧弹老化后的抗张强度的变化率应不大于40%，伸长率的变化率应不大于30%。2如果4×24小时氧弹老化试验后的抗张强度不小于5.0N/mm，且在空气烘箱老化试验后抗张强度和伸长率的变化率大于25%，则4×24小时氧弹老化后抗张强度的变化率应不大于25%，伸长率的变化率应不大于35%。②如果经10×24小时空气烘箱老化和4×24小时氧弹老化所得的抗张强度都小于 225.0N/mm，但不小于4.2N/mm，　则必须进行7×24小时氧弹加速老化试验。③“*”为7×24小时氧弹老化的温度条件和性能要求。2*1N/mm=1MPa7绞合7.1RX、RXH型软线的绝缘线芯应绞合成缆，成缆间隙应用棉纱或柔软性能相当的其他材料填充圆正。RXS型软线应在绝缘线芯编织后绞合。7.2RX型软线绞合线芯的节距应不超过成缆外径计算值的5.5倍(即相当于通过被绞合的各绝缘线芯中心圆的直径10倍)；RXS、RXH型软线绞合线芯的节距应不超过成缆外径计算值的8倍。7.3绞合方向应为右向。8护层8.1RXH型软电线绞合成缆后，应挤包一层薄薄的橡皮。编织物应半嵌入橡皮保护层。8.2编织层应用长丝再生纤维、腊光棉纱线或其他类似的材料编织组成。8.3编织层应紧密无间隙，均匀没有疙瘩，无机械损伤及油渍。9成品电线9.1软电线外径应符合表1、表2和表3规定。9.2软电线导电线芯的直流电阻应符合表1、表2和表3规定。9.3软电线应能经受表5规定的浸水电压试验不击穿。9.4RX、RXH软电线应能经受曲挠试验。9.5RX、RXHwww.bzfxw.com软电线应能经受耐磨试验。9.6电线应有制造厂的标志，可以是标志线或者制造厂名或者商标的复现标志。标志可以印刷在绝缘或隔离带上，或者在绝缘上制成凸出的标志。表5条件成品软电线试样长度m不小于10浸水时间h不小于1水温℃20±5试验电压50Hz2000电压作用时间min最小510交货长度每圈为100m。长度计量误差为±0.5%。根据双方协议允许以任何长度交货。11验收规则11.1产品由制造厂的技术检查部门检验合格后方能出厂。出厂产品应附有产品质量检验合格证。11.2产品按表6规定项目进行检验。表6标准分享网www.bzfxw.com免费下载 序号检验项目条文号验收规则试验方法1结构尺寸T，S1.1导体结构第5条GB3956—831.2绝缘尺寸第6.2条GB2951.2—821.3绞合节距第7.2条直尺1.4软电线外径第9.1条GB2951.4—822外观第8条T，S目力观察3直流电阻第9.2条T，SGB764—654电压试验第9.3条T，SGB766—655绝缘物理机械性第6.5条T和每3个月一次GB2951.5—82能6电线曲挠试验第9.4条T和每年一次GB2951.21—827电线耐磨试验第9.5条T和每年一次本标准第12.2条8长度第10条100%11.3抽检项目，第一次试验不合格时，应加倍抽样进行第二次试验，仍不合格时，应100%试验。12试验方法12.1软电线外径检查(第9.1条)按GB2951.4—82《电线电缆外径测量方法》方法中第3.2条，但不去除编织层。12.2耐磨试验www.bzfxw.com(第9.5条)图1耐磨试验装置12.2.1试验方法：用三组试样在图1所示耐磨试验装置上进行。每组为两根试样，每根试样约1m。在每组试样中，一根试样在槽底直径为40mm的固定轮上绕二圈，在轮的凸缘之间的距离应保证两圈试样彼此紧密接触，然后固定试样，防止试样和轮子间发生任何相对移动，另一试样放置在第一根试样两圈形成的槽上，一端挂上重量为500g的砝码。另一端上下移动。单程行程为0.10m，单程速度约为每分钟40次。12.2.2试验结果：单程试验20000次后，检查固定轮上试样表面显露出的绝缘长度，应不大 于10mm。然后将固定轮上的试样浸入室温水中1h，经受2000V电压试验5min，应不击穿。13标志及包装13.1软电线用型号、规格和本标准编号表示。例如：橡皮绝缘总编织圆型软电线三芯，截2面为0.5mm，表示为：RX3×0.5GB3958—8313.2成圈软线应卷绕整齐，并妥善包装，每圈上应附标签标明：a.制造厂名称；2b.型号及规格：mm；c.额定电压：V；d.长度：m；e.制造日期：年、月；f.本标准编号或认可证标记。13.3装箱时，箱体外壳应标明：a.制造厂名称；b.产品型号、规格及额定电压；c.箱体外型尺寸及重量，kg;d.防潮、防掷标志。13.4出口产品的包装及标记应按有关规定执行。_________________www.bzfxw.com附加说明：本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人张佩玉。自本标准实施之日起，原机械工业部JB870—66《橡皮绝缘花线》作废。橡皮绝缘编织软电线国家标准编制说明一、起草依据1.机械工业部(82)一机技字60号文下达的任务，编号8246107。2.一机部(79)一机电字1577号《加强电工行业标准化工作的若干措施》和(81)电技字444号《关于制、修订标准中采用国际标准的函》两文件的规定。3.有关对出口产品要求的文件规定。二、编制说明1.产品适用范围：采用IEC规定。2.使用特性：使用电压采用IEC规定300/300V(线与线之间300V，线与地之间也是300V)。线芯工作温度为+65℃，IEC为+60℃3.品种：采用IECRX型软线，又根据国内和出口需要参照BS增加了RXS，RXH型共标准分享网www.bzfxw.com免费下载 有三个品种。24.规格：采用IEC标准中的0.75，1，1.5mm,又根据国内和出口需要增加了0.3，0.4，20.5，2.5，4mm共有八个规格。5.导体：达到IEC245，228要求，线芯要求镀锡或包隔离层。6.绝缘：绝缘橡皮的性能指标规定达到IEC有关标准规定，待JB664—77标准修订后，完全采用修订后的国家标准。27.绝缘厚度：RX型中的0.75，1，1.5mm采用IEC规定，其他规格参照BS，JB870—66，JIS标准有关规定。RXS，RXH型采用BS标准规定。8.绝缘线芯分色：RX，RXH型完全采用IEC标准规定，RXS型参照JB870—66标准规定。接地线芯分色要求系根据GB2681—81《电工成套装置中的导线颜色》的规定，同时也满足IEC要求。9.成缆节距：RX型按IEC标准规定，RXS，RXH型按JB870—66标准规定。10.RXH型软电线绝缘线芯成缆后挤橡皮层，橡皮层的材料及厚度均不作规定。11.编织层采用IEC标准规定。12.电性能12.1RX型直流电阻采用IEC228规定，并按IEC245要求增加3%，主要考虑成缆节距小，长度增加的原因。RXS，RXH型直流电阻采用BS6500，6360标准有关规定。12.2成品电压试验采用IEC规定，绝缘线芯火花电压试验采用GB3048.9—83标准规定。13.物理机械性能：全部采用IEC规定。与JB870—66标准比较增加了氧弹老化试验，成品的曲挠试验和耐磨试验。www.bzfxw.com14.各项试验方法和验收规则均采用IEC245和540有关规定。试验方法采用GB2951—82标准有关规定。15.考虑到出口需要，明确出口包装按有关规定执行。16.从试验报告中试验结果看，各项性能达到了IEC要求。三、参考文献1.IEC2451980第1，2，4部份，IEC2281980，IEC64919792.BS65001979，BS636019743.JIS330119794.UL6219795.JB870—66及沪Q/JB1103—876.GB3956—83四、型号说明R——家庭电器设备系列代号X——橡皮绝缘H——保护层S——双绞型
