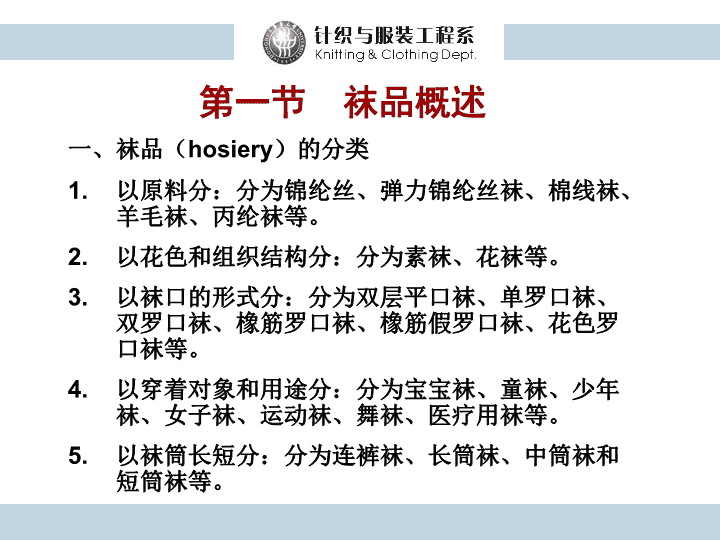

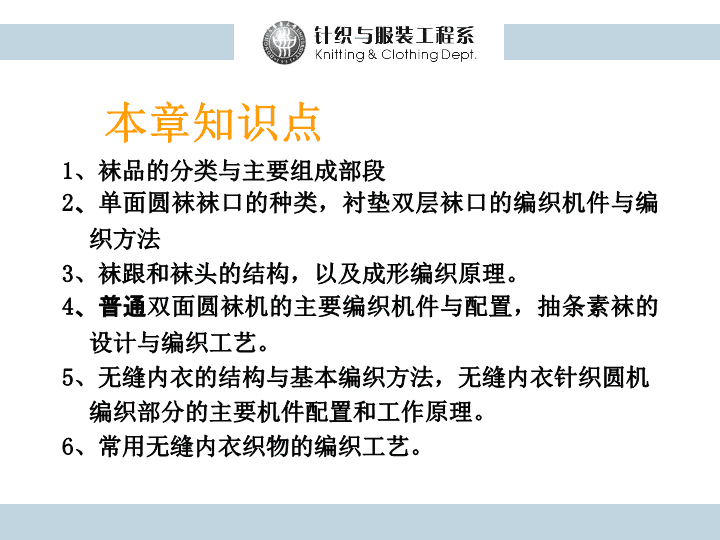

第五章圆机成形产品与编织工艺 本章知识点1、袜品的分类与主要组成部段2、单面圆袜袜口的种类，衬垫双层袜口的编织机件与编织方法3、袜跟和袜头的结构，以及成形编织原理。4、普通双面圆袜机的主要编织机件与配置，抽条素袜的设计与编织工艺。5、无缝内衣的结构与基本编织方法，无缝内衣针织圆机编织部分的主要机件配置和工作原理。6、常用无缝内衣织物的编织工艺。 第一节袜品概述一、袜品（hosiery）的分类以原料分：分为锦纶丝、弹力锦纶丝袜、棉线袜、羊毛袜、丙纶袜等。以花色和组织结构分：分为素袜、花袜等。以袜口的形式分：分为双层平口袜、单罗口袜、双罗口袜、橡筋罗口袜、橡筋假罗口袜、花色罗口袜等。以穿着对象和用途分：分为宝宝袜、童袜、少年袜、女子袜、运动袜、舞袜、医疗用袜等。以袜筒长短分：分为连裤袜、长筒袜、中筒袜和短筒袜等。 二、袜品的结构 1、袜口结构的要求1）不脱散、不卷边2）能紧贴在腿上，穿着方便3）有较好的弹性和延伸性2、袜筒结构的要求1）袜筒的形状必须符合腿形2）应以腿形的变化来改变各部段密度 3、高跟部段结构的要求1）编织时加入一根加固线，增加耐磨性4、袜跟结构的要求1）袜跟要织成袋形，以符合脚跟形状2）穿着中不易脱落3）织袜跟时须加固，增加耐磨性 5、袜脚结构的要求1）袜面应与袜筒有相同的花纹2）袜底不织花纹必须加固3）袜品的大小尺寸，应符合袜脚的长度6、袜头1）编织结束时，须编织一列线圈长度较大的套眼横列，以便将袜头缝合2）套眼横列编织结束后，编织8－20个握持横列，以便套口时操作 特点袜口：袜跟袜头第二节单面圆袜与成形编织工艺袋形结构成形编织袜机特点：袜筒、袜脚—针筒单向回转袜跟、袜头—针筒往复回转—双向针三角座 双向针三角座结构：左右弯纱三角2、3（左、右菱角），左右镶板4、5，上中三角1（中菱角）。一、双向针三角座 原理：1.针筒顺转时，右弯纱三角3拦上从右镶板5转移过来的织针，使之沿三角上表面升高，完成退圈。2.针筒顺转时，左弯纱三角2拦下从上中三角1转移过来的织针，使之沿右斜边下降，完成垫纱、弯纱、成圈过程。3.针筒反转时，左弯纱三角2起退圈作用，右弯纱三角3起成圈作用。4.上中三角的作用是将一侧弯纱三角上已退圈的织针拦到另一侧弯纱三角的上尖角下方，使织针进入垫纱→弯纱→成圈过程，其背部（上端）可使收针编织时挑起的织针继续上升，到达持圈不编织高度。双向针三角作用：1）实现袜跟、袜头的袋形结构成形编织。2）适应针筒正、反向往复回转的编织要求（袜底部分织针）。 二、袜口的结构与编织（一）袜口的结构袜口的结构平针双层袜口衬垫袜口罗纹袜口衬纬袜口 平针双层袜口平针组织，但由于平针组织具有卷边性，故平针袜口一般采用双层延伸性和回弹性较差，使袜子在穿着过程中容易脱落地纱＋氨纶等弹性纱线（添纱）应用：女丝袜等产品 衬垫袜口(双层假罗口)氨纶（或橡筋线）衬垫广泛用于各类单面袜品罗纹袜口计件小筒径罗纹机上编织，然后借助套盘，人工将罗纹袜口的线圈一一套在袜机针筒的袜针上，接着编织袜筒操作烦琐，生产效率低，目前已趋于淘汰衬纬袜口在罗纹袜口的基础上，衬入不成圈的弹性纬纱，以提高袜口的弹性此类袜口在单面圆袜中较少采用 （二）衬垫双层袜口的编织三个阶段起口挂圈（空针编织）双层衬垫编织（加入氨纶）扎口转移（形成双层袜口） 1.双片扎口针的起口和扎口(低机号袜机）⑴扎口机件扎口针圆盘1双片扎口针3（哈夫针），作径向运动扎口针三角座2织针、底脚片、提花片及对应三角 机件配置针筒中自上而下配置——织针、底脚片、提花片。针筒：半周插长踵针，另半周插短踵针。扎口针数为织针的一半，1隔1水平插在扎口针圆盘内，与织针对应。扎口针圆盘：长踵针半周插长踵扎口针，另半周插短踵扎口针。 扎口针三角座2中的三角配置推出三角1和拦进三角2可升降进出工作，控制扎口针在扎口针圆盘内做径向运动三角1在起口时使扎口针移出在扎口转移时，三角1、2同时进入工作 （2）起口过程A.起口纱的喂入织针在选针机构作用下，1隔1上升钩取纱线。选中的织针从三角D上方通过，垫纱。未选中的织针在三角F（进入二级）作用下，沿三角D的下方通过，不垫纱，（1） B.编织第二横列三角G在长踵针通过之前径向进入一级，使长踵针全部上升。三角F退出一级，使短踵针沿三角D全部上升。导纱器对所有织针垫纱，原上升垫上纱线的织针形成正常的线圈，原不上升垫纱的织针形成不封闭悬弧。）。（2）（3） C.编织第三横列（形成挂圈）袜针仍是1隔1地升起。扎口针三角座中的三角1在长踵扎口针通过之前下降一级，之后，再下降一级。使所有扎口针受三角1作用向外伸出，伸入1隔1针的空档中钩取纱线（织针成圈过程中在扎口针上弯纱，弯纱结束后，扎口针缩进针盘）。针筒第三转结束，三角1就退出工作。扎口针钩住第三横列纱线后，沿三角座的圆环边缘退回，握持线圈至袜口结束（完成起口挂圈)。 E.第五横列及以后所有横列在全部袜针上成圈（可衬垫加入氨纶），如图⑸所示，直到形成双层袜口所需要的长度。D.第四横列编织袜针再次1隔1地编织一横列，放松挂圈上的拉力，如图⑷所示。（4）（5） （3）扎口过程扎口——袜口编织到一定长度后，将扎口针上的线圈转移至袜针针钩上，将所织袜口长度对折成双层，这个过程称为扎口。A.织针1隔1升起，图（1）所示中的三角H进入工作，使未被升起的所有袜针下降到较低的位置，便于扎口针向外伸出。 B.扎口三角1、2在短踵扎口针通过时下降一级，作用长踵针，待长踵扎口针通过时再下降一级，作用短踵扎口针。三角1使扎口针移出，当袜针上升时，针头穿入扎口针的小孔内。三角2将扎口针拦回，使扎口针上的挂圈沉降弧转移到1隔1的袜针上。 C.过了扎口区域，全部袜针沿三角D上升，进入编织区域。此时在1隔1的袜针上，除套有原来的旧线圈以外，还有一个从扎口针中转移过来的沉降弧。线圈和沉降弧一起脱到新线圈上，将袜口对折相连，如图4-9所示。 2.单片扎口针的起口和扎口1、装置的结构（1）扎口针，如图所示，分长踵、短踵。（2）扎口、起口装置，如图所示。（3）扎口针三角，如图4-12所示。（4）扎口针的插法：长踵袜针上方插长踵扎口针；短踵袜针上方插短踵扎口针；扎口针间隔配置在袜针上方，与织针相对。 2、起口过程（1）第一横列袜针一隔一地上升垫入起口线I，沉降片将垫上的纱线推向针筒中心，使纱线处于那些未被升起的袜针背后。如图中(1)所示。（2）第二横列所有袜针上升垫入纱线Ⅱ，如图(2)所示。原来在第一横列上升的织针形成正常线圈；原来在第一横列未上升的织针形成圈弧。 （3）第三横列利用提花片进行一隔三选针，上升吃纱线Ⅲ，其余袜针未被升起.此时扎口针在扎口三角1作用下伸出扎口盘，并垫上长浮线。（4）第四横列全部袜针上升吃纱线Ⅳ，编织平针线圈，直至形成所需要的袜口长度。 3、扎口过程（1）扎口针三角1、2分级进入工作位置，扎口针重新伸出圆盘外。（2）袜针利用提花片进行1隔1的选针。（3）扎口针在三角1、2作用下伸出后又立即缩回，将起口时握持的长浮线套入一隔三的袜针上；袜针可获取握持在两片扎口针之间的浮线，而其余奇数针上方无浮线，因而形成一隔三的扎口移圈。（4）随后全部袜针进入编织区域吃纱成圈，形成双层袜口。 三、袜跟与袜头的编织（一）袜头和袜跟的结构与特点：1、结构：袜跟应编织成袋形，其大小要与人的脚跟相适应。2、特点：（1）袜面部分织针停止工作(整体持圈收针）。（2）编织袜跟的针先以一定次序持圈收针，当达到一定针数后再进行放针。（3）编织袜跟部分针筒做往复回转。 3.跟缝的类型：有单式跟缝和复式跟缝单式跟缝——如果收针阶段针筒转一转收一针，而放针阶段针筒转一转也放一针，则形成单式跟缝。复式跟缝——如果收针阶段针筒转一转收一针，在放针阶段针筒转一转放两针收一针，则形成复式跟缝。跟缝的特点：单式跟缝的特点：双线线圈是脱卸在单线线圈之上，袜跟的牢度较差。复式跟缝的特点：是由两列双线线圈相连而成，跟缝在接缝处所形成的孔眼较小，接缝比较牢固。 （二）袜跟和袜头的编织（1）前半只袜跟的编织过程中进行单针收针，直到针筒中的工作针数只有总针数的1/5～1/6为止。（2）后半只袜跟的编织利用放两针收一针的方法来使工作针数逐渐增加。 袜面针 2.编织袜跟袜头时部分织针退出工作的方法（1）利用袜跟三角袜跟三角8进一级，使所有袜面针升到上中三角以上，退出工作，进行袜跟编织；拦针三角7进一级，退出工作的针全部进入工作。 （2）埋藏走针法袜针的插法：以键槽为中心的半周针筒上插长踵针——编织袜底；另半周针筒上插短踵针——编织袜面。开始编织袜跟时：左、右弯纱三角和左右活动镶板都退出一级，只对长踵针起作用，对短踵针不作用，短踵针在三角内侧运动。 3、前一半袜跟(袜头)的编织方法（1）特点：在针筒每一往复回转中，将编织袜跟的袜针两边各挑起一针，使之上升，停止编织，直至挑完规定的针数为止。（2）方法：挑针杆将落入凹口内的织针（迎面第一枚）送到上中三角的上部，织针即退出工作。 4、后一半袜跟（袜头）的编织方法（1）特点：编织后一半袜跟(袜头)时，要使已退出工作的袜针逐渐再参加编织。（2）装置：揿针器采用揿针器使退出工作的袜针进入工作。揿针器安装在导纱座对面。（3）编织方法：在编织前一半袜跟或袜筒、袜脚时，揿针器退出工作。在放针阶段，揿针器（放2针）和挑针器（收1针）都参加工作（编织复式跟缝）。 四、袜筒的编织（一）绣花添纱结构的编织（工艺正面绣花纱和面纱，反面地纱）成圈机件工作状态：第一成圈系统地纱、面纱导纱器和第二、第三成圈系统绣花纱导纱器进入工作，选针片三角20、21、22的活络顶角升起；右弯纱三角3和拦针三角7和10径向进入工作。其余三角退出工作。 编织过程：1、选针片经第二选针器18选针，选中的织针垫第二系统的绣花纱1后被三角7拦下；2、选针片再经第三选针器19选针（已选中过的织针不可再选中）后，选中的织针垫第三系统的绣花纱2后被三角10拦下；3、选针片经第一选针器17选针，所有未垫绣花线的织针垫第一系统的面纱；然后所有的织针再经左弯纱三角3垫上第一系统的地纱后全部成圈。绣花纱1－绣花纱2－面纱－地纱 （二）绣花添纱网孔结构的编织成圈机件工作状态：第一成圈系统地纱、面纱导纱器和第二、第三成圈系统绣花纱导纱器进入工作，选针片三角20、21、22的活络顶角升起；右弯纱三角3和拦针三角7和10径向进入工作；网孔三角4和拦针三角5也径向进入工作。（工艺正面绣花纱、面纱和浮线，反面细地纱） 编织过程：1、袜针经网孔三角4退圈后，被拦针三角5拦到仅能垫到第一系统地纱的高度；2、选针片经第二选针器18和第三选针器19选针，选中的织针垫第二系统和第三系统的绣花线后分别被三角7和三角10拦下；3、选针片再经第一选针器17选针（已选中过的织针不可再选中），选中的织针在第一系统垫面线加地纱；已垫绣花纱的织针再经左弯纱三角3垫上第一系统的地纱；而始终未选中的织针仅垫上细地纱成圈而形成网孔。绣花纱1－绣花纱2－面纱－地纱 第三节双面圆袜与成形编织工艺双面圆袜分为两类：素袜——采用普通双针筒袜机编织，以弹性和延伸性较好的罗纹组织为主；花袜——采用具有选针装置的双针筒袜机上编织，以双面提花、凹凸提花和绣花添纱组织为主。双面圆袜在双针筒圆袜机上连续编织，无需套罗口。 一、普通双针筒袜机的编织机构（一）成圈机件 双头舌针——在下针筒编织正面线圈，也可转移到上针筒编织反面线圈。沉降片——由片鼻、片喉、片颚和片踵组成，配置在下针筒，受沉降片三角控制，随针筒回转；沉降片护片由片踵和片顶组成，与沉降片合在一起，受导针片弯头控制，在袜头袜跟编织时封闭沉降片片喉，防止片喉钩住机头余线。栅状齿——由齿尖、平面和齿踵组成；安装于上针筒替代沉降片片颚。导针片——由导针头、导针钩、片肩、工作踵、转移踵以及尾踵组成，安插在上下针筒的针槽内，控制双头舌针的运动。 导针片的种类：导针片片踵包括工作踵、转移踵和尾踵；工作踵受编织三角控制，有长踵、中踵和短踵之分；转移踵受转移闸刀控制，有长踵、中踵和短踵之分；尾踵配置在上导针片上，受辅助转移闸刀控制，有上尾踵、下尾踵、上下双尾踵和无尾踵之分。片踵的长短和尾踵的配置可根据织物的需要选择；根据片踵的不同配置，导针片共分为26种。 （二）三角装置图示为某型号双针筒袜机的三角装置展开图。 上针筒三角座：弯纱三角1、起针三角2、鑲板3和退圈三角5为固定三角；退圈闸刀4：进入工作时，上针筒编织；退出工作时，上针筒埋藏走针。压针闸刀6：进入工作时，上针筒编织或导针片复位；退出工作时，上针筒持圈不编织上转移闸刀10：分级进出，使不同长度转移踵的上导针片向下转移，鑲板11使之复位；带孔转移板12：使送出的舌针脱钩或进入的舌针入钩。13为护针板；14为针门。 下针筒三角座单面编织：副成圈系统退圈三角22和压针闸刀23进入工作，弯纱三角18成圈（副吃）；或退圈三角22、中三角15、弯纱三角16编织（主吃）。袜头和袜跟编织：中三角15、左右弯纱三角16和17组成双向三角，起针三角25和压针三角26起作用，使袜面针退出或进入工作。下针转移：闸刀24进入工作，使下导针片将双头舌针向上转移。19、20、21为起针鑲板。27为辅助挑针鑲板。 二、抽条素袜设计与编织以180枚袜针为例袜口1+1，袜筒、袜面4+2，袜跟、袜底和袜头纬平针。（一）导针片排列取袜面与袜底交界处的12枚针，作出编织图 上导针片工作踵，按袜面和袜底分为长短工作踵；转移踵，袜面按袜筒4+2排列长、短转移踵；袜底按袜筒4+2排列长、中转移踵；按袜口1+1选择上尾踵。下导针片工作踵按袜面和袜底分为长短工作踵；转移踵按袜面和袜底分为短长转移踵； （二）编织工艺（以单只落袜为例）握持横列（单面编织）全部双头针在主成圈系统c上编织：起针鑲板19－退圈三角22－下中三角15－弯纱三角16；袜口（1+1罗纹）全部双头针在主成圈系统A和c上编织：所有双头针向上转移（下转移闸刀24进二级）－然后1隔1向下转移（闸刀8作用于上尾踵、闸刀10作用于转移踵）主成圈系统A：起针三角2－鑲板3－退圈闸刀4－退圈三角5－压针闸刀6－弯纱三角1；主成圈系统C：与编织握持横列相同。 袜筒（4+2罗纹）全部双头针在主成圈系统A和c上编织：下针筒1隔1所有双头针向上转移（下转移闸刀24进二级）－所有上导针片下降一级（闸刀7进二级），进入上转移闸刀10控制范围－长转移踵导针片向下转移（闸刀10径向进入一级，作用于长转移踵）－形成4+2编织（主成圈系统A和C，同袜口1+1）。 袜跟（纬平针）袜面针退出工作，袜底针在主成圈系统c上往复编织：所有袜面处的下双头针向上退出工作（袜头跟起针三角25进入一级，袜面下针持圈），同时袜底处的上双头针向下转移（闸刀10径向再进入一级，作用于中踵）－收放针往复编织袜跟（主成圈系统C，挑针器，揿针器进入工作）（压针闸刀6退出工作，离开上导针片工作踵，使袜面上针持圈） 袜脚（袜面4+2，袜底纬平针）袜面双头针在主成圈系统A和c上编织袜底双头针在主成圈系统c上编织袜跟结束，袜面处双头针重新进入工作（压针闸刀6、压针三角26进入，双头针无转移）－袜面4+2，袜底纬平针。袜头（纬平针）袜面针退出工作，袜底针在主成圈系统c上往复编织上针筒袜面处双头针向下转移（闸刀10径向再进入一级，作用于短踵）－下针筒袜面双头针上升退出工作（袜头跟起针三角25，所有下针持圈）－往复编织袜头（同袜跟）。 第四节无缝内衣与编织工艺一、无缝内衣的结构与编织原理1、无缝内衣的特点：合体、穿着舒适、裁耗小、缝制少2、无缝内衣产品的种类：背心、短裤、吊带背心、文胸、护腰、护膝、高腰束腰短裤、连衣裙、泳装，健美装和休闲装。3、无缝内衣针织机特点：具有袜机除编织袜头、跟外的所有功能；可编织多种结构与花型；针筒筒径通常为254－432mm（10－17英寸）。 例：单面无缝三角短裤的编织（1）裤腰：采用与平针双层袜口或衬垫双层袜口类似的编织方法，加入橡筋线进行编织。（2）裤身：裤身一般采用两根纱线编织，地纱为锦纶弹力丝或锦纶/氨纶包芯纱。裤身的结构：织物结构可以是添纱、集圈、提花等组织。（3）裤档：所用原料与结构与裤身相同（阴影部分地纱编织平针）。（4）结束段 二、无缝内衣针织圆机工作原理（一）编织机件1、织针：图⑴织针针踵——长踵、短踵2.中间片：如图⑷所示。起传递运动的作用3、提花片：如图⑸所示。提花片排列：呈“/”（步步高）排列。每片留一齿，与16片选针刀相对应。配置：针筒的针槽中，自上而下插有织针、中间片和提花片。 。4、沉降片：如图⑵所示。沉降片片踵——分高、低两种，高片踵沉降片用来编织毛圈组织。沉降片插法——与针槽相错排列。5、哈夫针：如图⑶所示。单片式哈夫针——编织下摆或腰部的起口与扎口。 （二）选针装置1、机件配置：（1）每机有8个成圈系统。（2）每一个成圈系统，装有两个选针装置（分为第一第二选针区）。（3）电磁选针刀共16把。（4）每一个成圈系统，有8个导纱器（分为左右二个垫纱区）。2、选针原理：（1）当选针刀片摆到高位时——留同档齿提花片压进针槽，片踵不沿提花三角上升，织针不被选中，不编织。（2）当选针刀片摆至低位时——留同档齿提花片不被压进针槽，片踵沿提花三角上升，织针被选中，成圈。 （三）三角装置及其作用 （四）编织方法与原理：1、不规则提花组织的编织：退圈三角2与集圈三角1均退出工作,选针器选针编织；2、浮线添纱（架空添纱）组织退圈2、集圈1三角均退出工作；压针三角4、挺针三角5进入工作。 单色浮线添纱组织（素色架空添纱）的编织方法：（方法1）第1导纱器地纱（位低，右），第4导纱器添纱（位高、中）被两个选针装置都选中，其上织针先勾取较粗的添纱，后勾取地纱，形成双纱线圈，凸出在织物表面；被第一选针装置选中而未被第二选针装置选中的织针，只勾取地纱，形成单纱线圈，添纱在反面形成浮线。（方法2）第1导纱器地纱，第7导纱器添纱（左垫纱区）。被两个选针装置均选中的织针勾取添纱和地纱，形成双纱线圈，凸出在织物表面；未被第一选针装置选中而被第二选针装置选中的织针只勾取第1导纱器的地纱形成单纱线圈。 单色浮线添纱方法一 3、双色提花添纱组织的编织（1）若第1导纱器穿地纱，第4导纱器穿A色添纱，第7导纱器穿B色添纱。则被第一选针装置选中，未被第二选针装置选中的提花片上的织针，勾取B色添纱和地纱；未被第一选针装置选中，被第二选针装置选中的提花片上的织针，勾取A色添纱和地纱。（2）特点：地纱都成圈，A色和B色纱线只是部分成圈；A色线圈的背后有B色浮线；B色线圈的背后有A色浮线。 双色架空添纱
