经编花色组织与编织工艺 152页

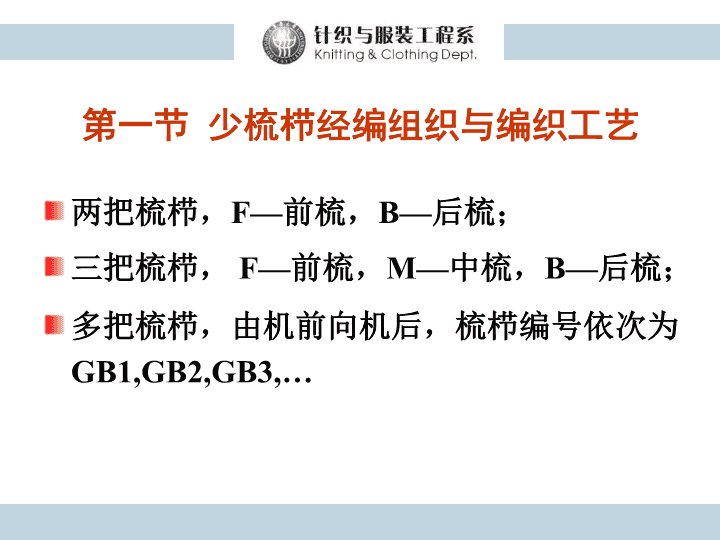

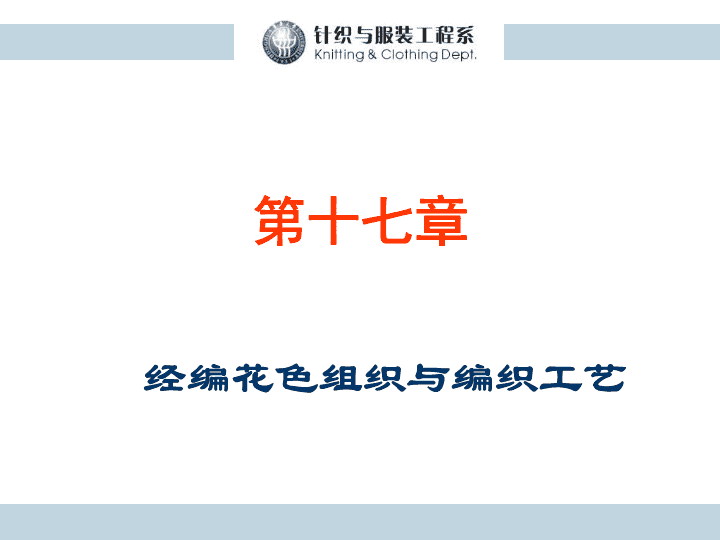

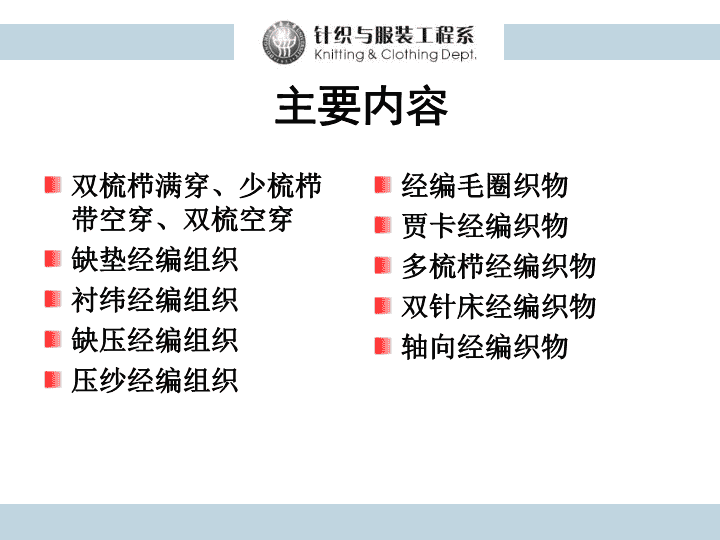

第十七章经编花色组织与编织工艺 主要内容双梳栉满穿、少梳栉带空穿、双梳空穿缺垫经编组织衬纬经编组织缺压经编组织压纱经编组织经编毛圈织物贾卡经编织物多梳栉经编织物双针床经编织物轴向经编织物 第一节少梳栉经编组织与编织工艺两把梳栉，F—前梳，B—后梳；三把梳栉，F—前梳，M—中梳，B—后梳；多把梳栉，由机前向机后，梳栉编号依次为GB1,GB2,GB3,… 一、满穿双梳经编组织的结构与特性两把梳栉均为满穿（full-setthreading) 满穿双梳基本组织的表示方法凡两把梳栉织相同组织，且做对称垫纱运动——双××F:1-0/1-2//B:1-2/1-0//双经平 FBBF经绒平经平绒reverselocknitstitchlocknitstitch两把梳栉织不同组织——经（后/前）较复杂的用数码或垫纱运动图表示 双梳织物的显露关系由工艺反面看第一层：前梳延展线第二层：后梳延展线第三层：后梳圈干第四层：前梳圈干纱线是否在工艺正面显露经纱细度、送经比、针背横移量、垫纱位置、线圈形式等有关经纱粗、垫纱位置低、送经量大、针背横移量小、采用开口线圈——正面B （一）素色满穿双梳经编织物结构及特性1.双经平（twobartricotstitch）F:1-0/1-2//B:1-2/1-0//特性线圈直立纱线断裂，织物分离 2.经平绒（locknitstitch）特点手感光滑、柔软，具有良好的延伸性和悬垂性前后梳反向垫纱，织物结构较为稳定；两把梳栉同向垫纱，线圈产生歪斜应用女性内衣、弹性织物、仿麂皮绒织物等 3、经绒平组织（reverselocknitstitch）特点后梳较长的延展线被前梳的短延展线所束缚，织物结构较经平绒织物稳定，抗起毛起球性能得到改善，但手感较硬 4、经平斜组织（satinstitch）特点织物厚实，并具有良好的光泽织物的抗起毛起球性差应用：起绒织物 5、经斜平组织（sharkskinstitch）特点织物厚实、挺括，结构稳定，抗起毛起球性能好手感较差应用：印花织物 6、经斜编链组织（queenscordstitch）特点纵横向稳定性极好，收缩率约为1%~6%随着后梳延展线的增长，织物克重增大，尺寸稳定性变好 经平绒与经绒平经平绒长延展线处于织物反面，织物表面平滑，手感柔软，适宜于起绒经绒平长延展线被短延展线束缚住，织物尺寸稳定，不易变形，适宜于做衬衫料 （二）色纱满穿双梳组织的结构与特性1.彩色纵条纹织物后梳：穿一种颜色的经纱前梳：局部穿入不同颜色、光泽、粗细、品种的纱线 GB1(F)：1-0/0-1//IIIIIIIIIIIGB2：1-0/3-4//IIIIIIIIIII外观效应后梳：经斜，使织物紧密，以白色为底色前梳：相间穿入色纱织编链，纵向形成有色纵条织物纵横尺寸稳定性好，密实 GB1：1-0/2-3/4-5/6-7/8-9/10-11/12-13/11-10/9-8/7-6/5-4/3-2//GB2：12-13/11-10/9-8/7-6/5-4/3-2/1-0/2-3/4-5/6-7/8-9/10-11//GB1（F）：2黑、24粉红、2黑、12白、4黑、12白GB2：满穿白色效应：粉红和白色的宽曲折纵条中，配置着细的黑色曲折纵条 2.对称花纹织物利用一定的穿经方式和垫纱运动规律，可形成几何状花纹或对称几何状花纹例：两梳16列经缎组成对称几何花纹GB1：1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/8-7/7-6/6-5/5-4/4-3/3-2/2-1//GB2：8-9/8-7/7-6/6-5/5-4/4-3/3-2/2-1/1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8//GB1：+IIIIIIII+++++++GB2：IIIIIIII+++++++++—白色I——黑色 效应区域A、B为两梳同色纱的线圈重叠处（黑色、白色菱形块）区域C1、C2为由黑白两色纱共同构成（混杂色效应）不对称花纹 B：1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/（9-10/9-8）×5/8-7/7-6/6-5/5-4/4-3/3-2/2-1/（1-0/1-2）×5F:9-10/9-8/8-7/7-6/6-5/5-4/4-3/3-2/2-1/（1-0/1-2）×5/2-3/3-4/4-5/5-6/6-7/7-8/8-9/（9-10/9-8）×5//B：IIIIIIII++++++++F：IIIIIIII++++++++ 当穿经顺序及垫纱运动完全相同时，若起始横列的对纱情况发生改变，也会产生不同的花纹效果B：1-2/1-0/1-2/1-0/1-2/1-0/1-2/2-3/3-4/5-6/7-8/8-9/9-10/10-11/10-9/10-11/10-9/10-11/10-9/9-8/8-7/6-5/4-3/3-2/2-1/1-0//F:10-9/10-11/10-9/10-11/10-9/10-11/10-9/9-8/8-7/6-5/4-3/3-2/2-1/1-0/1-2/1-0/1-2/1-0/1-2/2-3/3-4/5-6/7-8/8-9/9-10/10-11// 二、部分穿经双梳经编组织的结构、特性及用途(part-setthreading)定义：一把或两把梳栉的部分导纱针：不穿经纱效应：网孔、半网孔、凹凸等用途：头巾、夏季衣料、女用内衣、服装衬里、网袋、蚊帐、装饰织物、鞋面料等 （一）一把梳栉空穿的双梳经编织物通常：后梳满穿，前梳部分穿经效应：凹凸和孔眼效应后梳满穿经绒垫纱前梳两穿一空经平垫纱 前梳：满穿，经平后梳：二穿一空，经绒和经斜相结合效应：在缺少后梳延展线的地方，纵行偏开，形成孔眼 （二）二把梳栉部分穿经的双梳经编织物F:I·I·I·I·B:I·I·I·I·网孔效应 1.部分穿经网眼经编织物的形成规律每一编织横列中，编织幅宽内的每一枚织针的针前必须至少垫到一根纱线，以保证线圈不会脱落，编织能连续进行为在织物中形成网眼，必须使相邻的纵行在部分横列中失去联系，但纵行间的分离不能无限延续下去，否则将无法形成整片织物 织物中，有延展线横跨的纵行将聚拢起来，形成网眼的边柱，而无延展线相连的纵行将分开，形成网眼如两把梳栉穿纱规律相同，并做对称垫纱运动，则得到对称网眼织物对称网眼织物中，相邻网眼间的纵行数与一把梳栉的连续穿经数与空穿数的和相对应 一般在连续穿经数与空穿数依次相等时，则至少有一把梳栉的垫纱范围要大于连续穿经数与空穿数的和某些部分穿经织物中，有些线圈是双纱的，有些线圈是单纱的，由此形成大小和倾斜程度不同的线圈，其适当分布，将使得织物花纹效应更加丰富 2.部分穿经网眼经编组织的类型（1）变化经平垫纱类 （2）经缎和变化经缎垫纱类经锻垫纱部分穿经经锻与经平垫纱部分穿经B：（1-0/1-2）×2/（2-3/2-1）×2//F：(2-3/2-1)×2/（1-0/1-2）×2// 二把梳栉均二穿二空，做对称的变化经缎垫纱运动 3、二梳部分穿经网眼组织的分析与设计设计两梳空穿组织的步骤：（1）画出意匠图（2）标注孔眼(3）画出梳栉穿经图（4）画垫纱运动图（5）画出满穿处的两梳垫纱运动图（6）写出两梳的垫纱数码记录 三、少梳栉经编织物编织工艺实例少梳栉经编机上，通过改变梳栉数纱线配置穿经方式对纱及垫纱运动规律可形成横条、纵条、格子和绣纹等多种花色织物 例：三梳弹性灯芯条织物B：1-0/1-2//满穿KM：2-3/1-0//满穿JF：1-0/0-1//1J1空1J5空B：1-2/1-0//满穿F：（1-0/1-2）×2/（1-0/3-4）×6//满穿A区——双经平、薄B区——经平绒、厚 第二节缺垫经编组织与编织工艺定义部分梳栉在一些横列处不参加编织的经编组织（miss-lappingstitch）效应褶裥、方格、斜纹等 两把梳栉轮流缺垫每个线圈只有一根纱线构成，织物表现出单梳结构特有的线圈歪斜，由于每个横列后均有缺垫纱段，因此，比普通单梳织物坚牢和稳定。 （一）褶裥类方法：前梳在一些横列片段缺垫，而其后的一把或二把梳栉在这些横列处仍然编织，从而形成褶裥。 例1：三梳褶裥织物B：1-0/1-2//M：1-2/1-0//F：（1-2/1-0）×9/（1-1）×18效应：在前梳缺垫的18个横列处，由中、后梳编织的织物形成整幅宽度的褶裥。 （二）方格类利用缺垫与色纱穿经可以形成方格效应的织物 前梳：150D，后梳：15D缺点：坯布反面有长的延展线，凸条 前梳：奇数横列编织，偶数横列缺垫中梳：偶数横列编织，奇数横列缺垫光洁斜纹后梳：底布 中梳作与前梳反向的长延展线，线圈直立，坯布紧密 编织工艺送经量的控制问题：缺垫横列与编织横列所需的经纱量不同当连续缺垫横列数较少时，仍可采用定线速送经机构，但需将喂给量调整为每横列平均送经量，同时采用补偿纱线机构当连续缺垫横列数较大时，则需采用双速送经机构或电子送经（EBC）机构 第三节衬纬经编组织1.定义在经编织物的圈干与延展线之间，周期地衬入一根或几根不成圈的纬纱的组织(weftinsertion,warp-knittedstitch)2.衬纬形式全幅衬纬(fullwidthweftinsertion)、部分衬纬(weftinsertion)三针距衬纬开口编链 部分衬纬利用一把或几把不作针前垫纱的衬纬梳栉，在针背敷设几个针距长的纬向纱段的组织称为部分衬纬经编组织。全幅衬纬将长度等于坯布幅宽的纬纱夹在线圈主干和延展线之间的经编组织称为全幅衬纬经编组织。 衬纬表示方法0－0/4-4 3.部分衬纬经编组织的结构特点（1）衬纬梳栉前至少要有一把成圈梳栉（如为两梳衬纬组织，衬纬纱必须穿在后梳上）。 （2）若衬纬梳栉针前、针背都不横移，则其将自由地处在织物的工艺正面，沿经向浮于两纵行之间。 （3）如果衬纬和编织梳栉针背垫纱同针距、同方向，则衬纬纱将避开（或称躲避）编织梳栉的针背垫纱，不受线圈延展线夹持，而浮在织物的工艺反面。 （4）当地组织为经平时，若衬纬和编织梳栉针背垫纱方向相反，则衬纬纱将由比其针背横移针距数多一的编织纱所夹持 （5）当地组织为经平时，若衬纬和编织梳栉针背垫纱方向相同，则衬纬纱将由比其针背横移针距数少一的编织纱所夹持。 （6）织物中如果有两组纬纱时，靠近机前梳栉上的衬纬纱将呈现在靠近织物工艺反面的地方。 4.部分衬纬组织的花纹效应起花衬纬组织衬纬纱按某一走针轨迹垫入，使之形成花纹。 起绒衬纬组织衬纬纱较粗衬纬纱与地组织交织点少 网孔衬纬组织纵向：加固作用纬向：加固、联结GB1：（0-2/2-0）×3GB2：0-0/4-4/2-2/4-4/0-0/2-2//GB3：6-6/0-0/2-2/0-0/6-6/4-4// 六角网孔组织4－8梳孔边区连接区孔边区连接区 装饰用衬纬经编组织地组织形成花纹 GB1：2-0/0-2/2-0/2-4/4-2/2-4//GB2：0-0/2-2/0-0/4-4/2-2/4-4// 部分衬纬经编组织编织工艺 二、全幅衬纬经编组织（一）全幅衬纬经编组织及特性特性尺寸稳定性极好可使用较粗或质量较差的纱线横条纹采用花色纱 应用窗帘、床罩等室内装饰品，亦可用作器材用布、包装用布等 （二）全幅衬纬经编组织的编织工艺衬纬方式多头敷纬纱线损耗较大配纱游架，地面积较大便于采用多色或多种原料衬纬以形成各种横条纹减慢纬纱从筒子上的退绕速度单头衬纬能形成光边，不会造成纬纱的浪费占地面积小一般适用于较低机速和较窄门幅的机器 衬纬过程：送纬、退圈、垫纱、闭口、套圈、脱圈、成圈和牵拉。 纬纱推纬片沉降片 全幅衬纬经编织物地组织设计要点：地组织对纱线的夹持程度取决于针背延展线的长度地组织的强力取决于构成地组织的纱线是否能同时承担外力 均匀覆盖性好防滑性差稳定防滑强力好防滑透气 Thewalkingneedlesystem–innovationbyLIBATHEKNITTINGPROCESS MULTI-PLIESINDIFFERENTORIENTATIONSFleece(optional)KnittingelementsPlies 第四节缺压经编织物与编织工艺定义经编织物中部分线圈不在一个横列中立即脱下，而是隔一个或几个横列才脱下，这种组织称为缺压经编组织（miss-pressstitch)钩针经编机分类缺压集圈缺压提花 一、缺压集圈经编织物与编织工艺1.定义：在编织某些横列时，全部或部分织针垫到纱线后而不压针（闭口）的组织称为缺压集圈经编组织。2.效应:纵条、斜纹、凹凸等 3.编织工艺平压板与花压板结合，交替工作花压板凹口处：不压针凸出处：压针 1.定义：在某些横列中，某些织针既不垫纱又不压针，从而形成拉长线圈。二、缺压提花经编织物与编织工艺 2.编织工艺采用花压板，梳栉则不完全穿经花压板的凸口：垫纱织针成圈花压板的凹口：不垫纱的织针，以保证不会造成线圈脱落花压板可做横移运动 单梳提花经编组织穿经：三穿三空花压板：三凸三凹梳栉运动：1-0/1-2/2-3/3-4/4-5/4-3/3-2/2-1//花压板：0-0/1-1/2-2/3-3/4-4/3-3/2-2/1-1// 第五节压纱经编组织与编织工艺定义：由衬垫纱绕在线圈基部的经编组织（fallplatestitch）效应：具有立体感的花纹 类型绣纹压纱经编组织：利用压纱纱线在地组织上形成一定形状的凸出花纹使用花色纱或粗纱线满穿或部分穿经开口或闭口垫纱运动 以编链为地组织 以经平为地组织 3.形成方法（1）压纱梳栉处于压纱板之前（2）所有梳栉均摆至针前，做正常的针前垫纱运动，返回机前后，压纱板下压，将压纱板前面（机前方向）的梳栉所垫纱线压至针舌下的针杆上，与旧线圈联结，一同脱圈。 4.压纱与衬纬的比较相同点：均不成圈不同点 GB3和GB4小方网孔地组织压纱梳栉GB1和GB2部分穿经，在地布的表面上形成凸出的菱形花纹在菱形角处有长延展线形成的结状凸纹 第六节经编毛圈组织与编织工艺（warp-knittedplush/pileloopfabric）定义利用较长的延展线或脱下的衬纬纱、或脱下的线圈在织物上形成毛圈表面的组织。效应表面为松软的毛圈机器：毛圈经编机 一、经编毛圈组织的基本编织方法编织方法脱圈法超喂法化学整理法烂花法毛圈沉降片编织法毛巾生产法 1、脱圈法在一隔一的针上形成底布，毛圈梳在邻针上间歇地成圈，待脱散后形成毛圈。L1（地纱梳栉）：2-3-2/1-0-1//∣•∣•∣•L2（毛圈纱梳栉）：2-1-1/1-0-1//•∣•∣•∣毛圈密度不够紧密=》影响毛圈的丰满程度 2、超喂法加大前梳栉（毛圈梳栉）送经量，使线圈松弛来形成毛圈通常编织的织物[2-3/1-0（后梳），2-1/1-0（前梳）]的送经比由原来的1.0：1.24改为大约1.0：2.3毛圈不明显，手感柔软 3、烂花法平面织物，下机后经由烂花后整理工艺，使某些纤维溶解，某些毛圈竖直成为毛圈。 二、毛圈沉降片法编织原理毛圈沉降片与普通沉降片对齐，在普通的沉降片正上方编织时，毛圈沉降片只作和地纱梳栉GB2同方向同距离的横移运动GB1－毛圈，GB2－地组织复合针1、针芯2、沉降片3的成圈运动和普通复合针经编机一样。4—5梳Tricot机上，拆去后梳，可以配置毛圈沉降片装置。 两把梳栉的垫纱规律：GB2：1-2/1-0//满穿GB1：1-0/0-1//满穿两把梳栉编织毛圈织物===》地梳与毛圈沉降片床的横移运动一致===》同方向、同针距针背横移0－0/1-1普通沉降片毛圈沉降片地梳毛圈梳 地梳（GB2）:1-0-0/2-1-2/2-3-2/1-2-1//地梳（GB3）:0-0-0/0-1-1/1-1-1/1-0-0//毛圈沉降片床（POL）:0-0-0/1-1-1/2-2-2/1-1-1//毛圈组织的地组织 三、经编毛巾组织编织原理采用脱圈法形成毛圈、又加上一些辅助机构得到毛圈较大且较均匀的织物。底布采用两把梳栉编织再采用两把梳栉分别编织正面和反面毛圈编织底布和编织毛圈都是采用1穿1空的穿纱方式 经编毛巾织物的底布通常采用编链和衬纬组织地梳中梳GB2:0-1/1-0//1空1穿后梳GB3:5-5/0-0//1穿1空毛圈梳0－1/2-1//1-0/3-4//1-0/5-6//1、单面经编毛巾组织 2、双面经编毛巾织物4梳后梳GB4：将纱线垫在空针上的衬纬组织5-5/2-3/0-0/3-2// 附加装置1）满头针满头针与普通的槽针一隔一地安装在针床上满头针的脱圈深度比普通槽针大1.75mm毛圈长度最大可达6mm 2）偏置沉降片沉降片间隔一个大于针距，一个小于针距，但两个加起来等于两个针距毛圈高度由沉降片均匀配置时的4mm增加到6mm 3）刷毛圈装置在编织双面毛巾时，后梳和前梳所形成的毛圈在编织后都处于织物的正面，要用刷毛机构把前梳形成的毛圈刷到反面1、2—刷毛辊3—导布辊4—牵拉辊5—布卷6—工作平台 4、梳栉转换机构经编毛巾布面：毛圈组织＋四周的平组织纵向平组织：编链组织的梳栉在织边处满穿横向平组织：增加专门的机构毛巾织物中的毛圈空针上采用脱圈方法形成对纱关系：空穿对穿经、穿经对空穿前梳花纹链轮梳栉变位机构 四、双针床毛圈织物编织原理前针床：无头针后针床：舌针毛圈纱地纱 由贾卡提花装置分别控制拉舍尔经编机全幅的各根部分衬纬纱线（经平垫纱纱线或压纱纱线）的垫纱横移针距数，从而在织物表面形成厚、薄、稀孔等花纹图案的经编织物，称为贾卡提花经编织物，简称贾卡经编织物。第八节、贾卡经编织物与编织工艺一、贾卡提花系统的结构和工作原理（JacquardWarpKnittedFabric）贾卡提花装置:机械式（纹板式）电子式 一、纹板式贾卡提花装置的结构和工作原理1、贾卡提花系统竖针横针刀架刀片纹板纹板托架输送轮选择针推针纹板压针栅通丝上目板下目板移位针床移位针贾卡导纱针 2、贾卡提花装置纹板有孔，该移位针在高位；纹板无孔，该移位针在低位。压针栅选择针纹板推针横针竖针纹板托架输送轮 贾卡提花装置可以使每根导纱针在一定范围内独立垫纱运动A型和B型两种形状,相间配置在贾卡梳栉上,A型比B型的位置稍偏机前一点移位针一一对应地配置在贾卡导纱针弯曲突出部段的上方纹板冲孔，竖针随刀片上提，移位针上提，贾卡导纱针不受作用纹板不冲孔，竖针不上提，移位针下端插在贾卡导纱针之间，移位针阻挡或推移3、贾卡导纱针 4、贾卡导纱针偏移（1）贾卡装置作用下使移位针1上提，而移位针2仍停留在低位(2）移位针床与贾卡梳栉之间相对横移一针距，处于低位的移位针2就将相应的导纱针2＇偏移到相邻导纱针1＇的前后同一条位置线上（3）移位针床和贾卡梳栉再次反向相对横移一针距，使导纱针2＇回复到直立的自由状态(也称“释放”) 二、经编贾卡起花的基本原理贾卡梳栉：4-4/0-0（1）编织期间所有移位针都处高位，则贾卡导纱针都与贾卡梳栉的运动一致，即作4-4/0-0运动。（3）贾卡梳栉向左横移----垫纱长度向左推延一个针距（2）当贾卡梳栉向右作两针距针背横移----缩减了一个针距 原则：在移位针床和贾卡梳栉的花纹凸盘的相互工作配置上，总是使各移位针仅与其左邻的贾卡导纱针起偏移作用，从而使两者建立起一一对应的相互作用关系。 贾卡梳栉的衬纬垫纱运动：4-4/0-0（1）移位针每横列中都提到高位——半密实区域(或稀薄组织)（2）移位针在贾卡梳栉右移横列(称为“A”横列)中处低位，随后的左移横列（称为“Ｂ”横列）中处于高位。----网孔区域(或网孔组织)（3）移位针在Ａ横列时处高位，Ｂ横列时处低位----密实区域(或密实组织)ABAB 三、贾卡经编机的花纹横移机构地梳、贾卡梳栉、移位针床的横移运动是由花盘凸轮传动编织地组织中的衬纬组织各梳栉通常采用花纹链条控制传动 贾卡经编机的花纹横移机构1-花盘凸轮2-花纹滚筒3-蜗杆4-蜗轮5-推杆 四、提花系统中针的排列与通丝的穿吊形式1344÷16=84；896÷16=56横针、推针也与竖针相对应排列选择针以每两排分别控制一排推针每排选择针为8根，分别由纹板上每排8个孔位控制 通丝的穿吊方式——竖针和移位针之间的通丝连接方式编织宽度：130英寸、150英寸机号：6、7、9、12、14织针数：130英寸：780、910、1170、1560、1820150英寸：900、1050、1350、1800、2100单吊——每根竖针只吊一根通丝，与一根移位针连接，用于编织全幅独花织物。双吊（或多吊、混合吊）——一根竖针跟部穿吊2根或多根通丝，连接控制2根或多根移位针。用于贾卡装置中的竖针数少于编织的织针数而编织的完全花纹不大时。 如：E12，门幅75英寸工作门幅内织针总数：75×12＝900（900－896）2＝2 已知：E12，100英寸织针数：100×12＝1200双吊：12002＝60060016＝37860016＝362416×36＝576（1200－576×2）2＝24 五、贾卡花纹意匠图和纹板的制备贾卡花纹意匠图是在小方格纸中，根据织物组织结构用三种不同的颜色涂覆相应的小方格。通常密实组织在格子中涂红色，稀薄组织在格子中涂绿色，网孔组织在格子中以白色(或不涂色)标记。 贾卡经编织物的设计绘出花纹小样选择意匠纸将花纹转移到格子意匠纸上涂色填充地组织 绘出花纹小样工艺美术人员通常以成品的实际尺寸或缩小的尺寸绘出所要求的花纹 选择意匠纸贾卡花纹意匠图中，分别以绿色、红色、白色表示半密实、密实、网孔组织贾卡花纹的厚实、稀薄、网孔组织是由两纵行决定的意匠图上一个格子纵向表示两个横列，横向表示一个针距选择意匠纸的主要要求：使其中格子的纵边长与横边长的比率与成品织物的纵、横密度比率相一致 意匠纸规格 实例：设计一成品织物的纵密为11.8横列/cm(30横列/英寸)，横密为4.7纵行/cm(l2纵行/英寸)意匠纸中每一横条代表两个横列，纵向1英寸中应有30÷2=15横格格子的纵边长:横边长=12:15，即1:1.25应选8×10规格的意匠纸 将花纹转移到格子意匠纸上如花纹小样与成品织物是同样大小的，并且意匠纸的格子纵、横密度也与成品织物的密度是一致，则：可将透明的格子意匠纸覆盖在小样上，将花纹勾画在意匠纸上如小样大小与织物不相同，则：利用光学投影设备利用缩放仪将花纹转移到意匠纸上用划方框法将花纹转移到意匠纸上 涂色按花纹组织或色泽的不同区域，用规定的不同色彩对意匠纸上的花纹区域涂色，从而获得贾卡花纹意匠图 填充地组织在填充贾卡地组织前可以进行适当的包边修饰为使花型的轮廓线更加明显，在主花型和底组织交界处，利用包边的功能，在红色外面包上一圈白色。因为白色的地方可以形成网眼效应，所以整个主花型的轮廓就被勾勒出来完善包边。如在连续白色的纵向意匠图上间隔地填入绿色，以保证主花型与底组织在每个角度都有连接点，而且网眼均匀在贾卡花纹意匠图的基础上进行填充底组织意匠图。将不同的颜色区域用不同的贾卡地组织进行填充 六、电子控制的贾卡装置通丝和移位针的基本位置在高位，每编织一个横列升降杆3上下运动一次。a为无电子信息，移位针在高位，贾卡导纱针没有偏移。b为有电子信息，移位针下落到低位，贾卡导纱针被偏移。永久磁铁通丝升降杆电磁铁移位针 压电式贾卡导纱元件压电陶瓷片梳栉握持端贾卡导纱针 贾卡经编织物衬纬型贾卡经编织物成圈型贾卡经编织物压纱型贾卡经编织物 衬纬型贾卡经编织物贾卡梳栉作衬纬垫纱基本垫纱运动：0-0/4-4// 成圈型贾卡经编织物贾卡梳栉被安装在地梳前面，故可以垫纱成圈贾卡梳栉采用Piezo贾卡控制系统根据piezo元件的工作原理，贾卡导纱针可以在工作时作偏移运动根据基本组织的不同，可以归纳为两针技术、三针技术和四针技术 Piezo技术 两针技术同向垫纱和反向垫纱来形成花纹图案基本垫纱运动为编链：0-1/1-0//绿色白色红色 三针技术应用最多一种技术，可以形成“厚、薄、网孔”花纹效应基本垫纱为1-2/1-0//绿色白色红色 四针技术应用较多的一种技术基本垫纱运动：1-0/2-3//绿色次厚白色薄红色厚 压纱型贾卡经编织物RJPC4F-NE经编机为压纱型贾卡经编机，Piezo贾卡分为两把半机号配置的梳栉三针技术（满穿）四针技术（满穿） 三针技术（满穿）Piezo贾卡分为两把半机号配置的梳栉，每把梳栉都满穿，地梳满穿贾卡针基本垫纱为：3-2/0-1//绿色白色红色 四针技术（满穿）Piezo贾卡分为两把半机号配置的梳栉，每把梳栉都满穿，地梳满穿贾卡针基本垫纱为：3-2/0-1//绿色白色红色黄色蓝色 作业（1）经编双梳组织的定义、规则是什么？（2）经平绒组织与经绒平组织的编织和性能特点是什么？画出其垫纱运动图。（3）双梳满穿经编组织的纱线显露原则（规律）是什么？怎样在双梳满穿组织基础上设计涤盖棉（两面派）织物？（4）双梳满穿组织形成纵条纹、横条纹效应的方法，并各举一例用垫纱运动图表示。 （5）双梳均带空穿的经编组织的形成原则是什么？（6）什么是经编缺垫、缺压、压纱组织，它们形成织物的特点是什么？（7）什么是经编衬纬组织，该组织的特点及形成方法是什么？（8）比较经编缺垫、衬纬、压纱组织在编织工艺和织物性能上的特点。 （9）说出下列线圈结构图所代表的织物组织，并写出垫纱数码
