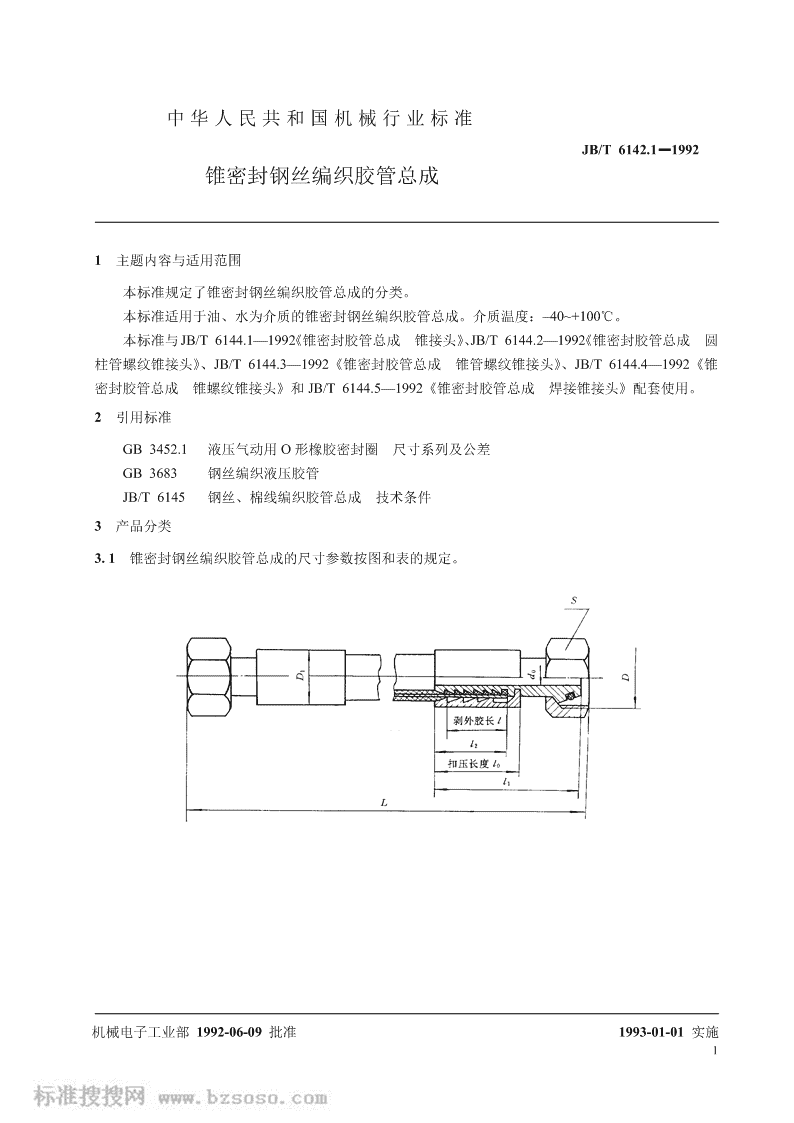

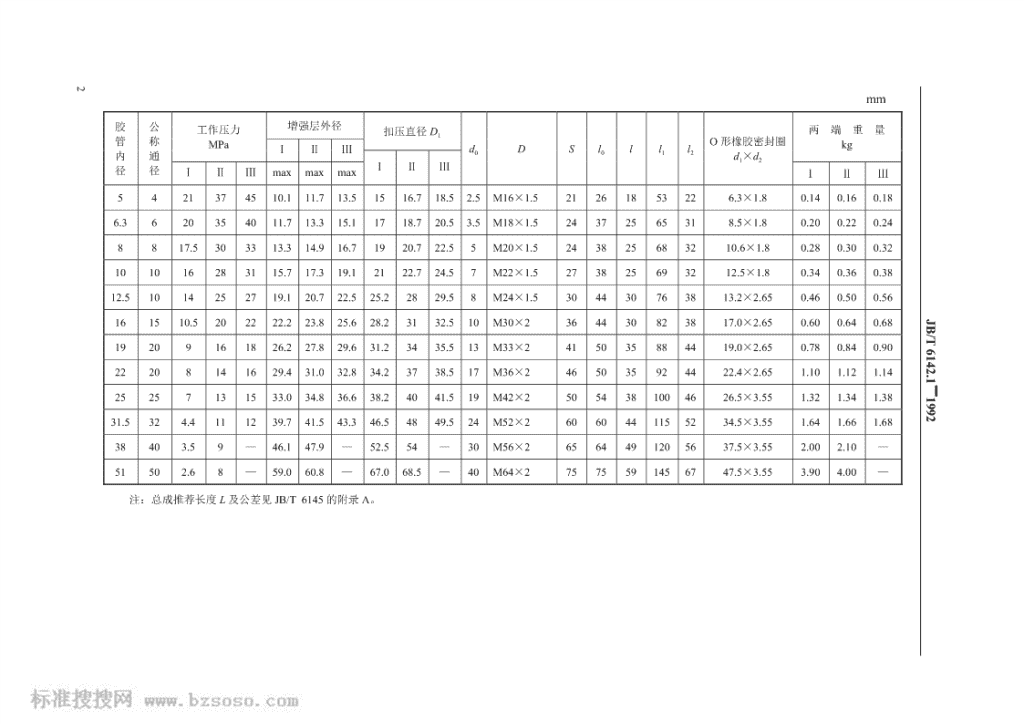

J15JB/T6142.1－1992锥密封钢丝编织胶管总成1992-06-09发布1993-01-01实施中华人民共和国机械电子工业部发布 中华人民共和国机械行业标准JB/T6142.1－1992锥密封钢丝编织胶管总成1主题内容与适用范围本标准规定了锥密封钢丝编织胶管总成的分类。本标准适用于油、水为介质的锥密封钢丝编织胶管总成。介质温度：–40~+100℃。本标准与JB/T6144.1—1992《锥密封胶管总成锥接头》、JB/T6144.2—1992《锥密封胶管总成圆柱管螺纹锥接头》、JB/T6144.3—1992《锥密封胶管总成锥管螺纹锥接头》、JB/T6144.4—1992《锥密封胶管总成锥螺纹锥接头》和JB/T6144.5—1992《锥密封胶管总成焊接锥接头》配套使用。2引用标准GB3452.1液压气动用O形橡胶密封圈尺寸系列及公差GB3683钢丝编织液压胶管JB/T6145钢丝、棉线编织胶管总成技术条件3产品分类3.1锥密封钢丝编织胶管总成的尺寸参数按图和表的规定。机械电子工业部1992-06-09批准1993-01-01实施1 2mm胶公工作压力增强层外径扣压直径D两端重量1管称MPaO形橡胶密封圈kgⅠⅡⅢd0DSl0ll1l2内通d1×d2ⅠⅡⅢ径径ⅠⅡⅢmaxmaxmaxⅠⅡⅢ5421374510.111.713.51516.718.52.5M16×1.521261853226.3×1.80.140.160.186.3620354011.713.315.11718.720.53.5M18×1.524372565318.5×1.80.200.220.248817.5303313.314.916.71920.722.55M20×1.5243825683210.6×1.80.280.300.32101016283115.717.319.12122.724.57M22×1.5273825693212.5×1.80.340.360.3812.51014252719.120.722.525.22829.58M24×1.5304430763813.2×2.650.460.500.56JB/T6142.1161510.5202222.223.825.628.23132.510M30×2364430823817.0×2.650.600.640.6819209161826.227.829.631.23435.513M33×2415035884419.0×2.650.780.840.9022208141629.431.032.834.23738.517M36×2465035924422.4×2.651.101.121.14－199225257131533.034.836.638.24041.519M42×25054381004626.5×3.551.321.341.3831.5324.4111239.741.543.346.54849.524M52×26060441155234.5×3.551.641.661.6838403.59—46.147.9—52.554—30M56×26564491205637.5×3.552.002.10—51502.68—59.060.8—67.068.5—40M64×27575591456747.5×3.553.904.00—注：总成推荐长度L及公差见JB/T6145的附录A。 JB/T6142.1－19923.2产品标记方法胶管总成××□××××JB/T6142.1标准号胶管总成长度，mm增强层数代号（见表）胶管内径，mm产品名称3.3标记示例胶管内径为6.3mm，总成长度L=1000mm的锥密封Ⅲ层钢丝编织胶管总成：胶管总成6.3Ⅲ–1000JB/T6142.14技术条件技术条件按JB/T6145的规定。附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人祁鼎顺。3 1992－JB/T6142.1中华人民共和国机械行业标准锥密封钢丝编织胶管总成JB/T6142.1－1992*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数6,0001992年10月第一版1992年10月第一次印刷印数1－500定价0.80元编号1394机械工业标准服务网：http://www.JB.ac.cn
