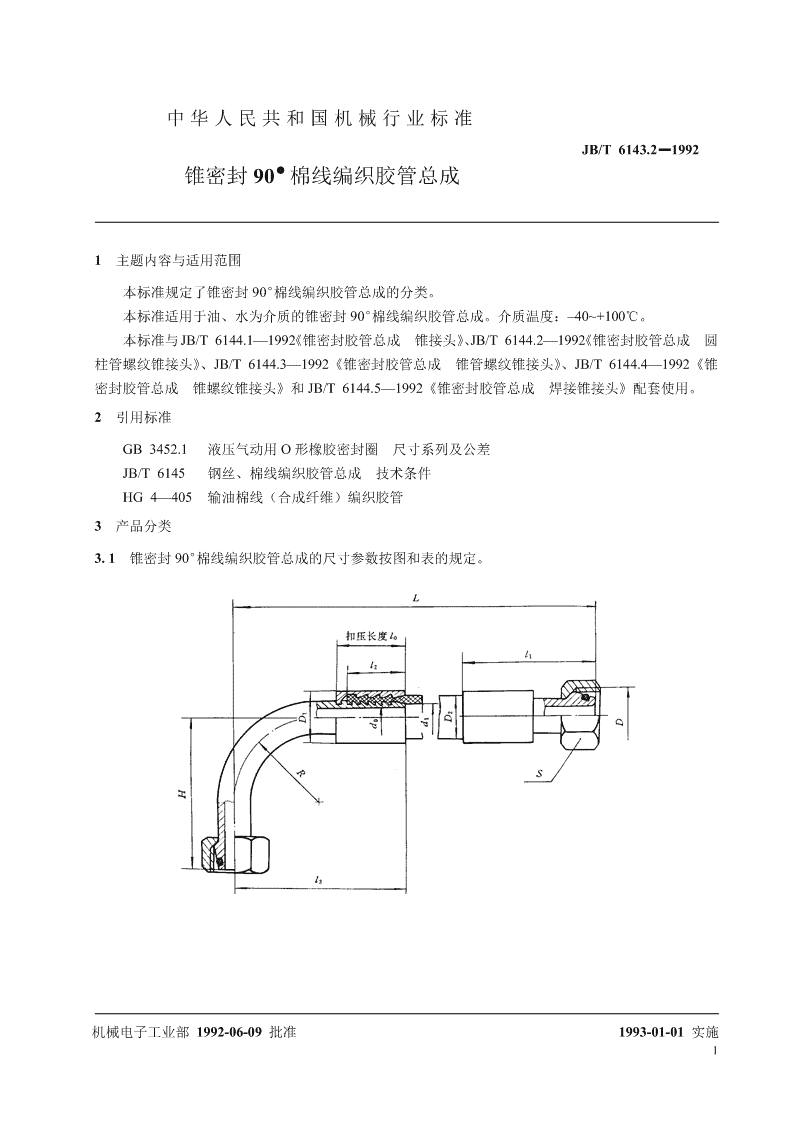

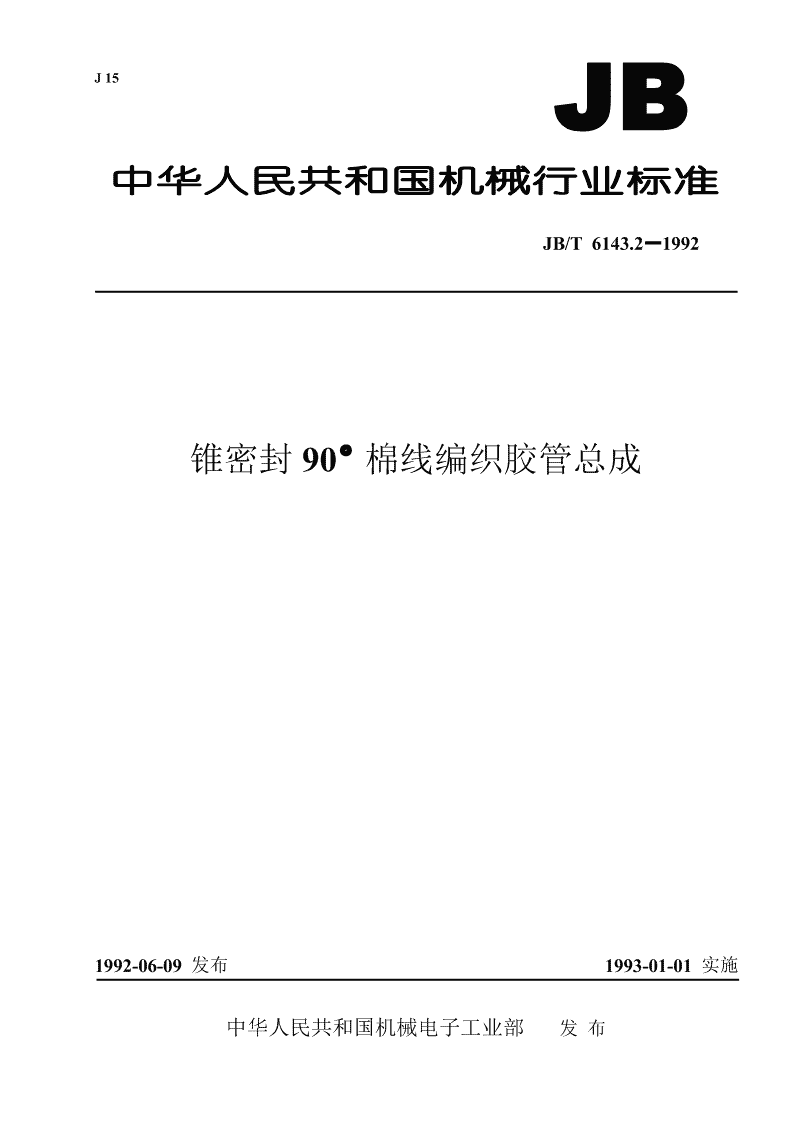

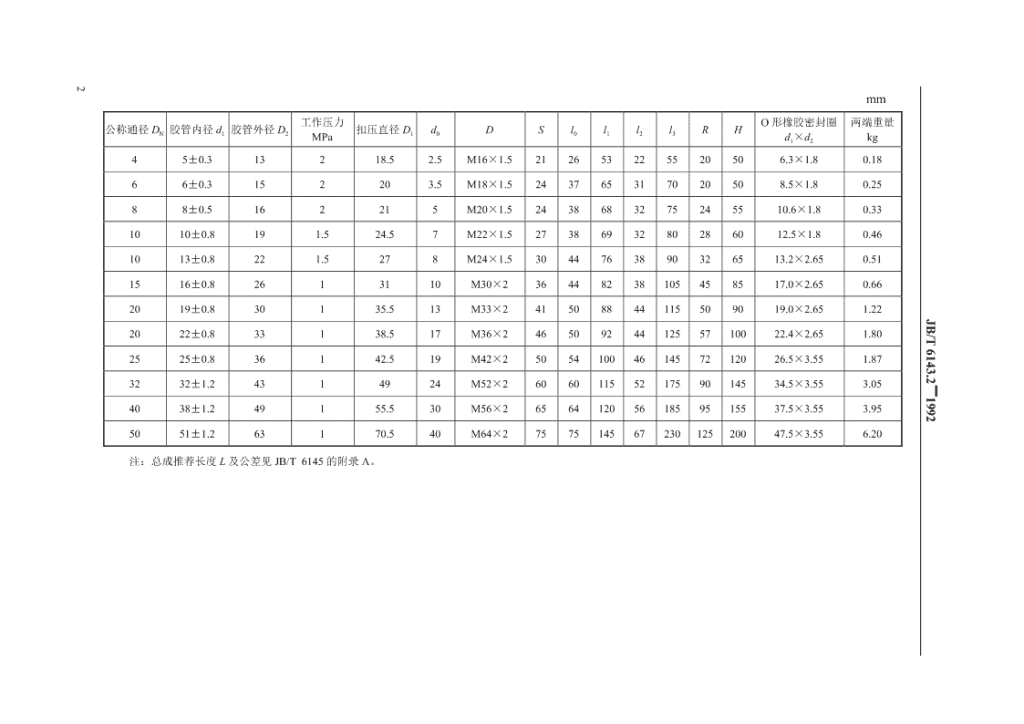

J15JB/T6143.2－1992锥密封90°棉线编织胶管总成1992-06-09发布1993-01-01实施中华人民共和国机械电子工业部发布 中华人民共和国机械行业标准JB/T6143.2－1992锥密封90°棉线编织胶管总成1主题内容与适用范围本标准规定了锥密封90°棉线编织胶管总成的分类。本标准适用于油、水为介质的锥密封90°棉线编织胶管总成。介质温度：–40~+100℃。本标准与JB/T6144.1—1992《锥密封胶管总成锥接头》、JB/T6144.2—1992《锥密封胶管总成圆柱管螺纹锥接头》、JB/T6144.3—1992《锥密封胶管总成锥管螺纹锥接头》、JB/T6144.4—1992《锥密封胶管总成锥螺纹锥接头》和JB/T6144.5—1992《锥密封胶管总成焊接锥接头》配套使用。2引用标准GB3452.1液压气动用O形橡胶密封圈尺寸系列及公差JB/T6145钢丝、棉线编织胶管总成技术条件HG4—405输油棉线（合成纤维）编织胶管3产品分类3.1锥密封90°棉线编织胶管总成的尺寸参数按图和表的规定。机械电子工业部1992-06-09批准1993-01-01实施1 2mm工作压力O形橡胶密封圈两端重量公称通径DN胶管内径d1胶管外径D2扣压直径D1d0DSl0l1l2l3RHMPad1×d2kg45±0.313218.52.5M16×1.5212653225520506.3×1.80.1866±0.3152203.5M18×1.5243765317020508.5×1.80.2588±0.5162215M20×1.52438683275245510.6×1.80.331010±0.8191.524.57M22×1.52738693280286012.5×1.80.461013±0.8221.5278M24×1.53044763890326513.2×2.650.511516±0.82613110M30×236448238105458517.0×2.650.662019±0.830135.513M33×241508844115509019.0×2.651.22JB/T6143.22022±0.833138.517M36×2465092441255710022.4×2.651.802525±0.836142.519M42×25054100461457212026.5×3.551.873232±1.24314924M52×26060115521759014534.5×3.553.05－19924038±1.249155.530M56×26564120561859515537.5×3.553.955051±1.263170.540M64×275751456723012520047.5×3.556.20注：总成推荐长度L及公差见JB/T6145的附录A。 JB/T6143.2－19923.2产品标记方法胶管总成××—××××JB/T6143.2标准号胶管总成长度，mm胶管内径，mm产品名称3.3标记示例胶管内径为6mm，总成长度L=1000mm的锥密封90°棉线编织胶管总成：胶管总成6–1000JB/T6143.24技术条件技术条件按JB/T6145的规定。附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人祁鼎顺。3 1992－JB/T6143.2中华人民共和国机械行业标准锥密封90°棉线编织胶管总成JB/T6143.2－1992*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数6,0001992年10月第一版1992年10月第一次印刷印数1－500定价0.80元编号1395机械工业标准服务网：http://www.JB.ac.cn
