J BT7852-2008-编织填料用聚丙烯腈预氧化纤维技术条件.pdf 9页

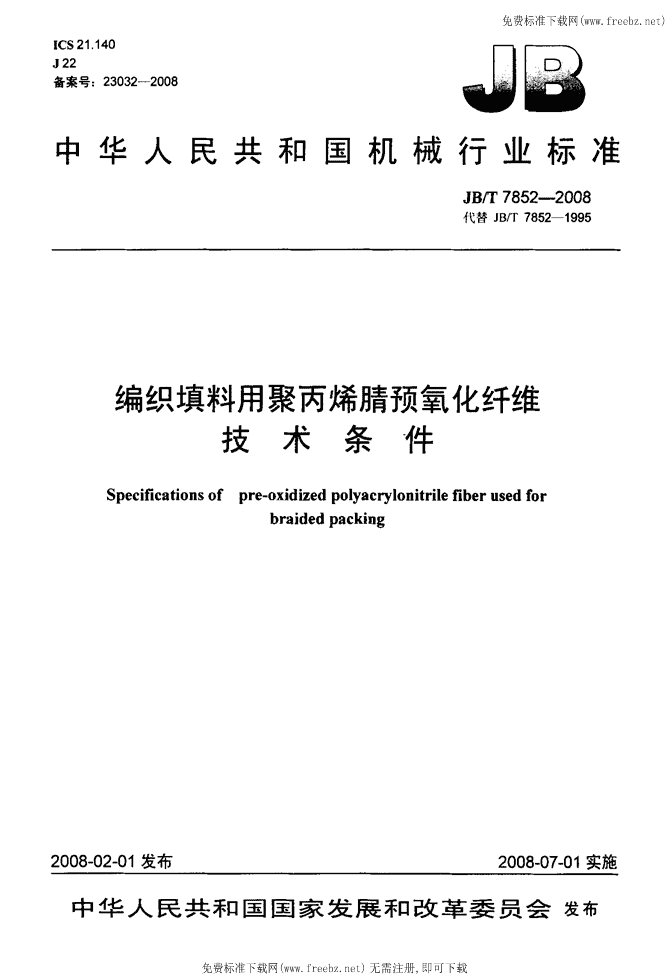

免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载ICS21．140J22备案号：23032--2008JB中华人民共和国机械行业标准JB厂r7852—2008代替JB／T78521995编织填料用聚丙烯腈预氧化纤维技术条件Specificationsofpre—oxidizedpolyacrylonitrilefiberusedforbraidedpacking2008-02—01发布2008．07．01实施中华人民共和国国家发展和改革委员会发布 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载标准分享网www.bzfxw.com免费下载目次前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．II1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．I2技术要求．⋯⋯⋯⋯．⋯⋯⋯．⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。13试验方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14检验规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15标志、包装、运输及贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1附录A(规范性附录)预氧化纤维密度的测试方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3A．1试验设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．3A．2试验条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3A．3试样⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3A．4试验步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．3附录B(规范性附录)预氧化纤维的抗拉强度、初始抗拉模量和断裂伸长率的试验方法⋯⋯⋯⋯⋯⋯4B．1试验设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．4B．2试验条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4B．3试样⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4B．4直径的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．4B．5初始抗拉模量、抗拉强度和断裂伸长率的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。5B．6结果与数据处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．6图B．1制备试样的纸框⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。4图B．2负荷．伸长曲线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。5表A．1试样长度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载ⅡJ劭T7852—2008前言本标准代替JBfI"7852--1995《编织填料用聚丙烯腈预氧化纤维技术条件》。本标准与JB／T7852--1995相比，只进行了编辑性修改，技术内容未作改动。本标准的附录A、附录B均为规范性附录。本标准由中国机械工业联合会提出。本标准由机械工业填料静密封标准化技术委员会归口。本标准起草单位：湖南大学。本标准主要起草人：徐仲榆、刘洪波、杨瑞枝。本标准所代替标准的历次版本发布情况：——JB厂r7852一】995。 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载标准分享网www.bzfxw.com免费下载编织填料用聚丙烯腈预氧化纤维技术条件1范围本标准规定了编织填料用聚丙烯腈(PAN)基预氧化纤维(以下简称预氧化纤维)的技术要求、试验方法和检验规则等内容。本标准适用于编织填料用预氧化纤维。2技术要求21预氧化纤维的力学性能应符合表1的规定。衰1密度抗拉强度初始抗拉模量断裂伸长率(％)舻。，MPaM中a1．35～1．45≥210≥6000≥132．2预氧化纤维的表面应光滑，无明显毛丝、断头和杂质等缺陷，不燃烧。2．3预氧化纤维的连续长度应不小于500m。3试验方法3．1预氧化纤维密度的试验方法按附录A的规定。3．2预氧化纤维的拉伸强度、初始抗拉模量和断裂伸长率的试验方法按附录B的规定。3．3预氧化纤维的外观质量用目测检查。4检验规则4．1预氧化纤维应经制造厂检验部门检验合格后方能出厂‘。4．2预氧化纤维的外观质量应全检，其余项目抽样检验。43抽样：4．3．1同一牌号、同一规格的产品以lOOkg为一批，不足100kg按一批计。4．3．2从同一批预氧化纤维中随机抽取两筒进行采样，采样时从每筒预氧化纤维中各取10m(先将每筒的第一个10In舍去)作为总试样。5标志、包装、运输及贮存5．1预氧化纤维应整齐地排绕在直径(外径)不小于45mm、壁厚不小于3mm的空心纸筒或塑料筒上，用柔软清洁的纸包装后装入塑料袋中，并注明长度、净重、制造日期及批号。5．2预氧化纤维的包装箱。卜应注明：a)产品名称、型号和规格；b)制造厂名称及商标；C)产品数量(筒数)和重量；d)出厂R期。5．3产品出厂包装箱内应附有产品合格证，其}：注明：1 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载2a)批号：b)标准号；c)检验员姓名或代号。5．4产品在运输过程中必须防止雨淋、曝晒和受潮。5．5产品应贮存在清洁、干燥的仓库内，严禁曝晒、雨淋。保管期从生产日期起不应超过三年。 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载标准分享网www.bzfxw.com免费下载附录A(规范性附录)预氧化纤维密度的测试方法A．1试验设备A．1．1直尺：长度为lm，精度为0．5mm。A．1．2天平：感量为O．1mg。A．1．3恒温干燥箱：带鼓风机，最高温度200"C。A．1．4干燥器：内装硅胶干燥剂。A．1．5烧杯：250mL。A．1．6支撑烧杯的支架。A．2试验条件A．2．1试验标准环境条件为温度20"C±5℃、相对空气湿度60％±5％。A_2．2在其他条件下进行试验时，应将试验环境温度和相对空气温度在试验报告中注明。A．3试样A．3．1按4．3．2取两个总试样，在两个总试样上每隔lm取一段试样，每个总试样上各取两段，共取四段，每段长度应符合表A．1的规定。表A．1试样长度l标称单丝数Kl361224l每段零长度2l10．5A．3．2试样表面应光滑，无毛丝、断头、打结和杂质等缺陷。A．3．3对所取四段试样必须编号，以免混淆。A．4试验步骤A．4．1将试样做成直径约为10mm的小环，放入已恒温至105"C±5℃的干燥箱中烘干2h，再放人干燥器中冷却至室温后称量。A．4．2用直径不超过0．1mm的金属丝系住试样环，在金属丝上作一标记，此标记所在位置应保证浸人无水乙醇后试样仍处于悬挂状态。A．4．3烧杯中注入化学纯无水乙醇，再放到支撑烧杯的支架上。A．4．4将系住试样的金属丝挂在天平上，在空气中称重，精确到0．1mg。然后将试样完全浸入无水乙醇中，通过摇动排除试样表面的气泡。调节无水乙醇的体积使液面与金属丝上的标记一致，在无水乙醇中称量，精确到0．1mg。A．4．5取掉试样，称出金属丝在空气中和在无水乙醇中(金属丝也应浸至A．4．2所做标记位置)的重量，精确到0．1mg。A．4．6用液体密度计测出无水乙醇的密度。A．4．7按式(A．1)计算密度，结果以四个试样的算术平均值表示，取小数点后两位数。3 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载JB厂r7852—2008P=—』Lp0⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯·⋯⋯⋯·(A．1)n一％式中：r预氧化纤维的密度，单位为g，cm3；po——无水乙醇的密度，单位为g／cm3；mt——试样在空气中的质量，单位为g；m2——试样在无水乙醇中的质量，单位为g。A．4．8两个总试样上所取IⅡt-N试样的密度测试结果的最大偏差应不大于2％，超过2％时应重新取样测试。附录B(规范性附录)预氧化纤维的抗拉强度、初始抗拉模量和断裂伸长率的试验方法B．1试验设备B．1．1光学透射显微镜：放大倍数500×，目镜中有带刻度线的十字测微尺。B．1．2单纤维电子强力仪：量程0cN～100cN，配带XY记录仪。B．1．3三角板一套。B．2试验条件B．21试验标准环境为温度20。C±5。C、空气相对温度60％4-5％。B．2．2在其他条件下进行试验时，应将试验环境温度和空气相对湿度在试验报告中注明。B．3试样B．3．1从每个总试样上每隔lm各取一段长约100mm的试样，共取两段。B．3．2将两段试样在丙酮中浸泡2h，以除去表面保护胶，未上胶试样则只要浸泡10min即可，取出后让丙酮自然挥发。B．3．3从每段试样中随机抽取15根预氧化纤维单丝，共30根，分5Itl,glt,di结剂贴于图B．I所示的纸框上，在室温下自然干燥24h～48h，编号备测。图B．1制备试样的纸框B4直径的测定B．4．1显微镜目镜测微尺高刻度线上每一小格对应的尺寸用0．01mm的显微尺标定。B．4．2将贴有预氧化纤维并编号的纸框顺次置于显微镜的载物台上，调节物镜焦点使纤维单丝在目镜4 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载标准分享网www.bzfxw.com免费下载中成像清晰后，读取纤维边缘在目镜测微尺刻度线中所占在格数，精确至0．2格。B．4．3按式(B．1)计算纤维单丝的直径，精确至小数点后两位数。d=clo×格数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯“(B．1)式中：d一预氧化纤维单丝直径，单位为t．tm；面——显微镜目镜测微尺刻度线上每一格对应的尺寸．单位为岫l，格。B．5初始抗拉模量、抗拉强度和断裂伸长率的测定B．5．1操作规程B．S．1．1将单纤维电子强力仪上、下夹持器的间距调至25rran，下夹持器的下降速度调至(8～10)mm／min．XY记录仪的走纸速度调至(60～120)ram／rain．B，5．1_2将已测定直径的贴有纤维单丝的纸框，依顺序安装在强力仪上、下夹持器之间，剪开纸框的两边。B．5．1．3按下下降按钮，下夹持器即恒速下降，同时XY记录仪自动记录负荷．伸长曲线(见图B．2)。图B．2负荷一伸长曲线B．5．1．4在负荷一伸长曲线上分gⅡ作出包括零负荷点或断裂负荷点在内的两条切线，并相交于A点。B．5．2初始抗拉模lie读出A点的负荷值Pl和伸长量Ab，按式(B．2)计算初始抗拉模量，精确至小数点后一位。E=—1000瓦0P1矿／(“14)d2⋯⋯⋯⋯⋯⋯⋯⋯“(B．2)(△厶，L"足式中：卜初始抗拉模量，单位为IVIPa；n——^点所对应的负荷值，单位为cN：萨—-纤维单丝直径，单位为pm；△Ll——-^点所对应的伸长量，单位为mm；￡r～纤维单丝试样的长度(25mm)；弘—_{申长量校正系数。。下夹持器下降速度(mm／min)一记录仪走纸速度(ram／rain)B．5．3抗拉强度o5 免费标准下载网(www.freebz.net)免费标准下载网(www.freebz.net)无需注册,即可下载读出断裂点的负荷值P2，按式(B．3)计算拉伸强度，取三位有效数字。盯：10000P2．⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(B．3)(n／4)d‘式中：口一拉伸强度，单位为MPa；P厂断裂点对应的负荷值，单位为cN。B．5．4断裂伸长率￡读出断裂点的伸长量△L2，按式(B．4)计算断裂伸长率，精确到小数点后一位数。￡=些兰K×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(B．4)L式中：￡一断裂伸长率，％；△￡口——断裂点的伸长量，单位为irlnl；[．——纤维单丝试样的长度(25mm)；H申长量校正系数(B．5．2)。B．6结果与数据处理B．6．1分别以30根纤维单丝拉伸强度、初始抗拉模量和断裂伸长率的算术平均值作为试样的测试结果。B．6．2按式(B．5)和式(B．6)计算标准偏差和离散系数。s-J哿≠⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯c嬲，ci=兰x100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(B．6)X式中：．’一标准偏差：cv——离散系数：x厂_一每根纤维单丝测试结果；i——力学量的算术平均值；n——测量单丝数目。B．6．3抗拉强度、初始抗拉模量、断裂伸长率的离散系数应分别小于30％、30％／(U25％，否则应重新取样重测。6
