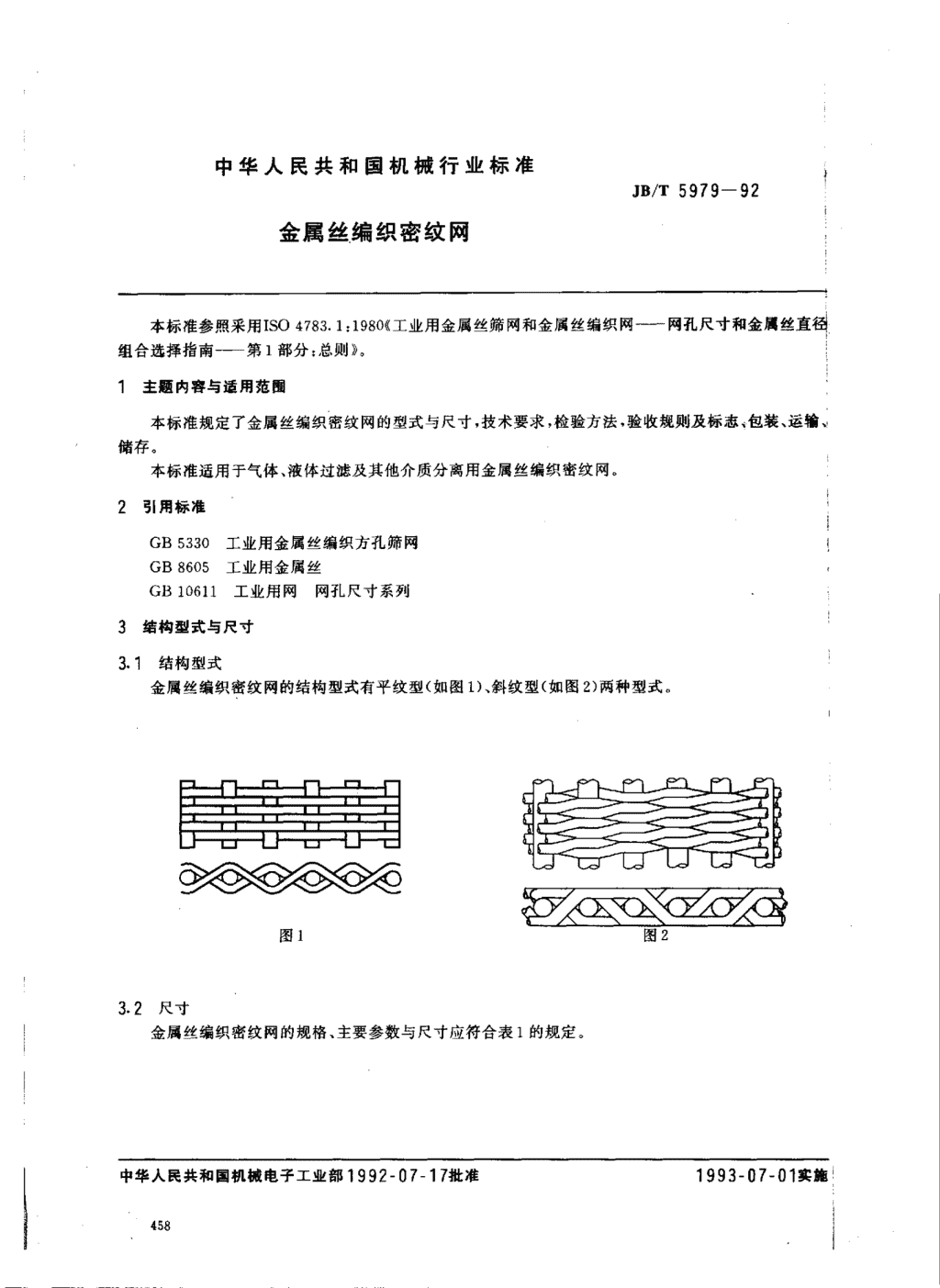

中华人民共和国机械行业标准JB/T5979一92金属丝编织密纹网本标准参照采用ISO4783.1:1980《工业用金属丝筛网和金属丝编织网一网孔尺寸和金属丝直侧组合选择指南—第1部分:总则》。1主题内容与适用范围本标准规定了金属丝编织密纹网的型式与尺寸，技术要求，检验方法，验收规则及标志、包装、运翰、储存。本标准适用于气体、液体过滤及其他介质分离用金属丝编织密纹网。2引用标准GB5330工业用金属丝编织方孔筛网GB8605工业用金属丝GB10611工业用网网孔尺寸系列3结构型式与尺寸3门结构型式金属丝编织密纹网的结构型式有平纹型(如图1),斜纹型(如图2)两种型式。图l3.2尺寸金属丝编织密纹网的规格、主要参数与尺寸应符合表1的规定。中华人民共和国机械电子工业部1992一07-17批准1993一07一01实施458 JB/T5979一92表1经丝间网孔尺寸纬丝密度根/dm金属丝直径型号经火纬网孔算术平大网孔尺寸大网孔数基本尺寸基本根数极限偏差nlll‘均尺寸偏差偏差范围量不多于】nnl根/dm%%写%MPW28071只0.632，8175MPW320.63汉0.452.36244MP、V40050又03552.00310MPW450.45X0.3151‘70349MPW(48)0.45XO315163349士721~35MPW550.40X0.28140393MPW石00峨0火0，28118393IMPW680.355又0.2241491MPW700.355XO.25100440MPW760315X0.20100550MPW900315X0.224085491MPW100028X020071550MPW1200.25X0180.60611MFW1400.224X01605024~40688士8MPW1600.20又0.140.425786MPW1800.16X0.1120.409826士10MPW20O0.14XO，1003551100MPW2400‘14XO.100301100MPW2600，125火0.090.251222MPW280IollZXO.080251375MPW280I0.112X0.0710251549MXW30010，112XO.0802122750土9MXW30O口0112X0.071021230~503098MXW(320)0.10X00710.21330邹MXW36010。10X00710.183098MXW360万010大0.0630.183492MXW4001010X00630.153492MXW40010.10X0.0710.153098士10MX研15000.07lX0‘0500.1254400MXW6000.063X0.0400，106550035~80、MXW(630)0.063X00360.0966111士112MXW65OI0.063X00400.09550045g Js/T5979一92续表1经丝间网孔尺寸纬丝密度根/dm金属丝直径网孔算术平大网孔尺寸大网孔数型号经X纬基本尺寸基本根数极限伯差均尺寸偏差偏差范围量不多于mm口lm根/dm%%%肠MXW65010.063又0.0360.096111MXW(6851)0.063X0.0400.0835500MXW(6851)0.063X0.0320.0836875MXW7950.050X0.0320.075士11.235-606875MXW8500.045X0.0300.07573336士10MXW100010.040X0.0280.0637857MXW100010.040X0.0250.0638800MXW11250.036X0.0250.05341--708800MXW(11800.036X0,0250.049士12.5880046^80MXW12500.036又0,0250.0458800注:表中有()属保留规格3.3标记型号编制方法平纹密纹网(见图1)的型号编制方法MP一、v一xx规格代号网代号平纹编织(平)代号密纹(密)代号斜纹密纹网(见图2)的型号编制方法MX一W一xx一规格代号一网代号双层斜纹编织(斜)代号密纹(密)代号标记方法口一口/口一口标准编号网宽，m材料经丝直径/纬丝直径，mm型号(见表1)460 JB/T5979一923.3.3标记示例示例1:经丝直径0.40mm，纬丝直径0.28mm，网宽1000mm,OCr18Ni19材料，平纹编织的金属丝编织密纹网标记:MPW80-0.40/0.28-OCr18Ni19-1JB/T5979-92示例2:经丝直径。.050mm，纬丝直径0.032mm，网宽1000mm,H80材料，斜纹编织的金属丝编织密纹网标记:MXW798-0.050/0.032-H80-1JB/5979-924技术要求4.1金属丝材料应符合GB8605表2的规定。根据不同用途，也可采用其他金属材料。4.2金属丝直径偏差和圆度公差应符合GB8605表1的规定。4.3纬丝密度及其极限偏差应符合表1的规定。4.4经向金属丝之间的网孔平均尺寸偏差、大网孔尺寸偏差范围和经向大网孔数量应符合表1的规定。4.5金属丝编织密纹网应成卷供应，每卷网可由一段或数段组成，同一卷内必须是同一规格、同一材料。每段网的最小长度应符合表2的规定表2型号网段长度(min)mMPW28^-280MXW300630MXW6501000MXW1125--12504.6网幅宽度为800,1000,1250,1600,2000mm。根据双方协商也可制造其他幅宽的网，其偏差不应超过网幅宽度的2%04.7网表面应平整、清洁，纬丝应紧密排列，没有间隙，不应有任何机械损伤、锈斑。4.8网面编织缺陷应符合表3的规定。表3断丝、回鼻形成的亮点平均数双线、错铰、稀道形成的亮道平均数型号(不多于)(不多于)个/m`条/mMPW28--100101MPW120-y280151MXW300--600502MXW630^-8501803MXW1000125025035试验方法5.1网产品应在有均匀光源的毛玻璃检验台上进行检验。5.2网面质童用目测或借助5^25倍显微镜观察，缺陷处及报废部位应做出明显标志。5.3经、纬丝直径偏差和圆度公差的测量应按Gs8605的规定进行检骏。5.4纬丝密度应在下列条件下测量: JB/T5979一92a.在距网边10mm的网面内;b选用0.01^-0.05mm的量具;c.测量长度:对于MPW28^120,测量长度为5mm;对于MPW140180,测量长度为8mm;对于MPW200-MXW600,测量长度为2mm;对于MXW630^1250,测量长度为1mm,5.5经丝网孔算术平均尺寸和大网孔尺寸的测量应选用。01--0.05mm的量具，在网端进行侧最。5.6大网孔尺寸数量在200mmX200mm网面上测定。5.7网幅宽度和网段长度用分度值不低于1mm的量具测量。6检验规则6.，产品由制造厂技术检验部门检验，并签发合格证方能出厂。6.2产品应成卷提交检验，一卷内含有数段者，每个网段都必须进行检验6.3检验项目应包括:a.编织类型;b.经丝直径和经丝间网孔尺寸;c.纬丝直径和纬丝密度;d.网面质量;e.网宽、网长及数量。7标志、包装、运输、储存7.1标志71，成品应附有产品合格证，其内容包括:a.产品名称及标记;b.数量;c.生产日期;d.质量检验部门印记;e.制造厂名和商标。了.1.2每个外包装表面应标明:a.产品名称及标记;b.制造厂名;c净重和毛重;d.出厂日期;e.包装储运图示标志。72包装7.2.1成品的内包装应采用防潮纸及其他不影响网产品表面质量的材料，亦可供需双方协商确定。7.2.2成品的外包装可用木箱或其他包装材料。7.2.3每个外包装要附有产品合格证等随带文件。了.3运输、储存7.3门运输过程应有防雨、防潮措施。7，32应储存于干燥及无腐蚀的场所 JB/T597992附录A金属丝编织密纹网结构参数表(参考件)表Al相当英制目数基本孔径参考值有效截面率单位面积网重型号飞卢经X纬拜nl%kgzm艺目/25.4mmMP、V2831514‘25.421977.24X44}MPW3230020.4849X62,一”·。ꌴ}11·53一lMPW40I21.53.161.2110.2X79}{.MPW4522421t22.541.0811.8X89一MPW(48)21220.6286lt0812.2X89MPW5518G20.12.560.9614.IX100MPW6016017.62640.9616.IX100MPW6816023.0214080317，2X125MP、V7014016.72.370.85518.7Xll2MPW7614022.31.900.71519.3X140MPWgO112157213076321.8火125!MP、VIOO1001.9206825.6X140MPW120吕013.61.740、6129.9X155MPW14O7l12.71.58{}.54435，IX175MPW16O12.51.40048406冰20060〕MPW18O5615.01.090.38445.4只249MP叭2005O14.60.960.3451，3又279MPW2404512.80.9903457.7X279MPW2603610_80.900.30567.7X310MPW28013612.7〔)790.27270.2X349MPW28OI4016。20.72025470.2X393MXW30013O10.2lt390.27278.4X698MXW300I3213.斗1260254784X787MXW(320)301221.22().24281.2X787MX、V3601259.61.240.24290.7X787MXW36OI2812.71.12022690.7X887MXW40OI229_61，150226102义887MXW400I207O1.260.242102只887MXWS(〕0l795088〔)171130Xlll84韶 Js/T5979一92续表A1相当英侧目数基本孔径参考值有效截面率单位面积网重型号经x纬产m%kg/m之mm目/25.4mmMXW6001611.30.720.143150X1397MXW(630)1512.40.670.135160X1552MXW6501128.60.73166X1397一。.143MXW65011411.20.680.135166X1552MXW(685)1117.40.740.143174X1397MXW(685)11312.90.630.127174X1746MXW795109.20.580.114203X1746MXW850109.90.530.105212x1862MXW1000188.00.500.096247X1996MXW10001910.60.450.090247X2235MXW112577.20.450.086285X2235MXW(1180)66.10.450.086299X2235MXW125055.00.460.086314X2235注:表中有括号的属保留规格。附加说明:本标准由全国筛网筛分标准化技术委员会提出并归口。本标准由机械电子工业部机械标准化研究所、国营五四0厂负责起草。464
