水带圆织机斜纹布编织原理 9页

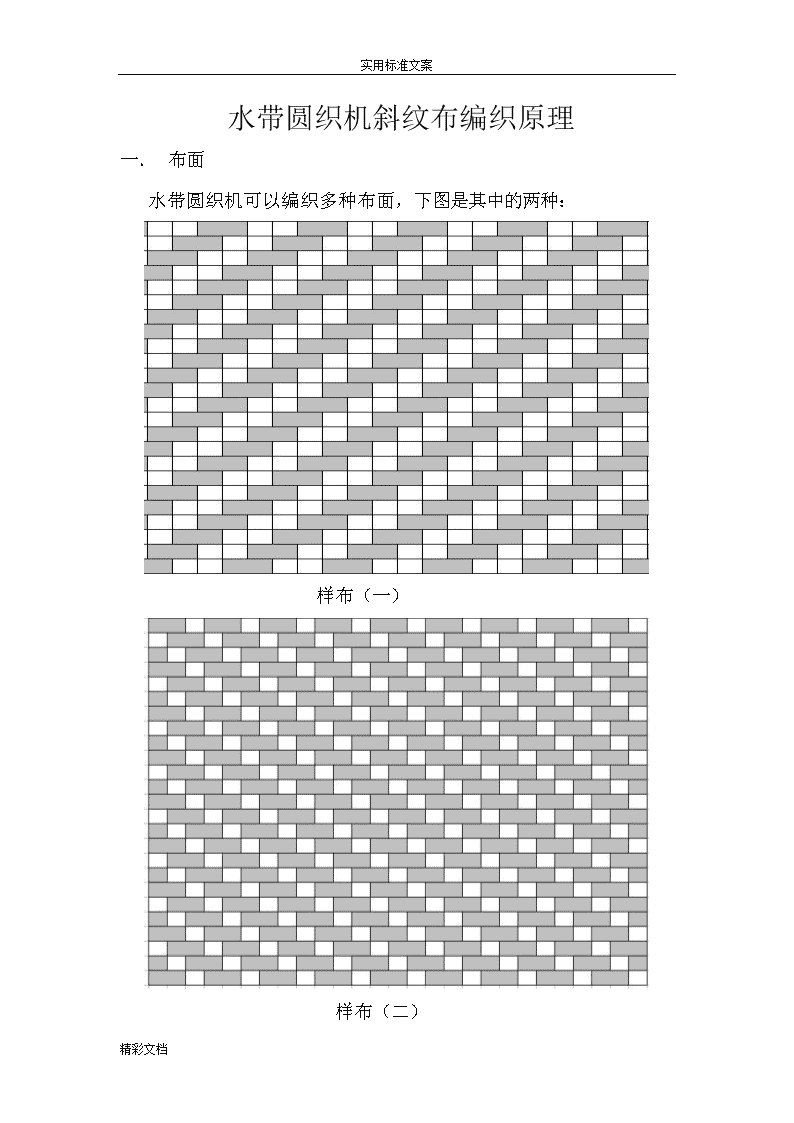

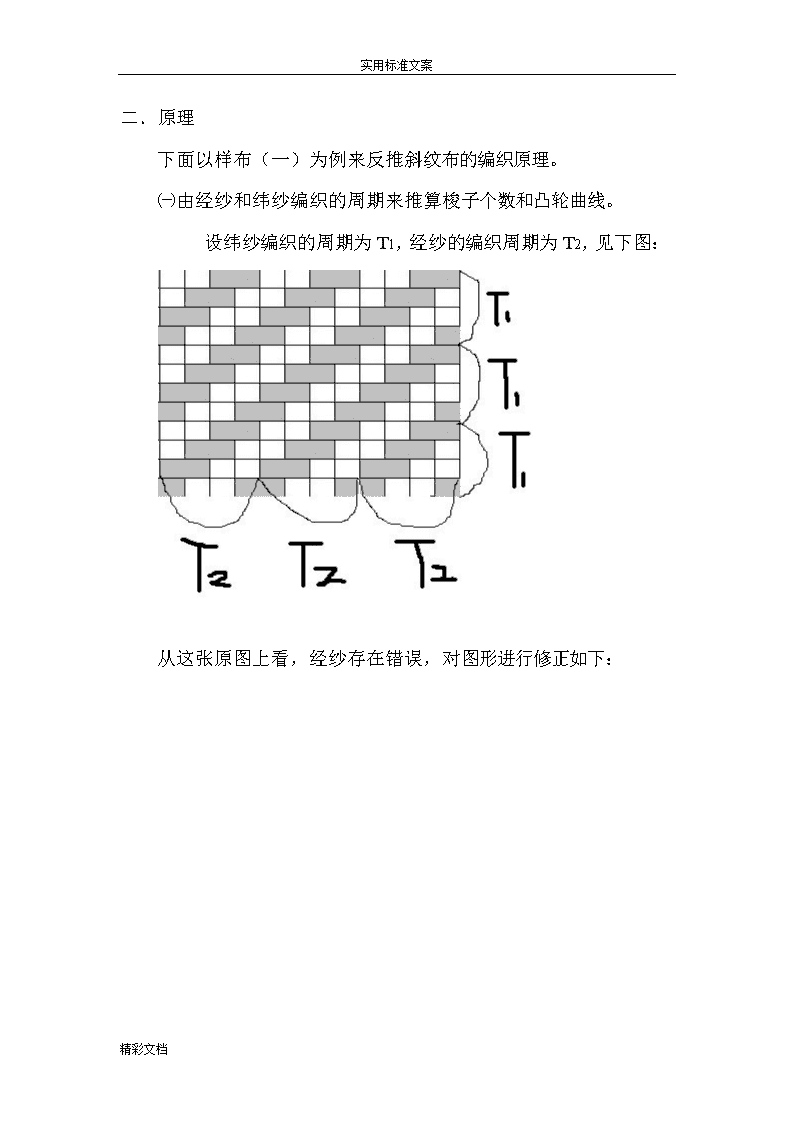

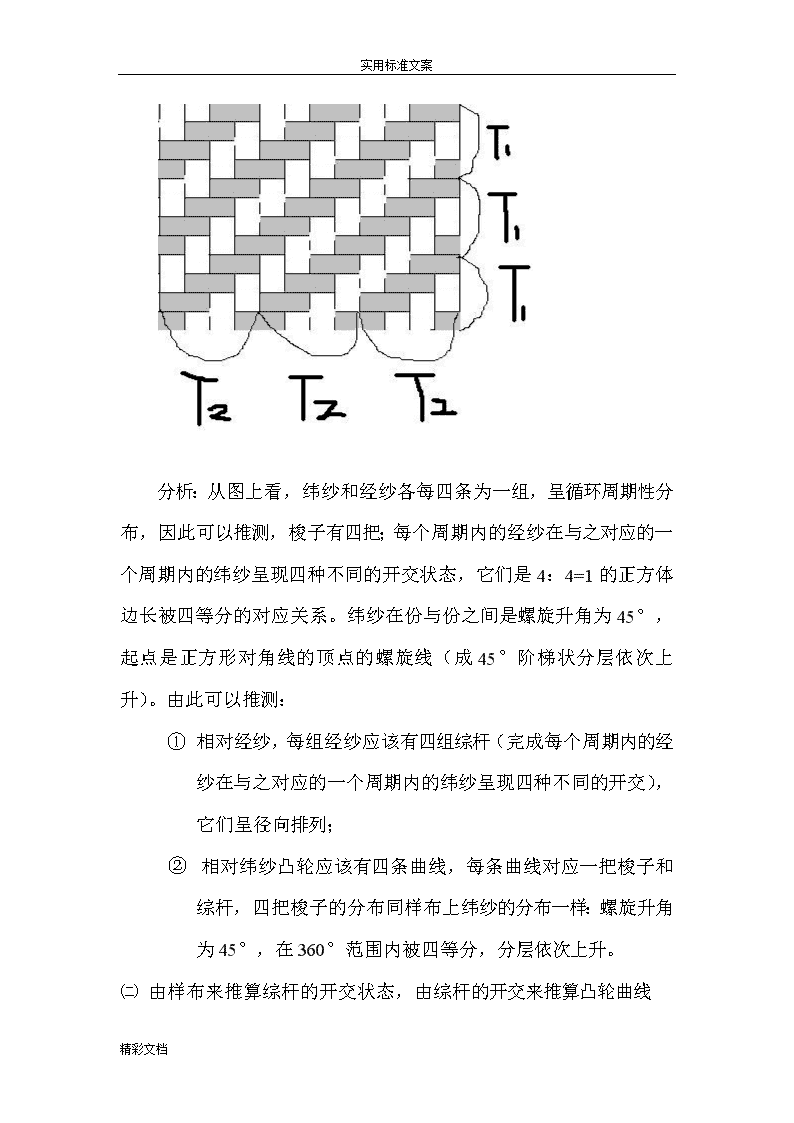

实用标准文案水带圆织机斜纹布编织原理一．布面水带圆织机可以编织多种布面，下图是其中的两种：样布（一）样布（二）精彩文档 实用标准文案二．原理下面以样布（一）为例来反推斜纹布的编织原理。㈠由经纱和纬纱编织的周期来推算梭子个数和凸轮曲线。设纬纱编织的周期为T1，经纱的编织周期为T2，见下图：从这张原图上看，经纱存在错误，对图形进行修正如下：精彩文档 实用标准文案分析：从图上看，纬纱和经纱各每四条为一组，呈循环周期性分布，因此可以推测，梭子有四把；每个周期内的经纱在与之对应的一个周期内的纬纱呈现四种不同的开交状态，它们是4：4=1的正方体边长被四等分的对应关系。纬纱在份与份之间是螺旋升角为45°，起点是正方形对角线的顶点的螺旋线（成45°阶梯状分层依次上升）。由此可以推测：①相对经纱，每组经纱应该有四组综杆（完成每个周期内的经纱在与之对应的一个周期内的纬纱呈现四种不同的开交），它们呈径向排列；②相对纬纱凸轮应该有四条曲线，每条曲线对应一把梭子和综杆，四把梭子的分布同样布上纬纱的分布一样：螺旋升角为45°，在360°范围内被四等分，分层依次上升。㈡由样布来推算综杆的开交状态，由综杆的开交来推算凸轮曲线精彩文档 实用标准文案从布样中提取一个单元，如下图：此单元横向对应每组经纱的四个综杆，纵向对应四把梭子在整个圆周范围内在四条曲线上完成的四次开交，见下图：精彩文档 实用标准文案精彩文档 实用标准文案分析：综杆1对应凸轮曲线1，具备以下特点：①0°-90°为高点；②90-180°由高点过渡到低点；③180°-270°为低点；④270°-360°由低点过渡到高点。分析：综杆2对应凸轮曲线2，具备以下特点：①0°-90°由高点过渡到低点；②90-180°为低点；③180°-270°由低点过渡到高点；④270°-360°为高点；分析：综杆3对应凸轮曲线3，具备以下特点：①0°-90°为低点；②90-180°由低点过渡到高点；精彩文档 实用标准文案③180°-270°为高点；④270°-360°由高点过渡到低点；分析：综杆4对应凸轮曲线4，具备以下特点：①0°-90°由低点过渡到高点；②90-180°为高点；③180°-270°由高点过渡到低点；④270°-360°为低点；将四条曲线组合如下图精彩文档 实用标准文案由CAD图生成的3D图机器结构如下图：精彩文档 实用标准文案精彩文档
