非金属补偿器编织物框架 3页

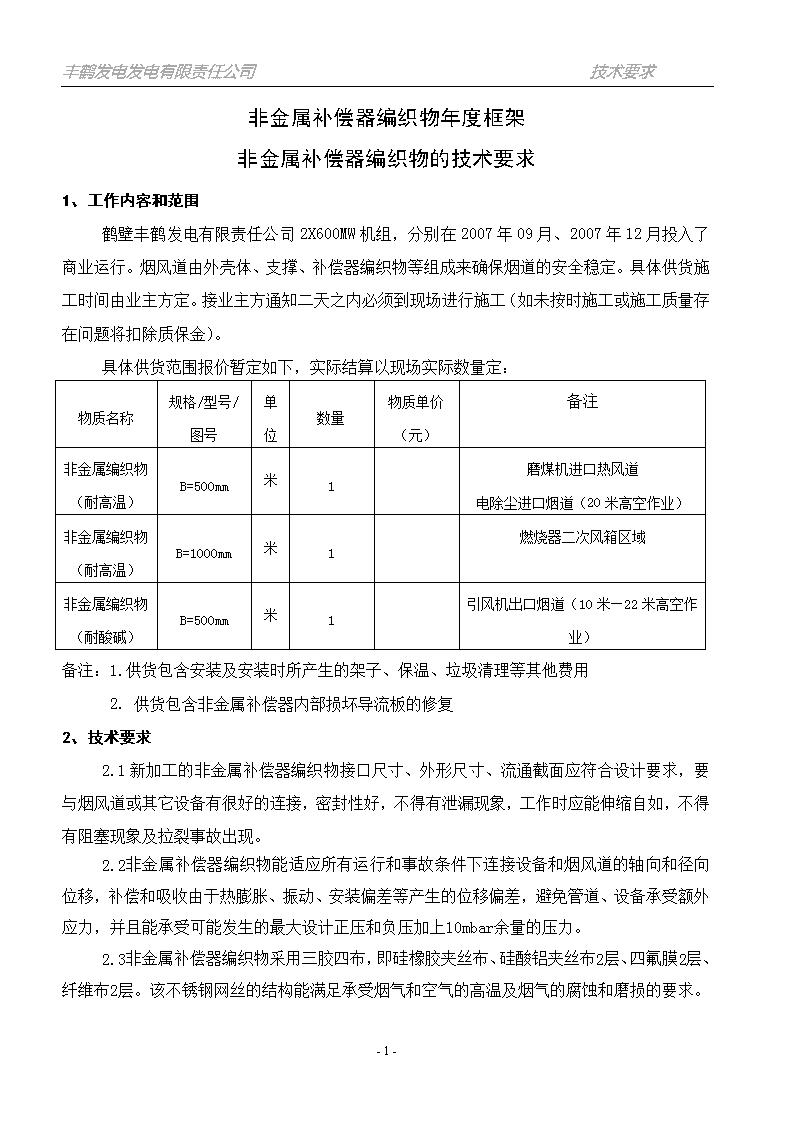

丰鹤发电发电有限责任公司技术要求非金属补偿器编织物年度框架非金属补偿器编织物的技术要求1、工作内容和范围鹤壁丰鹤发电有限责任公司2X600MW机组，分别在2007年09月、2007年12月投入了商业运行。烟风道由外壳体、支撑、补偿器编织物等组成来确保烟道的安全稳定。具体供货施工时间由业主方定。接业主方通知二天之内必须到现场进行施工（如未按时施工或施工质量存在问题将扣除质保金）。具体供货范围报价暂定如下，实际结算以现场实际数量定：物质名称规格/型号/图号单位数量物质单价（元）备注非金属编织物（耐高温）B=500mm米1磨煤机进口热风道电除尘进口烟道（20米高空作业）非金属编织物（耐高温）B=1000mm米1燃烧器二次风箱区域非金属编织物（耐酸碱）B=500mm米1引风机出口烟道（10米—22米高空作业）备注：1.供货包含安装及安装时所产生的架子、保温、垃圾清理等其他费用2.供货包含非金属补偿器内部损坏导流板的修复2、技术要求2.1新加工的非金属补偿器编织物接口尺寸、外形尺寸、流通截面应符合设计要求，要与烟风道或其它设备有很好的连接，密封性好，不得有泄漏现象，工作时应能伸缩自如，不得有阻塞现象及拉裂事故出现。2.2非金属补偿器编织物能适应所有运行和事故条件下连接设备和烟风道的轴向和径向位移，补偿和吸收由于热膨胀、振动、安装偏差等产生的位移偏差，避免管道、设备承受额外应力，并且能承受可能发生的最大设计正压和负压加上10mbar余量的压力。2.3非金属补偿器编织物采用三胶四布，即硅橡胶夹丝布、硅酸铝夹丝布2层、四氟膜2层、纤维布2层。该不锈钢网丝的结构能满足承受烟气和空气的高温及烟气的腐蚀和磨损的要求。-3- 丰鹤发电发电有限责任公司技术要求非金属补偿器圈带编织物由硅胶布、无碱玻璃纤维布、聚四氟乙烯、玻璃纤维棉等材料复合而成，不采用石棉材料。上述使用的材料具有良好的耐温、防灰、防磨、防腐蚀性能。2.4非金属补偿器由下列五部分组成：非金属圈带、隔热填料层、不锈钢网丝、机架、导流板。施工安装时必须检查确认各组成部分结构完整、质量可靠后方可进行非金属补偿器编织物的安装和螺栓连接。保证安装后非金属补偿器及与烟风道的密封是100％气密性。2.5热风道用非金属补偿器编织物要求耐温400℃，非金属补偿器由安装具体要求如下（从外向内）：1）不锈钢钢丝网1.0mm2）三防布1.2mm3）钢丝硅胶布1.5mm4）聚四氟乙烯0.3mm5)复合橡胶无碱玻璃纤维布1.2mm6）陶瓷纤维保温毯10mm7）夹不锈钢丝无碱玻璃纤维布1.5mm非金属补偿器编织物的阻挡及隔热层材料由以下材料组成：1)两层δ=20mm的硅酸铝纤维毡；2)两层φ=0.2mm丝径的不锈钢丝网；3)硅酸铝纤维棉；严禁使用岩棉材料作隔热材料。2.6非金属补偿器编织物（耐酸碱）由以下材料组成（耐温200℃）：具体要求如下（从外向内）1）不锈钢钢丝网1.0mm2）三防布1.2mm3）氟胶布1.5mm4）聚四氟乙烯0.3mm5）复合橡胶无碱玻璃纤维布1.2mm6）四氟膜0.3mm7）夹不锈钢丝无碱玻璃纤维布1.5mm-3- 丰鹤发电发电有限责任公司技术要求严禁使用含石棉成分材料制作圈带，圈带端部必须用包边布将几层缝合在一起。2.7提供非金属补偿器编织物局部样品3、其它要求3.1产品检验合格证书；3.2主要材料试验合格证书；3.3主要材料试验报告；3.4安装、使用手册；3.5现场安装时带补偿器编织物专用胶及专用针、线；3.6热风道、烟道补偿器编织物常温许用疲劳寿命不小于10000次（疲劳寿命安全系数不小于15）。-3-
