湘雅医院编织千兆网络.doc 4页

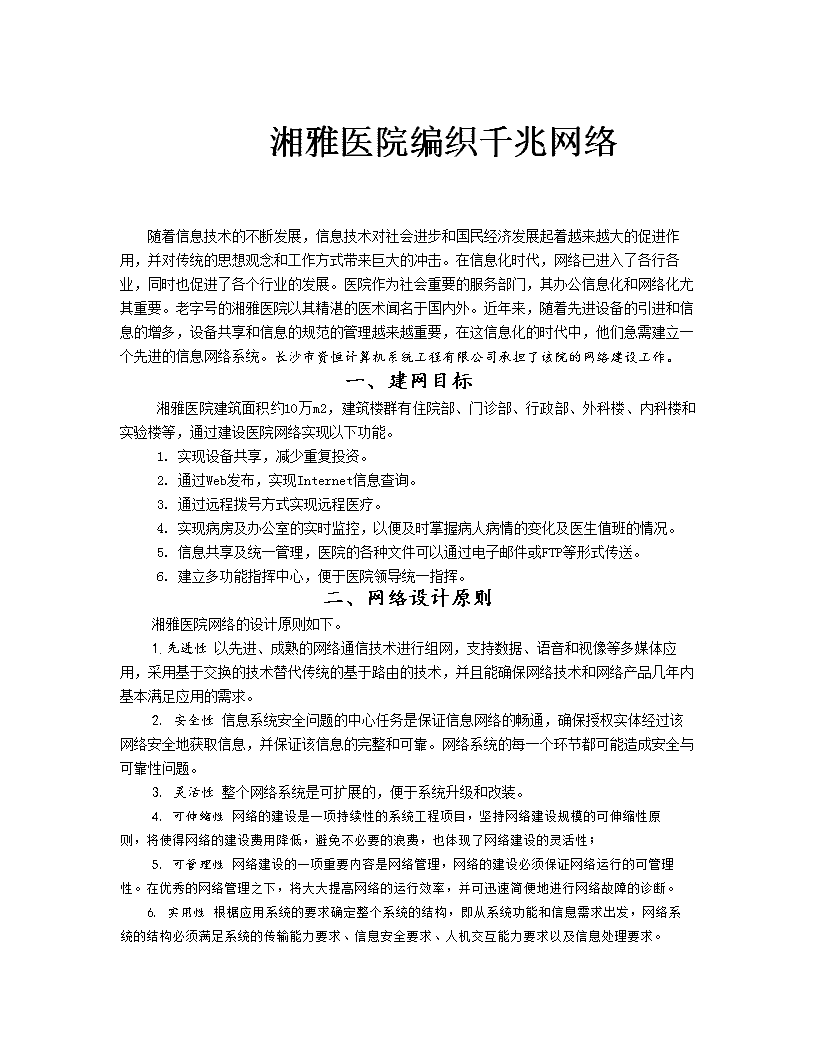

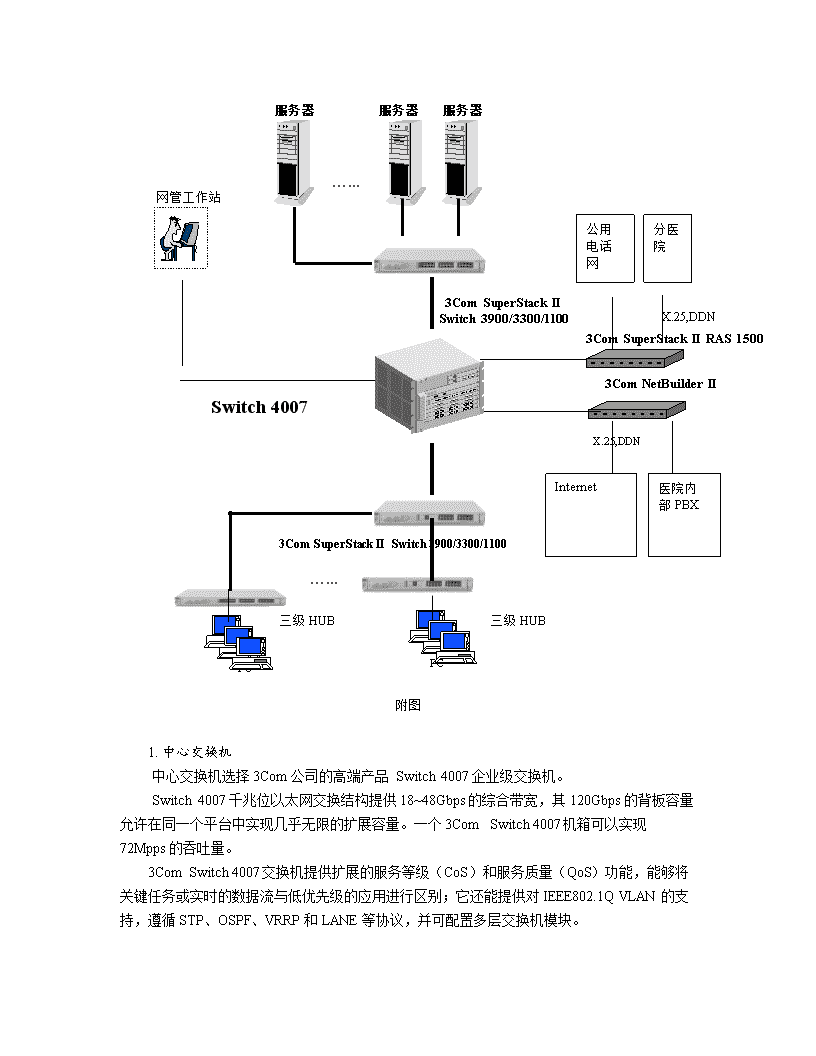

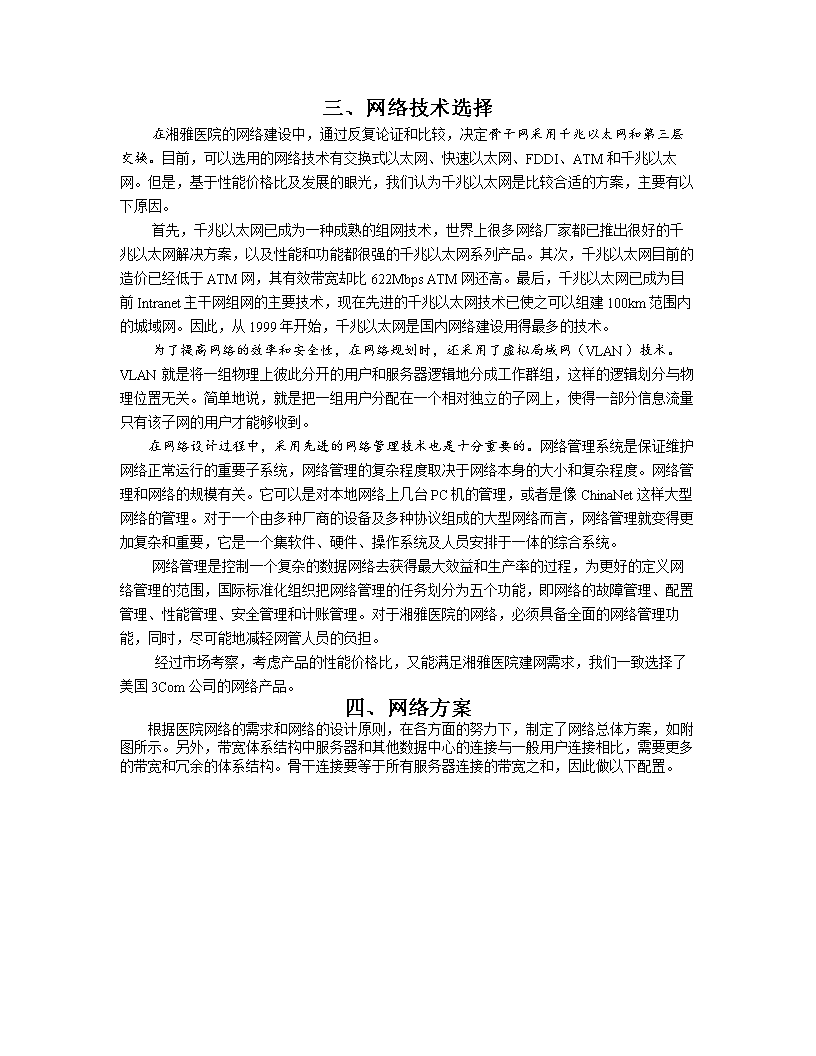

湘雅医院编织千兆网络随着信息技术的不断发展，信息技术对社会进步和国民经济发展起着越来越大的促进作用，并对传统的思想观念和工作方式带来巨大的冲击。在信息化时代，网络已进入了各行各业，同时也促进了各个行业的发展。医院作为社会重要的服务部门，其办公信息化和网络化尤其重要。老字号的湘雅医院以其精湛的医术闻名于国内外。近年来，随着先进设备的引进和信息的增多，设备共享和信息的规范的管理越来越重要，在这信息化的时代中，他们急需建立一个先进的信息网络系统。长沙市资恒计算机系统工程有限公司承担了该院的网络建设工作。一、建网目标湘雅医院建筑面积约10万m2，建筑楼群有住院部、门诊部、行政部、外科楼、内科楼和实验楼等，通过建设医院网络实现以下功能。1.实现设备共享，减少重复投资。2.通过Web发布，实现Internet信息查询。3.通过远程拨号方式实现远程医疗。4.实现病房及办公室的实时监控，以便及时掌握病人病情的变化及医生值班的情况。5.信息共享及统一管理，医院的各种文件可以通过电子邮件或FTP等形式传送。6.建立多功能指挥中心，便于医院领导统一指挥。二、网络设计原则湘雅医院网络的设计原则如下。1.先进性以先进、成熟的网络通信技术进行组网，支持数据、语音和视像等多媒体应用，采用基于交换的技术替代传统的基于路由的技术，并且能确保网络技术和网络产品几年内基本满足应用的需求。2.安全性信息系统安全问题的中心任务是保证信息网络的畅通，确保授权实体经过该网络安全地获取信息，并保证该信息的完整和可靠。网络系统的每一个环节都可能造成安全与可靠性问题。3.灵活性整个网络系统是可扩展的，便于系统升级和改装。4.可伸缩性网络的建设是一项持续性的系统工程项目，坚持网络建设规模的可伸缩性原则，将使得网络的建设费用降低，避免不必要的浪费，也体现了网络建设的灵活性；5.可管理性网络建设的一项重要内容是网络管理，网络的建设必须保证网络运行的可管理性。在优秀的网络管理之下，将大大提高网络的运行效率，并可迅速简便地进行网络故障的诊断。6.实用性根椐应用系统的要求确定整个系统的结构，即从系统功能和信息需求出发，网络系统的结构必须满足系统的传输能力要求、信息安全要求、人机交互能力要求以及信息处理要求。 三、网络技术选择在湘雅医院的网络建设中，通过反复论证和比较，决定骨干网采用千兆以太网和第三层交换。目前，可以选用的网络技术有交换式以太网、快速以太网、FDDI、ATM和千兆以太网。但是，基于性能价格比及发展的眼光，我们认为千兆以太网是比较合适的方案，主要有以下原因。首先，千兆以太网已成为一种成熟的组网技术，世界上很多网络厂家都已推出很好的千兆以太网解决方案，以及性能和功能都很强的千兆以太网系列产品。其次，千兆以太网目前的造价已经低于ATM网，其有效带宽却比622MbpsATM网还高。最后，千兆以太网已成为目前Intranet主干网组网的主要技术，现在先进的千兆以太网技术已使之可以组建100km范围内的城域网。因此，从1999年开始，千兆以太网是国内网络建设用得最多的技术。为了提高网络的效率和安全性，在网络规划时，还采用了虚拟局域网（VLAN）技术。VLAN就是将一组物理上彼此分开的用户和服务器逻辑地分成工作群组，这样的逻辑划分与物理位置无关。简单地说，就是把一组用户分配在一个相对独立的子网上，使得一部分信息流量只有该子网的用户才能够收到。在网络设计过程中，采用先进的网络管理技术也是十分重要的。网络管理系统是保证维护网络正常运行的重要子系统，网络管理的复杂程度取决于网络本身的大小和复杂程度。网络管理和网络的规模有关。它可以是对本地网络上几台PC机的管理，或者是像ChinaNet这样大型网络的管理。对于一个由多种厂商的设备及多种协议组成的大型网络而言，网络管理就变得更加复杂和重要，它是一个集软件、硬件、操作系统及人员安排于一体的综合系统。网络管理是控制一个复杂的数据网络去获得最大效益和生产率的过程，为更好的定义网络管理的范围，国际标准化组织把网络管理的任务划分为五个功能，即网络的故障管理、配置管理、性能管理、安全管理和计账管理。对于湘雅医院的网络，必须具备全面的网络管理功能，同时，尽可能地减轻网管人员的负担。经过市场考察，考虑产品的性能价格比，又能满足湘雅医院建网需求，我们一致选择了美国3Com公司的网络产品。四、网络方案根据医院网络的需求和网络的设计原则，在各方面的努力下，制定了网络总体方案，如附图所示。另外，带宽体系结构中服务器和其他数据中心的连接与一般用户连接相比，需要更多的带宽和冗余的体系结构。骨干连接要等于所有服务器连接的带宽之和，因此做以下配置。 服务器服务器服务器分医院公用电话网网管工作站…...3ComSuperStackIISwitch3900/3300/1100X.25,DDN3ComSuperStackIIRAS15003ComNetBuilderIISwitch4007Internet医院内部PBX3ComSuperStackIISwitch3900/3300/1100…...三级HUB三级HUBPCPC附图1.中心交换机中心交换机选择3Com公司的高端产品Switch4007企业级交换机。Switch4007千兆位以太网交换结构提供18~48Gbps的综合带宽，其120Gbps的背板容量允许在同一个平台中实现几乎无限的扩展容量。一个3ComSwitch4007机箱可以实现72Mpps的吞吐量。3ComSwitch4007交换机提供扩展的服务等级（CoS）和服务质量（QoS）功能，能够将关键任务或实时的数据流与低优先级的应用进行区别；它还能提供对IEEE802.1QVLAN的支持，遵循STP、OSPF、VRRP和LANE等协议，并可配置多层交换机模块。 我们为每台Switch4007交换机中配置7槽机箱，有2个电源、一个交换引擎和2个管理模块，保证中心设备的可靠运行。机箱内有一个三层交换模块，以便长距离连成城域网，还有一个9口千兆交换模块和一个36口10/100Mbps自适应交换模块。n2.二级交换设备二级交换机根据不同应用采用了3Com公司的SuperStackⅡSwitch3300/1100和SuperStackⅡSwitch3900。SuperStackⅡ3300型交换机的所有端口都具有10/100Mbps自动适应功能，能够按照连接设备的速度自动调整交换速率，可以非常平滑地移植到快速以太网。SuperStackⅡ3300型交换机适用于12或24端口的模式，还有选件扩充模块槽。SuperStackⅡ1100型交换机是为10Mbps以太网用户服务的，提供2个10/100Mbps快速以太网端口，用于高速访问服务器、高性能工作站或中心交换机。此外该交换机还有收发器插槽，用来连接原有网络。SuperStackⅡ1100型交换机有12或24端口的机型，还提供一个选件扩充模块槽。SuperStackⅡSwitch3900型交换机提供线速的10/100/1000Mbps交换功能，交换内部的25.6Gbps总交换速度，能提供每秒钟处理980万个数据包的交换速度，支持基于标准的优先级传输和VLAN，因而能提供服务类别功能，并在各交换机之间自动分配VLAN信息。n3.广域网主路由器n采用3Com公司的企业级路由器NetBuilderⅡ，它是一种高性能中心路由器，在网络的安全性、数据压缩、兼容性和开放性等领域处于领先地位。n4.广域网备份路由器/拨号接入路由器n采用3Com公司的远程接入器(RAS)产品SuperStackⅡRemoteAccessSystem1500（ISDN/PSTN），它可以为中小型企业和Internet服务提供商提供全面的远程访问服务。SuperStackⅡRemoteAccessSystem1500由3个可堆叠的组件组成，提供多协议远程访问服务器和具有完备功能的路由技术。通过使用高性能V.34调制解调器、64K~256KbpsISDNBRI卡和具有56Kbps速率的ISDNPRI访问单元等多种插件，可为用户提供一套完整的远程访问方案。n5.网管n网管软件平台选用3Com公司的TranscendEnterpriseManagerforWindows网管软件，它能够建立完善的管理系统，又可保护原有资源，在未来可以经济有效地扩大服务范围。该软件的管理优势在于可靠和全面的三层Transcend结构。首先，SmartAgent管理代理软件是这个结构的基础。这些代理软件嵌入于各种3Com产品中，从网卡到桥接器或路由器都是如此。它们自动搜集每个设备的信息，并把这些信息有机联系起来，同时只占用最小的网络传输开销。其次，中间层是针对Windows和Unix平台和基于开放式工业标准SNMP的各种管理平台，其中包括SunNetManager、HPOpenView和IBMNetviewRforAIX。这些管理平台强化了SmartAgent的管理智能，支持高层的Transcend应用软件。第三，最上层是Transcend应用软件，它们通过易于使用的图形界面把各种管理功能集成于SmartAgent智能中。此外，Transcend对所有应用软件和网络设备类型都提供同样的界面。这意味着管理信息的比较和分析大为简化，使网管人员可以更有效地进行故障诊断和优化网络性能。责任编辑：杜飞龙du_feilong@ccw.com.cn
