欲在一个24路成圈系统的双罗纹机上编织如图所示外观效应的双罗纹织物.doc 10页

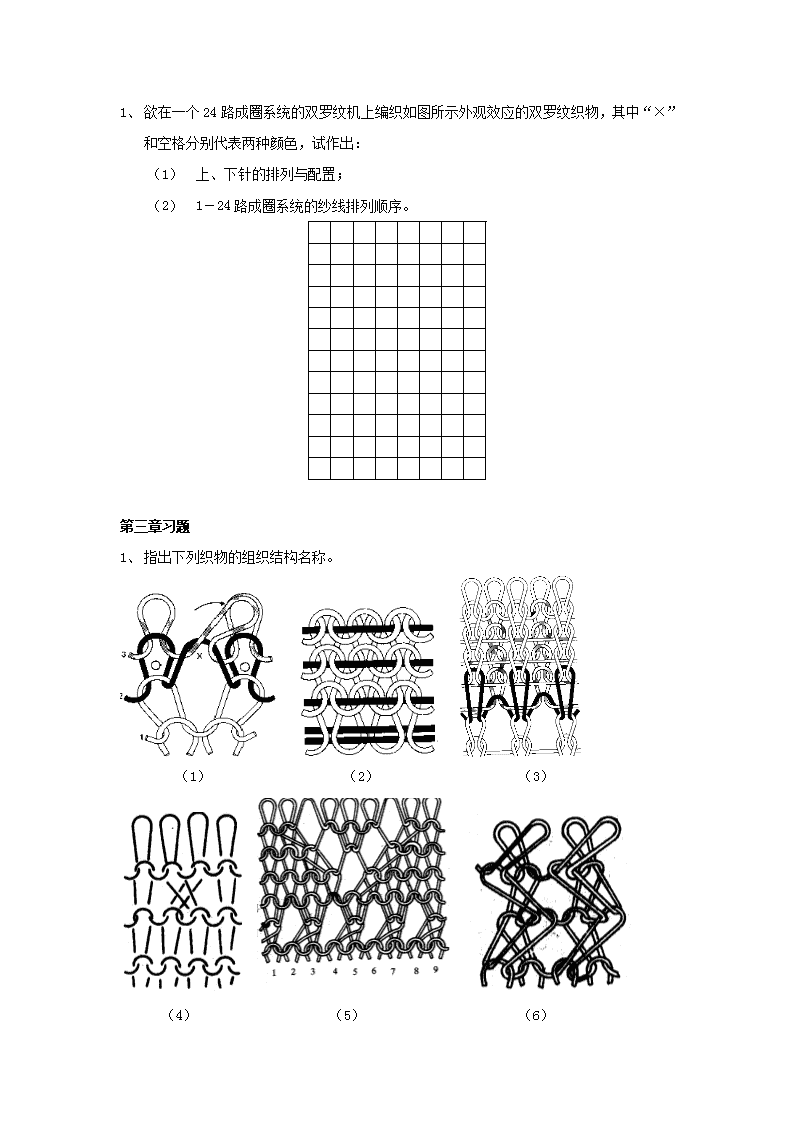

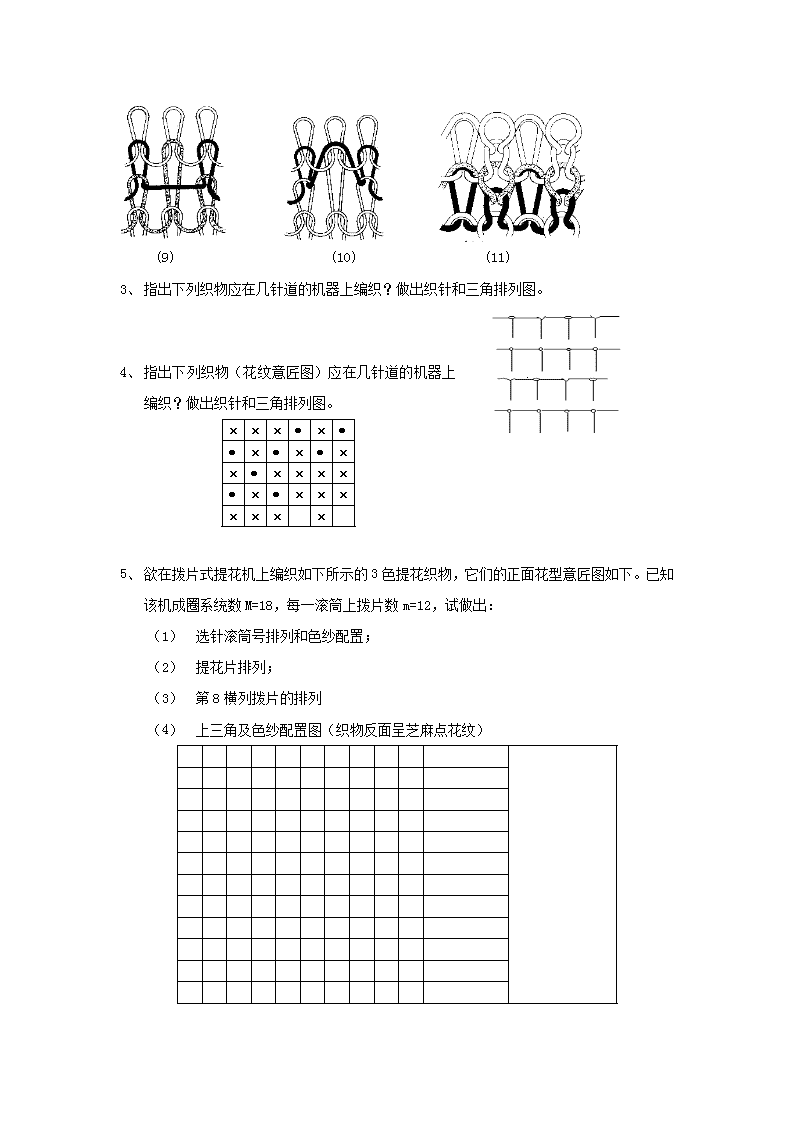

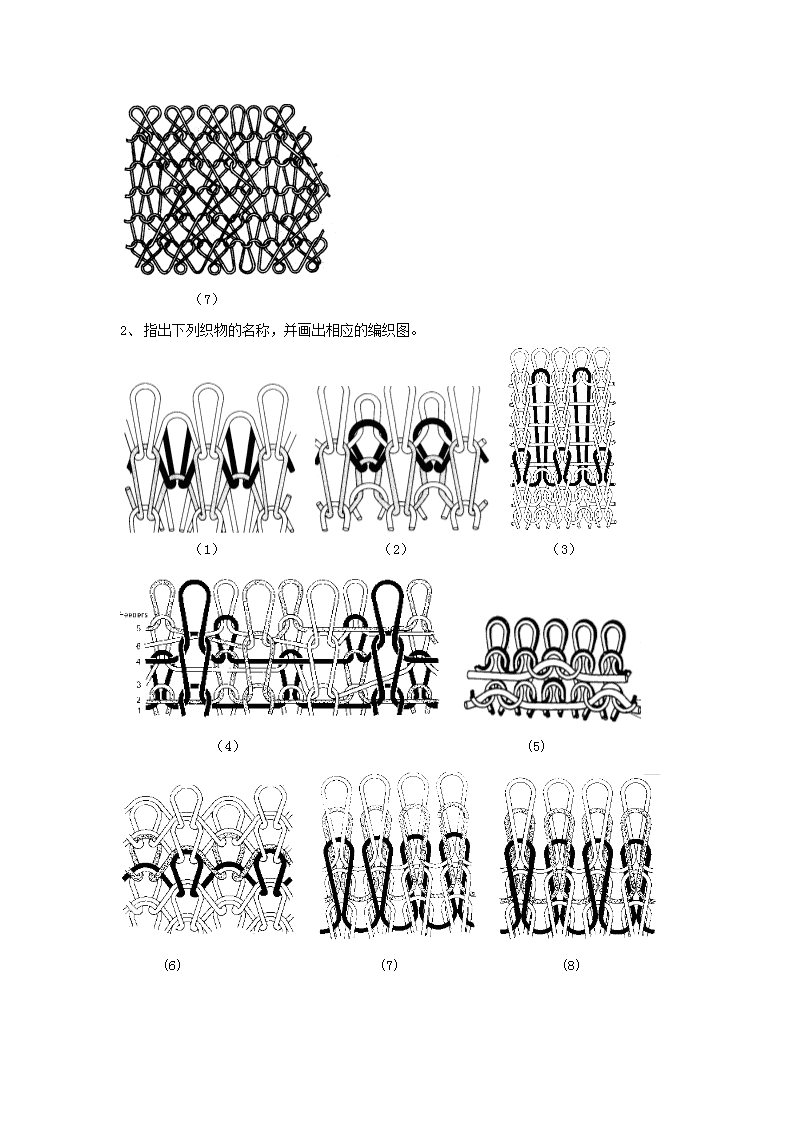

1、欲在一个24路成圈系统的双罗纹机上编织如图所示外观效应的双罗纹织物，其中“×”和空格分别代表两种颜色，试作出：（1）上、下针的排列与配置；（2）1－24路成圈系统的纱线排列顺序。´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´´第三章习题1、指出下列织物的组织结构名称。（1）（2）（3）（4）（5）（6） （7）1、指出下列织物的名称，并画出相应的编织图。（1）（2）（3）（4）(5)(6)(7)(8) (9)(10)(11)1、指出下列织物应在几针道的机器上编织？做出织针和三角排列图。2、指出下列织物（花纹意匠图）应在几针道的机器上编织？做出织针和三角排列图。´´´·´··´·´·´´·´´´´·´·´´´´´´´3、欲在拨片式提花机上编织如下所示的3色提花织物，它们的正面花型意匠图如下。已知该机成圈系统数M=18，每一滚筒上拨片数m=12，试做出：（1）选针滚筒号排列和色纱配置；（2）提花片排列；（3）第8横列拨片的排列（4）上三角及色纱配置图（织物反面呈芝麻点花纹）O´´´´OO´´OO´´O´´OO´´´OO´´´OO´´´O´O´O´´´OO´´OO´´´O´O´´O´´O´´O´ 1、欲在提花轮针织机上编织以下结构意匠图所示（一个完全组织）的单面纬编针织物，已知该机总针数为N=570枚，成圈系统数M=9，提花轮槽数T=50，试作出：（1）提花轮排列顺序；（2）段号排列顺序；（3）第2提花轮上钢米的排列。·´´·´´·´·´·´´·´´´·´´·´´·´·´·´´·´´·´´·´´·´·´´´·´·´´·´·´·´´´·´´´·´´··´´·´·´´´·´·´´··´·´´´·´·´´·´·´·´´·´·´´·3、指出下列织物应在几针道的机器上编织？做出织针和三角排列图。4、指出下列织物（花纹意匠图）应在几针道的机器上编织？做出织针和三角排列图。 5、欲在拨片式提花机上编织如下所示的3色提花织物，它们的正面花型意匠图如下。已知该机成圈系统数M=18，每一滚筒上选针片数m=12，试做出：（1）选针滚筒号排列和色纱配置；（2）选针片数序排列；（3）提花片排列；（4）第8横列选针片的钳齿图（5）上三角及色纱配置图（织物反面呈芝麻点花纹）。 6、欲在提花轮针织机上编织以下结构意匠图所示（一个完全组织）的单面纬编针织物，已知该机总针数为N=570枚，成圈系统数M=3，提花轮槽数T=50，试作出：（1）提花轮排列顺序；（2）段号排列顺序；（3）第2提花轮上钢米的排列。问答题1、试比较罗纹组织和双反面组织在其组织结构、性能方面的特点，并指出其成圈机件配置上的不同点。2、下图1所示是在舌针多三角机上编织单面纬平针组织时舌针运动轨迹。试根据该轨迹图指出成圈各阶段分别对应于何处，并指出弯纱过程的特点。图13、简述针织圆纬机与横机在编织部分及产品方面各有什么特点？ 4、如图2所示为某一单面织物的编织图。试指出：（1）该织物所形成的花色效应；（2）该织物至少应该在几针道机器上编织？（3）作出相应的上机工艺。图25、欲在拨片式纬编双面提花机上编织双面三色提花织物，其正面花型意匠图如图3所示。已知该机成圈系统数为72，试作出：成圈系统的排列和色纱配置；提花片排列；第6横列拨片的配置；（4）若织物反面编织芝麻点，请画出上三角及色纱配置图。×××··××·×·××·××·×··××·×·····×·××··×·××·××·×·××·×··×·××·××·××·××·××·××·×图36、指出下列线圈图（图4－9）所表示的织物组织结构名称，并画出图7、图8、图9的编织图。图4图5图6 图7图8图9名词解释针织，机号，线圈横列，线圈纵行，横密，纵密，脱散性，卷边性，未充满系数，密度对比系数，消极式给纱，积极式给纱，圈距，圈高，线圈歪斜，纬编，纬编针织物，意匠图，......单选题1．利用织针将纱线弯曲成线圈并将其相互串套起来形成织物的方法为（）。A.机织法B.针织法C.非织造法D.缝纫法2．沿线圈横列方向规定长度内的纵行数为（）。A．线圈密度B.线圈横密C.线圈纵密D.线圈长度3．沿线圈纵行方向规定长度内的横列数为（）。......三、多选题1．以下属于纬编基本组织的是（）。A．纬平针组织B．双罗纹组织C．双反面组织D．提花组织E.罗纹组织2．以下使用钩针的纬编机是（）。A．罗纹机B．台车C．吊机D．横机E．柯登机3．通过移圈可以形成（）。A．波纹组织B．绞花组织C．纱罗组织D．集圈组织E．阿兰花4．以下属于双面不完全提花的是（）。1、纬编平针组织的结构最为简单，它的横向延伸性比纵向延伸性().A、好B、差2、纬编平针组织脱散性（）。A、大B、小3、罗纹组织的()弹性好。A、             纵向B、横向4、双面布（棉毛布）是由（   ）个罗纹组织彼此复合而成。A、2个B、3个5、舌针针舌尺寸（  ）对提高针织机的速度有利。A、增加B、减少10、18G的针织机器生产的织物比20G生产的（）。A、   粗，厚B、细，密1、纬编园机在编织过程中对纱线品质要求为：（） A、强力B、捻度C、延伸度D、条干及均匀度E、柔软性    F、吸湿性G、色泽均匀2、针织机的机号“G”主要表明 （）。A、针的粗细B、针距的大小C、针的长短D、针踵的宽窄4、产生织造布面破洞的主要原因包括（）。A、压针量太小B、压针量太大C、纱线垫在舌针剪刀口D，牵拉力太小E,针舌歪斜5、积级式送纱的特点（）。A、靠导纱装置进行B,靠机件装置输送C，纱线输送定重是非判断1、（）纬编园机织物布面出现纵列直条花针，是由于牵拉力太小造成。2、（）采用积极式给纱时，织物的线圈长度是由成圈系统的弯纱三角来控制的。    3、（）导纱器（纱嘴）的主要作用是控制针舌的运动和正确地垫放纱线。    4、（）低弹丝一般均指假捻变形丝的一种改良品种。    5、（）提花组织中未垫放新纱线针上的旧线圈进行正常脱圈，与其他相邻针上的线圈共同形成提花组织。答：、试述舌针编织纬平针织物的成圈过程。（1）   退圈：处于针钩下的旧线圈向针踵方向移动一定距离后位于针舌下的针杆上（2）   垫纱：借导纱器相对于针的运动，将纱线垫放于针钩之下。（3）   闭口：当针钩钩住纱线，针踵继续沿弯纱三角斜面下降时，旧线圈同针舌相遇而将针舌关闭，使旧线圈同即将形成的新线圈分隔于针舌的内外。（4）   套圈：将位于针杆上的旧线圈套在处于关闭状态的针舌上。（5）   脱圈、弯纱、成圈：使旧线圈从针头上脱下，并套于新线圈上称为脱圈。将纱线弯曲成圈状，并使其达到规定尺寸，叫弯纱和成圈。（6）   牵拉：将成圈以后的线圈拉向针背，防止舌针上升进行退圈时，旧线圈重新落入针钩。 2．答：简述纬编园机织物产生布面漏针的主要原因（1）导纱器离针太远，以至旧线圈从针钩上退到针杆上后，导纱器尚未压住针舌而使个别针舌关闭。（2）沉降片三角与压针三角相对位置不正确，使退圈时发生织针穿入旧线圈而产生大量分散漏针。（3）压针处针道太宽、织针发生跳动，或压针三角表面有凹坑。（4）牵拉力太小。（5）积极送纱装置不正常，纱线张力变化太大。（6）针头变形或针舌略歪。（7）成圈机件缺油。 3.答简述纬编园机织物布面产生破洞的主要原因（1）压针量调整不当。压针量太少，退圈时易造成破洞，压针量太大，则弯纱时纱线张力太大也易造成破洞。（2）纱线强力太低。（3）导纱器安装不当，造成压针时纱线正好垫在织针剪刀口处。（4）沉降片三角与压针三角的相对配合不当，应调整到既保证起头容易又不至于出破洞。 （5）纱线张力太大或张力波动太大。应统一调整纱线张力，检查积极送纱装置及纱筒本身。（6）牵拉力太大。应调整牵拉辊及卷布装置。（7）某一纵行产生破洞是由于针舌歪斜或个别针槽过紧。
