JB-T9032-1999 矿用金属编织筛网 7页

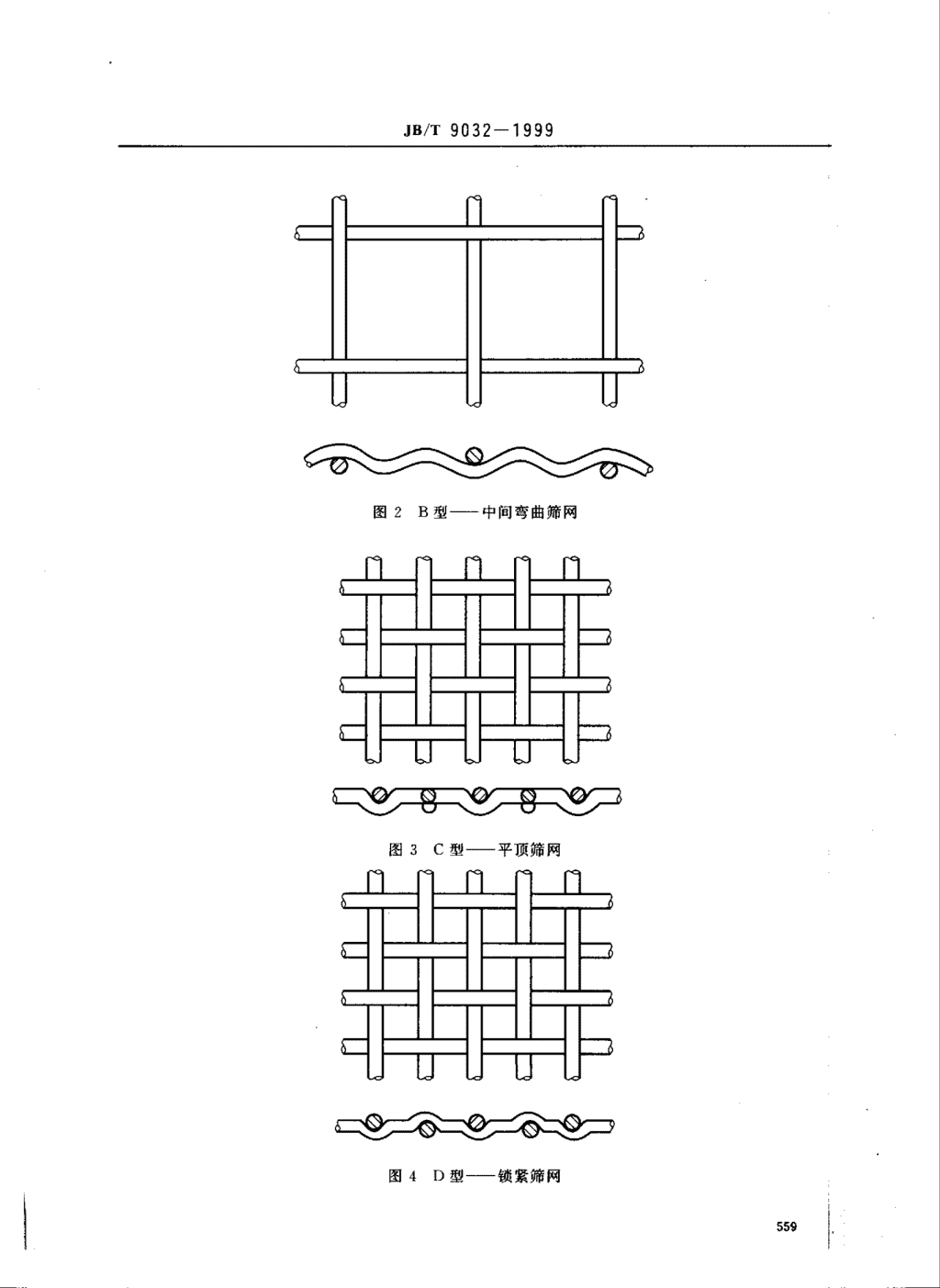

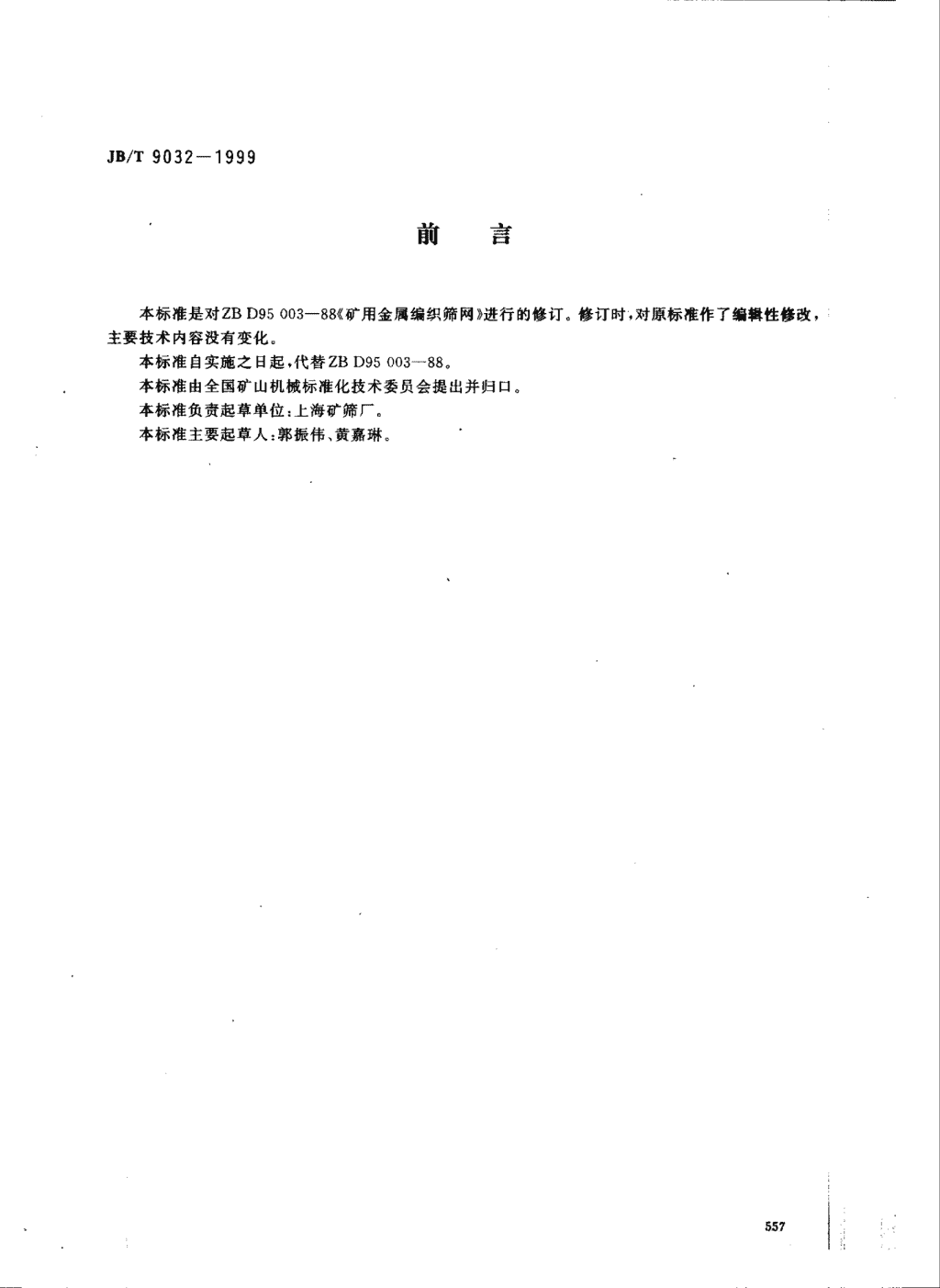

JB/T9032一1999前言本标准是对ZBD95003-88《矿用金属编织筛网》进行的修订。修订时，对原标准作了编辑性修改主要技术内容没有变化。本标准自实施之日起，代替ZBD95003-88,本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位:上海矿筛厂。本标准主要起草人:郭振伟、黄嘉琳 中华人民共和国机械行业标准JB/T9032一1999矿用金属编织筛网代替ZBD95003-88Metalwirescreensforore范围本标准规定了矿用金属编织筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运抽和贮存。本标准适用于筛分各种矿石的金属丝编织筛网(以下简称筛网)。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-1990包装储运图示标志GB/T343-1994一般用途低碳钢丝GB/T4240-1993不锈钢丝GB/T5218-1985硅锰弹簧钢丝GB/T5219-1985铬钒弹簧钢丝YB/T5103-1993油悴火一回火碳素弹簧钢4t3产品分类3.1筛网有平纹、中间弯曲、平顶和锁紧型四种结构型式，如图1、图2、图3和图4所示。图1A型—平纹筛网国宜机械工业周1999一06一28批准2000一01一01实旅 JB/T9032一1999图2B型—中间弯曲筛网图3C型—平顶筛网图4D型—锁紧筛网559 JB/T9032一19993.2型号表示方法:口口口x口一口x口x口钢丝直径，mm筛孔宽度，mm筛孔长度，mm筛网宽度，mm筛网长度，mm强度代号:轻型为工，中型为H，重型为，筛网结构形式(A,B,C,D)3.3筛网的基本参数代号应符合图5的规定，筛孔尺寸与钢丝直径的搭配应符合表1的规定。W一筛孔尺寸，mm,d-钢丝直径，mm图5表1轻型(1)中型(1)重型(.)筛孔名义尺寸w钢丝直径d开孔率钢丝直径d开孔率钢丝直径d开孔率n】n,们Inl环nln,%mm%125.010.008612.5083112.010.008912.5081100.010.008312.5079l90.010.008112.507780.010.007912.5075}71.010.007712.507263.08.007910.007412.507056.08.007710.007212.506750.06.30798.007410.006945.06.30778.007210.0067560 JB/Tg032一1999表1(完)轻型(1)中型(1)重型(.)撇扎各又尺寸W111111钢丝直径d开孔率钢丝直径d开孔率钢丝直径d开孔率mm%mm%nl月1%4006.30758.006910006436卜05.00776.307280067.32.0500756.30708006428.05.00726.3067800602505.0069630648005722，0400725.00666.306020，04，0069500646.3058180400675006l63055}一16.03.15704.00645.0058140315674.00605.005413，03.15654.00585.005211.22，50673.156l40054、8一10.02.50643.15584‘0051一{902506l3.1548{一8.02.00642.50583.155l7.12.006l2.50553.15486.02.00562.50503.154356200542.50483.15415.02.00512‘50443，1538一{4.51.805l2.24452.504l4.01.60512，00442.2441注:其他筛孔尺寸与钢丝直径的搭配，可由制造厂和用户协商选用4技术要求4.1筛网应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.2们筛网用钢丝应符合GB/T343、GB/T4240、YB/Tslo3、GB/T52ls和GB/T5219的规定。筛孔的平均偏差、大筛孔尺寸范围及其允许数量应符合表2的规定561 Ja/T9032一1999表2一级精度二级精度筛孔名义尺寸平均偏差数量<6%的大筛孔尺寸偏差平均偏差数量<9Y的大啼孔尺寸伯差刀lm叮%%肠125.0一112.0士325.1。一?.0一士4.49.2-14.0100.090.080.0士3、25.6^-8.0士4.410.2-16.071.0{63.056.0士3.66.3^9.0士5011.5-18.050.045.040,0士366.8-10.0士5.012.5-20.036.032.028.025.0士4.07.5-11.0士5613.8-32.022.020.018.0}16.014.0士4.08.0-12.0士5.615.0-25.013.011.210.0士4.58.0-12.0士6.315.0^-25.09.0}8.07.1士4.510.0^-15.0士6.36.056一5.04.5士5.010.0--15.0士7.021.0--35.04.04.4筛网表面应平整，不允许有钢丝裂纹和编织缺陷。4.5用低碳钢丝和弹簧钢丝编制的筛网应涂防锈漆。562 JB/"r9032一19995试驻方法5.1筛网的外形尺寸用刻度值为1mm的常规量具测量。5.2筛孔表面质量用目测检查。5.3筛孔平均偏差检查:网孔算术平均值应由网长方向(不大于3m)上的三处网孔确定，一处在中央，另两处在网边，但距网边不得小于50mm,测量部位任意选择，但每处必须沿纵、横两向侧量，见图6.图6网孔算术平均值按式(1)计算:。_三-d.......................................⋯⋯，⋯(1)式中:a—网孔算术平均值，MM;L-纵向或横向的测量长度，mm;n—长度L上的网孔数;d-钢丝的平均直径，mm.对于筛孔尺寸不大于16m。的筛网，网孔数n不得小于20;对于筛孔尺寸大于16mm的筛网，网孔数n为10.5.4大筛孔尺寸范围应在每块筛网距网边不小于50mm的任意两个部位进行检查。对于筛孔尺寸不小于16mm的筛网，在长、宽各为10个筛孔的正方形风面上检查;对于筛孔尺寸小于16mm的筛网，在长、宽各为20个筛孔的正方形网面上检查。先目测找出大筛孔，在筛孔的孔边中点上测量。5.5筛孔尺寸不小于11.2mm的筛孔，用游标卡尺及刻度为0.5mm的钢尺测量:筛孔尺寸小于11.2mm的筛孔用游标卡尺测量.6位脸规则6.1缔网须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有合格证。6.2出厂检验应符合4.3-4.5的要求。了标志、包装、运翰和贮存7.1每块筛网应附有标牌，标牌上应标明产品型号、材料牌号、制造厂名称、生产日期及出厂编号。7.2筛网用木箱包装，包装箱应符合水路和陆路运输的要求。7.3包装箱应有明显的标记，包装储运图示标志应符合GB191的规定，箱外文字标志应包括:。)发货站和发货单位名称;b)收货站和收货单位名称;。)产品名称、数量;d)毛重、净重;e)运货编号。了.4筛网不允许露天存放，应垫平存放于干燥并无腐蚀的室内。
