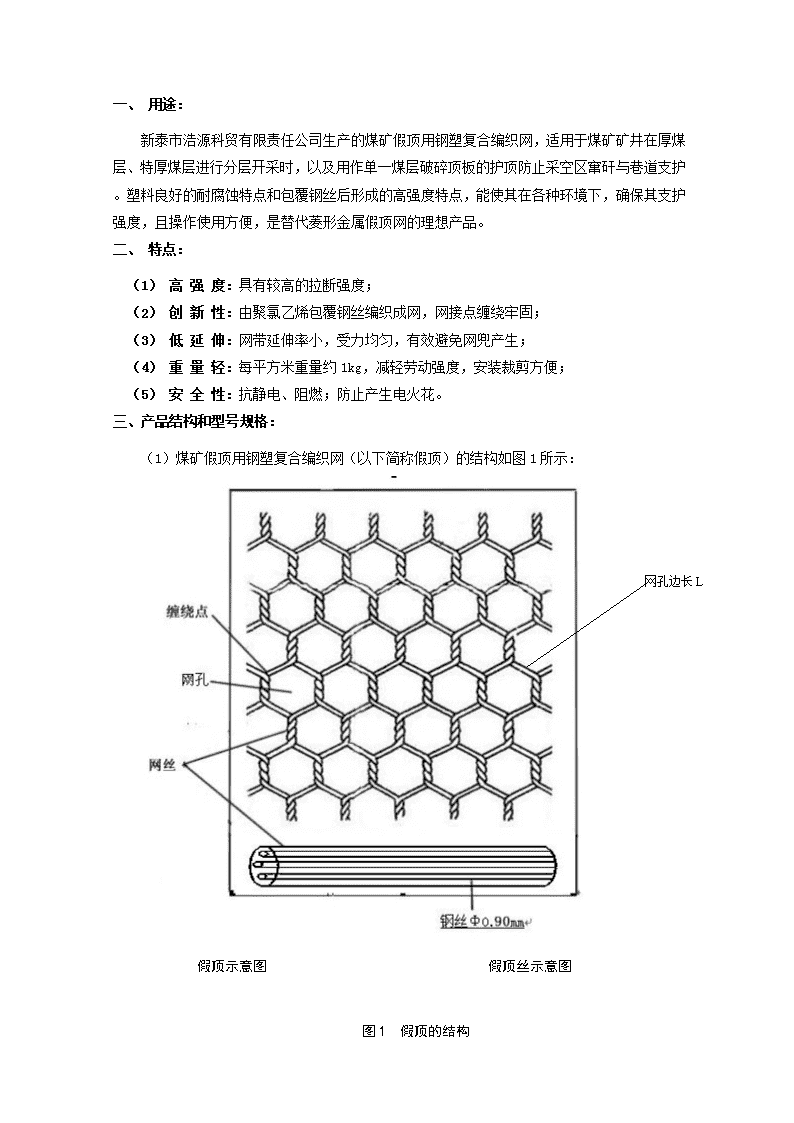

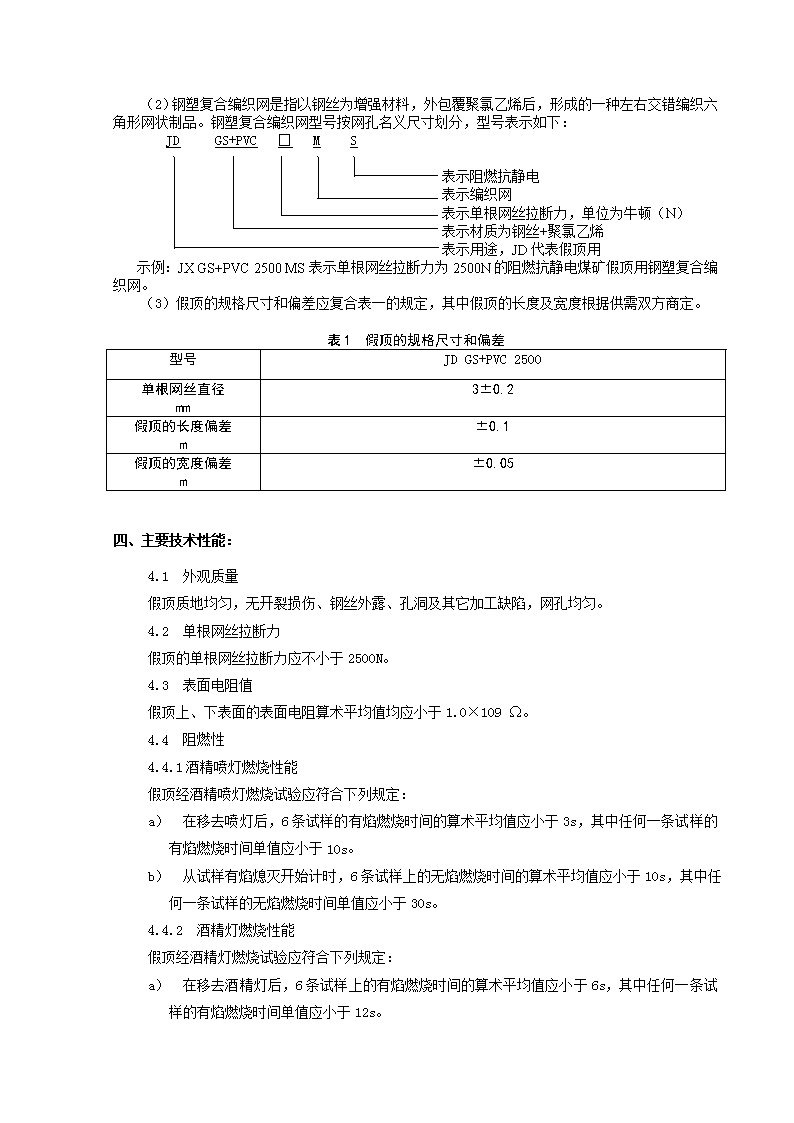

煤矿假顶用钢塑复合编织网使用说明书执行标准：MT141—2005《煤矿井下用塑料网假顶带》Q/HYKM001-2011《煤矿假顶用钢塑复合编织网》新泰市浩源科贸有限责任公司2011年07月 一、用途：新泰市浩源科贸有限责任公司生产的煤矿假顶用钢塑复合编织网，适用于煤矿矿井在厚煤层、特厚煤层进行分层开采时，以及用作单一煤层破碎顶板的护顶防止采空区窜矸与巷道支护。塑料良好的耐腐蚀特点和包覆钢丝后形成的高强度特点，能使其在各种环境下，确保其支护强度，且操作使用方便，是替代菱形金属假顶网的理想产品。二、特点：（1）高强度：具有较高的拉断强度；（2）创新性：由聚氯乙烯包覆钢丝编织成网，网接点缠绕牢固；（3）低延伸：网带延伸率小，受力均匀，有效避免网兜产生；（4）重量轻：每平方米重量约1kg，减轻劳动强度，安装裁剪方便；（5）安全性：抗静电、阻燃；防止产生电火花。三、产品结构和型号规格：（1）煤矿假顶用钢塑复合编织网（以下简称假顶）的结构如图1所示：网孔边长L假顶示意图假顶丝示意图图1假顶的结构 （2）钢塑复合编织网是指以钢丝为增强材料，外包覆聚氯乙烯后，形成的一种左右交错编织六角形网状制品。钢塑复合编织网型号按网孔名义尺寸划分，型号表示如下：JD　GS+PVC□　M　S表示阻燃抗静电表示编织网表示单根网丝拉断力，单位为牛顿（N）表示材质为钢丝+聚氯乙烯表示用途，JD代表假顶用示例：JXGS+PVC2500MS表示单根网丝拉断力为2500N的阻燃抗静电煤矿假顶用钢塑复合编织网。（3）假顶的规格尺寸和偏差应复合表一的规定，其中假顶的长度及宽度根据供需双方商定。表1假顶的规格尺寸和偏差型号JDGS+PVC2500单根网丝直径mm3±0.2假顶的长度偏差m±0.1假顶的宽度偏差m±0.05四、主要技术性能：4.1外观质量假顶质地均匀，无开裂损伤、钢丝外露、孔洞及其它加工缺陷，网孔均匀。4.2单根网丝拉断力假顶的单根网丝拉断力应不小于2500N。4.3表面电阻值假顶上、下表面的表面电阻算术平均值均应小于1.0×109Ω。4.4阻燃性4.4.1酒精喷灯燃烧性能假顶经酒精喷灯燃烧试验应符合下列规定：a）在移去喷灯后，6条试样的有焰燃烧时间的算术平均值应小于3s，其中任何一条试样的有焰燃烧时间单值应小于10s。b）从试样有焰熄灭开始计时，6条试样上的无焰燃烧时间的算术平均值应小于10s，其中任何一条试样的无焰燃烧时间单值应小于30s。4.4.2酒精灯燃烧性能假顶经酒精灯燃烧试验应符合下列规定：a）在移去酒精灯后，6条试样上的有焰燃烧时间的算术平均值应小于6s，其中任何一条试样的有焰燃烧时间单值应小于12s。 b）从试样有焰熄灭开始计时，6条试样的无焰燃烧时间的算术平均值应小于10s，其中任何一条试样的无焰燃烧时间单值应小于30s。五、工作原理与安装使用：（1）工作原理通过假顶对煤矿井下采煤工作面实施假顶、护顶，以及对掘进巷道两帮、顶板的支护，形成新的顶板及防止围岩冒落，及对两帮的有效支护。（2）安装使用a）使用前要根据使用地点对支护材料的要求，确定所选用假顶的长度和宽度，以便取得最佳支护效果，同时有利于现场操作。b）井下回采工作面用于安装假顶时，首先将假顶铺设平整，两块网之间的连接搭接处不少于两格。用于煤矿井下回采工作面护顶时，在支柱的掩护下，与顶板上一块假顶对口连接，然后支起前探梁使假顶紧贴顶板。c）井下掘进工作使用假顶时，网与前一网对口搭接，在不违反施工规程的情况下，选择锚杆眼的位置尽量在网孔内，安装锚杆托盘后，将有利于提高对巷道两帮及顶板的支护效果。六、安全警示：在安装捆扎煤矿假顶用钢塑复合编织网时要小心,以免钢丝划伤人体。七、运输、贮存：（1）假顶在运输及装卸过程中不得抛摔、拖擦，避免与尖锐物品及对假顶具有腐蚀性物质同运。运输应有防雨雪、防日晒措施。（2）产品不得露天存放，应贮存在无腐蚀性物质、通风良好干燥的库房内，并距热源2m以上。————————————————————————单位名称：新泰市浩源科贸有限责任公司公司地址：山东新泰市新汶矿业集团公司良庄矿业联系电话：0538-7835720电话传真：0538-7865128邮政编码：271219
