编织袋围堰施工方案 4页

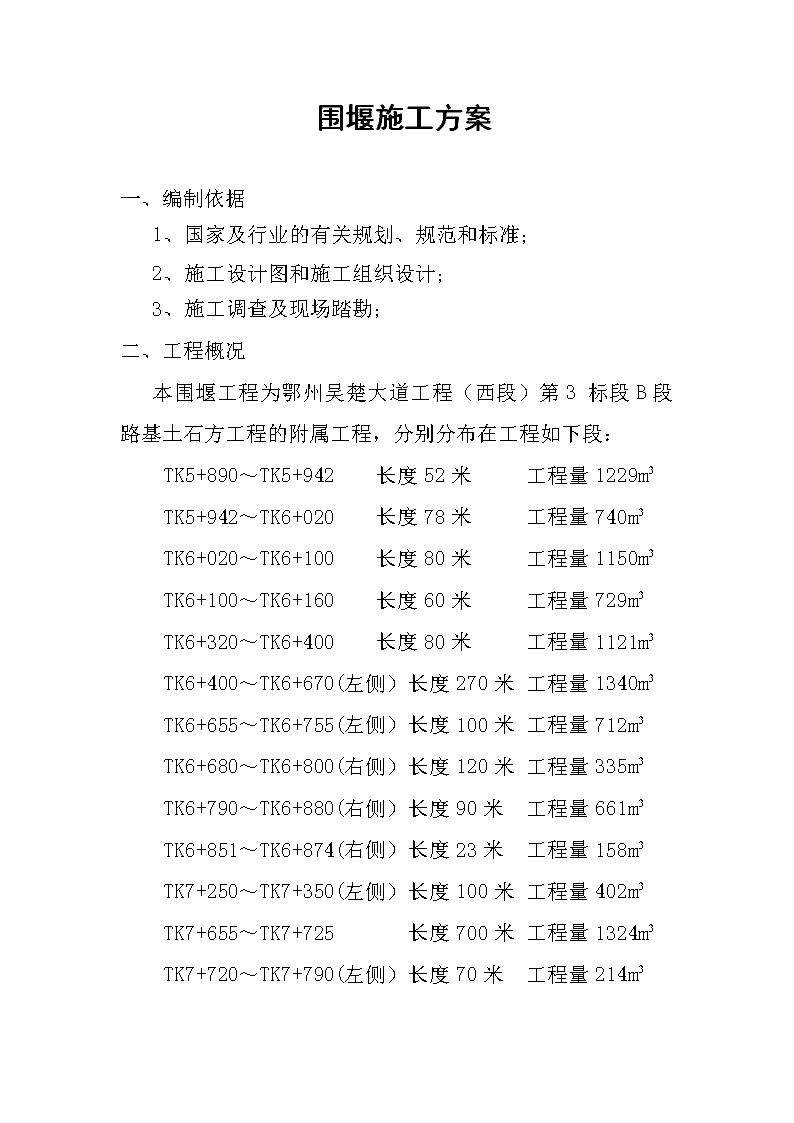

围堰施工方案一、编制依据1、国家及行业的有关规划、规范和标准；2、施工设计图和施工组织设计；3、施工调查及现场踏勘；二、工程概况本围堰工程为鄂州吴楚大道工程（西段）第3标段B段路基土石方工程的附属工程，分别分布在工程如下段：TK5+890～TK5+942长度52米工程量1229m³TK5+942～TK6+020长度78米工程量740m³TK6+020～TK6+100长度80米工程量1150m³TK6+100～TK6+160长度60米工程量729m³TK6+320～TK6+400长度80米工程量1121m³TK6+400～TK6+670(左侧）长度270米工程量1340m³TK6+655～TK6+755(左侧）长度100米工程量712m³TK6+680～TK6+800(右侧）长度120米工程量335m³TK6+790～TK6+880(右侧）长度90米工程量661m³TK6+851～TK6+874(右侧）长度23米工程量158m³TK7+250～TK7+350(左侧）长度100米工程量402m³TK7+655～TK7+725长度700米工程量1324m³TK7+720～TK7+790(左侧）长度70米工程量214m³ TK7+770～TK7+870(左侧）长度100米工程量985m³TK8+050～TK8+270长度220米工程量3298m³其中，临时围堰结构为编织袋围堰，堰顶标高为常水位以上0.5米，即17.02米；堰顶宽度为1米，围堰内侧放坡1:0.5，外侧放坡1:1，当该段土石方路基及防护工程完工后予以拆除。TK6+680～TK8+270段永久围堰外侧为编制袋围堰，堰顶高度为水塘常水位以上0.5米，即17.02米，堰堤外侧放坡1:1.5，堰堤内侧放坡1:0.5，堰顶宽度为1.5米；内侧采取清淤并回填夯填粘土，夯填高度同编织袋围堰，顶部宽度0.5米，内侧放坡1:1.5。在其内侧施作防护工程。三、工艺流程现场勘察→材料准备→测量放样→施工便道→编织袋投放、堆码→抽水→挖掘机清淤→筑土振捣→围堰加固。四、施工方法1、进行现场勘察，查看现场水文地质情况，选择、准备好合适的材料。2、根据图纸及工作面等进行测量放样，确定出围堰位置。3、根据现场实地考察，在合适接口修筑临时施工便道。4、投放袋装量为袋容量1/2~2/3的编织袋，编织袋投放前尽可能清除堰底河床上的杂物、树根、杂草等，以减少渗漏；袋口应用麻绳或绑扎丝绑扎，并进行平整。投放编织袋 时不宜采用抛投，应采用顺坡滑落的方式，并要求上下层互相错缝，且尽可能堆码整齐。在水中投放编织袋，可用人机配合，机械送到位，人工下袋。编织袋应顺坡送入水中，以免离析，造成渗漏。5、编织袋堰堤的高度、坡度、宽度按施工设计而定，但一般堰顶宽度要保持在2米的宽度。6、编织袋围堰按要求筑成后，将塘内积水抽到塘外流水渠，根据水量投入多台抽水泵，并分班轮流抽水，抽水应24小时不间断。塘内局部低洼积水采用挖掘机开沟引流到集水坑抽出。7、水塘内积水排干净后，采用挖掘机清除淤泥，清淤过程中保证编制袋围堰稳定，清淤应清理到硬底。清淤后塘底应无水及淤泥，填筑前应验收合格。8、紧贴编织袋围堰内侧及时填筑抗渗性能较好的土（粘土）。填筑土方时，避免堰堤坍塌是围堰成败的关键，为此筑土时，应同步进行振捣振实，加强堰堤的强度和稳定性。7、为保证围堰结构的稳定性，安全性，应及时对围堰进行加固处理。五、注意事项、1、质量要求：围堰要结构坚实，不透水。清淤后塘底应无水及淤泥，填筑前应验收合格。2、 填筑堰堤的材料采用抗渗性能较好的土，以利阻水、减少漏水、渗水。3、当水深无法正常清淤除杂时，编织袋的投放速度速度不宜过快，在投放编织袋时应同步压实，一是保证围堰围堰稳定性，一是应尽可能利用编织袋把淤泥挤跑。如果编织袋直接落在淤泥上，围堰内排水后容易使堰堤发生位移，致使堰堤整体性垮掉，将可能带来严重的人员伤亡和经济财产损失。4、为应对紧急情况，应备足编织袋、斗车和木桩等应急物资设备；相关管理人员保证24小时内能够联系上并随时到场；组织好应急救助队伍等准备工作。2012-12-11
